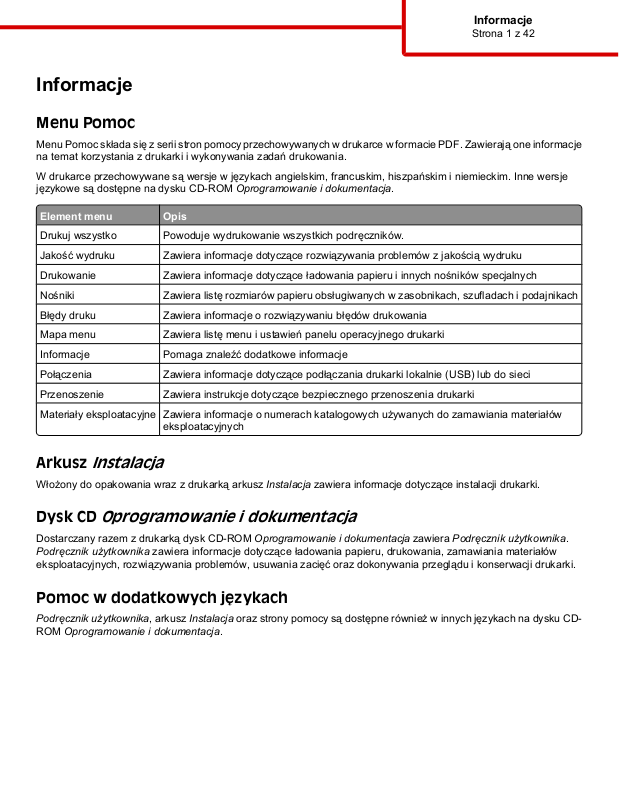

Informacje
Strona 1 z 42
Informacje
Menu Pomoc
Menu Pomoc składa się z serii stron pomocy przechowywanych w drukarce w formacie PDF. Zawierają one informacje
na temat korzystania z drukarki i wykonywania zadań drukowania.
W drukarce przechowywane są wersje w językach angielskim, francuskim, hiszpańskim i niemieckim. Inne wersje
językowe są dostępne na dysku CD-ROM Oprogramowanie i dokumentacja.
Element menu Opis
Drukuj wszystko Powoduje wydrukowanie wszystkich podręczników.
Jakość wydruku Zawiera informacje dotyczące rozwiązywania problemów z jakością wydruku
Drukowanie Zawiera informacje dotyczące ładowania papieru i innych nośników specjalnych
Nośniki Zawiera listę rozmiarów papieru obsługiwanych w zasobnikach, szufladach i podajnikach
Błędy druku Zawiera informacje o rozwiązywaniu błędów drukowania
Mapa menu Zawiera listę menu i ustawień panelu operacyjnego drukarki
Informacje Pomaga znaleźć dodatkowe informacje
Połączenia Zawiera informacje dotyczące podłączania drukarki lokalnie (USB) lub do sieci
Przenoszenie Zawiera instrukcje dotyczące bezpiecznego przenoszenia drukarki
Materiały eksploatacyjne Zawiera informacje o numerach katalogowych używanych do zamawiania materiałów
eksploatacyjnych
Arkusz
Włożony do opakowania wraz z drukarką arkusz Instalacja zawiera informacje dotyczące instalacji drukarki.
Dysk CD
Dostarczany razem z drukarką dysk CD-ROM Oprogramowanie i dokumentacja zawiera Podręcznik użytkownika.
Podręcznik użytkownika zawiera informacje dotyczące ładowania papieru, drukowania, zamawiania materiałów
eksploatacyjnych, rozwiązywania problemów, usuwania zacięć oraz dokonywania przeglądu i konserwacji drukarki.
Instalacja
Oprogramowanie i dokumentacja
Pomoc w dodatkowych językach
Podręcznik użytkownika, arkusz Instalacja oraz strony pomocy są dostępne również w innych językach na dysku CD-
ROM Oprogramowanie i dokumentacja.
Połączenia
Strona 2 z 42
Połączenia
Instrukcje dotyczące systemu Windows w przypadku drukarki
podłączonej lokalnie
Przed instalacją oprogramowania drukarki do systemu Windows
Drukarka podłączona lokalnie to drukarka podłączona do komputera za pomocą kabla USB lub kabla równoległego.
Podczas konfigurowania tego typu drukarki, podłączanej przy użyciu kabla USB, oprogramowanie drukarki należy
zainstalować przed podłączeniem kabla. Więcej informacji można znaleźć w dokumentacji dotyczącej instalacji.
Potrzebne oprogramowanie drukarki można zainstalować w większości systemów Windows z dysku CD-ROM
Oprogramowanie i dokumentacja.
Uwaga: Jeśli system operacyjny nie jest obsługiwany przez dysk CD-ROM Oprogramowanie i dokumentacja, należy
skorzystać z Kreatora dodawania drukarki.
Aktualizacje oprogramowania drukarki są dostępne w witrynie internetowej firmy Lexmark pod adresem
www.lexmark.com.
Instalacja oprogramowania przy użyciu dysku CD-ROM
Korzystając z dysku CD-ROM Oprogramowanie i dokumentacja, można zainstalować oprogramowanie drukarki w
następujących systemach operacyjnych:
• Windows Server 2008
• Windows Vista
• Windows Server 2003
• Windows XP
• Windows 2000
1 Włóż dysk CD Oprogramowanie i dokumentacja.Zaczekaj na pojawienie się ekranu powitalnego.
Jeśli ekran powitania nie zostanie wyświetlony w ciągu minuty, wykonaj jedną z następujących czynności:
W systemie Windows Vista:
Kliknij przycisk .
a
b W oknie Rozpocznij wyszukiwanie wpisz D:\setup.exe, gdzie D jest literą napędu CD lub DVD.
W systemie Windows XP i starszych:
Kliknij menu Start.
a
b Kliknij przycisk Uruchom.
c Wpisz D:\setup.exe, gdzie D jest literą napędu CD lub DVD.
2 Naciśnij klawisz Enter.
3 Wybierz opcję Zainstaluj oprogramowanie i drukarkę.
4 Zaznacz opcję Zalecana, a następnie kliknij przycisk Dalej.
Połączenia
Strona 3 z 42
5 Zaznacz opcję Podłączona lokalnie, a następnie kliknij przycisk Dalej.
Oprogramowanie drukarki zostanie skopiowane do komputera.
6 Podłącz kabel USB lub kabel równoległy, a następnie włącz drukarkę.
Wyświetlony zostanie ekran dodawania urządzeń typu Plug and Play i obiekt drukarki zostanie utworzony w folderze
Drukarki.
Instalacja oprogramowania przy użyciu Kreatora dodawania drukarki
Można zainstalować oprogramowanie drukarki w następujących systemach operacyjnych:
• Windows 98 First Edition (interfejs USB nieobsługiwany)
• Windows 95 (interfejs USB nieobsługiwany)
1 Włóż dysk CD Oprogramowanie i dokumentacja.
Jeśli dysk CD-ROM uruchomi się automatycznie, kliknij przycisk Zakończ.
2 Kliknij kolejno polecenia Start Ustawienia Drukarki, a następnie kliknij opcję Dodaj drukarkę, aby uruchomić
Kreatora dodawania drukarki.
3 Gdy wyświetlony zostanie stosowny monit, wybierz instalację drukarki lokalnej, a następnie kliknij przycisk Z
dysku.
4 Określ lokalizację oprogramowania drukarki. Ścieżka dostępu powinna być podobna do D:\Drivers\Print
\Win_9xMe\ (gdzie D oznacza napęd CD-ROM lub DVD-ROM).
5 Kliknij przycisk OK.
Instrukcje dotyczące systemu Windows w przypadku drukarek
podłączonych sieciowo
Co to jest drukowanie sieciowe?
W środowiskach Windows drukarki sieciowe można skonfigurować do drukowania bezpośredniego lub jako drukarki
udostępniane. Obie metody drukowania w sieci wymagają przeprowadzenia instalacji oprogramowania drukarki i
utworzenia portu sieciowego.
Sposób drukowania Przykład
Drukowanie za pomocą funkcji IP Printing
• Drukarka jest podłączona bezpośrednio do sieci przy użyciu kabla sieciowego,
np. kabla Ethernet.
• Oprogramowanie drukarki jest zazwyczaj zainstalowane na każdym komputerze
sieciowym.
Drukowanie w trybie udostępniania
• Drukarka jest podłączona do jednego z komputerów sieciowych przy użyciu
kabla lokalnego, np. kabla USB lub kabla równoległego.
• Oprogramowanie drukarki jest zainstalowane na komputerze, do którego
podłączona jest drukarka.
• Podczas instalacji oprogramowania drukarka jest konfigurowana jako
„udostępniona”, co umożliwia korzystanie z niej innym komputerom w sieci.
Połączenia
Strona 4 z 42
Instalacja oprogramowania do bezpośredniego drukowania IP
1 Włóż dysk CD Oprogramowanie i dokumentacja.Zaczekaj na pojawienie się ekranu powitalnego.
Jeśli ekran powitania nie zostanie wyświetlony w ciągu minuty, wykonaj jedną z następujących czynności:
W systemie Windows Vista:
a
Kliknij przycisk .
b W oknie Rozpocznij wyszukiwanie wpisz D:\setup.exe, gdzie D jest literą napędu CD-ROM lub DVD-ROM.
W systemie Windows XP i starszych:
Kliknij menu Start.
a
b Kliknij przycisk Uruchom.
c Wpisz D:\setup.exe, gdzie D jest literą napędu CD-ROM lub DVD-ROM.
2 Naciśnij klawisz Enter.
3 Wybierz opcję Zainstaluj oprogramowanie i drukarkę.
4 Zaznacz opcję Zalecana, a następnie kliknij przycisk Dalej.
Uwaga: Wybierz opcję Niestandardowa zamiast opcji Zalecana, aby wybrać składniki, które chcesz
zainstalować.
5 Zaznacz opcję Podłączona sieciowo, a następnie kliknij przycisk Dalej.
6 Wybierz instalowany model drukarki.
Drukarka jest automatycznie wykrywana w sieci i automatycznie zostaje jej przypisany adres IP.
7 Z listy odnalezionych drukarek wybierz tę, na której chcesz drukować.
Uwaga: Jeśli tej drukarki nie ma na liście, kliknij opcję Dodaj port, a następnie postępuj zgodnie z instrukcjami
wyświetlanymi na ekranie.
8 Kliknij przycisk Zakończ, aby zakończyć instalację.
9 Kliknij przycisk Gotowe, aby zamknąć program instalacyjny.
Instalacja opcjonalnego oprogramowania drukarki
Aby korzystać z innych programów dostępnych na dysku CD Oprogramowanie i dokumentacja, należy je zainstalować,
korzystając z niestandardowej ścieżki instalacyjnej:
1 Włóż dysk CD Oprogramowanie i dokumentacja.Zaczekaj na pojawienie się ekranu powitalnego.
Jeśli ekran powitania nie zostanie wyświetlony w ciągu minuty, wykonaj jedną z następujących czynności:
W systemie Windows Vista:
a
Kliknij przycisk .
b W oknie Rozpocznij wyszukiwanie wpisz D:\setup.exe, gdzie D jest literą napędu CD-ROM lub DVD-ROM.
W systemie Windows XP i starszych:
Kliknij menu Start.
a
b Kliknij przycisk Uruchom.
c Wpisz D:\setup.exe, gdzie D jest literą napędu CD-ROM lub DVD-ROM.
2 Naciśnij klawisz Enter.
Połączenia
Strona 5 z 42
3 Wybierz opcję Zainstaluj oprogramowanie i drukarkę.
4 Wybierz opcję Niestandardowa, a następnie kliknij przycisk Dalej.
5 Zaznacz opcję Wybierz składniki, a następnie kliknij przycisk Dalej.
6 Określ, czy oprogramowanie ma być zainstalowane na komputerze lokalnym, czy na komputerze zdalnym w sieci,
a następnie kliknij przycisk Dalej.
7 Aby wyświetlić listę dostępnego oprogramowania, kliknij symbole + w polu listy Wybierz elementy.
8 Zaznacz pole wyboru przy każdym programie, który ma zostać zainstalowany, a następnie kliknij przycisk
Zakończ.
Oprogramowanie zostanie skopiowane do komputera.
9 Podłącz kabel USB lub kabel równoległy, a następnie włącz drukarkę.
Wyświetlony zostanie ekran dodawania urządzeń typu Plug and Play i obiekt drukarki zostanie utworzony w folderze
Drukarki.
Instrukcje dotyczące systemu Macintosh w przypadku drukarki
podłączonej lokalnie
Przed instalacją oprogramowania drukarki na komputerze Macintosh
Drukarka podłączona lokalnie to drukarka podłączona do komputera za pomocą kabla USB. W przypadku instalacji
tego typu drukarki należy zainstalować oprogramowanie drukarki przed podłączeniem kabla USB. Więcej informacji
można znaleźć w dokumentacji dotyczącej instalacji.
Potrzebne oprogramowanie drukarki można zainstalować z dysku CD-ROM Oprogramowanie i dokumentacja.
Uwaga: Plik PPD odpowiedni dla używanej drukarki można również pobrać w postaci pakietu oprogramowania z
witryny internetowej firmy Lexmark pod adresem www.lexmark.pl.
Tworzenie kolejki wydruku
W przypadku drukowania lokalnego należy utworzyć kolejkę drukowania:
1 Zainstaluj na komputerze plik PostScript Printer Description (plik opisu drukarki PPD). Plik PPD zawiera
szczegółowe informacje o możliwościach drukarki dla komputerów Macintosh.
a Włóż dysk CD Oprogramowanie i dokumentacja.
b Kliknij dwukrotnie pakiet instalatora odpowiedni dla drukarki.
c Na ekranie powitalnym kliknij przycisk Kontynuuj, a następnie zapoznaj się z treścią pliku Readme i ponownie
kliknij przycisk Kontynuuj.
d Po przeczytaniu umowy licencyjnej kliknij przycisk Kontynuuj, a następnie kliknij przycisk Zgadzam się, aby
zaakceptować warunki umowy.
e Określ lokalizację docelową i kliknij przycisk Kontynuuj.
f Na ekranie Łatwa instalacja kliknij opcję Zainstaluj.
g Wprowadź hasło użytkownika, a następnie kliknij przycisk OK. Całe potrzebne oprogramowanie zostanie
zainstalowane na komputerze.
h Po zakończeniu instalacji kliknij przycisk Zamknij.
Połączenia
Strona 6 z 42
2 Wykonaj jedną z poniższych czynności:
• W systemie Mac OS X w wersji 10.5:
a Z menu Apple wybierz polecenie Preferencje systemu.
b Kliknij opcję Print & Fax (Drukarki i faksy).
• Mac OS X w wersji 10.4 lub starszej:
a W menu Go (Przejdź) wybierz opcję Applications (Aplikacje).
b Kliknij dwukrotnie folder Narzędzia, a następnie kliknij dwukrotnie ikonę Centrum drukowania lub
Narzędzie do konfiguracji drukarki.
3 Sprawdź, czy została utworzona kolejka wydruku:
• Jeśli na liście drukarek pojawi się drukarka podłączona do portu USB, udało się pomyślnie dodać kolejkę
drukowania.
• Jeśli drukarka podłączona do portu USB nie jest widoczna na liście drukarek, upewnij się, że kabel USB jest
prawidłowo podłączony, a drukarka jest włączona.
Instrukcje dotyczące komputerów Macintosh w przypadku drukarek
podłączonych sieciowo
Instalacja oprogramowania do drukowania za pośrednictwem sieci
Aby drukować na drukarce sieciowej, każdy użytkownik komputera Macintosh musi zainstalować niestandardowy plik
opisu drukarki PostScript Printer Description (PPD) i utworzyć kolejkę drukowania w folderze Drukowanie i faksowanie,
Centrum drukowania lub Narzędzie do konfiguracji drukarki.
1 Instalowanie pliku PPD na komputerze:
a Włóż dysk CD Oprogramowanie i dokumentacja.
b Kliknij dwukrotnie pakiet instalatora odpowiedni dla drukarki.
c Na ekranie powitalnym kliknij przycisk Kontynuuj, a następnie zapoznaj się z treścią pliku Readme i ponownie
kliknij przycisk Kontynuuj.
d Po przeczytaniu umowy licencyjnej kliknij przycisk Kontynuuj, a następnie kliknij przycisk Zgadzam się, aby
zaakceptować warunki umowy.
e Określ lokalizację docelową i kliknij przycisk Kontynuuj.
f Na ekranie Łatwa instalacja kliknij opcję Zainstaluj.
g Wprowadź hasło użytkownika, a następnie kliknij przycisk OK.
Całe potrzebne oprogramowanie zostanie zainstalowane na komputerze.
h Po zakończeniu instalacji kliknij przycisk Zamknij.
2 Utwórz kolejkę drukowania:
• Do drukowania w trybie IP:
System Mac OS X w wersji 10.5
Z menu Apple wybierz polecenie Preferencje systemu.
a
b Kliknij opcję Print & Fax (Drukarki i faksy).
c Kliknij znak +.
d Wybierz drukarkę z listy.
e Kliknij opcję Add (Dodaj).
System Mac OS X w wersji 10.4 i wcześniejszych
W menu Go (Przejdź) wybierz opcję Applications (Aplikacje).
a
b Kliknij dwukrotnie folder Narzędzia.
c Kliknij dwukrotnie folder Narzędzie do konfiguracji drukarki lub Centrum drukowania.
d Na liście drukarek kliknij opcję Dodaj.
e Wybierz drukarkę z listy.
f Kliknij opcję Add (Dodaj).
• Dla drukowania w trybie AppleTalk:
System Mac OS X w wersji 10.5
Z menu Apple wybierz polecenie Preferencje systemu.
a
b Kliknij opcję Print & Fax (Drukarki i faksy).
c Kliknij znak +.
d Kliknij opcję AppleTalk.
e Wybierz drukarkę z listy.
f Kliknij opcję Add (Dodaj).
Połączenia
Strona 7 z 42
System Mac OS X w wersji 10.4 i wcześniejszych
W menu Go (Przejdź) wybierz opcję Applications (Aplikacje).
a
b Kliknij dwukrotnie folder Narzędzia.
c Kliknij dwukrotnie folder Centrum drukowania lub Narzędzie do konfiguracji drukarki.
d Na liście drukarek kliknij opcję Dodaj.
e Wybierz kartę Default Browser (Przeglądarka domyślna).
f Kliknij opcję More Printers (Więcej drukarek).
g Z pierwszego menu podręcznego wybierz opcję AppleTalk.
h Z drugiego menu podręcznego wybierz opcję Local AppleTalk zone (Strefa lokalnego AppleTalk).
i Wybierz drukarkę z listy.
j Kliknij opcję Add (Dodaj).
this is testtesttesttesttesttesttesttesttest
Na dysku CD Oprogramowanie i dokumentacja można znaleźć następujące narzędzia do komputerów Macintosh:
• Narzędzie ładowania plików do drukarki
• Stan drukarki
• Auto Updater
• Printer Settings
Podczas procesu instalacji drukarki na dysk twardy komputera Macintosh kopiowana jest dokumentacja dotycząca
oprogramowania i narzędzi.
Nośniki
Strona 8 z 42
Nośniki
Drukarka obsługuje rozmiary papieru i innych nośników specjalnych wymienione poniżej. Rozmiary niestandardowe
można ustawiać w granicach określonych dla ustawienia uniwersalnego.
Obsługiwane rozmiary, typy i gramatury papieru
W poniższych tabelach znajdują się informacje dotyczące standardowych i opcjonalnych źródeł papieru,
obsługiwanych przez nie typów papieru oraz pojemności.
Uwaga: W przypadku papieru o niewymienionym rozmiarze należy wybrać najbliższy większy wymieniony rozmiar.
Rozmiary papieru obsługiwane przez drukarkę
Rozmiar papieru Wymiary Zasobniki na 250
lub 550 arkuszy
(standardowy lub
Opcjonalny
zasobnik na
2000 arkuszy
Podajnik
uniwersalny
Moduł
dupleksu
opcjonalny)
A4 210 x 297 mm
(8,3 x 11,7 cala)
A5 148 x 210 mm
X
(5,8 x 8,3 cala)
A6
1,2
105 x 148 mm
X X X
(4,1 x 5,8 cala)
JIS B5 182 x 257 mm
X
(7,2 x 10,1 cala)
Letter 216 x 279 mm
(8,5 x 11 cali)
Legal 216 x 356 mm
(8,5 x 14 cali)
Executive 184 x 267 mm
X
(7,3 x 10,5 cala)
Oficio
1
216 x 340 mm
X
(8,5 x 13,4 cala)
Folio
1
216 x 330 mm
X
(8,5 x 13 cali)
Statement
1
140 x 216 mm
X X
(5,5 x 8,5 cala)
1
Ten rozmiar jest wyświetlany w menu Rozmiar papieru, gdy źródło papieru nie obsługuje funkcji wykrywania
rozmiaru lub gdy ta funkcja jest wyłączona.
2
Ten rozmiar jest obsługiwany wyłącznie przez odbiornik standardowy.
3
Jeśli rozmiar nie zostanie określony za pomocą programu, przy tym ustawieniu strona ma wymiary 216 x 356 mm
(8,5 x 14 cali).
4
Aby obsługiwać drukowanie dwustronne, szerokość uniwersalnego rozmiaru papieru musi zawierać się w granicach
od 148 mm (5,8 cala) do 216 mm (8,5 cala); długość uniwersalnego rozmiaru papieru musi zawierać się w granicach
od 182 mm (7,2 cala) do 356 mm (14 cali).
Nośniki
Strona 9 z 42
Rozmiar papieru Wymiary Zasobniki na 250
lub 550 arkuszy
(standardowy lub
opcjonalny)
Universal
2,3
od 138 x 210 mm
(5,5 x 8,3 cala) do
216 x 356 mm
(8,5 x 14 cali)
od 70 x 127 mm
X X X
(2,8 x 5 cali) do
216 x 356 mm
(8,5 x 14 cali)
od 148 x 182 mm
(5,8 x 7,7 cala) do
216 x 356 mm
(8,5 x 14 cali)
Koperta 7 3/4
(Monarch)
Koperta 9 98 x 225 mm
98 x 191 mm
(3,9 x 7,5 cala)
X X X
X X X
(3,9 x 8,9 cala)
Opcjonalny
zasobnik na
Podajnik
uniwersalny
2000 arkuszy
X X
X
Moduł
dupleksu
Koperta 10 105 x 241 mm
X X X
(4,1 x 9,5 cala)
Koperta DL 110 x 220 mm
X X X
(4,3 x 8,7 cala)
Inna koperta od 98 x 162 mm
X X X
(3,9 x 6,4 cala) do
176 x 250 mm
(6,9 x 9,8 cala)
1
Ten rozmiar jest wyświetlany w menu Rozmiar papieru, gdy źródło papieru nie obsługuje funkcji wykrywania
rozmiaru lub gdy ta funkcja jest wyłączona.
2
Ten rozmiar jest obsługiwany wyłącznie przez odbiornik standardowy.
3
Jeśli rozmiar nie zostanie określony za pomocą programu, przy tym ustawieniu strona ma wymiary 216 x 356 mm
(8,5 x 14 cali).
4
Aby obsługiwać drukowanie dwustronne, szerokość uniwersalnego rozmiaru papieru musi zawierać się w granicach
od 148 mm (5,8 cala) do 216 mm (8,5 cala); długość uniwersalnego rozmiaru papieru musi zawierać się w granicach
od 182 mm (7,2 cala) do 356 mm (14 cali).
Uwaga: Dostępny jest opcjonalny, uniwersalny, regulowany zasobnik na 250 arkuszy przeznaczony dla rozmiarów
mniejszych niż A5, na przykład dla kart indeksowych.
Typy i gramatury papieru obsługiwane przez drukarkę
Nośniki
Strona 10 z 42
Mechanizm drukarki obsługuje papier o gramaturze 60–176 g/m2. Moduł dupleksu obsługuje papier o gramaturze 63–
170 g/m
Typ papieru Zasobniki na 250 lub
Papier
2
.
550 arkuszy
(standardowy lub
opcjonalny)
Opcjonalny
zasobnik na 2000
arkuszy
Podajnik
uniwersalny
Moduł dupleksu
• Zwykły
• Papier dokumentowy
• Kolorowy
• Niestandardowy
• Papier firmowy
• Lekki
• Ciężki
• Formularze
• Szorstki/bawełniany
• Makulaturowy
Karty
Koperty X X X
Etykiety
1
• Papier
• Winylowe
Folie
1
Drukowanie etykiet wymaga zastosowania specjalnego czyścika nagrzewnicy etykiet, który uniemożliwia druk
dwustronny. Czyścik nagrzewnicy etykiet dołączany jest do specjalnych nabojów drukujących przeznaczonych do
drukowania etykiet.
Typy i gramatury papieru obsługiwane przez moduł wykańczający
Poniższa tabela pozwala określić możliwe miejsca docelowe zadań drukowania, które wykorzystują obsługiwane typy
i gramatury papieru. W nawiasie podawana jest pojemność każdego odbiornika. Szacowane pojemności zasobników
są określone na podstawie papieru o gramaturze 75 g/m
2
.
Moduł wykańczający obsługuje papier o gramaturze 60–176 g/m2.
Nośniki
Strona 11 z 42
Typ papieru Standardowy
odbiornik modułu
wykańczającego (250
lub 550 arkuszy)
Papier
Opcjonalny
odbiornik (550
arkuszy) lub
układarka
wyjściowa dużej
pojemności (1850
arkuszy)
• Zwykły
• Papier dokumentowy
• Kolorowy
• Niestandardowy
• Papier firmowy
• Lekki
• Ciężki
• Formularze
• Szorstki/bawełniany
• Makulaturowy
Karty X
Odbiornik 5przegrodowy
(500 arkuszy)
Moduł
wykańczający
1
StapleSmart
(500 arkuszy2)
TM
Koperty X X
Etykiety
3
X X
• Papier
• Winylowe
Folie X X
1
Obsługuje papier o gramaturze 60–90 g/m2.
2
Maksymalnie 50 arkuszy w zszywanym pakiecie.
3
Drukowanie etykiet wymaga zastosowania specjalnego czyścika nagrzewnicy etykiet, który uniemożliwia druk
dwustronny. Czyścik nagrzewnicy etykiet dołączany jest do specjalnych nabojów drukujących przeznaczonych do
drukowania etykiet.
Konfigurowanie ustawień uniwersalnego rozmiaru papieru
Ustawienie Uniwersalny rozmiar papieru, definiowane przez użytkownika, umożliwia drukowanie na papierze o
rozmiarze, który nie jest dostępny w menu drukarki. Jeśli żądany rozmiar nie jest dostępny w menu Rozmiar papieru,
należy ustawić w tym menu wartość Uniwersalny dla danego zasobnika. Następnie należy określić wszystkie poniższe
ustawienia dotyczące uniwersalnego rozmiaru papieru:
• Jednostki miary (milimetry)
• Szerokość w pionie
• Wysokość w pionie
• Kierunek podawania
Uwaga: Najmniejszy obsługiwany rozmiar uniwersalny: 70 x 127 mm; największy rozmiar: 216 x 356 mm.
Nośniki
Strona 12 z 42
Określanie jednostki miary
1 Upewnij się, że drukarka jest włączona i wyświetlany jest komunikat Gotowa.
2 Naciśnij przycisk na panelu operacyjnym drukarki.
3 Naciskaj przyciski strzałek, aż pojawi się opcja Menu papieru, a następnie naciśnij przycisk .
4 Naciskaj przyciski strzałek, aż pojawi się opcja Konfiguracja uniwersalna, a następnie naciśnij przycisk .
5 Za pomocą przycisków strzałek wybierz opcję Jednostki miary, a następnie naciśnij przycisk .
6 Naciskaj przyciski strzałek, aż obok właściwej jednostki miary pojawi się symbol , a następnie naciśnij
przycisk
Zostanie wyświetlony komunikat Wysyłanie wyboru, a następnie menu Konfiguracja uniwersalna.
.
Określanie wysokości i szerokości papieru
Dzięki zdefiniowaniu określonej wysokości i szerokości uniwersalnego rozmiaru papieru (w orientacji pionowej)
drukarka może obsługiwać dany rozmiar, włącznie z obsługą standardowych funkcji, takich jak drukowanie dwustronne
i drukowanie wielu stron na jednym arkuszu.
1 W menu Konfiguracja uniwersalna powtarzaj naciskanie przycisków strzałek, aż zostanie wyświetlona opcja
Szerokość w pionie, a następnie naciśnij przycisk
.
2 Naciskaj przyciski strzałek, aby zmienić ustawienie szerokości papieru, a następnie naciśnij przycisk .
Zostanie wyświetlony komunikat Wysyłanie wyboru, a następnie menu Konfiguracja uniwersalna.
3 Naciskaj przyciski strzałek, aż pojawi się opcja Wysokość w pionie, a następnie naciśnij przycisk .
4 Naciskaj przyciski strzałek, aby zmienić ustawienie wysokości papieru, a następnie naciśnij przycisk .
Zostanie wyświetlony komunikat Wysyłanie wyboru, a następnie menu Konfiguracja uniwersalna.
Przechowywanie papieru
Aby uniknąć problemów z zacięciami papieru i nierówną jakością wydruku, należy zastosować się do poniższych
wskazówek:
• Aby uzyskać jak najlepszą jakość wydruków, papier należy przechowywać w miejscu o temperaturze 21°C i
wilgotności względnej 40%. Większość producentów etykiet zaleca drukowanie w temperaturze od 18 do 24°C i
wilgotności względnej od 40 do 60%.
• Jeśli to możliwe, papier należy przechowywać w kartonach, a te umieszczać na paletach lub półkach, a nie na
podłodze.
• Pojedyncze paczki papieru należy przechowywać na płaskiej powierzchni.
• Na pojedynczych paczkach papieru nie należy umieszczać żadnych przedmiotów.
Zapobieganie zacięciom
Następujące wskazówki mogą być pomocne w zapobieganiu zacięciom:
Nośniki
Strona 13 z 42
Zalecania dotyczące papieru.
• Należy stosować wyłącznie zalecany papier i nośniki specjalne. Więcej informacji można znaleźć w sekcji „Typy i
gramatury papieru obsługiwane przez drukarkę” na stronie 10.
• Nie należy ładować zbyt dużej ilości papieru. Wysokość stosu arkuszy nie może przekraczać oznaczonej
maksymalnej wysokości.
• Nie należy ładować pomarszczonego, pogniecionego, zagiętego, wilgotnego lub pozwijanego papieru.
• Przed załadowaniem papier należy wygiąć, przekartkować, a następnie wyprostować.
• Nie należy używać papieru wyciętego lub przyciętego ręcznie.
• Nie należy jednocześnie umieszczać papieru o różnych rozmiarach, różnej gramaturze ani różnego typu w tym
samym stosie arkuszy.
• Papier należy przechowywać w odpowiednich warunkach.
• Należy upewnić się, że w menu panelu operacyjnego drukarki ustawiono prawidłowo wszystkie rozmiary i typy
papieru.
Zalecenia dotyczące kopert
• Nie należy podawać kopert, które:
– Są nadmiernie pozwijane lub poskręcane
– Mają okienka, otwory, perforację, wycięcia lub wytłoczenia
– Mają metalowe zaczepy, tasiemki lub metalowe paski
– Mają do zaklejania kilka skrzydełek wzajemnie na siebie zachodzących
– Mają naklejone znaczki pocztowe
– Mają klej znajdujący się na odkrytej powierzchni, gdy skrzydełko koperty jest zaklejone lub zamknięte
– Mają zawinięte rogi
– Mają szorstkie, faliste lub żeberkowane wykończenie.
– Są sklejone razem lub w jakiś sposób uszkodzone
Zalecenia dotyczące zasobnika na papier
• Nie należy wyjmować zasobników w trakcie drukowania.
• Nie należy ładować papieru do zasobników, podajnika uniwersalnego lub podajnika kopert w trakcie drukowania.
Należy załadować podajniki przed drukowaniem albo poczekać na monit o załadowanie ich.
• Po załadowaniu papieru do zasobników należy je prawidłowo domknąć.
• Należy upewnić się, że prowadnice w zasobnikach, podajniku uniwersalnym lub podajniku kopert są ustawione
prawidłowo i nie dociskają nadmiernie papieru lub kopert.
Loading...
