Lexmark T620 and T622

Référence utilisateur

January 2001

www.lexmark.com

Table des matières

Chapitre 1: Présentation de l'imprimante .......................................9

Chapitre 2: Utilisation du panneau de commandes .....................10

Panneau de commandes ................................................................................... 11

Utilisation des boutons du panneau de commandes ......................................... 12

Utilisation du panneau de commandes pour modifier les

paramètres de l'imprimante ................................................................................ 13

Impression de la page des paramètres de menus ............................................. 14

Chapitre 3: Désactivation des menus du panneau

de commandes .................................................................................16

Chapitre 4: Utilisation de la fonction « Travaux suspendus » ....17

Impression et suppression de travaux suspendus ............................................. 17

Accès aux tâches suspendues depuis le panneau de commandes ................... 18

Identification des erreurs de formats .................................................................. 18

Relancer l’impression ......................................................................................... 19

Différer l’impression ........................................................................................... 19

Vérifier l’impression ............................................................................................ 19

Tâche confident. ................................................................................................. 20

Chapitre 5: Annulation d'un travail d'impression ........................21

Chapitre 6: Impression sur papier aux formats

Folio US et Statement US ................................................................22

iii

Chapitre 7: Choix de supports d'impression ................................23

Caractéristiques du papier .......................... ...... ....... ...... ....... ...... ....... ................ 23

Papier recommandé ........................................................................................... 25

Papier non recommandé .................................................................................... 25

Choix du papier à en-tête et formulaires pré-imprimés ...................................... 26

Choix du papier préperforé ................................................................................ 26

Choix du papier .................................................................................................. 27

Choix des enveloppes ........................................................................................ 28

Choix des étiquettes ........................................................................................... 29

Choix du bristol .................................................................................................. 30

Choix des transparents ...................................................................................... 30

Chapitre 8: Stockage du papier .....................................................31

Chapitre 9: Spécifications des supports d'impression ...............32

Chapitre 10: Chargement du support d'impression .....................40

Chapitre 11: Chargement d'un tiroir ..............................................41

Chapitre 12: Chargement du chargeur multifonction ..................45

Capacité .......................................................................................................... ... 45

Dimensions du papier ........................................................................................ 45

Pour une impression sans problème .................................................................. 45

Fermeture du chargeur multifonction ................................................................. 55

Chapitre 13: Chargement des enveloppes ....................................56

Chapitre 14: Chargement du bac 2000 feuilles .............................60

Chapitre 15: Chaînage des tiroirs ..................................................61

Chapitre 16: Conseils pour éviter les bourrages papier ..............62

Chapitre 17: Remplacement de la cartouche d'impression ........63

Chapitre 18: Remplacement du rouleau de chargement .............65

Chapitre 19: Remplacement du rouleau de transfert ...................66

Chapitre 20: Remplacement de l'unité de fusion .........................67

Chapitre 21: Remplacement de la cartouche d'agrafes ...............68

Chapitre 22: Réinitialisation du compteur de maintenance ........69

Chapitre 23: Commande de fournitures ........................................70

Chapitre 24: Stockage des fournitures .........................................73

Chapitre 25: Vérification d'une imprimante qui ne répond pas ..74

Chapitre 26: Dégagement des bourrages papier .........................75

200 et 201 Bourrage pap Retirez cart. .............................................................. 77

202 Bourrage pap Ouv. porte arr. ..................................................................... 78

230 Bourrage pap Vérif. rec/ver ......................................................................... 81

24x Bourrage pap Vérif. tir x .............................................................................. 84

250 Bourrage pap Vérif. charg. MF .................................................................... 91

260 Bourrage pap Vérif charg env. .................................................................... 92

27x Bourrage pap Vérif. récept. x ................................................................... 94

28x Bourrage pap ............................................................................................... 99

Chapitre 27: Dégagement des bourrages d'agrafe ....................101

Chapitre 28: Résolution des problèmes d'affichage ..................106

Chapitre 29: Résolution des problèmes d'impression ..............107

Chapitre 30: Résolution des problèmes

de qualité d'impression .................................................................109

Chapitre 31: Résolution des problèmes d'options .....................112

Chapitre 32: Résolution des problèmes d'impression réseau ..114

Chapitre 33: Résolution d'autres problèmes et questions ........115

Chapitre 34: Explication des messages de l'imprimante ..........116

Chapitre 35: Utilisation des menus de l'imprimante ..................155

Chapitre 36: Menu Finition ...........................................................158

Chapitre 37: Menu Infrarouge ......................................................166

Chapitre 38: Menu Travail .............................................................172

Chapitre 39: Menu LocalTalk ........................................................176

Chapitre 40: Menu Réseau ...........................................................181

Chapitre 41: Menu Papier .............................................................185

Chapitre 42: Menu Emul PCL .......................................................195

Chapitre 43: Menu Parallèle .........................................................200

Chapitre 44: Menu PostScript ......................................................205

Chapitre 45: Menu Qualité ............................................................ 207

Chapitre 46: Menu Série ...............................................................209

Chapitre 47: Menu Config .............................................................216

Chapitre 48: Menu Utilitaires ........................................................224

Chapitre 49: Menu USB .................................................................228

Chapitre 50: Suppression d'options ............................................232

Retrait d'une option de sortie ...................... ....................................... ...... ....... . 233

Retrait du chargeur d'enveloppes .................................................................... 235

Retrait d'un tiroir d'alimentation papier ou du dispositif recto verso ................. 236

Retrait de la mémoire de l'imprimante ou de la mémoire flash ........................ 238

Retrait d'une carte optionnelle .......................................................................... 239

Chapitre 51: Désactivation de la fonction Economie énergie ...240

Chapitre 52: Spécifications de l’imprimante ...............................241

Dimensions ...................................................................................................... 241

Utilisation ..................... ................... ............. ................... .................... .............. 241

Avis .................................................................................................. 242

Note d'édition ................................................................................................... 243

Marques ........................................................................................................... 243

Notification de licence ...................................................................................... 244

Consignes de sécurité .................................................... .................... .............. 245

Avertissements et mises en garde ................................................................... 245

Avis relatif aux émissions électroniques .......................................................... 245

Energy Star ..................................................................................................... 247

Avis relatif à l'utilisation du laser ...................................................................... 248

Index ................................................................................................ 249

vii

viii

Présentation de l'imprimante

Les illustrations suivantes présentent les modèles d'imprimantes Lexmark™ Product Name en configuration réseau standard et en configuration complète. Si vous avez installé des options de gestion du papier sur votre imprimante, elle s'apparente sans doute davantage au modèle entièrement configuré. Pour plus d'informations sur les autres configurations possibles, reportez-vous au Setup Guide.

Configuration réseau standard

Tiroir 1 (tiroir intégré)

Réceptacle standard

Panneau de commandes

Chargeur multif onc ti on

Tiroir 1 (tiroir intégré)

Tiroir 2 (optionnel pour les modèles autr es que les modèles réseau)

Configuration complète

Boîte à lettres 5réceptacles*

Unité de finition*

Chargeur d'enveloppes*

Dispositif recto verso*

Tiroir 2* (250 ou 500 feuilles)

Tiroir 3* (250 ou 500 feuilles)

Tiroir 4* (250 ou 500 feuilles)

* Optionnel

Tiroir 5* (bac 2000 feuilles)

Utilisation du panneau de

commandes

Cette section fournit des informations sur l'utilisation du panneau de commandes, la modification des paramètres de l'imprimante et la signification des menus du panneau de commandes.

Il est possible de modifier la plupart des paramètres de l'imprimante depuis l'application ou le pilote d'imprimante. Les paramètres ainsi modifiés ne s'appl iqu ent qu'à la tâche destinée à être imp r im ée.

Les modifications apportées depuis une application remplacent celles effectuées à partir du panneau de commandes.

Si vous ne pouvez pas modifier un paramètre à partir de l'application, utilisez le panneau de commandes de l'imprimante ou le panneau de commandes distant de l'utilitaire MarkVision™. To ut paramètre modifié à partir du panneau de commandes ou de MarkVision devient la valeur utilisateur par défaut.

Panneau de commandes

Le panneau de commandes prése nte un écran à cristaux liquides de deux lignes de 16 caractères chacune, cinq boutons ainsi qu'un voyant lumineux.

écran LCD

Voyant

Sélectionner

Reprise

Stop

Retour

Témoin lumineux

Le témoin lumineux permet de connaître l'état de l'imprimante. Si le voyant :

• est éteint : l'imprimante est hors tension.

• est allumé : l'imprimante est sous tension, mais en attente.

• clignote : l'imprimante est sous tension et occupée.

Utilisation des boutons du panneau de commandes

Utilisez les cinq touches du panneau de commandes pour ouvrir un menu, faire défiler une liste de valeurs, modifier les paramètres de l'imprimante et répondre aux messages de l'imprimante.

Les chiffres 1 à 6 sont inscrits à côté de chacune de ces touches ; ces chiffres servent à entrer un numéro d'identification personnel (PIN) pour les tâches suspendues. Pour de plus amples informations, reportez-vous à la section Utilisation de la fonction « Travaux suspendus ».

Les pages suivantes décrivent les différentes fonctions de chaque touche.

Remarque: Ces touches déterminent les informations qui apparaissent sur la deuxième ligne

du panneau de commandes.

Appuyez sur la touche

• Rétablir l'état Prêt si l'i mprimante est hors ligne (au quel cas l e message Prêt n'est pas affiché sur le panneau de commandes).

• Quitter les menus de l'imprimante et rétablir l'état Prêt.

Reprise

Sélectionner

Retour Appuyez sur Retour pour revenir au niveau de menu ou à l'option précédente.

• Effacer les messages d'erreur du panneau de commandes.

Si vous avez modifié les paramètres de l'imprimante à partir des menus du panneau de commandes, appuyez sur la touche Reprise avant d'envoyer un travail à l'impression. Le message Prêt doit apparaître.

Chaque extrémité de la touche remplit une fonction. Appuyez sur

• Lorsque le message Prêt est affiché, pour mettre l'imprimante hors ligne (désactiver l'état Prêt) et faire défiler les menus.

• Lorsque le message Occupé est affiché, pour afficher le Menu Travail.

• Lorsque l'imprimante est hors ligne, appuyez sur

menus. – Appuyez sur la to uche <Menu pour accéder à l'option de menu précédente.

Pour les éléments de menu à valeurs numériques, tels que Copies, maintenez le bouton Menu enfoncé pour accéder aux valeurs. Relâchez la touche lorsque la valeur requise est affichée.

Appuyez sur la touche Sélectionner pour :

• Sélectionner le menu affiché sur la deuxième ligne du panneau de commandes. En fonction du type de menu, cette opération :

– Ouvre le menu et affiche sa première option. – Ouvre l'option de menu et affiche le paramètre par défaut.

• Enregistrer l'option de menu affichée comme paramètre par défaut. Le message Enregistré apparaît, puis l'op tion de menu s'affiche de nouveau.

• Effacer des messages de l'écran du panneau de commandes.

Reprise pour :

Menu :

Menu> pour faire défiler les

Stop

Lorsque l'un des messages Stop pour interrompre provisoirement toutes les tâches et mettre l'imprimante hors ligne. Le message Imprimante non prête apparaît alors.

Appuyez sur la touche

Prêt, Occupé ou Attente est affiché, appuy ez sur

Reprise pour rétablir l'état Prêt, Occupé ou Attente.

Utilisation du panneau de commandes pour modifier les paramètres de l'imprimante

Le panneau de commandes permet de sélectionner des options de menu et de leur associer les valeurs appropriées pour réussir les travaux d'impression. Il permet également de modifier la configuration et l'environnement d'exploitation de l'imprimante. Reportez-vous à la rubrique Utilisation

des menus de l'imprimante afin de connaître tous les éléments de menus.

Il existe plusieurs méthodes pour modifier les paramètres de l'imprimante :

• Sélectionner un paramètre dans une liste de valeurs,

• Changer un paramètre En fonction/Hors fonction,

• Changer un paramètre numérique.

Pour définir un paramètre sur une nouvelle valeur :

1 Lorsque l'imprimante affiche le message d'état Prêt, appuyez sur Menu. Les noms de menus

s'affichent.

2 Continuez d'appuyer sur Menu jusqu'à ce que le menu que vous recherchez apparaisse. 3 Appuyez sur Sélectionner pour sélectionner le menu ou l'option de menu affiché sur la

deuxième ligne de l'écran.

– S'il s'agit d'un menu, celui-ci s'ouvre et le premier paramètre d'imprimante du menu

apparaît.

– S'il s'agit d'une option de menu, la valeur par défaut de cette option s'affiche.

(Le paramètre utilisateur par défaut courant est suivi d'un astérisque [*]).

Chaque option de menu est accompagnée d'une liste de valeurs. Une valeur peut être :

– une phrase ou un mot décrivant le paramètre, – une valeur numérique que vous pouvez modifier, – le paramètre En fonction ou Hors fonction.

4 Appuyez sur Menu pour atteindre la valeur souhaitée. 5 Appuyez sur Sélectionner pour sélectionner la valeur affichée sur la deuxième ligne du

panneau de commandes. Un astérisque apparaît à côté de la valeur pour indiquer qu'il s'agit désormais du paramètre utilisateur par défaut. Le nouveau paramètre reste à l'écran environ une seconde, puis s'efface. Il est remplacé par le message Enregistré, puis la liste d'options de menu précédente s'affiche.

6 Appuyez sur Retour pour revenir aux menus précédents. Effectuez toutes les sélections de

menus souhaitées pour définir les nouveaux paramètres par défaut. Appuyez sur lorsque vous avez fini d'apporter vos modifications.

Les paramètres utilis at eur pa r déf aut restent actifs tant que vous n'en enregistrez pas de nouveaux ou ne restaurez pas le paramétrage usine. Vous pouvez également sélectionner des paramètres depuis le logiciel d'application. Ceux-ci modifient ou remplacent les paramètres par défaut définis depuis le panneau de commandes.

Reprise

Impression de la page des paramètres de menus

Procédez comme suit pour imprimer la liste des paramètres utilisateurs par défaut courants et des options d'imprimantes installées :

1 Assurez-vous que l'imprimante est sous tension et que le message Prêt est affiché. 2 Appuyez sur Menu jusqu'à ce que le menu Utilitaires apparaisse, puis appuyez sur

Sélectionner.

3 Appuyez sur Menu jusqu’à ce que le message Impression menus apparaisse, puis appuyez

Sélectionner.

sur Le message Impression paramètres menus apparaît et reste affiché jusqu'à impression de

la page. Lorsque les pages de paramètres sont imprimées, l'imprimante retrouve l'état Prêt.

Si un message s'affiche, reportez-vous à la section Messages de l'imprimante pour obtenir plus d'informations.

Le diagramme de la secti on Utilisation des menus de l'imprimante présente les options de chaque menu.

L'astérisque (*) qui suit une valeur indique qu'il s'agit du paramètre d'usine. Le paramétrage usine peut varier d'un pays à l'autre.

Le paramètrage usine détermine les valeurs des différentes fonctions lorsque vous utilisez l'imprimante pour la première fois. Celles-ci restent en application jusqu'à ce que vous les modifiez. Le paramétrage usine est rétabli si vous sélectionnez Restaurer Param. usine du Menu Utilitaires. Pour de plus amples informations, reportez-vous à la section Menu Utilitaires.

Lorsque vous sélectionnez un nouveau paramètre à partir du panneau de commandes, l'astérisque s'affiche à ses côtés afin de le désigner comme paramètre utilisateur par défaut.

Les paramètres utilisateur par défaut correspondent aux valeurs que vous sélectionn ez pou r les différentes fonctions et que vous enregistrez dans la mémoire de l'imprimante. Une fois enregistrés, ces paramètres restent en application jusqu'à ce qu'ils soient remplacés par d'autres ou jusqu'à la restauration du paramétrage usine.

Remarque: Les paramètres définis à partir du logiciel d'application sont prioritaires sur les

paramètres sélectionnés sur le panneau de commandes.

Menus désactivés

Si votre imprimante est configurée en tant qu'imprimante réseau accessible pour plusieurs utilisateurs, il se peut que le message Menus désactivés s'affiche lorsque vous appuyez sur Prêt. La désactivation des menus permet d'éviter que les utilisateurs modifient à l'aide du panneau de commandes un paramètre par défaut configuré par l'administrateur de l'imprimante. Vous a vez la possibilité d'utiliser les fonctions de tâches suspendues, d'effacer les messages et de sélectionner des éléments du Menu Travail lors de l'impression, mais tous les autres paramètres de l'imprimante sont inaccessibles. Vous pouvez, cependant, utiliser votre pilote d'imprimante pour ignorer les valeurs par défaut et sélectionner des paramètres adaptés à vos propres travaux d'impression.

Menu si l'état est

▲

Désactiv ation des menus du

panneau de commandes

Pour désactiver les menus du panneau de commandes afin d'empêcher la modification des paramètres par défaut de l'imprimante, procédez comme suit :

1 Mettez l'imprimante hors tension.

Remarque: La désactivation des menus du panneau de commandes n'empêche aucunement

l'accès au Menu Travail ou à la fonction Tâches suspend.

2 Maintenez les touches Sélectionner et Retour enfoncées, puis mettez l'imprimante sous

tension.

3 Relâchez les touches lorsque le message Autotest à mise sous ten sion s'affiche.

Menu Config apparaît sur la première ligne de l'écran.

4 Appuyez sur Menu jusqu'à ce que Menu panneau com apparaisse, puis appuyez sur

Sélectionner.

Désactiver apparaît sur la deuxième ligne de l'écran.

5 Appuyez sur Sélectionner.

Verr. menus s'affiche brièvement.

6 Appuyez sur Menu jusqu'à ce que Quitter config. apparaisse, puis appuyez sur Sélectionner.

Les menus sont désactivés. Si vous appuyez sur Menu, le message Menus désactivés apparaît. Pour activer les menus :

1 Répétez les étapes 1 à 4 de la page précédente. 2 Appuyez sur Menu jusqu'à ce que Activer s'affiche. 3 Passez aux étapes 5 et 6. ▲

Utilisation de la fonction « Tra v aux

suspendus »

Lorsque vous envoyez un travail à l'imprimante, vous pouvez indiquer dans le pilote si vous souhaitez que l'imprimante conserve le travail en mémoire. Lorsque vous décidez d'imprimer le travail, vous devez utiliser les menus du panneau de commandes de l'imprimante pour identifier les travaux suspendus à imprimer.

Remarque: Les fonctions de tâches d'impres sion suspendues requièrent un minimum de

16 Mo de mémoire disponible dans l'imprimante. Il est conseillé de disposer d'un minimum de 16 Mo de mémoire d'imprimante, ainsi que d'un disque dur.

Pour obtenir plus d'informations sur cette fonction, cliquez sur une des rubriques suivantes :

• Impression et suppression de travaux suspendus

• Identification des erreurs de formats

• Vérifier l'impression

• Accès aux tâches

suspendues depuis le panneau de commandes

• Relancer l'impression ultérieurement

• Impression de tâches confidentielles

• Différer l'impression

Impression et suppression de travaux suspendus

Une fois les tâches suspendues stockées dans la mémoire de l'imprimante, utilisez le panneau de commandes de l'imprimante pour indiquer les actions à effectuer. Vous pouvez sélectionner soit Tâche confident., soit Tâche suspend. (pour les tâches de type Relancer l’impression, Dif férer l’impression et Vérifier l’impression). Menu Travail Lorsque vous imprimez une tâche confidentielle, vous devez saisir un numéro d’identification personnel (code PIN) que vous spécifiez dans le pilote lors de l’envoi de la tâche. Pour de plus amples informations, reportez-vous à la section Tâche confident..

Pour les éléments de menu Tâche confid. ou Tâche suspend., vous disposez de cinq options :

• Impr ttes tâches

• Imprimer tâche

• Suppr ttes tâch

• Supprimer tâche

• Imprimer copies

Accès aux tâches suspendues depuis le panneau de commandes

1 Pour accéder aux tâches suspendues depuis le panneau de commandes :

– Si l'état de l'imprimante est Occupé, appuyez sur Menu pour afficher le Menu Travail. – Si l'imprimante est en mode Prêt, passez à l'étape 2.

2 Appuyez sur Menu jusqu'à ce que Tâches suspend. ou Tâches confident. apparaisse sur

l'écran du panneau de commandes, selon le type de tâche que vous souhaitez effectuer.

3 Appuyez sur Sélectionner.

Le nom d'utilisateur apparaît sur la première ligne du panneau de commandes. Sur la deuxième ligne de l'écran s'affichent les noms d'utilisateurs actuellement associés aux tâches suspendues.

4 Appuyez sur Menu jusqu'à ce que votre nom d'utilisateur apparaisse.

Remarque: Si vous recherchez une tâche confidentielle, vous devez saisir votre numéro

d'identification personnel. Pour de plus amples informations, reportez-vous à la section Tâche confident..

5 Appuyez sur Sélectionner. 6 Appuyez sur Menu jusqu'à ce que l'opération que vous souhaitez effectuer s'affiche sur la

deuxième ligne du panneau de commandes (Imprimer tâche, Supprimer tâche, etc.).

7 Appuyez sur Sélectionner.

– Si vous recherchez un travail en particulier, appuyez sur Menu pour faire défiler la liste des

tâches disponibles, puis cliquez sur Sélectionner lorsque le travail que vous recherchez s’affiche. Un astérisque (*) apparaît à côté du nom du travail pour indiquer que vous l'avez sélectionné pour l'imprimer ou le supprimer.

– Lorsque vous êtes invité à indiquer le nombre de copies à imprimer, utilisez Menu pour

faire défiler les chiffres sur le panneau de commandes et appuyez sur Sélectionner.

8 Appuyez sur la touche Reprise pour imprimer ou supprimer les travaux sélectionnés.

L'imprimante affiche brièvement un message vous informant quelle tâche suspendue est actuellement en cours.

Identification des erreurs de formats

Si le symbole apparaît sur l'écran, il indique que l'imprimante rencontre des problèmes pour mettre en forme une ou plusieurs tâches suspendues. Ces problèmes de mise en page sont souvent le résultat d'une mémoire insuffisante de l'imprimante ou de données incorrectes qui risquent d'entraîner l'annulation du travail.

Lorsque le symbole apparaît en regard d’une tâche d’impression, vous pouvez :

• imprimer le travail. Sachez cependant que le travail risque de ne pas s'imprimer dans son

intégralité.

• supprimer le travail. Vous pouvez libérer de la mémoire supplémentaire en supprimant des

travaux dans la liste des tâches suspendues.

Si les erreurs de mise en forme se produisent régulièrement avec les tâches suspendues, cela peut signifier que l'imprimante nécessite davantage de mémoire.

Relancer l’impression

Si vous envoyez une tâche de type Relancer l'impression, l'imprimante imprime toutes les copies demandées et stocke le travail en mémoire afin que vous puissiez en imprimer d'autres copies ultérieurement. Il est possible d'imprimer des copies supplémentaires aussi long temp s que le travail reste stocké dans la mémoire.

Remarque: Les tâches de type Relancer l'impression sont automatiquement supprimées de la

mémoire de l'imprimante lorsque celle-ci requiert plus de mémoire pour traiter des tâches suspendues supplémentaires.

Différer l’impression

Lorsque vous envoyez une tâche de type Différer l'impression, la tâche ne s'imprime pas immédiatement, elle est stockée dans la mémoire de l'impriman te afin que vous puiss i ez l'im pr i mer ultérieurement. Le travail est conservé dans la mémoire jusqu'à ce que vous le supprimiez du menu Tâches suspend. Les tâches de type Différer l'impression peuvent être supprimées si l'imprimante requiert plu s de mémoire pour traiter des tâches suspendues supplémentaires.

Reportez-vous à la section Impression et suppression de travaux suspendus pour de plus amples informations.

Vérifier l’impression

Si vous envoyez une tâche de type Vérifier l'imp ression, l'imprimante imprime une copie et conserve les autres copies demandées dans la mémoire de l'imprimante. Utilisez cette option pour examiner la première copie afin de vérifier qu'elle est satisfaisante avant d'imprimer les autres copies.

Reportez-vous à la section Impression et suppression de travaux suspendus si vous avez besoin d'aide pour imprimer les copies supplémentaires stockées dans la mémoire.

Remarque: Lorsque toutes les copies sont imprimées, la tâche de type Vérifier l'impression est

supprimée de la mémoire de l'imprimante.

Tâche confident.

Lorsque vous envoyez un travail à l'imprimante, vous pouvez saisir un numéro d'identification personnel (PIN) depuis le pilote. Le code PIN se compose de quatre chiffres (de 1 à 6). La tâc he est alors suspendue dans la mémoire de l'imprimante jusqu'à ce que vous entriez le même numéro à quatre chiffres sur le panneau de commandes de l'imprimante et choisissiez d'imprimer ou de supprimer cette tâche. Vous êtes ainsi assuré que la tâche ne sera pas imprimée avant que vous ne soyez à côté de l'imprimante pour la récupérer et qu'aucune personne utilisant l'imprimante ne peut imprimer cette tâche.

Lorsque vous sélectionnez Tâche confident. dans le Menu Travail, puis votre nom d'utilisateur, l'invite suivante s'affiche :

Tapez PIN tâche : =____

Pour saisir le code PIN à quatre chiffres associé à une tâche confidentielle, utilisez les touches du panneau de commandes. Les numéros situés à côtés des noms de touches identifient la touche à utiliser pour chaque chiffre (1 à 6). Lorsque vous saisissez le code PIN, des astérisques s'affichent sur le panneau de commandes afin de garantir la confidentialité.

Tapez PIN tâche =****

Sélectionner

Reprise

Stop

Retour

Si vous saisissez un numéro incorrect, le message Pas d 'imp. trouv Réessayer ? s'affiche. Appuyez sur

Reprise pour entrer de nouveau votre code PIN ou appuyez sur Stop pour quitter le menu

Tâche confident. Lorsque vous saisissez le code PIN correct, vous accédez à toutes les tâches d'impression

correspondant au PIN saisi. Les tâches d'impression correspondant au code que vous avez entré apparaissent à l'écran lorsque vous sélectionnez les éléments de menu Imprimer tâche, Supprimer tâche et Imprimer copies. Vous pouvez choisir d'imprimer ou de supprimer les tâches correspondant au PIN saisi (pour de plus amples informat ion s, reportez-vous à la section Impression et

suppression de travaux suspendus.) Une fois la tâche confidentielle imprimée, elle est supprimée

de la mémoire.

Annulation d'un travail d'impression

Pour annuler un travail d'impression :

1 Appuyez sur Menu. Menu T ra vail apparaît sur la première ligne de l'écran et Annuler tâche sur

la deuxième.

Remarque: Le Menu Travail est le seul menu disponible lorsque l'état de l'imprimante est

Occupé.

2 Appuyez sur Sélectionner.

Annulation tâche apparaît brièvement à l'écran. L'imprimante interrompt son travail une fois la page en cours d'impression entièrem ent im primée. L'état de l'imprimante repasse sur Prêt.

Impression sur papier aux formats

Folio US et Statement US

Les formats Folio US et Statement US ne sont pas disponibles dans le menu Taille papier tant que Détect. format est désactivé. Pour désactiver Détect. format :

1 Appuyez sur les boutons Sélectionner et Retour . Tout en les maintenant enfoncés, mettez

l'imprimante sous tension.

2 Relâchez les boutons lorsque le message Autotest à mise sous te nsion s'affiche.

L'imprimante réalise sa routine de mise sous tension, puis Menu Config apparaît sur la première ligne de l'écran.

3 Appuyez sur Menu jusqu’à ce que le menu Détect. format apparaisse, puis appuyez sur

Sélectionner.

Détection tiroir 1 s'affiche sur la deuxième ligne de l'écran.

4 Appuyez sur Menu pour sélectionner le bac d'alimentation optionnel qui contiendra le papier

au format Folio US ou Statement US, puis appuyez sur

Sélectionner.

La première ligne de l'écran affiche le bac d'alimentation optionnel sélectionné et la deuxième affiche le paramètre courant.

5 Appuyez sur Menu pour définir le paramètre sur Hors fonction, puis appuyez sur Sélectionner.

ENREGISTRE apparaît brièvement à l'écran. Menu Config s'affiche sur la première ligne et Détect. format sur la deuxième.

6 Appuyez sur Menu jusqu’à ce que Quitter Config apparaisse, puis appuyez sur Sélectionner. 7 Activation des chang. de menus apparaît brièvement, puis Autotest à mise sous tension

s'affiche. L'état de l'imprimante repasse sur Prêt. ▲

Choix de supports d'impression

La qualité de l'impression et la fiabilité de l'alimentation de l'imprimante et de ses options peuvent varier selon le type et le format des supports d'impression utilisés. Cette section conti ent des recommandations pour chaque type de support d'impression. Pour plus d'informations concernant l'impression sur bristol et sur étiquettes, reportez-vous au Guide d'étiquettes et de bristols disponible sur le site Web de Lexmark à l'adresse www.lexmark.com.

Imprimez toujours des échantillons sur le support d'impression que vous prévoyez d'utiliser avant d'en acheter en grande quantité.

Cliquez sur une rubr i que pour plus d' informations :

• Caractéristiques du papier

• Papier recommandé

• Papier non recommandé

• Choix du papier à en-tête et

• Choix du papier

• Choix des étiquettes

• Choix du bristol

• Choix des transparents

formulai res pré-imprimés

• Choix du papier préperforé

Caractéristiques du papier

Les caractéristiques de papier suivantes affectent la fiabilité et la qualité de l'impression. Nous vous conseillons de suivre ces recommandations lorsque vous choisissez du papier.

Pour plus d'informations, reportez-vous au Guide d'étiquettes et de bristols, disponible sur le site Web de Lexmark à l'adresse www.lexmark.com.

Grammage

L'imprimante peut alimenter automatiquement du papier dont le grammage est compris entre 60 et 176 g/m ne pas être suffisamment épais pour être alimenté correctement et de provoquer des bourrages. Pour une impression optimale, utilisez du papier 75 g/m des supports d'impression dont le format est inférieur à 18,2 x 25,7 cm, il est conseillé d'utiliser un grammage supérieur ou égal à 90 g/m

à granulosité sur la longueur. Le papier dont le grammage est inférieur à 60 g/m2 risque de

à granul osité sur la longueur. Pour imprimer sur

Recourbement

Le papier peut avoir tendance à se recourber sur les bords. Un recourbement excessif peut provoquer des problèmes d'alimentation papier. Le recourbement se produit souvent lorsque le papier est passé dans l'imprimante, dans laquelle il est exposé à des températures élevées. Le stockage du papier non déballé dans un environnement humide, même dans le tiroir à papier, peut entraîner un recourbement du papier.

Lissage

Le degré de lissage du papier affecte directement la qualité d'impression. Si le papier est trop grené, le toner ne s'applique pas correctement et la qualité d'impression s'en trouve amoindrie. Si le papier est trop lisse, il peut entraîner des problèmes d'alimentation. Le lissage doit être co mpr i s entr e 100 et 300 points Sheffield ; cependant, un lissage compris entre 100 et 175 points Sheffield permet d'obtenir une meilleure qualité d'impression.

Humidité

Le degré d'humidité du papier affecte à la fois la qualité d'impression et la capacité de l'imprimante à alimenter correctement le papier. Conservez le papier dans son emballage d'origine jusqu'à l'utilisation. Vous limitez ainsi l'exposition du papier aux changements d'humidité qui peuvent l'abîmer.

Direction de la granulosité

La granulosité fait r éférence à l'alignement des fibres sur une feuille de papier. La granulosité est soit dans le sens de la longueur de la feuille de papier, soit dans le sens de la largeur.

Pour du papier dont le grammage est compris entre 60 et 176 g/m feuilles dont les fibres sont orientées dans le sens de la longueur. Pour du papier dont le grammage est supérieur à 176 g/m sens de la largeur. Pour le chargeur multifonction, il est recommandé d'utiliser du papier dont le grammage est compris entre 60 et 135 g/m papier supérieur à 135 g/m feuilles dont les fibres sont orientées dan s le sen s de la largeu r.

, il est préférable d'utiliser des feuilles dont les fibres sont orientées dans le

alimenté dans le chargeur multifonction, il est préférable d'utiliser des

avec des fibres dans le sens de la longueur. Pour du

, il est conseillé d'utiliser des

Fibres

La plupart des papiers xérographiques haute qualité sont fabriqués à base de bois traité chimiquement à 100 %. Ce matériau offre au papier un degré de stabilité élevé. Les problèmes d'alimentation sont

moins courants et la qualité d'impression meilleure. Les papiers contenant des fibres, telles que du coton, présentent des caractéristiques qui risquent de poser des problèmes de gestion du papier.

Papier recommandé

Pour garantir la meilleure qualité d'impression possible et une alimentation fiable, utilisez du papier xérographique 75 g/m également une qualité d'impression acceptable.

Imprimez toujours plus ie ur s échantillons avant d'acheter un type de papier en grande quantité. Pour choisir un papier, prenez en considération son grammage, son contenu en fibres et sa couleur.

Le processus d'impression laser chauffe le papier à des températures élevées ; 225 °C (437 °F) pour les applications utilisant la reconnaissance des caractères à encre magnétique et 205 °C (401 °F) pour les autres applications. Utilisez uniquement du papier capable de supporter ces températures sans décolorer, fondre ou dégager des émissions nocives. Vérifiez auprès du fabricant ou du revendeur si le papier que vous avez choisi est compatible avec les imprimantes laser.

. Les papiers professionnels conçus pour des usages généraux fournissent

Papier non recommandé

Il est déconseillé d'utiliser les types de papier suivants avec l'imprimante :

• Les papiers traités ch imi qu ement utilisés pour faire des copies sans papier carbone,

également appelés papiers autocopiants, CCP (carbonless copy paper) ou NCR (no carbon

required).

• Papiers couchés (effaçables).

• Documents ou formulaires en liasse.

• Papiers pré-imprimés requérant un enregistrement (emplacement d'impression précis sur la

page) supérieur à ±0,23 cm, tels que les formulaires OCR (à reconnaissance optique des caractères).

Dans certains cas, il est possible de régler l'enregistrement avec le logiciel afin de pouvoir imprimer sur ces formulaires.

• Papiers pré-imprimés traités avec des produits chimiques risquant d'endommager

l'imprimante.

• Papiers pré-imprimés risquant d'être affectés par la température de l'unité de fusion de

l'imprimante.

• Papiers grenés ou recourbés.

• Papiers synthétiques.

• Papiers thermiques.

• Papi er recyclé inférieur à 60 g/m

• Papi er recyclé contenant plus de 25 % de déchets ne respectant pas la norme DIN 19 309.

Choix du papier à en-tête et formulaires pré-imprimés

Suivez les recommandations ci-dessous lorsque vous choisissez du papier à en-tête ou des formulaires pré-imprimés pour l'imprimante :

• Utilisez du papier à granulosité sur la longueur pour de meilleurs résultats.

• Utilisez uniquement des papiers à en-tête et des formul a ire s i m pri més à l'aide d'un processus

d'impression offset gravé ou lithographique.

• Choisissez des papiers qui absorbent l'encre mais ne la font pas baver.

• Evitez les papiers très grenés ou texturés.

Utilisez des papiers avec des encres résistantes à la chaleur conçues pour des copieurs xérographiques. L'encre doit supporter des températures de 225 °C (437 °F) sans fondre ni dégager d'émissions nocives. Utilisez des encres qui ne sont pas affectées par la résine du toner. Les encres fixées par oxydation ou à base d'huile doivent correspondre à ces spécifications. Les encres au latex risquent de ne pas y être conformes. En cas de doute, contactez votre revendeur de papier.

Choix du papier préperforé

Le nombre et l'emplacement des perforations ainsi que les techniques de fabrication du papier préperforé diffèrent selon la marque.

Suivez ces recommandations pour le choix et l'utilisation de papier préperforé :

• Testez le papier préperforé de plusieurs fabricants avant d'en commander ou d'en utiliser en

grande quantité.

• Le papier doit être perforé chez le fabricant et non lorsqu'il est déjà ras semblé en rame, car il

risquerait de provoquer des bourrages papier lorsque plusieurs feuilles sont chargées dans l'imprimante.

• Le papier préperforé peut contenir plus de poussière que le papier standard. Il se peut que

votre imprimante nécessite d'être nettoyée plus souvent et l'alimentation risque de ne pas être aussi fiable qu'avec du papier standard.

• Les recommandations en ce qui concerne le grammage du papier préperforé sont les mêmes

que celles s'appliquant au papier standard.

Choix du papier

Un chargement correct du papier permet d'éviter les bourrages papier et d'assurer le bon déroulement de vos impressions.

Pour éviter les bourrages papier ou une mauvaise qualité d'impression :

• Utilisez toujours du papier neuf et non abîmé.

• Avant de charger le papier, vous devez connaître le côté d'impression recommandé. Cette

information figure généralement sur l'emballage du papier.

• N'utilisez pas de papier que vous avez découpé ou égalisé vous-même.

• Ne mélangez pas différents types, grammages ou formats de papier dans la même source

d'alimentation au risque de créer des bourrages papier.

• N'utilisez pas de papier couché.

• N'oubliez pas de changer le paramètre Taille papier lorsque vous utilisez une source ne

prenant pas en charge la détection automatique du format.

• Ne retirez pas les tiroirs de papier lorsqu'un travail est en cours d'impression ou lorsque le

message Occupé est affiché sur le panneau de commandes.

• Assurez-v ous que les paramètres Type papier, Texture papier et Poids papier sont corrects

(reportez-vous à la section Menu Papier pour plus d'informations sur ces paramètres).

• Assurez-vous que le papier est correctement chargé dans la source d'alimentation.

• Déramez le papier. Veillez à ne pas plier ou froisser le papier. Egalisez les bords sur une

surface plane.

Choix des enveloppes

Lors de l'impression sur des enveloppes :

• Pour obtenir la meilleure qualité d'impression possible, utilisez uniquement des enveloppes de

haute qualité conçues pour les imprimantes laser.

• Utilisez uniquement des enveloppes neuves et non abîmées.

• Ne chargez qu'une taille d'enveloppe à la fois.

• Assurez-vous que la partie collante n'est pas exposée.

• Une humidité importante (plus de 60 %) associée à des températures d'impression élevées

risque de fermer les enveloppes.

• Sélectionnez Chargeur env. ou Chargeur MF en tant que source d'alimentation dans Menu

Papier et définissez le format de l'enveloppe.

Le processus d'impression laser chauffe les enveloppes à une température de 205 °C (401 °F). Utilisez uniquement des enveloppes pouvant supporter ces températures sans coller, se recourber, se froisser ou dégager des émissions nocives. En cas de doute sur les enveloppes à utiliser, contactez votre revendeur en fournitures de bureau.

Pour une impression optimale, utilisez des enveloppes en papier de 75 g/m est de 105 g/m que la contenance en coton ne dépasse pas 25 %. Les enveloppes contenant 100 % de coton ne doivent pas dépasser 90 g/m

pour le charge u r m ult ifoncti o n ou 10 5g/m2 pour le chargeur d'enveloppes à condition

. Le grammage maximum

Pour réduire le risque de bourrage, n'utilisez pas d'enveloppes :

• trop recourbées,

• collées ou abîmées,

• à fenêtres, trouées, perforées, découpées ou présentant des inscriptions en relief,

• dotées d'attaches métalliques ou de ficelles,

• avec une conception imbriquée,

• timbrées,

• présentant de l'adhésif lorsque le rabat est collé ou fermé,

• dont les bords sont coupés ou les coins pliés,

• aux finitions grenées ou froissées.

Choix des étiquettes

L'imprimante peut imprimer sur de nombreux types d'étiquettes conçus pour les imprimantes laser. Ces étiquettes sont fournies sur des feuilles au format Lettre US et A4.

Lors de l'impression sur des étiquettes :

• Assurez-vous de sélectionner Etiquette dans l'élément de menu Type papier du menu Papier

(reportez-vous à la section Type papier pour plus d'informations sur ces paramètres).

• Ne chargez pas les étiquettes dans le même tiroir que le papier ou les transparents. Le

mélange de différents supports d'impression peut entraîner des problèmes d'alimentation.

• Ne chargez pas des feuilles incomplètes, sur lesquelles il manque des étiquettes. Les

étiquettes risqueraient de se décoller au cours de l'impression, d'entraîner un bourrage papier

et de répandre des substances adhésives dans l'imprimante et la cartouche. Les garanties de l'imprimante et de la cartouche risqueraient également d'êtr e annulées.

• Evitez d'utiliser des étiquettes dégageant des émissions nocives lorsqu'elles sont chauffées.

Remarque: Les étiquettes sont l'un des supports d'impression les plus délicats à utiliser avec

les imprimantes laser. Les imprimantes T620 et T622 nécessitent un feutre spécial de netto yage de l'u nit é de fusion pour étiquettes afin d'optimiser la fiabilité de l'alimentation. Reportez-vous à la section Commande de fournitures afin d'obtenir plus d'informations sur la commande d'un feutre de nettoyage de l'unité de fusion pour étiquettes.

Lorsque vous avez imprimé environ 10 000 feuilles d'étiquettes (ou à chaque changement de cartouche d'impression), procédez comme suit pour que le système d'alimentation papier de l'imprimante reste fiable :

1 Imprimez cinq feuilles de papier. 2 Patientez cinq secondes environ. 3 Imprimez cinq autres feuilles de papier.

Pour plus d'informations concernant l'impression sur étiquettes, les caractéristiques et la conception des étiquettes, reportez- vous au Guide d'étiquettes et de bristols disponible sur le site Web de Lexmark à l'adresse www.lexmark.com.

Choix du bristol

Constitué d'une seule épaisseu r, le bristol pr ésent e de nom b re us es ca ractéristiques. L'orientation des fibres, l'humidité, l'épaisseur et la texture peuvent affecter l'impression sur bristol. Reportez-vous à la section Caractéristiques du papier pour de plus amples informations sur le grammage conseillé en fonction du sens de la granulosité des supports d'impression.

Lors de l'impression sur des bristols :

• Assurez-vous de sélectionner Bristol dans l'élément de menu Type papier du menu Papier

(reportez-vous à la section Type papier pour plus d'informations sur ces paramètres).

• Sachez que des supports pré-imprimés, perforés ou froissés risquent d'affecter la qualité

d'impression et d'entraîner des problèmes de gestion du papier et de bourrage.

• Evitez d'utiliser des bristols dégageant des émissions nocives à la chaleur.

Lorsque vous avez imprimé environ 10 000 feuilles de bristol (ou à chaque changement de cartouche d'impression), procédez comme suit pour que le système d'alimentation papier de l'imprimante reste fiable :

1 Imprimez cinq feuilles de papier. 2 Patientez cinq secondes environ. 3 Imprimez cinq autres feuilles de papier.

Pour plus d'informations, reportez-vous au Guide d'étiquettes et de bristols, disponible sur le site Web de Lexmark à l'adresse www.lexmark.com.

Choix des transparents

L'imprimante peut imprimer directement sur des transparents conçus pour les imprimantes laser. La qualité d'impression et la durabilité dépendent du transparent utilisé. Imprimez toujours des échantillons sur les transparents que vous prévoyez d'utiliser avant d'en acheter en grande quantité.

Le paramètre Type papier doit être défini sur Transparent afin d'éviter tout bourrage papier (reportez-vous à la section Type papier pour plus d'informations sur ce paramètre). Consultez le fabricant ou le revendeur pour savoir si les transparents sont compatibles avec les imprimantes laser qui chauffent les transparents à 212 °C (414 °F). Utilisez uniquement des transparents pouvant supporter ces températures sans fondre, se décolorer, se décaler ou dégager des émissions nocives. Pour plus d'informations, reportez-vous au Guide d'étiquettes et de bristols, disponible sur le site Web de Lexmark à l'adresse www.lexmark.com.

Les transparents peuvent être alimentés automatiquement depuis le chargeur multifonction et tous les tiroirs standard et optionnels, à l'exception du tiroir 2000 feuilles, pour tous les modèles d'imprimante. Reportez-vous à la section Spécifications des supports d'impression pour plus d'informations sur la compatibilité des transparents avec les options de sortie.

Manipulez toujours les transparents avec précaution. Si vous y laissez des empreintes, la qualité d'impression s'en ressentira.

▲

Stocka ge du papier

Un stockage correct du papier aide à garantir le bon déroulement des impressions. Suivez les recommandations ci-dessous :

• Pour les meilleurs résultats possibles, stockez le papier dans un environnement où la

température avoisine 21

• Stockez les boîtes de papier sur une palette ou une étagère, plutôt qu'à même le sol.

• Si vous stockez des ramettes individuelles de papier hors du carton d'origine, assurez-vous

qu'elles reposent sur une surface plane afin d'éviter tout recourbement des bords.

• Ne placez rien sur les ramettes de papier.

C et l'humidité relative 40 %.

Spécifications des supports

d'impression

Les tableaux ci-dessous fournissent des informations sur les sources d'alimentation standard et optionnelles, ainsi que sur les options de sortie, pour votre modèle d'imprimante, y compris les formats de papier que vous pouvez sélectionner dans le menu T aille papier et les grammages pris en charge.

Remarque: Si vous utilisez un format de papier non répertorié, sélectionnez le format

immédiatement supérieur à celui-ci.

Pour plus d'informations sur l'impression sur bristol et étiquettes, reportez-vous au Guide d'étiquettes et de bristols figurant sur le CD Pilotes.

T ai lle papier Dimensions

A4 210 x 297 mm

(8,27 x 11,7 po.)

A5 148 x 210 mm

(5,83 x 8,27 po.)

JIS B5 182 x 257 mm

(7,17 x 10,1 po.)

T622

T620

Bac 250 feuilles

Tiroir universel

réglable 250 feuilles

Bac 500 feuilles

Tiroir universel

réglable 400 feuilles

Chargeur multifonction

Bac 2000 feuilles

Chargeur d'enveloppes

Dispositif recto verso

Réceptacle standard

Réceptacle d'extension

Boîte à lettres

haute capacité

5réceptacles

Réceptacle

✓ ✓✓ ✓ ✓✓ ✓✓✓✓ ✓ Voir le

tableau

✓ ✓✓ ✓ ✓✓ ✓✓✓ ✓

Support de sortie de l'unité

✓ ✓✓ ✓ ✓✓ ✓✓✓✓ ✓

de finition.

Unité de finition

Lettre US 215,9 x 279,4 mm

✓ ✓✓ ✓ ✓✓ ✓✓✓✓ ✓

(8,5 x 11 po.)

Légal US 215,9 x 355,6 mm

(8,5 x 14 po.)

Exécutive US184,2 x 266,7 mm

(7,25 x 10,5 po.)

Folio US

216 x 330 mm (8,5 x 13 po.)

Statement

US Universel

139,7 x 215,9 mm (5,5 x 8,5 po.)

de 139,7 x 210 mm à 215,9 x 355,6 mm (de 5,5 x 8,27 po. à 8,5 x 14 po.)

de 69,85 x 127 mm à 229 x 355,6 mm (de 2,75 x 5 po. à

✓ ✓✓ ✓ ✓✓ ✓✓✓✓ ✓ Voir le

tableau

✓ ✓✓ ✓ ✓✓ ✓✓✓✓ ✓

Support de sortie de l'unité

✓ ✓✓ ✓ ✓ ✓✓✓✓ ✓

de finition.

✓ ✓✓ ✓ ✓ ✓✓ ✓

Voir le

✓ ✓✓✓ ✓✓ ✓ ✓✓ ✓

tableau

Support de sortie de l'unité de

✓ ✓✓✓

finition.

9,01 x 14 po.) de 148 x 182 mm à

215,9 x 355,6 mm (de 5,83 x 7,17 po . à

✓ ✓✓✓ ✓✓ ✓ ✓✓✓ ✓

8,5 x 14 po.)

Ce paramètre met la pag e au format 215,9 x 355 ,6mm (8,5 x 14 po.) à moin s qu e celui -ci ne soit in diqu é dans

le logiciel.

Ce format n'apparaît pas dans le menu Taille papier lorsque la détection du format est activée. Pour de plus

amples information s , repo rtez-vo us à la section Impression sur papier aux formats Folio US et Statement US.

T ai lle papier Dimensions

Enveloppe7 ¾98,4 x 190,5 mm

(3,875 x 7,5 po.)

Enveloppe9 98,4 x 225,4 mm

(3,875 x 8,9 po.)

Enveloppe10104,8 x 241,3 mm

(4,12 x 9,5 po.)

T622

T620

Bac 250 feuilles

Tiroir universel

réglable 250 feuilles

Bac 500 feuilles

Tiroir universel

réglable 400 feuilles

Chargeur multifonction

Bac 2000 feuilles

Chargeur d'enveloppes

Dispositif recto verso

Réceptacle standard

Réceptacle d'extension

Boîte à lettres

haute capacité

5réceptacles

Réceptacle

Unité de finition

✓ ✓✓✓✓✓✓Voir le

tableau

✓ ✓✓✓✓✓✓

Support de sortie de l'unité

✓ ✓✓✓✓✓✓

de finition.

Enveloppe DL110 x 220 mm

✓ ✓✓✓✓✓✓

(4,33 x 8,66 po.)

Enveloppe C5162 x 229 mm

(6,38 x 9,01 po.)

Enveloppe B5176 x 250 mm

(6,93 x 9,84 po.)

Autre enveloppe

98,4 x 162 mm

de 176 x 250 mm (de3,87 x 6,38 po.)

✓ ✓✓✓✓✓✓Voir le

tableau

✓ ✓✓✓✓✓✓

Support de sortie de l'unité de finition.

✓ ✓✓✓✓✓✓

à 6,93 x 9,84 po.)

Ce paramètre met la pag e au format 215,9 x 355 ,6mm (8,5 x 14 po.) à moin s qu e celui -ci ne soit in diqu é dans

le logiciel.

Ce format n'apparaît pas dans le menu Taille papier lorsque la détection du format est activée. Pour de plus

amples information s , repo rtez-vo us à la section Impression sur papier aux formats Folio US et Statement US.

Support d'impression

T622

T620

Bac 250 feuilles

Bac 500 feuilles

Chargeur

Bac 2000 feuilles

Chargeur

Dispositif recto

Réceptacle standard

Réceptacle

Boîte à lettres

haute capacité

Réceptacle

Papier ✓ ✓✓✓✓✓ ✓✓ ✓✓✓ Voir le tableau Bristol

✓ ✓✓✓✓ ✓✓ ✓ ✓

Transparents ✓ ✓✓✓✓ ✓ ✓ ✓ Etiquettes vinyle Etiquettes papier Etiquettes polyester

✓✓✓✓ ✓ ✓ ✓

✓ ✓✓✓✓ ✓ ✓ ✓

Support de sortie de l'unité de finition.

Unité de finition

Etiquettes double couche

L'impression d'étiquettes sur les imprimantes T620 et T622 nécessite un feutre de nettoyage d'unité de fusion

✓ ✓✓✓✓ ✓ ✓ ✓

pour étiquettes spécial qui empêche l'impression recto verso. Ce feutre de nettoyage est livré avec une cartouche d'étiquettes sp éciale pour l'impression sur étiquettes. Reportez-vous à la section Commande de

fournitures afin d'ob tenir plus d'i nf ormations sur la c omm ande d 'un f eu tre d e nett o y age d'unité de fus ion pour étiquettes.

Grammage du support d'impression

Chargeur

Tiroir intégré et bac Support d'impression

Type

Papier Papier

xérographique ou professionnel

500 feuilles

optionnel

de 60 à 176 g/m

granulosité dans le

sens de la longueur

(qualité de 16 à

47 livres)

Il est préférable d' util is er de s pa pi ers à granulosité dans le sens de la largeur pour des gr am ma ges sup érieurs

à 176 g/m

L'impression d'étiquettes avec votre imprimante nécessite un feutre de nettoyage d'unité de fusion pour

multifonction et bac 250 feuilles optionnel

60 à 135 g/m granulosité dans le sens de la longueur (qualité de 16 à 36 livres)

Chargeur d'enveloppes

Non recommandé

étiquettes spécial qui empêche l'impression recto verso.

Non recommandé. Pour sav oi r si v otre pl anche d' étiquettes v inyle répond aux critères de Lexmark, consultez le

site Web de Lexmark (www.le xm ark.com) et reche rchez la “ liste des convertisseurs ”. V ous po uv ez également utiliser le système de télécopie automatisé de Lexmark (LEXFAX™).

Les enveloppes 105 g sont limitées à un contenu de 25 % de coton.

Inclut des enveloppes uniquement dans le chargeur multifonction.

Grammage du support d'impression

Chargeur

Tiroir intégré et bac Support d'impression

Bristol : grammage maximal (à granulosité dans le sens de la longueur)

Bristol : grammage maximal (à granulosité dans le sens de la largeur)

Transparents Imprimante laser de 138 à 146 g/

Type

Fiche 163 g/m

Note 163 g/m

Couverture 176 g/m

Fiche 199 g/m

Note 203 g/m

Couverture 216 g/m

500 feuilles

optionnel

(qualité de 37 à

multifonction et bac 250 feuilles optionnel

120 g/m

135 g/m

163 g/m

176 g/m

de 138 à 146 g/m (qualité de 37 à 39 livres)

Chargeur d'enveloppes

Non recommandé

39 livres)

Etiquettes : grammage maximal

Papier 180 g/m

(qualité 48 livres)

Papier double couche

Polyester 220 g/m

180 g/m

(qualité 48 livres)

(qualité 59 livres)

Vinyle

300 g/m

(papier doublure

92 livres)

Il est préférable d' util is er de s pa pi ers à granulosité dans le sens de la largeur pour des gr am ma ges sup érieurs

à 176 g/m2.

L'impression d'étiquettes avec votre imprimante nécessite un feutre de nettoyage d'unité de fusion pour

étiquettes spécial qui empêche l'impression recto verso.

Non recommandé. Pour sav oi r si v otre pl anche d' étiquettes v inyle répond aux critères de Lexmark, consultez le

site Web de Lexmark (www.le xm ark.com) et reche rchez la “ liste des convertisseurs ”. V ous po uv ez également utiliser le système de télécopie automatisé de Lexmark (LEXFAX™).

Les enveloppes 105 g sont limitées à un contenu de 25 % de coton.

Inclut des enveloppes uniquement dans le chargeur multifonction.

163 g/m (qualité 43 livres)

220 g/m (qualité 59 livres)

260 g/m (papier doublure 75 livres)

Non recommandé

Grammage du support d'impression

Chargeur multifonction et bac 250 feuilles optionnel

de 140 à 175 g/m

Chargeur d'enveloppes

Non recommandé

Support d'impression

Formulaires intégrés

Type

Zone sensible à la pression

Tiroir intégré et bac

500 feuilles

optionnel

de 140 à 175 g/m

(doit entrer en premier dans l'imprimante)

Base papier (à granulosité dans le sens de la

de 75 à 135 g/m

(qualité de 20 à

36 livres)

de 75 à 135 g/m (qualité de 20 à 36 livres)

Non recommandé

longueur)

Enveloppes

grammage max imum pour un contenu 100 % coton : 90,3 g/

(24 livres)

Il est préférable d' util is er de s pa pi ers à granulosité dans le sens de la largeur pour des gr am ma ges sup érieurs

à 176 g/m

L'impression d'étiquettes avec votre imprimante nécessite un feutre de nettoyage d'unité de fusion pour

Qualité sulfite, sans bois ou jusqu'à 100 % de coton

Non recommandé de 60 à 105 g/m

(qualité de 16 à 28 livres)

de 60 à 105 g/m (qualité de 16 à 28 livres)

étiquettes spécial qui empêche l'impression recto verso.

Non recommandé. Pour sav oi r si v otre pl anche d' étiquettes v inyle répond aux critères de Lexmark, consultez le

site Web de Lexmark (www.le xm ark.com) et reche rchez la “ liste des convertisseurs ”. V ous po uv ez également utiliser le système de télécopie automatisé de Lexmark (LEXFAX™).

Les enveloppes 105 g sont limitées à un contenu de 25 % de coton.

Inclut des enveloppes uniquement dans le chargeur multifonction.

Support d'impression

Papier (à granulosité dans le sens de la longueur)

Bristol : grammage maximal (à granulosité dans le sens de la longueur)

Bristol : grammage maximal (à granulosité dans le sens de la largeur)

Grammage du support d'impression : options de sortie Boîte à lettres

Type

Papier xérographique ou professionnel

5réceptacles

de 60 à 90 g/m (qualité de 16 à 24 livres)

Fiche Non

recommandé

Note Non

recommandé

Couverture Non

recommandé

Fiche Non

recommandé

Note Non

recommandé

Couverture Non

recommandé

Réceptacle d'extension

de 60 à 176 g/m (qualité de 16 à 47 livres)

Réceptacle haute capacité

de 60 à 176 g/m (qualité de 16 à 47 livres)

Unité de finition

V oir le tableau

Grammage du papier pour l'unité de

163 g/m

(90 livres) 163 g/m

(100 livres) 176 g/m

(65 livres) 199 g/m

(110 livres) 203 g/m

(125 livres) 216 g/m

(80 livres)

163 g/m

(90 livres) 163 g/m

(100 livres) 176 g/m

(65 livres) 199 g/m

(110 livres) 203 g/m

(125 livres) 216 g/m

(80 livres)

finition.

Grammage du support d'impression : options de sortie

Support d'impression

Etiquettes : grammage maximal

Type

Papier Non

Papier double couche

Boîte à lettres 5réceptacles

recommandé Non

recommandé

Polyester Non

recommandé

Vinyle Non

recommandé

Formulaires intégrés

Enveloppes Qualité sulfite,

sans bois ou

Non recommandé

Non

recommandé jusqu'à 100 % de coton

Support de sortie de l'unité de finition

T ai lle du papie r Standard

Dimensions

Réceptacle d'extension

180 g/m

(qualité 48 livres) 180 g/m

(qualité 48 livres) 220 g/m

(qualité 59 livres) 300 g/m

(papier doublure 92 livres)

175 g/m

de 60 à 105 g/m (qualité de 16 à 28 livres)

Décalage Agrafage

Réceptacle haute capacité

180 g/m

(qualité 48 livres) 180 g/m

(qualité 48 livres) 220 g/m

(qualité 59 livres) 300 g/m

(papier doublure 92 livres)

175 g/m

de 60 à 105 g/m

(qualité de 16 à 28 livres)

Unité de finition

V oir le tableau

Grammage du papier pour l'unité de finition.

Non recommandé

A4 210 x 297 mm

✓✓ ✓

(8,27 x 11,7 po.)

A5 148 x 210 mm

(5,83 x 8,27 po.)

JIS B5 182 x 257 mm

✓

(7,17 x 10,1 po.)

Lettre US 215,9 x 279,4 mm

✓✓ ✓

(8,5 x 11 po.)

Légal US 215,9 x 355,6 mm

✓✓ ✓

(8,5 x 14 po.)

Exécutive US 184,2 x 266,7 mm

✓

(7,25 x 10,5 po.)

Folio US

216 x 330 mm

✓✓ ✓

(8,5 x 13 po.)

Statement US

139,7 x 215,9 mm (5,5 x 8,5 po.)

Le papier est transféré vers le tiroir de sortie sans être agrafé ni décalé.

Ce format n'apparaît pas dans le menu Taille papier lorsque la détection du format est activée. Pour de plus amples information s , repo rtez-vo us à la section Impression sur papier aux formats Folio US et Statement US.

Support d'impression

Papier Papier

Bristol : grammage maximal (à granulosité dans le sens de la longueur)

Bristol : grammage maximal (à

granulosité dans le sens de la largeur)

Type

xérographique ou professionnel

Fiche

Note 163 g/m

Couverture Non recommandé Non recommandé Non recommandé Fiche

Note

Grammage du papier pour l'unité de finition Standard

de 60 à 176 g/m (qualité de 16 à 47 livres)

163 g/m

(qualité 90 livres)

(qualité 100 livres)

199 g/m

(qualité 110 livres)

203 g/m

(qualité 125 livres)

Couverture

176 g/m

(qualité 65 livres)

Transparents Imprimante laser de 138 à 146 g/m

(qualité de 37 à 39 livres)

Décalage Agrafage

de 60 à 90 g/m (qualité de 16 à 24 livres)

Non recommandé Non recommandé

de 138 à 146 g/m (qualité de 37 à 39 livres)

de 60 à 90 g/m (qualité de 16 à 24 livres)

Non recommandé

Etiquettes Non recommandé Non recommandé Non recommandé Formulaires

intégrés

Le papier est transféré vers le tiroir de sortie sans être agrafé ni aligné.

Non recommandé Non recommandé Non recommandé

▲

Chargement du support

d'impression

Ce chapitre fournit des informations sur le chargement des différents tiroirs d'alimentation. Un chargement correct du papier permet d'éviter les bourrages et d'assurer un bon déroulement de vos impressions.

Avant de charger le papier, vous dev ez connaître l e côté d'impression recommandé. Cette information figure généralement sur l'emballage du papier.

Cliquez ci-dessous pour obtenir des informations sur le chargement d'une option particulière :

• Chargement d'un tiroir

• Chargement du chargeur multifonction

• Chargement des enveloppes

• Chargement du bac 2000 feuilles

Chargement d'un tiroir

Suivez ces instructions pour charger des supports d'impression dans un des tiroirs standard ou optionnels.

1 Retirez le tiroir. 2 Tirez sur l'onglet du guide de largeur et faites glisser ce dernier au maximum vers la droite du

tiroir.

3 Pressez le levier du guide de longueur et faites glisser le guide vers la position correcte pour le

format de papier chargé.

Tirez ici

Levier du guide de longueur

Guide de longueur

Guide de largeur

Repères de format de p apier

4 Placez le papier dans le tiroir avec le côté d'impression recommandé vers le bas pour une

impression simple et vers le haut pour une impression double face. Ne chargez pas de papier au-delà du repère de capacité de papier.

Tirez sur l'onglet du guide de largeur et faites glisser ce dernier vers la gauche jusqu'à l'appuyer légèrement contre le bord de la pile de papier.

Repère de capacité du tiroir

6 Ajustez la molette pour indiquer le format du papier actuellement chargé.

Remarque: Ce paramètre sert de rappel visuel uniquement ; il n'a aucun effet sur le

fonctionnement de l'imprimante.

7 Réinstallez le tiroir.

Chargement de papier à en-tête

Le chargement du papier à en-tête varie en fonction des options installées sur votre imprimante.

Sans unité de finition installée

Pour l'impression recto (une seule face) sur du papier à en-tête, placez le côté imprimé vers le bas comme illustré.

Pour l'impression recto verso sur du papier à en-tête, placez le côté imprimé vers le haut comme illustré.

Remarque: L'élément Chargem. papier permet d'imprimer des travaux recto (une face) sur du

papier à en-tête (ou autre support pré-imprimé) chargé spécifiquement pour l'impression recto verso. Pour de plus amples informations, reportez-vous à la section Chargem. papier.

Avec unité de finition installée

Pour l'impression recto (une seule face) sur du papier à en-tête, placez le côté imprimé vers le bas comme illustré.

Pour l'impression recto verso sur du papier à en-tête, placez le côté imprimé vers le haut comme illustré.

Remarque: L'élément Chargem. papier permet d'imprimer des travaux recto (une face) sur du

papier à en-tête (ou autre support pré-imprimé) chargé spécifiquement pour l'impression recto verso. Reportez-vous à Chargem. papier pour plus d'informations.

▲

Chargement du char geur

multif onction

Le chargeur multifonction accepte différentes tai lles et différents types de papier, tels que les transparents, les cartes postales, les cartes de visite et les enveloppes. Il est utile pour l'impression page par page sur du papier à en-tête, du papier de couleur ou tout type de papier spécial.

Souvenez-vous des capacités, des dimensions de papier et des conseils suivants lorsque vous utilisez le chargeur multifonction.

Capacité

La hauteur maximale de la pile est de 10 mm (0,4 po.). Le chargeur multifonction peut contenir environ :

• 100 feuilles de papier 75 g/m

• 10 enveloppes,

• 75 transparents.

(20 lb),

Dimensions du papier

Utilisez le chargeur multifonction pour les supports d'impression aux dimensions suivantes :

• Largeur – 69,85 mm à 229 mm,

• Longueur – 127 mm à 355,6 mm,

Pour une impression sans problème

• Chargez une seule taille de papier ou d'enveloppe à la fois dans le chargeur multifonction.

• Pour obtenir la meilleure qualité d'impression possible, utilisez uniquement des supports

d'impression de haute qualité, conçus pour les imprimantes laser. Pour plus d'informations sur ces supports, reporte z-vous à la section Choix de supports d'impression.

• Afin d'éviter les bourrages, n'ajoutez pas ou ne retirez pas de papier tant que le chargeur n'est

pas vide. Cette règle est valable pour tout type de support.

• N'ajoutez jamais de papier ou autre support dans le chargeur multifonction en cours

d'impression. Vous risqueriez de provoquer un bourrage papier.

• Le support d'impression doit être chargé côté à imprimer recommandé vers le haut et le haut

du support introduit en premier dans le chargeur multifonction.

• Ne posez pas d'objets sur le chargeur multifonction. Evitez également d'exercer une pression

trop forte ou d'appuyer dessus.

• Ne retirez pas les tiroirs d'alimentation pendant l'impression à partir du chargeur multifonction

ou lorsque le message Occupé est affiché sur le panneau de commandes. Vous risqueriez de provoquer un bourrage papier.

Remarque: Il est possible d'utiliser le chargeur multifonction lorsque le chargeur d'enveloppes

optionnel est installé.

Les icônes figurant sur le chargeur multifonction indiquent comment charger le papier, comment orienter les enveloppes et comment introduire le papier à en-tête pour une impression recto ou une impression recto verso. Si une unité de finition est installée, la méthode de chargement des documents à en-tête pour une impression recto verso diffère. Reportez-vous à la section Chargement de papier

à en-tête pour plus d'informations sur le chargement de documents imprimés sur du papier à en-tête.

Papier à en-tête recto

Papier à en-tête recto verso

Enveloppe

Remarque: L'élément Chargem. papier du menu Papier permet d'imprimer des travaux recto

(une face) sur du papier à en-tête (ou autre support pré-imprimé) chargé spécifiquement pour l'impression recto verso. Pour plus d'informations, reportez-vous à la section Chargem. papier.

Pour alimenter le chargeur multifonction :

1 Poussez le loquet d'ouverture inférieur. La porte du chargeur multifonction s'ouvre.

2 Localisez la barre métallique dans le renfoncement du chargeur multifonction. Poussez la

barre suffisamment loin de façon à l'ajuster au papier que vous prévoyez d'utiliser.

Faites glisser le guide de largeur au maximum vers la droite.

4 Préparez les supports d'impression avant de les charger.

– Déramez le papier ou ventilez les enveloppes. Veillez à ne pas plier ni froisser le papier.

Egalisez les bords sur une surface plane.

– Tenez les transparents par les bords et évitez de toucher la face à imprimer. Ventilez la

pile de transparents afin d'éviter les problèmes de bourrage. Veillez à ne pas rayer la face à imprimer et à ne pas laisser de traces de doigts.

Utilisez le limiteur de hauteur de pile pour déterminer la quantité de papier que vous pouvez charger.

Limiteur de hauteur de pile

6 Placez un type de support déterminé dans le char geur multifonction . Ne mélangez pas les

différents supports. Cliquez sur une rubrique pour plus d'informations sur le chargement :

– Chargement du papier et des transparents – Chargement d'enveloppes – Chargement de papier à en-tête

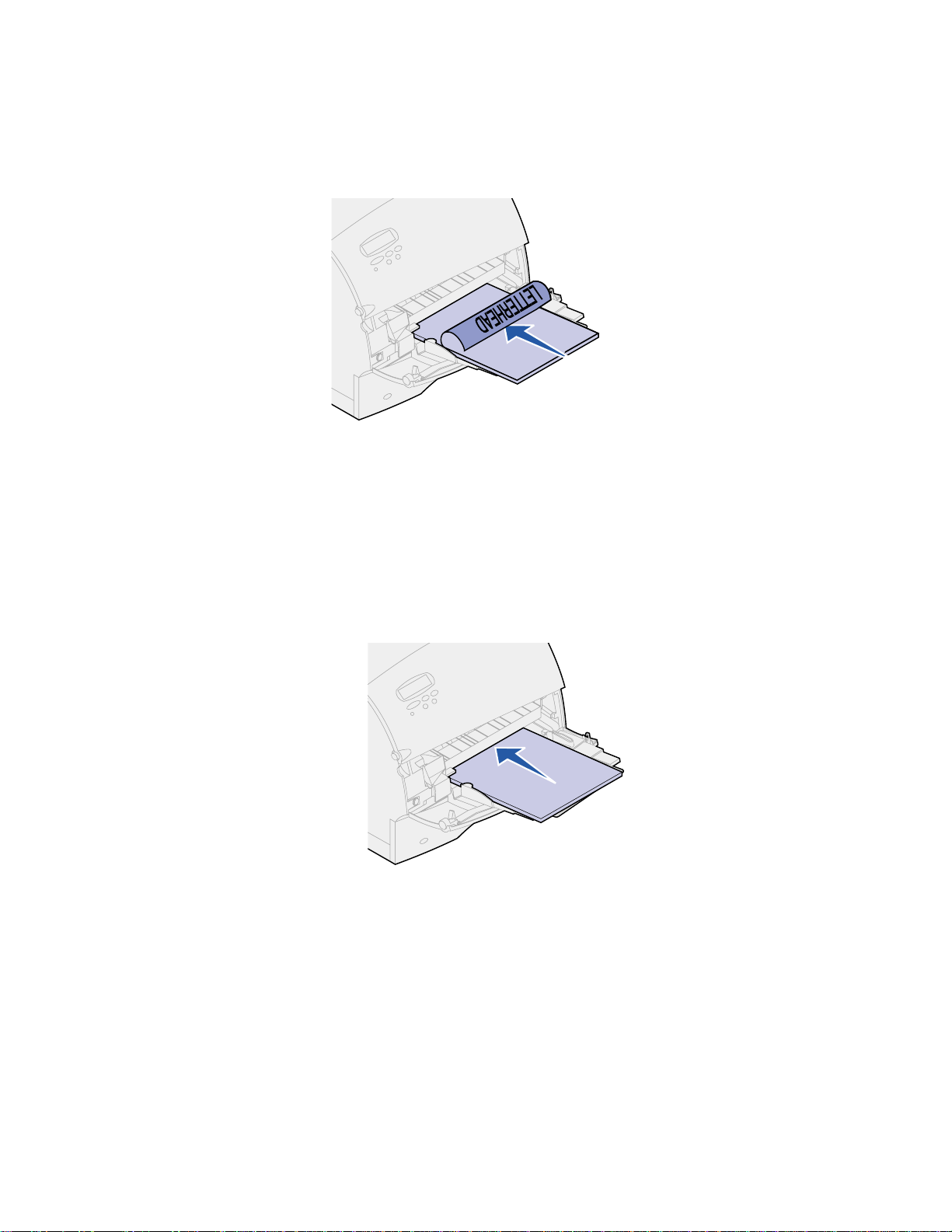

Chargement du papier et des transparents

a Chargez le papier bord gauche de la pile contre le limiteur de hauteur et face à imprim er

vers le haut.

b Passez à l'étape 7.

Chargement d'enveloppes

a Chargez les enveloppes rabat vers le bas avec la zone prévue pour le timbre et le rabat à

gauche. Insérez les enveloppes zone réservée au timbre en premier.

AVERTISSEMENT: N'utilisez jamais d'enveloppes timbrées, à attaches, à fenêtre, à revêtement

couché ou auto-adhésives. Ces enveloppes risquent d'endommager gravement l'imprimante.

Remarque: Si un bourrage se produit lors de l'impression des enveloppes, réduisez le nombre

d'enveloppes dans le chargeur.

b Passez à l'étape 7.

Chargement de papier à en-tête

La méthode de chargement du papier à en-tête dépend des options installées sur l'imprimante. Cliquez sur la rubrique correspondant à la config uration de votre impr im ant e.

• Ni unité recto verso ni unité de finition installée

• Une unité recto verso, mais pas d'unité de finition installée

• Une unité de finition, mais pas d'unité recto verso installée

• A la fois une unité recto verso et une unité de finition

installées

Ni unité recto verso ni unité de finition installée

Chargez le papi er à en-tête pour impression sur une seule face en plaçant la face avec le logo vers le haut comme illustré.

b Passez à l'étape 7.

Une unité recto verso, mais pas d'unité de finition installée

Chargez le papier à en-tête pour une impression recto verso en plaçant la face avec le logo vers le bas comme illustré.

b Passez à l'étape 7.

Remarque: L'élément Chargem. papier du menu Papier permet d'imprimer des travaux recto

(une face) sur du papier à en-tête (ou autre support pré-imprimé) chargé spécifiquement pour l'impression recto verso. Pour plus d'informations,

reportez-vous à la section Chargem. papier.

Une unité de finition, mais pas d'unité recto verso installée

Chargez le papi er à en-tête pour impression sur une seule face en plaçant la face avec le logo vers le haut comme illustré.

b Passez à l'étape 7.

A la fois une unité recto verso et une unité de finition installées

Chargez le papier à en-tête pour une impression recto verso en plaçant la face avec le logo vers le bas comme illustré.

b Passez à l'étape 7.

Remarque: L'élément Chargem. papier du menu Papier permet d'imprimer des travaux recto

(une face) sur du papier à en-tête (ou autre support pré-imprimé) chargé spécifiquement pour l'impression recto verso. Pour plus d'informations,

reportez-vous à la section Chargem. papier.

7 Faites glisser doucement le support d'impression aussi loin que possible dans le chargeur

multifonction. Ne forcez pas l'introduction du support d'impression au risque de le courber.

Faites glisser le guide largeur vers la gauche jusqu'à ce qu'il effleure le bord de la pile. Veillez à ne pas courber les supports d'impression.

9 Sélectionnez la source d'alimentation, la taille et le type de papier dans le logiciel, puis

choisissez le type et la taille du papier depuis le panneau de commandes de l'imprimante.

a Assurez-vous que la taille et le type du papier pour le chargeur multifonction (Taille tiroir

MF et Type chargeur MF) sont définis sur des valeurs appropriées au support d'impression chargé. (Reportez-vous aux sections Taille papier et Type papier pour plus d'informations sur ces paramètres.)

b Appuyez sur Reprise pour revenir à l'état Prêt.

Remarque: Les paramètres du logiciel risquent d'écraser les paramètres du panneau de

commandes.

Fermeture du chargeur multifonction

1 Retirez tout support d'impression du chargeur multifonction.

2 Repoussez la barre métallique pour replier le chargeur multifonction. 3 Fermez le capot du chargeur multifonction. ▲

Chargement des en veloppes

1 Ajustez le support en fonction de la taille des enveloppes utilisées :

– Fermé (repoussé vers l'imprimante) pour les enveloppes courtes. – Ouvert en position intermédiaire pour les enveloppes de taille moyenne. – Ouvert (étiré au maximum) pour les enveloppes de grande taille.

AVERTISSEMENT: Ne posez pas d'objets sur le chargeur d'enveloppes. Evitez également d'exercer

une pression excessive sur le chargeur ou d'appuyer dessus.

Basculez le galet presseur d'enveloppes vers l'arrière en direction de l'imprimante. Il reste en place.

3 Faites glisser le guide enveloppe jusqu'au bord droit.

Déramez la pile d'enveloppes et égalisez les bords sur une surface plane. Appuyez sur les coins pour les aplatir.

Ventilez les enveloppes. Ceci évite que les bords restent collés les uns aux autres et facilite l'introduction des enveloppes.

Remarque: Lorsque vous chargez des enveloppes, ne dépassez pas la t aille de p ile maxim um

de 64,7 mm (2,55 po.). Le chargeur peut recevoir un maximum de 85 enveloppes (75 g/m

de qualité supérieure).

5 Chargez la pile d'enveloppes rabat vers le bas avec la zone prévue pour le timbre et le rabat à

gauche. Introduisez les enveloppes dans le chargeur, zone réservée au timbre en premier. Laissez les enveloppes qui se trouvent au bas de la pile glisser un peu plus dans le chargeur.

AVERTISSEMENT: N'utilisez jamais d'enveloppes timbrées, à attaches, à fenêtre, à revêtement

couché ou auto-adhésives. Ces enveloppes risquent d'endommager gravement l'imprimante. Pour plus d'informations, reportez-vous à la section .

Remarque: N'essayez pas de forcer pour introduire un plus grand nombre d'enveloppes sous

le galet presseur au risque de provoquer un bourrage.

Faites glisser le guide enveloppe vers la gauche jusqu'à ce qu'il effleure la pile. Vérifiez que les enveloppes ne sont pas recourbées.

7 Abaissez le galet presseur d'enveloppes sur la pile.

8 Sélectionnez la source d'alimentation, la taille et le type depuis le logiciel. 9 Sélectionnez la taille et le type de papier depuis le panneau de commandes de l'imprimante :

a Assurez-vous que l'option Taille papier pour le chargeur d'enveloppes (Taille charg env)

est définie sur la taille du support chargé (reportez- vous à la section T aille papier pour plus d'informations sur ce paramètre).

b Appuyez sur Reprise pour revenir à l'état Prêt.

Remarque: Les paramètres du logiciel risquent d'écraser les paramètres du panneau de

commandes.

En cas de bourrage d'enveloppe, reportez-vous à la section Dégagement des bourrages papier.

▲

Chargement du bac 2000 feuilles

Pour obtenir de plus amples informations sur le chargement du tiroir optionnel 2000 feuilles, reportez-vous au Guide de l'utilisateur du tiroir 2000 feuilles disponible sur le Lexmark PRODUCT Publications CD fourni avec l'imprimante.

Chaîna ge des tiroir s

Le chaînage des tiroirs permet d'utiliser la fonction de chaînage automatique des tiroirs lorsque vous utilisez le même type et le même format de support dans plusieurs sources d'alimentation (tiroirs).

Par exemple, supposons que vous avez chargé deux tiroirs optionnels avec un support d'impression de même format et que les deux tiroirs sont définis sur le même type de papier. Lorsqu'un tiroir est vide, l'imprimante prend automatiquement du papier dans l'autre car elle détect e le chaînage des tiroirs.

Si vous utilisez un support d'impression différent pour chaque tiroir, l'option Type papier de chaque source dont le support d'impression est différent doit être définie sur une valeur unique afin de désactiver la f on cti on de chaînage automatique. Si tous les tiroirs ne sont pas définis sur le même type de papier lorsqu'ils sont liés, vous risquez d'imprimer un travail sur un type de papier inapproprié par mégarde.

Conseils pour éviter les bourrages

papier

Vous réduirez considérablement les risques de bourrage papier en veillant au choix des supports d'impression les mieux adaptés et à leur chargement. Si un bourrage se produit néanmoins, suivez la procédure de la section Dégagement des bourrages papier. E n cas de problèmes fréquents, assurez-vous de respecter les consignes suivantes.

• Reportez-vous à la section Chargement du s upport d'impression afin de charger le papier

correctement. Assurez-vous que les guides sont correctement positionnés.

• Ne surchargez pas les tiroirs. Assurez-vous que la pile ne dépasse pas la marque de capacité

située à l'intérieur du tiroir de papier.

• Ne retirez pas les tiroirs de papier pendant un travail d'impression.

• Déramez et égalisez la pile de papier avant de la charger.

• Déramez les piles d'étiquettes ou de transparents avant de les charger dans les tiroirs ou le

chargeur multifonction. Si un bourrage papier se produit dans le chargeur multifonction, chargez les supports d'impression une feuille à la fois.

• Ne chargez pas de papier plié, froissé, humide ou recourbé.

• Ne mélangez pas les types ou les tailles de papier dans un tiroir.

• Utilisez uniquement les supports d'impression recommandés. Reportez-vous à la section

Papier recommandé.

• Assurez-vous que le côté recommandé pour l'impression est placé vers le bas pour

l'impression recto dans tous les tiroirs.

• Conservez les supports d'impression dans un environnement approprié. Reportez-vous à la

section Humidité.

Remplacement de la cartouche

d'impression

Commandez une nouvelle cartouche d'impression lorsque le message Toner bas s'affiche pour la première fois afin de l'avoir à portée de main lorsque celle en place n'imprimera plus de manière satisfaisante. Reportez-vous à la section Commande de fournitures pour obtenir des informations sur la commande de cartouches d'impression.

Remarque: Il est déconseillé d'utiliser une cartouche provenant d'un autre fabricant que

Lexmark. La qualité d'impression et la fiabilité de l'imprimante ne peuvent pas être garantis si vous le faites. Pour obtenir les meilleurs résultats, utilisez des fournitures Lexmark.

Effectuez la procédure suivante pour remplacer la cartouche d'impression. Reportez-vous à la documentation livrée avec la cartouche pour obtenir des informations d'installation détaillées.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation . 2 Ouvrez les portes avant et retirez la cartouche d'impression.

AVERTISSEMENT: Ne touchez jamais le cylindre photoconducteur situé sous la cartouche

d’impression. Utilisez la poignée de la cartouche afin d'éviter de toucher cette zone.

3 Nettoyez l'imprimante. 4 Mettez la nouvelle cartouche d'impression en place, puis refermez les portes avant. 5 Replacez le dispositif de nettoyage de l'unité de fusion si vous imprimez sur des étiquettes

spéciales.

6 Branchez le cordon d'alimentation sur une prise correctement mise à la terre, puis mettez

l'imprimante sous tension.

Suivez les instructions figurant sur l'emballage afin de renvoyer la cartouche usagée à Lexmark pour son recyclage.

Lorsque vous renvoyez une cartouche, vous contribuez à un effort de recyclage mondial qui ne vous demande aucune participation financière.

Remarque: La garantie de la cartouche d'impression est annulée par tout remplissage non

autorisé.

Remplacement du rouleau de

chargement

Il est nécessaire de commander un nouveau kit de rouleau de chargement lorsque des tâches de toner apparaissent sur les pages imprimées. Reportez-vous à la section Commande de fournitures pour obtenir des informations sur la commande d'un rouleau de chargement.

Effectuez la procédure suivante pour remplacer le rouleau de chargement. Reportez-vous à la documentation livrée avec le rouleau pour obtenir des informations d'installation détaillées.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation . 2 Ouvrez les portes avant et retirez la cartouche d'impression. 3 Retirez l'ancien rouleau de chargement. 4 Installez le nouveau. 5 Remettez la cartouche d'impression en place, puis fermez les portes avant. 6 Branchez le cordon d'alimentation sur une prise correctement mise à la terre. 7 Réinitialisez le compteur de maintenance.

Remplacement du rouleau de

transfert

Il est nécessaire de commander un nouveau rouleau de transfert lorsque des caractères clairs ou des tâches de toner apparaissent sur les pages imprimées. Reportez-vous à la section Commande de

fournitures pour passer commande d'un rouleau de transfert.

Effectuez la procédure suivante pour remplacer le rouleau de transfert. Reportez-vous à la documentation livrée avec le rouleau pour obtenir des informations d'installation détaillées.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation . 2 Ouvrez les portes avant et retirez la cartouche d'impression. 3 Retirez l'ancien rouleau de transfert. 4 Installez le nouveau. 5 Remettez la cartouche d'impression en place, puis fermez les portes avant. 6 Branchez le cordon d'alimentation sur une prise correctement mise à la terre. 7 Réinitialisez le compteur de maintenance.

Remplacement de l'unité de fusion

Il est nécessaire de commander une nouvelle unité de fusion lorsque des tâches de toner apparaissent sur les pages imprimées. Reportez-vous à la section Commande de fournitures pour obtenir des informations sur la commande d'une unité de fusion.

Effectuez la procédure suivante pour remplacer l'unité de fusion. Reportez-vous à la documentation livrée avec l'unité pour obtenir des informations d'installation détaillées.

ATTENTION: L'unité de fusion est brûlante ! Mettez l'imprimante hors tension et attendez vingt

minutes avant de procéder au remplacement.

1 Mettez l'imprimante hors tension, débranchez le cordon d'alimentation, puis attendez vingt

minutes.

2 Retirez le capot supérieur ainsi que toutes les options de sortie. Si le dispositif recto verso est

installé, retirez-le.

3 Retirez le capot de l'unité de fusion 4 Soulevez le dispositif de nettoyage de l'unité de fusion afin de le retirer. 5 Ouvrez la porte d'accès arrière, puis retirez le redirec teur. 6 Retirez l'ancienne unité de fusion.

Remarque: Pour obtenir de meilleurs résultats, nous vous conseillons d'utiliser des fournitures

Lexmark. Si vous résidez aux Etats-Unis ou au Canada, appelez le 1-800-438-2468 pour obtenir des informations sur les revendeurs agréés Lexmark de votre région. Pour les autres pays, contactez le revendeur de votre imprimante.

7 Installez la nouvelle unité de fusion, puis replacez le redirecteur. 8 Fermez la porte d'accès arrière, puis replacez le capot de l'unité de fusion. 9 Si vous disposez d'un dispositif recto verso, réinstallez-le. Remettez en place toutes les

options de sortie ainsi que le capot supérieur de l'imprimante .

10 Branchez le cordon d'alimentation sur une prise correctement mise à la terre. 11 Réinitialisez le compteur de maintenance.

Remplacement de la cartouche

d'agrafes

Lorsque le message Ajoutez agrafes ou Plus d' agrafes apparaît sur le panneau de commandes, effectuez la procédure suivante pour insérer une nouvelle cartouche d'agrafes dans l'unité de finition. Reportez-vous aux illustrations figurant dans la porte d'accès de l'agrafeuse pour plus d'informations. Pour savoir comment commander des cartouches d'agrafes, reportez-vous à la section Commande

de fournitures.

Remarque: Si Alarme agrafes est défini sur Simple, l'imprimante suspend ses travaux et affiche

le message Chargez agrafes. Installez une nouvelle cartouche d'agrafes ou appuyez sur agrafes est défini sur Continu, l'imprimante affiche le message Chargez agrafes et poursuit l'impression.

1 Ouvrez la porte d'a ccès de l'agrafeuse et tirez sur l'onglet de couleur pour retirer le support de

la cartouche d'agrafes.

Remarque: Une partie de la plaque d'agrafes reste dans le support de la cartouche lorsque ce

message apparaît. Ne la retirez pas. Installez une nouvelle cartouche d'agrafes pour compléter la plaque d'agrafes.

Reprise pour effacer le message et reprendre l'impression. Si Alarme

2 Retirez la cartouche d'agrafes vide. 3 Installez la nouvelle cartouche. 4 Réinstallez le support de la cartouche et refermez la porte d'accès de l'agrafeuse.

Init. agrafeuse s'affiche à l'écran. L'initialisation est automatique et assure le bon fonctionnement de l'agrafeuse.

Réinitialisation du compteur de

maintenance

Après avoir remplacé toutes les options du kit de maintenance, réinitialisez le compteur de maintenance :

1 Appuyez sur les boutons Sélectionner et Retour. Tout en les maintenant enfoncés, mettez

l'imprimante sous tension.

2 Relâchez les boutons lorsque le message Autotest à mise sous te nsion s'affiche.

L'imprimante est mise sous tension, puis Menu Config apparaît sur la premi ère ligne de l'écran.

3 Appuyez sur Menu jusqu’à ce que le menu Réin. compt. maint apparaisse, puis appuyez sur

Sélectionner.

Réinitialiser apparaît sur la deuxième ligne de l'écran.

4 Appuyez sur Sélectionner.

Réin. compt. ma int apparaît brièvement à l'écran, puis est remplacé par Menu Config sur la première ligne et Réinit. compt. maint sur la deuxième.

5 Appuyez sur Menu jusqu’à ce que Quitter Config apparaisse, puis appuyez sur

Sélectionner.

Activation des chang. de menus apparaît brièvement, puis Autotest à mise sous tension s'affic he. L'état de l'imprimante repasse sur Prêt.

Commande de fournitures

Pour obtenir de meilleu rs résultats, nous vous conseillons d'utiliser des fournitures Lexmark. Si vous résidez aux Etat-Unis ou au Canada, appelez le 1-800-438-2468 pour obtenir des informations sur les revendeurs agréés Lexmark de votre région ou visitez le site Web de Lexmark à l'adresse

www.lexmark.com. Pour les autres pays, contactez le revendeur de votre imprimante.

Kit de maintenance

80 Maintenance prévue apparaît à l'écran après 300 000 impressions afin de vous avertir qu'il est temps de remplacer les éléments de maintenance de l'imprimante. Commandez un kit de maintenance lorsque 80 Maintenance prévue apparaît pour la première fois à l'écran. Ce kit contient tous les éléments nécessaires pour remplacer l'unité de fusion, le rouleau de chargement ainsi que le rouleau de transfert. Reportez-vous au tableau suivant pour connaître la référence du kit correspondant à votre imprimante.

Description Référence

Kit de maintenance pour T622(n) 220 V, 875 W

Kit de maintenance pour T622(n) 115 V, 875 W

Kit de maintenance pour T620(n) 220 V, 875 W

Kit de maintenance pour T620(n) 115 V, 875 W

99A2410

99A2411

11K2407

11K2408

Pour obtenir des informations relat ives à la maintenance de l'unité de finit ion, veuillez consulter le guide de Référence StapleSmart fourni avec votre unité de finition.

Cartouches d'impression

Commandez une nouvelle cartouche d'impression lorsque Niveau toner bas apparaît pour la première fois à l'écran afin de l'avoir à portée de main lorsque la cartouche en place n'imprimera plus de manière satisfaisante.

Trois cartouches d'impression Prebate™ et deux cartouches d'impression à prix normal sont spécialement conçues pour votre imprimante :

Taux de Référence des cartouches d'impression Prebate

12A6860 10 000 pages

Rendement moyen

couverture

(approximatif)

12A6865 30 000 pages 12A6869 (cartouche pour étiquette s li vrée

avec un feutre de nettoyage de l'unité de fusion pour étiquettes

Vendues à prix spécial car il est entendu que vous retournerez les cartouches vides

uniquement à Lexmark. Pour les cartouches à prix normal sans obligation de retour des cartouches vides, commandez la référence 12A6760 (10 000 pages) ou 12A6765 (30 000 pages).

Les feutres de netto yage de l'unité de fusion pour étiquettes sont déconseillés pour

l'impression recto verso.

)

30 000 pages

Feutre de nettoyage de l'unité de fusion pour étiquettes

Un feutre de nettoyage de l'unité de fusion spécial étiquettes doit être utilisé avec les étiquettes afin d'optimiser la fiabilité de l'alimentation. Des feutres de nettoyage sont livrés avec la cartouche d'impression lorsque vous commandez la référence 12A6869. Vous pouvez également en commander séparément en utilisant la référence 99A0725.

Les feutres de nettoyage de l'unité de fusion pour étiquettes sont déconseillés pour l'impression recto verso.

Rouleau de chargement

Commandez la référence 99A1017.

Rouleau de transfert

Commandez la référence 99A1015.

Agrafes

Les cartouches d'agrafes contiennent 3000 agrafes. Précisez la référence 11K3188 pour commander un lot de trois cartouches d'agrafes.

Unité de fusion

Commandez une unité de fusion lorsque 80 Maintenance prévue apparaît pour la première fois à l'écran. Reportez-vous au tableau suivant pour connaître la référence de l'unité de fusion correspondant à votre imprimante.

Description Référence

Unité de fusion pour T622(n) 115 V, 875 W

Unité de fusion pour T622(n) 220 V, 875 W

Unité de fusion pour T620(n) 115 V, 875 W

Unité de fusion pour T620(n) 220 V, 875 W

▲

99A2405

99A2404

99A2402

99A2401

Stocka ge des f ournitures

Conservez les fournitures dans leur emballage d'origine jusqu'à ce que vous soyez prêt à les installer. Ne les stockez pas dans les conditions suivantes :

• Températures dépassant 43°C (110°F)

• Environnement avec changements extrêmes du taux d'humidité ou

de la température

• Lumière directe du soleil

• Endroits poussiéreux

• Dans une voiture pendant une longue période

• Environnement avec émissions nocives

• Environnement salin

Vérification d'une imprimante qui ne

répond pas

En cas de problème, assurez-vous des points suivants :

• Le cordon d'alimentation de l'imprimante est connecté à l'imprimante et branché sur une prise

de courant correctement mise à la terre.

• Le bouton marche/arrêt est en position marche.

• L'alimentation électrique n'est coupée par aucun interrupteur ou coupe-circuit.

• Les autres appareils électriques branchés sur cette source d'alimentation électrique

fonctionnent.

• Eteignez l'imprimante, attendez 10 secondes environ, puis rallumez l'imprimante. Cela suffit

souvent à résoudre le problème.

• Les paramètres des pilotes de l'imprimante sont corrects.

Remarque: Si un message d'erreur s'affiche, reportez-vous à la section Explication des

messages de l'imprimante.

Dégagement des bourrages papier

Vous réduirez considérablement les risques de bourrage papier en veillant au choix des supports d'impression les mieux adaptés et à leur chargement. (Reportez-vous aux suggestions de la section

Conseils pour éviter les bourrages papier.) Si un bourrage se produit néanmoins, procédez comme

indiqué dans cette section. Pour faire disparaître les messages de bourrage papier, vous devez dégager tout le papier bloqué sur

le trajet du papier. Appuyez sur la touche une nouvelle copie de la page qui était restée bloquée si le paramètre Correct bourrage est défini sur la valeur En fonction ou Auto ; cependant, le paramètre Auto, ne garantit pas que cette page sera imprimée.

Identification des zones de bourrage papier

Consultez le schéma on page 76 pour connaître le trajet du papier dans l'imprimante ainsi que les options et les zones dans lesquelles les bourrages se produisent. Ce trajet varie en fonction de la source d'alimentation et du réceptacle.

Reprise pour reprendre l'impression. L'imprimante imprime

Remarque : En cas de bourrage dans le chargeur multifonction, le message

250 Bourrage pap

s'affiche. Le message 260

Bourrage pap

signale un bourrage lors de l'introduction d'une enveloppe. Ces deux types de bourrages se produisent de la même manière.

Remarque : Le message 24 x

Bourrage pap

bourrage dans n'importe lequel des tiroirs, y compris le bac 2000feuilles. x précise le tiroir dans lequel s'est produit le bourrage. Les bourrages peuvent survenir entre deux ou trois tiroirs, sur la surface inclinée d'un tiroir ou entre un tiroir, le dispositi f recto v erso et les tiroirs intégrés de l'imprimante.

indiqué ici

201 Paper Jam

200 Paper Jam

60 Paper Jam

250 Paper Jam

230 Paper Jam

24x Paper Jam

peut indiquer un

Remarque : Le message 27x Bourrage pap indique un

bourrage dans le réceptacle d'extension (voir illustration), la boîte à lettres 5 réceptacles ou dans le réceptacle haute capacité. x précise l'option de sortie. Les zones de bourrage indiquées concernent toutes le options de sortie.

27x Paper Jam 28x Bourrage pap

Remarque : Le message 28x

Bourrage pap s'affiche uniquement lorsque le bourrage se produit au niveau de l'unité d finition.

202 Paper Jam

230 Paper Jam

Accès aux zones de bourrage papier

Pour accéder aux zones de bourrage papier, ouvrez les portes et les capots, retirez les tiroirs et les dispositifs optionnels. Si l'imprimante est équipée d'un chargeur multifonction, celui-ci est visible lorsque la porte avant inférieure est ouverte. L'illustration indique l'emplacement des sources d'alimentation et les zones éventuelles de bourrage papier.

Boîte à lettres 5réc ep tac le s , porte arrière Réceptacle d'extension, porte arrière (réceptacle haute capacité et unité de finition non illustrés).

Porte a rrière de l'imprimante

Dispositif recto verso optionnel, porte arrière

Porte avant inférieure (abaissée lorsque le chargeur d'enveloppes est installé)

Tiroir intégré

Porte avan t supérieure

Chargeur d'enveloppes

Dispositif recto verso optionnel, capot avant

Tiroirs optionnels

Remarque : Toutes les illus trations de cette section présentent l'imprimante selon sa configuration standard à moins que la présentation d'options d'alimentation ou de sortie ne soit nécessaire.

200 et 201 Bourrage pap Retirez cart.

Le message 200 Bourrage pap indique que le papier est bloqué dans la zone située sous la cartouche d'impression. Il est donc nécessaire de retirer cette dernière. Le message 201 Bourrage pap indique que le bourrage se situe plus loin dans l'imprimante.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

1 Poussez le loquet d'ouverture et ouvrez les portes avant supérieure et inférieure de

l'imprimante.

ATTENTION: La partie interne située à l'arrière de l'imprimante peut être brûlante.

2 Saisissez la cartouche d'impression par sa poignée, tirez-la vers le haut en direction de la

porte supérieure, puis vers vous.

AVERTISSEMENT: Ne touchez jamais le cylindre photoconducteur situé sous la cartouche

d’impression. Utilisez la poignée de la cartouche afin d'éviter de toucher cette zone.

Mettez la cartouche d'impression de côté.

Remarque:

Ne laissez pas la cartouche d'impression exposée trop longtemps à la lumière .

3 Poussez doucement le levier de dégagement des galets d'entraînement vers l'arrière de

l'imprimante.

Tirez le papier vers le haut et vers vous.

Remarque: Le papier peut être recouvert de toner en poudre, qui risque de salir les vêtements

et la peau.

Si le papier ne se dégage pas immédiatement lorsque vous tirez dessus, n'insistez pas. Vous devez pouvoir y accéder par la porte arrière. Reportez-vous à la section Entre le chargeur

d'enveloppes et l'imprimante pour plus d'informations.

5 Réinstallez la cartouche d'impression. 6 Fermez les portes avant supérieure et inférieure.

202 Bourrage pap Ouv. porte arr.

Les bourrages qui entraînent l'affichage du message 202 Bourrage pap nécessitent l'ouverture de la porte arrière de l'imprimante.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

Pour plus d'informations sur le dégagement du bourrage, cliquez sur la rubrique correspondant à la zone au niveau de laquelle le bourrage s'est produit :

• Avant d'atteindre le réceptacle standard

• Lors de sa sortie vers le réceptacle standard

Avant d'atteindre le réceptacle standard

Ouvrez la porte arrière.

2 Retirez le papier situé sur la partie visible.

– Si la moitié de la feuille est visible, saisissez-la des deux côtés et tirez-la doucement vers

l'extérieur.

– Si du papier est toujours bloqué dans la zone de l'unité de fusion, ouvrez la porte avant

supérieure et retirez le papier.

– Si l'extrémité de la feuille est visible, tirez le papier vers l'extérieur.

Si le papier ne se dégage pas immédiatement lorsque vous tirez dessus, n'insistez pas. Retirez la cartouche d'impression, puis tirez le papier vers l'extérieur.

3 Fermez la porte arrière.

Lors de sa sortie vers le réceptacle standard

Tirez dessus pour l'extraire.

Si le papier ne se dégage pas immédiatement lorsque vous tirez dessus, n'insistez pas. Ouvrez la porte avant supérieure de l'imprimante et retirez le papier.

230 Bourrage pap Vérif. rec/ v er

Les bourrages qui entraînent l'affichage du message 230 Bourrage pap nécessitent l'ouverture du capot avant du dispositif recto verso.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

1 Ouvrez la porte arrière du dispositif recto verso.

2 Regardez sous la porte arrière du dispositif recto verso si vous apercevez le bord du papier

afin de déterminer la position dans laquelle le papier est bloqué :

– Si un petit bout est visible à l'intérieur du dispositif recto verso près de la paroie interne,

saisissez-le et tirez dessus. Si vous n'y arrivez pas, reportez-vous à l'step 6.

– Si vous apercevez seulement un petit morceau de papier vers l'arrière de l'imprimante, ne

tirez pas dessus ; il peut être plus facile d'y accéder de l'intérieur de l'imprimante. Reportez-vous à la section 200 et 201 Bourrage pap Retirez cart. pour plus d'informations.

– Si une grande partie du papier est visible, procédez comme suit.

3 Si le papier est dans la position suivante, tirez-le vers le haut dans votre direction :

Si le papier est dans la position suivante, tirez-le vers le bas et sortez-le :

5 Fermez la porte arrière du dispositif recto verso. Vérifiez qu'elle est bien enclenchée.

6 Repérez les zones de renfoncement de part et d'autre du capot avant du dispositif recto verso. 7 Tirez doucement le capot avant du dispositif recto verso vers l'extérieur.

Si le bord du papier est visible, tirez-le vers le haut pour l'extraire.

S'il n'est pas visible, passez à l' step 9. Sinon, fermez le capot avant du dispositif recto verso.

9 Faites glisser le tiroir intégré vers l'extérieur.

10 Retirez toute feuille de papier située dans le capot avant du dispositif recto verso.

Intérieur du dispositif recto ve rso

11 Refermez le capot avant du dispositif recto verso. Vérifiez qu'il est bien enclenc hé. 12 Insérez de nouveau le tiroir dans l'imprimante.

24x Bourrage pap Vérif. tir x

Les bourrages dans les quatre zones suivantes entraînent l'affichage du message 24x Bourrage pap ; x représentant le numéro du tiroir dans lequel le bourrage s'est produit.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

Pour plus d'informations sur le dégagement du bourrage, cliquez sur la rubrique correspondant à la zone au niveau de laquelle le bourrage s'est produit :

• Sur la surface inclinée d'un tiroir ou entre deux tiroirs

• Entre trois tiroirs

(Ce bourrage peut arriver si vous utilisez du papier au format légal US dans les tiroirs ou si un bac optionnel 250 feuilles est installé avec d'autres bacs optionnels.)

• Entre un tiroir, le dispositif recto verso et le tiroir intégré

• Entre le chargeur d'enveloppes et l'imprimante

• Dans le bac 2000 feuilles

Sur la surface inclinée d'un tiroir ou entre deux tiroirs

Ouvrez le tiroir d'alimentation à moi tié.

2 Retirez la feuille de papier en fonction de la zone dans laquelle elle est bloquée:

– Si elle se trouve sur la surface inclinée à l'avant du tiroir, retirez-la directement.

– Si elle se situe dans une zone de transition entre deux tiroirs, tirez la vers le haut pour

l'extraire.

– Si vous n'apercevez pas du tout la feuille, reportez vous à la section Entre trois tiroirs

pour dégager le bourrage.

3 Replacez le tiroir dans son support.

Entre trois tiroirs

Ce type de bourrage peut se produire si vous utilisez du papier au format légal US dans les tiroirs ou si un bac optionnel 250 feuilles est installé avec d'autres bacs optionnels.

1 Retirez le tiroir d'alimentation du support. Si vous n'apercevez qu'un petit morceau de la

feuille, ne tirez pas dessus pour la sortir.

2 Replacez le tiroir avec précaution. 3 Retirez le tiroir qui se trouve juste au-dessus de celui que vous venez de refermer. 4 Tirez sur le papier vers le haut ou vers le bas. S'il résiste dans un sens, essayez l'autre.

5 Replacez le tiroir dans son support.

Remarque: Lorsque ce type de bourrage se produit, il se peut qu'une autre feuille soit bloquée

sous la cartouche d'impression. Retirez cette dernière ainsi que toute feuille bloquée, puis réinstallez la cartouche d'impression.

Entre un tiroir, le dispositif recto verso et le tiroir intégré

Retirez le tiroir d'alimentation du support. Si vous n'apercevez qu'un petit morceau de la feuille, ne tirez pas dessus pour la sortir.

2 Ouvrez doucement le capot avant du dispositif recto verso.

Retirez le tiroir intégré de l'imprimante. Si vous apercevez le bord du papier dans le tiroir intégré :

a Tirez la feuille vers le bas et sortez-la.

b Insérez entièrement le tiroir dans l'imprimante. c Refermez le capot avant du dispositif recto verso. Vérifiez qu'il est bien enclenché.

Si vous n'apercevez pas le bord de la feuille dans le tiroir intégré :

a Replacez le tiroir dans l'imprimante. b Ouvrez les portes avant supérieure et inférieure de l'imprimante. c Retirez la cartouche d'impression.

AVERTISSEMENT: Ne touchez jamais le cylindre photoconducteur situé sous la cartouche

d’impression. Utilisez la poignée de la cartouche afin d'éviter de toucher cette zone.

Vous devriez maintenant voir le bord d'entraînement de la feuille.

Remarque: Le papier est peut-être recouvert de toner en poudre, qui risque de salir les

vêtements et la peau.

d Poussez doucement le levier de dégagement des galets d'entraînement vers l'arrière de

l'imprimante.

e Tirez de nouveau sur le papier.

f Réinstallez la cartouche d'impression.

Alignez les glissières de la cartouche sur les fentes du support. Utilisez les flèches colorées à l'intérieur de l'imprimante pour la positionner. Guidez la cartouche d'impression vers le bas afin de l'enclencher.

g Fermez les portes avant supérieure et inférieure de l'im primante. h Insérez entièrement le tiroir dans l'imprimante.

Dans le bac 2000 feuilles

Ouvrez la porte de chargement.

2 Appuyez sur le bouton de descente du tiroir élévateur. 3 Dégagez le bourrage papier. Enlevez tout le papier du trajet qu'il suit dans le bac et

l'imprimante.

Bouton de descente du tiroir élévateur

4 Assurez-vous que la pile de papier est droite et alignée ; sinon, un autre bourrage papier

risque de se produire.

5 Fermez la porte. 6 Attendez quelques secondes pour permettre au tiroir élévateur de remonter. 7 Appuyez sur la touche Reprise pour reprendre l'impression.

250 Bourrage pap Vérif. charg. MF

Tirez doucement sur le support d'impression bloqué dans le chargeur multifonction.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

260 Bourrage pap Vérif charg env.

Les bourrages d'enveloppes sont susceptibles de se produire dans deux zones.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

Pour plus d'informations sur le dégagement du bourrage, cliquez sur la rubrique correspondant à la zone au niveau de laquelle le bourrage s'est produit :

• A l'entrée du chargeur d'enveloppes

• Entre le chargeur d'enveloppes et l'imprimante

A l'entrée du chargeur d'enveloppes

Les enveloppes étant insérées en partant du bas de la pile, l'enveloppe bloquée est celle située en bas de la pile.

1 Soulevez le galet presseur d'enveloppes. 2 Basculez ce dernier vers l'arrière en direction de l'imprimante. 3 Retirez la pile d'enveloppes du chargeur. 4 Tirez doucement l'enveloppe bloquée vers vous.

5 Replacez la pile d'enveloppes dans le chargeur. 6 Ajustez le guide enveloppe. 7 Replacez le galet presseur d'enveloppes sur la pile.

Remarque: Si d'autres bourrages d'enveloppes se produisent, répétez ces étapes et chargez

une seule enveloppe entre les étapes 4 et 5. Cette opération peut résoudre le problème.

Entre le chargeur d'enveloppes et l'imprimante

Soulevez le galet presseur d'enveloppes.

2 Basculez ce dernier vers l'arrière en direction de l'imprimante. 3 Retirez la pile d'enveloppes du chargeur. 4 Enfoncez le support d'enveloppes pour le fermer.

5 Ouvrez la porte avant supérieure de l'imprimante. 6 Soulevez légèrement le chargeur d'enveloppes et retirez-le de l'imprimante. Mettez-le de côté.

Retirez l'enveloppe de l'imprimante.

Remarque: Il peut s'avérer nécessaire de retirer la cartouche d'impression pour dégager

l'enveloppe. Pour plus d'informations, reportez-vous à la section de réinstallation

de la cartouche d'impression.

8 Réinstallez le chargeur d’enveloppes. Vérifiez qu'il est bien enclenché.

9 Fermez la porte avant supérieure de l'imprimante. 10 Replacez la pile d'enveloppes dans le chargeur. 11 Ajustez le guide enveloppe. 12 Replacez le galet presseur d'enveloppes sur la pile.

27x Bourrage pap Vérif. récept. x

Les bourrages dans les deux zones suivantes entraîne l'affichage du message 27x Bourrage pap, où x représente le numéro du réceptacle dans lequel le bourrage s'est produit.

Remarque: Pour faire disparaître le message, vous devez dégager tout le papier bloqué sur le

trajet du papier.

Les feuilles coincées dans les options de sortie (réceptacle supplémentaire, réceptacle haute capacité ou boîte à lettres 5 réceptacles) peuvent se trouver :

• Dans un réceptacle optionnel

• Entre les options de sortie

Dans un réceptacle optionnel

Un bourrage peut se produire lorsque le papier sort vers un réceptacle optionnel et :

• Une partie importante de la feuille est visible

• Une petite partie de la feuille est visible

Une partie importante de la feuille est visible

1 Tirez directement sur la feuille. Si elle résiste, n'insistez pas et passez à l'étape suivante.

2 Poussez les loquets de la porte arrière vers le centre. La porte arrière s'ouvr e et s'aba is se.

Remarque: En cas de bourrage dans le réceptacle haute capacité, ouvrez les deux portes

arrière.

Dégagez le papier s'il est pris dans les galets d'entraînement, puis tirez dessus pour l'extraire.

4 Refermez toutes les por tes arr i ère.

Une petite partie de la feuille est visible

Essayez de tirer la feuille depuis l'avant du réceptacle. Si vous n'y arrivez pas, procédez comme suit :

1 Poussez les loquets de la porte arrière vers le centre. La porte arrière s'ouvr e et s'aba is se.

2 Répétez cette opération pour l'option de sortie installée au-dessus de l'option au niveau de

laquelle le bourrage s'est produit.

Remarque: En cas de bourrage dans le réceptacle haute capacité, ouvrez les deux portes

arrière.

Tirez sur la feuille pour l'extraire de l'option de sortie.

4 Refermez toutes les por tes arr i ère. Vérifiez que tous les loquets sont fermés.

Entre les options de sortie

Poussez les loquets de la porte arrière vers le centre. La porte arrière s'ouvr e et s'aba is se.

2 Répétez cette opération pour l'option de sortie installée au-dessus de l'option au niveau de

laquelle le bourrage s'est produit.

Remarque: En cas de bourrage dans le réceptacle haute capacité, il peut s'avérer nécessaire

d'ouvrir les deux portes arrière de cette option.

3 Tirez sur la feuille pour l'extraire de l'option de sortie.

4 Refermez toutes les por tes arr i ère. Vérifiez que tous les loquets sont fermés.

28x Bourrage pap

Un bourrage dans l'unité de finition optionnelle entraîne l'affichage du message 28x Bourrage pap ; x représentant des zones de bourrage précises. La deuxième ligne du panneau de commandes

indique la zone de bourrage. Les messages possibles liés à 28x Bourrage pap sont les suivants :

• 280 Bourrage pap Vérif.unité fin.

• 281 Bourrage pap Vérif.unité fin.

Remarque: Reportez-vous à la section Dégagement des bourrages d'agrafe pour de plus

amples informations sur les messages 28x Bourrage pap .

280 Bourrage pap Vérif.unité fin.

1 Poussez les loquets de la porte arrière de l'unité de finition vers le centre. La porte arrière

s'ouvre et s'abaisse.

2 Tirez sur la feuille pour l'extraire de l'unité de finition.

3 Fermez la porte arrière. Assurez-vous que les loquets sont fermés.

281 Bourrage pap Vérif.unité fin.

Soulevez la partie avant du réceptacle de l'unité de finition pour le bloquer en position verticale.

2 Retirez la pile de papier.

3 Refermez le capot du réceptacle de l'unité de finition.

100

Lexmark T622 User's Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Présentation de l'imprimante

Panneau de commandes

Utilisation des boutons du panneau de commandes

Utilisation du panneau de commandes pour modifier les paramètres de l'imprimante

Impression de la page des paramètres de menus

Impression et suppression de travaux suspendus

Accès aux tâches suspendues depuis le panneau de commandes

Identification des erreurs de formats

Relancer l’impression

Différer l’impression

Vérifier l’impression

Tâche confident.

Annulation d'un travail d'impression

Choix de supports d'impression

Caractéristiques du papier

Grammage

Recourbement

Lissage

Humidité

Direction de la granulosité

Fibres

Papier recommandé

Papier non recommandé

Choix du papier à en-tête et formulaires pré-imprimés

Choix du papier préperforé

Choix du papier

Choix des enveloppes

Choix des étiquettes

Choix du bristol

Choix des transparents

Stocka ge du papier

Chargement d'un tiroir

Chargement de papier à en-tête

Capacité

Dimensions du papier

Pour une impression sans problème

Chargement du papier et des transparents

Chargement d'enveloppes

Fermeture du chargeur multifonction

Chargement des en veloppes

Chaîna ge des tiroir s

Remplacement de l'unité de fusion

Commande de fournitures

Kit de maintenance

Cartouches d'impression

Feutre de nettoyage de l'unité de fusion pour étiquettes

Rouleau de chargement

Rouleau de transfert

Agrafes

Unité de fusion

Stocka ge des f ournitures

Dégagement des bourrages papier

Identification des zones de bourrage papier

Accès aux zones de bourrage papier

200 et 201 Bourrage pap Retirez cart.

202 Bourrage pap Ouv. porte arr.

Avant d'atteindre le réceptacle standard

Lors de sa sortie vers le réceptacle standard

230 Bourrage pap Vérif. rec/ v er

24x Bourrage pap Vérif. tir x

Sur la surface inclinée d'un tiroir ou entre deux tiroirs

Entre trois tiroirs

Entre un tiroir, le dispositif recto verso et le tiroir intégré

250 Bourrage pap Vérif. charg. MF

A l'entrée du chargeur d'enveloppes

Entre le chargeur d'enveloppes et l'imprimante

Dans un réceptacle optionnel

Entre les options de sortie

28x Bourrage pap

280 Bourrage pap Vérif.unité fin.

281 Bourrage pap Vérif.unité fin.
