Lexmark MS410dn User's Guide [it]

Download

MS410 Series

Guida per l'utente

Maggio 2013 www.lexmark.com

Tipo di macchina:

4514

Modello:

420, 430

Sommario 2

Sommario

Informazioni sulla sicurezza..........................................................................5

Guida all'utilizzo della stampante.................................................................7

Individuazione delle informazioni sulla stampante...................................................................................7

Scelta della posizione della stampante.....................................................................................................8

Configurazioni della stampante.................................................................................................................9

Usando il pannello di controllo della stampante.....................................................................................11

Informazioni sui colori del pulsante di sospensione e delle spie............................................................12

Uso di Embedded Web Server.................................................................................................................12

Usando l'Utilità impostazioni stampante locale......................................................................................13

Impostazione della stampante aggiuntiva..................................................14

Installazione delle opzioni interne..........................................................................................................14

Installazione delle opzioni hardware.......................................................................................................17

Collegamento dei cavi.............................................................................................................................18

Impostazione del software della stampante...........................................................................................19

Collegamento in rete...............................................................................................................................22

Verifica della configurazione della stampante........................................................................................28

Caricamento della carta e dei supporti speciali...........................................30

Impostazione del tipo e del formato carta..............................................................................................30

Configurazione delle impostazioni del formato carta Universale...........................................................31

Uso del raccoglitore standard e del fermo carta.....................................................................................31

Caricamento dei vassoi............................................................................................................................32

Caricamento dell'alimentatore multiuso.................................................................................................37

Collegamento e scollegamento dei vassoi..............................................................................................40

Guida alla carta e ai supporti speciali.........................................................43

Istruzioni relative alla carta.....................................................................................................................43

Uso di supporti speciali...........................................................................................................................46

Conservazione della carta.......................................................................................................................49

Tipi, formati e pesi supportati.................................................................................................................49

Stampa.......................................................................................................52

Stampa di un documento........................................................................................................................52

Sommario 3

Stampa di pagine di informazione...........................................................................................................53

Annullamento di un processo di stampa.................................................................................................53

Informazioni sui menu della stampante......................................................55

Elenco dei menu......................................................................................................................................55

Menu Carta..............................................................................................................................................55

Menu Rapporti........................................................................................................................................64

Menu Rete/Porte....................................................................................................................................64

Menu Protezione.....................................................................................................................................71

Menu Impostazioni..................................................................................................................................73

Per risparmiare denaro e salvare l'ambiente..............................................84

Risparmio di carta e di toner...................................................................................................................84

Risparmio energetico..............................................................................................................................85

Riciclaggio................................................................................................................................................88

Protezione della stampante........................................................................89

Uso dell'opzione di blocco di protezione................................................................................................89

Dichiarazione di volatilità........................................................................................................................89

Cancellazione della memoria volatile......................................................................................................90

Cancellazione della memoria non volatile...............................................................................................90

Ricerca di informazioni di protezione della stampante...........................................................................90

Manutenzione della stampante..................................................................91

Pulizia della stampante...........................................................................................................................91

Verifica dello stato dei componenti e dei materiali di consumo della stampante..................................91

Stima del numero di pagine restanti.......................................................................................................92

Richiesta di materiali di consumo...........................................................................................................92

Conservazione dei materiali di consumo................................................................................................94

Sostituzione dei materiali di consumo....................................................................................................95

Spostamento della stampante................................................................................................................98

Gestione della stampante.........................................................................100

Ricerca di informazioni sull'amministratore e sulle operazioni di rete avanzate..................................100

Accesso al pannello di controllo remoto...............................................................................................100

Visualizzazione dei rapporti...................................................................................................................100

Configurazione delle notifiche dei materiali di consumo da Embedded Web Server...........................101

Copia delle impostazioni della stampante in altre stampanti...............................................................101

Sommario 4

Ripristino delle impostazioni predefinite di fabbrica............................................................................102

Creazione di un PIN del pannello di controllo della stampante............................................................102

Rimozione degli inceppamenti.................................................................104

Come evitare gli inceppamenti.............................................................................................................104

Aree di inceppamento e messaggi correlati..........................................................................................105

Inceppamento, sportello anteriore [20y.xx]..........................................................................................107

Inceppamento, sportello posteriore [20y.xx]........................................................................................110

Inceppamento, raccoglitore standard [20y.xx].....................................................................................111

Inceppamento, tirare vas. 1. Abb. aletta blu. [23y.xx]..........................................................................112

Inceppamento, vassoio [x] [24y.xx].......................................................................................................113

Inceppamento, alim.MU [250.xx]..........................................................................................................114

Risoluzione dei problemi..........................................................................115

Informazioni sui messaggi della stampante..........................................................................................115

Risoluzione dei problemi della stampante............................................................................................124

Risoluzione dei problemi di stampa......................................................................................................130

Il server Web incorporato non si apre...................................................................................................152

Come contattare l'assistenza clienti......................................................................................................153

Avvisi.......................................................................................................155

Informazioni sul prodotto.....................................................................................................................155

Nota all'edizione....................................................................................................................................155

Consumo elettrico.................................................................................................................................158

Indice.......................................................................................................164

Informazioni sulla sicurezza 5

Informazioni sulla sicurezza

Collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra posta nelle vicinanze del prodotto e facilmente raggiungibile.

Non posizionare o utilizzare questo prodotto in prossimità di acqua o superfici bagnate.

ATTENZIONE — PERICOLO DI LESIONI: questo prodotto utilizza un laser. L'uso di regolazioni, procedure o controlli diversi da quelli specificati può causare l’esposizione a radiazioni pericolose.

Questo prodotto utilizza un processo che sottopone a riscaldamento i supporti di stampa; il calore generato può causare l'emissione di sostanze nocive da parte dei supporti. Leggere attentamente la sezione delle istruzioni operative riguardante la scelta dei supporti di stampa in modo da evitare il rischio di emissioni nocive.

ATTENZIONE — SUPERFICIE MOLTO CALDA: l'area interna della stampante può surriscaldarsi. Per evitare infortuni, lasciare raffreddare la superficie prima di toccarla.

ATTENZIONE — PERICOLO DI LESIONI: La batteria al litio presente del prodotto non deve essere sostituita. In caso di sostituzione errata della batteria al litio, potrebbe verificarsi un'esplosione. Non ricaricare, smontare o bruciare batterie al litio. Smaltire le batterie al litio usate seguendo le istruzioni del produttore e le norme locali.

ATTENZIONE — PERICOLO DI LESIONI: Per evitare di ferirsi o di danneggiare la stampante, prima di spostare la stampante, seguire le istruzioni riportate di seguito:

• Spegnere la stampante con l'interruttore e scollegare il cavo di alimentazione dalla presa elettrica.

• Scollegare tutti i cavi della stampante prima di spostarla.

• Se è attualmente installato un vassoio opzionale, rimuoverlo dalla stampante. Per rimuovere il vassoio opzionale,

farlo scorrere il fermo sul lato destro del vassoio verso la parte anteriore del vassoio finché non scatta in posizione.

• Utilizzare le maniglie poste su entrambi i lati della stampante per sollevarla.

• Assicurarsi che le dita non siano sotto la stampante mentre viene posizionata.

• Prima di installare la stampante, accertarsi di lasciare spazio sufficiente intorno ad essa.

Utilizzare solo il cavo di alimentazione fornito con il prodotto o componenti sostitutivi autorizzati dal produttore.

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda del controller o si installano dispositivi di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.

ATTENZIONE — PERICOLO DI SCOSSA: accertarsi che tutte le connessioni esterne (quali connessioni Ethernet e a sistemi telefonici) siano installate in modo corretto nelle relative porte contrassegnate.

Questo prodotto è stato progettato, testato e approvato per essere utilizzato con componenti di uno specifico produttore, conformemente ai rigidi standard globali per la sicurezza. Le caratteristiche legate alla sicurezza di alcune parti potrebbero non essere ovvie. Il produttore non è da ritenere responsabile in caso di uso di altre parti di ricambio.

ATTENZIONE — PERICOLO DI LESIONI: Non attorcigliare, legare, schiacciare o posizionare oggetti pesanti sul cavo di alimentazione. Evitare abrasioni o tensioni. Non stringere il cavo di alimentazione tra oggetti quali mobili o pareti. Se si verifica una qualunque di queste cose, si può incorrere in rischi di incendi o elettrocuzione. Ispezionare regolarmente il cavo di alimentazione per individuare segni di problemi. Rimuovere il cavo di alimentazione dalla presa elettrica prima di ispezionarlo.

Per riparazioni di tipo diverso dagli interventi descritti nella documentazione per l'utente, rivolgersi al appresentante dell'assistenza.

Informazioni sulla sicurezza 6

ATTENZIONE — PERICOLO DI SCOSSA: Per evitare il rischio di scosse elettriche quando si pulisce la parte esterna della stampante, scollegare il cavo di alimentazione dalla presa a muro e scollegare tutti i cavi della stampante prima di procedere.

ATTENZIONE — PERICOLO DI LESIONI: per ridurre il rischio di instabilità dell'apparecchiatura, caricare ogni vassoio separatamente. Tenere tutti i vassoi chiusi per quando necessario.

ATTENZIONE — PERICOLO DI SCOSSA: Non installare questo prodotto né effettuare i collegamenti elettrici o dei cavi, ad esempio la funzione fax, il cavo di alimentazione o del telefono, durante un temporale.

SALVARE QUESTE ISTRUZIONI.

Guida all'utilizzo della stampante 7

Guida all'utilizzo della stampante

Individuazione delle informazioni sulla stampante

Argomento di ricerca Disponibile in

Istruzioni di installazione iniziale:

• Collegamento della stampante

• Installazione del software della

stampante

Configurazione aggiuntiva e istruzioni per l'uso della stampante:

• Selezione e conservazione della carta

e dei supporti speciali

• Caricamento della carta

• Configurazione delle impostazioni

della stampante

• Visualizzazione e stampa di

documenti e foto

• Installazione e utilizzo del software

della stampante

• Configurazione della stampante su

una rete

• Gestione e manutenzione della

stampante

• Risoluzione dei problemi

Istruzioni per:

• Connessione della stampante a una

rete Ethernet

• Risoluzione di problemi di connes‐

sione della stampante

Documentazione di installazione: la documentazione di installazione viene fornita con la stampante ed è disponibile inoltre sul sito Web all'indirizzo

http://support.lexmark.com.

Guida per l'utente e Guida di riferimento rapido: le guide potrebbero essere disponibili sul CD Software e documentazione.

Per ulteriori informazioni, visitare

Guida alle operazioni di rete: aprire il CD Software e documentazione e selezionare:

Documentation >User’s Guide and other publications >Networking Guide

http://support.lexmark.com.

Guida per l'uso del software della stampante

Guida Windows o Aiuto Mac: aprire un'applicazione o un programma software della stampante, quindi fare clic su Guida (o Aiuto).

Fare clic su

Note:

per visualizzare le informazioni sensibili al contesto.

• La guida viene installata automaticamente con il software della stampante.

• Il software della stampante si trova nella cartella di programma della stampante o

sul desktop, a seconda del sistema operativo.

Guida all'utilizzo della stampante 8

Argomento di ricerca Disponibile in

Aggiornamenti, supporto tecnico e infor‐ mazioni supplementari più recenti:

• Documentazione

• Download dei driver

• Supporto chat in diretta

• Supporto e‐mail

• Supporto telefonico

Informazioni sulla garanzia Le informazioni sulla garanzia variano in base al paese o alla regione:

Sito Web dell'assistenza Lexmark: Nota: Selezionare il paese o la regione, quindi il prodotto per visualizzare il sito del

supporto appropriato. Per i numeri di telefono del supporto e l'orario del servizio relativo alla regione o al paese,

visitare il sito Web del supporto o fare riferimento alla garanzia stampata fornita con la stampante.

Annotare le seguenti informazioni (che è possibile trovare sulla ricevuta del negozio e sul retro della stampante) e tenerle a disposizione prima di contattare il supporto per velocizzare il servizio:

• Numero modello stampante

• Numero di serie

• Data di acquisto

• Luogo di acquisto

• Negli Stati Uniti: consultare la Dichiarazione di garanzia limitata fornita insieme alla

stampante o disponibile all'indirizzo

• In altri paesi e regioni: consultare la garanzia stampata fornita insieme alla

stampante.

http://support.lexmark.com

http://support.lexmark.com.

Scelta della posizione della stampante

Quando si sceglie una posizione per la stampante, lasciare spazio sufficiente per aprire vassoi, coperchi e sportelli. Se si prevede di installare opzioni hardware, lasciare spazio sufficiente anche per questi componenti. Importante:

• Installare la stampante vicino a una presa elettrica dotata di messa a terra e facilmente accessibile.

• Accertarsi che il flusso d'aria nella stanza sia conforme all'ultima revisione della norma ASHRAE 62 o della norma

CEN TC 156.

• Scegliere una superficie piana, solida e stabile.

• Posizionare la stampante: – Al riparo da polvere e sporcizia. – Al riparo da punti di cucitrice sfusi e graffette. – Lontano dal flusso diretto di eventuali condizionatori d'aria, riscaldatori o ventilatori. – Al riparo dalla luce solare diretta e da livelli estremi di umidità.

• Rispettare le temperature consigliate ed evitare fluttuazioni.

Temperatura dell'ambiente tra 16° e 32° C (tra 60° e 90° F)

Temperatura di conservazione tra ‐20° e 40° C (tra ‐4° e 104° F)

• Consentire la seguente quantità di spazio consigliata intorno alla stampante per una corretta ventilazione:

Guida all'utilizzo della stampante 9

1 Lato destro 305 mm (12 poll.)

2 Anteriore 510 mm (20 poll.)

3 Lato sinistro 205 mm (8 poll.)

4 Posteriore 205 mm (8 poll.)

5 In alto 305 mm (12 poll.)

Configurazioni della stampante

ATTENZIONE — PERICOLO DI LESIONI: per ridurre il rischio di instabilità dell'apparecchiatura, caricare ogni

vassoio separatamente. Tenere tutti i vassoi chiusi per quando necessario.

È possibile configurare la stampante base aggiungendo un vassoio opzionale da 250 o 550 fogli. Per istruzioni sull ´installazione del vassoio opzionale, vedere "Installazione del vassoio opzionale" a pagina 17.

Guida all'utilizzo della stampante 10

1 Pannello di controllo della stampante

2 Fermo carta

3 Raccoglitore standard

4 Pulsante di rilascio sportello anteriore

5 Sportello di accesso alla scheda del controller

6 Vassoio standard da 250 fogli

7 Vassoio opzionale da 250 o 500 fogli

8 Alimentatore multiuso da 50 fogli

9 Sportello anteriore

Guida all'utilizzo della stampante 11

Usando il pannello di controllo della stampante

Usare Per

1 Pulsante Menu Aprire i menu.

Note:

• Questi menu sono disponibili solo se la stampante si trova nello stato Pronta.

• Premendo il pulsante durante la navigazione dei menu si ritorna al livello principale della

schermata dei menu del pannello di controllo della stampante.

2 Schermo Visualizzare le opzioni di stampa, nonché i messaggi di stato e di errore.

3 Pulsante Pausa Attivare la modalità di sospensione o ibernazione.

Note:

• Per uscire dalla modalità di sospensione, premere un pulsante qualsiasi del pannello di

controllo.

• Per uscire dalla modalità ibernazione, premere il pulsante Sospensione o l´interruttore di

alimentazione.

4 Pulsante Stop

• Uscire dai menu e tornare allo stato Pronta.

• Interrompere le attività della stampante, ad esempio la stampa o il trasferimento di font.

5 Pulsante freccia

destra

6 Pulsante Seleziona

• Per scorrere i menu oppure per spostarsi tra le schermate e le opzioni di menu.

• Scorrere le impostazioni o il testo. Per i menu con valori numerici, tenere premuto il pulsante

freccia per scorrere le impostazioni. Rilasciare il pulsante quando viene visualizzato il valore desiderato.

• Aprire un menu.

• Visualizzare le impostazioni o i valori disponibili per un menu. L'impostazione predefinita

corrente è indicata da un asterisco (*).

• Salvare il valore visualizzato come nuova impostazione predefinita dell'utente.

7 Pulsante freccia

sinistra

• Per scorrere i menu oppure per spostarsi tra le schermate e le opzioni di menu.

• Scorrere le impostazioni o il testo. Per i menu con valori numerici, tenere premuto il pulsante

freccia per scorrere le impostazioni. Rilasciare il pulsante quando viene visualizzato il valore desiderato.

Guida all'utilizzo della stampante 12

Usare Per

8 Pulsante Indietro Tornare alla schermata principale.

9 Spia luminosa Determinare lo stato della stampante.

Informazioni sui colori del pulsante di sospensione e delle spie

I colori del pulsante di sospensione e delle spie sul pannello di controllo della stampante indicano un determinato stato o condizione della stampante.

Spia luminosa Stato della stampante

Spenta La stampante è spenta o in modalità ibernazione.

Verde lampeggiante La stampante è in fase di riscaldamento, elaborazione dei dati o stampa.

Verde fisso La stampante è accesa ma inattiva.

Rosso lampeggiante La stampante richiede l'intervento dell'utente.

Spia pulsante di sospensione Stato della stampante

Spenta La stampante è spenta, inattiva o è nello stato Pronta.

Ambra fisso La stampante è in modalità di sospensione.

Ambra lampeggiante La stampante è in fase di uscita o sta entrando in modalità ibernazione.

Colore ambra lampeggiante per 0,1 secondi per poi spegnersi per 1,9 secondi con uno schema a pulsazioni lente

La stampante è in modalità ibernazione.

Uso di Embedded Web Server

Nota: questa funzione è disponibile solo nelle stampanti di rete o collegate a server di stampa.

Se la stampante è installata in rete, è possibile utilizzare Embedded Web Server per le seguenti funzioni:

• Visualizzare di un display virtuale del pannello di controllo della stampante.

• Verificare lo stato del materiale di consumo della stampante.

• Configurare le notifiche dei materiali di consumo.

• Configurare le impostazioni della stampante.

• Configurare le impostazioni di rete.

• Visualizzare rapporti.

Per accedere all'Embedded Web Server per la stampante:

1 Determinare l'indirizzo IP della stampante:

• Dalla sezione TCP/IP nel menu Rete/Porte

• Stampando la pagina delle impostazioni di rete o dei menu, individuare le sezione TCP/IP.

Note:

– l'indirizzo IP è composto da quattro serie di numeri separati da punti, ad esempio 123.123.123.123. – Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

Guida all'utilizzo della stampante 13

2 Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

3 Premere Invio.

Viene visualizzata la pagina Embedded Web Server.

Usando l'Utilità impostazioni stampante locale

L'Utilità impostazioni stampante locale consente di modificare e salvare le impostazioni per una stampante collegata a un computer mediante un cavo parallelo o USB.

Per scaricare e installare l'Utilità impostazioni stampante locale, vedere "Installazione dell'Utilità impostazioni stampante locale" a pagina 20.

Per accedere all'Utilità impostazioni stampante locale:

In Windows 8

Da Ricerca, immettere utilità impostazioni stampante locale e selezionare:

Elenco app >Utilità impostazioni stampante locale

In Windows 7 o versioni precedenti

1 Fare clic su o Start.

2 Selezionare Tutti i programmi o Programmi >Lexmark >Utilità impostazioni stampante locale.

Per salvare le impostazioni, fare clic su Azioni >Applica impostazioni.

È inoltre possibile distribuire le impostazioni ad altre stampanti salvando le impostazioni in un file di comando. Per salvare le impostazioni in un file di comando, fare clic su Azioni >Salva come file di comando.

Impostazione della stampante aggiuntiva 14

Impostazione della stampante aggiuntiva

Installazione delle opzioni interne

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda del controller o si installano dispositivi di

memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere gli eventuali dispositivi collegati alla stampante e scollegare tutti i cavi della stampante.

Opzioni interne disponibili

Schede di memoria

•

Memoria Flash

• Caratteri

Accesso alla scheda del controller

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda del controller o si installano dispositivi di

1 Aprire lo sportello di accesso alla scheda del controller.

2 Individuare il connettore della scheda di memoria.

Avvertenza — Danno potenziale: I componenti elettronici della scheda del controller vengono facilmente

danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.

Impostazione della stampante aggiuntiva 15

Installazione di una scheda opzionale

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda del controller o si installano dispositivi di

Avvertenza — Danno potenziale: I componenti elettronici della scheda del controller vengono facilmente danneggiati dall'elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.

1 Accedere alla scheda del controller.

Per ulteriori informazioni, vedere "Accesso alla scheda del controller" a pagina 14.

2 Estrarre la scheda opzionale dalla confezione.

Avvertenza — Danno potenziale: non toccare i punti di connessione lungo il bordo della scheda.

Impostazione della stampante aggiuntiva 16

3 Tenendo la scheda dai lati, allineare i fermi in plastica (1) sulla scheda ai fori (2) sulla scheda del controller.

4 Inserire la scheda con decisione fino a bloccarla in posizione come indicato nell'illustrazione.

Impostazione della stampante aggiuntiva 17

Avvertenza — Danno potenziale: L'installazione errata della scheda può danneggiare la scheda stessa e il controller.

Nota: Il connettore sulla scheda deve aderire per tutta la sua lunghezza alla scheda del controller.

5 Chiudere lo sportello di accesso alla scheda del controller.

Nota: Dopo aver installato il software della stampante ed eventuali opzioni hardware potrebbe essere

necessario aggiungere manualmente le opzioni nel driver della stampante per renderle disponibili per i processi di stampa. Per ulteriori informazioni, vedere "Aggiornamento delle opzioni disponibili nel driver della stampante." a pagina 21.

Installazione delle opzioni hardware

Installazione del vassoio opzionale

ATTENZIONE — PERICOLO DI SCOSSA: se si accede alla scheda del controller o si installano dispositivi di

1 Spegnere la stampante con l'interruttore e scollegare il cavo di alimentazione dalla presa elettrica.

2 Estrarre il vassoio dalla confezione e rimuovere il materiale di imballaggio.

3 Rimuovere il cassetto dalla base.

4 Rimuovere il materiale di imballaggio dall'interno del vassoio.

Impostazione della stampante aggiuntiva 18

5 Inserire il vassoio nella base.

6 Posizionare il vassoio accanto alla stampante.

7 Allineare la stampante al vassoio e abbassare lentamente la stampante fino a bloccarla in posizione.

8 Collegare il cavo di alimentazione alla stampante, quindi a una presa elettrica dotata di messa a terra, quindi

accendere la stampante.

Nota: dopo aver installato il software della stampante ed eventuali opzioni hardware, potrebbe essere necessario aggiungere manualmente le opzioni nel driver della stampante per renderle disponibili per i processi di stampa. Per ulteriori informazioni, vedere "Aggiornamento delle opzioni disponibili nel driver della stampante." a pagina 21.

Collegamento dei cavi

Collegare la stampante al computer tramite un cavo USB o parallelo o alla rete tramite un cavo Ethernet.

Impostazione della stampante aggiuntiva 19

Accertarsi che:

• Il simbolo sul cavo coincida con il simbolo USB sulla stampante

• Il cavo parallelo appropriato con la porta parallela

• Il cavo Ethernet appropriato con la porta Ethernet

Avvertenza — Danno potenziale: Non toccare il cavo USB, eventuali schede di rete o la stampante nell'area mostrata mentre è in corso la stampa. Si può verificare la perdita di dati o un malfunzionamento.

Usare Per

Porta USB

2 Porta USB della stampante Collegare la stampante a un computer.

Porta Ethernet

Porta parallela

5 Interruttore di alimentazione Accendere o spegnere la stampante.

6 Socket del cavo di alimentazione della stampante Collegare la stampante a una presa elettrica.

7 Slot di sicurezza Applicare un blocco di protezione alla stampante.

Queste porte sono disponibili solo in modelli di stampante selezionati.

Collegare una scheda di rete wireless opzionale.

Collegare la stampante a una rete.

Collegare la stampante a un computer.

Impostazione del software della stampante

Installazione del software della stampante

Note:

• Se si è installato il software della stampante sul computer in precedenza ma ci si trova a doverlo reinstallarlo, è

necessario prima disinstallarlo.

• Prima di installare il software della stampante, chiudere tutti i programmi aperti.

Impostazione della stampante aggiuntiva 20

1 Ottenere una copia del pacchetto del programma di installazione del software.

• Dal CD Software e documentazione fornito con la stampante

• Dal nostro sito Web:

Accedere a SUPPORTO E DOWNLOAD > selezionare la stampante > selezionare il sistema operativo > scaricare il pacchetto

del programma di installazione del software

www.lexmark.com e selezionare:

2 Effettuare una delle seguenti operazioni:

• Se si utilizza il CD Software e documentazione, inserire il CD e attendere che venga visualizzata la finestra di

installazione. Se non viene visualizzata, attenersi alla seguente procedura:

In Windows 8

Da Ricerca, immettere esegui e selezionare: elenco applicazioni >Esegui > immettere D:\setup.exe >OK.

In Windows 7 o versioni precedenti

Fare clic su o scegliere Start quindi fare clic su Esegui.

b Nella finestra di dialogo di avvio della ricerca o di esecuzione, immettere D:\setup.exe. c Premere Invio o fare clic su OK.

Nota: D è la lettera dell'unità CD o DVD.

In Macintosh

Fare clic sull'icona del CD sul desktop.

• Se si utilizza il programma di installazione del software dal Web, fare doppio clic sul programma di installazione

salvato nel computer. Attendere la visualizzazione della finestra di dialogo Selezionare un tipo di installazione, quindi fare clic su Installa.

Nota: se viene richiesto di eseguire il pacchetto del programma di installazione del software, fare clic su Esegui.

3 Fare clic su Installa, quindi seguire le istruzioni visualizzate.

Installazione dell'Utilità impostazioni stampante locale

1 Per ulteriori informazioni, visitare http://support.lexmark.com, quindi scaricare il software.

2 Fare doppio clic sul pacchetto del programma di installazione.

3 Selezionare un tipo di installazione, quindi fare clic su Installa.

4 Fare clic su Installa per avviare l'installazione.

5 Fare clic su Accetto per accettare i termini del contratto di licenza.

6 Fare clic su Continua quindi seguire le istruzioni visualizzate.

Impostazione della stampante aggiuntiva 21

Note:

• Usare l'Utilità impostazioni stampante locale per modificare le impostazione per intensità del toner, risparmio

energetico e formato carta per tutti i processi di stampa. Utilizzare il software della stampante per modificare queste impostazioni per i singoli processi di stampa.

• Questa utility è supportata solo in modelli di stampante selezionati.

Aggiornamento delle opzioni disponibili nel driver della stampante.

Dopo aver installato opzioni hardware, potrebbe essere necessario aggiungere manualmente le opzioni nel driver della stampante per renderle disponibili per l'utilizzo.

Per gli utenti Windows

1 Aprire la cartella delle stampanti.

In Windows 8

Dall'accesso alla ricerca, immettere run, quindi accedere a: Elenco app >Esegui > immettere control printers >OK

In Windows 7 o versioni precedenti

a Fare clic su o scegliere Start quindi fare clic su Esegui. b Nella finestra di dialogo di avvio della ricerca o di esecuzione, immettere control printers. c Premere Invio o fare clic su OK.

2 A seconda della periferica in uso, effettuare una delle seguenti operazioni:

• Tenere premuta l'icona della stampante da aggiornare.

• Fare clic con il pulsante destro del mouse sulla stampante da aggiornare.

3 Dal menu visualizzato, effettuare una delle seguenti operazioni:

• Per Windows 7 o versioni successive, selezionare Proprietà stampante.

• Per le versioni precedenti, selezionare Proprietà.

4 Fare clic sulla scheda Configurazione.

5 Effettuare una delle seguenti operazioni:

• Fare clic su Aggiorna ora - Richiedi stampante.

• In Opzioni configurazione, aggiungere le eventuali opzioni hardware installate.

6 Fare clic su Applica.

Per gli utenti Macintosh

1 Dal menu Apple, selezionare una delle seguenti opzioni:

• Preferenze di Sistema >Stampa e Scansione > selezionare la stampante >Opzioni e materiali di consumo >

Driver

• Preferenze di Sistema >Stampa e fax > selezionare la stampante >Opzioni e materiali di consumo >Driver

2 Aggiungere le eventuali opzioni hardware installate, quindi fare clic su OK.

Impostazione della stampante aggiuntiva 22

Collegamento in rete

Note:

• prima di configurare la stampante in una rete wireless, acquistare un adattatore di rete wireless MarkNet

N8352. Per informazioni sull'installazione della scheda di rete wireless, vedere il foglio di istruzioni in dotazione con la scheda.

• l'SSID (Service Set ID) è un nome assegnato a una rete wireless. WEP (Wired Equivalent Privacy), WPA (Wi‐Fi

Protected Access), WPA2 e 802.1X ‐ RADIUS sono tipi di protezione utilizzati in una rete.

Preparazione alla configurazione della stampante in una rete Ethernet

Per configurare la stampante per la connessione a una rete Ethernet, organizzare le seguenti informazioni prima di iniziare:

Nota: se la rete assegna automaticamente gli indirizzi IP ai computer e alle stampanti, continuare con l'installazione della stampante.

• Un indirizzo IP univoco valido per la stampante da utilizzare nella rete

• Il gateway della rete

• La maschera di rete

• Un nome attribuito alla stampante (opzionale)

Nota: un nome attribuito alla stampante semplifica l'identificazione della stampante nella rete. È possibile scegliere di utilizzare il nome attribuito predefinito della stampante o assegnare un nome che è più facile ricordare.

Sarà necessario un cavo Ethernet per collegare la stampante alla rete e una porta disponibile in cui sia possibile collegare fisicamente la stampante alla rete. Utilizzare un cavo di rete nuovo se possibile per evitare potenziali problemi dovuti a un cavo danneggiato.

Installazione della stampante in una rete Ethernet

Per gli utenti Windows

Ottenere una copia del pacchetto del programma di installazione del software.

• Dal CD Software e documentazione fornito con la stampante

• Dal nostro sito Web:

Accedere a SUPPORTO E DOWNLOAD > selezionare la stampante > selezionare il sistema operativo > scaricare il pacchetto

del programma di installazione del software

2 Effettuare una delle seguenti operazioni:

• Se si utilizza il CD Software e documentazione, inserire il CD e attendere che venga visualizzata la finestra di

installazione. Se non viene visualizzata, attenersi alla seguente procedura:

In Windows 8

Da Ricerca, immettere esegui e selezionare: elenco applicazioni >Esegui > immettere D:\setup.exe >OK.

www.lexmark.com e selezionare:

Impostazione della stampante aggiuntiva 23

In Windows 7 o versioni precedenti

a Fare clic su o scegliere Start quindi fare clic su Esegui. b Nella finestra di dialogo di avvio della ricerca o di esecuzione, immettere D:\setup.exe. c Premere Invio o fare clic su OK.

Nota: D è la lettera dell'unità CD o DVD.

• Se si utilizza il programma di installazione del software dal Web, fare doppio clic sul programma di installazione

salvato nel computer. Attendere la visualizzazione della finestra di dialogo Selezionare un tipo di installazione, quindi fare clic su Installa.

Nota: se viene richiesto di eseguire il pacchetto del programma di installazione del software, fare clic su Esegui.

3 Fare clic su Installa, quindi seguire le istruzioni visualizzate.

4 Selezionare Connessione Ethernet, quindi fare clic su Continua.

5 Collegare il cavo Ethernet quando viene richiesto.

6 Selezionare la stampante dall'elenco, quindi fare clic su Continua.

Nota: Se la stampante configurata non viene visualizzata nell'elenco, fare clic su Modifica ricerca.

7 Seguire le istruzioni visualizzate sullo schermo del computer.

Per utenti Macintosh

Assegnare un indirizzo IP alla stampante tramite il server DHCP di rete.

2 Determinare l'indirizzo IP della stampante:

• Dal pannello di controllo della stampante

• Dalla sezione TCP/IP nel menu Rete/Porte

• Stampando la pagina delle impostazioni di rete o dei menu, individuare le sezione TCP/IP.

Nota: Sarà necessario l'indirizzo IP se si sta configurando l'accesso per computer su una subnet diversa rispetto a quella della stampante.

3 Installare il driver della stampante nel computer.

a Inserire il CD Software e documentazione, quindi fare doppio clic sul pacchetto del programma di installazione

della stampante.

b Seguire le istruzioni visualizzate sullo schermo del computer. c Selezionare una destinazione, quindi fare clic su Continua. d Nella schermata Installazione Standard, fare clic su Installa. e Digitare la password utente, quindi fare clic su OK.

Tutte le applicazioni necessarie vengono installate sul computer.

f Al termine dell'installazione, fare clic su Chiudi.

4 Aggiungere la stampante.

• Per la stampa IP:

a Dal menu Apple, selezionare una delle seguenti opzioni:

– Preferenze di Sistema >Stampa e Scansione – Preferenze di Sistema >Stampa e fax

Impostazione della stampante aggiuntiva 24

b Fare clic su +. c Se necessario, fare clic Aggiungi stampante o scanner o Aggiungi altro stampante o scanner. d Fare clic sulla scheda IP. e Immettere l'indirizzo IP della stampante nel campo Indirizzo, quindi fare clic su Aggiungi.

• Per la stampa AppleTalk:

Note:

– verificare che la funzione AppleTalk sia attivata sulla stampante. – questa funzione è supportata solo in Mac OS X versione 10.5.

a Dal menu Apple, selezionare:

Preferenze di Sistema >Stampa e fax

b Fare clic su +, quindi selezionare:

AppleTalk > selezionare la stampante >Aggiungi

Preparazione alla configurazione della stampante in una rete wireless

Note:

• Accertarsi che la scheda di rete wireless sia installata nella stampante e funzioni correttamente.

• Verificare che il punto di accesso (router wireless) sia attivato e funzioni correttamente.

Assicurarsi che le seguenti informazioni siano disponibili prima di configurare la stampante in una rete wireless:

• SSID: l'SSID viene anche definito come nome della rete.

• Modalità wireless (o modalità di rete): la modalità sarà infrastruttura o ad hoc.

• Canale (per reti ad hoc): il valore predefinito del canale è Automatico per le reti di infrastruttura.

Anche alcune reti ad hoc richiederanno l'impostazione automatica. Se non si è certi del canale da selezionare, contattare il tecnico del supporto di sistema.

• Metodo di protezione: esistono tre opzioni di base per il metodo di protezione: – chiave WEP

Se la rete utilizza più chiavi WEP, immetterne fino a quattro negli spazi forniti. Selezionare la chiave attualmente in uso nella rete scegliendo Chiave di trasmissione WEP predefinita.

– Chiave precondivisa o passphrase WPA o WPA2

WPA include la codifica come livello di protezione aggiuntivo. Le opzioni sono AES o TKIP. La codifica deve essere impostata per lo stesso tipo nel router e nella stampante altrimenti la stampante non sarà in grado di comunicare in rete.

– 802.1x‐RADIUS

Se si sta installando la stampante su una rete 802.1X, potrebbero essere necessarie le seguenti informazioni:

• Tipo di autenticazione

• Tipo di autenticazione interna

Impostazione della stampante aggiuntiva 25

• Nome utente e password 802.1X

• Certificati

– Nessuna protezione

Se la rete wireless non utilizza alcun tipo di protezione, non si disporrà delle informazioni sulla protezione.

Nota: si consiglia di utilizzare una rete wireless protetta.

Note:

– Se non si conosce l'SSID della rete a cui è collegato il computer, avviare l'utilità wireless della scheda di rete del

computer e cercare il nome di rete. Se non si riesce a trovare l'SSID o le informazioni di protezione della rete, vedere la documentazione fornita con il punto di accesso wireless o rivolgersi al responsabile dell'assistenza del sistema.

– Per ottenere la chiave precondivisa/passphrase WPA/WPA2 per la rete wireless, consultare la documentazione

fornita con il punto di accesso, vedere la pagina Web associata al punto di accesso o rivolgersi al tecnico del supporto di sistema.

Connessione della stampante a una rete wireless tramite Wi-Fi Protected Setup

Prima di connettere la stampante a una rete wireless, verificare che:

• Il punto di accesso (router wireless) sia certificato o compatibile con Wi‑Fi Protected Setup (WPS). Per ulteriori

informazioni, consultare la documentazione fornita con il punto di accesso.

• La scheda di rete wireless installata sulla stampante è collegata e funziona correttamente. Per ulteriori informazioni,

vedere il foglio di istruzioni che accompagna l´adattatore di rete wireless.

Uso del metodo di configurazione a pulsanti

Sul pannello di controllo della stampante, visualizzare:

>Rete/Porte > >Rete [x] > >Impostazione rete [x] > >Wireless > >Wi‑Fi Protected Setup >

>Avvia metodo a pulsante >

2 Seguire le istruzioni visualizzate sul display della stampante.

Uso del metodo PIN

Sul pannello di controllo della stampante, visualizzare:

>Rete/Porte > >Rete [x] > >Impostazione rete [x] > >Wireless > >Wi‑Fi Protected Setup >

>Avvia metodo PIN >

2 Copiare il PIN WPS di 8 cifre.

3 Aprire un browser Web e immettere l'indirizzo IP del punto di accesso nel campo dell'indirizzo.

Note:

• L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

Impostazione della stampante aggiuntiva 26

4 Accedere alle impostazioni WPS. Per ulteriori informazioni, consultare la documentazione fornita con il punto di

accesso.

5 Immettere il PIN a otto cifre, quindi salvare l´impostazione.

Connessione della stampante a una rete wireless utilizzando il software della stampante

Note:

• Verificare che la stampante sia accesa.

• Accertarsi che la scheda di rete wireless installata sulla stampante sia collegata e funzionante correttamente.

Per informazioni sull'installazione della scheda di rete wireless, vedere il foglio di istruzioni in dotazione con la scheda.

Utilizzo dell'Utilità di configurazione wireless (solo Windows)

L'Utilità di configurazione wireless consente di:

• Configurare la stampante per collegarsi a una rete wireless esistente.

• Aggiungere una stampante a una rete ad hoc esistente.

• Modificare le impostazioni wireless dopo l'installazione.

• Installare la stampante su computer di rete aggiuntivi.

Installazione dell'Utilità di configurazione wireless

1 Ottenere una copia del programma di installazione.

• Dal CD Software e documentazione fornito con la stampante

• Dal nostro sito Web:

Visitare

SUPPORTO E DOWNLOAD > selezionare la stampante > selezionare il sistema operativo

http://support.lexmark.com, quindi accedere a:

Nota: il pacchetto del programma di installazione del software che contiene l'Utilità di impostazione

wireless è disponibile nella sezione dei driver.

2 Fare doppio clic sul pacchetto del programma di installazione.

Attendere fino alla visualizzazione della finestra di dialogo dell'installazione. Se si utilizza il CD Software e documentazione e la finestra di installazione non viene visualizzata, procedere come

segue:

In Windows 8

Da Ricerca, immettere esegui e selezionare: elenco applicazioni >Esegui > immettere D:\setup.exe >OK.

In Windows 7 o versioni precedenti

a Fare clic su o scegliere Start quindi fare clic su Esegui. b Nella finestra di dialogo di avvio della ricerca o di esecuzione, immettere D:\setup.exe. c Premere Invio o fare clic su OK.

Nota: D è la lettera dell'unità CD o DVD.

Impostazione della stampante aggiuntiva 27

3 Seguire le istruzioni visualizzate.

Avvio dell'Utilità di configurazione wireless

Note:

• Verificare che la stampante sia accesa.

• Assicurarsi che sia installata un scheda di rete wireless nella stampante e funzioni correttamente.

1 Eseguire l'utilità.

In Windows 8

Da Ricerca, immettere printer home e selezionare: Elenco app >Printer Home >Impostazioni >Utilità di impostazione wireless

In Windows 7 o versioni precedenti

a Fare clic su o Start. b Fare clic su Tutti i programmi o Programmi, quindi selezionare la cartella dei programmi della stampante

dall'elenco.

c Selezionare la stampante, quindi selezionare:

Printer Home >Impostazioni >Utilità di impostazione wireless

2 Seguire le istruzioni visualizzate.

Uso dell'assistente di impostazione wireless (solo utenti Macintosh)

L'Utilità di configurazione wireless consente di:

• Configurare la stampante per collegarsi a una rete wireless esistente.

• Aggiungere una stampante a una rete ad hoc esistente.

• Modificare le impostazioni wireless dopo l'installazione.

• Installare la stampante su computer di rete aggiuntivi.

Installazione di Assistente all'impostazione wireless

1 Andare al sito Web Lexmark, all'indirizzo http://support.lexmark.com.

2 Scaricare la versione più recenti di Assistente all´impostazione wireless.

3 Fare doppio clic sul pacchetto del programma di installazione scaricato.

4 Seguire le istruzioni visualizzate.

Esecuzione di Assistente all'impostazione wireless

Note:

• Verificare che la stampante sia accesa.

• Accertarsi che la scheda di rete wireless installata sulla stampante sia collegata e funzionante correttamente.

1 Dal Finder, selezionare:

Applicazioni > selezionare la cartella della stampante

2 Fare doppio clic su Assistente all'impostazione wireless, quindi seguire le istruzioni visualizzate.

Impostazione della stampante aggiuntiva 28

Nota: Se si verificano dei problemi durante l'esecuzione dell'applicazione, fare clic su ?.

Collegamento della stampante a una rete wireless mediante Embedded Web Server

Prima di iniziare, accertarsi delle seguenti condizioni:

• La stampante è collegata temporaneamente a una rete Ethernet.

• Nella stampante è installato un adattatore di rete wireless che funziona correttamente. Per ulteriori informazioni,

consultare il foglio di istruzioni in dotazione con l'adattatore di rete wireless.

1 Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Visualizzare l'indirizzo IP della stampante sul pannello di controllo della stampante. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, ad esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Rete/Porte >Wireless.

3 Modificare le impostazioni in modo che corrispondano a quelle del punto di accesso (router wireless).

Nota: accertarsi di immettere l´SSID corretto.

4 Fare clic su Inoltra.

5 Spegnere la stampante e disconnettere il cavo Ethernet. Attendere quindi almeno 5 secondi, quindi riaccendere la

stampante.

6 Per verificare se la stampante è collegata in rete, stampare una pagina delle impostazioni di rete. Quindi nella

sezione Scheda di rete [x], controllare se lo stato è Collegata.

Verifica della configurazione della stampante

Stampa della pagina delle impostazioni dei menu

Stampare una pagina delle impostazioni dei menu per controllare le impostazioni correnti e verificare che le opzioni della stampante siano installate correttamente.

Nota: se non è stata modificata nessuna impostazione dei menu, nella pagina delle impostazioni dei menu sono elencate tutte le impostazioni predefinite di fabbrica. Una volta selezionate e salvate altre impostazioni dai menu, queste sostituiscono le impostazioni predefinite di fabbrica come impostazioni predefinite dell'utente. Un'impostazione predefinita dell'utente resta attiva finché non si accede nuovamente al menu, si sceglie un altro valore e questo viene salvato.

Sul pannello di controllo della stampante, visualizzare:

>Report > >Pagina impostazioni menu >

Impostazione della stampante aggiuntiva 29

Stampa di una pagina delle impostazioni di rete

Se la stampante è collegata a una rete, stampare una pagina delle impostazioni di rete per verificare la connessione di rete. In questa pagina sono contenute anche importanti informazioni relative alla configurazione per la stampa in rete.

1 Sul pannello di controllo della stampante, visualizzare:

>Rapporti > >Pagina impostazioni rete >

Nota: se è installato un server di stampa interno opzionale, viene visualizzato il messaggio Stampa pagina

impostazioni rete [x].

2 Nella prima sezione della pagina delle impostazioni di rete verificare che lo stato della stampante sia Collegata.

Se lo stato è Non collegata, è possibile che il connettore LAN non sia attivo o che il cavo di rete non funzioni correttamente. Per una soluzione rivolgersi a un tecnico del supporto di sistema, quindi stampare un'altra pagina delle impostazioni di rete.

Caricamento della carta e dei supporti speciali 30

Caricamento della carta e dei supporti speciali

La selezione e la gestione della carta e dei supporti speciali determina l'affidabilità della stampa dei documenti. Per ulteriori informazioni, vedere "Come evitare gli inceppamenti" a pagina 104 e "Conservazione della carta" a pagina

49.

Impostazione del tipo e del formato carta

1 Sul pannello di controllo della stampante, visualizzare:

>Menu Carta > >Dimensioni/tipo carta >

2 Selezionare Dimensioni vassoio [x] o Tipo vassoio [x], quindi premere .

3 Modificare le impostazioni relative al tipo o al formato della carta, quindi premere .

Note:

• L´impostazione del formato carta per il vassoio standard da 250 fogli (vassoio 1) o il vassoio opzionale da 250 o

550 fogli (vassoio 2) e il vassoio multiuso deve essere impostata manualmente nel menu Dimensioni carta.

• L'impostazione predefinita del tipo di carta per il vassoio 1 è Carta normale.

• Il tipo di carta predefinito per l´alimentatore multiuso è Tipo personalizzato 6.

• L'impostazione del tipo di carta deve essere impostata manualmente per tutti i vassoi.

Caricamento della carta e dei supporti speciali 31

Configurazione delle impostazioni del formato carta Universale

Il formato carta Universale viene definito dall'utente e consente di stampare con formati carta non preimpostati nei menu della stampante.

Note:

• Il formato Universale più grande supportato è 216 x 355,6 mm (8,5 x 14 poll.).

• Il formato Universal più piccolo supportato nell´alimentatore multiuso è 76 x 127 mm (3 x 5 poll.). Il formato

Universal più piccolo supportato nel vassoio opzionale è 183 x 210 mm (7,2 x 8,3 poll.).

Sul pannello di controllo della stampante, visualizzare:

>Menu Carta > >Impostazione Universal > >Unità di misura > > selezionare l´unità di misura >

Specificare l'altezza e la larghezza della carta

1 Sul pannello di controllo della stampante, visualizzare:

>Menu Carta > >Impostazione Universal > >Unità di misura > > selezionare l´unità di misura >

2 Premere i pulsanti freccia fino a visualizzare Altezza verticale o Larghezza verticale, quindi p remere

3 Modificare le impostazioni, quindi premere .

Uso del raccoglitore standard e del fermo carta

Il raccoglitore di uscita standard può contenere fino a 150 fogli di carta da 75 g/m2 (20 libbre). Le stampe vengono raccolte con il lato di stampa rivolto verso il basso. Il raccoglitore standard include un fermo carta che trattiene la carta in modo che non scivoli dalla parte anteriore del raccoglitore quando impila.

Caricamento della carta e dei supporti speciali 32

Per aprire il fermo carta, estrarlo tirando verso l'esterno e capovolgendolo.

Nota: Quando si sposta la stampante, chiudere il fermo carta.

Caricamento dei vassoi

ATTENZIONE — PERICOLO DI LESIONI: per ridurre il rischio di instabilità dell'apparecchiatura, caricare ogni

vassoio separatamente. Tenere tutti i vassoi chiusi per quando necessario.

1 Estrarre il vassoio completamente.

Nota: non rimuovere i vassoi durante la stampa o quando sul display della stampante viene visualizzato il

messaggio Occupata. Questa operazione potrebbe provocare inceppamenti.

Caricamento della carta e dei supporti speciali 33

2 Premere e spostare la linguetta della guida della larghezza nella posizione corretta per il formato di carta che si sta

caricando.

L G

3 Premere e spostare la linguetta della guida della lunghezza nella posizione corretta per il formato di carta che si sta

caricando.

LGL

EXEC

Note:

• per alcuni formati carta, ad esempio letter, legal o A4, premere e far scorrere all'indietro la linguetta della

guida della lunghezza nella posizione adeguata alla lunghezza.

Caricamento della carta e dei supporti speciali 34

• Per caricare i fogli di formato Legal, la guida della lunghezza si estende oltre la base lasciando la carta

esposta alla polvere. Per proteggere la carta dalla polvere, è possibile acquistare separatamente un coperchio antipolvere. Per ulteriori informazioni, contattare l'assistenza clienti.

• Se si sta caricando carta di formato A6 nel vassoio standard, premere e far scorrere la linguetta della guida

della lunghezza verso il centro del vassoio nella posizione A6.

• Assicurarsi che le guide di larghezza e lunghezza siano allineate con gli indicatori del formato carta sul fondo

del vassoio.

LTR/LGL

EXEC

E X

E C

4 Flettere i fogli avanti e indietro in modo da separarli, quindi aprirli a ventaglio. Non piegare o sgualcire la carta.

Allinearne i bordi su una superficie piana.

Caricamento della carta e dei supporti speciali 35

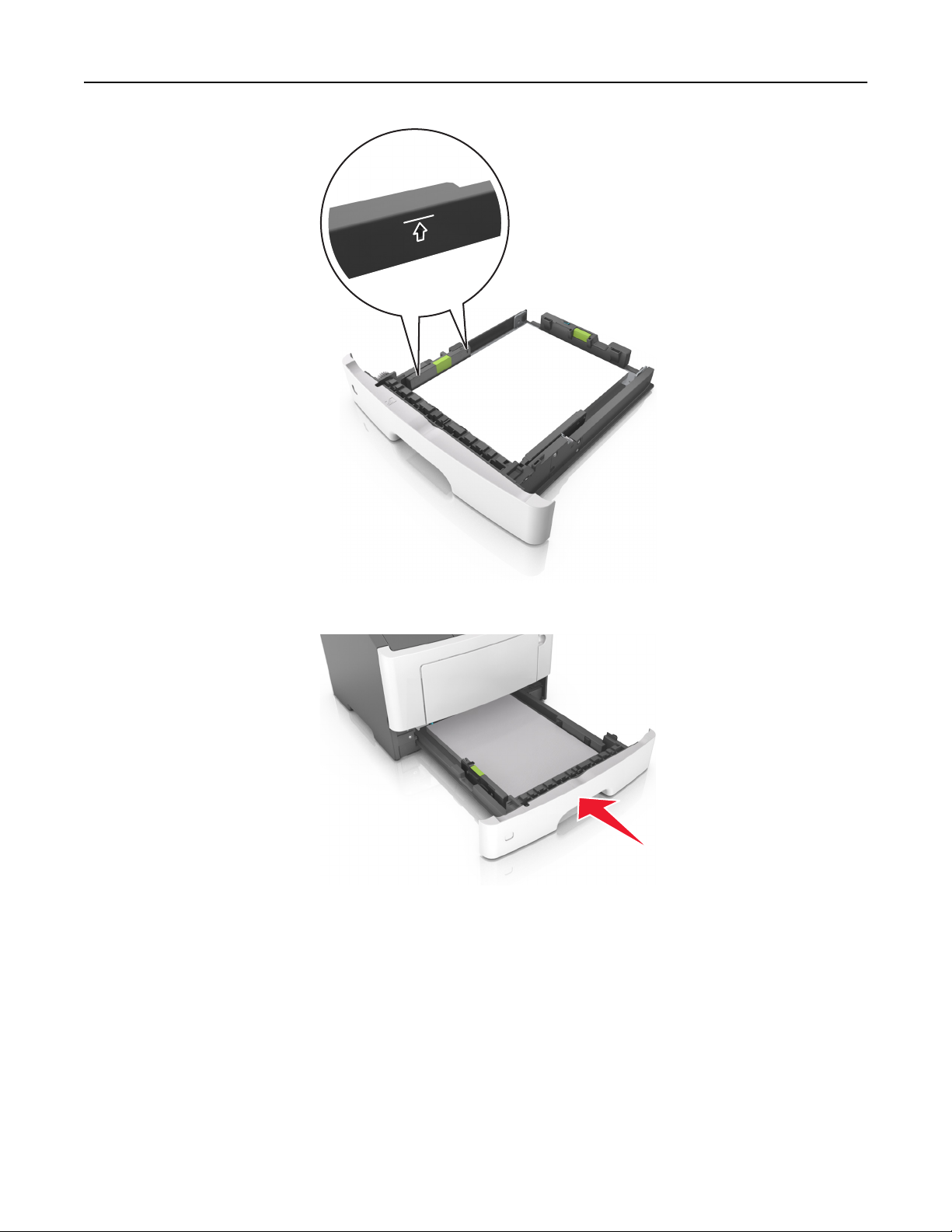

5 Caricare la risma di carta.

Note:

• Caricare la carta riciclata o già stampata con il lato di stampa rivolto verso il basso.

• Caricare la carta preforata con i fori rivolti verso la parte anteriore del vassoio.

• Caricare la carta intestata con il lato di stampa rivolto verso il basso, con il bordo superiore del foglio rivolto

verso la parte anteriore del vassoio. Per la stampa fronte/retro, caricare la carta intestata con il lato di stampa rivolto verso l'alto, inserendo per primo il bordo inferiore del foglio.

• Accertarsi che la carta non superi il limite massimo indicato dall´indicatore di livello massimo della carta

situato sul lato della guida della larghezza.

Caricamento della carta e dei supporti speciali 36

6 Inserire il vassoio.

7 Nel menu Carta del pannello di controllo della stampante, impostare il tipo e il formato carta in modo che

corrispondano alla carta caricata nel vassoio.

Nota: impostare il formato e il tipo carta corretti per evitare problemi di inceppamenti e qualità di stampa.

Caricamento della carta e dei supporti speciali 37

Caricamento dell'alimentatore multiuso

Utilizzare l'alimentatore multiuso quando si stampa su formati e tipi di carta diversi oppure con supporti speciali, ad esempio cartoncino, lucidi, etichette di carta e buste. È inoltre possibile usarlo per singoli processi di stampa su carta intestata.

1 Aprire l'alimentatore multiuso.

a Tirare l´estensione dell'alimentatore multiuso.

b Tirare l'estensione in modo che l'alimentatore multiuso sia completamente aperto.

Caricamento della carta e dei supporti speciali 38

2 Premere la linguetta a sinistra della guida della larghezza e spostare le guide per la carta che si sta caricando.

3 Preparare la carta o i supporti speciali per il caricamento.

• Flettere i fogli avanti e indietro in modo da separarli, quindi aprirli a ventaglio. Non piegare o sgualcire la carta.

Allinearne i bordi su una superficie piana.

• Tenere i lucidi per i bordi. Flettere la risma di lucidi carta avanti e indietro per separarli, quindi aprirli a ventaglio.

Allinearne i bordi su una superficie piana.

Nota: Non toccare il lato di stampa dei lucidi. Prestare attenzione a non graffiarli.

• Flettere la risma di buste avanti e indietro in modo da separarle, quindi aprirle a ventaglio. Allinearne i bordi su

una superficie piana.

4 Caricare la carta o i supporti speciali.

Note:

• Non forzare l'inserimento della carta o dei supporti speciali nell'alimentatore multiuso.

Caricamento della carta e dei supporti speciali 39

• Controllare che la carta o il supporto speciale non superi l'indicatore del limite massimo di caricamento

situato sulle guide della carta. Il caricamento di un numero eccessivo di supporti può causare inceppamenti.

• Caricare la carta, i lucidi e il cartoncino con il lato di stampa consigliato rivolto verso l'alto e inserendo nella

stampante il bordo superiore per primo. Per ulteriori informazioni sul caricamento dei lucidi, vedere la confezione dei lucidi.

Nota: quando si carica carta in formato A6, assicurarsi che l´estensione dell'alimentatore multiuso si appoggi leggermente ai bordi della carta in modo che gli ultimi fogli di carta rimangano in posizione.

Caricamento della carta e dei supporti speciali 40

• Caricare la carta intestata con il lato rivolto verso l'alto, inserendo nella stampante il bordo superiore del foglio.

Per la stampa fronte/retro, caricare la carta intestata con il lato di stampa rivolto verso il basso, inserendo nella stampante il bordo inferiore del foglio.

• Caricare le buste con l'aletta rivolta verso il basso e a sinistra.

Avvertenza — Danno potenziale: non utilizzare buste preaffrancate e con graffette, ganci, finestre, rivestimenti patinati o autoadesivi. Tali buste possono danneggiare gravemente la stampante.

5 Dal pannello di controllo della stampante, impostare il tipo e il formato carta nel menu Carta in modo che

corrispondano alla carta o al supporto speciale caricato nell´alimentatore multiuso.

Collegamento e scollegamento dei vassoi

Quando il formato carta e tipo di carta per un vassoio sono uguali, la stampante collega questi vassoi automaticamente. Quando uno dei vassoi collegati è vuoto, la carta viene prelevata dal successivo vassoio collegato. Si consiglia fornire un unico tipo di carta, quale carta intestata e carta normale colorata diversamente, un nome di tipo personalizzato diverso in modo che i vassoi in cui sono inserite non si colleghino automaticamente.

Collegamento e scollegamento dei vassoi

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Osservare l'indirizzo IP della stampante nella sezione TCP/IP del menu Rete/Porte. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

Caricamento della carta e dei supporti speciali 41

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazione >Menu Carta.

3 Modificare le impostazioni del vassoio per specificare tipo e formato della carta per il vassoio.

• Per collegare i vassoi, assicurarsi che formato e tipo carta per i due vassoi siano corrispondenti.

• Per scollegare i vassoi, assicurarsi che formato carta o tipo carta per il vassoio non corrisponda con quello dell

´altro vassoio.

4 Fare clic su Inoltra.

Usando le impostazioni della stampante sul computer

A seconda del sistema operativo, accedere al menu Carta con Utilità impostazioni stampante locale oppure Impostazioni stampante.

Nota: è inoltre possibile specificare le impostazioni relative al formato e al tipo di carta del vassoio mediante il pannello di controllo della stampante. Per ulteriori informazioni, vedere "Impostazione del tipo e del formato carta" a pagina 30.

Avvertenza — Danno potenziale: la carta caricata nel vassoio deve corrispondere al nome del tipo carta assegnato nella stampante. La temperatura dell'unità di fusione varia in base al tipo di carta specificato. Se le impostazioni non sono configurate correttamente, si potrebbero verificare problemi di stampa.

Configurazione di un tipo di carta personalizzato

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Stampare una pagina delle impostazioni di rete o una pagina delle impostazioni dei menu e individuare

l'indirizzo IP nella sezione TCP/IP. L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Menu Carta >Tipi personalizzati.

3 Selezionare un nome per il tipo di carta personalizzato, quindi selezionare il tipo di carta personalizzato.

Nota: Carta normale è il tipo di carta predefinito di fabbrica per tutti i nomi personalizzati definiti dall'utente.

4 Fare clic su Inoltra.

Usando le impostazioni della stampante sul computer

A seconda del sistema operativo, accedere al menu Personalizzato con Utilità impostazioni stampante locale oppure Impostazioni stampante.

Assegnazione di un tipo di carta personalizzato

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Caricamento della carta e dei supporti speciali 42

Note:

• Stampare una pagina delle impostazioni di rete o una pagina delle impostazioni dei menu e individuare

l'indirizzo IP nella sezione TCP/IP. L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazione >Menu Carta.

3 Dalla sezione Configurazione vassoi, selezionare l´origine carta, quindi selezionare un tipo di carta personalizzato

nella colonna tipo carta.

4 Fare clic su Inoltra.

Usando le impostazioni della stampante sul computer

A seconda del sistema operativo, accedere al menu Carta con Utilità impostazioni stampante locale oppure Impostazioni stampante.

Guida alla carta e ai supporti speciali 43

Guida alla carta e ai supporti speciali

Per ulteriori informazioni sui supporti speci ali, consultare la Cardstock and Label Guide (solo in lingua inglese) disponibile all´indirizzo

Istruzioni relative alla carta

La scelta della carta o dei supporti speciali corretti riduce la possibilità che si verifichino problemi di stampa. Per una qualità di stampa ottimale, si consiglia di provare un campione della carta o dei supporti speciali prima di acquistarne grandi quantità.

Caratteristiche della carta

Le caratteristiche del la carta descritte di seguito determinano la qualità e la riuscita della stampa; si consiglia di prenderle in considerazione prima di acquistare nuove risme.

Peso

http://support.lexmark.com.

I vassoi della stampante possono alimentare automaticamente la carta con grammatura fino a 120 g/m2 (32 libbre) a grana lunga. L´alimentatore multiuso può alimentare automaticamente la carta con grammatura fino a 163 g/m libbre) a grana lunga. I supporti con un peso inferiore a 60 g/m

poter essere alimentati correttamente e possono causare inceppamenti. Per ottenere prestazioni ottimali, utilizzare

carta a grana lunga da 75 g/m si consiglia di utilizzare carta da almeno 90 g/m

Nota: la stampa fronte/retro è supportata solo per la carta di qualità da 60‐90 g/m

(20 libbre). Per utilizzare carta con dimensioni inferiori a 182 x 257 mm (7,2 x 10,1 pollici),

(24 libbre).

(16 libbre) non presentano lo spessore necessario per

(16‐24 libbre).

(43

Arricciamento

L'arricciamento è la tendenza della carta a curvarsi ai bordi. Un arricciamento eccessivo può causare problemi di alimentazione. La carta può arricciarsi dopo il passaggio nella stampante a causa delle temperature elevate. La conservazione della carta fuori dalla confezione in condizioni di calore, freddo, umidità o assenza di umidità, anche sul vassoio, può favorirne l'arricciamento prima della stampa e causare problemi di alimentazione.

Levigatezza

La levigatezza della carta influisce direttamente sulla qualità di stampa. Se la carta è troppo ruvida, il toner non si fonde correttamente con la carta. Se la carta è troppo levigata, è possibile che si verifichino problemi di alimentazione della carta o di qualità di stampa. Si consiglia di utilizzare sempre carta i cui valori di levigatezza sono compresi tra 100 e 300 punti Sheffield; tuttavia, un valore di levigatezza compreso tra 150 e 250 punti Sheffield produce la qualità di stampa migliore.

Contenuto di umidità

La quantità di umidità presente nella carta influisce sia sulla qualità di stampa che sulla corretta alimentazione. Lasciare la carta nella confezione originale finché non viene utilizzata. In questo modo, si limita l'esposizione della carta a variazioni di umidità che possono comprometterne le prestazioni.

Guida alla carta e ai supporti speciali 44

Conservare la carta nella confezione originale nello stesso ambiente della stampante per 24 ‐ 48 ore prima di eseguire delle stampe. Prolungare il periodo di tempo di alcuni giorni se l'ambiente di conservazione o di trasporto è molto diverso da quello della stampante. La carta spessa può richiedere un periodo di condizionamento più lungo.

Direzione della grana

La grana è l'allineamento delle fibre di carta sul foglio. La grana può essere lunga, se segue la lunghezza del foglio, oppure corta, se segue la larghezza.

Per la carta di peso compreso tra 60 e 90‑g/m

(16‐24 libbre), è consigliato il tipo a grana lunga.

Contenuto di fibre

Generalmente, la carta xerografica di qualità è interamente composta di pasta di legno sottoposta a trattamenti chimici. Ciò le garantisce un elevato livello di stabilità che comporta un minor numero di problemi di alimentazione e offre una migliore qualità della stampa. La carta che contiene fibre come il cotone possiede caratteristiche che possono causare problemi di gestione della carta stessa.

Carta non adatta

Si consiglia di non utilizzare i seguenti tipi di carta con la stampante:

• Carte sottoposte a trattamenti chimici utilizzate per eseguire copie senza carta carbone (dette anche carte

autocopianti), carta CCP (carbonless copy paper) o NCR (no carbon required)

• Carta prestampata con sostanze chimiche che potrebbero contaminare la stampante

• Carta prestampata che può alterarsi a causa della temperatura nell'unità di fusione della stampante

• Carta prestampata che richiede una registrazione (l'esatta indicazione dell'area di stampa sulla pagina) inferiore a

± 2,5 mm (± 0,10 pollici), ad esempio i moduli OCR (optical character recognition) In alcuni casi, per stampare correttamente su questi moduli, è possibile regolare la registrazione mediante

l'applicazione software:

• Carta patinata (di qualità cancellabile), carta sintetica, carta termica

• Carta con bordi irregolari, ruvida, arricciata o con superficie lavorata

• Carta riciclata non conforme allo standard europeo EN12281:2002

• Carta di grammatura inferiore a 60 g/m

(16 libbre)

• Moduli o documenti composti da più parti

Scelta della carta

L'uso della carta appropriata consente di prevenire gli inceppamenti e assicura una stampa senza problemi.

Per evitare inceppamenti della carta e una scarsa qualità di stampa:

• Utilizzare sempre carta nuova, senza difetti.

• Prima di caricare la carta, identificare il lato di stampa consigliato. In genere, questa informazione è riportata sulla

confezione della carta.

• Non utilizzare carta tagliata o rifilata a mano.

• Non utilizzare contemporaneamente supporti di formato, tipo o peso diverso nello stesso vassoio; ciò potrebbe

causare inceppamenti.

• Non utilizzare carta patinata, a meno che non sia appositamente concepita per la stampa elettrofotografica.

Guida alla carta e ai supporti speciali 45

Scelta dei moduli prestampati e della carta intestata

Quando si scelgono i moduli prestampati e la carta intestata, attenersi alle seguenti istruzioni:

• Utilizzare fibre a grana lunga per carta con grammatura compresa tra 60 e 90 g/m

(da 16 a 24 libbre).

• Utilizzare solo moduli e carta intestata ottenuti con un processo di fotolitografia o di stampa a rilievo.

• Evitare tipi di carta con superfici ruvide o lavorate.

Utilizzare carta stampata con inchiostri resistenti alle alte temperature, specifici per fotocopiatrici xerografiche. L'inchiostro deve essere in grado di resistere a temperature fino a 230°C (446°F) senza sciogliersi o emettere sostanze nocive. Utilizzare inchiostri che non risentano dell'eventuale presenza di resina nel toner. Tra gli inchiostri che soddisfano tali requisiti sono solitamente compresi gli inchiostri stabilizzati per ossidazione od oleosi ma non quelli al lattice. In caso di dubbio, contattare il fornitore della carta.

La carta prestampata, ad esempio la carta intestata, deve essere in grado di resistere a temperature fino a 230°C (446°F) senza sciogliersi o emettere sostanze nocive.

Uso di carta riciclata e di altri tipi di carta da ufficio

Come azienda sensibile ai problemi ambientali, Lexmark supporta l'uso di carta riciclata prodotta appositamente per l'uso con stampanti laser (elettrofotografiche).

Sebbene non sia possibile affermare che tutta la carta riciclata venga alimentata in modo adeguato, Lexmark esegue regolari test sui tipi di carta che rappresentano tipi di carta riciclata per copiatrici in rismette disponibili sul mercato globale. Questi test scientifici sono condotti con rigore e disciplina. Vengono presi in considerazione numerosi fattori sia separatamente che nel complesso, inclusi i seguenti elementi:

• Quantità di sostanze riciclate (Lexmark esegue test fino al 100% del contenuto di sostanze riciclate).

• Condizioni di temperatura e umidità (le camere di prova simulano i diversi tipi di clima in tutto il mondo).

• Contenuto di umidità (i tipi di carta per uso professionale devono contenere un basso tasso di umidità: 4–5%.)

• Resistenza alla flessione e un'adeguata rigidità indicano un'alimentazione ottimale nella stampante.

• Spessore (influisce sulla quantità di supporti che possono essere caricati in un vassoio)

• Ruvidezza della superficie (misurata in unità Sheffield, influisce sulla chiarezza di stampa e sulla corretta fusione

del toner con la carta)

• Frizione della superficie (determina la facilità con cui possono essere separati i fogli)

• Grana e formazione (influiscono sull'arricciamento, che influenza anche il comportamento della carta quando passa

all'interno della stampante)

• Luminosità e grana (aspetto esteriore)

I tipi di carta riciclata sono migliori rispetto ai precedenti, tuttavia, la quantità di contenuto riciclato in un tipo di carta influisce sul livello di controllo di sostanze estranee. Sebbene i tipi di carta riciclata siano un grande passo nella direzione di una stampa sensibile ai problemi ambientali, non sono perfetti. L'energia richiesta per sbiancare la carta e trattare gli additivi, ad esempio coloranti e "colla", spesso genera più emissioni di anidride carbonica rispetto alla normale produzione di carta. Tuttavia, l'uso di tipi di carta riciclata consente una migliore gestione delle risorse complessiva.

Lexmark si occupa dell'uso responsabile di carta in generale basato sulle valutazioni del ciclo di vita dei suoi prodotti. Per una migliore comprensione dell'impatto delle stampanti sull'ambiente, la società ha commissionato una serie di valutazioni del ciclo di vita e ha rilevato che la carta è stata identificata come responsabile principale (fino all'80%) di emissioni di anidride carbonica durante l'intera vita utile di una periferica (dalla progettazione fino al limite massimo di utilizzo). Questo è dovuto ai processi di produzione che prevedono un uso intensivo di energia richiesti per produrre carta.

Guida alla carta e ai supporti speciali 46

Pertanto, Lexmark cerca di educare i clienti e i partner a ridurre al minimo l'impatto della carta. Utilizzare carta riciclata è un modo. Eliminare il consumo di carta eccessivo e non necessario è un altro. Lexmark dispone di metodi e strumenti adeguati per aiutare i clienti a ridurre al minimo i materiali di scarto della stampa e della copia. Inoltre, la società incoraggia l'acquisto di carta dei fornitori che dimostrano il loro impegno nelle pratiche di forestazione sostenibile.

Lexmark non sostiene fornitori specifici, sebbene venga mantenuto l'elenco di prodotti del convertitore per applicazioni speciali. Tuttavia, le seguenti linee guida per la scelta della carta consentiranno di ridurre l'impatto ambientale della stampa:

1 Ridurre al minimo il consumo di carta.

2 Essere selettivi in relazione all'origine della fibra di legno. Acquistare da fornitori che dispongono di certificazioni

quali FSC (Forestry Stewardship Council) o PEFC (Program for the Endorsement of Forest Certification). Queste certificazioni garantiscono che il produttore di carta utilizza pasta di legno degli operatori del settore forestale che sfruttano pratiche di gestione e ripristino delle foreste sensibili ai problemi ambientali e sociali.

3 Scegliere la carta in base alle esigenze di stampa: carta certificata normale 75 o 80 g/m

riciclata.

, carta meno pesante o carta

Esempi di carta non adatta

I risultati dei test indicano che i seguenti tipi di carta sono a rischio per l'uso con stampanti laser:

• Carta sottoposta a trattamenti chimici utilizzati per eseguire copie senza carta carbone, detta anche carta

autocopiante

• Carta prestampata con sostanze chimiche che potrebbero contaminare la stampante

• Carta prestampata che può alterarsi a causa della temperatura nell'unità di fusione della stampante

• Carta prestampata che richiede una registrazione (l'esatta indicazione dell'area di stampa sulla pagina) maggiore

di ± 2,3 mm (± 0,9 pollici), ad esempio i moduli OCR (optical character recognition). In alcuni casi, per stampare correttamente su questi moduli, è possibile regolare la registrazione mediante l'applicazione software:

• Carta patinata (di qualità cancellabile), carta sintetica, carta termica

• Carta con bordi irregolari, ruvida, arricciata o con superficie lavorata

• Carta riciclata non conforme allo standard europeo EN12281:2002 (test europei).

• Carta di grammatura inferiore a 60 g/m

• Moduli o documenti composti da più parti

(16 libbre)

Per ulteriori informazioni su Lexmark, visitare il sito Web all'indirizzo informazioni generali correlate alla sostenibilità facendo clic sul collegamento relativo alla sostenibilità ambientale.

www.lexmark.com. È possibile trovare

Uso di supporti speciali

Suggerimenti sull'uso dei cartoncini

I cartoncini sono supporti speciali pesanti costituiti da un unico strato. Presentano diverse caratteristiche variabili, quali il contenuto di umidità, lo spessore e la grana, che possono influire notevolmente sulla qualità della stampa. Eseguire una stampa campione sui cartoncini che si desidera utilizzare prima di acquistarne grandi quantità.

Quando si esegue la stampa sui cartoncini:

• Accertarsi che l'opzione Tipo di carta sia impostata su Cartoncino.

• Selezionare l'impostazione di Grana carta appropriata.

Guida alla carta e ai supporti speciali 47

• L'uso di materiale prestampato, perforato e sgualcito può alterare notevolmente la qualità di stampa e causare

problemi di gestione o inceppamenti.

• Per verificare che i cartoncini siano in grado di resistere a temperature di riscaldamento che raggiungono i 240 °C

(464 °F) senza emettere sostanze nocive, rivolgersi al produttore o al rivenditore.

• Non utilizzare cartoncini prestampati con materiali chimici che potrebbero contaminare la stampante. I supporti

prestampati introducono componenti semiliquidi e volatili all'interno della stampante.

• Ove possibile, utilizzare cartoncini a grana corta.

Suggerimenti sull'uso delle buste

Eseguire una stampa campione con le buste che si desidera utilizzare prima di acquistarne grandi quantità.

• Utilizzare buste destinate esclusivamente all'uso con stampanti laser. Per verificare che le buste siano in grado di

resistere a temperature di riscaldamento pari a 230°C (446°F) senza incollarsi, incresparsi, piegarsi eccessivamente o emettere sostanze nocive, rivolgersi al produttore o al rivenditore.

• Per ottenere prestazioni ottimali, utilizzare buste di carta da 90 g/m

buste con contenuto di cotone non devono avere un peso superiore a 70 g/m

• Utilizzare solo buste nuove e prive di difetti.

• Per ottimizzare le prestazioni della stampante e limitare il numero degli inceppamenti, non utilizzare buste: – Eccessivamente curvate o piegate – incollate o difettose – Con finestre, fori, perforazioni, ritagli o stampe in rilievo – Con graffette, spago o barrette pieghevoli – Ripiegate in modo complesso – con francobolli applicati – Con parti adesive esposte quando l'aletta è chiusa – con gli angoli ripiegati – Con rifiniture ruvide o arricciature

• Regolare le guide della larghezza in base alla larghezza delle buste.

o con contenuto di cotone fino al 25%. Le

Nota: un alto tasso di umidità (oltre il 60%) in combinazione con le alte temperature raggiunte in fase di stampa potrebbe arricciare o sigillare le buste.

Suggerimento sull'uso delle etichette

Eseguire una stampa campione con le etichette che si desidera utilizzare prima di acquistarne grandi quantità.

Nota: Utilizzare solo fogli di etichette di carta. Le etichette viniliche, delle farmacie e stampate su due lati non sono supportate.

Per ulteriori informazioni dettagliate sulla stampa, le caratteristiche e la forma delle etichette, consultare la Card Stock & Label Guide (solo in lingua inglese) disponibile all'indirizzo

http://support.lexmark.com.

Guida alla carta e ai supporti speciali 48

Durante la stampa su etichette:

• Utilizzare etichette destinate esclusivamente all'uso con stampanti laser. Rivolgersi al produttore o al rivenditore

per verificare che:

– Le etichette sono in grado di resistere a temperature di 240°C (464°F) senza incollarsi, piegarsi eccessivamente,

incresparsi o emettere sostanze nocive.

– Le etichette adesive, i fogli di supporto (stampabili) e le pellicole protettive sono in grado di resistere a una

pressione di 172 kPa (25 psi) senza sfaldarsi, trasudare acqua di condensazione sui bordi o emettere sostanze nocive.

• Non utilizzare etichette contenenti protezioni lucide.

• Utilizzare fogli senza etichette mancanti. Le etichette dei fogli parzialmente utilizzati potrebbero staccarsi durante

la stampa e provocare degli inceppamenti. I fogli dai quali sono state staccate delle etichette potrebbero contaminare la stampante con l'adesivo e invalidare le garanzie della stampante e della cartuccia di toner.

• Non utilizzare etichette con la parte adesiva esposta.

• Non stampare a meno di 1 mm (0,04 pollici) dal bordo dell'etichetta e delle perforazioni o tra i bordi delle etichette.

• Accertarsi che la pellicola adesiva non venga a contatto con i bordi del foglio. La patinatura della zona dell'adesivo

deve essere ad almeno 1 mm (0,04 pollici) di distanza dai bordi. Il materiale adesivo può contaminare la stampante e rendere nulla la garanzia.

• Se la patinatura della zona dell'adesivo non è possibile, rimuovere una striscia di 2 mm (0,08 pollici) sul bordo

superiore e inferiore e utilizzare un adesivo che non trasudi.

• Si consiglia di utilizzare l’orientamento verticale, in particolare se si stampano codici a barre.

Suggerimenti sull'uso della carta intestata

• Utilizzare carta intestata destinata esclusivamente all'uso con stampanti laser.

• Eseguire una stampa campione con la carta intestata che si desidera utilizzare prima di acquistarne grandi quantità.

• Prima di caricare la carta intestata, fletterla, aprirla a ventaglio e allinearla per evitare che aderiscano l'uno all'altro.

• Quando si esegue la stampa su carta intestata, è importante considerare l'orientamento della pagina. Per ulteriori

informazioni su come caricare la carta intestata, vedere:

– "Caricamento dei vassoi" a pagina 32 – "Caricamento dell'alimentatore multiuso" a pagina 37

Suggerimenti sull'uso di lucidi

• Eseguire una stampa di prova con i lucidi che si intende utilizzare prima di acquistarne grandi quantità.

• L'alimentazione dei lucidi può essere effettuata dal vassoio standard o dall'alimentatore multiuso.

• Utilizzare i lucidi destinati esclusivamente all'uso con stampanti laser. I lucidi devono essere in grado di resistere a

temperature fino a 185°C senza sciogliersi, scolorirsi, separarsi o emettere sostanze nocive.

Nota: se nel menu Carta la grammatura dei lucidi è impostata su Pesante e la grammatura dei lucidi è impostata su Ruvida, i lucidi possono essere stampati a una temperatura pari a 195° C.

• Per evitare problemi di qualità di stampa, non lasciare impronte sui lucidi.

• Prima di caricare i lucidi, fletterli, aprirli a ventaglio e allinearli per evitare che aderiscano l'uno all'altro.

Guida alla carta e ai supporti speciali 49

Conservazione della carta

Le seguenti istruzioni per la conservazione della carta consentono di evitare eventuali inceppamenti e di mantenere la qualità di stampa a un livello elevato:

• Per ottenere risultati ottimali, conservare la carta in un ambiente con temperatura di 21°C (70°F) e con umidità

relativa del 40%. La maggior parte dei produttori di etichette consiglia di stampare in un ambiente con temperatura compresa tra 18 e 24°C (tra 65 e 75°F) e con umidità relativa compresa tra il 40 e il 60%.

• Conservare la carta nelle apposite confezioni, su uno scaffale o un ripiano anziché sul pavimento.

• Conservare le singole confezioni su una superficie piana.

• Non poggiare nulla sopra le confezioni della carta.

• Rimuovere la carta dalla scatola o dalla confezione solo quando è il momento di caricarla nella stampante. La scatola

e la confezione consentono di mantenere la carta pulita, asciutta e piatta.

Tipi, formati e pesi supportati

Per informazioni su cartoncini ed etichette, consultare la Card Stock & Label Guide (solo in lingua inglese).

Formati carta supportati

Dimensioni carta Vassoio standard Vassoio opzionale da

250 o 500 fogli

210 x 297 mm (8,3 x 11,7 poll.)

148 x 210 mm (5,8 x 8,3 poll.)

105 x 148 mm (4,1 x 5,8 poll.)

JIS B5

182 x 257 mm (7,2 x 10,1 poll.)

Letter

216 x 279 mm (8,5 x 11 poll.)

Legal

216 x 356 mm (8,5 x 14 poll.)

Executive

184 x 267 mm (7,3 x 10,5 poll.)

Oficio (Messico)

216 x 340 mm (8,5 x 13,4 poll.)

Con questa impostazione si ottiene un formato di pagina pari a 216 x 356 mm (8,5 x 14 pollici) a meno che la dimensione non sia

specificata dall'applicazione software.

Il formato Universal è supportato solo nel vassoio standard se il formato carta è almeno 105 x 148 mm (4,1 x 5,8 poll.). Il formato Universal è supportato solo nel vassoio opzionale da 250 o 550 fogli se il formato carta è almeno 148 x 210 mm (5,8 x 8,3 poll.). Il formato Universal è supportato in modalità fronte/retro solo se la larghezza è almeno di 210 mm (8,3 pollici) e la lunghezza è almeno di 279 mm (11 pollici). Il formato Universal più piccolo è supportato solo nell´alimentatore multiuso.

X X

Alimentatore multiuso

Modalità fronte/retro

Guida alla carta e ai supporti speciali 50

Dimensioni carta Vassoio standard Vassoio opzionale da

250 o 500 fogli

Folio

216 x 330 mm (8,5 x 13 poll.)

Statement

140 x 216 mm (5,5 x 8,5 poll.)

Universal

1, 2

76,2 x 127 mm (3 x 5 pollici) fino a 216 x 356 mm (8,5 x 14 pollici)

7 Busta 3/4 (Monarch)

XX X

98 x 191 mm (3,9 x 7,5 poll.)

Busta 9

98 x 225 mm (3,9 x 8,9 poll.)

Busta 10

105 x 241 mm (4,1 x 9,5 poll.)

Busta DL

110 x 220 mm (4,3 x 8,7 poll.)

Busta C5

162 x 229 mm (6,4 x 9 poll.)

Alimentatore multiuso

Modalità fronte/retro

Busta B5

176 x 250 mm (6,9 x 9,8 poll.)

Altra busta

229 x 356 mm (9 x 14 poll.)

Con questa impostazione si ottiene un formato di pagina pari a 216 x 356 mm (8,5 x 14 pollici) a meno che la dimensione non sia specificata dall'applicazione software.

Tipi e pesi di carta supportati

Il vassoio standard supporta carta con peso compreso tra 60 e 90 g/m2 (16–24 libbre). Il vassoio opzionale supporta carta con peso compreso tra 60 e 120 g/m tra 60 e 163 g/m

Tipo di carta Vassoio da 250 o 550 fogli Alimentatore &multiuso Modalità fronte/retro

Carta normale

Cartoncino X X

(16–43 libbre).

(16–32 libbre). L'alimentatore multiuso supporta carta con peso compreso

Lucidi

Riciclata

Guida alla carta e ai supporti speciali 51

Tipo di carta Vassoio da 250 o 550 fogli Alimentatore &multiuso Modalità fronte/retro

Carta lucida X X X

Etichette di carta

Etichette in vinile X X X

Carta di qualità

Busta X X

Busta ruvida X

Carta intestata

Carta prestampata

Carta colorata

Carta leggera

Carta pesante

Ruvida/cotone X

Le etichette di carta stampate solo su un lato specifiche per stampanti laser sono supportate per uso occasionale. Si consiglia di stampare fino a 20 pagine di etichette di carta al mese. Le etichette viniliche, delle farmacie e stampate su due lati non sono supportate.

La carta di qualità e pesante è supporta in modalità fronte/retro con grammatura fino a 90 g/m2 (24 libbre).

Stampa 52

Stampa

In questo capitolo vengono fornite indicazioni su operazioni di stampa, report della stampante e annullamento dei processi di stampa. La selezione e la gestione della carta e dei supporti speciali determina l'affidabilità della stampa dei documenti. Per ulteriori informazioni, vedere "Come evitare gli inceppamenti" a pagina 104 e "Conservazione della carta" a pagina 49.

Stampa di un documento

1 Nel menu Carta del pannello di controllo della stampante, impostare il tipo e il formato carta e in modo che

corrispondano alla carta caricata.

2 Avviare il processo di stampa:

Per utenti di Windows

Con il documento aperto, fare clic su Archivio >Stampa.

b Fare clic su Proprietà, Preferenze, Opzioni o Imposta. c Regolare le impostazioni se necessario. d Fare clic su OK >Stampa.

Per utenti di Macintosh

Personalizzare le impostazioni nella finestra di dialogo Formato di stampa:

1 Con un documento aperto, scegliere File >Impostazioni pagina. 2 Scegliere le dimensioni della carta o creare dimensioni personalizzate che corrispondano alla carta caricata. 3 Fare clic su OK.

b Personalizzare le impostazioni nella finestra di dialogo Stampa:

1 Con un documento aperto, selezionare File >Stampa.

Se necessario, fare clic sul triangolo di apertura per visualizzare altre opzioni.

2 Se necessario, dalla finestra di dialogo Stampa e dai menu a comparsa, regolare le impostazioni.

Nota: per stampare su carta di un tipo specifico, regolare le impostazioni del tipo di carta in modo che

corrispondano alla carta caricata oppure selezionare l'alimentatore o il vassoio appropriato.

3 Fare clic su Stampa.

Regolazione dell'intensità del toner

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Osservare l'indirizzo IP della stampante nella sezione TCP/IP del menu Rete/Porte. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

Stampa 53

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Impostazioni di stampa >Menu Qualità >Intensità toner.

3 Regolare l'impostazione dell'intensità del toner.

4 Fare clic su Inoltra.

Usando le impostazioni della stampante sul computer

A seconda del sistema operativo, regolare le impostazioni di intensità del toner con Utilità impostazioni stampante locale oppure Impostazioni stampante.

Usando il pannello di controllo della stampante

Sul pannello di controllo della stampante, visualizzare:

>Impostazioni > >Impostazioni di stampa > >Menu Qualità > >Intensità toner >

2 Regolare l'intensità del toner.

3 Premere .

Stampa di pagine di informazione

Per ulteriori informazioni sulla stampa di pagine di informazioni, vedere "Stampa della pagina delle impostazioni dei menu" a pagina 28 e "Stampa di una pagina delle impostazioni di rete" a pagina 29.

Stampa di un elenco di esempi di font

Dal pannello di controllo della stampante, spostarsi in:

>Rapporti > >Stampa font > >Font PCL >

>Rapporti > >Stampa font > >Font PostScript >

Stampa usando un dispositivo cellulare

Per scaricare un'applicazione di stampa da cellulare compatibile, accedere a www.lexmark.com/mobile.

Nota: le applicazioni per la stampa da cellulare possono anche essere richieste al produttore del dispositivo cellulare.

Annullamento di un processo di stampa

Annullamento di un processo di stampa dal pannello di controllo della stampante

Dal pannello di controllo della stampante, premere > .

Stampa 54

Annullamento di un processo di stampa dal computer

Per gli utenti Windows

1 Aprire la cartella delle stampanti.

In Windows 8

Da Ricerca, immettere esegui e selezionare: elenco applicazioni >Esegui > immettere control printers >OK.

In Windows 7 o versioni precedenti

a Fare clic su o scegliere Start quindi fare clic su Esegui. b Nella finestra di dialogo di avvio della ricerca o di esecuzione, immettere control printers. c Premere Invio o fare clic su OK.

2 Fare doppio clic sull'icona della stampante.

3 Scegliere il processo di stampa che si desidera annullare.

4 Fare clic su Elimina.

Per gli utenti Macintosh

1 Dal menu Apple, selezionare una delle seguenti opzioni:

• Preferenze di Sistema >Stampa e Scansione > selezionare la stampante >Apri coda di stampa

• Preferenze di Sistema >Stampa e Fax > selezionare la stampante >Apri coda di stampa

2 Nella finestra della stampante, selezionare il processo di stampa che si desidera annullare, quindi eliminarlo.

Informazioni sui menu della stampante 55

Informazioni sui menu della stampante

Elenco dei menu

Menu Carta Rapporti

Rete/Porte

Origine predefinita Formato/tipo carta configura MU Sostituisci dimensioni Grana carta Peso carta caricamento carta tipi personalizzati Impostazione Universale

Protezione Impo&stazioni

Registro controllo protezione Imposta data e ora

In base alle impostazioni della stampante, questa voce di menu viene visualizzata come Pagina impostazioni di rete o come Pagina

impostazioni rete [x] .

A seconda delle impostazioni della stampante, questa voce di menu viene visualizzata come Rete standard o Rete [x].

Queste voci di menu vengono visualizzate solo per le stampanti di rete o collegate a server di stampa.

Pagina impostazioni menu Statistiche periferica

Pagina impostazioni di rete Elenco profili Caratteri di stampa Stampa directory Rapporti risorse

NIC attiva Rete standard

Rapporti Scheda di rete TCP/IP IPv6 Wireless AppleTalk USB Standard Impostazione SMTP

Impostazioni generali Impostazioni di stampa

Menu Carta

origine predefinita, menu

Utilizzare Per

origine predefinita

Vassoio [x] il tipo di carta Carta manuale Busta manuale

Consente di impostare un'origine carta predefinita per tutti i processi di stampa.

Note:

• Vassoio 1 (vassoio standard) è l'impostazione predefinita di fabbrica.

• Dal menu Carta, impostare l'opzione Configura MU su "Cassetto" affinché Alimentatore multiuso

venga visualizzato come impostazione di menu.

• Se due vassoi contengono carta dello stesso formato e tipo e i vassoi hanno le stesse impostazioni, i

vassoi vengono automaticamente collegati. Quando un vassoio si svuota, il processo viene stampato dal vassoio collegato.

Informazioni sui menu della stampante 56

Menu Formato/Tipo carta

Utilizzare Per

Dimensioni vassoio [x]

A4 A5 A6 JIS‑B5 Letter Legal Executive Oficio (Messico) Folio Statement Universal

Tipo vassoio [x]

Carta comune Lucido Riciclata Etichette Carta di qualità Intestata Prestampata Carta colorata Carta leggera Carta pesante Ruvida/Cotone Personalizzata tipo [x]

Specificare il formato carta caricato in ciascun vassoio.

Note:

• Letter è l'impostazione predefinita di fabbrica USA. A4 è l'impostazione predefinita di fabbrica

internazionale.

• Se due vassoi contengono carta dello stesso formato e tipo e i vassoi sono impostati allo stesso

modo, i vassoi vengono automaticamente collegati. Quando un vassoio si svuota, il processo viene stampato dal vassoio collegato.

• Il formato carta A6 viene supportato solo nel vassoio 1 e nell'alimentatore multiuso.

Specificare il tipo di carta caricata in ogni vassoio.

Note:

• Carta normale è l'impostazione predefinita di fabbrica per il vassoio 1. Personalizzata tipo [x] è

l'impostazione predefinita di fabbrica per tutti gli altri vassoi.

• Se disponibile, verrà visualizzato un nome definito dall'utente al posto di Personalizzata

tipo [x].

• Utilizzare questo menu per configurare il collegamento automatico del vassoio.

Dimens. al. multiuso

A4 A5 A6 JIS B5 Letter Legal Executive Oficio (Messico) Folio Statement Universal Busta 7 3/4 Busta 9 Busta 10 Busta DL Busta C5 Busta B5 Altra busta

Nota: in questo menu sono riportati solo i vassoi e gli alimentatori installati.

Specificare il formato della carta caricata nell'alimentatore multiuso.

Note:

• Letter è l'impostazione predefinita di fabbrica USA. A4 è l'impostazione predefinita di fabbrica

internazionale.

• Dal menu Carta, impostare l'opzione Configura MP su ¨Cassetto¨ affinché Dimens. al. multiuso

venga visualizzato come menu.

• l'alimentatore multiuso non rileva automaticamente il formato della carta. Accertarsi che il

formato carta sia stato impostato correttamente.

Informazioni sui menu della stampante 57

Utilizzare Per

Tipo alimentatore MU

Carta comune Biglietto d'auguri Lucido Riciclata Etichette Carta di qualità Busta Busta ruvida Intestata Prestampata Carta colorata Carta leggera Carta pesante Ruvida/Cotone Personalizzata tipo [x]

Dimensioni carta manuale

A4 A5 A6 JIS B5 Letter Legal Executive Oficio (Messico) Folio Statement Universal

Specificare il tipo di carta caricato nell'alimentatore multiuso.

Note:

• Personalizzata tipo [x] è l'impostazione predefinita di fabbrica.

• Dal menu Carta, impostare l'opzione Configura MP su ¨Cassetto¨ affinché Tipo alimentatore

MU venga visualizzato come menu.

Specificare il formato della carta caricata manualmente. Nota: Letter è l'impostazione predefinita di fabbrica USA. A4 è l'impostazione predefinita di

fabbrica internazionale.

Tipo carta manuale

Carta comune Biglietto d'auguri Lucido Riciclata Etichette Carta di qualità Intestata Prestampata Carta colorata Carta leggera Carta pesante Ruvida/Cotone Personalizzata tipo [x]

Nota: in questo menu sono riportati solo i vassoi e gli alimentatori installati.

Specificare il tipo di carta caricato manualmente

Note:

• Carta normale è l'impostazione predefinita di fabbrica.

• Dal menu Carta, impostare l'opzione Configura MP su ¨Manuale¨ per visualizzare Tipo carta

manuale come voce di menu.

Informazioni sui menu della stampante 58

Utilizzare Per

Dimensioni busta manuale

Busta 7 3/4 Busta 9 Busta 10 Busta DL Busta C5 Busta B5 Altra busta

Tipo busta manuale

Busta Busta ruvida Personalizzata tipo [x]

Nota: in questo menu sono riportati solo i vassoi e gli alimentatori installati.

Specificare il formato della busta caricata manualmente. Nota: Busta 10 è l'impostazione predefinita di fabbrica USA. Busta DL è l'impostazione predefinita

di fabbrica internazionale.

Specificare il tipo di busta caricata manualmente.

Nota: Busta è l'impostazione predefinita di fabbrica.

Menu Configura MU

Utilizzare Per

configura MU

Cassetto Manuale Primo

Determinare quando la stampante deve selezionare la carta dall'alimentatore multiuso.

Note:

• Cassetto è l'impostazione predefinita di fabbrica. L'impostazione Cassetto consente di configurare l'alimen‐

tatore multiuso come origine carta predefinita.

• Manuale imposta l'alimentatore multiuso solo per processi di stampa ad alimentazione manuale.

• Primo imposta l'alimentatore multiuso come origine carta principale a prescindere dalle impostazioni.

Menu Sostituisci dimensioni

Utilizzare Per

Sostituisci dimensioni

Disatt. Dichiarazione/A5 Letter/A4 Intero elenco

Sostituire con un formato di carta specificato qualora il formato richiesto non sia disponibile.

Note:

• Intero elenco è l'impostazione di fabbrica predefinita. Sono consentite tutte le sostituzioni dispo‐

nibili.

• Disatt. indica che non sono consentite sostituzioni del formato.

• L'impostazione di un formato sostitutivo consente di continuare un processo di stampa evitando di

visualizzare il messaggio Cambiare carta.

Grana carta, menu

Utilizzare Per

Grana carta normale

Levigata Normale Ruvida

Specificare la grana relativa della carta normale caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 59

Utilizzare Per

Grana cartoncino

Levigata Normale Ruvida

Grana lucidi

Levigata Normale Ruvida

Grana carta riciclata

Levigata Normale Ruvida

Grana etichette

Levigata Normale Ruvida

Grana carta qual.

Levigata Normale Ruvida

Specificare la grana relativa del cartoncino caricato.

Note:

• Normale è l'impostazione predefinita di fabbrica.

• Le opzioni vengono visualizzate solo se il cartoncino è supportato.

Specificare la grana relativa dei lucidi caricati. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta riciclata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa delle etichette caricate. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta di qualità caricata.

Nota: Ruvida è l'impostazione predefinita di fabbrica.

Grana buste

Levigata Normale Ruvida

Grana c. ruvida

Ruvida

Grana carta intestata

Levigata Normale Ruvida

Grana carta prestampata

Levigata Normale Ruvida

Grana c. colorata

Levigata Normale Ruvida

Grana c. leggera

Levigata Normale Ruvida

Specificare la grana relativa delle buste caricate. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa delle buste ruvide caricate.

Specificare la grana relativa della carta intestata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta prestampata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta colorata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 60

Utilizzare Per

Grana c. pesante

Levigata Normale Ruvida

Grana carta cot./ruv.

Ruvida

Granacarta person. [x]

Levigata Normale Ruvida

Specificare la grana relativa della carta caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare la grana relativa della carta cotone caricata.

Specificare la grana relativa della carta personalizzata caricata.

Note:

• Normale è l'impostazione predefinita di fabbrica.

• Le opzioni vengono visualizzate solo se il tipo personalizzato è supportato.

Menu Peso carta

Utilizzare Per

Peso carta norm.

Spia Normale Pesante

Peso cartoncino

Spia Normale Pesante

Specificare il peso relativo della carta normale caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso del cartoncino caricato.

Nota: Normale è l'impostazione predefinita di fabbrica.

Peso lucidi

Spia Normale Pesante

Peso carta riciclata

Spia Normale Pesante

Peso etichette

Spia Normale Pesante

Peso carta qualità

Spia Normale Pesante

Peso busta

Spia Normale Pesante

Specificare il peso relativo dei lucidi caricati. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta riciclata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo delle etichette caricate. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta di qualità caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo delle buste caricate. Nota: Normale è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 61

Utilizzare Per

Peso busta ruvida

Spia Normale Pesante

Peso carta intestata

Spia Normale Pesante

Peso carta prestamp.

Spia Normale Pesante

Peso carta colorata

Spia Normale Pesante

Peso c. leggera

Spia

Peso c. pesante

Pesante

Specificare il peso relativo delle buste ruvide caricate. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta intestata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta prestampata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta colorata caricata. Nota: Normale è l'impostazione predefinita di fabbrica.

Specificare che la grammatura relativa della carta caricata è leggera.

Specificare che la grammatura relativa della carta caricata è pesante.

Grammatura carta cot./ruv.

Spia Normale Pesante

Peso carta personal.[x]

Spia Normale Pesante

Specificare il peso relativo della carta ruvida o cotone caricata. Nota: Pesante è l'impostazione predefinita di fabbrica.

Specificare il peso relativo della carta personalizzata caricata.

Note:

• Normale è l'impostazione predefinita di fabbrica.

• Le opzioni vengono visualizzate solo se il tipo personalizzato è supportato.

Caricamento carta, menu

Utilizzare Per

Caricam. c. riciclata

Fronte/retro Spenta

Note:

• Fronte/retro consente di impostare la stampa fronte/retro come predefinita per tutti i processi di stampa, a meno che non

venga selezionata l'opzione per la stampa su un lato in Preferenze di stampa o nella finestra di dialogo Stampa.

• Se è selezionata l'opzione Fronte/retro, tutti i processi di stampa vengono inviati attraverso l'unità fronte/retro, compresi i

processi di stampa su un lato.

• Disattivato è il valore predefinito di fabbrica per tutti i menu.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Riciclata come tipo di carta.

Informazioni sui menu della stampante 62

Utilizzare Per

Caricam. carta qual.

Fronte/retro Spenta

Caricam. carta intest.

Fronte‐retro Disatt.

Caricamento carta prestampata

Fronte‐retro Disatt.

Caric. c. colorata

Fronte‐retro Disatt.

Caric. c.leggera

Fronte‐retro Disatt.

Caric. c.pesante

Fronte‐retro Disatt.

Caricamento carta personalizzata [x]

Fronte/retro Spenta

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Carta di qualità come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Carta intestata come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Prestampata come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Colorata come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Leggera come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Spessa come tipo di carta.

Consente di determinare e impostare la stampa fronte/retro per tutti i processi che specificano Personalizzata [x] come tipo di carta.

Nota: Caricam. carta pers. [x] è disponibile soltanto se è supportato il tipo personalizzato.

Note:

• Fronte/retro consente di impostare la stampa fronte/retro come predefinita per tutti i processi di stampa, a meno che non

venga selezionata l'opzione per la stampa su un lato in Preferenze di stampa o nella finestra di dialogo Stampa.

• Se è selezionata l'opzione Fronte/retro, tutti i processi di stampa vengono inviati attraverso l'unità fronte/retro, compresi i

processi di stampa su un lato.

• Disattivato è il valore predefinito di fabbrica per tutti i menu.

Menu Tipi personalizzati

Utilizzare Per

Personalizzata tipo [x]

Carta Cartoncino Lucidi Ruvida/cotone Etichette Busta

Associare un tipo di carta o di supporto speciale con un nome Tipo personalizzato [x]

Note:

• Carta è l'impostazione predefinita di fabbrica per Tipo personalizzato [x].

• Per eseguire la stampa da quell'origine, è necessario che il tipo di supporto speciale sia supportato

nel vassoio o nell'alimentatore selezionato.

Informazioni sui menu della stampante 63

Utilizzare Per

Riciclata

Carta Cartoncino Lucidi Ruvida/cotone Etichette Busta Cotone

Specificare un tipo di carta quando l'impostazione Riciclata è selezionata in altri menu.

Note:

• Carta è l'impostazione predefinita di fabbrica.

• Per eseguire la stampa da tale origine, è necessario che il tipo di carta Riciclata sia supportato nel

vassoio o nell'alimentatore selezionato.

Menu Impostazione Universale

Utilizzare Per

Unità di misura

Pollici Millimetri

Larghezza verticale

3 ‐ 8,5 pollici 76 ‐ 216 mm

Identificare le unità di misura.

Note:

• Pollici è l'impostazione predefinita di fabbrica USA.

• Millimetri è l'impostazione predefinita di fabbrica internazionale.

Impostare la larghezza verticale.

Note:

• Se la larghezza supera il limite massimo, la stampante utilizza il valore massimo consentito.

• 8,5 pollici l'impostazione predefinita di fabbrica USA. La larghezza può essere aumentata con incre‐

menti di 0.01 in. (0,254 mm).

• 216 mm è l'impostazione predefinita di fabbrica internazionale. La larghezza può essere aumentata

con incrementi di 1 mm (0.04 in.).

Altezza verticale

3 ‐ 14,17 pollici 76 – 360 mm

Direzione alimentaz.

Lato corto Lato lungo

Impostare l'altezza verticale.

Note:

• Se l'altezza supera il limite massimo, la stampante utilizza il valore massimo consentito.

• 14 pollici è l'impostazione predefinita di fabbrica USA. L'altezza può essere aumentata con incre‐

menti di 0.01 in. (0,254 mm).

• 356 mm è l'impostazione predefinita di fabbrica internazionale. L'altezza può essere aumentata con

incrementi di 1 mm (0.04 in.).

Specificare la direzione di alimentazione se la carta può essere caricata in entrambe le direzioni.

Note:

• Bordo corto è l'impostazione predefinita di fabbrica.

• L'opzione Lato lungo viene visualizzata solo se il bordo più lungo è inferiore alla larghezza massima

supportata nel vassoio.

Informazioni sui menu della stampante 64

Menu Rapporti

Menu Report

Utilizzare Per

Pagina impostazioni menu

Statistiche periferica Stampare una pagina contenente le statistiche della stampante, ad esempio informazioni sui materiali

Pagina impostazioni di rete

Elenco profili Stampare un elenco dei profili memorizzati sulla stampante.

Caratteri di stampa

Caratteri PCL Caratteri PostScript

Stampa directory Stampare un elenco delle risorse memorizzate nella scheda di memoria Flash opzionale.

Rapporti risorse Stampare un report contenente informazioni sulle risorse della stampante, inclusi il modello e il numero

Stampare un report contenente informazioni relative alla carta caricata nei vassoi, alla memoria installata, al numero totale di pagine, agli allarmi, ai timeout, alla lingua del pannello di controllo, all’indir izzo TCP/IP, allo stato dei materiali di consumo e della connessione di rete e ad altre informazioni.

di consumo e dettagli sulle pagine stampate.

Stampare una pagina contenente informazioni sulle impostazioni della stampante di rete, ad esempio le informazioni dell'indirizzo TCP/IP.

Nota: questa voce di menu viene visualizzata solo per le stampanti di rete o collegate a server di stampa.

Nota: Questa voce di menu viene visualizzata quando LDSS è abilitato.

Stampare un report di tutti i font disponibili per il linguaggio stampante impostato.

Nota: per le emulazioni PostScript e PCL è disponibile un elenco separato.

Note:

• Dim. buffer processi deve essere impostato su 100%.

• Assicurarsi che la memoria Flash opzionale sia installata e funzioni correttamente.

• Questa voce di menu viene visualizzata solo se è installata una scheda di memoria flash.

di serie.

Menu Rete/Porte

I menu in questa sezione vengono visualizzati solo per le stampanti di rete o collegate a server di stampa.

Menu NIC attiva

Utilizzare Per

NIC attiva

Autom. [elenco delle schede di rete dispo‐

nibili]

Menu Rete standard e Rete [x]

Nota: in questo menu vengono visualizzate solo le porte attive. Tutte le porte inattive sono omesse.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• Questa voce di menu viene visualizzata solo se è installata una scheda di rete

opzionale.

Informazioni sui menu della stampante 65

Utilizzare Per

PCL SmartSwitch

Attivato Disattivato

PS SmartSwitch

Attivato Disattivato

Modalità NPA

Disattivato Autom.

Buffer di rete

Disabilitato Autom. Da 3 KB fino a

[dimensione massima consentita]

Impostare il passaggio automatico della stampante all'emulazione PCL quando un processo di stampa lo richiede, indipendentemente dal linguaggio predefinito della stampante.

Note:

• Attiv. (attivato) è l'impostazione predefinita di fabbrica.

• Se SmartSwitch PCL è disattivato, la stampante non esamina i dati in arrivo e utilizza la lingua

predefinita della stampante, specificata nel menu Impostazioni.

Impostare il passaggio automatico della stampante all'emulazione PS quando un processo di stampa lo richiede, indipendentemente dal linguaggio predefinito della stampante.

Note:

• Attiv. (attivato) è l'impostazione predefinita di fabbrica.

• Se SmartSwitch PS è disattivato, la stampante non esamina i dati in arrivo e utilizza la lingua

predefinita della stampante, specificata nel menu Impostazioni.

Consente di impostare l'esecuzione dell'elaborazione speciale richiesta per le comunicazioni bidire‐ zionali, in conformità alle convenzioni definite nel protocollo NPA.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• La modifica di questa impostazione dal pannello di controllo e la successiva chiusura dei menu

determina il riavvio della stampante. La selezione dei menu viene quindi aggiornata.

Impostare la dimensione del buffer di ingresso di rete.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• Il valore può essere modificato con incrementi di 1 KB.

• La dimensione massima consentita dipende dalla quantità di memoria della stampante, dalle

dimensioni degli altri buffer di collegamento e dall'impostazione di Salva risorse (Attiv. o Disatt.).

• Per aumentare il limite di dimensione massima per l'opzione Buffer di rete, disattivare il buffer

per la connessione parallela, seriale e USB o ridurne la dimensione.

• La modifica di questa impostazione dal pannello di controllo e la successiva chiusura dei menu

determina il riavvio della stampante. La selezione dei menu viene quindi aggiornata.

PS binario MAC

Attiv. Disatt. Autom.

Consente di impostare la stampante per elaborare processi di stampa di tipo PostScript binario Macintosh.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• Se si seleziona Disattiv., i processi di stampa vengono filtrati attraverso il protocollo standard.

• Se si seleziona Attiv., la stampante elabora i processi di stampa di tipo PostScript binario in

formato raw.

Menu Report

Per accedere al menu, selezionare una delle seguenti opzioni:

• Rete/Porte >Rete standard >Impostazione rete standard >Report

• Rete/Porte >Rete [x] >Impostazioni rete [x] >Report

Informazioni sui menu della stampante 66

Utilizzare Per

Stampa pagina impostazioni Stampare una pagina contenente informazioni sulle impostazioni della stampante di rete, ad

esempio l'indirizzo TCP/IP.

Menu Scheda di rete

Per accedere al menu, navigare su una delle seguenti opzioni:

• Rete/Porte >Rete standard >Impostazione rete standard >Scheda di rete

• Rete/Porte >Rete [x] >Impostazione rete [x] >Scheda di rete

Utilizzare Per

Visualizza stato scheda

Collegata Disconnessa

Visualizza velocità scheda Visualizzare la velocità di una scheda di rete attiva.

Indirizzo di rete

UAA LAA

Timeout processo

0 ‐ 255 secondi

Visualizzare lo stato di connessione della scheda di rete.

Visualizzare gli indirizzi di rete.

Impostare l'intervallo di tempo necessario per annullare un processo di stampa in rete.

Note:

• 90 secondi è l'impostazione predefinita di fabbrica.

• Se si imposta un valore pari a 0, il timeout viene disattivato.

• Se si seleziona un valore compreso tra 1 e 9, l'impostazione viene salvata sul valore 10.

Menu TCP/IP

Per accedere al menu, navigare su una qualsiasi delle seguenti opzioni:

• Rete/Porte >Rete standard >Impostazione rete standard >TCP/IP

• Rete/Porte >Rete [x] >Impostazione rete [x] >TCP/IP

Nota: questo menu è disponibile solo nelle stampanti di rete o collegate a server di stampa.

Utilizzare Per

Imposta nome host Impostare il nome host.

Note:

• Questa impostazione può essere modificato solo da Embedded Web Server.

• Il nome host può contenere fino a 15 caratteri e possono essere usati caratteri alfanumerici

ASCII US e il trattino.

Indirizzo IP Visualizzare o modificare l'indirizzo TCP/IP corrente.

Nota: L'impostazione manuale dell'indirizzo IP disattiva le impostazioni "Abilita DHCP" e "Abilita

Auto IP". Disattiva inoltre "Abilita BOOTP" e "Abilita RARP" nei sistemi che supportano BOOTP e RARP.

Netmask Visualizzare o modificare la netmask TCP/IP corrente.

Gateway Visualizzare o modificare il gateway TCP/IP corrente.

Informazioni sui menu della stampante 67

Utilizzare Per

Abilita DHCP

Attivato Disattivato

Abilita AutoIP

Sì No

Abilita FTP/TFTP

Sì No

Abilita server HTTP

Sì No

Indirizzo server WINS Visualizzare o modificare l'indirizzo del server WINS corrente.

Abilita DDNS

Sì No

Abilita mDNS

Sì No

Indirizzo server DNS Visualizzare o modificare l'indirizzo del server DNS corrente.

Specificare l'indirizzo DHCP e l'assegnazione dei parametri. Nota: Attiv. (attivato) è l'impostazione predefinita di fabbrica.

Specificare l'impostazione di Zero Configuration Networking. Nota: Sì è l'impostazione predefinita di fabbrica.

Abilitare il server FTP incorporato, che consente di inviare file alla stampante utilizzando il proto‐ collo FTP (File Transfer Protocol).

Nota: Sì è l'impostazione predefinita di fabbrica.

Abilita il server Web incorporato (Embedded Web Server). Quando è abilitato, è possibile controllare e gestire la stampante in remoto tramite un browser Web.

Nota: Sì è l'impostazione predefinita di fabbrica.

Visualizzare o modificare l'impostazione DDNS corrente. Nota: Sì è l'impostazione predefinita di fabbrica.

Visualizzare o modificare l'impostazione mDNS corrente.

Nota: Sì è l'impostazione predefinita di fabbrica.

Indirizzo server DNS di backup

Indirizzo server DNS di backup 2

Indirizzo server DNS di backup 3

Abilita HTTPS

Sì No

Visualizzare o modificare gli indirizzi del server DNS di backup.

Visualizzare o modificare l'impostazione HTTPS corrente.

Nota: Sì è l'impostazione predefinita di fabbrica.

Menu IPv6

Per accedere al menu, navigare su una qualsiasi delle seguenti opzioni:

• Rete/Porte >Rete standard >Impostazione rete standard >IPv6

• Rete/Porte >Rete [x] >Impostazione rete [x] >IPv6

Nota: questo menu è disponibile solo nelle stampanti di rete o collegate a server di stampa.

Utilizzare Per

Abilita IPv6

Attivata Spenta

Queste impostazioni possono essere modificate solo da Embedded Web Server.

Abilitare il protocollo IPv6 nella stampante. IPv6 utilizza valori più grandi per creare indirizzi IP. Nota: per impostazione predefinita l'opzione è attiva.

Informazioni sui menu della stampante 68

Utilizzare Per

Configurazione autom.

Attivata Spenta

Imposta nome host

Visualizza indirizzo

Visualizza indirizzo router

Attiva DHCPv6

Attivata Spenta

Queste impostazioni possono essere modificate solo da Embedded Web Server.

Specificare se la scheda di rete accetta le voci della configurazione dell'indirizzo IPv6 automatica fornite da un router.

Nota: per impostazione predefinita l'opzione è attiva.

Impostare il nome host. Nota: il nome host è limitato a 15 caratteri e possono essere usati solo caratteri alfanumerici ASCII

US e il trattino.

Visualizzare l'indirizzo IPv6 corrente.

Visualizzare l'indirizzo del router corrente.

Abilitare il protocollo DHCPv6 nella stampante.

Nota: per impostazione predefinita l'opzione è attiva.

Menu Wireless

Nota: questo menu è disponibile solo in stampanti connesse a una rete wireless o in modelli di stampante dotati di

una scheda di rete wireless.

Per accedere al menu, navigare su una qualsiasi delle seguenti opzioni:

• Rete/Porte >Rete [x] >Impostaz. rete [x] >Wireless

Utilizzare Per

Modalità di rete

Infrastruttura Ad hoc

Specificare la modalità di rete.

Note:

• Ad hoc è l'impostazione predefinita di fabbrica. Configura la connessione wireless diretta‐

mente tra la stampante e il computer.

• Infrastruttura consente alla stampante di accedere a una rete utilizzando un punto di

accesso.

Compatibilità

802.11b/g

802.11b/g/n

Scegli rete Selezionare una rete disponibile per la stampante da utilizzare.

Visualizza qualità segnale Visualizzare la qualità della connessione wireless.

Visualizza modalità protezione Visualizzare il metodo di crittografia per la rete wireless.

Specificare lo standard wireless per la rete wireless.

Nota: 802.11b/g/n è l'impostazione predefinita di fabbrica.

Menu AppleTalk

Nota: Questo menu è disponibile solo in modelli di stampante è collegata a una rete cablata o quando è installata

una scheda di rete opzionale.

Per accedere al menu, navigare su una qualisasi delle seguenti opzioni:

• Rete/Porte >Rete standard >Impostazione rete standard >AppleTalk

• Rete/Porte >Impostazazione rete [x] >AppleTalk

Informazioni sui menu della stampante 69

Utilizzare Per

Attivazione

Sì No

Visualizza nome Visualizzare il nome AppleTalk assegnato.

Visualizza indirizzo Visualizzare l'indirizzo AppleTalk assegnato.

Imposta zona

[elenco di zone disponibili sulla rete]

Attivare o disattivare il supporto per AppleTalk.

Nota: Sì è l'impostazione predefinita di fabbrica.

Nota: questo nome può essere modificato solo dall'Embedded Web Server.

Nota: l'indirizzo può essere modificato solo dall'Embedded Web Server.

Fornire un elenco delle zone AppleTalk disponibili sulla rete. Nota: l'impostazione predefinita di fabbrica è la zona predefinita per la rete. Se non esistono

zone predefinite, l'impostazione predefinita è la zona contrassegnata da un asterisco (*).

menu USB standard

Utilizzare Per

PCL SmartSwitch

Attivato Disattivato

Impostare il passaggio automatico della stampante all'emulazione PCL, se richiesto dal processo di stampa ricevuto tramite una porta USB, indipendentemente dal linguaggio predefinito della stampante.

Note:

• Attiv. (attivato) è l'impostazione predefinita di fabbrica.

• Quando è impostato su Disattivato, i dati in entrata non vengono verificati dalla stampante. Se

SmartSwitch PS è attivato, la stampante utilizza l'emulazione PostScript. Se SmartSwitch PS è disattivato, viene utilizzato il linguaggio predefinito della stampante specificato nel menu Impostazioni.

PS SmartSwitch

Attiv. Disatt.

Modalità NPA

Attiv. Disatt. Autom.

Impostare il passaggio automatico della stampante all'emulazione PS se richiesto da un processo di stampa ricevuto tramite una porta USB, indipendentemente dal linguaggio predefinito della stampante.

Note:

• Attiv. (attivato) è l'impostazione predefinita di fabbrica.

• Quando è impostato su Disattivato, i dati in entrata non vengono verificati dalla stampante. Se

SmartSwitch PCL è attivato, la stampante utilizza l'emulazione PCL. Se SmartSwitch PCL è disat‐ tivato, viene utilizzato il linguaggio predefinito della stampante specificato nel menu Imposta‐ zioni.

Consente di impostare l'esecuzione dell'elaborazione speciale richiesta per le comunicazioni bidire‐ zionali, in conformità alle convenzioni definite nel protocollo NPA.

Note:

• Automatica è l'impostazione predefinita di fabbrica. La stampante esamina i dati, ne determina

il formato e li elabora di conseguenza.

• La stampante si riavvia automaticamente quando si modifica l´impostazione dal pannello di

controllo della stampante. La selezione dei menu viene quindi aggiornata.

Informazioni sui menu della stampante 70

Utilizzare Per

Buffer USB

Disabilitato Autom. Da 3 KB fino a [dimen‐

sione massima consentita]

PS binario MAC

Attivato Disattivato Autom.

Indirizzo ENA

yyy.yyy.yyy.yyy

Impostare la dimensione del buffer di ingresso USB.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• Se si seleziona Disattivato, il buffering del processo viene disattivato.

• La dimensione del buffer USB può essere modificata a incrementi di 1 KB.

• La dimensione massima consentita dipende dalla quantità di memoria della stampante, dalle

dimensioni degli altri buffer di collegamento e dall'impostazione di Salva risorse (Attiv. o Disatt.).

• Per aumentare il limite di dimensione massima per l'opzione Buffer USB, disattivare il buffer per

la connessione parallela, seriale e di rete o ridurne la dimensione.

• La stampante si riavvia automaticamente quando si modifica l´impostazione dal pannello di

controllo della stampante. La selezione dei menu viene quindi aggiornata.

Consente di impostare la stampante per elaborare processi di stampa di tipo PostScript binario Macintosh.

Note:

• Automatica è l'impostazione predefinita di fabbrica.

• Se si seleziona Attiv., la stampante elabora i processi di stampa di tipo PostScript binario in

formato raw.

• Se si seleziona Disattiv., i processi di stampa vengono filtrati attraverso il protocollo standard.

Consente di impostare le informazioni sull'indirizzo di rete per un server di stampa esterno. Nota: il menu è disponibile solo quando la stampante è collegata a un server di stampa esterno

tramite la porta USB.

Netmask ENA

yyy.yyy.yyy.yyy

Gateway ENA

yyy.yyy.yyy.yyy

Consente di impostare le informazioni sulla netmask per un server di stampa esterno. Nota: il menu è disponibile solo quando la stampante è collegata a un server di stampa esterno

tramite la porta USB.

Consente di impostare le informazioni sul gateway per un server di stampa esterno. Nota: il menu è disponibile solo quando la stampante è collegata a un server di stampa esterno

tramite la porta USB.

Impostazione SMTP, menu

Utilizzare Per

Gateway SMTP primario Specificare le informazioni relative alla porta e al gateway del server SMTP.

Porta gateway SMTP primario

Gateway SMTP secondario

Porta gateway SMTP secondario

Timeout SMTP

5–30

Indirizzo di risposta Specificare un indirizzo di risposta di un massimo di 128 caratteri nel messaggio e‐mail inviato

Nota: 25 è la porta del gateway SMTP predefinita.

Specificare la quantità di tempo, in secondi, prima che il server cessi di tentare l'invio di e‑mail. Nota: 30 secondi è l'impostazione predefinita di fabbrica.

dalla stampante.

Informazioni sui menu della stampante 71

Utilizzare Per

Utilizza SSL

Disabilitato Negozia Richiesto

Autenticazione server SMTP

Nessuna autenticazione richiesta

E-mail avviata da periferica

Nessuna Usa credenziali SMPT della

periferica

ID utente della periferica

Password periferica

Impostare la stampante in modo da utilizzare SSL per maggiore protezione quando si è collegati al server SMTP.

Note:

• Disattivato è l'impostazione predefinita di fabbrica.

• Quando si utilizza l'impostazione Negozia, il server SMTP determina se verrà utilizzato SSL.

Specificare il tipo di autenticazione utente richiesta per i privilegi di stampa. Nota: "Autenticazione non richiesta" è l'impostazione di fabbrica predefinita.

Specificare quale credenziali verranno utilizzate quando si comunica al server SMTP. Alcuni server SMTP richiedono credenziali per inviare e‐mail.

Note:

• Nessuno è l'impostazione predefinita di fabbrica per E‐mail avviata dalla periferica.

• Le opzioni ID utente periferica e Password periferica vengono utilizzate per eseguire il

Menu Protezione

Menu Registro controllo protezione

Utilizzare Per

Esporta registro Consentire a un utente autorizzato di esportare il registro di controllo.

Note:

• Per esportare il registro di controllo dal pannello di controllo della stampante, collegare a

quest'ultima un'unità flash USB.

• Il registro di controllo può essere scaricato e salvato su un computer da Embedded Web

Server.

Elimina registro

Elimina ora Non eliminare

Specificare se i registri di controllo debbano essere eliminati. Nota: Elimina ora è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 72

Utilizzare Per

Configura registro

Consenti controllo

Sì No

Consenti Syslog remoto

No Sì

Funzione di Syslog remoto

0–23

Gravità degli eventi da registrare

0–7

Specificare se e in che modo devono essere creati i registri di controllo.

Note:

• Consenti controllo determina se gli eventi vengono registrati nel registro controllo protetto e

nel syslog remoto. No è l'impostazione predefinita di fabbrica.

• Abilita Syslog remoto determina se i registri vengono inviati a un server remoto. No è l'impo‐

stazione predefinita di fabbrica.

• Funzione di Syslog remoto determina il valore utilizzato per inviare i registri al server syslog

remoto. 4 è l'impostazione predefinita di fabbrica.

• Se il registro controllo protezione è attivato, viene registrato il valore di gravità di ciascun

evento. 4 è l'impostazione predefinita di fabbrica.

menu Imposta data e ora

Utilizzare Per

Data e ora correnti Visualizzare le impostazioni di data e ora correnti per la stampante.

Nota: La data e l´ora sono impostate nel formato AAAA‐MM‐GG OO:MM.

Imposta data e ora manualmente

[inserire data/ora]

Immettere data e ora. Nota: Impostare la data e l'ora usando questo menu imposta automaticamente l'opzione Abilita

NTP su Disatt.

Fuso orario

[elenco fusi orari]

Osserva automaticamente DST

Attiv. Disatt.

Abilita NTP

Attiv. Disatt.

Selezionare il fuso orario. Nota: GMT è l'impostazione predefinita di fabbrica.

Impostare la stampante per utilizzare l'ora legale (DST, Daylight Saving Time) iniziale e finale appli‐ cabile associata all'impostazione Fuso orario della stampante.

Nota: Attiv. (attivato) è l'impostazione predefinita di fabbrica.

Abilita il protocollo NTP (Network Time Protocol) che sincronizza gli orologi delle periferiche in rete.

Note:

• per impostazione predefinita l'opzione è attiva.

• Se si imposta la data e l'ora manualmente, l'opzione Abilita NTP è automaticamente

impostata su Disatt.

Informazioni sui menu della stampante 73

Menu Impostazioni

Menu Impostazioni generali

Utilizzare Per

Lingua schermo

Inglese Francese Tedesco Italiano Spagnolo Dansk Norsk Paesi Bassi Svenska Portoghese Suomi Russo Polski Greco Magyar Turkce Cesky Cinese semplificato Cinese tradizionale Koreano Giapponese

Consente di selezionare la lingua del testo visualizzato sul display della stampante. Nota: Non tutte le lingue sono disponibili per tutte le stampanti e per consentirne la

visualizzazione potrebbe essere richiesta l´installazione di hardware speciale.

Mostra stime materiali di consumo

Mostra stime Non mostrare stime

Eco-Mode

Disattivato Consumo energetico Cons. energ./Carta Carta

Esegui installazione iniziale

Sì No

Visualizzare le stime dei materiali di consumo sul pannello di controllo della stampante, Embedded Web Server, impostazioni di menu e i rapporti statistici della periferica.

Ridurre l'uso di energia, carta o supporti speciali.

Note:

• L'impostazione predefinita dell'opzione è Disattivata. Disattivato ripristina le imposta‐

zioni predefinite di fabbrica della stampante.

• L'impostazione Consumo energetico consente di ridurre la potenza utilizzata dalla

stampante.

• Cons. energ./Carta consente di ridurre il consumo di energia, carta e supporti speciali.

• Carta consente di ridurre la quantità di carta e di supporti speciali necessari per un

processo di stampa.

Eseguire la procedura guidata di configurazione.

Note:

• Sì è l'impostazione predefinita di fabbrica.

• Al termine dell'installazione guidata, selezionando Fine nella schermata di selezione

del paese o della regione, l'impostazione predefinita diventa No.

Informazioni sui menu della stampante 74

Utilizzare Per

Formati carta

Questa Metrico

Timeout

Modalità sospensione

Disabilitato 1 ‐ 120 min

Timeout

Timeout ibernazione

Disabilitato 1 ora 2 ore 3 ore 6 ore 1 giorno 2 giorni 3 giorni 1 settimana 2 settimane 1 mese

Specificare l'unità di misura per i formati carta.

Note:

• US è l'impostazione predefinita di fabbrica.

• L'impostazione iniziale è determinata dalla selezione del Paese o della regione di

residenza effettuata durante l'installazione guidata iniziale.

Impostare l'intervallo di tempo tra la stampa di un processo e l'attivazione del risparmio energetico.

Note:

• “30 min” è l'impostazione predefinita di fabbrica.

• ¨Disattivato¨ viene visualizzato solo quando Consumo ridotto è disabilitato.

• Impostazioni inferiori consentono di risparmiare una maggiore energia, ma possono

richiedere tempi di riscaldamento più lunghi.

• Se la stampante viene utilizzata costantemente, selezionare un valore elevato. Nella

maggior parte dei casi, un valore elevato richiede un tempo minimo di riscaldamento della stampante.

Impostare l'intervallo di tempo che deve trascorrere prima di attivare la modalità di sospen‐ sione.

Note:

• ¨Disattivo¨ è l´impostazione predefinita di fabbrica in tutti i paesi eccetto nei paesi

dell´Unione Europea e in Svizzera.

• ¨3 giorni¨ è l´impostazione predefinita di fabbrica per tutti i paesi dell´Unione

Europea e in Svizzera.

Timeout

Timeout ibernazione alla connes‐ sione

Iberna Non sospendere

Timeout

Timeout schermo

15‐300 sec.

Timeout

Estendi timeout schermo

Attivato Disattivato

Impostare la stampante in modalità sospensione anche se è presente una connessione Ethernet attiva.

Nota: "Non sospendere" è l'impostazione predefinita di fabbrica.

Impostare l'intervallo di tempo di attesa in secondi prima che ritorni allo stato Pronta. Nota: “30 sec” è l'impostazione predefinita di fabbrica.

Visualizzare un messaggio che consente di reimpostare il timer del timeout dello schermo invece di tornare al display della stampante.

Nota: L'impostazione predefinita dell'opzione è Disattivata.

Informazioni sui menu della stampante 75

Utilizzare Per

Timeout

Timeout stampa

Disabilitato 1‐255 sec

Timeout

Timeout attesa

Disabilitato 15‐65535 sec

Recupero stampa

Proseguimento autom.

Disabilitato 5‐255 sec

Recupero stampa

Rimoz. inceppam.

Attiv. Disatt. Autom.

Impostare l'intervallo di tempo di attesa in secondi per la ricezione di un messaggio di fine processo prima che la parte restante del processo venga annullata.

Note:

• “90 sec” è l'impostazione predefinita di fabbrica.

• Al termine di tale intervallo, viene completata la stampa delle pagine stampate

parzialmente, quindi viene verificata la presenza di eventuali processi in attesa.

• L'opzione Timeout stampa è disponibile soltanto utilizzando l'emulazione PCL. Questo

valore non influisce sui processi di stampa in emulazione PostScript.

Impostare l'intervallo di tempo di attesa in secondi prima di annullare un processo di stampa dopo aver ricevuto dati supplementari.

Nota: “40 sec” è l'impostazione predefinita di fabbrica.

Consentire di riprendere automaticamente la stampa dopo situazioni di fuori linea nel caso in cui queste non vengano risolte entro l'intervallo di tempo specificato.

Nota: Disabilitato è l'impostazione predefinita di fabbrica.

Specificare la ristampa delle pagine inceppate.

Note:

• Automatica è l'impostazione predefinita di fabbrica. Le pagine inceppate vengono

sempre ristampate, a meno che la quantità di memoria richiesta per conservare le pagine non sia necessaria per altre attività della stampante.

• Se si seleziona Attivato, le pagine inceppate vengono ristampate in qualsiasi caso.

• Se si seleziona Disattivato, le pagine inceppate non vengono ristampate in alcun caso.

Recupero stampa

Assist. incep.

Attivato Disattivato

Recupero stampa

Protez. pagina

Disattivato Attivato

Premere pulsante Pausa

Nessuna operazione Sospendi Iberna

Tenere premuto il pulsante Sospensione

Nessuna operazione Sospendi Iberna

Note:

• Attiv. (attivato) è l'impostazione predefinita di fabbrica. Con Attivo la stampante

espelle automaticamente le pagine bianche o parzialmente stampate nel raccoglitore standard una volta rimossa la pagina inceppata.

• Disattivo richiede che l´utente rimuova tutte le pagine da tutte le possibili posizioni di

inceppamento.

Stampare correttamente una pagina che altrimenti non potrebbe essere stampata.

Note:

• Disattivata è l'impostazione predefinita di fabbrica. Consente di stampare una parte

della pagina quando non è disponibile una quantità di memoria sufficiente per stampare l'intera pagina.

• Attivato consente l'elaborazione e quindi la stampa dell'intera pagina.

Determinare il comportamento della stampante in stato di inattività in risposta a una breve pressione del pulsante Sospendi.

Nota: Risparmio energetico è l'impostazione predefinita di fabbrica.

Determinare il comportamento della stampante in stato di inattività in risposta a una pressione prolungata del pulsante di risparmio energetico.

Nota: Risparmio energetico è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 76

Utilizzare Per

Impostazioni predefinite

Non ripristinare Ripristina ora

Messaggio iniziale personalizzato

Disattivato Indirizzo IP Nome dell'host Nome contatto Percorso Nome configurazione Zero Testo personalizzato 1

Impostazioni di stampa

Menu Impostazioni

Utilizzare le impostazioni predefinite di fabbrica della stampante.

Note:

• Non ripristinare è l'impostazione di fabbrica predefinita che consente di mantenere le

impostazioni definite dall'utente.

• Ripristina ora consente di impostare i valori predefiniti di fabbrica di tutte le imposta‐

zioni della stampante, tranne le impostazioni del menu Rete/Porte. Tutti gli elementi trasferiti memorizzati nella RAM vengono eliminati, Gli elementi trasferiti presenti nella memoria flash non subiscono alcuna modifica.

Selezionare un messaggio iniziale personalizzato da visualizzare come display alternativo dello stato della stampante.

Nota: L'impostazione predefinita dell'opzione è Disattivata.

Utilizzare Per

Linguaggio stampante

Emulazione PCL

Emulazione PS

Area di stampa

Normale Pagina intera

Destinaz. trasferim.

RAM Flash

Impostare il linguaggio predefinito della stampante.

Note:

Impostare l'area di stampa fisica e logica.

Note:

Impostare la posizione di memorizzazione delle risorse trasferite.

Note:

• Emulazione PCL è l'impostazione predefinita di fabbrica.

• L'emulazione PostScript utilizza un interprete PostScript per elaborare i processi di stampa.

• Emulazione PCL utilizza un linguaggio PCL per l'elaborazione dei processi di stampa.

• La selezione di un linguaggio predefinito non impedisce a un programma di inviare in stampa processi

che utilizzano un altro linguaggio.

• Normale è l'impostazione predefinita di fabbrica. Se si tenta di stampare i dati nell'area non stampabile

definita dall'impostazione Normale, l'immagine verrà ritagliata in corrispondenza del limite dell'area stampabile.

• Pagina intera consente di spostare l´immagine nell'area non stampabile definita dall'impostazione

Normale. Questa impostazione è applicabile solo alle pagine stampate che utilizzano il linguaggio PCL 5 ma non a quelle stampate che utilizzano il linguaggio PC XL o PostScript.

• RAM è l'impostazione predefinita di fabbrica. La memorizzazione delle risorse trasferite nella memoria

RAM è temporanea.

• La memorizzazione delle risorse trasferite nella memoria flash è permanente. Gli elementi trasferiti

restano nella memoria flash anche quando la stampante viene spenta.

• Questa voce di menu viene visualizzata solo se è installata una memoria flash opzionale.

Informazioni sui menu della stampante 77

Utilizzare Per

Salva risorse

Attivato Disattivato

Specificare la modalità di gestione delle risorse temporanee trasferite, ad esempio font e macro memorizzati nella RAM, quando il processo di stampa richiede una quantità di memoria superiore a quella disponibile.

Note:

• L'impostazione predefinita dell'opzione è Disattivata. Se si seleziona Disattivata, le risorse trasferite

vengono conservate solo per il tempo in cui è necessaria la memoria, quindi vengono eliminate per elaborare i processi di stampa.

• Se si seleziona Attivata, le risorse trasferite vengono conservate anche se si modifica il linguaggio o si

ripristina la stampante. Se la memoria nella stampante si esaurisce, sul display della stampante viene visualizzato il messaggio Memoria piena [38], ma le risorse trasferite non vengono eliminate.

Menu Finitura

Utilizzare Per

Lati (fronte/retro)

Su un lato Su due lati

Specificare la modalità su 2 lati (fronte/retro) come impostazione predefinita per tutti i processi di stampa.

Note:

• Su 1 lato è l'impostazione predefinita di fabbrica.

• È possibile impostare la stampa su 2 lati dal programma software.

Per gli utenti Windows:

1 Fare clic su File > Stampa. 2 Fare clic su Proprietà, Preferenze, Opzioni o Imposta.

Per gli utenti Macintosh:

1 Scegliere Archivio >Stampa. 2 Dalla finestra di dialogo Stampa e dai menu a comparsa, regolare le impostazioni.

Rilegatura fronte/retro

Bordo lungo Bordo corto

Copie

1–999

Pagine bianche

Non stampare Stampa

Fascicola

(1,1,1) (2,2,2) (1,2,3) (1,2,3)

Definire la modalità di rilegatura e di stampa delle pagine stampate fronte/retro/

Note:

• L'impostazione predefinita è Bordo lungo. Selezionando Bordo lungo, le pagine verranno

rilegate sul bordo lungo (bordo sinistro per l'orientamento verticale, bordo superiore per quello orizzontale).

• Selezionando Bordo corto, le pagine verranno rilegate sul bordo corto (bordo superiore per

l'orientamento verticale, bordo sinistro per quello orizzontale).

Specificare il numero di copie predefinito per ciascun processo di stampa. Nota: 1 è l'impostazione predefinita di fabbrica.

Specificare se inserire pagine bianche in un processo di stampa. Nota: Non stampare è l'impostazione di fabbrica predefinita.

Consente di preservare l'ordine di stampa quando si stampano più copie di un processo. Nota: “(1,2,3) (1,2,3)” è l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 78

Utilizzare Per

Fogli separatori

Spenta Tra copie Tra processi Tra pagine

Origine separatore

Vassoio [x] Alimentatore multiuso

Risparmio carta

Spenta 2 pagine su 1 3 pagine su 1 4 pagine su 1 6 pagine su 1 9 pagine su 1 12 pagine su 1 16 pagine su 1

Specificare se inserire fogli separatori vuoti.

Note:

• L'impostazione predefinita dell'opzione è Disattivata.

• Tra copie inserisce un foglio bianco tra ciascuna copia di un processo di stampa se

l'opzione Fascicolazione è impostata su (1,1,1) (2,2,2). Se l'opzione Fascicolazione è impostata su (1,2,3) (1,2,3), viene inserita una pagina vuota tra ciascun gruppo di pagine stampate, ad esempio dopo tutte le pagine 2 e dopo tutte le pagine 3.

• Tra processi inserisce una pagina vuota tra i processi di stampa.

• Tra pagine inserisce un foglio vuoto tra le singole pagine di un processo di stampa. Questa

impostazione è utile nella stampa di lucidi o per inserire in un documento pagine bianche.

Consente di specificare l'origine da cui prelevare i fogli separatori. Nota: Vassoio 1 (vassoio standard) è l'impostazione predefinita di fabbrica.

Stampare più pagine su un lato del foglio.

Note:

• L'impostazione predefinita dell'opzione è Disattivata.

• Il numero selezionato corrisponde al numero di pagine che verranno stampate su ciascun

lato.

Disposizione risparmio carta

Orizzontale Orizzontale inverso Verticale inverso Verticale

Orientamento Risparmio carta

Autom. Orizzontale Verticale

Bordi risparmio carta

Nessuno Linea continua

Menu Qualità

Utilizzare Per

Risoluzione di stampa

300 dpi 600 dpi 1200 dpi Q. immag. 1200 Q. immag. 2400

Specificare la posizione delle immagini a più pagine quando si utilizza l'opzione Risparmio carta.

Note:

• Nessuno è l'impostazione predefinita di fabbrica.

• La disposizione dipende dal numero di pagine e dall'orientamento, verticale od orizzontale.

Specificare l'orientamento di una stampa di più pagine per foglio. Nota: Automatica è l'impostazione predefinita di fabbrica. L'orientamento verticale od

orizzontale viene impostato automaticamente dalla stampante.

Stampare un bordo utilizzando l'opzione Risparmio carta. Nota: Nessuno è l'impostazione predefinita di fabbrica.

Specificare la risoluzione di stampa in dpi (punti per pollici). Nota: 600 dpi l'impostazione predefinita di fabbrica.

Informazioni sui menu della stampante 79

Utilizzare Per

Incremento pixel

Disattivato Caratteri Orizzontalmente Verticalmente Entrambe le direzioni Isolato

Intensità toner

1–10

Miglioramento linee sottili

Attivato Disattivato

Stampare più pixel in cluster per una maggiore chiarezza in modo da migliorare le immagini orizzon‐ talmente o verticalmente o migliorare i font.

Nota: L'impostazione predefinita dell'opzione è Disattivata.

Consente di schiarire o scurire la stampa.

Note:

• 8 è l'impostazione predefinita di fabbrica.

• La selezione di un valore inferiore consente di prolungare la durata del toner.

Consente di utilizzare una modalità di stampa migliore per determinati tipi di file, ad esempio disegni tecnici, mappe, diagrammi di circuiti elettronici e diagrammi di flusso.

Note:

• L'impostazione predefinita dell'opzione è Disattivata.

• Questa opzione può essere impostata dal software della stampante. Per gli utenti di Windows,

fare clic su File >Stampa, quindi su Proprietà, Preferenze, Opzioni o Imposta. Per gli utenti Macintosh, scegliere File >Stampa, quindi regolare le impostazioni dalla finestra di dialogo di stampa e dai menu a comparsa.

• Per impostare questa opzione mediante Embedded Web Server, digitare l'indirizzo IP della

stampante nel campo dell´indirizzo del browser.

Correzione grigio

Autom. Disattivato

Luminosità

Da ‑6 a 6

Contrasto

0‐5

Menu Utilità

Utilizzare Per

Formatta Flash

Sì No

Consente la regolazione automatica del contrasto da applicare alle immagini. Nota: Automatico è l'impostazione predefinita di fabbrica.

Consente di regolare la stampa schiarendola o scurendola. È possibile conservare il toner schiarendo la stampa.

Nota: 0 è l'impostazione predefinita di fabbrica.

Consente di regolare il contrasto degli oggetti stampati. Nota: 0 è l'impostazione predefinita di fabbrica.

Formattare la memoria Flash.

Avvertenza — Danno potenziale: Non spegnere la stampante durante la formattazione della memoria flash.

Note:

• Per memoria flash si intende la memoria aggiunta installando una scheda di memoria flash nella

stampante.

• Se si seleziona Sì, vengono eliminati tutti i dati salvati nella memoria flash.

• Selezionando No, viene annullata la richiesta di formattazione.

• La scheda di memoria Flash opzionale non deve essere protetta da lettura/scrittura né da scrittura.

• questa voce di menu viene visualizzata solo quando è installata una scheda di memoria flash non

difettosa.

Informazioni sui menu della stampante 80

Utilizzare Per

traccia esadecimale

Individuare l'origine di un problema relativo a un processo di stampa.

Note:

• Quando questa opzione è attivata, tutti i dati inviati alla stampante vengono stampati in formato esade‐

cimale o come caratteri e i codici di controllo non vengono eseguiti.

• Per uscire dalla modalità Traccia esadecimale o per disattivarla, spegnere o reimpostare la stampante.

Copertura stimata

Disatt. Attiv.

Fornire una stima della percentuale di copertura di toner su una pagina. Tale stima viene stampata su una pagina separata al termine di ogni processo di stampa.

Nota: Disattivata è l'impostazione predefinita di fabbrica.

Menu XPS

Utilizzare Per

Stampa pag. err.

Disatt. Attiv.

Stampare una pagina contenente informazioni su errori, incluse errori di tag XML.

Nota: Disattivata è l'impostazione predefinita di fabbrica.

Menu PostScript

Utilizzare Per

Stampa errore PS

Attivato Disattivato

Blocca modalità avvio PS

Attivato Disattivato

Priorità carattere

Residente Flash

Consente di stampare una pagina contenente l'errore PostScript. Nota: L'impostazione predefinita dell'opzione è Disattivata.

Disattivare il file SysStart. Nota: L'impostazione predefinita dell'opzione è Disattivata.

Consente di specificare l'ordine di ricerca dei font.

Note:

• Residente è l'impostazione predefinita di fabbrica.

• Questa voce di menu è disponibile solo se è installata una memoria flash formattata e funzio‐

nante correttamente.

• Assicurarsi che la scheda di memoria flash non sia protetta da lettura/scrittura, scrittura o

password.

• Dim. buffer processi non deve essere impostato su 100%.

Informazioni sui menu della stampante 81

menu Emulazione PCL

Utilizzare Per

Origine font

Residente Trasferisci Flash Tutto

Nome font

Courier 10

Set di simboli

10U PC‑8 12U PC‑850

Consente di specificare l'insieme di font utilizzati nel menu Nome font.

Note:

• ¨Residente¨ è l'impostazione predefinita di fabbrica che mostra l'insieme predefinito di

fabbrica dei font trasferiti nella RAM.

• ¨Trasferisci¨ riporta tutti i font trasferiti nella RAM.

• ¨Flash¨ mostra tutti i font residenti nell'opzione specificata. La scheda di memoria flash

opzionale deve essere formattata in modo appropriato e non può essere protetta da lettura/scrittura, scrittura o password.

• ¨Tutto¨ mostra tutti i font disponibili in ciascuna opzione.

Consente di identificare un font specifico e l'opzione nella quale è memorizzato. Nota: Courier 10 è l'impostazione predefinita di fabbrica. Courier 10 consente di visua‐

lizzare il nome e l'ID del font, nonché la posizione di memorizzazione nella stampante. L'abbreviazione dell'origine font è R per residente, F per Flash e D per i font trasferiti nella stampante.

Consente di specificare il set di simboli per ogni nome font.

Note:

• 10U PC‑8 è l'impostazione predefinita di fabbrica USA. 12U PC‑850 è l'impostazione

predefinita di fabbrica internazionale.

• Per set di simboli si intende una serie di caratteri alfanumerici, segni di punteggiatura e

simboli speciali. I set di simboli supportano lingue diverse o programmi specifici, ad esempio i simboli matematici per testi scientifici. Vengono visualizzati solo i set di simboli supportati.

Impostaz. emulaz. PCL

Dimensioni in punti

1.00–1008.00

Impostaz. emulaz. PCL

Passo

0.08–100

Consente di modificare le dimensioni in punti dei font tipografici scalabili.

Note:

• 12 è l'impostazione predefinita di fabbrica.

• Per Dimensioni in punti si intende l'altezza dei caratteri di un font. Un punto corri‐

sponde circa a 0,014 di pollice.

• Le dimensioni in punti possono essere modificate con incrementi o riduzioni di 0,25

punti.

Consente di specificare il passo dei font scalabili a spaziatura fissa.

Note:

• 10 è l'impostazione predefinita di fabbrica.

• Per passo si intende il numero di caratteri a spaziatura fissa per pollice (cpi).

• Il passo può essere modificato con incrementi o riduzioni di 0,01 cpi.

• Per i font non scalabili a spaziatura fissa, il passo viene visualizzato ma non può essere

modificato.

Informazioni sui menu della stampante 82

Utilizzare Per

Impostaz. emulaz. PCL

Orientamento

Verticale Orizzontale

Impostaz. emulaz. PCL

Righe per pagina

1–255

Impostaz. emulaz. PCL

Larghezza A4

198 mm 203 mm

Impostaz. emulaz. PCL

CR auto. dopo LF

Attiv. Disatt.

Consente di specificare l'orientamento del testo e degli elementi grafici presenti sulla pagina.

Note:

• Verticale è l'impostazione predefinita di fabbrica. Se si seleziona l'impostazione

Verticale, il testo e la grafica vengono stampati parallelamente al bordo corto della pagina.

• Se si seleziona l'impostazione Orizzontale, il testo e la grafica vengono stampati paralle‐

lamente al bordo lungo della pagina.

Consente di specificare il numero di righe da stampare su ciascuna pagina.

Note:

• 60 è l'impostazione predefinita di fabbrica USA. 64 è l'impostazione predefinita di

fabbrica internazionale.

• La stampante imposta la quantità di spazio tra una riga e l'altra in base ai valori speci‐

ficati nelle impostazioni Righe per pagina, Dimensioni carta e Orientamento. Prima dell'impostazione Righe per pagina, selezionare il formato e l'orientamento della carta.

Consente di impostare la stampa su carta di formato A4.

Note:

• 198 mm è l'impostazione predefinita di fabbrica.

• Con 203 mm, la larghezza della pagina viene impostata in modo da consentire la

stampa di ottanta caratteri con passo 10.

Consente di impostare l'esecuzione automatica di un ritorno a capo (CR) dopo un comando di avanzamento riga (LF).

Nota: Disattivata è l'impostazione predefinita di fabbrica.

Impostaz. emulaz. PCL

LF auto. dopo CR

Attiv. Disatt.

Rinumera vassoio

Assegna aliment. MU

Disatt. Nessuno 0–199

Assegna vassoio [x]

Disatt. Nessuno 0–199

Assegna carta man.

Spenta Nessuno 0–199

Assegna busta manuale

Spenta Nessuno 0–199

Consente di impostare l'esecuzione automatica di un comando di avanzamento riga (LF) dopo un ritorno a capo (CR).

Nota: Disattivata è l'impostazione predefinita di fabbrica.

Consente di configurare la stampante in modo che possa funzionare con software o programmi che utilizzano diverse assegnazioni di origini per vassoi e alimentatori.

Note:

• L'impostazione predefinita dell'opzione è Disattivata.

• Nessuno non può essere selezionato. e viene visualizzata solo quando è selezionata dal

linguaggio PCL 5. Il comando per la selezione dell'alimentazione carta viene ignorato dall'origine carta.

• I valori da 0 a 199 consentono l'assegnazione di un'impostazione personalizzata.

Informazioni sui menu della stampante 83

Utilizzare Per

Rinumera vassoio

Visualizza impostazioni di fabbrica

Valore multiuso = 8 Valore vassoio 1 = 1 Predef. T1 = 4 Predef. T1 = 5 Predef. T1 = 20 Predef. T1 = 21 Valore busta = 6 Valore carta man. = 2 Valore busta man. = 3

Rinumera vassoio

Ripris. val. pred.

Sì No

Consente di visualizzare l'impostazione predefinita assegnata a ciascun vassoio o alimen‐ tatore.

Ripristinare le impostazioni predefinite per tutte le assegnazioni di vassoi e alimentatori.

Per risparmiare denaro e salvare l'ambiente 84

Per risparmiare denaro e salvare l'ambiente

Lexmark è impegnata nella sostenibilità ambientale e migliora continuamente le stampanti per ridurre l'impatto sull'ambiente. La società progetta pensando all'ambiente, crea l'imballaggio in modo da ridurre i materiali e offre programmi di raccolta e riciclaggio. Per ulteriori informazioni, vedere:

• Il capitolo sugli avvisi

• La sezione sulla sostenibilità ambientale del sito Web Lexmark all'indirizzo www.lexmark.com/environment

• Il programma di riciclaggio Lexmark all'indirizzo www.lexmark.com/recycle

Selezionando determinate attività o impostazioni della stampante, si potrebbe ridurre ulteriormente l'impatto della stampante. In questo capitolo vengono descritte le impostazioni e le attività che potrebbero generare un maggiore vantaggio ambientale.

Risparmio di carta e di toner

Gli studi dimostrano che l'80% dell'emissione di CO2 di una stampante è correlata all'utilizzo di carta. È possibile ridurre in maniera significativa l'emissione di CO2 utilizzando la carta riciclata e alcuni suggerimenti di stampa, quali la stampa su entrambi i lati della carta e la stampa di più pagine su un lato del foglio di carta.

Per informazioni su come risparmiare carta e ridurre il consumo energetico in maniera rapida utilizzando un'impostazione della stampante, vedere "Uso della Modalità Eco" a pagina 85.

Uso di carta riciclata

Come azienda sensibile ai problemi ambientali, Lexmark supporta l'uso di carta da ufficio riciclata prodotta appositamente per l'uso con stampanti laser. Per ulteriori informazioni sulla carta riciclata che può essere utilizzata con la stampante, vedere "Uso di carta riciclata e di altri tipi di carta da ufficio" a pagina 45.

Conservazione dei materiali di consumo

Utilizzare entrambi i lati del foglio

Se il modello della stampante in uso supporta la stampa fronte/retro, è possibile controllare se la stampa viene effettuata su uno o due lati del foglio selezionando Stampa su due lati dalla finestra di dialogo Stampa o dalla barra degli strumenti Lexmark.

Posizionare più pagine su un foglio di carta

È possibile stampare fino a 16 pagine consecutive di un documento composto da più pagine su un solo lato del foglio di carta selezionando un'impostazione dalla sezione Stampa multipagina (N in 1) della schermata della finestra di dialogo Stampa.

Controllare l'accuratezza della prima bozza

Prima di stampare o effettuare copie multiple di un documento:

• Utilizzare la funzione di anteprima, che è possibile selezionare dalla finestra di dialogo Stampa o dalla barra degli

strumenti di Lexmark, per controllare l'aspetto del documento prima di stamparlo.

• Stampare una copia del documento per controllare che il relativo contenuto e formato siano corretti.

Per risparmiare denaro e salvare l'ambiente 85

Evitare gli inceppamenti della carta

Impostare in modo corretto il tipo e il formato della carta per evitare inceppamenti. Per ulteriori informazioni, vedere "Come evitare gli inceppamenti" a pagina 104.

Risparmio energetico

Uso della Modalità Eco

Utilizzare Modalità Eco per scegliere rapidamente una o più modalità per ridurre l'impatto ambientale della stampante.

1 Sul pannello di controllo della stampante, visualizzare:

>Impostazioni > >Impostazioni generali > >Modalità Eco > > selezionare un'impostazione

Utilizzare Per

Spenta Utilizzare le impostazioni predefinit e di fabbrica per tutte le impostazioni associate alla modalit à Risparmio.

Questa impostazione supporta le specifiche sulle prestazioni per la stampante.

Consumo energetico

Cons. energ./Carta

Carta

Ridurre il consumo energetico, specialmente quando la stampante è inattiva.

• I motori delle stampanti non si avviano finché non è presente un documento pronto per la stampa. È

possibile che vi sia un leggero ritardo prima che venga stampata la prima pagina.

• La stampante entra in modalità di risparmio energetico dopo un minuto di inattività.

Utilizzare tutte le impostazioni associate alle modalità Consumo energetico e Carta.

• Abilitare la funzione di stampa fronte/retro automatica.

• Disattivare le funzioni di stampa del registro.

2 Premere .

Uso della modalità ibernazione

L´ibernazione è una modalità operativa a bassissimo consumo di energia. Quando è attiva la modalità sospensione, gli altri sistemi e le altre periferiche vengono spenti in modo sicuro.

Nota: la modalità ibernazione può essere pianificata. Per ulteriori informazioni, vedere "Uso di Pianificazione modalità alimentazione" a pagina 87.

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Osservare l'indirizzo IP della stampante nella sezione TCP/IP del menu Rete/Porte. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Impostazioni generali >Imp. pulsante pausa.

Per risparmiare denaro e salvare l'ambiente 86

3 Dal menu a discesa Premere pulsante Pausa o Tenere premuto pulsante Pausa, selezionare Sospendi.

4 Fare clic su Inoltra.

Nota: se la stampante è in modalità ibernazione, Embedded Web Server è disabilitato.

Usando il pannello di controllo della stampante

Sul pannello di controllo della stampante, visualizzare:

>Impostazioni > >Impostazioni generali >

2 Premere il pulsante Premere pulsante Pausa o Tenere premuto pulsante Pausa, quindi premere .

3 Premere Sospendi > .

Note:

• Quando Pressione pulsante risparmio energetico è impostato su Iberna, una breve pressione del pulsante

Sospendi consente di impostare la stampante sulla modalità ibernazione.

• Quando Tenere premuto pulsante Pausa è impostato su Ibernazione, una pressione prolungata del pulsante

Pausa imposta la modalità ibernazione della stampane.

Regolazione modalità risparmio energetico

Per risparmiare energia, ridurre il numero di minuti prima che la stampante entri in modalità sospensione.

È possibile selezionare un valore compreso tra 1 e 120 minuti. L'impostazione predefinita di fabbrica è 30 minuti.

Nota: la modalità sospensione può essere pianificata. Per ulteriori informazioni, vedere "Uso di Pianificazione modalità alimentazione" a pagina 87.

Uso di Embedded Web Server

Dal server Web incorporato, fare clic su Impostazioni > Impostazioni generali > Timeout.

2 Nel campo Modalità risparmio energetico, digitare il numero di minuti che la stampante deve attendere prima che

entri in modalità di risparmio energetico.

3 Fare clic su Invia.

Usando il pannello di controllo della stampante

Sul pannello di controllo della stampante, visualizzare:

>Impostazioni > >Impostazioni generali > >Timeout > >Modalità sospensione >

2 Nella casella Risparmio energia, selezionare il numero di minuti che la stampante deve attendere prima che entri

in modalità Risparmio energia.

3 Premere .

Per risparmiare denaro e salvare l'ambiente 87

Impostazione del timeout ibernazione

Timeout ibernazione consente di impostare l'intervallo di tempo tra il completamento di un processo di stampa e l'attivazione del risparmio energetico

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Stampare una pagina delle impostazioni di rete o una pagina delle impostazioni dei menu e individuare

l'indirizzo IP nella sezione TCP/IP. L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Impostazioni generali >Timeout.

3 Da menu Timeout ibernazione, selezionare il numero di ore, giorni, settimane o mesi in cui la stampante deve

attendere prima di entrare in uno stato di alimentazione ridotto.

4 Fare clic su Inoltra.

Usando le impostazioni della stampante sul computer

A seconda del sistema operativo, accedere al menu Timeout sospensione con Utilità impostazioni stampante locale oppure Impostazioni di stampa.

Uso di Pianificazione modalità alimentazione

Pianificazione modalità alimentazione consente di piani ficare lo stato di ali mentazione ridotto o Pronta della stampante.

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Stampare una pagina delle impostazioni di rete o una pagina delle impostazioni dei menu e individuare

l'indirizzo IP nella sezione TCP/IP. L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Impostazioni >Impostazioni generali >Pianificazione modalità alimentazione.

3 Dal menu Azione, selezionare la modalità di alimentazione.

4 Dal menu Ora, selezionare l´ora.

5 Dal menu Giorni, selezionare il giorno o i giorni.

6 Fare clic su Aggiungi.

Usando le impostazioni della stampante sul computer (solo Windows)

•

Accedere al menu Pian. mod. alim. utilizzando l'Utilità impostazioni stampante locale.

Per risparmiare denaro e salvare l'ambiente 88

Riciclaggio

Lexmark offre programmi di raccolta e approcci al riciclaggio progressivi dal punto di vista ambientale. Per ulteriori informazioni, vedere:

• Il capitolo sugli avvisi

• La sezione sulla sostenibilità ambientale del sito Web Lexmark all'indirizzo www.lexmark.com/environment

• Il programma di riciclaggio Lexmark all'indirizzo www.lexmark.com/recycle

Riciclaggio dei prodotti Lexmark

Per restituire i prodotti Lexmark per il riciclaggio:

1 Visitare il sito all'indirizzo www.lexmark.com/recycle.

2 Individuare il tipo di prodotto che si desidera riciclare, quindi selezionare il paese o la regione desiderata dall'elenco.

3 Seguire le istruzioni visualizzate sullo schermo.

Nota: È possibile riciclare i materiali di consumo e i componenti hardware della stampante non inclusi nel

programma di raccolta di Lexmark mediante il centro di riciclo di zona. Contattare il centro di riciclo di zona per determinare i materiali accettati.

Riciclaggio dei materiali di imballaggio Lexmark

Lexmark si impegna continuamente per ridurre al minimo i materiali di imballaggio. Una minore quantità di materiali di imballaggio garantisce un trasporto delle stampanti Lexmark nella maniera più efficiente ed ecosostenibile e una riduzione dei materiali da smaltire. Questa efficienza determina una riduzione delle emissioni responsabili dell'effetto serra, un risparmio energetico e di risorse naturali.

Le confezioni di carta Lexmark sono riciclabili al 100% dove esistono impianti di riciclaggio di materiale corrugato. Tali impianti potrebbero non trovarsi nella propria area.

La schiuma utilizzata nei materiali di imballaggio Lexmark è riciclabile dove esistono impianti di riciclaggio di materiale in schiuma. Tali impianti potrebbero non trovarsi nella propria area.

Quando si restituisce una cartuccia a Lexmark, è possibile riutilizzare la confezione in cui è contenuta la cartuccia. Lexmark riciclerà la confezione.

Restituzione delle cartucce Lexmark per il riuso o il riciclaggio

Con il programma di raccolta cartucce Lexmark sarà possibile evitare che milioni di cartucce Lexmark vengano smaltite nelle discariche ogni anno; i clienti Lexmark potranno restituire facilmente e gratuitamente le cartucce usate a Lexmark per il riuso o il riciclaggio. Il 100% delle cartucce vuote restituite a Lexmark sono riutilizzate o disassemblate per il riciclaggio. Vengono riciclate anche le confezioni utilizzate per restituire le cartucce.

Per restituire le cartucce Lexmark per il riuso o il riciclaggio, seguire le istruzioni fornite con la stampante o la cartuccia e utilizzare l'etichetta di spedizione prepagata. È inoltre possibile:

1 Visitare il sito www.lexmark.com/recycle.

2 Dalla sezione Cartucce di toner, selezionare il proprio Paese o area geografica.

3 Seguire le istruzioni visualizzate sullo schermo.

Protezione della stampante 89

Protezione della stampante

Uso dell'opzione di blocco di protezione

La stampante è dotata di un'opzione di blocco di protezione. Connettere un blocco di sicurezza compatibile con la maggior parte dei computer portatili nella posizione mostrata per assicurare la stampante.

Dichiarazione di volatilità

La stampante contiene diversi tipi di memoria che possono memorizzare le impostazioni della periferica e di rete e i dati utente.

Tipo di memoria Descrizione

Memoria volatile La stampante usa RAM (Random Access Memory) standard come buffer temporaneo dei dati utente durante

semplici processi di stampa.

Memoria non volatile La stampante può usare due tipi di memoria non volatile: EEPROM e NAND (memoria flash). Entrambi sono

utilizzati per memorizzare le informazioni relative al sistema operativo, alle impostazioni della periferica e alla rete.

Cancellare il contenuto di qualsiasi memoria della stampante installata nelle seguenti circostanze:

• La stampante deve essere dismessa.

• La stampante deve essere spostata in un altro reparto o in un'altra ubicazione.

• La stampante deve essere riparata da un operatore esterno all'organizzazione.

• La stampante deve essere riparata al di fuori del perimetro aziendale.

• La stampante deve essere venduta a un´altra organizzazione.

Protezione della stampante 90

Cancellazione della memoria volatile

Perché la memoria volatile (RAM) installata nella stampante possa conservare le informazioni, è necessaria una fonte di alimentazione elettrica. Per eliminare i dati nel buffer, spegnere la stampante.

Cancellazione della memoria non volatile

1 Spegnere la stampante.

2 Sul pannello di controllo della stampante, tenere premuti e il pulsante freccia destra mentre si accende la

stampante. Solo quando viene visualizzato il menu Configurazione, rilasciare i pulsanti.

3 Premere i pulsanti freccia fino a visualizzare Cancella tutte le impostazioni, quindi premere .

La stampante si riavvierà diverse volte durante il processo.

Nota: Cancella tutte le impostazioni consente di rimuovere in sicurezza tutte le impostazioni della periferica, soluzioni, processi e password dalla memoria della stampante.

4 Premere i pulsanti freccia fino a visualizzare Esci menu Conf., quindi premere .

La stampante eseguirà una riaccensione, quindi tornerà alla normale modalità operativa.

Ricerca di informazioni di protezione della stampante

Negli ambienti ad alta sicurezza può essere necessario intraprendere ulteriori azioni per evitare l'accesso ai dati riservati archiviati nella stampante da parte di persone non autorizzate. Per ulteriori informazioni, visitare la

pagina Web sulla protezione di Lexmark.

Consultare anche Embedded Web Server - Protezione: Guida dell'amministratore per ulteriori informazioni:

1 Accedere a www.lexmark.com, selezionare Supporto e download > selezionare la stampante.

2 Selezionare la scheda Manuali, quindi selezionare Embedded Web Server - Protezione: Guida dell'amministratore.

Manutenzione della stampante 91

Manutenzione della stampante

Avvertenza — Danno potenziale: Non mantenendo le prestazioni ottimali della stampante o la mancata sostituzione

di componenti e materiali di consumo, può causare danni alla stampante.

Pulizia della stampante

Nota: questa attività viene eseguita dopo alcuni mesi.

Avvertenza — Danno potenziale: i danni provocati da un errato gestione della stampante non sono coperti dalla

garanzia.

1 Accertarsi che la stampante sia spenta e scollegata dalla presa elettrica.

ATTENZIONE — PERICOLO DI SCOSSA: Per evitare il rischio di scosse elettriche quando si pulisce la parte

esterna della stampante, scollegare il cavo di alimentazione dalla presa a muro e scollegare tutti i cavi della stampante prima di procedere.

2 Rimuovere la carta dal raccoglitore standard e dall´alimentatore multiuso.

3 Utilizzare un pennello morbido o un aspirapolvere per rimuovere polvere, residui e frammenti di carta intorno e

all'interno della stampante.

4 Inumidire con acqua un panno pulito e privo di lanugine e utilizzarlo per pulire la parte esterna della stampante.

Avvertenza — Danno potenziale: Non utilizzare detersivi e detergenti comuni, poiché potrebbero danneggiare

la parte esterna della stampante.

5 Accertarsi che tutte le aree della stampante siano asciutte prima di inviare un nuovo processo di stampa.

Verifica dello stato dei componenti e dei materiali di consumo della stampante

Sul display viene visualizzato un messaggio di avviso quando è necessario sostituire un materiale di consumo o eseguire le operazioni di manutenzione.

Verifica dello stato dei componenti e dei materiali di consumo della stampante

Uso di Embedded Web Server

Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Osservare l'indirizzo IP della stampante nella sezione TCP/IP del menu Rete/Porte. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

Manutenzione della stampante 92

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Stato periferica >Ulteriori dettagli.

Uso del pannello di controllo della stampante

Sul pannello di controllo della stampante, visualizzare:

>Report > >Statistiche periferica >

Nota: lo stato dei componenti e dei materiali di consumo è visualizzabile nella sezione ¨Informazioni sui materiali di consumo¨ delle pagine stampate.

Stima del numero di pagine restanti

La stima del numero delle pagine restanti si basa sulla cronologia di stampa recente della stampante. La relativa accuratezza può variare notevolmente e dipende da molti fattori, ad esempio dal contenuto effettivo dei documenti, dalle impostazioni della qualità di stampa e da altre impostazioni della stampante.

L'accuratezza del numero stimato di pagine restanti può ridursi quando il consumo di stampa effettivo è diverso dal consumo di stampa cronologico. Tenere presente il livello variabile di accuratezza prima di acquistare o sostituire i materiali di consumo in base alla stima. Finché non viene ottenuta una cronologia di stampa adeguata sulla stampante, le stime iniziali presuppongono il consumo dei materiali di consumo in base ai metodi di verifica e al contenuto delle pagine dell'International Organization for Standardization*.

* Resa media continua dichiarata per cartuccia nera in conformità con ISO/IEC 19752.

Richiesta di materiali di consumo

Per richiedere i materiali di consumo negli Stati Uniti, chiamare il numero 1‐800‐539‐6275 per informazioni sui fornitori autorizzati Lexmark di zona. In altri paesi o regioni, visitare il sito Web Lexmark all'indirizzo contattare il rivenditore presso il quale è stata acquistata la stampante.

Nota: La durata stimata dei materiali di consumo della stampante si riferisce alla stampa su carta normale di formato Letter o A4.

Uso di componenti e materiali di consumo Lexmark originali

La stampante Lexmark è progettata per funzionare al meglio con materiali e parti Lexmark originali. L'utilizzo di materiali o componenti di terze parti può influire su prestazioni, affidabilità o durata della stampante e dei relativi componenti di acquisizione immagini. L'utilizzo di materiali o parti di terze parti può influire sulla copertura della garanzia. Eventuali danni causati dall'utilizzo di materiali di consumo o componenti di terze parti non sono coperti dalla garanzia. Tutti gli indicatori di durata sono progettati per funzionare con materiali e parti Lexmark e potrebbero produrre risultati imprevisti in caso di utilizzo di materiali e parti di terze parti. L'utilizzo di componenti di acquisizione immagini oltre la durata prevista può causare danni alla stampante Lexmark o a componenti associati.

www.lexmark.com o

Ordinazione delle cartucce di toner

Note:

• La resa stimata della cartuccia si basa sullo standard ISO/IEC 19752.

Manutenzione della stampante 93

• Una copertura di stampa estremamente bassa per un periodo di tempo prolungato può influire negativamente

sulla resa effettiva

Voce Cartuccia Return Program

Per Stati Uniti e Canada

Cartuccia di toner 501

Cartuccia toner ad alta resa 501H

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

Per Unione Europea, Area Economica Europea e Svizzera

Cartuccia di toner 502

Cartuccia toner ad alta resa 502H

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

Per Asia Pacifico, incluse Australia e Nuova Zelanda

501X

501U

502X

502U

Cartuccia di toner 503

Cartuccia toner ad alta resa 503H

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

503X

503U

Per America Latina, inclusi Porto Rico e Messico

Cartuccia di toner 504

Cartuccia toner ad alta resa 504H

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

504X

504U

Per Africa, Medio Oriente, Europa centrale settentrionale e Commonwealth di Stati indipendenti

Cartuccia di toner 505

Cartuccia toner ad alta resa 505H

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

Questa cartuccia di toner è supportata solo nei modelli di stampante MS410d, MS410dn, MS510dn, MS610dn e MS610de.

Questa cartuccia di toner è supportata solo nei modelli di stampante MS510dn, MS610dn e MS610de. Per maggiori informazioni sui paesi situati in ciascun area, visitare

505X

505U

www.lexmark.com/regions.

Voce Cartuccia normale

Universale

Cartuccia toner ad alta resa

Questa cartuccia è supportata solo nei modelli di stampante MS310d e MS310dn.

Questa cartuccia è supportata solo nei modelli di stampante MS410d e MS410dn.

Questa cartuccia di toner è supportata solo nei modelli di stampante MS510dn, MS610dn e MS610de.

500HA

Manutenzione della stampante 94

Voce Cartuccia normale

Cartuccia toner ad altissima resa

Cartuccia di toner ad altissima resa

Questa cartuccia è supportata solo nei modelli di stampante MS310d e MS310dn.

Questa cartuccia è supportata solo nei modelli di stampante MS410d e MS410dn.

Questa cartuccia di toner è supportata solo nei modelli di stampante MS510dn, MS610dn e MS610de.

500XA

500UA

Ordinazione di un´unità immagini

Una copertura di stampa estremamente bassa per un periodo di tempo prolungato può compromettere alcune parti dell´unità immagini prima dell'esaurimento del toner dalla cartuccia di toner.

Per ulteriori informazioni sulla sostituzione dell'unità immagini, vedere il foglio di istruzioni in dotazione con il materiale di consumo.

Componente Lexmark Return Program Normale

Unità immagini 500Z 500ZA

Conservazione dei materiali di consumo

I materiali di consumo devono essere conservati in un ambiente fresco e pulito. Non capovolgere i materiali di consumo e conservarli nella confezione originale prima di utilizzarli.

Non esporre i materiali di consumo a:

• luce solare diretta

• temperature superiori ai 35° C (95° F);

• tasso di umidità superiore all'80%

• aria salmastra

• gas corrosivi

• ambienti polverosi

Manutenzione della stampante 95

Sostituzione dei materiali di consumo

Sostituzione della cartuccia di toner

1 Premere il pulsante sul lato destro della stampante, quindi aprire lo sportello anteriore.

2 Estrarre la cartuccia di toner usando la maniglia.

3 Rimuovere la nuova cartuccia di toner dalla confezione e rimuovere tutto il materiale di imballaggio.

4 Agitare la nuova cartuccia per ridistribuire il toner.

5 Inserire la cartuccia di toner nella stampante allineando le guide laterali della cartuccia con le frecce sulle guide

laterali all´interno della stampante.

Avvertenza — Danno potenziale: Non esporre l'unità immagini alla luce diretta per più di 10 minuti. L'eccessiva esposizione alla luce può compromettere la qualità di stampa.

Manutenzione della stampante 96

6 Chiudere lo sportello anteriore.

Sostituzione dell´unità immagini

1 Premere il pulsante sul lato destro della stampante, quindi aprire lo sportello anteriore.

2 Estrarre la cartuccia di toner usando la maniglia.

Manutenzione della stampante 97

3 Sollevare la maniglia verde, quindi estrarre l'unità immagini dalla stampante.

4 Rimuovere l'unità immagini dall´imballo e agitarla.

5 Rimuovere tutto il materiale di imballaggio dall´unità immagini.

Avvertenza — Danno potenziale: Non esporre l'unità immagini alla luce diretta per più di 10 minuti. L'eccessiva

esposizione alla luce può compromettere la qualità di stampa.

Avvertenza — Danno potenziale: non toccare il tamburo del fotoconduttore. Ciò potrebbe influire sulla qualità di stampa dei processi di stampa futuri.

Manutenzione della stampante 98

6 Inserire l´unità immagini nella stampante allineando le frecce sulle guide laterali dell´unità immagini con le frecce

sulle guide laterali all´interno della stampante.

7 Inserire la cartuccia di toner nella stampante allineando le guide laterali della cartuccia con le frecce sulle guide

laterali all´interno della stampante.

8 Chiudere lo sportello anteriore.

Spostamento della stampante

Prima di spostare la stampante

ATTENZIONE — PERICOLO DI LESIONI: prima di spostare la stampante, per evitare di ferirsi o danneggiare la

stampante stessa, attenersi alle seguenti istruzioni:

• Spegnere la stampante con l'interruttore e scollegare il cavo di alimentazione dalla presa elettrica.

• Scollegare tutti i cavi della stampante prima di spostarla.

Manutenzione della stampante 99

• Se è attualmente installato un vassoio opzionale, rimuoverlo dalla stampante. Per rimuovere il vassoio opzionale,

farlo scorrere il fermo sul lato destro del vassoio verso la parte anteriore del vassoio finché non scatta in posizione.

• Utilizzare le maniglie poste su entrambi i lati della stampante per sollevarla.

• Assicurarsi che le dita non siano sotto la stampante mentre viene posizionata.

• Prima di installare la stampante, accertarsi di lasciare spazio sufficiente intorno ad essa.

Utilizzare solo il cavo di alimentazione fornito con il prodotto o componenti sostitutivi autorizzati dal produttore.

Avvertenza — Danno potenziale: i danni provocati da un errato spostamento della stampante non sono coperti dalla garanzia.

Spostamento della stampante

Per spostare in modo sicuro la stampante e le opzioni hardware, adottare le precauzioni riportate di seguito:

• Il carrello utilizzato per trasportare la stampante deve essere in grado di sostenere l'intera base.

• Il carrello utilizzato per trasportare le opzioni hardware deve avere dimensioni adeguate a sostenerle.

• Mantenere la stampante in posizione verticale.

• Evitare movimenti bruschi.

Trasporto della stampante

Per spedire la stampante, usare la confezione originale.

Gestione della stampante 100

Gestione della stampante

Ricerca di informazioni sull'amministratore e sulle operazioni di rete avanzate

In questo capitolo vengono descritte le attività di supporto amministrativo di base mediante l'Embedded Web Server. Per informazioni sulle attività di supporto di sistema avanzate, consulare la Guida alle operazioni di rete nel CD Software e documentazione o la Guida dell'amministratore di Embedded Web Server sul sito Web Lexmark all'indirizzo

http://support.lexmark.com.

Accesso al pannello di controllo remoto

Il pannello di controllo remote sullo schermo del computer consente di interagire il pannello di controllo della stampante anche quando non si è fisicamente vicini alla stampante di rete. Dallo schermo del computer, è possibile visualizzare lo stato della stampante ed eseguire altre attività correlate alla stampa che vengono normalmente svolte quando si è accanto alla stampante di rete.

1 Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Stampare una pagina delle impostazioni di rete o una pagina delle impostazioni dei menu e individuare

l'indirizzo IP nella sezione TCP/IP. L'indirizzo IP è composto da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Premere Invio per aprire la pagina Web della stampante.

3 Fare clic su Applicazioni.

Nota: per avviare il pannello di controllo remoto è richiesto un plugin Java.

Visualizzazione dei rapporti

È possibile visualizzare alcuni report in Embedded Web Server. Questi report sono utili per la valutazione dello stato della stampante, della rete e dei materiali di consumo.

1 Aprire un browser Web e immettere l'indirizzo IP della stampante nel relativo campo.

Note:

• Osservare l'indirizzo IP della stampante nella sezione TCP/IP del menu Rete/Porte. L'indirizzo IP è composto

da quattro serie di numeri separati da punti, per esempio 123.123.123.123.

• Se si utilizza un server proxy, disattivarlo temporaneamente per caricare correttamente la pagina Web.

2 Fare clic su Report, quindi sul tipo di report che si desidera visualizzare.

Lexmark MS410dn User's Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

Informazioni sulla sicurezza

Guida all'utilizzo della stampante

Individuazione delle informazioni sulla stampante

Scelta della posizione della stampante

Configurazioni della stampante

Usando il pannello di controllo della stampante

Informazioni sui colori del pulsante di sospensione e delle spie

Uso di Embedded Web Server

Usando l'Utilità impostazioni stampante locale

Impostazione della stampante aggiuntiva

Installazione delle opzioni interne

Opzioni interne disponibili

Accesso alla scheda del controller

Installazione di una scheda opzionale

Installazione delle opzioni hardware

Installazione del vassoio opzionale

Collegamento dei cavi

Impostazione del software della stampante

Installazione del software della stampante

Installazione dell'Utilità impostazioni stampante locale

Aggiornamento delle opzioni disponibili nel driver della stampante.

Collegamento in rete

Preparazione alla configurazione della stampante in una rete Ethernet

Installazione della stampante in una rete Ethernet

Preparazione alla configurazione della stampante in una rete wireless

Connessione della stampante a una rete wireless tramite Wi-Fi Protected Setup

Connessione della stampante a una rete wireless utilizzando il software della stampante

Utilizzo dell'Utilità di configurazione wireless (solo Windows)

Uso dell'assistente di impostazione wireless (solo utenti Macintosh)

Collegamento della stampante a una rete wireless mediante Embedded Web Server

Verifica della configurazione della stampante

Stampa della pagina delle impostazioni dei menu

Stampa di una pagina delle impostazioni di rete

Caricamento della carta e dei supporti speciali

Impostazione del tipo e del formato carta

Configurazione delle impostazioni del formato carta Universale

Uso del raccoglitore standard e del fermo carta

Caricamento dei vassoi

Caricamento dell'alimentatore multiuso

Collegamento e scollegamento dei vassoi

Collegamento e scollegamento dei vassoi

Configurazione di un tipo di carta personalizzato

Assegnazione di un tipo di carta personalizzato

Guida alla carta e ai supporti speciali

Istruzioni relative alla carta

Caratteristiche della carta

Carta non adatta

Scelta della carta

Scelta dei moduli prestampati e della carta intestata

Uso di carta riciclata e di altri tipi di carta da ufficio

Uso di supporti speciali

Suggerimenti sull'uso dei cartoncini

Suggerimenti sull'uso delle buste

Suggerimento sull'uso delle etichette

Suggerimenti sull'uso della carta intestata

Suggerimenti sull'uso di lucidi

Conservazione della carta

Tipi, formati e pesi supportati

Formati carta supportati

Tipi e pesi di carta supportati

Stampa

Stampa di un documento

Stampa di un documento

Regolazione dell'intensità del toner

Stampa di pagine di informazione

Stampa di un elenco di esempi di font

Stampa usando un dispositivo cellulare

Annullamento di un processo di stampa

Annullamento di un processo di stampa dal pannello di controllo della stampante

Annullamento di un processo di stampa dal computer

Informazioni sui menu della stampante

Elenco dei menu

Menu Carta

origine predefinita, menu

Menu Formato/Tipo carta
