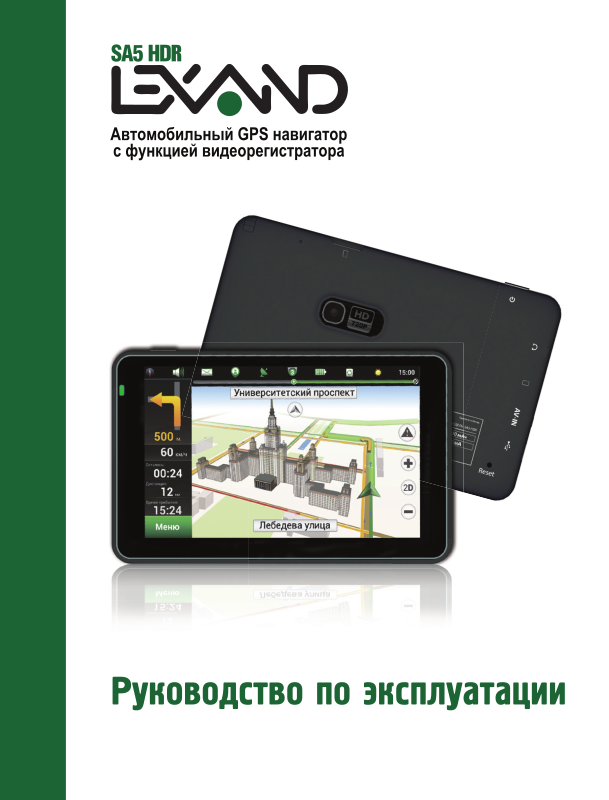

Lexand SA5 HDR User Manual [ru]

Предостережения и уведомления

Для наиболее эффективной работы с устройством, пожалуйста, вниматель­но прочтите данное Руководство пользователя.
Ознакомившись с Руководством, Вы получите всю необходимую информа­цию о стандартных и дополнительных функциях GPS-навигатора LEXAND.
Все изменения в данное Руководство и автомобильные GPS-навигаторы
LEXAND (технические характеристики и комплектацию) могут вноситься
производителем без предварительного уведомления пользователей.
Приведенные в Руководстве изображения элементов интерфейса носят ис­ключительно ознакомительный характер и могут отличаться от реальных.
Изготовитель не гарантирует полную совместимость устройства с любыми
приложениями от сторонних разработчиков и корректную работу этих при­ложений.
Убедительно просим Вас делать резервные копии всей важной информа­ции, т.к. наша компания не несет ответственности за ее потерю.
В случае обнаружения ошибок в данном Руководстве и программном обе­спечении автомобильных GPS-навигаторов LEXAND, пожалуйста, сообщите
о них по контактам, указанным на официальном сайте www.lexand.ru
Во избежание непредвиденных последствий, пожалуйста, внимательно
ознакомьтесь с данным Руководством, а также используйте только ори­гинальные аксессуары. В случае если Вы нарушите правила эксплуатации
устройства и подсоедините к нему несовместимые аксессуары, то гаран­тия на данный товар будет автоматически аннулирована. Более того, не­правильная эксплуатация устройства очень опасна как для Вашего здоро­вья, так и для здоровья окружающих.
Наша компания не несет никакой ответственности за подобные послед­ствия.
Вследствие строительства новых дорог и появления новых маршрутов су­ществует вероятность того, что информация, находящаяся в базе данных
навигационного ПО, не будет соответствовать действительности. Убеди­тельно просим Вас действовать по ситуации и соблюдать все правила до­рожного движения. В целях личной безопасности не пользуйтесь сред­ствами управления устройством вовремя движения. В таких случаях наша
компания также не несет никакой ответственности.
Ответственность за сервис GPS несет правительство США. Сигнал от спут­ников системы GPS не проходит сквозь твердые материалы (исключени­ем является стекло). Если пользователь находится в здании или в тоннеле,

автомобильный навигатор SA5 HDR

1

определение его географического местоположения невозможно. На при­ем сигнала со спутника могут также влиять разные факторы, например, па­смурная погода, плотные препятствия (деревья, высокие здания), беспро­водные устройства, работающие в автомобиле.
Для применения GPS-навигатора в автомобиле требуется наличие автомо­бильного держателя. Обязательно размещайте Навигатор в салоне так, что­бы не ограничивать обзор водителя и не препятствовать срабатыванию по­душек безопасности.
Гарантийный срок эксплуатации устройства – 12 месяцев с момента покуп­ки.
Срок эксплуатации устройства – 12 месяцев с момента покупки.
Срок эксплуатации аккумуляторной батареи и зарядного устройства – 12
месяцев с момента покупки.

2

Содержание

Предостережения и уведомления .................................................... 1

Глава 1. Эксплуатация ........................................................................5

1.1. Компоненты и разъемы ............................................................. 5

1.2 Включение/Выключение ............................................................. 6

1.3 Источники питания и зарядка ..................................................... 6

1.3.1 Автомобильное зарядное устройство ...................................... 7

1.3.2 Кабель mini USB и подключение к ПК ......................................7

1.3.3 Сетевой адаптер (дополнительная опция) ...............................8

1.4 Карта памяти microSD (TransFlash) ............................................... 8

1.5 Установка в автомобиле .............................................................. 9

1.6 Особенности системы навигации ................................................ 9

1.7 Перезагрузка системы ............................................................... 10

Глава 2. Основные функции ............................................................ 11

2.1 Главное меню ............................................................................. 11

2.2 Видеорегистрация ..................................................................... 12

2.2.1 Режим записи видео ............................................................... 13

2.2.2 Режим фото ............................................................................. 15

2.2.3 Режим воспроизведения ........................................................ 16

2.3 Просмотр изображений ............................................................. 17

2.4 Просмотр документов ............................................................... 19

2.5 Internet ....................................................................................... 21

2.6 Мультимедиа ............................................................................. 24

2.6.1 Музыкальный проигрыватель ................................................ 24

2.6.2 Видеоплеер ............................................................................. 26

2.6.3 Flash-плеер ..............................................................................28

2.7 Утилиты ......................................................................................30

2.7.2 Калькулятор ............................................................................ 31

2.7.3 Информация GPS .................................................................... 31

2.7.4 FM-трансмиттер ...................................................................... 32

2.7.5 AV-вход ...................................................................................33

Глава 3. Системные настройки ........................................................34

3.1 Настройка языка интерфейса .................................................... 34

3.2 Настройка яркости подсветки .................................................... 35

автомобильный навигатор SA5 HDR

3

3.4 Регулировка громкости .............................................................. 36

3.5 Установка даты и времени ........................................................ 37

3.7 Калибровка экрана .................................................................... 38

3.8 Задание пути к навигационному ПО ......................................... 38

3.9 Камера........................................................................................ 39

3.10 USB-соединение ....................................................................... 40

Глава 4. Неполадки и их устранение ............................................... 41

Глава 5. Советы по уходу ................................................................. 42

Глава 6. Комплектация .................................................................... 43

Глава 7. Технические характеристики ............................................. 44

4

Глава 1. Эксплуатация

1.1. Компоненты и разъемы

1. Кнопка включения/выключения Навигатора, вывода устройства из
спящего режима;

2. Камера видеорегистратора;

3. Динамик;

4. Кнопка “Reset” для перезагрузки устройства;

5. Разъем для подключения кабеля mini USB, автомобильного
зарядного устройства, сетевого зарядного устройства или OTG­хост кабеля (дополнительная опция). Используется для связи с ПК,
зарядки, подключения 3G-модема;

6. Слот для карт памяти формата microSD (TransFlash) для хранения
приложений, карт Навигационной системы, файлов мультимедиа;

7. Слот для карт памяти формата microSD (TransFlash) для записи
видео и фото с камеры видеорегистратора;

8. AV-вход, предназначен для подключения камеры заднего вида;

9. Аудиовыход (стерео) для подключения наушников;

10. Микрофон.

автомобильный навигатор SA5 HDR

5

1.2 Включение/Выключение

Для включения Навигатора необходимо, чтобы его аккумулятор был заря­жен или подключен к внешнему источнику питания. Нажмите и удерживай­те кнопку, расположенную в верхней торцевой части Навигатора, для вклю­чения или выключения устройства. При выключении устройства Система
предложит перейти в спящий режим или выключить устройство:

Для выхода из спящего режима достаточно просто нажать кнопку включе­ния.

Эксплуатация Навигатора в условиях повышенной влажности может
вызвать короткое замыкание. Не оставляйте также устройство в те­чение длительного времени под воздействием прямых солнечных лучей,
т.к. перегрев аккумуляторной батареи может привести к некорректной
работе или повреждению устройства.

1.3 Источники питания и зарядка

Перед первым применением Навигатора полностью зарядите его. Значок

в верхней части экрана главного меню показывает статус зарядки и те­кущий уровень заряда аккумулятора.
В Навигаторе используется встроенная литиевая аккумуляторная батарея.
Навигатор может работать от собственного аккумулятора, от сети, от авто­мобильного прикуривателя или кабеля mini USB (при подключении к ПК).

6

Если Навигатор работает без внешнего источника питания, то такие
режимы как прослушивание аудио, просмотр видео, слишком яркая
подсветка и т.д. уменьшают время его автономной работы.

Для увеличения срока службы аккумулятора рекомендуется выполнить
первые три цикла полной зарядки/разрядки. Первые три зарядки
рекомендуется проводить в течение не менее 5 часов.

Во избежание воспламенения или окисления встроенного аккумулятора
избегайте высоких температур или попадания Навигатора в воду, а
также резких ударов.

1.3.1 Автомобильное зарядное устройство

Подсоедините один конец автомобильного зарядного устройства к разъе­му mini USB, расположенному с левой стороны Навигатора, а другой конец
вставьте в гнездо автомобильного прикуривателя.

Зарядное устройство необходимо вставлять в гнездо прикуривателя
только при заведенном двигателе. Иначе, при запуске двигателя,
возможно серьезное повреждение Навигатора вследствие скачка
напряжения.

1.3.2 Кабель mini USB и подключение к ПК

Кабель mini-USB используется для зарядки устройства и обмена данными с
ПК. При подключении Навигатора к ПК Вы можете копировать нужную ин­формацию с компьютера в Навигатор и наоборот, создавать резервные ко­пии данных, устанавливать дополнительное ПО и т.д.

1. Убедитесь в том, что Навигатор включен.

2. Подсоедините один конец mini USB кабеля к соответствующему
порту Навигатора, а другой конец кабеля подключите к USB-порту
компьютера.

3. После соединения, компьютер автоматически обнаружит новое
устройство. Для работы с файлами и переноса информации с

автомобильный навигатор SA5 HDR

7

Навигатора на компьютер или с компьютера на Навигатор Вам может
понадобиться программа Microso AcveSync или Windows Mobile
Device Center, в зависимости от версии Windows, установленной на
вашем ПК. Программу можно скачать бесплатно c официального
сайта корпорации Microso.

4. Когда Вы закончите работу, отсоедините USB-кабель.

В целях сохранности данных выполняйте их копирование на внешние
носители каждый раз перед обновлением системной информации
Навигатора. Во время соединения Навигатора с компьютером
следующие действия могут привести к потере данных в процессе
копирования:

1. Отсоединение USB-кабеля.

2. Выключение устройства.

3. Перезагрузка устройства или перепад напряжения.

Дополнительные сведения о USB-подключении к ПК можно найти в разде­ле 3.9 Руководства.

1.3.3 Сетевой адаптер (дополнительная опция)

Подсоедините один конец зарядного устройства к разъему mini USB, рас­положенному с левой стороны Навигатора, а другой подключите к розетке.

1.4 Карта памяти microSD (TransFlash)

Навигатор предоставляет возможность работы с картами памяти формата
microSD. Во избежание поломок контактов правильно устанавливайте кар­ту памяти в соответствующий слот Навигатора. Вставляйте карту памяти ли­цевой стороной к себе в слот 6 и лицевой стороной от себя в слот 7 до щелч­ка. Для того чтобы вынуть карту памяти, необходимо слегка нажать на нее
до щелчка и отпустить.

Не извлекайте карту памяти при работающем навигационном ПО (если
оно установлено на карте памяти), при работе видеорегистратора или
при работе с файлами мультимедиа. Не сдавливайте, не сгибайте и не
роняйте карту памяти. Избегайте высоких температур и повышенной
влажности при эксплуатации и хранении карты памяти, оберегайте ее
от воздействия прямых солнечных лучей, а также избегайте контактов
с жидкостями и едкими веществами.

8

1.5 Установка в автомобиле

Для работы с Навигатором в автомобиле закрепите его на лобовом стекле с
помощью входящего в комплект автомобильного держателя.

Выберите подходящее место для держателя, чтобы он не ограничивал
поле зрения водителя. Не пользуйтесь Навигатором в автомобиле без
держателя, не закрепляйте держатель на подушках безопасности или в
зоне их возможного срабатывания.

1.6 Особенности системы навигации

В соответствии с выбором системы навигации, Навигатор получает сигнал
со спутников GPS, устанавливает текущее местоположение объекта и отра­жает данные на карте. После того как будет задан пункт назначения, нави­гационное ПО может вычислить оптимальный маршрут.
Вы сможете оценить все преимущества Навигатора и навигационного ПО
с интерактивными картами, яркой анимацией и голосовыми подсказками.
Использование определенных функций навигации целиком и полностью
зависит от поставляемого с Навигатором навигационного ПО. Подробнее
с работой Навигационной системы можно ознакомиться в отдельной бро­шюре, входящей в комплект поставки Навигатора.

Важные сведения

1. Карты
Вследствие строительства новых дорог и появления новых маршрутов
существует вероятность того, что информация, находящаяся в базе
Навигатора, не будет соответствовать действительности. Настоятельно
рекомендуем Вам действовать по ситуации и соблюдать все правила
дорожного движения. В случае обновления или модернизации
программного обеспечения всю интересующую Вас информацию
можно найти на нашем официальном сайте www.lexand.ru.

2. Навигация.
Навигатор предлагает оптимальный маршрут поездки, выбор же
реального маршрута остается всегда на Ваше усмотрение.

автомобильный навигатор SA5 HDR

9

3. Сигнал от спутника GPS
Спутниковые сигналы GPS как правило не проходят через твердые
материалы (исключение – стекло). Если Вы находитесь в помещении,
между высокими домами, в тоннеле, на подземной парковке или
под эстакадой информация о вашем местоположении в Навигаторе
может не соответствовать действительности. На качество, скорость и
эффективность работы Навигатора также влияют погодные условия и
удаление от спутников.

1.7 Перезагрузка системы

Если Навигатор не отвечает на команды пользователя (система “зависла”)
или есть необходимость в перезапуске системы, то нажмите тонким стерж­нем утопленную кнопку сброса (“Reset”), расположенную на задней пане­ли устройства.
О сбоях в работе системы говорят следующие признаки:

1. Переход с одного изображения на другое сильно замедлено или не
выполняется.

2. Система сенсорного управления не функционирует. Например,
некоторые действия выполняются очень долго или не выполняются
вовсе.

3. Не работает кнопка включения/выключения питания.

10

При перезагрузке системы все несохраненные данные будут потеряны,
поэтому периодически выполняйте резервное копирование информации.

Глава 2. Основные функции

- запуск навигационного ПО;

- Активация камеры видеорегистратора (переход к приложению

Камера);

- переход к приложению “Фото”;

- переход к приложению “Текст”;

- переход к установке Интернет-соединения и WEB-браузеру;

- переход к приложениям мультимедиа;

- переход к дополнительным утилитам;

2.1 Главное меню

Главное меню Навигатора показано на рисунке ниже:

Элементы меню:

- запуск навигационного ПО;

- Активация камеры видеорегистратора (переход к приложению
Камера);

- переход к приложению “Фото”;

- переход к приложению “Текст”;

- переход к установке Интернет-соединения и WEB-браузеру;

- переход к приложениям мультимедиа;

- переход к дополнительным утилитам;

автомобильный навигатор SA5 HDR

11

- переход к системным настройкам;

- переход к приложению “Игры”

- переход к приложению “Игры”

На верхней панели главного меню расположены знач­ки быстрого доступа к настройкам FM-трансмиттера, громкости, питания и
установки даты/времени.

2.2 Видеорегистрация

Вставьте карту памяти microSD в слот, расположенный в верхней торцевой
части устройства, для использования Навигатора в качестве видеорегистра­тора. Во избежание поломок контактов правильно устанавливайте карту
памяти в соответствующий слот Навигатора. Вставляйте карту памяти кон­тактами к себе до щелчка.

Для корректной работы видеорегистратора используйте карту памяти
MicroSD (TransFlash) класса не ниже 6.

Для того чтобы вынуть карту памяти, необходимо слегка нажать на нее до
щелчка и отпустить.
Для активации камеры и режима “Видеорегистрация” при включенном На­вигаторе коснитесь кнопки “Камера” в главном меню:

12

Элементы управления:

- переключает режимы видеорегистратора: запись видео, запись

фото, просмотр видео и фото файлов (воспроизведение);

- начало/остановка записи видео (фото), в режиме воспроизведение

начало/остановка воспроизведения;

- настройки видеорегистратора;

- цифровое увеличение изображения в режиме записи видео/фото;

- переход к следующему файлу в режиме просмотра

(воспроизведения);

- переход к предыдущему файлу в режиме просмотра

- переключает режимы видеорегистратора: запись видео, запись
фото, просмотр видео и фото файлов (воспроизведение);

- начало/остановка записи видео (фото), в режиме воспроизведение
начало/остановка воспроизведения;

- настройки видеорегистратора;

- цифровое увеличение изображения в режиме записи видео/фото;

- цифровое уменьшение изображения в режиме записи видео/фото;

- переход к следующему файлу в режиме просмотра
(воспроизведения);

- переход к предыдущему файлу в режиме просмотра
(воспроизведения);

- свернуть приложение.

2.2.1 Режим записи видео

Для того чтобы запустить запись видео необходимо прикоснуться к экрану
в любом месте, появится основное меню видеорегистратора, в котором
нужно нажать кнопку
остановке записи видео.
Если GPS-приемник навигатора установил связь со спутниками, то на экра­не вы будете видеть информацию о текущих координатах и скорости дви­жения. Эта информация будет в дальнейшем отображаться и на записан­ных видеофайлах.
Нажмите на кнопку в режиме видео и вы перейдете в режим на­строек видеокамеры.

. Повторное нажатие кнопки приведет к

автомобильный навигатор SA5 HDR

13

Вы можете выполнить следующие настройки:
Подраздел “Размер” позволяет выбрать одно из двух возможных разреше­ний видеозаписи: HD или QVGA.
Подраздел “Качество” позволяет выбрать один из двух вариантов качества
видеозаписи: Высокое или Нормальное.
Подраздел “Баланс белого” позволяет выбрать режим освещения снимае­мого объекта: Авто, День, Облачно, Вольфрам, Люминисцент.
Подраздел “Штамп даты” позволяет устанавливать отображение времени/
даты при записи видеофайлов: Выключено, Дата, Дата и время.
Нажатие кнопки в меню настроек в любом режиме работы видео­регистратора откроет меню общих настроек видеорегистратора.

14

Подраздел “Формат” предназначен для форматирования карты памяти
(удаления всех файлов с SD карты, без возможности восстановления).
Подраздел “Системный сброс” позволяет вернуть видеорегистратор к на­чальным, заводским установкам, со сбросом всех пользовательских на­строек.
Подраздел “Частота освещения” позволяет установить необходимое значе­ние в соответствии с характеристиками электрической сети (50 или 60 Гц).
Подраздел “TV-выход” позволяет выбрать систему цветности NTSC или PAL.
В подразделе “Номер версии” можно уточнить текущую версию прошив­ки прибора.
Подраздел “Установки языка” позволяет выбрать предпочтительный язык
меню видеорегистратора.

2.2.2 Режим фото

Для того, чтобы сделать фотоснимок необходимо прикоснуться к экрану в
любом месте, появится основное меню в котором нужно нажать кнопку
Нажмите на кнопку , в режиме фото и вы перейдете в режим на­строек фотокамеры.

Подраздел “Размер” позволяет выбрать одно из шести возможных разре­шений видеозаписи: 8Мп, 5Мп, 3Мп, 2Мп, 1,3Мп, VGA.
Подраздел “Качество” позволяет выбрать один из трех вариантов качества
видеозаписи: Высокое, Стандартное или Экономичное.
Подраздел “Экспозиция” позволяет выбрать степень освещения снимаемо-

автомобильный навигатор SA5 HDR

15

го объекта.
Подраздел “Баланс белого” позволяет выбрать режим освещения снимае­мого объекта: Авто, День, Облачно, Вольфрам, Люминисцент.
Подраздел “ISO” отвечает за настройку светочувствительности: Авто, 100,
200, 400, 800.
Подраздел “Цвет” отвечает за выбор цвета фотоснимка: Стандарт, Яркий,
Сепия, Монохром.

2.2.3 Режим воспроизведения

Нажмите на кнопку в режиме воспроизведения и вы перейдете в
режим работы с уже записанными файлами.

Подраздел “Удалить” отвечает за удаление выбранного файла или всех ви­део и фото файлов.
Подраздел “Громкость” отвечает за уровень громкости при
воспроизведении записанных видеофайлов.

Навигатор работает в дуплексном режиме. Это значит, что можно
одновременно осуществлять видеорегистрацию и пользоваться другими
приложениями Навигатора, в том числе Навигационным ПО.

16

Запись на карту памяти происходит в циклическом режиме. При
заполнении карты памяти автоматически происходит удаление
старых файлов (видео сохраняется в виде коротких фрагментов
продолжительностью чуть более минуты), и вместо них записывается
новая информация. Поэтому если Вам важны ранние записи, периодически
переносите их на иные устройства хранения данных.

2.3 Просмотр изображений

Поддерживаются графические файлы в форматах JPG, BMP, PNG и GIF, функ­ции поворота, масштабирования, а также просмотра изображений в режи­ме слайд-шоу.
Коснитесь кнопки “Фото” в главном меню для доступа к списку графиче­ских файлов:

Элементы управления:

- обновление списка графических файлов;

- просмотр выбранного изображения;

автомобильный навигатор SA5 HDR

17

При обновлении списка в него попадут все графические файлы, находящие-

- переход к предыдущему изображению;

- переход к следующему изображению;

- вписать изображение в экранную область;

- увеличить размер изображения;

- уменьшить размер изображения;

- поворот изображения на 90°;

- переход в режим полноэкранного просмотра;

ся как во внутренней памяти устройства, так и на карте памяти.
После выбора нужного изображения откроется приложение для его про­смотра:

Элементы управления:

- переход к предыдущему изображению;

- переход к следующему изображению;

- вписать изображение в экранную область;

- увеличить размер изображения;

- уменьшить размер изображения;

- поворот изображения на 90°;

- переход в режим полноэкранного просмотра;

18

- просмотр изображений в режиме слайд-шоу;

- выход из программы просмотра;

- обновление списка текстовых файлов;

- просмотр выбранного документа;

- выход из программы просмотра;

2.4 Просмотр документов

Поддерживаются файлы в формате TXT. Коснитесь кнопки “Текст” в глав­ном меню для доступа к списку текстовых файлов:

Элементы меню:

- обновление списка текстовых файлов;

- просмотр выбранного документа;

При обновлении списка в него попадут все текстовые файлы, находящиеся
как во внутренней памяти устройства, так и на карте памяти.

автомобильный навигатор SA5 HDR

19

После выбора нужного документа откроется приложение для его просмо-

- переход к предыдущей странице документа;

- переход к следующей странице документа;

- создание и удаление закладок в документе;

тра:

Элементы управления:

- переход к предыдущей странице документа;

- переход к следующей странице документа;

- создание и удаление закладок в документе;

- переход к выбранной закладке;

- смена кодировки текста;

При чтении документа можно увеличить/уменьшить шрифт текста, а так­же задать перелистывание страниц в автоматическом или ручном режиме.

20

2.5 Internet

Навигатор предоставляет сервис удаленного доступа к сети и имеет встро­енный Web-браузер для работы в сети Интернет. Для соединения с Интер­нет Вам понадобится 3G-модем, с установленной в него карточкой сотово­го оператора и подключенной услугой передачи данных, а так же OTG-хост
кабель.

Необходимо использовать Y-образный кабель, так как 3G-модем может
получать питание только от внешнего источника, но не от Навигатора.

Коснитесь кнопки “Установки USB” в меню “Настройки” и в появившемся
окне выберите режим HOST (см. раздел 3.9 Руководства).

Обратите внимание, что только в режиме HOST возможна работа с
3G-модемом.

Коснитесь кнопки “Internet” для настроек доступа в Интернет и запуска
Web-браузера:

В меню “Internet” коснитесь кнопки “Подключить”. Все необходимые на­стройки будут выполнены автоматически. Для установки соединения необ­ходимо от 5 до 10 секунд. После установки соединения подпись под кноп­кой сменится на “Отключить”, Навигатор готов к работе в сети Интернет.

автомобильный навигатор SA5 HDR

21

Производитель не может гарантировать корректную работу

- переход на предыдущую просмотренную страницу;

- переход на следующую страницу;

- остановить загрузку страницы;

- обновить страницу;

- загрузить службу поиска;

Навигатора со всеми представленными на рынке моделями 3G-модемов.
Список совместимого оборудования Вы можете найти на сайте
производителя или уточнить в службе технической поддержки.

Коснитесь кнопки “Web Browser” для запуска Web-браузера. В адресной
строке браузера с помощью экранной клавиатуры введите адрес нужного
сайта. Начнется загрузка запрашиваемой страницы:

На панели инструментов браузера расположены следующие кнопки:

- переход на предыдущую просмотренную страницу;

- переход на следующую страницу;

- остановить загрузку страницы;

- обновить страницу;

- переход на домашнюю страницу;

- загрузить службу поиска;

22

- настройки Web-браузера;

- увеличить масштаб отображаемой страницы;

- уменьшить масштаб отображаемой страницы;

- исходный масштаб отображаемой страницы;

- во весь экран;

- выход из приложения;

- увеличить масштаб отображаемой страницы;

- уменьшить масштаб отображаемой страницы;

- исходный масштаб отображаемой страницы;

- во весь экран;

- выход из приложения;

Так же, если Вы установили соединение с Интернет с помощью 3G-модема,
Вы можете загружать информацию о дорожных заторах в вашу Навигаци­онную систему. Информацию о том, как это сделать Вы можете найти в бу­клете посвященном работе Навигационного ПО.

автомобильный навигатор SA5 HDR

23

2.6 Мультимедиа

Коснитесь кнопки “Медиа” в главном меню для доступа к аудио и видео­проигрывателю, а также flash-плееру:

2.6.1 Музыкальный проигрыватель

Устройство поддерживает музыкальные файлы в форматах WMA и MP3.
Коснитесь кнопки “Музыка” в меню “Медиа” для доступа к списку ауди­офайлов:

24

Элементы управления:

- обновление списка аудиофайлов;

- прослушивание выбранного аудиофайла;

- включить/выключить динамик;

- начать/приостановить воспроизведение;

- остановить воспроизведение;

- переход к предыдущему треку;

- обновление списка аудиофайлов;

- прослушивание выбранного аудиофайла;

При обновлении списка в него попадут все музыкальные файлы, находящи­еся как во внутренней памяти устройства, так и на карте памяти.
После выбора нужного трека откроется приложение для его воспроизве­дения:

Элементы управления:

- включить/выключить динамик;

- начать/приостановить воспроизведение;

- остановить воспроизведение;

- переход к предыдущему треку;

автомобильный навигатор SA5 HDR

25

- переход к следующему треку;

- непрерывное, последовательное воспроизведение и

воспроизведение в случайном порядке;

- непрерывное, последовательное воспроизведение и
воспроизведение в случайном порядке;

Отрегулируйте громкость воспроизведения с помощью виртуального
слайдера, расположенного над экранной кнопкой динамика.
Используйте встроенный аудио-разъем для подключения наушников или
внешних динамиков.

Устройство позволяет одновременно слушать музыку и читать
документы или просматривать фотографии.

2.6.2 Видеоплеер

Устройство поддерживает видеофайлы в форматах AVI, WMV, ASF, ASV, DAT,
MPEG, MPG, MOV. Поддержка файлов 3GP, RM и RMVB зависит от конкрет­ной модели. Коснитесь кнопки “Видео” в меню “Медиа” для доступа к спи­ску видеофайлов:

26

Элементы управления:

- обновление списка видеофайлов;

- просмотр выбранного видеофайла;

- начать/приостановить просмотр;

- остановить просмотр;

- переход к предыдущему видеофайлу;

- переход к следующему видеофайлу;

- включить/выключить динамик;

- обновление списка видеофайлов;

- просмотр выбранного видеофайла;

При обновлении списка в него попадут все видеофайлы, находящиеся как
во внутренней памяти устройства, так и на карте памяти.
После выбора нужного файла откроется приложение для его просмотра

Элементы управления:

- начать/приостановить просмотр;

- остановить просмотр;

- переход к предыдущему видеофайлу;

- переход к следующему видеофайлу;

- включить/выключить динамик;

автомобильный навигатор SA5 HDR

27

- переход в режим полноэкранного просмотра;

- выход из приложения;

- обновление списка .swf файлов;

- просмотр выбранного .swf файла;

- выход из приложения;

Отрегулируйте громкость воспроизведения с помощью виртуального слай­дера, расположенного справа от экранной кнопки динамика.

2.6.3 Flash-плеер

Устройство поддерживает воспроизведение файлов в формате Flash (.swf).
Коснитесь кнопки “Флэш” в меню “Медиа” для доступа к списку .swf фай­лов:

Элементы управления:

- обновление списка .swf файлов;

- просмотр выбранного .swf файла;

При обновлении списка в него попадут все .swf файлы, находящиеся как во
внутренней памяти устройства, так и на карте памяти.

28

После выбора нужного файла откроется приложение для его просмотра:

- начать/приостановить воспроизведение;

- остановить воспроизведение;

- переход к предыдущему .swf файлу;

- переход к следующему .swf файлу;

- переход в режим полноэкранного просмотра;

- выход из приложения;

Элементы управления:

- начать/приостановить воспроизведение;

- остановить воспроизведение;

- переход к предыдущему .swf файлу;

- переход к следующему .swf файлу;

- переход в режим полноэкранного просмотра;

- выход из приложения;

Отрегулируйте громкость воспроизведения с помощью виртуального слай­дера, расположенного над кнопками управления.

автомобильный навигатор SA5 HDR

29

2.7 Утилиты

Коснитесь кнопки “Утилиты” в главном меню и в появившемся окне:
выберите интересующее Вас приложение.

2.7.1 Windows

Коснитесь кнопки “Утилиты” в главном меню и в появившемся окне выбе­рите касанием соответствующей кнопки приложение “Windows”. Вы по­лучите доступ к операционной системе Навигатора – Microsoft Windows
CE с набором дополнительных приложений. В Вашем распоряжении те­перь есть такие программы, как браузер Internet Explorer, проигрыватель
Windows Media Player:

30

Для возврата в главное меню Навигатора дважды коснитесь ярлыка “GPS”
на рабочем столе.

2.7.2 Калькулятор

Коснитесь кнопки “Утилиты” в главном меню и в появившемся окне выбе­рите касанием соответствующей кнопки приложение “Калькулятор”:

2.7.3 Информация GPS

Коснитесь кнопки “Утилиты” в главном меню и в появившемся окне выбе­рите касанием соответствующей кнопки приложение “Тест GPS”:

автомобильный навигатор SA5 HDR

31

Считайте показания GPS-приемника. Так же Вы можете выполнить сброс
всех данных и альманахов GPS-приемника.

2.7.4 FM-трансмиттер

Коснитесь кнопки “Утилиты” в главном меню и в появившемся окне выбе­рите касанием соответствующей кнопки приложение “FMT”, для настроек
FM-трансмиттера:

FM-трансмиттер посылает аудиосигнал на автомагнитолу или другое ради­оустройство с FM-диапазоном. Например, если выставить на Навигаторе
частоту 100 МГц и принимающее устройство настроить на эту же частоту, то
все звуковые сигналы Навигатора будут транслироваться через усилитель
радиоустройства. Встроенный динамик Навигатора при этом отключается.

К настройкам FM-трансмиттера можно перейти и касанием
соответствующей кнопки, размещенной на верхней панели главного
меню.

2.7.5 AV-вход

Навигатор SA5 HDR оборудован разъемом AV-IN (3,5 мм). Данный разъем
позволяет присоединить к навигатору внешнюю камеру заднего вида. При

32

подаче на разъем AV-IN одновременно видеосигнала и питания напряже­нием 5В, экран навигатора переходит в режим отображения информации с
внешней камеры. При отключении питания экран навигатора возвращает­ся к прежнему режиму.

автомобильный навигатор SA5 HDR

33

Глава 3. Системные настройки

Коснитесь кнопки “Настройки” в главном меню для изменения системных
настроек:

Доступны следующие опции: регулировка яркости подсветки, громкости,
установка USB-соединения, задание пути к навигационному ПО, информа­ция о заряде аккумуляторной батареи, установка даты/времени и часово­го пояса, калибровка экрана, выбор языка интерфейса, сведения о системе,
форматирование устройства.

3.1 Настройка языка интерфейса

Коснитесь кнопки “Язык” в меню “Настройки” и в появившемся окне выбе­рите язык интерфейса для работы с Навигатором:

34

3.2 Настройка яркости подсветки

Коснитесь кнопки “Подсветка” в меню “Настройки” для изменения параме­тров яркости подсветки. В появившемся окне установите яркость подсветки
и время бездействия системы до отключения подсветки:

3.3 Информация о заряде батареи

Коснитесь кнопки “Питание” в меню “Настройки”. В появившемся окне ото­бражается текущий уровень заряда аккумуляторной батареи и задается
время бездействия системы до перехода Навигатора в спящий режим в це­лях энергосбережения:

автомобильный навигатор SA5 HDR

35

К настройкам питания также можно перейти касанием

соответствующей кнопки, размещенной на верхней панели главного
меню.

3.4 Регулировка громкости

Коснитесь кнопки “Звук” в меню “Настройки”. В появившемся окне

отрегулируйте громкость касания кнопок и музыкального сопровождения
при включении Навигатора.
Вы можете добавить свою мелодию, активировав опцию “Настроить звук”
(поддерживаются файлы в формате MP3):

36

К настройкам громкости также можно перейти касанием

соответствующей кнопки, размещенной на верхней панели главного
меню.

3.5 Установка даты и времени

Коснитесь кнопки “Время” в меню “Настройки” и в появившемся окне
кнопками вверх/вниз и вправо/влево Вы можете установить значение теку­щего времени/даты/часового пояса.

3.6 Системная информация

Коснитесь кнопки “О Системе” в меню “Настройки” и в появившемся окне

автомобильный навигатор SA5 HDR

37

считайте системную информацию о версии ПО, серийном номере устрой­ства, размере оперативной памяти SDRAM, внутренней памяти NAND Flash
и емкости карты памяти.
Кнопка “Открыть запись GPS” позволяет сохранить GPS-треки Вашего марш­рута для дальнейшей работы, например, с картами Google.

3.7 Калибровка экрана

Коснитесь кнопки “Калибровка” в меню “Настройки” и в появившемся
окне

последовательно касайтесь центра появляющегося перекрестия до тех пор,
пока операция калибровки не будет успешно завершена. В случае успеш­ной калибровки появится системное сообщение “Калибровка закончена”.

3.8 Задание пути к навигационному ПО

Коснитесь кнопки “Путь GPS” в меню “Настройки” для указания пути к на­вигационному ПО.

38

В появившемся окне

выберите исполняемый файл (c расширением *.exe) для запуска навигаци­онного ПО.
Вы можете установить галочку в окно “Автоматический запуск” в этом слу­чае Навигационная система будет запускаться автоматически, сразу же по­сле включения устройства.

3.9 Камера

Коснитесь кнопки “Камера” в меню “Настройки”

автомобильный навигатор SA5 HDR

39

Вы можете установить галочку в окно “Автоматически запускать видео по­сле включения устройства” в этом случае видеорегистратор будет запу­скаться автоматически в режиме записи, сразу же после включения устрой­ства.

3.10 USB-соединение

Коснитесь кнопки “Установки USB” в меню “Настройки” и в появившемся
окне

выберите соединение Навигатора с ПК с помощью программы ActiveSync
или соединение с ПК в качестве внешнего накопителя или режим HOST. Ре­жим HOST позволяет подключить к Навигатору внешние устройства, в част­ности, 3G-модем.

Обратите внимание, что только в режиме HOST возможна работа с
3G-модемом.

40

Глава 4. Неполадки и их устранение

Неполадка Причина Устранение

неполадки

Устройство не включается или
неожиданно выключается

Тусклое изображение Подсветка экрана

Устройство не реагирует на
касание кнопок меню или
реагирует слишком медленно

Отсутствие звука или звук
слишком слабый

Навигатор не подключается к
компьютеру

Навигатор не принимает GPS­сигнал или сигнал слишком
слабый

Не устанавливается
соединение с Интернет

Разряжена батарея Зарядите батарею

недостаточно яркая

1. Система сенсорного
управления не
настроена

2. Зависание
устройства

1. Установлен самый
низкий уровень
громкости

2. Неправильное
подключение
наушников

3. Активирован FM­трансмиттер

1. USB-кабель
неплотно
зафиксирован в
разъемах

2. Не установлена
программа AcveSync

3. Включен режим
HOST

Нахождение в зоне
неустойчивого приема

Не активирован режим
HOST

Отрегулируйте яркость и
время отключения подсветки
(см. раздел

3.2 Руководства)

Откалибруйте экран (см.
раздел 3.7 Руководства);
выполните перезагрузку
устройства, используя
утопленную кнопку
«Reset»

Прибавьте звук; проверьте
выключен ли
FM-трансмиттер; правильно
подключите
наушники

Проверьте соединение USB­кабеля; установите
программу AcveSync (см.
разделы 1.3.2 и 3.9
Руководства), отключите
режим HOST

Вернитесь в зону устойчивого
приема (см. раздел 1.6
Руководства)

Активируйте режим HOST (см.
раздел 3.9 Руководства)

автомобильный навигатор SA5 HDR

41

Глава 5. Советы по уходу

Аккуратное обращение с устройством гарантирует его бесперебойную ис­правную работу и уменьшает риск возникновения повреждений.
Держите устройство подальше от мест с повышенной влажностью и высо­кой температурой.
Не следует надолго выставлять устройство на солнце или под воздействие
сильного ультрафиолета.
Не следует класть любые предметы на устройство и тем более их на него
ронять.
Не следует подвергать устройство ударам и ронять его с любой высоты.
Не следует подвергать устройство воздействию быстрых и значительных
перепадов температур. От этого внутри прибора возможно скопление кон­денсата. В случае появления конденсата внутри прибора, дайте ему полно­стью высохнуть перед тем, как снова начать работу.
Не следует садиться на устройство. По этой причине мы не рекомендуем
носить устройство в задних карманах одежды.
Поверхность сенсорного экрана легко поцарапать. Не следует касаться
экрана острыми предметами. Для защиты сенсорного экрана от царапин
можно воспользоваться ненаклеиваемыми средствами защиты, специаль­но разработанными для LCD-дисплеев портативных устройств.
Нельзя чистить устройство во включенном состоянии. Для протирки экра­на и корпуса устройства следует пользоваться мягкой тканью, смоченной
в воде.
Нельзя пользоваться бумажными салфетками для чистки сенсорного экра­на.
Никогда не пытайтесь разбирать, ремонтировать или вносить любые изме­нения в конструкцию устройства. Разборка, модификация или любые по­пытки ремонта могут стать причиной повреждения устройства и даже при­чиной травм или материального ущерба, и обязательно влекут за собой
отмену всех гарантий на устройство.
Не следует хранить или перевозить и переносить легковоспламеняющиеся
жидкости, газы или взрывчатые вещества вместе с устройством, его дета­лями или комплектующими.

42

Глава 6. Комплектация

1. GPS-навигатор LEXAND

2. Автомобильный держатель на стекло автомобиля

3. Автомобильная зарядка в прикуриватель

4. Кабель mini-USB

5. Стилус

6. Руководство пользователя на русском языке

7. Гарантийный талон

автомобильный навигатор SA5 HDR

43

Глава 7. Технические характеристики

Центральный процессоР MSrar MSB 2531, 800 МГц, ARM Cortex-A

Flash-память NAND 4 Гб

Оперативная память SDRAM 128 Мб

Операционная система Microso Windows CE 6.0

GPS, время
позиционирования (на
открытом воздухе)

ЖК-дисплей TFT 5”

Сенсорный экран Высокоточный износостойкий

Камера Разрешение: 1 Мп,

Поддержка USB USB-клиент 2.0, порт mini USB, OTG USB-хост

Поддержка карт памяти Слот microSD (TransFlash) макс. 32 ГБ

AV-вход (AV-IN) Разъем 3,5 мм для подключения внешней камеры

Аудио Встроенный динамик и аудио-выход

Аккумулятор Встроенная литий-полимерная батарея: 900 мАч, 3.7 В

Зарядка Постоянный ток 5 В, 1500 мАч

MStar MSR2112, 66 каналов,
Горячий старт < 1 сек
Теплый старт < 35 сек
Холодный старт < 42 сек

Разрешение экрана:
800x480, 65 тыс. цветов

Запись видео HD 720P, Фото до 8 Мп
Угол обзора: 75°
Фокусное расстояние: 3 мм; F=2.8
Диапазон фокусировки: 60 см – ∞
Формат записи видео: AVI
Формат фотоснимков: JPEG
Дуплексный режим (возможность
одновременной работы н авигацион­ного ПО и видеорегистрации)
Циклическая запись (продолжение
записи при заполнении карты памяти)

заднего вида

(стерео) для подключения
наушников

44

Автомобильное
зарядное устройство

Навигационная система Установлена во внутреннюю память устройства

Видеоплеер Поддержка форматов AVI, MP4, MPEG, MPG

Аудиоплеер Поддержка форматов MP3, WMA

Просмотр изображений Поддержка форматов JPG, BMP

Просмотр документов Поддержка формата TXT

Температурный диапазон Рабочая температура: -10 – +60°C

Габариты 134,5x84x12 мм

Вес 175 г

Автомобильное зарядное устройство
Вход 12-24В, выход 5В/1.5А

Температура хранения: -20 – +70°C

автомобильный навигатор SA5 HDR

45
