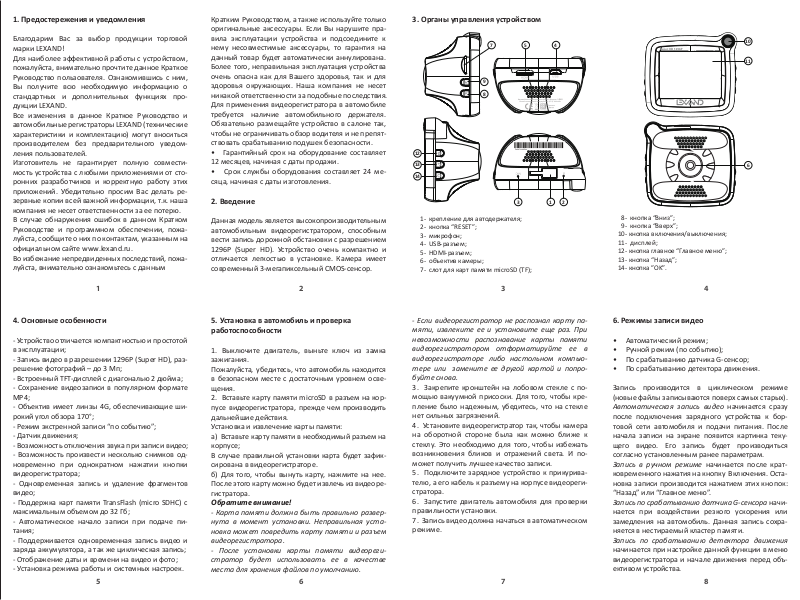

1. Предостережения и уведомления
Благодарим Вас за выбор продукции торговой
марки LEXAND!
Для наиболее эффективной работы с устройством,
пожалуйста, внимательно прочтите данное Краткое
Руководство пользователя. Ознакомившись с ним,
Вы получите всю необходимую информацию о
стандартных и дополнительных функциях продукции LEXAND.
Все изменения в данное Краткое Руководство и
автомобильные регистраторы LEXAND (технические
характеристики и комплектацию) могут вноситься
производителем без предварительного уведомления пользователей.
Изготовитель не гарантирует полную совместимость устройства с любыми приложениями от сторонних разработчиков и корректную работу этих
приложений. Убедительно просим Вас делать резервные копии всей важной информации, т.к. наша
компания не несет ответственности за ее потерю.
В случае обнаружения ошибок в данном Кратком
Руководстве и программном обеспечении, пожалуйста, сообщите о них по контактам, указанным на
официальном сайте www.lexand.ru.
Во избежание непредвиденных последствий, пожалуйста, внимательно ознакомьтесь с данным
Кратким Руководством, а также используйте только
оригинальные аксессуары. Если Вы нарушите правила эксплуатации устройства и подсоедините к
нему несовместимые аксессуары, то гарантия на
данный товар будет автоматически аннулирована.
Более того, неправильная эксплуатация устройства
очень опасна как для Вашего здоровья, так и для
здоровья окружающих. Наша компания не несет
никакой ответственности за подобные последствия.
Для применения видеорегистратора в автомобиле
требуется наличие автомобильного держателя.
Обязательно размещайте устройство в салоне так,
чтобы не ограничивать обзор водителя и не препятствовать срабатыванию подушек безопасности.
• Гарантийный срок на оборудование составляет
12 месяцев, начиная с даты продажи.
• Срок службы оборудования составляет 24 месяца, начиная с даты изготовления.
2. Введение
Данная модель является высокопроизводительным
автомобильным видеорегистратором, способным
вести запись дорожной обстановки с разрешением
1296P (Super HD). Устройство очень компактно и
отличается легкостью в установке. Камера имеет
современный 3-мегапиксельный CMOS-сенсор.
3. Органы управления устройством
7
9
8
12
13
14
1- крепление для автодержателя;
2- кнопка “RESET”;
3- микрофон;
4- USB-разъем;
5- HDMI-разъем;
6- объектив камеры;
7- слот для карт памяти microSD (TF);
45
1 2 3
8- кнопка “Вниз”;
9- кнопка “Вверх”;
10- кнопка включения/выключения;
11- дисплей;
12- кнопка главное “Главное меню”;
13- кнопка “Назад”;
14- кнопка ”OK”.
10
11
6
1 2 3 4
4. Основные особенности
- Устройство отличается компактностью и простотой
в эксплуатации;
- Запись видео в разрешении 1296P (Super HD), разрешение фотографий – до 3 Мп;
- Встроенный TFT-дисплей c диагональю 2 дюйма;
- Сохранение видеозаписи в популярном формате
MP4;
- Объектив имеет линзы 4G, обеспечивающие широкий угол обзора 170°;
- Режим экстренной записи “по событию”;
- Датчик движения;
- Возможность отключения звука при записи видео;
- Возможность произвести несколько снимков одновременно при однократном нажатии кнопки
видеорегистратора;
- Одновременная запись и удаление фрагментов
видео;
- Поддержка карт памяти TransFlash (micro SDHC) с
максимальным объемом до 32 Гб;
- Автоматическое начало записи при подаче питания;
- Поддерживается одновременная запись видео и
заряда аккумулятора, а так же циклическая запись;
- Отображение даты и времени на видео и фото;
- Установка режима работы и системных настроек.
5 6 7 8
5. Установка в автомобиль и проверка
работоспособности
1. Выключите двигатель, выньте ключ из замка
зажигания.
Пожалуйста, убедитесь, что автомобиль находится
в безопасном месте с достаточным уровнем освещения.
2. Вставьте карту памяти microSD в разъем на корпусе видеорегистратора, прежде чем производить
дальнейшие действия.
Установка и извлечение карты памяти:
a) Вставьте карту памяти в необходимый разъем на
корпусе;
В случае правильной установки карта будет зафиксирована в видеорегистраторе.
б) Для того, чтобы вынуть карту, нажмите на нее.
После этого карту можно будет извлечь из видеорегистратора.
Обратите внимание!
- Карта памяти должна быть правильно развернута в момент установки. Неправильная установка может повредить карту памяти и разъем
видеорегистратора.
- После установки карты памяти видеорегистратор будет использовать ее в качестве
места для хранения файлов по умолчанию.
- Если видеорегистратор не распознал карту памяти, извлеките ее и установите еще раз. При
невозможности распознавание карты памяти
видеорегистратором отформатируйте ее в
видеорегистраторе либо настольном компьютере или замените ее другой картой и попробуйте снова.
3. Закрепите кронштейн на лобовом стекле с помощью вакуумной присоски. Для того, чтобы крепление было надежным, убедитесь, что на стекле
нет сильных загрязнений.
4. Установите видеорегистратор так, чтобы камера
на оборотной стороне была как можно ближе к
стеклу. Это необходимо для того, чтобы избежать
возникновения бликов и отражений света. И поможет получить лучшее качество записи.
5. Подключите зарядное устройство к прикуривателю, а его кабель к разъему на корпусе видеорегистратора.
6. Запустите двигатель автомобиля для проверки
правильности установки.
7. Запись видео должна начаться в автоматическом
режиме.
6. Режимы записи видео
• Автоматический режим;
• Ручной режим (по событию);
• По срабатыванию датчика G-сенсор;
• По срабатыванию детектора движения.
Запись производится в циклическом режиме
(новые файлы записываются поверх самых старых).
Автоматическая запись видео начинается сразу
после подключения зарядного устройства к бортовой сети автомобиля и подачи питания. После
начала записи на экране появится картинка текущего видео. Его запись будет производиться
согласно установленным ранее параметрам.
Запись в ручном режиме начинается после кратковременного нажатия на кнопку Включения. Остановка записи производится нажатием этих кнопок:
“Назад” или “Главное меню”.
Запись по срабатыванию датчика G-сенсора начинается при воздействии резкого ускорения или
замедления на автомобиль. Данная запись сохраняется в нестираемый кластер памяти.
Запись по срабатыванию детектора движения
начинается при настройке данной функции в меню
видеорегистратора и начале движения перед объективом устройства.
Page 2
Во время любого режима записи возможно воспользоваться режимом «Защиты файлов». Для
этого во время текущей записи необходимо кратковременно нажать кнопку Включения один раз.
Защищенные файлы будут храниться в нестираемом кластере памяти. Не забывайте освобождать
нестираемую зону памяти от сохраненных файлов.
Обратите внимание!
Запись видео возможно только при подключенном
адаптере питания.
7. Режим фотосъемки
Для перехода в режим фотосъемки, нажмите
кнопку "Главное меню" и кнопками “вверх/вниз”
выберите режим фотосъемки. Снимок производится кратковременным нажатием кнопки Включения. Фотосъемка будет осуществляться каждый
раз по ее нажатию.
8. Настройка видеорегистратора
В автомобильном видеорегистраторе предусмотрены четыре основных режима:
• Режим видео
• Режим фото
• Режим просмотра (воспроизведение)
• Общие настройки (настройки)
9 10 11 12
Для выбора необходимого режима выполните следующие действия:
1. Нажмите кнопку “Главное меню”, выберите
режим настройки видеорегистратора.
3. Кнопками "Вверх-Вниз" выберите необходимый
пункт меню и нажмите кнопку "ОK";
4. Кнопками "Вверх-Вниз" выберите необходимое
значение параметров и нажмите кнопку "ОК";
5. Выход обратно в меню осуществляется кнопкой
"Главное меню", “Назад” или кнопкой "OK".
9. Технические характеристики
Матрица камеры
Дисплей
Оптика
Разрешение видео
Формат видео
Разрешение фото
Формат фото
Цвет
Угол обзора объектива
Аккумулятор
G-сенсор
Процессор
Интерфейсы
TF Card
Динамик
Микрофон
3 Мп CMOS
2”, 320x240
4G, апертура f2.0
2304x1296 (Super HD), 30 к/с;
1920х1080 (Full HD), 30 к/с
MP4
1920x1440, 3 Мп
JPG
Черный
170 градусов
Литиевая батарея, 200 мАч
KXUD9-2050, ± 2g / 4g / 6g / 8g
tri-axis gravity sensor
Ambarella A7LA50
USB 2.0 (mini USB)
Micro SDHC (up 6 class), до 32 Гб
0.5 Вт, 8 Ом
-40 дБ±3 дБ
Основные функции
Габариты и вес
Корпус
Циклическая запись,
автовыключение,
отключение экрана, датчик
движения, запись звука,
3G-сенсор.
60х54х37 мм / 55 г
Пластиковый
10. Диагностика и устранение неполадок
1. Не работает запись видео и фотосъемка, на
записи отсутствует звук
Возможная причина: Неправильно выбрано разрешение записи или фотографий, карта памяти имеет
недостаточный объем для сохранения файлов,
карта памяти заблокирована от записи.
Устранение неполадки: Отформатируйте или замените карту памяти и выберите правильное разрешение для записи видео или фото.
2. Сделанные фотографии или видеозаписи неразборчивы, картинка нечеткая
Возможная причина: Неправильная настройка фокусировки аппарата, загрязненный объектив.
Устранение неполадки: Протрите поверхность
объектива и убедитесь в правильности выбора фокусного расстояния, а также настроек фото-видеозаписи.
11. Комплект поставки
Устройство LR60
Автомобильное зарядное устройство
USB-кабель
Держатель на стекло
1 шт.
1 шт.
1 шт.
1 шт.
Краткое руководство пользователя
на русском языке
Гарантийный талон
1 шт.
1 шт.
Краткое руководство пользователя
Видеорегистратор LEXAND LR60
Соответствует требованиям Технического регламента
Таможенного союза ТР ТС 020/2011
"Электромагнитная совместимость
технических средств".
Регистрационный номер декларации о соответствии:
TC № RU Д-СТ.МЛ04.В.00682
Декларация о соответствии действительна
по 11.11.2020
Импортер: ООО “Лаборатория ”ЛЕКСАНД”
123060, г. Москва, ул. Берзарина, д.36, стр.1
