Cableado MPO en el centro de datos:

Beneficios de Base24

Los conectores MPO son conectores de matriz que

cuentan con más de dos fibras, disponibles regularmente
con 8, 12 o 24 fibras para aplicaciones comunes de
centros de datos y LAN. El cambio a estas instalaciones
de conectores de múltiples fibras puede parecer complejo,
con diversas opciones y métodos de polaridad para
navegar. Pero será esencial que integradores, consultores y
administradores de redes conozcan las instalaciones MPO
pre-terminadas a fin de mantener una ventaja competitiva
conforme las redes de centros de datos evolucionen en
mayores anchos de banda y más grandes densidades.

continúa en la pág. 2

Grandes cambios están en camino en Leviton,

con una cartera más extensa de productos e,
incluso, un mejor soporte para los clientes.

EN ESTA EDICIÓN

Cableado MPO en el centro de
datos: beneficios de Base24

Leviton adquiere a Berk-Tek, LLC

Leviton gana el premio
Innovators de 2020 los
cassettes LC con obturador

¡Nuevo! Catálogo de
Connected Home

Noticias que puede usar

Informe sobre normas

Consejos técnicos

Pregunte a los expertos

ENCUESTA DE LEVITON

¿Tiene dispositivos alimentados
vía PoE en su instalación que se
ubiquen más allá de 100 metros
del cuarto de telecomunicaciones
más cercano?

Leviton adquiere a

Berk-Tek, LLC

En septiembre, Leviton completó la adquisición
de Berk-Tek, fabricante estadounidense
líder de cableado de fibra óptica y cobre
para redes. La adquisición solidifica a Leviton
como fabricante único de sistemas integrales
— incluyendo conectividad y cable — para
clientes en todo el mundo.

Gracias a la unificación de talentos y habilidades
de Leviton y Berk-Tek, los clientes pueden
recibir opciones más extensas de productos y
un servicio más atento. Además, la adquisición
mejora ampliamente la capacidad de Leviton de
brindar servicio a empresas multinacionales con
una gama de productos y soporte uniformes en
todo el mundo.

continúa en la pág. 3

Sí

Yes

No

Información extraída de una encuesta de
Leviton realizada a finales de 2019 a casi
300 profesionales en redes.

PRÓXIMOS EVENTOS

BICSI Winter

28 de febrero - 4 de marzo de 2021
Evento virtual en línea

LEVITON.COM/CROSSTALK 1

11.

LEVITON.COM/DATACENTER

Adapter Plate to Adapter Plate

For backbone and riser multifiber cable, installers should always follow the color code
and numbering system below for A-B polarity, as defined in TIA-598-D Optical Fiber
Cable Color Coding.

The connection should be between adapter plate rows with the connector key sharing
the same orientation. When a connection occurs between adapters in the same keyway
orientation, the multifiber colors (blue, orange, green, brown, etc.), will remain the same
on each side.

Examples of Backbone Cable Connections
Between Two of Leviton’s Duplex LC Adapter Plates

Adapter Plate 2

Electronics Interface

Tx

Rx

BA

Adapter Plate 1

Electronics Interface

Rx

Tx

AB

Backbone

AB ABAB AB AB AB

BA BA BA BA BA BA

AB AB AB AB AB AB

BA BA BA BA BA BA

Shown with keys up

If you’re in doubt, just remember: if you use standard A-B patch cords and follow the color
codes above, you will always maintain standard A-B polarity, regardless of the number of
the number of segments between the transmitters and receivers.

Duplex Polarity Systems

Duplex systems should use A-to-B polarity. TIA
published polarity connectivity methods in the
mid 2000s to help installers install and select
the right components. The TIA-568.0-D Standard
(Commercial Building Telecommunications Cabling
Standard) defines the A-B polarity scenario for
discrete duplex patch cords, with the premise that
transmit (Tx) should always go to receive (Rx) — or
“A” should always connect to “B” — no matter how
many segments there are.

A duplex patch cord with A-B polarity is considered
"standard", as seen in the example below. When facing
an open port in the "Key-up" position, "B" will always be
on the left and "A" will always be on the right.

A-to-B Duplex Optical Fiber Patch Cord

ABB

A

Keys Up Keys Up

44

1

2

3

4

5

6

7

8

9

12

13

14

10

11

Standards

Applications

Architecture

Edge Data Centers

Fiber Selection

Category-Rated Copper

Patching

Field Termination

Pre-Terminated Cable

Multi-Fiber Connectors

Polarity

Migration Tactics

Network Monitoring

Data Center Terms

11

Polarity

12.

1

2

3

4

5

6

7

8

9

12

13

14

10

11

Standards

Applications

Architecture

Edge Data Centers

Fiber Selection

Category-Rated Copper

Patching

Field Termination

Pre-Terminated Cable

Multi-Fiber Connectors

Polarity

Migration Tactics

Network Monitoring

Data Center Terms

12

Migration Tactics

<<

3.

1

2

3

4

5

6

7

8

9

12

13

14

10

11

Applications

Architecture

3

Architecture

14.

LEVITON.COM/DATACENTER

Definition of Terms

Access floor: A system consisting of
completely removable and interchangeable
floor panels that are supported on adjustable
pedestals or stringers (or both) to allow
access to the area beneath.

Access provider: The operator of any facility
that is used to convey telecommunications
signals to and from a customer premises.

Administration: The method for labeling,
identification, documentation and usage needed
to implement moves, additions and changes of
the telecommunications infrastructure.

Backbone: A facility (e.g., pathway, cable or
bonding conductor for Cabling Subsystem 2
and Cabling Subsystem 3.

Backbone cable: See backbone.

Base8: Refers to the fiber count (8 fibers)

used in the MPO/MTP

®

connections of the

structured cabling (fiber trunk).

Base12: Refers to the fiber count (12 fibers)
used in the MPO/MTP

®

connections of the

structured cabling (fiber trunk).

Base24: Refers to the fiber count (24 fibers)
used in the MPO/MTP

®

connections of the

structured cabling (fiber trunk).

Bonding: The joining of metallic parts to form
an electrically conductive path.

Cabinet: A container that may enclose
connection devices, terminations, apparatus,
wiring, and equipment.

Cable: An assembly of one or more
insulated conductors or optical fibers,
within an enveloping sheath.

Cabling: A combination of all cables,
jumpers, cords, and connecting hardware.

Cabling Subsystem 1: Cabling from the
equipment outlet to Distributor A, Distributor B,
or Distributor C. See Horizontal Cabling.

Cabling Subsystem 2: Cabling between
Distributor A and either Distributor B or
Distributor C (if Distributor B is not implemented).

Cabling Subsystem 3: Cabling between
Distributor B and Distributor C.

ABC EO

Main Cross-Connect
or Equipment Room

Optional: Media Converter,
Repeater, Fiber Splicing

Horizontal Cross-Connect or

Switch in Telecom Room (Closet)

Telecom Outlet

Cabling Subsystem3Cabling Subsystem2Cabling Subsystem

1

Backbone Horizontal

Centralized cabling: A cabling configuration
from an equipment outlet to a centralized
cross-connect using a continuous cable, an
interconnection, or a splice.

Channel: The end-to-end transmission
path between two points connected to
application-specific equipment.

Common equipment room: An enclosed
space used for equipment and backbone
interconnections (telecommunications) for
more than one tenant in a building or campus.

Computer room: An architectural space
whose primary function is to accommodate
data processing equipment.

Conduit: 1) A raceway of circular cross-section.

2) A structure containing one or more ducts.

57

1

2

3

4

5

6

7

8

9

12

13

14

10

11

Standards

Applications

Architecture

Edge Data Centers

Fiber Selection

Category-Rated Copper

Patching

Field Termination

Pre-Terminated Cable

Multi-Fiber Connectors

Polarity

Migration Tactics

Network Monitoring

Data Center Terms14Data Center Terms

Cableado MPO en el centro de datos:
Beneficios de Base24 continúa de la pág. 1

Cuando se refiere a densidad, el cableado Base24 o de 24 fibras posee una ventaja con
respecto a las opciones de 12 fibras, puesto que la conectividad de mayor densidad en la
caja permite más espacio en rack para equipos activos, lo cual reduce la cantidad total de
espacio en rack requerido para interconexión. Y con 24 fibras, las cajas pueden tener dos
veces más carriles con el mismo número de puertos que con la opción de 12 fibras.

NOTICIAS

INDUSTRIA

QUE

PUEDE

USAR

Esto es todavía más evidente en
aplicaciones paralelas de fibra óptica

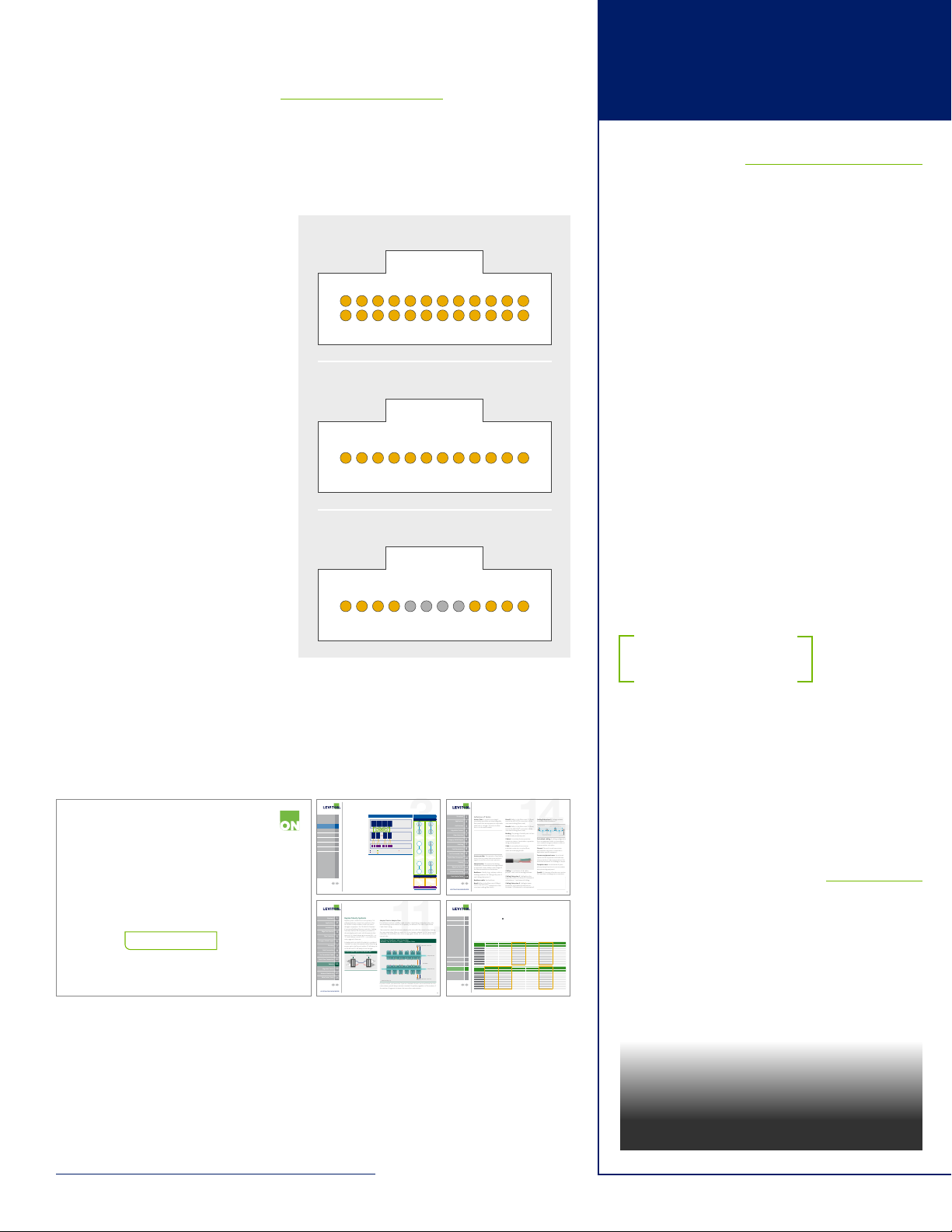

24 bras (Base24)

de 8 fibras. Una infraestructura de
cableado Base8 o de 8 fibras utiliza, en
realidad, conectores MPO de 12 fibras

1110987654321 12

para alcanzar canales de 40, 100, 200
o 400 Gb/s. En estos casos, sólo se

2322212019181716151413 24

usan 8 de las 12 fibras, lo que significa
que un tercio completo de la capacidad
de conectores está oscura o sin usar.

12 bras (Base12)

Esto resulta muy ineficiente y se suma
a la congestión de trayectorias de
cables y soluciones de organización.
En la infraestructura de cableado

1110987654321 12

Base24 o de 24 fibras, usted recibe la
flexibilidad de operar tres canales de
8 fibras en un cable. Esto brinda una
utilización del 100% de las fibras en
el conector, con lo que se reduce la

8 bras (Base8)

congestión en la bandeja de cableado
y se asegura un firme rendimiento de
su inversión en la infraestructura.

1110987654321 12

Los centros de datos necesitarán
de manera inevitable actualizar sus
redes para suministrar 100, 200 y
400 Gb/s y permanecer con las configuraciones MPO de 12 fibras puede, en realidad,
resultar más problemático y costoso a largo plazo, puesto que las mejoras a las
velocidades de los conmutadores y otras modificaciones a las redes tienden a ser más
difíciles. Sin embargo, la opción de una solución Base24 exige también la planeación en
la interfaz a fin de asegurar la polaridad y el enrutamiento correctos. Los fabricantes que
ofrecen conectividad y cableado MPO de 24 fibras deben trabajar con los diseñadores y
administradores de redes a fin de garantizar el éxito.

Spine-Leaf Example for 40/100G

ANSI/TIA-942-B: Spine-Leaf Architecture

Standards

Manual interactivo de
redes de centros de datos

Spine-Leaf
Network Architecture

A Spine-Leaf or "fat tree"
architecture features multiple
connections between
interconnection switches (spine
switches) and access switches

Edge Data Centers

(leaf switches) to support high­performance computer clustering.

Fiber Selection

In addition to flattening and
scaling out Layer 2 networks

Category-Rated Copper

at the edge, it also creates a
nonblocking, low-latency fabric.

Patching

Compared with a traditional
three-tier architecture, Spine-Leaf

Field Termination

uses fewer aggregation switches
and redundant paths between
the access and interconnection

Pre-Terminated Cable

switches, thus reducing latency
and energy requirements. This architecture is becoming the standard for greenfield data centers. All access

Multi-Fiber Connectors

switches are connected to every interconnection switch, providing a redundant path. Trac runs east-west,
reducing latency between access switches. This is a very scalable fabric.

Polarity

In the example to the right, the interconnection switch is connected directly to the access switch with
12- or 24-fiber MPO trunks and either a conversion module (24-fiber) or MPO adapter panel (12-fiber).

Migration Tactics

Look to Leviton for an ideal cabling infrastructure for Spine-Leaf designs. Our HDX conversion cassettes

Network Monitoring

easily snap in and out of UHDX panels or enclosures, while our trunks, harnesses, and cords make it easy
to migrate from 10 to 40, 100, 200 and 400 G/bs networks to speed tech refreshes, reduce labor and
minimize network downtime.

Data Center Terms

LEVITON.COM/DATACENTER

S SAS SAS SAS S

Switch Repeated Components

Servers

III

Active Switch-to-Switch Connections

Server Connections

I

A

Interconnection Switches

(Spine Switches)

Typically in MDAs, but may be
in IDAs

Access Switches

(Leaf Switches)

In HDAs for End/Middle of Row
or EDAs for Top of Rack

Servers in EDAs

(Server Cabinets)

Interconnection Switch

8F 8F

8-Fiber

24-Fiber

MTP Trunk

MTP Trunk

8F

Access Switch

SFP+ QSFP

Server

8

Transceiver Options Continued

The transceiver types outlined in yellow below highlight the options
likely to become the most common over the next several years.
Both 400G-FR4 and 400G-SR4.2, originally introduced MSA between
manufacturers, are currently in development by IEEE. 400G-FR4 is
being drafted under IEEE P802.3cu and is expected to be published in
late 2020, while 400G-SR4.2 will be defined by IEEE P802.3cm, with a
target publication date of December 2019. The 400G-SR4.2 transceiver
specification created by the 400G BiDi MSA is called 400G-BD4.2. Other
400 Gb/s transceivers not mentioned on this list include interfaces
under development that will reach beyond 10 kilometers.

200G
Transceivers

STD IEEE IEEE Prop. IEEE Prop. Prop.

MFR None None Cisco None Cisco Cisco

Form Factor TBD TBD QSFP-DD TBD QSFP-DD QSFP-DD

Breakout Option No Yes Yes Yes Yes Yes

Fiber Type OS2 OS2 OS2 OM3 / OM4 /OM5 OM3 / OM4 /OM5 OS2

Distance (meters) 2,000 500 500 70 / 100 / 100 70 / 100 / 100 2,000

# of fibers 2 8 24 8 24 4

Connector LC 12F MTP

400G
Transceivers

STD IEEE/MSA IEEE Prop. IEEE IEEE/MSA Prop.

MFR Arista, Cisco, Juniper Arista, Cisco, Juniper Arista, Juniper Arista Cisco Arista

Form Factor QSFP-DD, OSFP QSFP-DD, OSFP QSFP-DD, OSFP OSFP QSFP-DD OSFP

Breakout Option No Yes Yes Yes Yes Yes

Fiber Type OS2 OS2 OS2 OM3, OM4, OM5 OM3, OM4, OM5 OS2

Distance (meters) 2,000 500 2,000 70 / 100 / 100 70 / 100 / 150 2,000

# of fibers 2 8 8 16 8 4

Connector LC 12F MTP 12F MTP 16F / 24F MTP 12F MTP CS

* For SR4.2, IEEE802.3cm estimated to be published in January 2020. For FR4, IEEE802.3cu estimated to be published in Q4-2020
Notes: Does not include long reach 10 Km options. “SR16” or “FR8” options not available on market. Other proprietary options are being developed

LEVITON.COM/DATACENTER

It is important to note that the majority of 100, 200 and 400 Gb/s
transceiver options are for single-mode networks, due to the bandwidth
and distance capabilities. This trend is also partially a result of decreasing
cost — as adoption by cloud companies with major purchasing power
have reduced the cost of single-mode optics — and recent standards
committee activities continuing to promote more single-mode options
for higher speeds.

1 2 3 4 5 6

200G-FR4 200G-DR4 2X100-PSM4 200G-SR4 2X100-SR4 2x100G-CWDM4

®

24F MTP 12F MTP 24F MTP CS

1 2 3 4 5 6

400G-FR4* 400G-DR4 400G-XDR4 (DR4+) 400G-SR8* 400G-SR4.2 (BD)* 400G-2FR4

Reciba más asesoría sobre el cableado MPO y otras infraestructuras en el Manual
interactivo de redes de centros de datos. Comprende una visión global sobre la capa
física de Ethernet y ofrece recomendaciones útiles. Abarca los siguientes temas:

LOS CLIENTES DESPLEGARON más conmutadores
Ethernet para centros de datos en el primer semestre
de 2020 que con respecto al mismo período del
año pasado, de acuerdo con un informe reciente
de Crehan Research Inc.. Las ventas de puertos se
incrementaron en 12% de un año al otro, en tanto
que la adopción de 100 GbE y 25 GbE observó un
crecimiento significativo, una arquitectura de red
popular en el segmento de proveedores de servicio
de nube a hiperescala.

Los costos de transceptores continúan
disminuyendo debido a la competencia entre

Los costos de transceptores
continúan disminuyendo

fabricantes,
informa el

analista de fibra
óptica LightCounting. De acuerdo con su más
reciente Informe sobre fibra óptica para Ethernet de
alta velocidad, los precios de los transceptores de
100 GbE SR4 se ubicaron por debajo de $1/Gbps en
2019, en tanto que 100 GbE PSM4 lo alcanzará este
año, con DR1, FR1 y CWDM4 no muy detrás. La
relación $1/Gbps se utiliza ahora como la referencia
de los módulos de 400/800 GbE, lo cual contribuirá
más al crecimiento del mercado en 2021-2025.

NOTICIAS DE AYER

1995 — Hace 25 años, se vendió la primera
cotización de eBay en su sitio de subastas en línea:
un apuntador láser descompuesto.

49

• Arquitecturas y topología de cableado típicas

• Estrategias de migración de redes para 100, 200 y 400 Gb/s

• Recomendaciones sobre instalación, terminación y polaridad

• Glosario de términos de redes de centros de datos y mucho más

Descargue esta completa guía de más de 60 páginas y prepare su red para el futuro.

Fotografía cortesía de ebay

LEVITON.COM/CROSSTALK 2

Leviton adquiere a Berk-Tek, LLC continúa de la pág. 1

Fabrizio Díaz del Campo, vicepresidente de Leviton para América Latina
y el Caribe, percibe grandes beneficios derivados de la integración de
la tecnología y experiencia de Berk-Tek. "Ahora, los clientes de América
Latina y el Caribe recibirán el beneficio de una mejorada y extensa
oferta de cableado estructurado de cobre y fibra óptica por parte de
un fabricante único; además nuestra dedicada fuerza de ventas cuenta
con todas las herramientas necesarias para brindar un nivel todavía más
grande de servicio y soporte.”

Berk-Tek, LLC es ahora una subsidiaria de Leviton Manufacturing Co, Inc,
vinculada a la unidad de negocios Network Solutions. Los clientes que
requieran cables de Leviton o de Berk-Tek deberán
comunicarse con su vendedor local de Leviton para
consultarle cualquier pregunta u oportunidad.

una mejorada y extensa oferta de cableado

Conozca más sobre la adquisición y sobre los cables
de la marca Berk-Tek en Leviton.com/ns/berktek.

estructurado de cobre y fibra óptica por
parte de un FABRICANTE ÚNICO

Fabrizio Díaz del Campo,

Vicepresidente de Leviton para
América Latina y el Caribe

Leviton gana el premio Innovators de 2020

por las cintas LC con obturador

Los adaptadores y cintas LC con obturador de Leviton recibieron el reconocimiento entre
lo mejor de la industria por parte de los Premios Innovators de 2020 en instalación y
mantenimiento de cableado, obteniendo el oro en la categoría de conexión e interconexión.

Los nuevos adaptadores y cintas LC con obturador logran que la instalación y el acceso
a las redes sean más sencillos; más limpios gracias a la protección de clasificación IP5x
contra polvo; y más seguros con protección contra exposición a luz láser. Así mismo,
incluyen identificadores transparentes de puertos “B-A” para simplificar el acoplamiento
de fibras de conectores dúplex.

Están disponibles en sistemas de fibras HDX y e2HXD, así como adaptadores
dúplex QuickPort. Conozca más en Leviton.com/shutteredLC.

2020

LEVITON.COM/CROSSTALK 3

Normas al

INSTANTE

A continuación, se presenta información relevante sobre proyectos activos
de las recientes reuniones de los comités. Si desea una lista completa de

las más novedosas actualizaciones de los comités de IEEE, TIA e ISO, lea el

Informe de normas del tercer trimestre de Leviton (pdf).

IEEE

IEEE P802.3da Mejoras a los segmentos
de múltiples puntos de par sencillo
de 10 Mb/s. El grupo especial revisa las

contribuciones para generar el contenido de
la versión inicial. Aún no se ha establecido
una cronología para este proyecto. Este
proyecto soporta segmentos mezclados
de Ethernet de par sencillo de 10 Mb/s
(múltiples puntos), incluyendo suministro
opcional de alimentación que soporta
múltiples dispositivos.

IEEE P802.3db Fibra de corto alcance de
100 Gb/s, 200 Gb/s y 400 Gb/s. El grupo

especial revisa las contribuciones para
generar el contenido de la versión inicial.
Aún no se ha establecido una cronología
para este proyecto. Este proyecto soporta
interfaces ópticas de100 Gb/s, 200 Gb/s
y 400 Gb/s para fines de conexión de
servidores y otras aplicaciones intra-centros
de datos que utilizan señalización de 100
Gb/s sobre fibra óptica. Los objetivos del

proyecto incluyen un alcance de 50 m sobre
fibra multimodo usando 1 par (100 Gb/s), 2
pares (200 Gb/s) o 4 pares (400 Gb/s).

TIA

TSB-162-B se aprobó para publicarse en la
reunión de junio de 2020. El documento aún
no se ha publicado ya que el editor trabaja
en algunas cuestiones técnicas con las
nuevas imágenes. Este TSB debe publicarse
para finales de año.

Una 2ª votación del comité sobre la norma
ANSI/TIA-568.0-E-1 circulará para su
revisión en la reunión de febrero de 2021.
El enfoque principal de esta modificación
consiste en añadir Ethernet de par sencillo
como un medio reconocido, junto con
actualizaciones necesarias para topologías
de cableado.

Una 1ª votación de la industria sobre la
norma ANSI/TIA-862-C (sistemas de
edificios inteligentes) circulará para su

revisión en la reunión de febrero de 2021. El
enfoque principal de esta revisión consiste
en añadir Ethernet de par sencillo como un
medio reconocido, junto con actualizaciones
necesarias para topologías de cableado.

Se aprobó la norma ANSI/TIA-568.2-D-2
(suministro de alimentación) para publicarse
después de la reunión interina de julio.

Una 2ª votación de la industria sobre la
norma ANSI/TIA-568.5 (componentes de
par sencillo) circulará para su revisión en la
reunión de febrero de 2021.

Una 3ª votación del comité sobre la norma
ANSI/TIA-5071 (pruebas en campo de SPE)
circulará para su revisión en la reunión de
febrero de 2021.

TR 42.7 continúa revisando la contribución y
redactando el contenido de la 1ª versión de
la norma ANSI/TIA-568.6 (múltiples puntos
de par sencillo).

TR 42.7 planea activar un nuevo proyecto
en la reunión de febrero de 2021 a fin de
desarrollar un TSB para el suministro de
alimentación sobre cables de par sencillo.

Una 2ª votación del comité sobre la norma
ANSI/TIA-568.3-E (componentes de fibra
óptica) circulará para su revisión en la
reunión de febrero de 202.

Una 1ª votación de la industria sobre la
norma TIA-604-10C (FOCIS 10, conector LC)
circulará para su revisión en la reunión de
febrero de 2021.

ISO/IEC

ISO/IEC 11801-1 AMD1: SPE para cableado
genérico. Una 3ª versión del comité (CD3)
circulará para su revisión en la reunión WG3
de febrero de 2021. La fecha de publicación
propuesta es abril de 2022.

ISO/IEC 11801-3 AMD1: SPE para cableado
industrial. Una modificación a la versión final

(FDAM) circulará para su revisión en la reunión
WG3 de febrero de 2021. No se permiten
cambios técnicos adicionales. La fecha de
publicación propuesta es julio de 2021.

ISO/IEC 11801-6 AMD1: SPE para sistemas
de edificios distribuidos. Una 2ª versión del
comité (CD2) circulará para su revisión en la

reunión WG3 de febrero de 2021. La fecha de
publicación propuesta es diciembre de 2022.

ISO/IEC 14763-5 ED1: Sustentabilidad. Una
primera versión de trabajo (WD) circulará
para su revisión en la reunión WG3 de febrero
de 2021. Aún no se ha establecido una
fecha de publicación determinada.

¡NUEVO!

Catálogo de Connected Home

Los dispositivos conectados a internet y las tecnologías inteligentes

ahora permean todas las áreas de edificios residenciales y comerciales ligeros.
En consecuencia, los desarrolladores, empresarios y dueños de casas requieren
una sólida infraestructura de red inalámbrica y cableada. Puede encontrar todo lo
necesario para redes más estables de casas inteligentes en el nuevo Catálogo
digital de Connected Home de Leviton, incluyendo nuestra nueva línea de Centros
de medios estructurados inalámbricos y accesorios.

Catalogs.Leviton.com/connected-home

LEVITON.COM/CROSSTALK 4

CONSEJOS TÉCNICOS

Simplificación de la polaridad con el método B y cassettes universales

El manejo de la polaridad de la fibra dúplex
puede resultar problemática cuando se usan

cassettes y conjuntos de cables MPO/MTP
de múltiples fibras. Como lo hemos señalado
en previas ediciones de este boletín, las
normas de la industria designan tres diferentes
métodos de polaridad para MPO: Método A,
Método B y Método C.

Aunque cada uno de estos tipos de polaridad de las normas de la industria tienen sus aplicaciones, la polaridad del Método B brinda por
lo general la opción más simplificada a los usuarios finales, puesto que todos los patch cords son iguales y está disponible una trayectoria
de migración simple a los transceptores ópticos paralelos. Leviton ofrece ahora cassettes de polaridad universal que ayudan a los
administradores de centros de datos a simplificar todavía más las cosas. Los cassettes Base12 permiten la misma cinta intercambiable en

ambos extremos de una troncal Método B en un canal de fibra, lo que reduce la complejidad de una red de fibra,

asegurando una polaridad uniforme de puertos duplexados y agilizando el despliegue de la red.

¡Y no lo olvide! Leviton cuenta con un equipo internacional de diseñadores de centros de datos, ingenieros

de aplicaciones y soporte técnico que pueden asistirlo en el diseño de canales y la validación de polaridad.

®

Con el objetivo de permitir que los mismos patch cords y cassettes se utilicen en cada extremo

del canal, el método de polaridad universal es la opción de despliegue más sencilla para la

y SDX de densidad estándar.

Cassettes Igual Diferente Igual Igual

Troncales Conexión directa

Patch Cords Diferente Igual Igual Igual

* La férula del conector que contiene la fila de fibras se enrolla en un lado del cable donde la fibra de la posición 12 llega a la posición 1.

organización de materiales, la instalación y la conectividad del usuario final.

Las nuevas cassettes Base12 MTP

interconexión de fibras de Leviton: HDX de ultra alta densidad, e2XHD de alta densidad

Método A Método B Método C UNIVERSAL

Férula
invertida*

®

a LC están disponibles en las tres plataformas de

Par
invertido

Férula
invertida*

PREGUNTE A LOS EXPERTOS

Los Centros de medios estructurados inalámbricos de 14, 28 y 42
pulgadas de Leviton aceptan hasta dos módulos de alimentación de

¿Pueden instalarse
dos cajas de
conexión 47605-ACS
de Leviton en sus

P:

cajas de plástico?
Parece que hay dos
precortes en la parte
inferior para aceptar
una o dos.

Suscríbase o deje de recibir CrossTalk enviando
un correo electrónico a [email protected].

R:

una unidad (p. ej., 47605-ACS) o un módulo grande (p. ej., 47605-DP).
Están disponibles
opciones adicionales
de módulos en el sitio

web de Connected
Home de Leviton o si

se comunica con
nuestro equipo de
soporte técnico de
Network Solutions.

También puede obtener ayuda para fines de la instalación en nuestro
video “Instalación del equipo de protección contra picos para cajas

de conexión”.

¿PREGUNTAS?
¿COMENTARIOS?
¿Ideas?

¡Queremos saber de usted! Correo
electrónico: [email protected]

© 2020 Leviton Manufacturing Co., Inc.

LEVITON.COM/CROSSTALK 5
