LEO™ LED Follow Spot

Cat. No. LEDFS

User Guide

Page 2

TABLE OF CONTENTS

Warnings and Cautions Introduction Features Speciﬁcations Mounting

Mounting to Tripod Alternate Yoke Mount

Mounting 5-Color Changer Angle Adjustments Beam Shaping Operation

Strobe Dim

Maintenance

To Extend LED Lifespan Lens Cleaning Fuse Replacement

Accessories Warranty

1 1 1 2 3

3 4 4

5 5 5 5

Page 3

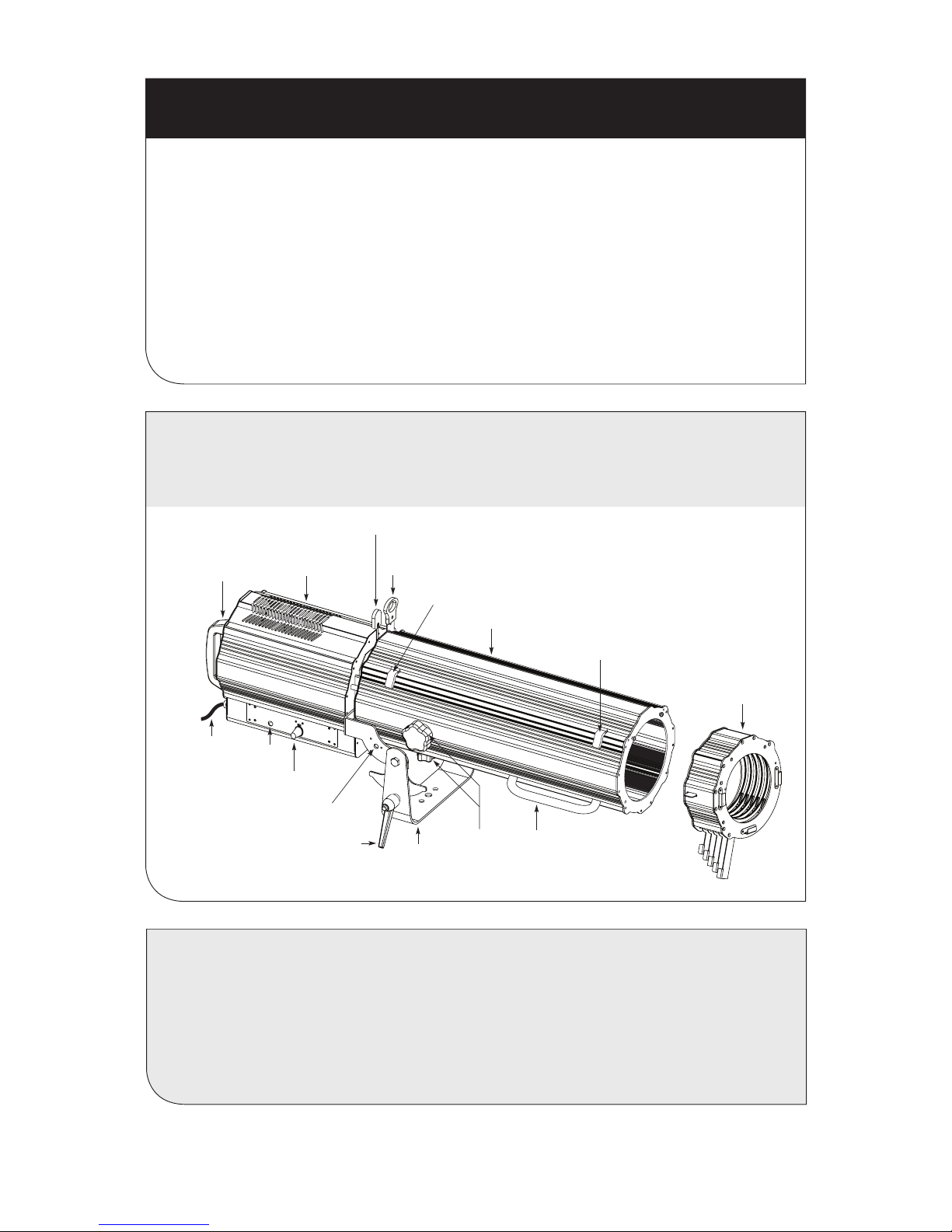

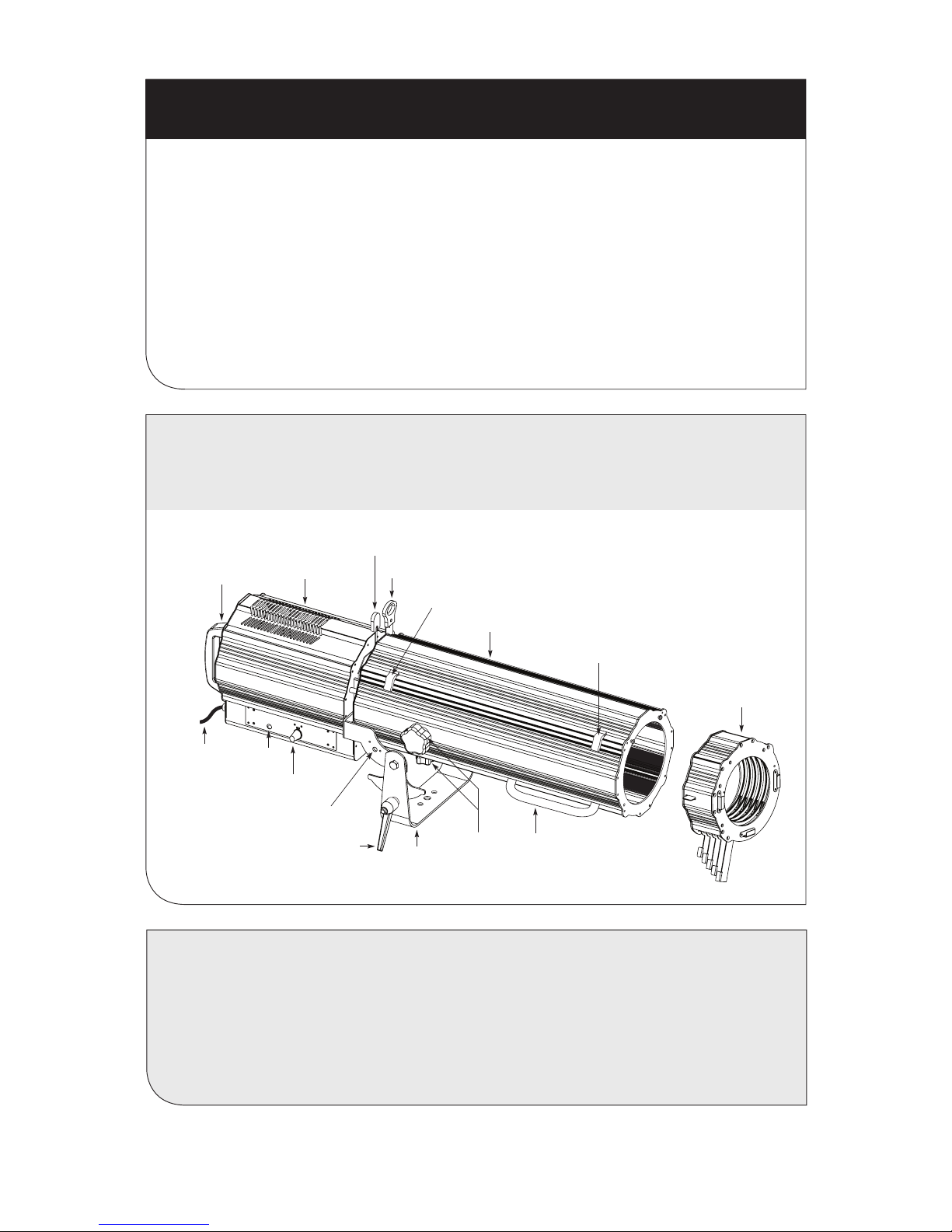

Dual Cooling Fan

Detachable Gobo Holder

Lens Tube Cover

5-Color Changer

Yoke

Fastening

Lever

Power

Lead

Optional Mounting

Hole for Yoke

Dimmer

with Indicator

Strobe Button

Cover Latch

Detachable Iris Diaphragm

Focusing

Knobs

Side Handle

Yoke

Rear

Handle

INTRODUCTION

LEO™ LED Follow Spot is a high-performance LED lighting ﬁxture that delivers a bright and long beam in a choice of color temperatures (3200K and 5600K) with high color rendering index (CRI 90+).

WARNINGS AND CAUTIONS

• TO AVOID SHOCK OR DEATH, always connect this product to a grounded circuit.

• DO NOT operate this product if there is visible damage to the unit or cable connections.

• DO NOT operate near ﬂammable materials - minimum 8" (20 cm) from adjacent surface.

• DO NOT expose to moisture. This product is for indoor use ONLY! Allow product to fully acclimate to surrounding environment before connecting to a power source.

DO NOT open the housing or attempt any repairs. Opening the housing or attempting to repair the product will void the

warranty. Contact Leviton Technical Assistance.

• Mount ﬁxture in a safe position with adequate ventilation and away from a heat source - minimum 20" (50 cm) from adjacent surface. Maximum ambient temperature is 95 °F (35 °C).

• DO NOT cover the ventilation holes when operating to avoid internal overheating.

• Avoid direct eye exposure to the light source while the product is ON.

• When the Follow Spot is mounted to a tripod, the base width of the tripod must be a minimum of 32" (81 cm) in diameter and the mounting height of the Follow Spot yoke must not exceed 44" (112 cm).

• If you are unsure about any part of these instructions, consult an electrician.

FEATURES

• Zoom Lens - 8° to 15°

• 5-Color Changer

• Fully Dimmable - 0% to 100%

• Iris Diaphragm

• B Size Metal Gobo Holder (W 3-3/4”, Open Dia. 2-3/4”)

• Strobe Light

• 5m Power Lead with powerCON and PBG (NEMA 5-15P Connector)

• Quiet Operation

Page 4

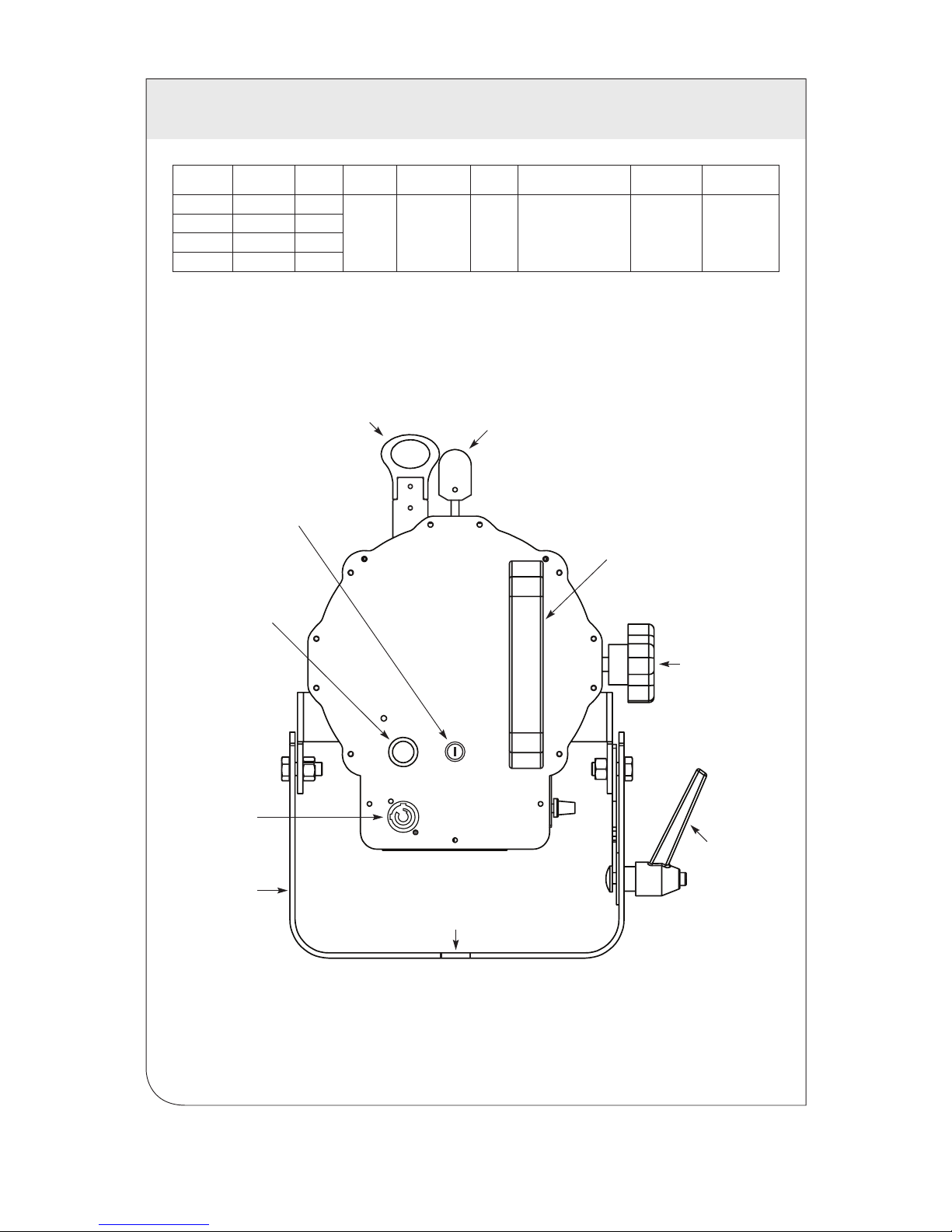

Rear View

Yoke

Fastening

Lever

Optical

Zoom

Adjusting

Knob

Power IN

Push ON/

OFF Power

Switch

13 mm

Mounting Hole

Yoke

Fuse

Rear

Handle

Detachable

Gobo Holder

Detachable

Iris Diaphragm

SPECIFICATIONS

Cat. No.

Color

Temperature

Housing

Color

Wattage

Standby

Load

Weight Size Electrical Agency

LEDFS-30B 3200K Black

230W 9W

36.6 lbs. (16.6 kg)

Width 12.2" (310mm)

Height 13" (330mm)

Depth 38.3" (972mm

)

100-240VAC,

50/60hz

ETL

cETL

FCC

LEDFS-30W 3200K White

LEDFS-50B 5600K Black

LEDFS-50W 5600K White

Page 5

Hex Nut

Yoke

Tripod

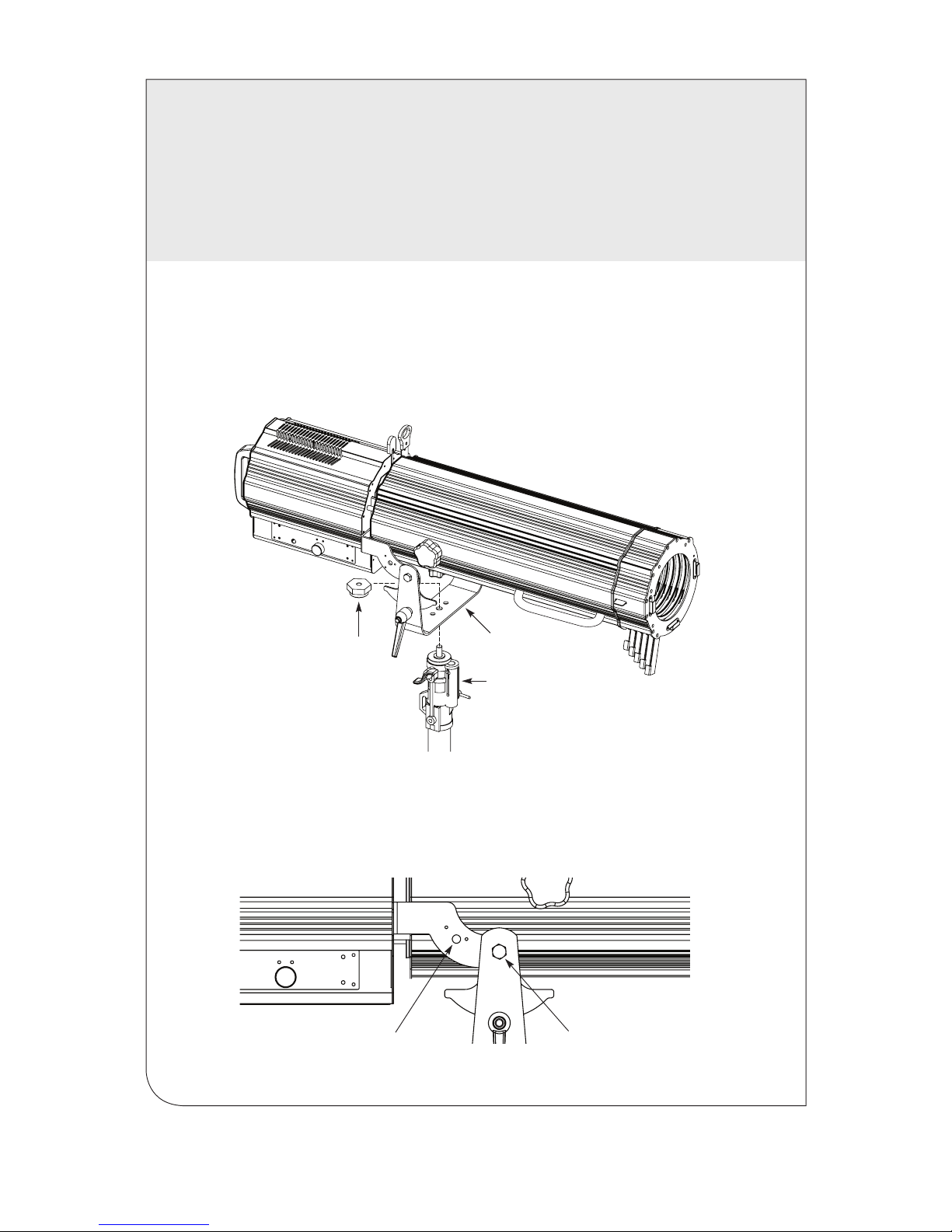

MOUNTING TO TRIPOD

LEO™ LED Follow Spot can also be mounted to a Follow Spot tripod. Ensure it is mounted securely using the 3/8" (9.5mm) spigot adapter and hex nut provided with the tripod. NOTE: If your tripod is provided with wheels, the wheels should be installed prior to attaching the ﬁxture to the tripod. When the Follow Spot is mounted to a tripod, the base width of the tripod must be a minimum of 32" (81 cm) in diameter and the mounting height of the Follow Spot yoke must not exceed 44" (112 cm).

Yoke Mounting

without

5-Color Changer

Yoke Mounting

with

5-Color Changer

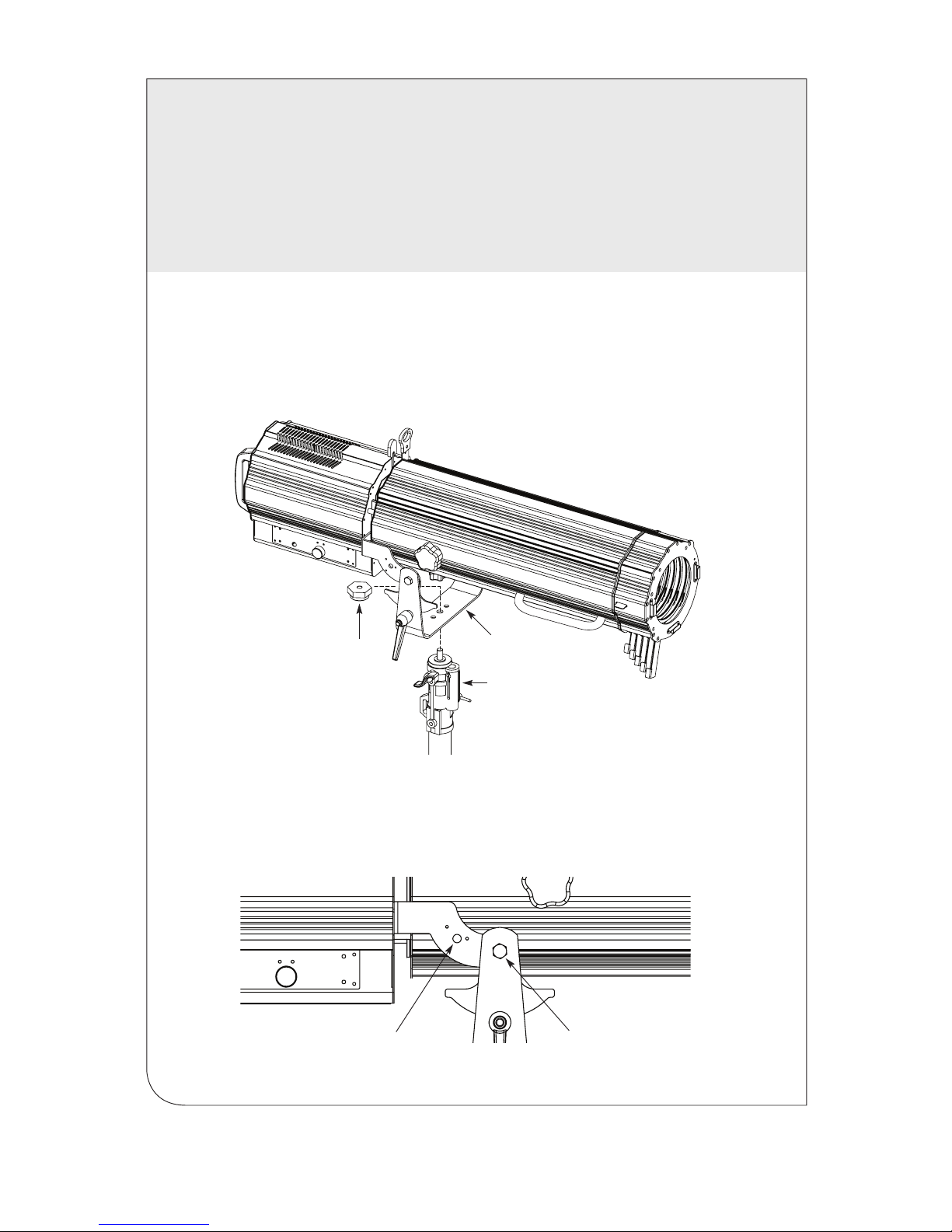

ALTERNATE YOKE MOUNT

NOTE: The yoke mounting position can be adjusted to accommodate varying weights of different accessories. The ﬁxture

comes mounted to the adjustment hole closest to the lens to accommodate the 5-Color Changer. If using the ﬁxture without the 5-Color Changer, use the alternate mounted hole for better balance.

MOUNTING

LEO™ LED Follow Spot is ﬁtted with a mounting yoke. The yoke has a 0.5" (13mm) hole for the attachment of a Ø 29mm spigot. Ensure the structure you are mounting to can support the load of the ﬁxture.

• Always mount this product in a safe position with adequate ventilation and away from a heat source - minimum 20" (50 cm) from adjacent surface.

• DO NOT operate product near ﬂammable materials - minimum 8" (20 cm) from adjacent surfaces.

• LEO™ LED Follow Spot may be operated in any position (max. tilt +45° to -45° from horizontal and panning freely). NOTE: Ensure there is adequate room for ventilation, conﬁguration, and maintenance.

Page 6

Screw Screw

Screw

Position

over

Screws

Slide Down

Tighten

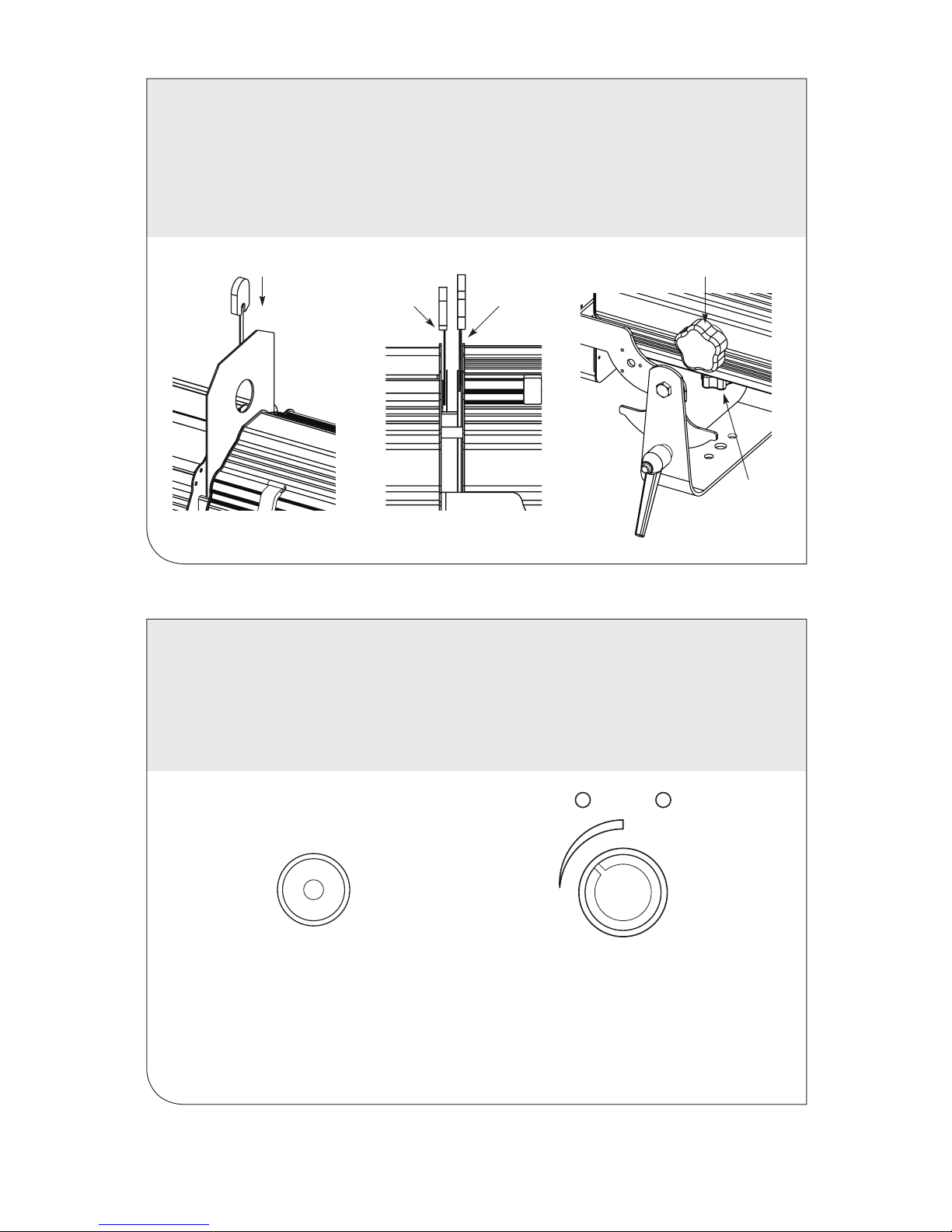

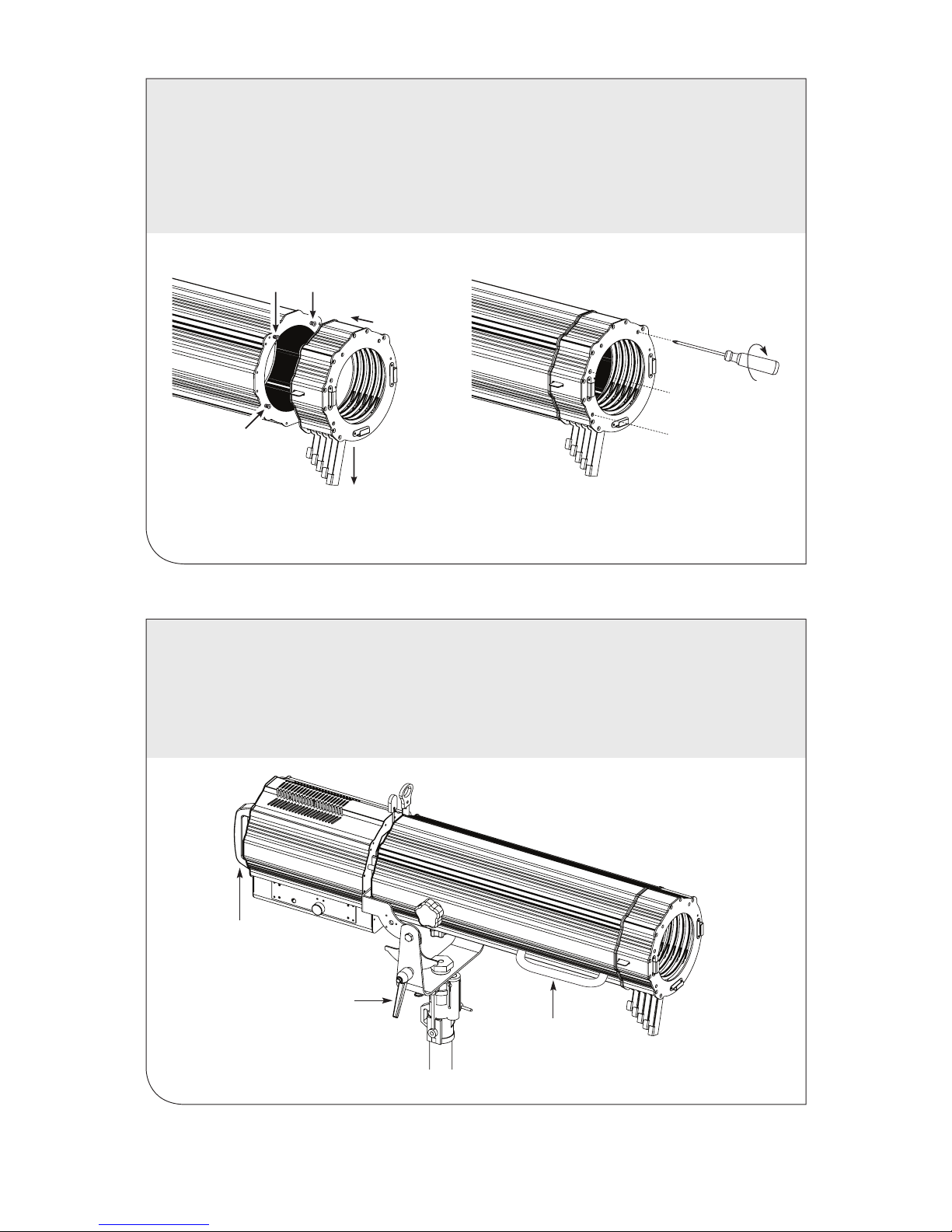

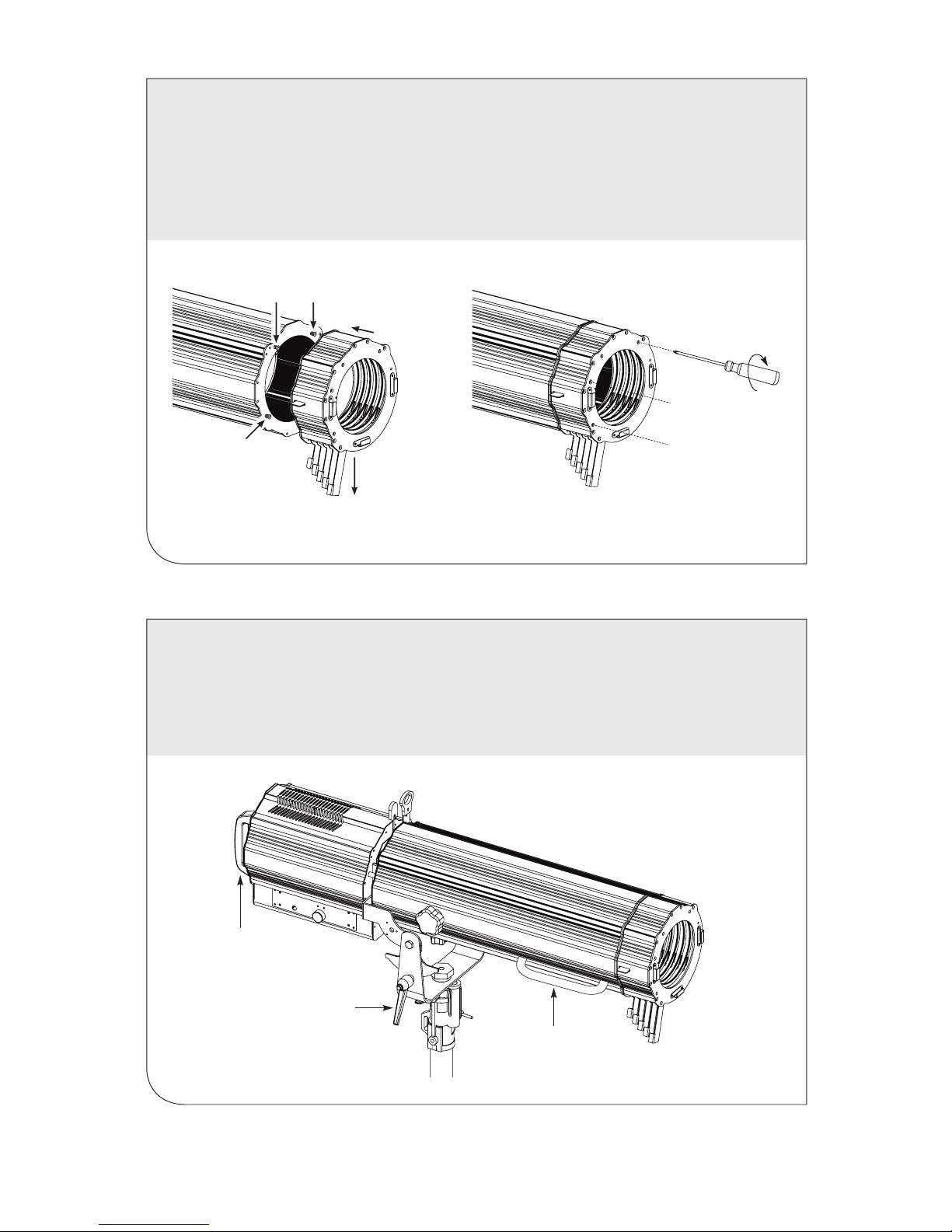

MOUNTING 5-COLOR CHANGER

• Position 5-Color Changer on front plate of ﬁxture (ensure color levers are on right side when viewed from behind ﬁxture)

• Line up mounting holes with screws and attach, sliding 5-Color Changer down into position

• Tighten mounting screws with long screwdriver

NOTE: 5-Color Changer is also equipped with a drop-in runner slot for color/diffusion media (190 mm x 190 mm). NOTE: Always close the 5-Color Changer when transporting or storing the ﬁxture.

Side Handle

Rear Handle

Yoke Fastening Lever

ANGLE ADJUSTMENTS

LEO™ LED Follow Spot can be panned, tilted up and down to position the light where it is needed.

• Loosen the yoke-fastening lever, while holding the ﬁxture steady with the side handle or rear handle of the ﬁxture.

• With the ﬁxture turned ON, use the handles and tilt it to the desired angle.

• Tighten the yoke-fastening lever once positioned.

Page 7

Insert Iris or Gobo Holder

Gobo SlotIris Slot

Rear Lens

Front Lens

BEAM SHAPING

The LED Follow Spot light can be shaped as follows:

• Drop-in Iris Pattern

• Drop-in Gobo Pattern

• Variable Beam*

Variable beam is altered by adjusting the front and rear zoom lenses in relation to one another. The front lens deﬁnes the beam spread. The rear lens controls the softness or hardness of the beam edge.

OPERATION

For standard operation, connect the

LEO™ LED Follow Spot

to a power source (100-240VAC single phase). To switch ON, press the POWER button at the back of the ﬁxture. The red status indication lamp (POWER) on the control panel will light up when power is applied.

NOTE: The ﬁxture is equipped with two fans to aid in the cooling process. They are designed to vary their velocity at different operating temperatures. Ensure vents are clean to maintain proper cooling. Avoid touching the ﬁxture's housing as it may become hot during use.

TO DIM

• To decrease light output, turn the dimming knob counterclockwise to DIM.

• To increase light output, turn the dimming knob clockwise to BRIGHT. The green status indication lamp (DIM) on the control panel will light up according to the intensity of the light output.

POWER DIM

DIM

BRIGHT

POWER DIM

DIM

BRIGHT

PRESS

STROBE LIGHT EFFECT

STROBE

• To begin, press and hold the STROBE button.

• Release the STROBE button to stop the effect. Light output will be resumed to the previous setting.

CONTROL INTERFACE (located on side of ﬁxture)

Page 8

OPEN LOCK

FUSE

250VAC 5A

SLOW BLOW

TO EXTEND LED LIFESPAN

• Keep unit clean and vent holes clear from debris

• Maintain adequate ventilation around the ﬁxture while in use

• Reduce ambient temperature

• Limit overall projection intensity

LENS CLEANING

• Unplug LED Follow Spot from power and wait until ﬁxture is at room temperature

• Open lens compartment door by lifting the two spring clips on the top of the lens tube

• Remove dust with a blast of oil-free air or wipe with a clean, lint-free cloth

• DO NOT use ammonia-based or other harsh commercial cleaners (Isopropyl alcohol may be used on the cloth)

• Ensure all parts are completely dry before restoring power

• Replace lenses if they contain visible damage (cracks or deep scratches)

FUSE REPLACEMENT

• Unplug the product from power.

• Using a slotted screwdriver, push slightly at the slot of the fuse cap and rotate counterclockwise to open.

• Remove fuse cap and fuse. Place new fuse inside the fuse cap.

• Screw the fuse cap with new fuse back in place and reconnect power.

MAINTENANCE

To eliminate unnecessary wear and improve lifespan, disconnect the LEO™ LED Follow Spot completely from power when not in use.

NOTE: LEO™ LED Follow Spot comes with a power lead terminated with a powerCON A connector on one side, and a PBG NEMA 5-15P connector on the other side. Other connector options are available from Leviton or may be installed by your contractor.

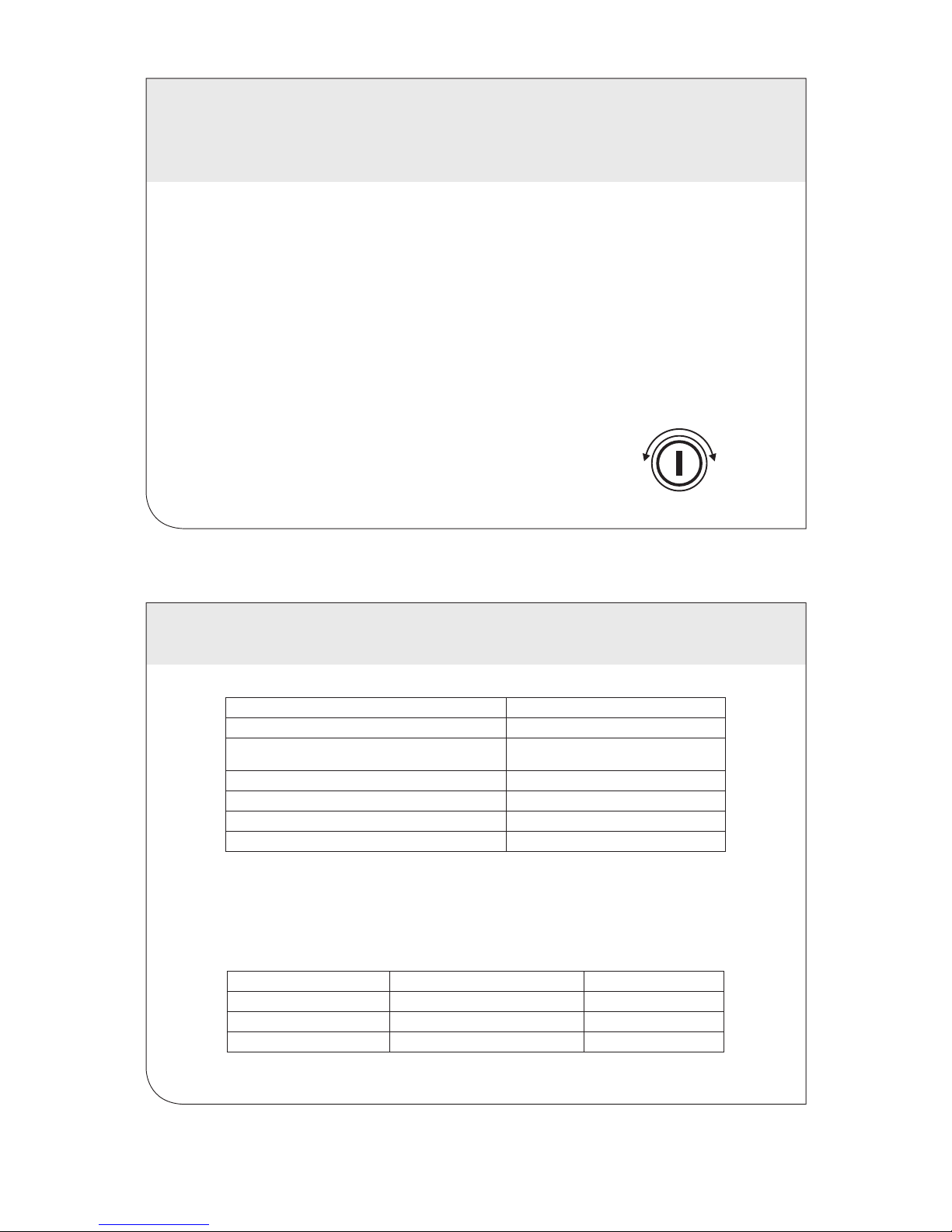

Power Cable Color Coding for Inspection

Connection Wire Wire

AC Live Brown Black

AC Neutral Blue White

AC Ground Green/Yellow Green/Yellow

Accessory Part Number

Drop-In Iris LEDAC-IRS B Size Metal Gobo Holder (W 3-3/4", Open Dia 2-3/4") LEDAC-PTN 5-Color Changer (Black) N/A - Available with ﬁxture only 5-Color Changer (White) N/A - Available with ﬁxture only Follow Spot Tripod LEDFS-STD Follow Spot Tripod with wheels LEDFS-STW

ACCESSORIES

To eliminate unnecessary wear and improve lifespan, disconnect the LEO™ LED Follow Spot completely from power when not in use.

Page 9

Projecteur de poursuite LEOMC à DEL

No de cat. LEDFS

Guide de l’utilisateur

Page 10

TABLE DES MATIÈRES

Avertissements et mises en garde Introduction Caractéristiques Fiche technique Installation

Fixation à un trépied Autre manière de ﬁxer la lyre

Installation du changeur à cinq couleurs Réglages de position Modelage du faisceau Mode d’emploi

Stroboscope Réglage de l’intensité du faisceau

Maintenance

Prolongation de la durée utile Nettoyage des lentilles Remplacement du fusible

Accessoires Garantie

9 9 9

11 11

11 12 12 13 13 13 13 14 14 14 14 14 23

Page 11

Double ventilateur

de refroidissement

Porte-gobo amovible

Cylindre de lentille

Changeur à cinq

couleurs

Levier de

blocage de

la lyre

Cordon

d’alimentation

Autre trou de ﬁxation

de la lyre

Gradateur à

indicateur

Bouton du

stroboscope

Fermoir à

ressort

Fermoir à ressort

Iris amovible

Cadrans

de mise au point

Poignée

latérale

Lyre

Poignée

arrière

INTRODUCTION

Le projecteur de poursuite LEOMC à DEL est un appareil d’éclairage performant qui produit un long faisceau lumineux à des températures chromatiques de 3 200 et de 5 600 K avec un indice de rendu des couleurs (IRC) de plus de 90 sur 100.

AVERTISSEMENTS ET MISES EN GARDE

• POUR ÉVITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION, il faut toujours raccorder ce produit à un circuit mis à la terre.

• NE PAS utiliser ce produit si des dommages sont visibles sur ses composants ou ses câbles de connexion.

• NE PAS utiliser ce produit près de matières inﬂammables (maintenir une distance de 8 po [20 cm] de telles matières).

• NE PAS exposer ce produit à l’humidité. Il est conçu pour l’intérieur SEULEMENT! Laisser le produit s’acclimater complètement à son environnement avant de le raccorder à une source de courant. NE PAS ouvrir ou tenter de réparer ce produit, ce qui aurait pour effet d’en annuler la garantie. Communiquer avec le service de soutien technique de Leviton en cas de besoin.

• Installer le produit de manière sécuritaire et à un endroit bien ventilé, à l’écart de toute source de chaleur (maintenir une distance de 20 po [50 cm] de telles sources). Température ambiante maximale de 95 °F (35 °C).

• Pour éviter les risques de surchauffe interne, NE PAS couvrir les oriﬁces de ventilation du produit lorsqu’on l’utilise.

• Éviter de regarder directement la source lumineuse quand le produit est sous tension.

• Quand le projecteur est monté sur un trépied, l’écart minimal entre les pattes doit être de 32 po (81 cm), et la hauteur maximale de la lyre doit être de 44 po (112 cm).

• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien.

CARACTÉRISTIQUES

• Zoom de -8 à 15°

• Changeur à cinq couleurs

• Gradation pleine bande de 0 à 100 %

• Iris amovible

• Porte-gobo métallique de taille B (largeur de 3 3/4 po [9,5 cm]; ouverture d’un diamètre de 2 2/4 po [6,4 cm])

• Stroboscope

• Cordon d’alimentation de 5 m avec connecteurs PowerCON et PBG (NEMA 5-15P)

• Fonctionnement silencieux

Page 12

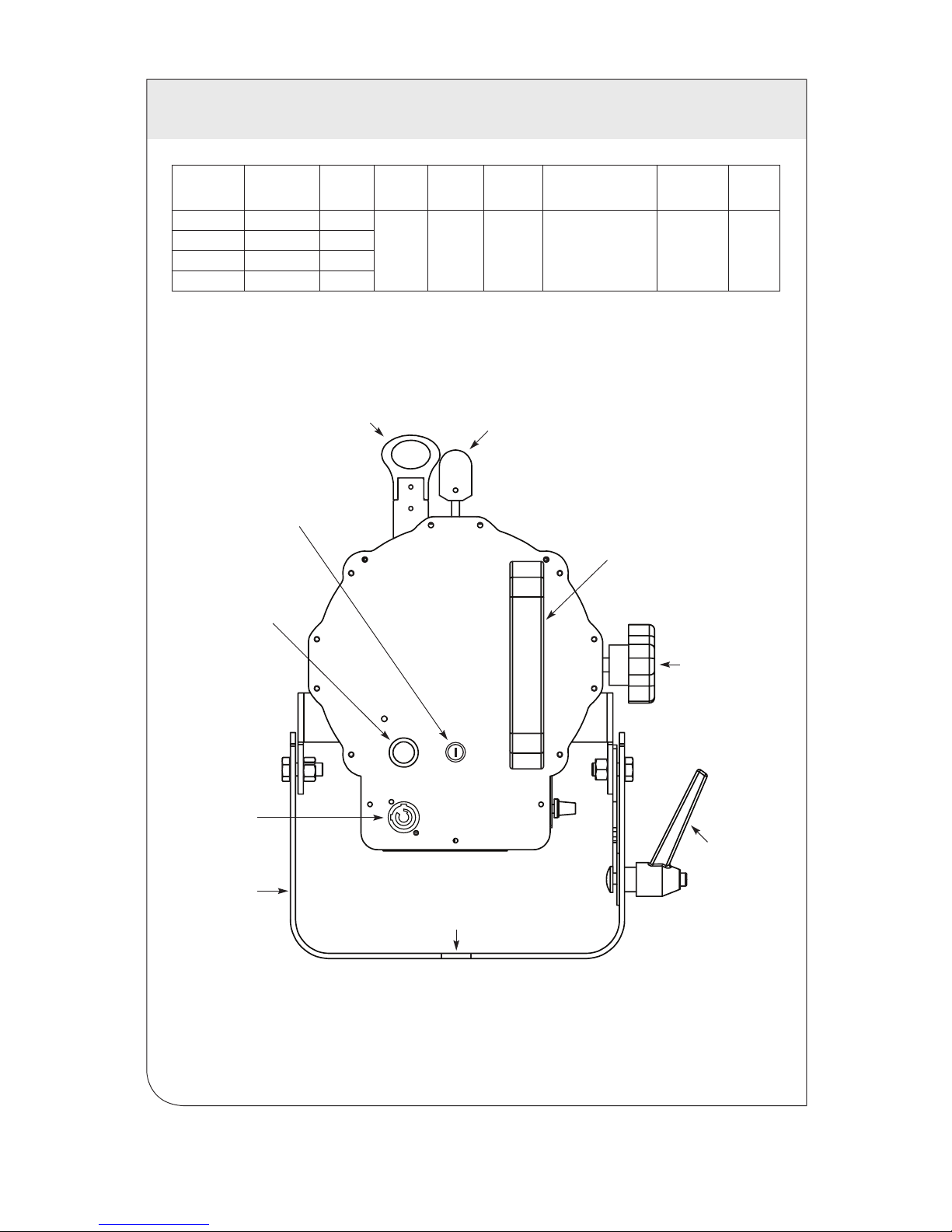

Vue arrière
