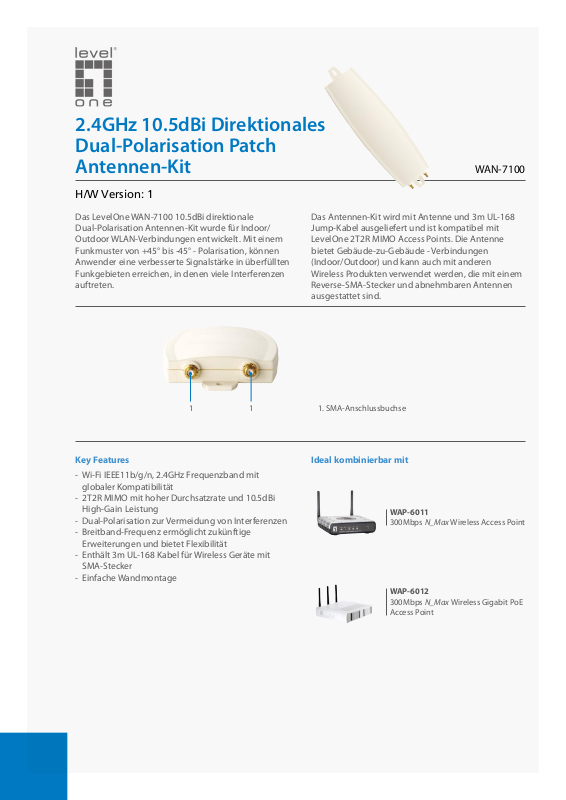

2
2.4GHz 10.5dBi Direktionales
Dual-Polarisation Patch
Antennen-Kit
H/W Version: 1
Das LevelOne WAN-7100 10.5dBi direktionale
Dual-Polarisation Antennen-Kit wurde für Indoor/
Outdoor WLAN-Verbindungen entwickelt. Mit einem
Funkmuster von +45° bis -45° - Polarisation, können
Anwender eine verbesserte Signalstärke in überfüllten
Funkgebieten erreichen, in denen viele Interferenzen
auftreten.
1 1. SMA-Anschlussbuchse1
WAN-7100
Das Antennen-Kit wird mit Antenne und 3m UL-168
Jump-Kabel ausgeliefert und ist kompatibel mit
LevelOne 2T2R MIMO Access Points. Die Antenne
bietet Gebäude-zu-Gebäude - Verbindungen
(Indoor/Outdoor) und kann auch mit anderen
Wireless Produkten verwendet werden, die mit einem
Reverse-SMA-Stecker und abnehmbaren Antennen
ausgestattet sind.
Key Features
- Wi-Fi IEEE11b/g/n, 2.4GHz Frequenzband mit
globaler Kompatibilität
- 2T2R MIMO mit hoher Durchsatzrate und 10.5dBi
High-Gain Leistung
- Dual-Polarisation zur Vermeidung von Interferenzen
- Breitband-Frequenz ermöglicht zukünftige
Erweiterungen und bietet Flexibilität
- Enthält 3m UL-168 Kabel für Wireless Geräte mit
SMA-Stecker
- Einfache Wandmontage
Ideal kombinierbar mit
WAP-6011
300Mbps N_Max Wireless Access Point
WAP-6012
300Mbps N_Max Wireless Gigabit PoE
Access Point
www.level1.com I one world_one brand_one level_
3
Technische Spezikationen
Antenna
Elektrische Spezikationen
Frequenzbereich
2.3~2.7GHz
Gain
10.5dBi
VSWR
2.0:1 (max.)
Polarisation
Linear, ± 45°
Horizontaler Önungswinkel
63° ~ 67°
Vertikale HPBW
22° ~ 37°
Nebenmaximum (Nebenkeule)
-8dB
Isolation
20dB
Eingangsimpedanz
50Ohm
Kabel
3m Jump-Kabel x 2 (SMA-Stecker auf RPSMA-Stecker)
Anschlüsse
SMA-Buchse x 2
Belastbarkeit
10W (cw)
Blitzschutz
nicht verfügbar
Allgemeines & Umweltbedingungen
Max. Windgeschwindigkeit
nicht verfügbar
Temperatur
-10°C ~ +55°C
Luftfeuchtigkeit
95% @ +55°C
Gehäusefarbe
Weiß
Gewicht
200g
Abmessungen (L x B x H)
330 x 93 x 21.4mm
Wasserdicht
nicht verfügbar
Montage-Kit
Fenster- und Wandhalterung
Anwendungsbeispiel
Internet
Breitband Modem
Breitband Router
Access Point
WAN-7100
WAN-7100
Access Point
Switch
Switch
