LevelOne POS-4002 Quick Installation Guide

LevelOne

POS-4002

24V AC High Power PoE Splitter

Quick Installation Guide

English Português

Deutsch Svenska

Français Slovenščina

Español

Nederlands

Dansk Русский

Italiano

Ελληνικά

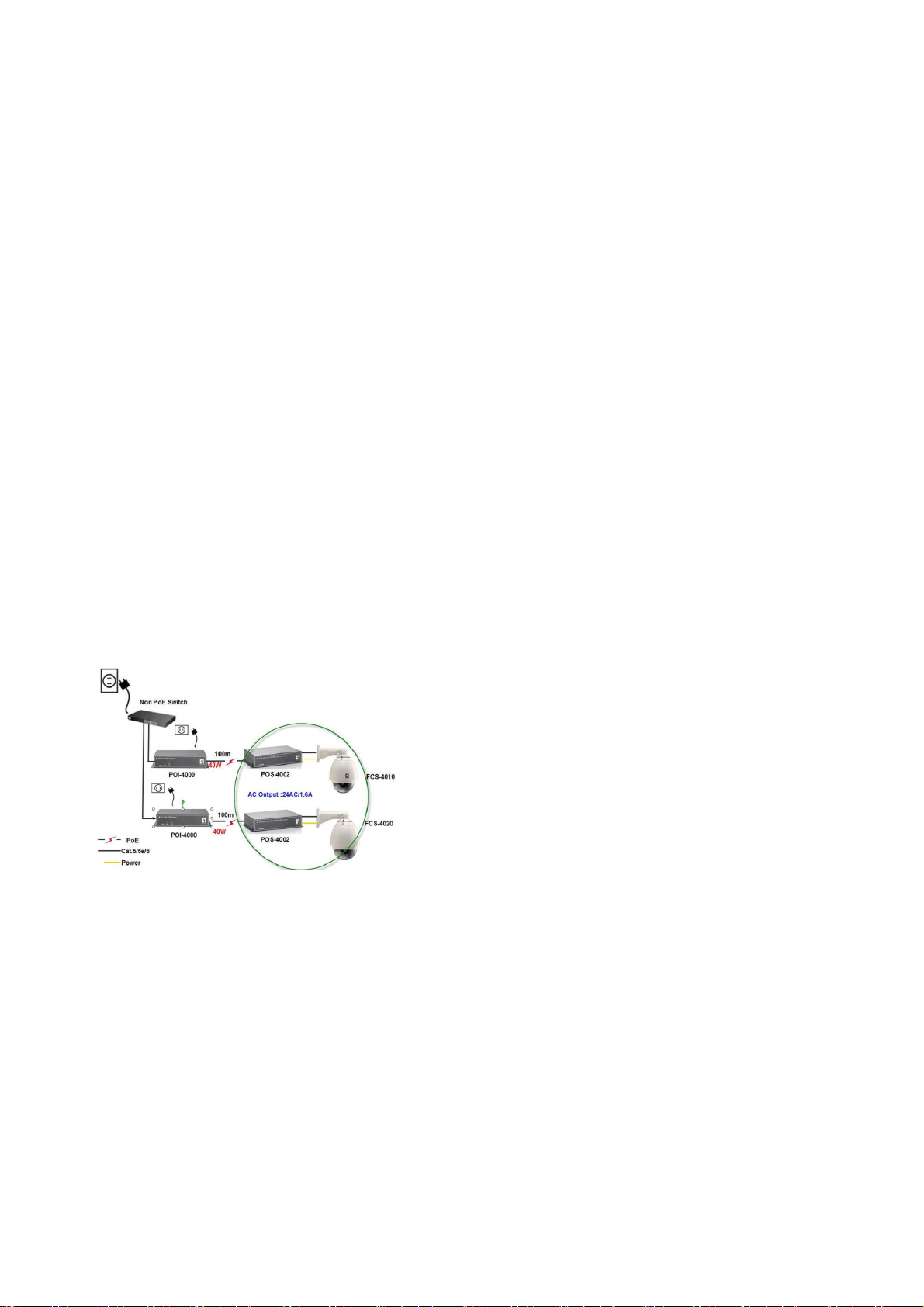

Installation Steps

繁體中文

한국어

Polish

V1.0

Step 2.

 Connect “Data IN” port of POI-4000 to LAN switch via Cat.5/5e/6

cable.

 Verbinden Sie den “Data IN”-Port des POI-4000 mit dem LAN-Switch

via Cat.5/5e/6 Kabel.

 Connectez le port « Data IN » (Entrée de données) du POI-4000 sur le

commutateur LAN via un câble Cat. 5/5e/6.

 Conecte el puerto “Data IN” del POI-4000 al switch LAN a través de un

cable Cat.5/5e/6

 Sluit de “Data IN”-poort (Gegevensingang) van de POI-4000 aan op de

LAN-switch via een Cat. 5/5e/6 kabel.

 Forbind “Data IN” port på POI-4000 to LAN switch via Cat.5/5e/6

kabel.

 Collegare la porta “Data IN” di POI-4000 allo switch LAN usando un

cavo Cat. 5/5e/6.

 Συνδέστε την θύρα “Data IN” του POI-4000 με μια θύρα του LAN

switch μέσω Cat.5/5e/6 καλωδίου.

 Ligue o Adaptador de Corrente ao POI-4000, POI-4000 e o LED

“Power” (Energia) estará aceso.

 Anslut “Data IN” porten på POI-4000 till LAN switchen via Cat.5/5e/6

kabel.

 Z mrežnim kablom (Cat.5/6/7) povežite “Data IN” port na POI-4000 in

LAN port na stikalu.

 Z mrežnim kablom (Cat.5/6/7) povežite “Data IN” port na POI-4000 in

LAN port na stikalu.

 透過 Cat.5/5e/6 連接 POI-4000“Data IN” 埠到 LAN switch。
 Cat.5/5e/6 랜케이블로 사용장비(Switch)와 제품(POI-4000)의

“Data IN” 포트에 연결합니다.

 Подключите порт «Data IN» (Вход данных) POI-4000 к

коммутатору ЛВС посредством кабеля категории 5, 5e или 7.

 Podłącz kontakt “Data IN” na POI-4000 do Ethernet switcha poprzez

kabel typu Cat.5/5e/6.

3

Step 1.

 Connect Power Adaptor to POI-4000, POI-4000 “Power” LED will be

on.

 Verbinden Sie das Netzteil mit dem POI-4000 und die “Power”-LED

wird aufleuchten.

 Connectez l’adaptateur secteur sur le POI-4000, le voyant DEL

« Power » (Marche) du POI-4000 s’allume.

 Conecte el Adaptador de Poder al POI-4000, el LED “Power” se

encenderá

 Sluit de voedingsadapter aan op de POI-4000. De "Power"-LED

(Voeding) van de POI-4000 zal worden ingeschakeld.

 Forbind strøm adaptoren til POI-4000, POI-4000 “Power” LED vil

tændes.

 Collegare l’adattatore di corrente a POI-4000, il LED “Power”

(Alimentazione) di POI-4000 si accenderà.

 Συνδέστε το τροφοδοτικό του POI-4000 στο ρεύμα, η ένδειξη “Power”

του POI-4000 θα ανάψει.

 Ligue o Adaptador de Corrente ao POI-4000, POI-4000 e o LED

“Power” (Energia) estará aceso.

 Anslut nätadaptern till POI-4000, POI-4000 Lysdioden “Power” tänds.
 Priključite napajalni adapter v POI-4000, in prižgala se bo LED lučka.
 連接電源到 POI-4000, POI-4000 的電原 LED 將被開啟。
 전원 아답타를 본제품( POI-4000, POI-4000)에 연결하면 “Power”

LED 점멸됩니다.

 Подключите блок питания к POI-4000, начнет светиться

индикатор «Power» (Питание) на POI-4000.

 Podłącz zasilacz do gniazda na ścianie i do POI-4000. Lampka

kontrolna “Power” na POI-4000 powinna się zapalić.

2

Step 3.

 Connect “Data + Power IN” port on POS-4002 and “Data + Power

OUT” port on POI-4000 with Ethernet cable, make sure “Power” LED
of POS-4002 is on.

 Verbinden Sie den “Data+Power IN”-Port des POS-4002 mit dem

“Data+Power OUT”-Port des POI-4000 per Ethernet-Kabel. Bitte
prüfen Sie, ob das "Power"-LED des POS-4002 aufleuchtet.

 Connectez un câble Ethernet sur le port « Data + Power IN » (Entrée

données + alimentation) du POI-4000, et vérifiez que le voyant DEL
« Power » (Marche) du POS-4002 s’allume bien.

 Conecte el puerto “Data + Power IN” del POS-4002 con el puerto

“Data + Power OUT” del POI-4000, con un cable Ethernet. Asegúrese
de que el LED “Power” del POS-4002 está encendido

 Sluit de “Data + Power IN”-poort (Gegevens- en voedingsingang) aan

op de POS-4002 en de poort “Data + Power OUT” aan op de POI-4000
met een ethernetkabel. Controleer of de "Power"-LED (Voeding) van
de POS-4002 is ingeschakeld.

 Forbind “Data + Power IN” port på POS-4002 og “Data + Power OUT”

port på POI-4000 med ethernet kabel, tjek at “Power” LED på
POS-4002 er tændt.

 Collegare la porta “Data + Power IN” di POS-4002 e la porta “Data +

Power OUT” di POI-4000 usando un cavo Ethernet; assicurarsi che il
LED “Power” (Alimentazione) di POS-4002 sia acceso.

 Συνδέστε την θύρα “Data + Power IN” του POS-40 02, με την θύρα

4

“Data + Power OUT” του POI-4000 με Ethernet καλώδιο, βεβαιωθείτε
ότι η ένδειξη “Power” του POS-4002 είναι αναμμένη.

 Ligue a porta “Data + Power IN” (Dados + Entrada de energia) no

POS-4002 e a porta “Data + Power OUT” (Dados + Saída de energia)
no POI-4000 com o cabo Ethernet, certifique-se de que o LED
“Power” (Energia) do POS-4002 está aceso.

 Anslut “Data + Power IN” porten på POS-4002 till “Data + Power OUT”

porten på POI-4000 m ed nätverkskabel, säkerställ att lysdioden
“Power” på POS-4002 är på.

 Priključite “AC Power OUT” kabel na POS-4002 v priključek za

napajanje na kameri FCS-4010 / FCS-4020 in povežite “Data OUT”
kabel na POS-4002 v RJ45 port kamere FCS-4010 / FCS-4020.

 Z mrežnim kablom povežite “Data + Power IN” port na POS-4002 in

“Data + Power OUT” port na POI-4000. Nato preverite, da “Power”
LED lučka na POS-4002 sveti.

 透過網路線連接在 POS-4002 的 “Data + Power IN” 埠和在 POI-4000

的 “Data + Power OUT” 埠, 並確定 POS-4002 的“Power” LED 亮起。

 POS-4002 의 “Data + Power IN” 포트와 POI-4000 의 “Data +

Power OUT” 를 랜케이블로 연결하고 POS-4002 의 “Power ” LED
가 점등 되는지 확인합니다.

 Соедините порт «Data + Power IN» (Данные + вход питания)

POS-4002 с портом «Data + Power OUT» (Данные + выход питания)
POI-4000 посредством Ethernet-кабеля, удостоверьтесь, что на
POS-4002 светится индикатор «Power» (Питание).

 Podłącz kontakt “Data + Power IN” na POS-4002 z kontaktem “Data +

Power OUT” na POI-4000 kablem typu Ethernet. Lamka kontrolna
“Power” na POS-4002 powinna się zapalić.

5

Step 4.

 Connect “AC Power OUT” cable on POS-4002 to pow er jack of

FCS-4010 / FCS-4020 and connect “Data OUT” cable on POS-4002 to
RJ45 port of FCS-4010 / FCS-4020.

 Verbinden Sie das “AC Power OUT”-Kabel des POS-4002 mit dem

Stromversorgungsanschluss der FCS-4010 / FCS-4020 und
verbinden das “Data OUT”-Kabel des POS-4002 mit dem RJ45-Port
der Kamera(s).

 Connectez le câble « AC Power OUT » (Sortie alimentation CA) du

POS-4002 sur le port alimentation du FCS-4010 / FCS-4020 et
connectez le câble « Data OUT » (Sortie données) du POS-4002 sur
le port RJ45 du FCS-4010 / FCS-4020.

 Conecte el cable “AC Power OUT” del POS-4002 al conector de

alimentación de la FCS-4010 / FCS-4020, y conecte el cable “Data
OUT” del POS-4002 al puerto RJ45 del FCS-4010 / FCS-4020.

 Sluit de “AC Power OUT”-kabel (Wisselstroomuitgang) aan op de

POS-4002 aan om stroom te leveren aan de FCS-4010 / FCS-4020 en
sluit de “Data OUT”-kabel (Gegevensuitgang) aan op de POS-4002
voor de RJ45-poort van de FCS-4010 / FCS-4020.

 Forbind “AC Power OUT” kabel på POS-4002 til power jack på

FCS-4010 / FCS-4020 og forbind “Data OUT” kabel på POS-4002 til
RJ45 port på FCS-4010 / FCS-4020.

 Collegare il cavo “AC Power OUT” (Uscita alimentazione AC) di

POS-4002 al connettore alimentazione di FCS-4010 / FCS-4020 e
collegare il cavo “Data OUT” (Uscita dati) di POS-4002 alla porta RJ45
di FCS-4010 / FCS-4020.

6

 Συνδέστε το “AC Power OUT” καλώδιο του POS-4002 με το βύσμα

τροφοδοσίας της FCS-4010 / FCS-4020 και συνδέστε το “Data OUT”
καλώδιο του POS-4002 στην RJ45 θύρα της FCS-4010 / FCS-4020.

 Ligue o cabo “AC Power OUT” (Saída de energia AC) no POS-4002 à

tomada eléctrica do FCS-4010 / FCS-4020 e ligue o cabo “Data OUT”
(Saída de dados) no POS-4002 à porta RJ45 do FCS-4010 /
FCS-4020.

 Anslut “AC Power OUT” kabeln på POS-4002 till strömintaget på

FCS-4010 / FCS-4020 och anslut “Data OUT” kabeln från POS-4002
till RJ45 porten på FCS-4010 / FCS-4020.

 priključek za napajanje na kameri FCS-4010 / FCS-4020 in povežite

“Data OUT” kabel na POS-4002 v RJ45 port kamere FCS-4010 /
FCS-4020.

 連接在 POS-4002 的“AC Power OUT” 線到 FCS-4010 / FCS-4020 的

Power jack 並連接在 POS-4002 的 “Data OUT”線到 FCS-4010 /
FCS-4020 的 RJ-45 埠。

 POS-4002 의 AC 전원 케이블을 FCS-4010 / FCS-4020 의

전원잭에 연결하고, FCS-4010 / FCS-4020 의 RJ45 포트에
POS-4002 의 “Data OUT” 케이블을 연결합니다..

 Подключите кабель от порта «AC Power OUT» (Выход питания

переменного тока) на POS-4002 к разъему питания камеры
FCS-4010 / FCS-4020 и подключите кабель от порта «Data OUT»
(Выход данных) POS-4002 к порту RJ45 камеры FCS-4010 /
FCS-4020.

 Podłącz kontakt “AC Power OUT” na POS-4002 kablem do kontaktu

zasilającego kamerę FCS-4010 / FCS-4020. Podłącz również kontakt
“Data OUT” na POS-4002 kablem typu Ethernet do kontaktu RJ45 na
kamerze FCS-4010 / FCS-4020.



Step 5.

 Check whether the FCS-4010 / FCS-4020 is on. If not, please make

sure that power is on for POI-4000 and POS-4002, and all cables are
connected correctly.

 Prüfen Sie, ob die FCS-4010 / FCS-4020 eingeschaltet ist. Wenn dies

nicht der Fall ist, stellen Sie bitte sicher, dass die Stromversorgung für
POI-4000 und POS-4002 hergestellt ist und alle Kabel richtig
angeschlossen sind.

 Vérifiez que le FCS-4010 / FCS-4020 est bien sous tension. Si ce

n’est pas le cas, vérifiez que les POI-4000 et POS-4002 sont bien
sous tension et que tous les câbles sont bien connectés correctement.

 Verifique que la FCS-4010 / FCS-4020 esté encendida. Si no es así,

asegúrese de que estén encendidos los POI-4000 y POS-4002, y que

todos los cables están conectados correctamente.

 Controleer of de FCS-4010 / FCS-4020 is ingeschakeld. Indien niet,

moet u ervoor zorgen dat de voeding is ingeschakeld voor de
POI-4000 en de POS-4002 en dat alle kabels correct zijn aangesloten.

 Tjek at både FCS-4010 / FCS-4020 er på. Hvis ikke, venligst tjek at

der er tændt for strømmen på POI-4000 og POS-4002, og alle kabler
er forbundet korrekt.

 Verificare che FCS-4010 / FCS-4020 sia acceso. In caso contrario,

assicurarsi che POI-4000 e POS-4002 siano accesi e che tutti i cavi
siano collegati correttamente.

 Ελέγξτε εάν η FCS-4010 / FCS-4020 είναι σε λειτουργία. Εάν όχι,

παρακαλώ βεβαιωθείτε εάν η ένδειξη power είναι αναμμένη στα
POI-4000 και POS-4002, και αν όλα τα καλώδια είναι σωστά
συνδεδεμένα.

 Verifique se o FCS-4010 / FCS-4020 está, ou não, ligado. Se não

estiver, certifique-se de que a energia está ligada no POI-4000 e no
POS-4002 e de que todos os cabos estão correctamente ligados.

 Kontrollera att FCS-4010 / FCS-4020 är påslagen. Om inte, kontrollera

‘‘POI-4000 och POS-4002, och att all kablar är korrekt anslutna.

 Preverite, če je kamera FCS-4010 / FCS-4020 prižgana. Če ni,

prosimo preverite, da delujeta POI-4000 in POS-4002. Preverite tudi,
da so kabli priključeni pravilno.

 檢查 FCS-4010 / FCS-4020 是否被開啟。如果否, 請確定 POI-4000 和

POS-4002 的電源運作正常以及所有的線路線被正確連接。

 FCS-4010 / FCS-4020 가 작동되는지 확인합니다. 작동이 되지

경우에는 POI-4000 와 POS-4002 의 전원과 케이블이 바르게
연결되어 있는지 확인합니다.

 Проверьте, включена ли камера FCS-4010 / FCS-4020. Если

камера не включена, удостоверьтесь, что подается питание на
устройства POI-4000 и POS-4002 и правильно подключены все
кабели.

 Sprawdź czy kamera FCS-4010 / FCS-4020 działa. Jeśli nie, sprawdź

ponownie czy lamki kontrolne “Power” się świecą na POI-4000 i
POS-4002 . Sprawdź czy wszystkie kable zostały prawidłowo
podłączone.
