LevelOne POR-0202, POR-0220, POR-0200, POR-0222, POR-0103 Quick Installation Manual [en, fr, nl, ko, pl +5]

POR-0200

PoE-Plus Repeater

POR-0202

2-Port PoE-Plus Repeater

POR-0220

Gigabit PoE-Plus Repeater

POR-0222

2-Port Gigabit PoE-Plus Repeater

Quick Installation Gui d e

English

Português

Deutsch

Svenska

Français

Slovenščina

Español

繁體中文

Nederlands

한국어

Dansk

Русский

Italiano

Polish

Ελληνικά

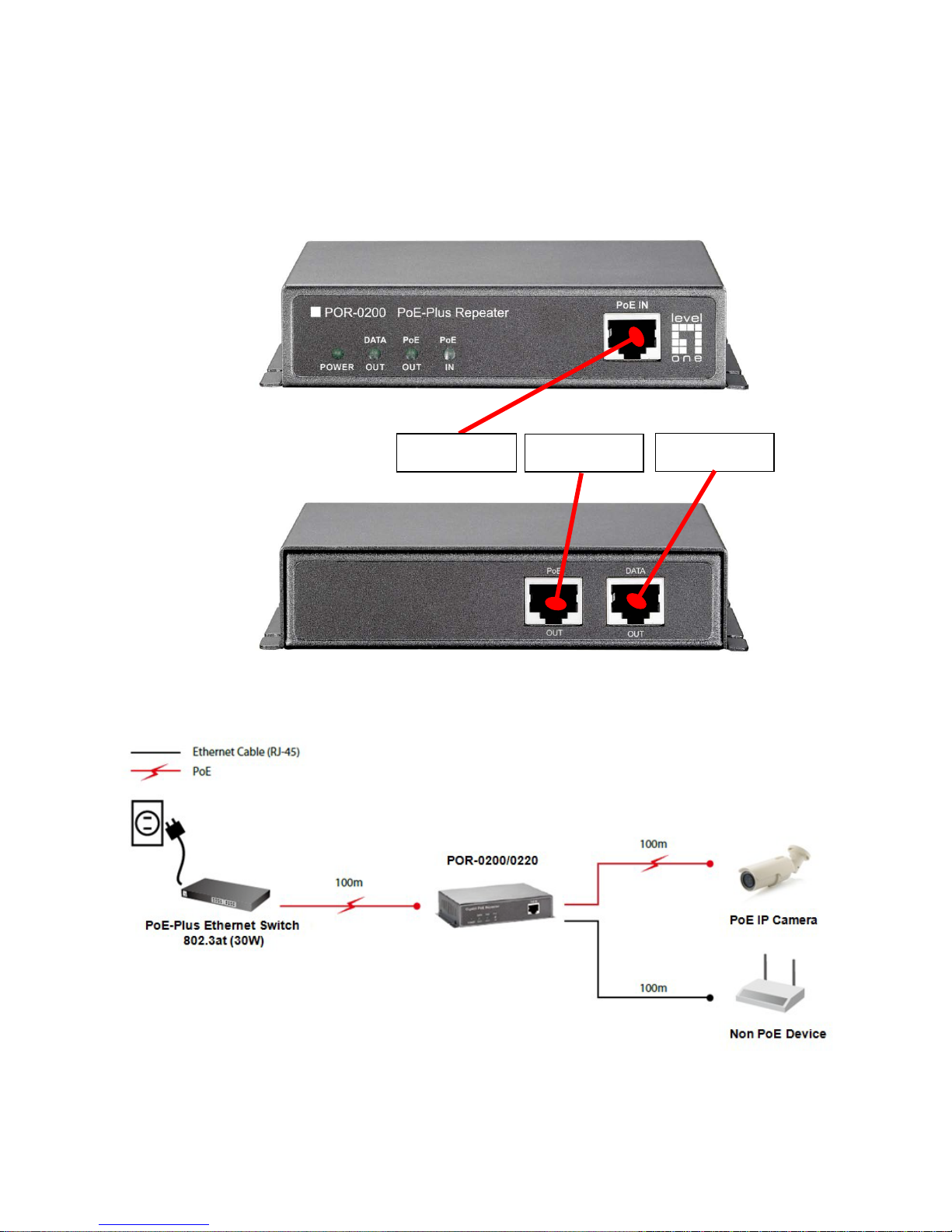

POR-0200/POR-0220

1- Port PoE-Plus Repeater

Data OUT

PoE IN

PoE OUT

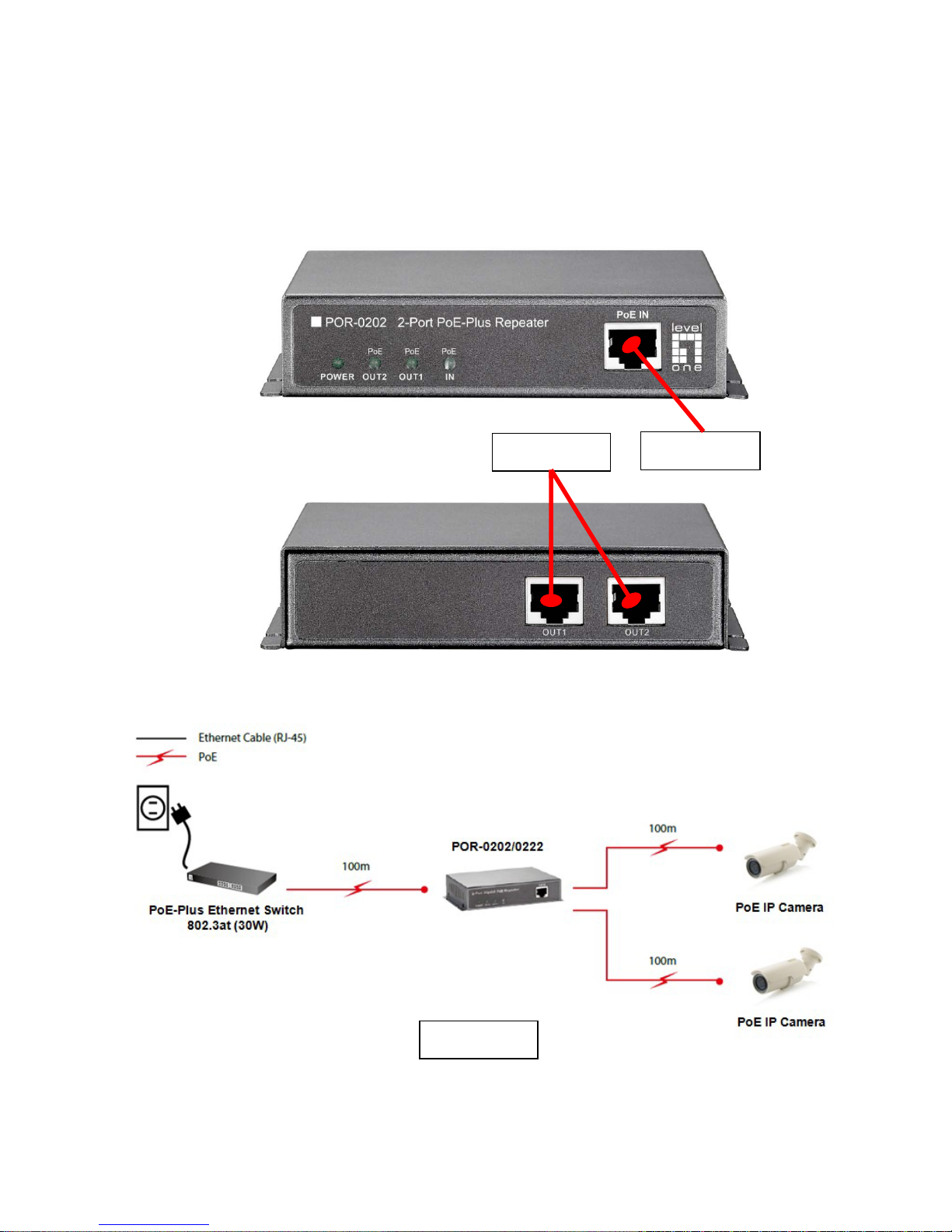

POR-0202/POR-0222

2- Port PoE-Plus Repeater

PoE IN

PoE OUT

PoE OUT

English

Step 1: Connection to Power over Ethernet Swi tch

Hardware Installation

A. Connect one of the Ethernet Switch port with PoE power supply to the PoE IN port of

POR-02XX as the following connection.

B. The LED indicators “POWER” and “PoE IN” will turn on indicating the PoE and

Ethernet connection.

C. The LED indicators “PoE IN” will flash to indicate Ethernet data activity.

Step 2: Connection to PoE PD

D. Connect the “PoE OUT” port of POR-02XX to power up the PD device as the

following connection.

E. The LED indicators “PoE OUT” will turn on indicating the PoE and Ethernet

connection.

F. The LED indicators “PoE OUT” will flash to indicate Ethernet data activity.

** Note: If the Ethernet cable is not standard CAT5 cable, the POR-02XX may be working for

shorter length than 100 meter.

Deutsch

Schritt 1: Anschluss an den Power o ver Et hernet Switch

Hardware Installation

A. Verbinden Sie einen der Ethernet Switch Ports mit PoE Spannungsversorgung an

den “PoE-In” Port des POR-02XX wie im oberen Diagramm gezeigt.

B. DieLED Anzeigen “Power” und “PoE In” leuchten und zeigen eine Verbindung von

PoE und Ethernet an.

C. Die LED “PoE IN” blinkt, wenn Netzwerkaktivität besteht.

Schritt 2: Anschluss an PoE PD

D. Verbinden Sie den “Po E OUT” Por t des POR-02XX zur Stromversorg ung mit de m PD

wie im oberen Diagramm gezeigt.
E. Die LED “PoE OUT” leuchten und zeigen eine Verbindung von PoE ind Ethernet an.
F. Die LED “PoE OUT” blinkt, wenn Netzwerkaktivität besteht.

** Hinweis: Wenn das Ethernet Kabel kein Standard Cat.5 Kabel ist, kann der POR-02XX

nicht die vollen 100m gewährleisten.

Français

Etape 1 : Connexion au commutateur Alimentation via Ethernet

Installation de l' équipement

A. Connectez un port du commutateur Ethernet avec alimentation PoE au port PoE IN

de POR-02XX comme indiqué.
B. Les voyants DEL “POWER” et “PoE IN” s'allumeront indiquant PoE et la connexion

Ethernet.
C. Les voyants DEL “PoE IN” clignoteront pour indiquer les activités des données via

Ethernet.

Etape 2 : Connexion à PoE PD

D. Connectez le port “PoE OUT” de POR-02XX pour alimenter l'appareil PD comme

indiqué.
E. Les voyants DEL “PoE OUT” s'allumeront indiquant PoE et la connexion Ethernet.
F. Les voyants DEL “PoE OUT” clignoteront pour indiquer les activités des données via

Ethernet.

** Remarque : Si le câble Ethernet n'est pas un câble CAT5 standard, le POR-02XX peut

fonctionner sur une distance de moins de 100 mètres.

Español

Paso 1: Conexión al Switch PoE

Instalación del Hardware

A. Conecte uno de los puertos Ethernet con alimentación PoE

B.

el puerto PoE IN del
POR-02XX.
Los indicadores LED "POWER" y "PoE" se encenderán indicando las conexiones
PoE y

C.

Ethernet
Los indicadores LED "PoE IN" parpadeará para indicar actividad de Ethernet de
datos

Paso 2: Conexión del Dispositivo Alimentado con PoE

.

D. Conecte el puerto “OUT PoE” POR-02XX, para encender el Dispositivo Alimentado

con PoE.

E. Los indicadores LED "OUT PoE" se encenderán, indicando conexión Ethernet y PoE
F. Los indicadores LED "OUT PoE" parpadearán para indicar actividad Ethernet de

datos

** Note: Nota: Si el cable Ethernet no es cable CAT5 estándar, el POR-02XX puede estar

trabajando por menor longitud a 100 metros.

Nederlands

Stap 1: Aansluiten op voeding via ethernetswitch

Hardware-installatie

A. Sluit een van de Ethernetswitch-poorten aan met de PoE-voeding op de PoE IN-port

van de POR-02XX zoals de volgende aansluiting.

B. De LED-indicators “POWER” en “PoE IN” lichten op om de PoE- en

ethernetverbinding aan te geven.

C. De LED-indicators “PoE IN” zullen knipperen om gegevensactiviteit op ethernet aan

te geven.

Stap 2: Aansluiten op PoE PD

D. Sluit de “PoE OUT”-poort van de POR-02XX aan om het PD-apparaat in te

schakelen zoals de volgende aansluiting.

E. De LED-indicators “PoE OUT” lichten op om de PoE- en ethernetverbinding aan te

geven.

F. De LED-indicators “PoE OUT” zullen knipperen om gegevensactiviteit op ethernet

aan te geven.

** Opmerking: als de ethernetkabel geen standaard CAT5-kabel i s, kan de POR-02XX
mogelijk slechts werken op een afstand van minder dan 100 meter.

Dansk

Step 1: Forbindels e til Power over Etherne t Switch

Hardware Installation

A. Forbind en af Ethernet switchens porte med PoE strøm forsyning til PoE IN port på

POR-02XX som den efterfølgende forbi n del se.

B. LED viser “POWER” og “PoE IN” vil tændes for at vise at der nu er PoE og Ethernet

forbindelse.

C. LED indikator “PoE IN” vil blinke for at vise Ethernet data aktivitet.

Step 2: Forbindels e til PoE PD

D. Forbind “PoE OUT” port på POR-02XX til forsyning af PD enhed som den følgende

forbindelse..

E. LED indikatoren “PoE OUT” vil tændes for at vise at der nu er PoE og Ethernet

forbindelse.

F. LED indikatoren “Po E OU T” vil blinke for at vise der er Ethernet data aktivitet.

** Note: Hvis Ethernet kablet ikke er standard CAT5 kabel, vil POR-02XX måske kun virke på

mindre end 100 meter.

Italiano

Fase 1: Collegamento all'alimentazione tramite switch Ethernet

Installazione hardware

A. Collegare una delle po r t e dell o Switch Ethernet con l'alim ent ator e PoE alla porta PoE

IN del POR-02XX come indicato.

B. Gli indicatori LED “POWER” e “PoE IN” si accendono per indicare la connessione

PoE e Ethernet.

C. Gli indicatori LED “PoE IN” lampeggiano per indicare l'attività dei dati Ethernet.

Fase 2: Collegamento a PoE PD

D. Collegare la porta “PoE OUT” del POR-02XX per alimentare la periferica PD come

indicato.

E. Gli indicatori LED “PoE OUT” si accendono per indicare la connessione PoE e

Ethernet.

F. Gli indicatori LED “PoE OUT” lampeggiano per indicare l'attività dei dati Ethernet.

** Nota: se il cavo Ethernet non è un cavo CAT5 standard, il POR-02XX potrebbe funzionare

ad una distanza inferiore a 100 metri.

Ελληνικά

Βήμα 1: Συνδέσεις στο Power over Ethernet Switch

Εγκατάσταση συσκευής

A. Συνδέστε μια θύρα του switch POE στην θύρα PoE IN του POR-02XX όπως δείχνει

το σχήμα.

B. Οι λυχνίες “POWER” και “PoE IN” θα ανάψουν ενημερώνοντας για την σύνδεση POE

και Ethernet.

C. Η λυχνία “PoE IN” αναβοσβήνει όταν υπάρχει κινητικότητα δεδομένων στο δίκτυο.

Βήμα 2: Σύνδεση με συσκευή PoE

D. Συνδέστε την θύρα “PoE OUT” του POR-02XX στην συσκευή POE που επιθυμείτε,

όπως δείχνει το σχήμα.

E. Η λυχνία “PoE OUT” θα ανάψει ενημερώνοντας για την σύνδεση POE και Ethernet.
F. Η λυχνία “PoE OUT” αναβοσβήνει όταν υπάρχει κινητικότητα δεδομένων στο δίκτυο.

** Σημ.: Αν το καλώδιο σύνδεσης δικτύου δεν είναι κατηγορίας CAT5, το POR-0122/0122 δεν

μπορεί να εγγυηθεί την μέγιστη απόσταση των 100 μέτρων.

Português

Passo 1: Conexão para Switch de energia através da Ethernet

Instalção do Hardware

A. Conecte em uma porta do Switch Ethernet com a fonte de energia PoE para a

porta PoE IN até o POR-02XX como segue na conexão acima.

B. O LED indicador “POWER” e o “PoE IN” iram ligar indicando a conexão do PoE

e da Ethernet.

C. O LED indicador “PoE IN” irá piscar para indicar atividade de dados na

Ethernet.

Passo 2: Conexão do Po E PD

D. Conect e a porta “PoE OUT” do POR-02XX para ligar o disp osit iv o PD com o segu e

na conexão acima.
E. O LED indicador “PoE OUT” irá ligar indicando a conexão do PoE e Ethernet.
F. O LED indicador “Po E OU T” irá piscar para indicar que a Ethernet de dados está

ativa.

**Nota: Se o cabo Ethernet for padrão CAT5, o POR-02XX poderá trabalhar por menos de

100 metros de comprimento.

Svenska

Steg 1: Anslutning till ström via Ethernetswitch

Hårdvaruinstallation

A. Anslut en av Ethernetswitchportarna med PoE strömförsörjning till PoE IN porten på

POR-02XX enligt följande anslutni ng .

B. LED-indikatorerna "POWER” och "PoE IN” tänds för att indike r a Po E och Eth er net

anslutningen.

C. LED-indikatorn "PoE IN” kommer att blinka för att indikera Ethernet dataaktivitet.

Steg 2: Anslutning till PoE PD

D. Anslut "PoE OUT” porten på POR-02XX för att starta PD-enheten enligt följande

anslutning.
E. LED-indikatorn "PoE OUT” tänds för att indikera PoE och Ethernet anslutningen.
F. LED-indikatorn "PoE OU T” kommer att blinka för att indikera Ethernet dataaktivitet.

**Notera: Om Ethernet-kabeln inte är en standard CAT5 kabel, arbetar kanske POR-02XX
bara en kortare längd än 100 meter.

Slovenščina

Korak 1: Priklop na napajanje preko ethernetnega stikala

Namestitev strojne opreme

A. Ena vrata ethern etneg a sti kala z na pajanj em PoE povež ite z v rati PoE IN POR-02XX.
B. LED-indikatorja “POWER” in “PoE IN” zasvetita in kažeta, da je povezava PoE in

Ethernet vzpostavljena.
C. LED-indikator “PoE IN” utripa in nakazuje podatkovno ethernetno aktivnost.

Korak 2: Povezava s PoE PD

D. Povežite vrata “PoE OUT” POR-02XX za napajanje naprave PD.
E. LED-indikator “PoE OUT ” zasveti in kaže, da je povezava PoE in Ethernet

vzpostavljena.
F. LED-indikator “PoE OUT” utripa in nakazuje podatkovno ethernetno aktivnost.

** Opomba: Če ethernetni kabel ni standardni kabel CAT5, POR-02XX lahko deluje na dolžini,

krajši od 100 metrov.

繁體中文

步驟 1: 連接至乙太網供電交換機

硬體安裝

A. 將一個有乙太網供電之交換機連接孔連接至 POR-02XX 的“PoE IN”孔
B. LED 指示燈的“POWER” 和 “PoE IN”將會指示乙太網供電的連接狀態
C. LED 指示燈的“PoE IN”將以閃爍表示乙太網絡的數據活動.

步驟 2: 連接至需乙太網供電之設備

D. 將 POR-02XX 的“PoE OUT”孔連接至需要乙太網供電之設備
E. LED 指示燈的“PoE OUT”將會指示乙太網供電設備的連接狀態.
F. LED 指示燈的“PoE OUT”將以閃爍表示乙太網絡的數據活動.

** 註: 若所使用之網路線非標準 CAT5 線材, 則 POR-02XX 傳輸距離將可能會少於 100 公尺.

한국어

단계 1: 이더넷 스위치를 통해 전원에 연결하기

하드웨어 설치

A. 다음 연결과 같이 PoE 전원 공급장치가 있는 이더넷 스위치 포트 중 하나를

POR-02XX 의 PoE IN 포트에 연결합니다.
B. PoE 와 이더넷이 연결되었음을 표시하는 LED 표시등 “POWER”와 “PoE IN”이

켜집니다.
C. 이더넷 데이터 활동을 표시하는 LED 표시등 “PoE IN”이 깜박입니다.

단계 2: PoE PD 에 연결하기

D. 다음 연결과 같이 POR-02XX의 “PoE OUT” 포트를 연결하여 PD 장치에 전원을

공급합니다.

E. PoE 와 이더넷이 연결되었음을 표시하는 LED 표시등 “PoE OUT”이 켜집니다.
F. 이더넷 데이터 활동을 표시하는 LED 표시등 “PoE OUT”이 깜박입니다.

** 참고: 이더넷 케이블이 표준 CAT5 케이블이 아닌 경우, POR-02XX 가 100 미터 미만의
거리에서만 작동할 수 있습니다.

Русский

Шаг 1: Подключение питания через коммутатор сети Ethernet

Установка оборудования

A. Подключите один из разъемов коммутатора Ethernet Switch с функцией питания

PoE к разъему PoE IN устройства POR-02XX как указано.
B. Индикаторы POWER и PoE IN загораются, указывая на режим питания PoE

через Ethernet-подключение.
C. При передаче данных через Ethernet индикаторы PoE IN ми г а ют.

Шаг 2: Подключение к разъему PoE питаемого устройства

D. Подключите к разъему PoE OUT устройства POR-02XX питаемое устройства как

указано.

E. Индикаторы PoE OUT загораются, указывая на подключение PoE и Ethernet.
F. При передаче данных через Ethernet индикаторы PoE OUT ми гаю т.

** Примечание. Если кабель Ethernet не соответствует стандарту CAT5, дальность
действия устройства POR-02XX может оказаться менее 100 метров.

Polish

Czynność 1: Podłączenie do zasilania przez przełącznik Ethernet

Instalacja sprzętu

A. Połącz jeden port przełącznika Ethernet z zasilaczem PoE do portu PoE IN

POR-02XX , jak w następującym połączeniu.
B. Włączone zostaną wskaźniki LED “POWER” i “PoE IN”, wskazując połączenie PoE i

Ethernet.
C. Zaczną migać wskaźniki LED “PoE IN” , wskazując aktywność danych Ethernet.

Czynność 2: Połączenie z PoE PD

D. Podłącz port “PoE OUT ” POR-02XX w celu zasilania urządzenia PD , jak w

następującym połączeniu.

E. Włączone zostaną wskaźniki LED “PoE OUT ”, wskazując połączenie PoE i Ethernet.
F. Zaczną migać wskaźniki LED “PoE OUT” , wskazując aktywność danych Ethernet.

** Uwaga: Jeśli kabel Ethernet nie jest standardowym kablem CAT5, POR-02XX może działać,

dla odległości krótszych niż 100 metrów.
