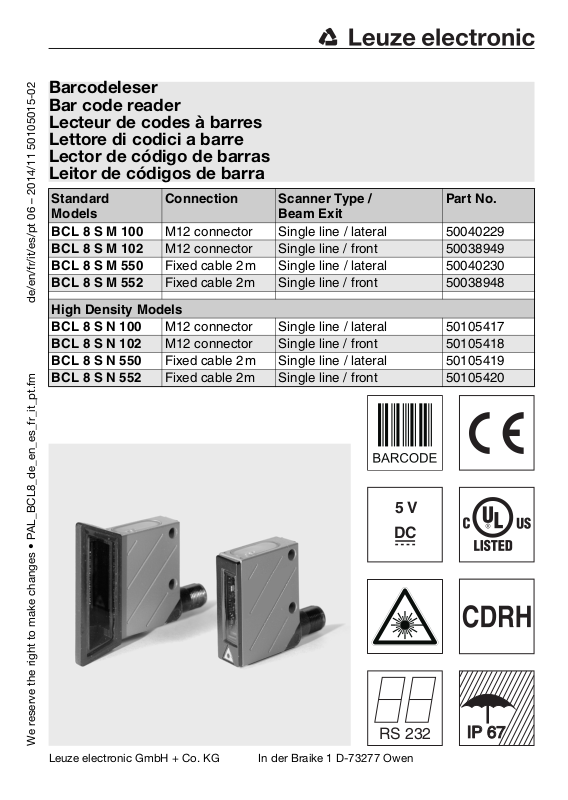

Leuze BCL 8 S Data Sheet

Barcodeleser

IP 67

RS 232

Bar code reader
Lecteur de codes à barres
Lettore di codici a barre
Lector de código de barras
Leitor de códigos de barra

Standard
Models

BCL 8 S M 100 M12 connector Single line / lateral 50040229
BCL 8 S M 102 M12 connector Single line / front 50038949
BCL 8 S M 550 Fixed cable 2m Single line / lateral 50040230
BCL 8 S M 552 Fixed cable 2m Single line / front 50038948

de/en/fr/it/es/pt 06 – 2014/11 50105015-02

High Density Models
BCL 8 S N 100 M12 connector Single line / lateral 50105417
BCL 8 S N 102 M12 connector Single line / front 50105418
BCL 8 S N 550 Fixed cable 2m Single line / lateral 50105419
BCL 8 S N 552 Fixed cable 2m Single line / front 50105420

Connection Scanner Type /

Beam Exit

Part No.

5 V

DC

We reserve the right to make changes • PAL_BCL8_de_en_es_fr_it_pt.fm

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen

1

A

A

B

B

2

1

AVOID EXPOSURE – LASER RADIATION

IS EMITTED FROM THIS APERTURE

EXPOSITION DANGEREUSE – UN RAYONNEMENT

LASER EST ÉMIS PAR CETTE OUVERTURE

LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN

LASER KLASSE 2

DIN EN 60825-1:2008-05

Max. Leistung (peak):
Impulsdauer:
Wellenlänge:

RADIAZIONE LASER

NON FISSARE IL FASCIO

APARRECCHIO LASER DI CLASSE 2

EN 60825-1:2007

Potenza max. (peak):
Durata dell'impulso:
Lunghezza d'onda:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

EN 60825-1:2007

Maximum Output (peak):
Pulse duration:
Wavelength:

RAYONNEMENT LASER

NE PAS REGARDER DANS LE FAISCEAU

APPAREIL À LASER DE CLASSE 2

EN 60825-1:2007

Puissance max. (crête):
Durée d`impulsion:
Longueur d`onde:

RADIACIÓN LÁSER

NO MIRAR FIJAMENTE AL HAZ

PRODUCTO LÁSER DE CLASE 2

EN 60825-1:2007

Potencia máx. (peak):
Duración del impulso:
Longitud de onda:

RADIAÇÃO LASER

NÃO OLHAR FIXAMENTE O FEIXE

EQUIPAMENTO LASER CLASSE 2

EN 60825-1:2007

Potência máx. (peak):
Período de pulso:
Comprimento de onda:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

IEC 60825-1:2007

Complies with 21 CFR 1040.10

Maximum Output (peak):
Pulse duration:
Wavelength:

䉏⏘戟⺓

▎䦃展⏘㧮

伊䉏⏘ℶ❐

GB7247.1-2012

㦏⮶戢⒉᧤⽿⋋᧥
厘⑁㖐兼㢅梃
㽱栎

1,7 mW

<420 μs

655 nm

1,7 mW

<420 μs

655 nm

1.7 mW

<420 μs

655 nm

1,7 mW

<420 μs

655 nm

1,7 mW

<420 μs

655 nm

1,7 mW

<420 μs

655 nm

1.7 mW

<420 μs

655 nm

1.7 mW

<420 μs

655 nm

50038277-03

3

B1 B2

BCL 8 S … 100
BCL 8 S … 550

BCL 8 S … 102
BCL 8 S … 552

... 552

... 550

253

4

A-cod.

4

BCL 8 S N … BCL 8 S M …

BCL 8 S M 100

A

0 102030405060708090100110120130140

70

60

50

40

30

20

10

0

[mm]

B

-10

-20

-30

-40

-50

-60

-70
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170

0 1020304050607080 90 100 110

70

60

50

40

30

20

10

0

[mm]

B

-10

-20

-30

-40

-50

-60

-70

0 1020304050607080 90 100 110 120 130 140 150 160 170

6

[mm]

A

[mm]

A

[mm]

A

[mm]

BCL 8 S M 550

150

Code 2/5 int.
Ratio 1 : 2.5
Class A (ANSI)

m=0.150 mm
(6 mil)

m=0.2 mm
(8 mil)

m=0.3 mm
(12 mil)

m=0.5 mm
(20 mil)

BCL 8 S M 102
BCL 8 S M 552

BCL 8 S N 100
BCL 8 S N 550

Code 2/5 int.
Ratio 1 : 2.5
Class A (ANSI)

m=0.127 mm

(5 mil)

m=0.15 mm

(6 mil)

m=0.2 mm

(8 mil)

m=0.25 mm

(10 mil)

BCL 8 S N 102
BCL 8 S N 552

DE

Sicherheit

Der vorliegende Sensor ist unter Beachtung der geltenden Sicherheitsnormen ent­wickelt, gefertigt und geprüft worden. Er entspricht dem Stand der Technik.

Bestimmungsgemäße Verwendung

Barcodeleser der Baureihe BCL 8 sind als stationäre Scanner mit integriertem
Decoder für alle gängigen Strichcodes zur automatischen Objekterkennung konzi­piert.

Einsatzgebiete

Die Barcodeleser der Baureihe BCL 8 sind für folgende Einsatzgebiete konzipiert:

- In Etikettier- und Verpackungsmaschinen

- In Analyseautomaten

- Bei platzkritischen Strichcodeleseaufgaben

-Im Materialfluss

- In der Pharmaindustrie

- In der Robotik und Automatisierungstechnik

VORSICHT

Bestimmungsgemäße Verwendung beachten!

 Setzen Sie das Gerät nur entsprechend der bestimmungsgemäßen Verwen-

dung ein. Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet,
wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwen­dung eingesetzt wird.
Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch
nicht bestimmungsgemäße Verwendung entstehen.

 Lesen Sie diese Technische Beschreibung vor der Inbetriebnahme des

Geräts. Die Kenntnis der Technischen Beschreibung gehört zur bestim­mungsgemäßen Verwendung.

HINWEIS

Bestimmungen und Vorschriften einhalten!

 Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vor-

schriften der Berufsgenossenschaften.

Vorhersehbare Fehlanwendung

Eine andere als die unter "Bestimmungsgemäße Verwendung" festgelegte oder
eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Unzulässig ist die Verwendung des Gerätes insbesondere in folgenden Fällen:

- in Räumen mit explosiver Atmosphäre

- in sicherheitsrelevanten Schaltungen

- zu medizinischen Zwecken

7

DE

HINWEIS

Keine Eingriffe und Veränderungen am Gerät!

 Nehmen Sie keine Eingriffe und Veränderungen am Gerät vor.

Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer
einzustellenden oder zu wartenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

Befähigte Personen

Anschluss, Montage, Inbetriebnahme und Einstellung des Geräts dürfen nur durch
befähigte Personen durchgeführt werden.
Voraussetzungen für befähigte Personen:

- Sie verfügen über eine geeignete technische Ausbildung.

- Sie kennen die Regeln und Vorschriften zu Arbeitsschutz und Arbeitssicher­heit.

- Sie kennen die Technische Beschreibung des Gerätes.

- Sie wurden vom Verantwortlichen in die Montage und Bedienung des Gerätes
eingewiesen.

Elektrofachkräfte

Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Elektrofachkräfte sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah-

rungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbststän­dig zu erkennen.
In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhütungs­vorschrift BGV A3 erfüllen (z. B. Elektroinstallateur-Meister). In anderen Ländern
gelten entsprechende Vorschriften, die zu beachten sind.

Haftungsausschluss

Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen:

- Das Gerät wird nicht bestimmungsgemäß verwendet.

- Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück­sichtigt.

- Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.

- Veränderungen (z. B. baulich) am Gerät werden vorgenommen.

8

DE

Lasersicherheitshinweise

ACHTUNG LASERSTRAHLUNG – LASER KLASSE 2

Nicht in den Strahl blicken!

Das Gerät erfüllt die Anforderungen gemäß IEC 60825-1:2007
(EN 60825-1:2007) für ein Produkt der Laserklasse 2 sowie die Bestimmungen
gemäß U.S. 21 CFR 1040.10 mit den Abweichungen entsprechend der "Laser
Notice No. 50" vom 24.06.2007.

 Schauen Sie niemals direkt in den Laserstrahl oder in die Richtung von reflek-

tierten Laserstrahlen!
Bei länger andauerndem Blick in den Strahlengang besteht die Gefahr von
Netzhautverletzungen.

 Richten Sie den Laserstrahl des Geräts nicht auf Personen!
 Unterbrechen Sie den Laserstrahl mit einem undurchsichtigen, nicht reflektie-

renden Objekt, wenn der Laserstrahl versehentlich auf einen Menschen
gerichtet wird.

 Vermeiden Sie bei Montage und Ausrichtung des Geräts Reflexionen des

Laserstrahls durch spiegelnde Oberflächen!

 VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder

Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt wer­den, kann dies zu gefährlicher Strahlungsexposition führen.

 Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestim-

mungen.

 Eingriffe und Veränderungen am Gerät sind nicht zulässig.

Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war­tenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

9

DE

HINWEIS

1

1

1

Laserwarn- und Laserhinweisschilder anbringen!

Auf dem Gerät sind Laserwarn- und Laserhinweisschilder angebracht (siehe
auf Seite 2):

A Laseraustrittsöffnung
B Laserwarnschild
C Laserhinweisschild mit Laserparametern

Zusätzlich sind dem Gerät selbstklebende Laserwarn- und Laserhinweisschilder
(Aufkleber) in mehreren Sprachen beigelegt (siehe auf Seite 3‚).
 Bringen Sie das sprachlich zum Verwendungsort passende Laserhinweis-

schild am Gerät an.
Bei Verwendung des Geräts in den U.S.A. verwenden Sie den Aufkleber mit
dem Hinweis "Complies with 21 CFR 1040.10".

 Bringen Sie die Laserwarn- und Laserhinweisschilder in der Nähe des Geräts

an, falls auf dem Gerät keine Schilder angebracht sind (z. B. weil das Gerät
zu klein dafür ist) oder falls die auf dem Gerät angebrachten Laserwarn- und
Laserhinweisschilder aufgrund der Einbausituation verdeckt werden.
Bringen Sie die Laserwarn- und Laserhinweisschilder so an, dass man sie
lesen kann, ohne dass es notwendig ist, sich der Laserstrahlung des Geräts
oder sonstiger optischer Strahlung auszusetzen.

10

DE

Inbetriebnahme

3

LEUZE

2

Montage

Montage mittels Gehäusebohrungen für Schrauben M4 oder mittels Befestigungs­system (Zubehör).

A Drehstecker, um 90° drehbar
B Anzeidedioden: B1 - Status LED, B2 - Decode LED
C Laserstrahl
D Optische Achse

HINWEIS

Die Schutzart IP 67 wird nur mit verschraubtem Steckverbinder erreicht!

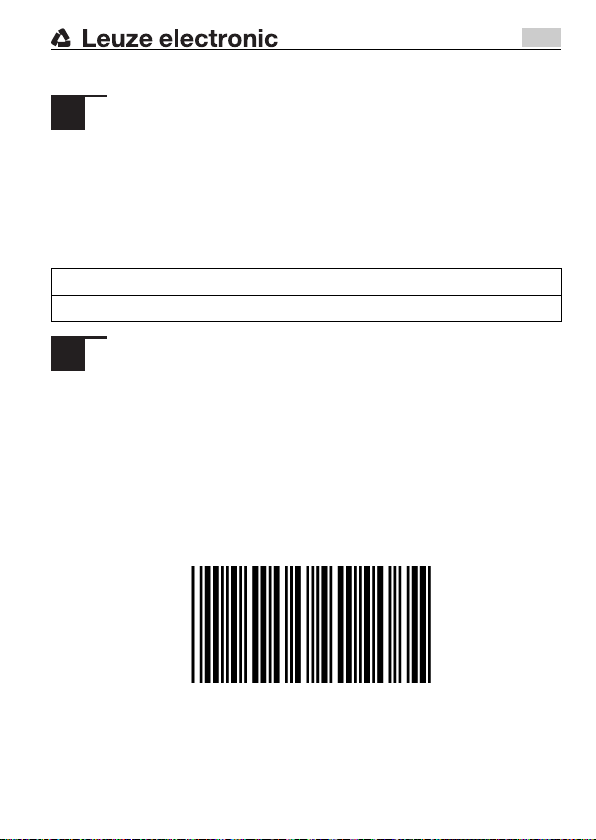

Elektrischer Anschluss – Inbetriebnahme mit Werkseinstellungen

 5 VDC Spannungsversorgung, ggf. Schalteingang und RS 232-Schnittstelle

anschließen.

 Auf Terminal/PC Leuze Bedienprogramm BCLconfig starten.
 BCL 8 Terminal Funktion im BCLconfig aufrufen.
 Versorgungsspannung zuschalten, die Status-LED muss grün leuchten.
 Scanner über Schalteingang oder RS 232-Befehl "+" aktivieren. Der Laser

schaltet sich ein.

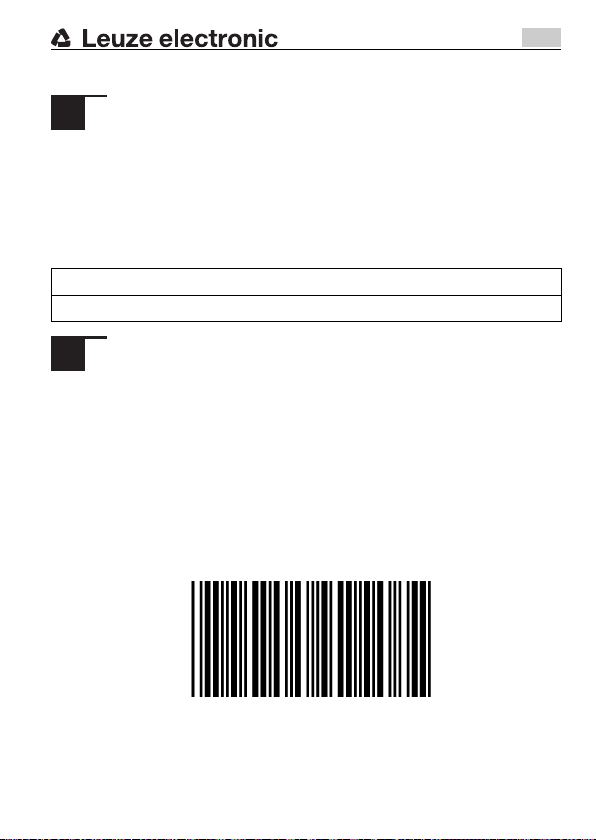

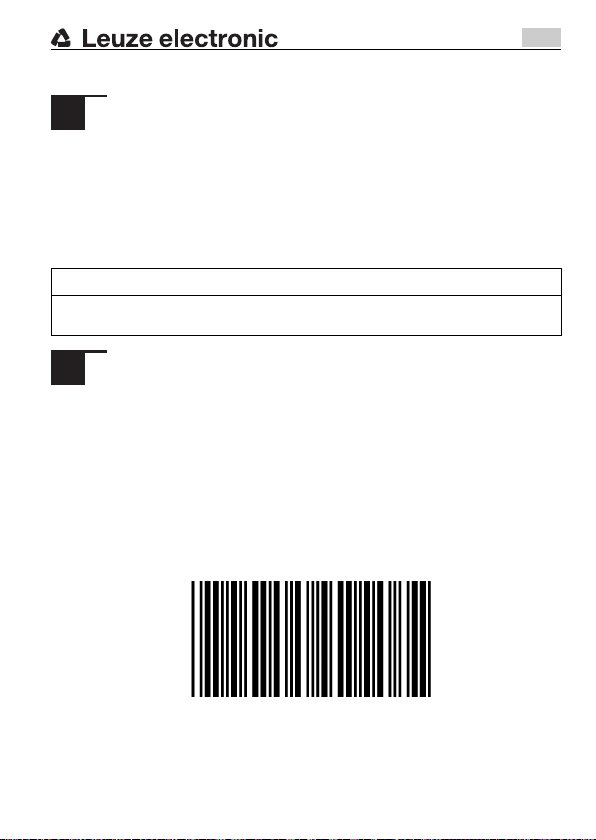

 Nachfolgenden Muster-Barcode "LEUZE" dem BCL 8 im Abstand von

70 … 80mm präsentieren.

Bei erfolgreicher Lesung wird der Laserstrahl abgeschaltet, das Lesergebnis
wird auf dem Bildschirm dargestellt.

 Lesetor durch Wegnahme des Schalteingangssignals oder durch RS 232-

Befehl "-" beenden.

11

DE

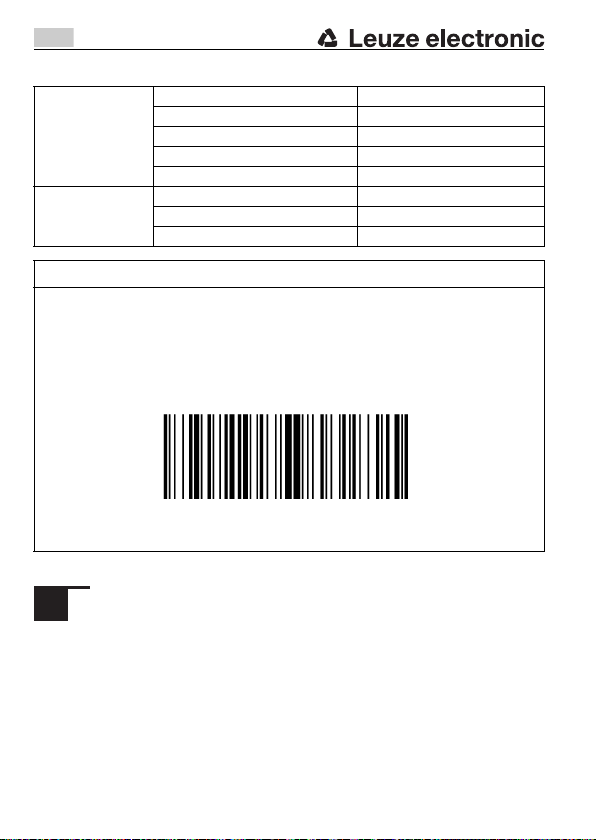

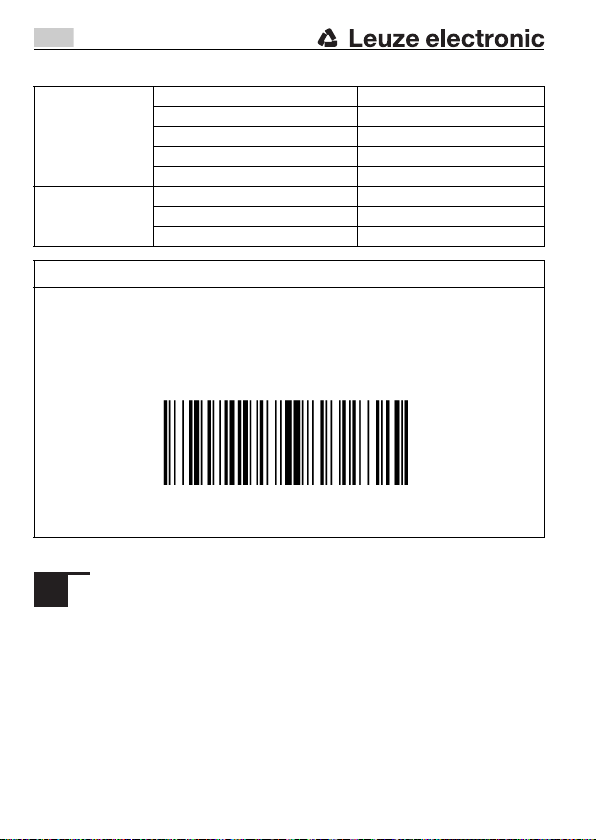

LED-Anzeigen

SERVICE

Grün blinkend Initialisierungsphase

Status-LED

Decode-LED

HINWEIS

Service Mode

 Bei geänderten Schnittstellen-Parametern den nachfolgenden Barcode

"SERVICE" beim Anlegen der Versorgungsspannung einlesen.
Die Status-LED blinkt im Service-Betrieb orange.

Grün Dauerlicht Betriebsbereitschaft
Rot blinkend 200ms Warnung
Rot Dauerlicht Fehler, keine Funktion
Orange blinkend 200ms Service-Betrieb
Grün 200ms ein Lesung erfolgreich
Rot 200ms aus Keine Leseergebnis
Orange Dauerlicht Lesetor aktiv

4

Lesefeld

A Abstand des BCL 8 zum Strichcode
B Lesefeldbreite

12

DE

Außerbetriebnahme, Wartung

VORSICHT

 Öffnen Sie das Gerät in keinem Fall selbst! Es besteht ansonsten die Gefahr,

dass Laserstrahlung aus dem Gerät unkontrolliert austritt. Das Gehäuse des
BCL 8 enthält keine durch den Benutzer einzustellenden oder zu wartenden
Teile. Können Störungen nicht beseitigt werden, ist das Gerät außer Betrieb
zu setzen und gegen versehentliche Inbetriebnahme zu schützen.

 Verpacken Sie das Gerät für Transport und Lagerung stoßsicher und

geschützt gegen Feuchtigkeit. Optimalen Schutz bietet die Originalverpa­ckung. Achten Sie auf die Einhaltung der in den technischen Daten spezifi­zierten zulässigen Umgebungsbedingungen.

 Verwenden Sie zur Reinigung der Geräte keine aggressiven Reinigungsmittel

wie Verdünner oder Aceton.

Technische Daten

HINWEIS

Technische Daten

 Weitere Technische Daten und Hinweise zum Gebrauch des Gerätes entneh-

men Sie bitte der Technischen Beschreibung.

Betriebsspannung
Stromaufnahme (empfohlenes Netzteil) max. 250mA (2W)
Lichtquelle / Wellenlänge Laser / 655nm
Laser Klasse 2 (nach IEC 60825-1:2007), siehe
Scanrate M-Optik: 600 Scans/s,

Strahlaustritt frontal oder seitlich mit Umlenkspiegel
Leseentfernung siehe
Auflösung M-Optik: m = 0,15

Codearten 2/5 Interleaved,

1)

4,75 … 5,5 VDC (PELV)

N-Optik: 500 Scans/s

4

N-Optik: m = 0,127

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,
Code 93

…

0,5mm / 6…20mil,

…

0,4mm / 5…16mil

1

13

DE

Schnittstellentyp RS 232
Baudrate 4800 … 57600Bd
Datenformat Datenbits: 7, 8

Service-Schnittstelle (festes Datenformat) RS 232, 9600Bd, 8 Bit, keine Parität,

Protokolle Rahmenprotokoll mit/ohne Quittierung

Schaltein-/ausgang 1 Schalteingang 5V DC

Parität: keine, gerade, ungerade
Stoppbits: 1, 2

1 Stoppbit; <STX> data <CR>< LF>

Software-Handshake X ON / X OFF

oder

1 Schaltausgang 5 … 30V, 20mA
Schutzart IP 67
VDE-Schutzklasse III
Gehäuse Zink Druckguss
Gewicht ca. 70g
Abmessungen siehe

2

Umgebungstemperatur Betrieb / Lager 0°C … +40 °C / -20°C … +60°C
Rel. Luftfeuchtigkeit (nicht kondensierend) max. 90%
Vibration IEC 60068-2-6, Test Fc
Schock IEC 60068-2-27, Test Ea
Elektromagnetische Verträglichkeit EN 55022, IEC 61000-4-2, -3, -4, -6
Konformität CE, FCC Class B, CDRH
Zulassungen UL 60950-1, CSA C22.2 No. 60950-1

1) Bei UL-Applikationen: nur für die Benutzung in "Class 2"-Stromkreisen nach NEC

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

14

EN

Safety

This sensor was developed, manufactured and tested in line with the applicable
safety standards. It corresponds to the state of the art.

Proper use

Bar code readers of the BCL 8 series are conceived as stationary scanners with
integrated decoders for all current bar codes used for automatic object detection.

Areas of application

The bar code readers of the BCL 8 series are designed for the following areas of
application:

- Labeling and packaging machines

- Automatic analyzers

- Space-critical bar code reading tasks

-In material flow

- Pharmaceutical industry

- In robot technology and automation systems

CAUTION

Observe intended use!

 Only operate the device in accordance with its intended use. The protection

of personnel and the device cannot be guaranteed if the device is operated
in a manner not complying with its intended use.
Leuze electronic GmbH + Co. KG is not liable for damages caused by
improper use.

 Read the technical description before commissioning the device. Knowledge

of this technical description is an element of proper use.

NOTE

Comply with conditions and regulations!

 Observe the locally applicable legal regulations and the rules of the employ-

er's liability insurance association.

Foreseeable misuse

Any use other than that defined under the "Approved purpose" or which goes
beyond that use is considered improper use.
In particular, use of the device is not permitted in the following cases:

- Rooms with explosive atmospheres

- in circuits which are relevant to safety

- Operation for medical purposes

NOTE

Do not modify or otherwise interfere with the device.

 Do not carry out modifications or otherwise interfere with the device.

The device must not be tampered with and must not be changed in any way.
The device must not be opened. There are no user-serviceable parts inside.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

15

EN

Competent persons

Connection, mounting, commissioning and adjustment of the device must only be
carried out by competent persons.
Prerequisites for competent persons:

- They have a suitable technical education.

- They are familiar with the rules and regulations for occupational safety and
safety at work.

- They are familiar with the technical description of the device.

- They have been instructed by the responsible person on the mounting and
operation of the device.

Certified electricians

Electrical work must be carried out by a certified electrician.
Due to their technical training, knowledge and experience as well as their familiarity
with relevant standards and regulations, certified electricians are able to perform
work on electrical systems and independently detect possible hazards.
In Germany, certified electricians must fulfill the requirements of accident-preven­tion regulations BGV A3 (e.g. electrician foreman). In other countries, there are

respective regulations that must be observed.

Disclaimer

Leuze electronic GmbH + Co. KG is not liable in the following cases:

- The device is not being used properly.

- Reasonably foreseeable misuse is not taken into account.

- Mounting and electrical connection are not properly performed.

- Changes (e.g., constructional) are made to the device.

16

EN

Laser safety notices

ATTENTION LASER RADIATION – LASER CLASS 2

Never look directly into the beam!

The device satisfies the requirements of IEC 60825-1:2007 (EN 60825-1:2007)
safety regulations for a product in laser class 2 as well as the
U.S. 21 CFR 1040.10 regulations with deviations corresponding to "Laser Notice
No. 50" from June 24th, 2007.

 Never look directly into the laser beam or in the direction of reflecting laser

beams.
If you look into the beam path over a longer time period, there is a risk of injury
to the retina.

 Do not point the laser beam of the device at persons!
 Interrupt the laser beam using a non-transparent, non-reflective object if the

laser beam is accidentally directed towards a person.

 When mounting and aligning the device, avoid reflections of the laser beam

off reflective surfaces!

 CAUTION! The use of operating or adjusting devices other than those speci-

fied here or carrying out of differing procedures may lead to dangerous expo­sure to radiation.

 Adhere to the applicable legal and local regulations regarding protection from

laser beams.

 The device must not be tampered with and must not be changed in any way.

There are no user-serviceable parts inside the device.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

17

EN

NOTE

1

1

1

Affix laser information and warning signs!

Laser warning and laser information signs are affixed to the device (see on
page 2):

A Laser aperture
B Laser warning sign
C Laser information sign with laser parameters

Also included with the device are self-adhesive laser warning and laser informa­tion signs (stick-on labels) in multiple languages (see on page 3).
 Affix the laser information sheet with the language appropriate for the place

of use to the device.
When using the device in the US, use the stick-on label with the "Complies
with 21 CFR 1040.10" notice.

 Affix the laser information and warning signs near the device if no signs are

attached to the device (e.g. because the device is too small) or if the attached
laser information and warning signs are concealed due to the installation
position.
Affix the laser information and warning signs so that they are legible without
exposing the reader to the laser radiation of the device or other optical radi­ation.

18

EN

Commissioning

3

LEUZE

2

Mounting

Installation via holes for M4-sized screws in the case or via a mounting system
(accessory).

A 90 ° turning connector
B Indicator LEDs: B1 - status LED, B2 - decode LED
C Laser beam
D Optical axis

NOTE

Degree of protection IP 67 is only achieved with screwed-on connector!

Electrical connection – Commissioning with factory settings

 Connect 5VDC voltage supply and, if necessary, switching input and RS 232

interface.

 Start Leuze BCL Config terminal program on terminal/PC.
 Activate the BCL 8 Terminal function in the BCLconfig program.
 Switch on supply voltage; the status LED must illuminate green.
 Activate scanner via switching input or RS 232 command "+". The laser switch-

es itself on.

 Hold the following "LEUZE" sample bar code up to the BCL 8 at a distance of

approx. 70 … 80 mm.

With a successful reading the laser beam is switched off and the result is shown
on the screen.

 Close reading gate by deactivation of the switching input or the RS 232 com-

mand "-".

19

EN

LED indicators

SERVICE

Green, flashing Initialization phase

Status LED

Decode LED

NOTE

Service mode

 If the interface parameters have changed, read the following "SERVICE" bar

code when applying the supply voltage.
When in Service mode, the status LED flashes orange.

Green, continuous light Operational readiness
Red, flashing 200ms Warning
Red, continuous light Error, no function
Orange, flashing 200 ms Service operation
Green 200ms on Reading successful
Red 200ms off No read result
Orange, continuous light Reading gate active

4

Read field

A Distance between BCL 8 and bar code
B Reading field width

20

EN

Decommissioning, maintenance

CAUTION

 Never open the device yourself! If you do, there is a danger that laser radiation

will be emitted from the device in an uncontrollable way. The housing of the
BCL 8 does not contain any parts that need to be adjusted or serviced by the
user. If faults cannot be remedied, the device must be decommissioned and
it must be ensured that the device is not accidentally recommissioned.

 Package the device for transport and storage in such a way that is protected

against shock and humidity. The original packaging offers optimum protec­tion. Ensure compliance with the approved environmental conditions listed in
the specifications.

 Do not use aggressive cleaning agents such as thinner or acetone for clean-

ing the device.

Technical data

NOTE

Technical data

 Additional specifications and notices for using the device can be found in the

technical description.

Operating voltage
Current consumption (recommended power

supply)
Light source / Wavelength Laser / 655nm
Laser class 2 (in accordance with IEC 60825-1:2007),

Scanning rate M-optics:600 scans/s,

Beam exit On front or lateral with deflecting mirror
Reading distance See
Resolution M-optics: m = 0.15

1)

4.75 … 5.5V DC (PELV)
Max. 250mA (2 W)

see

1

N-optics: 500 scans/s

4

N-optics: m = 0.127

…

0.5mm / 6…20mil,

…

0.4mm / 5…16mil

21

EN

Code types 2/5 Interleaved,

2

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,

Code 93
Interface type RS 232
Baud rate 4800 … 57600Bd
Data format Data bits: 7, 8

Service interface (fixed data format) RS 232, 9600Bd, 8 bit, no parity,

Protocols Framing protocol with/without acknowledgment

Switching input / output 1 switching input 5V DC

Parity: none, even, odd

Stop bits: 1, 2

1 stop bit; <STX> data <CR>< LF>

Software handshake X ON / X OFF

or

1 switching output 5 … 30V, 20mA
Degree of protection IP 67
VDE safety class III
Housing Diecast zinc
Weight Approx. 70g
Dimensions See
Ambient temp. operation/storage 0°C … +40°C / -20°C … +60°C
Rel. air humidity (non-condensing) Max. 90%
Vibration IEC 60068-2-6, Test Fc
Shock IEC 60068-2-27, test Ea
Electromagnetic compatibility EN 55022, IEC 61000-4-2, -3, -4, -6
Conformity CE, FCC Class B, CDRH
Certifications UL 60950-1, CSA C22.2 No. 60950-1

1) For UL applications: for use in class 2 circuits according to NEC only

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

22

ES

Seguridad

Este sensor ha sido diseñado, fabricado y probado de acuerdo con las normas de
seguridad vigentes. y aplicando los últimos avances de la técnica.

Uso conforme

Los lectores de códigos de barras de la serie BLC 8 han sido concebidos para
detectar objetos automáticamente como escáneres fijos de alta velocidad con
decodificador incorporado para todos los códigos de barras habituales.

Campos de aplicación

Los lectores de códigos de barras de la serie BCL 8 están previstos para los
siguientes campos de aplicación:

- en máquinas etiquetadoras y empaquetadoras

- en analizadores automáticos

- en tareas de lectura de códigos de barras con muy poco espacio

- en el flujo de materiales

- en la industria farmacéutica

- en robótica y técnica de automatización

CUIDADO

¡Atención al uso conforme!

 Emplee el equipo únicamente para el uso conforme definido. El fabricante no

garantiza la protección del personal de operación y del equipo si el equipo no
es aplicado apropiadamente para su uso conforme.
Leuze electronic GmbH + Co. KG no se responsabiliza de los daños que se
deriven de un uso no conforme a lo prescrito.

 Lea esta descripción técnica antes de la puesta en marcha del equipo. Cono-

cer la descripción técnica es indispensable para el uso conforme.

NOTA

¡Cumplir las disposiciones y las normas!

 Observar las disposiciones legales locales y las prescripciones de las asocia-

ciones profesionales que estén vigentes.

Aplicación errónea previsible

Un uso distinto al establecido en «Uso conforme a lo prescrito» o que se aleje de
ello será considerado como no conforme a lo prescrito.
No está permitido utilizar el equipo especialmente en los siguientes casos:

- En zonas de atmósfera explosiva

- en conmutaciones de seguridad

- Para fines médicos

23

ES

NOTA

¡Ninguna intervención ni alteración en el equipo!

 No realice ninguna intervención ni alteración en el equipo.

No están permitidas las intervenciones y las modificaciones en el equipo.
No se debe abrir el equipo. No contiene ninguna pieza que el usuario deba
ajustar o mantener.
Una reparación solo debe ser llevada a cabo por
Leuze electronic GmbH + Co. KG.

Personas capacitadas

Solamente personas capacitadas realizarán la conexión, el montaje, la puesta en
marcha y el ajuste del equipo.
Requisitos para personas capacitadas:

- Poseen una formación técnica adecuada.

- Conocen las normas y prescripciones de protección y seguridad en el tra­bajo.

- Se han familiarizado con la descripción técnica del equipo.

- Han sido instruidas por el responsable sobre el montaje y el manejo del
equipo.

Personal electrotécnico cualificado

Los trabajos eléctricos deben ser realizados únicamente por personal electrotéc­nico cualificado.
Gracias a su formación y experiencia especializadas, y el conocimiento de las nor­mas y disposiciones del lugar, el personal electrotécnico cualificado puede realizar
trabajos en instalaciones eléctricas y conoce los posibles peligros existentes.
En Alemania, el personal electrotécnico cualificado debe cumplir las disposiciones
del reglamento de prevención de accidentes BGV A3(p. ej. Maestro en electroins­talaciones). En otros países, debe satisfacer los reglamentos correspondientes.

Exclusión de responsabilidad

Leuze electronic GmbH + Co. KG no se hará responsable en los siguientes casos:

- El equipo no es utilizado conforme a lo prescrito.

- No se tienen en cuenta las aplicaciones erróneas previsibles.

- El montaje y la conexión eléctrica no son llevados a cabo con la debida peri­cia.

- Se efectúan modificaciones (p.ej. constructivas) en el equipo.

24

ES

Indicaciones de seguridad para láser

ATENCIÓN: RADIACIÓN LÁSER – CLASE DE LÁSER 2

¡No mire al haz de láser!

El equipo cumple los requisitos conforme a la IEC 60825-1:2007
(EN 60825-1:2007) para un producto de clase de láser 2 y las disposiciones
conforme a la U.S. 21 CFR 1040.10 con las divergencias correspondientes a la
«Laser Notice No. 50» del 24/06/2007.

 ¡No mire nunca directamente al haz de láser ni en la dirección de los haces

reflejados!
Cuando se mira prolongadamente la trayectoria del haz existe el peligro de
lesiones en la retina.

 ¡No dirija el haz de láser del equipo hacia personas!
 Interrumpa el haz de láser con un objeto opaco y no reflejante, cuando este

se haya orientado de forma involuntaria hacia personas.

 ¡Evitar durante el montaje y alineación del equipo la reflexión del haz láser en

superficies reflectoras!

 ¡ADVERTENCIA! El empleo de diferentes dispositivos de operación o de ajus-

te o el proceder de una manera diferente a la descrita aquí, puede llevar a una
peligrosa exposición de radiación.

 Observe las vigentes medidas de seguridad de láser locales.
 No están permitidas las intervenciones ni las modificaciones en el equipo.

El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener.
Una reparación solo debe ser llevada a cabo por
Leuze electronic GmbH + Co. KG.

25

ES

NOTA

1

1

1

¡Colocar las placas de advertencia de láser!

Sobre del equipo hay placas de advertencia y de aviso de láser (vea en
Página 2):

A Abertura de salida del rayo láser
B Placa de advertencia láser
C Placa de aviso de láser con parámetros de láser

Además el equipo incluye placas de advertencia y de aviso de láser autoadhesi­vas (etiquetas adhesivas) en muchas lenguas (vea en Página 3‚).
 Coloque la placa de aviso de láser correspondiente en diferentes lenguas en

el equipo en el lugar de utilización.
Para el uso de los equipos de los EEUU utilice el autoadhesivo con la indica­ción «Complies with 21 CFR 1040.10».

 Coloque las etiquetas de advertencia de láser cerca del equipo, en caso de

que no haiga ninguna etiqueta sobre del equipo (porque el equipo es dema­siado pequeño) o en caso de que las señales sean tapadas debido a la posi­ción del equipo.
Coloque las etiquetas de advertencia de láser de forma que se puedan leer,
sin que sea necesario exponerse al haz de láser del equipo o los haces ópti­cos.

26

ES

Puesta en marcha

3

LEUZE

2

Montaje

Montaje mediante orificios en la carcasa para tornillos M4 o a través del sistema
de sujeción (accesorio).

A Conector giratorio, móvil en 90°
B Diodos de indicación: B1 - LED de estado, B2 - LED decod.
C Haz de láser
D Eje óptico

NOTA

¡El índice de protección IP 67 solo se consigue con el conector enroscado!

Conexión eléctrica – Puesta en marcha con ajustes de fábrica

 Conectar la alimentación de tensión 5VCC y, en caso necesario, la entrada de

conmutación y la interfaz RS 232.

 Arrancar el programa de uso de Leuze BCLconfig en el terminal/PC.
 Arrancar la función BCL 8 Terminal en el BCLconfig.
 Conectar la tensión de alimentación, el LED de estado debe encenderse en

color verde.

 Activar el escáner por medio de la entrada de conmutación o el comando de

RS 232 «+». El láser se conecta.

 Presentar el siguiente código de barras de muestra «LEUZE» al BCL 8 a una

distancia de 70 … 80mm.

En caso de una lectura exitosa el haz de láser se apaga y el resultado de lectura
se muestra en la pantalla.

 Apagar el escáner alejando la señal de entrada de conmutación o mediante el

comando RS 232 «-».

27

ES

Indicadores LED

SERVICE

Verde, parpadeante Fase de inicialización

LED de estado

LED de decodifi­cación

NOTA

Modo de servicio

 En caso de que los parámetros de interfaz hayan sido modificados leer el

siguiente código de barras «SERVICIO» al conectar la tensión de alimenta­ción.
El LED de estado parpadea en color naranja en operación de servicio.

Verde, luz continua Disponibilidad
Rojo intermitente 200ms Advertencia
Rojo, luz continua Error, sin función
Naranja intermitente 200ms Operación de servicio
Verde 200ms encendido Lectura satisfactoria
Rojo 200ms apagado No hay resultado de lectura
Naranja, luz continua Puerta de lectura activa

4

Campo de lectura

A Distancia del BCL 8 al código de barras
B Ancho de campo de lectura

28

ES

Puesta fuera de servicio, mantenimiento

CUIDADO

 No abra usted mismo el equipo en ningún caso. De lo contrario existe el ries-

go de que la radiación láser saliera de forma descontrolada del equipo. La
carcasa del BCL 8 no contiene ninguna pieza que el usuario deba ajustar o
mantener. Si no se pueden eliminar las perturbaciones, el equipo ha de ser
puesto fuera de servicio y protegido contra una posible puesta en marcha por
equivocación.

 Empaquete el equipo para el transporte y el almacenamiento a prueba de

golpes y protegido contra la humedad. El embalaje original ofrece protección
óptima. Tenga en cuenta que se cumplan las condiciones ambientales admi­sibles especificadas en los datos técnicos.

 Para limpiar los equipos, no use productos de limpieza agresivos tales como

disolventes o acetonas.

Datos técnicos

NOTA

Datos técnicos

 Puede con sultar más datos técnicos y indicaciones acerca del uso del equipo

en la descripción técnica.

Tensión de trabajo
Consumo de corriente (fuente de alimentación

recomendada)
Fuente de luz / Longitud de onda Laser / 655nm
Clase de láser 2 (según IEC 60825-1:2007), vea
Velocidad de exploración Óptica M: 600 exploraciones,

Salida del haz Frontal o lateral con espejo deflector
Distancia de lectura Vea
Resolución Óptica M: m = 0,15

1)

4,75 … 5,5V CC (PELV)
Max. 250mA (2 W)

óptica N: 500 exploraciones

4

óptica N: m = 0,127

…

0,5mm / 6…20mil,

…

0,4mm / 5…16mil

1

29

ES

Tipos de códigos 2/5 Interleaved,

2

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,

Code 93
Tipo de interfaz RS 232
Baud rate 4800 … 57600Bd
Formato de datos Bits de datos: 7, 8

Interfaz de servicio (formato de datos fijo) RS 232, 9600Bd, 8 bit, sin paridad,

Protocolos Protocolo marco con/sin confirmación Soft-

Entrada/salida 1 entrada 5V CC

paridad: ninguna, par, impar

bits de stop: 1, 2

1 bit de stop; <STX> data <CR>< LF>

ware-Handshake X ON / X OFF

o

1 salida 5 … 30V, 20mA
Índice de protección IP 67
Clase de seguridad VDE III
Carcasa Fund. a presión de cinc
Peso Aprox. 70g
Dimensiones Vea
Temp. ambiental operación/almacén 0°C … +40°C / -20°C … +60°C
Humedad relativa del aire (sin condensación) Máx. 90%
Vibración IEC 60068-2-6, Test Fc
Choque IEC 60068-2-27, Test Ea
Compatibilidad electromagnética EN 55022, IEC 61000-4-2, -3, -4, -6
Conformidad CE, FCC Class B, CDRH
Certificaciones UL 60950-1, CSA C22.2 No. 60950-1

1) En aplicaciones UL: sólo para el empleo en circuitos de corriente «Class 2» según

NEC

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

30

FR

Sécurité

Le présent capteur a été développé, produit et testé dans le respect des normes
de sécurité en vigueur. Il a été réalisé avec les techniques les plus modernes.

Utilisation conforme

Les lecteurs de codes à barres de la série BCL 8 sont des scanners stationnaires
avec décodeur intégré. Ils sont conçus pour la reconnaissance automatique
d'objets et connaissent tous les formats de codes à barres courants.

Domaines d'application

Les lecteurs de codes à barres de la série BCL 8 se prêtent aux applications
suivantes :

- dans des machines d'étiquetage et d'emballage

- dans des automates d'analyse

- pour la lecture de codes à barres dans des emplacements exigus

- pour la manutention des matériaux

- dans l'industrie pharmaceutique

- en robotique et en automatique

ATTENTION

Respecter les directives d'utilisation conforme !

 Employez toujours l'appareil dans le respect des directives d'utilisation

conforme. La protection de l'utilisateur et de l'appareil n'est pas garantie si
l'appareil n'est pas employé conformément aux directives d'utilisation
conforme.
La société Leuze electronic GmbH + Co. KG décline toute responsabilité en
cas de dommages résultant d'une utilisation non conforme.

 Lisez la présente description technique avant de mettre l'appareil en service.

L'utilisation conforme suppose d'avoir pris connaissance de cette descrip­tion technique.

REMARQUE

Respecter les décrets et règlements !

 Respectez les décrets locaux en vigueur, ainsi que les règlements des corpo-

rations professionnelles.

Emplois inadéquats prévisibles

Toute utilisation ne répondant pas aux critères énoncés au paragraphe « Utilisation
conforme » ou allant au-delà de ces critères n'est pas conforme.
En particulier, les utilisations suivantes de l'appareil ne sont pas permises :

- dans des pièces à environnement explosif

- dans des câblages de haute sécurité

- à des fins médicales

31

FR

REMARQUE

Interventions et modifications interdites sur l'appareil !

 N'intervenez pas sur l'appareil et ne le modifiez pas.

Aucune intervention ni modification n'est autorisée sur l'appareil.
Ne jamais ouvrir l'appareil. Il ne contient aucune pièce que l'utilisateur doive
régler ou entretenir.
Toute réparation doit exclusivement être réalisée par
Leuze electronic GmbH + Co. KG.

Personnes qualifiées

Seules des personnes qualifiées sont autorisées à effectuer le raccordement, le
montage, la mise en service et le réglage de l'appareil.
Conditions pour les personnes qualifiées :

- Elles ont bénéficié d'une formation technique appropriée.

- Elles connaissent les règles et dispositions applicables en matière de protec­tion et de sécurité au travail.

- Elles connaissent la description technique de l'appareil.

- Elles ont été instruites par le responsable en ce qui concerne le montage et
la manipulation de l'appareil.

Experts en électrotechnique

Les travaux électriques ne doivent être réalisés que par des experts en électrotech­nique.
Les experts en électrotechnique sont des personnes qui disposent d'une formation
spécialisée, d'une expérience et de connaissances suffisantes des normes et dis­positions applicables pour être en mesure de travailler sur des installations électri­ques et de reconnaître par elles-mêmes les dangers potentiels.

En Allemagne, les experts en électrotechnique doivent satisfaire aux dispositions
du règlement de prévention des accidents BGV A3 (p. ex. diplôme d'installateur­électricien). Dans les autres pays, les dispositions correspondantes en vigueur doi­vent être respectées.

Exclusion de responsabilité

Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas
suivants :

- L'appareil n'est pas utilisé de façon conforme.

- Les emplois inadéquats raisonnablement prévisibles ne sont pas pris en
compte.

- Le montage et le raccordement électrique ne sont pas réalisés par un person­nel compétent.

- Des modifications (p. ex. de construction) sont apportées à l'appareil.

32

FR

Consignes de sécurité laser

ATTENTION RAYONNEMENT LASER – LASER DE CLASSE 2

Ne pas regarder dans le faisceau !

L'appareil satisfait aux exigence de la norme CEI 60825-1:2007
(EN 60825-1:2007) imposées à un produit de la classe laser 2, ainsi qu'aux
règlements de la norme U.S. 21 CFR 1040.10 avec les divergences données
dans la « Notice laser n°50 » du 24 juin 2007.

 Ne regardez jamais directement le faisceau laser ou dans la direction de fais-

ceaux laser réfléchis !
Regarder longtemps dans la trajectoire du faisceau peut endommager la réti­ne.

 Ne dirigez pas le faisceau laser de l'appareil vers des personnes !
 Si le faisceau laser est dirigé vers une personne par inadvertance, interrom-

pez-le à l'aide d'un objet opaque non réfléchissant.

 Lors du montage et de l'alignement de l'appareil, évitez toute réflexion du

faisceau laser sur des surfaces réfléchissantes !

 ATTENTION ! L'utilisation de dispositifs de manipulation ou d'alignement

autres que ceux qui sont préconisés ici ou l'exécution de procédures diffé­rentes de celles qui sont indiquées peuvent entraîner une exposition à des
rayonnements dangereux.

 Veuillez respecter les directives légales et locales de protection laser.
 Aucune intervention ni modification n'est autorisée sur l'appareil.

L'appareil ne contient aucune pièce que l'utilisateur doive régler ou entretenir.
Toute réparation doit exclusivement être réalisée par Leuze electronic
GmbH + Co. KG.

33

FR

REMARQUE

1

Mettre en place les panneaux d'avertissement et les plaques indicatrices de
laser !

Des panneaux d'avertissement et des plaques indicatrices de laser sont placés
sur l'appareil (voir page 2) :

A Orifice de sortie du faisceau laser
B Panneau d'avertissement du laser
C Plaque indicatrice de laser avec paramètres du laser

Des panneaux d'avertissement et des plaques indicatrices de laser (autocollants)
en plusieurs langues sont joints en plus à l'appareil (voir page 3).

 Apposez la plaque indicatrice dans la langue du lieu d'utilisation sur l'appa-

reil.
En cas d'installation de l'appareil aux États-Unis, utilisez l'autocollant portant
l'annotation « Complies with 21 CFR 1040.10 ».

 Si l'appareil ne comporte aucun panneau (p. ex. parce qu'il est trop petit) ou

que les panneaux sont cachés en raison des conditions d'installation, dispo­sez les panneaux d'avertissement et les plaques indicatrices à proximité de
l'appareil.
Disposez les panneaux d'avertissement et les plaques indicatrices de façon
à ce qu'ils puissent être lus sans qu'il soit nécessaire de s'exposer au rayon­nement laser de l'appareil ou autre rayonnement optique.

1

1

34

FR

Mise en service

3

LEUZE

2

Montage

Montage à l'aide d'alésages pour vis M 4 dans le boîtier ou à l'aide d'un système
de fixation (accessoire).

A Connecteur orientable sur 90°
B Diodes témoin : B1 - LED d'état, B2 - LED décodeur
C Rayon laser
D Axe optique

REMARQUE

L'indice de protection IP 67 n'est atteint que si le connecteur est bien vissé.

Raccordement électrique – Mise en service avec les réglages d'usine

 Raccorder l'alimentation en tension 5VCC, évent. l'entrée de commutation et

l'interface RS 232.

 Lancer le programme de manipulation BCLconfig de Leuze sur le terminal/PC.
 Appeler la fonction Terminal BCL 8 du BCLconfig.
 Allumer la tension d'alimentation, la LED de statut doit s'allumer en vert.
 Activer le scanner via l'entrée de commutation ou par l'instruction RS 232 « + ».

Le laser se met en marche.

 Présenter le spécimen de code à barres « LEUZE » suivant au BCL 8 à une dis-

tance d'environ 70 … 80mm.

Si la lecture est réussie, le rayon laser est coupé et le résultat de la lecture
représenté à l'écran.

 Quitter la porte de lecture en retirant le signal d'entrée de commutation ou par

l'instruction RS 232 « - ».

35

FR

LED de signalisation

SERVICE

Verte, clignotante Phase d'initialisation

LED d'état

LED décodeur

REMARQUE

Mode maintenance

 Si des paramètres d'interface ont été changés, lire le code à barres

« SERVICE » suivant lors de la mise sous tension d'alimentation.
En mode de maintenance, la LED de statut clignote en orange.

Verte, lumière permanente État prêt au fonctionnement
Rouge, clignotante 200ms Avertissement
Rouge, lumière permanente Erreur, pas de fonction
Orange, clignotante 200 ms Mode de maintenance
Verte, allumée 200 ms Lecture réussie
Rouge, 200ms éteinte Pas de résultat de lecture
Orange, lumière permanente Porte de lecture active

4

Champ de lecture

A distance du BCL 8 au code à barres
B ouverture du champ de lecture

36

FR

Mise hors service, entretien

ATTENTION

 N'ouvrez en aucun cas l'appareil vous-même ! Des rayonnements laser ris-

quent sinon de se propager hors de l'appareil de façon incontrôlée. Le boîtier
du BCL 8 ne contient aucune pièce que l'utilisateur doive régler ou entretenir.
Si vous ne parvenez pas à éliminer certains incidents, mettez l'appareil hors
service et protégez-le contre toute remise en marche involontaire.

 Lorsque vous transportez et stockez l'appareil, emballez-le pour le protéger

des chocs et de l'humidité. L'emballage original offre une protection optima­le. Veillez à respecter les conditions ambiantes autorisées spécifiées dans les
caractéristiques techniques.

 Pour le nettoyage des appareils, n'utilisez aucun produit nettoyant agressif

tels que des dissolvants ou de l'acétone.

Caractéristiques techniques

REMARQUE

Caractéristiques techniques

 Vous trouverez d'autres caractéristiques techniques et remarques concer-

nant l'utilisation de l'appareil dans la description technique.

Tension d'alimentation
Consommation de courant (bloc d'alimentation

conseillé)
Source lumineuse / longueur d'onde Laser / 655nm
Classe laser 2 (selon CEI 60825-1:2007), voir
Vitesse de balayage Optique M : 600 balayages/s,

Sortie du faisceau Frontale ou latérale avec un miroir de renvoi
Distance de lecture Voir
Résolution Optique M : m = 0,15

1)

4,75 … 5,5V DC (PELV)
250mA max. (2 W)

Optique N : 500 balayages/s

4

Optique N : m = 0,127

…

0,5mm / 6…20mil,

…

1

0,4mm / 5…16mil

37

FR

Types de code 2/5 Interleaved,

2

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,

Code 93
Type d'interface RS 232
Vitesse de transmission 4800 … 57600Bd
Format de données Bit de données : 7, 8

Interface de maintenance (format des données
fixe)

Protocoles Protocole à trame avec/sans acquittement,

Entrée/sortie de commutation 1 entrée de commutation 5VCC

Parité : aucune, paire, impaire

Bits d'arrêt : 1, 2

RS 232, 9600Bd, 8 bits, sans parité,

1 bit d'arrêt ; <STX> data <CR><LF>

handshake logiciel X ON / X OFF

ou

1 sortie de commutation 5 … 30V, 20mA
Indice de protection IP 67
Niveau d'isolation électrique III
Boîtier Zinc moulé sous pression
Poids Env. 70 g
Dimensions Voir
Température ambiante utilisation/stockage 0°C … +40°C / -20°C … +60°C
Humidité rel. de l'air (sans condensation) 90% max.
Vibrations CEI 60068-2-6, test Fc
Chocs CEI 60068-2-27, Test Ea
Compatibilité électromagnétique EN 55022, CEI 61000-4-2, -3, -4, -6
Conformité CE, FCC Class B, CDRH
Homologations UL 60950-1, CSA C22.2 No. 60950-1

1) Pour les applications UL : uniquement pour l'utilisation dans des circuits électriques

de « classe 2 » selon NEC

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

38

IT

Sicurezza

Il presente sensore è stato sviluppato, costruito e controllato conformemente alle
vigenti norme di sicurezza. ed è conforme allo stato attuale della tecnica.

Uso conforme

I lettori di codici a barre della serie BCL 8 sono concepiti come scanner stazionari
con decodificatore integrato per tutti i comuni codici a barre per il riconoscimento
automatico di oggetti.

Campi d'applicazione

I lettori di codici a barre della serie BCL 8 sono previsti per i seguenti campi di
impiego:

- In macchine etichettatrici ed imballatrici

- In apparecchi di analisi

- Per compiti di lettura di codici a barre con spazio critico

- Nel flusso di materiale

- Nell'industria farmaceutica

- Nella robotica e nella tecnica di automazione

ATTENZIONE

Rispettare l'uso conforme!

 Utilizzare l'apparecchio solo conformemente all'uso previsto. La protezione

del personale addetto e dell'apparecchio non è garantita se l'apparecchio
non viene impiegato conformemente al suo regolare uso.
Leuze electronic GmbH + Co. KG non risponde di danni derivanti da un uso
non conforme.

 Leggere la presente descrizione tecnica prima della messa in servizio

dell'apparecchio. L'uso conforme comprende la conoscenza della presente
descrizione tecnica.

AVVISO

Rispettare le disposizioni e le prescrizioni!

 Rispettare anche le disposizioni di legge localmente vigenti e le prescrizioni

di legge sulla sicurezza del lavoro.

Uso non conforme prevedibile

Qualsiasi utilizzo diverso da quello indicato nell'«Uso conforme» o che va al di là di
questo utilizzo viene considerato non conforme.

L'uso dell'apparecchio non è ammesso in particolare nei seguenti casi:

- In ambienti con atmosfera esplosiva

- in circuiti orientati alla sicurezza

-A scopi medici

39

IT

AVVISO

Nessun intervento o modifica sull'apparecchio!

 Non effettuare alcun intervento e modifica sull'apparecchio.

Interventi e modifiche all'apparecchio non sono consentiti.
L'apparecchio non deve essere aperto. in quanto non contiene componenti
regolabili o sottoponibili a manutenzione dall'utente.
Tutte le riparazioni devono essere effettuate esclusivamente da
Leuze electronic GmbH + Co. KG.

Persone qualificate

Il collegamento, il montaggio, la messa in servizio e la regolazione dell'apparecchio
devono essere eseguiti solo da persone qualificate.
Condizioni preliminari per le persone qualificate:

- Dispongono di una formazione tecnica idonea.

- Conoscono le norme e disposizioni in materia di protezione e sicurezza sul la­voro.

- Conoscono la descrizione tecnica dell'apparecchio.

- Sono stati addestrati dal responsabile nel montaggio e nell'uso dell'apparec­chio.

Elettricisti specializzati

I lavori elettrici devono essere eseguiti solo da elettricisti specializzati.
A seguito della loro formazione professionale, delle loro conoscenze ed esperienze

così come della loro conoscenza delle norme e disposizioni valide in materia, gli
elettricisti specializzati sono in grado di eseguire lavori sugli impianti elettrici e di
riconoscere autonomamente i possibili pericoli.
In Germania gli elettricisti devono soddisfare i requisiti previsti dalle norme antin­fortunistiche BGV A3 (ad es. perito elettrotecnico). In altri paesi valgono le rispettive
disposizioni che vanno osservate.

Esclusione della responsabilità

Leuze electronic GmbH + Co. KG declina qualsiasi responsabilità nei seguenti casi:

- L'apparecchio non viene usato in modo conforme.

- Non viene tenuto conto di applicazioni errate ragionevolmente prevedibili.

- Il montaggio ed il collegamento elettrico non vengono eseguiti correttamente.

- Vengono apportate modifiche (ad es. costruttive) all'apparecchio.

40

IT

Norme di sicurezza relative al laser

ATTENZIONE RADIAZIONE LASER – CLASSE LASER 2

Non esporre mai gli occhi al raggio!

L'apparecchio soddisfa i requisiti conformemente alla IEC 60825-1:2007
(EN 60825-1:2007) per un prodotto della classe laser 2 nonché le disposizioni
previste dalla U.S. 21 CFR 1040.10 ad eccezione delle differenze previste dalla
«Laser Notice No. 50» del 24.06.2007.

 Non guardare mai direttamente il raggio laser o in direzione di raggi laser

riflessi!
L'osservazione prolungata con occhi nella traiettoria del raggio laser può
danneggiare la retina.

 Non puntare mai il raggio laser dell'apparecchio su persone!
 Interrompere il raggio laser con un oggetto opaco non riflettente, se il raggio

laser è stato involontariamente puntato su una persona.

 Per il montaggio e l'allineamento dell'apparecchio evitare riflessioni del rag-

gio laser su superfici riflettenti!

 ATTENZIONE! Se si usano apparecchi di comando o di regolazione diversi da

quelli qui indicati o se si adottano altri metodi di funzionamento, si possono
presentare situazioni pericolose dovute all’esposizione alla radiazione.

 Rispettare le norme generali e locali in vigore sulla protezione per apparecchi

laser.

 Interventi e modifiche all'apparecchio non sono consentiti.

L'apparecchio non contiene componenti che possono essere regolati o sot­toposti a manutenzione dall'utente.
Tutte le riparazioni devono essere effettuate esclusivamente da
Leuze electronic GmbH + Co. KG.

41

IT

AVVISO

1

1

Applicare segnali di pericolo e targhette di avvertimento laser!

Sull'apparecchio sono applicati segnali di pericolo e targhette di avvertimento
laser (vedi a pagina 2):

Inoltre sono acclusi all'apparecchio segnali di pericolo e targhette di avverti­mento laser autoadesivi (etichette) in più lingue (vedi a pagina 3‚).

 Applicare sull'apparecchio la targhetta di avvertimento laser nella lingua cor-

 Applicare i segnali di pericolo e le targhette di avvertimento laser nelle vici-

1

A Apertura di emissione laser
B Segnale di pericolo laser
C Targhetta di avvertimento laser con i parametri del laser

rispondente al luogo di utilizzo.
In caso di utilizzo dell'apparecchio negli Stati Uniti utilizzare l'etichetta con
l'indicazione «Complies with 21 CFR 1040.10».

nanze dell'apparecchio nel caso non vi sia alcuna etichetta sull'apparecchio
(ad es. perché le dimensioni ridotte dell'apparecchio non lo permettono) o in
caso i segnali di pericolo e le targhette di avvertimento laser applicati
sull'apparecchio siano nascosti a causa della situazione di montaggio.
Applicare i segnali di pericolo e le targhette di avvertimento laser in modo tale
che possano essere letti senza che sia necessario esporsi alla radiazione
laser dell'apparecchio o ad altra radiazione ottica.

42

IT

Messa in servizio

3

LEUZE

2

Montaggio

Montaggio con viti M4 attraverso i fori nell'alloggiamento o mediante sistema di fis­saggio (accessori).

A Connettore girevole, spostabile di 90 °
B Diodi di segnalazione: B1 - LED di stato, B2 - LED Decode
C Raggio laser
D Asse ottico

AVVISO

Il grado di protezione IP 67 si ottiene solo con connettore avvitato!

Collegamento elettrico – Messa in servizio con impostazioni predefinite

 Collegare la tensione di alimentazione a 5 V CC e, se necessario, l'ingresso di

commutazione e l'interfaccia RS 232.

 Sul terminale/PC lanciare il programma operativo Leuze BCLconfig.
 Richiamare la funzione BCL 8 Terminal di BCLconfig.
 Attivare la tensione di alimentazione; il LED di stato deve accendersi in verde.
 Attivare lo scanner con l'ingresso di commutazione o il comando RS 232 «+».

Il laser si accende.

 Presentare il successivo codice a barre campione «LEUZE» al BCL 8 alla

distanza di 70 … 80mm.

Se la lettura avviene correttamente, il raggio laser si disattiva ed il risultato della
lettura compare sullo schermo.

 Chiudere la porta di lettura annullando il segnale dell'ingresso di commutazione

o con il comando RS 232 «-».

43

IT

Indicatori LED

ASSISTENZA

Verde, lampeggiante Fase di inizializzazione
Verde, costantemente acceso Stato di stand-by

LED di stato

LED Decode

AVVISO

Modalità di assistenza

 Dopo aver modificato i parametri dell'interfaccia, leggere il successivo codice

a barre «SERVICE» all'applicazione della tensione di alimentazione.
Nella modalità di manutenzione il LED di stato lampeggia arancione.

Rosso, lampeggiante 200ms Warning
Rosso, luce permanente Errore, nessuna funzione
Arancione, lampeggiante

200ms
Verde, acceso 200ms Lettura riuscita
Rosso, spento 200ms Lettura senza risultato
Arancione, luce permanente Porta di lettura attiva

Servizio di assistenza

4

Campo di lettura

A Distanza del BCL 8 dal codice a barre
B Larghezza del campo di lettura

44

IT

Messa fuori servizio, manutenzione

ATTENZIONE

 Non aprire mai l'apparecchio da soli! Esiste altrimenti il rischio che la radia-

zione laser fuoriesca in modo incontrollato dall'apparecchio. L'alloggiamento
del BCL 8 non contiene componenti che l'utente debba regolare o sottoporre
a manutenzione. Se non è possibile eliminare le anomalie, l'apparecchio va
messo fuori servizio e protetto per impedirne la rimessa in servizio non inten­zionale.

 L'imballaggio dell'apparecchio per il trasporto e l'immagazzinamento dovrà

essere antiurto e protetto dall'umidità. La confezione originale fornisce la pro­tezione ottimale. Rispettare le condizioni ambientali consentite così come
specificate nei dati tecnici.

 Per pulire gli apparecchi non usare detergenti aggressivi come diluenti o ace-

tone.

Dati tecnici

AVVISO

Dati tecnici

 Nella descrizione tecnica è possibile trovare ulteriori indicazioni e dati tecnici

per l'utilizzo dell'apparecchio.

Tensione di esercizio
Corrente assorbita (alimentatore raccomandato) Max. 250mA (2 W)
Sorgente luminosa / Lunghezza d'onda Laser / 655nm
Classe laser 2 (a norme IEC 60825-1:2007), vedi
Velocità di tasteggio Ottica M: 600 scan/s,

Fuoriuscita del fascio Frontale o laterale con specchio deflettore
Distanza di lettura vedi
Risoluzione Ottica M: m = 0,15

1)

4,75 … 5,5V CC (PELV)

ottica N: 500 scan/s

4

ottica N: m = 0,127

…

0,5mm / 6…20mil,

…

0,4mm / 5…16mil

1

45

IT

Tipi di codice 2/5 Interleaved,

2

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,

Code 93
Tipo di interfaccia RS 232
Baud rate 4800 … 57600Bd
Formato dei dati Bit dati: 7, 8

Interfaccia di manutenzione (formato fisso dei dati) RS 232, 9600Bd, 8 bit, nessuna parità,

Protocolli Protocollo frame con/senza conferma,

Ingr./usc. commutazione 1 ingresso di commutazione 5VCC

Parità: nessuna, pari, dispari

Stop bit: 1, 2

1 stop bit; <STX> data <CR>< LF>

handshake software X ON / X OFF

o

1 uscita di commutazione 5 … 30 V, 20mA
Grado di protezione IP 67
Classe di protezione VDE III
Alloggiamento Zinco pressofuso
Peso Circa 70g
Dimensioni Vedi
Temp. ambiente esercizio/magazzino 0°C … +40°C / -20°C … +60°C
Umidità relativa dell'aria (non condensante) Max. 90 %
Vibrazione IEC 60068-2-6, Test Fc
Urto IEC 60068-2-27, Test Ea
Compatibilità elettromagnetica EN 55022, IEC 61000-4-2, -3, -4, -6
Conformità CE, FCC Class B, CDRH
Omologazioni UL 60950-1, CSA C22.2 No. 60950-1

1) Per applicazioni UL: solo per l'utilizzo in circuiti «Class 2» secondo NEC

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

46

PT

Segurança

O presente sensor foi desenvolvido, produzido e inspecionado tendo em conside­ração as normas de segurança válidas. Ele corresponde ao atual estado da
técnica.

Utilização prevista

Os leitores de códigos de barras da série BCL 8 estão concebidos como scanners
fixos com decodificador integrado para todos os códigos de barras comuns para
efeitos de detecção automática de objetos.

Campos de aplicação

Os leitores de códigos de barras da série BCL 8 estão concebidos para os seguin­tes campos de aplicação:

- Em rotuladoras e máquinas de embalagem

- Em analisadores automáticos

- Em tarefas de leitura de códigos de barras onde o espaço é um aspeto crítico

-No fluxo de material

- Na indústria farmacêutica

- Na robótica e tecnologia de automação

CUIDADO

Respeitar a utilização prevista!

 Aplique o aparelho apenas de acordo com a sua utilização prevista. A prote-

ção do pessoal operador e do aparelho não é garantida se o aparelho não for
aplicado de acordo com a sua utilização prevista.
A Leuze electronic GmbH + Co. KG não se responsabiliza por danos resul­tantes de uma utilização não prevista.

 Leia esta descrição técnica antes de colocar o aparelho em funcionamento.

O conhecimento da descrição técnica faz parte da utilização prevista.

NOTA

Respeitar as normas e os regulamentos!

 Tenha presente as determinações legais válidas localmente e os regulamen-

tos da associação profissional.

Aplicação imprópria previsível

Qualquer utilização que divirja da "Utilização prevista" é considerada incorreta.
Não é permitida a utilização do aparelho nas seguintes situações:

- Em áreas com atmosferas explosivas

- Em circuitos relevantes para a segurança

- Para fins medicinais

47

PT

NOTA

Não manipular nem alterar o aparelho!

 Não efetue manipulações ou modificações no aparelho.

Manipulações e alterações do aparelho não são permitidas.
O aparelho não pode ser aberto. Ele não contém nenhuma peça que deva ser
ajustada ou esteja sujeita a manutenção por parte do usuário.
Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.

Pessoas capacitadas

A conexão, montagem, colocação em funcionamento e o ajuste do aparelho ape­nas podem ser efetuados por pessoas capacitadas.

Os requisitos para pessoas capacitadas são:

- Dispor de formação técnica apropriada.

- Conhecer as regras e os regulamentos da segurança no local de trabalho.

- Conhecer a descrição técnica do aparelho.

- Ter recebido instruções sobre a montagem e operação do aparelho pelo res­ponsável.

Eletricistas

Os trabalhos elétricos apenas podem ser realizados por eletricistas.
Devido à sua formação técnica, conhecimentos e experiência, bem como devido
ao seu conhecimento das normas e disposições pertinentes, os eletricistas são
capazes de realizar trabalhos em instalações elétricas e detectar possíveis perigos.
Na Alemanha, os eletricistas devem cumprir as disposições das prescrições de
prevenção de acidentes BGV A3 (p. ex., mestre eletricista). Em outros países são

válidos os respectivos regulamentos, os quais devem ser respeitados.

Exoneração de responsabilidade

A Leuze electronic GmbH + Co. KG não é responsável nos seguintes casos:

- O aparelho não é empregado como oficialmente previsto

- Aplicações erradas, previsíveis com bom senso, não foram consideradas

- Montagem e ligação elétrica realizadas inadequadamente

- São efetuadas alterações (p. ex., estruturais) no aparelho.

48

PT

Indicações de segurança Laser

ATENÇÃO RADIAÇÃO LASER – CLASSE DE LASER 2

Não olhe para o feixe!

O aparelho cumpre os requisitos da IEC 60825-1:2007 (EN 60825-1:2007) para
um produto da classe de laser 2, bem como as disposições conforme a
U.S. 21 CFR 1040.10 com os desvios correspondentes a "Laser Notice No. 50"
de 24.06.2007.

 Nunca olhe diretamente para o feixe laser ou na direção dos feixes laser refle-

tidos!
Se olhar prolongadamente para a trajetória do feixe, existe o perigo de feri­mentos na retina.

 Nunca direcione o feixe laser do aparelho para pessoas!
 Interrompa o feixe laser com um objeto opaco, não refletor, se o feixe laser

tiver sido acidentalmente direcionado para uma pessoa.

 Durante a montagem e o alinhamento do aparelho, evite os reflexos do feixe

laser em superfícies reflexivas!

 CUIDADO! Se forem utilizados outros dispositivos de operação ou ajuste que

não os aqui indicados ou forem executados outros procedimentos, tal pode
conduzir a uma exposição perigosa à radiação.

 Observe as determinações legais locais quanto à proteção contra radiação

laser.

 Manipulações e alterações do aparelho não são permitidas.

O aparelho não contém nenhuma peça que deva ser ajustada ou esteja sujei­ta a manutenção por parte do utilizador.
Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.

49

PT

NOTA

1

1

Afixar placas de aviso e informação do laser!

No aparelho encontram-se afixadas placas de aviso e informação do laser

1

(veja na página 2):

A Orifício de saída do laser
B Placa de aviso do laser
C Placa de informação do laser com parâmetros do laser

Adicionalmente, vêm junto com o aparelho placas adesivas de aviso e informa­ção do laser (autocolantes) em vários idiomas (veja na página 3).
 Afixe no aparelho a placa de informação do laser que esteja no idioma ade-

quado para o local de utilização.
Se o aparelho for utilizado nos Estados Unidos, use o autocolante com a nota
"Complies with 21 CFR 1040.10".

 Afixe as placas de aviso e informação do laser próximo ao aparelho, caso não

estejam afixadas quaisquer placas no aparelho (p. ex., pelo fato de o apare­lho ser muito pequeno para isso) ou caso as placas de aviso e informação do
laser afixadas no aparelho fiquem tapadas devido à situação de montagem.
Afixe as placas de aviso e informação do laser de maneira a que possam ser
lidas sem a pessoa se expor à radiação laser do aparelho ou a outra radiação
óptica.

50

PT

Comissionamento

LEUZE

2

Montagem

Montagem com ajuda de perfurações no invólucro para parafusos M4 ou por meio
de sistema de fixação (acessórios).

A Conector giratório, ângulo de rotação de 90°
B Díodos indicadores: B1 - LED de status, B2 - LED de decodificação
C Feixe laser
D Eixo óptico

NOTA

O grau de proteção IP 67 será alcançado unicamente com um plugue de cone­xão parafusado!

3

Conexão eléctrica – Colocação em funcionamento com ajustes de fábrica

 Conectar fonte de tensão 5VCC, se necessário, conectar entrada de chavea-

mento e interface RS 232.

 No terminal/PC, iniciar o software de configuração BCLconfig da Leuze.
 Chamar a função BCL 8 Terminal no BCLconfig.
 Ligar a tensão de abastecimento, o LED de status deve brilhar em cor verde.
 Ativar o scanner através da entrada de chaveamento ou do comando RS 232

"+". O laser liga automaticamente.

 Colocar o seguinte código de barras de amostra "LEUZE" a uma distância de

70 … 80mm do BCL 8.

Em caso de leitura bem sucedida, o feixe laser é desligado, e o resultado da
leitura é exibido no monitor.

 Terminar a porta de leitura através do afastamento do sinal da entrada de cha-

veamento ou através do comando RS 232 "-".

51

PT

LED indicador

SERVIÇO

Verde, piscando Fase de inicialização

LED de status

LED de decodifi­cação

NOTA

Modo de serviço

 No caso de parâmetros de interface modificados, ler o seguinte código de

barras "SERVICE" no momento de aplicar a tensão de alimentação.
Quando em operação de manutenção, o LED de status pisca em cor laranja.

Luz verde cont. Pronto para operar
Vermelho, piscando 200ms Aviso
Luz vermelha cont. Erro, nenhuma função
Laranja, piscando 200ms Operação de manutenção
Luz verde cont. 200ms Leitura bem-sucedida
Vermelho, apagado 200ms Resultado de leitura nulo
Luz laranja cont. Porta de leitura ativa

4

Campo de leitura

A Distância do BCL 8 em relação ao código de barras
B Largura do campo de leitura

52

PT

Colocação fora de operação, manutenção

CUIDADO

 Nunca abra o aparelho por iniciativa própria! Caso contrário existe perigo de

saída incontrolada de radiação laser do aparelho. A carcaça do BCL 8 não
contem quaisquer peças que necessitam de manutenção ou de nova confi­guração pelo usuário. Se não for possível eliminar as avarias, o aparelho de
ser colocado fora de operação e protegido contra entrada em operação invo­luntária.

 Embale o aparelho para transporte e armazenamento de forma segura contra

choques e protegido contra umidade. A embalagem original oferece prote­ção ótima. Deve se certificar de que as condições ambientais permitidas
especificadas nos dados técnicos sejam cumpridas.

 Para limpeza dos aparelhos não utilize quaisquer produtos de limpeza agres-

sivos como diluente ou acetona.

Dados técnicos

NOTA

Dados técnicos

 Você pode consultar outros dados técnicos e indicações sobre a utilização

do aparelho na Descrição técnica.

Tensão de operação
Consumo de corrente (fonte de alimentação

recomendada)
Fonte de luz / comprimento de onda Laser / 655nm
Classe de laser 2 (conforme IEC 60825-1:2007), veja
Taxa de varredura Óptica M: 600 varreduras/s,

Saída do feixe Frontal ou lateral com espelho defletor
Distância de leitura Veja
Resolução Óptica M: m = 0,15

1)

4,75 … 5,5V CC (PELV)
Max. 250mA (2 W)

Óptica N: 500 varreduras/s

4

Óptica N: m = 0,127

…

0,5mm / 6…20mil,

…

0,4mm / 5…16mil

1

53

PT

Tipos de códigos 2/5 Interleaved,

2

Code 39,
Code 128,
EAN 128,
EAN/UPC,
EAN Adendum,
Codabar,
Pharma Code,

Code 93
Tipo de interface RS 232
Velocidade de transmissão 4800 … 57600Bd
Formato dos dados Bits de dados: 7, 8

Interface de serviço (formato de dados fixo) RS 232, 9600Bd, 8 bits, sem paridade,

Protocolos Protocolo quadro com/sem confirmação de

Entrada/saída de chaveamento 1 entrada de chaveamento 5VCC

Paridade: nenhuma, par, ímpar

Bits de parada: 1, 2

1 bit de parada; <STX> dados <CR>< LF>

handshake de software X ON / X OFF

ou

1 saída de chaveamento 5 … 30V, 20mA
Grau de proteção IP 67
Classe de proteção VDE III
Carcaça Fundição de zinco
Peso Aprox. 70 g
Dimensões Veja
Temperatura ambiente operação / estoque 0°C … +40 °C / -20 °C … +60 °C
Umidade rel. do ar (sem que haja condensação) Máx. 90%
Vibração IEC 60068-2-6, Test Fc
Choque IEC 60068-2-27, Test Ea
Compatibilidade eletromagnética EN 55022, IEC 61000-4-2, -3, -4, -6
Conformidade CE, FCC Class B, CDRH
Certificados UL 60950-1, CSA C22.2 No. 60950-1

1) Em caso de aplicações UL: somente para o emprego em circuitos de corrente de

"classe 2" de acordo com NEC

2) These bar code readers shall be used with UL Listed Cable assemblies rated 30V,

0.5A min, in the field installation, or equivalent (categories: CYJV/CYJV7 or PVVA/
PVVA7)

1) 2)

54
