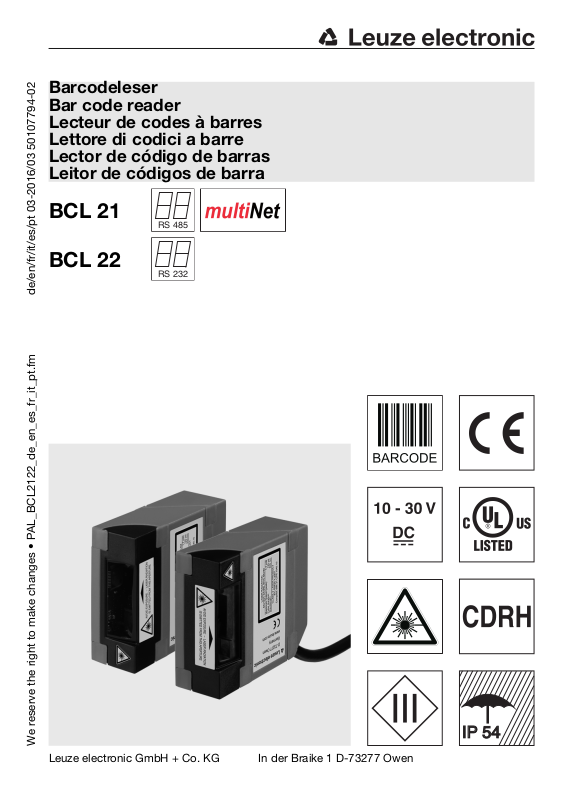

Leuze BCL 21, BCL 22 Data Sheet

Barcodeleser

RS 485

RS 232

IP 54

Bar code reader
Lecteur de codes à barres
Lettore di codici a barre
Lector de código de barras
Leitor de códigos de barra

BCL 21

BCL 22

de/en/fr/it/es/pt 03-2016/03 50107794-02

We reserve the right to make changes • PAL_BCL2122_de_en_es_fr_it_pt.fm

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen

1

A

B

C

A

B

B

B

C

2

1

AVOID EXPOSURE – LASER RADIATION

IS EMITTED FROM THIS APERTURE

EXPOSITION DANGEREUSE – UN RAYONNEMENT

LASER EST ÉMIS PAR CETTE OUVERTURE

LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN

LASER KLASSE 2

DIN EN 60825-1:2008-05

Max. Leistung (peak):
Impulsdauer:
Wellenlänge:

RADIAZIONE LASER

NON FISSARE IL FASCIO

APARRECCHIO LASER DI CLASSE 2

EN 60825-1:2007

Potenza max. (peak):
Durata dell'impulso:
Lunghezza d'onda:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

EN 60825-1:2007

Maximum Output (peak):
Pulse duration:
Wavelength:

RAYONNEMENT LASER

NE PAS REGARDER DANS LE FAISCEAU

APPAREIL À LASER DE CLASSE 2

EN 60825-1:2007

Puissance max. (crête):
Durée d`impulsion:
Longueur d`onde:

RADIACIÓN LÁSER

NO MIRAR FIJAMENTE AL HAZ

PRODUCTO LÁSER DE CLASE 2

EN 60825-1:2007

Potencia máx. (peak):
Duración del impulso:
Longitud de onda:

RADIAÇÃO LASER

NÃO OLHAR FIXAMENTE O FEIXE

EQUIPAMENTO LASER CLASSE 2

EN 60825-1:2007

Potência máx. (peak):
Período de pulso:
Comprimento de onda:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

IEC 60825-1:2007

Complies with 21 CFR 1040.10

Maximum Output (peak):
Pulse duration:
Wavelength:

䉏⏘戟⺓

▎䦃展⏘㧮

伊䉏⏘ℶ❐

GB7247.1-2012

㦏⮶戢⒉᧤⽿⋋᧥
厘⑁㖐兼㢅梃
㽱栎

1,7 mW

120 μs

655 nm

1,7 mW

120 μs

655 nm

1.7 mW
120 μs

655 nm

1,7 mW

120

μ

s

655 nm

1,7 mW

120 μs

655 nm

1,7 mW

120 μs

655 nm

1.7 mW
120 μs

655 nm

1.7 mW
120 μs

655 nm

50125572-01

3

4

253

5432

1211109SH

BCL 21 BCL 22

PIN Signal

RS 485 GND

1

SWIN1

2

RS 485 A

3

RS 485 B

4

/MA0

5

/MA1

6

/Serv

7

VIN

8

/MA4

9

SWOUT1

10
11 RxD_Serv
12 TxD_Serv
13 /MA2

/MA3

14

GNDIN

15

Shield

SH

8761

Sub-D
15-pol. - male

151413

Signal

Res.
SWIN1
RS 232 CTS
RS 232 RTS
Res.
SWOUT2
/Serv
VIN
SWIN2
SWOUT1
RS 232 RxD
RS 232 TxD
Res.
Res.
GNDIN
Shield

3

10-pol. (ZHR10)

6-pol. (ZHR6)

6

ZHR10

1
2
3
4
5
6
7
8
9

10

ZHR6

1
2
3
4
5
6

ColourPIN

br/BN
rt/RD
or/OG
ge/YE
gn/GN
bl/BU
vi/VI
gr/GY
ws/WH
SH

ws-br/WH-BN
ws-rt/WH-RD
ws-or/WH-OG
ws-ge/WH-YE
ws-gn/WH-GN
ws-sw/WH-BK

BCL 21 BCL 22

Signal Signal

RS 485 GND
RS 485 A
RS 485 B
RxD_Serv
TxD_Serv
/Serv
SWIN1
VIN
GNDIN

Shield

/MNA0
/MNA1
/MNA2
/MNA3
/MNA4
SWOUT1

Res.
RS 232 CTS
RS 232 RTS
RS 232 RxD
RS 232 TxD
/Serv
SWIN1
VIN
GNDIN

Shield

Res.
SWOUT2
Res.
Res.
SWIN2
SWOUT1

4

21200S

5

BCL 21 S M 200

M

Code 128
5 digits
M = 0,2 mm / 8 mil

xxxx

xxxx = customized version

0 = lateral beam exit
2 = frontal beam exit

0 = 0.8 m cable
1 = 3.0 m cable

2 = ZHR (PCB conn. to MA 2/MA 4…)
3 = SUB-D, 15-pole, male

N = high density
M = medium density
F = low density

S = single line scanner
R1 = raster scanner

21 = RS 485 interface
22 = RS 232 interface

Leuze

Code 128
5 digits
M = 0,5 mm / 20 mil

Leuze

7

DE

Sicherheit

Der vorliegende Sensor ist unter Beachtung der geltenden Sicherheitsnormen ent­wickelt, gefertigt und geprüft worden. Er entspricht dem Stand der Technik.

Bestimmungsgemäße Verwendung

Barcodeleser der Baureihe BCL 2x sind als stationäre Hochgeschwindigkeits­Scanner mit integriertem Decoder für alle gängigen Barcodes zur automatischen
Objekterkennung konzipiert.

Einsatzgebiete

Die Barcodeleser der Baureihe BCL 2x sind für folgende Einsatzgebiete konzipiert:

- In Etikettier- und Verpackungsmaschinen

- In Analyseautomaten

- Bei platzkritischen Strichcodeleseaufgaben

- In der Lager- und Fördertechnik, insbesondere zur Objektidentifikation auf
schnelllaufenden Förderstrecken

- In der Pharmaindustrie

VORSICHT

Bestimmungsgemäße Verwendung beachten!

 Setzen Sie das Gerät nur entsprechend der bestimmungsgemäßen Verwen-

dung ein. Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet,
wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwen­dung eingesetzt wird.
Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch
nicht bestimmungsgemäße Verwendung entstehen.

 Lesen Sie diese Technische Beschreibung vor der Inbetriebnahme des

Geräts. Die Kenntnis der Technischen Beschreibung gehört zur bestim­mungsgemäßen Verwendung.

HINWEIS

Bestimmungen und Vorschriften einhalten!

 Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vor-

schriften der Berufsgenossenschaften.

Vorhersehbare Fehlanwendung

Eine andere als die unter "Bestimmungsgemäße Verwendung" festgelegte oder
eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Unzulässig ist die Verwendung des Gerätes insbesondere in folgenden Fällen:

- in Räumen mit explosiver Atmosphäre

- in sicherheitsrelevanten Schaltungen

- zu medizinischen Zwecken

8

DE

HINWEIS

Keine Eingriffe und Veränderungen am Gerät!

 Nehmen Sie keine Eingriffe und Veränderungen am Gerät vor.

Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer
einzustellenden oder zu wartenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

Befähigte Personen

Anschluss, Montage, Inbetriebnahme und Einstellung des Geräts dürfen nur durch
befähigte Personen durchgeführt werden.
Voraussetzungen für befähigte Personen:

- Sie verfügen über eine geeignete technische Ausbildung.

- Sie kennen die Regeln und Vorschriften zu Arbeitsschutz und Arbeitssicher­heit.

- Sie kennen die Technische Beschreibung des Gerätes.

- Sie wurden vom Verantwortlichen in die Montage und Bedienung des Gerätes
eingewiesen.

Elektrofachkräfte

Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Elektrofachkräfte sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah-

rungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbststän­dig zu erkennen.
In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhütungs­vorschrift BGV A3 erfüllen (z. B. Elektroinstallateur-Meister). In anderen Ländern
gelten entsprechende Vorschriften, die zu beachten sind.

Haftungsausschluss

Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen:

- Das Gerät wird nicht bestimmungsgemäß verwendet.

- Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück­sichtigt.

- Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.

- Veränderungen (z. B. baulich) am Gerät werden vorgenommen.

9

DE

Lasersicherheitshinweise

ACHTUNG LASERSTRAHLUNG – LASER KLASSE 2

Nicht in den Strahl blicken!

Das Gerät erfüllt die Anforderungen gemäß IEC 60825-1:2007
(EN 60825-1:2007) für ein Produkt der Laserklasse 2 sowie die Bestimmungen
gemäß U.S. 21 CFR 1040.10 mit den Abweichungen entsprechend der "Laser
Notice No. 50" vom 24.06.2007.

 Schauen Sie niemals direkt in den Laserstrahl oder in die Richtung von reflek-

tierten Laserstrahlen!
Bei länger andauerndem Blick in den Strahlengang besteht die Gefahr von
Netzhautverletzungen.

 Richten Sie den Laserstrahl des Geräts nicht auf Personen!
 Unterbrechen Sie den Laserstrahl mit einem undurchsichtigen, nicht reflektie-

renden Objekt, wenn der Laserstrahl versehentlich auf einen Menschen
gerichtet wird.

 Vermeiden Sie bei Montage und Ausrichtung des Geräts Reflexionen des

Laserstrahls durch spiegelnde Oberflächen!

 VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder

Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt wer­den, kann dies zu gefährlicher Strahlungsexposition führen.

 Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestim-

mungen.

 Eingriffe und Veränderungen am Gerät sind nicht zulässig.

Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war­tenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.

10

DE

HINWEIS

1

1

1

Laserwarn- und Laserhinweisschilder anbringen!

Auf dem Gerät sind Laserwarn- und Laserhinweisschilder angebracht (siehe
auf Seite 2):

A Laseraustrittsöffnung
B Laserwarnschild
C Laserhinweisschild mit Laserparametern

Zusätzlich sind dem Gerät selbstklebende Laserwarn- und Laserhinweisschilder
(Aufkleber) in mehreren Sprachen beigelegt (siehe auf Seite 3‚).
 Bringen Sie das sprachlich zum Verwendungsort passende Laserhinweis-

schild am Gerät an.
Bei Verwendung des Geräts in den U.S.A. verwenden Sie den Aufkleber mit
dem Hinweis "Complies with 21 CFR 1040.10".

 Bringen Sie die Laserwarn- und Laserhinweisschilder in der Nähe des Geräts

an, falls auf dem Gerät keine Schilder angebracht sind (z. B. weil das Gerät
zu klein dafür ist) oder falls die auf dem Gerät angebrachten Laserwarn- und
Laserhinweisschilder aufgrund der Einbausituation verdeckt werden.
Bringen Sie die Laserwarn- und Laserhinweisschilder so an, dass man sie
lesen kann, ohne dass es notwendig ist, sich der Laserstrahlung des Geräts
oder sonstiger optischer Strahlung auszusetzen.

11

DE

Inbetriebnahme

5

2

Montage

Montage mittels Gehäusebohrungen für Schrauben M3 oder mittels Befestigungs­system BT 20 oder BT 21 (Zubehör).

D Befestigungsgewinde mit Einschraubtiefe max. 4 mm
E Optische Achse (Strahlaustritt rechtwinklig - 90 °)
F Optische Achse (Strahlaustritt gerade - 0 °)
G Laserstrahl, Öffnungswinkel parametrierbar

3

Elektrischer Anschluss – Inbetriebnahme mit Werkseinstellungen

 Montieren Sie den BCL 2x und die zugehörige Anschlusseinheit.
 Schließen Sie den BCL 2x über die Systemstecker an.
 Schließen Sie die Spannungsversorgung und ggf. die Schnittstelle und die Ein-

/Ausgänge an.

 Sobald die LED PWR/Ready grün leuchtet, aktivieren Sie den Laser über den

Eingang SE1 oder durch das Online-Kommando ’+’ über die Schnittsttelle.

 Präsentieren Sie dem BCL 2x die Beispiel-Barcodes im geeigneten Abstand

zum Lesen.

 Nach erfolgreicher Dekodierung erlischt der Laserstrahl.

LED-Anzeigen

LED-Name PWR/

LED-Farbe grün rot gelb
Zustand
keine Spannung ausausaus
Initialisierung (nach Reset) blinkend

System bereit ein ausaus
Lesetor aktiv ein ausein
Hardware-Fehler (Motor,

Laser, System defekt, etc.)
autoConfig/Teach-In blinkend

Service-Schnittstelle akti

v ein blinkend

Ready

(Takt1)

ausein -

(Takt1)

ERR/
Error

ausaus

blinkend

(Takt2)

(Takt2)

DEC/

Decode

-

-

12

DE

Typenschlüssel

4

Bitte entnehmen Sie Ihre Gerätevariante dem Typenschlüssel.

5

Beispiel-Barcodes

Außerbetriebnahme, Wartung

VORSICHT

 Öffnen Sie das Gerät in keinem Fall selbst! Es besteht ansonsten die Gefahr,

dass Laserstrahlung aus dem Gerät unkontrolliert austritt. Das Gehäuse des
BCL 2x enthält keine durch den Benutzer einzustellenden oder zu wartenden
Teile. Können Störungen nicht beseitigt werden, ist das Gerät außer Betrieb
zu setzen und gegen versehentliche Inbetriebnahme zu schützen.

 Verpacken Sie das Gerät für Transport und Lagerung stoßsicher und

geschützt gegen Feuchtigkeit. Optimalen Schutz bietet die Originalverpa­ckung. Achten Sie auf die Einhaltung der in den technischen Daten spezifi­zierten zulässigen Umgebungsbedingungen.

 Verwenden Sie zur Reinigung der Geräte keine aggressiven Reinigungsmittel

wie Verdünner oder Aceton.

13

DE

Technische Daten

2

HINWEIS

Technische Daten

 Weitere Technische Daten und Hinweise zum Gebrauch des Gerätes entneh-

men Sie bitte der Technischen Beschreibung.

Betriebsspannung ohne/mit Heizung
Leistungsaufnahme
Lichtquelle Laser
Laser Klasse 2 (nach IEC 60825-1:2007), siehe
Wellenlänge 655nm
Impulsdauer 120μs
Max. Ausgangsleistung (peak) 1,7mW
Scanrate N-Optik: 800 Scans/s,

Leseentfernung N-Optik: max. 95mm,

Auflösung N-Optik: m = 0,15 … 0,2mm,

Codearten 2/5 Interleaved,

Schnittstellentyp BCL 21…: RS 485,

Service-Schnittstelle RS 232 (9600 Bit/s, 8 Datenbits,

Schaltein-/ausgänge BCL 21…:1 / 1,

Schutzart IP 54
VDE-Schutzklasse III
Gehäuse ABS / PC, optisches Glas
Gewicht 180 … 260g
Abmessungen siehe
Umgebungstemperatur Betrieb/Lager 0°C … +40°C / -20°C … +60 °C

14

1)

10 … 30V DC (PELV, Class 2)

≤3,2W

M-Optik: 1000 Scans/s,
F-Optik: 800 Scans/s

M-Optik: max. 260mm,
F-Optik: max. 450mm,

siehe Technische Beschreibung

M-Optik: m = 0,2 … 0,8mm,
F-Optik: m = 0,5 … 1,0mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22…: RS 232,
siehe

4

1 Stoppbit, keine Parität)

BCL 22…:2 / 2

1

DE

Rel. Luftfeuchtigkeit (nicht kondensierend) max. 90%
Vibration IEC 60068-2-6, Test Fc
Schock / DauerSchock IEC 60068-2-27, Test Ea
Elektromagnetische Verträglichkeit EN 55022, IEC 61000-4-2, -3, -4 und -6
Konformität CE, FCC Class B, CDRH
Zulassungen UL 60950-1, CSA C22.2 No. 60950-1

1) Bei UL-Applikationen: nur für die Benutzung in "Class 2"-Stromkreisen nach NEC

1)

15

EN

Safety

This sensor was developed, manufactured and tested in line with the applicable
safety standards. It corresponds to the state of the art.

Intended use

Bar code readers of the BCL 2x series are conceived as stationary, high-speed
scanners with integrated decoders for all current bar codes used for automatic
object detection.

Areas of application

The bar code readers of the BCL 2x series are designed for the following areas of
application:

- Labeling and packaging machines

- Automatic analyzers

- Space-critical bar code reading tasks

- Storage and conveying engineering, in particular for object identification on
fast-moving conveyor belts

- Pharmaceutical industry

CAUTION

Observe intended use!

 Only operate the device in accordance with its intended use. The protection

of personnel and the device cannot be guaranteed if the device is operated
in a manner not complying with its intended use.
Leuze electronic GmbH + Co. KG is not liable for damages caused by
improper use.

 Read the technical description before commissioning the device. Knowledge

of this technical description is an element of proper use.

NOTE

Comply with conditions and regulations!

 Observe the locally applicable legal regulations and the rules of the employ-

er's liability insurance association.

Foreseeable misuse

Any use other than that defined under the "Approved purpose" or which goes
beyond that use is considered improper use.
In particular, use of the device is not permitted in the following cases:

- Rooms with explosive atmospheres

- In circuits which are relevant to safety

- Operation for medical purposes

16

EN

NOTE

Do not modify or otherwise interfere with the device.

 Do not carry out modifications or otherwise interfere with the device.

The device must not be tampered with and must not be changed in any way.
The device must not be opened. There are no user-serviceable parts inside.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

Competent persons

Connection, mounting, commissioning and adjustment of the device must only be
carried out by competent persons.
Prerequisites for competent persons:

- They have a suitable technical education.

- They are familiar with the rules and regulations for occupational safety and
safety at work.

- They are familiar with the technical description of the device.

- They have been instructed by the responsible person on the mounting and
operation of the device.

Certified electricians

Electrical work must be carried out by a certified electrician.
Due to their technical training, knowledge and experience as well as their familiarity
with relevant standards and regulations, certified electricians are able to perform
work on electrical systems and independently detect possible hazards.
In Germany, certified electricians must fulfill the requirements of accident-preven­tion regulations BGV A3 (e.g. electrician foreman). In other countries, there are

respective regulations that must be observed.

Disclaimer

Leuze electronic GmbH + Co. KG is not liable in the following cases:

- The device is not being used properly.

- Reasonably foreseeable misuse is not taken into account.

- Mounting and electrical connection are not properly performed.

- Changes (e.g., constructional) are made to the device.

17

EN

Laser safety notices

ATTENTION LASER RADIATION – LASER CLASS 2

Never look directly into the beam!

The device satisfies the requirements of IEC 60825-1:2007 (EN 60825-1:2007)
safety regulations for a product in laser class 2 as well as the
U.S. 21 CFR 1040.10 regulations with deviations corresponding to "Laser Notice
No. 50" from June 24th, 2007.

 Never look directly into the laser beam or in the direction of reflecting laser

beams.
If you look into the beam path over a longer time period, there is a risk of injury
to the retina.

 Do not point the laser beam of the device at persons!
 Interrupt the laser beam using a non-transparent, non-reflective object if the

laser beam is accidentally directed towards a person.

 When mounting and aligning the device, avoid reflections of the laser beam

off reflective surfaces!

 CAUTION! The use of operating or adjusting devices other than those speci-

fied here or carrying out of differing procedures may lead to dangerous expo­sure to radiation.

 Adhere to the applicable legal and local regulations regarding protection from

laser beams.

 The device must not be tampered with and must not be changed in any way.

There are no user-serviceable parts inside the device.
Repairs must only be performed by Leuze electronic GmbH + Co. KG.

18

EN

NOTE

1

1

1

Affix laser information and warning signs!

Laser warning and laser information signs are affixed to the device (see on
page 2):

A Laser aperture
B Laser warning sign
C Laser information sign with laser parameters

Also included with the device are self-adhesive laser warning and laser informa­tion signs (stick-on labels) in multiple languages (see on page 3).
 Affix the laser information sheet with the language appropriate for the place

of use to the device.
When using the device in the US, use the stick-on label with the "Complies
with 21 CFR 1040.10" notice.

 Affix the laser information and warning signs near the device if no signs are

attached to the device (e.g. because the device is too small) or if the attached
laser information and warning signs are concealed due to the installation
position.
Affix the laser information and warning signs so that they are legible without
exposing the reader to the laser radiation of the device or other optical radi­ation.

19

EN

Commissioning

5

2

Mounting

Installation via holes for M3-sized screws in the case or via a mounting system
BT 20 or BT 21 (accessory).

D Mounting thread with thread depth of max. 4mm
E Optical axis (perpendicular beam exit - 90°)
F Optical axis (straight beam exit - 0°)
G Laser beam, opening angle adjustable

3

Electrical connection – Commissioning with factory settings

 Mount the BCL 2x and the corresponding connector unit.
 Connect the BCL 2x via the system plug.
 Connect the voltage supply and, if necessary, the interface and the inputs/out-

puts.

 As soon as the green PWR/Ready LED illuminates, activate the laser via input

SE1 or with online command ’+’ via the interface.

 Hold the example bar codes at a suitable distance from the BCL 2x for read-

ing.

 The laser beam switches off following successful decoding.

LED indicators

LED name PWR/

LED color green red yellow
State
No voltage off off off
Initialization (after reset) flashing

System ready on off off
Reading gate activeon offon
Hardware error (defective motor, laser,

system, etc.)
autoConfig/teach-in flashing

Service interface active on flashing

Ready

(cycle1)

off on -

(cycle1)

ERR/
Error

off off

flashing

(cycle2)

(cycle2)

DEC/

Decode

-

-

20

EN

Part number code

4

Please refer to the part number code for your device model.

5

Example bar codes

Decommissioning, maintenance

CAUTION

 Never open the device yourself! If you do, there is a danger that laser radiation

will be emitted from the device in an uncontrollable way. The housing of the
BCL 2x does not contain any parts that need to be adjusted or serviced by
the user. If faults cannot be remedied, the device must be decommissioned
and it must be ensured that the device is not accidentally recommissioned.

 Package the device for transport and storage in such a way that is protected

against shock and humidity. The original packaging offers optimum protec­tion. Ensure compliance with the approved environmental conditions listed in
the specifications.

 Do not use aggressive cleaning agents such as thinner or acetone for clean-

ing the device.

21

EN

Technical data

NOTE

Technical data

 Additional specifications and notices for using the device can be found in the

technical description.

Operating voltage without/with heating
Power consumption
Light source Laser
Laser class 2 (in accordance with IEC 60825-1:2007),

Wavelength 655nm
Pulse duration 120μs
Maximum output (peak) 1.7mW
Scanning rate N-optics: 800 scans/s,

Reading distance N-optics: max. 95mm,

Resolution N-optics: m = 0.15 … 0.2mm,

Code types 2/5 Interleaved,

Interface type BCL 21…: RS 485,

Service interface RS 232 (9600 bit/s, 8 data bits,

Switching inputs/outputs BCL 21…:1 / 1,

Degree of protection IP 54
VDE safety class III
Housing ABS / PC, optical glass
Weight 180 … 260 g
Dimensions See

22

Ambient temp. operation/storage 0°C … +40°C/-20°C … +60°C

1)

10 … 30V DC (PELV, Class 2)

≤ 3.2W

see

1

M-optics: 1000 scans/s,
F-optics: 800 scans/s

M-optics: max. 260mm,
F-optics: max. 450mm,

see technical description

M-optics: m = 0.2 … 0.8mm,
F-optics: m = 0.5 … 1.0mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22…: RS 232,
see

4

1 stop bit, no parity)

BCL 22…:2 / 2

2

EN

Rel. air humidity (non-condensing) Max. 90%
Vibration IEC 60068-2-6, Test Fc
Shock/continuous shock IEC 60068-2-27, test Ea
Electromagnetic compatibility EN 55022, IEC 61000-4-2, -3, -4 and -6
Conformity CE, FCC Class B, CDRH
Certifications UL 60950-1, CSA C22.2 No. 60950-1

1) For UL applications: for use in class 2 circuits according to NEC only

1)

23

ES

Seguridad

Este sensor ha sido diseñado, fabricado y probado de acuerdo con las normas de
seguridad vigentes. y aplicando los últimos avances de la técnica.

Uso conforme

Los lectores de códigos de barras de la serie BCL 2x han sido concebidos para
detectar objetos automáticamente como escáneres fijos de alta velocidad con
decodificador incorporado para todos los códigos de barras habituales.

Campos de aplicación

Los lectores de códigos de barras de la serie BCL 2x están previstos para los
siguientes campos de aplicación:

- En máquinas etiquetadoras y empaquetadoras

- En analizadores automáticos

- En tareas de lectura de códigos de barras con muy poco espacio

- En la técnica de almacenamiento y manutención, particularmente para iden­tificar objetos en tramos de transporte rápido

- En la industria farmacéutica

CUIDADO

¡Atención al uso conforme!

 Emplee el equipo únicamente para el uso conforme definido. El fabricante no

garantiza la protección del personal de operación y del equipo si el equipo no
es aplicado apropiadamente para su uso conforme.
Leuze electronic GmbH + Co. KG no se responsabiliza de los daños que se
deriven de un uso no conforme a lo prescrito.

 Lea esta descripción técnica antes de la puesta en marcha del equipo. Cono-

cer la descripción técnica es indispensable para el uso conforme.

NOTA

¡Cumplir las disposiciones y las normas!

 Observar las disposiciones legales locales y las prescripciones de las asocia-

ciones profesionales que estén vigentes.

Aplicación errónea previsible

Un uso distinto al establecido en «Uso conforme a lo prescrito» o que se aleje de
ello será considerado como no conforme a lo prescrito.
No está permitido utilizar el equipo especialmente en los siguientes casos:

- En zonas de atmósfera explosiva

- en conmutaciones de seguridad

- Para fines médicos

24

ES

NOTA

¡Ninguna intervención ni alteración en el equipo!

 No realice ninguna intervención ni alteración en el equipo.

No están permitidas las intervenciones y las modificaciones en el equipo.
No se debe abrir el equipo. No contiene ninguna pieza que el usuario deba
ajustar o mantener.
Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH +
Co. KG.

Personas capacitadas

Solamente personas capacitadas realizarán la conexión, el montaje, la puesta en
marcha y el ajuste del equipo.
Requisitos para personas capacitadas:

- Poseen una formación técnica adecuada.

- Conocen las normas y prescripciones de protección y seguridad en el traba­jo.

- Se han familiarizado con la descripción técnica del equipo.

- Han sido instruidas por el responsable sobre el montaje y el manejo del equi­po.

Personal electrotécnico cualificado

Los trabajos eléctricos deben ser realizados únicamente por personal electrotéc­nico cualificado.
Gracias a su formación y experiencia especializadas, y el conocimiento de las nor­mas y disposiciones del lugar, el personal electrotécnico cualificado puede realizar
trabajos en instalaciones eléctricas y conoce los posibles peligros existentes.
En Alemania, el personal electrotécnico cualificado debe cumplir las disposiciones
del reglamento de prevención de accidentes BGV A3(p. ej. Maestro en electroins­talaciones). En otros países, debe satisfacer los reglamentos correspondientes.

Exclusión de responsabilidad

Leuze electronic GmbH + Co. KG no se hará responsable en los siguientes casos:

- El equipo no es utilizado conforme a lo prescrito.

- No se tienen en cuenta las aplicaciones erróneas previsibles.

- El montaje y la conexión eléctrica no son llevados a cabo con la debida peri­cia.

- Se efectúan modificaciones (p.ej. constructivas) en el equipo.

25

ES

Indicaciones de seguridad para láser

ATENCIÓN: RADIACIÓN LÁSER – CLASE DE LÁSER 2

¡No mire al haz de láser!

El equipo cumple los requisitos conforme a la IEC 60825-1:2007
(EN 60825-1:2007) para un producto de clase de láser 2 y las disposiciones
conforme a la U.S. 21 CFR 1040.10 con las divergencias correspondientes a la
«Laser Notice No. 50» del 24/06/2007.

 ¡No mire nunca directamente al haz de láser ni en la dirección de los haces

reflejados!
Cuando se mira prolongadamente la trayectoria del haz existe el peligro de
lesiones en la retina.

 ¡No dirija el haz de láser del equipo hacia personas!
 Interrumpa el haz de láser con un objeto opaco y no reflejante, cuando este

se haya orientado de forma involuntaria hacia personas.

 ¡Evitar durante el montaje y alineación del equipo la reflexión del haz láser en

superficies reflectoras!

 ¡ADVERTENCIA! El empleo de diferentes dispositivos de operación o de ajus-

te o el proceder de una manera diferente a la descrita aquí, puede llevar a una
peligrosa exposición de radiación.

 Observe las vigentes medidas de seguridad de láser locales.
 No están permitidas las intervenciones ni las modificaciones en el equipo.

El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener.
Una reparación solo debe ser llevada a cabo por
Leuze electronic GmbH + Co. KG.

26

ES

NOTA

1

1

1

¡Colocar las placas de advertencia de láser!

Sobre del equipo hay placas de advertencia y de aviso de láser (vea en
Página 2):

A Abertura de salida del rayo láser
B Placa de advertencia láser
C Placa de aviso de láser con parámetros de láser

Además el equipo incluye placas de advertencia y de aviso de láser autoadhesi­vas (etiquetas adhesivas) en muchas lenguas (vea en Página 3‚).
 Coloque la placa de aviso de láser correspondiente en diferentes lenguas en

el equipo en el lugar de utilización.
Para el uso de los equipos de los EEUU utilice el autoadhesivo con la indica­ción «Complies with 21 CFR 1040.10».

 Coloque las etiquetas de advertencia de láser cerca del equipo, en caso de

que no haiga ninguna etiqueta sobre del equipo (porque el equipo es dema­siado pequeño) o en caso de que las señales sean tapadas debido a la posi­ción del equipo.
Coloque las etiquetas de advertencia de láser de forma que se puedan leer,
sin que sea necesario exponerse al haz de láser del equipo o los haces ópti­cos.

27

ES

Puesta en marcha

5

2

Montaje

Montaje mediante perforaciones en la caja para tornillos M3 o mediante la sistema
de fijación BT 20 o BT 21 (accesorio).

D Rosca de fijación con profundidad de atornillado máx. 4mm
E Eje óptico (salida perpendicular del haz - 90°)
F Eje óptico (salida recta del haz - 0°)
G Haz láser, ángulo de apertura parametrizable

3

Conexión eléctrica – Puesta en marcha con ajustes de fábrica

 Monte el BCL 2x y la unidad de conexión correspondiente.
 Conecte el BCL 2x usando el conector del sistema.
 Conecte la alimentación de tensión y, en su caso, la interfaz y las entradas/sali-

das.

 En cuanto el LED PWR/Ready luzca con color verde, active el láser a través de

la entrada SE1 o usando el comando online ’+’ a través de la interfaz.

 Presente al BCL 2x los códigos de barras de ejemplo con la distancia apro-

piada para la lectura.

 Cuando se ha descodificado satisfactoriamente se apaga el haz láser.

Indicadores LED

Nombre de LED PWR/

Color del LED verde rojo amarillo
Estado
No hay tensión off off off
Inicialización (tras reset) intermitente

Sistema listo on off off
Puerta de lectura activaon offon
Error de hardware (motor, láser, siste-

ma averiado, etc.)
autoConfig/Teach-In intermitente

Interfaz de servicio activa on intermitente

Ready

(ciclo 1)

off on -

(ciclo 1)

ERR/
Error

off off

intermitente

(ciclo 2)

(ciclo 2)

DEC/

Decode

-

-

28

ES

Nomenclatura

4

Consulte la variante del equipo en la nomenclatura.

5

Ejemplo de códigos de barras

Puesta fuera de servicio, mantenimiento

CUIDADO

 No abra usted mismo el equipo en ningún caso. De lo contrario existe el ries-

go de que la radiación láser saliera de forma descontrolada del equipo. La
carcasa del BCL 2x no contiene ninguna pieza que el usuario deba ajustar o
mantener. Si no se pueden eliminar las perturbaciones, el equipo ha de ser
puesto fuera de servicio y protegido contra una posible puesta en marcha por
equivocación.

 Empaquete el equipo para el transporte y el almacenamiento a prueba de

golpes y protegido contra la humedad. El embalaje original ofrece protección
óptima. Tenga en cuenta que se cumplan las condiciones ambientales admi­sibles especificadas en los datos técnicos.

 Para limpiar los equipos, no use productos de limpieza agresivos tales como

disolventes o acetonas.

29

ES

Datos técnicos

2

NOTA

Datos técnicos

 Puede consultar más datos técnicos y indicaciones acerca del uso del equipo

en la descripción técnica.

Tensión de trabajo sin/con calefacción
Consumo de potencia
Fuente de luz Laser
Clase de láser 2 (según IEC 60825-1:2007), vea
Longitud de onda 655nm
Duración del impulso 120μs
Potencia máx. (peak) 1,7mW
Velocidad de exploración Óptica N: 800 exploraciones,

Distancia de lectura Óptica N: máx. 95mm,

Resolución Óptica N: m = 0,15 … 0,2mm,

Tipos de códigos 2/5 Interleaved,

Tipo de interfaz BCL 21…: RS 485,

Interfaz de servicio RS 232 (9600 bits, 8 bits de datos,

Entradas/salidas de conmutación BCL 21…:1 / 1,

Índice de protección IP 54
Clase de seguridad VDE III
Carcasa ABS / PC, vidrio óptico
Peso 180 … 260g
Dimensiones Vea
Temperatura ambiente operación/almacén 0°C … +40°C/-20°C … +60 °C

30

1)

10 … 30V CC (PELV, Class 2)

≤ 3,2W

Óptica M: 1000 exploraciones,
Óptica F: 800 exploraciones

Óptica M: máx. 260mm,
Óptica F: máx. 450 mm,
vea descripción técnica

Óptica M: m = 0,2 … 0,8mm,
Óptica F: m = 0,5 … 1,0 mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22…: RS 232,
vea

4

1 bit de stop, ninguna paridad)

BCL 22…:2 / 2

1

ES

Humedad relativa del aire (sin condensación) Máx. 90%
Vibración IEC 60068-2-6, Test Fc
Choque/impacto permanente IEC 60068-2-27, Test Ea
Compatibilidad electromagnética EN 55022, IEC 61000-4-2, -3, -4 y -6
Conformidad CE, FCC Class B, CDRH
Certificaciones UL 60950-1, CSA C22.2 No. 60950-1

1) En aplicaciones UL: sólo para el empleo en circuitos de corriente «Class 2» según
NEC

1)

31

FR

Sécurité

Le présent capteur a été développé, produit et testé dans le respect des normes
de sécurité en vigueur. Il a été réalisé avec les techniques les plus modernes.

Utilisation conforme

Les lecteurs de codes à barres de la série BCL 2x sont des scanners stationnaires
ultrarapides avec décodeur intégré. Ils sont conçus pour la reconnaissance auto­matique d'objets et connaissent tous les formats de codes à barres courants.

Domaines d'application

Les lecteurs de codes à barres de la série BCL 2x se prêtent aux applications
suivantes :

- dans des machines d'étiquetage et d'emballage

- dans des automates d'analyse

- pour la lecture de codes à barres dans des emplacements exigus

- pour le stockage et le transport, et en particulier pour l'identification d'objets
sur des chaînes de transport rapides

- dans l'industrie pharmaceutique

ATTENTION

Respecter les directives d'utilisation conforme !

 Employez toujours l'appareil dans le respect des directives d'utilisation

conforme. La protection de l'utilisateur et de l'appareil n'est pas garantie si
l'appareil n'est pas employé conformément aux directives d'utilisation
conforme.
La société Leuze electronic GmbH + Co. KG décline toute responsabilité en
cas de dommages résultant d'une utilisation non conforme.

 Lisez la présente description technique avant de mettre l'appareil en service.

L'utilisation conforme suppose d'avoir pris connaissance de cette descrip­tion technique.

REMARQUE

Respecter les décrets et règlements !

 Respectez les décrets locaux en vigueur, ainsi que les règlements des corpo-

rations professionnelles.

Emplois inadéquats prévisibles

Toute utilisation ne répondant pas aux critères énoncés au paragraphe « Utilisation
conforme » ou allant au-delà de ces critères n'est pas conforme.
En particulier, les utilisations suivantes de l'appareil ne sont pas permises :

- dans des pièces à environnement explosif

- dans des câblages de haute sécurité

- à des fins médicales

32

FR

REMARQUE

Interventions et modifications interdites sur l'appareil !

 N'intervenez pas sur l'appareil et ne le modifiez pas.

Aucune intervention ni modification n'est autorisée sur l'appareil.
Ne jamais ouvrir l'appareil. Il ne contient aucune pièce que l'utilisateur doive
régler ou entretenir.
Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH
+ Co. KG.

Personnes qualifiées

Seules des personnes qualifiées sont autorisées à effectuer le raccordement, le
montage, la mise en service et le réglage de l'appareil.
Conditions pour les personnes qualifiées :

- Elles ont bénéficié d'une formation technique appropriée.

- Elles connaissent les règles et dispositions applicables en matière de protec­tion et de sécurité au travail.

- Elles connaissent la description technique de l'appareil.

- Elles ont été instruites par le responsable en ce qui concerne le montage et
la manipulation de l'appareil.

Experts en électrotechnique

Les travaux électriques ne doivent être réalisés que par des experts en électrotech­nique.
Les experts en électrotechnique sont des personnes qui disposent d'une formation
spécialisée, d'une expérience et de connaissances suffisantes des normes et dis­positions applicables pour être en mesure de travailler sur des installations électri­ques et de reconnaître par elles-mêmes les dangers potentiels.

En Allemagne, les experts en électrotechnique doivent satisfaire aux dispositions
du règlement de prévention des accidents BGV A3 (p. ex. diplôme d'installateur­électricien). Dans les autres pays, les dispositions correspondantes en vigueur doi­vent être respectées.

Exclusion de responsabilité

Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas
suivants :

- L'appareil n'est pas utilisé de façon conforme.

- Les emplois inadéquats raisonnablement prévisibles ne sont pas pris en
compte.

- Le montage et le raccordement électrique ne sont pas réalisés par un person­nel compétent.

- Des modifications (p. ex. de construction) sont apportées à l'appareil.

33

FR

Consignes de sécurité laser

ATTENTION RAYONNEMENT LASER – LASER DE CLASSE 2

Ne pas regarder dans le faisceau !

L'appareil satisfait aux exigence de la norme CEI 60825-1:2007
(EN 60825-1:2007) imposées à un produit de la classe laser 2, ainsi qu'aux
règlements de la norme U.S. 21 CFR 1040.10 avec les divergences données
dans la « Notice laser n°50 » du 24 juin 2007.

 Ne regardez jamais directement le faisceau laser ou dans la direction de fais-

ceaux laser réfléchis !
Regarder longtemps dans la trajectoire du faisceau peut endommager la réti­ne.

 Ne dirigez pas le faisceau laser de l'appareil vers des personnes !
 Si le faisceau laser est dirigé vers une personne par inadvertance, interrom-

pez-le à l'aide d'un objet opaque non réfléchissant.

 Lors du montage et de l'alignement de l'appareil, évitez toute réflexion du

faisceau laser sur des surfaces réfléchissantes !

 ATTENTION ! L'utilisation de dispositifs de manipulation ou d'alignement

autres que ceux qui sont préconisés ici ou l'exécution de procédures diffé­rentes de celles qui sont indiquées peuvent entraîner une exposition à des
rayonnements dangereux.

 Veuillez respecter les directives légales et locales de protection laser.
 Aucune intervention ni modification n'est autorisée sur l'appareil.

L'appareil ne contient aucune pièce que l'utilisateur doive régler ou entretenir.
Toute réparation doit exclusivement être réalisée par Leuze electronic
GmbH + Co. KG.

34

FR

REMARQUE

1

1

Mettre en place les panneaux d'avertissement et les plaques indicatrices de
laser !

Des panneaux d'avertissement et des plaques indicatrices de laser sont placés
sur l'appareil (voir page 2) :

A Orifice de sortie du faisceau laser
B Panneau d'avertissement du laser
C Plaque indicatrice de laser avec paramètres du laser

Des panneaux d'avertissement et des plaques indicatrices de laser (autocollants)
en plusieurs langues sont joints en plus à l'appareil (voir page 3).

 Apposez la plaque indicatrice dans la langue du lieu d'utilisation sur l'appa-

reil.
En cas d'installation de l'appareil aux États-Unis, utilisez l'autocollant portant
l'annotation « Complies with 21 CFR 1040.10 ».

 Si l'appareil ne comporte aucun panneau (p. ex. parce qu'il est trop petit) ou

que les panneaux sont cachés en raison des conditions d'installation, dispo­sez les panneaux d'avertissement et les plaques indicatrices à proximité de
l'appareil.
Disposez les panneaux d'avertissement et les plaques indicatrices de façon
à ce qu'ils puissent être lus sans qu'il soit nécessaire de s'exposer au rayon­nement laser de l'appareil ou autre rayonnement optique.

1

35

FR

Mise en service

5

2

Montage

Montage à l'aide d'alésages pour vis M3 dans le boîtier ou à l'aide du système de
fixation BT 20 ou BT 21 (accessoire).

D Taraudages de fixation de profondeur filetée max. 4mm
E Axe optique (sortie perpendiculaire du faisceau - 90°)
F Axe optique (sortie droite du faisceau - 0 °)
G Rayon laser, angle d'ouverture paramétrable

3

Raccordement électrique – Mise en service avec les réglages d'usine

 Montez le BCL 2x et l'unité de branchement correspondante.
 Raccordez le BCL 2x à l'aide de la prise système.
 Raccordez l'alimentation en tension et, le cas échéant, l'interface et les entrées/

sorties.

 Dès que la LED PWR/Ready s'allume en vert, activez le laser via l'entrée SE1

ou à l'aide de la commande en ligne ’+’ via l'interface.

 Présentez au BCL 2x les codes à barre d'exemple à une distance adaptée

pour lecture.

 Après un décodage réussi, le rayon laser s'éteint.

LED de signalisation

Nom de la LED PWR/

Couleur de la LED verte rouge jaune
État
Pas de tension éteinte éteinte éteinte
Initialisation (après RAZ) clignotante

Système prêt active éteinte éteinte
Porte de lecture active active éteinte active
Erreur matérielle (moteur,

laser, système défectueux, etc.)
autoConfig/auto-apprentissage clignotante

Interface de maintenance acti

ve active clignotante

Ready

(fréquence1)

Éteinte active-

(fréquence1)

ERR/

Error

éteinte éteinte

clignotante

(fréquence2)

(fréquence2)

DEC/

Decode

-

-

36

FR

Code de désignation

4

5

Pour connaître votre modèle d'appareil, veuillez vous reporter au code de désigna­tion.

Exemples de codes à barres

Mise hors service, entretien

ATTENTION

 N'ouvrez en aucun cas l'appareil vous-même ! Des rayonnements laser ris-

quent sinon de se propager hors de l'appareil de façon incontrôlée. Le boîtier
du BCL 2x ne contient aucune pièce que l'utilisateur doive régler ou entrete­nir. Si vous ne parvenez pas à éliminer certains incidents, mettez l'appareil
hors service et protégez-le contre toute remise en marche involontaire.

 Lorsque vous transportez et stockez l'appareil, emballez-le pour le protéger

des chocs et de l'humidité. L'emballage original offre une protection optima­le. Veillez à respecter les conditions ambiantes autorisées spécifiées dans les
caractéristiques techniques.

 Pour le nettoyage des appareils, n'utilisez aucun produit nettoyant agressif

tels que des dissolvants ou de l'acétone.

37

FR

Caractéristiques techniques

2

REMARQUE

Caractéristiques techniques

 Vous trouverez d'autres caractéristiques techniques et remarques concer-

nant l'utilisation de l'appareil dans la description technique.

Tension d'alimentation sans/avec chauffage
Consommation
Source lumineuse Laser
Classe laser 2 (selon CEI 60825-1:2007), voir
Longueur d'onde 655nm
Durée d`impulsion 120μs
Puissance max. (crête) 1,7mW
Vitesse de balayage Optique N : 800 balayages/s,

Distance de lecture Optique N : 95 mm max.,

Résolution Optique N : m = 0,15 … 0,2mm,

Types de code 2/5 entrelacé,

Type d'interface BCL 21… :RS 485,

Interface de maintenance RS 232 (9600 bit/s, 8 bits de données,

Entrées / sorties de commutation BCL 21… :1 / 1,

Indice de protection IP 54
Niveau d'isolation électrique III
Boîtier ABS / PC, verre optique
Poids 180 … 260g
Dimensions Voir
Température ambiante utilisation/stockage 0°C … +40 °C/-20°C … +60°C

38

1)

10 … 30V CC (TBTP, classe 2)

≤ 3,2W

Optique M : 1000 balayages/s,
Optique F : 800 balayages/s

Optique M : 260mm max.,
Optique F : 450mm max.,
voir la description technique

Optique M : m = 0,2 … 0,8mm,
Optique F : m = 0,5 … 1,0mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22… : RS 232,
voir

4

1 bit d'arrêt, pas de parité)

BCL 22… :2 / 2

1

FR

Humidité rel. de l'air (sans condensation) 90% max.
Vibrations CEI 60068-2-6, test Fc
Chocs/chocs répétés CEI 60068-2-27, Test Ea
Compatibilité électromagnétique EN 55022, CEI 61000-4-2, -3, -4 et -6
Conformité CE, FCC Class B, CDRH
Homologations UL 60950-1, CSA C22.2 No. 60950-1

1) Pour les applications UL : uniquement pour l'utilisation dans des circuits électriques
de « classe 2 » selon NEC

1)

39

IT

Sicurezza

Il presente sensore è stato sviluppato, costruito e controllato conformemente alle
vigenti norme di sicurezza. ed è conforme allo stato attuale della tecnica.

Uso conforme

I lettori di codici a barre della serie BCL 2x sono concepiti come scanner stazionari
ad alta velocità con decodificatore integrato per tutti i comuni codici a barre per il
riconoscimento automatico di oggetti.

Campi d'applicazione

I lettori di codici a barre della serie BCL 2x sono previsti per i seguenti campi di
impiego:

- In macchine etichettatrici ed imballatrici

- In apparecchi di analisi

- Per compiti di lettura di codici a barre con spazio critico

- Nella tecnica di immagazzinamento e di trasporto, in particolare nell'identifi­cazione di oggetti su veloci linee di trasporto

- Nell'industria farmaceutica

ATTENZIONE

Rispettare l'uso conforme!

 Utilizzare l'apparecchio solo conformemente all'uso previsto. La protezione

del personale addetto e dell'apparecchio non è garantita se l'apparecchio
non viene impiegato conformemente al suo regolare uso.
Leuze electronic GmbH + Co. KG non risponde di danni derivanti da un uso
non conforme.

 Leggere la presente descrizione tecnica prima della messa in servizio

dell'apparecchio. L'uso conforme comprende la conoscenza della presente
descrizione tecnica.

AVVISO

Rispettare le disposizioni e le prescrizioni!

 Rispettare anche le disposizioni di legge localmente vigenti e le prescrizioni

di legge sulla sicurezza del lavoro.

Uso non conforme prevedibile

Qualsiasi utilizzo diverso da quello indicato nell'«Uso conforme» o che va al di là di
questo utilizzo viene considerato non conforme.

L'uso dell'apparecchio non è ammesso in particolare nei seguenti casi:

- In ambienti con atmosfera esplosiva

- in circuiti orientati alla sicurezza

-A scopi medici

40

IT

AVVISO

Nessun intervento o modifica sull'apparecchio!

 Non effettuare alcun intervento e modifica sull'apparecchio.

Interventi e modifiche all'apparecchio non sono consentiti.
L'apparecchio non deve essere aperto. in quanto non contiene componenti
regolabili o sottoponibili a manutenzione dall'utente.
Tutte le riparazioni devono essere effettuate esclusivamente da Leuze
electronic GmbH + Co. KG.

Persone qualificate

Il collegamento, il montaggio, la messa in servizio e la regolazione dell'apparecchio
devono essere eseguiti solo da persone qualificate.
Condizioni preliminari per le persone qualificate:

- Dispongono di una formazione tecnica idonea.

- Conoscono le norme e disposizioni in materia di protezione e sicurezza sul la­voro.

- Conoscono la descrizione tecnica dell'apparecchio.

- Sono stati addestrati dal responsabile nel montaggio e nell'uso dell'apparec­chio.

Elettricisti specializzati

I lavori elettrici devono essere eseguiti solo da elettricisti specializzati.
A seguito della loro formazione professionale, delle loro conoscenze ed esperienze

così come della loro conoscenza delle norme e disposizioni valide in materia, gli
elettricisti specializzati sono in grado di eseguire lavori sugli impianti elettrici e di
riconoscere autonomamente i possibili pericoli.
In Germania gli elettricisti devono soddisfare i requisiti previsti dalle norme antin­fortunistiche BGV A3 (ad es. perito elettrotecnico). In altri paesi valgono le rispettive
disposizioni che vanno osservate.

Esclusione della responsabilità

Leuze electronic GmbH + Co. KG declina qualsiasi responsabilità nei seguenti casi:

- L'apparecchio non viene usato in modo conforme.

- Non viene tenuto conto di applicazioni errate ragionevolmente prevedibili.

- Il montaggio ed il collegamento elettrico non vengono eseguiti correttamente.

- Vengono apportate modifiche (ad es. costruttive) all'apparecchio.

41

IT

Norme di sicurezza relative al laser

ATTENZIONE RADIAZIONE LASER – CLASSE LASER 2

Non esporre mai gli occhi al raggio!

L'apparecchio soddisfa i requisiti conformemente alla IEC 60825-1:2007
(EN 60825-1:2007) per un prodotto della classe laser 2 nonché le disposizioni
previste dalla U.S. 21 CFR 1040.10 ad eccezione delle differenze previste dalla
«Laser Notice No. 50» del 24.06.2007.

 Non guardare mai direttamente il raggio laser o in direzione di raggi laser

riflessi!
L'osservazione prolungata con occhi nella traiettoria del raggio laser può
danneggiare la retina.

 Non puntare mai il raggio laser dell'apparecchio su persone!
 Interrompere il raggio laser con un oggetto opaco non riflettente, se il raggio

laser è stato involontariamente puntato su una persona.

 Per il montaggio e l'allineamento dell'apparecchio evitare riflessioni del rag-

gio laser su superfici riflettenti!

 ATTENZIONE! Se si usano apparecchi di comando o di regolazione diversi da

quelli qui indicati o se si adottano altri metodi di funzionamento, si possono
presentare situazioni pericolose dovute all’esposizione alla radiazione.

 Rispettare le norme generali e locali in vigore sulla protezione per apparecchi

laser.

 Interventi e modifiche all'apparecchio non sono consentiti.

L'apparecchio non contiene componenti che possono essere regolati o sot­toposti a manutenzione dall'utente.
Tutte le riparazioni devono essere effettuate esclusivamente da
Leuze electronic GmbH + Co. KG.

42

IT

AVVISO

1

1

1

Applicare segnali di pericolo e targhette di avvertimento laser!

Sull'apparecchio sono applicati segnali di pericolo e targhette di avvertimento
laser (vedi a pagina 2):

A Apertura di emissione laser
B Segnale di pericolo laser
C Targhetta di avvertimento laser con i parametri del laser

Inoltre sono acclusi all'apparecchio segnali di pericolo e targhette di avverti­mento laser autoadesivi (etichette) in più lingue (vedi a pagina 3‚).
 Applicare sull'apparecchio la targhetta di avvertimento laser nella lingua cor-

rispondente al luogo di utilizzo.
In caso di utilizzo dell'apparecchio negli Stati Uniti utilizzare l'etichetta con
l'indicazione «Complies with 21 CFR 1040.10».

 Applicare i segnali di pericolo e le targhette di avvertimento laser nelle vici-

nanze dell'apparecchio nel caso non vi sia alcuna etichetta sull'apparecchio
(ad es. perché le dimensioni ridotte dell'apparecchio non lo permettono) o in
caso i segnali di pericolo e le targhette di avvertimento laser applicati
sull'apparecchio siano nascosti a causa della situazione di montaggio.
Applicare i segnali di pericolo e le targhette di avvertimento laser in modo tale
che possano essere letti senza che sia necessario esporsi alla radiazione
laser dell'apparecchio o ad altra radiazione ottica.

43

IT

Messa in servizio

5

2

Montaggio

Montaggio con viti M3 attraverso i fori della scatola o mediante sistema di fissaggio
BT 20 o BT 21 (accessori).

D Filettatura di fissaggio con profondità di avvitamento max. 4mm
E Asse ottico (fuoriuscita del raggio ortogonale - 90°)
F Asse ottico (fuoriuscita del raggio diritta - 0°)
G Raggio laser, angolo di apertura parametrizzabile

3

Collegamento elettrico – Messa in servizio con impostazioni predefinite

 Montare il BCL 2x e la relativa unità di collegamento.
 Collegare il BCL 2x attraverso i connettori di sistema.
 Collegare l'alimentazione elettrica e, all'occorrenza, l'interfaccia e gli ingressi/

uscite.

 Non appena il LED PWR/Ready si illumina di verde, attivare il laser attraverso

l'ingresso SE1 oppure tramite il comando online ’+’ attraverso l'interfaccia.

 Tenere gli esempi di codici a barre ad una distanza adeguata dal BCL 2x

per la lettura.

 Una volta avvenuta la decodifica, il raggio laser si spegne.

Indicatori LED

Nome del LED PWR/

Colore LED verde rosso giallo
Stato
Nessuna tensione off off off
Inizializzazione (dopo il reset) lampeggiante

Sistema pronto on off off
Porta di lettura attiva on off on
Errore hardware (motore, laser, si-

stema difettoso, ecc.)
autoConfig/autoapprendimento lampeggiante

Interfaccia di manutenzione attiva on lampeggiante

Ready

(ciclo1)

off on -

(ciclo1)

ERR/
Error

off off

lampeggiante

(ciclo2)

(ciclo2)

DEC/

Decode

-

-

44

IT

Codice di identificazione

4

Desumere la variante di apparecchio dalla chiave del tipo.

5

Esempi di codici a barre

Messa fuori servizio, manutenzione

ATTENZIONE

 Non aprire mai l'apparecchio da soli! Esiste altrimenti il rischio che la radia-

zione laser fuoriesca in modo incontrollato dall'apparecchio. L'alloggiamento
del BCL 2x non contiene componenti che l'utente debba regolare o sottopor­re a manutenzione. Se non è possibile eliminare le anomalie, l'apparecchio va
messo fuori servizio e protetto per impedirne la rimessa in servizio non inten­zionale.

 L'imballaggio dell'apparecchio per il trasporto e l'immagazzinamento dovrà

essere antiurto e protetto dall'umidità. La confezione originale fornisce la pro­tezione ottimale. Rispettare le condizioni ambientali consentite così come
specificate nei dati tecnici.

 Per pulire gli apparecchi non usare detergenti aggressivi come diluenti o ace-

tone.

45

IT

Dati tecnici

2

AVVISO

Dati tecnici

 Nella descrizione tecnica è possibile trovare ulteriori indicazioni e dati tecnici

per l'utilizzo dell'apparecchio.

Tensione di esercizio senza/con riscaldamento
Potenza assorbita
Sorgente luminosa Laser
Classe laser 2 (a norme IEC 60825-1:2007), vedi
Lunghezza d'onda 655nm
Durata dell'impulso 120μs
Potenza max. (peak) 1,7mW
Velocità di tasteggio Ottica N: 800 scan/s,

Distanza di lettura Ottica N: max. 95mm,

Risoluzione Ottica N: m = 0,15 … 0,2 mm,

Tipi di codice 2/5 Interleaved,

Tipo di interfaccia BCL 21…: RS 485,

Interfaccia di manutenzione RS 232 (9600 bit/s, 8 bit dati,

Ingressi/uscite di commutazione BCL 21…:1 / 1,

Grado di protezione IP 54
Classe di protezione VDE III
Alloggiamento ABS / PC, vetro ottico
Peso 180 … 260g
Dimensioni Vedi
Temp. ambiente esercizio/magazzino 0°C … +40 °C/-20 °C … +60°C

46

1)

10 … 30V DC (PELV, Class 2)

≤ 3,2W

Ottica M: 1000 scan/s,
Ottica F: 800 scan/s

Ottica M: max. 260 mm,
Ottica F: max. 450mm,
vedi descrizione tecnica

Ottica M: m = 0,2 … 0,8 mm,
Ottica F: m= 0,5…1,0mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22…: RS 232,
vedi

4

1 stop bit, nessuna parità)

BCL 22…:2 / 2

1

IT

Umidità relativa dell'aria (non condensante) Max. 90%
Vibrazione IEC 60068-2-6, Test Fc
Urto/urto permanente IEC 60068-2-27, Test Ea
Compatibilità elettromagnetica EN 55022, IEC 61000-4-2, -3, -4 e -6
Conformità CE, FCC Class B, CDRH
Omologazioni UL 60950-1, CSA C22.2 No. 60950-1

1) Per applicazioni UL: solo per l'utilizzo in circuiti «Class 2» secondo NEC

1)

47

PT

Segurança

O presente sensor foi desenvolvido, produzido e inspecionado tendo em conside­ração as normas de segurança válidas. Ele corresponde ao atual estado da técni­ca.

Utilização prevista

Os leitores de códigos de barras da série BCL 2x estão concebidos como scanners
fixos de alta velocidade com decodificador integrado para todos os códigos de
barras comuns para efeitos de detecção automática de objetos.

Campos de aplicação

Os leitores de códigos de barras da série BCL 2x estão concebidos para os seguin­tes campos de aplicação:

- Em rotuladoras e máquinas de embalagem

- Em analisadores automáticos

- Em tarefas de leitura de códigos de barras onde o espaço é um aspeto crítico

- No âmbito da tecnologia de armazenamento e movimentação de materiais,
em particular para a identificação de objetos em trajetos de transporte de alta
velocidade

- Na indústria farmacêutica

CUIDADO

Respeitar a utilização prevista!

 Aplique o aparelho apenas de acordo com a sua utilização prevista. A prote-

ção do pessoal operador e do aparelho não é garantida se o aparelho não for
aplicado de acordo com a sua utilização prevista.
A Leuze electronic GmbH + Co. KG não se responsabiliza por danos resul­tantes de uma utilização não prevista.

 Leia esta descrição técnica antes de colocar o aparelho em funcionamento.

O conhecimento da descrição técnica faz parte da utilização prevista.

NOTA

Respeitar as normas e os regulamentos!

 Tenha presente as determinações legais válidas localmente e os regulamen-

tos da associação profissional.

Aplicação imprópria previsível

Qualquer utilização que divirja da "Utilização prevista" é considerada incorreta.
Não é permitida a utilização do aparelho nas seguintes situações:

- Em áreas com atmosferas explosivas

- Em circuitos relevantes para a segurança

- Para fins medicinais

48

PT

NOTA

Não manipular nem alterar o aparelho!

 Não efetue manipulações ou modificações no aparelho.

Manipulações e alterações do aparelho não são permitidas.
O aparelho não pode ser aberto. Ele não contém nenhuma peça que deva ser
ajustada ou esteja sujeita a manutenção por parte do usuário.
Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.

Pessoas capacitadas

A conexão, montagem, colocação em funcionamento e o ajuste do aparelho ape­nas podem ser efetuados por pessoas capacitadas.

Os requisitos para pessoas capacitadas são:

- Dispor de formação técnica apropriada.

- Conhecer as regras e os regulamentos da segurança no local de trabalho.

- Conhecer a descrição técnica do aparelho.

- Ter recebido instruções sobre a montagem e operação do aparelho pelo res­ponsável.

Eletricistas

Os trabalhos elétricos apenas podem ser realizados por eletricistas.
Devido à sua formação técnica, conhecimentos e experiência, bem como devido
ao seu conhecimento das normas e disposições pertinentes, os eletricistas são
capazes de realizar trabalhos em instalações elétricas e detectar possíveis perigos.
Na Alemanha, os eletricistas devem cumprir as disposições das prescrições de
prevenção de acidentes BGV A3 (p. ex., mestre eletricista). Em outros países são

válidos os respectivos regulamentos, os quais devem ser respeitados.

Exoneração de responsabilidade

A Leuze electronic GmbH + Co. KG não é responsável nos seguintes casos:

- o aparelho não é empregado como oficialmente previsto

- aplicações erradas, previsíveis com bom senso, não foram consideradas

- montagem e ligação elétrica realizadas inadequadamente

- são efetuadas alterações (p. ex., estruturais) no aparelho.

49

PT

Indicações de segurança Laser

ATENÇÃO RADIAÇÃO LASER – CLASSE DE LASER 2

Não olhe para o feixe!

O aparelho cumpre os requisitos da IEC 60825-1:2007 (EN 60825-1:2007) para
um produto da classe de laser 2, bem como as disposições conforme a
U.S. 21 CFR 1040.10 com os desvios correspondentes a "Laser Notice No. 50"
de 24.06.2007.

 Nunca olhe diretamente para o feixe laser ou na direção dos feixes laser refle-

tidos!
Se olhar prolongadamente para a trajetória do feixe, existe o perigo de feri­mentos na retina.

 Nunca direcione o feixe laser do aparelho para pessoas!
 Interrompa o feixe laser com um objeto opaco, não refletor, se o feixe laser

tiver sido acidentalmente direcionado para uma pessoa.

 Durante a montagem e o alinhamento do aparelho, evite os reflexos do feixe

laser em superfícies reflexivas!

 CUIDADO! Se forem utilizados outros dispositivos de operação ou ajuste que

não os aqui indicados ou forem executados outros procedimentos, tal pode
conduzir a uma exposição perigosa à radiação.

 Observe as determinações legais locais quanto à proteção contra radiação

laser.

 Manipulações e alterações do aparelho não são permitidas.

O aparelho não contém nenhuma peça que deva ser ajustada ou esteja sujei­ta a manutenção por parte do utilizador.
Um reparo pode ser efetuado apenas pela Leuze electronic GmbH + Co. KG.

50

PT

NOTA

1

1

1

Afixar placas de aviso e informação do laser!

No aparelho encontram-se afixadas placas de aviso e informação do laser
(veja na página 2):

A Orifício de saída do laser
B Placa de aviso do laser
C Placa de informação do laser com parâmetros do laser

Adicionalmente, vêm junto com o aparelho placas adesivas de aviso e informa­ção do laser (autocolantes) em vários idiomas (veja na página 3).
 Afixe no aparelho a placa de informação do laser que esteja no idioma ade-

quado para o local de utilização.
Se o aparelho for utilizado nos Estados Unidos, use o autocolante com a nota
"Complies with 21 CFR 1040.10".

 Afixe as placas de aviso e informação do laser próximo ao aparelho, caso não

estejam afixadas quaisquer placas no aparelho (p. ex., pelo fato de o apare­lho ser muito pequeno para isso) ou caso as placas de aviso e informação do
laser afixadas no aparelho fiquem tapadas devido à situação de montagem.
Afixe as placas de aviso e informação do laser de maneira a que possam ser
lidas sem a pessoa se expor à radiação laser do aparelho ou a outra radiação
ótica.

51

PT

Comissionamento

5

2

Montagem

Montagem com ajuda de perfurações no invólucro para parafusos M3 ou por meio
de sistema de fixação BT 20 ou BT 21 (acessórios).

D Rosca de fixação com profundidade de parafusamento máx. 4mm
E Eixo ótico (saída do feixe de raio laser perpendicular - 90°)
F Eixo ótico (saída do feixe de raio laser reta - 0 °)
G Raio laser, ângulo de abertura parametrizável

3

Conexão eléctrica – Colocação em funcionamento com ajustes de fábrica

 Monte o BCL 2x e a respectiva unidade de ligação.
 Conecte o BCL 2x através da tomada do sistema.
 Conecte a rede de tensão e, se necessário, a interface e as entradas/saídas.
 Assim que o LED PWR/Ready ficar verde, ative o laser através da entrada SE1

ou do comando Online ’+’ através da interface.

 Apresente os códigos de barras de amostra ao BCL 2x, para leitura, com a

distância necessária.

 Após a descodificação bem sucedida, o raio laser apaga-se.

LED indicador

Nome LED PWR/

Cor do LED verde vermelho amarelo
Estado
Sem tensão apagado apagado apagado
Inicialização (após reset) intermitente

Sistema preparado ligada apagado apagado
Porta de leitura ativa ligada apagado ligada
Erro de hardware (motor, laser, sistema

danificado, etc.)
autoConfig/Auto-aprendizado intermitente

Interface de serviço ativa ligada intermitente

Ready

(ciclo1)

apagado ligada -

(ciclo1)

ERR/

Erro

apagado apagado

intermitente

(ciclo2)

(ciclo2)

DEC/

Descodifi-

car

-

-

52

PT

Código do modelo

4

Determine a versão do seu modelo a partir do código do modelo.

5

Códigos de barras de amostra

Colocação fora de operação, manutenção

CUIDADO

 Nunca abra o aparelho por iniciativa própria! Caso contrário existe perigo de

saída incontrolada de radiação laser do aparelho. A carcaça do BCL 2x não
contem quaisquer peças que necessitam de manutenção ou de nova confi­guração pelo usuário. Se não for possível eliminar as avarias, o aparelho de
ser colocado fora de operação e protegido contra entrada em operação invo­luntária.

 Embale o aparelho para transporte e armazenamento de forma segura contra

choques e protegido contra umidade. A embalagem original oferece prote­ção ótima. Deve se certificar de que as condições ambientais permitidas
especificadas nos dados técnicos sejam cumpridas.

 Para limpeza dos aparelhos não utilize quaisquer produtos de limpeza agres-

sivos como diluente ou acetona.

53

PT

Dados técnicos

2

NOTA

Dados técnicos

 Você pode consultar outros dados técnicos e indicações sobre a utilização

do aparelho na Descrição técnica.

Tensão de operação sem/com aquecimento
Consumo
Fonte de luz Laser
Classe de laser 2 (conforme IEC 60825-1:2007), veja
Comprimento de onda 655nm
Período de pulso 120μs
Potência máx. (peak) 1,7mW
Taxa de varredura Ótica N: 800 varreduras/s,

Distância de leitura Ótica N: máx. 95mm,

Resolução Ótica N: m = 0,15 … 0,2 mm,

Tipos de códigos 2/5 Interleaved,

Tipo de interface BCL 21…:RS485,

Interface de serviço RS 232 (9600 bit/s, 8 bits de dados,

Entradas/saídas de chaveamento BCL 21…:1 / 1,

Grau de proteção IP 54
Classe de proteção VDE III
Carcaça ABS / PC, vidro ótico
Peso 180 … 260g
Dimensões Veja
Temperatura ambiente operação / estoque 0°C … +40°C / -20 °C … +60°C

54

1)

10 … 30V CC (PELV, classe 2)

≤ 3,2W

Ótica M: 1000 varreduras/s,
Ótica F: 800 varreduras/s

Ótica M: máx. 260mm,
Ótica F: máx. 450 mm,
veja a descrição técnica

Ótica M: m = 0,2 … 0,8mm,
Ótica F: m= 0,5…1,0mm

Code 39,
Code 128,
EAN 128,
EAN/UPC,
Codabar,
Code 93,
Pharma Code

BCL 22…:RS232,
veja

4

1 bit de parada, sem paridade)

BCL 22…:2 / 2

1

PT

Umidade rel. do ar (sem que haja condensação) Máx. 90%
Vibração IEC 60068-2-6, Test Fc
Choque/choque permanente IEC 60068-2-27, Test Ea
Compatibilidade eletromagnética EN 55022, IEC 61000-4-2, -3, -4 e -6
Conformidade CE, FCC Class B, CDRH
Certificados UL 60950-1, CSA C22.2 No. 60950-1

1) Em caso de aplicações UL: somente para o emprego em circuitos de corrente de
"classe 2" de acordo com NEC

1)

55
