Lessar LS-HE18TWE2, LU-HE18UWE2 Installation and user guide

РУКОВОДСТВОПОЭКСПЛУАТАЦИИ

серия

BUSINESS

Напольно-потолочнаяинверторнаясплит-система:

LS-HE18TWE2/LU-HE18UWE2

12. 23

Содержание

1. Мерыпредосторожности................................................................................................................3

2. Назначениеипринципработы.......................................................................................................7

3. Спецификация................................................................................................................................. 9

4. Дисплейвнутреннегоблока.........................................................................................................10

5. ПультуправленияLZ-UPW4FT.................................................................................................... 11

6. Подготовкакэксплуатации...........................................................................................................16

7. Рекомендациипоэксплуатации...................................................................................................17

8. Передобращениемвсервисныйцентр......................................................................................20

9. Комплектностьсплит-системы..................................................................................................... 23

10. Рабочаятемпература...................................................................................................................24

11. Габаритныеразмеры....................................................................................................................25

12. Порядокмонтажасплит-системы................................................................................................ 27

13. Мотнажсплит-системы................................................................................................................. 28

14. Установканаружногоблока..........................................................................................................33

15. Установкатрубопроводаотводаконденсата..............................................................................36

16. Монтажлиниихладагента............................................................................................................ 38

17. Электрическиесоединения..........................................................................................................51

18. Подключениепультауправления................................................................................................54

19. Пусконаладка................................................................................................................................56

20. Регламентноетехническоеобслуживание.................................................................................. 57

21. Кодыошибок..................................................................................................................................58

22. Классэнергоэффективностиоборудования............................................................................... 61

23. Датапроизводстваоборудования...............................................................................................62

24. Выводизэксплуатациииутилизацияоборудования.................................................................63

25. Наименованиеиместонахождениеизготовителяиимпортера................................................ 63

Внимание! ТМ LESSAR придерживается политики непрерывного развития и оставляет
за собой право вносить любые изменения и улучшения в любой продукт, описанный
в этом документе, без предварительного уведомления и пересматривать или изменять
содержимое данного документа без предварительного уведомления.

2

1. Меры предосторожности

Чтобыизбежатьполучения травминанесе­нияущербадругимлюдямиимуществу,вни­мательнопрочтитеисоблюдайтеследующие
инструкции.
Данноеоборудованиенепредназначенодля
использованиямаленькимидетьмиилюдьми
сограниченнойподвижностью,находящими­сябезнадлежащегоприсмотра.

Во время эксплуатации

● Перед включением проверьте правиль-

ность установки воздушного фильтра.
Еслиоборудованиенеэксплуатировалось
длительное время, рекомендуется перед
началомэксплуатациипочиститьфильтр.

● Не включайте и не выключайте оборудо-

вание посредством включения или вы­ключения вилки из розетки. Используйте
дляэтогокнопкувключенияивыключения
пультадистанционногоуправления.

● Нетянитезасиловойкабельприотключе-

ниивилкиизрозетки.Этоможетпривести
кповреждениюкабеля,короткомузамыка­ниюилипоражениюэлектротоком.

● Не используйте оборудование не по на-

значению.Данное оборудованиене пред­назначено для хранения точных измери­тельныхприборов,продуктовпитанияили
предметов искусства, содержания живот­ныхилирастений, т.к.это можетпривести
кихпорче.

● Не стойте под струей холодного воздуха.

Это может повредить вашему здоровью.
Оберегайте домашних животных и рас­тения от длительного воздействия воз­душногопотока,таккакэтовреднодляих
здоровья.

● Несуйтерукиидругиечаститела,атак же

посторонние предметы в отверстия для
забора и подачи воздуха. Лопасти венти­лятора вращаются с большой скоростью,
и попавший в них предмет может нане­сти травму или вывести из строя обору­дование. Внимательно присматривайте
замаленькимидетьмииследите,чтобони
неигралирядомсоборудованием.

● При появлении каких-либо признаков не-

исправности(запахгари,повышенныйшум
и т.п.) сразу же выключите оборудование
иотключитеотисточникапитания.Исполь­зованиеоборудованияспризнакаминеис-

При обслуживании

правности может привести к возгоранию,
поломкеит.п.Припоявлениипризнаковне­исправностинеобходимообратитьсявсер­висныйцентр.

● Неэксплуатируйтеоборудованиедлитель-

ноевремявусловиях высокойвлажности.
Приработеоборудованиявтакихусловиях
существует вероятность образования из­быточного количества конденсата, кото­рыйможетпротечь и нанести ущерб иму­ще с тву.

● Прииспользованииоборудованияводном

помещенииспечкойилидругиминагрева­тельнымиприборамипроветривайтепоме­щениеиненаправляйтевоздушныйпоток
прямонаних.

● Неустанавливайтекомпьютеры,оргтехнику

идругиеэлектроприборы непосредственно
подоборудованием.Вслучаепротечкикон­денсата эти электроприборы могут выйти
изстроя.

● Если оборудование не предполагается

использоватьв течениедлительноговре­мени,отсоединитевилку кабеля электро­питанияотрозеткииливыключитеавтомат
токовой защиты, а также вытащитебата­рейки из беспроводного пульта управле­ния.

● Не подвергайте оборудование и пульт

управления воздействию влаги или жид­кости.

● Запрещается эксплуатация оборудования

вопределенныхфункциональныхпомеще­ниях, таких как кухонные цеха, производ­ства,ит.п .,атак жевпомещени я х схимиче­скиактивнойилиагрессивнойсредой.При
круглогодичной эксплуатации оборудова­ниявсерверныхоно должно бытьспеци­альноподготовленодляэтого.

● Передчисткойилиобслуживаниемотклю-

читеоборудованиеотисточникапитания.

● Неприкасайтеськвыключателяммокрыми

руками.Это можетпривести кпоражению
электротоком.

● При уходе за оборудованием вставайте

на устойчивую конструкцию, например,
наскладнуюлестницу.

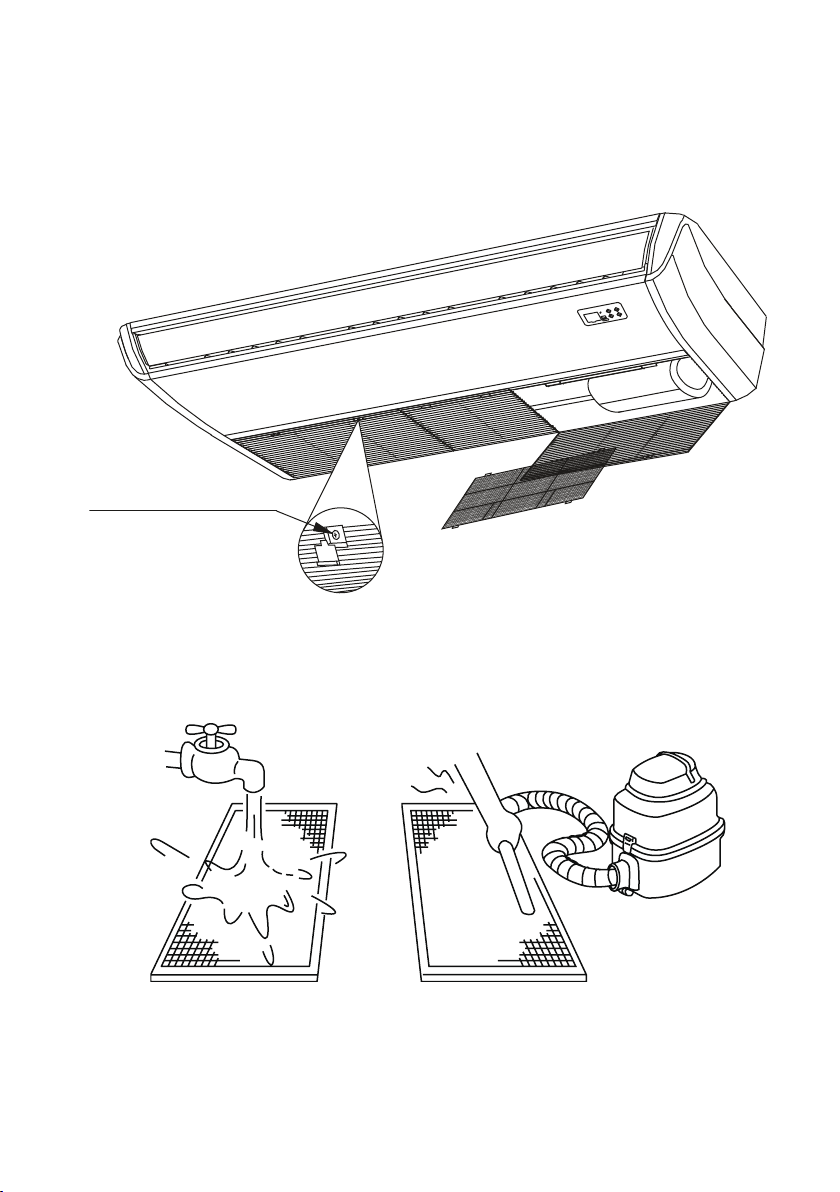

● При замене воздушного фильтране при-

касайтеськметаллическимчастямвнутри

3

оборудования.Этоможетпривестиктрав­ме.

● Не мойте оборудование водой, агрес-

сивными или абразивными чистящими
средствами. Вода может попасть внутрь
иповредитьизоляцию,чтоможетповлечь
засобойпоражениеэлектрическимтоком.
Агрессивные или абразивные чистящие
средствамогутповредитьоборудование.

● Нивкоем случаене заряжайте батарейки

инебросайтеихвогонь.

● Призаменеэлементовпитаниязаменяйте

старые батарейки на новые того же типа.
Использование старой батарейки вместе
с новой может вызвать генерирование
тепла,у течкужидкостииливзр ывбатарей­ки.

● В случаепопаданияжидкостиизбатарей-

кинакожу,вглазаилиодеж ду,тщательно
промойте их в чистой воде и обратитесь

кврачу.

Перед началом работы

● Перед началом работы установки внима-

тельно прочитайте инструкцию. Строго
придерживайтесь описания выполняемых
операций. Нарушение технологии может
повлечьзасобойтравмыдлявасилиок ру­жающих,атакжеповреждениеоборудова­ния.

При установке

● Монтаж, перемещение и ремонт данного

оборудованиядолжныпроводитьсяспеци­алистами, имеющими соответствующую
подготовкуиквалификацию,атакжесоот­ветствующиелицензииисертификатыдля
выполнения данных видов работ. Непра­вильное выполнение монтажа, демонта­жа,перемещенияиремонтаоборудования
можетпривестиквозгоранию,поражению
электротоком, нанесению травмы или
ущерба вследствие падения оборудова­ния,утечкижидкостиит.п.

● Поверхность,накоторуюустанавливается

икрепитсяоборудование,атакжекрепле­ниеоборудованиядолжныбытьрассчита­нынавесоборудования.

● Используйтесиловыеисигнальные кабе-

ли необходимого сечения согласно спец­ификации оборудования, требованиям
инструкции, а также государственным
правилам и стандартам. Не используйте

4

удлинители или промежуточные соеди­ненияв силовом кабеле.Неподключайте
несколькоединицоборудованияк одному
источнику питания. Не модернизируйте
силовойкабель.Еслипроизошлоповреж­дениесиловогокабеляиливилки,необхо­димообратитьсявсервиснуюслужбудля
замены.

● Предохранитель или автомат токовой за-

щиты должен соответствовать мощности
оборудования. Оборудование должно
иметь надежное заземление. Неправиль­ноезаземлениеможетпривестикпораже­ниюэлектрическимтоком.Источникпита­ния должен иметь защиту от утечки тока.
Отсутствие защиты от утечки тока может
привестикпоражениюэлектротоком.

● Не включайте питание до завершения

работ по монтажу. Не устанавливайте
и не используйте оборудование в поме­щениях с потенциально взрывоопасной
атмосферой. Применение или хранение
горючихматериалов,жидкостейилигазов
возлеоборудованияможетпривестиквоз­горанию.

● При установке тщательно проветривайте

помещение.

● Убедитесь в правильности установки

иподсоединениядренажноготрубопрово­да. Неправильное подсоединение может
привестикпротечкеинанесению ущерба
имуществу.

● Неустанавливайтеоборудованиенадком-

пьютерами,оргтехникойидругимэлектро­оборудованием. В случае протечки кон­денсата это оборудование может выйти
изстроя.

Проверка перед пуском

• Проверьтенадежностьзаземления.
• Проверьте, что фильтр установлен пра-

вильно.

• Перед пуском после долгого перерыва

вработеочиститефильтр(см.инструкцию
поэксплуатации).

• Убедитесь,чтоничегонепрепятствуетвхо-

дящемуиисходящемувоздушномупотоку.

• Убедитесь, что конденсат может беспре-

пятственно вытекать из устройства через
дренажныйтрубопровод.

Оптимальная работа

Обратитевнимание на следующиемоменты
дляобеспечениянормальнойработы:

• прямой исходящий воздушный поток дол-

женбыть направлен в сторону отлюдей,
находящихсявпомещении;

• установленнаятемпературасоответствует

обеспечениюкомфортныхусловий.Нере­комендуетсяустанавливать слишком низ­куютемпературу;

• избегайте нагрева помещения солнечны-

ми лучами, занавесьте окно на время ра­ботыоборудованияврежимеохлаждения;

• открытые окна и двери могут снизить эф-

фективностьохлаждения—закройтеих;

• используйте пульт управления для уста-

новкижелаемоговремениработы;

• незакрывайтеотверстия воборудовании,

предназначенные для забора и подачи
воздуха.

• Не препятствуйте прямому воздушному

потоку. Кондиционер может выключиться
раньше,чемохладитвсепомещение.

• Регулярно чистите фильтры. Загрязнен-

ныефильтрыведуткснижениюэффектив­ностиработыоборудования.

Правила электробезопасности

• Все подключения должны проводиться

квалифицированнымперсоналом.

• Подключения должны проводиться с со-

блюдениемвсехправилбезопасности.

• Главный автомат токовой защиты должен

быть оборудован устройством контроля
утечкитокаиавтоматомтоковойзащиты.

• Характеристики электропитания должны

соответствоватьтребованиямспецифика­циидляданногооборудования.

• Оборудованиепредназначено дляисполь-

зования в режимах: охлаждения — в диа­пазонеот–15до+50°Снаружноговоздуха;
обогрев а—вдиапазо неот–15до+24°Сна­ружноговоздуха.Внутренниеблокирассчи­таны на использование при температуре
от+17до+32°С.Испо льзованиеоборудова­нияпридругихтемпературныхпараметрах
может привести кполомкеивыходуобору­дованияизстроя.

• Не используйте оборудование с повреж-

денными электропроводами; при обнару­женииповрежденийнемедленнозамените
провод.

• Перед первым пуском подайте питание

неменеечемза12часовдопускадляпро­греваоборудования.

• Оборудованиенуждаетсявпериодическом

сервисном обслуживании.Сроки и регла­ментпериодическогообслуживанияуказа­нывинструкцияхпользователяивданной
инструкции.

Запомните!

• Невключайтеоборудование,если зазем-

лениеотключено.

• Кондиционер предназначен для работы

приуровневлажностидо80%.Припревы­шенииданногоуровнявлажностивозмож­нообразованиеконденсатанавнутренних
ивнешнихчастяхкондиционера,чтоможет
привести к повреждению оборудования.
Приповышенииуровнявлажностидо80%
иливыше—немедленноотключитеконди­ционеротэлектрическойсети!

5

При использовании легковоспламеняющегося хладагента оборудованиедолжно храниться
вхорошопроветриваемомпомещении,гдеразмерпомещениясоответствуетплощадипоме­щения,предусмотреннойдляэксплуатации.
ДлямоделейсхладагентомR32:
Оборудованиедолжноустанавливаться,эксплуатироватьсяихранитьсявпомещенииспло­щадьюболееХметров(см.табл.ниже).
Оборудованиенедолжноустанавливатьсявнепроветриваемомпомещении,еслиэтопоме­щениеменьшеХметров(см.табл.ниже).

Модель Количество заправленного хл а-

дагента

Btu/h кг м

≤12000 ≤1,1 1

18000 ≤1,65 2

24000 ≤2,58 5

30000 ≤3,08 7

36000 ≤3,84 10

42000–48000 ≤4,24 12

60000 ≤4,39 13

Миним альная площа дь помеще-

ния

2

Многоразовыемеханическиесоединителиивальцовыесоединениянедопускаютсявпоме­щении.(ТребованиястандартаEN).
Механическиесоединители,используемыевнутрипомещений,должныиметьскоростьпотери
хладагентанеболее3гр/годпри25%отмаксимальнодопустимогодавления.Приповторном
использованиимеханическихсоединителейвнутрипомещенийуплотнительныедеталидолж­ныбытьзаменены.Приповторномиспользованиивальцовогосоединениявнутрипомещения,
вальцоваячастьдолжнабытьповторноизготовлена.(ТребованиястандартаUL)(Требования
стандартаIEC)

Механическиесоединители,используемыевнутрипомещений,должнысоответствоватьстан­дартуISO14903.

6

2. Назначение и принцип работы

Забор воздуха

Выход воздуха

НАРУЖНЫЙ БЛОК

ВНУТРЕННИЙ БЛОК

Забор воздуха

Выход

воздуха

Дренажная труба

Соединительные

трубы

Газовая труба

Жидкостная труба

Проводной пульт

управления

Сплит-системасостоитизвнутреннегоинаружногоблоков,предназначенадляизменения,ре­гулированияиподдержаниязаданнойтемпературывоздухавпомещении.Принципдействия
основаннапереносетеплаизпомещениянаулицу(инаоборот).Переностепладостигается
засчетизмененияагрегатногосостоянияхладагентаR32изжидкоговгазообразноевовремя
егодвижениямеждутеплообменниками(состоящимиизмедныхтрубокиалюминиевыхребер
(ламелей))внутреннегоинаружногоблоков.Дляизмененияагрегатногосостоянияхладагента
применяетсякомпрессориустройстводросселирования.Всвоюочередь,движениевоздуха
черезтеплообменники обеспечиваетсявентиляторамис электромоторами.Управление си­стемойосуществляетсяэлектроннымблокомуправления.

Состав сплит-системы

Внутренний блок*: корпус, теплообмен-

ник,электромотор,вентилятор,электрон­ныйблокуправления.

Наружный блок*:корпус,теплообменник,
электромотор, вентилятор, компрессор,
электронныекомпоненты.
Впроцессемонтажа внутреннийинаруж­ныйблокисоединяютсямеднымитрубами
икабелемсвязи(стороннихпроизводите­лей).

*Внутренний и наружный блоки реализу­ютсяотдельно(поблочно).

Принцип работы кондиционера в режиме охлаждения

Работакондиционераврежимеохлажденияосновананапереносетеплаизпомещениязаего
пределы(наулицу).Соответственно,производительностькондиционераможетувеличивать­сяилиуменьшатьсясувеличениемилиуменьшениемтемпературывоздухаснаружи.Приот­рицательныхзначенияхтемпературынаружноговоздухапроизводительностькондиционера
оченьсильнопадает.Используйтеопцию«ЗимнийКомплект»,есликондиционербудетчасто
работатьнаохлаждениепринизкихтемпературах.

Функция защиты от обмерзания

Приработеврежиме охлаждения, еслитемпература внутреннеготеплообменника опуска­етсяниже0°С,микропроцессоркондиционераотключиткомпрессоркондиционера.Данная
функцияпоможетзащититькондиционеротповрежденийиполомоквслучаенедостаткагаза
всистеме.

7

Принцип работы кондиционера в режиме обогрева

Работакондиционераврежимеобогреваосновананапереносетепласулицывпомещение.
Соответственно,производительностькондиционераможетувеличиватьсяили уменьшаться
сувеличениемилиуменьшениемтемпературынаулице.Принизкихтемпературахнаружного
воздухаиспользованиекондиционераврежимеобогреваэкономическиневыгодно,исполь­зуйтедругиеспособыобогрева,например,масляныйобогреватель.
Дляпредотвращенияподачихолодноговоздухавпомещениекондиционеримеетспециаль­нуюпрограмму.Послевключениякондиционераврежимеобогревавентиляторвнутреннего
блоканевключаетсядотехпор,покатемпературатеплообменникавнутреннегоблоканепод­ниметсядоопределенногозначения.

Принцип работы системы оттаивания кондиционера в режиме обогрева

При работе кондиционера в режиме обогрева при отрицательных температурах наружного
воздухакондиционерможетавтоматическиостанавливатьсядляоттаиваниятеплообменника
наружногоблока.Приэтомостанавливаютсявентиляторынаружногоивнутреннегоблоков,
моргаетиндикаторнавнутреннемблоке,аизнаружногоблокаможетвыходитьпарикапать
вода.Этонеявляетсянеисправностью,послеоттаиваниякондиционеравтоматическивклю­читсявработу.

Авторестарт

Кондиционероборудованфункциейавторестарта.Этозначит,чтопослепропаданияэлектро­питания,в тотмомент когдаэлектропитание появитсяснова,кондиционервключится авто­матически в том же режиме работы, в котором он работал до отключения электропитания.
Функция авторестарта активна толькопри работе с инфракрасным беспроводным пультом
управления.

8

3. Спецификация

Модель

Производительность

EER/COP(классэнергоэффективности) 3,64(А)/3,71(А)
SEER/SCOP(класссезоннойэнергоэффективности) 6,1(A++)/4(A+)
Электропитание ф/В/Гц 1/220/50

Потребляемаямощность

Рабочийток

Блок внутренний

Объемрециркуляциивоздуха м³/ч 723/839/958
Уровеньзвуковогодавления* дБ(А) 37/41/44
Размеры Ш×В×Д мм 1068 × 675 × 235
Упаковка Ш×В×Д мм 1145 × 755 × 318
Массанетто/брутто кг 28/33,3

Блок наружный

Уровеньзвуковогодавления* дБ(А) 59
Размеры Ш×В×Д мм 805 × 554 × 330
Упаковка Ш×В×Д мм 915 × 615 × 370
Массанетто/брутто кг 32,5/35,2
Маркакомпрессора GMCC

Соединительныетрубы

Наружныйдиаметрдренажногопатрубка мм 25

Максимальные

Заводскаязаправка R32 кг 1,15
Дозаправкахладагентом Свыше5м г/м 12

Кабелиэлектрических
подключений

Автоматтоковойзащиты А 16

Диапазонрабочихтемператур

Охлаждение
Обогрев

Охлаждение
Обогрев
Охлаждение
Обогрев

Газоваялиния
Жидкостнаялиния

Перепадвысот
Длина

Эл.питание
Межблочный

Охлаждение
Обогрев

кВт
кВт

кВт
кВт

А
А

дюйм(мм)
дюйм(мм)

м
м

2

мм

2

мм

°С

LS-HE18TWE2
LU-HE18UWE2

5,28(2,71–5,68)
5,57(2,42–6,30)

1,450(0,670–2,027)
1,500(0,540–1,640)

6,00(3,20–9,00)
6,60(2,70–7,30)

∅ 1/2(12,7)
∅ 1/4(6,35)

20
30

3 × 2,5
4 × 1,0

–15…+50
–15…+24

Примечание!

* Уровень звукового давления, указанный в спецификации, измеряется в специальном для

этого помещении — акустической безэховой камере, в которой стены покрыты звукопо­глощающим материалом. В реальном помещении звук от оборудования усиливается из-за
многократного отражения звука от потолка, стен, мебели и др. Данный эффект приво­дит к росту уровня звукового давления, который зависит от типа помещения и харак­теристик отражающих поверхностей. Звуковое давление определено в соответствии
стандартам EN ISO 3743:2010/ ISO 3744:2010

9

4. Дисплей внутреннего блока

сигналов

Кнопка

Индикатор

Индикатор оттаивания/

ошибки

таймера

работы

Приемник

Внимание! Панель может использоваться для управления блоком в случае, если пульт
дистанционного управления отсутствует или разряжен.

Панели управления у разных моделей внутренних блоков разные. Иллюстрации в данном
руководстве приведены для пояснения. Фактическая форма вашего внутреннего блока
может отличаться.

предварительного нагрева

Индикатор

Индикатор

ручного запуска

MANUAL

Дисплей

10

5. Пульт управления LZ-UPW4FT

Дисплей

Индикация

настройки

температуры

Индикация

работы

таймера

• Режимработыкондиционера—индикациятекущегорежимаработыкондиционера

Режим работы
кондиционера

1 12

Индикатор

температуры/времени

AUTO(«Автоматический»)—COOL(«Охлаждение»)—DRY(«Осушение»)—

HEAT(«Обогрев»)—FAN(«Вентиляция»)

Все режимы переключаются последовательно, нажатием кнопки [MODE]. После режима
FANпроизойдетпереключениенарежимAUTO.

• Блокировка кондиционера — при нажатии кнопки [LOCK] блокируется клавиатура пульта

управленияинадисплеепоявитьсяизображениеключа.

• Блокиндикации времени/таймера —вэтомблокеотображаетсявремя и настройкитай-

мера.
• Индикатортемпературы—индикациятекущейилиустановленнойтемпературы.
• Индикаторыэкономичныхрежимов—при нажатиинакнопкуэкономичных режимовздесь

отображаетсятекущийрежим.
• Скоростьвентилятора—отображениетекущейскоростивентилятора.
• ФункцияFollowMe — при включениивнутренний блоккондиционераберет информацию

отекущейтемпературесдатчика,расположенногонапультеуправления.

Индикатор работы

функции «Follow Me»

Режим работы
кондиционера

Скорость

вентилятора

Блокировка

11

Кнопки пульта управления LZ-UPW4FT

Кнопка

включения/выключения

Изменение

режимов работы

Включение

таймера

Выключение

таймера

Кнопка функции

„Follow Me”

Турбо-режим

Сброс всех

настроек пульта

MODE

TIMER ON

TIMER OFF

FAN SPEED

Скорость

вентилятора

TIMER

TIMER

ECO

FAN

SPEED

DIRECT

( )

TEMP

FOLLOW

ME

ON

OFF

TURBO

M

MODE

RESET LOCK

Увеличить

значение температуры

Уменьшить

значение температуры

Включение/выключение

работы жалюзи

Включение/выключение

блокировки пульта

Кнопка включения/отключения кондиционера. Нажмите эту кнопку для
включенияоборудования

Кнопкапереключениярежимовработыкондиционера.Нажмитеэтукнопку,
чтобыпереключитьрежимработыкондиционера.

Кнопкивключения/выключениякондиционерапотаймеру.

• Нажмите кнопку [TIMER ON], чтобы выставить требуемое время для

включения кондиционера. Каждое нажатие кнопки изменяет время
на30минут.После10часоввремябудетизменятьсянаодинчас.

• Нажмите кнопку [TIMEROFF], чтобы выставить требуемоевремя для

выключения кондиционера. Каждое нажатие кнопки изменяет время
на30минут.После10часоввремябудетизменятьсянаодинчас.

Кнопкапереключенияскоростиработывентилятора.Нажмитенаэтукноп­кудляизмененияскоростиработывентилятора.Скоростьработыизменя­етсяпоследующемуалгоритму:

12

ECONOMICAL

TEMP

Кнопкапереключенияэкономичныхрежимовработы.Используйтекнопку
длявключениярежимаEconomical—аналогарежимакомфортногосна
(ночногорежима).

Кнопки переключений значения температуры. Нажатие кнопки приводит
кизменениюнастройкитемпературынаодинградус.

DIRECT

( )

Кнопка включения/выключения работыжалюзи. Нажмитеэту кнопку для
включения жалюзи, и жалюзи будут работать вавтоматическом режиме.
Повторноенажатиеприведеткотключениюавтоматическойработы,ижа­люзиостанутсявтомположении,вкакомонибылипринажатиикнопки.Две
кнопкиотвечаютзавертикальныеигоризонтальныежалюзи.

Клавишисбросанастроек,блокировки,ипереключенияпультанарежимы
«только холод»/«холод и тепло».Нажмите на них спичкой или подобным
предметомдляактивациифункции.

FOLLOW

ME

Клавишавключения/отключенияфункцииFollowMe.Привключении вну­тренний блок начинает работу по данным датчика, встроенного в пульт
управления.

AUXIL

HEATER

Клавишавключения/отключениядополнительногоэлектрическогообогре­ва(опция).Еслиобогревнеустановленнаоборудовании,тореакциинана­жатиеклавишинепроизойдет.

Управление кондиционером

Запуск кондиционера

Длявключениякондиционеранажмитенапультедистанционногоуправлениякнопкувключе­ния/выключения.

Выбор режима работы

Длявыборарежимаработынажимайте кнопку[MODE].Режимработыменяетсяпри каждом
нажатиикнопкивтакойпоследовательности:

AUTO(«Автоматический»)→СООL(«Охлаждение»)→DRY(«Осушение»)→

HEAT(«Обогрев»)→FANONLY(«Вентиляция»)

Работа в режиме Охлаждения/Обогрева

1. Чтобывыбратьработуврежимеохлажденияилиобогрева,нажимайтекнопку[MODE].

2. Спомощьюкнопок[▼]и[▲]установитежелаемуютемпературувпомещениивдиапазоне
от+17до+30°С.

3. Выберитережимработывентилятораспомощьюкнопки[FANSPEED].

Работа в режиме Осушения

1. Нажмитекнопку[MODE]длявыборарежимаосушения.

2. Спомощьюкнопок[▼]и[▲]установитежелаемуютемпературувпомещениивдиапазоне
от+17до+30°С.

Примечание: в режиме осушения скорость работы вентилятора устанавливается
на AUTO (автоматическую).

Работа в режиме Вентиляции

1. Нажмитекнопку[MODE]длявыборарежимавентиляции.

2. Выберитережимработывентилятораспомощьюкнопки[FANSPEED].

Примечание: в режиме вентиляции настройка температуры невозможна.

13

Режим AUTO

1. Чтобывыбратьработуврежиме«Авто»,нажимайтекнопку[MODE].

2. Спомощьюкнопок[▼]и[▲]установитежелаемуютемпературувпомещениивдиапазоне
от+17до+30°С.

Примечание: в режиме «Авто» выбор скорости работы вентилятора осуществляется
кондиционером.

Выбор скорости работы вентилятора

Чтобынастроитьскоростьработывентилятора,нажимайтекнопку[FANSPEED].Прикаждом
нажатиикнопкиустановкаскоростибудетменятьсяследующимобразом:

AUTO(Автоматический)→ (Низкая)→ (Средняя)→ (Высокая).

Примечания

• При выборе уставки AUTO скорость работы вентилятора будет определяться кон-
диционером в соответствии с другими настройками.

• В режиме вентиляции настройка температуры недоступна.

Включение режима «ТУРБО»

Нажатие кнопки приводит к временному (на 30 минут) отключению датчиков температуры
и включению кондиционера на 100%мощности и с максимальной скоростью вентилятора.
Через30минутработырежимавтоматическиотключится.

Настройка температуры

Дл яус танов китемпературыиспользу ютсякноп к и[▼]и[▲].Настро йкатемператур ынедос т уп­наврежимевентиляции.

Режим комфортного сна («Ночной режим»)

Призапускережимакомфортногосна(доступнотольковрежимахработыкондиционераавто,
охлаждение или обогрев),кондиционер начинаетв автоматическомрежиме поддерживать
наиболее оптимальную для комфортного сна температуру в помещении. В данном режиме
внутреннийблокзапоминаетзначениеустановленнойпользователемтемпературы,работает
суказаннымзначениемдвачаса,послечегоизменяетуставкуна1°С.Врежимеобогреватем­пературабудетуменьшена,врежимеохлаждения температурабудет увеличена. Ещечерез
двачасавнутреннийблоксноваизменитзначениетемпературына1°С.Через7часовработы
(общеезначение времени от момента нажатия на кнопку),внутренний блок автоматически
выключится.

Включение функции Follow Me

ПривключениифункцииFollowMeпультуправленияначинаетпостояннопередаватьвнутрен­немублоку информациюотемпературе вместе установки пульта (отвстроенного датчика
температуры).Внутреннийблокотслеживаетэтуинформациюиориентируетсянанееприра­боте.Приотключениифункциивнутреннийблокработаетпопоказаниямвстроенногодатчика
температуры.

14

Настройка таймера

1. Нажмите кнопку [TIMER ON] для установки времени включения кондиционера, и кнопку
[TIMEROFF]дляустановкивременивыключения.

2. Задайтенужноевремянажимаянакнопку[TIMERON].Каждоенажатиенакнопкуменяет
показанияна30минут.Когдазначениевременипревысит10часов,показаниястанутиз­менятсясинтерваломв1час.

3. Цифрыснованачнутгоретьпостоянно,некотороевремябудетмигатьиндикаторпереда­чиданных.Послезавершенияизменениянастроеквнутреннийблоккондиционераиздаст
подтверждающийзвук.Настройкивступятвдействие.

4. Чтобыотменитьустановкутаймера,нажимайтекнопкидотехпор,покананихнепоявиться
показатель0.0.

5. Чтобы изменить настройки таймера, нажмите соответствующуюкнопку[TIMER ON] или
[TIMEROFF],адальшевыполнитешагис1поЗ.

Примечания

• Таймер предполагает настройку в пределах суток.

• Настройка таймера не сработает, если таймер включения и таймер вык лючения на-

строены на одно время.

Функции блокировки и сброса настроек

• Еслинеобходимосброситьнастройкикондиционера,спомощьютонкойпалочкиилиспички

нажмитекнопку[RESET].Начасахотобразится00:00,включитсярежимAUTOитемперату­раустановитсяна24°С.

• Есливы хотитезафиксировать текущиенастройки,спомощьютонкой палочкиилиспич-

кинажмитекнопку[LOCK].Теперьизменение настроек будетневозможно дотехпорпока
небудетповторнонажатакнопка[LOCK].

Настройка воздушного потока

Воздушныйпоток,исходящийоткондиционера,можнонаправлятьвышеилиниже.Горизон­тальноенаправлениевоздушногопотокаус танавливаетсяспомощьюкнопки[DIRECT].Нажи­майтенакнопку[DIRECT]дотехпор,покажалюзинебудутнаправленывнужнуюсторону.На
пультеприсутствуютдвекнопки—длявертикальныхигоризонтальныхжалюзи;направление
работыуказанострелками.

Отрегулируйте горизонтальное направление воздухопотока

Рекомендуем

• Врежимеохлажденияпотоквоздухарекомендуетсянаправлятьвмаксимальногоризонталь-

номнаправлении,чтобыпрохладныйвоздухравномернораспределялсяпопомещению.

• Врежиме«обогрев»потоквоздухалучшенаправлятьвсторонупола,чтобытеплыйвоздух,

поднимаясьобратнокпотолку,успевалмаксимальнопрогретьпомещение.

15

6. Подготовка к эксплуатации

Перед запуском кондиционера проверьте следующие вещи:

1. Проводзаземленияподключенправильноинадежно?

2. Хорошолиустановленфильтр?

3. Никакиепредметынеперекрываютотверстиядлявоздуха?

Включение питания

Вставьтевилкупитанияврозеткуи/иливключитеавтоматтоковойзащиты.

Пульт дистанционного управления

Используйтетолькопоставляемыйскондиционеромпультуправления.Припервомвключе­ниипитаниясимволынаЖК-дисплеезагорятсяна2секунды.Затемпоказаниячасов (00:00)
начнутмигать,будетустанов ленрежимAUTO,с коростьработывентил яторабудетустановле­навAUTO,атемпература—на24°С.

Настройка часов

При использовании пульта управления LZ-UPW4F/FT настройка времени невозможна.

16

7. Рекомендации по эксплуатации

Для оптимальной эксплуатации кондиционера обратите внимание на следующее

• Установитезапланированноевремяработыспомощьютаймера.
• Установитеприемлемую температурудлясозданиякомфортныхусловий.Не устанавли-

вайтеслишкомвысокуюилислишкомнизкуютемпературу.

• Приработеврежиме«охлаждение»ограничьтепопаданиевпомещениесолнечногосвета.

Прямыесолнечныелучинагреваютпомещение.Дляувеличенияэффективностикондицио­нированиярекомендуемопускатьшторыилижалюзи.

• Открытыеокнаидверивлекутзасобойпадениепроизводительностикондиционера.Дер-

житедверииокназакрытымивовремяработыкондиционера.

• Загрязненныйфильтрвлияетнаэффективностьработыкондиционера.Регулярночистите

фильтр.

• Выможетесэкономитьпримерно10%электроэнергии,еслиустановитетемпературувре-

жиме«Охлаждение»на1°Свыше,аврежиме«Обогрев»на2°Снижежелаемойтемпера­туры.

Если вы долго не будете пользоваться кондиционером

Перед тем, как на длительное время отключить кондиционер

1. ВключитекондиционернаЗ–4часаврежиме«Вентиляция»,чтобыпроветритьвнутренние
частикондиционераотвлаги.

2. Послеотключениякондиционераспомощьюкнопкивключения/выключениянапультедис­танционногоуправлениявыключитеавтоматическийвыключательи/иливыньтевилкуси­ловогокабеляизрозетки.

3. Выньтебатарейки*изпультадистанционногоуправления.

* Только для моделей, снабженных дополнительным беспроводным пультом дистанци-

онного управления.

Перед тем, как включить кондиционер после длительного перерыва

• Тщательноочиститефильтрипоставьтеегонаместо.
• Убедитесь,чтоотверстиядлязабораивыпускавоздуханичемнеперекрыты.
• Проверьтеправильностьподключениязаземления.

Уход за кондиционером

Внимание! Перед очисткой или техническим обслуживанием, выключите кондиционер
с помощью кнопки включения/выключения на пульте дистанционного управления и вы­ключите автоматический выключатель и/или выньте вилку силового кабеля из розетки.

Очистка внутреннего блока

1. Протритевнутреннийблоксухойтряпкой.

2. Есливнутреннийблокоченьзагрязнен,протритееговлажнойтряпкой,смоченнойврас­творемягкогомоющегосредства,разведенноговчутьтеплойводе.

Внимание!

• Не используйте бензин, растворители и абразивные чистящие средства для очистки

устройства. Они могут вызвать растрескивание, деформацию и повреждения пла­стиковой поверхности.

• Не используйте воду с температурой выше 40 °C для очистки пластиковых панелей.
Это может привести к деформации или обесцвечиванию панели.

17

Очистка воздушного фильтра

Открутите винты

Еслифильтрзабитпыльюилидругимиинороднымивеществами,этоповлияетнаохлаж дение
илинагрев,атакжевеликавероятностьтого,чтопотоквоздуха,создаваемыйкондиционером,
будетснеприятнымзапахом.Поэтомучисткуфильтраследуетпроводитьдовольночасто,как
минимумодинразвдвенедели.

1. Откройтерешеткувоздухозаборногоотверстия,отодвинувзаглушкиивыкрутиввинты,как
показанонарисунке.

2. Выньтевоздушныйфильтр.

3. Удалитегрязьссеткифильтра:

• При использовании воды входная сторона фильтра должна быть направлена вниз

ивсторонуотструиводы.

• Прииспользовании пылесоса входная сторона сетки фильтра должна быть обращена

кпылесосу.

4. Установитенаместовобратнойпоследовательностисетку фильтраивоздухозаборную
решетку.

18

Внимание!

• Снимая фильтр, не прикасайтесь к металлическим частям устройства. Острые ме-

таллические края могут порезать вас

• Не используйте воду для очистки внутреннего блока. Это может вызвать поражение
электрическим током.

• Не подвергайте фильтр воздействию прямых солнечных лучей при сушке. Это может
привести к сжатию и деформации фильтра.

Очистка наружного блока

Взависимостиотконкретныхусловийпослеиспользованиякондиционеравтечениисезона
эффективностьегоработыможетснизитьсявследствиескоплениягрязиипылинаоребрении
теплообменниканаружногоблока.ДляподдержанияпроизводительностиВашегокондицио­неранатребуемомуровне,настоятельнорекомендуетсяпериодически проводитьтехниче­скоеобслуживаниеавторизованнымиспециалистами.

Внимание!

• Любое обслуживание и очистка наружного блока должны выполняться авторизован-

ными специалистами.

Помните! Сильное загрязнение наружного блока может повлечь за собой выход из строя
дорогостоящих деталей кондиционера!

19

8. Перед обращением в сервисный центр

В случае возникновения следующих ситуаций немедленно остановите работу кондици­онера, отключите электропитание и обратитесь в сервисный центр.

• ЧастовспыхиваетиндикаторRUNилидругойиндикаторнапанели индикации кондицио-

нераипродолжаетмигатьпослетого,каквыполностьюотключилипитаниекондиционера

(вынулиштепсельизрозетки)ичерез5–10секундвключилиегоснова.
• Частоперегораетпредохранительилисрабатываетавтоматическийвк лючатель.
• Заливкапонеосторожностикондиционераводойилипопаданиевкондиционерпосторон-

нихпредметов.
• Неработаетилипроизводитнеобычныепереключенияпультдистанционногоуправления.
• Другиенеобычныеявления.

• Вслучаевозникновенияследующихситуацийустраняйтенеисправностивсоответствии

спредлагаемымиспособами.Еслинеисправностьнеустраняется,свяжитесьсдистри­бьютеромисообщитеемуобобнаруженныхпроблемах.

• Вслучаепоявлениянадисплееиндикатораошибки(символEилиDицифровойкод)сооб-

щитекодошибкиввашсервисныйцентриотключитеоборудованиеотсети.Невключайте
оборудованиедоустранениянеисправности.

Наименование

неисправности

Кондиционер
незапускается

Недостаточное
охлаждениеилиобогрев,
хотявоздухвыдувается

Невозможноизменить
скоростьвращения
вентилятора

Неотображается
установкатемпературы

Черезнекотороевремя
индикацияисчезает

Черезнекотороевремя
исчезаетдисплей
ONTIMER

КнопкинапультеДУ
неработают

Нетпитания Подождитевозобновленияпитания
Рубильникпитаниявыключен Включитерубильник
Сгорелпредохранитель Заменитепредохранитель
Неисправныбатарейки Заменитебатарейки

Ненаступиловремязапуска

Неправильноустановленатемпература Установитеправильнуютемпературу
3-минутнаязащитакомпрессора Подождите
Фильтрвоздухазагрязнился Очиститефильтрвоздуха
Загороженыотверстиядлявхода

ивыходавоздуха
Открытыдвериилиокна Закройтедверииокна

Проверьте,отражаетсялинадисплее
режим«Авто»

Проверьте,отражаетсялинадисплее
режим«Осушение»

Проверьте,неустановленлирежим
«Вентиляция»

Проверьте,незакончилосьливремя
работы,запрограммированноетайме­ром(когданадисплееотображается
OFFTIMER)

Проверьте,неначалосьливремя
работы,запрограммированноетайме­ром(когданадисплееотображается
ONTIMER)

Причина Что надо сделать

Подождитеилиотменитепервоначаль­нуюустановку

Устранитепрепятствия

Привыборережимаработы«Авто»
кондиционеризменяетскоростьвра­щениявентилятораавтоматически

Привыборережимаработы
«Осушение»кондиционеризменя­етскоростьвращениявентилятора
автоматически.Скоростьвращения
вентилятораможновыбратьтолько
врежимах«Охлаждение»,«Вентиля­ция»и«Обогрев»

Температурунельзяустанавливать
врежиме«Вентиляция»

Кондиционерзакончилработу,потому
чтоистеклозапрограммированное
времяегоработы

Принаступлениивремени,запрограм­мированногодляначалаработыконди­ционера,онзапускаетсяавтоматически
исоответствующийдисплейисчезает

Нажмитекнопку[RESET]
Заменитебатарейки(тольковбеспро-

водномпультеуправления)

20

Ситуации не связанные с неисправностью кондиционера

Следующиеситуацииявляютсянормальнымиинесвидетельствуютополомке.

Защита компрессора.

Послеостановкикомпрессорнеработаетвтечении3минутвцеляхзащиты.

Предотвращение холодного воздухопотока

Врежиме«Обогрев»внутреннийблоккондиционеранебудетвыдаватьилибудетвыдавать
слабыйпотоквоздухадотехпор,покатеплообменниквнутреннегоблоканедостигнетуста­новленнойтемпературывследующихтрехсостояниях(дляпредотвращенияподачихолод­ноговоздуха):

1. Режим«Обогрев»толькочтовк лючился.

2. Режим«Оттаивания»кондиционера.

3. Эксплуатацияпринизкойтемпературе.

Оттаивание

Когда температура наружного воздуханизкая, а влажность высокая, теплообменникнаруж­ногоблокаможетобмерзать,чтоуменьшаетмощностьобогреваиможетпривестикполомке.
Вэтомслучаекондиционеростановитрежим«Обогрев»иперейдетвавтоматическийрежим
оттаивания,позавершениирежимаоттаиваниявернетсяврежим«Обогрев».

Внимание!

• Вентиляторы внутреннего и наружного блоков останавливаются в режиме оттаи-
вания.

• Продолжительность оттаивания варьируется от 4 до 10 минут в зависимости
от температуры наружного воздуха и условий обмерзания теплообменника.

• Во время режима оттаивания от наружного блока может идти пар. Это нормальное
явление.

От внутреннего блока исходит белый пар

Врежиме охлажденияпривысокойвлажности воздухаотвнутреннегоблокакондиционера
может исходитьпар из-за высокой влажности и разницы температур между воздухом в по­мещениииобработаннымвоздухом,которыйвыходитизкондиционера.Такжепозавершении
режимаоттаиваниякондиционервозвращаетсяврежим«Обогрев»;образовавшаясяприот­таиваниивлагаотводитсяввидепара.

Очень сильный шум при эксплуатации

Приработе компрессора иликогдаон только чтоостановился можетбытьслышно шипение
из-затого,чтотечетилиперестаеттечьхладагент.Приработекондиционераиликогдаонпе­рестаетненадолго работать,можетбытьслышнопотрескивание из-заестественнойдефор­мациипластмассовыхкомпонентовврезультатеизменениятемпературы.

Из внутреннего блока выдувается пыль

Когдакондиционервключаютвпервыепоследолгогопростояилисразупослеочистки,изнего
можетвыдуватьсяпыль,скопившаясявовнутреннемблоке.

Необычный запах ощущается в области выхода воздуха из внутреннего блока

Этовызванопроникновениемвкондиционерзапаховпомещенияилисигаретногодыма.

Режимы «Охлаждение» и «Обогрев» переключаются на обдув

Когдатемпературавпомещениидостигаетзаданногозначения,кондиционеростанавливает
работукомпрессораипереключаетсянаобдув.Компрессорначнетохлаждатьилиобогревать
послетого,кактемпературавпомещенииподниметсяилиопуститсянаопределенныйградус.

21

Если вы выбираете режим «Охлаждение» в достаточно влажных условиях
(относительная влажность выше 80%), на поверхности внутреннего блока может
образовываться роса и капли

Втакомслучаенастройтевертикальныйпотоквоздуханаположениемаксимальнойвентиля­ции(т.е.близкоекнормальномуположениювгоризонтальномнаправлении)ивыберитеВы­сокуюскоростьработывентилятора(HIGH),чтобыисправитьситуациюсконденсациейвлаги.

Режим «Обогрев»

В режиме «Обогрев» тепловой насос кондиционера работаетпо принципу впитывания на­ружноготеплаипередачетеплавпомещение.Когдатемпературанаружноговоздухападает,
производительностьобогревасоответственноуменьшается,потомучтоуменьшаетсятепло,
впитываемоеснаружи (см.схему). Вто же самое время разница температурв помещении
иснаружиувеличивается,соответственно,увеличиваетсятепловаянагрузка.Есликондицио­нернепомогаетдостичьудовлетворительногоуровняобогрева,рекомендуетсявдополнение
кимеющемусякондиционеруиспользоватьдругоеотопительноеустройство.

Мощность нагрева

Высокая

Низкая

Высокая Низкая

Температура наружного воздуха

22

9. Комплектность сплит-системы

Сплит-системапоставляется вкомплекте с аксессуарамиуказанными ниже.Дляустановки
кондиционеравоздухаиспользуйтеаксессуары,входящиевкомплектпоставки.Неправиль­ныймонтажможетпривестикпротечкеводы,поражениюэлектрическимтокомивозгоранию,
атакжеквыходуоборудованияизстроя.Элементы,невходящиевкомплектсплит-системы,
должныприобретатьсяотдельно.

Наименование Внешний вид Кол-во

Инструкцияпользователя

Гибкийпатрубокдренажнойтрубы

(некоторыемодели)

Хомутдренажнойтрубы

(некоторыемодели)

Изоляционнаяоболочка

Га й к а

Дренажныйфитинг

(некоторыемодели)

Уплотнительноекольцо

(некоторыемодели)

Проводнойпультдистанционногоуправления

Ферритовоемагнитноекольцо(обернуть

электрическиепроводаS1&S2

(P&Q&E)вокругмагнитного

кольцадважды)

(некоторыемодели)

Внешнийвидаксессуаров,вприобретенномвамиоборудовании,можетотличатсяотвнешне­говидааксессуаров,представленныхвнастоящемруководстве.
Все иллюстрации в данном руководствеприведены исключительнов ознакомительных целях.
Онимогутотличатьсявзависимостиотмоделиприобретенногооборудования.Преимуществен­ноезначениеимеетреальныйвнешнийвидоборудования.
Количество аксессуаров может отличаться в зависимости от модели приобретенного вами
оборудования.

S1&S2(P&Q&E)

1

1

1

2

2

1

1

1

1

23

10. Рабочая температура

Когдакондиционер используетсязапределамиследующих температурныхдиапазонов,за­щитныефункциимогутактивироватьсяипривестикотключениюустройства.

Режим «Охлаждения» Режим «Обогрева» Режим «Осушения»

Температуравоздухавпомещении 17… 3 2 °С 0…30°С 10…32°С
Температуранаружноговоздуха –15…50°С –15…24°С 0…50°С

Примечание. Относительная влажность в помещении менее 80%. Если кондиционер
работает при влажности воздуха в помещении более 80%, на поверхность кондиционе­ра может образовываться конденсат. Установите максимальный угол наклона жалюзи
(вертикальный по отношению к полу) и установите режим ВЫСОКОЙ скорости венти­лятора.

Для дальнейшей оптимизации производительности вашего устройства сделайте
следующее:

• Держитедверииокнавпомещениизакрытыми.
• ОграничьтепотреблениеэнергииспомощьюфункцийТАЙМЕРВКЛиТАЙМЕРВЫКЛ.
• Неблокируйтевоздухозаборникиивыпускныеотверстиякондиционера.
• Регулярнопроверяйтеиочищайтевоздушныефильтры.

24

11. Габаритные размеры

2 — ∅33 Отверстие подключения проводки

Внутренние блоки

2 — ∅25 Дренажный патрубок

∅120 Отверстие для свежего

воздуха

Подвесной кронштейн

94

204

140

120

A

D

Отверстие для трубы

хладагента

B

C

222 220

Размеры:мм

Модель A, мм B, мм С, мм D, мм

LS-HE18TWE2 1068 675 235 983

25

Наружные блоки

W1

D

H

W

A

B

Размеры:мм

Модель W, мм D, мм H, мм A, мм B, мм

LU-HE18UWE2 805 330 554 5 11 317

26

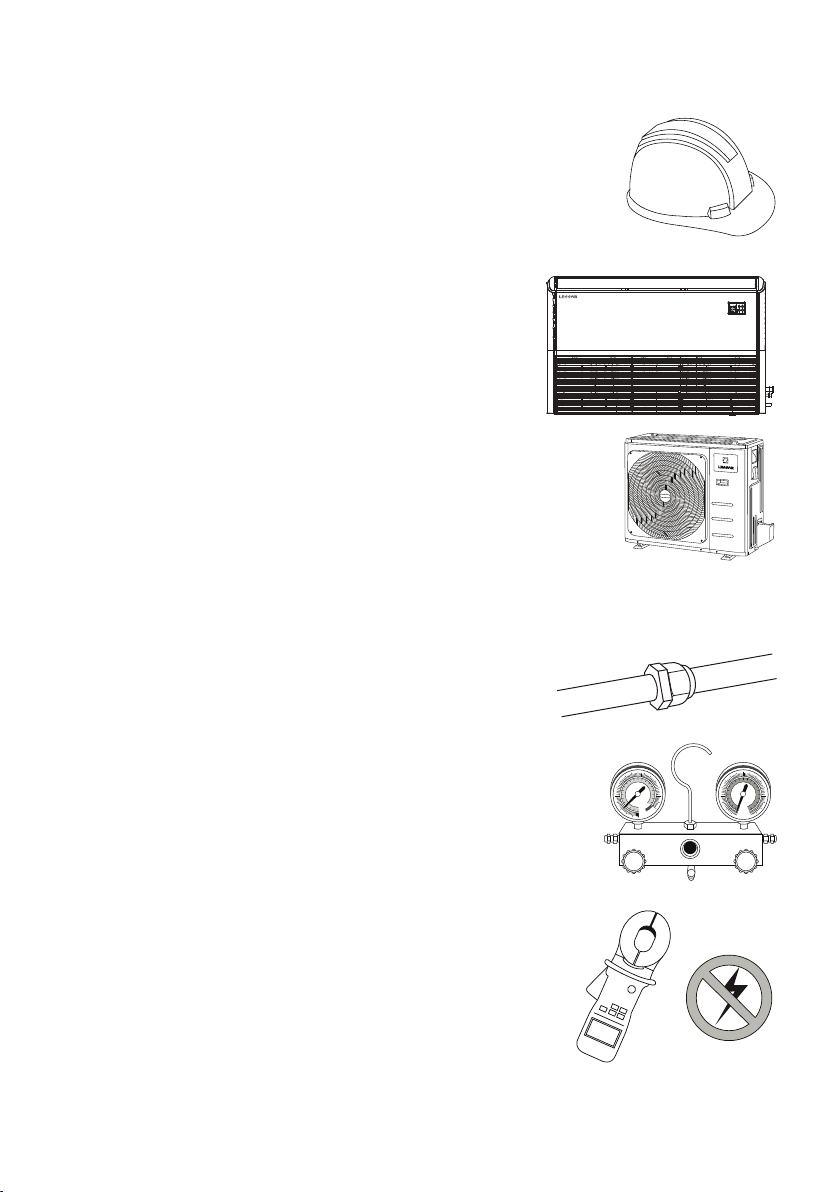

12. Порядок монтажа сплит-системы

1. Безопасность превыше всего!

Внимательнопрочитайтеинструкциюпомонтажуоборудованияперед
началоммонтажа.

2. Выберите место установки внутреннего блока

Закрепитешпильки.
Просверлитеотверстиядлятрубопроводовхладагента,дре­нажаипроводов.
Подготовьтетрубопроводыхладагента.
Подключитедренажныйтрубопровод.
Подключитепровода.

3. Выберите место для установки наружного
блока

Определитеместоотводаконденсата,помните,чтокапающийконден­сатнедолженмешатьсоседямипрохожим.
Установитенаружныйблок.
Подключите трубопроводы хладагента ипровода питания иуправле­ния.

4. Внимательно изучите ограничения на длину труб, перепады высот,
требования к маслоподъемным петлям

Будьте внимательны при прокладке трубопроводов, соблю­дайтеправилапрокладкихолодильныхтруб,правиламонтажа
труб,вальцеванияитеплозащиты.

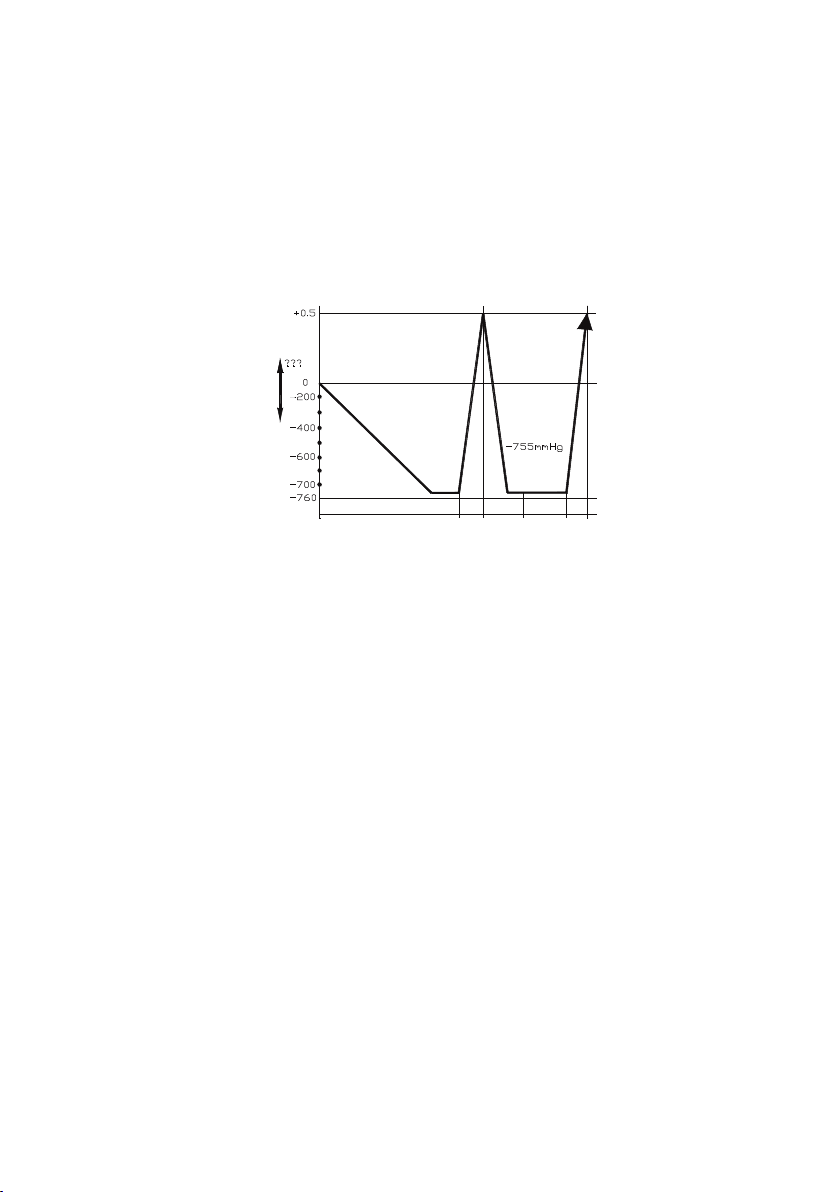

5. Отвакуумируйте систему

Проверьтенагерметичность.
Принеобходимостидозаправьтесогласноинструкции.

6. Проведите проверки подключения трубопроводов
и проводов

Проведитетестовоевключениеоборудования.

27

13. Мотнаж сплит-системы

Передустановкойпрочитайтеследующуюинформациюидействуйтесогласноинструкциям.

Внутренний блок

• Устанавливайтевнутреннийблоквдалиотнагревательныхприборов.
• Выберитеместо,гденетпрепятствийдлявходящегоиисходящегопотоковвоздуха.
• Убедитесьввозможностиполногоибеспрепятственногоотводаконденсата.
• Неустанавливайтекондиционернадвходомвпомещениеилинадокнами.
• Определитеместасоскрытойпроводкой,чтобынеповредитьеепримонтаже.
• Придлинефреонопроводаболее 5метровоткорректируйтеколичество хладагентавси-

стеме.

Наружный блок

• Если над наружным блокомустановлен навесдля защитыотсолнца идождя,убедитесь,

чтооннепрепятствуеттеплообменутеплообменниканаружногоблока.

• Убедитесь,чторасстояниеотзаднейповерхностикондиционерадостеныболее30санти-

метров.Расстояниеотлевойстенкидолевойсторонынаружногоблокадолжнобытьболее
30 сантиметров. Расстояние отправой стены доправой стороны наружного блока более
60сантиметров,аслицевойстороныболее200сантиметров.Этимвыоблегчитедальней­шееобслуживаниенаружногоблока.

• Убедитесь, что растения или животные не попадут под входящий или исходящий потоки

воздуха.

• Выберитеместоустановкисучетоммассыблокаитак,чтобышумивибрациябылимини-

мальныинемешаливамивашимсоседям.

При установке на крышу

• Проверьте,чтобыперепадвысотнепревышалдопустимыепоказатели.
• При перепаде высотболее6метров ирасположении наружногоблока выше внутреннего

предусмотритемаслоподъемныепетличерезкаждые6метров.
• Убедитесьвтом,чтокрыша,перекрытияикреплениявыдержатвесоборудования.
• Выясните,возможналиустановканакрышуввашемрегионе.
• Установкавтруднодоступномместеможетзатруднитьдальнейшееобслуживаниеблока.

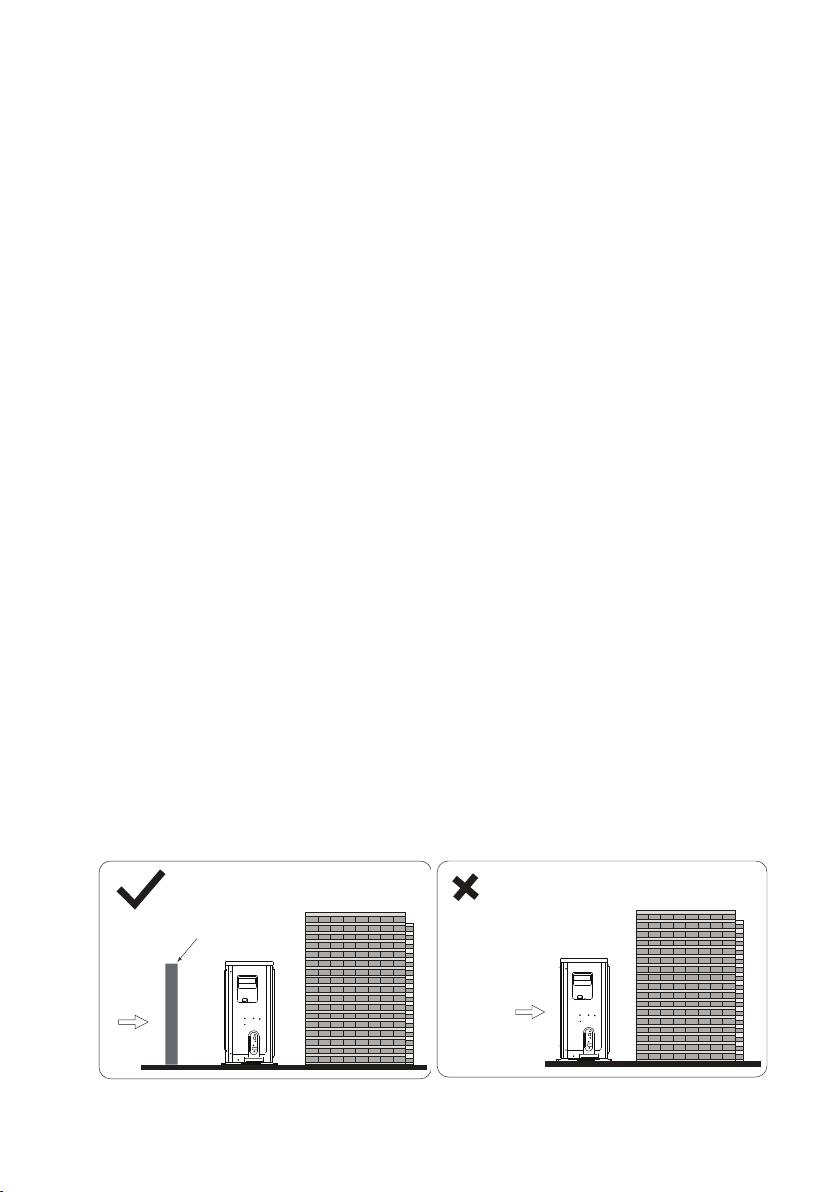

Установка ветрозащитного экрана

Вслучае монтажа наружного блока вобласти ссильной ветровой нагрузкойпредусмотрите
защитныйэкраннарасстоянии200ммотлицевойпанелинаружногоблока.Этонеобходимо
длятого,чтобыизбежатьраскручиваниялопастейвентиляторанаружногоблокаподнапором
ветра.

Неверно

28

Сильный

ветер

Правильно

Ветрозащитный
барьер

Сильный

ветер

Установка внутреннего блока

Выбор места

Убедитесь,что:

• Оборудованиеправильноподобранодляработывданномпомещении.
• Потолокгоризонтальныйиегоконструкциявыдерживаетвесоборудования.
• Местоможетобеспечитьустановку,дальнейшийосмотритехническоеобслуживаниеобо-

рудования.
• Естьвозможностьорганизоватьдренажводы
• Длиннытрубиперепад высот фреонопроводовнепревышаютмаксимальнодопустимых

значений.
• Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух

неоказываетсильноговлияниянатемпературувпомещении.
• Воздушныйпотокохватываетвсепомещение.
• Оборудованиеустановленовдалиотмощныхисточниковтепла.

Установкавследующихместахможетповлечьзасобойповреждениеоборудования:

• Местахсповышеннойвлажностью.
• Местахповышенногосодержанияввоздухежировимасел.
• Местахповышенногосодержанияввоздухесоли(например,напобережье).
• Местахповышенногосодержанияввоздухеедкихвеществ,например,сульфидов.
• Местах неустойчивого электропитания или рядом с оборудованием,создающим помехи

вэлектросети.
• Местахподвергающихсясильнойвибрации.

Вслучаезатрудненийпроконсультируйтесьсместнымдилером.

Сервисное пространство для внутреннего блока

≥ 35 мм

≥ 35 мм

≥ 35 мм

≥1000 мм

Перед установкой

Пожалуйста,проверьте надежностьвнутреннихкреплений.Есликреплениягде-тоослабло,
подтяните.
Передначалом монтажаснимитекрышкинавнутреннемблоке.Крышкивставляютсявпазы
набоковойповерхностиикрепятсясаморезами.

29

Места крепления к потолку

Болты крепления

Установка под потолком

• Подготовьтепотолок(убедитесьвегогоризонтальности).
• Отмерьтенеобходимуюдлинутрубопровода,трубкиотводаконденсатаипроводов.
• Дляуменьшениявибрацииусильтепотолоктам,гдеэтонеобходимо.
• Приустановкепомните,чтонельзямонтироватьвнутреннийблоктак,чтобыеговерхняя

частьсоприкасаласьсосновнымперекрытием.Еслипроигнорироватьэтоправило,прира­ботебудутвозникатьвибрацииишум.

• Определитеместаотверстийдляподвесовтак,чтобыонисовпадалисотверстияминамон-

тажнойпанели.

• Просверлите4 отверстия ∅ 12ммиглубиной50–55ммввыбранныхместах.Обязательно

держитесверлоподуглом90°кпотолку.Затемзакрепитевнихподвесы(шпильки,крюкиит.п.).

• Закрутитеравномерно4шестигранныегайкинаподвесахдляровнойгоризонтальнойуста-

новкиблока.
• Дляпроверкигоризонтальностиустановкиблокаиспользуйтеуровень.
• Еслиблокнеправильноустановлен,возможныпроблемысотводомконденсата.Этоможет

привестикпротечкиконденсата.
• После того, как положение блока будетвыверено, надежно зафиксируйте блок, затяните

гайки.

Боковая планка

Защитная решетка

D

E

Модель D, мм E, мм

LS-HE18TWE2 983 220

30

1

3

4

2

1 — гайка; 2 — шайба; 3 — ухо крепления на внутреннем блоке; 4 — гайка

≥ 20 мм

Сторона жидкости

Слив конденсата

Сторона газа

Внимание!

Предусмотрите наклон корпуса внутреннего блока в сторону трубопроводов (назад) для
улучшения оттока конденсата.

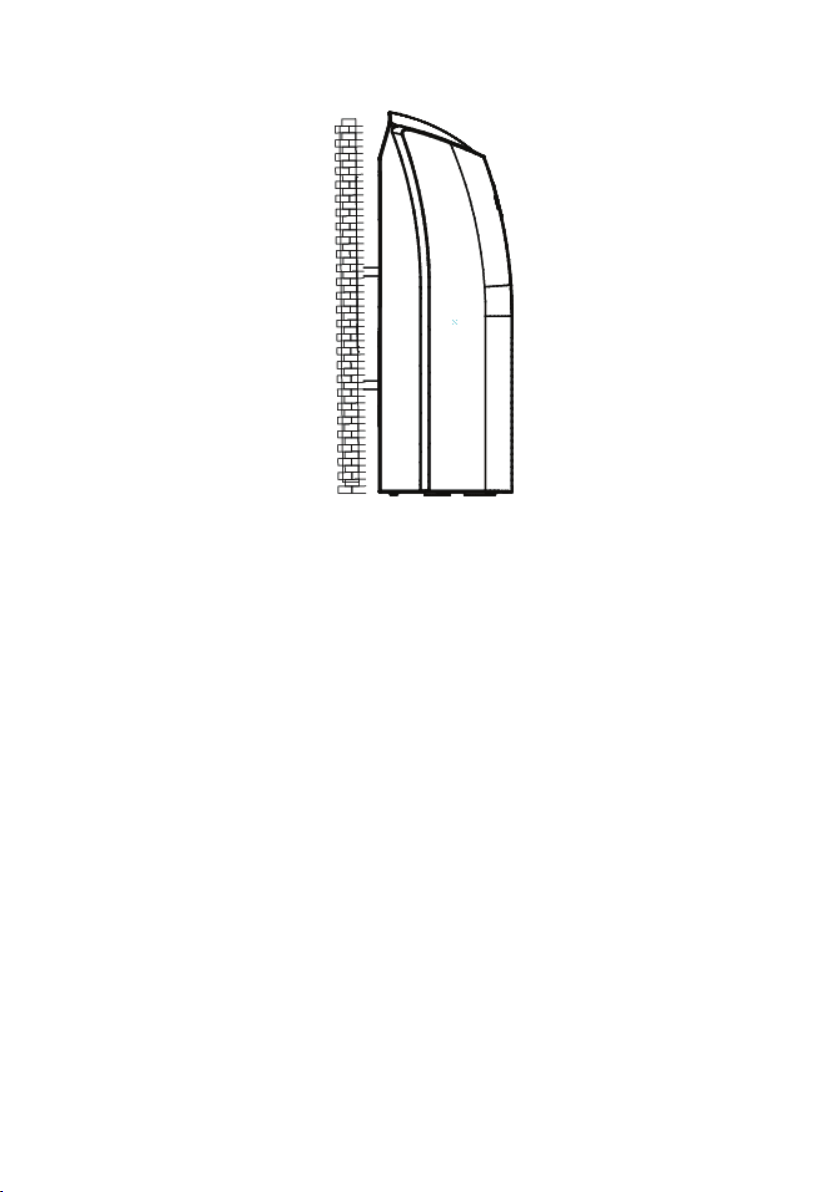

Установка на стене

• Прикрутитесаморезыкстене(см.рисунокниже).

31

• Подвесьтевнутреннийблок,вставивсаморезывотверстиякронштейновнаосновномблоке.

(Нижн яячастькорп усаможеткасатьс япола,ноблокдолженб ытьуста новле нвертик а льно.)

32

14. Установка наружного блока

(Стена или препятствие)

Меры предосторожности

• Неустанавливайтеблокнаоткрытомсолнце,атакжевблизиотопительныхприборов.
• Еслиустановкаблокавтакомместенеизбежна,закройтеегозащитнымэкраном.
• Еслиблокбудетустанавливатьсянапобережьеилинабольшой высоте,т.е.вместах,где

дуетсильный ветер,необходимоустанавливать его вдоль стены,чтобыобеспечить нор-

мальныеусловияработыблока.
• Принеобходимостииспользуйтеэкран.
• Приоченьсильномветренеобходимопредотвратитьзадуваниевоздухавнаружныйблок.

Сильный ветер

НеправильноПравильно

• Наружныйивнутреннийблокидолжнырасполагатьсякакможноближедругкдругу.

Сервисное пространство для наружного блока

Воизбежаниесниженияэффективностииз-заограниченногопритокаилициркуляциивозду­ха,повозможностиудалитерасположенныевблизиблокапрепятствия.Минимальныерассто­яниямеждунаружнымблокомипрепятствиями,показанныенамонтажныхсхемах,могутот­личатьсяотрасстоянийвусловияхмонтажавгерметичномпомещении.Необходимооставить
открытыйдоступвдвухнаправленияхизтрех(A,B,C).

Забор воздуха

>300 мм

B

Забор

воздуха

Выпуск воздуха

>300 мм

>2000 мм

A

Технологический

зазор

>600 мм

C

>600 мм

33

Шаг болтов

A

D

ширина

лубина

фундамента

Модель D, мм A, мм B, мм

LU-HE18UWE2 330 5 11 317

Перемещение и установка

• Закрепитенаружныйблокспомощьюанкерныхболтов(M10).

>60 см

B

Зафиксировать

болтом

Г

Необходимая

• Приподъемеагрегатанастро пахнеобходим особлюдатьос торожность,такк акцентртяже-

стиагрегатанесовпадаетсегогеометрическимцентром.

• Незакрывайтевоздухозаборныеустройстванаружногоблокавоизбежаниеповреждения

агрегата.

• Никогданеприкасайтеськвентиляторурукамиилидругимипредметамивовремяработы

блока.
• Ненаклоняйтеблокболеечемна45°инекладитенабоковуюсторону.
• Надежнозафиксируйтеопорыблокаболтамивоизбежаниеегоопрокидыванияприземле-

трясенииилисильномветре.
• Сделайтебетонныйфундамент.

34

Слив конденсата с наружного блока

Порт для слива

Внимание!

• В режиме НАГРЕВА наружный блок будет сбрасывать воду. Убедитесь, что сливной

шланг расположен в подходящем месте.

конденсата

Корпус

Прокладка

Штуцер

Шланг

• При необходимости используйте сливной штуцер для подключения шланга для слива
конденсата к наружному блоку. Штуцер подключается с нижней части наружного
блока, под теплообменником.

• В случае эксплуатации оборудования при отрицательных температурах воздуха
предусмотрите обогрев дренажа, так как вода при отрицательных температурах
замерзнет, лед начнет нарастать по всему теплообменнику, что может вызвать
блокировку работы вентилятора наружного блока.

35

15. Установка трубопровода отвода конденсата

Уклон 1/100

Дренажная труба

Дренажный патрубок
внутреннего блока

Трубопровод отвода конденсата служит для отвода воды из дренажной ванны внутреннего
блока.Неправильнаяустановкаможетпривестикповреждениюустройстваиимущества.

Наружный диаметр патрубка для слива конденсата

Модель LS-HE18TWE2

Диаметр,мм ∅ 25

Вкачестведренажной трубы можно использоватьполиэтиленовуютрубувнутреннимдиаме­тр ом25мм.Еемож н опри обрестивм агазин еилиум естноготорг о вогопредста вител яком пании.

1. Вставьтеодинконецдренажнойтрубывпатрубоквнутреннегоблокаигерметичносоеди­нитетрубы.

1–1,5 м

2. Накройтетрубопроводтеплоизоляцией,чтобыпредотвратитьконденсациюиутечку.

3. Соединитедренажнуютрубусвыпускнымпатрубкомвнутреннегоблока.Надежнозакре­питехомутом.

Внимание!

• Изолируйте все трубопроводы, чтобы предотвратить образование конденсата.

• Для предотвращения перетока воды в кондиционер при его остановке дренажную

трубу необходимо проложить с уклоном в сторону наружного блока (слива) свыше
1/100. Необходимо также избегать образования пузырей, выпуклостей и скоплений
воды.

• Не тяните сильно за дренажную трубу, чтобы не сместить корпус.

• Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы

предотвратить деформацию трубы, либо можно привязать дренажную трубу к со­единительной трубе.

36

Хомут

Изоляция

Слишком большая дистанция

Воздушная пробка

Дренажный

≥100 мм

трубопровод

Дренажный
трубопровод

Дренажный
трубопровод

Тройник

Направление

потока воды

Тройник

Направление

Направление

потока воды

потока воды

Направление

потока воды

Тройник

Направление

потока воды

Направление

потока воды

Направление

потока воды

Направление

потока воды

Направление

потока воды

Верно Верно Неправильно

• Еслидренажнаятрубаслишкомдлинная,лучшепроложитьеечасть,находящуюсявнутри

помещения,череззащитнуютрубудляпредотвращенияеепровисания.

• Конецдренажнойтрубыдолженбытьвышеземлиилинижнейточкидренажакакминимум

на50мм,оннедолженнаходитьсявводе.

• Если дренаж выводится непосредственно в фановую трубу, необходимо изогнуть трубу,

чтобыобеспечитьналичиегидрозатвора,препятствующегопроникновениюнеприятныхза­паховвпомещениечерездренажнуютрубу.

Внутренний блок

Более 50 мм

Пробка

Гидрозатвор

Более 25 мм

4. При подключении нескольких кондиционеров к одной дренажной системе, установите
трубы,какпоказанонаследующемрисунке.

Правильнаяустановкадренажноготрубопроводаневызоветобратногоперетокаводывовну­треннийблок.Невернаяустановкаможетпривестиккаплепадениюконденсатаизвнутренне-

гоблокаиз-заперетокаводы.

Проверка дренажа

1. Убедитесьвотсутствиипрепятствийподлинедренажнойтрубы.Встроящихсязданияхэту
проверкунеобходимовыполнитьдозашивкипотолка.

2. Залейтевванночкувнутреннегоблокаоколо2000млводычерезтрубку.

3. Включитепитаниеизапуститекондиционерврежимеохлаждения.Прислушайтеськзвуку
от дренажной трубы. Убедитесь в том, что вода сливается (учитывая длину дренажной
трубы,водаможетпоявитьсясзадержкойпримернона1минуту),проверьтегерметичность
соединений.

Внимание!

В случае обнаружения неисправности ее необходимо немедленно устранить.

37

16. Монтаж линии хладагента

Жидкостная

Внутренний блок

Приподсоединениитрубопроводахладагентанедопускайтепопаданиявсистемувеществ
илигазов,кромеуказанногохладагента.Присутствиедругихгазовиливеществснижаетпро­изводительностьсистемыиможетвызватьаномальновысокоедавлениевхолодильномкон­туре.Этоможетпривестиквзрывуитравмам.

Диаметры трубопроводов

Внимание!

Убедитесь в том, что перепад высот между внутренним и наружным блоками, длина
трубы с хладагентом и количество изгибов отвечают следующим требованиям:

Модель

Жидкостнаялиния(высокогодавления),мм ∅ 6,35
Газоваялиния(низкогодавления),мм ∅ 12,7
Максимальнодопустимаядлинамагистрали,м 30
Максимальнодопустимыйперепадвысоты,м 20
Количестводобавляемогохладагента,г/м

(придлинемагистралиболее5метров)

Примечание!

Наружный блок заправлен на заводе из расчета длины трубы не более 5 метров. В случае,
если длина трубопровода превышает указанные 5 метров, произведите дозаправку систе­мы из расчета, указанного в таблице выше, 12 грамм хладагента на каждый дополнитель­ный метр трубопровода (только туда, в одну сторону) сверх 5 метров.

Минимальнаядлинаподключаемыхтрубдолжнабытьнеменее3-хметров.

Маслоподьемные петли

Если внутренний блок установлен выше наружного блока:

Приостановкесистемымаслопотечетобратновкомпрессорнаружногоблока,этоможетвы­зватьгидроударилиухудшениевозвратамасла.Маслоподьемныепетливвосходящемгазо­вомтрубопроводемогутпредотвратитьэто.
Маслоподьемныепетлиследуетустанавливатькаждые10мвертикальногоучасткавсасыва­ющейлинии.

Газовая труба

Маслоподъемная
петля

LS-HE18TWЕ2
LU-HE18UWЕ2

12

38

Наружный

блок

10 м

труба

10 м

Если наружный блок установлен выше внутреннего блока:

Жидкостная

Внутренний блок

Наружный блок

Рекомендуетсянеувеличиватьдиаметрвертикальныхвсасывающихлинийхладагента,так
каквсистемедолженподдерживатьсявозвратмаславкомпрессорзасчетвысокойскорости
всасываемогогаза.Еслискоростиупадутниже7,62м/с,возвратмаслабудетуменьшен.Мас­лоподъемныепетливнисходящемгазовомтрубопроводемогутпредотвратитьэто.
Маслоподъемныепетлиследуетустанавливатьчерезкаждые6мвертикальногоучасткавса­сывающейлинии.

Газовая труба

Маслоподъемная
петля

6 м

труба

6 м

Основные требования к монтажу фреонопровода

Принцип Возможные проблемы Контрмеры

Отсутствиевлаги

Чистота

Герметичность

Дождь/снегмогутпопастьвтрубыпри
монтаже.
Прихранениитрубнахолодевнихизну­триможетобразовыватьсяконденсат.
Примонтажевтрубыможетпопасть
жидкость.

Отсутствиепостороннихпредметовв
трубопроводах.
Пайкатольковсредеазота.

Ошибкипайки.
Ошибкимонтажа.
Поврежденияужепослепроведения
монтажа.

Проверитьтрубопроводыпередначалом
монтажа.Тщательнопроизводитьизоляцию
трубопроводовпримонтажеиприпротаски­ваниичерезпрепятствия.Непроизводить
монтажприатмосферныхосадках/тщательно
защищатьтрубывплотьдоихзапаивания

Проверяйтетрубопроводынаналичиепо­стороннихпредметоввнутрипередначалом
монтажа(вынеможетеконтролироватьпро­цессхранениядопоступлениянаобъект).
Всеработыпопайкетрубопроводовдолжны
производитьсятольковсредеинертногогаза
азота

Обязательнопровеститестированиепод
давлениемотдельныхучастковтрубопровода
послеихзавершения.
Обязательнопровеститестированиепод
давлениемвсейсетитрубопроводовпосле
окончательногомонтажавсейсистемы.
Обязательнопроводитьактированиевсех
этаповпроверкивприсутствиипредставите­лязаказчикасподписаниемактовприемки

39

Внимание! Убедитесь в отсутствии следов масла/масляной пленки на внутренних по-

Заглушка

Стена

Стена

скотч

верхностях трубопроводов. При необходимости очистите трубопроводы специальны­ми средствами.

Так как сплит-система использует хладагент R410A с синтетическим маслом, смеши­вание остатков другого масла с компрессорным маслом может привести к деградации
масла, и выходу компрессора из строя.

Защитные меры при монтаже

Защищайтеоткрытыеконцытрубопроводаотвлагиигрязи.Доокончанияподключенийвставь­тезаглушкинаконцытрубилизаглушитеконецытрубымонтажнымскотчем.

Заглушка

• Приподачетрубычерезотверстиевстенеобязательноодевайтезаглушкунаконецтрубы.

Монтажный
скотч

Изолента,

• Некладитетрубупрямоназемлюилигрязнуюповерхность.

Монтажный скотч или крышка

Скотч

Пол Пол

• Отрезайтетрубуиудаляйтезаусеницы,направивобрабатываемыйконецвниз.

Не прикасайтесь
к поверхности
пола

Трубопровод

40

Расположение

внизу

Расположение

вверху

Пайка

Крышка,

Дождь

Труба

Пайка

• Убедитесь, что концы труб герметично заглушены и во время дождя вода не попадает

внутрьмагистрали.

скотч

Подготовка трубы

Главнойпричинойутечек хладагентаявляется некачественное соединениетрубопроводов.
Аккуратноикачественновыполняйтеподготовкутруб.

• Измерьтенеобходимуюдлинусоединительнойтрубыикабеля.

Для увеличения длины разогните трубу

• Отрежьтетрубу.Предусмотритедополнительноерасстояниесосторонынаружногоблока.

Трубанедолжнаидтивнатяг.

• Удалитезаусенцы с трубы с помощью риммера. Для этого опустите зачищаемый конец

трубывниз,чтобызаусенцынепопаливнутрьтрубы.Вращаяриммер,полностьюудалите
заусенцыструбы.

90°

Скошенный Шероховатый Заусенцы

Срез

Ример

41

Гибка труб

Теплоизоляция трубы

Медная труба

• Согнитетрубкунужнымобразом,соблюдаяосторожность,чтобынеповредитьее.

Примечания по гибке труб

• Гнуть трубы можно руками, будьте аккуратны, чтобы не заломить и не замять их.

• Угол изгиба не должен превышать 90°.

• Начинайте сгибать трубу с ее середины. Во избежание залома трубы не гните трубу

под большим углом, изгиб трубы должен иметь радиус 150 мм и более.

• Если труба несколько раз изгибается или растягивается в одном месте, материал
становится хрупким и сопротивляется повторному изгибанию или растягиванию. Не
изгибайте и не растягивайте трубу более трех раз.

• Если приходиться гнуть трубу в изоляции, есть большой риск замять или заломить
трубу. Разрежьте теплоизоляцию острым ножом, как показано на рисунке, и согните
трубу без изоляции. Когда труба будет согнута, закрепите теплоизоляцию на трубе
с помощью липкой ленты.

Труба

Нож

Линия разреза

• Чтобысогнутьтрубкупонебольшомурадиусу,используйтегибочноеприспособление.
• Просверлите отверстие в стенке. Надежно закрепите кабели к соединительной трубе

лентой.Недопускайтепопаданиявоздухавнутрьтрубы,таккакэтоможетпривестикоб­разованиюконденсатаиегопротечкам.Вставьтесоединительнуютрубучерезпроходку
встенеснаружнойстороны.Соблюдайте осторожность,чтобыне повредитьостальные
трубопроводы.

Развальцовка труб

• Передразвальцовкойтрубнезабудьтенадетьнатрубопроводыизоляциюигайки.

42

Накидная гайка

• Отрежьтекромкутрубытруборезом.

Труба

Кромка трубы

Внимание!

Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке
оборудования из-за попадания опилок в трубопровод.

• Обработайтекромкутрубыримером.Держитетрубукромкойвнизвоизбежаниепопадания

опилоквтрубу.

Ример

• Дляразвальцовкиможноиспользоватьразвальцовщикручноготипа.
• Наконецтрубыустановитеспециальнуюмуфту(планку)держателятак,чтобыкончиктрубы

былустановленнарасстоянии«А».

"A"

Планка

Медная

труба

Диаметр трубы, мм Максимальное расстояние «А», мм Минимальное расстояние «А», мм

6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0

15,88 1,9 1,0

43

• Поместитемуфту(планку)держателявприспособление дляразвальцовки.При завинчи-

Планка

зажима

Гаечный ключ

ваниивинтаконусразвальцовывающегоустройства,оказываетмеханическоевоздействие
навнутреннююповерхностьтрубы,деформируетее доворонкообразной формы с углом
скосаравным45°.

Ручка

Станина

Конус

Рукоятка

90°±4°

45°±2°

R 0,4–0,8

Подключение труб

Призатяжкетрубопроводовиспользуйтедвагаечныхк люча.

Динамометрический
ключ

Конусная гайка

Медная труба Конусная гайка

Соединение труб

Осторожно!

При слишком большом моменте возможно повреждение раструба, при слишком малень­ком соединение будет негерметичным. Определить необходимый момент можно по та­блице.

Диаметр трубы, мм Момент затягивания, Н·м Размеры машинной обработки раструба (А), мм

6,35 14–17 8,2–8,3

9,52 32–40 12,0–12,4
12,70 50–60 15,4–15,8
15,88 62–75 18,6–19,0

Внимание!

Убедитесь в том, что перепад высот между внутренним и наружным блоками, длина
трубы с хладагентом и количество изгибов отвечают следующим требованиям:

Модель

Максимальнодопустимаядлинамагистрали,м 30
Максимальнодопустимыйперепадвысоты,м 20
Хладагент R32

LS-HE18TWЕ2/
LU-HE18UWЕ2

44

Изоляция трубопроводов

Тр

Трубопровод

й

Тр

Теплоизоляция

Изоляционныйматериалдолжензакрыватьвсеоткрытыечаститрубсхладагентом,раструб­ных соединений с газовой ижидкостной стороны. Недопускается наличие зазоров между
ними.Некачественнаяизоляцияможетбытьпричинойобразованияконденсата.

Изоляционный материал

Дляизоляциинеобходимоиспользоватьспециальныйматериал,которыйвыдерживаеттем­пературутрубылиниижидкостинеменее70°С,илиниигаза—120°С.

Диаметр трубы, мм Толщина теплоизоляции, мм

Трубафреонопровода ∅ 6,35–25,4 10
Трубаотводаконденсата Внутреннийдиаметр∅20–32 6

Изоляция фреонопровода

Изолируйтетрубыпередпрокладкойтрубопровода,кромеучастковсоединенийиразветвле­ний.
Послепроверкигерметичностисоединенийдавлениемвсеучасткифреонопроводадолжны
бытьтеплоизолированы.

Неправильно Правильно

Трубылинийгазаижидкостидолжныбыть

теплоизолированыдруготдругаинемогутбыть

теплоизолированывместе

Изоляцияфреонопроводамоделей

«тепло—холод»

убопровод

жидкостной

газовый

Монтажны

скотч

убопровод
газовый

Трубопровод

жидкостной

Монтажный

скотч

45

Изоляция мест соединений труб

Теплоизоляция

Место стыка должно быть

л.

Манометрический коллектор

Вакуумный насос

Манометр (низкое давление)

Послепроверкигерметичностисистемынадежнотеплоизолируйтевсеучасткитрубопровода.
Убедитесь,что изоляция неимеетнеплотностей,щелей,зазоров.Неплотностьтермоизоля­цииможетпривестикобразованиюконденсата.

заизолировано полностью

Слои изоляции должны заходить
друг на друга

Теплоизоляциюзакрепитемонтажнымскотчем.

Изоляция трубопровода отвода конденсата

Весьтрубопроводотводаконденсатанеобходимоизолировать,иначенавнешнейповерхно­ститрубыможетобразовыватьсяконденсат.

Вакуумирование и проверка на утечку

Внимание! При работе с R32 требуется обязательное удаление воздуха двухступен­чатым вакуумным насосом! Используйте правильное оборудование при работе.

Рекомендациипоиспользованиюманометрическогоколлекторасм.вруководствепоэксплу­атациизаправочнойстанции.

Выключатель
(низкое давление)

Соединительная труба
(к внутреннему блоку)

Жидкостной
клапан

Газовый
клапан

Сервисный
порт

Назначение вакуумной сушки

• Устранениевлагивсистеме,чтобыпредотвратитьокислениемаслаимедныхтруб.Также

влагаможет сконденсироваться и замерзнуть втонком местефреонопровода,что может
привестиквыходуизстроясистемы.

• Устранениенеконденсируемогогаза(воздуха)всистеме,присутствиевоздухаможетпри-

вестикколебаниямдавленияиплохомутеплообменувовремяработысистемы.

46

Манометр (высокое давление)

Выключатель (высокое
давление)

Крышка

Соединительная
труба

Крышка

Сервисный
порт

Крышка

Шланг с игольчатым
клапаном

Сервисный
порт

Манометр низк. дав

Манометр выс. давл.

Манометрический
коллектор

Вакуумный
насос

Порядок работы вакуумирования

Из-заразныхусловиймонтажамогутбытьвыбраныдвавидавакуумирования:
Обычное вакуумирование—применяетсяприпервоммонтаженовойсистемыиприусло­вии,чтоустановкатрубопроводовпроходилаприотсутствииатмосферныхосадковиотноси­тельнойвлажностивоздуханеболее60%.
Специальная вакуумная сушка—применяетсяприповторнойустановке(перемонтаже)си­стемы,атакжееслиустановкатрубопроводовпроходилаподосадкамиилиприповышенной
влажности,необходимопроводитьболеекачественноевакуумированиевполномобъеме.

Обычное вакуумирование

1. Дляпроведениявакуумирования,отвернитеиснимитетехнологическиегайки3-ходовыхза­порныхклапанов.соединитезаправочныешлангиманометрическогоколлекторассервис­ными портами 3-ходовых запорны клапанов.Приэтом оба вентилядолжныбытьзакрыты.
Соединитепатрубокзаправочногошлангасвакуумнымнасосом.Полностьюоткройтесторо­нунизкогоивысокогодавленияманометрическогоколлектораиоставьтевакуумныйнасос
включеннымвтечение1часа(степеньвакуумавсистемедолжнадостигнуть–1кг/см2)

2. Если,после1часасушки,уровеньвакуумавсистеменеможетдостигнуть–1кг/см
зываетнаналичиивлагиилиутечкивфреонопроводахсистемы.Необходимопродолжить
сушкувтечениеполучаса.

3. Еслиуровеньвакуумавсистеме,после1,5часовсушки,несмогдостигнуть–1кг/см2,про­верьтеналичиеисточникаутечки.

4. Испытание системы вакуумированием: после того, как давление достигнет значе­ния –1 кг/см2,подождать1 час. Если вакуумметрне показывает утечку (повышениедав­ления),испытаниесчитаетсяпройденным.Еслидавлениеповышается,тоэтозначит,что
вхолодильном контуреприсутствует влага(жидкость)и она испаряется(кипит) илипри­сутствуетутечка.

5. Утечкуможнонайти,опрессовавтрубопроводазотомподдавлением25кг/см2. Следует
внимательнопроверитьвсе потенциально слабыеместа системы: разъемные и паяные
соединения, заглушки,вальцовки. Самый доступный способ поискаутечек—обмылива­ние.Напотенциальноеместоутечкинужнонанестимыльныйраствор,появлениепузырей
укажетнаисточникнегерметичности.

6. Нижепоказанграфикобычнойпроцедурыосушенияхолодильногоконтуравакуумирова­нием.

2

,этоу к а -

Атмосферное давление

Вакуум

Вакуумная сушка (2 часа)

Время

Тест (1 час)

Добавление
хладагента

47

Специальная вакуумная сушка

1. Проведитевакуумизациюсистемывтечении1часа.

2. После осушения вакуумированием, сорвать вакуум, заполнивсистему азотом до избы­точногодавления0,5кг/см2.Азотимеетсвойстваосушения.Этопроисходитврезультате
срыва вакуума. Поэтому азот применяется как осушающий газ. Но этот метод не может
обеспечить тщательнуюсушку прислишкомбольшом количествевлаги. Поэтомуособое
вниманиедолжнобытьобращенонапредотвращениепопаданияводыиобразованиякон­денсатавсистеме.

3. Повторнаявакуумнаясушкавтечении0,5часа.Давлениедолжнобытьнеболее—1кг/см2.
Еслиневозможнодостичьдавления—1кг/см2,топовторитьпункт2и3.

4. Нижепоказанграфикспециальнойпроцедурыосушенияхолодильногоконтуравакууми­рованием.

Атмосферное давлениеВакуум

Вакуумная сушка (2 часа)

Тест (1 час)

Добавление азота

Вакуумная сушка (1 час)

Добавление хладагента

Пожалуйста, обратите внимание на следующие моменты. Это важно!

• Любая пайка трубопроводов при работе с R32 должна осуществляться только
в среде инертного газа (например, азот)! Пайка в воздушной среде запрещена, так как
оборудование может выйти из строя!

• R32 — слабогорючий газ. При соприкосновении с пламенем или горячими поверхностя-
ми разлагается с образованием высокотоксичных продуктов. Контакт с некоторы­ми активными металлами при определенных условиях (например, при очень высоких
температурах и/или давлении) может привести к взрыву или возгоранию. Строго со­блюдайте правила техники безопасности при работе с хладагентом!

• Помните, что сервисные штуцеры на оборудовании с R32 имеют увеличенный диа-
метр и требуют специальных шлангов либо переходников для работы!

• При поиске утечек хладагентов R32 бесполезно и небезопасно использовать газопла-
менную горелку (тече искатель на основе горения пропана)! Используйте аппаратный
комплекс для поиска утечек с насадками под нужный газ!

При поиске утечек хладагента R32 бесполезно и небезопасно использовать газо­пламенную горелку (течеискатель на основе горения пропана)! Используйте аппа-

ратный комплекс для поиска утечек с насадками под нужный газ!

48

При длине трубопроводов более 5 метров в одну сторону добавьте хладагент
в систем у.Запишите количество заправленного хладагента в инструкцию для дальней-

шего сервисного обслуживания.

Дозаправка хладагента

Послевыполнениявакуумирования,вслучаи,еслидлинатрубыпревышает5м,необходимо
выполнитьдозаправкусистемыхладагентом,т.к.назаводезаправкахладагентомосущест­вляетсяизрасчетасоединительнойтрубыравной5м.

Необходимыйобъемдозаправкивтаблице

Модель

Количестводобавляемогохладагента,г/м(придлинемагистралиболее
5метров)

Хладагент R32

LS-HE18TWE2

LU-HE18UWE2

12

Внимание!

• Заправку хладагента можно производить только после вакуумной сушки.

• Перед заправкой необходимо выпустить воздух из шлангов и манометра.

• Хладагент следует заправлять в жидком состоянии.

• Во время заправки всегда используйте перчатки и очки для защиты рук и глаз.

• Для взвешивания заправляемого хладагента используйте электронные весы

49

Процедура проверки

Порядокдействий.

1. Плотнозакройте(завинтите)заглушкинавсехпортахнаружногоблока.

2. Проверьтеспомощьютечеискателяилимыльнойпеныотсутствиеутечеквточкахпровер­ки.Точкипроверкиобозначенынарисункениже.

• Точкапроверки1:местосоединениятрубопроводовсвнутреннимблоком(гайкиишту-

церы).

• Точкапроверки2:местосоединениятрубопроводовснаружнымблоком(гайки),защит-

ныеколпачкинавентилях.
Приналичии утечекотключитеоборудование,закройтепортыспомощьюшестигранных
ключей,отключитеоборудованиеотэлектропитанияипроизведитеперемонтаж.Вслучае
утечкииз-подзаглушекобратитесьвближайшийсервисныйцентр.

(Внутренний

блок)

(Сторона жидкости)

Точки

проверки

(Наружный блок)

(Сторона газа)

Точки

проверки

Точки

проверки

Внимание!

Перед опробованием все запорные вентили необходимо открыть. Каждый кондиционер
имеет два запорных вентиля разных размеров со стороны наружного блока, функциони­рующих как нижний запорный вентиль и верхний запорный вентиль, соответственно.

Сервисный порт

Защитная
гайка

Защитная
крышка

отверстие

Корпус вентиля

Коническая гайка

Шток вентиля

Ограничитель

Колпачок

Затвор Вал Шестигранное



50

17. Электрические соединения

Перед выполнением каких-либо электрических работ
прочтите данные правила:

• Монтаж электропроводки должен осуществляться персоналом, имеющим необходимую

квалификацию,всоответствиисэлектрическимикоммутационнымисхемами,каквинструк­цииилинаоборотнойсторонекрышекибоковойпанелинаружногоблока.

• Кондиционердолженбытьзапитанототдельногоисточникастребуемымноминальнымна-

пряжением.

• Передтем,какотключитьпитание,убедитесь,чтонапряжениесоответствуеттребованиям

указаннымвспецификации.

• Еслинаобъектеестьпроблемысэлектропитанием,необходимоостановитьработыпопод-

ключениюдорешениявсехпроблем.

• Внешнийисточникпитаниякондиционерадолжениметьпроводзаземления,соединенный

сзаземлениемвнутреннегоинаружногоблока.

• Вэлектропроводке должен быть предусмотренэлектрический разъединитель, обеспечи-

вающийфизическоеразъединениеконтактоввсехактивныхпроводников,всоответствии
снациональнымитребованиямикмонтажуэлектроустановок.

• Установитеустройствозащитыотутечкитокавсоответствииснормативами,правилами

истандартаминавыполнениеэлектроработ.

• Силовая и сигнальная проводка должны быть проложены таким образом, чтобы предот-

вратитьихвоздействиедругнадругаиихконтактссоединительнойтрубойиликорпусом

запорноговентиля.
• Выберитеразныецветадляразныхпроводоввсоответствиисдействующимиправилами.
• Втрубкеилигофредляпроводовнедолжнобытьскрутокисоединенийпроводов.Еслисо-

единениенеобходимо,установитесоединительнуюкоробку.
• Недопускаетсянахож дениепроводкисразнымнапряжениемводнойтрубке.
• Убедитесь, что цвета проводов и номера клемм наружного блока соответствуют цветам

иномерамвнутреннегоблока.
• Воизбежание пораженияэлектрическимтокомникогдане прикасайтесь кэлектрическим

компонентам сразу после отключения питания. После выключения питания подождите

10минут,преждечемприкасатьсякэлектрическимкомпонентам.
• Невключайтепитание,поканепроведенаполнаяпроверкаэлектропроводки.Правилабез-

опасности

Спецификация

Модель

Питание

Автоматическийвыключатель,A 16
Подключениепитаниякнаружномублоку,мм
Заземление 2,5

Соединительныйкабельмеждувнутренними
наружнымблоками,мм

2

Количествофаз 1
Напряжениеичастота 220В/50Гц

2

Питаниеисигнальнаялиния
внутреннегоблока

LS-HE18TWE2

LU-HE18UWE2

3 × 2,5

4 × 1,0

51

Схемы подключения

ВНУТРЕННИЙ БЛОКНАРУЖНЫЙ БЛОК

Кабель 3 × 2,5 мм2

LS-HE18TWE2 / LU-HE18UWE2

L

N

1(L) 2(N) S

1(L)

2(N) S

Питание:
1 ф./220 В/50 Гц

Кабель 4 × 1,0 мм

2



Подключение электропитания к наружному блоку

Открутитевинтытехнологическойпанелиипотянитееевпоказанномстрелкойнаправлении,
чтобыснятьзащитнуюпанель.

Примечание!

Cоблюдайте осторожность, чтобы не поцарапать поверхность.

Терминал подключения

Крышка

Болты крепления

Внимание!

На рисунке показана стандартная модель, которая может отличаться от вашего наруж­ного блока.

Правила безопасности

1. Еслинаобъектеестьпроблемысэлектропитанием,необходимоостановитьработыпопод­ключениюдорешениявсехпроблем.

2. Электропитаниедолжносоответствоватьуказанномувспецификации(220В/50Гц,±10%
или380В/50Гц/3ф,±10%).

52

3. НоминалытоковойзащитыиуставкиУЗОдолжныбытьв1,5разабольшемаксимальнодопусти­могорабочеготокаоборудования.

4. Убедитесь,чтооборудованиезаземлено.

5. Подсоединитепроводатак,какпоказанонаэлектросхемахвинструкцияхилинаоборотной
сторонекрышкиилибоковойпанелинаружногоблока.

6. Всеподключениядолжнывыполнятсявсоответствиисгосударственнымиилокальными
требованиямиистандартамиипроводитьсятолькоквалифицированнымперсоналом.

7. Оборудованиедолжно бытьподключено киндивидуальной линии электропитания.Под­ключениенесколькихблоковкодномуавтоматутоковойзащитынедопускается.

Крышка

10 мм

Винт

40 мм

Внимание!

• Применяйте только специально предназначенные для данного вида работ типы ка-
белей. Поврежденный кабель или неправильно подобранный тип кабеля могут стать
причиной пожара.

• Правильно выполните заземление.

• Провод заземления не должен проходить рядом или соприкасаться с газо- или водо-

проводом, телефонной линией и т.д.

• Все электрические подключения должны выполняться профессионалами и выпол-
няться согласно государственным требованиям безопасности.

Осторожно! Для предотвращения поражения электротоком в случае утечки его на кор­пус оборудования установите УЗО.

Внимание!

• Кабель питания должен быть выбран в соответствии с требованиями электробезо-
пасности для данного типа работ.

• Подключение наружного блока должно выполняться в соответствие с инструкцией
по установке наружного блока.

• Электрические провода должны быть проложены вдали от высокотемпературных
компонентов.

• Используйте хомуты для фиксации кабельных трасс после подключения.

• Сигнальная линия может идти вдоль фреонопровода.

• Подключайте электропитание внутреннего блока только после того, как система

будет смонтированна и отвакуумирована.

• Не подключайте электропитание к сигнальной линии — это выведет из строя обо-
рудование и может стать причиной пожара.

53

18. Подключение пульта управления

ПодцепитеотверткойкрышкупультаДУиснимитеее.

Аккуратно тонкой отверткой нажмите

на язычок и откройте панель

Задняя крышка

Передняя
крышка

Экран LCD

Кнопки
управления

Винты крепления
внутреннего корпуса

Защитная
крышка

Клеммная колодка для
подключения проводов

Пазы

Примечания

• Не заворачивайте винты слишком туго, иначе крышка может продавиться или сло-
маться ЖК-дисплей.

• При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить провода.

Установка на стену

Передустановкой пульта ДУвыполните скрытую проводку 3-жильного кабеля в точку,соот­ветствующуюсерединеверхнейкромкипультаДУ.
Примонтаженатвердыхвертикальныхповерхностяхиспользуйтедополнительнуюмонтаж­нуюкоробкуLZ-UPW4-box(опция,артикул000115871).
Информациюоподключениипроводовсмотритенасхемеподключения.

Примечания

• Не заворачивайте винты слишком туго, иначе крышка может продавиться или сло-
маться ЖК-дисплей.

• При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить про-
вода.

• Не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ДУ.

• Длина кабеля в комплекте составляет 6,5 метра. При необходимости возможно уве-

личение длины до 15 метров.

54

Подключение проводов проводного пульта ДУ

A

B

C

D

E

Пульт управления

Клеммная

колодка

5-жильный

кабель

Плата индикации

внутреннего блока

A

B

C

D

E

управления

+5

К плате

55

19. Пусконаладка

1. Проведениеиспытанийвозможнотолькопослеполногозавершениямонтажныхработ.

2. Передпроведениемиспытанийнеобходимоудостоверитьсявследующем:
• Внутреннийинаружныйблокисмонтированыправильно.
• Трубопроводыиэлектропроводкапроложеныисмонтированыправильно.
• Проведенапроверкасистемытрубопроводахладагентанагерметичность.
• Нетпрепятствийдлядренажа.
• Теплоизоляцияфункционируетнормально.
• Проводазаземлениясоединеныправильно.
• Длинатрубыиобъемзаправленногохладагентазадокументированы.
• Параметрынапряжениявсетисоответствуюттребованиям.
• Вблизиприточныхивыпускныхотверстийнаружногоивнутреннегоблоковнетпрепят-

ствий.
• Запорныевентилигазовойижидкостнойстороноткрыты.
• Передпервымпускомподайтепитаниеза12часовдопускакондиционерадляпрогрева

оборудования.

3. Всоответствиистребованиямипользователяустановитекорпуспультадистанционного
управления в месте, обеспечивающем беспрепятственное прохождение управляющего
сигнала.

4. Проведениеиспытания.
Установитекондиционерврежим охлажденияспомощьюпультадистанционногоуправ­ленияи выполнитеследующие проверки всоответствиис«Инструкциейпользователя».
Вслучаеобнаружениянеисправностиеенеобходимоустранитьвсоответствиисуказани­ямиглавы«Неисправностииихвозможныепричины»руководствапользователя.

Проверкавнутреннегоблока:

• Нормальнолиработаетпереключательпультадистанционногоуправления?
• Нормальнолифункционируюткнопкипультадистанционногоуправления?
• Нормальнолиповорачиваютсяжалюзи?
• Нормальнолиработаетрегулировкатемпературывпомещении?
• Нормальнолисрабатываютиндикаторныелампочки?
• Нормальнолиработаютвременныекнопки?
• Хорошолиосуществляетсядренаж?
• Невозникаетливовремяработынеестественныйшумиливибрация?
• Нормальнолиотрабатываеткондиционеризменениережимовобогрева/охлаж дения?

Проверканаружногоблока:

• Невозникаетливовремяработынеестественныйшумиливибрация?
• Недоставляетлишум,потокивоздухаиликонденсат,образующийсяприработеконди-

ционера,беспокойстваокружающим?

• Отсутствуютутечкихладагента?

Внимание!

Кондиционер оборудован защитной схемой, предотвращающей его повторное включе­ние на протяжении 3 минут после отключения.

56

20. Регламентное техническое обслуживание

Каждыйкондиционер(вданномслучаесплит-система,состоящаяизвнутреннегоинаружно­гоблоков)нуждается в периодическомсервисном обслуживании. Указанное обслуживание
можетвыполнитьспециальнообученныйперсоналсогласноданномурегламенту.

Внимание! Отсутствие периодического обслуживания может повлечь за собой неста­бильную работу, поломку оборудования и отказ в гарантийном ремонте!

Всеработы потехническомуобслуживаниюдолжныпроводитьсяквалифицированнымпер­соналом!

Регламент технического обслуживания

1. Чисткатеплообменникавнутреннегоблока.

2. Очисткапластиковыхчастейвнутреннегоблока,очисткафильтров.

3. Чи с ткатепло обмен никанару ж ногоблокапотокомводывыс о когодавле нияспо мощьюспе­циальногооборудования.

4. Проверкарабочегодавлениявсистеме,принеобходимостидозаправкахладагентом.

5. Проверкарабочихтоковсистемы.

6. Проверкаипринеобходимостиподтяжкавинтовэлектрическихсоединений.

7. Визуальнаяпроверкасостоянияосновнойидополнительныхплатуправления,принеобхо­димостиочисткаотпылиизагрязнений(втомслучае,еслинаоборудованиеустановлены
платыуправления).

Отметка о проведении работ по техническому обслуживанию ставится
в гарантийном талоне!

Техническое обслуживание должно проводиться срегулярностью не реже 2 раз в год. Для
оборудования,установленноговсерверныхкомнатахинеимеющегоблоковротацииирезер­вирования,—нереже4развгод.

57

21. Коды ошибок

Код ошибки или защиты Operation Timer Дисплей

ОшибкаEEPROMвнутреннегоблока 1раз
Ошибкакоммуникациймеждувнутренниминаружнымблоком 2раза
Ошибкаконтроляскоростивентиляторавнутреннегоблока 4раза
ОшибкадатчикатемпературывоздухаТ1 5раз
ОшибкадатчикатемпературытеплообменникаТ2 6раз
Зарегистрированаутечкахладагента 7раз
Переполнениеванночкиотводаконденсата 8раз
Ошибкасвязимеждуведущимиведомымблоком(длясистемс

несколькимиблоками)
Прочиеошибки(длясистемснесколькимиблоками) 10раз
Перегрузкапотоку(внекоторыхмоделях) 1раз
ОшибкадатчикатемпературывоздухаТ4внаружномблоке 2раза
ОшибкадатчикатемпературытеплообменникаТ3внаружном

блоке
ОшибкадатчикатемпературынагнетанияТ5внаружномблоке 4раза
ОшибкаEEPROMнаружногоблока 5раз

Нетконтроляскоростивентиляторанаружногоблока 6раз

ОшибкадатчикатемпературыТ2В(внекоторыхмоделях) 7раз

Ошибкасвязимеждукассетнымвнутреннимблокомисистемой
лифтовогоподъема

Ошибкасистемылифтовогоподъема 9раз

Панельлифтовогоподъеманезакрыта 10раз

ОшибкаIPM(интеллектуальныйсиловоймодуль)наружного
блока

СлишкомвысокоеилислишкомнизкоенапряжениеDC 2раза

Слишкомвысокаятемпературакомпрессора 3раза

Защитаотнизкойтемпературынаружноговоздуха 4раза

Ошибкаинверторногокомпрессора 5раз

Защитапонизкомудавлению 7раз

ОшибкаIGBT 8раз

9раз

3раза

8раз

1раз

×

×

×

×

×

×

×

×

×



































E0
E1
E3
E4
E5
EC
EE

E8

E9

F0
F1

F2

F3
F4

F5

F6

F7

F8

F9

P0

P1

P2

P3

P4

P6

P7

 — горит постоянно; × — выключен; — мигает.

58

Схемы соединений

Внутренние блоки

LS - HE18T W E2

Примечание:

1. Этот символ указывает на то, что

элемент не является обязательным,

фактическая форма имеет

преимущественную силу.

2. Снимите короткий разъем J7, когда вы

используете функцию «вкл-выкл».

3. Используйте экранированный провод,

экранированный провод должен быть

правильно заземлен.

J7

управление

кольцо

Магнитное

3

Беспроводное

Вывод

сигнала

холодной

генератор

Вентилятор для

свежего воздуха/

M

DC вентилятор

авари

плазмы

Дроссель

КР

КР

ON/OFF

ALARM

3

CON 2

FAN2

3

CON 1

FAN1

Модуль

3

драйвера

DC мотора

CN1

4

3

M

DC вентилятор

кольцо

Магнитное

2

ON

1

EEPROM ПО УМОЛЧ.

2

℃

8

ON

1

2

℃

ON

1

15

2

℃

ON

1

24

РЕЖИМ

SW1

ЗАВОД. НАСТРОЙКИ

ЗАЩИТА ОТ ПОДАЧИ ХОЛОДНОГО ВОЗДУХА

УПРАВЛЕНИ МОТОРОМ ВЕНТИЛЯТОРА ПРИ ОТСУТСТВИИ ПИТАНИЯ

Помпа

CN15

CN34

ON

ON

CN23

CN3 3

CN43

SW2

M

2

2

CN13

1

1

5

5

БЕЛ

ВЕНТ. ВКЛ

ВЕНТ. ВЫКЛ

РЕЖИМ

ЗАВОД. НАСТРОЙКИ

M

M

5

M

5

CN2 2

CN2 4

4

БЕЛ

Ж/З

Конд.

ON

ON

SW3

АВТО РЕСТАРТ

T2

T1

пульт

Жалюзи

Проводной

5

Ж/З

Магнитное кольцо

Плата

дисплея

Жалюзи

10

CN10A

ОСНОВНАЯ ПЛАТА

Датчик температуры в помещении

Датчик температуры теплообменника

4

CN6

ВНУТРЕННЕГО БЛОКА

CN8

4

4

БЕЛ

M

M

АC вентилятор

БЕЛ

АC вентилятор

Ж/З

Конд.

2

ON

1

ВЫКЛ.

1

ВКЛ.

РЕЖИМ

1

EEPROM ПО УМОЛЧ.

2

℃

4

ON

1

2

℃

ON

1

2

2

℃

ON

1

0

РЕЖИМ

SW6

ЗАВОД. НАСТРОЙКИ

ЗАВОД. НАСТРОЙКИ

ДЛЯ КОМПЕНСАЦИЯ ТЕМПЕРАТУРЫ В РЕЖИМЕ НАГРЕВА

Реле уровня воды

ЖЕЛ

ЧЕР/СИН

CN1

CN5

CN2

CN3

1NC 8

CN19

CN40

CN45

HB HA

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

161~200

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

106~140

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

36~5332~35 54~71 72~90 91~105 141~160

5

4

3

6

2

7

1

8

0

9

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

26

F

A

E

B

C

D

5

4

3

6

2

7

1

8

0

9

20

F

A

E

B

C

D

КОД

ДЛЯ УСТАНОВКИ МОЩНОСТИ

МОЩНОСТЬ

Ж/З

S

L N

КР/КОР

Ж/З

ЧЕР
СИН
БЕЛ

GNIR CITENGAM

4

ON

1

0

ON

1

0

ON

1

0

ON

1

0

СОГЛАСНО СООТВЕТСТВУЮЩЕЙ МОДЕЛИ

ЗАВОД.

ДЛЯ НАСТРОЙКИ СЕТЕВОГО АДРЕСА

НАСТРОЙКИ

кольцо

Магнитное

E

X Y

2
1

4

5

3

6

2

7

8

9

F

A

E

B

C

D

2
1

4

5

3

6

2

7

8

9

F

A

E

B

C

D

2
1

4

5

3

6

2

7

8

9

F

A

E

B

C

D

2
1

4

5

3

6

2

7

8

9

F

A

E

B

C

D

S1+S2

К наружному блоку

пульт

Проводной

пульт

Проводной

48~ 63

32~47

16~ 31

0~1 5

0~F 0~F 0 ~F 0~F

КОД

СЕТЕВОЙ АДРЕС

ЗАВОД. НАСТРОЙКИ

управления

пульту

К центральному

59

Наружные блоки

LU-HE18UWE2

дроссель

синий или

синий или
белый

белый

CN 9

CN 32

ж/з

ж/з

CN 3

ПЛАТА

УПРАВЛЕНИЯ

CN 1

CN 1A

CN 60

Синий

CN 17

Кр.

CN 15

Бел.

CN 2 CN 16

желтый или черный

синий

коричневый

1(L)

Y/G

К внутреннему блоку

ОПЦИЯ

ОПЦИЯ

2(N)

4-WAY

подогрев
картера

подогрев
поддона

S

Y/G

синий или черный

Кр.

N

L

Питание

1 / 220 / 50

Y/G

синий

U

компрессор

60

красный

V

черный

W

синий

кр.

черн.

Датчик температуры нагнетания

CN 21

CN 30

CN 29

CN 28

Датчик темп. теплообменника

CN 50

Датчик темп. воздуха

CN 7

3

вентилятор

CN 25

CN 31

5/6

EXV-клапан

22. Класс энергоэффективности оборудования

Модель

LS-HE18TWE2/LU-HE18UWE2 3,64(A) 3,71(A)

EER(EnergyEfficiencyRatio)—отношениемощностиохлаждениякпотребляемоймощности.

COP(CoefficientofPerformance)—отношениемощностиобогревакпотребляемоймощности.
Классэнергетическойэффективностиопределенвсоответствиис приказом МинПромТорга
РФ№357от29.04.10(ред.от12.12.11)

КоэффициентыEERиCOPнеотражаютреальныеусловияэксплуатациисистемкондициони­рования.Такжеприэтомметодеоценкиэнергоэффективностинедемонстрируютсяпреиму-

ществаинверторныхсистем,способныхработатьсчастичнойпроизводительностью.Именно
поэтому в Европейском союзе есть директива ErP (Energy related Products), согласно кото­рой,классэнергоэффективностиопределяетсясезоннымикоэффициентамиSEERиSCOP,
где SEER— сезонный коэффициент энергоэффективностисистемы в режиме охлаждения,
аSCOP—сезонныйкоэффициентэнергоэффективностисистемыврежименагрева.Классы
данныхкоэффициентовнесвязанысклассамикоэффициентовEERиCOP.
Дляопределенияклассаэнергоэффективностиинверторныхсистемявляетсяактуальнымис­пользованиекоэффициентовSEERиSCOP,приведенныхниже:

Модель SEER SCOP

LS-HE18TWE2/LU-HE18UWE2 6,1(A++) 4,0(A+)

SEER(SeasonEnergyEfficiencyRatio)—сезонныйкоэффициентэнергоэффективностисисте-

мыврежимеохлаждения.

SCOP(SeasonCoefficientofPerformance)—сезонныйкоэффициентпроизводительностиси-

стемыврежименагрева.

(класс энергоэффективно-

EER

(класс энергоэффектив-

сти)

COP

ности)

61

23. Дата производства оборудования

Навнутреннеминаружномблокахподшильдойснаименованиемитехническимипараметра­миблоканак леенсерийный номер данного блока. В этомномерезашифрована дата произ­водстваипрочиеданные.

Серийныйномеримеетследующийвид:

2411321290703290165004

где:xxxxxxxxxxx0329xxxxxxx—датапроизводства,0—годпроизводства(2020),3—месяц
производства,29—число,когдапроизведенблок.Есливзначениимесяцауказанобуквенное
значение,тобукваА—означаетоктябрь,B—ноябрь,С—декабрь.
Такимобразомдатапроизводстваданногоблока29марта2020года.

Прочиецифрысерийного номераимеютзначениедляпоиска и заказазапасныхчастейдля
оборудования.Поэтомупризаказезапасныхчастейуказывайтеполностьюсерийныйномер
вашегоблока.

Кромеэтого,датапроизводствауказананаупаковкеблокаотдельнойнаклейкой.

62

24. Вывод из эксплуатации и утилизация
оборудования

Длявыводаоборудованияизэксплуатациинеобходимоегообесточить,произвестиутилиза­циюхладагентаспомощьюспециальногооборудованияидемонтажсистемы.Убедитесь,что
выполненывсетребованияпотехникебезопасности.Послеразборкиоборудования,должна
бытьпроведенасортировкаиутилизацияотходоввсоответствиисдействующимитребовани­ямиэкологическогозаконодательства.

25. Наименование и местонахождение
изготовителя и импортера

Наименованиеизготовителя:GDMideaAir-ConditioningEquipmentCo.,Ltd.
Местонахождениеизготовителяиинформациядлясвязи:Китай,Mideaheadquarter building,
№6MideaAvenue,Beijiao,Shunde,Foshan,Guangdong
Импортер:ООО«ТРЕЙДКОН»,ИНН7838058932
Местонахождениеимпортераиинформациядлясвязи:190013,г.Санкт-Петербург,ул.Рузов­ская,д.8,лит.Б

63

Продажу,установкуитехническоеобслуживаниепредставленного

внастоящейинструкцииоборудованияпроизводит_ ______ _ _ _ _

Тел.____________,факс_____________,www._______________

Изготовительоборудованияоставляетзасобойправовноситьизменениявконструкцию,

внешнийвид,техническиехарактеристикиоборудования,атакжесоответствующую

техническуюдокументациюбезпредварительногоуведомления.Информация

обизготовителеоборудованиясодержитсявсертификатесоответствия.

lessar.com
