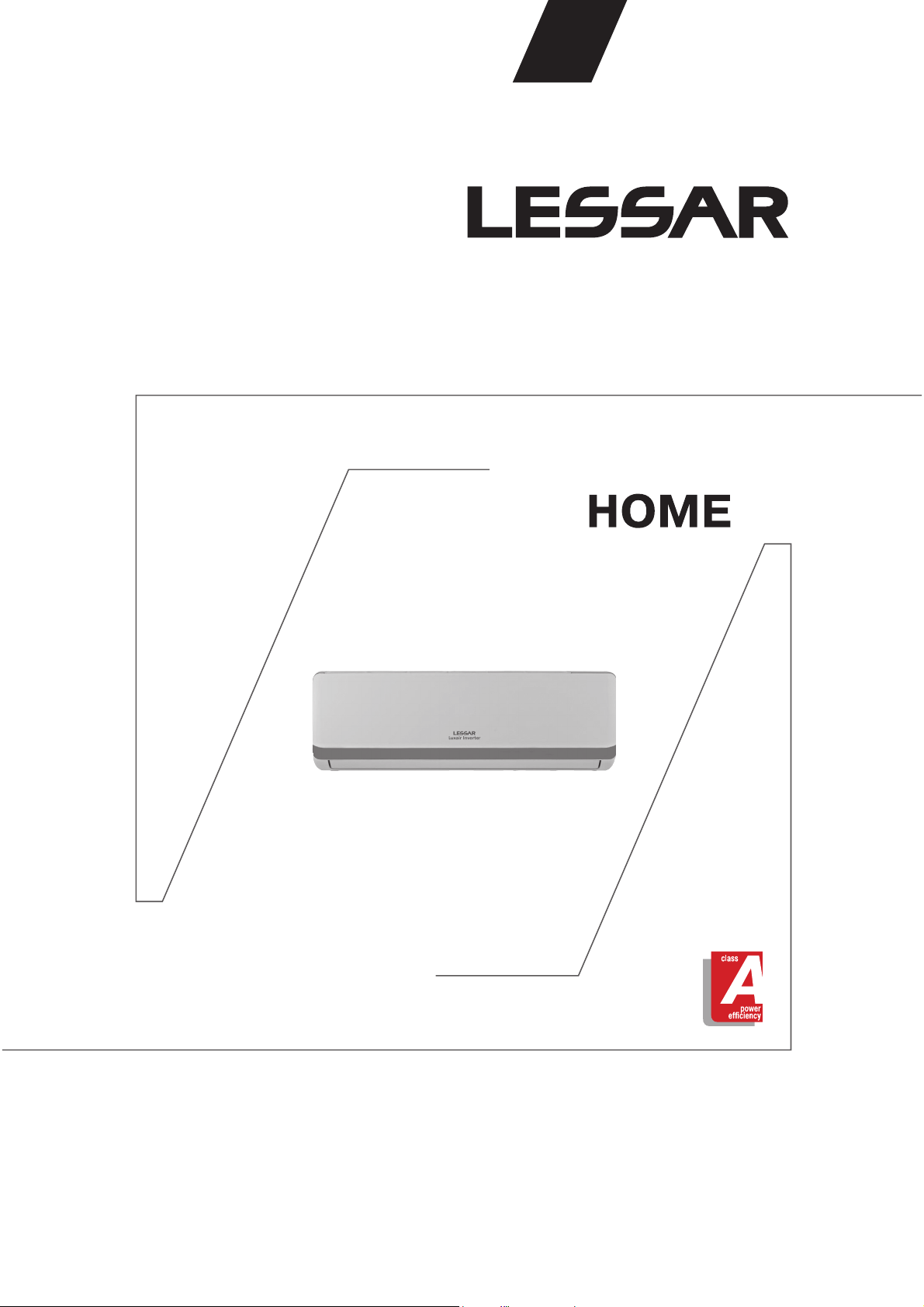

Page 1
инструкция пользователя
системы кондиционирования
серия
v 5.13
настенная сплитсистема
LS/LUH07KHA2
LS/LUH09KHA2
LS/LUH12KHA2
Page 2
СОДЕРЖАНИЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ 3
При установке 3
Во время эксплуатации 3
При обслуживании 4
ПЕРЕД НАЧАЛОМ РАБОТЫ 4
Проверка перед пуском 4
Оптимальная работа 4
Правила электробезопасности 5
КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ ОБОРУДОВАНИЯ 5
ПРИНЦИПЫ РАБОТЫ КОНДИЦИОНЕРА 8
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ 10
КОДЫ ОШИБОК 18
ОБСЛУЖИВАНИЕ И ЧИСТКА КОНДИЦИОНЕРА 19
СОВЕТЫ ПО ЭКСПЛУАТАЦИИ 20
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 21
ГАРАНТИЙНЫЙ ТАЛОН 24
ƑƚƖƙƏƚƖƓ
!
Компания Lessar придерживается политики непрерывного развития и оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уведомления и пересматривать
или изменять содержимое данного документа без предварительного уведомления.
2
Page 3
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ЧТОБЫ ИЗБЕЖАТЬ ПОЛУЧЕНИЯ ТРАВМ И НАНЕСЕНИЯ УЩЕРБА ДРУГИМ ЛЮДЯМ И ИМУЩЕСТВУ
ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ.
ДАННОЕ ОБОРУДОВАНИЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ МАЛЕНЬКИМИ ДЕТЬМИ И
ЛЮДЬМИ С ОГРАНИЧЕННОЙ ПОДВИЖНОСТЬЮ, НАХОДЯЩИМИСЯ БЕЗ НАДЛЕЖАЩЕГО ПРИСМОТРА.
ПРИ УСТАНОВКЕ
• Монтаж, перемещение и ремонт данного оборудования должны проводиться специалистами, имеющими
соответствующую подготовку и квалификацию, а также соответствующие лицензии и сертификаты для
выполнения данных видов работ. Неправильное выполнение монтажа, демонтажа, перемещение и ремонта оборудования может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба,
вследствие падения оборудования, утечки жидкости и т.п.
• Поверхность, на которую устанавливается и крепится оборудование, а также крепление оборудования должно быть рассчитано на вес оборудования.
• Используйте силовые и сигнальные кабели необходимого сечения согласно спецификации
• оборудования, требованиям инструкции, а также государственным правилам и стандартам. Не используйте
удлинители или промежуточные соединения в силовом кабеле. Не подключайте несколько единиц оборудования к одному источнику питания. Не модернизируйте силовой кабель. Если произошло повреждение
силового кабеля или вилки, необходимо обратиться в сервисную службу для замены.
• Предохранитель или автомат токовой защиты должен соответствовать мощности оборудования. Оборудование должно иметь надёжное заземление. Неправильное заземление может привести к поражению электрическим током. Источник питания должен иметь защиту от утечки тока. Отсутствие защиты от утечки тока
может привести к поражению электротоком.
• Не включайте питание до завершения работ по монтажу. Не устанавливайте и не используйте оборудование
в помещениях с потенциально взрывоопасной атмосферой. Применение или хранение горючих материалов,
жидкостей или газов возле оборудования может привести к возгоранию.
• При установке тщательно проветривайте помещение.
• Убедитесь в правильности установки и подсоединения дренажного трубопровода. Неправильное подсоеди-
нение может привести к протечке и нанесению ущерба имуществу.
• Не устанавливайте оборудование над компьютерами, оргтехникой и другим электрооборудованием. В случае
протечки конденсата это оборудование может выйти из строя.
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ
• Перед включением проверьте правильность установки воздушного фильтра. Если оборудование не эксплуатировалось длительное время, рекомендуется перед началом эксплуатации почистить фильтр.
• Не включайте и не выключайте оборудование посредством включения или выключения вилки из розетки.
Используйте для этого кнопку включения и выключения пульта дистанционного
• управления.
• Не тяните за силовой кабель при отключении вилки из розетки. Это может привести к повреждению кабеля,
короткому замыканию или поражению электротоком.
• Не используйте оборудование не по назначению. Данное оборудование не предназначено для хранения точ-
ных измерительных приборов, продуктов питания, животных, растений или
• предметов искусства т.к. это может привести к их порче.
• Не стойте под струёй холодного воздуха. Это может повредить вашему здоровью. Оберегайте домашних жи-
вотных и растения от длительного воздействия воздушного потока, так как это вредно для их здоровья.
• Не суйте руки и другие части тела, а также посторонние предметы в отверстия для забора и подачи воздуха.
Лопасти вентилятора вращаются с большой скоростью и попавший в них предмет может нанести травму или
вывести из строя оборудование. Внимательно присматривайте за маленькими детьми, и следите, чтоб они не
играли рядом с оборудованием.
• При появлении каких либо признаков неисправности (запаха гари, повышенный шум и т.п.) сразу же выключите оборудование и отключите от источника питания. Использование оборудования с признаками неисправности может привести к возгоранию, поломке и т.п. При появлении признаков неисправности необходимо
3
Page 4
обратиться в сервисный центр.
• Не эксплуатируйте оборудование длительное время в условиях высокой влажности. При работе оборудова-
ния в таких условиях существует вероятность образования избыточного количества
• конденсата, который может протечь и нанести ущерб имуществу.
• При использовании оборудования в одном помещении с печкой или другими нагревательными приборами
проветривайте помещение и не
• Не устанавливайте компьютеры, оргтехнику и другие электроприборы непосредственно под
• оборудованием. В случае протечки конденсата эти электроприборы могут выйти из строя.
• Если предполагается не использовать оборудование в течение длительного времени, отсоедините вилку
кабеля электропитания от розетки или выключите автомат токовой защиты, а также вытащите батарейки из
беспроводного пульта управления.
• Не подвергайте оборудование и пульт управления воздействию влаги или жидкости.
направляйте воздушный поток прямо на них.
ПРИ ОБСЛУЖИВАНИИ
• Не прикасайтесь к выключателям мокрыми руками. Это может привести к поражению электротоком.
• Перед чисткой или обслуживанием отключите оборудование от источника питания.
• При уходе за оборудованием вставайте на устойчивую конструкцию, например, складную лестницу.
• При замене воздушного фильтра не прикасайтесь к металлическим частям внутри оборудования. Это может
привести к травме.
•
Не мойте оборудование водой, агрессивными или абразивными чистящими средствами. Вода может попасть
внутрь и повредить изоляцию, что может повлечь за собой поражение электрическим током. Агрессивные
или абразивные чистящие средства могут повредить оборудование.
• Ни в коем случае не заряжайте батарейки и не бросайте их в огонь.
• При замене элементов питания заменяйте старые батарейки на новые того же типа. Использование старой
батарейки вместе с новой может вызвать генерирование тепла, утечку жидкости или
• взрыв батарейки.
• В случае попадания жидкости из батарейки на кожу, в глаза или одежду, тщательно промойте их в чистой
воде и обратитесь к врачу.
ПЕРЕД НАЧАЛОМ РАБОТЫ
• Перед началом работы установки внимательно прочитайте инструкцию. Строго придерживайтесь описания
выполняемых операций. Нарушение технологии может повлечь за собой травмы для вас или окружающих, а
также повреждение оборудования.
Проверка перед пуском
• Проверьте надёжность заземления.
• Проверьте, что фильтр установлен правильно.
• Перед пуском после долгого перерыва в работе очистите фильтр (См. инструкцию по эксплуатации).
• Убедитесь, что ничего не препятствует входящему и исходящему воздушному потоку.
Оптимальная работа
Обратите внимание на следующие моменты для обеспечения нормальной работы:
• направление прямого исходящего воздушного потока должно быть направлено в сторону от людей, находя-
щихся в помещении;
• установленная температура соответствует обеспечению комфортных условий. Не рекомендуется устанавли-
вать слишком низкую температуру;
• избегайте нагрева помещения солнечными лучами, занавесьте окно на время работы оборудования в режиме
охлаждения;
• открытые окна и двери могут снизить эффективность охлаждения, закройте их;
• используйте пульт управления для установки желаемого времени работы;
4
Page 5
• не закрывайте отверстия в оборудовании, предназначенные для забора и подачи воздуха;
• не препятствуйте прямому воздушному потоку. Кондиционер может выключиться раньше, чем охладит всё
помещение;
• регулярно чистите фильтры, загрязненные фильтры ведут к снижению эффективности работы оборудования.
Правила электробезопасности
• Все подключения должны проводиться квалифицированным персоналом.
• Подключения должны проводиться с соблюдением всех правил безопасности.
• Главный автомат токовой защиты должен быть оборудован устройством контроля утечки тока.
• Характеристики электропитания должны соответствовать требованиям спецификации для данного оборудо-
вания.
Запомните!
• Не включайте оборудование если заземление отключено.
• Кондиционер предназначен для работы при уровне влажности до 80%. При превышении данного уровня
влажности возможно образование конденсата на внутренних и внешних частях кондиционера, что может
привести к повреждению оборудования. При повышении уровня влажности до 80% или выше - немедленно
отключите кондиционер от электрической сети!
• Оборудование предназначено для использования в режимах: охлаждения в диапазоне от +18 °С до +43 °С
наружного воздуха; обогрева в диапазоне от -7 °С до +24 °С наружного воздуха. Данные диапазоны даны с
учетом использования оборудования без зимнего комплекта. Использование оборудования при других температурных параметрах может привести к поломке и выходу оборудования из строя.
• Не используйте оборудование с повреждёнными электропроводами.
• При обнаружении повреждений немедленно замените провод.
• Перед первым пуском подайте питание за 12 часов до пуска для прогрева оборудования.
• Lessar устанавливает официальный срок службы оборудования - 7 лет при условии соблюдения правил мон-
тажа и эксплуатации оборудования.
ƀƸƭƾƾNJƺƲƽưƻNJǁǁƲƷƿƵƯƺƻƾƿƵƻƮƻƽǀƱƻƯƭƺƵnj
Класс энергоэффективности
Модель EER / COP
LS/LU-H07KHA2
LS/LU-H09KHA2
LS/LU-H12KHA2
Класс
A
В
С
D
E
F
G
EER (Energy Effi ciency Ratio) - отношение мощности охлаждения к потребляемой мощности.
COP (Coeffi cient of Performance) - отношение мощности
EER COP
3.2 ≤ EER 3.6 ≤ COP
3 ≤ EER < 3.2 3.4 ≤ COP < 3.6
2.8 ≤ EER < 3 3.2 ≤ COP < 3.4
2.6 ≤ EER < 2.8 2.8 ≤ COP < 3.2
2.4 ≤ EER < 2.6 2.6 ≤ COP < 2.8
2.2 ≤ EER < 2.4 2.4 ≤ COP < 2.6
EER < 2.2 COP < 2.4
A / A
A / A
A / A
обогрева к потребляемой мощности.
5
Page 6
ƝƽƻDŽƿƵƿƲƯƺƵƹƭƿƲƸljƺƻƼƲƽƲƱƺƭDŽƭƸƻƹƽƭƮƻƿLj
¦ÁÃǼ½¹Æ¾½¾Ä¹Â˾
ÖËǼÇ
Удостоверьтесь в правильности электрического напряжения
в сети. Слишком высокое напряжение может привести к выходу из строя электронной платы, слишком низкое - к поломке
компрессора и вентиляторов.
Помните, что открытые двери и
окна, а также прямой солнечный
свет сильно уменьшают эффективность охлаждения. Всегда при использовании кондиционера закрывайте и завешивайте окна и двери.
ʾ¼½¹½¾Ä¹Â˾˹Ã
Никогда не тяните за провод электропитания. Это может привести к
поражению электрическим током.
Не закрывайте отверстия в оборудовании, предназначенные для
заборы и выхода воздуха. Не сушите одежду рядом с кондиционером. Кондиционер может выключиться раньше, чем охладит
помещение, если выход для воздуха
закрыт какими-нибудь предметами.
Никогда не перекусывайте и не
перерезайте питающий кабель.
Это может привести к поражению
электрическим током.
Будьте внимательны! Кондиционер
оборудован системой защиты компрессора, которая не даст компрессору запуститься ранее, чем через
три минуты после последней остановки. Не надо после отключения
кондиционера сразу-же включать
его снова. Это может вызвать поломку компрессора.
Если из кондиционера пошел
дым, если при работе стали появляться подозрительные
звуки, немедленно отключите питание кондиционера и позвоните
в ближайший сервисный центр.
6
Не пользуйтесь газовой лампой,
горелкой или газовой плитой на
расстоянии ближе 1 метра от оборудования.
Кондиционер является сложным
оборудованием. Никогда не пытайтесь ремонтировать его самостоятельно. Обратитесь в
ближайший сервисный центр.
Page 7
Будьте внимательны. Если каким-либо образом будет
поврежден кабель питания или сигнальная линия,
немедленно отключите кондиционер и обратитесь
в ближайший сервисный центр для замены кабеля.
Не используйте кондиционер до устранения повреждений, это может привести к удару электротоком.
Производите регулировку горизонтальных и вертикальных жалюзи только с пульта управления
кондиционером.
¿¹Ä×ÀÁ
Никогда не засовывайте пальцы или любые предметы в отверстие для выхода воздуха. Это может вызвать травму и поломку кондиционера.
Не направляйте воздушный поток на людей. Это может вызвать простуду.
Не направляйте воздушный поток на животных или
растения.
Не охлаждайте с помощью кондиционера еду и напитки.
Не мойте кондиционер водой. Это может вызвать поломку или удар электрическим током.
Не устанавливайте оборудование рядом с сильным
источником тепла.
7
Page 8
ƝƽƵƺǃƵƼƽƭƮƻƿLjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻǂƸƭƳƱƲƺƵnj
Работа кондиционера в режиме охлаждения основана на переносе тепла из помещения на улицу. Соответственно, производительность кондиционера может увеличиваться или
уменьшаться с увеличением или уменьшением температуры воздуха снаружи. При отрицательных температурах наружного воздуха производительность кондиционера очень сильно падает.
ơǀƺƷǃƵnjƴƭdžƵƿLjƻƿƻƮƹƲƽƴƭƺƵnj
При работе в режиме охлаждения, если температура внутреннего теплообменника опускается ниже 0°С,
микропроцессор кондиционера отключит компрессор кондиционера. Данная функция поможет защитить кондиционер от повреждений и поломок в случае недостатка хладагента в системе.
ƝƽƵƺǃƵƼƽƭƮƻƿLjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻƮƻưƽƲƯƭ
Работа кондиционера в режиме обогрева основана на переносе тепла с улицы в помещение. Соответственно, производительность кондиционера может увеличиваться или уменьшаться с увеличением или уменьшением температуры на улице. При низких температурах наружного воздуха использование кондиционера в
режиме обогрева невыгодно экономически, используйте другие способы обогрева. Так же помните, что кондиционер инверторного типа оборудован системой защиты от запуска при слишком холодной или жаркой погоде.
Кондиционер просто откажется включатся, если наружному блоку очень холодно или очень жарко.
Для предотвращения подачи холодного воздуха в помещение кондиционер имеет специальную программу. После включения кондиционера в режиме обогрева вентилятор внутреннего блока не включается до тех пор,
пока температура теплообменника внутреннего блока не поднимется до определенного значения.
ƝƽƵƺǃƵƼƽƭƮƻƿLjƾƵƾƿƲƹLjƻƿƿƭƵƯƭƺƵnjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻƮƻưƽƲƯƭ
При работе кондиционера в режиме обогрева при отрицательных температурах наружного воздуха
кондиционер может автоматически останавливаться для оттаивания теплообменника наружного блока. При этом
останавливаются вентиляторы наружного и внутреннего блоков, моргает индикатор на внутреннем блоке, а из
наружного блока может выходить пар. Это не является неисправностью, после оттаивания кондиционер автоматически продолжит работу.
ſƲƺƲƽƭƿƻƽǂƻƸƻƱƺƻƶƼƸƭƴƹLj
Внутренний блок кондиционера оборудован генератором холодной плазмы. Генератор совместно с фильтром улавливает пыль микро и нанометрового диапазона, а также многие ароматические соединения. Принцип
работы плазменно-каталитического фильтра основан на ионизации молекул, распаде крупных молекул в сильном
электрическом поле и нейтрализации радикалов в присутствии катализатора.
На плазменный электрод подается высокое напряжение. Высоковольтный разряд ионизирует воздух и
создает плазму. Это приводит к образованию озона. На свойствах плазмы и озона основан механизм плазменной
очистки воздуха.
На электродах под действием напряжения образуется низкотемпературная плазма, которая взаимодействует с мелкими частицами пыли и вредными веществами. Проходя через плазменный разряд, вещества переходят в активное ионное состяние и попадают в антиаллергенный фильтр, где дезактивируется пыль и бактерии.
Аллергены не просто накапливаются в фильтре, а разлагаются там до безвредных веществ.
Генератор включается в работу совместно с вентилятором внутреннего блока. При этом на панели индикации загорится синий знак работы генератора.
8
Page 9
ƐƯƿƻƽƲƾƿƭƽƿ
Кондиционер оборудован функцией авторестарта. Это значит, что после пропадания электропитания, в тот
момент когда электропитание появиться снова, кондиционер включится автоматически в таком же режиме работы,
в котором он работал до пропадания электропитания. Функция авторестарта активна только при работе с инфракрасным беспроводным пультом управления.
ƜƮdžƵƶƯƵƱƾƼƸƵƿ'ƾƵƾƿƲƹLj
Внутренний блок
2
Вход воздуха
1
3
5
Выход воздуха
4
1. Кабель питания
2. Передняя панель
3. Фильтр
4. Жалюзи
5. Монтажный скотч
6. Соединительные трубы, провода
7. Слив конденсата
Наружный блок
Вход воздуха
6
7
Выход воздуха
ƜƼƱưƽƾƬƮƷƱƹƹƺƱƹƬƼƴƽƿƹƶƱƺƭƺƼƿưƺƮƬƹƴƱƸƺƲƱƾƹƱƸƹƺƯƺƺƾƷƴǃƬƾƽNjƻƺƮƴưƿƺƾƺƭƺƼƿưƺƮƬƹƴNj&ƻƼƴƺƭƼƱƾƱƹƹƺƯƺƑƬƸƴ(
9
Page 10
ƓƵƾƿƭƺǃƵƻƺƺLjƶƵƺǁƽƭƷƽƭƾƺLjƶƼǀƸljƿǀƼƽƭƯƸƲƺƵnj
Внимание: не оставляйте пульт управления под прямыми солнечными лучами, не нагревайте, не мойте пульт жидкими моющими средствами, не бросайте пульт управления.
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƷƻƺƱƵǃƵƻƺƲƽƭ
ƵƴƹƲƺƲƺƵƲ
ƽƲƳƵƹƻƯƽƭƮƻƿLj
ƼƻƺƵƳƲƺƵƲ
ƴƺƭDŽƲƺƵnjƿƲƹƼƲƽƭƿǀƽLj
ƵƸƵƯƽƲƹƲƺƵ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƽƭƮƻƿLjưƻƽƵƴƻƺƿƭƸljƺLjǂƳƭƸNjƴƵ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƽƭƮƻƿLjƯƲƽƿƵƷƭƸljƺLjǂƳƭƸNjƴƵ
ƾƮƽƻƾƯƾƲǂƺƭƾƿƽƻƲƷ
ƼǀƸljƿƭǀƼƽƭƯƸƲƺƵnj
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƽƲƳƵƹƭǡNOL<Iǡ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲƽƲƳƵƹƭǡMF??Jǡ
ƱƸƵƺƺƻƲƺƭƳƭƿƵƲ"/'1ƾƲƷǀƺƱ#
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲF?>'ƱƵƾƼƸƲnj
CLOC K
SET TEMP.
C
FAN SP EED
ME
LOCK
SILENCE
SELF CLEAN
FAN
TIMER
CANCEL
CLOCK
MODE
SWING
SWING
TURBO
SLEEP
LED
RESET
FOLLOW
ƝǀƸljƿǀƼƽƭƯƸƲƺƵnjCgm^ee^\m
ƼƻƯLjDžƲƺƵƲ
ƴƺƭDŽƲƺƵnjƿƲƹƼƲƽƭƿǀƽLj
ƵƸƵƯƽƲƹƲƺƵ
ƵƴƹƲƺƲƺƵƲƾƷƻƽƻƾƿƵ
ƽƭƮƻƿLjƯƲƺƿƵƸnjƿƻƽƭ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƿƭƶƹƲƽƭ
ƻƿƹƲƺƭƺƭƾƿƽƻƲƷ
ƿƭƶƹƲƽƭ
ƵƴƹƲƺƲƺƵƲƼƻƷƭƴƭƺƵnj
ƯƽƲƹƲƺƵ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲƿƵǂƻưƻƽƲƳƵƹƭƽƭƮƻƿLj
ƱƸƵƺƺƻƲƺƭƳƭƿƵƲ"/'1ƾƲƷǀƺƱ#
ƭƯƿƻƹƭƿƵDŽƲƾƷƭnjƻDŽƵƾƿƷƭƯƺǀƿƽƲƺƺƲưƻƮƸƻƷƭ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƮƸƻƷƵƽƻƯƷƵƼǀƸljƿƭ
ƯƷƸNjDŽƲƺƵƲ)ƻƿƷƸNjDŽƲƺƵƲ
ƽƲƳƵƹƭǢ@IFFIQG?ǡ"ƾƸƲƱǀƶƴƭƹƺƻƶ#
Удобство управления оборудованием LESSAR является одной из основных его характеристик. Для кондиционеров
серии Home специалисты LESSAR разработали специальный пульт управления с эргономичным дизайном, который получил название Intellect.
Система управления Intellect позволяет выбрать необходимый режим работы кондиционера, запустить любую из
многочисленных ее функций и отобразить на дисплее основные режимы. Логично расположенные кнопки пульта
делают управление кондиционером настолько простым, что в нем разберется даже ребенок: пульт спроектирован
по принципу «бери и пользуйся». В ночное время подсветка желтого цвета позволяет воспользоваться им так же
легко, как и днем, не прибегая к включению света, а комплект крепления пульта к стене дает возможность всегда
держать его на виду.
10
Page 11
ƁƼƽƭƯƸƲƺƵƲƷƻƺƱƵǃƵƻƺƲƽƻƹ
Пульт управления LZ-KСP
Номинальное напряжение 3.0 В (алкалиновые батарейки LR03 x 2 шт)
Минимальное напряжение 2.0 В
Расстояние до 8 метров
Диапазон рабочих температур от -5°С до +60°С
ON/OFF
Нажмите на эту кнопку для включения кондиционера, повторное нажатие выключит кондиционер.
MODE
Кнопка выбора режимов работы. При каждом нажатии режим работы меняется по следующему алгоритму:
AUTO
COOL DRY HEAT FAN
SWING
Нажатие на кнопку для включения жалюзи в автоматическом режиме. Повторное нажатие остановит жалюзи в
том положении, в котором они находились на момент нажатия кнопки. На пульте две клавиши SWING, для горизонтального и вертикального качения жалюзи.
TEMP/TIME
Нажмите кнопку ▲ для увеличения уставки температуры в помещении или для изменения значения таймера по
часовой стрелке. Нажатие на кнопку ▼ приведет к уменьшению уставки температуры или изменению значения
таймера против часовой стрелки.
TURBO
В режиме охлаждения при нажатии этой кнопки кондиционер выходит в режим максимальной мощности. Повторное нажатие выключает режим.
SLEEP / LED
Нажмите эту кнопку для перехода в режим энергосбережения. Повторное нажатие отключает режим.
Данная функция доступна только для режимов Охлаждения, Обогрева и Авто, и предназначена для поддержания
комфортного режима сна.
Длинное нажатие (5 - 7 секунд) приведет к отключению / включению подсветки LED-дисплея.
RESET
Нажатие на утопленную кнопку приведет к сбросу всех настроек пульта управления к заводским параметрам.
Нажимайте эту кнопку тонкой небольшой палочкой, например, спичкой.
FAN
Используйте эту кнопку для выбора комфортной скорости работы вентилятора. Всего в кондиционере 4 режима:
AUTO
¤¿¾Б·ЦИБЕЗЕИЙУ
¨З¼»ДЦЦИБЕЗЕИЙУ
ТИЕБ·ЦИБЕЗЕИЙУ
11
Page 12
TIMER
Эта кнопка используется для включения функции Таймера (ON) и для ее отключения (OFF)
В режиме ON выставьте время, и кондиционер включится в заданном режиме в данное время. В режиме OFF
кондиционер выключится в заданное время.
CANCEL
Нажмите эту кнопку для отмены функции Таймера.
LOCK
При нажатии этой кнопки все текущие настройки кондиционера блокируются, и с
пульта управления становиться невозможным ввод команд. Повторное нажатие разблокирует пульт управления.
Нажимайте эту кнопку тонкой небольшой палочкой, например, спичкой.
SILENCE / SELF CLEAN
Нажмите эту кнопку для включения / отключения особого тихого режима работы вентилятора. Вентилятор внутреннего блока в данном режиме работает по особому алгоритму с шумом, не превышающим 21 дБ(А).
Длинное нажатие (5 - 7 секунд) включит режим SELF CLEAN (самостоятельная очистка), в котором внутренний
блок на некоторое время включит вентилятор для очистки испарителя от остатков влаги. SELF CLEAN не очистит фильтры вашего кондиционера, это придется делать самостоятельно.
FOLLOW ME
Нажмите эту кнопку для включения / отключения функции FOLLOW ME (следуй за мной). При включении данной функции кондиционер станет отслеживать температуру в месте расположения пульта управления и ориентироваться при работе именно на эти показания.
ƑƚƖƙƏƚƖƓ
!
Пульт управления должен находится в прямой видимости от внутреннего блока кондиционера и не далее 8 метров от него. При разряженных элементах питания расстояние действия пульта управления может уменьшаться!
ƖƭƹƲƺƭNJƸƲƹƲƺƿƻƯƼƵƿƭƺƵnj
Беспроводной пульт управления для работы требует две батарейки типа LR03. Всегда используйте батарейки
одинакового типа, при замене соблюдайте полярность.
£ÉÔÑù
º¹Ë¹É¾ÂÆǼÇ
ÇËʾù
• После замены батареек не используйте старые батарейки вместе с новыми.
• Если пульт управления не будет использоваться в течении длительного вре-
мени, выньте батарейки.
• Радиус действия пульта управления не превышает 8 метров от внутреннего
блока (с новыми батарейками). Использовать дистанционный пульт на больших расстояниях неэффективно.
управления не изменяются, пульт и кондиционер
• Если значения на пульте
не реагируют на нажатие кнопок на пульте управления, пожалуйста, выньте
батарейки из пульта и вставьте их снова через 30 секунд.
12
Page 13
ƞǀDŽƺƻƶƴƭƼǀƾƷƷƻƺƱƵǃƵƻƺƲƽƭ
При утере или повреждении пульта управления кондиционер можно запустить в ручном режиме работы.
Внимание! Выбор режима работы, корректировка температуры и скорости работы вентилятора в таком случае невозможна, кондиционер выбирает режим работы, температуру и скорость вентилятора автоматически.
1
MODE
SWING
SWING
TURBO
CLOCK
FAN S PEED
SLEEP
LED
RESET
FOLLOW
ME
SETT EMP.
LOCK
SELF CLEAN
AUTO/COOL
ручной запуск
C
FAN
TIMER
CANCEL
CLOCK
SILENCE
Для включения кондиционера:
• на выключенном блоке нажмите на клавишу AUTO/COOL один раз
для запуска блока. Кондиционер запуститься в автоматическом режиме, сам подберет максимально комфортные настройки.
• следующее нажатие на клавишу AUTO/COOL включит кондиционер в режиме охлаждения, +24°С.
• для остановки кондиционера снова нажмите на клавишу AUTO/
COOL один раз. Кондиционер автоматически выключиться.
ƁƾƿƭƺƻƯƷƭƯƽƲƹƲƺƵ
Перед запуском кондиционера настройте часы пульта управления. Часы на
пульте показывают время независимо от того, работает кондиционер или нет.
Начальные настройки
После того, как в пульт установили батарейки, на дисплее заморгает надпись
00:00
1. Нажмите кнопку TEMP/TIME для настройки времени, установите необхо-
димое время. Каждое нажатие на кнопку приводит к сдвигу времени на 1
минуту, при постоянно нажатой кнопке время изменяется с шагом в 10 минут.
2. Нажмите кнопку CLOCK на 5 секунд после выставления нужного времени.
2
Часы перестанут мигать и будут работать в обычном режиме.
3. Нажмите кнопку CLOCK на 3 секунды для переустановки времени. После
нажатия часы начнут мигать, после чего повторите шаги 1 и 2.
Примечание: перед использованием функции
AUTO-TIMER часы необходимо выставить в обязательном порядке.
Если же перенастроить часы после выставлению таймера AUTO-ON/OFF, то пульт передаст кондиционеру новое
значение времени.
Точность часов составляет примерно 15 секунд и может изменятся, когда батарейки пульта сильно разряжены.
Статическое электричество может вызвать сбой настройки времени. Если пульт показывает 00:00, просто перенастройте часы.
13
Page 14
CLOCK
FAN S PEED
SETTEMP.
ƐƯƿƻƹƭƿƵDŽƲƾƷƭnjƽƭƮƻƿƭ
При работе в режиме AUTO кондиционер автоматически выбирает настройки
и режим работы в зависимости от необходимой температуры, выставленной на
пульте управления, и температуры в помещении.
C
При выборе режима работы все настройки сохраняются в памяти блока. Поэтому, если вы хотите, чтобы кондиционер работал при таких же условиях, что и
раньше, просто
включите его кнопкой ON/OFF.
Убедитесь, что кондиционер включен в розетку, и подано питание. Лампочка
OPERATION на дисплее внутреннего блока начнет мигать.
1. Нажатием на кнопку MODE выберите режим AUTO.
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Нажмите кнопку ON/OFF для включения кондиционера.
Если режим AUTO некомфортен для Вас, то в любой момент можно выбрать
RESET
FOLLOW
FAN
TIMER
CANCEL
CLOCK
LOCK
SILENCE
SELF CLEAN
ME
3
MODE
1
SWING
SWING
2
TURBO
SLEEP
LED
другой режим работы. Нажмите на кнопку MODE для выбора нужного режима.
Примечание:
в режиме AUTO скорость вентилятора выбирается кондиционером автоматически.
14
Page 15
ƜǂƸƭƳƱƲƺƵƲ&ƜƮƻưƽƲƯ&ƒƲƺƿƵƸnjǃƵnj
CLOC K
SET TEMP.
C
Убедитесь в наличии электропитания перед началом работы
FAN SPEED
1. Нажмите кнопку MODE для выбора режима работы.
4
FOLLOW
ME
LOCK
SELF CLEAN
FAN
3
TIMER
CANCEL
CLOCK
SILENCE
MODE
1
SWING
SWING
2
TURBO
RESET
SLEEP
LED
Примечание:
В режиме FAN (вентиляция) выбор уставки температуры невозможен.
• COOL для охлаждения
• HEAT для обогрева
• FAN для вентиляции
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Кнопкой FAN выберите комфортную скорость вентилятора.
4. Включите кондиционер кнопкой ON/OFF.
ƜƾǀDžƲƺƵƲ
CLOC K
SET TEMP.
C
FAN SPEE D
MODE
FAN
1
SWING
SWING
2
TURBO
SLEEP
LED
RESET
FOLLOW
ME
LOCK
SILENCE
SELF CLEAN
TIMER
CANCEL
CLOCK
Примечание:
В режиме DRY (осушение) выбор скорости работы вентилятора невозможен.
Убедитесь в наличии электропитания перед началом работы
3
1. Нажмите кнопку MODE для выбора режима работы.
• DRY для режима осушения
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Включите кондиционер кнопкой ON/OFF.
15
Page 16
ƠƭƶƹƲƽ
CLOC K
SET TEMP.
C
FAN SPEED
RESET
FOLLOW
ME
LOCK
SELF CLEAN
FAN
TIMER
CANCEL
CLOCK
SILENCE
MODE
SWING
SWING
2
TURBO
SLEEP
LED
Примечание:
При выборе работы по таймеру пульт автоматически посылает сигнал включения кондиционеру в нужное время.
Поэтому держите пульт в прямой видимости внутреннего блока для возможности подачи сигнала.
Время работы таймера ограничено 24 часами.
Настройка работы таймера с интервалом работы в 5 минут может некорректно обрабатываться процессором внутреннего блока
. Используйте интервалы не менее чем в 15 минут для корректной работы блока.
1. Нажмите кнопку TIMER. Отобразятся текущие настройки таймера и будет
мигать индикатор.
2. Кнопкой TEMP/TIME выставьте нужное время
• ▲ для времени вперед
• ▼ для времени назад
• при каждом нажатии время изменяется на одну минуту, при длительном
1
3
нажатии на 10 минут
3. После установки таймера TIMER ON и TIMER OFF проверьте, горит ли
индикатор TIMER на панели внутреннего блока.
Для отмены
заданного значения используйте кнопку CANCEL
ƝƽƵƹƲƽƺƭƾƿƽƻƶƷƵƿƭƶƹƲƽƭ
Таймер включения (TIMER ON)
ON
ɉɭɫɤ
ȼɵɤɥ
6:00
Для запуска кондиционера в 6.00 утра:
1. Нажмите TIMER до отображения индикатора TIMER ON, и заданное время отобразится и замигает (если теку-
щее время 6.00, то через 3 секунды функция TIMER ON будет активирована автоматически).
2. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
3. Подождите полсекунды и индикатор TIMER ON перестанет мигать, функция таймера будет активирована.
Функция TIMER ON очень удобна, если Вам нужно включить кондиционер автоматически (например, перед возвращением домой).
Кондиционер автоматически включиться в указанное время.
Внимание! Время фиксации настроек примерно 0.5 секунды. Учтите это, и нажимайте
кнопку, пока не появится нужное время. В противном случае все шаги придеться повторить по новой.
16
Page 17
Таймер отключения (TIMER OFF)
OFF
Функция TIMER OFF удобна, если требуется отключить кондиционер в определенное
время, например, перед сном. Кондиционер остановиться автоматически в нужное
время.
ɋɬɨɩ
ȼɤɥ
23:00
Для остановки кондиционера в 23.00:
1. Нажмите кнопку TIMER до отображения индикатора TIMER OFF, и заданное время отобразится и будет мигать
(если текущее время 23.00, то через 3 секунды функция TIMER OFF будет активизирована автоматически).
2. Используйте кнопки TEMP/TIME для
выставления времени (23.00) на дисплее.
3. Подождите полсекунды и индикатор TIMER OFF перестанет мигать, функция таймера будет активирована.
ON
OFF
Комбинированный таймер
(одновременно функции TIMER OFF и TIMER ON)
ɋ
Ɍ
ȺɊ
ɋ
Ɍ
ȼɄɅ
Ɉɉ
23:00
6:00
Ɍ
Сейчас 20.00 и Вы хотите, чтобы кондиционер выключился в 23.00 и включился в 6.00
утра.
1. Нажмите кнопку TIMER до появления значения TIMER OFF и заданного времени.
2. Используйте кнопки TEMP/TIME для выставления времени (23.00) на дисплее.
3. Нажмите кнопку TIMER еще раз до появления значения TIMER ON.
4. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
5. Подождите полсекунды и индикатор TIMER ON перестанет мигать, функция таймера будет активирована.
ȼɕɄɅ
ON
OFF
ɋɌȺɊɌ
6:00
8:00
ɋ
Ɍ
Ɉɉ
Комбинированный таймер
(одновременно функции TIMER ON и TIMER OFF)
Сейчас 20.00 и Вы хотите, чтобы кондиционер включился в 6.00 и выключился в 8.00
утра.
1. Нажмите кнопку TIMER до появления значения TIMER ON и заданного времени.
2. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
3. Нажмите кнопку TIMER еще раз до появления значения TIMER OFF.
4. Используйте кнопки TEMP/TIME для выставления времени (8.00) на дисплее.
5. Подождите полсекунды и индикатор TIMER OFF перестанет мигать, функция таймера будет активирована.
Внимание!
Настройка работы комбинированного таймера с интервалом работы в 5 минут может некорректно обрабатываться
процессором внутреннего блока. Используйте интервалы не менее чем в 15 минут для корректной работы внутреннего блока.
17
Page 18
Спецификация электропитания
Электропитание должно быть в диапазоне 90% - 110% от указанной в спецификации оборудования.
Все подключения должны выполняться согласно государственным и локальным требованиям высококвалифицированным и сертифицированным персоналом.
Оборудование должно быть подключено к индивидуальной линии электропитания. Не допускается подключать
более одного устройства на один автомат токовой защиты.
Будьте внимательны - подключение к неверному источнику питания может
Модель Питание Автомат токовой защиты Сечение провода
LS/LU-H07KHA2
LS/LU-H09KHA2
220-240В~50Гц
LS/LU-H12KHA2 16 А 1.5 мм
Минимально допустимые сечения проводов
подключения в зависимости от потребляемого
тока
Ток, А Сечение провода, мм
> 3 ≤ 6 0.75
> 6 ≤ 10 1
> 10 ≤ 16 1.5
> 16 ≤ 25 2.5
вызвать поломку оборудования!
10 А 1.5 мм
2
2
2
18
Page 19
Значок Значение
Индикатор работы ионизатора воздуха (или плазменного фильтра)
Индикатор работы в режиме DeFrost (оттаивание)
Индикатор работы кондиционера
Индикатор таймера
Индикатор отображения температуры, так же отображает коды ошибок
ƓƵƾƼƸƲƶƼƲƽƲƱƺƲƶƼƭƺƲƸƵ
ƀƻƱLjƻDžƵƮƻƷ
Индикатор
работы
1 вспышка выключен E1 Ошибка параметров EEPROM
2 вспышки выключен E2 Отсутствие несущей частоты (ошибка связи)
3 вспышки выключен E3 Нет контроля оборотов вентилятора внутреннего блока
5 вспышек выключен Е5
6 вспышек выключен Е6
2 вспышки горит ЕС Зарегистрирована утечка хладагента
Индикатор
таймера
Индикация
на дисплее
Неисправность или защита
Обрыв или короткое замыкание датчика температуры воздуха
внутреннего блока
Обрыв или короткое замыкание датчика температуры теплообменника внутреннего блока
При появлении кода ошибки «Е» запомните код ошибки, отключите оборудование и свяжи-
тесь с ближайшим Сервисным Центром или Вашим дилером.
19
Page 20
ОБСЛУЖИВАНИЕ И ЧИСТКА КОНДИЦИОНЕРА
Внимание! Перед любыми работами кондиционер необходимо выключить и обесточить. Мойка включенного кондиционера может вызвать удар током!
Летучие жидкости (например, растворитель или бензин) могут повредить кондиционер. Протирайте
кондиционер мягкой сухой тканью или тканью, слегка смоченной водой или моющим средством.
ƜDŽƵƾƿƷƭƼƲƽƲƱƺƲƶƼƭƺƲƸƵ
1. Снимите переднюю панель кондиционера.
Поднять панель вверх, в направлении стрелок, до щелчка.
После этого потяните панель на себя.
2. Вымойте переднюю панель в воде с нейтральными моющими
средствами. Перед мойкой снимите дисплей с передней панели.
Температура воды не должна быть выше 45°С.
3. Поставьте панель на место так, как показано на рисунке.
4. Установите панель в пазы, и опустите на место.
ƜDŽƵƾƿƷƭǁƵƸljƿƽƭ
Чистите фильтр каждые две недели. Помните, что забитый, загрязненный фильтр снижает производительность кондиционера.
1. Снимите фильтры. Поднимите вверх переднюю панель, вытащите
фильтр из пазов в корпусе, и потяните его вниз. Пожалуйста,
не применяйте излишнюю физическую силу, вы можете порвать
фильтр.
2. Очистите поверхность фильтров. Воспользуйтесь пылесосом или
положите фильтр под струю холодной воды. Не пользуйтесь
моющими средствами для мойки фильтров, пользуйтесь только
холодной водой. Не устанавливайте фильтр на место до тех пор,
пока он не высохнет.
3. Установите фильтры на место. Аккуратно вставьте фильтр в пазы, и
двигайте его вверх. Пожалуйста, не применяйте
физическую силу при установке, вы можете порвать фильтр.
4. Установите края фильтра в пазы и закройте переднюю панель.
20
излишнюю
Page 21
ƟƻƯƲƿLjƼƻNJƷƾƼƸǀƭƿƭǃƵƵ
При работе кондиционера может происходить следующее, это нормально и не является неисправностью.
Защита компрессора
Компрессор не может включиться в течении 3 минут после остановки. Это сделано для защиты клапанов компрессора.
Предварительный подогрев воздуха
При включении кондиционера в режиме Обогрева, вентилятор внутреннего блока не включается до тех пор, пока
не прогреется теплообменник внутреннего блока. Это сделано для исключения поступления холодного воздуха в
помещение.
Внутренний и наружный вентилятор останавливаются в режиме Обогрева, из наружного блока идет пар
Это нормально. Вентиляторы останавливаются, что бы не допустить в помещение холодный воздух, а пар идет
из-за оттаивания льда на поверхности теплообменника наружного блока.
Белый туман идет из внутреннего блока
Белый туман появляется из-за большой разности температур входящего в кондиционер и выходящего из кондиционера воздуха и высокой влажности в помещении.
Белый туман может появляться во время оттаивания блока в режиме обогрева.
Небольшой шум от кондиционера
Вы можете услышать легкое шипение после запуска компрессора или сразу после его остановки. Это звук протекающего по трубопроводам хладагента.
Также можно услышать легкий скрип во время работы компрессора, или сразу после его остановки. Этот звук
возникает из-за тепловых расширений пластика при изменении температуры. Звук также может исходить от жалюзи, в то время как они принимают исходное положение при первом включении.
Пыль из кондиционера
Это нормальное явление после длительного простоя блока или при первом пуске, а также после мойки блока и
фильтров.
Специфический запах из внутреннего блока
Вызван тем, что кондиционер новый, это быстро пройдет.
Капающая из кондиционера вода может просачиваться из внутреннего блока в режиме охлаждения при высокой
влажности (более 80%). Выставьте жалюзи в максимально открытое положение и выберите высокую скорость
вентилятора, чтобы избежать этого.
Функция Авторестарт
При отключении электропитания кондиционер запоминает свое последнее состояние, и при восстановлении
питания начинает работать в таком же режиме, что и ранее.
Молния или работа беспроводной автомобильной гарнитуры могут вызвать неполадки в работе кондиционера.
Отключите питание от кондиционера и через пять минут включите снова.
Если вы планируете не использовать кондиционер в течении длительного времени, то пожалуйста, выполните
следующие операции:
• включите режим вентиляции на несколько часов для осушения установки изнутри;
• выключите кондиционер и отключите питание, вытащите батарейки из пульта;
Наружный блок требует регулярного обслуживания и очистки. Свяжитесь с ближайшим Сервисным Центром
или вашим дилером для проведения работ.
21
Page 22
ƁƾƿƽƭƺƲƺƵƲƺƲƵƾƼƽƭƯƺƻƾƿƲƶ
Внимание! Не пытайтесь самостоятельно ремонтировать кондиционер.
Обращайтесь в авторизованный сервисный центр или к вашему дилеру.
Неисправность Причина Что делать?
Отключено электроснабжение. Ждите восстановления питания.
Установка не включена в сеть. Проверьте, включена ли установка в розетку.
Кондиционер не запу-
скается.
Кондиционер не охлаж-
дает или не нагревает
комнату должным об-
разом, при этом воздух
дует.
Если проблему не удается устранить самостоятельно, пожалуйста, свяжитесь с ближайшим Сервисным Цен-
тром или вашим дилером. Точно опишите неисправность и модель кондиционера.
Сработал автомат защиты.
Сели батарейки в пульте управле-
ния.
Неверно выставлено время по
таймеру.
Неправильные настройки темпе-
ратуры.
Забит грязью воздушный фильтр
внутреннего блока.
Открыты окна или двери, прямой
солнечный свет попадает прямо в
комнату.
Вход или выход воздуха заблоки-
рован посторонними предметами.
Сработала трех минутная задерж-
ка по пуску компрессора.
Включите автомат. Если автомат сработал еще
раз - вызовите сервисную службу.
Замените батарейки.
Выставьте правильное время
стройки таймера.
Правильно выставьте температуру.
Очистите фильтр.
Закройте окна, двери, зашторьте
Расчистите путь для воздуха, уберите посторон-
ние предметы.
Подождите.
или отмените на-
окна.
Неисправность
Сильные посторонние звуки или вибрация при работе кондиционера.
Сильный неприятный запах сгоревшей изоляции или плесени из внутрен-
него блока.
Вода из внутреннего блока попадает в комнату.
Часто срабатывает автомат защиты электропитания.
Теплый шнур питания
22
или розетка, в которую включен кондиционер.
Не пытайтесь устранять эти поломки самостоятельно.
Немедленно отключите кондиционер, снимите питание и свяжитесь
с ближайшим Сервисным Цен-
тром или вашим дилером.
Page 23
ƞƲưƸƭƹƲƺƿƾƲƽƯƵƾƺƻưƻƻƮƾƸǀƳƵƯƭƺƵnj
Каждый кондиционер нуждается в периодическом сервисном обслуживании. Данное обслуживание может выполнить специально обученный персонал согласно данному регламенту.
Внимание! Отсутствие периодического обслужива-
ƑƚƖƙƏƚƖƓ
!
Все работы по техническому обслуживанию должны проводиться квалифицированным персоналом!
ния может повлечь за собой нестабильную работу, поломку оборудования и отказ в гарантийном ремонте!
Регламент сервисного обслуживания
1. Чистка теплообменника внутреннего блока.
2. Очистка ванночки внутреннего блока.
3. Очистка панелей от пыли и грязи.
4. Очистка фильтра внутреннего блока.
5. Визуальная проверка состояния платы управления и прочих плат, при необходимости очистка от пыли и за-
грязнений.
6. Чистка теплообменника наружного блока потоком воды высокого давления с помощью специального обору-
дования.
7. Проверка рабочего давления в системе, при необходимости дозаправка хладагентом.
8. Проверка рабочих токов системы.
9. Проверка и при необходимости подтяжка винтов электрических соединений.
10. Визуальная проверка состояния основной и дополнительных плат управления, при необходимости очистка
от пыли и загрязнений (при наличии плат управления).
Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне!
Техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год. Для оборудования, установленного в серверных комнатах и не имеющего блоков ротации и резервирования - не реже 4 раз в год.
23
Page 24
ГАРАНТИЙНЫЙ ТАЛОН
МОДЕЛЬ ВНУТРЕННЕГО БЛОКА СЕРИЙНЫЙ НОМЕР
МОДЕЛЬ НАРУЖНОГО БЛОКА СЕРИЙНЫЙ НОМЕР
ДАТА ПРИОБРЕТЕНИЯ ДАТА УСТАНОВКИ
НАЗВАНИЕ И ЮРИДИЧЕСКИЙ АДРЕС
ОРГАНИЗАЦИИ-ПРОДАВЦА
ПОДПИСЬ ОРГАНИЗАЦИИ-ПРОДАВЦА
ПЕЧАТЬ ОРГАНИЗАЦИИ-ПРОДАВЦА
НАЗВАНИЕ И ЮРИДИЧЕСКИЙ АДРЕС ОРГАНИ-
ЗАЦИИ УСТАНОВИВШЕЙ ИЗДЕЛИЕ
ПОДПИСЬ ОРГАНИЗАЦИИ УСТАНОВИВШЕЙ
ИЗДЕЛИЕ
ПЕЧАТЬ ОРГАНИЗАЦИИ УСТАНОВИВШЕЙ ИЗ-
ДЕЛИЕ
ФАМИЛИЯ, ИМЯ, ОТЧЕСТВО ПОКУПАТЕЛЯ ПОДПИСЬ ВЛАДЕЛЬЦА
24
Page 25
УСЛОВИЯ ГАРАНТИИ
Уважаемый покупатель, благодарим Вас за Ваш выбор и гарантируем высокое
качество и безупречное функционирование приобретенного Вами изделия.
Внимательно изучите условия гарантии, руководство по эксплуатации и своевременно проводите
регламентное сервисное обслуживание в соответствии с руководством по эксплуатации.
Настоящая гарантия устанавливается в дополнение к конституционным и иным правам потребителей
и ни в коем случае не ограничивает их.
Гарантийный срок, установленный на изделие, составляет 4 года и исчисляется с даты приобретения
изделия. Дата приобретения изделия наряду с иной информацией должна быть указана организациейпродавцом на первой странице настоящего гарантийного талона.
Гарантия действует, если изделие будет признано неисправным в связи с дефектами (недостатками,
браком), допущенными при изготовлении изделия, при одновременном соблюдении следующих
условий:
1. изделие должно быть приобретено только на территории стран СНГ и использоваться по назначению
в строгом соответствии с руководством по эксплуатации с соблюдением требований технических
стандартов и требований безопасности;
2. гарантийный талон должен быть заполнен организацией-продавцом, организацией, установившей
изделий и покупателем с обязательным указанием следующих реквизитов:
• наименование модели, серийный номер изделия;
• дата продажи, наименование, адрес, подпись и печать (если имеется) организации-продавца;
• фамилия, имя, отчество и подпись покупателя;
• дата установки, наименование, адрес, подпись и печать ( если имеется) организации установившей
изделие.
При наступлении гарантийного случая необходимо обращаться к организации,
установившей данное оборудование.
Действие гарантии не распространяется на дефекты (недостатки) изделия, вызванные:
1. нарушением потребителем правил эксплуатации, хранения или транспортировки товара, в том
числе: механические повреждения, подключение и эксплуатация от источника питания, параметры
которого отличаются от указанных в инструкции по эксплуатации, перепадами напряжения
источника питания;
2. невыполнением своевременного регламентного сервисного обслуживания;
3. действиями третьих лиц, в
том числе установки, ремонта или наладки, если они произведены лицом,
которое не имеет сертификата на оказание таких услуг, а также установки, адаптации, модификации
или эксплуатации с нарушением технических условий и/или требований безопасности;
4. обстоятельствами непреодолимой силы (пожар, молния и т.п.).
Действие гарантии не распространяется на элементы питания пульта дистанционного
управления и воздушные фильтры кондиционера, иные расходные материалы, ремни.
Проведение работ по регламентному сервисному обслуживанию изделия, предусмотренных
руководством по эксплуатации, не является предметом настоящей гарантии и осуществляется за
счет покупателя специалистами организаций, предоставляющих данный вид услуг и имеющих
соответствующие лицензии и сертификаты.
25
Page 26
ОТМЕТКИ О ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ИЛИ
РЕМОНТА
Вид ремонта или обслуживание, пометки, использованные запасные части.
Дата
начала ремонта окончания ремонта
Вид ремонта или обслуживание, пометки, использованные запасные части.
Дата
начала ремонта окончания ремонта
Сервисный центр Подпись, печать
Сервисный центр Подпись, печать
Вид ремонта или обслуживание, пометки, использованные запасные части.
Дата
начала ремонта окончания ремонта
26
Сервисный центр Подпись, печать
Page 27
ДЛЯ ЗАМЕТОК
27
Page 28
Продажу, установку и сервисное обслуживание представленного
в настоящей инструкции оборудования производит ___________
Тел. ____________, факс _____________, www._______________
Изготовитель оборудования оставляет за собой право вносить изменения в конструкцию,
внешний вид, технические характеристики оборудования, а также соответствующую
техническую документацию без предварительного уведомления. Информация об изгото-
вителе оборудования содержится в сертификате соответствия.
www.lessar.ru
Loading...
