ИНСТРУКЦИЯ ПО МОНТАЖУ
серия
Колонные сплит-системы
LS/LU-H…SKA2(4A)
BUSINESS
12.20
Page 2
Содержание
1. Меры предосторожности ..................................................................................................................3
2. Назначение ........................................................................................................................................6

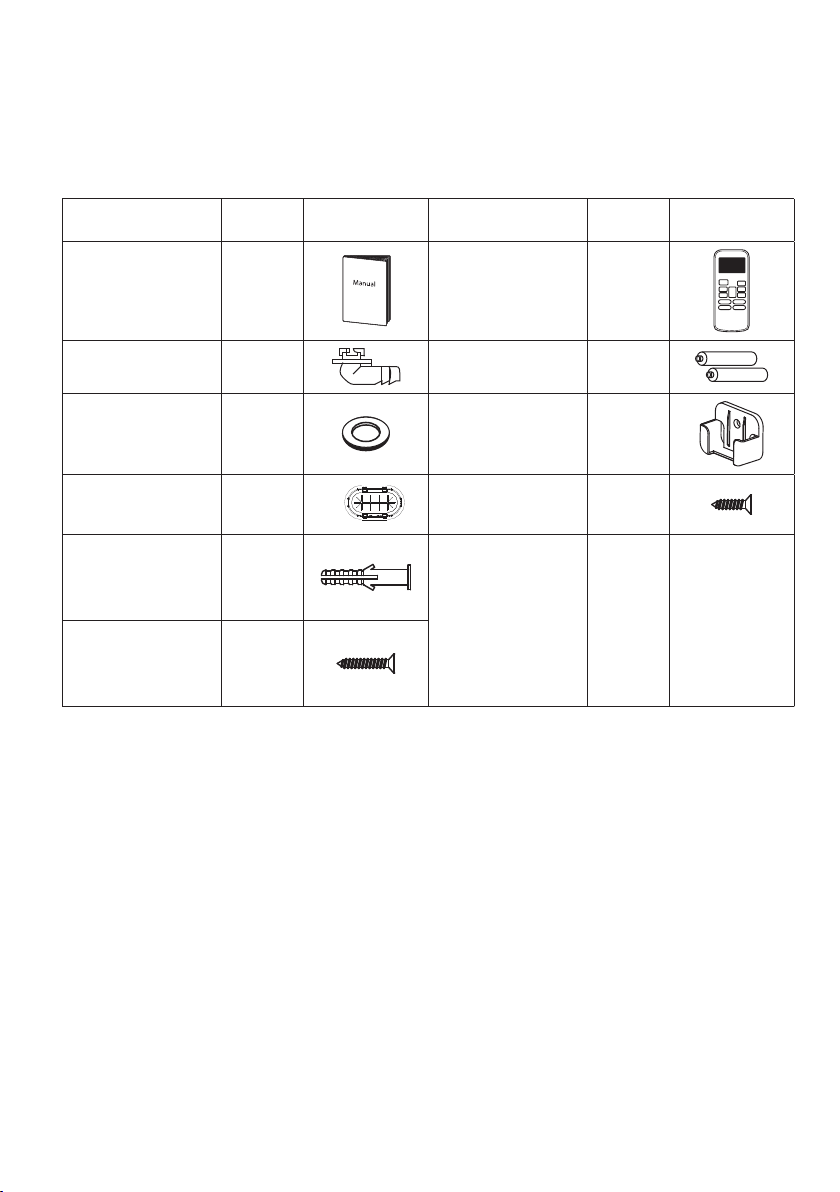

3. Комплектность сплит-системы .........................................................................................................8
4. Спецификация ...................................................................................................................................9

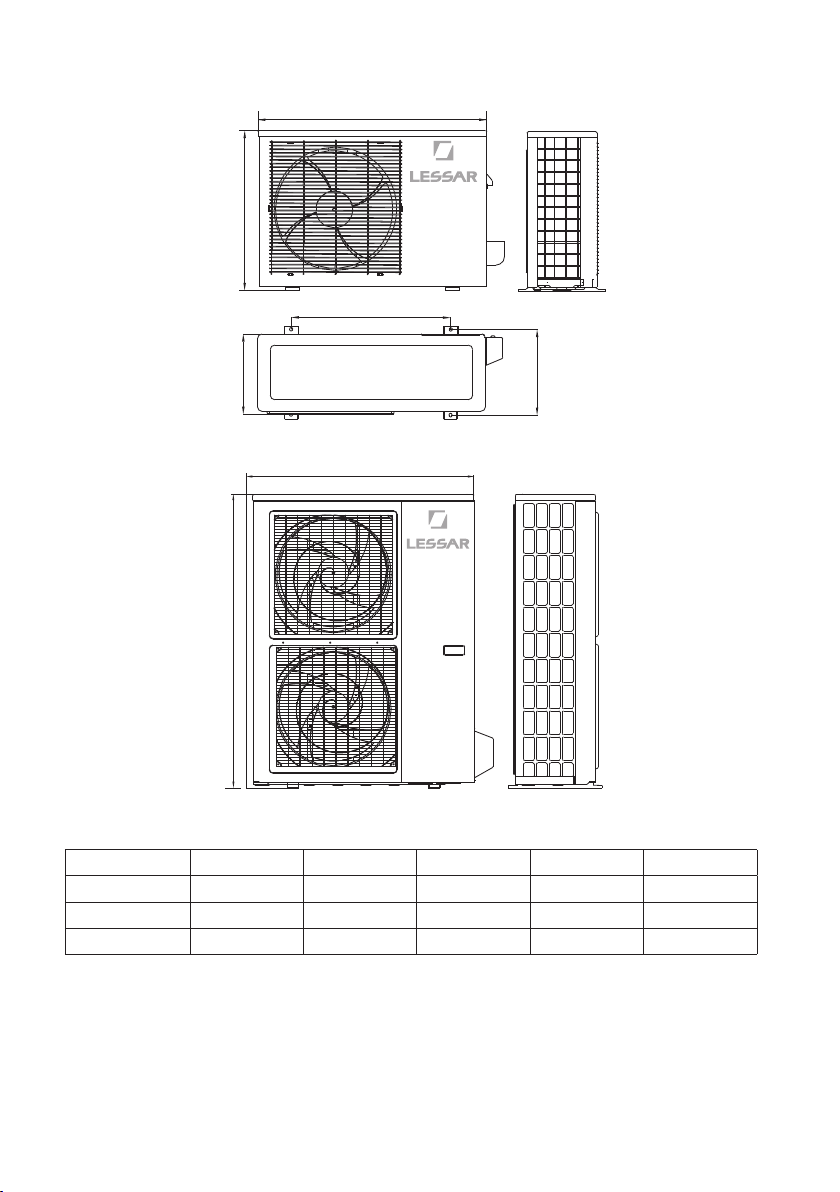

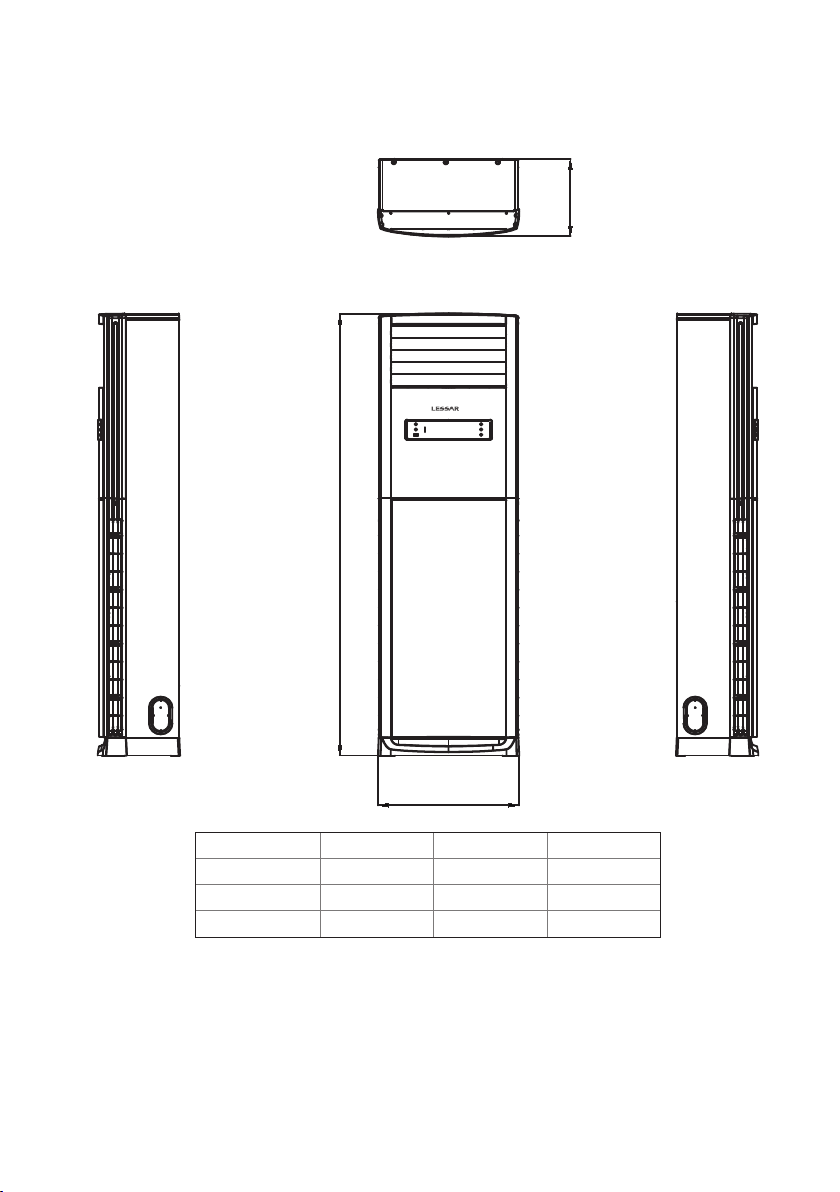

5. Габаритные размеры .......................................................................................................................10

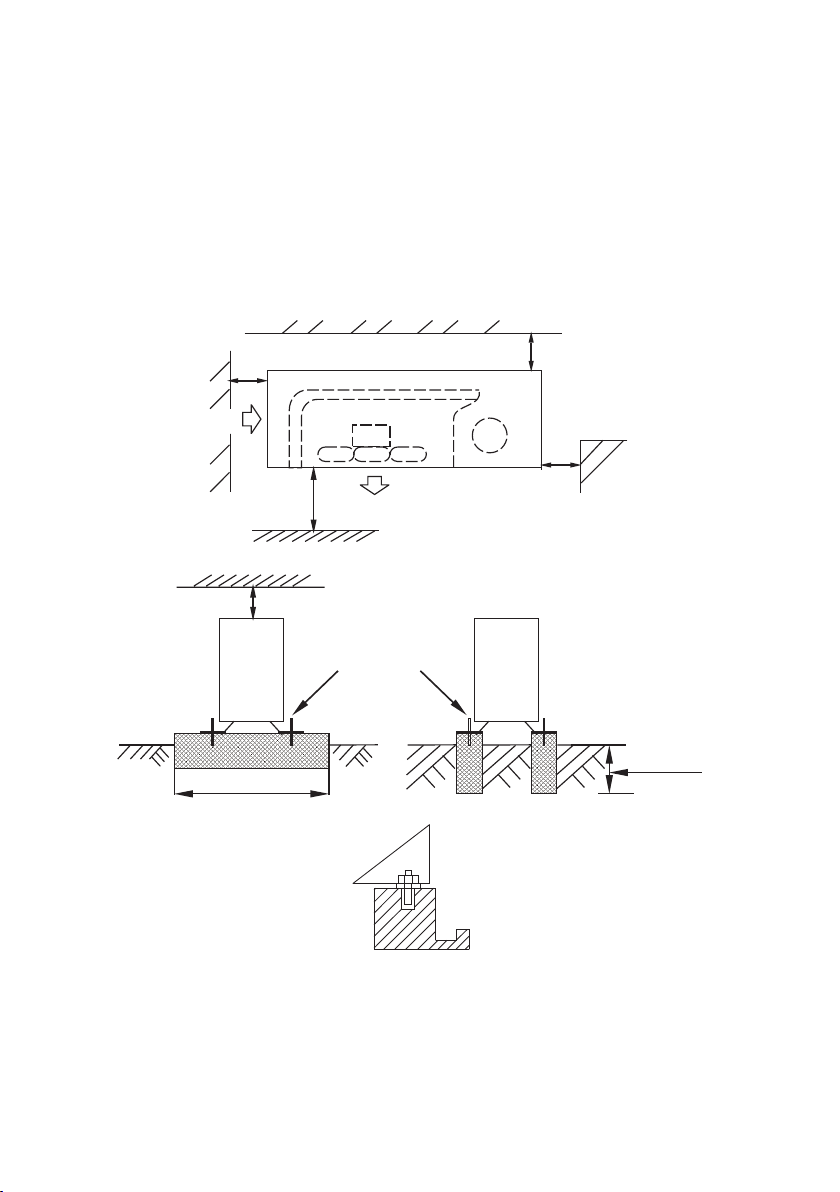

6. Установка .........................................................................................................................................13

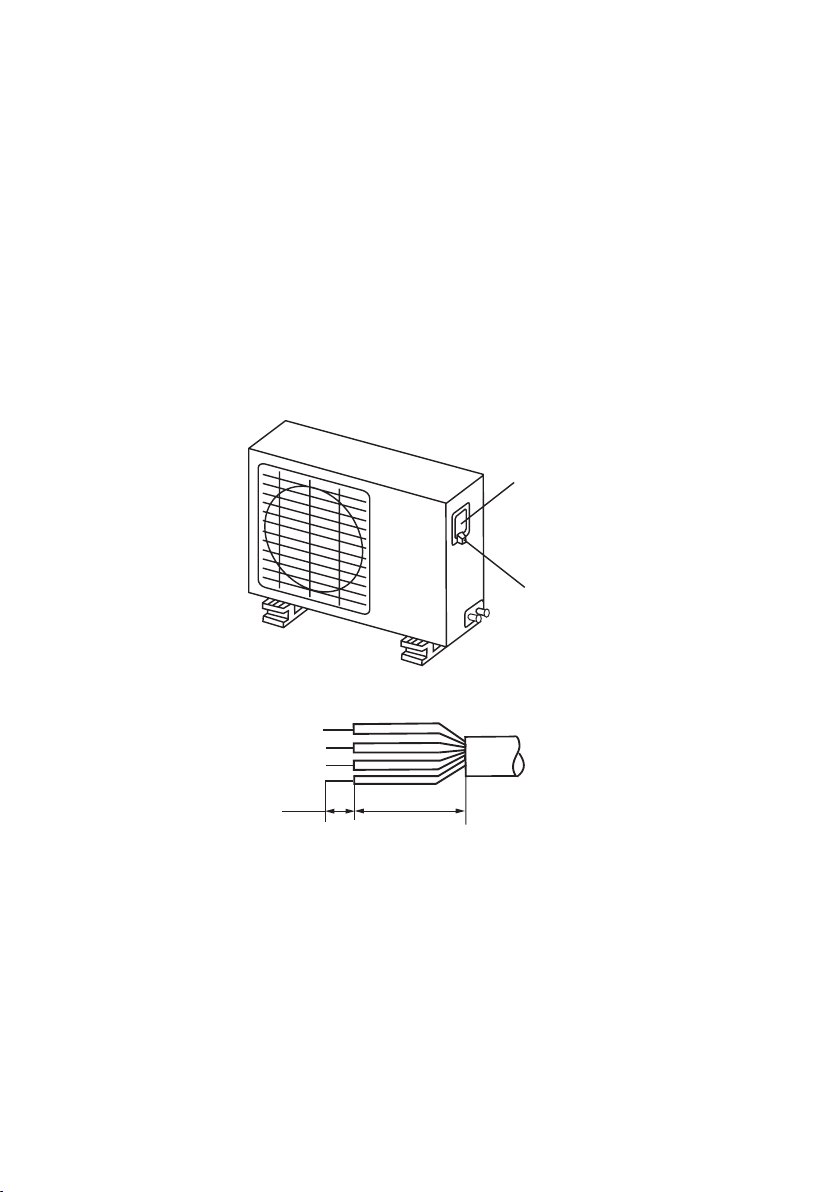

7. Электрические соединения............................................................................................................. 28
8. Регламентное техническое обслуживание .................................................................................... 31
9. Коды ошибок .................................................................................................................................... 32

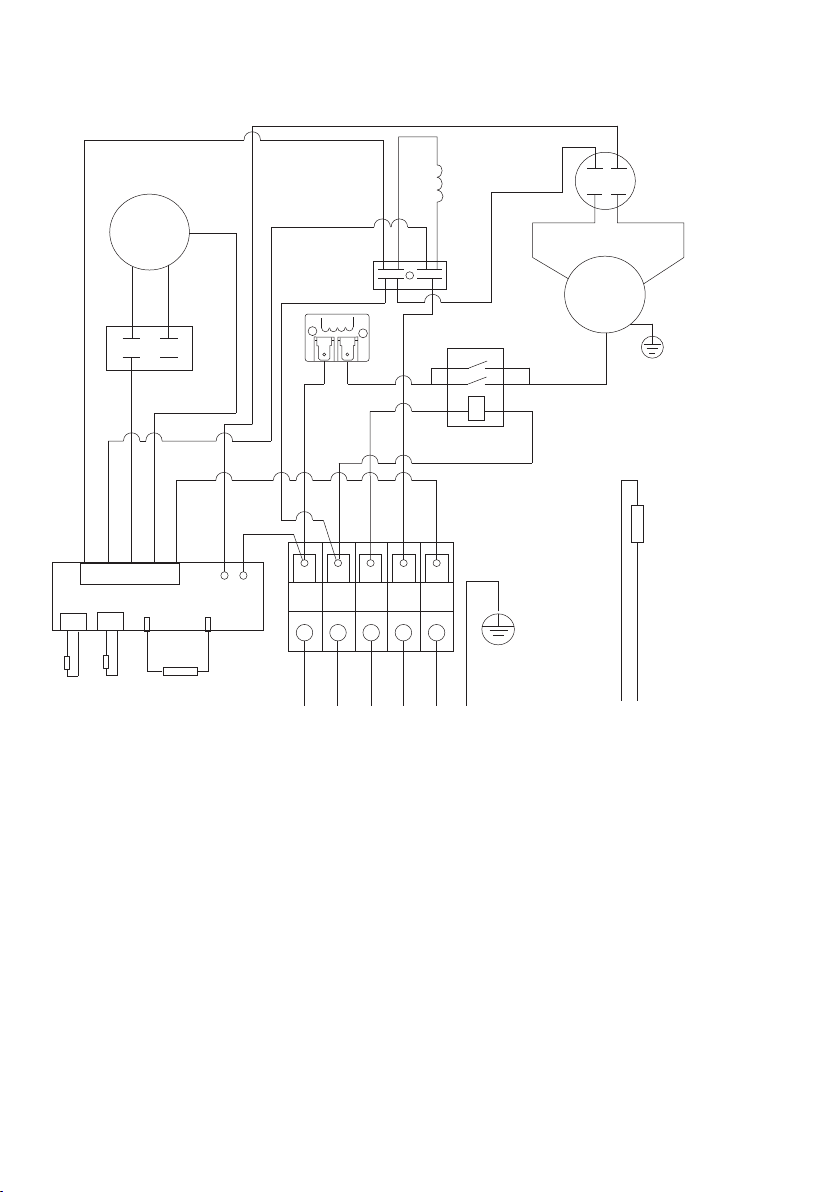

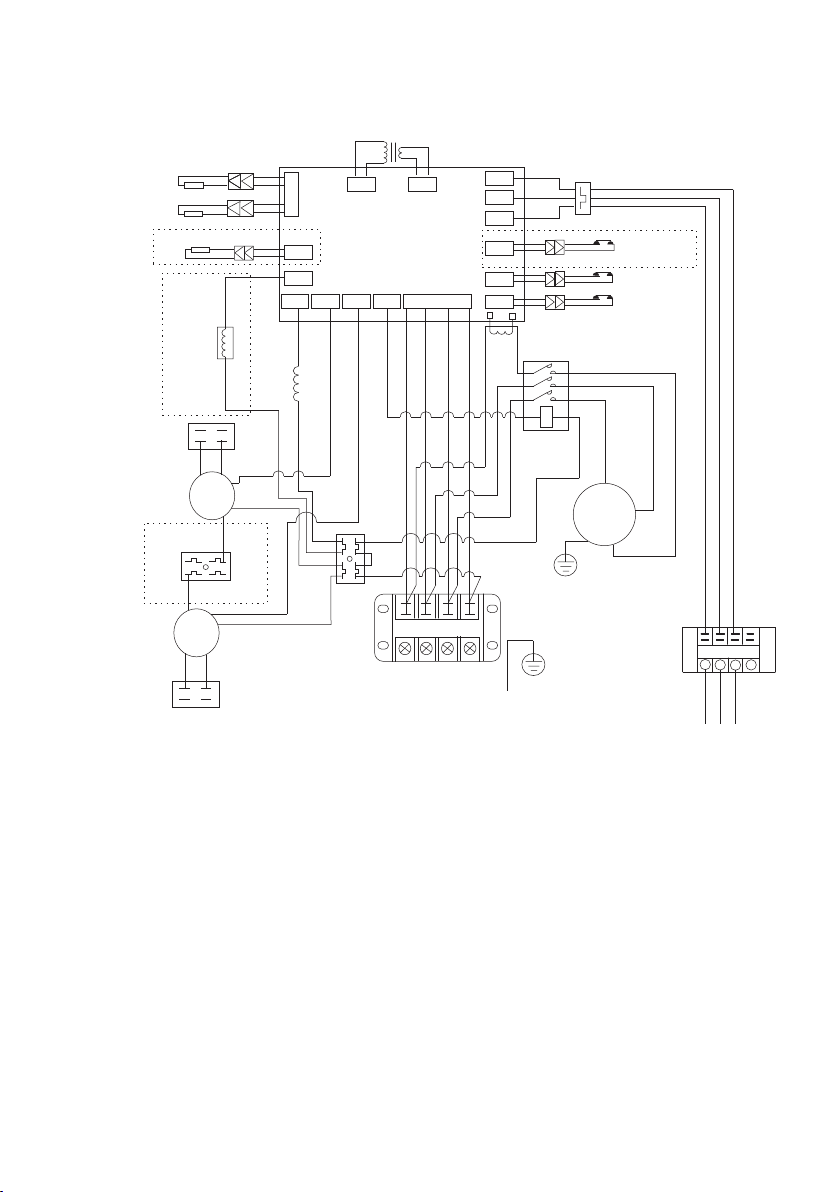

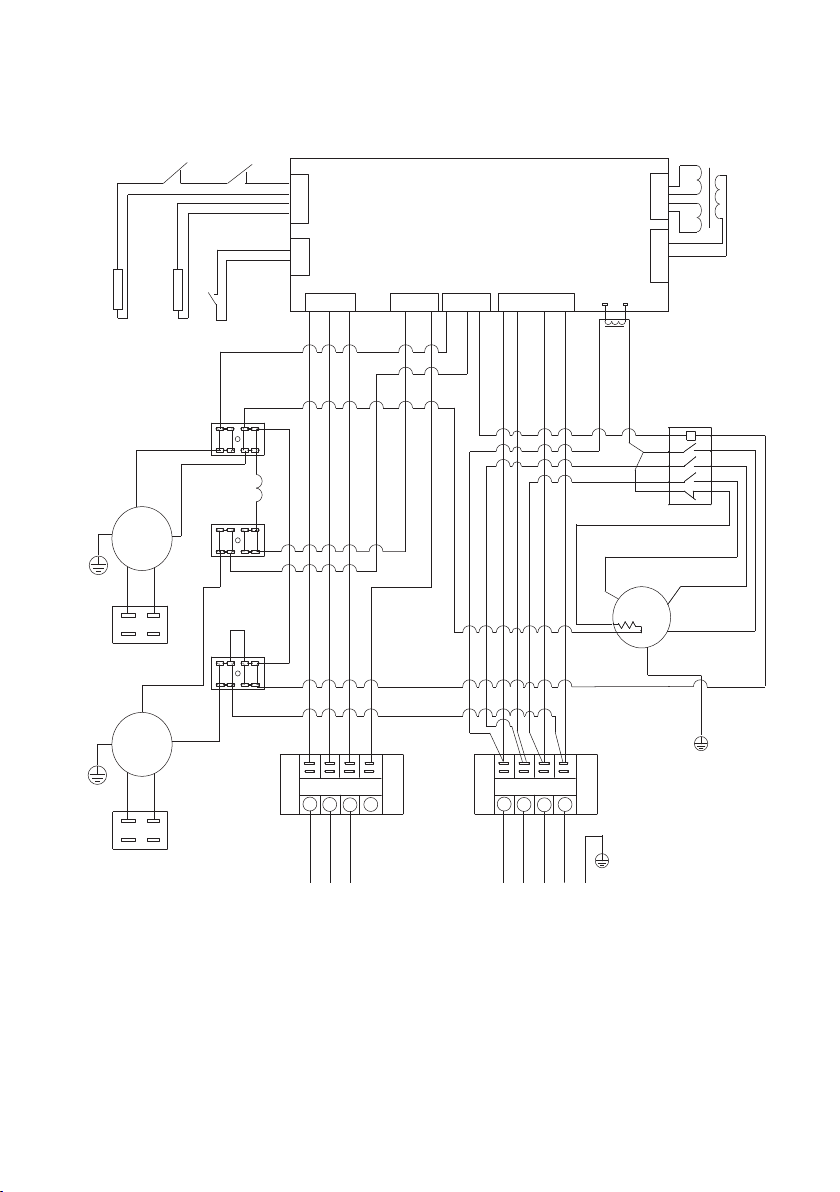

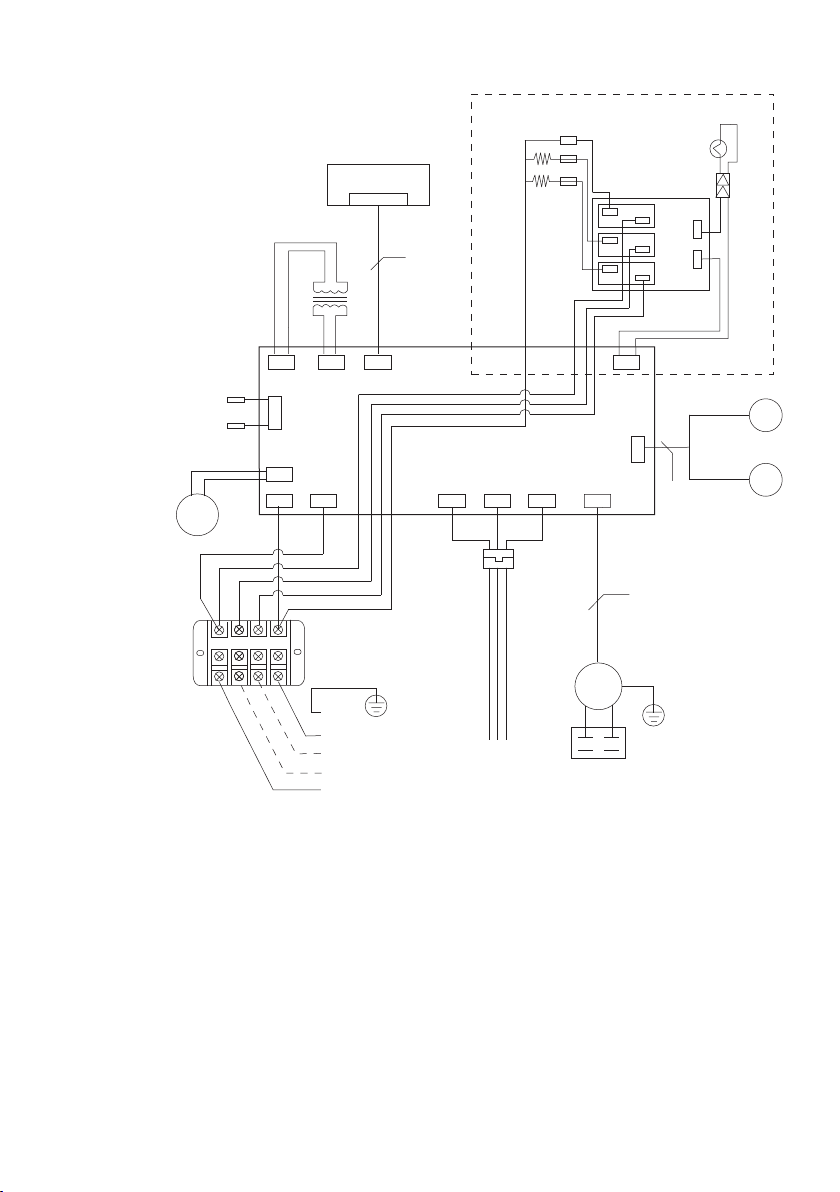

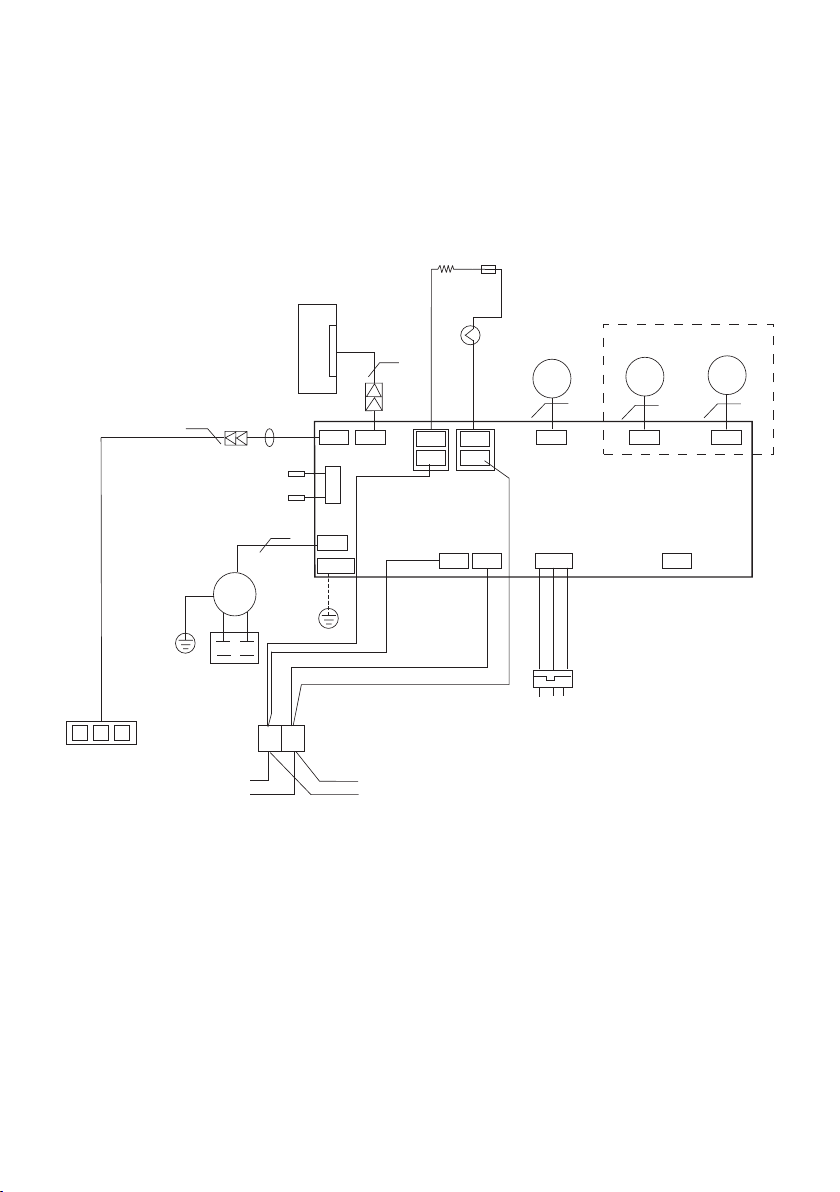

10. Схемы соединений .......................................................................................................................... 33
11. Дата производства оборудования .................................................................................................. 38
12. Место производства оборудования ............................................................................................... 39
13. Вывод из эксплуатации и утилизация оборудования ...................................................................40
Внимание! LESSAR™ придерживается политики непрерывного развития и оставляет за
собой право вносить изменения и улучшения в любой продукт, описанный в этом документе,
без предварительного уведомления, а также пересматривать или изменять содержимое
данного документа без предварительного уведомления.
2
Page 3
1. Меры предосторожности
Во избежание получения травм и нанесения
ущерба другим людям и имуществу внимательно прочтите и соблюдайте следующие
инструкции.
Данное оборудование не предназначено для
использования маленькими детьми и людьми
с ограниченной подвижностью, находящимися без надлежащего присмотра.
Представленное оборудование имеет необходимую документацию, подтверждающую
его соответствие требованиям нормативных
документов.
Работы по монтажу оборудования должны
выполняться в соответствии с требованиями
действующих нормативно-технических документов.
Технические характеристики оборудования,
а также правила и условия эффективного и
безопасного использования представленного
оборудования определяются технической документацией, прилагаемой к оборудованию.
Изготовитель оставляет за собой право на
внесение изменений в технические характеристики, внешний вид и потребительские
свойства оборудования без предварительного уведомления.
Класс энергетической эффективности определен в соответствии с приказом министерства промышленности и торговли РФ № 357
от 29.04.10.
Информация об изготовителе оборудования
содержится в сертификате или декларации
соответствия.
При установке
Монтаж, перемещение и ремонт данного оборудования должны проводиться специалистами, имеющими соответствующую подготовку и
квалификацию, а также соответствующие лицензии и сертификаты для выполнения данных
видов работ. Неправильное выполнение монтажа, демонтажа, перемещения и ремонта оборудования может привести к возгоранию, поражению электротоком, травмам или нанесению
ущерба вследствие падения оборудования,
утечки жидкости и т.п.
Поверхность, на которую устанавливается и
крепится оборудование, а также крепление
оборудования должны быть рассчитаны на
вес оборудования.
Используйте силовые и сигнальные кабели необходимого сечения согласно спе цификации
оборудования, требованиям инструкции, а
также государственным правилам и стандартам. Не используйте удлинители или промежуточные соединения в силовом кабеле. Не подключайте несколько единиц оборудования к
одному источнику питания. Не модернизируйте
силовой кабель. Если произошло повреждение
силового кабеля или вилки, необходимо обратиться в сервисную службу для замены.
Предохранитель или автомат токовой защиты
должен соответствовать мощности оборудования. Оборудование должно иметь надежное
заземление. Неправильное заземление может
привести к поражению электрическим током.
Источник питания должен иметь защиту от
утечки ток а. Отсутствие защиты от утечки тока
может привести к поражению электротоком.
Не включайте питание до завершения работ
по монтажу. Не устанавливайте и не используйте оборудование в помещениях с потенциально взрывоопасной атмос ферой. Применение или хранение горючих материалов,
жидкостей или газов возле оборудования
может привести к возгоранию.
При установке тщательно проветривайте помещение.
Убедитесь в правильности установки и подсоединения дренажного трубопровода. Неправильное подсоединение может привести
к протечке и нанесению ущерба имуществу.
Не устанавливайте оборудование над компьютерами, оргтехникой и другим электрооборудованием. В случае протечки конденсата
это оборудование может выйти из строя.
Во время эксплуатации
Перед включением проверьте правильность
установки воздушного фильтра. Если оборудование не эксплуатировалось длительное
время, рекомендуется перед началом эксплуатации почистить фильтр.
Не включайте и не выключайте оборудование посредством включения или выключения вилки из розетки. Используйте для этого
кнопку включения и выключения пульта дистанционного управления.
Не тяните за силовой кабель при отключении вилки из розетки. Это может привести к
3
Page 4
повреждению кабеля, короткому замыканию
или поражению электротоком.
Не используйте оборудование не по назначению. Данное оборудование не предназначено
помещений, где могут находиться точные измерительные приборы и растения, хранятся
предметы искусства или продукты питания,
содержатся животные, так как это может привести к их порче.
Не стойте под струей холодного воздуха. Это
может навредить вашему здоровью. Оберегайте домашних животных и растения от длительного воздействия воздушного потока, поскольку это также может навредить им.
Не дотрагивайтесь руками и не вставляйте
посторонние предметы в отверстия для забора и подачи воздуха. Лопасти вентилятора
вращаются с большой скоростью, и попавший
в них предмет может нанести травму или вывести из строя оборудование. Внимательно
присматривайте за маленькими детьми и следите, чтоб они не играли рядом с оборудованием во избежание тяжелых травм.
При появлении каких-либо признаков неиспра вн ос ти (з ап ах гар и, по выш ен ны й шум и т.п.)
сразу же выключите оборудование и отключите от источника питания. Использование
оборудования с признаками неисправности
может привести к возгоранию, поломке и т.п.
При появлении признаков неисправности необходимо обратиться в сервисный центр.
Не эксплуатируйте оборудование длительное
время в условиях высокой влажности. При
работе оборудования в таких условиях существует вероятность образования избыточного количества конденсата, который может
протечь и нанести ущерб имуществу.
При использовании оборудования в одном
помещении с печкой или другими нагревательными приборами проветривайте помещение и не направляйте воздушный поток
прямо на них.
Не устанавливайте компьютеры, оргтех нику и
другие электроприборы непосредственно под
оборудованием. В случае протечки конденсата эти электроприборы могут выйти из строя.
Если предполагается не использовать оборудование в течение длительного времени,
отсоедините вилку кабеля электропитания
от розетки или выключите автомат токовой
защиты, а также вытащите батарейки из беспроводного пульта управления.
Не подвергайте оборудование и пульт управления воздействию влаги или жидкости
4
При обслуживании
Не прикасайтесь к выключателям мокрыми
руками. Это может привести к поражению
электротоком.
Перед чисткой или обслуживанием отключите оборудование от источника питания.
При уходе за оборудованием вставайте на
устойчивую конструкцию.
При замене воздушного фильтра не прикасайтесь к металлическим частям внутри оборудования. Это может привести к травме.
Не мойте оборудование водой, агрессивными или абразивными чистящими средствами.
Вода может попасть внутрь и повредить изоляцию, что может повлечь за собой поражение электрическим током. Агрессивные или
абразивные чистящие средства могут повредить оборудование.
Ни в коем случае не заряжайте батарейки
и не бросайте их в огонь.
При замене элементов питания заменяйте
старые батарейки на новые того же типа.
Использование старой батарейки вместе
с новой может вызвать генерирование тепла,
утечку жидкости или взрыв бата рейки.
В случае попадания жидкости из батарейки
на кожу или в глаза, тщательно промойте их
в чис той воде и обратите сь к врачу. Если жидкость попала на одежду, смойте ее водой.
Перед началом работы
Перед началом работы установки внимательно прочитайте инструкцию. Строго придерживайтесь описания выполняемых операций. Нарушение технологии может повлечь
за собой травмы для вас или окружающих,
а также повреждение оборудования.
Проверка перед пуском
• Проверьте надежность заземления.
• Проверьте, что фильтр установлен пра-
вильно.
• Перед пуском после долгого перерыва
в работе очистите фильтр (см. инструкцию
по эксплуатации).
• Убедитесь, что ничего не препятствует вхо-
дящему и исходящему воздушному потоку.
Page 5
Оптимальная работа
Обратите внимание на следующие моменты
для обеспечения нормальной работы:
• прямой исходящий воздушный поток дол-
жен быть направлен в сторону от людей,
находящихся в помещении;
• установленная температура соответствует
обеспечению комфортных условий. Не рекомендуется устанавливать слишком низкую температуру;
• избегайте нагрева помещения солнечны-
ми лучами, занавесьте окно на время работы оборудования в режиме охлаждения;
• открытые окна и двери могут снизить эф-
фективность охлаждения, закройте их;
• используйте пульт управления для уста-
новки желаемого времени работы;
• не закрывайте отверстия в оборудовании,
предназначенные для забора и подачи
воздуха;
• не препятствуйте прямому воздушному
потоку. Кондиционер может выключиться
раньше, чем охладит все помещение;
• регулярно чистите фильтры, загрязненные
фильтры ведут к снижению эффективности работы оборудования.
Правила электробезопасности
Все подключения должны проводиться квалифицированным персоналом.
Подключения должны проводиться с соблюдением всех правил безопасности.
Главный автомат токовой защиты должен
быть оборудован устройством контроля утечки тока.
Характеристики электропитания должны соответствовать требованиям спецификации для
данного оборудования.
Запомните!
• Не включайте оборудование, если зазем-
ление отключено.
• Кондиционер предназначен для работы
при уровне влажности до 80%. При превышении данного уровня влажности возможно образование конденсата на внутренних
и внешних частях кондиционера, что может
привести к повреждению оборудования.
При повышении уровня влажности до 80%
или выше немедленно отключите кондиционер от электрической сети!
• Оборудование предназначено для исполь-
зования в режимах: охлаждения — в диапазоне от +18 до +43 °С наружного воздуха;
обогрева — в диапазоне от –7 до +24 °С наружного воздуха. Использование оборудования при других температурных параметрах может привести к поломке и выходу
оборудования из строя.
• Не используйте оборудование с повреж-
денными электропроводами.
• При обнаружении повреждений немедлен-
но замените провод.
• Перед первым пуском подайте питание
за 12 часов до пуска для прогрева оборудования.
• Lessar устанавливает официальный срок
службы оборудования 7 лет при условии
соблюдения правил монтажа и эксплуатации оборудования.
5
Page 6
2. Назначение
Сплит-система состоит из внутреннего и наружного блоков, предназначена для изменения,
регулирования и поддержания заданной температуры воздуха в помещении. Принцип действия основан на переносе тепла из помещения на улицу (и наоборот). Перенос тепла достигается за счет изменения агрегатного состояния хладагента (R410A) из жидкого в газообразное
во время его движения между теплообменниками (состоящими из медных трубок и алюминиевых ребер (ламелей)) внутреннего и наружного блоков. Для движения хладагента применяется компрессор и устройство дросселирования. В свою очередь, движение воздуха через
теплообменники обеспечивается вентиляторами с электромоторами. Управление системой
осуществляется электронным блоком управления.
Состав сплит-системы
Внутренний блок: корпус, теплообменник, электромотор, вентилятор, электронный блок
управления.
Наружный блок: корпус, теплообменник, электромотор, вентилятор, компрессор, электронные компоненты.
В процессе монтажа внутренний и наружный блоки соединяются медными трубами и кабелем
связи (сторонних производителей).
Принцип работы кондиционера в режиме охлаждения
Работа кондиционера в режиме охлаж дения основана на переносе тепла из помещения за его
пределы (чаще всего на улицу). Соответственно, производительность кондиционера может
увеличиваться или уменьшаться в зависимости от увеличения или уменьшения температуры
воздуха снаружи. При отрицательных значениях температуры наружного воздуха производительность кондиционера сильно падает, и эксплуатация кондиционера в режиме охлаждения
при отрицательной температуре может привести к неисправности оборудования.
Функция защиты от обмерзания
При работе в режиме охлаждения, если температура внутреннего теплообменника опускается ниже 0 °С, микропроцессор кондиционера отключит компрессор кондиционера. Данная
функция поможет защитить кондиционер от повреждений и поломок в случае недостатка хладагента в системе.
Принцип работы кондиционера в режиме обогрева
Работа кондиционера в режиме обогрева основана на переносе тепла с улицы в помещение.
Соответственно, производительность кондиционера может увеличиваться или уменьшаться
с увеличением или уменьшением температуры на улице. При отрицательных значениях температуры наружного воздуха производительность кондиционера сильно падает, и эксплуатация кондиционера в режиме обогрева может привести к неисправности оборудования.
Для предотвращения подачи холодного воздуха в помещение кондиционер имеет специальную программу. После включения кондиционера в режиме обогрева вентилятор внутреннего
блока не включается до тех пор, пока температ ура теплообменника внутреннего блока не поднимется до определенного значения.
Принцип работы системы оттаивания кондиционера в режиме обогрева
При работе кондиционера в режиме обогрева при отрицательных температурах наружного
воздуха кондиционер может автоматически останавливаться для оттаивания теплообменника
наружного блока. При этом останавливаются вентиляторы наружного и внутреннего блоков,
моргает индикатор на внутреннем блоке, а из наружного блока может выходить пар и капать
6
Page 7
вода. Это не является неисправностью, после оттаивания кондиционер автоматически включится в работу.
Авторестарт
Кондиционер оборудован функцией авторестарта. Это значит, что после отключения электропитания, в тот момент когда электропитание появится снова, кондиционер включится автоматически в том же режиме работы, в котором он работал до отключения электропитания.
Функция авторестарта активна только при работе с инфракрасным беспроводным пультом
управления.
7
Page 8
3. Комплектность сплит-системы
Сплит-система поставляется в комплекте с аксессуарами указанными ниже. Для установки
кондиционера воздуха используйте аксессуары, входящие в комплект поставки. Неправильный монтаж может привести к протечке воды, поражению электрическим током и возгоранию,
а так же к выходу оборудования из строя. Элементы, не входящие в комплект сплит-системы,
должны приобретаться отдельно.
Наименование Кол-во,
шт.
Инструкция
пользователя
и Установочная
инструкция
Иллюстрация Наименование Кол-во,
Пульт
дистанционного
1
управления
шт.
Иллюстрация
1
Дренажная трубка
Уплотнительное
кольцо
Защитная панель
Дюбель 5–8
Крепежный винт для
монтажной панели
1
1
1
(зависит
от модели
кондицио-
нер а)
5–8
(зависит
от модели
кондицио-
нер а)
Элемент питания
Держатель пульта
(опци я)
Крепежный винт для
держателя пульта
(опци я)
Межблочный кабель
(опци я)
2
1
2
1
Внешний вид аксессуаров, в приобретенном вами оборудовании, может отличатся от внешнего
вида аксессуаров, представленных в настоящем руководстве.
Все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях.
Они могут отличаться в зависимости от модели приобретенного оборудования. Преимущественное значение имеет реальный внешний вид оборудования.
Количество аксуссуаров может отличаться в зависимости от модели приобретеннного вами
оборудования.
8
Page 9
4. Спецификация
Внут рен ний блок (ВБ)
Нару жный б лок (НБ)
Напряжение питания В - ф - Гц
Производительность
Охлажденее
Обогрев
Энергоэффективность в режиме
охлаждения
Энергоэффективность в режиме
обогрева
Уровень звукового
давления* (Выс/низ)
Количество обработанного воздуха внутреннего
блок а (Выс/низ)
Внутренний блок
Наружный бло к
Трубопроводы
хладагента
Операционные
температуры
Хладагент
Диаметр ш туцера отвода конденсата ВБ мм
Кабель подключения
Автомат т оковой защит ы А
Потребляемая мощность
Ток
Производительность
Потребляемая мощность
Ток
eer
Класс D D e
COP
Класс D D C
внутреннего блока дБ(А)
нару жного бл ока дБ(А)
Размеры (Ш*Г*В)
Упаковка (Ш*Г*В)
Масса нетто/брутто
Размеры (Ш*Г*В)
Упаковка (Ш*Г*В)
Масса нетто/брутто
Жидкост ная / газ овая
Макс. длина трубы
Макс. перепад выс от
Охлаждение
Обогрев
Тип r410 a r410 a r410 a
Колич ество
межблочный
питающий
кВт/ч
Вт
a
кВт/ч
Вт
a
Вт/Вт
Вт/Вт
м3/ч
mm
мм
кг
мм
мм
кг
мм
м
м
C°
C°
кг
mm2
mm2
LS-H24SKA 2 LS-H48SK A4A LS-H55SK A4A
LU-H24 SKA 2 LU-H48SKA4A LU-H55SKA4A
220В, 1ф, 50Гц 380В, 3ф, 50Гц 380В, 3ф, 50Гц
7.0 3 14.0 6 17.1 5
2700 5300 6700
13.0 4 9.5 11. 5
7.6 2+ 2, 3 4 16.13+3,51 18.91+3,51
2500+2500 5350+3700 5590+3900
12.0 8+11.4 10+5.3 11+ 5.7
2.61 2.65 2.56
3.05 3.01 3.38
47.5/40.5 54/46 54/50
60 63 64
1154/980 1488/1180 2326 /1984
510x 315 x175 0 540x350x180 600 x45 5x193 4
655x 430 x1910 1910x685x480 2080x755x585
38.4/48.7 51.3/65.5 67/ 85
845x363x702 900x 350x1170 900x3 50x1170
965x39 5x775 1032 x4 43 x130 7 1032x4 43 x13 07
57. 7/ 61. 0 98.6/109.3 99 .7/ 111.2
9.52 /15.9 9.52 /19 9.52 /19
25 50 50
15 30 30
от -15 до 4 3 от 18 до 43 от -15 до 43
от -7 до 24 от -7 до 24 от -7 д о 24
1.80 3.30 3.30
ODΦ25 ODΦ25 ODΦ25
2.5x3/0.75x3 5*2.5/3*1.0 5*1.5/3*0.75
4.0x3 5*2.5 5*2.5
25 32 32
*Уровень звукового давления, указанный в спецификации, измеряется в специальном для
этого помещении — акустической безэховой камере, в которой стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за
много кратного отражения звука от потолка, стен, мебели и др. Данный эффек т приводит
к росту уровня звукового давления, который зависит от типа помещения и характеристик
отра жающих поверхностей. Звуковое давление определено в соответствии стандартам
EN ISO 3743:2010/ ISO 3744:2010
9
Page 10
5. Габаритные размеры
W
H
D
Внутренние блоки
10
W, мм H, мм D, мм
LS-H24SKA2 510 1750 315
LS-H48SKA4A 540 1800 350
LS-H55SKA4A 600 1934 455
Page 11
Наружные блоки
A
H
B
F
A
H
А, мм B, мм C, мм F, мм H, мм
LU-H24SKA2 845 540 350 363 702
LU-H48SKA4A 900 590 378 350 1170
LU-H55SKA4A 900 590 378 350 1170
C
11
Page 12
Диаметры фреонопроводов
LS/LU-H24SKA2
Жидкостная линия
(высокого давления)
Газовая линия
(низкого давления)
Максимально допустимая
длина магистрали, м
Максимально допустимый перепад высоты, м 15 30 30
Количество* добавляемого хладагента,
грамм на каждый метр
Заводская заправка хладагентом, грамм 1 800 3 300 3 300
∅9,53
3/8
∅15,88
5/8
25 50 50
40 40 40
LS/LU-
H48SKA4A
∅9,53
3/8
∅19,05
3/4
LS/LU-
H55SKA4A
∅9,52
3/8
∅19,05
3/4
Хладагент — R410A.
* Количество добавляемого хладагента высчитывается исходя из общей длины магистрали. На-
чальная заводская заправка рассчитана на 5 метров фреонопровода, на каж дый следующий
метр потребуется добавить хладагент согласно данным в таблице.
Материал трубопроводов — отож женная холодильная медная труба.
При монтаже с длиной трубопровода, близкой с максимально допустимой, потери производительности наружного блока будут составлять примерно 20%.
12
Page 13
6. Установка
Перед выполнением работ по установке внутреннего блока внимательно ознакомьтесь с настоящей инструкцией. Установка блока, подключение труб и проводов должны выполняться
в строгом соответствии с инструкцией
Меры предосторожности
Предостережение
• Данное оборудование не может устанавливаться пользователем. Работы по установке
должны выполняться специально обученными специалистами.
• Любые изменения в структуре здания, необходимые для выполнения монтажа, должны вы-
полняться в соответствии с местными строительными нормами.
• Необходимо использовать предписанные кабели или кабели, которые соответствуют тре-
бованиям.
• Все работы по электромонтажу должны выполняться квалифицированными специалистами
в соответствии с инструкциями, правилами безопасности и местными нормами.
• Необходимо обеспечить безопасность персонала в процессе монтажа.
• Не включайте питание до завершения работ по монтажу.
• В силу возможной утечки хладагента в процессе монтажа необходимо обеспечить хорошую
вентиляцию, чтобы такая утечка не привела к повышенной концентрации хладагента, которая может быть небезопасной для здоровья.
Внимание!
• Данное оборудование не должно устанавливаться в местах с повышенным содержанием
эфирных масел (включая машинное масло) или с кислотной атмосферой. В противном
случае может сильно пострадать производительность или произойти повреждение
внутренних частей.
• Необходимо использовать предохранитель предписанной мощности.
• Убедитесь, что установлено устройство предотвращения утечки тока.
• Убедитесь, что установлено заземление.
• Если кондиционер устанавливается на металлической части здания, необходимо обе-
спечить должную электроизоляцию, которая должна соответствовать стандартам на
электрооборудование.
Выбор места
Убедитесь, что:
• Оборудование правильно подобрано для работы в данном помещении.
• Потолок горизонтальный и его конструкция выдерживает вес оборудования (при установке
под потолком).
• Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не
оказывает сильного влияния на температуру в помещении.
• Воздушный поток охватывает все помещение.
• Оборудование установлено вдали от мощных источников тепла.
Перед установкой
Проверьте надежность внутренних креплений. Если крепление где-то ослабло, пожалуйста,
подтяните.
13
Page 14

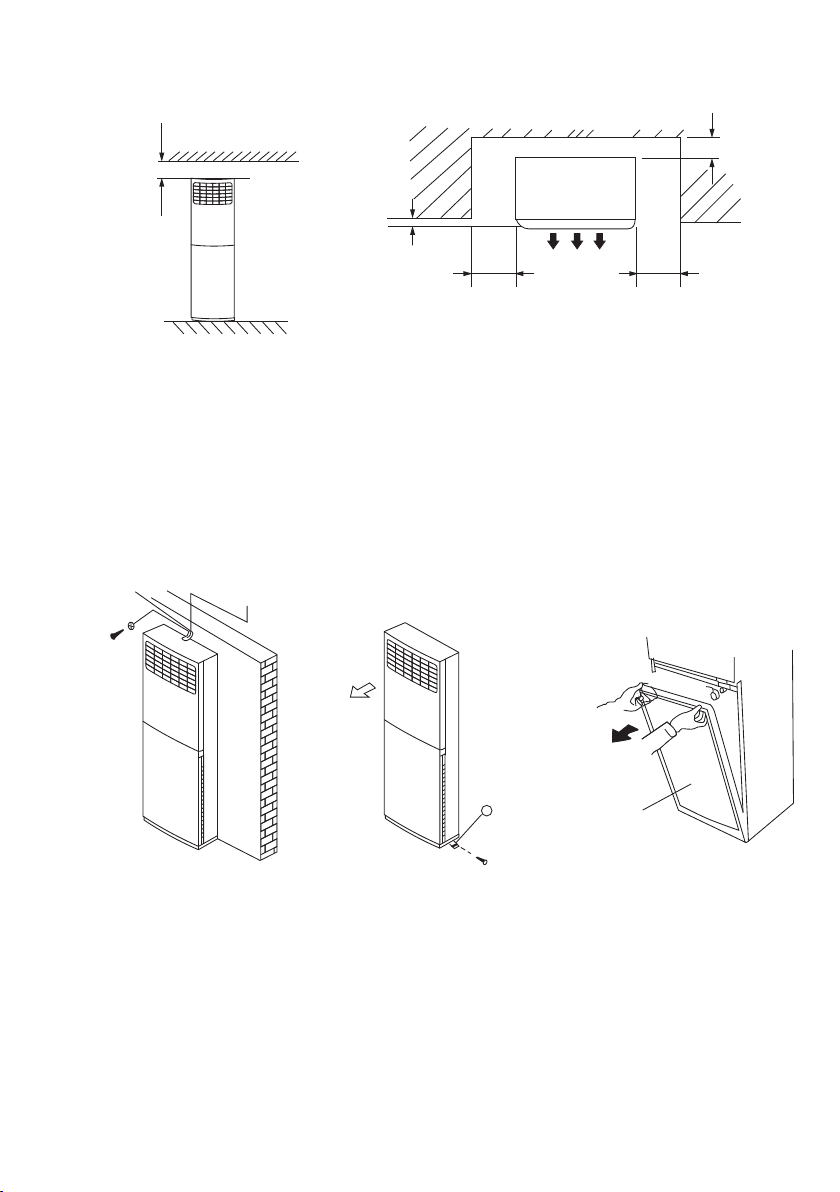

Установка внутреннего блока
Стена
>30 см
Не менее
5 см
Потолок
Не менее
50 см
Не менее
50 см
Не менее
200 см
Не менее
4 см
Устройство безопасности
• Убедитесь, что зазоры, указанные стрелками, соответствуют инструкции.
• Запрещается установка внутреннего блока рядом с любыми источниками тепла.
• Рядом с внутренним блоком не должно быть предметов, затрудняющих рециркуляцию воз-
духа.
• Не рекомендуется установка в местах, где на внутренний блок будут попадать прямые сол-
нечные лучи. Это может привести к преждевременному старению пластика корпуса внутреннего блока.
• Для проверки горизонтальности установки блока используйте уровень.
• Если блок неправильно установлен, то возможны проблемы с отводом конденсата. Это
может привести к протечкам.
• Внутренний блок должен быть установлен на ровном и твердом основании.
Плоская
шайба
Винт
Выход
воздуха
Монтажное
отверстие
2
Винт M8
Воздухозаборная
решетка
• Для предотвращения падения внутреннего блока сделайте следующее: плотно закрепите
дно либо заднюю стену внутреннего блока к стене с помощью винтов М8.
• Снимите переднюю воздухозаборную решетку (будьте внимательны, панель дополнительно
закреплена тросиком от падения).
• Закрепите внутренний блок.
14
Page 15
Трубопроводы
Отверстие для трубопроводов
хладагента
Изоляция
на боковой стороне внутреннего блока
Труба слива
конденсата
Изоляция
Отверстие для трубопроводов
в задней стенке
Отверстие для трубопроводов
на дне внутреннего блока
Установка трубопровода отвода конденсата
1. Установите дренажную трубу внутреннего блока.
В качестве дренажной трубы можно использовать полиэтиленовую трубу с наружным диаметром 25 мм. Вставьте один конец дренажной трубы в сливную трубу блока и прочно соедините
трубы с помощью зажима.
Внимание! Соблюдайте осторожность, чтобы не повредить трубу внутреннего блока.
• Сливная труба внутреннего блока и дренажная труба (особенно ее часть, проходящая вну-
три помещения) должны быть равномерно закрыты оболочкой сливной трубы (соединительные приспособления) и прочно зафиксированы зажимом, чтобы предотвратить попадание
воздуха и образование конденсата.
• Для предотвращения перетока воды в кондиционер при его остановке дренажную трубу необхо-
ди мо п рол ожит ь с ук лоно м в с тор ону н ару жного бло ка (с лива) с выше 1/ 50 (1 см у клона н а ка ждые
50 см длины трубопровода). Необходимо также избегать образования пузырей, выпуклостей и
скоплений воды.
• Не тяните сильно за дренажную трубу, чтобы не сместить корпус.
• Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы предотвра-
тить деформацию трубы. Либо можно привязать дренажную трубу к соединительной трубе.
• Если дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри
помещения, через защитную трубу для предотвращения ее провисания. Конец дренажной
трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм, он не
должен находиться в воде.
• Если дренаж выводится непосредственно в канализацию, необходимо изогнуть трубу,
чтобы обеспечить наличие гидрозатвора, препятствующего проникновению неприятных запахов в помещение через дренажную трубу.
• Помните, что при монтаже внутреннего блока необходимо использовать уровень, так как
если у становить в ну тренний б лок н е по у ровню, т о во зможна утечка конденсата и з ва нночки.
15
Page 16
Проверка дренажа
Убедитесь в отсутствии препятствий по длине дренажной трубы.
1. Включите питание и запустите кондиционер в режиме охлаждение. Прислушайтесь к звуку
от дренажной трубы. Убедитесь в том, что вода сливается (учитывая длину дренажной
трубы вода может появиться с задержкой примерно на 1 минуту), проверьте герметичность
соединений.
2. Остановите кондиционер, отключите питание.
Внимание! В случа е о бнару же ния н еисправн ости ее необходимо н емедл енн о уст ранит ь.

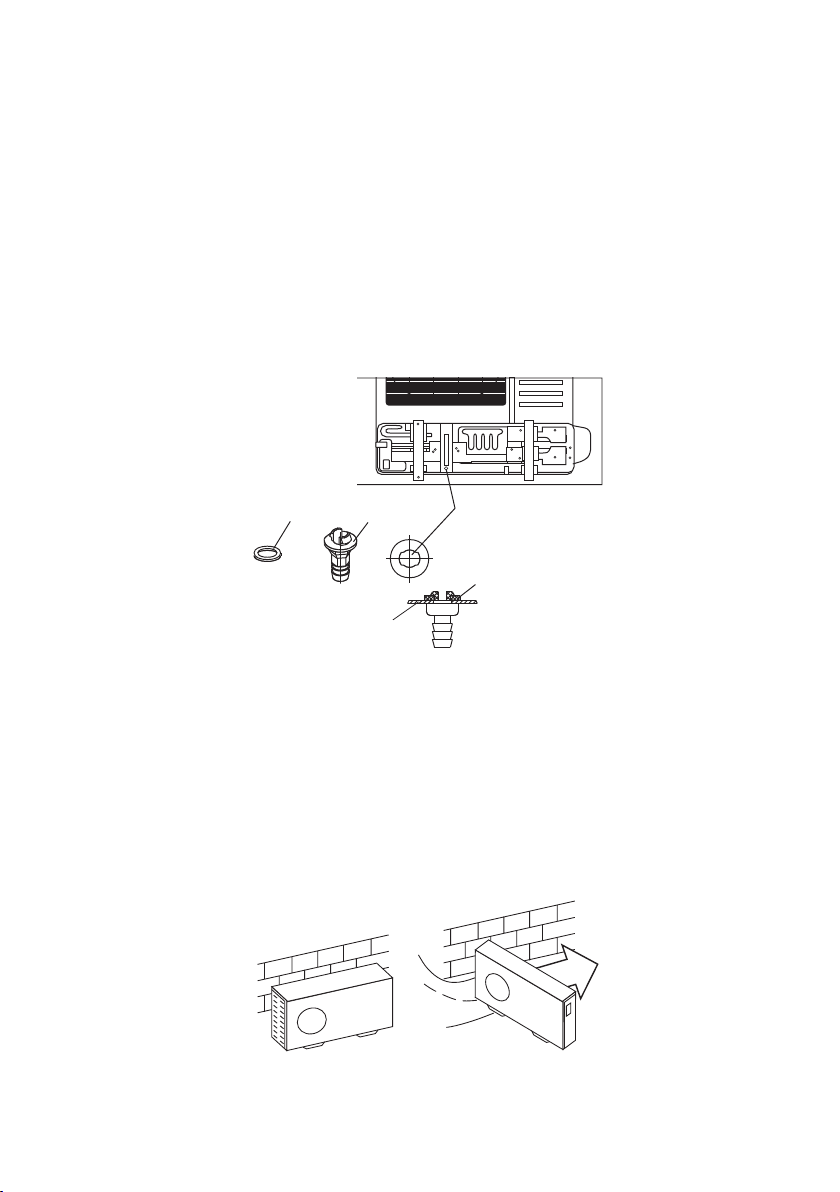

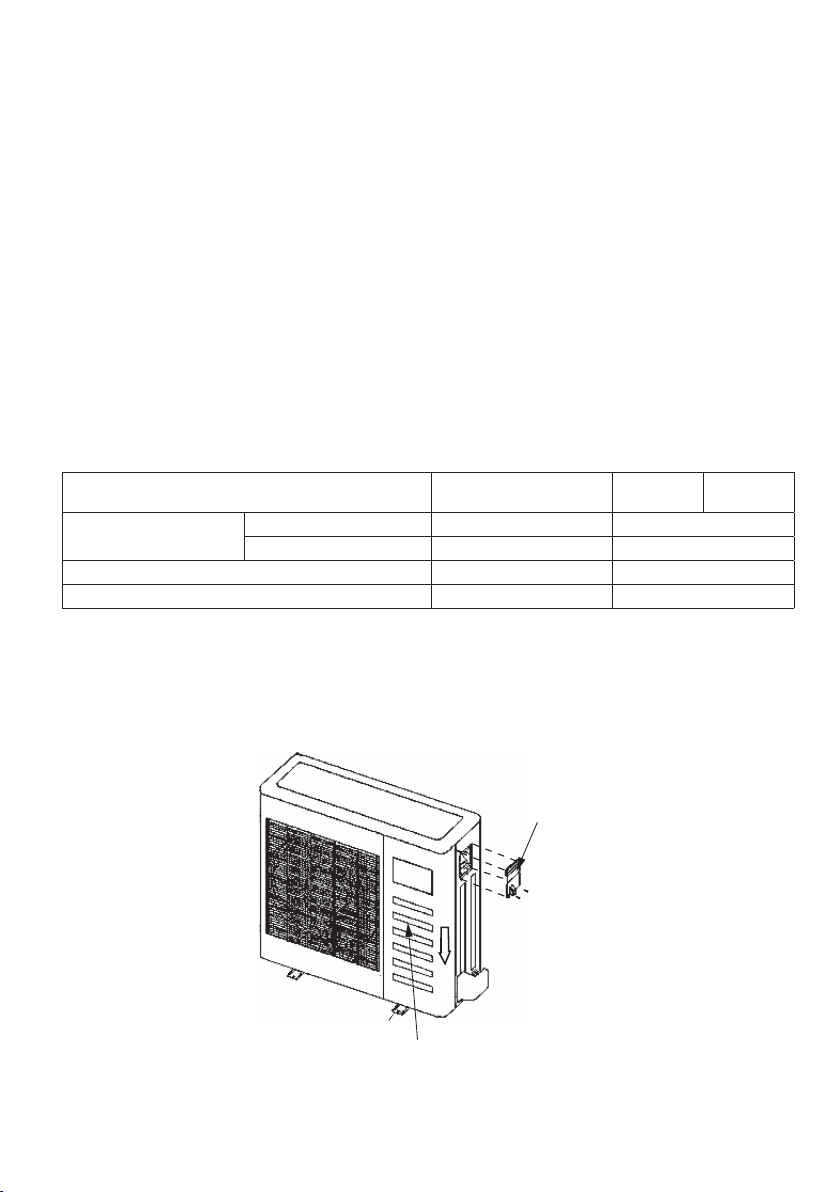

Установка сливного штуцера в наружном блоке
Вставьте прокладку в сливной штуцер, затем вставьте штуцер в отверстие поддона наружного
блока, поверните на 90°, чтобы зафиксировать его. Наденьте на штуцер сливной шланг (можно
приобрести в магазине), ес ли необходимо слить конденс ат из наружного блока во время работы в режиме обогрева.

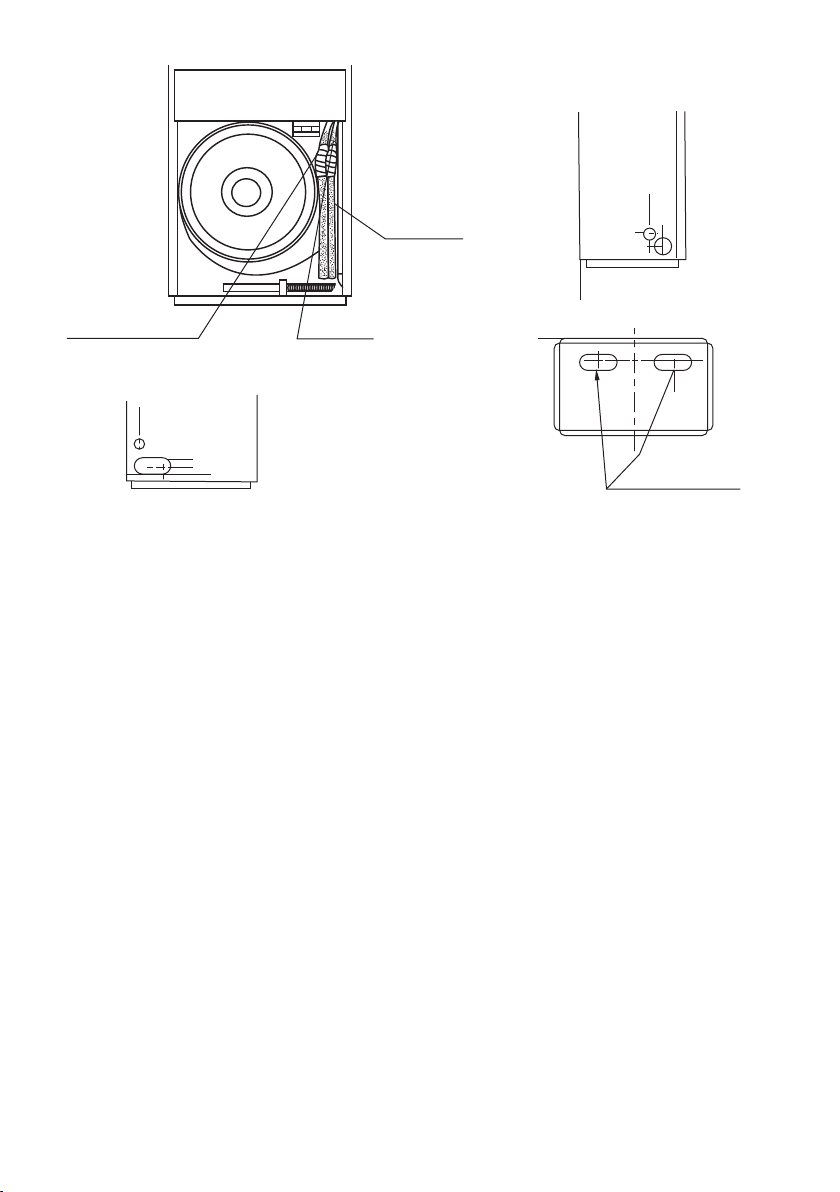

Прокладка
Корпус наружного
блока
Сливной
штуцер
Отверстие в корпусе
наружного блока
Прокладка
Установка наружного блока
Меры предосторожности
• Не устанавливайте блок на открытом солнце, а также вблизи отопительных приборов.
• Если установка блока в таком месте неизбежна, закройте его защитным экраном.
• Если блок будет устанавливаться на побережье или на большой высоте, т .е. в местах, где
дует сильный ветер, необходимо устанавливать его вдоль стены,чтобы обеспечить нормальные условия работы блока.
• При необходимости используйте экран.
• При очень сильном ветре необходимо предотвратить задувание воздуха в наружный блок.
Сильный ветер
НеправильноПравильно
16
Page 17
Наружный и внутренний блоки должны располагаться как можно ближе друг к другу. Мини-
Стена или препятствие
мальные расстояния между наружным блоком и препятствиями, показанные на монтажных
схемах, могут отличаться от расстояний в условиях монтажа в герметичном помещении. Необходимо оставить открытый доступ в трех направлениях A, B, и C.
Необходимые расстояния для монтажа и обслуживания
Во избежание снижения эффективности из-за ограниченного притока или циркуляции воздуха
по возможности удалите расположенные вблизи блока препятствия. Минимальные расстояния между наружным блоком и препятствиями, показанные на монтажных схемах, могут отличаться от расстояний в условиях монтажа в герметичном помещении. Необходимо оставить
открытый доступ в двух направлениях из трех (A, C).
>30 см
В
Забор воздуха
>60 см
Необходимая
ширина
Забор воздуха
А
>200 см
Зафиксировать
Выпуск воздуха
болтом
>30 см
Технологический
зазор
С
>60 см
Глубина
фундамента
17
Page 18
Перемещение и установка
• При подъеме агрегата на с тропах необхо димо соблюдать осторожность, так к ак центр тяже -
сти агрегата не совпадает с его геометрическим центром.
• Не закрывайте воздухозаборные устройства наружного блока во избежание повреждения
агрегата.
• Никогда не прикасайтесь к вентилятору руками или другими предметами во время работы
блока.
• Не наклоняйте блок более чем на 45° и не кладите на боковую сторону.
• Надежно зафиксируйте опоры блока болтами во избежание его опрокидывания при земле-
трясении или сильном ветре.
• Сделайте бетонный фундамент.
Монтаж соединительной трубы
Меры предосторожности
• Не допускайте попадания воздуха, пыли или иных материалов в трубопроводы во время их
монтажа.
• Монтаж соединительной трубы нельзя начинать до окончательной установки наружного и
внутреннего блоков.
• Соединительная труба должна оставаться сухой, не допускайте попадания в нее влаги во
время монтажа.
• При разнице высот более 5 метров, и если наружный блок установлен выше внутреннего,
предусмотрите установку маслоподъемных петель через каждые 3 метра подъема! При
невыполнении данного условия возможен выход оборудования из строя из-за невозврата
масла в компрессор.
Процедура соединения труб
Измерьте необходимую длину соединительной трубы, затем выполните следующие операции.
1. Сначала соедините трубу с внутренним блоком, затем с наружным.
Согните трубку нужным образом, соблюдая осторожность, чтобы не повредить ее.
Примечания
• Угол изгиба не должен превышать 90°.
• Начинайте сгибать трубу с ее середины. Радиус изгиба должен быть как можно больше.
• Не сгибайте трубу более трех раз.
2. Согните соединительную трубку.
Отрежьте требуемую вогнутую часть по изгибу изоляционной трубы. Затем заизолируйте
трубу (обмотайте ее изоляционной лентой после сгибания). Во избежание повреждения
изгибайте трубку по максимально возможному радиусу.
Для того, чтобы согнуть трубку по небольшому радиусу, используйте гибочное приспособление.
3. Установите трубы.
Просверлите отверстие в стенке (под размер стенной проходки, диаметром 90–105 мм),
затем установите соединительные фитинги, такие как стенная проходка и ее крышка.
Надежно привяжите кабели к соединительной трубе лентой. Не допускайте попадания воздуха внутрь трубы, так как это может привести к образованию конденсата и его протечкам.
Вставьте соединительную трубу через проходку в стене с наружной стороны. Соблюдайте
осторожность, чтобы не повредить остальные трубопроводы.
18
Page 19

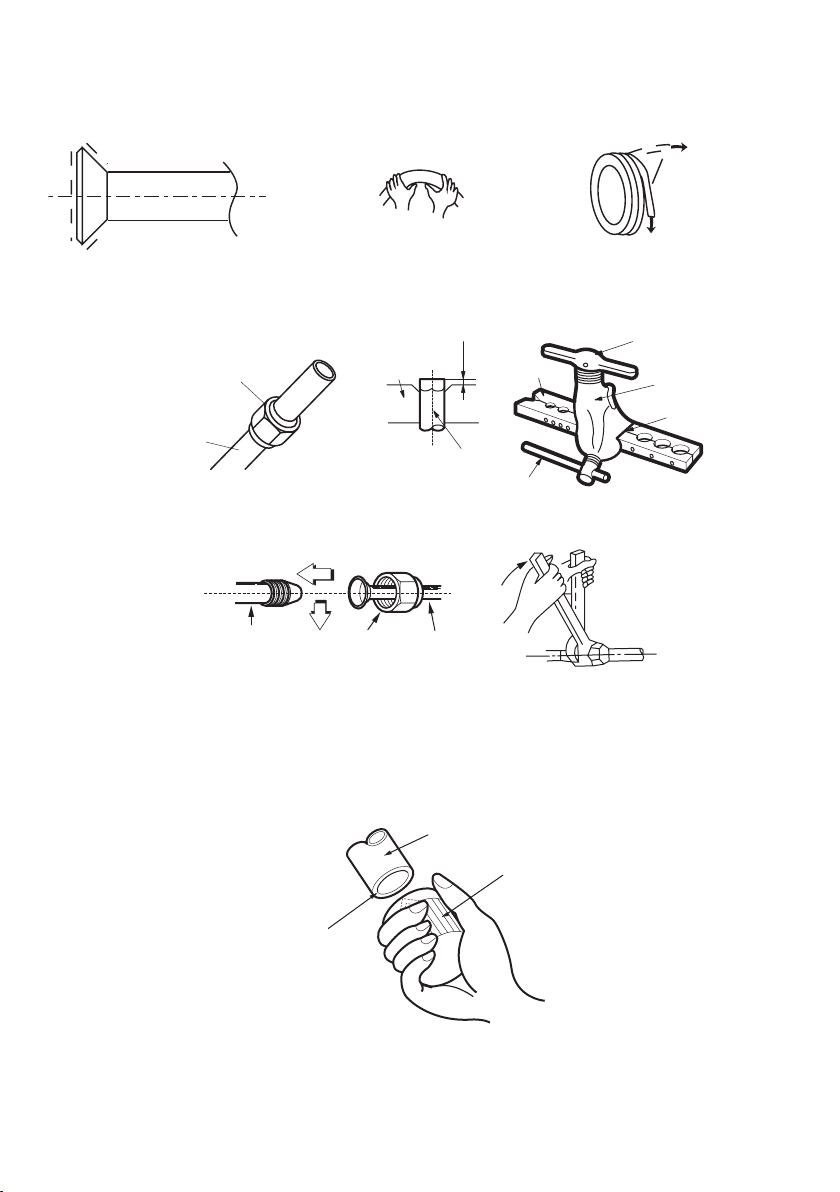

4. Соедините трубы.
Согните трубку с помощью
При выполнении операций соединения и отсоединения труб необходимо использовать одновременно два гаечных ключа.
пружинного трубогиба
Минимальный радиус 100 мм
Распрямите
конец
Развальцовка труб
• Перед развальцовкой труб не забудьте надеть на трубопроводы изоляцию и надеть гайки.
Ручка
Медная
Труба
«А»
труба
Станина
Конус
Рукоятка
зажима
Накидная гайка
Медная труба
Трубопровод
внутреннего блока
Планка Планка
Гайка
• Отрежьте кромку трубы труборезом.
Внимание!
Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке
оборудования из-за попадания опилок в трубопровод.
• Обработайте кромку трубы римером.
Труба
Ример
Кромка трубы
• Держите трубу кромкой вниз во избежание попадания опилок в трубу.
19
Page 20

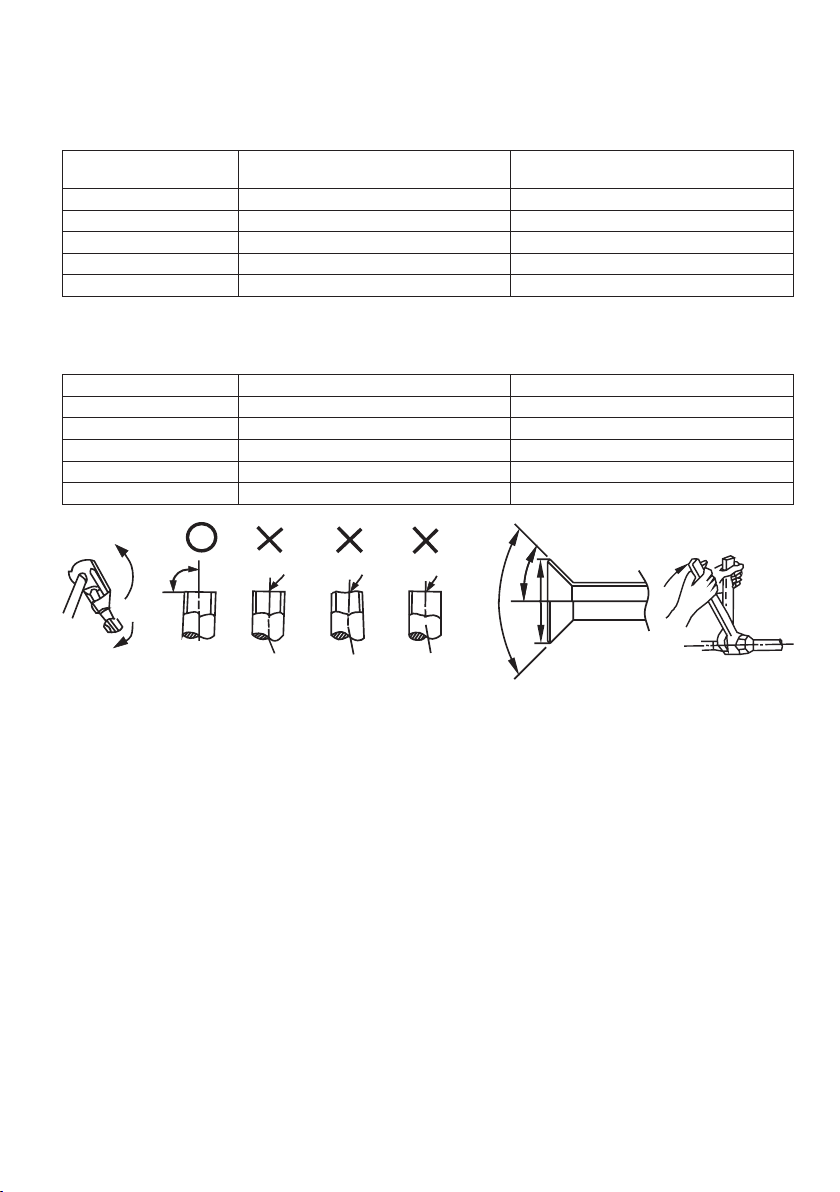

Осторожно!
При слишком большом моменте возможно повреждение раструба, при слишком маленьком
соединение будет негерметичным. Определить необходимый момент можно по таблице:
Размер трубы Момент затягивания Размеры машинной обработки
∅6,35 мм 14–17 Н·м 8,2–8,3 мм
∅9,52 мм 32–40 Н·м 12,0 –12,4 мм
∅12,7 мм 50–60 Н·м 15,4–15,8 мм
∅15,88 мм 62–75 Н·м 18,6–19,0 мм
∅19,05 мм 98–120 Н·м 22,9–23,3 мм
раструба (А)
Установите медную трубу в планку держателя так, чтобы кончик трубы был установлен на расстояние «А».
Диаметр трубы, мм Максимальное расстояние «А», мм Минимальное расстояние «А», мм
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
15,88 1,9 1,0
19,08 1,9 1,1
90°
С заусенцамиНеровноС утоньшением
45°±2°
90°±4°
А

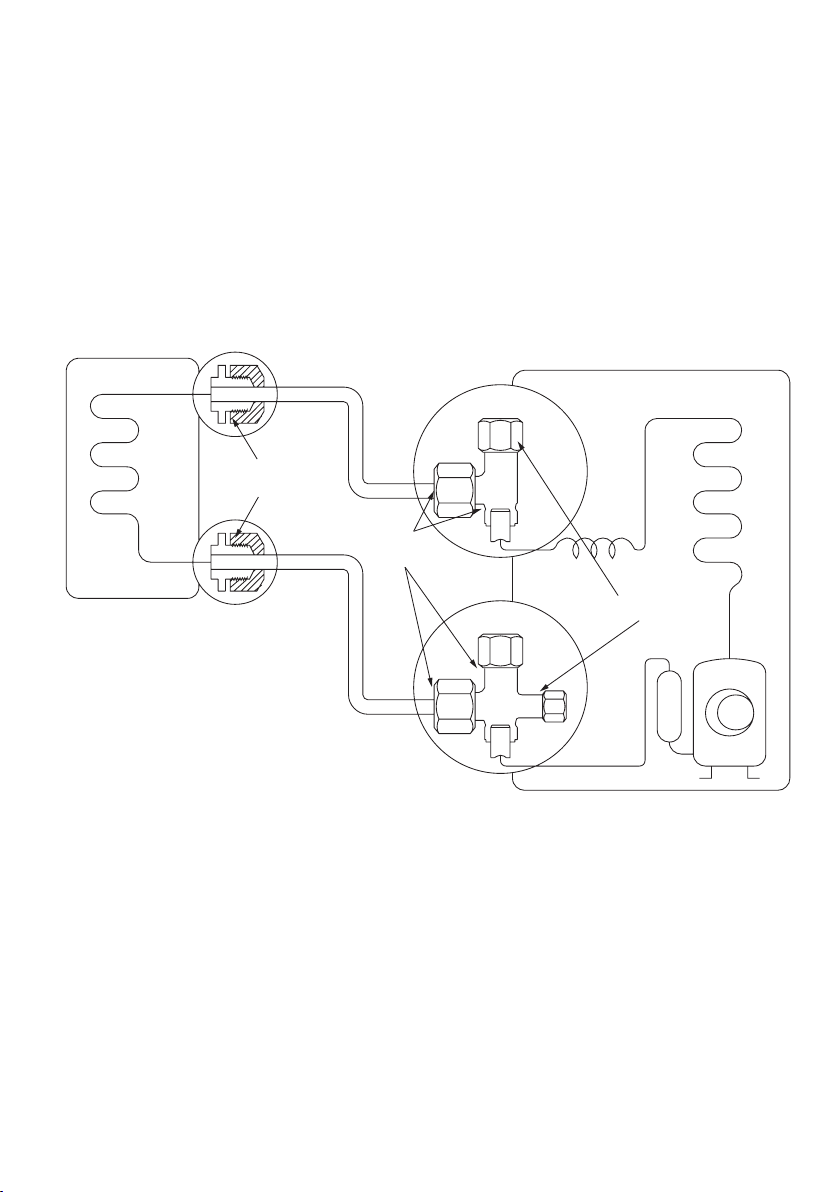

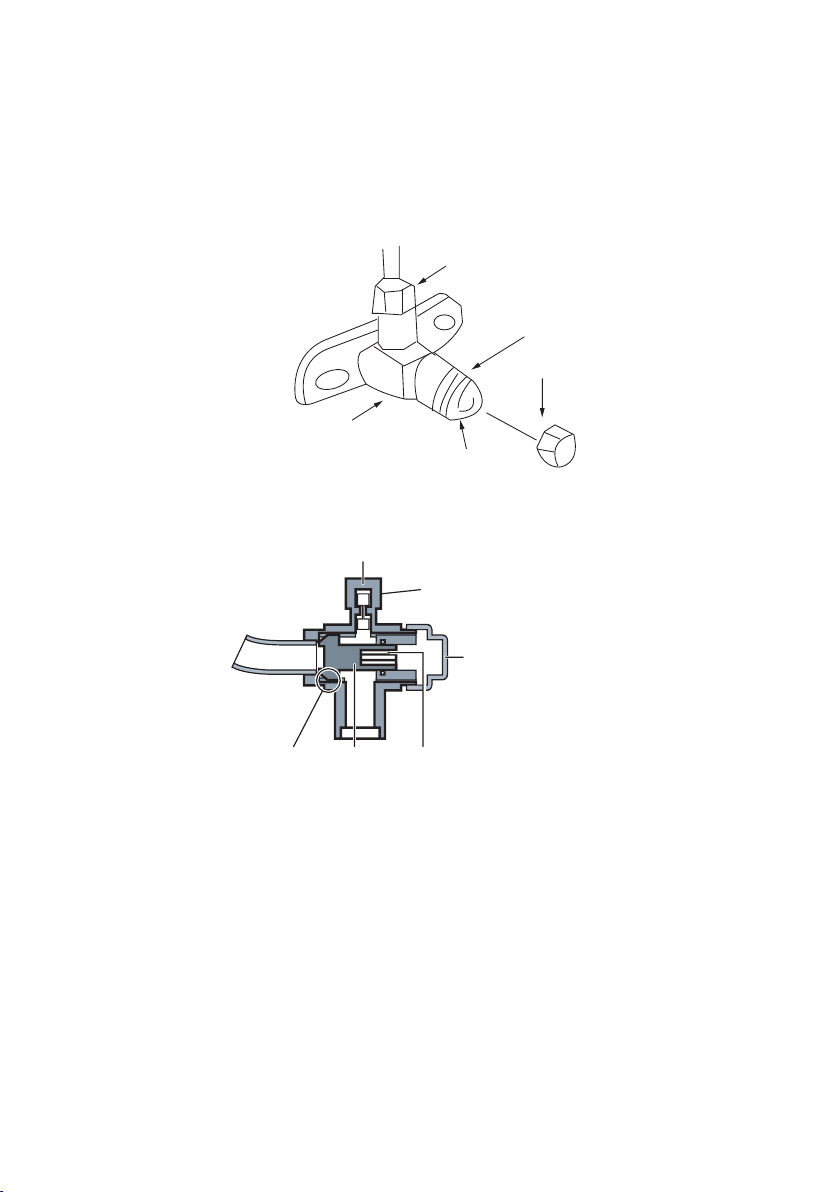

Запорный вентиль наружного блока должен быть полностью закрыт (в исходном состоянии).
При каждом подсоединении трубы необходимо сначала немного отвернуть гайки со стороны
запорного вентиля, затем сразу же (в течение 5 минут) подсоединить раструб. Если гайки будут
оставаться открученными более продолжительное время, в систему может попасть пыль или
грязь, что впоследствии может привести к неисправности.
Полностью закрутите гайки в месте соединения труб, сначала руками, на 2–3 оборота, а после
ключами, как показано на рисунке. Используйте 2 ключа для затяжки гаек. Свакуумируйте систему после соединения обоих труб хладагента с внутренним блоком. Затем закрутите гайки в
монтажно-ремонтных точках.
Перед добавлением хладагента убедитесь, что Вы добавляете хладагент нужной
марки. Марку используемого хладагента можно найти на корпусе внутреннего или
наружного блока. В моделях LS/LU-HxxSKA используется хладагент R410A.
Запишите объем залитого хладагента для дальнейшего технического обслуживания.
20
Page 21
Удаление воздуха вакуумным насосом
Добавление
Внимание!
При работе с R410A требуется обязательное удаление воздуха двухступенчатым вак уумным насосом с обратным клапаном для предотвращения попадания масла вакуумного
насоса в гидравлический контур! Используйте правильное оборудование при работе.
Общая информация

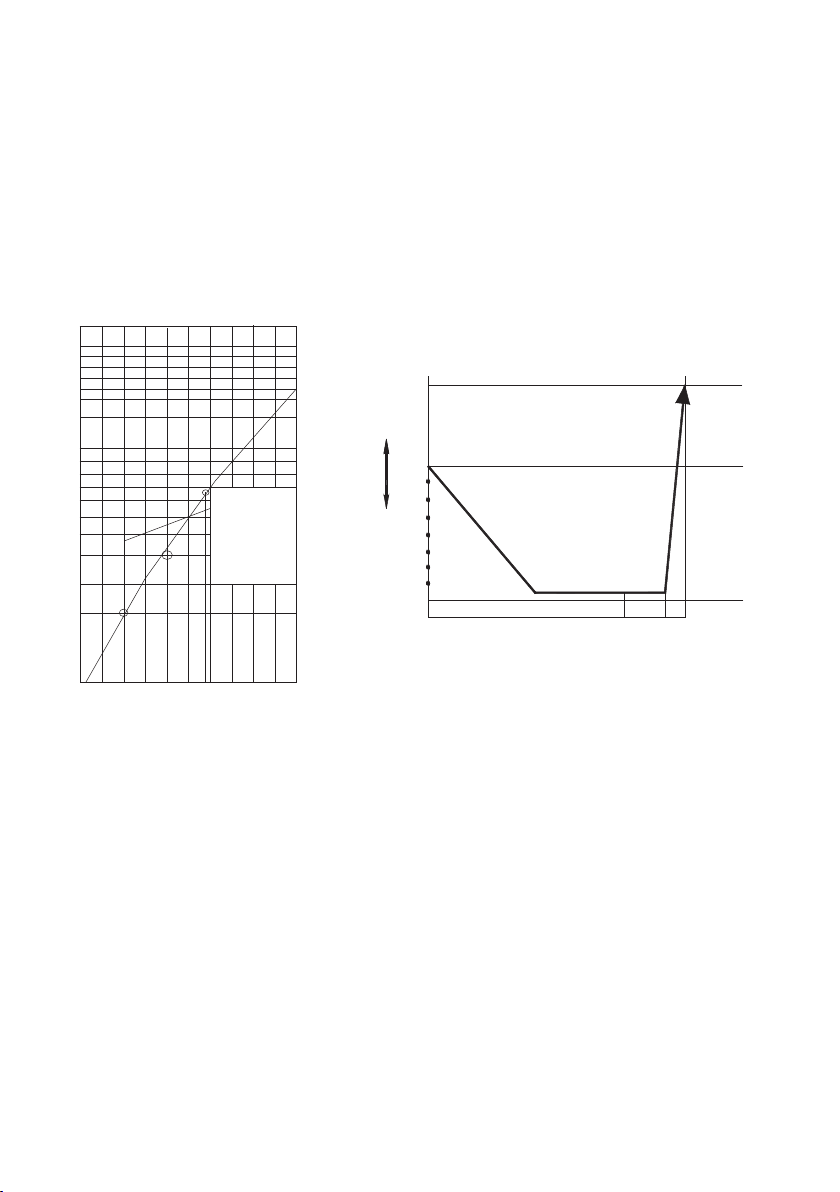

Как известно, вода кипит при 100 °С при нормальном атмосферном давлении. Но при падении
давления температура кипения значительно снижается. Именно поэтому для удаления всей
влаги из системы применяется вакуумирование. На графике ниже приведены необходимые
параметры для полного удаления влаги и нормальной работы системы.
–60
–160
–240
–320
–410
–560
–700
–710
–724
–734
–748
–755
–760
–20 –10 0 10 20 30 40 50 60 70
Точ ка
замерзания
Необходимый
уровень
вакуума
Относительное давление
Температура
+0,5
Атмосферное давление
–200
–400
–600
Вакуум
–700
–760
0
Вакуумная сушка (2 часа)
–755 mmHg
Время
Тест (1 час)
хладагента
При первой установке блока на только что поставленные трубопроводы нет необходи мости
вакуумировать систему 2 часа, при условии, что установка трубопроводов проходила при отсутствии атмосферных осадков и при относительной влажности воздуха не более 60%. Если
установка трубопроводов проходила под осадками или при повышенной влажности, необходимо проводить вакуумирование в полном объеме.
При п овто рной установке (перемон таже) блока, а так же пр и большо м количестве воды в конт уре (от 10 г) рекомендуем более качественное вакуумирование согласно графику.
21
Page 22

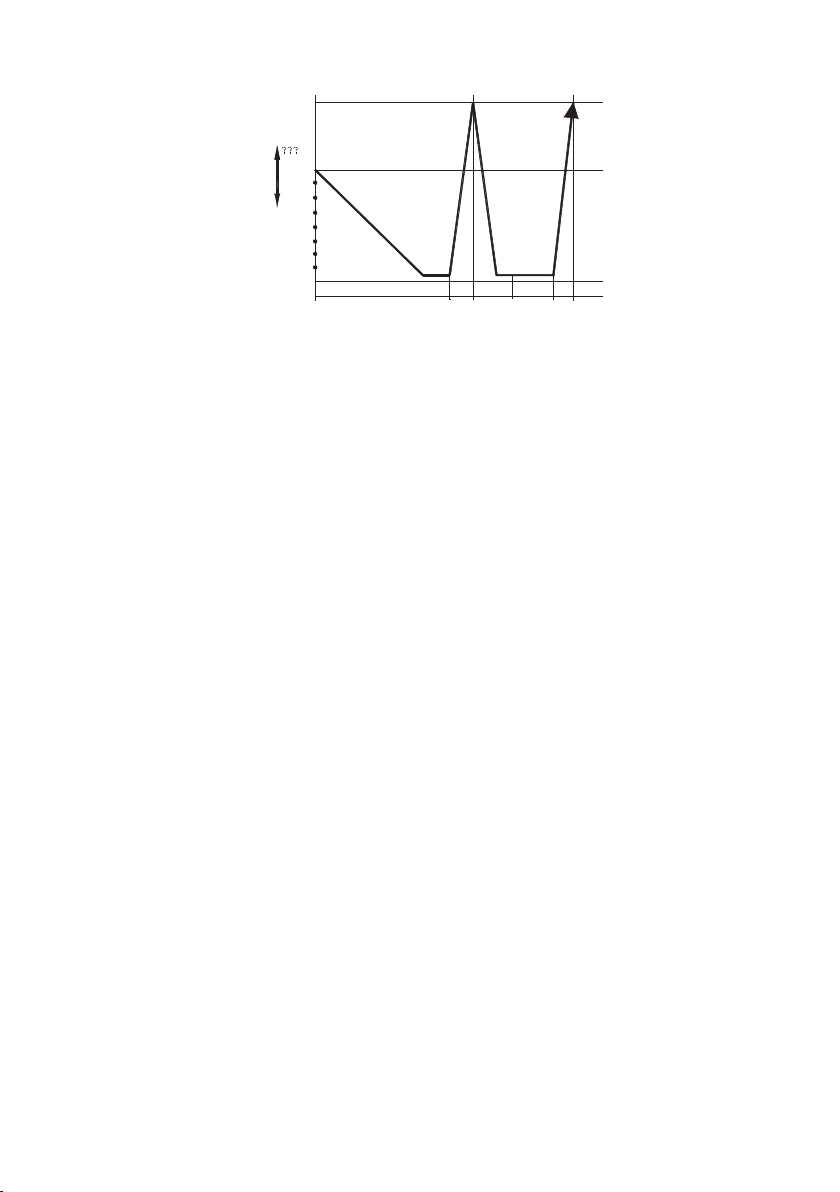

Атмосферное давление
Вакуум
+0,5
0
–200
–400
–600
–700
–760
Вакуумная сушка
(2 часа)
–755 mmHg
хладагента
Добавление
Тест (1 час)
Добавление азота
Вакуумная
сушка (1 час)
После первого вакуумирования добавьте в контур осушенный азот при давлении до 25 кг на
30 минут. Удалите азот и снова отвакуумируйте систему. После проверки на утечку добавьте
хладагент.
Также рекомендуем при работе с блоками с относительно небольшим содержанием воды при
монтаже использовать фильтры типа ADKS-Plus с фильтр-вставкой (корпус разборного типа)
производства ALCO Controls или других производителей с аналогичными характеристиками
водопоглощения и нейтрализации кислоты. Фильтр устанавливается на жидкостной линии для
удаления влаги или на газовой линии для нейтрализации кислоты и фильтрации хладагента от
твердых посторонних примесей. Система должна вакуумироваться вместе с фильтром!
При работе с фильтр ом помн ите, что фильтр-вс тавк а (фильтрующий элемент) не долж на находится на открытом воздухе больше, чем несколько минут, и не прикасайтесь к вставке руками
без перчаток. Вставка очень быстро впитывает влагу, и если оставить ее на открытом воздухе
или трогать незащищенными руками, то вставка будет более не пригодна к работе. Помните,
что даже относительно большие вставки принимают не более 20–25 грамм влаги.
22
Page 23
Пожалуйста, обратите внимание
на следующие моменты. Это важно!
Внимание! Любая пайка трубопроводов при работе с R410A/R407C должна осуществляться только под азотом! Пайка в воздушной среде запрещена, так как оборудование
может выйти из строя из-за образования окалины на внутренних частях трубопровода!
Внимание! R410A/R407C — н егор ючи е га з ы. При соп р ико с н ове н ии с пл амен е м и ли г оряч и ми поверхностями разлагаются с образованием высокотоксичных продуктов. Контакт
с некоторыми активными металлами при определенных условиях (например, при высоких температурах и/или давлении) может привести к взрыву или возгоранию. Строго
соблюдайте правила техники безопасности при работе с хладагентом!
Внимание! До запра вка хлада гентом должна осуществ ляться то лько в жидкой фазе! За правка газом может привезти к выходу оборудования из строя, так как хладагент R410A
является двойной квазиазеотропной смесью гидрофторуглеродов R32 и R125, и заправ ка газом может привести к разбалансировке состава смеси.
Хладагент R407C — азеотропная смесь хладагентов R32/R125/R134a (массовые
доли компонентов соответственно 23/25/52%). Дозаправка хладагентом должна
осуществляться только в жидкой фазе! Заправка газом может привести к разба-
лансировке состава смеси.
Пожалуйста, помните, что сервисные штуцеры на оборудовании с R410A имеют
увеличенный диаметр и требуют специальных шлангов либо переходников для ра-
боты!
При поиске утечек хладагентов R410A/R407C бесполезно и небезопасно использо-
вать газопламенную горелку (течеискатель на основе горения пропана)! Используй-
те аппаратный комплекс для поиска утечек с насадками под нужный газ!
При длине трубопроводов более 5 мет ров в одну сторону добавьте хладагент в си-
стему. Запишите количество заправленного газа в инструкцию для дальнейшего
технического обслуживания.
23
Page 24

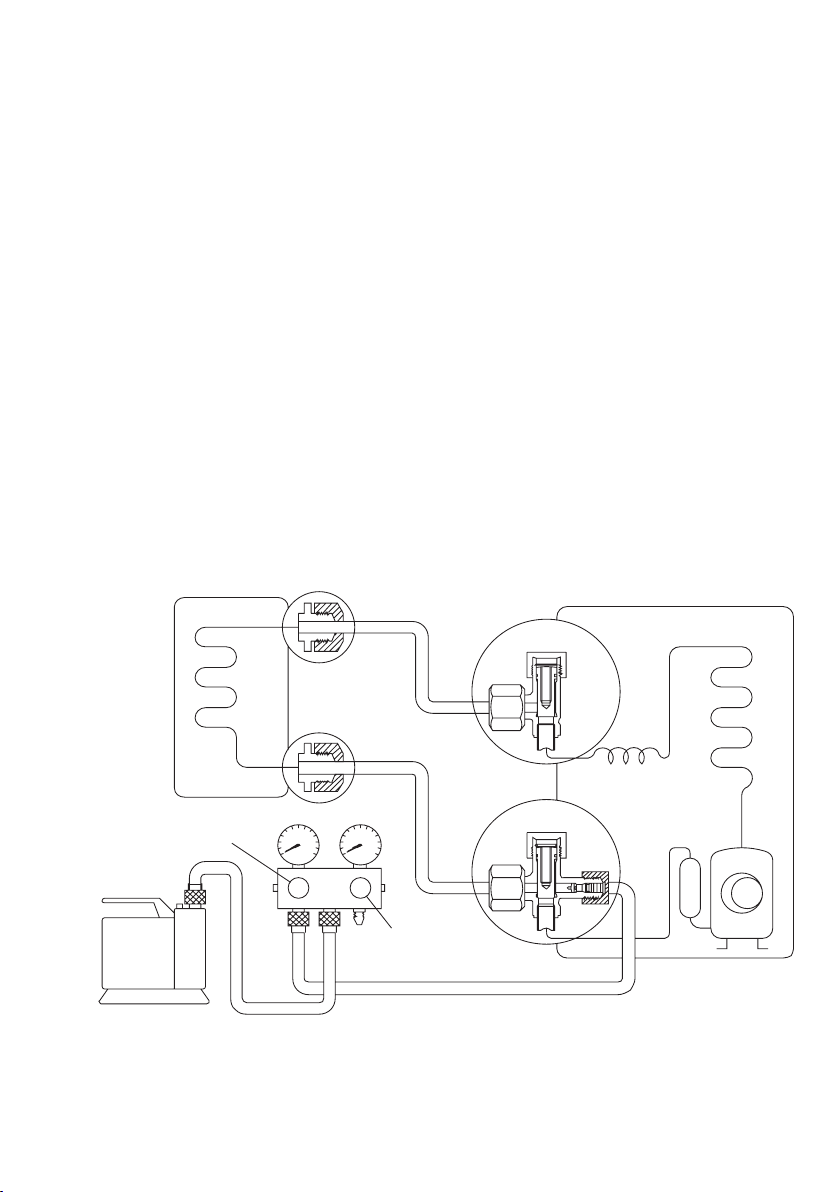

Вакуумирование
Порядок действий
(Рекомендации по использованию раздаточной гребенки см. в руководстве по эксплуатации
заправочной станции).
Отверните и снимите технологические гайки 2- и 3-ходовых запорных вентилей, соедините заправочный шланг раздаточной гребенки с технологической муфтой 3-ходового запорного вентиля. При этом оба вентиля должны быть закрыты. Соедините патрубок заправочного шланга
с вакуумным насосом. Полностью откройте сторону низкого давления раздаточной гребенки.
Включите вакуумный насос.
Стрелка манометра низкого давления должна постепенно уйти в минусовую зону. Через
15 минут работы насос а проверьте показания. Стрелка должна показывать (–1 кг/см
Если стрелка показывает положительное давление или 0, то вероятно в системе есть негерметичное соединение или повреждение трубопровода. Устраните неисправность и выполните
вакуумирование заново. Поврежденный участок можно найти, опрессовав трубопровод азотом
под давлением до 25 кг/см2.
Вакуумируйте систему не менее 30 минут. Если манометр показывает давление (–1 г/см2) и
ниже, закройте клапан низкого давления на гребенке, выключите насос и оставьте на 5 минут
систему с подключенным манометрическим коллектором (гребенкой).
Если давление не поднимается, откройте запорные вентили наружного блока, чтобы обеспечить проток хладагента через трубопровод, соединяющий наружный блок с внутренним.
После этого быстро отсоедините шланг от сервисного порта и завинтите герметизирующую
гайку. Проверьте герметичность соединений с помощью течеискателя или мыльной пены. Закройте места соединений термоизолирующей оболочкой и закрепите ее лентой. Некачественная изоляция может быть причиной образования конденсата.
2
) или ниже.
Вакуумный
насос
24
Внутренний
блок
Открыто
LoHi
Сторона жидкости
Сторона газа
Закрыто
2-ходовой
клапан
3-ходовой
клапан
Наружный блок
Закрыто
Закрыто
Page 25

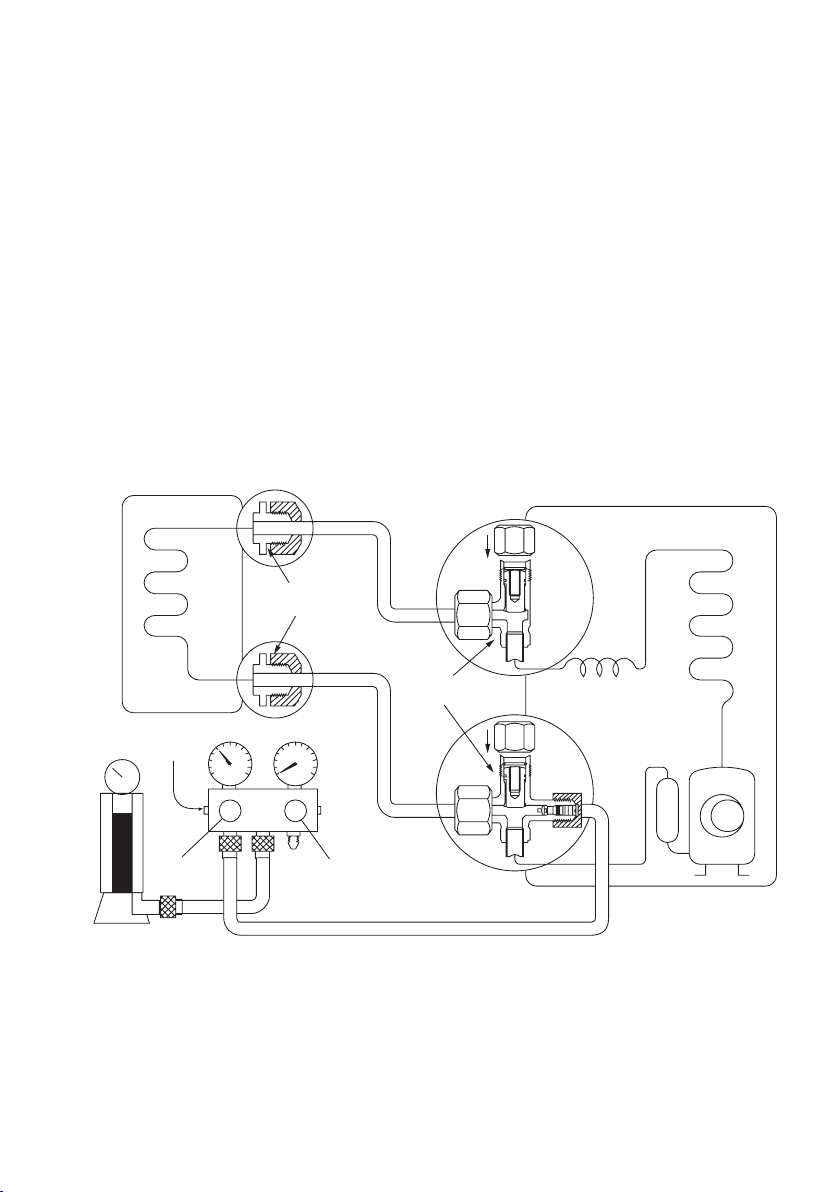

Заправка
2-ходовой
Порядок действий
1. Подсоедините шланг к заправочному баллону.
2. Вытесните воздух из шланга фреоном, немного приоткрыв клапан заправочного баллона.
3. Откройте клапан заправочного баллона.
4. Приоткройте клапан низкого давления на гребенке (манометрическом коллекторе) и вытесните воздух.
5. Не закрывая клапан, плотно подсоедините шланг к сервисному порту 3-ходового вентиля
наружного блока.
6. Заправьте систему. Заправляйте оборудование жидким хладагентом.
7. Для окончания заправки закройте клапан низкого давления гребенки (манометрический
коллектор).
8. Быстро отсоедините заправочный шланг от сервисного порта 3-ходового клапана.
9. Установите заглушки на сервисный порт, и на порты для открытия вентилей (под шестигранный ключ).
10. Обязательно проведите проверку гидравлического контура на возможные утечки, проверку производите в точках проверки с помощью течеискателя или мыльной пены.
Используйте динамометрический ключ для затяжки соединений с усилием 18 Н·м. Проверьте
отсутствие утечек.
Зарядная
станция
Внутренний
блок
Обратный
клапан
Открыто
LoHi
Сторона жидкости
Точки
проверки
Сторона газа
Закрыто
Точки
проверки
клапан
Открыто
3-ходовой
клапан
Открыто
Наружный блок
25
Page 26
Процедура проверки
Порядок действий
1. Плотно закройте (завинтите) заглушки на всех портах наружного блока.
2. Проверьте с помощью течеискателя или мыльной пены отсутствие утечек в точках проверки. Точки проверки обозначены на рисунке ниже.
• Точка проверки 1: место соединения трубопроводов с внутренним блоком (гайки и шту-
церы).
• Точка проверки 2: место соединения трубопроводов с наружным блоком (гайки), защит-
ные колпачки на вентилях.
3. При наличии утечек отключите оборудование, закройте порты с помощью шестигранных
ключей, отключите оборудование от электропитания и произведите перемонтаж. В случае
утечки из-под заглушек обратитесь в ближайший сервисный центр.
Внутренний
блок
Сторона жидкости
Точки
проверки
Сторона газа
Точки
проверки
Наружный блок
Точки
проверки
26
Page 27
Изоляция
Сервисный порт
Изоляционный материал должен закрывать все открытые части раструбных соединений с газовой и жидкостной сторон и трубу с хладагентом. Не допускается наличие зазоров между
ними. Некачественная изоляция может быть причиной образования конденсата.
Внимание! Перед опробованием все запорные вентили необходимо открыть. Каждый
кондиционер имеет два запорных вентиля разных размеров со стороны наружного
блока, функционирующих как нижний запорный вентиль и верхний запорный вентиль, соответственно.
Коническая гайка
Ограничитель
Колпачок
Корпус вентиля
Шток вентиля
Защитная гайка
Затвор
Вал
Защитная крышка
Шестигранное отверстие
27
Page 28
7. Электрические соединения
Внимание!
1. Кондиционер должен быть запитан от отдельного источника с требуемым номинальным напряжением.
2. Внешний источник питания кондиционера должен иметь провод заземления, соединенный с заземлением внутреннего и наружного блоков.
3. Монтаж электропроводки должен осуществляться персоналом, имеющим необходимую квалификацию, в соответствии с электрическими коммутационными схе мами.
4. В электропроводке должен быть предусмотрен электрический разъединитель,
обеспечивающий физическое разъединение контактов всех активных проводников
в соответствии с национальными требованиями к монтаж у электроустановок.
5. Силовая и сигнальная проводка должны быть проложены таким образом, чтобы
предотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля.
6. Скрутки проводов не допускаются, соединения должны быть пропаяны и покрыты
изоляционной лентой.
7. Не включайте питание, пока не проведена полная проверка электропроводки.
Электропроводка
Модель LS-H24SKA2
Питание
Автоматический выключатель, A 25 32
Подк лючение питания к внутреннему блок у, мм
Количество фаз 1 3
Напряжение и частота 220 В / 50 Гц 380 В / 50 Гц
2
3 × 4 , 0 5 × 2 , 5
LS-
H48SKA4A
Подключение наружного блока
Снимите защитную панель
Открутите винты технологической панели и потяните ее в показанном стрелкой направлении,
чтобы снять защитную панель.
Примечание: Соблюдайте осторожность, чтобы не поцарапать поверхность.
LS-
H55SKA4A
28
Крышка отсека
подключения
проводов
Защитная крышка
Page 29
Внимание! На рисунке показана стандартная модель, которая может отличаться от
вашего наружного блока.
Правила безопасности
1. Если на объекте есть проблемы с электропитанием, необходимо остановить работы по
подключению до решения всех проблем.
2. Электропитание должно соответствовать указанному в спецификации (220 В/50 Гц, ±10%,
или 3 ф./380 В/50 Гц, ±10% ).
3. Номиналы токовой защиты и уставки УЗО должен быть в 1,5 раза больше максимально допустимого рабочего тока оборудования.
4. Убедитесь, что оборудование заземлено.
5. Подсоедините провода так, как показано на электросхемах в инструкциях или на оборотной
стороне крышки или боковой панели наружного блока.
6. Все подключения должны выполнятся в соответствии с государственными и локальными
требованиями и стандартами и проводиться только квалифицированным персоналом.
7. Оборудование должно быть подключено к индивидуальной линии электропитания. Подключение нескольких блоков к одному автомату токовой защиты не допускается.
Крышка
Винт
10 мм
40 мм
Внимание!
• Применяйте только специа льно предназначенные для данного вида работ типы ка -
белей. Поврежденный кабель или неправильно подобранный тип кабеля могут стать
причиной пожара
• Правильно выполните заземление.
• Провод заземления не должен проходить рядом или с оприкасаться с газо- или водо -
проводом, телефонной линией и т.д.
• Все электрические подключения должны выполняться профессионалами и выпол-
няться согласно государственным требованиям безопасности.
29
Page 30
Осторожно!
Для предотвращения поражения электротоком в случае утечки его на корпус оборудования установите УЗО.
Внимание!
• Кабель питания должен быть выбран в соответствии с требованиями электробезо -
пасности для данного типа работ.
• Подключение наружного блока должно выполняться в соответствии с инструкцией
по установке наружного блока.
• Электрические провода должны быть проложены вдали от высокотемпературных
компонентов.
• Используйте хомуты для фиксации кабельных трасс после подключения.
• Сигнальная линия может идти вдоль фреонопровода.
• Подключайте электропитание внутреннего блока только после того, как система
будет смонтирована и отвак уумирована.
• Не подключайте электропитание к сигнальной линии — это выведет из строя обо-
рудование и может стать причиной пожара.
30
Page 31
8. Регламентное техническое обслуживание
Каждый кондиционер (в данном случае сплит-система, состоящая из внутреннего и наружного
блоков) нуждается в периодическом техническом обслуживании. Данное обслуживание может
выполнить специально обученный персонал согласно данному регламенту.
Внимание!
• Отсутствие периодического обслуживания может повлечь за с обой нестабильную
работу, поломку оборудования и отказ в гарантийном ремонте!
• Все работы по техническому обслуживанию должны проводиться квалифицирован-
ным персоналом!
Регламент технического обслуживания
1. Чистка теплообменника внутреннего блока.
2. Очистка пластиковых частей внутреннего блока, очистка фильтров.
3. Чистка тепл ообменник а наружного бло ка п отоком вод ы вы с окого дав ления с помощью специального оборудования.
4. Проверка рабочего давления в системе, при необходимости дозаправка хладагентом.
5. Проверка рабочих токов системы.
6. Проверка и при необходимости подтяжка винтов электрических соединений.
7. Визуальная проверка состояния основной и дополнительных плат управления, при необходимости очистка от пыли и загрязнений (в том случае, если на оборудование установлены
платы управления).
Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне!
Техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год. Для
оборудования, установленного в серверных комнатах и не имеющего блоков ротации и резервирования — не реже 4 раз в год.
31
Page 32
9. Коды ошибок
Индикация на
дисплее
Е1, Е2, Е3, Е4 Ошибка датчика температуры.
Е5 Ошибка связи между внутренним и наружным блоком.
Е6 Защита наружного блока.
Е10 Защита по низкому давлению.
Е13 Защита по потере фазе.
Е14 Защита по перефазировке.
ЕС Утечка хладагента.
Р4
Р5
Р7 Защита по температуре нагнетания.
Р9 Защита по подаче холодного воздуха в помещение при работе в режиме обогрева.
Р10 Защита по низкому давлению.
Р11 Защита по высокому давлению.
Р12 Защита по перегрузке по току компрессора.
HS Начало процедуры размораживания наружного блока в режиме обогрева.
aP Процедура подключения FI-WI (опция).
Защита по слишком холодной или слишком горячей температуре теплообменника
внутреннего блока. Во избежание повреждений система отключается и включится после
нормализации параметров.
Защита по слишком высокой температуре теплообменника наружного блока. Во избежание повреждений система отключается и включится после нормализации параметров.
Неисправность или защита
32
Page 33
10. Схемы соединений
Внутренние блоки
LS-H24SKA2
плата дисплея
3
RT2 датчик темп. трубы
RT 1 датчик темп. воздуха
5 (4)
вентилятор
XTT3
CN7 CN21 CN13 CN15 CN6
CN8
CN4
CN104
электрический нагреватель
выключатель
4
красный
CN23
CN24
RL9 RL10
красный
черный
CN25
CN26
предохранитель
двигатель
горизонтальных
жалюзи
5
черный
двигатели вертикальных
жалюзи (опция)
5 5
Основная плата
управления
CN12CN10CN1CN14
XTT4
к наружному блоку
конденсатор
вентилятора
питание
220 В / 50 Гц
XT1
L N
красный
к наружному блоку
черный
синий
белый
желтый
XTT2
к наружному блоку
(3, 4, 5)
33
Page 34
LS-H48SKA4A; LS-H55SKA4A
плата дисплея
трансформатор
12(7)
электрический нагреватель
(предусмотрен только для модели 48к)
выключатель
предохранители
нагревателичерный
3
3
3
4
CN405
4
4
CN406
плата
электрического
нагревателя
RT 2 датчик темп. трубы
RT 1 датчик темп. воздуха
двигатели
вертикальных
жалюзи
(опция)
красный
XT1
черный
красный
ABC N
CN3 CN2
CN8
CN16
CN5 CN4
белый
синий
CN21
основная плата управления
коричн.
к наружному блоку
XT3
CN27
XTT2
к наружному
блоку
XTT4
CN20
CN22
черныйсиний
CN7
CN19
4 (3)
вентилятор
конденсатор
вентилятора
CN11
горизонтальные
жалюзи
10
34
Page 35
Наружные блоки
LU-H24SKA2
вентилятор
красный
синий
1 2
конденсатор
вентилятора
черный
черный
красный
4-ходовой
вентиль
синий
XT7
KM1
3 4
1 2
A1 A2
черный
синий черный
R
красный
конденсатор
S
компрессор
С
черный
черный
красный
CN1
плата управления
CN3
CN2
RT6 RT5
Датчики
температуры
синий
красный
нагреватель
картера
(опция)
N L
DJR_OUTNDJR_OUTL
синий
L N 3 4 5
К внутреннему блоку
XT3
Датчик темп.
трубы
К внутреннему блоку
XTT4
35
Page 36
LU-H48SKA4A
трансформатор
RT3 датчик
темп. трубы
RT4 датчик
темп. воздуха
конденсатор
вентилятора
красный желтый
вентилятор 2
коричн.
вентилятор 1
красный желтый
ОПЦИЯ
RT5
ОПЦИЯ
оранжевый
нагреватель
картера
оранжевый
коричн.
белый
XT6
ОПЦИЯ
белый
конденсатор
вентилятора
CN6
основная плата
CN17
CN10
синий
клапан
4-ходовой
синий
XT5
CN5 CN9
управления
красный
красный
синий
синий
A B C N
к внутреннему блоку
или к питанию
3ф / 380 В / 50 Гц
CN2CN11CN13CN12CN14
белый
XT1
синий
CN1
CN3
CN4
CN15
CN7
CN8
черный
синий
или черный
черный
коричн.
синий
черный
детектор
тока
1
3
5
XT3
XTT4
ОПЦИЯ
К3 реле темп. нагнетания
К1 реле высокого давления
К2 реле низкого давления
KM8
2
красный
4
6
белый
синий
A2A1
W(T)
компрессор
V(S)
U(R)
21 3
к внутреннему блоку
XTТ2
36
Page 37
LU-H55SKA4A
RT3 датчик темп. трубы
RT4 датчик темп. воздуха
CN206CN9
черный (HI)
4-ходовой
клапан
белый
синий
красный
синий
синий
синий (N)
синий
синий (4-ходовой)
синий (N)
красный (А1)
нагреватель
картера
синий (N)
черный (L1)
черный (L2)
белый
XT1
XT2
21 3
XT7
XT6
T1(U)
T3(W)
21
T2(V)
22
XT5
KM1
A1
3
1
5
A2
2
4
6
4
основная плата управления
реле
высокого
давления
датчик
темп.
трубы
нагнетания
реле
низкого
давления
трансформатор
CN208CN203
CN201 CN100 CN101 CN200
детектор
тока
красный (LOW)
вентилятор
(верхний)
желтый
вентилятор
(нижний)
конденсатор
конденсатор
красный желтый
синий (4-ходовой)
черный (HI)
желтый
к внутреннему блоку
XT2
к внутреннему блоку
XT1
или к питанию
3ф / 380 В / 50 Гц
BA C N
оранжевый
красный
синий
белый
черный (L1)
черный (L3)
оранжевый
комп.
37
Page 38
11. Дата производства оборудования
На внутреннем и наружном блоках под шильдой с наименованием и техническими параметрами блока наклеен серийный номер данного блока. В этом номере зашифрована дата производства и прочие данные.
2411321290783290165004
где
xxxxxxxxxxx8329xxxxxxx — дата производства, 8 — год производства (2018), 3 — месяц
производства, 29 — число, когда про изведе н бл ок. Есл и в значени и мес яца ук азано бук в ен-
ное значение, буква А — означает октябрь, B — ноябрь, С — декабрь.
Таким образом дата производства данного блока 29 марта 2018 года.
Прочие цифры серийного номера имеют значение для поиска и заказа запасных частей для
оборудования. Поэтому при заказе запасных частей указывайте полностью серийный номер
вашего блока.
Также дата производства указана на упаковке блока отдельной наклейкой.
38
Page 39
12. Место производства оборудования
Наименование изготовителя: GD Midea Air-Conditioning Equipment Co., Ltd
Местонахождение изготовителя и информация для связи: Китай, Midea headquarter building,
№6 Midea Avenue, Beijiao, Shunde, Foshan, Guangdong
Импортер: ООО «ТРЕЙДКОН», ИНН 7838058932
Местонахождение импортера и информация для связи: 190013, г. Санкт-Петербург, ул. Рузовская, д. 8, лит. Б
39
Page 40
13. Вывод из эксплуатации и утилизация
оборудования
Для вывода оборудования из эксплуатации необходимо его обесточить, произвести
утилизацию хладагента с помощью специального оборудования и демонтаж системы. Убедитесь, что выполнены все требования по технике безопасности. После разборки оборудования,
должнабыть проведена сортировка и утилизация отходов в соответствии с действующими
требованиями экологического законодательства.
40
Page 41
41
Page 42
Продажу, установку и техническое обслуживание представленного
в настоящей инструкции оборудования производит _ _ _ ______ _ _
Тел. ____________, факс _____________, www._______________
Изготовитель оборудования оставляет за собой право вносить изменения в
конструкцию, внешний вид, технические характеристики оборудования, а также
соответствующую техническую документацию без предварительного уведомления.
Информация об изготовителе оборудования содержится в сертификате соответствия.
www.lessar.com
Loading...
