Введение

Линейка оборудования

Внутренние блоки

Модель 1.8

настенные LSM-HxxKDA2 x x x x x x

кассетные компактные LSM-HxxB4CDА2 xxxxx

кассетные LSM-HxxB4DА2 xxxxxxxх xx

напольно-потолочные LSM-HxxTDА2 xxxxxx xx

канальные LSM-HxxDDА2 xxxxxxxxx xxxxx

Наружные блоки

Модель Производительность

кВт

LUM-HD100ADA2 10 220 R410 mini

LUM-HD100ADA4 10 380 R410 mini

LUM-HD120ADA2 12 220 R410 mini

LUM-HD140ADA2 14 220 R410 mini

LUM-HD140ADA4 14 380 R410 mini

LUM-HD280ADA4-in 28 380 R410 increase

LUM-HD335ADA4-in 33,5 380 R410 increase

LUM-HD450ADA4-in 45 380 R410 increase

2.2

кВт

кВт

Электропитание

2.8

3.6

4.5

5.6

7.1

8.0

9.0

10.0

кВт

кВт

кВт

кВт

кВт

кВт

кВт

В

Хладагент Серия

11.2

кВт

кВт14кВт20кВт25кВт28кВт

H

M

S

L

C

C – R407C
A – R410A

10

L

S

M

H

12

-

B4

C

D

A

2

3

маркировка LESSAR LMV: наружные блоки

тип охлаждения

A – воздушное
W – водяное

мощность, кВт х 10

D – компрессор Digital Scroll
H – тепловой насос
M – мультизональная система

U – наружный блок
L – торговая марка LESSAR

Мультизональные системы Lessar LMV

модельный ряд

B – модельный ряд 2007
C – модельный ряд 2008
D – модельный ряд 2009

хладагент

A – R410A
R – R22
Y – R407C

тип электропитания

2 – 220В, 1 фаза
4 – 380В, 3 фазы

L

U

- H D A

M

280

D

A

4

-increase

4

Технический каталог 2010

Описание

Мультизональная система кондиционирования воздуха LMV (Digital Scroll Air Conditioner) представ­ляет из себя систему кондиционирования на базе спирального компрессора с импульсным регулиро­ванием производительности. Система состоит из наружного блока с компрессором
переменной производительности и внутренних блоков, которые при помощи электронных клапанов
могут изменять свою производительность в зависимости от тепловой нагрузки. Ее можно
рассматривать как модульную систему следующего
ний день максимально эффективные показатели кондиционирования воздуха. Без сомнения, можно
говорить, что эта система изменила подход к проблеме охлаждения воздуха в многоэтажных здания.
Система LMV имеет широкий спектр разнообразных вариантов прикладного использования: ее мож­но устанавливать в офисах, гостиницах, школах. Одним из преимуществ системы мультизонального
кондиционирования является простота монтажа и управления, благодаря чему система LMV может
наилучшим образом удовлетворить все потребителей.

поколения, демонстрирующую на сегодняш-

Компрессор с регулируемой производительностью

Компрессор с электромагнитным клапаном PWM (pulse wide modulation) автоматически регулирует
производительность в зависимости от нагрузки.

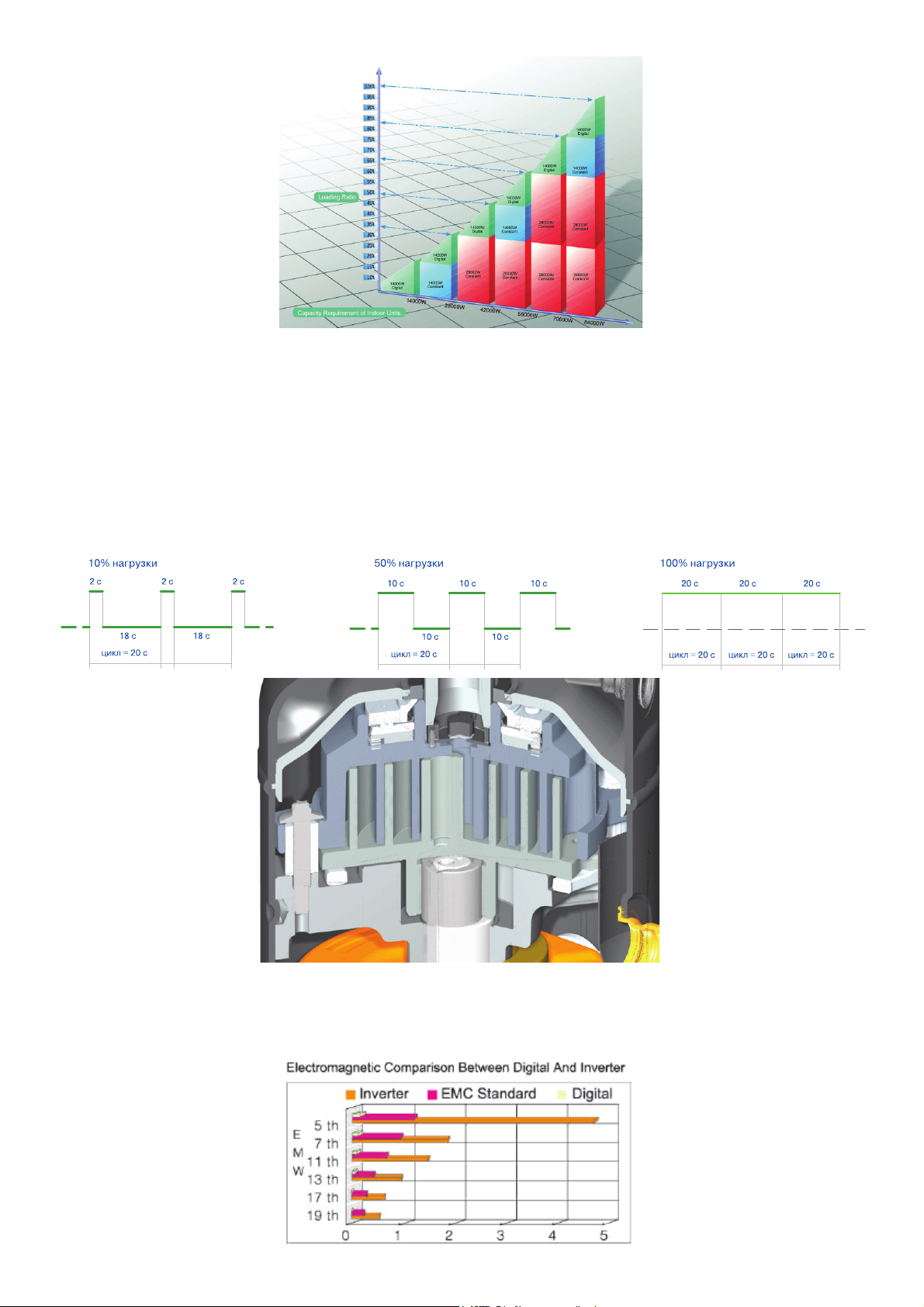

Принцип работы компрессора Digital Scroll

Состав

Клапан PWM, для регулирования производительности, установлен между верхней неподвижной спи­ралью и линией всасывания.

Механизм

a. Когда электромагнитный клапан закрыт, верхняя спираль опускается и достига ется полная герме­тичность спиралей.Компрес сор полностью нагружается. (Нагрузка).
b. Когда электромагнитный клапан PWM открыт, давле ние в камере снижается, давление сжатия
между спиралями становится выше, чем давление над верхней спиралью, и он перемещается вверх.
Межспиральные полости высокого давления соеди няются с линией всасывания компрессора, и ком­прессор разгружается. (Разгрузка).

Нагрузка Разгрузка

c. Изменяя соотношение времени открытия и закрытия электромагнитного клапана, можно регулиро-
вать производительность компрес сора.

d. Производительность наружных блоков изменяется автоматически в зависимости от числа работаю-
щих внутренних блоков.

5

Мультизональные системы Lessar LMV

Клапан PWM

Клапан PWM служит для поднятия неподвижной спирали. Производительность кондицио нера регу­лируется соотношением времени нагрузки и разгрузки компрессора. Верхний диск со спиралью (не­подвижный в радиаль ном направлении) во время работы компрес сора может перемещаться в осевом
направ лении до 1 мм. При перемещении диска вверх нагнетание газа спиралями прекращается и рас­ход хладагента через компрессор снижается до нуля. Это период нулевой производительности ком­прессора. Такое состояние компрессора называ ется «разгруженным» в отличие от «нагружен ного»
состояния, когда спирали рабо тают как в обычном спиральном компрессоре и его производитель­ность равна 100 % от полной.

Мультизональная система кондиционирования воздуха на базе спирального компрессора с импульс­ным регулированием производительности Digital scroll производит незначительное количество элек­тромагнитных помех, поскольку изменение производительности компрессора является в основном
механическими процессами, а не частотно-импульсной модуляцией, как в инверторных моделях.

6

Технический каталог 2010

Двухтрубная система с большой длиной магистрали

Для блоков LUM-HD100ADA2 и LUM-HD100ADA4 максимальная длина трубопровода от на­ружного до самого удаленного внутреннего блока составляет 45м. Для блоков LUM-HD120ADA2,
LUM-HD140ADA2 и LUM-HD140ADA4 максимальная длина трубопровода от наружного до самого
удаленного внутреннего блока составляет 70м. Максимальный перепад высот между внутренними и
наружным блоками 20м, максимальный перепад высот между внутренними блоками 8м.
Максимальное расстояние от
ляет 40 метров.

первого разветвителя до самого удаленного внутреннего блока состав-

20м

70м

8м

Для блоков 28кВт, 33,5кВт, 45кВт максимальная длина трубопровода между наружным и самым
удаленным внутренним блоком составляет 175м. Максимальный перепад высот между внутренними
и наружным блоками составляет 70м, если наружный блок выше, и 40 метров, если наружный блок
ниже внутренних. Максимальный перепад высот между внутренними блоками 15м.

175 м

70 м

15 м

Максимальное расстояние от первого разветвителя до самого удаленного внутреннего блока состав­ляет 40 метров.
Максимальную длину трубопровода для комбинаций блоков серии LMV-increase см. в разделе наруж­ные блоки серии LMV-increase.

7

Экономия места

Мультизональные системы Lessar LMV

ɱɢɥɥɟɪɵɚɤɤɭɦɭɥɹɬɨɪɧɵɟɟɦɤɨɫɬɢ

ɬɟɯɧɢɱɟɫɤɢɣɷɬɚɠ

ɬɪɭɛɨɩɪɨɜɨɞ
ɝɪɚɞɢɪɧɹ

ɬɨɥɶɤɨɮɪɟɨɧɨɩɪɨɜɨɞ

Простота монтажа и обслуживания

• Комплектная поставка оборудования

• Высокая заводская готовность системы и минимальный объём монтажных работ

• Малый вес элементов оборудования

• Удобство и легкость монтажа

• Детально отработанная технология монтажа коммуникаций, обеспечивающая высокую
надёжность работы системы

• Гарантия работоспособности

• Надежное оборудование, с редкими отказами и мини мальным объёмом профилактических работ

• Система с самодиагностикой, облегчающая поиск воз никшей неисправности

• Справочные руководства по техническому обслужива нию и банки данных запасных частей

Система управления

ИК пульт управления Управление одним внутренним блоком

Проводной пульт управления Управление одним внутренним блоком

Центральный пульт управления Управляет группой блоков (Max:64 внутренних

блока)

8

Технический каталог 2010

Системы LMV-increase

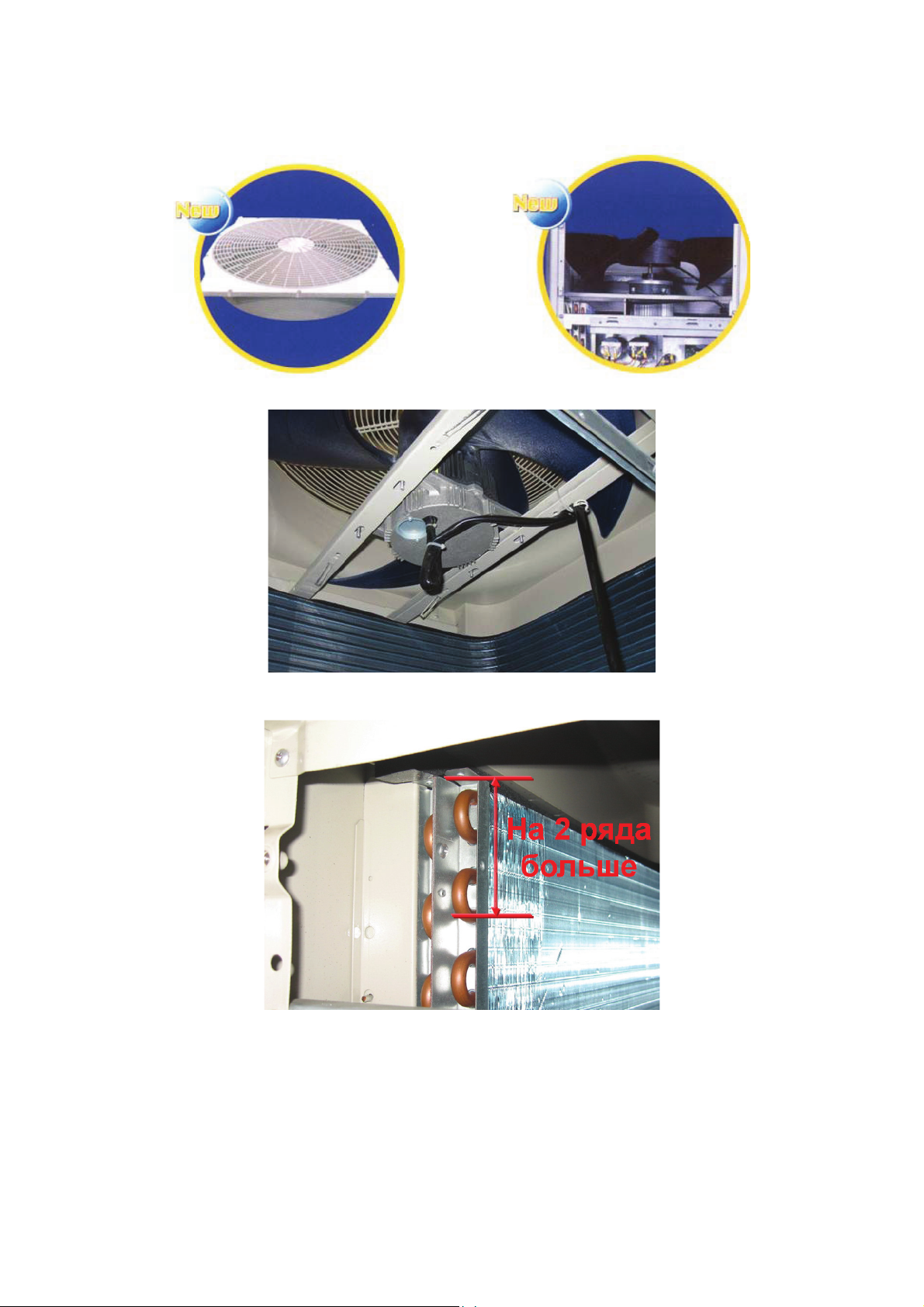

В мультизональных систем нового поколения LMV-increase, устанавливается DC
электродвигатель вентилятора наружного блока. Это позволяет плавно регулиро­вать давление конденсации , что совместно с новым дизайном вентиляционной решетки

и измененной конфигурацией корпуса

снижает уровень шума, а вместе с увеличенной, по сравнению с предыдущим поколением серии
increase, площадью теплообменника, повышает COP.

Запатентованная система баланса масла

В системах LMV используется технология баланса масла, позволяющая осуществлять баланс рас­пределения фреонового масла между разными модулями.Для этого используется высокоэффективный
центробежный маслоотделитель, который отделяет фреоновое масло из нагнетаемого хладагента с
эффективностью до 99%. Это позволяет возвратить практически все масло обратно в компрессор. Ба­ланс масла обеспечивает достаточный уровень смазки нагруженных зон холодильной машины. Точно
просчитанное масловозвратное отверстие обеспечивает надежный возврат масла в каждый компрес­сор.

9

Мультизональные системы Lessar LMV

Система баланса газа

Используется уникальное устройство балансировки газа, которое распределяет объем газа между
компрессорами.

Высокоэффективный теплообменник и точный контроль хладагента

Используется трехрядный теплообменник, медные трубы которого имеют внутренние канавки тра­пецеидальной формы, что повышает эффективность передачи тепла и тепловую мощность, особенно
при низкой наружной температуре. В конструкции применена технология управления объемом цир­куляции хладагента с помощью дополнительного 4-ходового клапана, установленного на входе в кон­денсатор и двойного перепускного канала жидкости, состоящего из электронного расширительного
и электромагнитного клапанов. Организован контроль степени перегрева компрессора, при помощи
которого температура нагнетания компрессора всегда поддерживается в постоянном диапазоне 85°C

-90°C так, чтобы обеспечить его максимальную производительность.

Простота монтажа

Конфигурация системы LMV и сети трубопроводов проста, поэтому монтировать систему несложно.
Все внутренние блоки с хладагентом R410 имеют небольшие диаметры жидкостных и газовых труб
и соединяются с помощью накидной гайки, что упрощает монтаж и уменьшает расходы на установку
системы на 30 %.

Основной и вспомогательный 4-ходовой клапаны

Комбинация основного и вспомогательного 4-ходовых клапанов позволяют независимо контролиро­вать теплообменник и воздушный поток. Изменение площади теплообмена в зависимости от текущей
нагрузки позволяет избежать пустой траты производительности при неполной нагрузке.

Функция «умной» оттайки

Обычно оттайка наружного теплообменника проходит в зависимости от времени работы оборудова­ния в режиме обогрева с момента пуска или последнего цикла оттайки. Время оттайки не зависит от
текущих параметров работы системы.
Самонастраивающаяся оттайка:
Время оттаивания определяется значением, которое получается как результат обработки множествен­ных ключевых параметров:

1) температура окружающей среды;

2) эффективность теплообмена и параметры работы холодильной машины.

10

Технический каталог 2010

Диапазон работы системы LMV-increase

Мультизональные системы LMV-increase R410 на базе стандартных компрессоров Copeland Digital
Scroll работают в диапазоне от -15°С до +24°С в режиме «Обогрев», и от -5°С до +43°С в режиме
«Охлаждение».

Точный контроль температур

Точность контроля обеспечивается при помощи высокоскоростного цифрового сигнального про­цессора DSP, позволяющего быстро обрабатывать информацию поступающую с датчиков и контро­лировать количество подаваемого хладагента в каждый внутренний блок,за счет чего сглаживаются
перепады температур и создается комфортный для человека климат в помещении. В системах с ис­пользованием фреона в качестве хладоносителя эффективность теплообмена выше чем в системах с
другим типом хладоносителя.
Технология переменной производительности и микропроцессорное управление обеспечивают эффек­тивное охлаждение и нагрев, а также позволяют поддерживать температуру помещении с точностью

±0.5°C.

Групповое и сетевое управление

Система сетевого управления может реализовывать микропроцессорное управление системой конди­ционирования воздуха. Она поддерживает протокол Lonworks и может быть подключена к BMS :
1 компьютер может управлять 16 центральными пультами для внутренних блоков и выполнять мони­торинг рабочих параметров наружных блоков от 16 центральных пультов для наружных блоков;

1 внутренний центральный пульт может управлять 64 внутренними блоками;
1 внешний центральный пульт может выполнять мониторинг параметров работы 32 наружных бло-

ков.
Таким образом, 1 компьютер может управлять максимум 1024 внутренними блоками и выполнять
мониторинг параметров работы 512 наружных блоков.

11

Настенные блоки

Основные особенности

1. Цифровой дисплей

2. Разноцветные панели

Технический каталог 2010

цифровой

дисплей

3. Встроенный электронный расширительный вентиль

4. Возможность подводить трубы фреонопровода слева, справа, сзади

влево

Назад

Вправо

5. Новая монтажная панель удобнее при монтаже и позволяет сделать надежное крепление блока к
стене.

6. На плате есть дополнительный разъем для подключе­ния насоса отвода конденсата (приобретается отдельно)

7. Три скорости вентилятора: высокая, средняя и низкая

8. Низкий уровень шума

9. Сетчатый фильтр очистки воздуха

13

разъем для насоса
отвода конденсата
(не поставляется
в комплекте)

Мультизональные системы Lessar LMV

Спецификация

Модель LSM-H22KDA2 LSM-H28KDA2 LSM-H36KDA2

Электропитание ~220В

Производительность кВт 2.2 2.8 3.6

Охлаждение

Обогрев

Вентилятор внутрен­него блока

Теплообменник
внутреннего блока

Количество контуров 333

Объем рециркулируемого воздуха (выс/сред/низ) м

Уровень шума дБ 35/32/29 35/32/29 35/32/29

Внутренний блок

Хладагент R410A

Расширительный
вентиль

Расчетное давление МПа 4.2/2.0 4.2/2.0 4.2/2.0

Диаметр труб Жидкость/Газ мм Ø6.35/Ø12.7 Ø6.35/Ø12.7 Ø6.35/Ø12.7

Сечение кабеля

диаметр отвода конденсата мм Ø20 Ø20 Ø20

Пульт управления проводной

Диапазон рабочих температур °С +17°C~+30°C +17°C~+30°C +17°C~+30°C

Примечание

1. Номинальная холодопроизводительность дана при следующих параметрах:
температуре внутри помещения 27°С (WB), наружная температура 35°С (DB), эквивалентная
длина фреонопровода 8м (горизонтальный)

2. Номинальная теплопроизводительность дана при следующих параметрах:
температура внутри помещения 20°С (DB), наружная температура 7°C (DB) 6°С(WB), Эквива­лентная длина фреонопровода 8м (горизонтальный)

Потребляемая мощность Вт 30 30 30

Номинальный ток А 0.14 0.14 0.14

Производительность кВт 2.6 3.2 4.0

Потребляемая мощность Вт 30 30 30

Номинальный ток А 0.14 0.14 0.14

Модель YDK15-6 YDK15-6 YDK15-6

Потребляемая мощность Вт 30/24/22 30/24/22 30/24/22

Конденсатор мкФ/В 1.2/450 1.2/450 1.2/450

Скорость вращения об/мин 880/810/760 880/810/760 880/810/760

Количество рядов 222

Шаг между трубами х шаг между
рядами

Расстояние между пластинами
оребрения

Тип оребрения Гидрофильный алюминий

Диаметр трубы теплообменника мм 777

Размеры теплообменника Д х

Габариты (Ш х В х Г) мм 915x210x290 915x210x290 915x210x290

Упаковка (ш х В х Г) мм 1020×300×385 1020×300×385 1020×300×385

Вес (нетто/брутто) кг 12/16 12/16 12/16

Тип Встроенный

линия электропитания мм

сигнальная линия мм

В х Гмм 635×315×26.74 635×315x26.74 635×315×26.74

мм 21×13.37 21×13.37 21×13.37

мм 1.5 1.5 1.5

3

/ч 580/500/420 580/500/420 580/500/420

2

2

3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0

14

Технический каталог 2010

Модель LSM-H45KDA2 LSM-H56KDA2 LSM-H71KDA2

Электропитание ~220В

Производительность кВт 4.5 5.6 7.1

Охлаждение

Обогрев

Вентилятор внутрен­него блока

Теплообменник
внутреннего блока

Количество контуров 666

Объем рециркулируемого воздуха (выс/сред/низ) м

Уровень шума дБ 40/38/34 40/38/34 40/38/34

Внутренний блок

Хладагент R410A

Расширительный
вентиль

Расчетное давление МПа 4.2/2.0 4.2/2.0 4.2/2.0

Диаметр труб Жидкость/Газ мм Ø6.35/Ø12.7 Ø9.53/Ø15.88 Ø9.53/Ø15.88

Сечение кабеля

Диаметр отвода конденсата мм Ø20 Ø20 Ø20

Пульт управления Проводной

Диапазон рабочих температур °С +17°C~+30°C +17°C~+30°C +17°C~+30°C

Потребляемая мощность Вт 45 45 60

Номинальный ток А 0.2 0.2 0.27

Производительность кВт 5.0 6.3 8.0

Потребляемая мощность Вт 45 45 60

Номинальный ток А 0.2 0.2 0.27

Модель YDK18-4 YDK18-4 YDK18-4

Потребляемая мощность Вт 44/42/39 44/42/39 44/42/39

Конденсатор мкФ/В 1.2/450 1.2/450 1.2/450

Скорость вращения об/мин 1030/980/880 1030/980/880 1030/980/880

Количество рядов 222

Шаг между трубами х шаг между
рядами

Расстояние между пластинами
оребрения

Тип оребрения Гидрофильный алюминий

Диаметр трубы теплообменника мм 777

Размеры теплообменника Д х

Габариты (Ш х В х Г) мм 1070×210×315 1070×210×315 1070×210×315

Упаковка (ш х В х Г) мм 11803×1.03003×1.0410 11803×1.03003×1.0410 11803×1.03003×1.0410

Вес (нетто/брутто) кг 15/19 15/19 15/19

Тип Встроенный

линия электропитания мм

сигнальная линия мм

В х Гмм 785×357×26.74 785×357×26.74 785×357×26.74

мм 21×13.37 21×13.37 21×13.37

мм 1.5 1.5 2.5

3

/ч 900/780/650 900/780/650 1010/890/740

2

2

3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0

Примечание

1. Номинальная холодопроизводительность дана при следующих параметрах:
температуре внутри помещения 27°С (WB), наружная температура 35°С (DB), эквивалентная
длина фреонопровода 8м (горизонтальный)

2. Номинальная теплопроизводительность дана при следующих параметрах:
температура внутри помещения 20°С (DB), наружная температура 7°C (DB) 6°С(WB), Эквива­лентная длина фреонопровода 8м (горизонтальный)

15

Габаритные размеры

Мультизональные системы Lessar LMV

LSM-H 22KDA2 28KDA2 36KDA2 45KDA2 56KDA2 71KDA2

A 915 915 915 1070 1070 1070

B 290 290 290 315 315 315

C 725 725 725 885 885 885

D 670 670 670 815 815 815

Гидравлическая схема

вентилятор

T1

теплообменник

T2B

сторона газа

EXV

T2

сторона жидкости

16

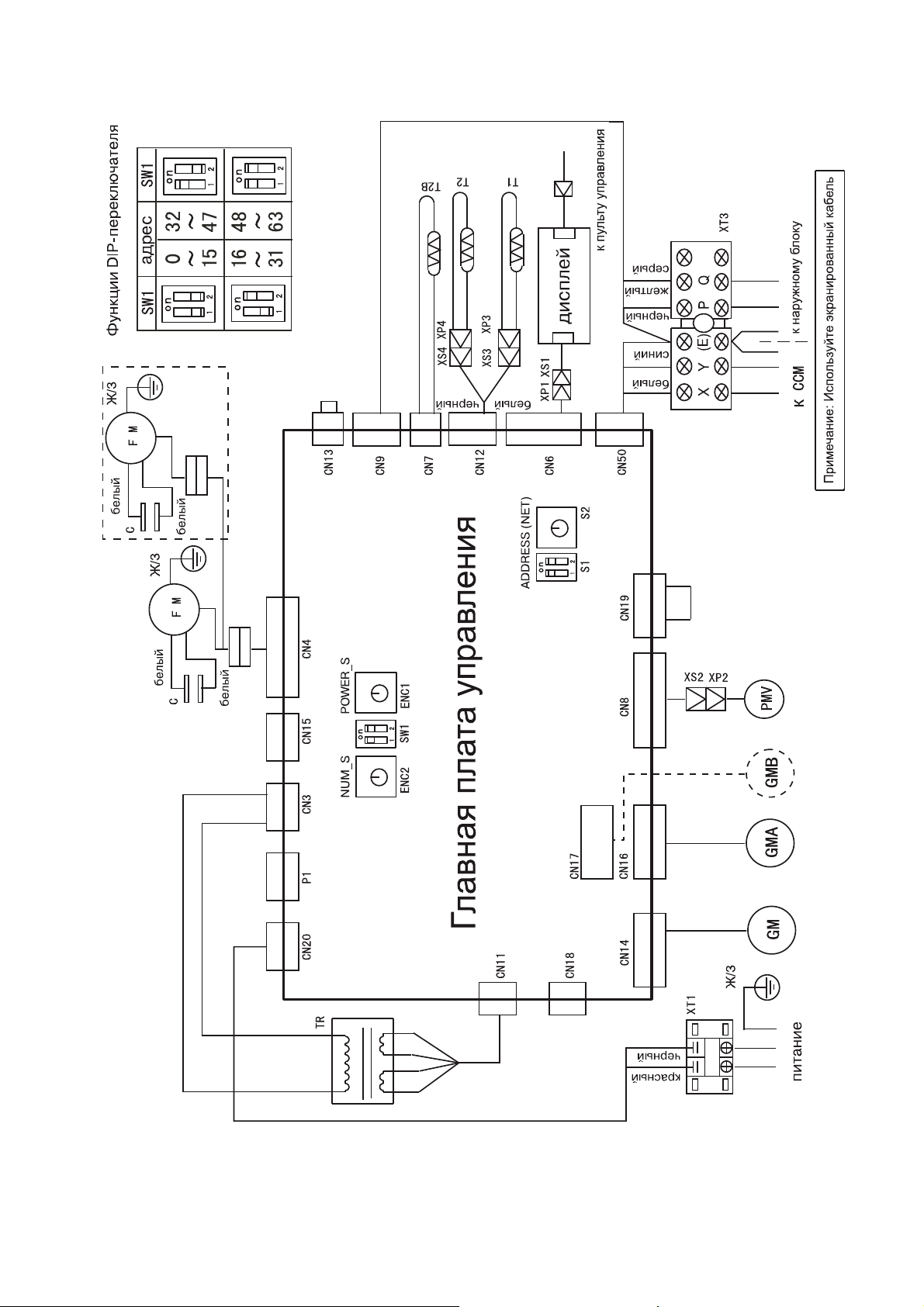

Схема электрических соединений

PMV

Технический каталог 2010

C1

GM GM

FM

ж/з

CS

TR

красный

черный

M

L

питание

220В~

ж/з

элементы обведенные пунктирной линией являются
опцией и не входят в стандартный комплект поставки

DM

плата адреса

к пульту ДУ

T1

T2

T2B

ПЛАТА

ДИСПЛЕЯ

черный

синий

черный

желтый

белый

к центральному пульту к наружному блоку

используйте экранированный кабель

серый

17

Мультизональные системы Lessar LMV

Таблицы производительности

TC: Общая производительность SC: Явная производительность
WB: температура по влажному термометру DB: температура по сухому термометру

Модель
LSM-H

22KDA2

28KDA2

36KDA2

Outdoor

temperature

(°С DB)

10 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,9 1,7

12 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

14 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

16 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

18 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

20 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,7 1,5

21 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,7 1,5

23 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,7 1,5

25 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,6 1,5

27 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,6 1,5

29 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,5 1,5

31 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,5 1,5

33 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,4 1,5

35 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,3 1,5 2,4 1,5

37 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,3 1,5 2,3 1,5

39 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,2 1,6 2,3 1,5 2,3 1,5

10 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,7 2,1

12 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2,1

14 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2,1

16 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2

18 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,5 2

20 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,4 1,9

21 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,4 1,9

23 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2,1 3,4 1,9

25 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2 3,3 1,9

27 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2 3,3 1,9

29 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,2 1,9

31 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,2 1,9

33 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,1 2

35 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,1 2,9 1,9 3,1 2

37 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,1 2,9 1,9 2,9 1,9

39 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,8 2 2,9 1,9 2,9 1,9

10 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,8 2,8

12 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

14 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

16 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

18 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

20 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

21 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

23 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

25 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

27 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

29 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,5

31 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,4

33 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4 2,4

35 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 4 2,4

37 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 3,9 2,3

39 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,7 3,9 2,4

14/20 16/23 18/26 19/27 20/28 22/30 24/32

TC SC TC SC TC SC TC SC TC SC TC SC TC SC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

Температура в помещении (°С WB/DB)

18

Модель
LSM-H

45KDA2

56KDA2

71KDA2

Технический каталог 2010

Outdoor

temperature

(°С DB)

10 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

12 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

14 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,8 3,3

16 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

18 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

20 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,5 3,2

21 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,4 3,1

23 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,4 3,1

25 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,3 3

27 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,3 3

29 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,1 2,9

31 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 5,1 3

33 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,9 2,9

35 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,8 2,8

37 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

39 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

10 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

12 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

14 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,2 4,1

16 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

18 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

20 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

21 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7 4,1

23 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

25 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,5 4,1 6,8 3,9

27 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,4 4 6,5 3,8

29 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,3 4 6,4 3,7

31 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,2 3,9 6,3 3,7

33 3,93,24,63,55,23,95,646463,86,33,7

35 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,7 6,2 3,6

37 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,9 6,1 3,5

39 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 5,7 3,8 5,8 3,8 6 3,5

10 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,2 4,9

12 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,1 4,8

14 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9 4,8

16 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,9 4,7

18 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,7 4,7

20 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,5 4,6

21 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,4 4,5

23 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,3 4,5

25 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,2 4,4

27 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,1 4,9 8,2 4,4

29 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8 4,8 8,1 4,5

31 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,9 4,7 7,8 4,4

33 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,8 4,7 7,8 4,4

35 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,6 4,6 7,7 4,3

37 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,5 4,5 7,6 4,3

39 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,2 4,6 7,4 4,4 7,6 4,3

14/20 16/23 18/26 19/27 20/28 22/30 24/32

TC SC TC SC TC SC TC SC TC SC TC SC TC SC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

Температура в помещении (°С WB/DB)

19

Обогрев

Модель

LSM-H

22KDA2

28KDA2

36KDA2

Мультизональные системы Lessar LMV

Наружная температура (°С) Температура в помещении (°С) DB)

16 18 20 21 22 24

TC TC TC TC TC TC

WB DB кВт кВт кВт кВт кВт kW

-15 -14,7 1,6 1,6 1,6 1,6 1,6 1,6

-13 -12,6 1,7 1,7 1,7 1,7 1,7 1,7

-11 -10,5 1,8 1,8 1,8 1,8 1,8 1,8

-10 -9,5 1,9 1,9 1,9 1,9 1,9 1,9

-9,1 -8,5 2 2 2 2 2 2

-7,6 -7 2 2 2 2 2 2

-5,6 -5 2,1 2,1 2,1 2,1 2,1 2,1

-3,7 -3 2,2 2,2 2,2 2,2 2,2 2,2

-0,7 0 2,3 2,3 2,3 2,3 2,3 2,2

2,2 3 2,4 2,4 2,4 2,4 2,4 2,2

4,1 5 2,5 2,5 2,5 2,5 2,4 2,2

6 7 2,6 2,6 2,6 2,5 2,4 2,2

7,9 9 2,7 2,7 2,6 2,5 2,4 2,2

9,8 11 2,8 2,8 2,6 2,5 2,4 2,2

11,8 13 2,9 2,8 2,6 2,5 2,4 2,2

13,7 15 2,9 2,8 2,6 2,5 2,4 2,2

-15 -14,7 2 2 2 2 2 2

-13 -12,6 2,1 2,1 2,1 2,1 2,1 2,1

-11 -10,5 2,2 2,2 2,2 2,2 2,2 2,2

-10 -9,5 2,3 2,3 2,3 2,3 2,3 2,3

-9,1 -8,5 2,4 2,4 2,4 2,4 2,4 2,4

-7,6 -7 2,4 2,4 2,4 2,4 2,4 2,4

-5,6 -5 2,5 2,5 2,5 2,5 2,5 2,5

-3,7 -3 2,7 2,7 2,7 2,7 2,7 2,7

-0,7 0 2,9 2,9 2,9 2,9 2,9 2,7

2,2 3 3 3 3 3 2,9 2,7

4,1 5 3,1 3,1 3,1 3,1 2,9 2,7

6 7 3,2 3,2 3,2 3,1 2,9 2,7

7,9 9 3,3 3,3 3,2 3,1 2,9 2,7

9,8 11 3,4 3,4 3,2 3,1 2,9 2,7

11,8 13 3,5 3,5 3,2 3,1 2,9 2,7

13,7 15 3,6 3,5 3,2 3,1 2,9 2,7

-15 -14,7 2,5 2,5 2,5 2,5 2,5 2,5

-13 -12,6 2,7 2,7 2,7 2,7 2,7 2,7

-11 -10,5 2,8 2,8 2,8 2,8 2,8 2,8

-10 -9,5 2,9 2,9 2,9 2,9 2,9 2,9

-9,1 -8,5 3 3 3 3 3 3

-7,6 -7 3 3 3 3 3 3

-5,6 -5 3,2 3,2 3,2 3,2 3,2 3,2

-3,7 -3 3,3 3,3 3,3 3,3 3,3 3,3

-0,7 0 3,6 3,6 3,6 3,6 3,6 3,4

2,2 3 3,8 3,8 3,8 3,8 3,7 3,4

4,1 5 3,9 3,9 3,9 3,9 3,7 3,4

6 7 4 4 4 3,9 3,7 3,4

7,9 9 4,1 4,1 4 3,9 3,7 3,4

9,8 11 4,2 4,2 4 3,9 3,7 3,4

11,8 13 4,4 4,3 4 3,9 3,7 3,4

13,7 15 4,5 4,3 4 3,9 3,7 3,4

20

Модель
LSM-H

45KDA2

56KDA2

71KDA2

Технический каталог 2010

Наружная температура (°С) Температура в помещении (°С) DB)

16 18 20 21 22 24

TC TC TC TC TC TC

WB DB кВт кВт кВт кВт кВт kW

-15 -14,7 3,2 3,2 3,2 3,2 3,2 3,2

-13 -12,6 3,4 3,4 3,4 3,4 3,4 3,4

-11 -10,5 3,5 3,5 3,5 3,5 3,5 3,5

-10 -9,5 3,7 3,7 3,7 3,7 3,7 3,7

-9,1 -8,5 3,8 3,8 3,8 3,8 3,8 3,8

-7,6 -7 3,8 3,8 3,8 3,8 3,8 3,8

-5,6 -5 4 4 4 4 4 4

-3,7 -3 4,2 4,2 4,2 4,2 4,2 4,2

-0,7 0 4,5 4,5 4,5 4,5 4,5 4,2

2,2 3 4,7 4,7 4,7 4,7 4,6 4,2

4,1 5 4,9 4,9 4,9 4,9 4,6 4,2

6 7 5 5 5 4,9 4,6 4,2

7,9 9 5,2 5,2 5 4,9 4,6 4,2

9,8 11 5,3 5,3 5 4,9 4,6 4,2

11,8 13 5,5 5,4 5 4,9 4,6 4,2

13,7 15 5,7 5,4 5 4,9 4,6 4,2

-15 -14,7 4 4 4 4 4 4

-13 -12,6 4,2 4,2 4,2 4,2 4,2 4,2

-11 -10,5 4,4 4,4 4,4 4,4 4,4 4,4

-10 -9,5 4,6 4,6 4,6 4,6 4,6 4,6

-9,1 -8,5 4,7 4,7 4,7 4,7 4,7 4,7

-7,6 -7 4,8 4,8 4,8 4,8 4,8 4,8

-5,6 -5 5 5 5 5 5 5

-3,7 -3 5,2 5,2 5,2 5,2 5,2 5,2

-0,7 0 5,6 5,6 5,6 5,6 5,6 5,3

2,2 3 5,9 5,9 5,9 5,9 5,8 5,3

4,1 5 6,1 6,1 6,1 6,1 5,8 5,3

6 7 6,3 6,3 6,3 6,1 5,8 5,3

7,9 9 6,5 6,5 6,3 6,1 5,8 5,3

9,8 11 6,7 6,7 6,3 6,1 5,8 5,3

11,8 13 6,9 6,8 6,3 6,1 5,8 5,3

13,7 15 7,1 6,8 6,3 6,1 5,8 5,3

-15 -14,7 5 5 5 5 5 5

-13 -12,6 5,3 5,3 5,3 5,3 5,3 5,3

-11 -10,5 5,5 5,5 5,5 5,5 5,5 5,5

-10 -9,5 5,8 5,8 5,8 5,8 5,8 5,8

-9,1 -8,5 5,9 5,9 5,9 5,9 5,9 5,9

-7,6 -7 6 6 6 6 6 6

-5,6 -5 6,2 6,2 6,2 6,2 6,2 6,2

-3,7 -3 6,6 6,6 6,6 6,6 6,6 6,6

-0,7 0 7 7 7 7 7 6,6

2,2 3 7,4 7,4 7,4 7,4 7,3 6,6

4,1 5 7,7 7,7 7,7 7,7 7,3 6,6

6 7 7,9 7,9 7,9 7,7 7,3 6,6

7,9 9 8,1 8,1 7,9 7,7 7,3 6,6

9,8 11 8,4 8,4 7,9 7,7 7,3 6,6

11,8 13 8,7 8,5 7,9 7,7 7,3 6,6

13,7 15 8,9 8,5 7,9 7,7 7,3 6,6

21

Скорость воздушного потока и температура

Угол подачи 70°

Температура

Мультизональные системы Lessar LMV





Электропитание

Модель Частота Напряжение Мин.напряжение Макс. напряжение Предохранитель

LSM-H22KDA2 50Гц 220В-240В 198В 254В 5А

LSM-H28KDA2 50Гц 220В-240В 198В 254В 5А

LSM-H36KDA2 50Гц 220В-240В 198В 254В 5А

LSM-H45KDA2 50Гц 220В-240В 198В 254В 5А

LSM-H56KDA2 50Гц 220В-240В 198В 254В 5А

LSM-H71KDA2 50Гц 220В-240В 198В 254В 5А

Уровень шума

Условия теста

Шумовые характеристики

Модель

LSM-H22KDA2 35 32 29

LSM-H28KDA2 35 32 29

LSM-H36KDA2 35 32 29

LSM-H45KDA2 40 38 34

LSM-H56KDA2 40 38 34

LSM-H71KDA2 40 38 34

Уровень шума (дБ) при различной скорости вращения вентилятора

высокая средняя низкая

22

Запасные части

LSM-H22KDA2, LSM-H28KDA2, LSM-H36KDA2

Технический каталог 2010

No. Part name Quantity No. Part name Quantity

2 retlif riA 1 1 tnioj eriW01.01
1 rosnes pmet rotaropavE 2 1 emarf tuo riA 11
1 rotaropavE 3 12 Horizontal louverˈ 1 pu

4 Right joint board of Evaporator 1 13 Horizontal louverˈdown 1

1 draob yalpsiD 5 1 lenap etaroced tnorF 41

6 Window cover for repairing 1 1 lenap tnorF 51

1 rotom naF 7 1 rotom revuoL 61
1 revoc draob yalpsiD 8 3 pac wercS 71
2 pmalc rotoM 9 18 Outlet pipe for evaporator 1
1 xob straP-E 01 18.1 Evaporator temp sensor 1
1 draob niam rof etalP 1.01 1 1 pmalc epiP 91

10.2 Separating board for E-part box 1 1 emarf lenaP 02
1 xob trap-E rof esaB 3.01 1 rotcelloc retaW 12
1 revoc xob trap-E 4.01 1 redloh gniraeB 22
1 draob lortnoc rebmuN 5.01 23 Left joint board of Evaporator 1
1 remrofsnarT 6.01 24 Inlet pipe for evaporator 1
1 tnioj eriW 7.01 1 sissahC 52
1 draob lortnoc niaM 8.01 1 naf wolf ssorC 62
1 roticapac rotom naF 9.01 27 Protector for temp sensor 1

LSM-H45KDA2, LSM-H56KDA2, LSM-H71KDA2

23

Мультизональные системы Lessar LMV

No. Part name Quantity No. Part name Quantity

2 retlif riA 1 1 emarf tuo riA11
1 rosnes pmet rotaropavE 2 12 Horizontal louverˈ 1 pu
1 1 rotaropavE 3 13 Horizontal louverˈdown 1

4 Right joint board of Evaporator 1 1 lenap etaroced tnorF41

1 draob yalpsiD 5 1 lenap tnorF51

6 Window cover for repairing 1 1 rotom revuoL61

1 rotom naF 7 3 pac wercS71
1 revoc draob yalpsiD 8 18 Outlet pipe for evaporator 1
2 pmalc rotoM 9 18.1 Evaporator temp sensor 1
1 xob straP-E 01 1 1 pmalc epiP91
1 draob niam rof etalP 1.01 1 emarf lenaP02

10.2 Separating board for E-part box 1 1 rotcelloc retaW12
1 xob trap-E rof esaB 3.01 1 redloh gniraeB22
1 revoc xob trap-E 4.01 23 Left joint board of Evaporator 1
1 draob lortnoc rebmuN 5.01 24 Inlet pipe for evaporator 1
1 remrofsnarT 6.01 1 sissahC52
1 tnioj eriW 7.01 1 naf wolf ssorC62
1 draob lortnoc niaM 8.01 27 Protector for temp sensor 1
1 roticapac rotom naF 9.01 2 2 rotaropavE82
1 tnioj eriW 01.01

24

Мультизональные системы Lessar LMV

4-поточные компактные кассетные блоки

Особенности

• Низкий уровень шума

• Эффективное охлаждение

• Быстрое, равномерное охлаждение помещения

• Четырехстороннее распределение воздушного потока

• Применение высокоэффективного 3-D вентилятора

• Меньше сопротивление проходящему воздуху

• Воздушная струя без завихрений

• Равномерное распределение воздушного потока по всей поверхности теплообменника

3-D вентилятор

• Легко устанавливать и обслуживать.

• Требуется меньшее пространство для установки в подшивной потолок

• Благодаря компактным размерам и сниженному весу внутреннего блока и панели, оборудование
можно монтировать без специальных подъемных механизмов

26

Технический каталог 2010

Спецификация

Модель LSM-H22B4СDA2 LSM-H28B4СDA2 LSM-H36B4СDA2

Питание
Ф-В-Гц 220-240В~,1Ф, 50Гц

Номинальная производительность

Охлаждение Производительность кВт/ч 2.2 2.8 3.6

Потребляемая мощ­ность Вт 58 58 58

Обогрев Производительность кВт/ч 2.6 3.2 4.0

Потребляемая мощ­ность Вт 58 58 58

Модель YDK45-4F-3 YDK45-4F-3 YDK45-4F-3

Тип Радиальный вентилятор

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Высок/Средняя/Низкая) м3/ч 880/850/730

Уровень шума dB(A) 38/36/34 38/36/34 38/36/34

Внутренний блок Размеры

Панель Размеры

Размеры трубопровода

Марка Welling

Потребляемая мощность Вт 65/59/55 65/59/55 63/57/47

Конденсатор мкФ 1.5/450V 1.5/450V 1.5/450V

Скорость (макс,/сред,мин,) об/мин 930/845/770 930/845/770 930/845/770

Количество рядов 111

Шаг между трубами(a) x
шаг между рядами(b) мм

Шаг оребрения мм 1.4 1.4 1.4

Тип оребрения (код ) Гидрофильный алюминий

Наружный диаметр и тип
трубы мм Ø7 внутренняя насечка

Длина x высота x ширина мм 1188×210×13.37

Количество ходов 3

(Ш*Г*В) мм 580×254×580 580×254×580 580×254×580

Упаковка
(Ш*Г*В) мм 750×340×745 750×340×745 750×340×745

Вес нетто/брутто кг 18/25 18/25 18/25

(Ш*Г*В)

Упаковка
(Ш*Г*В) мм 715×115×715 715×115×715 715×115×715

Вес нетто/брутто кг 3/5 3/5 3/5

Жидкостная/
газовая мм (дюйм) Ø6,35(1/4)/ Ø12,7(1/2)

мм 650×30×650 650×30×650 650×30×650

21×13.37 21×13.37 21×13.37

Отвод конденсата мм Ø25

Сечение кабеля питающая линия мм

сигнальная линия мм

2

2

3×2,5 (L≤20м), 3×3,5(L≤50м)

3×1.0

Примечание

1. Значения холодопроизводительности даны при следующих условиях: температура воздуха в по-

мещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.

2. Значения теплопроизводительности даны при следующих условиях: температура рециркуляцион-

ного воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому тер­мометру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м.

27

Мультизональные системы Lessar LMV

Спецификация

Модель LSM-H45B4СDA2 LSM-H56B4СDA2

Питание
Ф-В-Гц 220-240В~,1Ф, 50Гц

Номинальная производительность

Охлаждение Производительность кВт/ч 4.5 5.6

Потребляемая мощ­ность Вт 63 63

Обогрев Производительность кВт/ч 5.0 6.3

Потребляемая мощ­ность Вт 63 63

Модель YDK45-4F YDK45-4F

Тип Радиальный вентилятор

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Высок/Средняя/Низкая) м3/ч 920/870/750

Уровень шума dB(A) 39/36/34 39/36/34

Внутренний блок Размеры

Панель Размеры

Размеры трубопровода

Марка Welling

Потребляемая мощность Вт 64/57/48 64/57/48

Конденсатор мкФ 2.5/450V 2.5/450V

Скорость (макс,/сред,мин,) об/мин 930/845/680 930/845/680

Количество рядов 22

Шаг между трубами(a) x
шаг между рядами(b) мм 21×13.37 21×13.37

Шаг

оребрения мм 1.4 1.4

Тип оребрения (код ) Гидрофильный алюминий

Наружный диаметр и тип
трубы мм Ø7 внутренняя насечка

Длина x высота x ширина мм 1247×210×26.74

Количество ходов 5

(Ш*Г*В) мм 580×254×580 580×254×580

Упаковка
(Ш*Г*В) мм 750×340×745 750×340×745

Вес нетто/брутто кг 24/30 24/30

(Ш*Г*В) мм 650×30×650 650×30×650

Упаковка
(Ш*Г*В) мм 715×115×715 715×115×715

Вес нетто/брутто кг 3/5 3/5

Жидкостная/
газовая мм (дюйм)

Ø6,35(1/4)/

Ø12,7(1/2)

Ø9,53(1/4)/

Ø15,88(1/2)

Отвод конденсата мм Ø25

Сечение кабеля питающая линия мм

сигнальная линия мм

2

2

3×2,5 (L≤20м), 3×3,5(L≤50м)

3×1.0

Примечание

1. Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме-

щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.

2. Значения теплопроизводительности даны при следующих условиях: температура рециркуляци-

онного воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому
термометру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м.

28

Технический каталог 2010

Таблица производительности

(1) Охлаждение TC: полная производительность SHC: явная производительность

Температура помещения (°С, WB)

Типоразмер

22

Наружная

температура

(°C, DB)

10 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.9 1.7

12 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6

14 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6

16 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6

18 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.8 1.6

20 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.7 1.5

21 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.6 1.7 2.7 1.5

23 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.7 1.5

25 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.6 1.5

27 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.5 1.6 2.6 1.5

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

28

29 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.6 1.5

31 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.5 1.5

33 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.4 1.5 2.4 1.5

35 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.3 1.5 2.4 1.5

37 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.3 1.7 2.3 1.5 2.3 1.5

39 1.5 1.4 1.8 1.5 2.1 1.6 2.2 1.6 2.2 1.6 2.3 1.5 2.3 1.5

10 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.7 2.1

12 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.1

14 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.1

16 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.0

18 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.5 2.0

20 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.4 1.9

21 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.4 1.9

23 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.1 3.4 1.9

25 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.0 3.3 1.9

27 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.0 3.3 1.9

29 1.9 1.8 2.3 1.8 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.2 1.9

31 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.2 1.9

33 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.1 2.0

35 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.1 2.9 1.9 3.1 2.0

37 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.1 2.9 1.9 2.9 1.9

39 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.8 2.0 2.9 1.9 2.9 1.9

29

Типоразмер

Мультизональные системы Lessar LMV

Наружная

температура

(°C, DB)

10 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.8 2.8

12 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.6 2.7

14 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.6 2.7

16 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.5 2.7

18 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.5 2.7

20 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

21 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

Температура помещения (°С, WB)

36

23 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

25 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.1 2.7 4.2 2.6

27 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.1 2.7 4.2 2.6

29 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.1 2.5

31 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.1 2.4

33 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.0 2.4

35 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.6 4.0 2.4

37 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.6 3.9 2.3

39 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.7 3.9 2.4

10 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.9 3.4

12 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.9 3.4

14 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.8 3.3

16 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.6 3.2

18 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.6 3.2

20 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.5 3.2

21 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.4 3.1

45

23 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.2 3.2 5.4 3.1

25 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.2 3.2 5.3 3.0

27 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.0 3.0 5.3 3.0

29 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.0 3.0 5.1 2.9

31 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 5.1 3.0

33 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 4.9 2.8

35 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 4.8 2.8

37 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.6 3.2 4.8 3.1 4.8 2.9

39 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.6 3.2 4.8 3.1 4.8 2.9

30

Типоразмер

Технический каталог 2010

Наружная

температура

(°C, DB)

10 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.3 4.1

12 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.3 4.1

14 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.2 4.1

16 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 6.9 4.1

18 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.1 4.0

20 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.1 4.1

21 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.0 4.1

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

Температура помещения (°С, WB)

56

23 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 6.9 4.0

25 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.5 4.1 6.8 3.9

27 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.4 4.0 6.5 3.8

29 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.3 4.0 6.4 3.8

31 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.2 3.9 6.3 3.7

33 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.0 3.8 6.3 3.7

35 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 5.9 3.7 6.2 3.6

37 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 5.9 3.9 6.1 3.5

39 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 5.7 3.8 5.8 3.8 6.0 3.5

Обогрев

TC: полная производительность

Наружная

температура

Типоразмер

DB WB

-14.70 -15.00 1.64 1.64 1.64 1.64 1.64 1.64

-12.60 -13.0 1.74 1.74 1.74 1.74 1.74 1.74

Температура помещения (°С, DB)

14 16 18 20 22 24

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

22

-10.50 -11.00 1.82 1.82 1.82 1.82 1.82 1.82

-9.50 -10.00 1.90 1.90 1.90 1.90 1.90 1.90

-8.50 -9.10 1.95 1.95 1.95 1.95 1.95 1.95

-7.0 -7.6 1.98 1.98 1.98 1.98 1.98 1.98

-5.0 -5.6 2.05 2.05 2.05 2.05 2.05 2.05

-3.0 -3.70 2.16 2.16 2.16 2.16 2.16 2.16

0.0 -0.70 2.31 2.31 2.31 2.31 2.31 2.18

3.0 2.20 2.44 2.44 2.44 2.44 2.39 2.18

5.0 4.10 2.52 2.52 2.52 2.52 2.39 2.18

7.0 6.00 2.60 2.60 2.60 2.52 2.39 2.18

9.0 7.90 2.68 2.68 2.60 2.52 2.39 2.18

11 9.80 2.76 2.76 2.60 2.52 2.39 2.18

13 11.80 2.86 2.81 2.60 2.52 2.39 2.18

15 13.70 2.94 2.81 2.60 2.52 2.39 2.18

31

Типоразмер

Мультизональные системы Lessar LMV

Наружная

температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-14.70 -15.00 2.02 2.02 2.02 2.02 2.02 2.02

-12.60 -13.0 2.14 2.14 2.14 2.14 2.14 2.14

-10.50 -11.00 2.24 2.24 2.24 2.24 2.24 2.24

-9.50 -10.00 2.34 2.34 2.34 2.34 2.34 2.34

-8.50 -9.10 2.40 2.40 2.40 2.40 2.40 2.40

-7.0 -7.6 2.43 2.43 2.43 2.43 2.43 2.43

-5.0 -5.6 2.53 2.53 2.53 2.53 2.53 2.53

Температура помещения (°С, DB)

28

-3.0 -3.70 2.66 2.66 2.66 2.66 2.66 2.66

0.0 -0.70 2.85 2.85 2.85 2.85 2.85 2.69

3.0 2.20 3.01 3.01 3.01 3.01 2.94 2.69

5.0 4.10 3.1 3.1 3.1 3.1 2.94 2.69

7.0 6.00 3.2 3.2 3.2 3.1 2.94 2.69

9.0 7.90 3.3 3.3 3.2 3.1 2.94 2.69

11 9.80 3.39 3.39 3.2 3.1 2.94 2.69

13 11.80 3.52 3.46 3.2 3.1 2.94 2.69

15 13.70 3.62 3.46 3.2 3.1 2.94 2.69

-14.70 -15.00 2.52 2.52 2.52 2.52 2.52 2.52

-12.60 -13.0 2.68 2.68 2.68 2.68 2.68 2.68

-10.50 -11.00 2.8 2.8 2.8 2.8 2.8 2.8

-9.50 -10.00 2.92 2.92 2.92 2.92 2.92 2.92

-8.50 -9.10 3.0 3.0 3.0 3.0 3.0 3.0

-7.0 -7.6 3.04 3.04 3.04 3.04 3.04 3.04

-5.0 -5.6 3.16 3.16 3.16 3.16 3.16 3.16

36

-3.0 -3.70 3.32 3.32 3.32 3.32 3.32 М

0.0 -0.70 3.56 3.56 3.56 3.56 3.56 3.36

3.0 2.20 3.76 3.76 3.76 3.76 3.68 3.36

5.0 4.10 3.88 3.88 3.88 3.88 3.68 3.36

7.0 6.00 4.00 4.00 4.00 3.88 3.68 3.36

9.0 7.90 4.12 4.12 4.00 3.88 3.68 3.36

11 9.80 4.24 4.32 4.00 3.88 3.68 3.36

13 11.80 4.40 4.32 4.00 3.88 3.68 3.36

15 13.70 4.52 4.32 4.00 3.88 3.68 3.36

32

Типоразмер

Технический каталог 2010

Наружная

температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-14.70 -15.00 3.15 3.15 3.15 3.15 3.15 3.15

-12.60 -13.0 3.35 3.35 3.35 3.35 3.35 3.35

-10.50 -11.00 3.50 3.50 3.50 3.50 3.50 3.50

-9.50 -10.00 3.65 3.65 3.65 3.65 3.65 3.65

-8.50 -9.10 3.75 3.75 3.75 3.75 3.75 3.75

-7.0 -7.6 3.80 3.80 3.80 3.80 3.80 3.80

-5.0 -5.6 3.95 3.95 3.95 3.95 3.95 3.95

Температура помещения (°С, DB)

45

-3.0 -3.70 4.15 4.15 4.15 4.15 4.15 4.15

0.0 -0.70 4.45 4.45 4.45 4.45 4.45 4.20

3.0 2.20 4.70 4.70 4.70 4.70 4.60 4.20

5.0 4.10 4.85 4.85 4.85 4.85 4.60 4.20

7.0 6.00 5.0 5.0 5.0 4.85 4.60 4.20

9.0 7.90 5.15 5.15 5.0 4.85 4.60 4.20

11 9.80 5.30 5.30 5.0 4.85 4.60 4.20

13 11.80 5.50 5.40 5.0 4.85 4.60 4.20

15 13.70 5.65 5.40 5.0 4.85 4.60 4.20

-14.70 -15.00 3.97 3.97 3.97 3.97 3.97 3.97

-12.60 -13.0 4.22 4.22 4.22 4.22 4.22 4.22

-10.50 -11.00 4.41 4.41 4.41 4.41 4.41 4.41

-9.50 -10.00 4.60 4.60 4.60 4.60 4.60 4.60

-8.50 -9.10 4.73 4.73 4.73 4.73 4.73 4.73

-7.0 -7.6 4.79 4.79 4.79 4.79 4.79 4.79

-5.0 -5.6 4.98 4.98 4.98 4.98 4.98 4.98

56

-3.0 -3.70 5.23 5.23 5.23 5.23 5.23 5.23

0.0 -0.70 5.61 5.61 5.61 5.61 5.61 5.29

3.0 2.20 5.92 5.92 5.92 5.92 5.80 5.29

5.0 4.10 6.11 6.11 6.11 6.11 5.80 5.29

7.0 6.00 6.30 6.30 6.30 6.11 5.80 5.29

9.0 7.90 6.49 6.49 6.30 6.11 5.80 5.29

11 9.80 6.68 6.68 6.30 6.11 5.80 5.29

13 11.80 6.93 6.80 6.30 6.11 5.80 5.29

15 13.70 7.12 6.80 6.30 6.11 5.80 5.29

33

Мультизональные системы Lessar LMV

Габаритные размеры

LSM-H22B4CDA2 LSM-H28B4CDA2 LSM-H36B4CDA2 LSM-H45B4CDA2 LSM-H56B4CDA2

Электронный
расширительный

120

вентиль

Подключение

фреонопровода

и отвода конденсата

650(панель)

611(края кронштейнов)

600(отверстие в потолке)

580(корпус)

401(кронштейны)

580(корпус)

67

A

Потолок

28.5 422

600(отверстие в потолке)

650(Панель)

Электрическая схема

LSM-H22B4CDA2 LSM-H28B4CDA2 LSM-H36B4CDA2

функции

переключателей

ENC2S3DIP - переключа-

тель

0~F относится к ENC2, а ON/OFF к S3,
означает адрес различных блоков

S1

DIP - переключа-

S2

тель

0~F относится к S2, а ON/OFF к S1, озна
чает адрес различных блоков

ENC1 Мощность

0 2.2 кВт

1 2.8 кВт

2 3.6 кВт

3 4.5 кВт

4 5.6 кВт

5 7.1 кВт

6

7

8

9

8.0 кВт

9.0 кВт

10.5 кВт

14.0 кВт

16.0 кВт

адрес
наружного
блока

адрес для
CCM

красный

Корпус

Гайка

600

вид А

Код Наименование
FM

вентилятор
конденсатор

C

мотор жалюзи

GM
DM

помпа
трансформатор

TR
T1

датчик темп. воздуха
датчик темп. трубы

T2B
T2

датчик ср. темп.
электронный
расширительный

PMV

вентиль
датчик уровня воды

CS

Подвес

285

Панель

LSM-H45B4CDA2 LSM-H56B4CDA2

функции

переключателей

ENC2S1DIP - переключа-

тель

0~F относится к ENC2, а ON/OFF к S3,
означает адрес различных блоков

S1

DIP - переключа-

S2

тель

0~F относится к S2, а ON/OFF к S1, озна
чает адрес различных блоков

ENC1 Мощность

0 2.2 кВт

1 2.8 кВт

2 3.6 кВт

34.5 кВт

45.6 кВт

57.1 кВт

6

7

8

9

8.0 кВт

9.0 кВт

10.5 кВт

14.0 кВт

16.0 кВт

адрес
наружного
блока

адрес для
CCM

черный

черный

34

Наименование

Код
FM

вентилятор

C

конденсатор

GM

мотор жалюзи

DM

помпа

TR

трансформатор

T1

датчик темп. воздуха
датчик темп. трубы

T2B
T2

датчик ср. темп.
электронный
расширительный

PMV

вентиль

CS

датчик уровня воды

Технический каталог 2010

Схема холодильного контура

LSM-H22B4СDA2 LSM-H28B4CDA2 LSM-H36B4CDA2 LSM-H45B4CDA2 LSM-H56B4СDA2

Уровень шума

Условия теста

1м

микрофон

Model

Высокая Средняя Низкая

LSM-H22B4СDA2 38 36 34

LSM-H28B4СDA2 38 36 34

LSM-H36B4СDA2 38 36 34

LSM-H45B4СDA2 38 36 34

LSM-H56B4СDA2 38 36 34

Скорость

35

Распределение скорости и температуры

Поток воздуха под углом 60°
Скорость воздушного потока

Температура

Мультизональные системы Lessar LMV

Функциональные узлы и устройства защиты

Модель LSM-H(22,28,36,45,56)B4СDA2

Плавкий предохранитель платы РСВ 5A

Устройства защиты

Функциональный узел

Тепловая защита двигателя венти-

лятора BW130 °С

Электронный расширительный

клапан

DZJLBJ03-C

Примечание:

BW130 С – отключение при 130С±15С и восстановление работы при 85С±15С

Дополнительные опции (приобретаются отдельно)

№ Наименование

1 ИК-пульт управления

2 Центральный пульт управления

3 Модуль чтения карт для гостиниц

36

Запасные части

LSM-H22B4СDA2 LSM-H28B4СDA2 LSM-H36B4СDA2

Технический каталог 2010

ytitnauQ emaN traP .oN ytitnauQ emaN traP .oN

revoc xob traP-E 11 1 rotom gniwS2.62

1 tekcarb pmup niarD 21 1 y'ssa nap eganiarD 1

1 pmup niarD 31 1 naf lagufirtneC 2

1 y'ssa draobpalc thgiR 41 4 tekcarb noitallatsnI 3

1 draob noititraP 51 1 regnah gnixif rotaropavE 4

1 y'ssa draob gnixif rotaropavE 61 1 rotoM 5

1 y'ssa rotaropavE 71 1 esab rotoM 6

1 rosnes erutarepmeT 81 1 y'ssa esaB 7

1 y'ssa rosnes pmet mooR 91 1 draoB 8

1 y'ssa rosnes erutarepmeT 02 1 y'ssa draob delaeS 9

1 y'ssa tekcarb rellortnoc etomeR 12 1 y'ssa trap-E 01

1 y'ssa rosnes level retaW 22 1 xob straP-E 1.01

1 rellortnoc etomeR 32 1 y'ssa draob lortnoc niaM 2.01

1 y'ssa epip gnitcennoC 42 1 remrofsnarT 3.01

1 y'ssa elttorht cirtcelE 52 1 p2 ,tnioj eriW 4.01

1 y'ssa lenaP 62 1 roticapac rotoM 5.01

1 draob yalpsiD1.62 1 tnioj eriW 6.01

37

LSM-H45B4СDA2

Мультизональные системы Lessar LMV

1

Panel ass'y

1.1

Swing motor

1.2

Display board ass'y

2

Drainage pan ass'y

3

Centrifugal fan 

4

Installation bracket 

5

Evaporator fixing hanger

6

Motor

7

Motor base

8

'

ytitnauQ emaN traP .oN ytitnauQ emaN traP .oN

1 14

1 15

1 16

1 17

1 18

4 19

1 20

1 21

1 22

1 23

Drain pump 

Right clapboard ass'y

Partition board

Evaporator fixing board ass'y

Evaporator ass'y

Temperature sensor 

Room temp sensor ass'y

Transformer

Motor capacitor

'

1

1

1

1

1

1

1

1

1

1

38

LSM-H56B4СDA2

Технический каталог 2010

ytitnauQ emaN traP .oN ytitnauQ emaN traP .oN

revoc xob traP-E 11 1 rotom gniwS2.62

1 tekcarb pmup niarD 21 1 y'ssa nap eganiarD 1

1 pmup niarD 31 1 naf lagufirtneC 2

1 y'ssa draobpalc thgiR 41 4 tekcarb noitallatsnI 3

1 draob noititraP 51 1 regnah gnixif rotaropavE 4

1 y'ssa draob gnixif rotaropavE 61 1 rotoM 5

1 y'ssa rotaropavE 71 1 esab rotoM 6

1 rosnes erutarepmeT 81 1 y'ssa esaB 7

1 y'ssa rosnes pmet mooR 91 1 draoB 8

1 y'ssa rosnes erutarepmeT 02 1 y'ssa draob delaeS 9

1 y'ssa tekcarb rellortnoc etomeR 12 1 y'ssa trap-E 01

1 y'ssa rosnes level retaW 22 1 xob straP-E 1.01

1 rellortnoc etomeR 32 1 y'ssa draob lortnoc niaM 2.01

1 y'ssa epip gnitcennoC 42 1 remrofsnarT 3.01

1 y'ssa elttorht cirtcelE 52 1 p2 ,tnioj eriW 4.01

1 y'ssa lenaP 62 1 roticapac rotoM 5.01

1 draob yalpsiD1.62 1 tnioj eriW 6.01

39

Четырехпоточные кассетные блоки

Технический каталог 2010

Основные особенности

Низкий уровень шума
Обтекаемая форма панели обеспечивает плавное распределение воздушного потока
Создает естественные и комфортабельные условия окружающей среды в помещении

Эффективное охлаждение
Равномерное, быстрое охлаждение, регулируемое в широком диапазоне температур
4 скорости вращения вентилятора создают оптимальный воздушный поток
Четырехстороння подача воздуха позволяет сделать равномерный теплообмен по всем зонам помеще­ния

3D вентилятор
Снижает сопротивление проходящего воздушного потока
Равномерная подача воздуха через теплообменник

Возможность подачи свежего воздуха

подача свежего
воздуха

41

Мультизональные системы Lessar LMV

Помпа отвода конденсата поднимает воду на высоту до 750мм

750мм

Малая высота корпуса облегчает выбор места установки.
Модели LSM-H28B4DA2, LSM-H36B4DA2, LSM-H45B4DA2, LSM-H56B4DA2, LSM-H71B4DA2,
LSM-H80B4DA2 - 230мм
Модели LSM-H90B4DA2, LSM-H100B4DA2, LSM-H112B4D2 - 300мм

230мм

Сменные цветные панели
кассетные блоки имеют опциональные сменные лицевые панели. Кроме традиционного белого цвета
есть возможность заказать как опцию панель голубого, черного и серого цветов.

Угол открытия жалюзи
В панели установлены два мотора привода жалюзи. Каждый привод управляет двумя жалюзи с раз­личным углом открытия. Одни жалюзи работают с углом открытия 40-42 градуса, другие 37-38.

Увеличенное число ребер жесткости лицевой панели снижает ее деформацию и улучшает прилегание
кромки панели к поверхности потолка.

42

Технический каталог 2010

Новый дизайн окна подачи воздуха повышает комфортность использования, предотвращает образова­ние капель конденсата на поверхности панели.
Дополнительное ребро помогает избежать воздействия прямого потока холодного воздуха на челове­ка .

дополнительное
ребро

Цифровой дисплей показывает режим работы и код ошибки, что делает использование и обслужива­ние системы более удобным и понятным.

Предусмотрено место для подключения воздуховода для отвода воздуха в соседнее помещение или в
другую точку подачи воздуха.

для канала
отвода воздуха

43

Мультизональные системы Lessar LMV

Спецификация

Модель LSM-H28B4DA2 LSM-H36B4DA2 LSM-H45B4DA2

Электропитание 220В ~50Гц

Охлаждение Холодопроизводительность кВт 2,8 3,6 4,5

Потребляемая мощность Вт 90 90 90

Рабочий ток А 0,4 0,4 0,4

Обогрев Теплопроизводительность кВт 3,2 4,0 5,0

Потребляемая мощность Вт 90 90 90

Рабочий ток А 0,4 0,4 0,4

Вентилятор внутрен-

него блока

Скорость вращения (выс/сред/низ) об/мин 700/550/480/410 700/550/480/410 700/550/480/410

Теплообменник Количество рядов 112

Шаг между трубами(a) x шаг между

Расстояние между пластинами мм 1,5 1,5 1,5

Объем воздуха (высокая/средняя/низкая) м

Уровень шума дБ(А) 42/38/35 42/38/35 42/38/35

Внутренний блок Габаритные размеры мм 840×230×840 840×230×840 840×230×840

Панель Габаритные размеры мм 950×46 × 950 950×46×950 950×46×950

Хладагент R410A R410A R410A

Расширительный

вентиль

Расчетное давление МПа 4,2/2,0 4,2/2,0 4,2/2,0

Размеру трубопровода Жидкость/Газ мм Ø6,35/Ø12,7 Ø6,35/Ø12,7 Ø6,35/Ø12,7

Сечение провода Линия питания мм

Диаметр патрубка отвода конденсата мм Ø32 Ø32 Ø32

Диапазон рабочих температур °С 17~30 17~30 17~30

Рекомендуемая площадь помещения м 12-15 16-20 21-25

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в помеще­нии 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С по
сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

Модель YDK60-6F YDK60-6F YDK-60-6F

Тип АС мотор АС мотор АС мотор

Марка Welling Welling Welling

Потребляемая мощность Вт 98/85/75/70 98/85/75/70 98/85/75/70

Конденсатор мкФ/В 3/450 3/450 3/450

рядами(b)

Тип оребрения Гидрофильный алюминий

Тип и диаметр

Габаритные размеры мм 1959,4×168×13,37 1959,4×168×13,37 1959,4×168×26,74

Количество контуров 448

Размеры упаковки мм 955х247х955 955х247х955 955х247х955

Вес нетто/брутто кг 24/30 24/30 26/32

Размеры упаковки мм 1035×90×1035 1035×90×1035 1035×90×1035

Вес нетто/брутто мм 6/9 6/9 6/9

Сигнальная линия мм

труб мм Ø7 с внутренней насечкой

Тип Электронный расширительный вентиль

мм 21×13,37 21×13,37 21×13,37

3

/ч 950/800/650 950/800/650 950/800/650

2

2

3 × 2,5 3 × 2,5 3 × 2,5

3 × 1,0 3 × 1,0 3 × 1,0

44

Технический каталог 2010

Модель LSM-H56B4DA2 LSM-H71B4DA2 LSM-H80B4DA2

Электропитание 220В ~50Гц

Охлаждение Холодопроизводительность кВт 5,6 7,1 8,0

Потребляемая мощность Вт 90 115 115

Рабочий ток А 0,4 0,5 0,5

Обогрев Теплопроизводительность кВт 6,3 8,0 9,0

Потребляемая мощность Вт 90 115 115

Рабочий ток А 0,4 0,5 0,5

Вентилятор внутрен-

него блока

Скорость вращения (выс/сред/низ) об/мин 700/550/480/410 800/670/550/400 800/670/550/40

Теплообменник Количество рядов 222

Шаг между трубами(a) x шаг между

Расстояние между пластинами мм 1,5 1,5 1,5

Объем воздуха (высокая/средняя/низкая) м

Уровень шума дБ(А) 42/38/35 45/42/39 45/42/39

Внутренний блок Габаритные размеры мм 840×230×840 840×230×840 840×230×840

Панель Габаритные размеры мм 950×46×950 950×46×950 950×46×950

Хладагент R410A R410A R410A

Расширительный

вентиль

Расчетное давление МПа 4,2/2,0 4,2/2,0 4,2/2,0

Размеру трубопровода Жидкость/Газ мм Ø9,53/Ø15,88 Ø9,53/Ø15,88 Ø9,53/Ø15,88

Сечение провода Линия питания мм

Диаметр патрубка отвода конденсата мм Ø32 Ø32 Ø32

Диапазон рабочих температур °С 17~30 17~30 17~30

Рекомендуемая площадь помещения м 27-31 35-40 39-44

Модель YDK60-6F YDK80-6Е YDK80-6Е

Тип АС мотор АС мотор АС мотор

Марка Welling Welling Welling

Потребляемая мощность Вт 98/85/75/70 120/110/100/90 120/110/100/90

Конденсатор мкФ/В 3/450 3,5/450 3,5/450

рядами(b)

Тип оребрения Гидрофильный алюминий

и диаметр труб мм Ø7 с внутренней насечкой

Тип

Габаритные размеры мм 1959,4×168×26,74 1959,4×168×26,74 1959,4×168×26,74

Количество контуров 888

Размеры упаковки мм 955×247×955 955×247×955 955×247×955

Вес нетто/брутто кг 26/32 26/32 26/32

Размеры упаковки мм 1035×90×1035 1035 × 90×1035 1035×90×1035

Вес нетто/брутто мм 6/9 6/9 6/9

Тип Электронный расширительный вентиль

Сигнальная линия мм

мм 21×13,37 21×13,37 21×13,37

3

/ч 950/800/650 1220/1010/820 1220/1010/820

2

2

3 × 2,5 3 × 2,5 3 × 2,5

3 × 1,0 3 × 1,0 3 × 1,0

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в помеще­нии 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С по
сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

45

Мультизональные системы Lessar LMV

Модель LSM-H90B4DA2 LSM-H100B4DA2

Электропитание 220В ~50Гц

Охлаждение Холодопроизводительность кВт 9,0 10,0

Потребляемая мощность Вт 160 160

Рабочий ток А 0,7 0,7

Обогрев Теплопроизводительность кВт 10,0 11,0

Потребляемая мощность Вт 160 160

Рабочий ток А 0,7 0,7

Вентилятор внутрен-

него блока

Скорость вращения (выс/сред/низ) об/мин 840/770/640/550 840/770/640/550

Теплообменник Количество рядов 22

Шаг между трубами(a) x шаг между

Расстояние между пластинами мм 1,5 1,5

Объем воздуха (высокая/средняя/низкая) м

Уровень шума дБ(А) 48/45/43 48/45/43

Внутренний блок Габаритные размеры мм 840×300×840 840×300×840

Панель Габаритные размеры мм 950×46×950 950×46×950

Хладагент R410A R410A

Расширительный

вентиль

Расчетное давление МПа 4,2/2,0 4,2/2,0

Размеру трубопровода Жидкость/Газ мм Ø9,53/Ø15,88 Ø9,53/Ø15,88

Сечение провода Линия питания мм

Диаметр патрубка отвода конденсата мм Ø32 Ø32

Диапазон рабочих температур °С 17~30 17~30

Рекомендуемая площадь помещения м 45-49 50-56

Модель YDK90-6Е YDK90-6Е

Тип АС мотор АС мотор

Марка Welling Welling

Потребляемая мощность Вт 165/143/114/93 165/143/114/93

Конденсатор мкФ/В 3,5/450 3,5/450

рядами(b)

Тип оребрения Гидрофильный алюминий

диаметр труб мм Ø7 с внутренней насечкой

Тип и

Габаритные размеры мм 1959,4×252×26,74 1959,4×252×26,74

Количество контуров 88

Размеры упаковки мм 955×317×955 955×317×955

Вес нетто/брутто кг 32/39 32/39

Размеры упаковки мм 1035×90×1035 1035×90×1035

Вес нетто/брутто мм 6/9 6/9

Тип Электронный расширительный вентиль

Сигнальная линия мм

мм 21×13,37 21×13,37

3

/ч 1540/1300/1120 1540/1300/1120

2

2

3 × 2,5 3 × 2,5

3 × 1,0 3 × 1,0

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в помеще­нии 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С по
сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

46

Технический каталог 2010

Модель LSM-H112B4DA2 LSM-H140B4DA2

Электропитание 220В ~50Гц

Охлаждение Холодопроизводительность кВт 11,2 14.0

Потребляемая мощность Вт 160 180

Рабочий ток А 0,7 0,8

Обогрев Теплопроизводительность кВт 12,5 15

Потребляемая мощность Вт 160 180

Рабочий ток А 0,7 0,8

Вентилятор внутрен-

него блока

Скорость вращения (выс/сред/низ) об/мин 840/770/640/550 820/750/620

Теплообменник Количество рядов 22

Шаг между трубами(a) x шаг между

Расстояние между пластинами мм 1,5 1,5

Объем воздуха (высокая/средняя/низкая) м

Уровень шума дБ(А) 48/45/43 50/47/44

Внутренний блок Габаритные размеры мм 840×300×840 840×300×840

Панель Габаритные размеры мм 950×46×950 950×46×950

Хладагент R410A R410A

Расширительный

вентиль

Расчетное давление МПа 4,2/2,0 4,2/2,0

Размеру трубопровода Жидкость/Газ мм Ø9,53/Ø15,88 Ø9,53/Ø15,88

Сечение провода Линия питания мм

Диаметр патрубка отвода конденсата мм Ø32 Ø32

Диапазон рабочих температур °С 17~30 17~30

Рекомендуемая площадь помещения м 56-62 60-80

Модель YDK90-6Е YDK90-6Е-1

Тип АС мотор АС мотор

Марка Welling Welling

Потребляемая мощность Вт 165/143/114/93 204/175/140/120

Конденсатор мкФ/В 3,5/450 4

рядами(b)

Тип оребрения Гидрофильный алюминий

диаметр труб мм Ø7 с внутренней насечкой

Тип и

Габаритные размеры мм 1959,4×252×25,4 1959,4×252×25,4

Количество контуров 88

Размеры упаковки мм 955×317×955 955×317×955

Вес нетто/брутто кг 32/39 32/39

Размеры упаковки мм 1035×90×1035 1035×90×1035

Вес нетто/брутто мм 6/9 6/9

Тип Электронный расширительный вентиль

Сигнальная линия мм

мм 21×13,37 21×13,37

3

/ч 1540/1300/1120 1800/1500/1280

2

2

3 × 2,5 3 × 2,5

3 × 1,0 3 × 1,0

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

Габаритные размеры

47

Мультизональные системы Lessar LMV

LSM-H28B4DA2, LSM-H36B4DA2, LSM-H45B4DA2, LSM-H56B4DA2, LSM-H71B4DA2,
LSM-H80B4DA2

230

Подключение фреонопровода

отвод конденсата Ø32мм

Подключение фреонопровода

сторона газа

сторона жидкости

170

Ø 75 подача

свежего воздуха

LSM-H90B4DA2, LSM-H100B4DA2, LSM-H112B4DA2, LSM-H140B4DA2

300

190

Ø 75 подача

свежего воздуха

Подключение фреонопровода

Подключение фреонопровода

отвод конденсата Ø32мм

сторона газа

сторона жидкости

Сервисное пространство

Перед установкой блока необходимо убедиться, что:
Блок можно установить с сохранением необходимого сервисного пространства
Потолок горизонтальный
Ничего не препятствует забору и подаче воздуха в блок и из него
Воздушный поток нормально циркулирует в помещении
Подключение фреонопровода и трубопровода отвода конденсата ничем не затруднено
Нагревательные приборы не влияют на оборудование, и не препятствуют его корректной работе

ÅÅ

Çľ¾

Çľ¾

ÅÅ

ÅÅ

¾¾ÄÇ



¨ÇÄ

ÅÅ

Å

¾¾

Å

ÄÇ

48

¾¾ÄÇ



Çľ¾

ÅÅ

Гидравлическая схема

Вентилятор

T2B

Технический каталог 2010

соединительный
патрубок

T1

теплообменник

Схема электрических соединений

T2

газ

соединительный
патрубок

жидкость

соединительный
патрубок

жидкость

EXV

ДИСПЛЕЙ

ПЛАТА ЭЛЕКТРОННАЯ

белый

черный

синийкрасный

коричневый

ж/з

220В~

питание

белый

белый

ж/з

к наружному блоку

(экранированный кабель)

Таблица производительности

Охлаждение
TC: полная производительность SHC: явная производительность

черный

желтый

серый

белый

черный

синий

черный

к центральному пульту

(экранированный кабель)

49

Типоразмер

28

36

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.7 2.1

12 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.1

14 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.1

16 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.6 2.0

18 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.5 2.0

20 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.5 2.0

21 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.3 2.1 3.4 1.9

23 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.1 3.4 1.9

25 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.0 3.3 1.9

27 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.2 2.0 3.3 1.9

29 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.2 1.9

31 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.2 1.9

33 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.2 3.1 2.0 3.1 2.0

35 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.1 2.9 1.9 3.1 2.0

37 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.1 2.9 1.9 2.9 1.9

39 1.9 1.8 2.3 1.9 2.7 2.0 2.8 2.0 2.9 2.0 2.9 1.9 2.9 1.9

10 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.8 2.8

12 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.8 2.8

14 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.8 2.7

16 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.5 2.7

18 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.5 2.7

20 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

21 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

23 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.2 2.8 4.4 2.7

25 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.1 2.7 4.2 2.6

27 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.1 2.7 4.2 2.6

29 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.1 2.5

31 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.1 2.4

33 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.9 2.7 4.0 2.6 4.0 2.4

35 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.6 4.0 2.4

37 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.6 3.9 2.3

39 2.4 2.2 3.0 2.5 3.3 2.7 3.6 2.7 3.7 2.6 3.9 2.7 3.9 2.4

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

50

Типоразмер

45

56

Технический каталог 2010

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.9 3.4

12 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.9 3.4

14 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.8 3.3

16 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.6 3.2

18 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.6 3.2

20 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.5 3.2

21 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.4 3.1

23 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.4 3.1

25 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.2 5.3 3.0

27 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.4 3.0 5.3 3.0

29 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.0 3.0 5.1 2.9

31 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 5.1 3.0

33 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 4.9 2.9

35 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.8 3.3 5.3 3.5 4.8 2.8

37 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.6 3.2 4.8 3.1 4.8 2.9

39 3.1 2.6 3.6 2.9 4.2 3.1 4.5 3.2 4.6 3.2 4.8 3.1 4.8 2.9

10 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.3 4.1

12 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.3 4.1

14 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.2 4.1

16 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 6.9 4.0

18 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.1 4.1

20 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.1 4.1

21 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 7.0 4.1

23 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.6 4.6 6.9 4.0

25 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.5 4.1 6.8 3.9

27 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.4 4.0 6.5 3.8

29 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.3 4.0 6.4 3.7

31 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.2 3.9 6.3 3.7

33 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 6.0 3.8 6.3 3.7

35 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 4.0 5.9 3.7 6.2 3.6

37 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 6.0 5.9 5.9 3.9 6.1 3.5

39 3.9 3.2 4.6 3.5 5.2 3.9 5.6 4.0 5.7 3.8 5.8 3.8 6.0 3.5

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

51

Типоразмер

71

80

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная тем-

пература

(°C, DB)

10 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 9.2 4.9

12 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 9.1 4.8

14 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 9.0 4.8

16 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.9 4.7

18 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.7 4.7

20 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.5 4.6

21 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.4 4.5

23 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.3 4.5

25 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.4 4.9 8.2 4.4

27 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.1 4.9 8.2 4.4

29 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 8.0 4.8 8.1 4.5

31 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 7.9 4.7 7.8 4.4

33 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 7.8 4.7 7.8 4.4

35 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 7.6 4.6 7.7 4.3

37 5.0 3.8 5.8 4.2 6.7 4.6 7.1 4.7 7.5 4.8 7.5 4.5 7.6 4.3

39 5.0 3.8 5.8 4.2 6.7 4.6 8.0 5.5 7.5 4.8 7.4 4.4 7.6 4.3

10 5.5 4.4 6.6 4.9 7.1 4.7 8.0 5.5 8.4 5.4 9.4 5.5 10.4 5.6

12 5.5 4.4 6.6 4.9 7.1 4.7 8.0 5.5 8.4 5.4 9.4 5.5 10.2 5.5

14 5.5 4.4 6.6 4.9 7.1 4.7 8.0 5.5 8.4 5.4 9.4 5.5 10.2 5.5

16 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 10.0 5.4

18 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.8 5.3

20 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.6 5.2

21 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.4 5.1

23 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.4 5.1

25 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.3 5.0

27 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.1 5.3 9.2 5.1

29 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 9.0 5.3 9.1 5.0

31 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.9 5.2 8.8 4.8

33 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.8 5.2 8.8 4.8

35 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.6 5.1 8.6 4.8

37 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.3 5.4 8.4 5.0 8.6 4.9

39 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.1 5.3 8.3 5.0 8.6 4.9

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

52

restructing

90

100

Технический каталог 2010

Температура помещения (°С, WB)

Наружная тем-

пература

(°C, DB)

10 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.7 6.6

12 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.5 6.5

14 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.4 6.4

16 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.3 6.3

18 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 11.0 6.3

20 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.8 6.2

21 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.6 6.1

23 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.5 6.0

25 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.6 6.6 10.4 6.0

27 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.3 6.4 10.4 5.9

29 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.1 6.2 10.3 5.8

31 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 10.0 6.2 9.9 5.7

33 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.6 6.5 9.9 6.1 9.9 5.7

35 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.5 6.5 9.6 6.0 9.7 5.7

37 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.3 6.3 9.5 5.9 9.6 5.8

39 6.2 5.3 7.3 5.8 8.4 6.3 9.0 6.4 9.2 6.2 9.4 5.8 9.6 5.8

10 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 13.0 7.3

12 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.8 7.2

14 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.7 7.1

16 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.5 7.0

18 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.2 6.8

20 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.0 6.7

21 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 11.8 6.6

23 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.7 7.3 11.7 6.6

25 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.6 7.2 11.6 6.5

27 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.5 7.1 11.5 6.6

29 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.4 7.1 11.4 6.5

31 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.3 7.0 11.0 6.3

33 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.2 6.9 11.0 6.3

35 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.5 6.9 10.8 6.7 10.8 6.3

37 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.4 6.9 10.8 6.7 10.7 6.2

39 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.2 6.7 10.4 6.6 10.7 6.3

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

53

Типоразмер

112

140

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная тем-

пература

(°C, DB)

10.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 15.5 9.0

12.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.4 8.4

14.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.2 8.2

16.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.1 8.2

18.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 14.0 8.1

20.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 13.9 8.1

21.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.3 8.3 13.8 8.0

23.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.1 8.1 13.7 7.9

25.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 13.0 8.1 13.6 7.9

27.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.9 8.0 13.4 7.8

29.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.8 7.9 13.3 7.9

31.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.7 7.8 12.8 7.5

33.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.9 8.1 12.5 7.8 12.5 7.4

35.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.8 8.0 12.4 7.7 12.3 7.3

37.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.6 7.9 12.3 7.6 12.1 7.1

39.0 7.7 6.4 9.1 7.1 10.5 7.7 11.2 7.8 11.4 7.8 12.2 7.6 11.9 7.1

10.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 18.2 10.2

12.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.9 10

14.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.8 10

16.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.5 9.8

18.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 17.1 9.6

20.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.7 10.2 16.8 9.4

23.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.4 10.2 16.4 9.2

25.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.2 10.1 16.2 9.1

27.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16.1 10 16.1 9.2

29.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 16 9.9 16 9.1

31.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 15.8 9.8 15.4 8.8

33.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.8 9.8 15.7 9.7 15.4 8.8

35.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.7 9.7 15.1 9.4 15.1 8.8

37.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.6 9.6 15.1 9.4 15 8.7

39.0 9.7 7.8 11.3 8.6 13.2 9.6 14.0 9.8 14.3 9.4 14.6 9.2 15 8.8

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

54

Обогрев
TC: полная производительность

Наружная температура

Типоразмер

DB WB

-15.00 -14.70 2.02 2.02 2.02 2.02 2.02 2.02

-13.00 -12.60 2.14 2.14 2.14 2.14 2.14 2.14

-11.00 -10.50 2.24 2.24 2.24 2.24 2.24 2.24

-10.00 -9.50 2.34 2.34 2.34 2.34 2.34 2.34

-9.10 -8.50 2.40 2.40 2.40 2.40 2.40 2.40

-7.60 -7.00 2.43 2.43 2.43 2.43 2.43 2.43

-5.60 -5.00 2.53 2.53 2.53 2.53 2.53 2.53

-3.70 -3.00 2.66 2.66 2.66 2.66 2.66 2.66

28

-0.70 0.00 2.85 2.85 2.85 2.85 2.85 2.69

2.20 3.00 3.01 3.01 3.01 3.01 2.94 2.69

4.10 5.00 3.10 3.10 3.10 3.10 2.94 2.69

6.00 7.00 3.20 3.20 3.20 3.10 2.94 2.69

7.90 9.00 3.30 3.30 2.93 3.10 2.94 2.69

9.80 11.00 3.39 3.39 3.20 3.10 2.94 2.69

11.80 13.00 3.52 3.46 3.20 3.10 2.94 2.69

13.70 15.00 3.62 3.46 3.20 3.10 2.94 2.69

-15.00 -14.70 2.52 2.52 2.52 2.52 2.52 2.52

-13.00 -12.60 2.68 2.68 2.68 2.68 2.68 2.68

-11.00 -10.50 2.80 2.80 2.80 2.80 2.80 2.80

-10.00 -9.50 2.92 2.92 2.92 2.92 2.92 2.92

-9.10 -8.50 3.00 3.00 3.00 3.00 3.00 3.00

-7.60 -7.00 3.04 3.04 3.04 3.04 3.04 3.04

-5.60 -5.00 3.16 3.16 3.16 3.16 3.16 3.16

-3.70 -3.00 3.32 3.32 3.32 3.32 3.32 3.32

36

-0.70 0.00 3.56 3.56 3.56 3.56 3.56 3.36

2.20 3.00 3.76 3.76 3.76 3.76 3.68 3.36

4.10 5.00 3.88 3.88 3.88 3.88 3.68 3.36

6.00 7.00 4.00 4.00 4.00 3.88 3.68 3.36

7.90 9.00 4.12 4.12 2.93 3.88 3.68 3.36

9.80 11.00 4.24 4.24 4.00 3.88 3.68 3.36

11.80 13.00 4.40 4.32 4.00 3.88 3.68 3.36

13.70 15.00 4.52 4.32 4.00 3.88 3.68 3.36

Технический каталог 2010

Температура помещения (°С, DB)

14 16 18 20 22 24

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

55

Типоразмер

45

56

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-15.00 -14.70 3.15 3.15 3.15 3.15 3.15 3.15

-13.00 -12.60 3.35 3.35 3.35 3.35 3.35 3.35

-11.00 -10.50 3.50 3.50 3.50 3.50 3.50 3.50

-10.00 -9.50 3.65 3.65 3.65 3.65 3.65 3.65

-9.10 -8.50 3.75 3.75 3.75 3.75 3.75 3.75

-7.60 -7.00 3.80 3.80 3.80 3.80 3.80 3.80

-5.60 -5.00 3.95 3.95 3.95 3.95 3.95 3.95

-3.70 -3.00 4.15 4.15 4.15 4.15 4.15 4.15

-0.70 0.00 4.45 4.45 4.45 4.45 4.45 4.20

2.20 3.00 4.70 4.70 4.70 4.70 4.60 4.20

4.10 5.00 4.85 4.85 4.85 4.85 4.60 4.20

6.00 7.00 5.00 5.00 5.00 4.85 4.60 4.20

7.90 9.00 5.15 5.15 2.93 4.85 4.60 4.20

9.80 11.00 5.30 5.30 5.00 4.85 4.60 4.20

11.80 13.00 5.50 5.40 5.00 4.85 4.60 4.20

13.70 15.00 5.65 5.40 5.00 4.85 4.60 4.20

-15.00 -14.70 3.97 3.97 3.97 3.97 3.97 3.97

-13.00 -12.60 4.22 4.22 4.22 4.22 4.22 4.22

-11.00 -10.50 4.41 4.41 4.41 4.41 4.41 4.41

-10.00 -9.50 4.60 4.60 4.60 4.60 4.60 4.60

-9.10 -8.50 4.73 4.73 4.73 4.73 4.73 4.73

-7.60 -7.00 4.79 4.79 4.79 4.79 4.79 4.79

-5.60 -5.00 4.98 4.98 4.98 4.98 4.98 4.98

-3.70 -3.00 5.23 5.23 5.23 5.23 5.23 5.23

-0.70 0.00 5.61 5.61 5.61 5.61 5.61 5.29

2.20 3.00 5.92 5.92 5.92 5.92 5.80 5.29

4.10 5.00 6.11 6.11 6.11 6.11 5.80 5.29

6.00 7.00 6.30 6.30 6.30 6.11 5.80 5.29

7.90 9.00 6.49 6.49 2.93 6.11 5.80 5.29

9.80 11.00 6.68 6.68 6.30 6.11 5.80 5.29

11.80 13.00 6.93 6.80 6.30 6.11 5.80 5.29

13.70 15.00 7.12 6.80 6.30 6.11 5.80 5.29

56

Типоразмер

71

80

Технический каталог 2010

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-15.00 -14.70 5.04 5.04 5.04 5.04 5.04 5.04

-13.00 -12.60 5.36 5.36 5.36 5.36 5.36 5.36

-11.00 -10.50 5.60 5.60 5.60 5.60 5.60 5.60

-10.00 -9.50 5.84 5.84 5.84 5.84 5.84 5.84

-9.10 -8.50 6.00 6.00 6.00 6.00 6.00 6.00

-7.60 -7.00 6.08 6.08 6.08 6.08 6.08 6.08

-5.60 -5.00 6.32 6.32 6.32 6.32 6.32 6.32

-3.70 -3.00 6.64 6.64 6.64 6.64 6.64 6.64

-0.70 0.00 7.12 7.12 7.12 7.12 7.12 6.72

2.20 3.00 7.52 7.52 7.52 7.52 7.36 6.72

4.10 5.00 7.76 7.76 7.76 7.76 7.36 6.72

6.00 7.00 8.00 8.00 8.00 7.76 7.36 6.72

7.90 9.00 8.24 8.24 2.93 7.76 7.36 6.72

9.80 11.00 8.48 8.48 8.00 7.76 7.36 6.72

11.80 13.00 8.80 8.64 8.00 7.76 7.36 6.72

13.70 15.00 9.04 8.64 8.00 7.76 7.36 6.72

-15.00 -14.70 5.67 5.67 5.67 5.67 5.67 5.67

-13.00 -12.60 6.03 6.03 6.03 6.03 6.03 6.03

-11.00 -10.50 6.30 6.30 6.30 6.30 6.30 6.30

-10.00 -9.50 6.57 6.57 6.57 6.57 6.57 6.57

-9.10 -8.50 6.75 6.75 6.75 6.75 6.75 6.75

-7.60 -7.00 6.84 6.84 6.84 6.84 6.84 6.84

-5.60 -5.00 7.11 7.11 7.11 7.11 7.11 7.11

-3.70 -3.00 7.47 7.47 7.47 7.47 7.47 7.47

-0.70 0.00 8.01 8.01 8.01 8.01 8.01 7.56

2.20 3.00 8.46 8.46 8.46 8.46 8.28 7.56

4.10 5.00 8.73 8.73 8.73 8.73 8.28 7.56

6.00 7.00 9.00 9.00 9.00 8.73 8.28 7.56

7.90 9.00 9.27 9.27 2.93 8.73 8.28 7.56

9.80 11.00 9.54 9.54 9.00 8.73 8.28 7.56

11.80 13.00 9.90 9.72 9.00 8.73 8.28 7.56

13.70 15.00 10.17 9.72 9.00 8.73 8.28 7.56

57

Типоразмер

90

100

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-15.00 -14.70 6.30 6.30 6.30 6.30 6.30 6.30

-13.00 -12.60 6.70 6.70 6.70 6.70 6.70 6.70

-11.00 -10.50 7.00 7.00 7.00 7.00 7.00 7.00

-10.00 -9.50 7.30 7.30 7.30 7.30 7.30 7.30

-9.10 -8.50 7.50 7.50 7.50 7.50 7.50 7.50

-7.60 -7.00 7.60 7.60 7.60 7.60 7.60 7.60

-5.60 -5.00 7.90 7.90 7.90 7.90 7.90 7.90

-3.70 -3.00 8.30 8.30 8.30 8.30 8.30 8.30

-0.70 0.00 8.90 8.90 8.90 8.90 8.90 8.40

2.20 3.00 9.40 9.40 9.40 9.40 9.20 8.40

4.10 5.00 9.70 9.70 9.70 9.70 9.20 8.40

6.00 7.00 10.00 10.00 10.00 9.70 9.20 8.40

7.90 9.00 10.30 10.30 2.93 9.70 9.20 8.40

9.80 11.00 10.60 10.60 10.00 9.70 9.20 8.40

11.80 13.00 11.00 10.80 10.00 9.70 9.20 8.40

13.70 15.00 11.30 10.80 10.00 9.70 9.20 8.40

-15.00 -14.70 6.93 6.93 6.93 6.93 6.93 6.93

-13.00 -12.60 7.37 7.37 7.37 7.37 7.37 7.37

-11.00 -10.50 7.70 7.70 7.70 7.70 7.70 7.70

-10.00 -9.50 8.03 8.03 8.03 8.03 8.03 8.03

-9.10 -8.50 8.25 8.25 8.25 8.25 8.25 8.25

-7.60 -7.00 8.36 8.36 8.36 8.36 8.36 8.36

-5.60 -5.00 8.69 8.69 8.69 8.69 8.69 8.69

-3.70 -3.00 9.13 9.13 9.13 9.13 9.13 9.13

-0.70 0.00 9.79 9.79 9.79 9.79 9.79 9.24

2.20 3.00 10.34 10.34 10.34 10.34 10.12 9.24

4.10 5.00 10.67 10.67 10.67 10.67 10.12 9.24

6.00 7.00 11.00 11.00 11.00 10.67 10.12 9.24

7.90 9.00 11.33 11.33 2.93 10.67 10.12 9.24

9.80 11.00 11.66 11.66 11.00 10.67 10.12 9.24

11.80 13.00 12.10 11.88 11.00 10.67 10.12 9.24

13.70 15.00 12.43 11.88 11.00 10.67 10.12 9.24

58

Типоразмер

112

140

Технический каталог 2010

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-15.00 -14.70 7.88 7.88 7.88 7.88 7.88 7.88

-13.00 -12.60 8.38 8.38 8.38 8.38 8.38 8.38

-11.00 -10.50 8.75 8.75 8.75 8.75 8.75 8.75

-10.00 -9.50 9.13 9.13 9.13 9.13 9.13 9.13

-9.10 -8.50 9.38 9.38 9.38 9.38 9.38 9.38

-7.60 -7.00 9.50 9.50 9.50 9.50 9.50 9.50

-5.60 -5.00 9.88 9.88 9.88 9.88 9.88 9.88

-3.70 -3.00 10.38 10.38 10.38 10.38 10.38 10.38

-0.70 0.00 11.13 11.13 11.13 11.13 11.13 10.50

2.20 3.00 11.75 11.75 11.75 11.75 11.50 10.50

4.10 5.00 12.13 12.13 12.13 12.13 11.50 10.50

6.00 7.00 12.50 12.50 12.50 12.13 11.50 10.50

7.90 9.00 12.88 12.88 2.93 12.13 11.50 10.50

9.80 11.00 13.25 13.25 12.50 12.13 11.50 10.50

11.80 13.00 13.75 13.50 12.50 12.13 11.50 10.50

13.70 15.00 14.13 13.50 12.50 12.13 11.50 10.50

-15.00 -14.70 9.8 9.8 9.8 9.8 9.8 9.8

-13.00 -12.60 10.4 10.4 10.4 10.4 10.4 10.4

-11.00 -10.50 10.9 10.9 10.9 10.9 10.9 10.9

-10.00 -9.50 11.3 11.3 11.3 11.3 11.3 11.3

-9.10 -8.50 11.6 11.6 11.6 11.6 11.6 11.6

-7.60 -7.00 11.8 11.8 11.8 11.8 11.8 11.8

-5.60 -5.00 12.3 12.3 12.3 12.3 12.3 12.3

-3.70 -3.00 12.9 12.9 12.9 12.9 12.9 12.9

-0.70 0.00 13.8 13.8 13.8 13.8 13.8 13.0

2.20 3.00 14.6 14.6 14.6 14.6 14.3 13.0

4.10 5.00 15.0 15.0 15.0 15.0 14.3 13.0

6.00 7.00 15.5 15.5 15.5 15.0 14.3 13.0

7.90 9.00 16.0 16.0 15.5 15.0 14.3 13.0

9.80 11.00 16.4 16.4 15.5 15.0 14.3 13.0

11.80 13.00 17.1 16.7 15.5 15.0 14.3 13.0

13.70 15.00 17.5 16.7 15.5 15.0 14.3 13.0

TC: полная производительность

59

Распределение скорости и температуры

Скорость воздушного потока

       

Температура

Мультизональные системы Lessar LMV

       

Уровень шума

Условия теста

1.0м

Микрофон

Модель Уровень шума дБ(А)

Высокая Средняя Низкая

LSM-H28B4DA2~LSM-H56B4DA2 42 38 35

LSM-H71B4DA2~LSM-H80B4DA2 45 42 39

LSM-H90B4DA2~LSM-H112B4DA2 48 45 43

LSM-H140B4DA2 48 45 43

60

Запасные части

Технический каталог 2010

61

Мультизональные системы Lessar LMV

LSM-H28B4DA2, LSM-H36B4DA2, LSM-H45B4DA2, LSM-H56B4DA2, LSM-H71B4DA2, LSM­H80B4DA2

No. Part name Quantity No. Part name Quantity

1

Electric control box head cover I

2

Electric control box head cover II

3

Electric control box assembly of indoor unit

3.1

Electric control box welded assembly

3.2

Voltage transformer

3.3

Indoor temp. sensor subassembly

3.4

Capacitor

3.5

Four sides air outlet indoor main control plate

4

Air inducting coils subassembly

5

Foam subassembly ,drip tray

6

Fan assembly

7

Evaporator fi xing board

8

Evaporator assembly

8.1

Evaporator

8.2

Evaporator output tube assembly

8.3

Evaporator fi lter assembly

8.4

Barrel

9

Front barrier I subassembly

10

Foam seat subassembly

1 14

1 15

1 16

1 17

1 18

1 19

1 20

1 21

1 22

1 23

1 24

1 25

1 26

1 27

1 28

1 29

1 30

1 31

1 32

Plate, wire

Tandem, wire

Bipitch wire clip

Evaporator fi xing hook

Water pump baffl e plate

Water drain pump subassembly

Water pump installation bracket subassembly

Front barrier IV subassembly

Water pump pumping pipe grommet

Fan fi ns

Water fi nder cover subassembly

Front barrier III subassembly

Water pumping connect pipe

Exhalant tube seal plate subassembly

Water pump's rubber pad

Remote controller

Electrical restriction assembly

Liquid level sensor assembly

Connective pipe subassembly of electrical
restriction assembly

11

Front barrier II subassembly

12

Asynchronous dynamo

13

Base pan welded assembly

1 33

1 34

1 35

Pipe temperature sensor subassembly

Pipe temperature sensor

Front panel

LSM-H90B4DA2, LSM-H100B4DA2, LSM-H112B4DA2, LSM-140B4DA2

No. Part name Quantity No. Part name Quantity

1

Electric control box head cover I

2

Electric control box head cover II

3

Electric control box assembly of indoor unit

3.1

Electric control box welded assembly

3.2

Voltage transformer

3.3

Indoor temp. sensor subassembly

3.4

Capacitor

3.5

Four sides air outlet indoor main control plate

4

Air inducting coils subassembly

5

Foam subassembly, drip tray

6

Fan assembly

7

Evaporator fi xing board

8

Evaporator assembly

8.1

Evaporator

8.2

Evaporator output tube assembly

8.3

Evaporator fi lter assembly

8.4

Barrel

9

Front barrier I subassembly

10

Foam seat subassembly

11

Front barrier II subassembly

12

Asynchronous dynamo

13

Base pan welded assembly

14

Plate, wire

1 15

1 16

1 17

1 18

1 19

1 20

1 21

1 22

1 23

1 24

1 25

1 26

1 27

1 28

1 29

1 30

1 31

1 32

Tandem, wire

Bipitch wire clip

Evaporator fi xing hook

Water pump baffl e plate

Water drain pump subassembly

Water pump installation bracket subassembly

Front barrier IV subassembly

Water pump pumping pipe grommet

Fan fi ns

Water fi nder cover subassembly

Front barrier III subassembly

Water pumping connect pipe

Exhalant tube seal plate subassembly

Water pump's rubber pad

Remote controller

Electrical restriction assembly

Liquid level sensor assembly

Connective pipe subassembly of electrical
restriction assembly

1 33

1 34

1 35

1 36

1

Pipe temperature sensor subassembly

Pipe temperature sensor

Front panel

Base pan seat

1

1

1

3

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

3

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

62

Напольно-потолочные блоки

Мультизональные системы Lessar LMV

Особенности

• Удобный монтаж

• Возможность установки в углу помещения

• Автоматическое распределение воздушного потока на широкий угол

• Дренажный насос устанавливается как дополнительная опция

• Низкий уровень шума и компактный размер

• Естественное распределение воздуха

64

Технический каталог 2010

Спецификация

Модель LSM-H36TDA2 LSM-H45TDA2 LSM-H56TDA2 LSM-H71TDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 3,6 4,5 5,6 7,1

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 650/570/500 800/600/500 800/600/500 800/600/500

Уровень шума (Выс/Низк) dB(A) 40/38/36 43/41/38 43/41/38 43/41/38

Внутренний блок

Хладагент

Расширительный вентиль

Расчетное давление

Отвод конденсата мм Ø25 Ø25 Ø25 Ø25

Размеры трубопро­вода

Сечение кабеля

Пульт управления

Диапазон рабочих температур

Потребляемая мощность Вт 120 120 122 125

Рабочий ток A 0,55 0,55 0,55 0,57

Производительность кВт/ч 4 5 6,3 8

Потребляемая мощность Вт 120 120 122 125

Рабочий ток A 0,55 0,55 0,55 0,57

Модель YSK25-6L YSK55-4L YSK55-4L YSK55-4L

Тип асинхронный асинхронный асинхронный асинхронный

Марка Welling Welling Welling Welling

Потребляемая мощность Вт 33.4/31.1/29.5 125/105/85 125/105/85 125/105/85

Конденсатор мкФ 1,2 2 2,5 2,5

Скорость(макс/сред/мин) об/мин 756/666/592 1310/1190/1040 1310/1190/1040 1310/1190/1040

Количество рядов 2333

Шаг между трубами(a) × шаг между
рядами(b)

Шаг оребрения мм 1,8 1,8 1,8 1,8

оребрения (код) Гидрофильный алюминий

Тип

Наружный диаметр и тип трубы мм Ø9.5 Ø9.5 Ø9.5 Ø9.5

Длина × высота × ширина мм 804×44×254 804×66×254 804×66×254 804×66×254

Количество контуров 3333

Размеры (Ш×В×Г) мм 990×660×206 990×660×206 990×660×206 990×660×206

Упаковка (Ш×В×Г) мм 1089×744×296 1089×744×296 1089×744×296 1089×744×296

Вес нетто/брутто кг 29/35 29/35 29/35 29/35

Жидкостная/газовая мм Ø6.35/Ø12.7 Ø6.35/Ø12.7 Ø9.53/Ø15.88 Ø9.53/Ø15.88

линия электропитания

сигнальная линия

мм 25.4×22 25.4×22 25.4×22 25.4x22

R410A

Встроенный

МПа 4.2/2.0 4.2/2.0 4.2/2.0 4.2/2.0

2

мм

2

мм

°С +17°C~+30°C +17°C~+30°C +17°C~+30°C +17°C~+30°C

3×2.5 3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0 3×1.0

Проводной

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

65

Мультизональные системы Lessar LMV

Модель LSM-H80TDA2 LSM-H90TDA2 LSM-H112TDA2 LSM-H140TDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 8 9 11,2 14

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 1200/900/700 1200/900/700 1980/1860/1730 1980/1860/1730

Уровень шума (Выс/Низк) dB(A) 45/43/40 45/43/40 47/45/42 47/45/42

Внутренний блок

Хладагент

Расширительный вентиль

Расчетное давление

Отвод конденсата мм Ø25 Ø25 Ø25 Ø25

Размеры трубопро­вода

Сечение кабеля

Пульт управления

Диапазон рабочих температур

Потребляемая мощность Вт 130 130 182 182

Рабочий ток A 0,6 0,6 0,83 0,83

Производительность кВт/ч 9 10 12,5 15,5

Потребляемая мощность Вт 130 130 182 182

Рабочий ток A 0,6 0,6 0,83 0,83

Модель YSK80-4A YSK80-4A YSK59-4D (×2) YSK59-4D(×2)

Тип асинхронный асинхронный асинхронный асинхронный

Марка Welling Welling Welling Welling

Потребляемая мощность Вт 143/122/110 143/122/110 89.5/81.5/77.5 89.5/81.5/77.5

Конденсатор мкФ 3,5 3,5 2.5(×2) 2.5 (×2)

Скорость(макс/сред/мин) об/мин 1310/1210/1115 1310/1210/1115 1170/1070/995 1170/1070/995

Количество рядов 3333

Шаг между трубами(a) × шаг между
рядами(b)

Шаг оребрения мм 1,8 1,8 1,8 1,8

Тип оребрения (код ) Гидрофильный алюминий

Наружный диаметр и тип трубы мм Ø9.5 Ø9.5 Ø9.5 Ø9.5

Длина × высота × ширина мм 1094×66×254 1094×66×254 1360×66×254 1360×66×254

Количество контуров 5555

Размеры (Ш×В×Г) мм 1280×660×206 1280×660×206 1670×680×244 1670×680×244

Упаковка (Ш×В×Г) мм 1379×744×296 1379×744×296 1764×760×329 1764×760×329

Вес нетто/брутто кг 37/42 37/42 54/61 54/61

Жидкостная/газовая

линия электропитания

сигнальная линия

мм 25.4×22 25.4×22 25.4×22 25.4×22

R410A

Встроенный

МПа 4.2/2.0 4.2/2.0 4.2/2.0 4.2/2.0

мм

(дюйм)

мм

мм

°С +17°C~+30°C +17°C~+30°C +17°C~+30°C +17°C~+30°C

Ø9.53/Ø15.88 Ø9.53/Ø15.88 Ø9.53/Ø15.88 Ø9.53/Ø15.88

2

2

3×2.5 3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0 3×1.0

Проводной

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в помеще­нии 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С по
сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

66

Технический каталог 2010

Таблица производительности

Охлаждение
TC: полная производительность SHC: явная производительность

Температура помещения (°С, WB)

Типоразмер

36

45

Наружная темпе-

ратура

(°C, DB)

10 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,8 2,8

12 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

14 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

16 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

18 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

20 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

21 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

23 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

25 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

27 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

29 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,5

31 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,4

33 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4 2,4

35 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 4 2,4

37 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 3,9 2,3

39 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,7 3,9 2,4

10 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

12 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

14 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,8 3,3

16 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

18 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

20 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,5 3,2

21 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,4 3,1

23 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,4 3,1

25 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,3 3

27 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,3 3

29 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,1 2,9

31 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 5,1 3

33 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,9 2,9

35 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,8 2,8

37 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

39 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

67

Типоразмер

56

71

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

12 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

14 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,2 4,1

16 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

18 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

20 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

21 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7 4,1

23 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

25 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,5 4,1 6,8 3,9

27 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,4 4 6,5 3,8

29 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,3 4 6,4 3,7

31 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,2 3,9 6,3 3,7

33 3,93,24,63,55,23,95,646463,86,33,7

35 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,7 6,2 3,6

37 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,9 6,1 3,5

39 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 5,7 3,8 5,8 3,8 6 3,5

10 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,2 4,9

12 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,1 4,8

14 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9 4,8

16 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,9 4,7

18 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,7 4,7

20 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,5 4,6

21 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,4 4,5

23 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,3 4,5

25 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,2 4,4

27 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,1 4,9 8,2 4,4

29 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8 4,8 8,1 4,5

31 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,9 4,7 7,8 4,4

33 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,8 4,7 7,8 4,4

35 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,6 4,6 7,7 4,3

37 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,5 4,5 7,6 4,3

39 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,2 4,6 7,4 4,4 7,6 4,3

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

68

Типоразмер

80

90

Технический каталог 2010

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,4 5,6

12 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,2 5,5

14 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,2 5,5

16 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10 5,4

18 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,8 5,3

20 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,6 5,2

21 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,4 5,1

23 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,4 5,1

25 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,3 5

27 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,1 5,3 9,2 5,1

29 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 9 5,3 9,1 5

31 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,9 5,2 8,8 4,8

33 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,8 5,2 8,8 4,8

35 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,6 5,1 8,6 4,8

37 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,3 5,4 8,4 5 8,6 4,9

39 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,1 5,3 8,3 5 8,6 4,9

10 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,7 6,6

12 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,5 6,5

14 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,4 6,4

16 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,3 6,3

18 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11 6,3

20 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,8 6,2

21 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,6 6,1

23 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,5 6

25 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,4 6

27 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,3 6,4 10,4 5,9

29 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,1 6,2 10,3 5,8

31 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10 6,2 9,9 5,7

33 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 9,9 6,1 9,9 5,7

35 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,5 6,5 9,6 6 9,7 5,7

37 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,3 6,3 9,5 5,9 9,6 5,8

39 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,2 6,2 9,4 5,8 9,6 5,8

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

69

Типоразмер

112

140

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 15,5 9

12 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,4 8,4

14 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,2 8,2

16 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,1 8,2

18 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14 8,1

20 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 13,9 8,1

21 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 13,8 8

23 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,1 8,1 13,7 7,9

25 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13 8,1 13,6 7,9

27 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,9 8 13,4 7,8

29 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,8 7,9 13,3 7,9

31 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,7 7,8 12,8 7,5

33 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,5 7,8 12,5 7,4

35 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,8 8 12,4 7,7 12,3 7,3

37 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,6 7,9 12,3 7,6 12,1 7,1

39 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,4 7,8 12,2 7,6 11,9 7,1

10 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 18,2 10,2

12 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,9 10

14 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,8 10

16 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,5 9,8

18 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,1 9,6

20 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 16,8 9,4

21 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 16,5 9,3

23 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,4 10,2 16,4 9,2

25 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,2 10,1 16,2 9,1

27 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,1 10 16,1 9,2

29 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16 9,9 16 9,1

31 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 15,8 9,8 15,4 8,8

33 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 15,7 9,7 15,4 8,8

35 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,7 9,7 15,1 9,4 15,1 8,8

37 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,6 9,6 15,1 9,4 15 8,7

39 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,3 9,4 14,6 9,2 15 8,8

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

70

Обогрев
TC: полная производительность

Наружная температура

Типоразмер

DB WB

-14,7 -15 2,52 2,52 2,52 2,52 2,52 2,52

-12,6 -13 2,68 2,68 2,68 2,68 2,68 2,68

-10,5 -11 2,8 2,8 2,8 2,8 2,8 2,8

-9,5 -10 2,92 2,92 2,92 2,92 2,92 2,92

-8,5 -9,1 333333

-7 -7,6 3,04 3,04 3,04 3,04 3,04 3,04

-5 -5,6 3,16 3,16 3,16 3,16 3,16 3,16

-3 -3,7 3,32 3,32 3,32 3,32 3,32 3,32

36

0 -0,7 3,56 3,56 3,56 3,56 3,56 3,36

3 2,2 3,76 3,76 3,76 3,76 3,68 3,36

5 4,1 3,88 3,88 3,88 3,88 3,68 3,36

7 6 4 4 4 3,88 3,68 3,36

9 7,9 4,12 4,12 4 3,88 3,68 3,36

11 9,8 4,24 4,24 4 3,88 3,68 3,36

13 11,8 4,4 4,32 4 3,88 3,68 3,36

15 13,7 4,52 4,32 4 3,88 3,68 3,36

-14,7 -15 3,15 3,15 3,15 3,15 3,15 3,15

-12,6 -13 3,35 3,35 3,35 3,35 3,35 3,35

-10,5 -11 3,5 3,5 3,5 3,5 3,5 3,5

-9,5 -10 3,65 3,65 3,65 3,65 3,65 3,65

-8,5 -9,1 3,75 3,75 3,75 3,75 3,75 3,75

-7 -7,6 3,8 3,8 3,8 3,8 3,8 3,8

-5 -5,6 3,95 3,95 3,95 3,95 3,95 3,95

-3 -3,7 4,15 4,15 4,15 4,15 4,15 4,15

45

0 -0,7 4,45 4,45 4,45 4,45 4,45 4,2

3 2,2 4,7 4,7 4,7 4,7 4,6 4,2

5 4,1 4,85 4,85 4,85 4,85 4,6 4,2

7 6 5 5 5 4,85 4,6 4,2

9 7,9 5,15 5,15 5 4,85 4,6 4,2

11 9,8 5,3 5,3 5 4,85 4,6 4,2

13 11,8 5,5 5,4 5 4,85 4,6 4,2

15 13,7 5,65 5,4 5 4,85 4,6 4,2

Технический каталог 2010

Температура помещения (°С, DB)

14 16 18 20 22 24

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

71

Типоразмер

56

71

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-14,7 -15 3,97 3,97 3,97 3,97 3,97 3,97

-12,6 -13 4,22 4,22 4,22 4,22 4,22 4,22

-10,5 -11 4,41 4,41 4,41 4,41 4,41 4,41

-9,5 -10 4,6 4,6 4,6 4,6 4,6 4,6

-8,5 -9,1 4,73 4,73 4,73 4,73 4,73 4,73

-7 -7,6 4,79 4,79 4,79 4,79 4,79 4,79

-5 -5,6 4,98 4,98 4,98 4,98 4,98 4,98

-3 -3,7 5,23 5,23 5,23 5,23 5,23 5,23

0 -0,7 5,61 5,61 5,61 5,61 5,61 5,29

3 2,2 5,92 5,92 5,92 5,92 5,8 5,29

5 4,1 6,11 6,11 6,11 6,11 5,8 5,29

7 6 6,3 6,3 6,3 6,11 5,8 5,29

9 7,9 6,49 6,49 6,3 6,11 5,8 5,29

11 9,8 6,68 6,68 6,3 6,11 5,8 5,29

13 11,8 6,93 6,8 6,3 6,11 5,8 5,29

15 13,7 7,12 6,8 6,3 6,11 5,8 5,29

-14,7 -15 5,04 5,04 5,04 5,04 5,04 5,04

-12,6 -13 5,36 5,36 5,36 5,36 5,36 5,36

-10,5 -11 5,6 5,6 5,6 5,6 5,6 5,6

-9,5 -10 5,84 5,84 5,84 5,84 5,84 5,84

-8,5 -9,1 666666

-7 -7,6 6,08 6,08 6,08 6,08 6,08 6,08

-5 -5,6 6,32 6,32 6,32 6,32 6,32 6,32

-3 -3,7 6,64 6,64 6,64 6,64 6,64 6,64

0 -0,7 7,12 7,12 7,12 7,12 7,12 6,72

3 2,2 7,52 7,52 7,52 7,52 7,36 6,72

5 4,1 7,76 7,76 7,76 7,76 7,36 6,72

7 6 8 8 8 7,76 7,36 6,72

9 7,9 8,24 8,24 8 7,76 7,36 6,72

11 9,8 8,48 8,48 8 7,76 7,36 6,72

13 11,8 8,8 8,64 8 7,76 7,36 6,72

15 13,7 9,04 8,64 8 7,76 7,36 6,72

72

Типоразмер

80

90

Технический каталог 2010

Температура помещения (°С, DB)

Наружная температура

14 16 18 20 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-14,7 -15 5,67 5,67 5,67 5,67 5,67 5,67

-12,6 -13 6,03 6,03 6,03 6,03 6,03 6,03

-10,5 -11 6,3 6,3 6,3 6,3 6,3 6,3

-9,5 -10 6,57 6,57 6,57 6,57 6,57 6,57

-8,5 -9,1 6,75 6,75 6,75 6,75 6,75 6,75

-7 -7,6 6,84 6,84 6,84 6,84 6,84 6,84

-5 -5,6 7,11 7,11 7,11 7,11 7,11 7,11

-3 -3,7 7,47 7,47 7,47 7,47 7,47 7,47

0 -0,7 8,01 8,01 8,01 8,01 8,01 7,56

3 2,2 8,46 8,46 8,46 8,46 8,28 7,56

5 4,1 8,73 8,73 8,73 8,73 8,28 7,56

7 6 9 9 9 8,73 8,28 7,56

9 7,9 9,27 9,27 9 8,73 8,28 7,56

11 9,8 9,54 9,54 9 8,73 8,28 7,56

13 11,8 9,9 9,72 9 8,73 8,28 7,56

15 13,7 10,17 9,72 9 8,73 8,28 7,56

-14,7 -15 6,3 6,3 6,3 6,3 6,3 6,3

-12,6 -13 6,7 6,7 6,7 6,7 6,7 6,7

-10,5 -11 777777

-9,5 -10 7,3 7,3 7,3 7,3 7,3 7,3

-8,5 -9,1 7,5 7,5 7,5 7,5 7,5 7,5

-7 -7,6 7,6 7,6 7,6 7,6 7,6 7,6

-5 -5,6 7,9 7,9 7,9 7,9 7,9 7,9

-3 -3,7 8,3 8,3 8,3 8,3 8,3 8,3

0 -0,7 8,9 8,9 8,9 8,9 8,9 8,4

3 2,2 9,4 9,4 9,4 9,4 9,2 8,4

5 4,1 9,7 9,7 9,7 9,7 9,2 8,4

7 6 10 10 10 9,7 9,2 8,4

9 7,9 10,3 10,3 10 9,7 9,2 8,4

11 9,8 10,6 10,6 10 9,7 9,2 8,4

13 11,8 11 10,8 10 9,7 9,2 8,4

15 13,7 11,3 10,8 10 9,7 9,2 8,4

73

Наружная температура

Типоразмер

DB WB

-14,7 -15 7,88 7,88 7,88 7,88 7,88 7,88

-12,6 -13 8,38 8,38 8,38 8,38 8,38 8,38

-10,5 -11 8,75 8,75 8,75 8,75 8,75 8,75

-9,5 -10 9,13 9,13 9,13 9,13 9,13 9,13

-8,5 -9,1 9,38 9,38 9,38 9,38 9,38 9,38

-7 -7,6 9,5 9,5 9,5 9,5 9,5 9,5

-5 -5,6 9,88 9,88 9,88 9,88 9,88 9,88

-3 -3,7 10,38 10,38 10,38 10,38 10,38 10,38

112

0 -0,7 11,13 11,13 11,13 11,13 11,13 10,5

3 2,2 11,75 11,75 11,75 11,75 11,5 10,5

5 4,1 12,13 12,13 12,13 12,13 11,5 10,5

7 6 12,5 12,5 12,5 12,13 11,5 10,5

9 7,9 12,88 12,88 12,5 12,13 11,5 10,5

11 9,8 13,25 13,25 12,5 12,13 11,5 10,5

13 11,8 13,75 13,5 12,5 12,13 11,5 10,5

15 13,7 14,13 13,5 12,5 12,13 11,5 10,5

-14,7 -15 9,77 9,77 9,77 9,77 9,77 9,77

-12,6 -13 10,39 10,39 10,39 10,39 10,39 10,39

-10,5 -11 10,85 10,85 10,85 10,85 10,85 10,85

-9,5 -10 11,32 11,32 11,32 11,32 11,32 11,32

-8,5 -9,1 11,63 11,63 11,63 11,63 11,63 11,63

-7 -7,6 11,78 11,78 11,78 11,78 11,78 11,78

-5 -5,6 12,25 12,25 12,25 12,25 12,25 12,25

-3 -3,7 12,87 12,87 12,87 12,87 12,87 12,87

140

0 -0,7 13,8 13,8 13,8 13,8 13,8 13,02

3 2,2 14,57 14,57 14,57 14,57 14,26 13,02

5 4,1 15,04 15,04 15,04 15,04 14,26 13,02

7 6 15,5 15,5 15,5 15,04 14,26 13,02

9 7,9 15,97 15,97 15,5 15,04 14,26 13,02

11 9,8 16,43 16,43 15,5 15,04 14,26 13,02

13 11,8 17,05 16,74 15,5 15,04 14,26 13,02

15 13,7 17,52 16,74 15,5 15,04 14,26 13,02

TC: полная производительность

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

14 16 18 20 22 24

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

74

Размеры

LSM-H36TDA2 LSM-H45TDA2 LSM-H56TDA2 LSM-H71TDA2

Технический каталог 2010

LSM-H80TDA2 LSM-H90TDA2 LSM-H112TDA2 LSM-H140TDA2

3.6 ~ 7.1

8.0 ~ 9.0

11.2 ~ 14.0

75

Схема электрических соединений

Мультизональные системы Lessar LMV

76

электродвигатель

Технический каталог 2010

вентилятор

T2B

T1

теплообменник

Схема холодильного контура
Уровень шума

Условия теста

EXV

сторона газа

T2

сторона жидкости

Потолочный тип Напольный тип

Ед.изм: dB(A)

Потолочный Напольный

Model

Выс Ср Низ Выс Ср Низ

LSM-H36TDA2 42 40 38 44 42 40

LSM-H45TDA2 42 40 38 44 42 40

LSM-H56TDA2 42 40 38 44 42 40

LSM-H71TDA2 42 40 38 44 42 40

LSM-H80TDA2 44 42 40 46 44 42

LSM-H90TDA2 44 42 40 46 44 42

LSM-H112TDA2 46 44 42 48 46 44

77

LSM-H140TDA2 46 44 42 48 46 44

Спектр шума

LSM-H36(45,56,71)TDA2

Мультизональные системы Lessar LMV

）

bar

μ

0dB=0.0002

（

Audibility limits of
continuous white

Sound pressure level dB

sound

Octave band center frequency（Hz

）

）

bar

μ

0dB=0.0002

（

Audibility limits of
continuous white

Sound pressure level dB

sound

Потолочный Напольный

LSM-H80(90,112,140)TDA2

）

bar

μ

0dB=0.0002

（

Audibility limits of
continuous white

Sound pressure level dB

sound

Octave band center frequency（Hz

）

）

bar

μ

0dB=0.0002

（

Audibility limits of
continuous white

Sound pressure level dB

sound

Octave band center frequency（Hz

）

Потолочный Напольный

Распределение скорости и температуры

Поток воздуха под углом 60°

Температура

Воздушный поток

78

Поток воздуха под углом 60°

Температура

Воздушный поток

Функциональные узлы и устройства защиты

Технический каталог 2010

Модель

Плавкий предохранитель платы РСВ 5A

Устройства защиты

Тепловая защита двигателя вентилятора BW130°С

LSM-H(36…140)TDA2

Примечание:

BW130 С – отключение при 130С±15С и восстановление работы при 85С±15С

Опции (приобретаются дополнительно)

№ Наименование

1 Беспроводной пульт управления

2 Центральный пульт управления

3 Недельный таймер

4 подключение к модулю чтения карт в отеле

Сервисное пространство

При установке выберите место, которое обеспечивает следующие сервисные расстояния

>600мм

>600мм

79

Мультизональные системы Lessar LMV

A

Запасные части

LSM-H36TDA2 LSM-H45TDA2 LSM-H56TDA2 LSM-H71TDA2

No. Part name Quantity No. Part name Quantity

2.3 Main controller subassembly 1 23 Right frame holder, evaporator subassembly 1

9 Right fixing board of Evaporat 1 )lacitrev( rotom naF2.82 1 ro

33 1 draob noitallatsni thgiR 41

rutarepmeT mooR24 2 reniartS 1.2.02 e Sensor Ass'y subassembly 1

20.2.2 Electronic expansion valve 1 43 Evaporator temp sensor assembly II 1

1 tun reppoC 3.2.02

1 epip egrahcsid rotaropavE3.02 1 xob-E rof revoC 1

1 tun reppoC1.3.02 1 ylbmessabus yssa lortnoc cirtcelE 2

2 pmalc noitallatsnI12 1 xob straP-E 1.2

1 rotaropave ,draob dexif tfeL22 1 roticapaC 2.2

1 xob lenap yalpsiD42 2 pu ,llehs-llorcS 3

1 ylbmessabus draob yalpsiD52 1 rotom rof pmalc gnixif tfeL 4

1 nottub launaM62 1 rotom smsinorhcnyS 5

1 rotaropavE fo draob gnixif tfeL72 2 nwod ,llehs-llorS 6

1 ylbmessabus teltuo ria82 1 pu, maeb elddim 7

1 )latnoziroh( rotom naF1.82 1 revoc citsalP 8

1 ylbmessa lenaP92 1ylbmessabus rotaropavE fo draob gnixif tfeL 01

2 pirts ellirG03 1 ylbmessabus yart pirD 11

1 bir gninehtgnerts ellirG13 1 ylbmessabus yssa emarf nap esaD 21

1 kcol ellirG23 1 draob revoc thgiR 31

1 ellirg telni ri

2 retliF43 1 ylbmessa nap esaB 51

2 ellirg rof palC53 1 revoc raeR 61

1 rotom rof pmalc gnixif thgiR63 1 ylbmessabus ave ,draob dexif thgiR 71

2 naF73 1 draob noitallatsni tfeL 81

1 rotcelloc retaw rof redloh yriW83 1 revoc tfeL 91

1 VEE rof eriw lortnoC93 1 ylbmessa rotaropavE 02

1 rellortnoc etomeR04 1 rotaropavE 1.02

1 redloH14 1 epip noitcus rotaropavE 2.02

80

LSM-H80TDA2 LSM-H90TDA2

A

Технический каталог 2010

No. Part name Quantity No. Part name Quantity

1 draob noitallatsni thgir12 3 retlif 1

1 yssa emarf nap esab22 2 ellirg rof palC 2

1ylbmessabus rotaropave ,redloh emarf thgiR32 1 ellirG 3

1 rotaropave ,redloh tfel42 2 pirts ellirg 4

rf tfeL52 1 bir gninehtgnerts ellirg 5 ame holder, evaporator subassembly 1

1 rotaropave ,redloh thgir62 3 llorcs naf pU 6

1knalp eht sserp thgir enihcam eht etaropavE72 2 kcol ellirG 7

1knalp eht sserp tfel enihcam eht etaropavE82 3 naf 8

1 revoc thgiR92 1 rotom rof pmalc gnixif thgir 9

1 xob lenap yalpsiD03 1 rotom rof pmalc gnixif tfeL 01

draob yalpsiD13 3 llorcs naf nwod 11 ˈ 1 y'ssA

1 nottub launaM23 1 rotom rof draob nehtgnertS 21

33 1 pu, maeb elddim 31

15 Indoor E-Parts Box Ass'y 1 35 wiry holder for water collector 1

1 evlav dnapxe cirtcelE 1.02

1 emarf tuo ri

1 emarf tuo ria rof I maof gnilaeS43 1 xob-E rof revoC 41

1 naP retaW tcelloC ,maoF63 1 draobpalc tfel 61

1 revoc citsalp73 1 draob noitallatsni tfel 71

1 rotom naf83 1 sissahC 81

1 lenap tnorF93 1 draobpalc raer 91

1 eriw evlav dnapxe cirtcelE04 1 rotaropavE 02

81

LSM-H112TDA2 LSM-H140TDA2

A

Мультизональные системы Lessar LMV

No. Part name Quantity No. Part name Quantity

4 llorcs naf nwod81 2 ellirG 1

2 rotom naf91 2 rotom rof pmalc gnixif thgir 2

2 tekcarb gnitnuom rotom02 2 rotom rof pmalc gnixif tfeL 3

4 llorcs naf pU12 2 retlif rof draob gnitroppus thgir 4

1 maeb elddiM22 1 draob noitallatsni thgir 5

1 xob lortnoc cirtcele ,revoc32 1 draob noitallatsni tfel 6

7 left supporting board for filter 2 24 Electric control assy subassembly 1

2 nap tcelloc rof maof gnilaeS52 1 A draob citemreH thgiR 8

1 ylbmessa revoc pot62 1 A draob citemreH tfeL 9

1 ylbmessabus yart pird72 1 draob pmalc epiP 01

1 revoc citsalp82 1 draob revoc thgiR 11

2 emarf tuo ria rof I maof gnilaeS92 1 draob revoc tfeL 21

4 retlif03 1 lenap yalpsiD 31

1 rotaropavE13 1 xob lenap yalpsiD 41

15

4 naf 71

1 evlav noisnapxe cinortcelE1.13 1 emarf tuo ri

1 VEE rof eriw lortnoC23 1 sissahC 61

82

Мультизональные системы Lessar LMV

Канальные блоки

LSM-H18DDA2, LSM-H22DDA2, LSM-H28DDA2

Основные особенности

• Низкий уровень шума

• компактные габаритные размеры

• малый вес

• удобство установки

• электронный расширительный вентиль закреплен на корпусе блока

Типовая установка

84

Технический каталог 2010

Спецификация

Модель LSM-H18DDA2 LSM-H22DDA2 LSM-H28DDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 1.8 2.2 2.8

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 446/323/250 446/323/250 527/359/267

Уровень шума (Выс/Низк) dB(A) 33/27/21 33/27/21 33/27/21

Внутренний блок

Хладагент

Расширительный вентиль

Расчетное давление

Отвод конденсата мм Ø16 Ø16 Ø16

Размеры трубопро­вода

Сечение кабеля

Пульт управления

Диапазон рабочих температур

Потребляемая мощность Вт 40 40 40

Рабочий ток A 0.17 0.17 0.17

Производительность кВт/ч 2.2 2.6 3.2

Потребляемая мощность Вт 40 40 40

Рабочий ток A 0.17 0.17 0.17

Модель RPS15D RPS15D RPS15D

Тип асинхронный асинхронный асинхронный

Марка Welling Welling Welling

Потребляемая мощность Вт 30.6/29.2/25.8/22.3 30.6/29.2/25.8/22.3 30.6/29.2/25.8/22.3

Конденсатор мкФ/В 0.8/450 0.8/450 1.0/450

Скорость(макс/сред/мин) об/мин 899/832/679/571 899/832/679/571 958/89/743/628

Количество рядов 222

Шаг между трубами(a) × шаг между
рядами(b)

Шаг оребрения мм 1,5 1,5 1,5

Тип оребрения (код ) гидрофильный алюминий

Наружный диаметр и тип трубы мм Ø7 Ø7 Ø7

Длина × высота × ширина мм 635×283,5×26,74 635×283,5×26,74 635×283,5×26,74

Количество контуров 224

Размеры (Ш×В×Г) мм 850×190×405 850×190×405 850×190×405

Упаковка (Ш×В×Г) мм 903×277×445 903×277×445 903×277×445

Вес нетто/брутто кг 11.5/14.5 11.5/14.5 11.5/14.5

Жидкостная/газовая

линия электропитания

сигнальная линия

мм 21×13,37 21×13,37 21×13,37

R410A

на корпусе

МПа 4.2/2.6 4.2/2.6 4.2/2.6

мм

(дюйм)

2

мм

2

мм

°С +17°C~+30°C +17°C~+30°C +17°C~+30°C

Ø6.35/Ø12.7 Ø6.35/Ø12.7 Ø6.35/Ø12.7

3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0

проводной

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

85

Мультизональные системы Lessar LMV

Таблица производительности

Охлаждение
TC: полная производительность SHC: явная производительность

Температура помещения (°С, WB)

Типоразмер

1,8

2,2

Наружная темпе-

ратура

(°C, DB)

10 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,4 1,4

12 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,3 1,3

14 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,3 1,3

16 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,3 1,3

18 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,3 1,3

20 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,2 1,2

21 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,4 2,2 1,2

23 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,3 2,2 1,2

25 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,3 2,1 1,2

27 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2,1 1,3 2,1 1,2

29 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2 1,3 2,1 1,2

31 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2 1,3 2,1 1,2

33 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 2 1,3 2 1,3

35 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,6 1,9 1,4 1,9 1,2 2 1,3

37 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,9 1,4 1,9 1,2 1,9 1,2

39 1,2 1,1 1,5 1,2 1,7 1,3 1,8 1,3 1,8 1,3 1,9 1,2 1,9 1,2

10 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,9 1,7

12 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

14 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

16 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

18 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,8 1,6

20 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,7 1,5

21 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,6 1,7 2,7 1,5

23 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,7 1,5

25 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,6 1,5

27 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,5 1,6 2,6 1,5

29 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,5 1,5

31 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,5 1,5

33 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,4 1,5 2,4 1,5

35 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,3 1,5 2,4 1,5

37 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,3 1,7 2,3 1,5 2,3 1,5

39 1,5 1,4 1,8 1,5 2,1 1,6 2,2 1,6 2,2 1,6 2,3 1,5 2,3 1,5

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

86

Типоразмер

2,8

Технический каталог 2010

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,7 2,1

12 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2,1

14 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2,1

16 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,6 2

18 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,5 2

20 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,4 1,9

21 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,3 2,1 3,4 1,9

23 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2,1 3,4 1,9

25 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2 3,3 1,9

27 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,2 2 3,3 1,9

29 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,2 1,9

31 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,2 1,9

33 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,2 3,1 2 3,1 2

35 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,1 2,9 1,9 3,1 2

37 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,9 2,1 2,9 1,9 2,9 1,9

39 1,9 1,8 2,3 1,9 2,7 2 2,8 2 2,8 2 2,9 1,9 2,9 1,9

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

Обогрев
TC: полная производительность

Наружная температура

Типоразмер

DB WB

-15 -14,7 1,39 1,39 1,39 1,39 1,39 1,39

-13 -12,6 1,47 1,47 1,47 1,47 1,47 1,47

-11 -10,5 1,54 1,54 1,54 1,54 1,54 1,54

-10 -9,5 1,61 1,61 1,61 1,61 1,61 1,61

-9,1 -8,5 1,65 1,65 1,65 1,65 1,65 1,65

-7,6 -7 1,67 1,67 1,67 1,67 1,67 1,67

-5,6 -5 1,74 1,74 1,74 1,74 1,74 1,74

-3,7 -3 1,83 1,83 1,83 1,83 1,83 1,83

1,8

-0,7 0 1,96 1,96 1,96 1,96 1,96 1,85

2,2 3 2,07 2,07 2,07 2,07 2,02 1,85

4,1 5 2,13 2,13 2,13 2,13 2,02 1,85

6 7 2,2 2,2 2,2 2,13 2,02 1,85

7,9 9 2,27 2,27 2,2 2,13 2,02 1,85

9,8 11 2,33 2,33 2,2 2,13 2,02 1,85

11,8 13 2,42 2,38 2,2 2,13 2,02 1,85

13,7 15 2,49 2,38 2,2 2,13 2,02 1,85

Температура помещения (°С, DB)

16 18 20 21 22 24

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

87

Типоразмер

2,2

9.0

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

Наружная температура

16 18 20 21 22 24

TC TC TC TC TC TC

DB WB

кВт кВт кВт кВт кВт кВт

-15 -14,7 1,64 1,64 1,64 1,64 1,64 1,64

-13 -12,6 1,74 1,74 1,74 1,74 1,74 1,74

-11 -10,5 1,82 1,82 1,82 1,82 1,82 1,82

-10 -9,5 1,9 1,9 1,9 1,9 1,9 1,9

-9,1 -8,5 1,95 1,95 1,95 1,95 1,95 1,95

-7,6 -7 1,98 1,98 1,98 1,98 1,98 1,98

-5,6 -5 2,05 2,05 2,05 2,05 2,05 2,05

-3,7 -3 2,16 2,16 2,16 2,16 2,16 2,16

-0,7 0 2,31 2,31 2,31 2,31 2,31 2,18

2,2 3 2,44 2,44 2,44 2,44 2,39 2,18

4,1 5 2,52 2,52 2,52 2,52 2,39 2,18

6 7 2,6 2,6 2,6 2,52 2,39 2,18

7,9 9 2,68 2,68 2,93 2,52 2,39 2,18

9,8 11 2,76 2,76 2,6 2,52 2,39 2,18

11,8 13 2,86 2,81 2,6 2,52 2,39 2,18

13,7 15 2,94 2,81 2,6 2,52 2,39 2,18

-15 -14,7 2,02 2,02 2,02 2,02 2,02 2,02

-13 -12,6 2,14 2,14 2,14 2,14 2,14 2,14

-11 -10,5 2,24 2,24 2,24 2,24 2,24 2,24

-10 -9,5 2,34 2,34 2,34 2,34 2,34 2,34

-9,1 -8,5 2,4 2,4 2,4 2,4 2,4 2,4

-7,6 -7 2,43 2,43 2,43 2,43 2,43 2,43

-5,6 -5 2,53 2,53 2,53 2,53 2,53 2,53

-3,7 -3 2,66 2,66 2,66 2,66 2,66 2,66

-0,7 0 2,85 2,85 2,85 2,85 2,85 2,69

2,2 3 3,01 3,01 3,01 3,01 2,94 2,69

4,1 5 3,1 3,1 3,1 3,1 2,94 2,69

6 7 3,2 3,2 3,2 3,1 2,94 2,69

7,9 9 3,3 3,3 2,93 3,1 2,94 2,69

9,8 11 3,39 3,39 3,2 3,1 2,94 2,69

11,8 13 3,52 3,46 3,2 3,1 2,94 2,69

13,7 15 3,62 3,46 3,2 3,1 2,94 2,69

Опции (приобретаются дополнительно)

№ Наименование

1 ИК-пульт управления

2 Центральный пульт управления

3 Недельный таймер

4 подключение к модулю чтения карт в отеле

88

Габаритные размеры

LSM-H18DDA2 LSM-H22DDA2 LSM-H28DDA2

Технический каталог 2010

подача воздуха

630

105мм

190мм

950
850

EXV

744

80мм

75мм

вырез в потолке для монтажа

220мм

Схема электрических соединений

TR

CN11

сторона жидкости

сторона газа

260

330

505

ɉɅȺɌȺȾɂɋɉɅȿə

&1

CN7

EXV

405

A

отвод конденсата

ɤɩɪɨɜɨɞɧɨɦɭ
ɩɭɥɶɬɭɭɩɪɚɜɥɟɧɢɹ

S1

S2

PMV

XP5

XS5

CN1

CN8

S3

ENC1

ENC2

SW1

ɉɅȺɌȺ

ɗɅȿɄɌɊɈɇɇȺə

ɱɟɪɧɵɣ

ɱɟɪɧɵɣ

XP1

D M

XS1

ɠɡ

ɤɪɚɫɧɵɣ

L

N

ɫɢɧɢɣ

ɉɂɌȺɇɂȿaȼ

ɉɊɂɆȿɑȺɇɂȿ
ȾɅəɋɂȽɇȺɅɖɇɈɃɅɂɇɂɂɂɋɉɈɅɖɁɍɃɌȿɀɂɅɖɇɕɃɗɄɊȺɇɂɊɈȼȺɇɇɕɃɄȺȻȿɅɖ
ɑȿɊɇɕɃɂɄɈɊɂɑɇȿȼɕɃɉɊɈȼɈȾɇȺȼȿɇɌɂɅəɌɈɊɋȼȿɊɏȼɕɋɈɄȺəɋɄɈɊɈɋɌɖ
ɉɈɍɆɈɅɑȺɇɂɘɇȺɁȺȼɈȾȿɍɋɌȺɇɈȼɅȿɇȺȼɕɋɈɄȺəɋɄɈɊɈɋɌɖ

ɠɡ

CN13

CN2

P3

CH

P2

ɱɟɪɧɵɣ

ɤɨɪɢɱɧɟɜɵɣ

ɛɟɥɵɣ

ɛɟɥɵɣɫɟɪɵɣ

CN4

FM

XS4

XP4

ɠɡ

33CN

C S

ɱɟɪɧɵɣ

ɱɟɪɧɵɣ

CN6

CN9

CN17

23CN

CN5

CN3

ALARM

ɜɵɜɨɞ
ɨɲɢɛɤɢ

ɤɪɚɫɧɵɣɪɚɡɴɟɦ

ɠɟɥɬɵɣɪɚɡɴɟɦ

ɱɟɪɧɵɣɪɚɡɴɟɦ

ɉɅȺɌȺɋɈȿȾɂɇȿɇɂɃ

CN5

CN4

212))

ɤɩɭɥɶɬɭ

ɭɩɪɚɜɥɟɧɢɹ

XY

ɤɰɟɧɬɪɚɥɶɧɨɦɭ

ɩɭɥɶɬɭ

ɛɟɥɵɣ

T1

CN1

CN2

EPQ

ɱɟɪɧɵɣ

XS2

XS3

XP2

XP3

T2B

T2

E

ɤɧɚɪɭɠɧɨɦɭ

ɛɥɨɤɭ

89

Схема холодильного контура

электродвигатель

Мультизональные системы Lessar LMV

вентилятор

T2B

Уровень шума

T1

теплообменник

EXV

сторона газа

T2

сторона жидкости

1.0м

Модель

LSM-H18DDA2 33 27 21

LSM-H22DDA2 34 29 21

LSM-H28DDA2 36 34 30

Скорость воздушного потока

Микрофон

Скорость

Высокая Средняя Низкая

90

Запасные части

LSM-H18DDA2 LSM-H22DDA2





Технический каталог 2010



























































No. Наименование Количество

1 Base ass'y 1

2 Evaporator ass'y 1

3 Rear clapboard 1

4 Back Filter 2

5 Cross fan 1

6 Bearing 1

7 Bearing base 1

8 Block 1

9 drainage pan ass'y 1

10 Display board 1

11 1

11.1 Electronic expansion valve ass'y 1

11.2 EEV solenoid 1

91

Мультизональные системы Lessar LMV

11.3 Cover plate ass'y 1

11.4 EXV Box ass'y 1

12 Lower installation board ass'y of air passage 1

13 Air outlet passage installation board ass'y 2

14 Upper installation board ass'y of air passage 1

15 Air outlet ass'y 1

16 Romote controller 1

17 Installation bracket 1

18 Front fi lter 2

19 Motor spud 2

20 1

21 motor base 1

22 1

22.1 1

22.2 Main controller ass'y 1

22.3 1

22.4 1

22.5 Network address board ass'y 1

22.6 1

22.7 Transformer 1

22.8 Wire joint 1

23 E-Part box cover 1

24 Temp.sensor ass'y 1

25 Room temp sensor ass'y 1

92

LSM-H28DDA2





Технический каталог 2010




























































No. Наименование Количество

1 Base ass'y 1

2 Evaporator ass'y 1

3 Rear clapboard 1

4 Back Filter 2

5 Cross fan 1

6 Bearing 1

7 Bearing base 1

8 Block 1

9 drainage pan ass'y 1

10 Display board 1

11 1

11.1 Electronic expansion valve ass'y 1

11.2 EEV solenoid 1

11.3 Cover plate ass'y 1

11.4 EXV Box ass'y 1

93

Мультизональные системы Lessar LMV

12 Lower installation board ass'y of air passage 1

13 Air outlet passage installation board ass'y 2

14 Upper installation board ass'y of air passage 1

15 Air outlet ass'y 1

16 Romote controller 1

17 Installation bracket 1

18 Front fi lter 2

19 Motor spud 2

20 1

21 motor base 1

22 1

22.1 1

22.2 Main controller ass'y 1

22.3 1

22.4 1

22.5 Network address board ass'y 1

22.6 1

22.7 Transformer 1

22.8 Wire joint 1

23 E-Part box cover 1

24 Temp.sensor ass'y 1

25 Room temp sensor ass'y 1

94

Мультизональные системы Lessar LMV

Канальные блоки Стандарт

Особенности

• Возможность присоединения нескольких подающих воздуховодов

• Гибкость монтажа внутреннего блока.

• Возможность подмеса свежего воздуха

• Возможность организации забора воздуха сзади или снизу

• Низкий уровень шума

• Вcтроенный EXV

• Легкосъемный воздушный фильтр

• Встроенный насос отвода конденсата (высота подъема 750мм)

96

Технический каталог 2010

Спецификация

Модель LSM-H36DDA2 LSM-H45DDA2 LSM-H56DDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 3,6 4,5 5,6

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 570/530/410/320 958/850/667/583 958/850/667/583

Уровень шума (Выс/Низк) dB(A) 40/38/36 41.0/35.9/32 41.0/35.9/32

Внутренний блок

Хладагент R410A

Расширительный вентиль встроенный

Расчетное давление МПа 4.2/2.6 4.2/2.6 4.2/2.6

Отвод конденсата мм Ø25 Ø25 Ø25

Размеры трубопро­вода

Сечение кабеля

Пульт управления проводной

Диапазон рабочих температур °С +17°C~+30°C +17°C~+30°C +17°C~+30°C

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

Потребляемая мощность Вт 67 115 115

Рабочий ток A 0,34 0,58 0,58

Производительность кВт/ч 4 5 6,3

Потребляемая мощность Вт 67 115 115

Рабочий ток A 0,34 0,58 0,58

Модель YSK27-4C YSK68-4P YSK68-4P

Тип асинхронный асинхронный асинхронный

Марка Welling Welling Welling

Потребляемая мощность Вт 67 107 107

Конденсатор мкФ/В 2/450 3,5/450 3,5/450

Скорость(макс/сред/мин) об/мин 1150/930/800/700 1150/1020/800/700 1150/1020/800/700

Количество рядов 333

Шаг между трубами(a) × шаг между
рядами(b)

оребрения мм 1,5 1,5 1,5

Шаг

Тип оребрения (код ) гидрофильный алюминий

Наружный диаметр и тип трубы мм Ø7 Ø7 Ø7

Длина × высота × ширина мм 515×254×41 735×254×41 735×254×41

Количество контуров 344

Размеры (Ш×В×Г) мм 700×210×635 920×210×570 920×210×570

Упаковка (Ш×В×Г) мм 915×290×655 903×277×445 903×277×445

Вес нетто/брутто кг 22/26.5 27/32 27/32

Жидкостная/газовая мм Ø6.35/Ø12.7 Ø6.35/Ø12.7 Ø9.53/Ø15.88

линия электропитания мм

сигнальная линия мм

мм 21×13.5 21×13.5 21×13.5

2

2

3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0

97

Мультизональные системы Lessar LMV

Модель LSM-H71DDA2 LSM-H80DDA2 LSM-H90DDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 7,1 8 9

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 1207/1050/905/821 1558/1350/1167/1033 1558/1350/1167/1033

Уровень шума (Выс/Низк) dB(A) 41,8/33,0/29,3 43,8/38,8/35 43,8/38,8/35

Внутренний блок

Хладагент R410A

Расширительный вентиль встроенный

Расчетное давление МПа 4.2/2.6 4.2/2.6 4.2/2.6

конденсата мм Ø25 Ø25 Ø25

Отвод

Размеры трубопро­вода

Сечение кабеля

Пульт управления проводной

Диапазон рабочих температур °С +17°C~+30°C +17°C~+30°C +17°C~+30°C

Потребляемая мощность Вт 163 231 231

Рабочий ток A 0,82 1,16 1,16

Производительность кВт/ч 8910

Потребляемая мощность Вт 163 231 231

Рабочий ток A 0,82 1,16 1,16

Модель YSK74-4P YSK100-4P YSK100-4P

Тип асинхронный асинхронный асинхронный

Марка Welling Welling Welling

Потребляемая мощность Вт 163 227 227

Конденсатор мкФ/В 3,5/450 10/450 10/450

Скорость(макс/сред/мин) об/мин 1000/870/750/680 935/810/700/620 935/810/700/620

Количество рядов 444

Шаг между трубами(a) × шаг между
рядами(b)

Шаг оребрения мм 1,5 1,5 1,5

Тип оребрения (код ) гидрофильный алюминий

Наружный диаметр и тип трубы мм Ø7 Ø7 Ø7

Длина × высота × ширина мм 735×254×41 955×336×54 955×336×54

Количество контуров 658

Размеры (Ш×В×Г) мм 920×270×570 1140×270×710 1140×270×710

Упаковка (Ш×В×Г) мм 1135×350×655 1355×350×795 1355×350×795

Вес нетто/брутто кг 31/36 40/48.5 42/50

Жидкостная/газовая

линия электропитания мм

сигнальная линия мм

мм

мм

(дюйм)

2

2

21×13.5 21×13.5 21×13.5

Ø9.53/Ø15.88 Ø9.53/Ø15.88 Ø9.53/Ø15.88

3×2.5 3×2.5 3×2.5

3×1.0 3×1.0 3×1.0

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

98

Технический каталог 2010

Модель LSM-H112DDA2 LSM-H140DDA2

Питание Ф-В-Гц 1-220-50

Производительность кВт/ч 11,2 14

Охлаждение

Обогрев

Электродвигатель
вентилятора

Теплообменник

Расход воздуха в помещении (Выс/Сред/Низк) м3/ч 2036/1800/1564/1400 2138/1900/1643/1405

Уровень шума (Выс/Низк) dB(A) 48,0 /41,9/38 47,7/43,2/39,0

Внутренний блок

Хладагент R410A

Расширительный вентиль встроенный

Расчетное давление МПа 4,2/2,6 4,2/2,6

Отвод конденсата мм Ø25 Ø25

трубопро-

Размеры
вода

Сечение кабеля

Пульт управления проводной

Диапазон рабочих температур °С +17°C~+30°C +17°C~+30°C

Потребляемая мощность Вт 327 357

Рабочий ток A 1,65 1,8

Производительность кВт/ч 12,5 15,5

Потребляемая мощность Вт 327 357

Рабочий ток A 1,65 1,8

Модель YSK200-4P YSK180-4P

Тип асинхронный асинхронный

Марка Welling Welling

Потребляемая мощность Вт 393 355

Конденсатор мкФ/В 10/450 10/450

Скорость(макс/сред/мин) об/мин 1120/990/860/770 1080/960/830/710

Количество рядов 44

Шаг между трубами(a) × шаг между
рядами(b)

Шаг оребрения мм

Тип оребрения (код ) гидрофильный алюминий

Наружный диаметр и тип трубы мм Ø7 Ø7

Длина × высота × ширина мм 955×336×54 1030×378×54

Количество контуров 88

Размеры (Ш×В×Г) мм 1140×270×710 1200×300×800

Упаковка (Ш×В×Г) мм 1355×350×795 1385×375×920

Вес нетто/брутто кг 42/50 50/59,5

Жидкостная/газовая

линия электропитания мм

сигнальная линия мм

мм 21×13.5 21×13.5

1,5 1,5

мм

(дюйм)

2

2

Ø9,53/Ø15,88 Ø9,53/Ø15,88

3×2,5 3×2,5

3×1,0 3×1,0

Примечание:

Значения холодопроизводительности даны при следующих условиях: температура воздуха в поме­щении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35°С
по сухому термометру; эквивалентная длина трубопровода 8 м, перепад высот 0 м.
Значения теплопроизводительности даны при следующих условиях: температура рециркуляционного
воздуха в помещении 20°С по сухому термометру; наружная температура 7°С по сухому термоме­тру, 6°С по влажному термометру; длина трубопровода 8 м, перепад высот 0 м

99

Мультизональные системы Lessar LMV

Таблица производительности

Охлаждение
TC: полная производительность SHC: явная производительность

Температура помещения (°С, WB)

Типоразмер

3.6

4.5

Наружная темпе-

ратура

(°C, DB)

10 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,8 2,8

12 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

14 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,6 2,7

16 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

18 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,5 2,7

20 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

21 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

23 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,2 2,8 4,4 2,7

25 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

27 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4,1 2,7 4,2 2,6

29 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,5

31 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4,1 2,4

33 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,9 2,7 4 2,6 4 2,4

35 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 4 2,4

37 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,6 3,9 2,3

39 2,4 2,2 3 2,5 3,3 2,7 3,6 2,7 3,7 2,6 3,9 2,7 3,9 2,4

10 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

12 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,9 3,4

14 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,8 3,3

16 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

18 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,6 3,2

20 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,5 3,2

21 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,4 3,2 5,4 3,1

23 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,4 3,1

25 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,2 3,2 5,3 3

27 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,3 3

29 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5 3 5,1 2,9

31 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 5,1 3

33 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,9 2,9

35 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,8 3,3 5,3 3,5 4,8 2,8

37 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

39 3,1 2,6 3,6 2,9 4,2 3,1 4,5 3,2 4,6 3,2 4,8 3,1 4,8 2,9

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

100

Типоразмер

5,6

7,1

Технический каталог 2010

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

12 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,3 4,1

14 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,2 4,1

16 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

18 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

20 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7,1 4,1

21 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 7 4,1

23 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,6 4,6 6,9 4

25 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,5 4,1 6,8 3,9

27 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,4 4 6,5 3,8

29 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,3 4 6,4 3,7

31 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 6,2 3,9 6,3 3,7

33 3,93,24,63,55,23,95,646463,86,33,7

35 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,7 6,2 3,6

37 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 6 4 5,9 3,9 6,1 3,5

39 3,9 3,2 4,6 3,5 5,2 3,9 5,6 4 5,7 3,8 5,8 3,8 6 3,5

10 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,2 4,9

12 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9,1 4,8

14 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 9 4,8

16 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,9 4,7

18 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,7 4,7

20 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,5 4,6

21 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,4 4,5

23 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,3 4,5

25 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,4 4,9 8,2 4,4

27 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8,1 4,9 8,2 4,4

29 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 8 4,8 8,1 4,5

31 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,9 4,7 7,8 4,4

33 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,8 4,7 7,8 4,4

35 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,6 4,6 7,7 4,3

37 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,5 4,8 7,5 4,5 7,6 4,3

39 5 3,8 5,8 4,2 6,7 4,6 7,1 4,7 7,2 4,6 7,4 4,4 7,6 4,3

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

101

Типоразмер

8.0

9.0

Мультизональные системы Lessar LMV

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,4 5,6

12 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,2 5,5

14 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10,2 5,5

16 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 10 5,4

18 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,8 5,3

20 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,6 5,2

21 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,4 5,1

23 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,4 5,1

25 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,4 5,5 9,3 5

27 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,4 9,1 5,3 9,2 5,1

29 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 9 5,3 9,1 5

31 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,9 5,2 8,8 4,8

33 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,8 5,2 8,8 4,8

35 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,4 5,5 8,6 5,1 8,6 4,8

37 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,3 5,4 8,4 5 8,6 4,9

39 5,5 4,4 6,6 4,9 7,5 5,3 8 5,5 8,1 5,3 8,3 5 8,6 4,9

10 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,7 6,6

12 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,5 6,5

14 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,4 6,4

16 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11,3 6,3

18 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 11 6,3

20 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,8 6,2

21 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,6 6,1

23 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,5 6

25 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,6 6,6 10,4 6

27 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,3 6,4 10,4 5,9

29 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10,1 6,2 10,3 5,8

31 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 10 6,2 9,9 5,7

33 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,6 6,5 9,9 6,1 9,9 5,7

35 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,5 6,5 9,6 6 9,7 5,7

37 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,3 6,3 9,5 5,9 9,6 5,8

39 6,2 5,3 7,3 5,8 8,4 6,3 9 6,4 9,2 6,2 9,4 5,8 9,6 5,8

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

102

Типоразмер

11,2

14

Технический каталог 2010

Температура помещения (°С, WB)

Наружная темпе-

ратура

(°C, DB)

10 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 15,5 9

12 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,4 8,4

14 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,2 8,2

16 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14,1 8,2

18 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 14 8,1

20 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 13,9 8,1

21 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,3 8,3 13,8 8

23 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13,1 8,1 13,7 7,9

25 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 13 8,1 13,6 7,9

27 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,9 8 13,4 7,8

29 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,8 7,9 13,3 7,9

31 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,7 7,8 12,8 7,5

33 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,9 8,1 12,5 7,8 12,5 7,4

35 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,8 8 12,4 7,7 12,3 7,3

37 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,6 7,9 12,3 7,6 12,1 7,1

39 7,7 6,4 9,1 7,1 10,5 7,7 11,2 7,8 11,4 7,8 12,2 7,6 11,9 7,1

10 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 18,2 10,2

12 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,9 10

14 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,8 10

16 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,5 9,8

18 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 17,1 9,6

20 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,7 10,2 16,8 9,4

23 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,4 10,2 16,4 9,2

25 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,2 10,1 16,2 9,1

27 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16,1 10 16,1 9,2

29 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 16 9,9 16 9,1

31 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 15,8 9,8 15,4 8,8

33 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,8 9,8 15,7 9,7 15,4 8,8

35 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,7 9,7 15,1 9,4 15,1 8,8

37 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,6 9,6 15,1 9,4 15 8,7

39 9,7 7,8 11,3 8,6 13,2 9,6 14 9,8 14,3 9,4 14,6 9,2 15 8,8

14 16 18 19 20 22 24

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт

103

Обогрев
TC: полная производительность

Наружная темпера-

тура

Типоразмер

DB WB

-15 -14,7 2,52 2,52 2,52 2,52 2,52 2,52

-13 -12,6 2,68 2,68 2,68 2,68 2,68 2,68

-11 -10,5 2,8 2,8 2,8 2,8 2,8 2,8

-10 -9,5 2,92 2,92 2,92 2,92 2,92 2,92

-9,1 -8,5 333333

-7,6 -7 3,04 3,04 3,04 3,04 3,04 3,04

-5,6 -5 3,16 3,16 3,16 3,16 3,16 3,16

-3,7 -3 3,32 3,32 3,32 3,32 3,32 3,32

3,6

-0,7 0 3,56 3,56 3,56 3,56 3,56 3,36

2,2 3 3,76 3,76 3,76 3,76 3,68 3,36

4,1 5 3,88 3,88 3,88 3,88 3,68 3,36

6 7 4 4 4 3,88 3,68 3,36

7,9 9 4,12 4,12 4 3,88 3,68 3,36

9,8 11 4,24 4,24 4 3,88 3,68 3,36

11,8 13 4,4 4,32 4 3,88 3,68 3,36

13,7 15 4,52 4,32 4 3,88 3,68 3,36

-15 -14,7 3,15 3,15 3,15 3,15 3,15 3,15

-13 -12,6 3,35 3,35 3,35 3,35 3,35 3,35

-11 -10,5 3,5 3,5 3,5 3,5 3,5 3,5

-10 -9,5 3,65 3,65 3,65 3,65 3,65 3,65

-9,1 -8,5 3,75 3,75 3,75 3,75 3,75 3,75

-7,6 -7 3,8 3,8 3,8 3,8 3,8 3,8

-5,6 -5 3,95 3,95 3,95 3,95 3,95 3,95

-3,7 -3 4,15 4,15 4,15 4,15 4,15 4,15

4,5

-0,7 0 4,45 4,45 4,45 4,45 4,45 4,2

2,2 3 4,7 4,7 4,7 4,7 4,6 4,2

4,1 5 4,85 4,85 4,85 4,85 4,6 4,2

6 7 5 5 5 4,85 4,6 4,2

7,9 9 5,15 5,15 5 4,85 4,6 4,2

9,8 11 5,3 5,3 5 4,85 4,6 4,2

11,8 13 5,5 5,4 5 4,85 4,6 4,2

13,7 15 5,65 5,4 5 4,85 4,6 4,2

Мультизональные системы Lessar LMV

Температура помещения (°С, DB)

14 16 18 20 22 224

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

104

Типоразмер

5,6

7,1

Технический каталог 2010

Наружная темпера-

тура

DB WB

-15 -14,7 3,97 3,97 3,97 3,97 3,97 3,97

-13 -12,6 4,22 4,22 4,22 4,22 4,22 4,22

-11 -10,5 4,41 4,41 4,41 4,41 4,41 4,41

-10 -9,5 4,6 4,6 4,6 4,6 4,6 4,6

-9,1 -8,5 4,73 4,73 4,73 4,73 4,73 4,73

-7,6 -7 4,79 4,79 4,79 4,79 4,79 4,79

-5,6 -5 4,98 4,98 4,98 4,98 4,98 4,98

-3,7 -3 5,23 5,23 5,23 5,23 5,23 5,23

-0,7 0 5,61 5,61 5,61 5,61 5,61 5,29

2,2 3 5,92 5,92 5,92 5,92 5,8 5,29

4,1 5 6,11 6,11 6,11 6,11 5,8 5,29

6 7 6,3 6,3 6,3 6,11 5,8 5,29

7,9 9 6,49 6,49 6,3 6,11 5,8 5,29

9,8 11 6,68 6,68 6,3 6,11 5,8 5,29

11,8 13 6,93 6,8 6,3 6,11 5,8 5,29

13,7 15 7,12 6,8 6,3 6,11 5,8 5,29

-15 -14,7 5,04 5,04 5,04 5,04 5,04 5,04

-13 -12,6 5,36 5,36 5,36 5,36 5,36 5,36

-11 -10,5 5,6 5,6 5,6 5,6 5,6 5,6

-10 -9,5 5,84 5,84 5,84 5,84 5,84 5,84

-9,1 -8,5 666666

-7,6 -7 6,08 6,08 6,08 6,08 6,08 6,08

-5,6 -5 6,32 6,32 6,32 6,32 6,32 6,32

-3,7 -3 6,64 6,64 6,64 6,64 6,64 6,64

-0,7 0 7,12 7,12 7,12 7,12 7,12 6,72

2,2 3 7,52 7,52 7,52 7,52 7,36 6,72

4,1 5 7,76 7,76 7,76 7,76 7,36 6,72

6 7 8 8 8 7,76 7,36 6,72

7,9 9 8,24 8,24 8 7,76 7,36 6,72

9,8 11 8,48 8,48 8 7,76 7,36 6,72

11,8 13 8,8 8,64 8 7,76 7,36 6,72

13,7 15 9,04 8,64 8 7,76 7,36 6,72

14 16 18 20 22 224

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

Температура помещения (°С, DB)

105

Типоразмер

8

9

Мультизональные системы Lessar LMV

Наружная темпера-

тура

DB WB

-15 -14,7 5,67 5,67 5,67 5,67 5,67 5,67

-13 -12,6 6,03 6,03 6,03 6,03 6,03 6,03

-11 -10,5 6,3 6,3 6,3 6,3 6,3 6,3

-10 -9,5 6,57 6,57 6,57 6,57 6,57 6,57

-9,1 -8,5 6,75 6,75 6,75 6,75 6,75 6,75

-7,6 -7 6,84 6,84 6,84 6,84 6,84 6,84

-5,6 -5 7,11 7,11 7,11 7,11 7,11 7,11

-3,7 -3 7,47 7,47 7,47 7,47 7,47 7,47

-0,7 0 8,01 8,01 8,01 8,01 8,01 7,56

2,2 3 8,46 8,46 8,46 8,46 8,28 7,56

4,1 5 8,73 8,73 8,73 8,73 8,28 7,56

6 7 9 9 9 8,73 8,28 7,56

7,9 9 9,27 9,27 9 8,73 8,28 7,56

9,8 11 9,54 9,54 9 8,73 8,28 7,56

11,8 13 9,9 9,72 9 8,73 8,28 7,56

13,7 15 10,17 9,72 9 8,73 8,28 7,56

-15 -14,7 6,3 6,3 6,3 6,3 6,3 6,3

-13 -12,6 6,7 6,7 6,7 6,7 6,7 6,7

-11 -10,5 777777

-10 -9,5 7,3 7,3 7,3 7,3 7,3 7,3

-9,1 -8,5 7,5 7,5 7,5 7,5 7,5 7,5

-7,6 -7 7,6 7,6 7,6 7,6 7,6 7,6

-5,6 -5 7,9 7,9 7,9 7,9 7,9 7,9

-3,7 -3 8,3 8,3 8,3 8,3 8,3 8,3

-0,7 0 8,9 8,9 8,9 8,9 8,9 8,4

2,2 3 9,4 9,4 9,4 9,4 9,2 8,4

4,1 5 9,7 9,7 9,7 9,7 9,2 8,4

6 7 10 10 10 9,7 9,2 8,4

7,9 9 10,3 10,3 10 9,7 9,2 8,4

9,8 11 10,6 10,6 10 9,7 9,2 8,4

11,8 13 11 10,8 10 9,7 9,2 8,4

13,7 15 11,3 10,8 10 9,7 9,2 8,4

14 16 18 20 22 224

TC TC TC TC TC TC

кВт кВт кВт кВт кВт кВт

Температура помещения (°С, DB)

106
