инструкция по эксплуатации
системы кондиционирования
серия
HOME
ƚƜƓƔƙƩ4E-Magic
ƹƬƽƾƱƹƹLJƱƽƻƷƴƾ'ƽƴƽƾƱƸLJ
LS/LU-2H09..24KFA2
Page 2
СОДЕРЖАНИЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ 3
При установке 3
Во время эксплуатации 3
При обслуживании 4
ПЕРЕД НАЧАЛОМ РАБОТЫ 4
Проверка перед пуском 4
Оптимальная работа 4
Правила электробезопасности 5
КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ ОБОРУДОВАНИЯ 5
ФУНКЦИИ КОНДИЦИОНЕРА 8

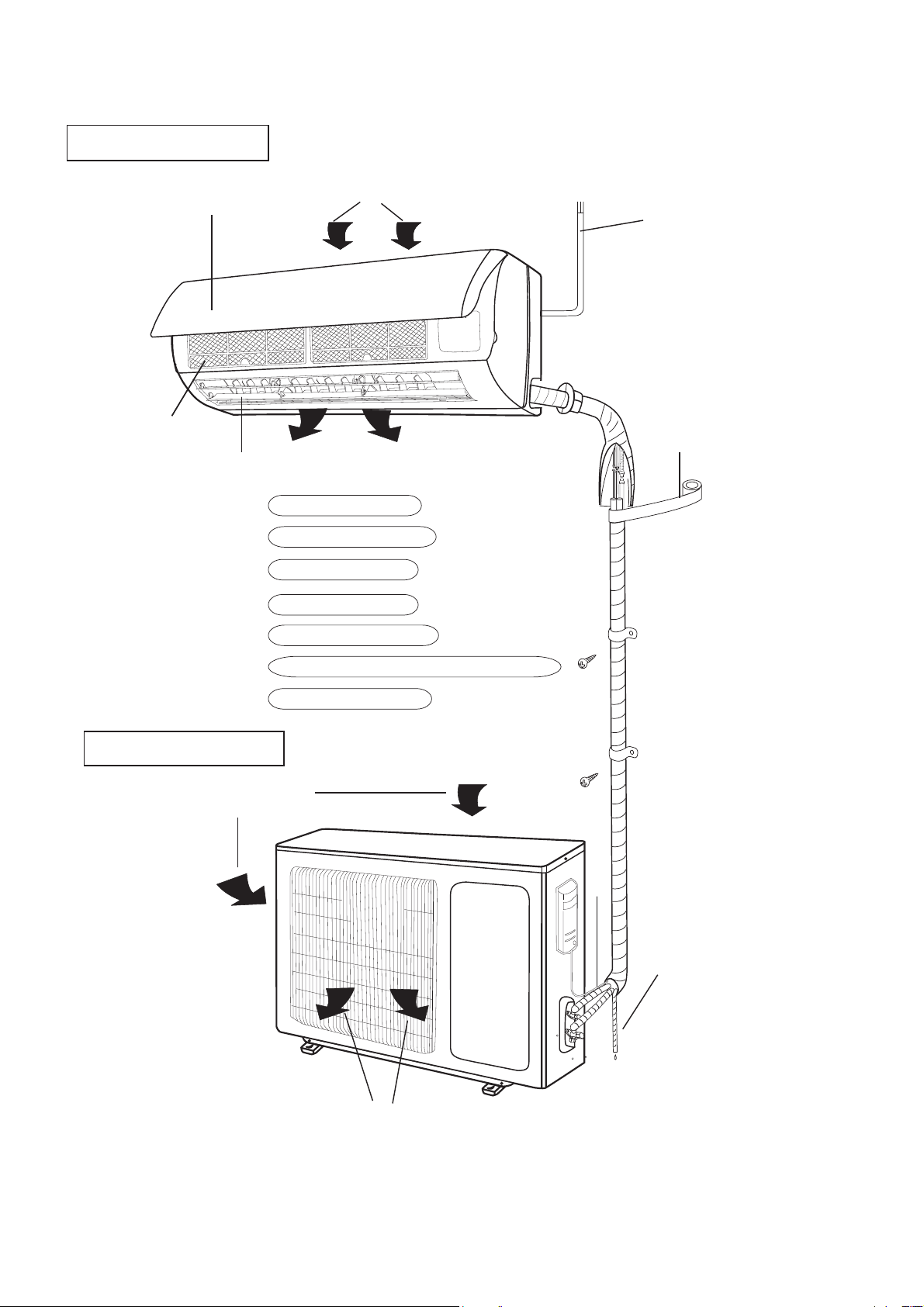

СОСТАВ СПЛИТ-СИСТЕМЫ 9

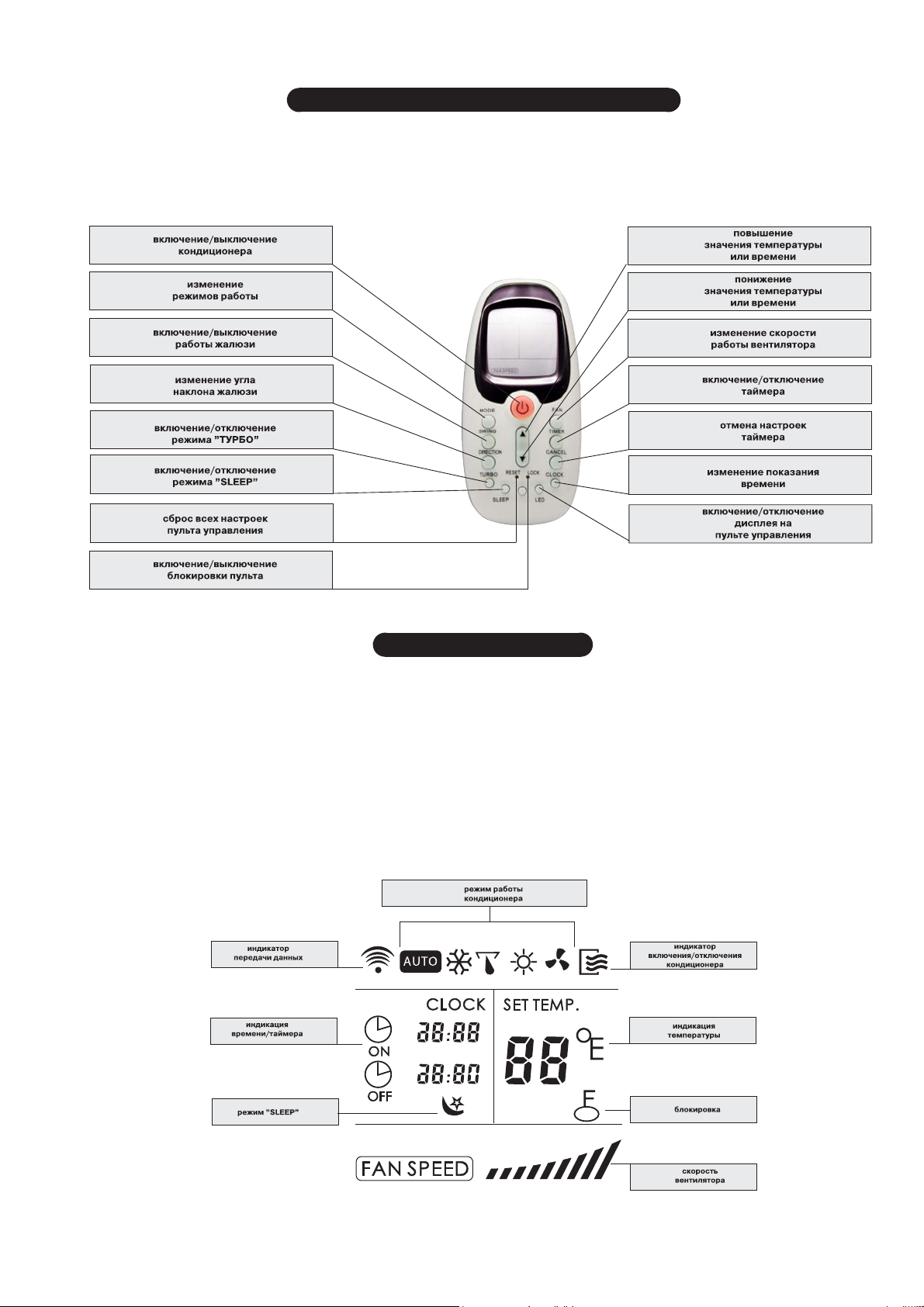

ПУЛЬТ УПРАВЛЕНИЯ 10

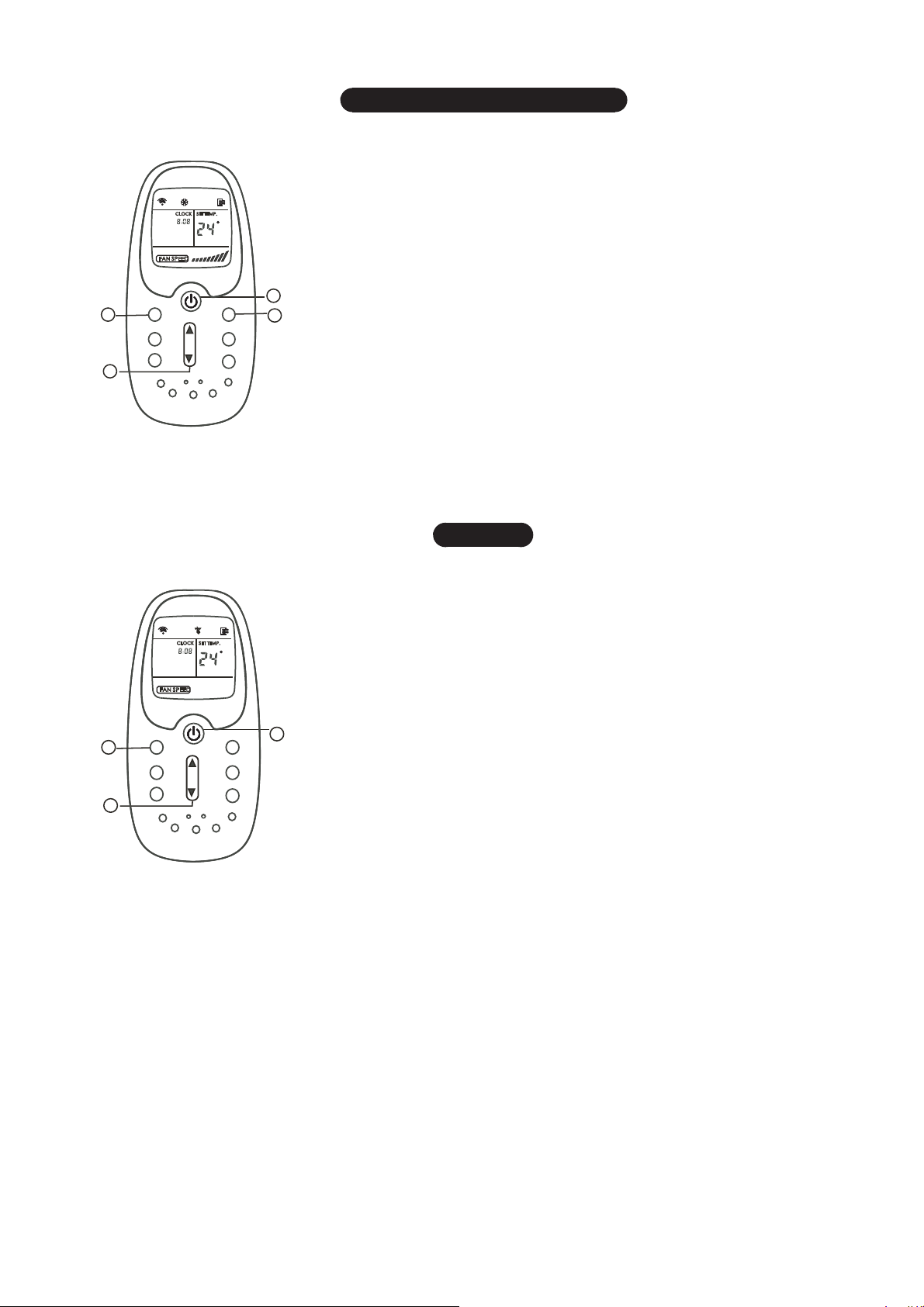

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ 11

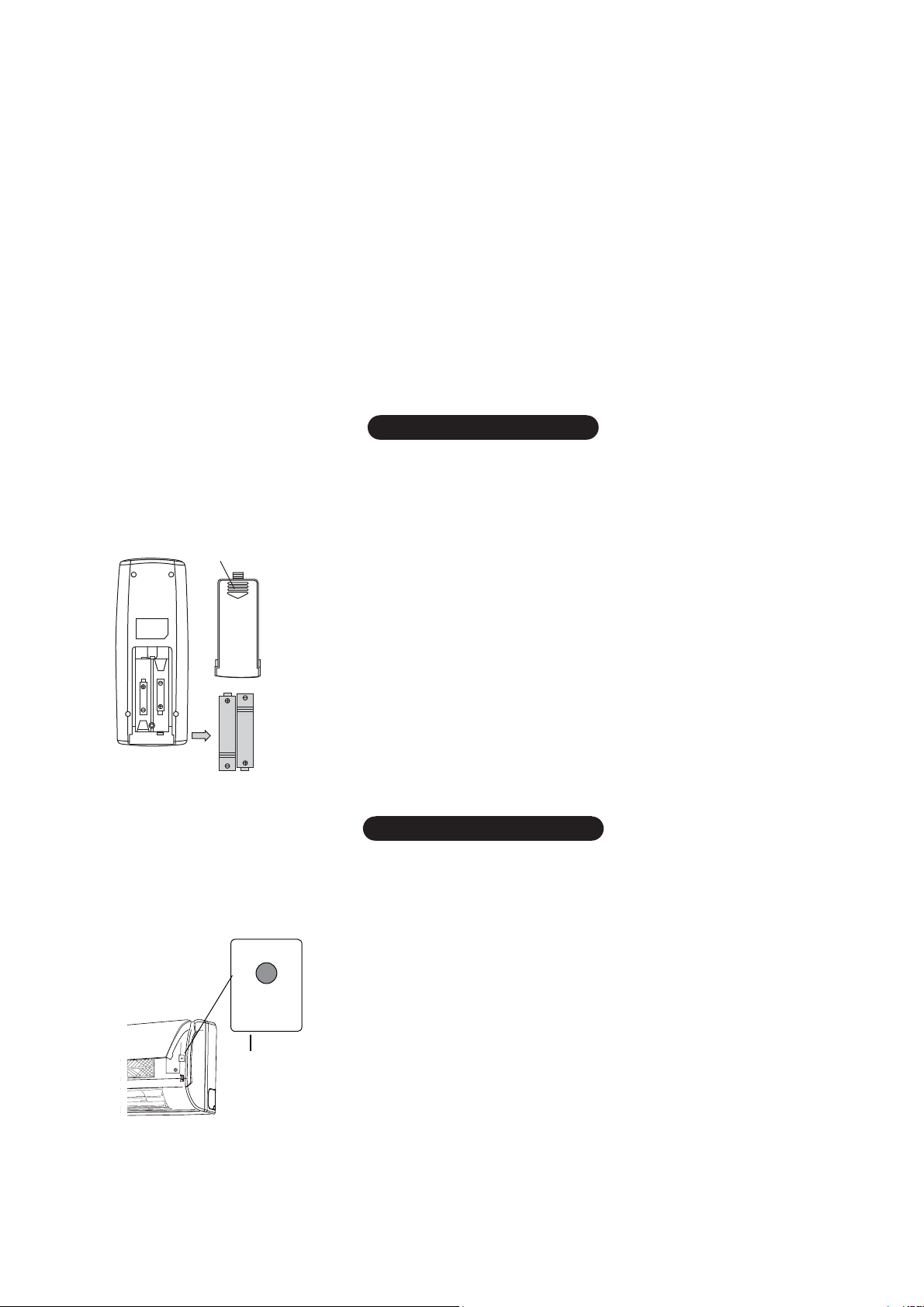

ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ 12
РЕЖИМЫ РАБОТЫ КОНДИЦИОНЕРА 14
ОБСЛУЖИВАНИЕ И ЧИСТКА КОНДИЦИОНЕРА 17
СОВЕТЫ ПО ЭКСПЛУАТАЦИИ 20
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 21
КОДЫ ОШИБОК 22
ГАРАНТИЙНЫЙ ТАЛОН 25
ƑƚƖƙƏƚƖƓ
!
Компания Lessar придерживается политики непрерывного развития и оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уведомления и пересматривать
или изменять содержимое данного документа без предварительного уведомления.
2
Page 3
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ЧТОБЫ ИЗБЕЖАТЬ ПОЛУЧЕНИЯ ТРАВМ И НАНЕСЕНИЯ УЩЕРБА ДРУГИМ ЛЮДЯМ И ИМУЩЕСТВУ,
ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ ИНСТРУКЦИИ.
ДАННОЕ ОБОРУДОВАНИЕ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ МАЛЕНЬКИМИ ДЕТЬМИ И
ЛЮДЬМИ С ОГРАНИЧЕННОЙ ПОДВИЖНОСТЬЮ, НАХОДЯЩИМИСЯ БЕЗ НАДЛЕЖАЩЕГО ПРИСМОТРА.
ПРИ УСТАНОВКЕ
Монтаж, перемещение и ремонт данного оборудования должны проводиться специалистами, имеющими
соответствующую подготовку и квалификацию, а также соответствующие лицензии и сертификаты для выполнения данных видов работ. Неправильное выполнение монтажа, демонтажа, перемещение и ремонта оборудования может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба, вследствие падения оборудования, утечки жидкости и т.п.
Поверхность, на которую устанавливается и крепится оборудование, а также крепление оборудования
должно быть рассчитано на вес оборудования.
Используйте силовые и сигнальные кабели необходимого сечения согласно спецификации
оборудования, требованиям инструкции, а также государственным правилам и стандартам. Не используйте удлинители или промежуточные соединения в силовом кабеле. Не подключайте несколько единиц оборудования к
одному источнику питания. Не модернизируйте силовой кабель. Если произошло повреждение силового кабеля
или вилки, необходимо обратиться в сервисную службу для замены.
Предохранитель или автомат токовой защиты должен соответствовать мощности оборудования. Оборудование должно иметь надёжное заземление. Неправильное заземление может привести к поражению электрическим током. Источник питания должен иметь защиту от утечки тока. Отсутствие защиты от утечки тока может
привести к поражению электротоком.
Не включайте питание до завершения работ по монтажу. Не устанавливайте и не используйте оборудование в помещениях с потенциально взрывоопасной атмосферой. Применение или хранение горючих материалов,
жидкостей или газов возле оборудования может привести к возгоранию.
При установке тщательно проветривайте помещение.
Убедитесь в правильности установки и подсоединения дренажного трубопровода. Неправильное подсоединение может привести к протечке и нанесению ущерба имуществу.
Не устанавливайте оборудование над компьютерами, оргтехникой и другим электрооборудованием. В
случае протечки конденсата это оборудование может выйти из строя.
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ
Перед включением проверьте правильность установки воздушного фильтра. Если оборудование не эксплуатировалось длительное время, рекомендуется перед началом эксплуатации почистить фильтр.
Не включайте и не выключайте оборудование посредством включения или выключения вилки из розетки. Используйте для этого кнопку включения и выключения пульта дистанционного
управления.
Не тяните за силовой кабель при отключении вилки из розетки. Это может привести к повреждению
кабеля, короткому замыканию или поражению электротоком.
Не используйте оборудование не по назначению. Данное оборудование не предназначено для хранения
точных измерительных приборов, продуктов питания, животных, растений или
предметов искусства т.к. это может привести к их порче.
Не стойте под струёй холодного воздуха. Это может повредить вашему здоровью. Оберегайте домашних
животных и растения от длительного воздействия воздушного потока, так как это вредно для их здоровья.
Не суйте руки и другие части тела, а также посторонние предметы в отверстия для забора и подачи воздуха. Лопасти вентилятора вращаются с большой скоростью и попавший в них предмет может нанести травму
или вывести из строя оборудование. Внимательно присматривайте за маленькими детьми, и следите, чтоб они не
играли рядом с оборудованием.
При появлении каких либо признаков неисправности (запаха гари, повышенный шум и т.п.) сразу же
выключите оборудование и отключите от источника питания. Использование оборудования с признаками неис-
3
Page 4
правности может привести к возгоранию, поломке и т.п. При появлении признаков неисправности необходимо
обратиться в сервисный центр.
Не эксплуатируйте оборудование длительное время в условиях высокой влажности. При работе оборудования в таких условиях существует вероятность образования избыточного количества
конденсата, который может протечь и нанести ущерб имуществу.
При использовании оборудования
ми проветривайте помещение и не направляйте воздушный поток прямо на них.
Не устанавливайте компьютеры, оргтехнику и другие электроприборы непосредственно под
оборудованием. В случае протечки конденсата эти электроприборы могут выйти из строя.
Если предполагается не использовать оборудование в течение длительного времени, отсоедините вилку
кабеля электропитания от розетки или выключите автомат токовой защиты, а также вытащите батарейки из беспроводного пульта управления.
Не подвергайте оборудование и пульт управления воздействию влаги или жидкости.
в одном помещении с печкой или другими нагревательными прибора-
ПРИ ОБСЛУЖИВАНИИ
Не прикасайтесь к выключателям мокрыми руками. Это может привести к поражению электротоком.
Перед чисткой или обслуживанием отключите оборудование от источника питания.
При уходе за оборудованием вставайте на устойчивую конструкцию, например, складную лестницу.
При замене воздушного фильтра не прикасайтесь к металлическим частям внутри оборудования. Это
может привести к травме.
Не мойте оборудование водой, агрессивными или абразивными чистящими средствами. Вода может по-
пасть внутрь и повредить изоляцию, что может повлечь за собой поражение электрическим током. Агрессивные
или абразивные чистящие средства могут повредить оборудование.
Ни в коем случае не заряжайте батарейки и не бросайте их в огонь.
При замене элементов питания заменяйте старые батарейки на новые того же типа. Использование
старой батарейки вместе с новой может вызвать генерирование тепла, утечку жидкости или
взрыв батарейки.
В случае попадания жидкости из батарейки на кожу, в глаза или одежду, тщательно промойте их в чистой
воде и обратитесь к врачу.
ПЕРЕД НАЧАЛОМ РАБОТЫ
Перед началом работы установки внимательно прочитайте инструкцию. Строго придерживайтесь описания выполняемых операций. Нарушение технологии может повлечь за собой травмы для вас или окружающих, а
также повреждение оборудования.
Проверка перед пуском
• Проверьте надёжность заземления.
• Проверьте, что фильтр установлен правильно.
• Перед пуском после долгого перерыва в работе очистите фильтр (См. инструкцию по эксплуатации).
• Убедитесь, что ничего не препятствует входящему и исходящему воздушному потоку.
Оптимальная работа
Обратите внимание на следующие моменты для обеспечения нормальной работы:
• Направление прямого исходящего воздушного потока должно быть направлено в сторону от людей, на-
ходящихся в помещении.
• Установленная температура соответствует обеспечению комфортных условий. Не рекомендуется уста-
навливать слишком низкую температуру.
• Избегайте нагрева помещения солнечными лучами, занавесьте окно на время работы оборудования в
режиме охлаждения.
• Открытые окна и двери могут снизить эффективность охлаждения. Закройте их.
• Используйте пульт управления для установки желаемого времени работы.
4
Page 5
• Не закрывайте отверстия в оборудовании, предназначенные для забора и подачи воздуха.
• Не препятствуйте прямому воздушному потоку. Кондиционер может выключиться раньше, чем охладит
всё помещение.
• Регулярно чистите фильтры. Загрязненные фильтры ведут к снижению эффективности работы оборудо-
вания.
Правила электробезопасности
• Все подключения должны проводиться квалифицированным персоналом.
• Подключения должны проводиться с соблюдением всех правил безопасности.
• Главный автомат токовой защиты должен быть оборудован устройством контроля утечки тока.
• Характеристики электропитания должны соответствовать требованиям спецификации для данного обо-
рудования.
Запомните!
• Не включайте оборудование если заземление отключено.
• Кондиционер предназначен для работы при уровне влажности до 80%. При превышении данного уровня
влажности возможно образование конденсата на внутренних и внешних частях кондиционера, что может
привести к повреждению оборудования. При повышении уровня влажности до 80% или выше - немедленно
отключите кондиционер от электрической сети!
• Оборудование предназначено для использования в режимах: охлаждения в диапазоне от +18°С до +43°С
наружного воздуха; обогрева в диапазоне от -7°С до +24°С наружного воздуха. Данные диапазоны даны с
учетом использования оборудования без зимнего комплекта. Использование оборудования при других температурных параметрах может привести к поломке и выходу оборудования из строя.
• Не используйте оборудование с повреждёнными электропроводами.
• При обнаружении повреждений немедленно замените провод.
• Перед первым пуском подайте питание за 12 часов до пуска для прогрева оборудования.
КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ ОБОРУДОВАНИЯ
Класс энергоэффективности
Модель EER / COP
LS-2H09KFA2; LS-2H09KFA2; LU-2H18KFA2
LS-2H09KFA2; LS-2H12KFA2; LU-2H21KFA2
Класс
A
В
С
D
E
F
G
EER (Energy Effi ciency Ratio) - отношение мощности охлаждения к потребляемой мощности.
COP (Coeffi cient of Performance) - отношение мощности
EER COP
3.2 ≤ EER 3.6 ≤ COP
3 ≤ EER < 3.2 3.4 ≤ COP < 3.6
2.8 ≤ EER < 3 3.2 ≤ COP < 3.4
2.6 ≤ EER < 2.8 2.8 ≤ COP < 3.2
2.4 ≤ EER < 2.6 2.6 ≤ COP < 2.8
2.2 ≤ EER < 2.4 2.4 ≤ COP < 2.6
EER < 2.2 COP < 2.4
обогрева к потребляемой мощности.
В / В
В / В
5
Page 6
ƝƽƻDŽƿƵƿƲƯƺƵƹƭƿƲƸljƺƻƼƲƽƲƱƺƭDŽƭƸƻƹƽƭƮƻƿLj
¦ÁÃǼ½¹Æ¾½¾Ä¹Â˾
ÖËǼÇ

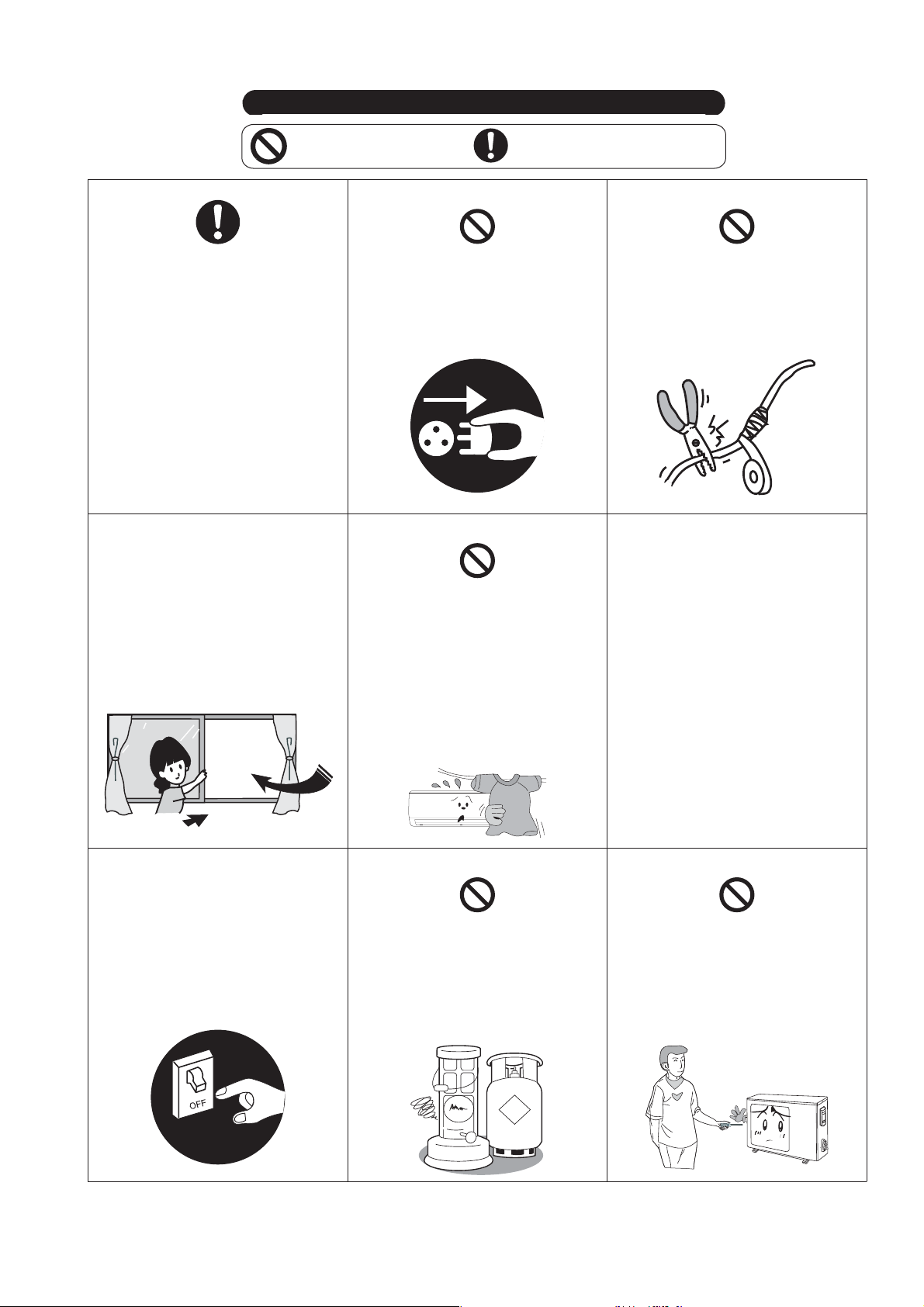

Удостоверьтесь в правильности электрического напряжения
в сети. Слишком высокое напряжение может привести к выходу из строя электронной платы, слишком низкое - к поломке
компрессора и вентиляторов.
Помните, что открытые двери и
окна, а также прямой солнечный
свет сильно уменьшают эффективность охлаждения. Всегда при использовании кондиционера закрывайте и завешивайте окна и двери.
ʾ¼½¹½¾Ä¹Â˾˹Ã
Никогда не тяните за провод электропитания. Это может привести к
поражению электрическим током.
Не закрывайте отверстия в оборудовании, предназначенные для
заборы и выхода воздуха. Не сушите одежду рядом с кондиционером. Кондиционер может выключиться раньше, чем охладит
помещение, если выход для воздуха
закрыт какими-нибудь предметами.
Никогда не перекусывайте и не
перерезайте питающий кабель.
Это может привести к поражению
электрическим током.
Будьте внимательны! Кондиционер оборудован системой защиты
компрессора, которая не даст компрессору запуститься ранее, чем
через три минуты после последней
остановки. Не надо после отключения кондиционера сразу же включать его снова. Это может вызвать
поломку компрессора.
Если из кондиционера пошел
дым, если при работе стали появляться подозрительные
звуки, немедленно отключите питание кондиционера и позвоните
в ближайший сервисный центр.
6
Не пользуйтесь газовой лампой,
горелкой или газовой плитой на
расстоянии ближе 1 метра от оборудования.
Кондиционер является сложным
оборудованием. Никогда не пытайтесь ремонтировать его самостоятельно. Обратитесь в
ближайший сервисный центр.
Page 7

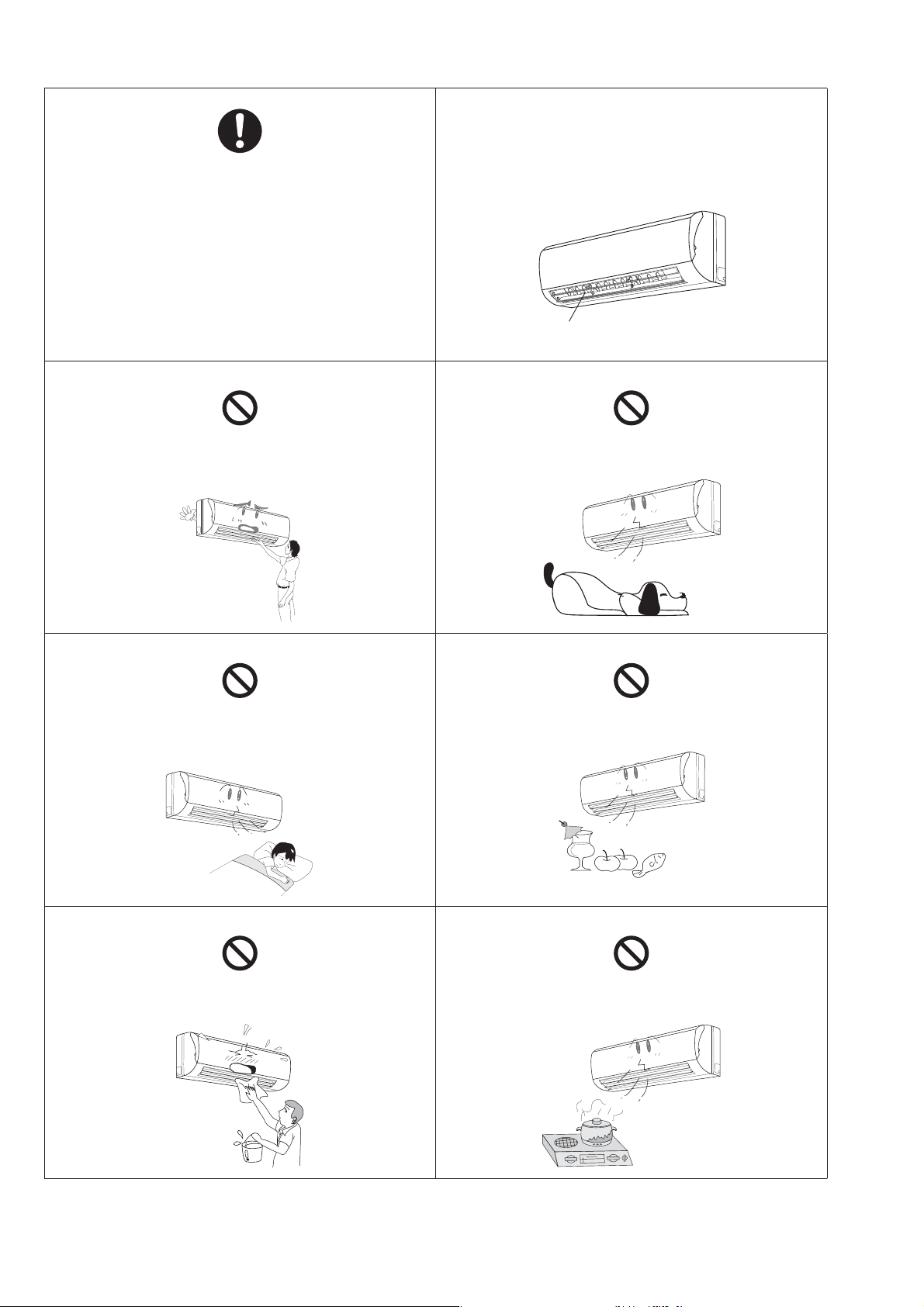

Будьте внимательны. Если каким-либо образом будет
поврежден кабель питания или сигнальная линия,
немедленно отключите кондиционер и обратитесь
в ближайший сервисный центр для замены кабеля.
Не используйте кондиционер до устранения повреждений, это может привести к удару электротоком.
Производите регулировку горизонтальных жалюзи
только с пульта управления кондиционером. Регулировку вертикальных жалюзи
изводите только при отключенном оборудовании.
(при их наличии) про-
¿¹Ä×ÀÁ
Никогда не засовывайте пальцы или любые предметы в отверстие для выхода воздуха. Это может вызвать травму и поломку кондиционера.
Не направляйте воздушный поток на людей. Это может вызвать простуду.
Не направляйте воздушный поток на животных или
растения.
Не охлаждайте с помощью кондиционера еду и напитки.
Не мойте кондиционер водой. Это может вызвать поломку или удар электрическим током.
Не устанавливайте оборудование рядом с сильным
источником тепла.
7
Page 8
ƝƽƵƺǃƵƼƽƭƮƻƿLjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻǂƸƭƳƱƲƺƵnj
Работа кондиционера в режиме охлаждения основана на переносе тепла из помещения на улицу. Соответственно, производительность кондиционера может увеличиваться или уменьшаться с увеличением или уменьшением температуры воздуха снаружи. При отрицательных температурах наружного воздуха производительность кондиционера очень сильно падает. Используйте
опцию «Зимний Комплект», если кондиционер будет часто работать на охлаждение при низких температурах.
ơǀƺƷǃƵnjƴƭdžƵƿLjƻƿƻƮƹƲƽƴƭƺƵnj
При работе в режиме охлаждения, если температура внутреннего теплообменника опускается ниже 0°С,
микропроцессор кондиционера отключит компрессор кондиционера. Данная функция поможет защитить кондиционер от повреждений и поломок в случае недостатка газа в системе.
ƝƽƵƺǃƵƼƽƭƮƻƿLjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻƮƻưƽƲƯƭ
Работа кондиционера в режиме обогрева основана на переносе тепла с улицы в помещение. Соответственно, производительность кондиционера может увеличиваться или уменьшаться с увеличением или уменьшением
температуры на улице. При низких температурах наружного воздуха использование кондиционера в режиме обогрева экономически невыгодно, используйте другие способы обогрева, например, масляный обогреватель.
Для предотвращения подачи холодного воздуха в помещение кондиционер имеет специальную программу.
После включения кондиционера в режиме обогрева вентилятор внутреннего блока не включается до тех пор, пока
температура теплообменника внутреннего блока не поднимется до определенного значения.
ƝƽƵƺǃƵƼƽƭƮƻƿLjƾƵƾƿƲƹLjƻƿƿƭƵƯƭƺƵnjƷƻƺƱƵǃƵƻƺƲƽƭƯƽƲƳƵƹƲƻƮƻưƽƲƯƭ
При работе кондиционера в режиме обогрева при отрицательных температурах наружного воздуха кондиционер может автоматически останавливаться для оттаивания теплообменника наружного блока. При этом останавливаются вентиляторы наружного и внутреннего блоков, моргает индикатор на внутреннем блоке, а из наружного блока может выходить пар и капать вода. Это не является неисправностью, после оттаивания кондиционер
автоматически включится в работу.
ſƲƺƲƽƭƿƻƽƵƻƺƻƯ
Внутренний блок кондиционера оборудован генератором ионов. Благодаря действию генератора происходит более эффективное устранение бактерий и запахов, что благотворно сказывается на здоровье человека. Создаваемые генератором отрицательные ионы передают свой заряд содержащимся в воздухе частицам, притягивая их к
обладающему статическим зарядом фильтру. Генератор ионов включается в работу автоматически при включении
кондиционера, и автоматически отключается при выключении.
ƐƯƿƻƽƲƾƿƭƽƿ
Кондиционер оборудован функцией авторестарта. Это значит, что после пропадания электропитания, в тот
момент когда электропитание появиться снова, кондиционер включится автоматически в таком же режиме работы,
в котором он работал до пропадания электропитания. Функция авторестарта активна только при работе с инфракрасным беспроводным пультом управления.
8
Page 9
Внутренний блок
2
Вход воздуха
1
3
4
Наружный блок
Вход воздуха
5
Выход воздуха
1. Кабель питания
2. Передняя панель
3. Фильтр
4. Жалюзи
5. Монтажный скотч
6. Соединительные трубы, провода
7. Слив конденсата
6
7
Выход воздуха
ƜƼƱưƽƾƬƮƷƱƹƹƺƱƹƬƼƴƽƿƹƶƱƺƭƺƼƿưƺƮƬƹƴƱƸƺƲƱƾƹƱƸƹƺƯƺƺƾƷƴǃƬƾƽNjƻƺƮƴưƿƺƾƺƭƺƼƿưƺƮƬƹƴNj&ƻƼƴƺƭƼƱƾƱƹƹƺƯƺƑƬƸƴ(
9
Page 10
ƓƵƾƿƭƺǃƵƻƺƺLjƶƵƺǁƽƭƷƽƭƾƺLjƶƼǀƸljƿǀƼƽƭƯƸƲƺƵnj
Внимание: не оставляйте пульт управления под прямыми солнечными лучами, не нагревайте, не мойте пульт жидкими моющими средствами, не бросайте пульт управления.
ƝǀƸljƿǀƼƽƭƯƸƲƺƵnjCgm^ee^\m
Удобство управления оборудованием LESSAR является одной из основных его характеристик. Для кондиционеров
серии Home специалисты LESSAR разработали специальный пульт управления с эргономичным дизайном, который получил название Intellect.
Система управления Intellect позволяет выбрать необходимый режим работы кондиционера, запустить любую из
многочисленных ее функций и отобразить на дисплее основные режимы. Логично расположенные кнопки пульта
делают управление кондиционером настолько простым, что в нем разберется даже ребенок: пульт спроектирован
по принципу «бери и пользуйся». В ночное время подсветка желтого цвета позволяет воспользоваться им так же
легко, как и днем, не прибегая к включению света, а комплект крепления пульта к стене дает возможность всегда
держать его на виду.
10
Page 11
ƁƼƽƭƯƸƲƺƵƲƷƻƺƱƵǃƵƻƺƲƽƻƹ
Пульт управления LZ-KBP
Номинальное напряжение 3.0 В (алкалиновые батарейки LR03 x 2 шт)
Минимальное напряжение 2.0 В
Расстояние до 8 метров
Диапазон рабочих температур от -5°С до +60°С
ON/OFF
Нажмите на эту кнопку для включения кондиционера, повторное нажатие выключит кондиционер.
MODE
Кнопка выбора режимов работы. При каждом нажатии режим работы меняется по следующему алгоритму:
AUTO
COOL DRY HEAT FAN
SWING
Нажатие на кнопку для включения жалюзи в автоматическом режиме. Повторное нажатие остановит жалюзи в
том положении, в котором они находились на момент нажатия кнопки.
DIRECTION
Нажмите эту клавишу для изменения угла качения жалюзи. Каждое следующее нажатие изменяет угол на одну
позицию из 6. Когда угол наклона оказывает влияние на эффективность холодо- или теплопроизводительности,
то он будет изменен автоматически. При этом никаких символов на экране пульта управления не появится.
TEMP/TIME
Нажмите кнопку ▲ для увеличения уставки температуры в помещении или для изменения значения таймера по
часовой стрелке. Нажатие на кнопку ▼ приведет к уменьшению уставки температуры или изменению значения
таймера против часовой стрелки.
TURBO
В режиме охлаждения при нажатии этой кнопки кондиционер выходит в режим максимальной мощности. Повторное нажатие выключает режим.
SLEEP
Нажмите эту кнопку для перехода в режим энергосбережения. Повторное нажатие отключает режим.
Данная функция доступна только для режимов Охлаждения, Обогрева и Авто, и предназначена для поддержания
комфортного режима сна.
RESET
Нажатие на утопленную кнопку приведет к сбросу всех настроек пульта управления к заводским параметрам.
Нажимайте эту кнопку тонкой небольшой палочкой, например, спичкой.
FAN
Используйте эту кнопку для выбора комфортной скорости работы вентилятора. Всего в кондиционере 4 режима:
AUTO
¤¿¾Б·ЦИБЕЗЕИЙУ
¨З¼»ДЦЦИБЕЗЕИЙУ
ТИЕБ·ЦИБЕЗЕИЙУ
11
Page 12
TIMER
Эта кнопка используется для включения функции Таймера (ON) и для ее отключения (OFF)
В режиме ON выставьте время, и кондиционер включится в заданном режиме в данное время. В режиме OFF
кондиционер выключится в заданное время.
CANCEL
Нажмите эту кнопку для отмены функции Таймера.
LED
Нажмите эту кнопку для очистки дисплея кондиционера. Повторное нажатие включает дисплей.
LOCK
При нажатии этой кнопки все текущие настройки кондиционера блокируются, и с пульта управления становиться невозможным ввод команд. Повторное нажатие разблокирует пульт управления.
Нажимайте эту кнопку тонкой небольшой палочкой, например, спичкой.
ƖƭƹƲƺƭNJƸƲƹƲƺƿƻƯƼƵƿƭƺƵnj
Беспроводной пульт управления для работы требует две батарейки типа LR03. Всегда используйте батарейки
одинакового типа, при замене соблюдайте полярность.
£ÉÔÑù
º¹Ë¹É¾ÂÆǼÇ
ÇËʾù
• После замены батареек не используйте старые батарейки вместе с новыми.
• Если пульт управления не будет использоваться в течении длительного вре-
мени, выньте батарейки.
• Радиус действия пульта управления не превышает 8 метров от внутреннего
блока (с новыми батарейками). Использовать дистанционный пульт на больших расстояниях неэффективно.
• Если значения на пульте
управления не изменяются, пульт и кондиционер
не реагируют на нажатие кнопок на пульте управления, пожалуйста, выньте
батарейки из пульта и вставьте их снова через 30 секунд.
ƞǀDŽƺƻƶƴƭƼǀƾƷƷƻƺƱƵǃƵƻƺƲƽƭ
При утере или повреждении пульта управления кондиционер можно запустить в ручном режиме работы.
Внимание! Выбор режима работы, корректировка температуры и скорости работы вентилятора в таком случае невозможна, кондиционер выбирает режим работы, температуру и скорость вентилятора автоматически.
AUTO/COOL
Для включения кондиционера:
• на выключенном блоке нажмите на клавишу AUTO/COOL один раз
для запуска блока. Кондиционер запуститься в автоматическом ре-
ручной запуск
жиме, сам подберет максимально комфортные настройки.
• следующее нажатие на клавишу AUTO/COOL включит кондицио-
нер в режиме охлаждения, +24°С.
• для остановки кондиционера снова нажмите на клавишу AUTO/
COOL один раз. Кондиционер автоматически выключиться.
12
Page 13
ƁƾƿƭƺƻƯƷƭDŽƭƾƻƯ
Перед запуском кондиционера настройте часы пульта управления. Часы на
пульте показывают время независимо от того, работает кондиционер или нет.
AUTO
CLOCK
FAN S PEED
SETTEMP.
C
Начальные настройки
После того, как в пульт установили батарейки, на дисплее заморгает надпись
00:00
1. Нажмите кнопку TEMP/TIME для настройки времени, установите необхо-
димое время. Каждое нажатие на кнопку приводит к сдвигу времени на 1
минуту, при постоянно нажатой кнопке время изменяется с шагом в 10 минут.
2. Нажмите кнопку CLOCK на 5 секунд после выставления нужного времени.
Часы перестанут мигать и будут работать в обычном режиме.
3. Нажмите кнопку CLOCK на 3 секунды для переустановки времени. После
нажатия часы начнут мигать, после чего повторите шаги 1 и 2.
1
MODE
SWING
DIRECTION
TURBO
SLEEP
RESET
FAN
TIMER
CANCEL
CLOCK
LOCK
LED
UV
2
Примечание: перед использованием функции
AUTO-TIMER часы необходимо выставить в обязательном порядке.
Если же перенастроить часы после выставлению таймера AUTO-ON/OFF, то пульт передаст кондиционеру новое
значение времени.
Точность часов составляет примерно 15 секунд и может изменятся, когда батарейки пульта сильно разряжены.
Статическое электричество может вызвать сбой настройки времени. Если пульт показывает 00:00, просто перенастройте часы.
ƐƯƿƻƹƭƿƵDŽƲƾƷƭnjƽƭƮƻƿƭ

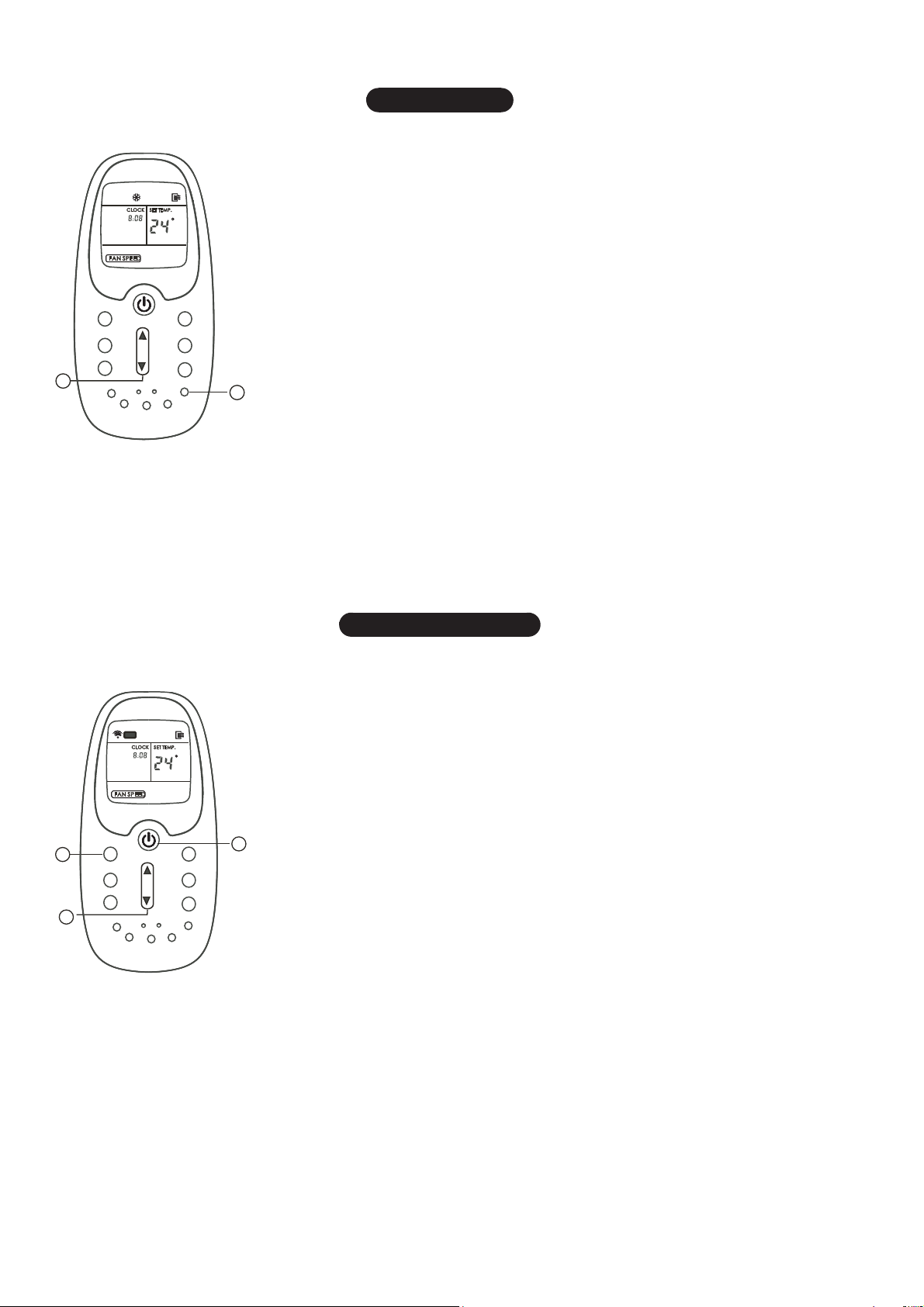

При работе в режиме AUTO кондиционер автоматически выбирает настройки
и режим работы в зависимости от необходимой температуры, выставленной на
пульте управления, и температуры в помещении.
AUTO
CLOCK
1
2
FAN S PEED
MODE
SWING
DIRECTION
TURBO
SLEEP
RESET
UV
SET TEM P.
LOCK
C
TIMER
CANCEL
LED
FAN
CLOCK
3
При выборе режима работы все настройки сохраняются в памяти блока. Поэтому, если вы хотите, чтобы кондиционер работал при таких же условиях, что и
раньше, просто
включите его кнопкой ON/OFF.
Убедитесь, что кондиционер включен в розетку, и подано питание. Лампочка
OPERATION на дисплее внутреннего блока начнет мигать.
1. Нажатием на кнопку MODE выберите режим AUTO.
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Нажмите кнопку ON/OFF для включения кондиционера.
Если режим AUTO некомфортен для Вас, то в любой момент можно выбрать
другой режим работы. Нажмите на кнопку MODE для выбора нужного режима.
Примечание:
в режиме AUTO скорость вентилятора выбирается кондиционером автоматически.
13
Page 14
CLOCK
SETTEMP.
ƜǂƸƭƳƱƲƺƵƲ&ƜƮƻưƽƲƯ&ƒƲƺƿƵƸnjǃƵnj
C
Убедитесь в наличии электропитания перед началом работы
FAN SPEED
1. Нажмите кнопку MODE для выбора режима работы.
• COOL для охлаждения
4
3
RESET
FAN
TIMER
CANCEL
CLOCK
LOCK
LED
UV
MODE
1
SWING
DIRECTION
2
TURBO
SLEEP
• HEAT для обогрева
• FAN для вентиляции
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Кнопкой FAN выберите комфортную скорость вентилятора.
4. Включите кондиционер кнопкой ON/OFF.
Примечание:
В режиме FAN (вентиляция) выбор уставки температуры невозможен.
ƜƾǀDžƲƺƵƲ
CLOCK
SET TEM P.
C
Убедитесь в наличии электропитания перед началом работы
FAN S PEED
1. Нажмите кнопку MODE для выбора режима работы.
• DRY для режима осушения
2. Кнопкой TEMP/TIME задайте необходимую температуру.
3. Включите кондиционер кнопкой ON/OFF.
RESET
FAN
TIMER
CANCEL
CLOCK
LOCK
LED
UV
3
MODE
1
SWING
DIRECTION
2
TURBO
SLEEP
Примечание:
В режиме DRY (осушение) выбор скорости работы вентилятора невозможен.
14
Page 15
ƠƭƶƹƲƽ
SET TE MP.
ON
OFF
FAN SPEED
C

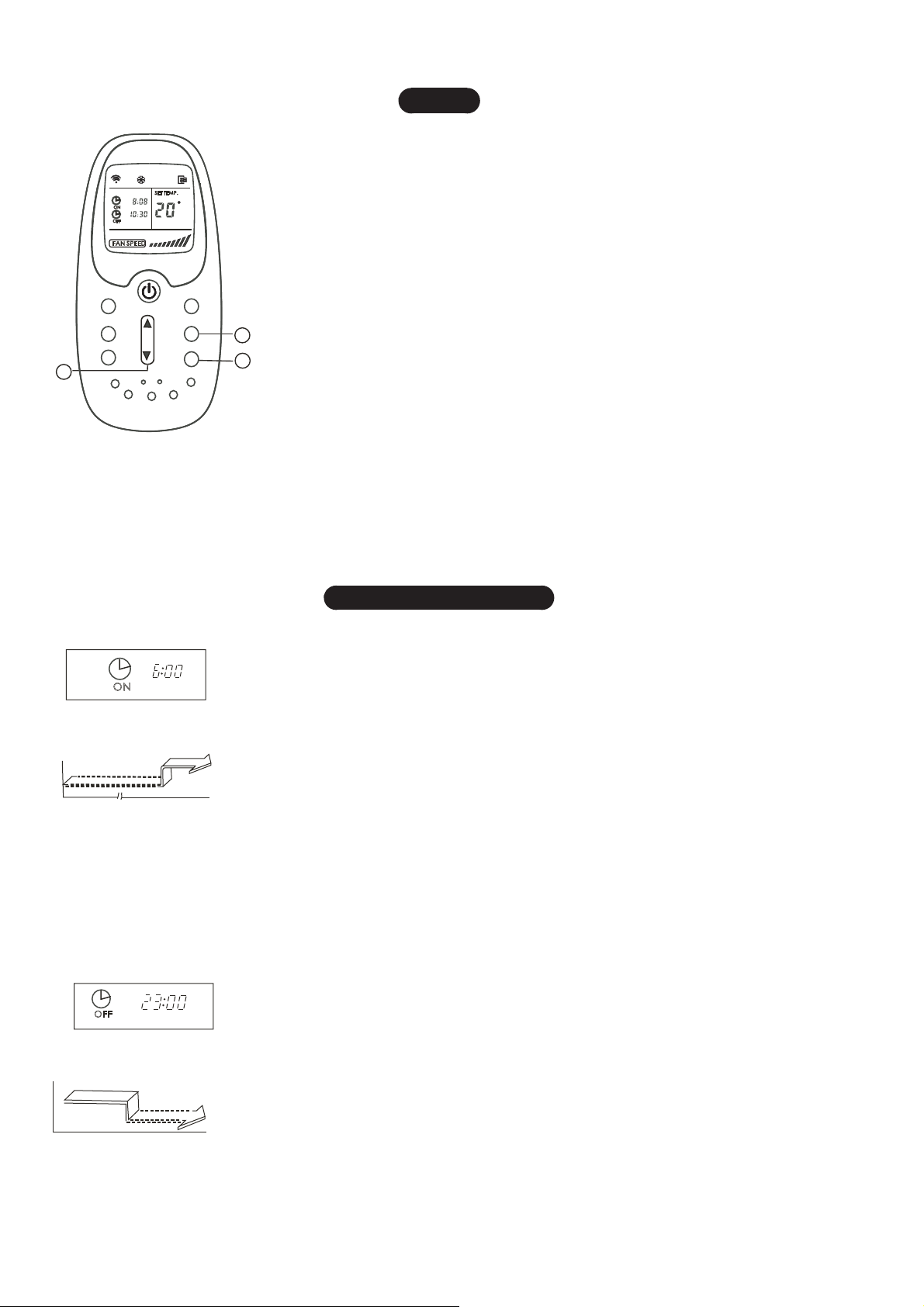

1. Нажмите кнопку TIMER. Отобразятся текущие настройки таймера и будет
мигать индикатор.
2. Кнопкой TEMP/TIME выставьте нужное время
• ▲ для времени вперед
2
MODE
SWING
DIRECTION
TURBO
SLEEP
RESET
FAN
TIMER
CANCEL
CLOCK
LOCK
LED
UV
• ▼ для времени назад
• при каждом нажатии время изменяется на одну минуту, при длительном
1
3
нажатии на 10 минут
3. После установки таймера TIMER ON и TIMER OFF проверьте, горит ли
индикатор TIMER на панели внутреннего блока.
Для отмены
заданного значения используйте кнопку CANCEL
Примечание:
При выборе работы по таймеру пульт автоматически посылает сигнал включения кондиционеру в нужное время.
Поэтому держите пульт в прямой видимости внутреннего блока для возможности подачи сигнала.
Время работы таймера ограничено 24 часами.
Настройка работы таймера с интервалом работы в 5 минут может некорректно обрабатываться процессором внутреннего блока
. Используйте интервалы не менее чем в 15 минут для корректной работы блока.
ƝƽƵƹƲƽƺƭƾƿƽƻƶƷƵƿƭƶƹƲƽƭ
Таймер включения (TIMER ON)
ON
Функция TIMER ON очень удобна, если Вам нужно включить кондиционер автоматически (например, перед возвращением домой).
Кондиционер автоматически включиться в указанное время.
ɉɭɫɤ
ȼɵɤɥ
Внимание! Время фиксации настроек примерно 0.5 секунды. Учтите это, и нажимайте
кнопку, пока не появится нужное время. В противном случае все шаги придеться по-
6:00
Для запуска кондиционера
вторить по новой.
в 6.00 утра:
1. Нажмите TIMER до отображения индикатора TIMER ON, и заданное время отобразится и замигает (если теку-
щее время 6.00, то через 3 секунды функция TIMER ON будет активирована автоматически).
2. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
3. Подождите полсекунды и индикатор TIMER ON перестанет мигать, функция таймера будет активирована.
Таймер отключения (TIMER OFF)
OFF
Функция TIMER OFF удобна, если требуется отключить кондиционер в определенное
время, например, перед сном. Кондиционер остановиться автоматически в нужное
время.
ɋɬɨɩ
ȼɤɥ
23:00
15
Page 16
Для остановки кондиционера в 23.00:
1. Нажмите кнопку TIMER до отображения индикатора TIMER OFF, и заданное время отобразится и будет мигать
(если текущее время 23.00, то через 3 секунды функция TIMER OFF будет активизирована автоматически).
2. Используйте кнопки TEMP/TIME для выставления времени (23.00) на дисплее.
3. Подождите полсекунды и индикатор TIMER OFF перестанет мигать, функция таймера будет активирована.
ON
OFF

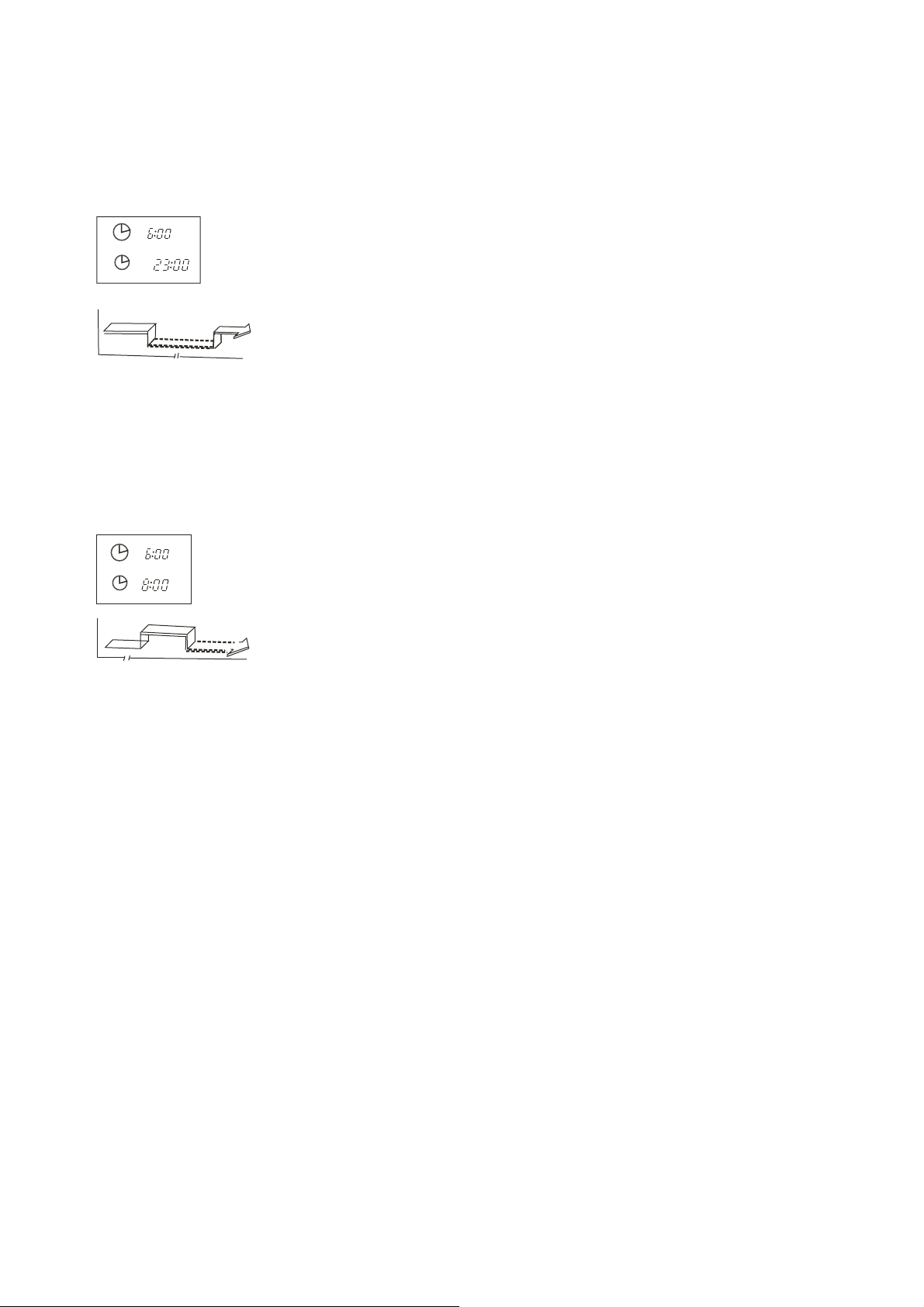

Комбинированный таймер
(одновременно функции TIMER OFF и TIMER ON)
ɋ
ɋ
Ɍ
ȼɄɅ
Ɉɉ
23:00
6:00
ɌȺɊɌ
Сейчас 20.00 и Вы хотите, чтобы кондиционер выключился в 23.00 и включился в 6.00
утра.
1. Нажмите кнопку TIMER до появления значения TIMER OFF и заданного времени.
2. Используйте кнопки TEMP/TIME для выставления времени (23.00) на дисплее.
3. Нажмите кнопку TIMER еще раз до появления значения TIMER ON.
4. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
5. Подождите полсекунды и индикатор TIMER ON перестанет мигать, функция таймера будет активирована.
ȼɕɄɅ
ON
OFF
ɋɌȺɊɌ
6:00
ɋɌɈɉ
8:00
Комбинированный таймер
(одновременно функции TIMER ON и TIMER OFF)
Сейчас 20.00 и Вы хотите, чтобы кондиционер включился в 6.00 и выключился в 8.00
утра.
1. Нажмите кнопку TIMER до появления значения TIMER ON и заданного времени.
2. Используйте кнопки TEMP/TIME для выставления времени (6.00) на дисплее.
3. Нажмите кнопку TIMER еще раз до появления значения TIMER OFF.
4. Используйте кнопки TEMP/TIME для выставления времени (8.00) на дисплее.
5. Подождите полсекунды и индикатор TIMER OFF перестанет мигать, функция таймера будет активирована.
Внимание!
Настройка работы комбинированного таймера с интервалом работы в 5 минут может некорректно обрабатываться
процессором внутреннего блока. Используйте интервалы не менее чем в 15 минут для корректной работы внутреннего блока.
16
Page 17

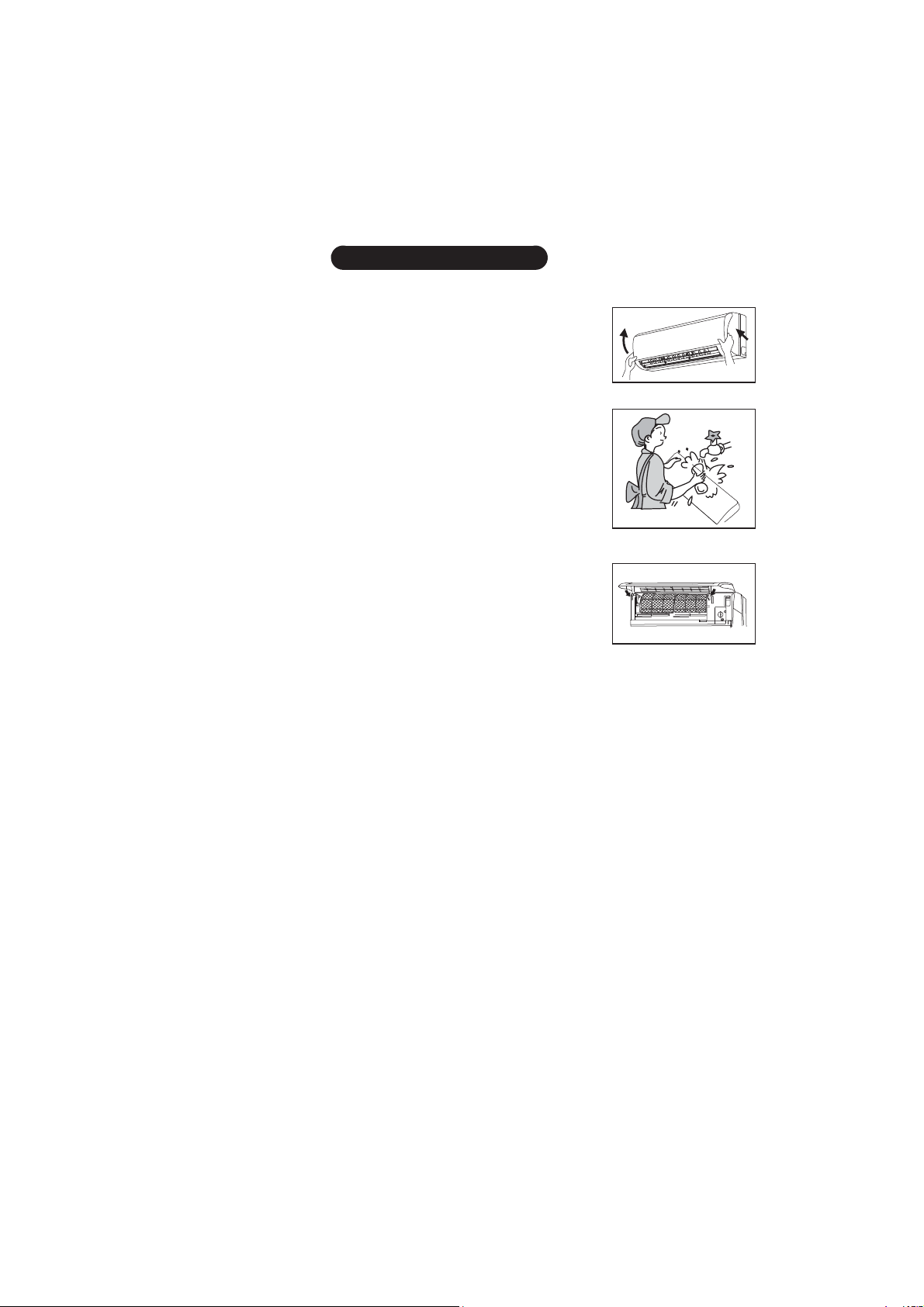

ОБСЛУЖИВАНИЕ И ЧИСТКА КОНДИЦИОНЕРА
Внимание! Перед любыми работами кондиционер необходимо выключить и обесточить. Мойка включенного кондиционера может вызвать удар током!
Летучие жидкости (например, растворитель или бензин) могут повредить кондиционер. Протирайте
кондиционер мягкой сухой тканью или тканью, слегка смоченной водой или моющим средством.
ƜDŽƵƾƿƷƭƼƲƽƲƱƺƲƶƼƭƺƲƸƵ
1. Снимите переднюю панель кондиционера.
Поднять панель вверх, в направлении стрелок, до щелчка.
После этого потяните панель на себя.
2. Вымойте переднюю панель в воде с нейтральными моющими
средствами. Перед мойкой снимите дисплей с передней панели.
Температура воды не должна быть выше 45°С.
3. Поставьте панель на место так, как показано на рисунке.
4. Установите панель в пазы, и опустите на место.
17
Page 18

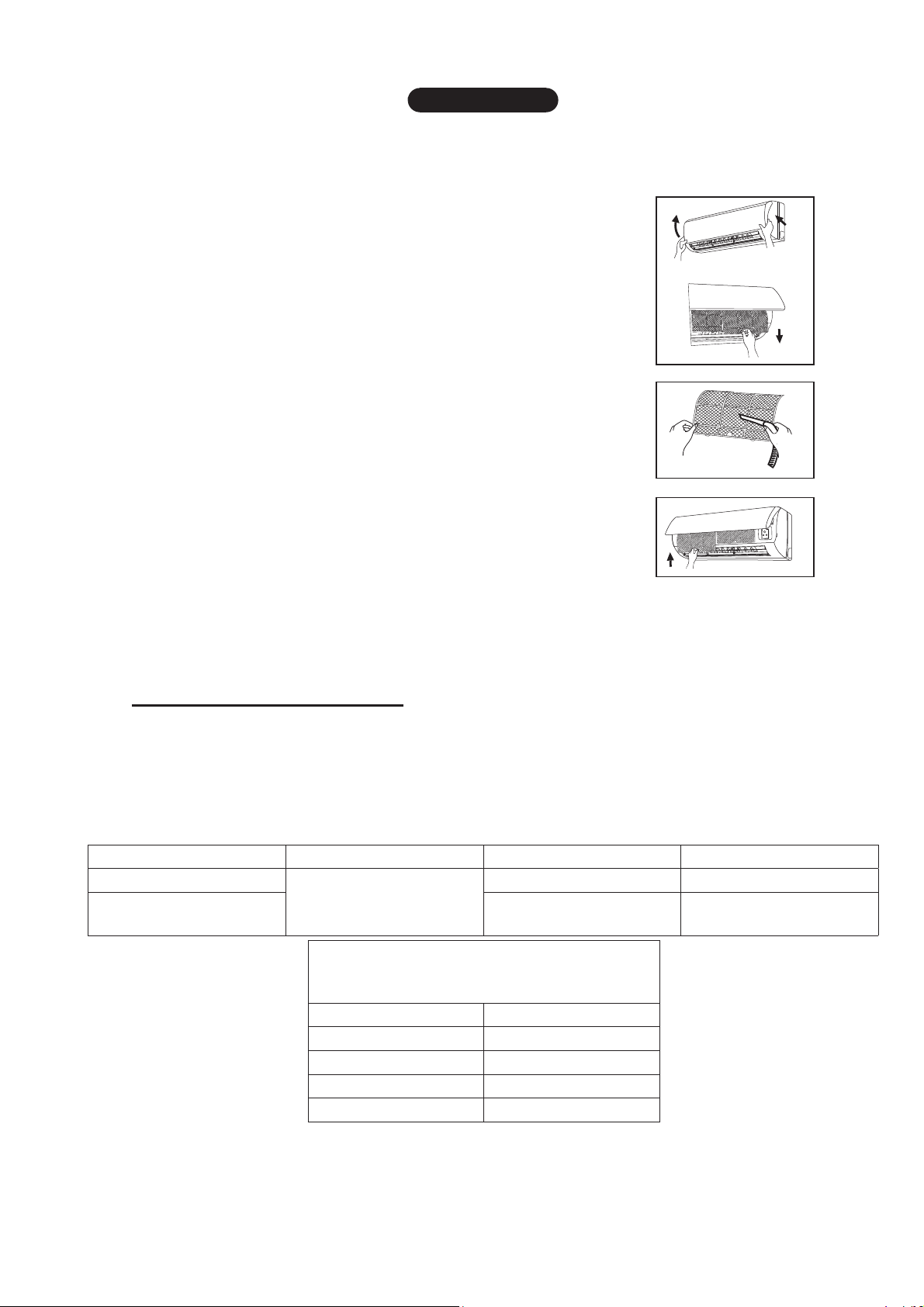

ƜDŽƵƾƿƷƭǁƵƸljƿƽƭ
Чистите фильтр каждые две недели. Помните, что забитый, загрязненный фильтр снижает производительность кондиционера.
1. Снимите фильтры. Поднимите вверх переднюю панель, вытащите
фильтр из пазов в корпусе, и потяните его вниз. Пожалуйста,
не применяйте излишнюю физическую силу, вы можете порвать
фильтр.
2. Очистите поверхность фильтров. Воспользуйтесь пылесосом или
положите фильтр под струю холодной воды. Не пользуйтесь
моющими средствами для мойки фильтров, пользуйтесь только
холодной водой. Не устанавливайте фильтр на место до тех пор,
пока он не высохнет.
3. Установите фильтры на место. Аккуратно вставьте фильтр в пазы, и
двигайте его вверх. Пожалуйста, не применяйте
излишнюю
физическую силу при установке, вы можете порвать фильтр.
4. Установите края фильтра в пазы и закройте переднюю панель.
Спецификация электропитания
Электропитание должно быть в диапазоне 90% - 110% от указанной в спецификации оборудования.
Все подключения должны выполняться согласно государственным и локальным требованиям высококвалифицированным и сертифицированным персоналом.
Оборудование должно быть подключено к индивидуальной линии электропитания. Не допускается подключать
более одного устройства на один автомат токовой защиты.
Будьте внимательны - подключение к неверному источнику питания может вызвать поломку оборудования!
Модель Питание Автомат токовой защиты Сечение провода
LS/LU-H18KFA2
LS/LU-H21KFA2
LS/LU-H24KFA2
220 В / 50 Гц / 1 фаза
переменный ток
16 А 1.5 мм
25 A 2.5 мм
Минимально допустимые сечения проводов
подключения в зависимости от потребляемого
тока
Ток, А Сечение провода, мм
> 3 ≤ 6 0.75
> 6 ≤ 10 1
> 10 ≤ 16 1.5
> 16 ≤ 25 2.5
2
2
2
18
Page 19
ƞƲưƸƭƹƲƺƿƾƲƽƯƵƾƺƻưƻƻƮƾƸǀƳƵƯƭƺƵnj
Каждый кондиционер нуждается в периодическом сервисном обслуживании. Данное обслуживание может выполнить специально обученный персонал согласно данному регламенту.
Внимание! Отсутствие периодического обслуживания может повлечь за собой нестабильную работу, поломку оборудования и отказ в гарантийном ремонте!
Все работы по техническому обслуживанию должны проводиться квалифицированным персоналом!
Регламент сервисного обслуживания
1. Чистка теплообменника внутреннего блока.
2. Очистка ванночки внутреннего блока.
3. Очистка панелей от пыли и грязи.
4. Очистка фильтра внутреннего блока.
5. Визуальная проверка состояния платы управления и прочих плат, при необходимости очистка от пыли и за-
грязнений.
6. Чистка теплообменника наружного блока потоком воды высокого давления с помощью специального обору-
дования.
7. Проверка рабочего давления в системе, при необходимости дозаправка хладагентом.
8. Проверка рабочих токов системы.
9. Проверка и при необходимости подтяжка винтов электрических соединений.
10. Визуальная проверка состояния основной и дополнительных плат управления, при необходимости очистка
от пыли и загрязнений (в том случае, если на оборудование установлены платы управления).
Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне!
Техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год. Для оборудования, уста-
новленного в серверных комнатах и не имеющего блоков ротации и резервирования - не реже 4 раз в год.
19
Page 20
ƟƻƯƲƿLjƼƻNJƷƾƼƸǀƭƿƭǃƵƵ
При работе кондиционера может происходить следующее, это нормально и не является неисправностью.
Защита компрессора
Компрессор не может включиться в течении 3 минут после остановки. Это сделано для защиты клапанов компрессора.
Предварительный подогрев воздуха
При включении кондиционера в режиме Обогрева, вентилятор внутреннего блока не включается до тех пор, пока
не прогреется теплообменник внутреннего блока. Это сделано для исключения поступления холодного воздуха в
помещение.
Внутренний и наружный вентилятор останавливаются в режиме Обогрева, из наружного блока идет пар
Это нормально. Вентиляторы останавливаются, что бы не допустить в помещение холодный воздух, а пар идет
из-за оттаивания льда на поверхности теплообменника наружного блока.
Белый туман идет из внутреннего блока
Белый туман появляется из-за большой разности температур входящего в кондиционер и выходящего из кондиционера воздуха и высокой влажности в помещении.
Белый туман может появляться во время оттаивания блока в режиме обогрева.
Небольшой шум от кондиционера
Вы можете услышать легкое шипение после запуска компрессора или сразу после его остановки. Это звук протекающего по трубопроводам хладагента.
Также можно услышать легкий скрип во время работы компрессора, или сразу после его остановки. Этот звук возникает из-за тепловых расширений пластика при изменении температуры. Звук также может исходить от жалюзи,
в то время как они принимают исходное положение при первом включении.
Пыль из кондиционера
Это нормальное явление после длительного простоя блока или при первом пуске, а также после мойки блока и
фильтров.
Специфический запах пластика из внутреннего блока
Вызван тем, что кондиционер новый, это быстро пройдет.
Капающая из кондиционера вода может просачиваться из внутреннего блока в режиме охлаждения при высокой
влажности (более 80%). Выставьте жалюзи в максимально открытое положение и выберите высокую скорость
вентилятора, чтобы избежать этого.
Функция Авторестарт
При отключении электропитания кондиционер запоминает свое последнее состояние, и при восстановлении питания начинает работать в таком же режиме, что и ранее. Функция доступна только вместе с беспроводным пультом
управления.
Молния или работа беспроводной автомобильной гарнитуры могут вызвать неполадки в работе кондиционера.
Отключите питание от кондиционера и через пять минут включите снова.
Если вы планируете не использовать кондиционер в течении длительного времени, то пожалуйста, выполните
следующие операции:
• включите режим вентиляции на несколько часов для осушения установки изнутри;
• выключите кондиционер и отключите питание. Вытащите батарейки из пульта;
Наружный блок требует регулярного обслуживания и очистки. Свяжитесь с ближайшим Сервисным Центром или
вашим дилером для проведения работ.
20
Page 21
ƁƾƿƽƭƺƲƺƵƲƺƲƵƾƼƽƭƯƺƻƾƿƲƶ
Внимание! Не пытайтесь самостоятельно ремонтировать кондиционер. Обращайтесь в авторизованный сервисный центр или к вашему дилеру.
Неисправность Причина Что делать?
Отключено электроснабжение. Ждите восстановления питания.
Установка не включена в сеть. Проверьте, включена ли установка в розетку.
Включите автомат. Если автомат сработал еще
раз - вызовите сервисную службу.
Замените батарейки.
Выставьте правильное время
или отмените на-
стройки таймера.
Правильно выставьте температуру.
Очистите фильтр.
Закройте окна, двери, зашторьте
окна.
Расчистите путь для воздуха, уберите посторон-
ние предметы.
Подождите.
Кондиционер не запу-
скается.
Кондиционер не охлаж-
дает или не нагревает
комнату должным об-
разом, при этом воздух
дует.
Сработал автомат защиты.
Сели батарейки в пульте управле-
ния.
Неверно выставлено время по
таймеру.
Неправильные настройки темпе-
ратуры.
Забит грязью воздушный фильтр
внутреннего блока.
Открыты окна или двери, прямой
солнечный свет попадает прямо в
комнату.
Вход или выход воздуха заблоки-
рован посторонними предметами.
Сработала трех минутная задерж-
ка по пуску компрессора.
Если проблему не удается устранить самостоятельно, пожалуйста, свяжитесь с ближайшим Сервисным Цен-
тром или вашим дилером. Точно опишите неисправность и модель кондиционера.
Неисправность.
Сильные посторонние звуки или вибрация при работе кондиционера.
Сильный неприятный запах сгоревшей изоляции или плесени из внутрен-
него блока.
Вода из внутреннего блока попадает в комнату.
Часто срабатывает автомат защиты электропитания.
Теплый шнур питания
или розетка, в которую включен кондиционер.
Не пытайтесь устранять эти поломки самостоятельно!
Немедленно отключите кондиционер, снимите питание и свяжитесь
с ближайшим Сервисным Цен-
тром или вашим дилером.
21
Page 22

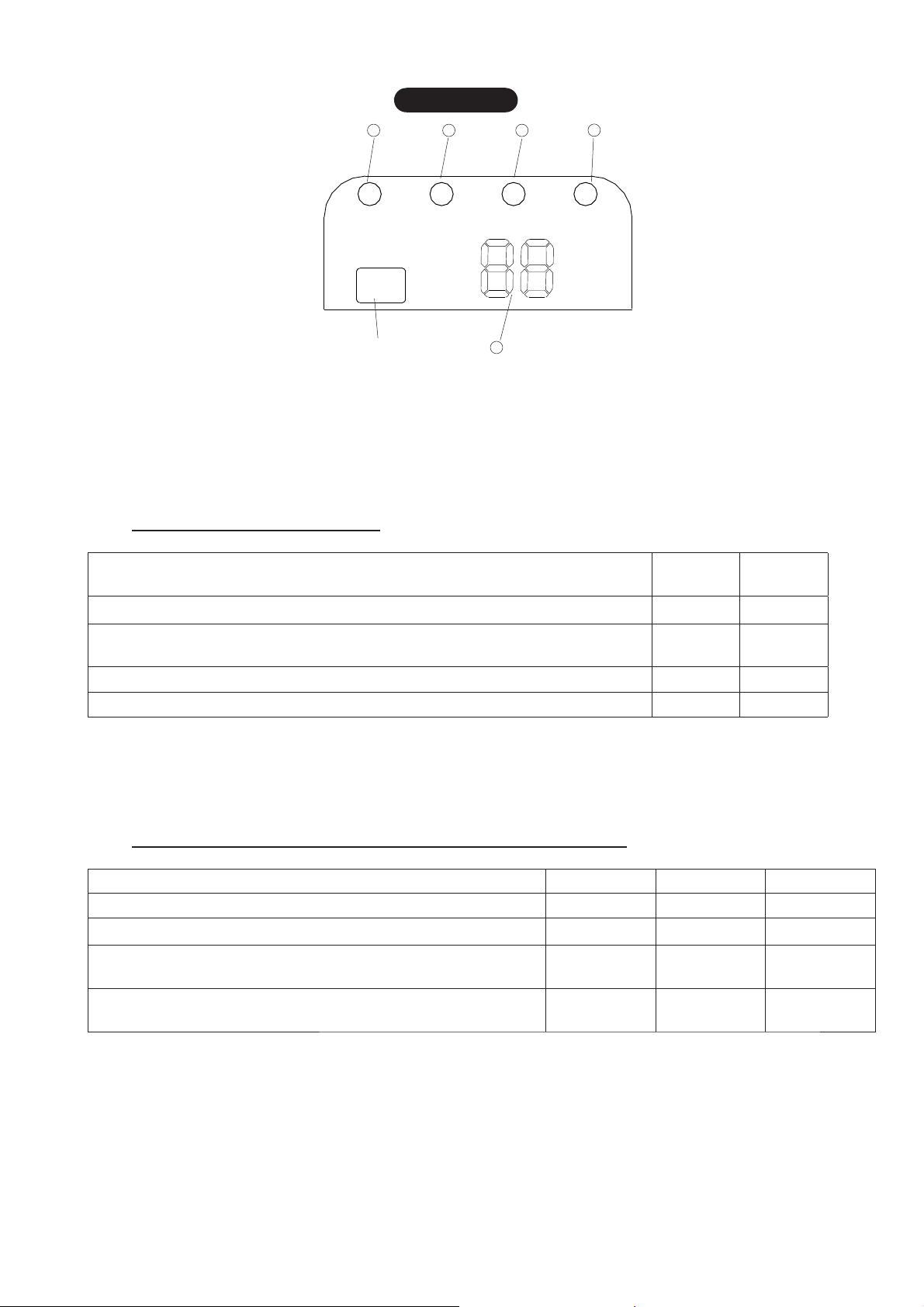

ƀƻƱLjƻDžƵƮƻƷ
11
2 3 4
run auto timer defrost
ƜƼƴƱƸƹƴƶ
Ɩſ'ƽƴƯƹƬƷƬ
Примечание:
1 - лампа RUN (Работа);
2 - лампа AUTO (Авто);
3 - лампа TIMER (Таймер);
4 - лампа DEFROST (Размораживания);
5 - индикатор температуры.
5
LS-2H09KFA2; LS-2H12KFA2
Коды ошибок обозначаются сочетанием работы светодиодов Operation (Работа) и Timer (Таймер).
Описание ошибки
Отсутствует контроль вращения вентилятора в течении 1 минуты
Короткое замыкание или обрыв датчика температуры воздуха или датчика
температуры трубы
Ошибка EEPROM ON
Отсутствует несущая частота (ошибка связи между блоками)
Примечание:
- Светодиод мигает с частотой 5 Гц
- Светодиод выключен
×
ON - Светодиод горит постоянно
Run
Работа
Timer
Таймер
×
ON
Индикация ошибок на плате управления наружного блока
Ошибка или защита LED1 LED2 LED3
Режим ожидания
Защита по высокой температуре конденсатора
Датчик температуры конденсатора (контур А) имеет короткое
замыкание или обрыв
Датчик температуры конденсатора (контур Б) имеет короткое
замыкание или обрыв
Примечание:
- Светодиод мигает с частотой 5 Гц
- Светодиод выключен
×
22
×
×
××
×
Page 23
ДЛЯ ЗАМЕТОК
23
Page 24
ДЛЯ ЗАМЕТОК
24
Page 25
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
УСЛОВИЯ ГАРАНТИИ
Настоящая гарантия выдаётся изготовителем в дополнение к конституционным и
иным правам потребителей и ни в коем случае не ограничивает их.
Завод-изготовитель установил гарантийный срок на само изделие и его комплектующие в четыре года с даты приобретения и действует в случае, если товар будет признан неисправным
в связи с материалами или сборкой при соблюдении следующих
условий:
1. Товар должен быть приобретён только на территории стран СНГ и использован в
строгом соответствии с инструкциями по эксплуатации и использованием технических стандартов и/или требований безопасности.
2. Обязательства по настоящей гарантии, а также работы по демонтажу/монтажу
оборудования или одного из его блоков для проведения гарантийного ремонта исполняются фирмой, установившей Вам данное изделие.
3. В гарантийном талоне должно быть указано наименование модели, серийный номер, дата продажи, название, адрес и печать фирмы, установившей Вам данное
изделие.
4. Настоящая гарантия не действительна в случае, когда повреждение или неисправность вызваны пожаром, молнией или другими природными явлениями; механическим повреждением, неправильным использованием, в том числе и подключением
к источникам питания, отличным от упомянутых в инструкции по эксплуатации;
износом, халатным отношением, включая попадание в изделие посторонних предметов и насекомых; ремонтом, наладкой или модификацией, если они произведены
лицом, которое не имеет сертификата на оказание таких услуг, а также установкой,
адаптацией, модификацией или эксплуатацией с нарушением технических условий и/или требований безопасности.
5. В том случае, если в течение гарантийного срока часть или части товара были заменены частью или частями, которые не были поставлены или санкционированы
изготовителем, а также были неудовлетворительного качества и не подходили для
товара, то потребитель теряет все и любые права настоящей гарантии, включая
право на возмещение.
6. Действие настоящей гарантии не распространяется на детали отделки, фильтры,
батареи и прочие детали, обладающие ограниченным сроком использования.
Внимательно прочитайте инструкцию по эксплуатации!
Гарантийные обязательства не включают в себя проведение работ по техническому
обслуживанию, необходимость которых предусматривает инструкция по эксплуатации
25
Page 26
Дата приобретения: Дата установки:
Название и юридический адрес продающей организации: Название и юридический адрес установщика:
Подпись продавца: Подпись установщика:
Печать продающей организации: Печать установщика:
26
Модель внутреннего блока: Серийный номер: Ф.И.О. Покупателя:
Модель наружного блока: Серийный номер: Адрес Покупателя:
Page 27
Ф.И.О. мастера,
выполнившего
ремонт
Название и печать
сервисного центра
Дата поступле-
ОСОБЫЕ ОТМЕТКИ
Дата выполне-
Номер гарантий-
Описание ремонта Список заменённых деталей
ния ремонта
ремонт
ния аппарата в
ного ремонта
Данная таблица заполняется представителем уполномоченной организации или обслуживающим центром, проводящим гарантийный ремонт или сервисное обслуживание изделия.
27
Page 28
Продажу, установку и сервисное обслуживание представленного
в настоящей инструкции оборудования производит ___________
Тел. ____________, факс _____________, www._______________
Изготовитель оборудования оставляет за собой право вносить изменения в конструкцию,
внешний вид, технические характеристики оборудования, а также соответствующую
техническую документацию без предварительного уведомления. Информация об изгото-
вителе оборудования содержится в сертификате соответствия.
www.lessar.ru
Loading...
