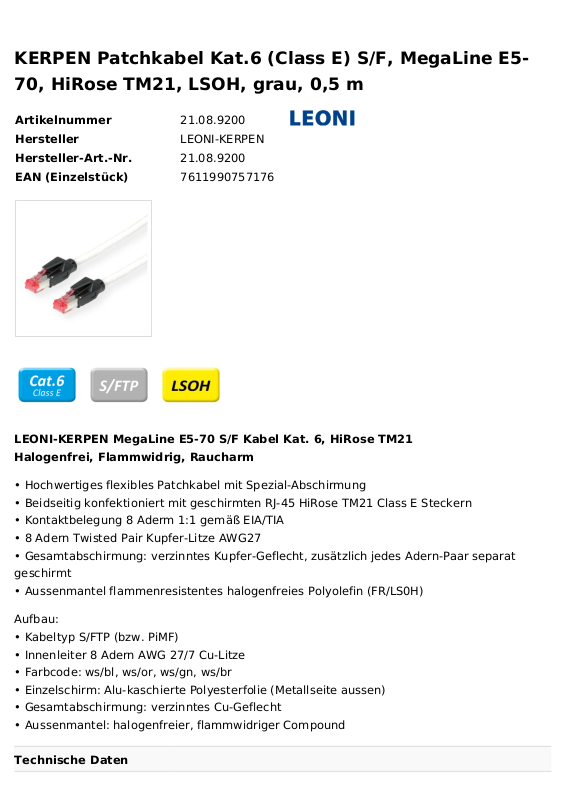

LEONI 21.08.9200 User Manual [de]

KERPEN Patchkabel Kat.6 (Class E) S/F, MegaLine E5­70, HiRose TM21, LSOH, grau, 0,5 m

Artikelnummer 21.08.9200
Hersteller LEONI-KERPEN
Hersteller-Art.-Nr. 21.08.9200
EAN (Einzelstück) 7611990757176

LEONI-KERPEN MegaLine E5-70 S/F Kabel Kat. 6, HiRose TM21
Halogenfrei, Flammwidrig, Raucharm

󰿃 Hochwertiges flexibles Patchkabel mit Spezial-Abschirmung
󰿃 Beidseitig konfektioniert mit geschirmten RJ-45 HiRose TM21 Class E Steckern
󰿃 Kontaktbelegung 8 Aderm 1:1 gemäß EIA/TIA
󰿃 8 Adern Twisted Pair Kupfer-Litze AWG27
󰿃 Gesamtabschirmung: verzinntes Kupfer-Geflecht, zusätzlich jedes Adern-Paar separat
geschirmt
󰿃 Aussenmantel flammenresistentes halogenfreies Polyolefin (FR/LS0H)

Aufbau:
󰿃 Kabeltyp S/FTP (bzw. PiMF)
󰿃 Innenleiter 8 Adern AWG 27/7 Cu-Litze
󰿃 Farbcode: ws/bl, ws/or, ws/gn, ws/br
󰿃 Einzelschirm: Alu-kaschierte Polyesterfolie (Metallseite aussen)
󰿃 Gesamtabschirmung: verzinntes Cu-Geflecht
󰿃 Aussenmantel: halogenfreier, flammwidriger Compound

Technische Daten

Hersteller LEONI-KERPEN

Produktgruppe Twisted Pair Kabel

Produkttyp S/FTP-PiMF-Patchkabel

Farbe grau

Länge 0.5 m

Schirmungstyp PiMF

Übertragungsqualität Cat6 / Class E

Impedanz 100 Ohm

Anzahl Adern 8

Aderquerschnitt (AWG) AWG 27

Aderntyp Litze

Gekreuzt nein

Belegung EIA/TIA 568B

Farbe (Tülle) schwarz

Aussen-Ø Kabel 5,7 mm

Kabel LSOH ja

Seite 1 Typ des
Anschlusses

Seite 1 Art des
Anschlusses

Seite 2 Typ des
Anschlusses

Seite 2 Art des
Anschlusses

Steckertyp RJ45 HiRose TM21

RJ-45

Männlich (Stecker)

RJ-45

Männlich (Stecker)
