1
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
2
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
3
Félicitations pour l’achat de votre adaptateur / enregistreur TNT HD LENSON LT 7100.
Attention :
Avant de démarrer
Il n’est pas indispensable de lire entièrement ce mode d’emploi pour recevoir des images de la Télévision
Numérique Terrestre dite TNT.
Toutefois, nous vous recommandons sa lecture pour vous donner un aperçu des nombreuses possibilités de
votre adaptateur afin de bénéficier du meilleur de ses services.
Conseils et recommandations
Placez votre adaptateur sur une surface plane, horizontale et stable.
Assurez-vous que votre adaptateur est suffisamment éloigné de sources de chaleur, par exemple radiateurs.
N’exposez pas l’adaptateur à une humidité supérieure à 80% ou à une température ambiante inférieure à
+15°C ou supérieure à +35°C.
Ne couvrez pas les grilles d’aération de l’adaptateur. Laissez un minimum de 10 cm d’espace libre audessus de l’adaptateur. Ne rien poser dessus (exemple vase), éviter que du liquide ne puisse entrer à
l’intérieur.
Ne raccordez pas l’adaptateur à la tension secteur avant que tous les autres branchements n’aient été
effectués.
Il est recommandé de débrancher l’adaptateur de la prise secteur et de l’antenne terrestre lors d’orages.
Les performances et la fiabilité de votre adaptateur sont garanties. La garantie ne couvre pas les dommages
causés par l’intervention de personnels non autorisés ni les dommages directs ou indirects résultants de
chocs électriques. Ne jamais enlever le couvercle de votre adaptateur car il y a risque d’électrocution.
Pour toute question, n’hésitez pas à contacter votre revendeur LENSON.
Environnement
Les piles contiennent des éléments très polluants pour l’environnement. NE PAS LES JETER. Pensez à les
déposer dans les bacs destinés au recyclage.
Les appareils électriques et électroniques sont susceptibles de contenir des éléments qui, bien
qu’indispensables au bon fonctionnement du système, peuvent s’avérer dangereux pour la santé et
l’environnement s’ils sont manipulés ou éliminés de manière incorrecte. Par conséquent, veuillez ne pas
jeter votre adaptateur usagé avec les ordures ménagères.
Aidez-nous à préserver l’environnement dans lequel nous vivons !
Ce symbole signifie que votre appareil électronique hors d’usage doit être collecté
séparément et non jeté avec les déchets ménagers. Dans ce but, l’Union Européenne
a institué un système de collecte et de recyclage spécifique dont les producteurs ont
la responsabilité.
Entretien
L’adaptateur peut être nettoyé à l’aide d’un chiffon doux et sec.
N’utilisez ni tampon abrasif, ni poudre décapante, ni solvants tels qu’alcool ou térébenthine : ils
pourraient endommager la finition de l’adaptateur.
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
4
Quelques règles importantes concernant la TNT
Le déploiement de la télévision numérique terrestre en France se déroule en plusieurs phases. Suite à des
réorganisations des bouquets des chaînes ou à l’ajout de nouvelles chaînes, lors de l’extinction des chaînes
analogiques vous serez amenés à refaire une recherche automatique des chaînes pour continuer à recevoir
toutes les chaînes gratuites. Cette nouvelle recherche est très simple à l’aide de la touche <SOS> de la
télécommande (voir ci-dessous et au chapitre 7.9).
La disparition de certaines chaînes du jour au lendemain ne sera que la conséquence des réajustements
décrits ci-dessus. Une simple réinitialisation de l’adaptateur qui est toujours suivie du mode première
installation automatique vous permettra de retrouver toutes les chaînes perdues et de profiter pleinement de
la TNT !
Le LT 7100 est un produit grand public qui n’est pas destiné à fonctionner 24 heures sur 24, 7 jours sur 7.
Nous vous recommandons de le mettre régulièrement en veille au moins une fois par jour. Une mise en
veille régulière lui garantira une plus grande longévité et une qualité des signaux délivrés.
TOUCHE SOS
Cette touche de la télécommande vous permet de forcer votre adaptateur à mettre à jour automatiquement
sa liste des chaînes, celui-ci effectuera une recherche des chaînes et remplacera toutes les chaînes
précédemment mémorisées par les nouvelles chaînes qu’il a recherché. Cette fonction est très utile si des
chaînes devaient vous manquer suite à un changement de fréquence. De même, lors de l’ajout de nouvelles
chaînes, une simple pression sur cette touche suivie d’une confirmation mettra automatiquement la liste des
chaînes à jour de votre adaptateur.
L’adaptateur aura ainsi en mémoire les derniers paramètres émis par les émetteurs.
Toutefois, si votre adaptateur ne fonctionne plus correctement alors que la veille tout allait bien, avant de le
retourner à votre installateur en pensant qu’il est défectueux, ayez le réflexe suivant :
Si la nouvelle recherche des chaînes suite à l’appui sur la touche SOS ne règle pas le problème, il se peut
que les modifications apportées aux signaux par les diffuseurs soient conséquentes et nécessitent une mise
à jour du logiciel interne de l’adaptateur. Dans ce cas, votre installateur ou vous-même pourrez consulter
notre site Internet www.lenson.fr, où vous retrouverez gratuitement toutes les mises à jour rendues
nécessaires par les modifications apportées aux signaux TNT. Cette mise à jour pourra être chargée dans
l’adaptateur à l’aide d’une clé USB. Veuillez vous reporter au chapitre mise à jour de votre adaptateur TNT.
Enfin si tous ces conseils n’ont pas solutionné votre problème, veuillez retourner votre adaptateur à votre
revendeur.
Nous espérons que ces quelques conseils vous permettrons de profiter pleinement de votre adaptateur TNT.
ECOCONCEPTION : Faible consommation
Cet adaptateur TNT est conforme au RÈGLEMENT (CE) No 107/2009 de la commission du 4 février 2009
portant application de la directive 2005/32/CE du Parlement européen et du Conseil concernant les
exigences relatives à l'éco-conception des décodeurs numériques simples.
La conception de cet adaptateur notamment concernant sa faible consommation d’énergie lui permet de
diminuer son impact sur l’environnement.
La consommation de cet adaptateur est :
< 1 Watts en mode veille
< 8 Watts en mode actif (hors télé-alimentation d’une antenne intérieure amplifiée)
Votre adaptateur intègre également la fonction de mise en veille automatique au bout de 3 heures si celui-ci
n’a subit aucun changement de son état (changement de chaîne, changement de volume, mise en route
d’un timer d’enregistrement, …). Cette mise en veille automatique peut être désactivée mais par défaut est
positionnée à 3 heures.
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
5
SOMMAIRE
1. INTRODUCTION .................................................................................................................................................... 7
1.1. PRESENTATION .................................................................................................................................................... 7
1.2. CARACTERISTIQUES GENERALES ......................................................................................................................... 7
1.3. CONFIGURATION DE LIVRAISON ........................................................................................................................... 7
1.4. VUE AVANT ......................................................................................................................................................... 8
1.5. VUE ARRIERE ....................................................................................................................................................... 8
1.6. TELECOMMANDE ................................................................................................................................................. 9
2. RACCORDEMENT DE VOTRE ADAPTATEUR ............................................................................................. 11
2.1. RACCORDEMENT AU TELEVISEUR, MAGNETOSCOPE ET CHAINE HIFI .................................................................. 11
2.2. RACCORDEMENT A UN ENSEMBLE TYPE HOME CINEMA .................................................................................... 11

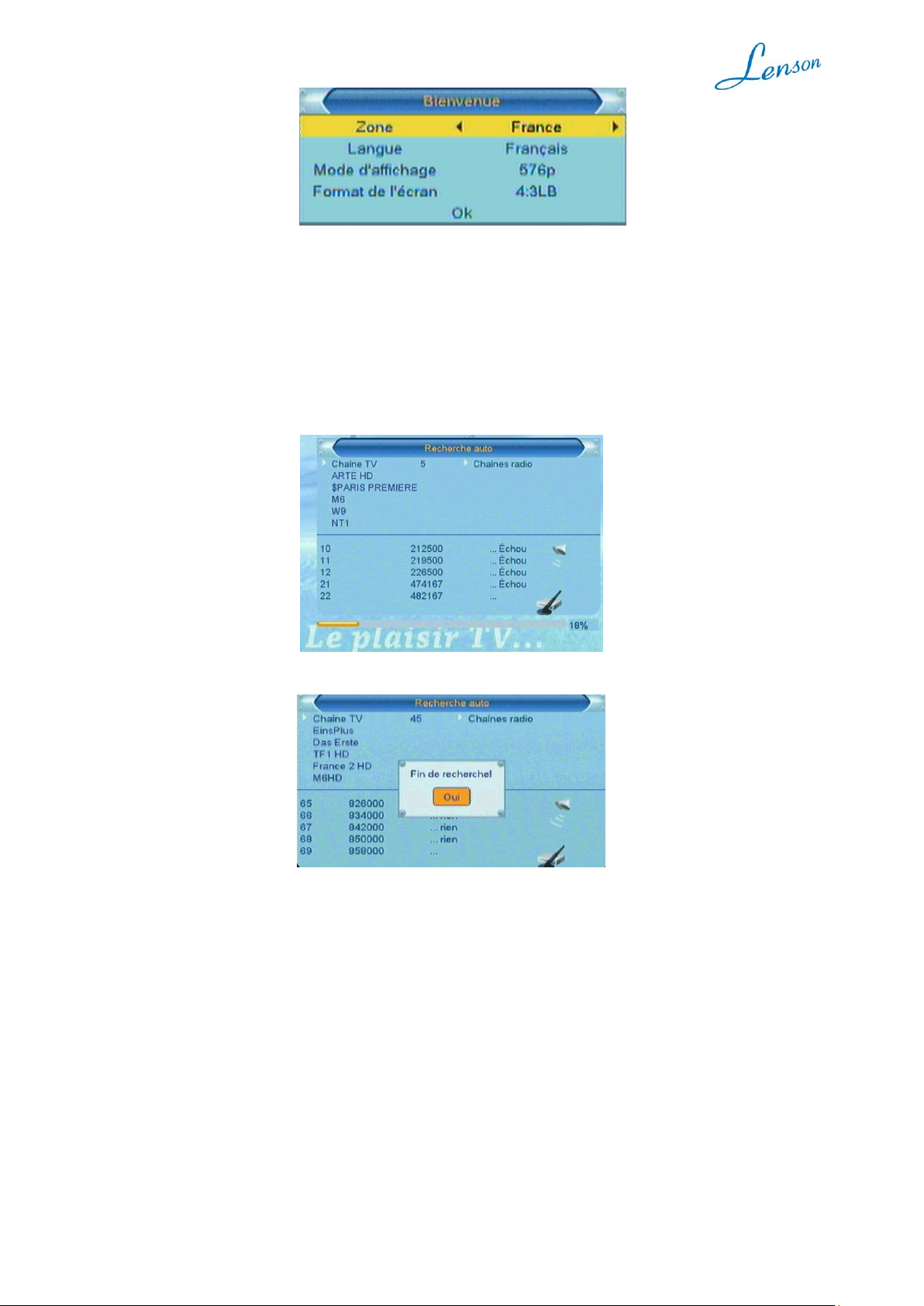

3. PREMIERE MISE EN ROUTE : GUIDE DE DEMARRAGE RAPIDE.......................................................... 12

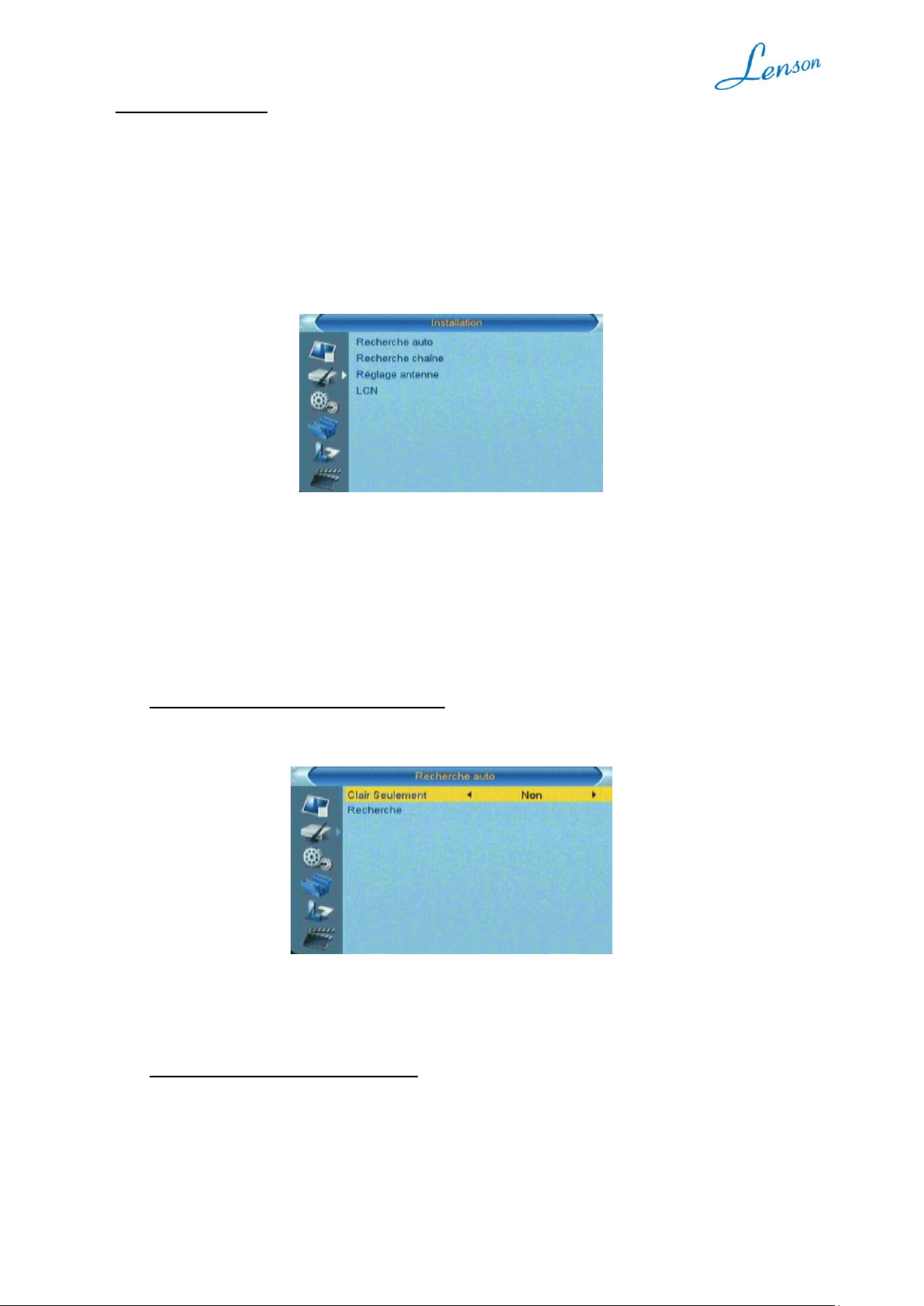

4. MENU INSTALLATION....................................................................................................................................... 14
4.1. RECHERCHE AUTOMATIQUE DES CHAINES ......................................................................................................... 14

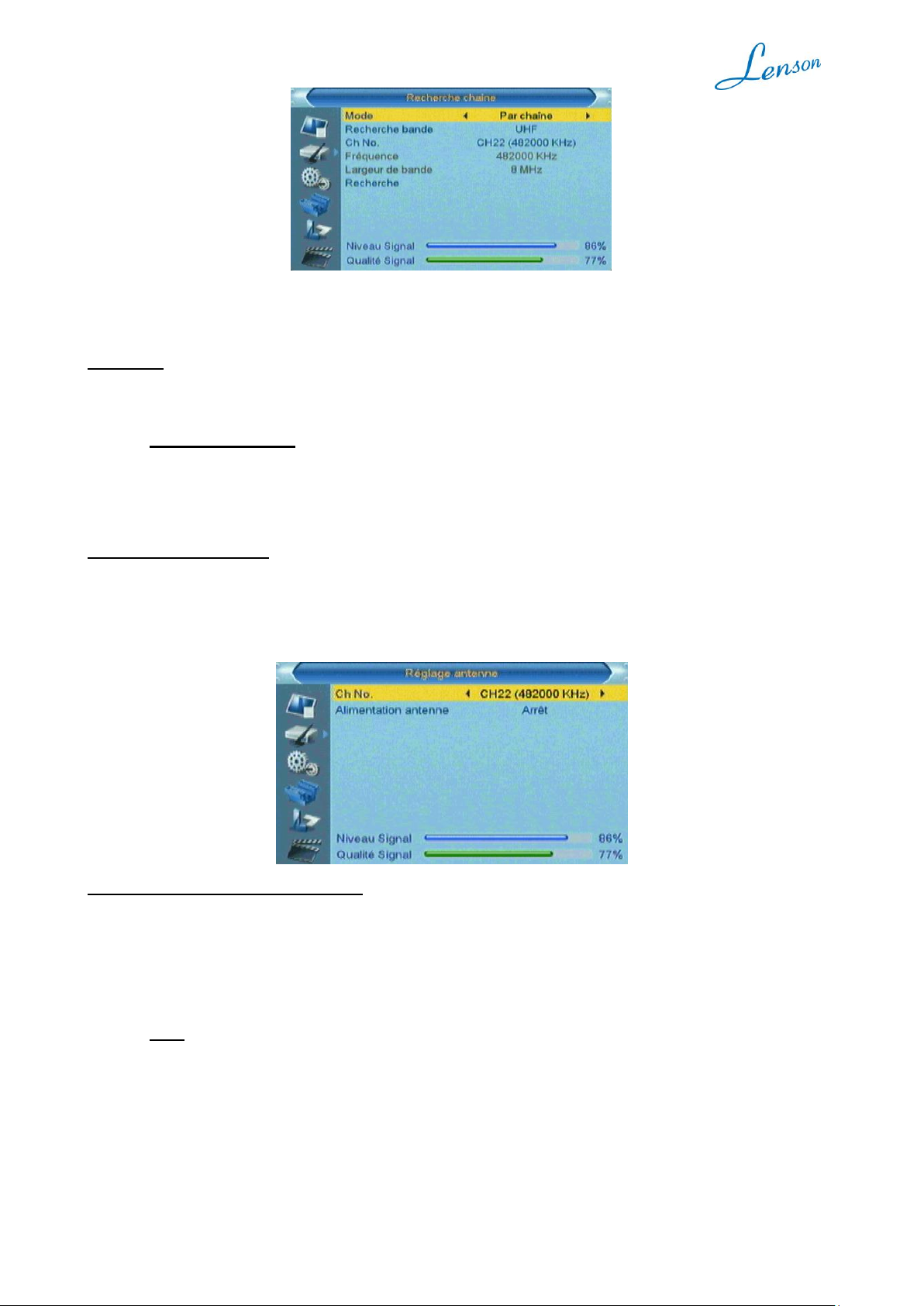

4.2. RECHERCHE MANUELLE DES CHAINES ............................................................................................................... 14
4.3. REGLAGES ANTENNE ......................................................................................................................................... 15
4.4. LCN .................................................................................................................................................................. 15

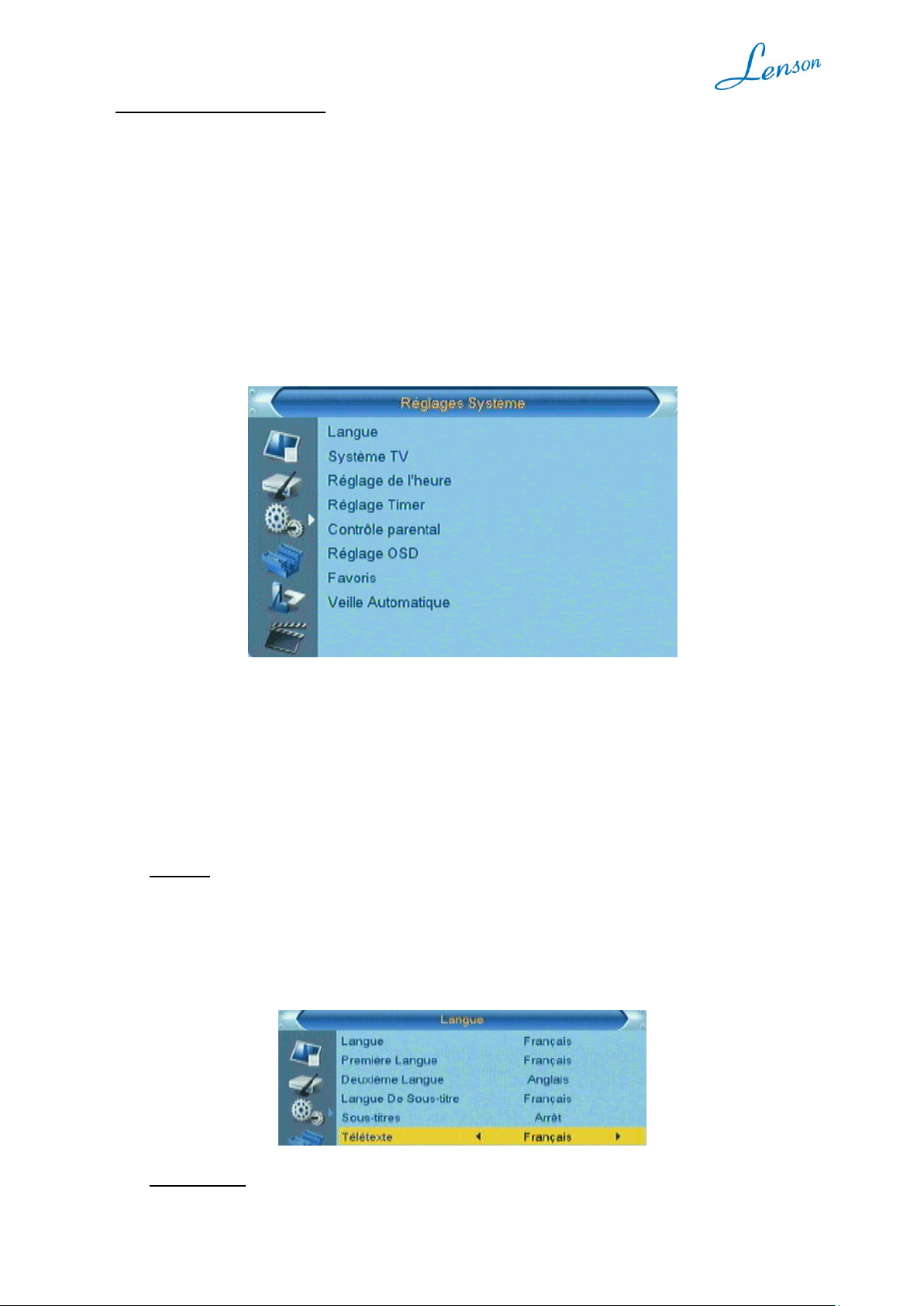

5. MENU RÉGLAGES SYSTÈME ........................................................................................................................... 16
5.1. LANGUE ............................................................................................................................................................. 16

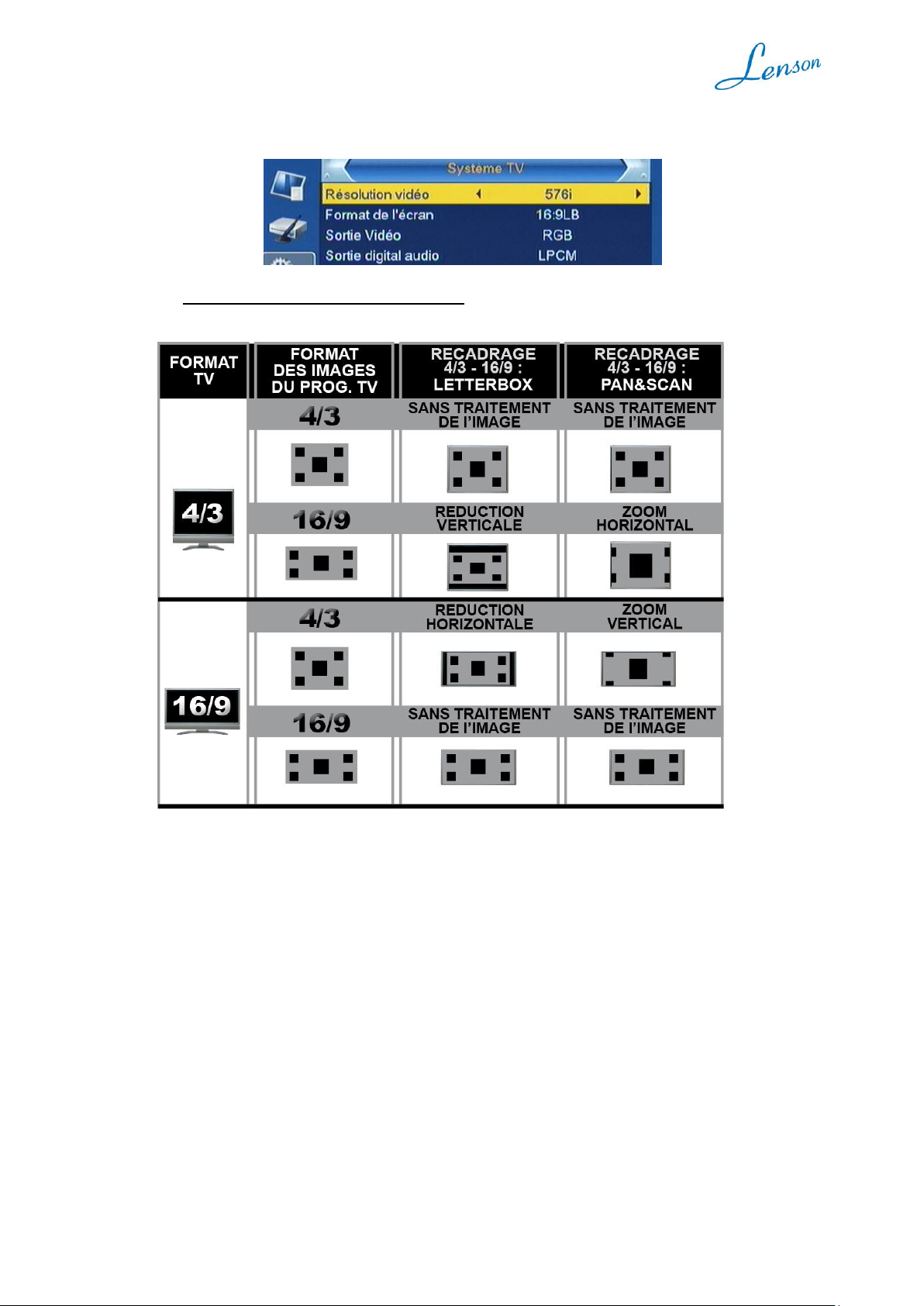

5.2. SYSTÈME TV ..................................................................................................................................................... 16
5.2.1. Quelques explications sur les formats TV ................................................................................................. 17

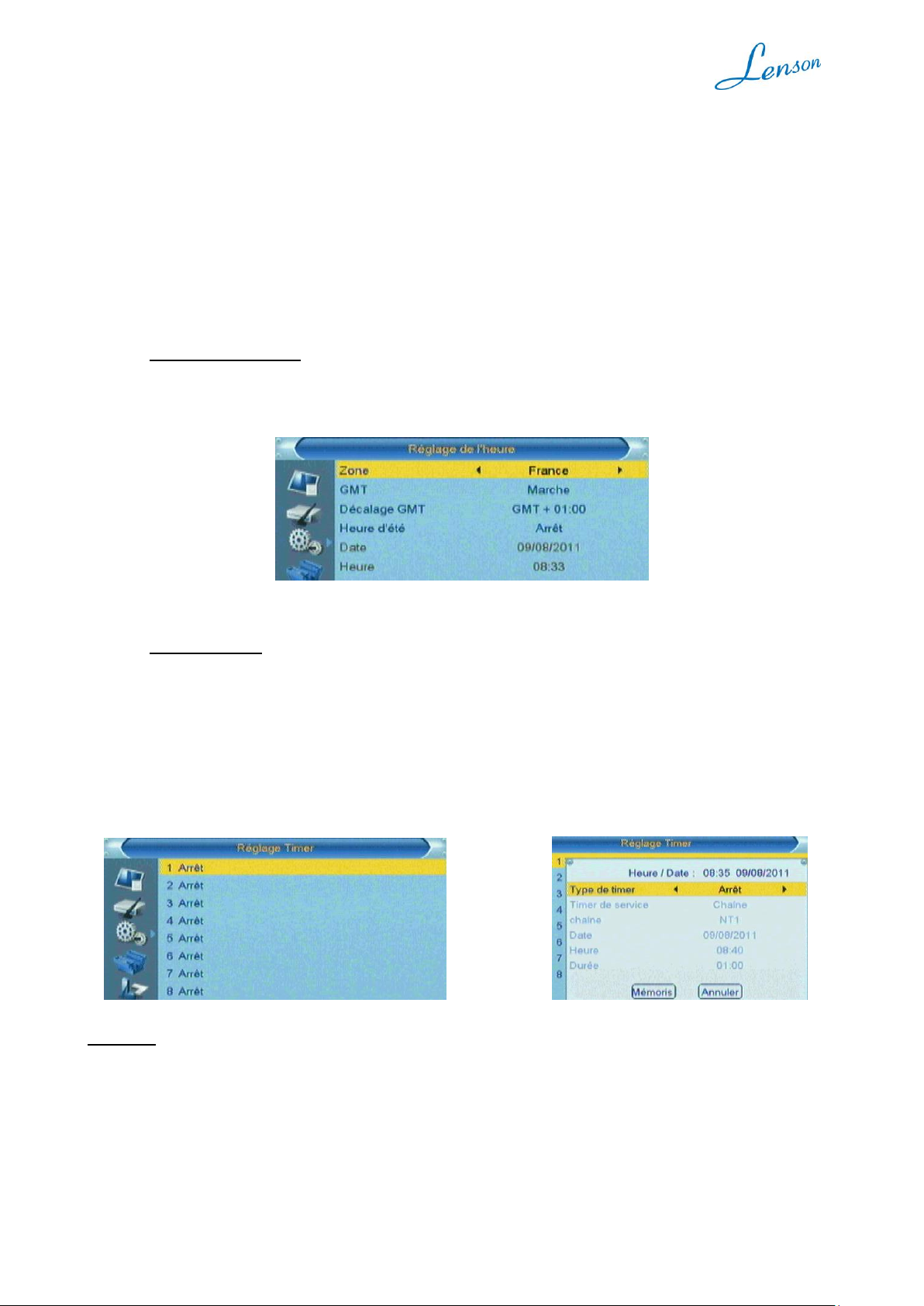

5.3. RÉGLAGE DE L’HEURE ....................................................................................................................................... 18

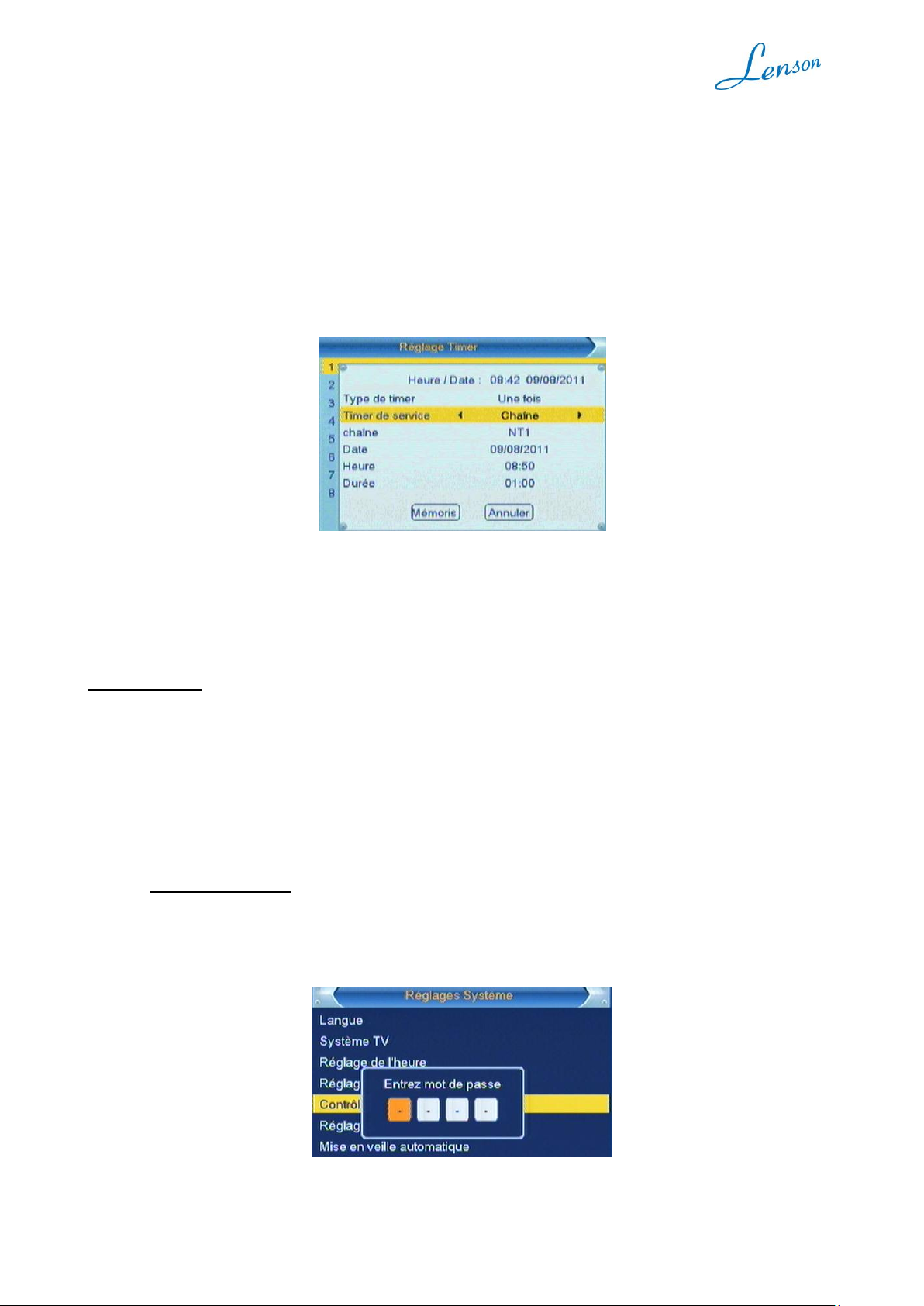

5.4. RÉGLAGE TIMER ................................................................................................................................................ 18

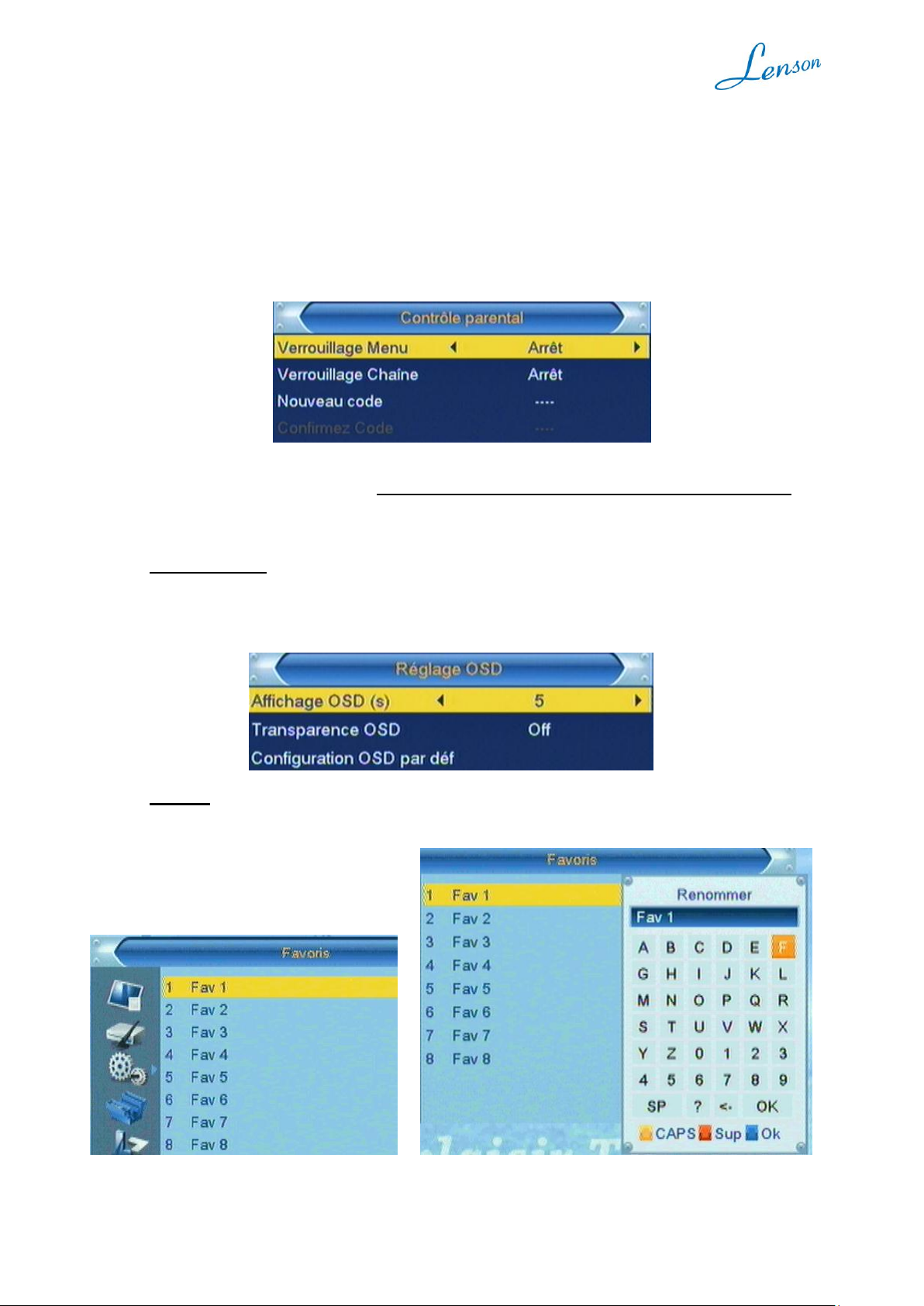

5.5. CONTROLE PARENTAL ....................................................................................................................................... 19
5.6. REGLAGES OSD ................................................................................................................................................ 20
5.7. FAVORIS ................................ ................................................................ ................................ ............................ 20

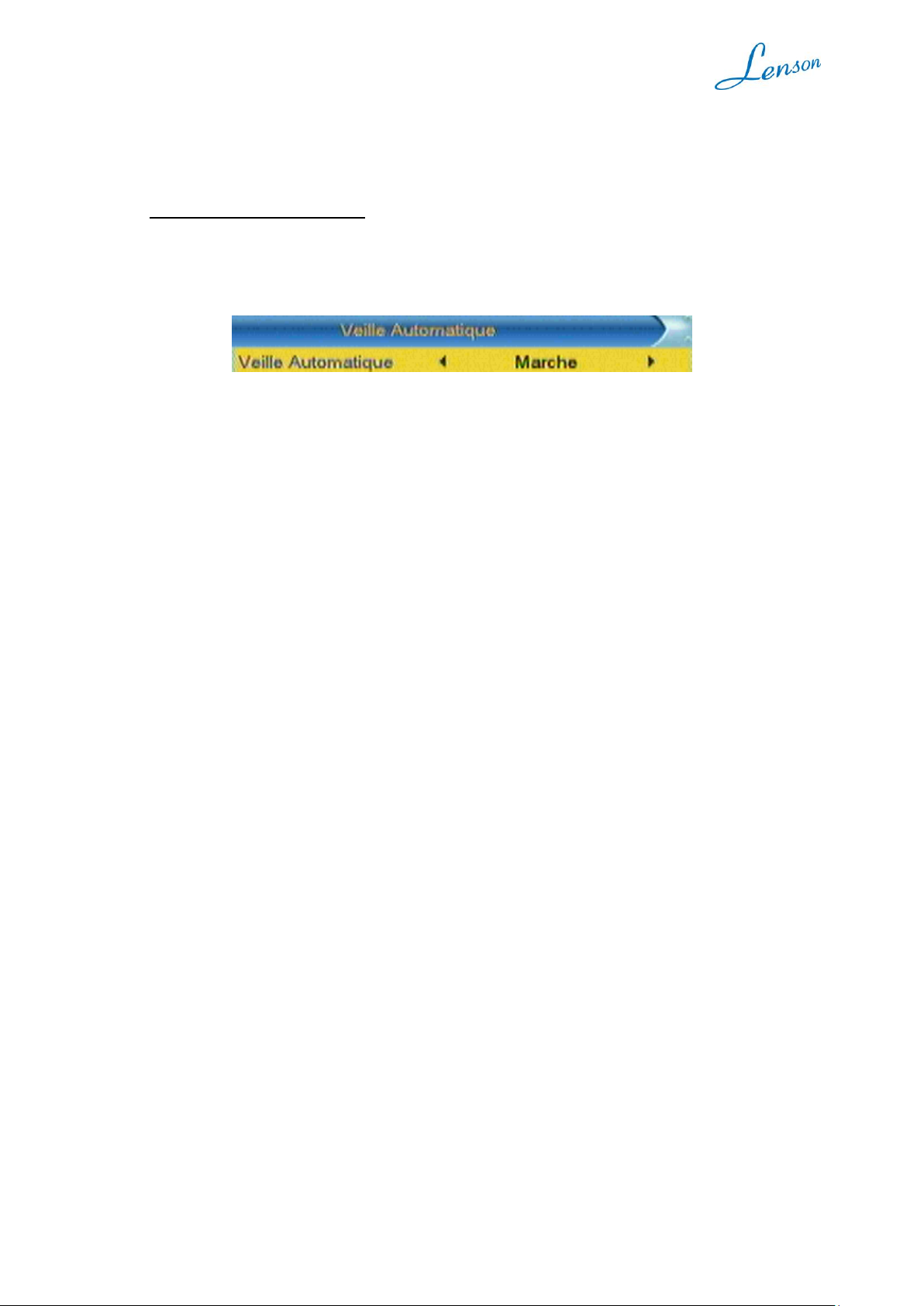

5.8. MISE EN VEILLE AUTOMATIQUE ......................................................................................................................... 21

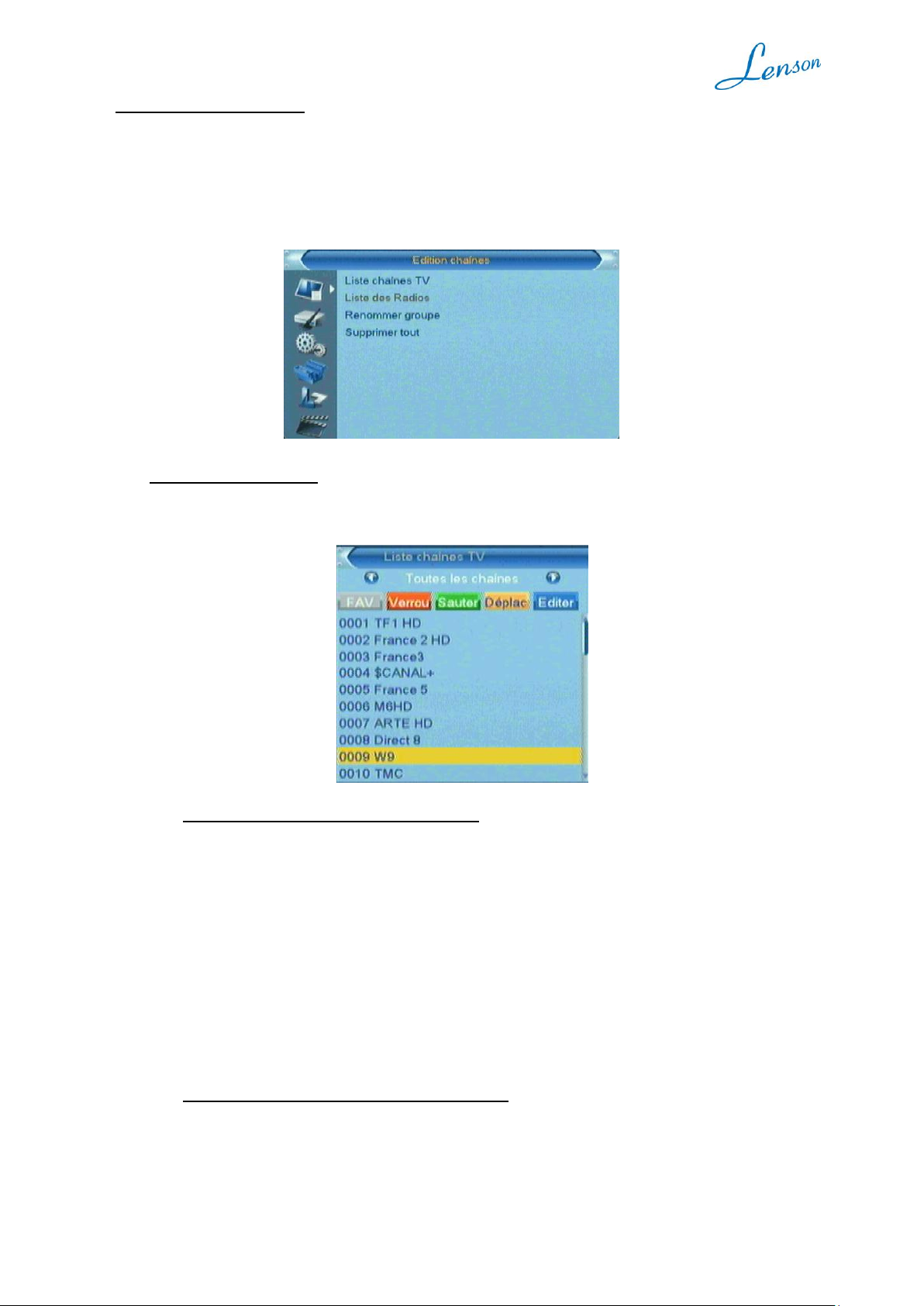

6. MENU EDITION CHAINES ................................................................................................................................. 22
6.1. LISTE DES CHAINES TV ...................................................................................................................................... 22
6.1.1. Mettre une chaîne dans une liste de favoris .............................................................................................. 22
6.1.2. Verrouiller une chaîne dans la liste des chaînes....................................................................................... 22
6.1.3. Sauter ........................................................................................................................................................ 23
6.1.4. Déplacer ................................................................................................................................................... 23

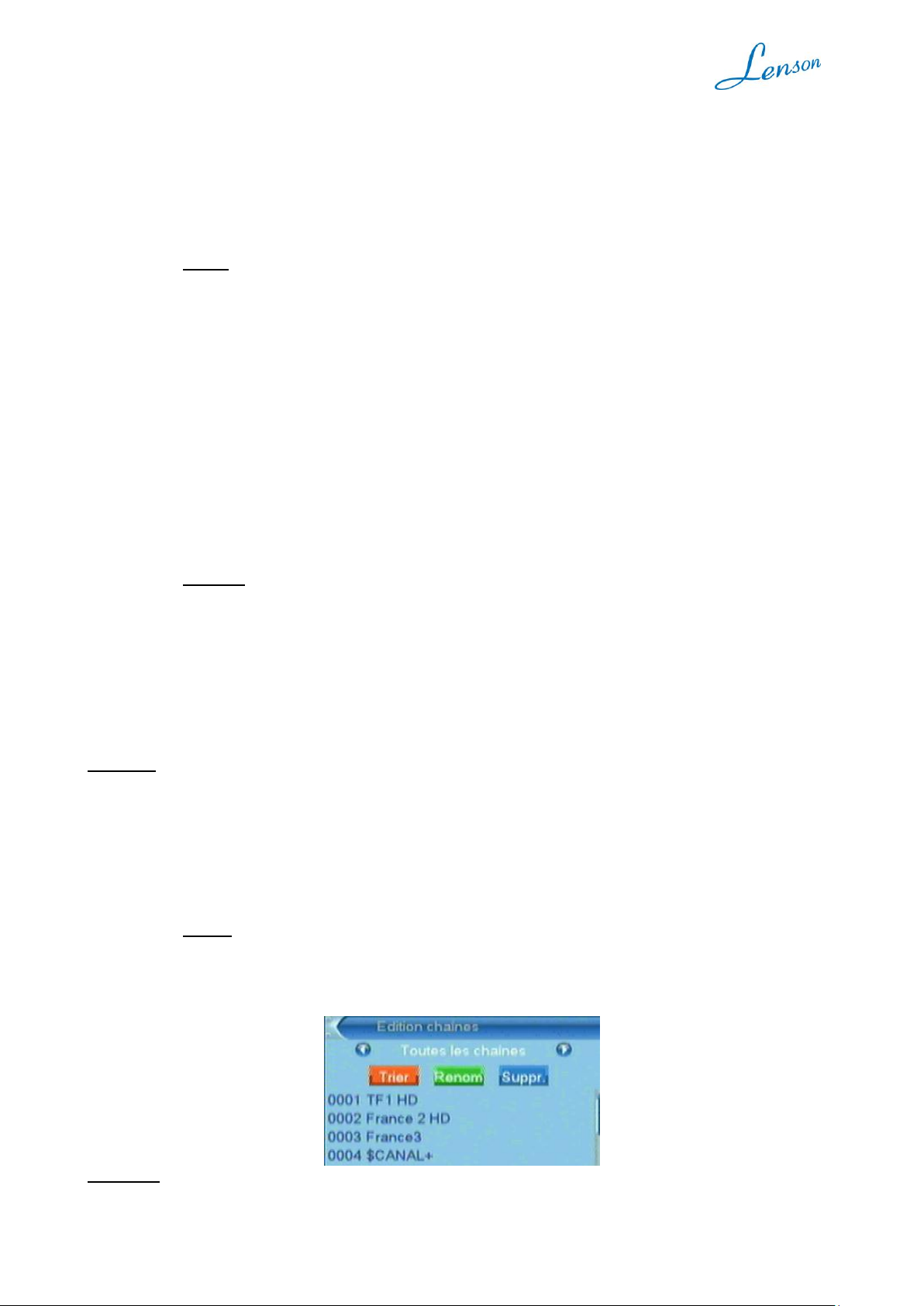

6.1.5. Éditer : ...................................................................................................................................................... 23
6.2. LISTE DES RADIOS .............................................................................................................................................. 24
6.3. SUPPRIMER TOUT ............................................................................................................................................... 24
7. UTILISATION QUOTIDIENNE .......................................................................................................................... 25

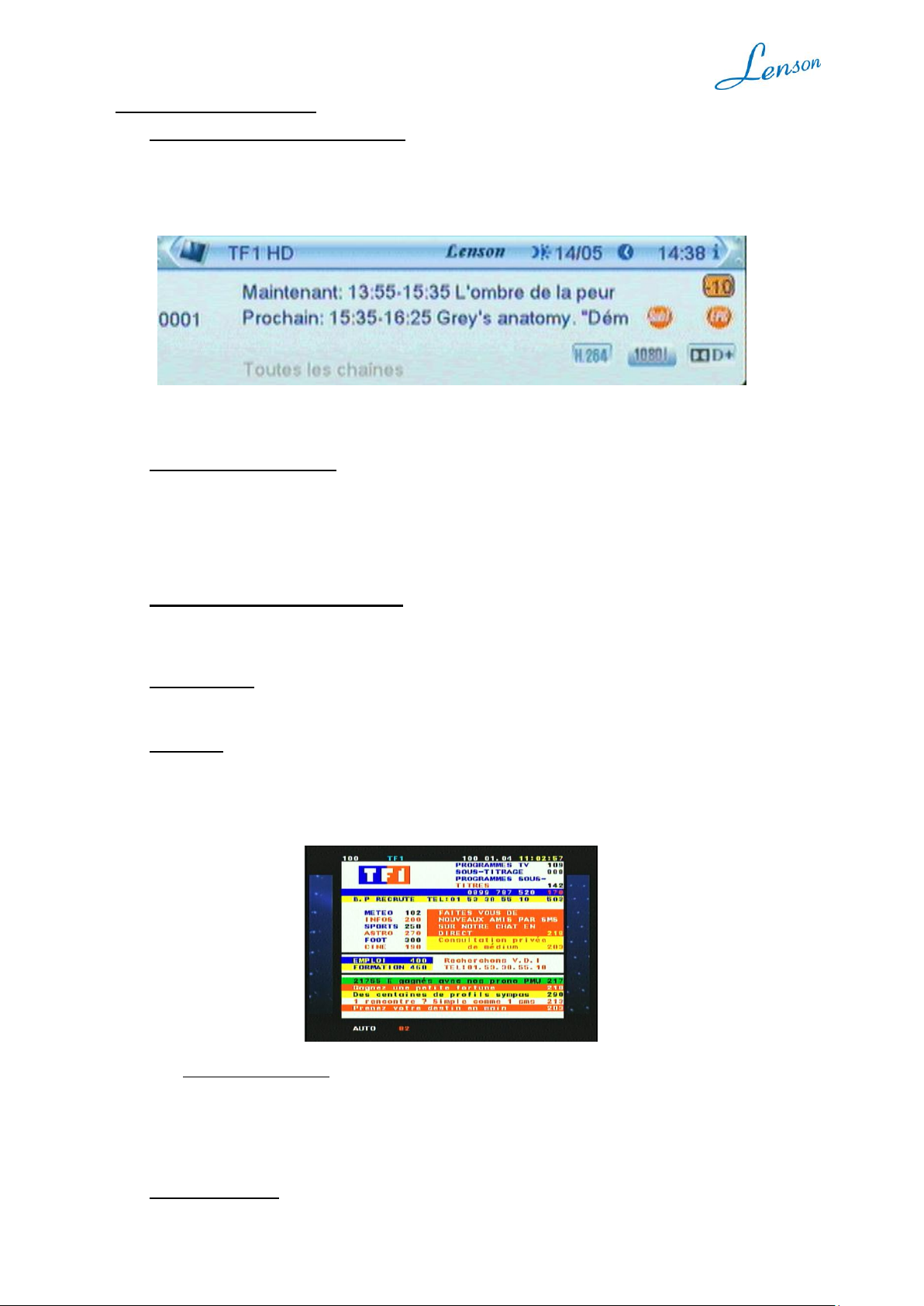

7.1. INFORMATIONS AFFICHEES A L’ECRAN .............................................................................................................. 25
7.2. CHANGEMENT DE CHAINE .................................................................................................................................. 25
7.3. CHANGEMENT DU NIVEAU SONORE .................................................................................................................... 25
7.4. TOUCHE MUTE .................................................................................................................................................. 25
7.5. TELETEXTE ........................................................................................................................................................ 25
7.5.1. Sous-titrage télétexte ................................................................................................................................ . 25

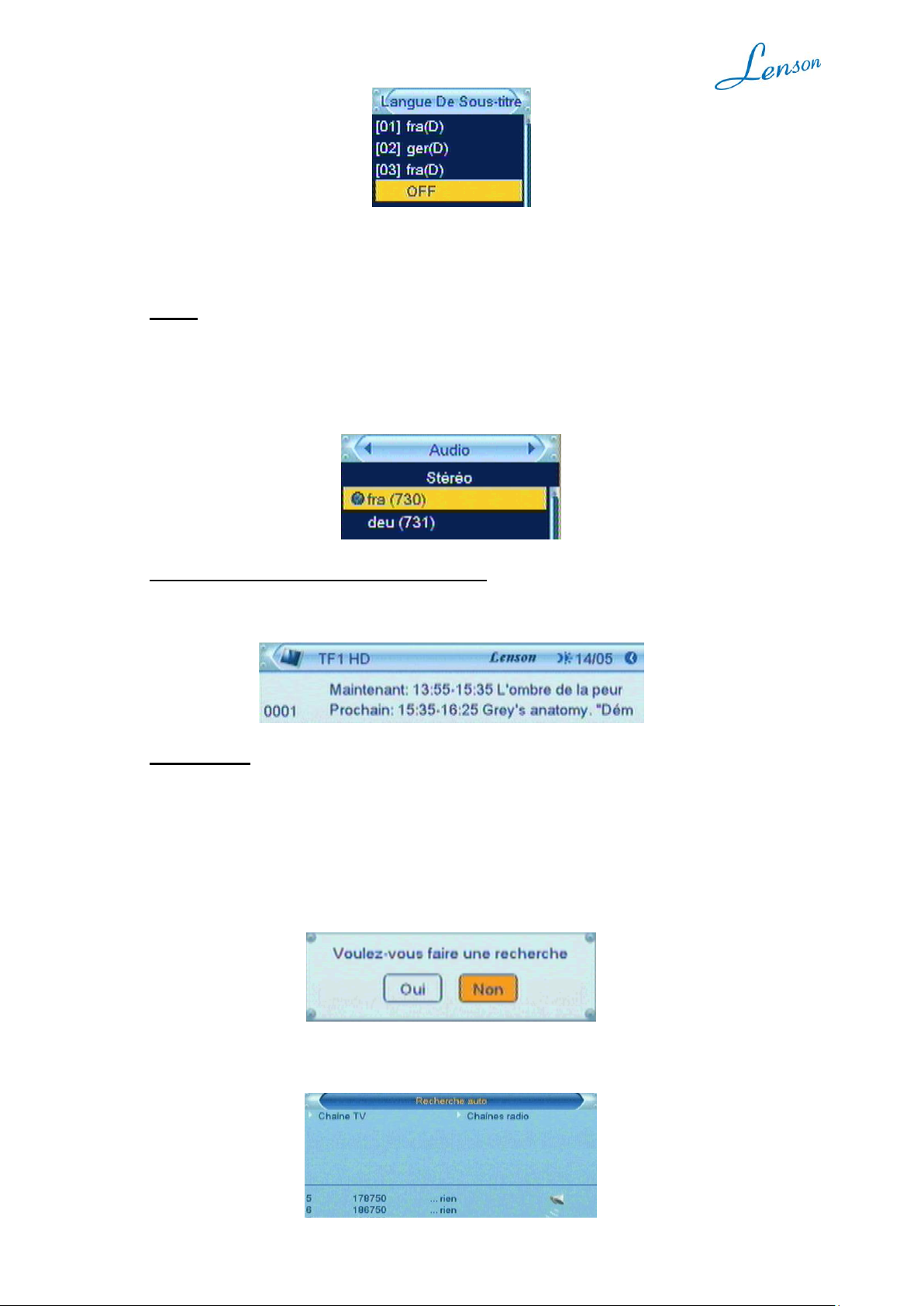

7.6. SOUS-TITRES DVB ............................................................................................................................................ 25
7.7. AUDIO ............................................................................................................................................................... 26
7.8. INFORMATION SUR LES PROGRAMMES EN COURS ............................................................................................... 26
7.9. TOUCHE SOS ..................................................................................................................................................... 26

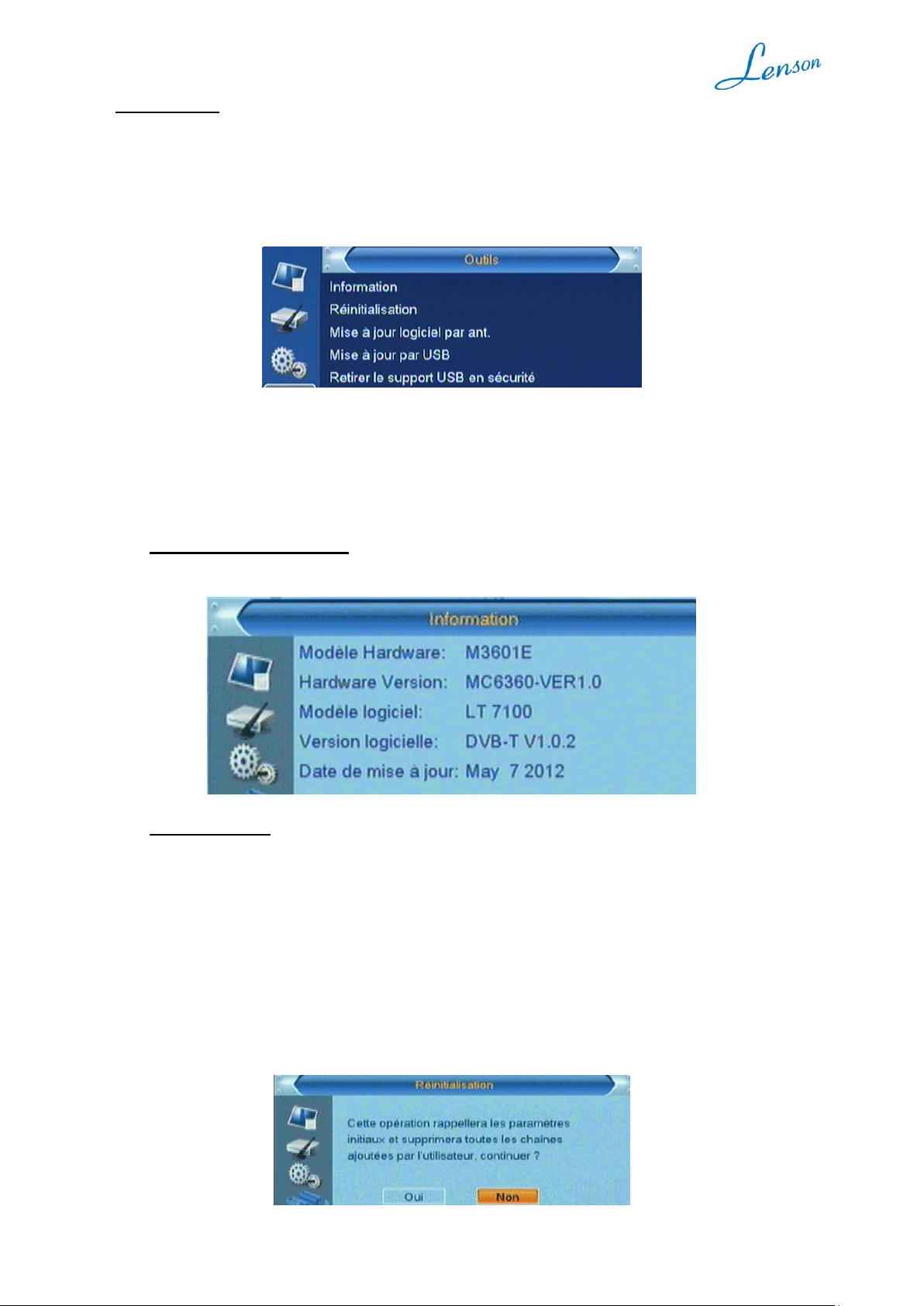

8. MENU OUTILS ................................................................................................................................ ...................... 27
8.1. INFORMATIONS DU TERMINAL ........................................................................................................................... 27
8.2. REINITIALISATION ............................................................................................................................................. 27
8.3. MISE A JOUR DU LOGICIEL PAR ANTENNE........................................................................................................... 28
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
6

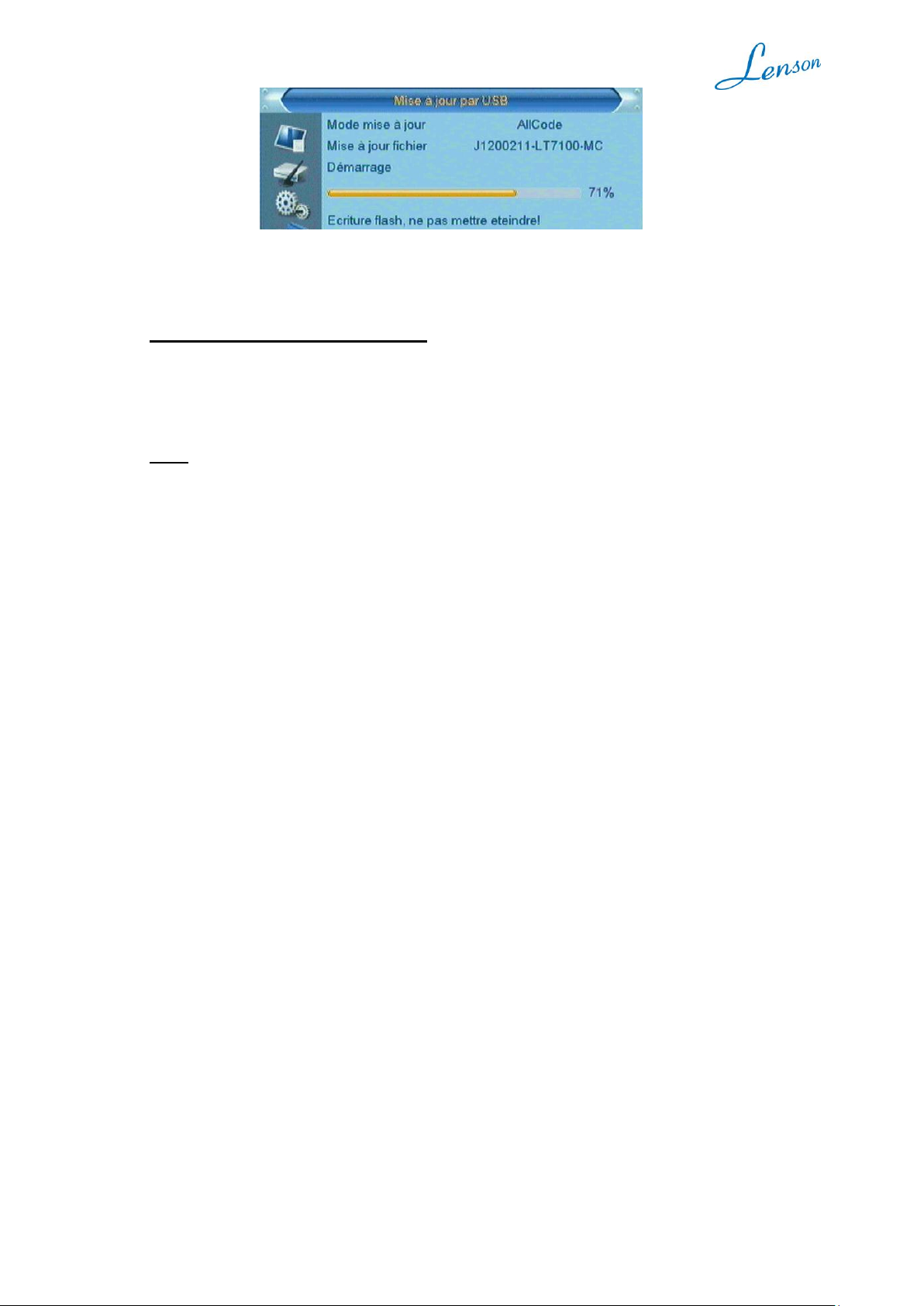

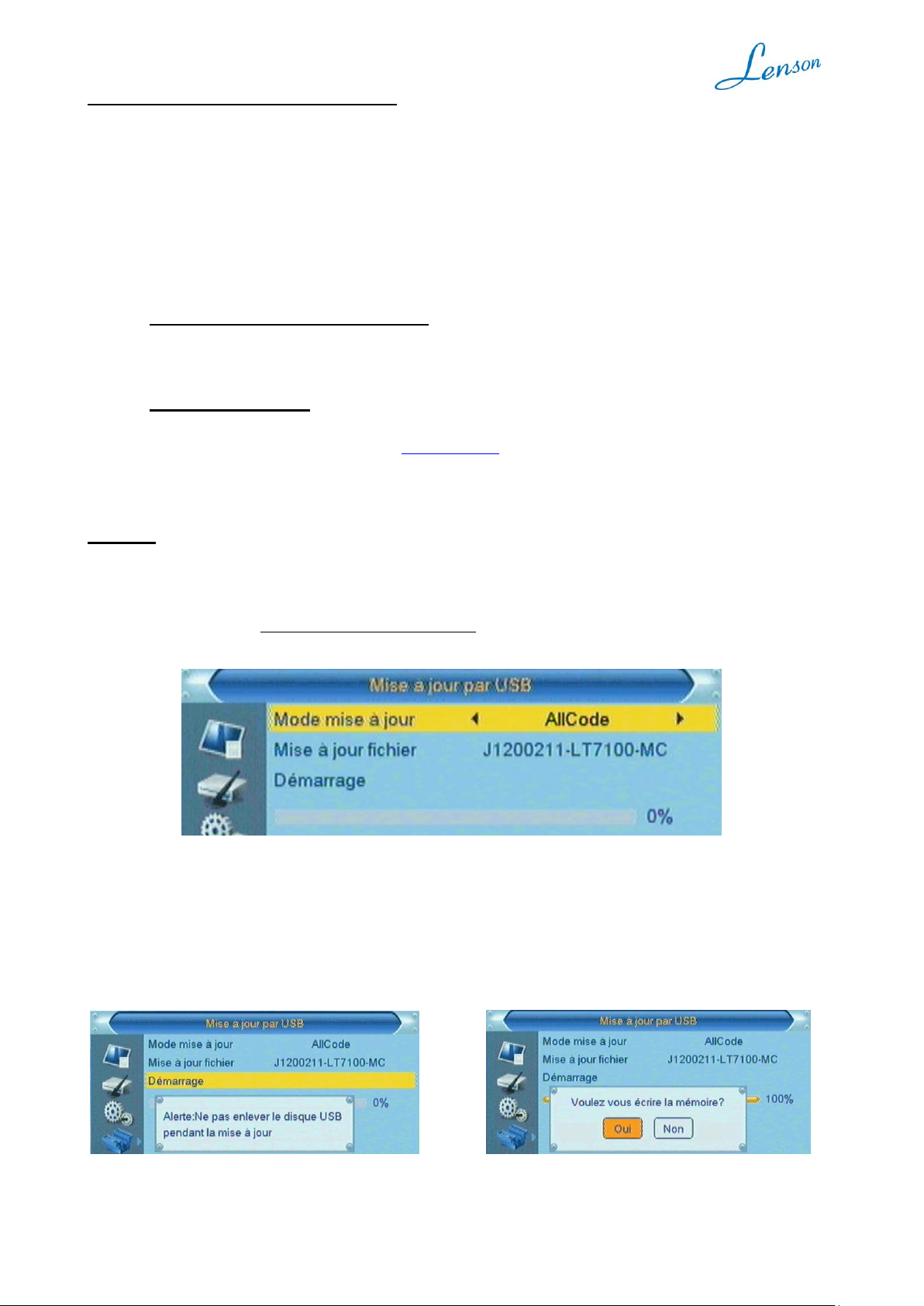

8.4. MISE A JOUR PAR USB ....................................................................................................................................... 28
8.5. RETIRER LE SUPPORT USB EN SECURITE............................................................................................................ 29
8.6. JEUX ................................................................................................................................................................ .. 29

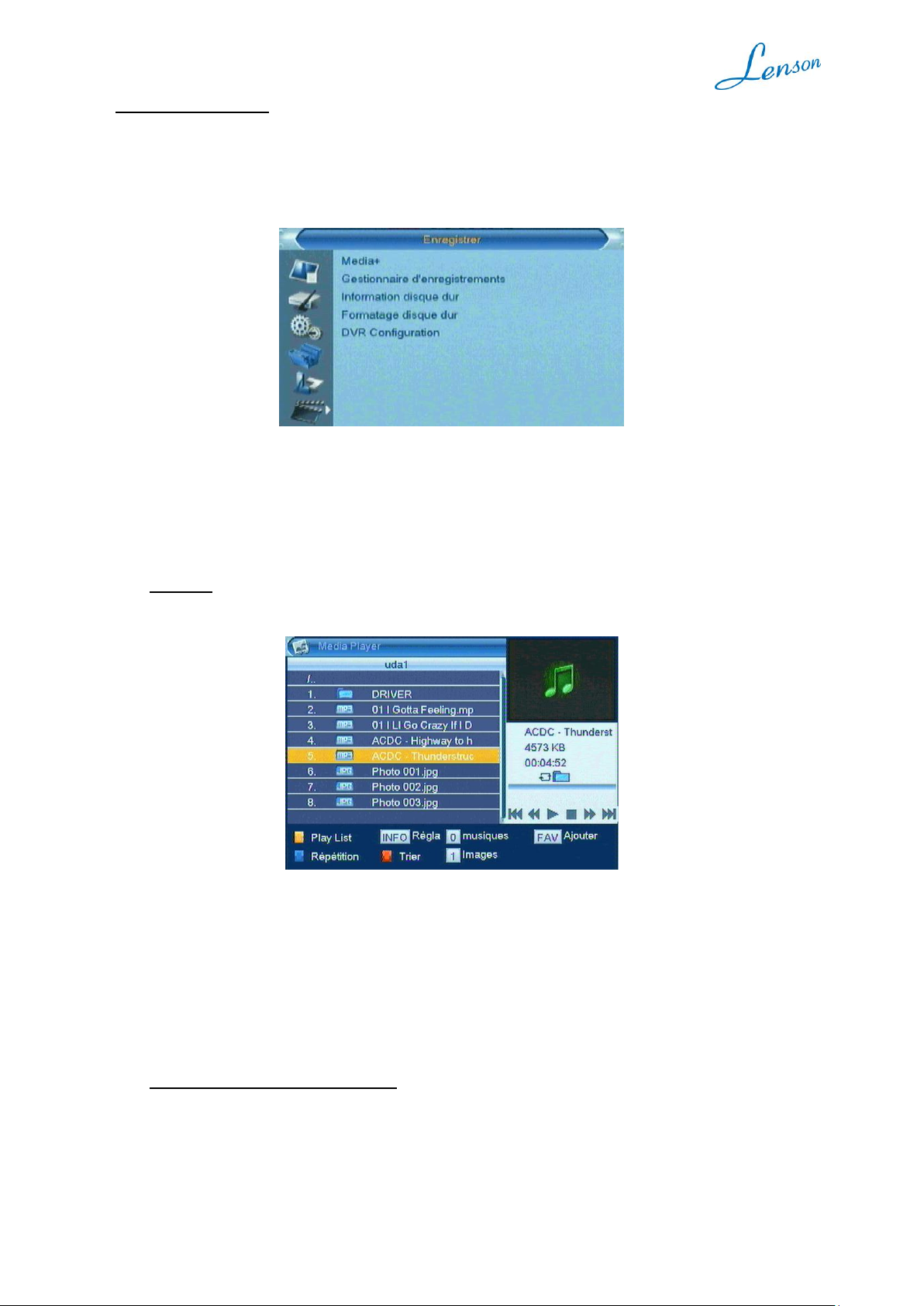

9. MENU ENREGISTRER ........................................................................................................................................ 30
9.1. MEDIA + ............................................................................................................................................................ 30

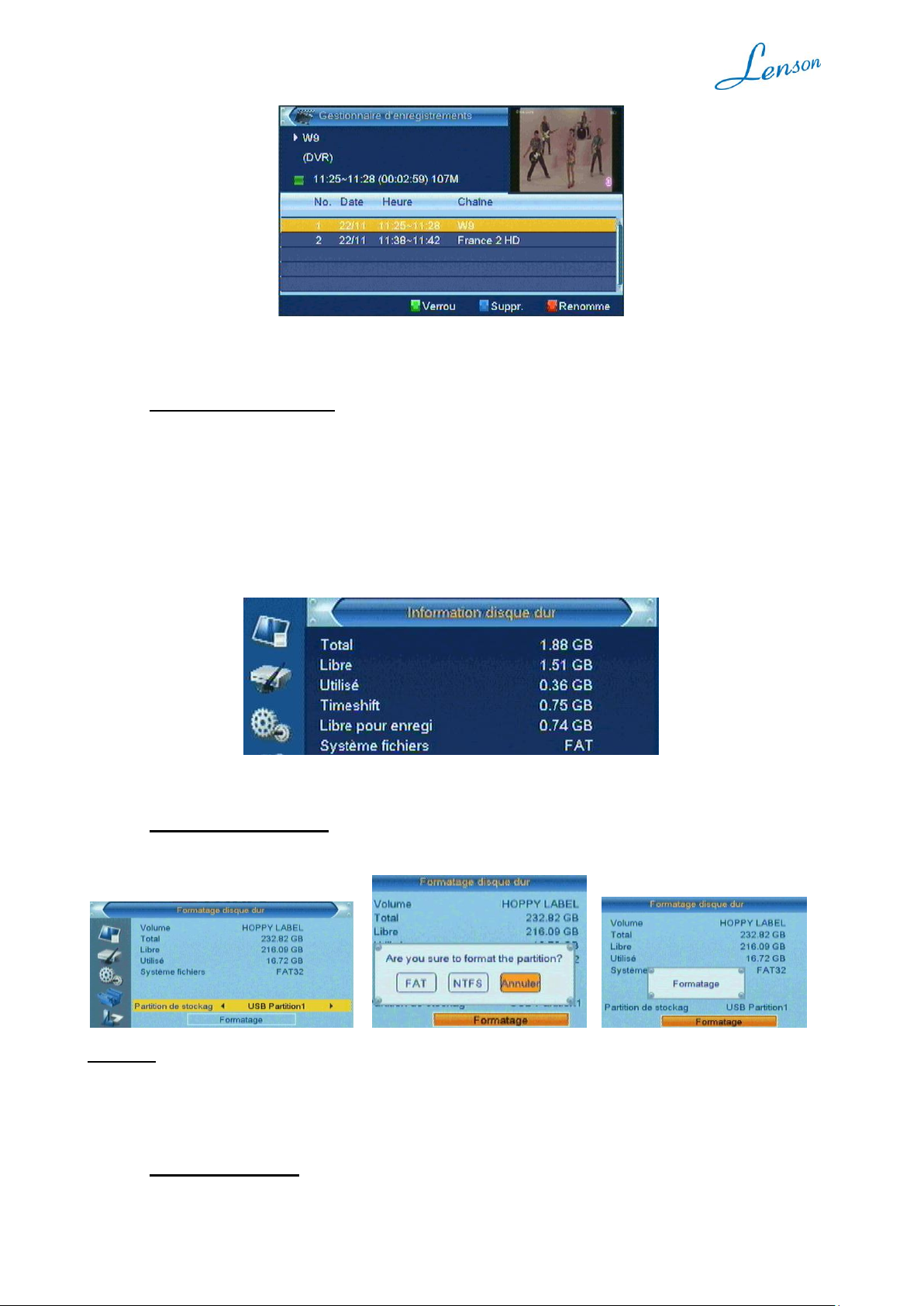

9.2. GESTIONNAIRE D’ENREGISTREMENT.................................................................................................................. 30
9.3. INFORMATION DISQUE DUR ................................................................................................................................ 31
9.4. FORMATAGE DISQUE DUR .................................................................................................................................. 31

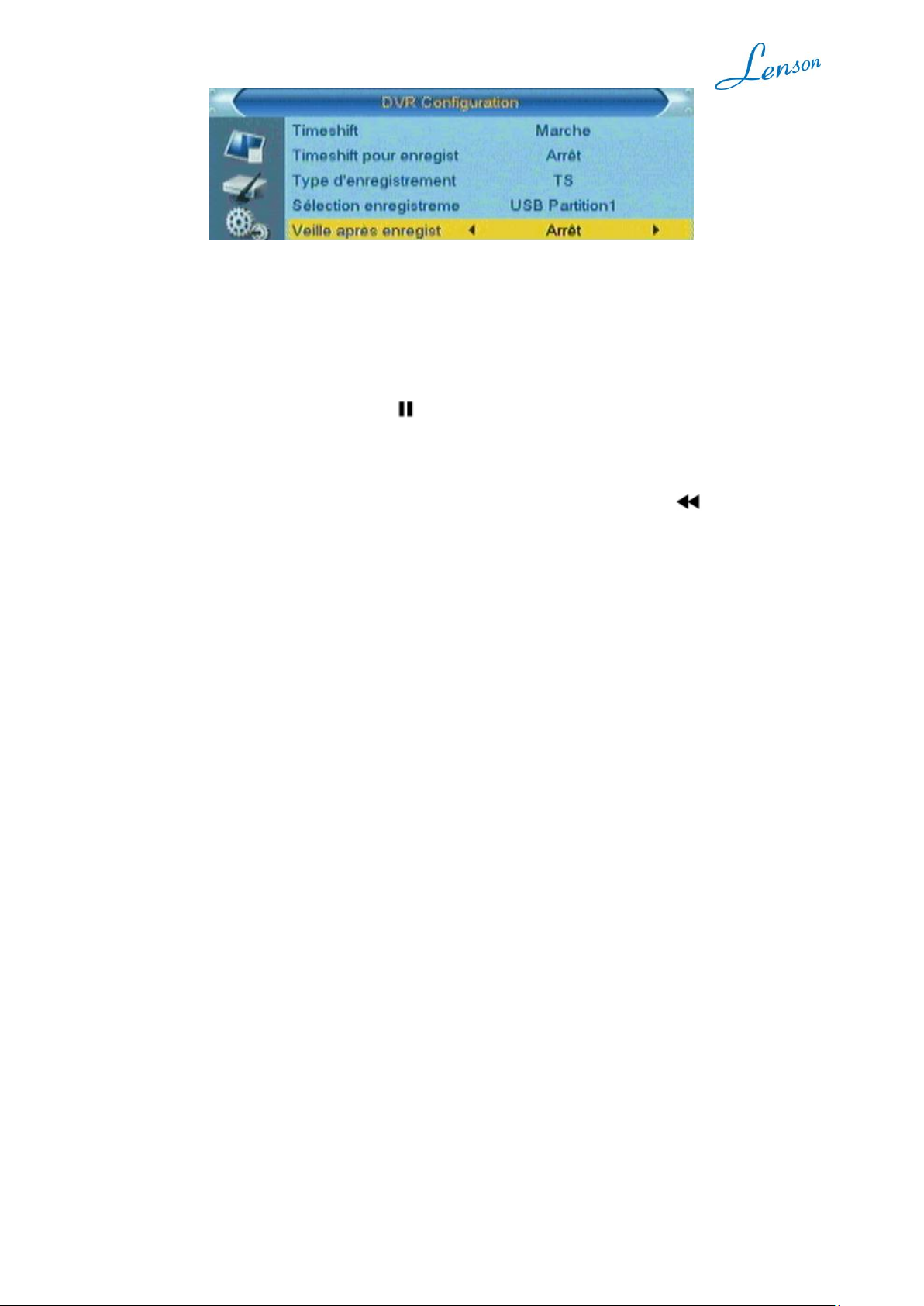

9.5. DVR CONFIGURATION ....................................................................................................................................... 31
10. ENREGISTREMENT ........................................................................................................................................ 33

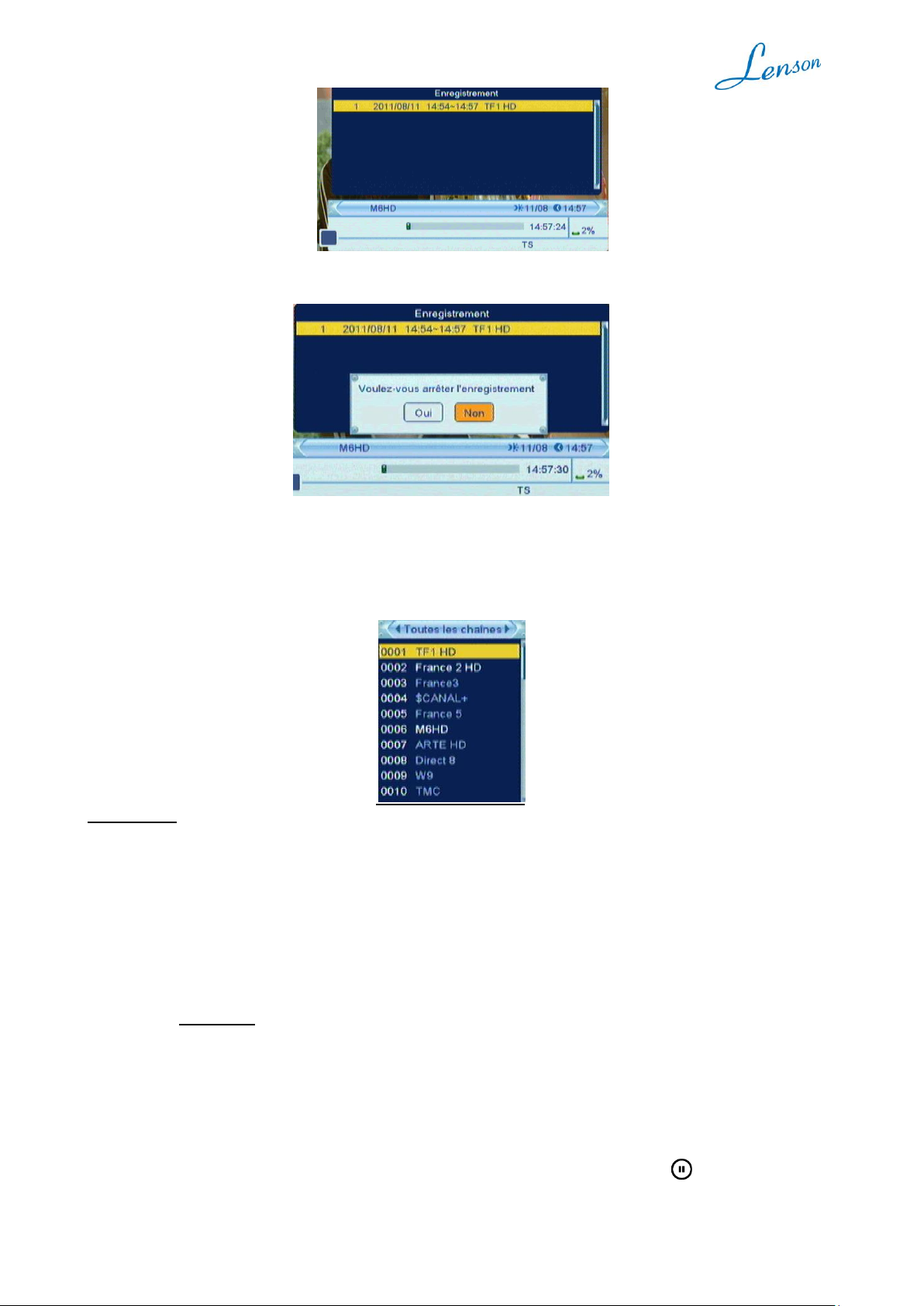

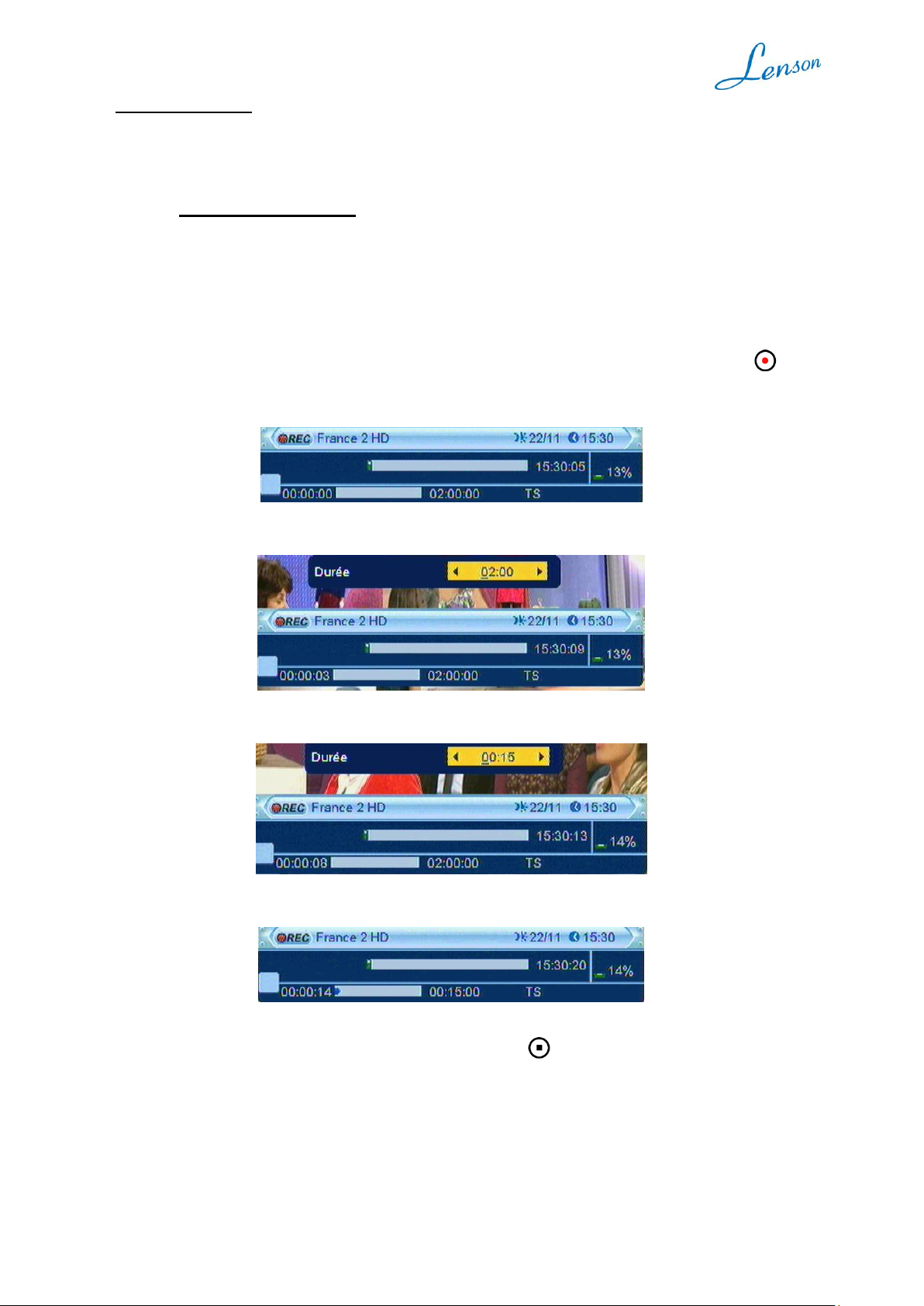

10.1. ENREGISTREMENT DIRECT ............................................................................................................................. 33

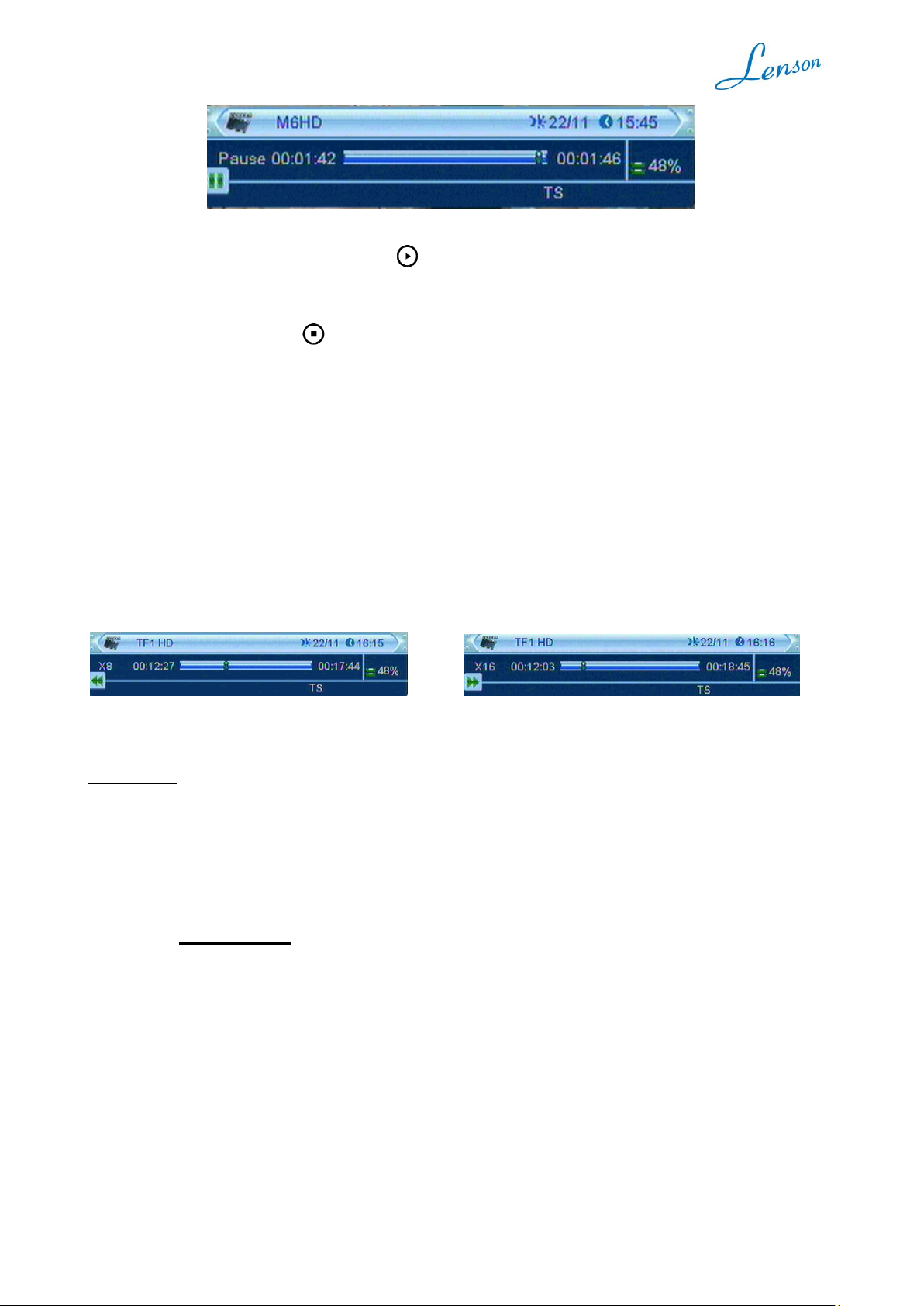

10.2. TIMESHIFT ..................................................................................................................................................... 34

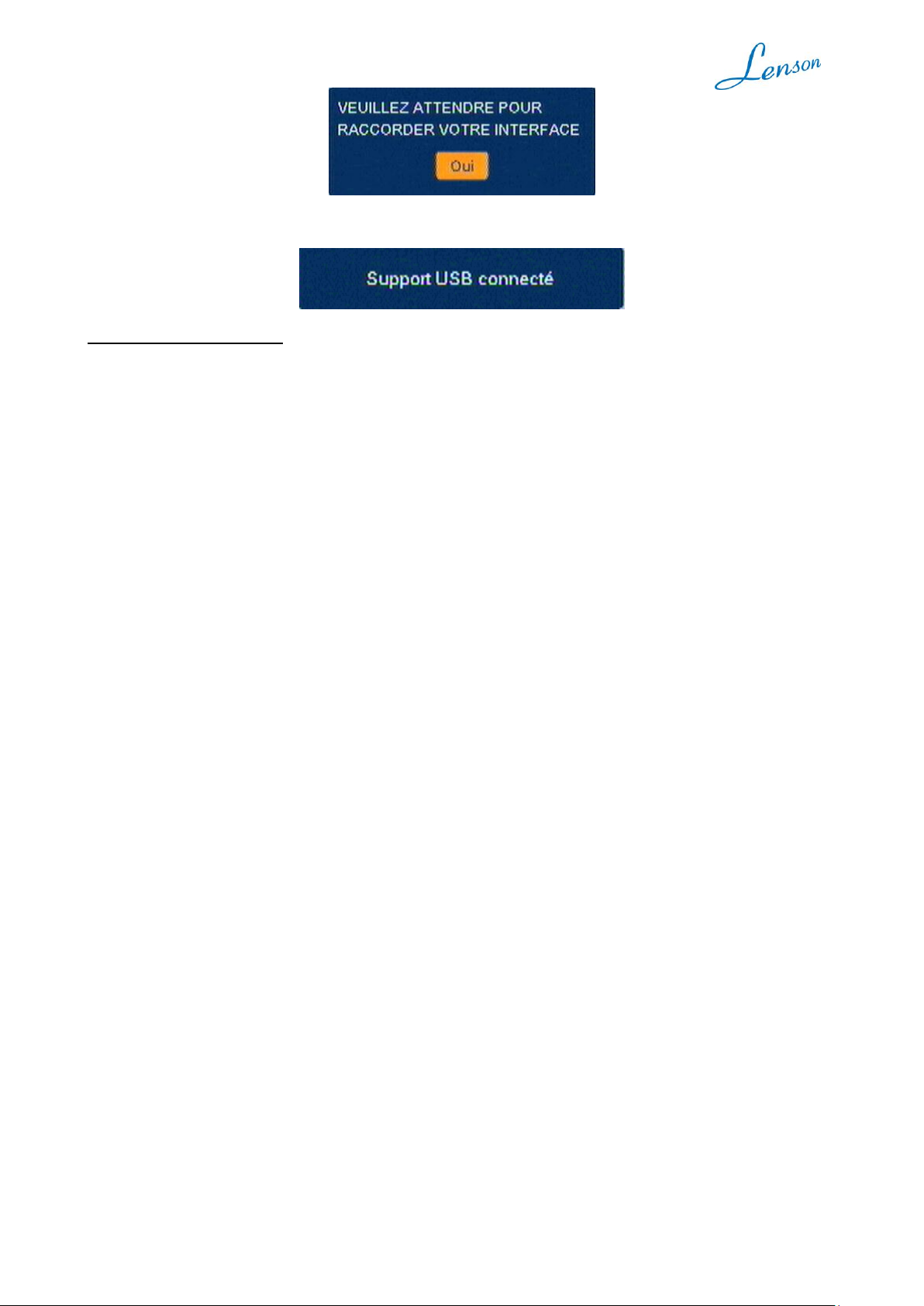

10.3. INTERFACE USB ............................................................................................................................................ 35
11. DONNEES TECHNIQUES: .............................................................................................................................. 37
12. GUIDE DE DEPANNAGE................................................................................................................................. 38
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
7
1. Introduction
1.1. Présentation
Cet Adaptateur / Enregistreur numérique TNT HD LENSON LT 7100 est destiné à la réception et à
l’enregistrement des programmes numériques terrestre gratuits MPEG2 SD (Définition Standard), MPEG4
HD (Haute Définition) et MPEG4 SD (Définition Standard).
Toutes ses fonctions sont accessibles à l’aide de sa télécommande et sont directement affichées à l’écran
de votre téléviseur.
Pour pouvoir utiliser votre adaptateur / enregistreur numérique TNT HD, vous devez utiliser une antenne
correctement orientée sur l’émetteur diffusant les signaux TNT.
Le but de ce mode d’emploi est de vous permettre d’installer rapidement et facilement votre adaptateur /
enregistreur numérique TNT HD afin d’en profiter pleinement.
1.2. Caractéristiques générales
Réception et enregistrement des chaînes numériques gratuites DVB-T COFDM MPEG 2 SD,
MPEG 4 HD, MPEG 4 SD
Fréquences d’entrée en mode automatique : 174-230 / 470-862 MHz
Un tuner numérique avec sortie boucle de passage, démodulation COFDM 2K, 8K
Capacité mémoire 2000 programmes TV et Radio
Mode ‘Installation automatique’ de l’adaptateur lors de sa première mise en route
Fonction LCN de tri automatique des programmes suivant l’ordre défini en France
Menu convivial, intuitif et graphique en plusieurs langues
Afficheur 4x7 segments pour afficher le numéro de la chaîne lorsque l’adaptateur est en marche
Bouton marche / veille et CH+/-, voyant vert en marche, voyant rouge en veille
Guide Electronique de Programmes – EPG, sur 7 jours si diffusé par les chaînes
Décodeur Télétexte intégré (STV/VBI) et transparence vers le TV
Adapté à tous les formats d’écran 4/3, 16/9
Contrôle parental sur les chaînes selon le niveau moral diffusé (-10, -12, -16 et -18 ans)
Sous titrage DVB, sous titrage télétexte (si diffusés par les chaînes)
Touche SOS : elle permet de mettre à jour très simplement la liste des chaînes de l’adaptateur
lors de changement du signal (changement de fréquence, ajout de chaînes, etc…)
PVR ready, Time Shift, Instant Replay, enregistrement sur un support externe USB 2.0
Fonctions multimedia via son interface USB type USB A (4 Pin) pour
o enregistrement sur support externe (disque dur ou clé USB 2.0)
o mise à jour du logiciel interne de l’adaptateur
o lecture de fichiers audio (MP3), photos (JPEG) et vidéo depuis un support externe 2.0
o lecture des enregistrements réalisés par l’adaptateur
1 entrée antenne IEC femelle, 1 sortie antenne IEC mâle
1 péritel (TV ou VCR/DVR) sortie uniquement
1 sortie numérique HDMI, résolutions 576p, 720p, 1080i, 1080p
1 sortie audio numérique S/PDIF coaxiale (connecteur type RCA)
2 sorties audio analogique stéréo Gauche / Droite (connecteurs type RCA)
1 sortie vidéo composite CVBS (connecteur type RCA)
Tension d’alimentation : 220 - 240 V/AC, fréquence 50/60 Hz
Télé-alimentation d’une antenne intérieure 5 V DC, 50mA
Faible consommation en mode actif < 8W (hors télé-alimentation) et < 1 W en mode veille
Boitier métal noir, dimensions 235 x 125 x 35mm, poids 0,6 Kg,
Température de fonctionnement : +15°C à +35°C
Modèle LT 7100, référence 8007100, code EAN 3700113429305
1.3. Configuration de livraison
Le carton de votre LT 7100 contient :
- 1 adaptateur LT 7100
- 1 télécommande et ses deux piles LR 03
- 1 mode d’emploi
Si l’un de ces accessoires devait manquer, veuillez contacter votre revendeur.
ème
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
8
1.4. Vue avant
N°
Nom
Fonction
1
Afficheur
Affiche le numéro de la chaîne en marche / affichage de l’heure en veille
2
Permet d’allumer ou de mettre en veille l’adaptateur
3
Chaîne ▲
Passage à la chaîne suivante
4
Chaîne ▼
Passage à la chaîne précédente
N°
Nom
Fonction
1
Entrée
Entrée antenne, 5V 50mA maximum pour alimenter une antenne
intérieure amplifiée
2
Sortie Antenne
Sortie antenne
3
SPDIF
Sortie audio numérique coaxiale pour ensemble type home cinéma
4
HMDI
Sortie numérique haute définition à raccorder sur votre téléviseur
5
TV
Sortie Définition Standard à raccorder sur votre téléviseur si celui-ci n’a
pas d’entrée HDMI ou sur votre enregistreur externe (magnétoscope, …)
6
CVBS
Sortie Vidéo composite en Définition Standard
7/8
R / L
Sorties audio stéréo analogique pour raccordement sur chaîne Hi-Fi
9
USB
Interface USB 2.0 pour raccordement d’une clé USB ou d’un disque
dur externe 2.0
1.5. Vue arrière
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
9
1.6. Télécommande
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
10
N°
Bouton
Fonction
1
POWER
Marche / Veille
2
0…9
Pavé numérique
3
INFO
Information sur le programme en cours et sur la qualité du signal
4
MEDIA
Accès à la liste des enregistrements réalisés
5
USB
Accès au répertoire USB
6
RECORD
Enregistrement direct
7
SOS
Mise à jour de la liste des chaînes
8
►
Lecture
9
PAUSE
Arrêt sur image ou Timeshift si un support USB est connecté
10
►►I
I◄◄
Saut avant ou arrière par bonds d’une durée paramétrable dans le
menu « saut »
11
VOL +/- ◄ ►
Changement du volume
11
CH+/- ▲▼
Changement de chaîne
12
MENU
Affichage du Menu à l’écran
13
TTX
Menu Télétexte
14
TIMER
Menu programmation d’enregistrement
15
MUTE
Coupure du son
16
BACK
Retour à la chaîne précédente
17
AUDIO
Menu audio
18
TV / RADIO
Commutation entre Liste TV et liste Radio.
19
SUBTITLE
Menu sous-titres
20
■
Stop, arrêt de lecture
21
►►
◄◄
Avance rapide (x2, x4, x8, x16, x24)
retour rapide (x2, x4, x8, x16, x24)
22
OK
Validation d’un choix, accès à la liste des chaînes
23
Exit
Sortie des menus
24
RES
Changement de résolution HDMI
25
FAV
Accès aux listes des chaînes mise en Favoris
26
Rouge, vert,
jaune, bleu
Fonction décrite dans les sous-menus
Explicatif des touches de la télécommande
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
11
2. Raccordement de votre adaptateur
2.1. Raccordement au téléviseur, magnétoscope et chaîne hifi
Raccorder l’adaptateur aux autres appareils avant d’effectuer le branchement secteur.
Cette précaution permet d’éviter toute détérioration de l’adaptateur ou des autres appareils.
Lorsque tous les autres raccordements ont été effectués, brancher l’adaptateur à une alimentation
230 V/50 Hz.
Faire les raccordements suivants :
- brancher le câble d’antenne sur « ENTREE antenne » de l’adaptateur
- si besoin, raccorder la sortie de l’antenne de l’adaptateur « SORTIE ANTENNE » avec un cordon
d’antenne - non fourni - à l’entrée antenne de votre téléviseur ou magnétoscope
- raccorder à l’aide d’un cordon péritel (non fourni) la sortie « TV » de votre adaptateur à l’entrée
péritel AV1 de votre téléviseur
- pour disposer de signaux Haute Définition HD numérique, raccorder la sortie HDMI de votre
adaptateur à une entrée HDMI de votre téléviseur (cordon HDMI non fourni). Dans ce cas il vous est
possible de raccorder la sortie péritel TV à un enregistreur à l’aide d’un cordon péritel. Ce
branchement vous permettra d’enregistrer les chaînes en Simple Définition sur votre enregistreur
mais ne permettra pas la lecture de cet enregistrement à travers votre adaptateur (il n’y a pas de
passage entre le connecteur HDMI et le connecteur péritel TV. Pour la lecture d’un enregistrement
via un enregistreur externe raccordé sur la péritel TV de votre adaptateur il faudra brancher en direct
votre enregistreur sur votre TV.
2.2. Raccordement à un ensemble type Home Cinéma
Faire le raccordement suivant : brancher la sortie audio numérique « SPDIF » de l’adaptateur à l’aide d’un
cordon audio numérique coaxial – non fourni – à votre ensemble Home Cinéma.
Mode d’emploi LT 7100 - Version 1.0 / 05.2012
12
3. Première mise en route : guide de démarrage rapide
20
Ce chapitre vous permettra d’effectuer, dans un minimum de temps, les réglages indispensables de votre
adaptateur avant de partir à la découverte de son utilisation.
Avant de continuer la lecture de cette « Installation Rapide », vous devez posséder une antenne terrestre
dirigée vers l’émetteur diffusant les signaux de la TNT dans votre région. Cette antenne doit pouvoir
recevoir correctement l’ensemble des multiplexes diffusant les chaînes de la TNT.
En cas d’erreur de manipulation lors de l’installation rapide, ne vous alarmez pas car vous pourrez très
facilement revenir aux réglages usine en réinitialisant l’adaptateur comme indiqué au chapitre 8.2
« Réinitialisation ». L’écran ci-dessous apparaît à la 1
ère
mise sous tension de votre adaptateur.
- Zone : Indiquer le pays où est installé l’adaptateur avec <◄/►> puis passer à la ligne suivante
avec <▼▲>
- Langue : choisir la langue des menus avec <◄/►> puis passer à la ligne suivante avec <▼▲>
- Résolution vidéo : la résolution par défaut est 576p. Pour ajuster la résolution à la qualité de votre
écran (surtout si votre adaptateur est raccordé à l’aide d’un cordon HDMI à celui-ci), presser sur
la touche <OK> de la télécommande pour faire apparaître la fenêtre ci-dessous :
- Sélectionner la résolution souhaitée à l’aide des touches avec <▼▲> puis presser sur <OK>. Il
vous sera ensuite demandé de confirmer le choix de la résolution sélectionnée dans les 15
secondes
- Sélectionner Oui avec <◄/►> puis passer à la ligne suivante avec <▼▲>
- Format de l’écran permet d’ajuster la sortie vidéeo en fonction du format de votre téléviseur :
o 4/3 : « Letter Box » / 4/3 « Pan Scan »
o 16/9
Mode d’emploi LT 7100 - Version 1.0 / 07.2011
Loading...
