Capitolo 1. Panoramica
In questo capitolo vengono fornite informazioni di base che consentono di acquisire familiarità con il
computer.
Vista anteriore
Nota: Il modello di computer potrebbe apparire leggermente diverso dalla figura.
Figura 1. Vista anteriore
1 Pulsante di espulsione/chiusura dell'unità ottica 2 Indicatore di attività dell'unità ottica
3 Slot per lettore schede (facoltativo) 4 Spia di attività dell'unità di memorizzazione
5 Indicatore di alimentazione 6 Pulsante di accensione
7 Connettore microfono 8 Connettore per cuffie (noto anche come connettore
audio combinato)
9 Connettori USB 3.1 Gen 1 (2) 10 Connettori USB 3.1 Gen 2 (2)
1 Pulsante di espulsione/chiusura dell'unità ottica
© Copyright Lenovo 2019 1
Utilizzato per espellere il vassoio dell'unità ottica. Dopo aver inserito un disco sul vassoio, premere il pulsante
di chiusura/espulsione per chiudere il vassoio.
2 Indicatore di attività dell'unità ottica
Questo l'indicatore è acceso quando l'unità ottica è in uso.
3 Slot del lettore schede
Utilizzato per leggere i dati da una scheda di memoria supportata.
4 Spia di attività dell'unità di memorizzazione
Questo indicatore è acceso quando l'unità di memorizzazione è in uso.
5 Indicatore di alimentazione
Questo indicatore è acceso quando il computer è acceso.
6 Pulsante di alimentazione
Utilizzato per accendere il computer. Se non è possibile spegnere il computer dal sistema operativo, tenere
premuto il pulsante di alimentazione per almeno quattro secondi per spegnere il computer.
7 Connettore microfono
Utilizzato per collegare un microfono al computer quando si desidera registrare suoni o interagire con il
computer utilizzando software di riconoscimento vocale.
8 Connettore per cuffie
Utilizzato per collegare una cuffia auricolare o una cuffia al computer.
9 Connettore USB 3.1 Gen 1
Utilizzati per collegare un dispositivo compatibile con USB. Per un trasferimento ottimale dei dati, collegare
un dispositivo USB 3.1 Gen 1 a un connettore USB 3.1 Gen 2 o USB 3.1 Gen 1, invece che a un connettore
USB 2.0.
10 Connettore USB 3.1 Gen 2
Utilizzati per collegare un dispositivo compatibile con USB. Per un trasferimento ottimale dei dati, collegare
un dispositivo USB 3.1 Gen 2 a un connettore USB 3.1 Gen 2, invece che a un connettore USB 3.1 Gen 1 o
USB 2.0.
2
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Vista posteriore
Nota: Il modello di computer potrebbe apparire leggermente diverso dalla figura.
Figura 2. Vista posteriore
1 Connettore di uscita audio 2 Connettore di uscita HDMI
3 Connettore DisplayPort
5 Connettori USB 2.0 (2) 6 Connettori USB 3.1 Gen 1 (2)
7 Connettore cavo di alimentazione 8 Connettore seriale
9 Connettore Ethernet 10 Slot per fermo del cavo intelligente (3)
11 Lucchetto
13 Connettore seriale (facoltativo) 14 Area delle schede PCI Express
1 Connettore di uscita audio
®
1.2 in uscita 4 Connettore di uscita VGA
12 Slot del blocco di sicurezza
TM
1.4
Utilizzato per inviare segnali audio dal computer a dispositivi esterni, ad esempio altoparlanti stereo
amplificati, cuffie o tastiere multimediali. Per collegare un sistema stereo o un altro dispositivo di
registrazione esterno, collegare un cavo tra il connettore di ingresso audio del dispositivo e il connettore di
uscita audio del computer.
Capitolo 1. Panoramica 3
Nota: Se il computer dispone sia di un connettore di uscita linea audio che di un connettore per cuffie o
auricolari, utilizzare sempre il connettore per cuffie o auricolari per collegare cuffie o auricolari. Il connettore
per cuffie non supporta i microfoni delle cuffie.
2 Connettore di uscita HDMI 1.4
Utilizzato per inviare segnali audio e video dal computer a un altro dispositivo audio o video, come un
monitor ad alte prestazioni.
3 Connettore DisplayPort 1.2 in uscita
Utilizzato per inviare segnali audio e video dal computer a un altro dispositivo audio o video, come un
monitor ad alte prestazioni.
4 Connettore di uscita VGA
Utilizzato per inviare segnali video dal computer a un altro dispositivo video, come un monitor.
5 Connettore USB 2.0
Utilizzato per collegare un dispositivo che richiede una connessione USB 2.0.
6 Connettore USB 3.1 Gen 1
Utilizzati per collegare un dispositivo compatibile con USB. Per un trasferimento ottimale dei dati, collegare
un dispositivo USB 3.1 Gen 1 a un connettore USB 3.1 Gen 2 o USB 3.1 Gen 1, invece che a un connettore
USB 2.0.
7 Connettore del cavo di alimentazione
Utilizzato per collegare il cavo di alimentazione al computer per l'alimentazione.
8 Connettore seriale
Utilizzato per collegare un modem esterno, una stampante seriale o altri dispositivi che utilizzano un
connettore seriale.
9 Connettore Ethernet
Utilizzato per collegare un cavo Ethernet per l'accesso alla rete.
10 Slot per fermo del cavo intelligente
Utilizzato per fissare un fermo del cavo intelligente.
11 Lucchetto
Utilizzato per fissare un lucchetto.
12 Slot del blocco di sicurezza
Utilizzato per fissare un cavo di sicurezza di stile Kensington.
13 Connettore seriale
Utilizzato per collegare un modem esterno, una stampante seriale o altri dispositivi che utilizzano un
connettore seriale.
4
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
14 Area delle schede PCI Express
Per migliorare le prestazioni operative del computer, è possibile collegare le schede PCI Express in questa
area. A seconda del modello di computer, i connettori disponibili in questa area variano.
Scheda di sistema
Nota: Vedere "Vista anteriore" o "Vista posteriore" per descrizioni aggiuntive del componente.
Figura 3. Scheda di sistema
1 Connettore di alimentazione a 4 pin 2 Socket del microprocessore
3 Connettore della ventola del microprocessore
5 Cicalino 6 Slot di memoria (DIMM1)
7 Slot di memoria (DIMM2) 8 Connettore di alimentazione a 6 pin
9 Connettore altoparlante interno 10 Jumper Clear CMOS/Recovery
11 Connettore dell'indicatore di attività dell'unità di
4 Batteria in formato moneta
12 Connettore con sensore termico
memorizzazione
13 Slot dell'unità SSD M.2 14 Slot per schede Wi-Fi M.2
15 Connettore SATA (collegamento all'unità di
16 Connettore di alimentazione SATA
memorizzazione)
17 Connettore SATA (collegamento all'unità ottica) 18 Connettore lettore schede
19 Connettore seriale (COM2) 20 Slot per schede grafiche PCI Express x16
21 Slot per schede PCI Express x1 22 Connettore parallelo
23 PCH
Capitolo 1. Panoramica 5
Tipo di macchina ed etichetta del modello
L'etichetta tipo di macchina e modello che identifica il computer. Quando si contatta l'assistenza tecnica
Lenovo, il tipo e il modello della macchina consentono ai tecnici del supporto di identificare il computer e
fornire un servizio più rapido. L'etichetta tipo di macchina e modello è applicata sul computer come
mostrato.
Figura 4. Tipo di macchina ed etichetta del modello
6 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Capitolo 2. Specifiche
Alimentatore
Alimentatore da 180 watt con rilevamento automatico del voltaggio
Unità di memorizzazione
• Unità di memorizzazione da 3,5 pollici (facoltativa)
• Unità di memorizzazione da 2,5 pollici (facoltativa)
• Unità SSD M.2 (facoltativa)
Funzioni video
• La scheda grafica integrata supporta quanto segue:
– Connettore di uscita DisplayPort 1.2
– Connettore di uscita HDMI 1.4
– Connettore di uscita VGA
• La scheda grafica dedicata facoltativa fornisce un'esperienza video superiore e funzionalità estese.
Funzioni audio
• La scheda audio integrata supporta quanto segue:
– Connettore di uscita audio
– Connettore per auricolari
– Altoparlante interno (facoltativo)
– Connettore microfono
• La scheda audio dedicata facoltativa fornisce un'esperienza audio superiore e funzionalità estese.
Funzioni I/O (Input/Output)
• Connettori audio (uscita audio, cuffie e microfono)
• Slot per lettore schede (facoltativo)
• Connettori video (uscita DisplayPort 1.2, uscita HDMI 1.4 e uscita VGA)
• Connettore Ethernet
• Connettore seriale
• Connettori USB
Espansione
• Lettore schede
• Slot di memoria
• Unità ottica (facoltativo)
• Slot per schede PCI Express x1
• Slot per schede grafiche PCI Express x16
• Vano dell'unità di memorizzazione
Funzioni di rete
• Ethernet LAN
© Copyright Lenovo 2019 7
• WLAN (wireless LAN) (facoltativo)
• Bluetooth (facoltativo)
Dimensioni fisiche
• Larghezza: 100,0 mm
• Altezza: 274,8 mm
• Profondità: 304,4 mm
Peso (senza confezione)
Configurazione massima fornita: 4,2 kg
Informazioni sulla velocità di trasferimento USB
A seconda di molti fattori, ad esempio la capacità di elaborazione dell'host e i dispositivi, gli attributi di file e
altri fattori relativi alla configurazione di sistema e agli ambienti operativi, la velocità di trasferimento effettiva
dei vari connettori USB di questo dispositivo varia e sarà inferiore alla velocità di trasferimento dati riportata
di seguito per ciascun dispositivo corrispondente.
Dispositivo USB Velocità di trasferimento dati (Gbit/s)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
8 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Capitolo 3. Blocchi del computer
Blocco del coperchio del computer
Il blocco del coperchio del computer consente di impedire accessi non autorizzati alla parte interna del
computer. Il computer viene fornito con un lucchetto che, quando è installato, impedisce di rimuovere il
coperchio.
Figura 5. Blocco del coperchio del computer
Collegamento di un cavo di sicurezza di tipo Kensington
È possibile utilizzare un cavo di sicurezza di stile Kensington per fissare il computer a una scrivania, a un
tavolo o ad altri tipi di fissaggio non permanenti. Il cavo di sicurezza viene collegato allo slot del blocco di
sicurezza nella parte posteriore del computer. A seconda del tipo selezionato, il cavo di sicurezza può essere
attivato con una chiave o una combinazione. Il lucchetto blocca anche i pulsanti utilizzati per aprire il
coperchio del computer. Si tratta dello stesso tipo di blocco utilizzato con molti notebook. È possibile
ordinare tale cavo di sicurezza direttamente da Lenovo cercando Kensington sul sito Web:
http://www.lenovo.com/support
© Copyright Lenovo 2019 9
Figura 6. Collegamento di un cavo di sicurezza di tipo Kensington
Collegamento di un fermo del cavo intelligente
Un fermo del cavo intelligente può essere utilizzato per fissare i dispositivi, come tastiera e mouse,
bloccando i cavi dei dispositivi al computer. Il fermo del cavo intelligente viene collegato agli slot del blocco
di sicurezza nella parte posteriore del computer. Per installare un fermo del cavo intelligente, procedere nel
modo seguente:
1. Inserire il fermo
1 nello slot del cavo di sicurezza 4 .
2. Far passare i cavi che si desidera bloccare negli appositi incavi del fermo del cavo intelligente.
3. Premere il fermo
2 nello slot del cavo di sicurezza 3 finché non scatta in posizione.

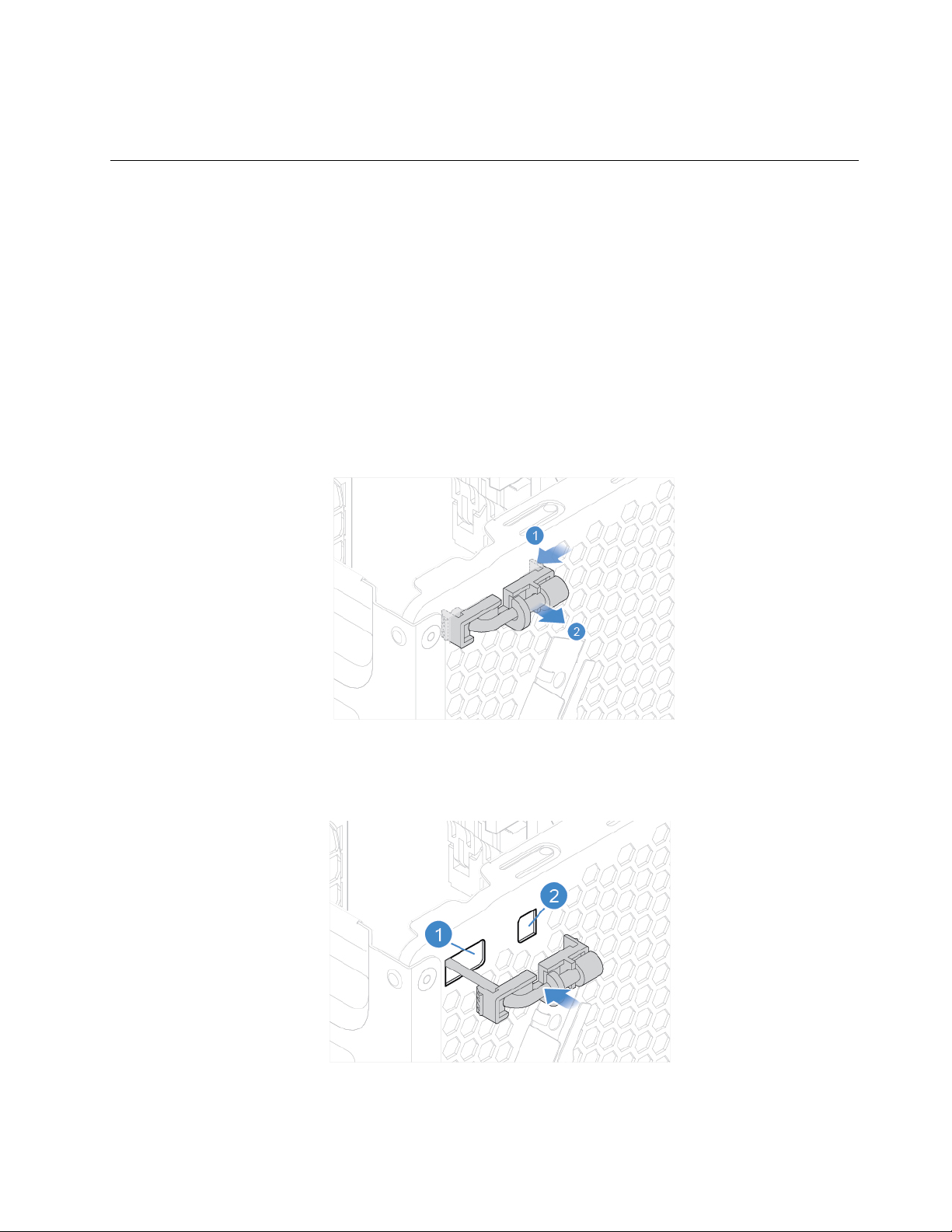

Figura 7. Collegamento di un fermo del cavo intelligente
10 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Capitolo 4. Sostituzione dell'hardware
Questo capitolo fornisce istruzioni per la sostituzione dell'hardware per il computer.
Prima di sostituire l'hardware
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato questa sezione
e la Guida contenente informazioni importanti sul prodotto.
Note prima di sostituire l'hardware
• Utilizzare solo i componenti forniti da Lenovo.
• In caso di installazione o sostituzione di un'opzione, utilizzare le istruzioni contenute in questo manuale
insieme alle istruzioni fornite con l'opzione.
• In quasi tutto il mondo, Lenovo richiede la restituzione delle CRU difettose. Le informazioni relative a tale
procedura verranno fornite con la CRU o verranno inviate alcuni giorni dopo il suo arrivo.
Note per la gestione dei dispositivi sensibili all'elettricità statica
Non aprire l'involucro antistatico che lo contiene fino a quando il componente difettoso non è stato rimosso
dal server e si è pronti a installare il nuovo componente. Le cariche elettrostatiche, sebbene innocue,
potrebbero danneggiare parti aggiuntive e componenti del computer.
Quando si maneggiano opzioni e altri componenti del computer, prendere le seguenti precauzioni per evitare
danni dovuti all'elettricità statica:
• Limitare i movimenti. poiché possono causare la formazione di elettricità statica.
• Maneggiare sempre attentamente le opzioni e gli altri componenti del computer. Maneggiare le schede
PCI/PCIe, i moduli di memoria, le schede di sistema e i microprocessori tenendoli per i bordi. Non toccare
mai nessun circuito esposto.
• Impedire che altri possano toccare opzioni e altri componenti del computer.
• Mettere a contatto l'involucro antistatico contenente la parte con il coperchio dello slot di espansione o
con un'altra superficie in metallo non verniciata sul computer per almeno un paio di secondi. In questo
modo si riduce l'elettricità statica dell'involucro e del corpo prima dell'installazione o sostituzione di un
nuovo componente.
• Laddove possibile, rimuovere la nuova parte dall'involucro antistatico e installarla direttamente nel
computer senza poggiarla da altre parti. Nel caso in cui ciò non sia possibile, collocare l'involucro
antistatico su una superficie liscia e piana e posizionare la parte su tale superficie.
• Non collocare la parte sul coperchio del computer o su altre superfici di metallo.
Informazioni sulle FRU (incluse le CRU)
• Le FRU (Field Replaceable Unit) sono parti del computer che possono essere aggiornate o sostituite da un
tecnico qualificato. Le FRU includono tutte le CRU. Per informazioni dettagliate sulle FRU, quali i numeri
parte e i modelli di computer supportati, visitare il sito Web:
http://www.lenovo.com/serviceparts-lookup
• Le CRU (Customer Replaceable Unit) sono parti del computer che possono essere aggiornate o sostituite
dall'utente.
© Copyright Lenovo 2019 11
– CRU self-service: le CRU self-service possono essere installate facilmente. Possono essere autonome,
incorporate o fissate con un massimo di due viti. Esempi di CRU self-service includono tastiera, mouse
e dispositivi USB. Gli utenti sono responsabili della sostituzione di tutte le CRU self service.
– CRU di servizio facoltativo: la gestione delle CRU di servizio facoltativo necessita di determinate
competenze tecniche e strumenti semplici (ad esempio, un cacciavite). Queste CRU sono parti isolate
all'interno del computer. Solitamente sono nascoste da un pannello di accesso fissato con più di due
viti. Per accedere alla CRU specifica, è necessario rimuovere viti e pannello. Le CRU con servizio
facoltativo possono essere rimosse e installate dagli utenti oppure, durante il periodo di garanzia, da un
tecnico dell'assistenza Lenovo.
Prima di sostituire le FRU
Prima di sostituire le FRU, leggere quanto segue:
• Solo il personale certificato e qualificato può fornire assistenza per il computer.
• Prima di sostituire una FRU, leggere l'intera sezione sulla sostituzione del componente.
• Prestare la massima attenzione durante le operazioni di scrittura, quali copia, salvataggio o formattazione.
La sequenza di unità nel computer per cui si sta eseguendo la manutenzione potrebbe essere stata
modificata. Se si seleziona un'unità errata, si rischia di sovrascrivere dati o programmi.
• Sostituire una FRU solo con un altro modello di FRU corretto.
Quando si sostituisce una FRU, verificare che il modello del computer e il numero parte della FRU siano
corretti.
• Non sostituire una FRU a causa di un singolo errore non riproducibile.
I singoli errori possono verificarsi per una serie di motivi che non rientrano nella casistica dei guasti
hardware, come radiazioni cosmiche, cariche elettrostatiche o errori software. Sostituire una FRU solo in
caso di problemi. Se si ritiene che una FRU sia difettosa, cancellare i log di errori ed eseguire nuovamente
il test. Se l'errore non si verifica nuovamente, non sostituire la FRU.
• Sostituire solo una FRU difettosa.
Individuazione delle FRU (incluse le CRU)
Nota:
• Alcuni dei seguenti componenti sono facoltativi.
• Per sostituire un componente che non è incluso nell'elenco riportato sotto, contattare un tecnico
dell'assistenza Lenovo. Per un elenco dei numeri dell'assistenza Lenovo, visitare il sito Web:
http://www.lenovo.com/support/phone
12 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Figura 8. Individuazione delle FRU (incluse le CRU)
CRU self-service CRU di servizio facoltativo Non CRU
1 Coperchio del computer
5 Modulo di memoria 24 Assieme alimentatori 3 Microprocessore
8 Staffa dell'unità di memorizzazione 6 Schermo della scheda Wi-Fi
4 Batteria in formato moneta
2 Scheda di sistema
9 Unità SSD M.2
10 Unità di memorizzazione (un'unità
di memorizzazione da 2,5 pollici o 3,5
7 Scheda Wi-Fi
11 Cavo dell'unità di
memorizzazione
pollici)
13 Staffa dell'unità ottica 12 Cavo dell'unità ottica
14 Unità ottica
20 Mascherina anteriore 16 Altoparlante interno
15 Lettore scheda
Capitolo 4. Sostituzione dell'hardware 13
CRU self-service CRU di servizio facoltativo Non CRU
21 Tastiera
22 Mouse
23 Cavo di alimentazione 19 Sensore termico
25 Scheda PCI Express 26 Chassis
17 Spia di attività dell'unità di
memorizzazione
18 Antenne Wi-Fi (2)
27 Coperchio dell'antenna Wi-Fi
posteriore
28 Assieme ventole e dissipatore di
calore
Rimozione del coperchio del computer
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
ATTENZIONE:
Prima di aprire il coperchio del computer, spegnere il computer e attendere alcuni minuti per lasciarlo
raffreddare.
1. Rimuovere qualsiasi supporto dalle unità e spegnere tutti i dispositivi collegati e il computer.
2. Scollegare tutti i cavi di alimentazione dalle prese elettriche e scollegare tutti i cavi dal computer.
3. Sbloccare l'eventuale dispositivo di blocco che fissa il coperchio del computer.
4. Rimuovere il coperchio del computer.

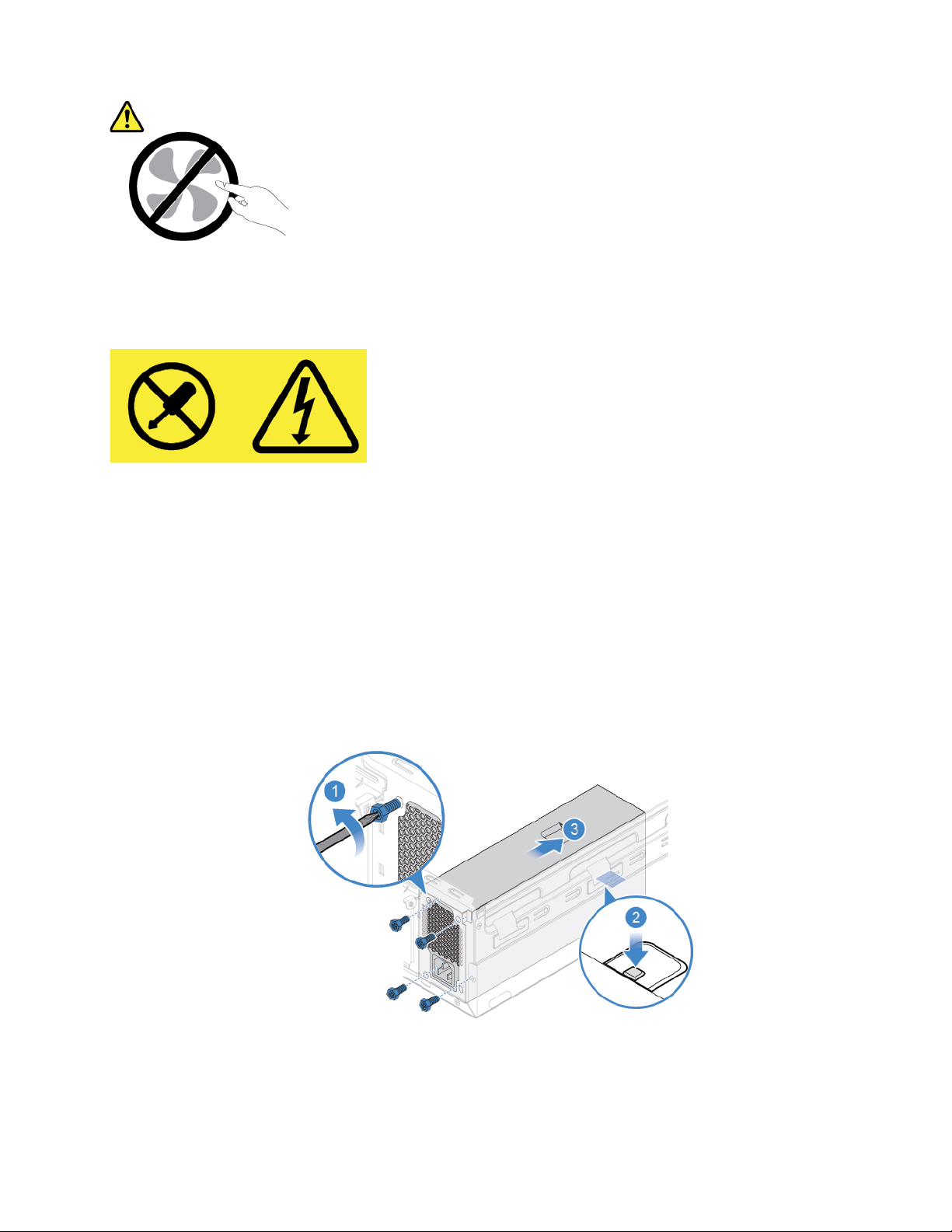

Figura 9. Rimozione del coperchio del computer
5. Completare la sostituzione. Consultare la sezione "Operazioni finali di sostituzione dei componenti" a
pagina 45.
Sostituzione della mascherina anteriore
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
14
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Sostituire la mascherina anteriore.

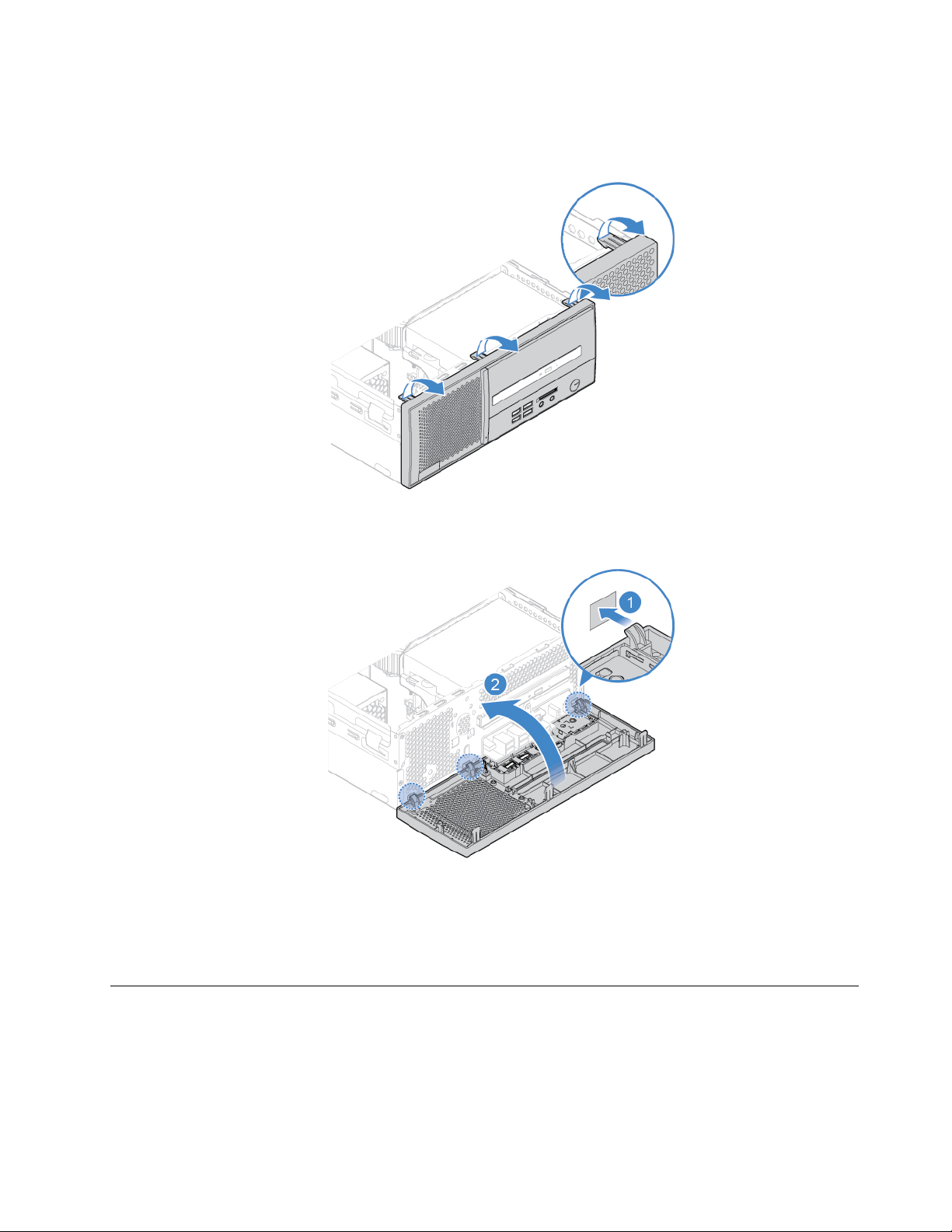

Figura 10. Rimozione della mascherina anteriore
Figura 11. Installazione della mascherina anteriore
3. Completare la sostituzione. Consultare la sezione "Operazioni finali di sostituzione dei componenti" a
pagina 45.
Sostituzione dell'unità ottica
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
Capitolo 4. Sostituzione dell'hardware 15
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Scollegare i cavi di segnale e di alimentazione dall'unità ottica.
4. Sostituire l'unità ottica.
Figura 12. Rimozione dell'unità ottica
Figura 13. Rimozione della staffa dell'unità ottica
Figura 14. Installazione della staffa dell'unità ottica
16 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Figura 15. Installazione dell'unità ottica
5. Collegare i cavi di segnale e di alimentazione alla nuova unità ottica.
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione dell'unità di memorizzazione
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Scollegare i cavi di segnale e di alimentazione dall'unità di memorizzazione.
5. Sostituire l'unità di memorizzazione.
• Unità di memorizzazione da 3,5 pollici
Figura 16. Rimozione della staffa dell'unità di memorizzazione
Capitolo 4. Sostituzione dell'hardware 17
Figura 17. Rimozione dell'unità di memorizzazione da 3,5 pollici
Figura 18. Installazione dell'unità di memorizzazione da 3,5 pollici
18 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Figura 19. Installazione della staffa dell'unità di memorizzazione
• Unità di memorizzazione da 2,5 pollici
Figura 20. Rimozione della staffa dell'unità di memorizzazione
Capitolo 4. Sostituzione dell'hardware 19
Figura 21. Rimozione dell'unità di memorizzazione da 2,5 pollici
Figura 22. Installazione dell'unità di memorizzazione da 2,5 pollici
20 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Figura 23. Installazione della staffa dell'unità di memorizzazione
6. Collegare i cavi di segnale e di alimentazione alla nuova unità di memorizzazione.
7. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione del lettore schede
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare il cavo del lettore schede dalla scheda di sistema.
6. Sostituire il lettore schede.
Figura 24. Rimozione della staffa del lettore schede
Capitolo 4. Sostituzione dell'hardware 21
Figura 25. Rimozione del lettore schede
Figura 26. Installazione del lettore schede
Figura 27. Installazione della staffa del lettore schede
7. Collegare il nuovo cavo del lettore schede alla scheda di sistema.
22
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione dell'indicatore di attività dell'unità di memorizzazione
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare il cavo dell'indicatore di attività dell'unità di memorizzazione dalla scheda di sistema.
6. Sostituire l'indicatore di attività dell'unità di memorizzazione.
Figura 28. Rimozione dell'indicatore di attività dell'unità di memorizzazione
Figura 29. Installazione dell'indicatore di attività dell'unità di memorizzazione
7. Collegare il cavo del nuovo indicatore di attività dell'unità di memorizzazione alla scheda di sistema.
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Capitolo 4. Sostituzione dell'hardware 23
Sostituzione dell'altoparlante interno
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare il cavo dell'altoparlante interno dalla scheda di sistema.
6. Sostituire l'altoparlante interno.
Figura 30. Rimozione dell'altoparlante interno
Figura 31. Installazione dell'altoparlante interno
7. Collegare il cavo del nuovo altoparlante interno alla scheda di sistema.
24
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione del sensore termico
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare il cavo del sensore termico dalla scheda di sistema.
6. Sostituire il sensore termico.
Figura 32. Rimozione del sensore termico
Figura 33. Installazione del sensore termico
Capitolo 4. Sostituzione dell'hardware 25
7. Collegare il cavo del nuovo sensore termico alla scheda di sistema.
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione della scheda Wi-Fi
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Sostituire la scheda Wi-Fi.

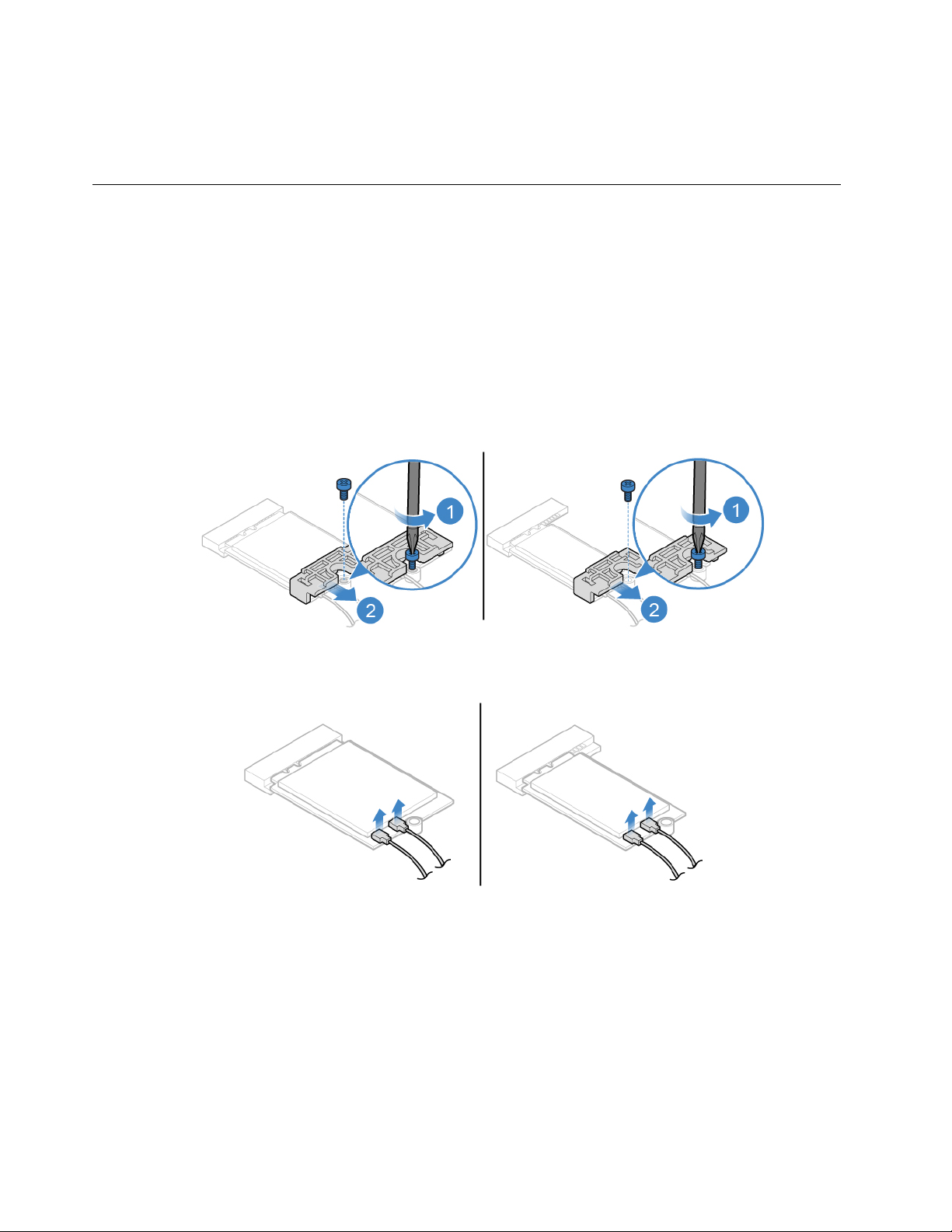

Figura 34. Rimozione dello schermo della scheda Wi-Fi
Figura 35. Scollegamento dei cavi dell'antenna Wi-Fi
26 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB

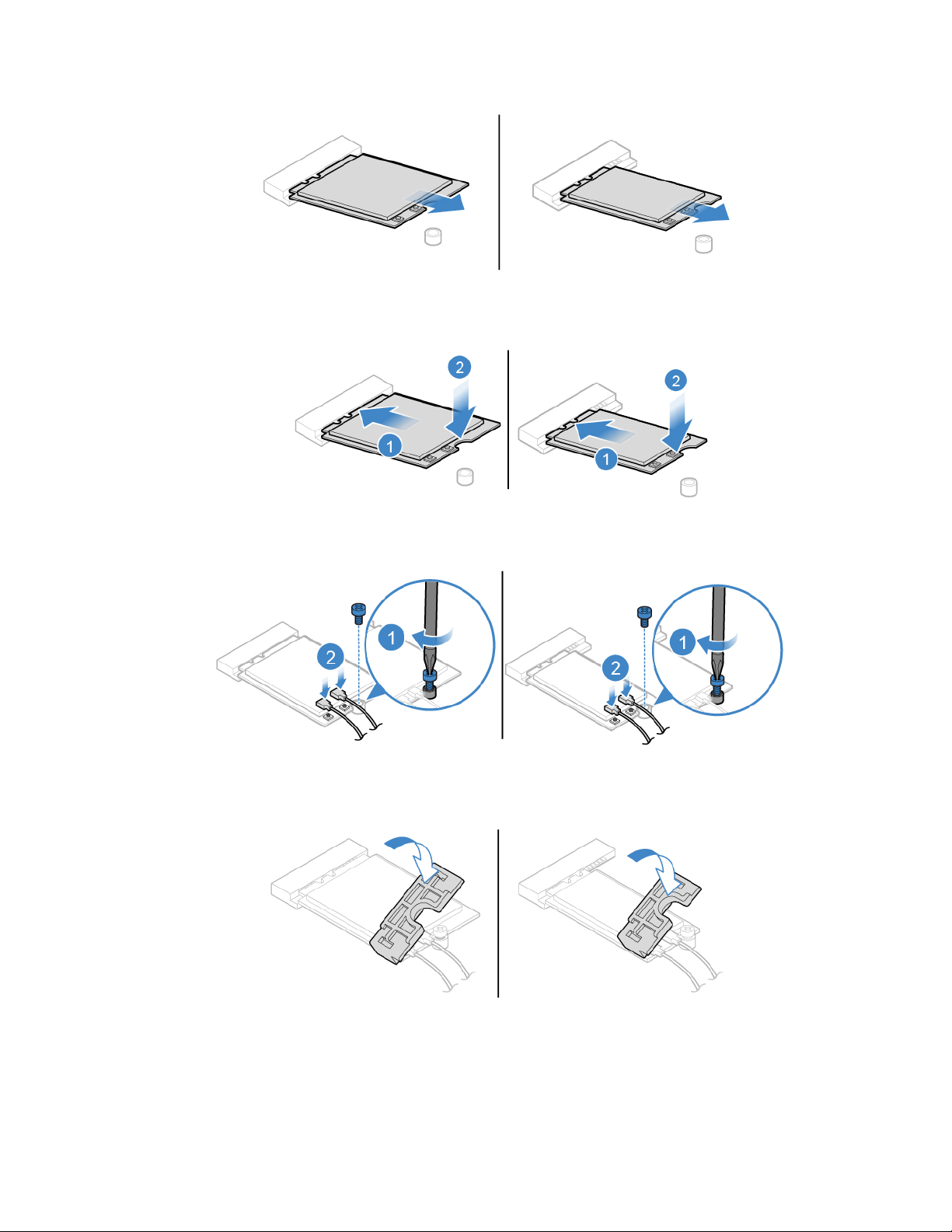

Figura 36. Rimozione della scheda Wi-Fi
Figura 37. Installazione della scheda Wi-Fi
Figura 38. Collegamento dei cavi dell'antenna Wi-Fi
Figura 39. Installazione dello schermo della scheda Wi-Fi
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Capitolo 4. Sostituzione dell'hardware 27
Sostituzione delle antenne Wi-Fi
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare i cavi dell'antenna Wi-Fi dalla scheda Wi-Fi. Consultare la sezione "Sostituzione della scheda
Wi-Fi" a pagina 26.
6. A seconda del modello di computer, consultare una delle seguenti procedure per sostituire le antenne
Wi-Fi.
• Antenna Wi-Fi anteriore
Figura 40. Rimozione dell'antenna Wi-Fi anteriore
28 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB

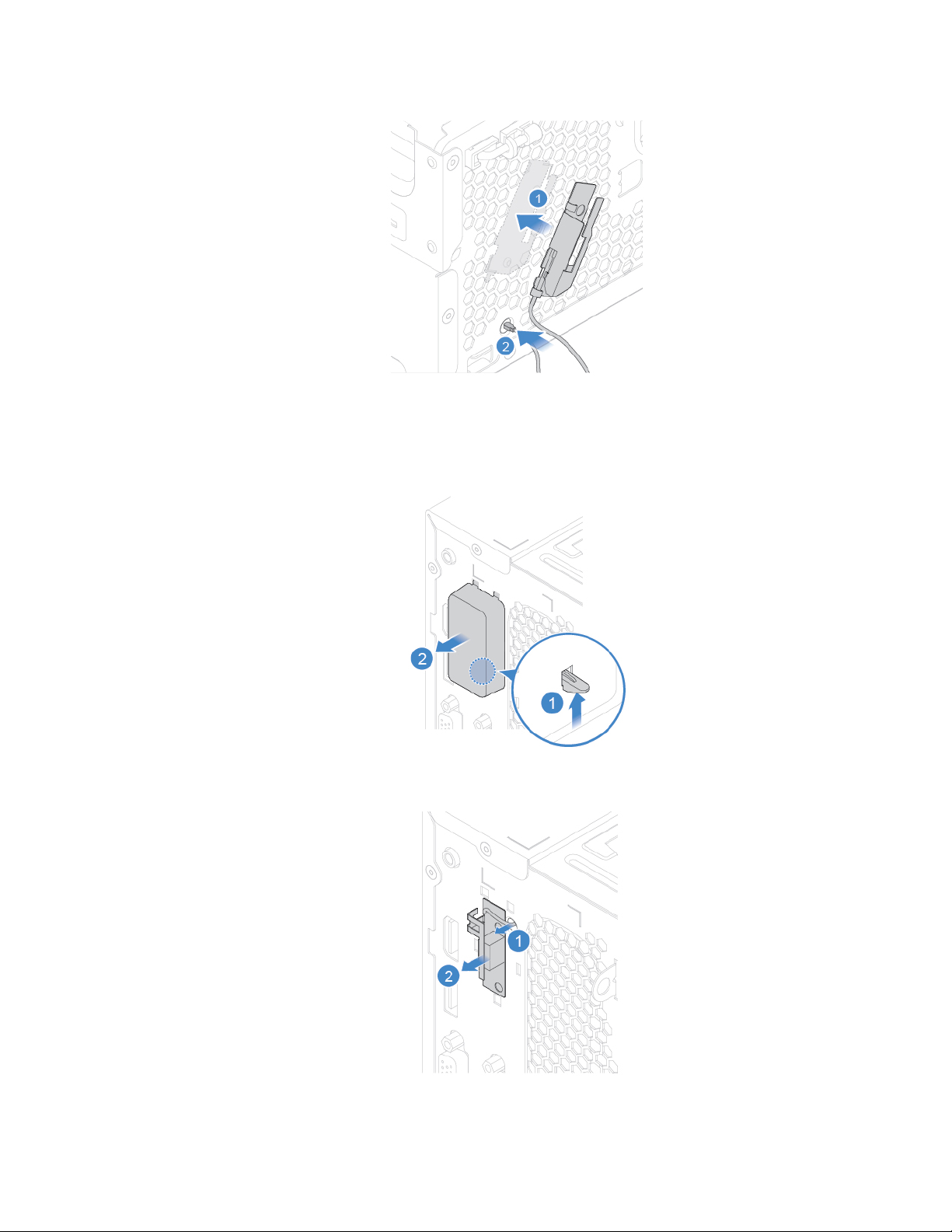

Figura 41. Installazione dell'antenna Wi-Fi anteriore
• Antenna Wi-Fi posteriore
Figura 42. Rimozione del coperchio dell'antenna Wi-Fi posteriore
Figura 43. Rimozione dell'antenna Wi-Fi posteriore
Capitolo 4. Sostituzione dell'hardware 29
Figura 44. Installazione dell'antenna Wi-Fi posteriore
Figura 45. Installazione del coperchio dell'antenna Wi-Fi posteriore
7. Collegare i cavi della nuova antenna Wi-Fi alla scheda Wi-Fi.
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione dell'unità SSD M.2
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. A seconda del modello di computer, consultare una delle seguenti procedure per sostituire l'unità SSD
M.2.
• Tipo 1
30
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB

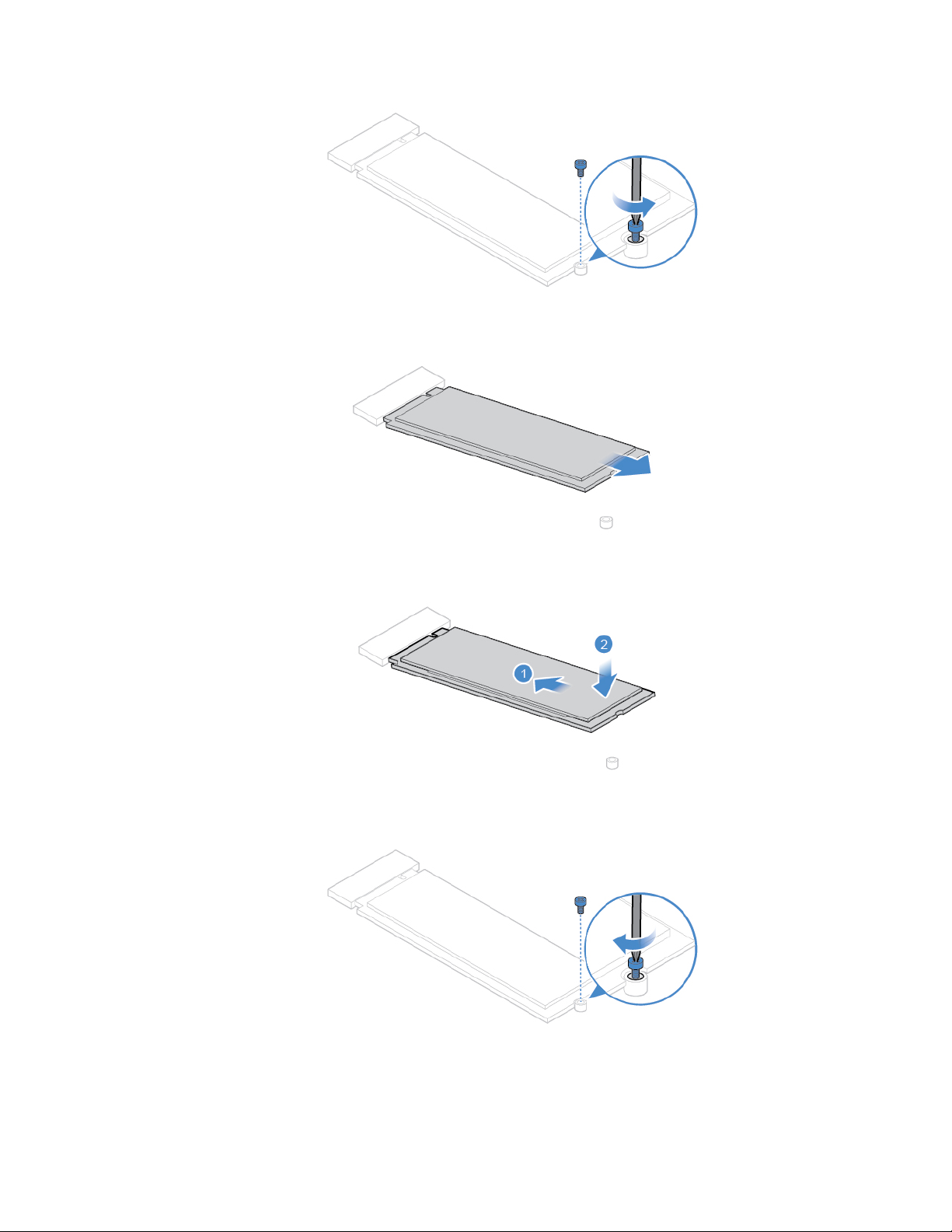

Figura 46. Rimozione della vite
Figura 47. Rimozione dell'unità SSD M.2
Figura 48. Installazione dell'unità SSD M.2
Figura 49. Installazione della vite
• Tipo 2
Capitolo 4. Sostituzione dell'hardware 31
Figura 50. Rimozione del fermo
Figura 51. Rimozione dell'unità SSD M.2
Figura 52. Installazione dell'unità SSD M.2
Figura 53. Inserimento del fermo
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione della batteria in formato moneta
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
Nota: Per lo smaltimento della batteria in formato moneta, consultare la sezione "Avviso sulle batterie al litio
in formato moneta" nella Guida in materia di sicurezza e garanzia.
32
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Il computer è dotato di un particolare tipo di memoria che gestisce la data, l'ora e le impostazioni delle
funzioni incorporate come, ad esempio, le assegnazioni (configurazioni) del connettore parallelo. La batteria
in formato moneta mantiene attive le informazioni anche quando il computer è spento.
La batteria in formato moneta normalmente non richiede alcuna ricarica o manutenzione per tutta la sua
durata, tuttavia è destinata comunque a esaurirsi. Se la batteria in formato moneta cessa di funzionare, la
data, l'ora e le informazioni di configurazione, incluse le password, andranno perse. Quando si accedere il
computer verrà visualizzato un messaggio di errore.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Sostituire la batteria in formato moneta.
Figura 54. Sgancio del fermo
Figura 55. Rimozione della batteria in formato moneta
Capitolo 4. Sostituzione dell'hardware 33

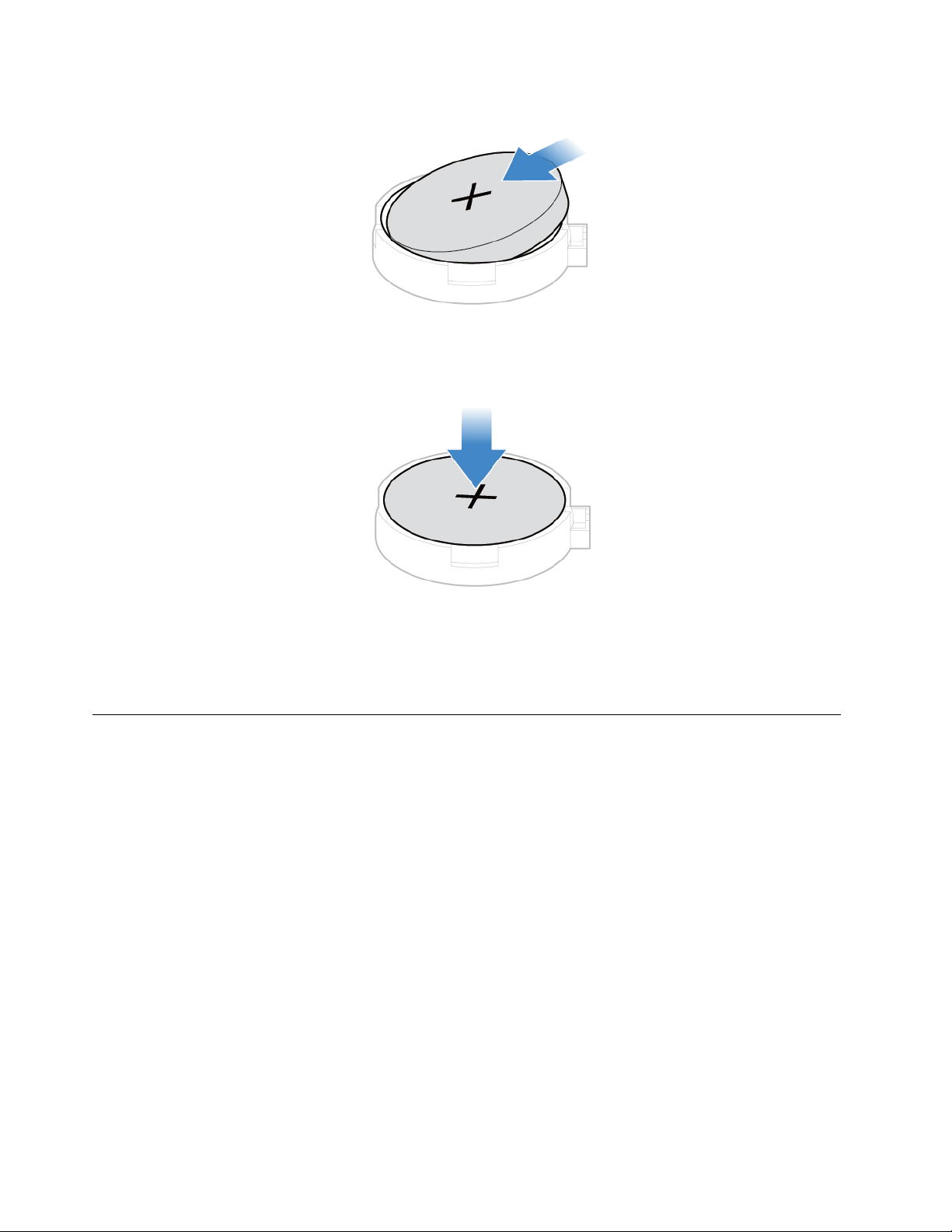

Figura 56. Installazione della batteria in formato moneta
Figura 57. Fissaggio della batteria in formato moneta con il fermo
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione di un modulo di memoria
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
Accertarsi di seguire l'ordine di installazione per i moduli di memoria mostrato nella figura seguente.
34
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Sostituire un modulo di memoria.
Figura 58. Sgancio dei fermi
Figura 59. Rimozione di un modulo di memoria
Capitolo 4. Sostituzione dell'hardware 35
Figura 60. Installazione di un modulo di memoria
Figura 61. Fissaggio di un modulo di memoria con i fermi
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione dell'assieme ventole e dissipatore di calore
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
ATTENZIONE:
Il microprocessore e il dissipatore di calore potrebbero essere molto caldi. Prima di aprire il coperchio
del computer, spegnere il computer e attendere alcuni minuti per lasciarlo raffreddare.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Scollegare il cavo della ventola del microprocessore posteriore dalla scheda di sistema.
36
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
3. Sostituire il dissipatore di calore e l'assieme ventole.
Figura 62. Rimozione dell'assieme ventole e dissipatore di calore
Figura 63. Installazione dell'assieme ventole e dissipatore di calore
4. Collegare il cavo della nuova ventola del microprocessore alla scheda di sistema.
5. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione del microprocessore
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
ATTENZIONE:
Il microprocessore e il dissipatore di calore potrebbero essere molto caldi. Prima di aprire il coperchio
del computer, spegnere il computer e attendere alcuni minuti per lasciarlo raffreddare.
Capitolo 4. Sostituzione dell'hardware 37
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere il dissipatore di calore e l'assieme ventole. Consultare la sezione "Sostituzione dell'assieme
ventole e dissipatore di calore" a pagina 36.
3. Prendere nota dei collegamenti e dell'instradamento dei cavi, quindi scollegare tutti i cavi dalla scheda di
sistema. Consultare la sezione "Scheda di sistema" a pagina 5.
4. Sostituire il microprocessore.
Nota:
• Il microprocessore e il socket potrebbero essere diversi da quelli riportati nella figura.
• Toccare solo gli angoli del microprocessore. Non toccare i contatti dorati situati nella parte inferiore.
• Non poggiare nulla sul socket del microprocessore quando è aperto. Tenere sempre puliti i piedini del
socket.

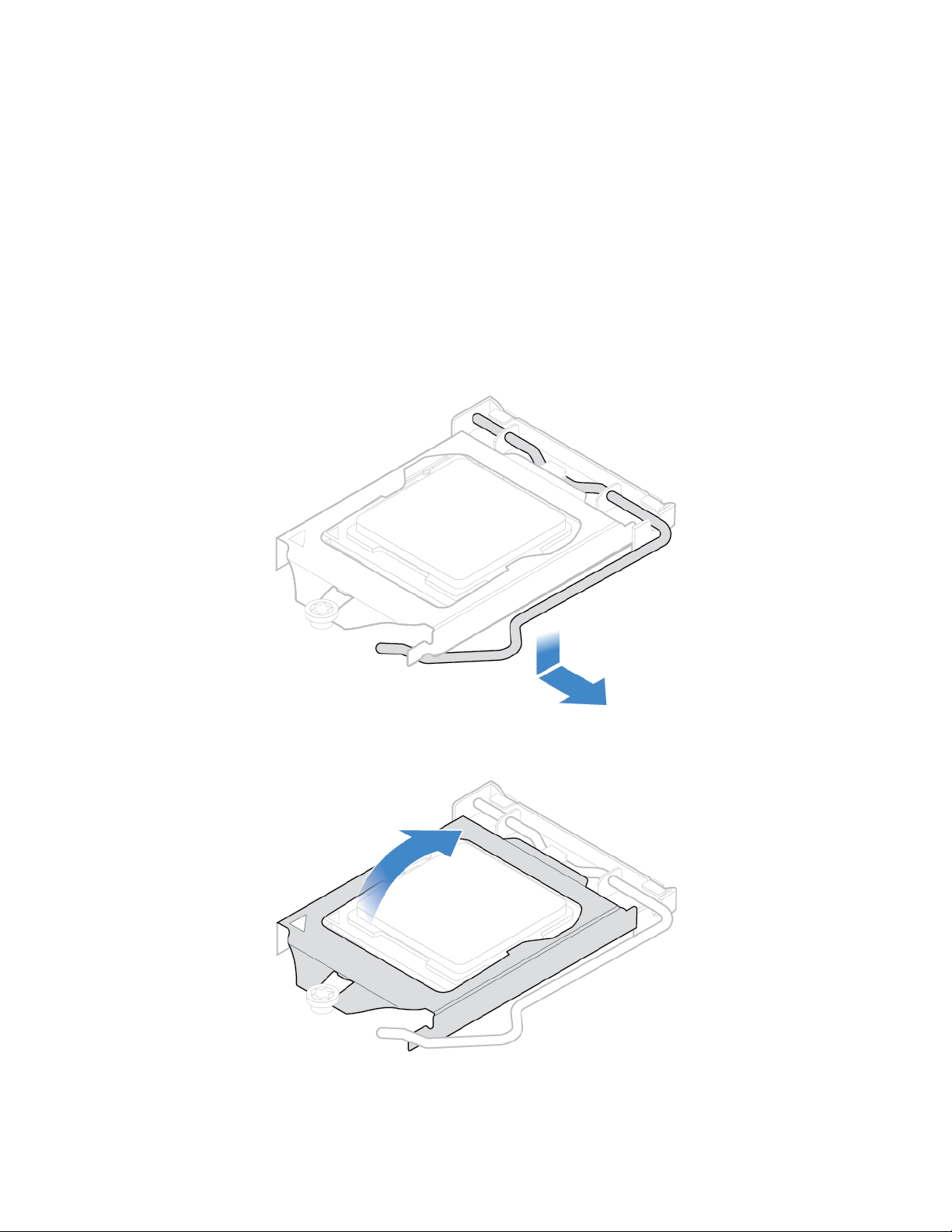

Figura 64. Rilascio della maniglia
Figura 65. Apertura del fermo
38 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Figura 66. Rimozione del microprocessore
Figura 67. Installazione del microprocessore
Capitolo 4. Sostituzione dell'hardware 39
Figura 68. Chiusura del fermo
Figura 69. Fissaggio del fermo con la maniglia
5. Collegare tutti i cavi scollegati dalla scheda di sistema alla scheda di sistema.
6. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
40
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Sostituzione di una scheda PCI Express
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Sostituire una scheda PCI Express.
Figura 70. Rimozione di una scheda PCI Express
Nota: Se la scheda viene tenuta in posizione da un fermo di blocco, premere il fermo come mostrato
per sbloccarlo. Quindi, rimuovere delicatamente la scheda dallo slot.
Capitolo 4. Sostituzione dell'hardware 41

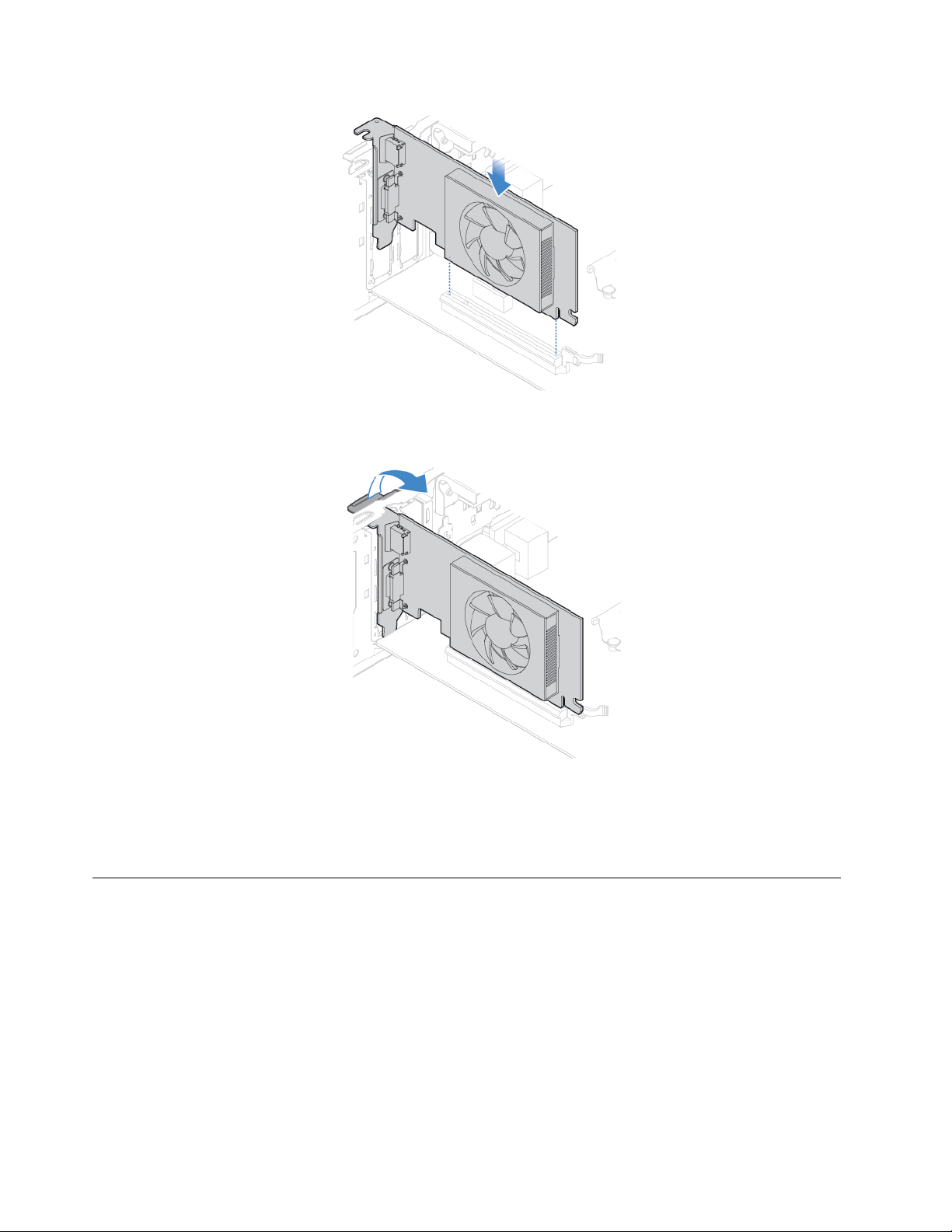

Figura 71. Installazione di una scheda PCI Express
Figura 72. Fissaggio di una scheda PCI Express con il fermo
3. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione dell'assieme di alimentazione
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
Sebbene non siano presenti parti mobili nel computer, una volta scollegato il cavo di alimentazione è
importante osservare le seguenti avvertenze per la sicurezza e per la certificazione appropriata dei laboratori
UL (Underwriters's Laboratories).
ATTENZIONE:
42
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Parti rimovibili pericolose. Non toccare.
ATTENZIONE:
Non rimuovere il coperchio di un alimentatore o di qualsiasi parte con la seguente etichetta.
I componenti su cui è presente questa etichetta sono soggetti a voltaggio, corrente e livelli di energia
pericolosi. In questi componenti non sono presenti parti sostituibili. Se si ritiene che uno di questi
componenti sia difettoso, contattare l'assistenza tecnica.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Scollegare i cavi dell'assieme di alimentazione dalla scheda di sistema.
6. Sostituire l'assieme di alimentazione.

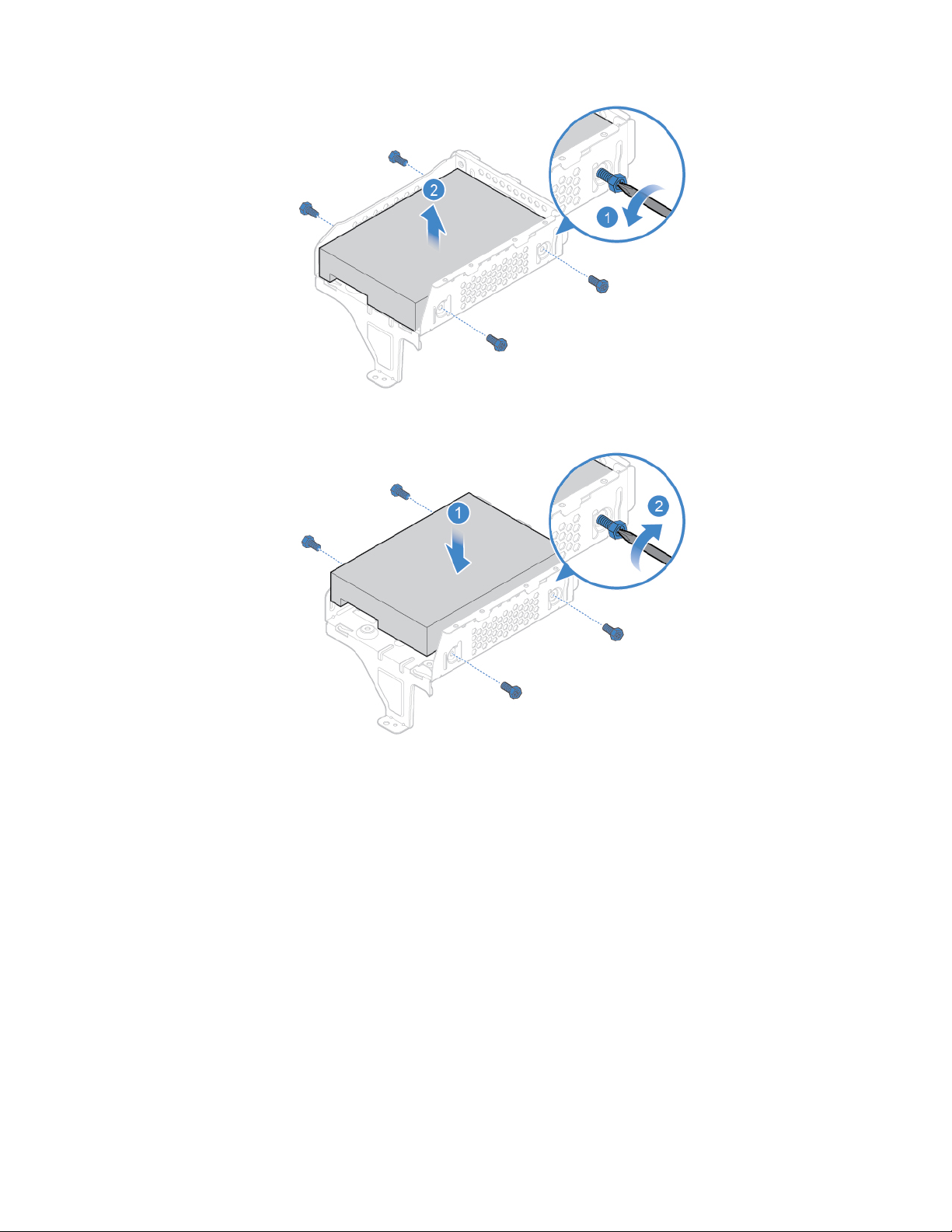

Figura 73. Rimozione dell'assieme di alimentazione
Capitolo 4. Sostituzione dell'hardware 43
Figura 74. Installazione dell'assieme di alimentazione
7. Collegare i nuovi cavi dell'assieme di alimentazione alla scheda di sistema.
8. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Sostituzione della scheda di sistema
Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato la Guida
contenente informazioni importanti sul prodotto.
1. Rimuovere il coperchio del computer. Consultare la sezione "Rimozione del coperchio del computer" a
pagina 14.
2. Rimuovere la mascherina anteriore. Consultare la sezione "Sostituzione della mascherina anteriore" a
pagina 14.
3. Rimuovere l'unità ottica. Consultare la sezione "Sostituzione dell'unità ottica" a pagina 15.
4. Rimuovere la staffa dell'unità di memorizzazione. Consultare la sezione "Sostituzione dell'unità di
memorizzazione" a pagina 17.
5. Rimuovere il lettore schede. Consultare la sezione "Sostituzione del lettore schede" a pagina 21.
6. Rimuovere la scheda Wi-Fi. Consultare la sezione "Sostituzione della scheda Wi-Fi" a pagina 26.
7. Rimuovere l'unità SSD M.2. Consultare la sezione "Sostituzione dell'unità SSD M.2" a pagina 30.
8. Rimuovere tutti i moduli di memoria. Consultare la sezione "Sostituzione di un modulo di memoria" a
pagina 34.
9. Rimuovere il dissipatore di calore e l'assieme ventole. Consultare la sezione "Sostituzione dell'assieme
ventole e dissipatore di calore" a pagina 36.
10. Rimuovere il microprocessore. Consultare la sezione "Sostituzione del microprocessore" a pagina 37.
11. Rimuovere tutte le schede PCI Express. Consultare la sezione "Sostituzione di una scheda PCI Express"
a pagina 41.
12. Prendere nota dei collegamenti e dell'instradamento dei cavi, quindi scollegare tutti i cavi dalla scheda di
sistema. Consultare la sezione "Scheda di sistema" a pagina 5.
13. Sostituire la scheda di sistema.
Nota:
• I numeri nella seguente figura indicano la posizione delle viti anziché l'ordine specifico di rimozione e
reinstallazione delle viti.
• Maneggiare attentamente la scheda di sistema toccandone solo i bordi.
44
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
• La scheda di sistema guasta deve essere restituita con un coperchio del socket del microprocessore
per proteggere i pin durante il trasporto e la movimentazione.
14. Instradare e collegare tutti i cavi alla nuova scheda di sistema.
15. Reinstallare i componenti rimossi. Per completare la sostituzione, vedere "Operazioni finali di
sostituzione dei componenti" a pagina 45.
Operazioni finali di sostituzione dei componenti
Dopo aver completato l'installazione o la sostituzione di tutte le parti, reinstallare il coperchio del computer e
ricollegare i cavi.
1. Accertarsi che tutti i componenti siano stati assemblati correttamente e che all'interno del computer non
siano rimasti utensili o viti non utilizzate.
2. Accertarsi che i cavi siano instradati correttamente prima di reinserire il coperchio del computer.
Mantenere i cavi liberi dai cardini e dai lati dello chassis del computer per evitare ostruzioni durante il
reinserimento del suddetto coperchio.
3. Reinstallare il coperchio del computer.
Figura 75. Reinstallazione del coperchio del computer
Capitolo 4. Sostituzione dell'hardware 45
4. Posizionare il computer in posizione eretta.
5. Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.
6. Ricollegare i cavi esterni e quelli di alimentazione ai connettori corrispondenti sul computer.
46
Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Appendice A. Note
È possibile che Lenovo non offra i prodotti, i servizi o le funzioni illustrate in questo documento in tutti i paesi.
Consultare il rappresentante Lenovo locale per informazioni sui prodotti e sui servizi disponibili nel proprio
paese. Qualsiasi riferimento a prodotti, programmi o servizi Lenovo non implica che possano essere utilizzati
soltanto tali prodotti, programmi o servizi. In sostituzione a quelli forniti da Lenovo, possono essere usati
prodotti, programmi o servizi funzionalmente equivalenti che non comportino violazione di diritti di proprietà
intellettuale o di altri diritti di Lenovo. Valutazioni e verifiche operative in relazione ad altri prodotti, programmi
o servizi sono di esclusiva responsabilità dell'utente.
Lenovo può avere brevetti o domande di brevetto in corso relativi a quanto trattato nella presente
pubblicazione. La fornitura di questa pubblicazione non implica la concessione di alcuna licenza su di essi. È
possibile inviare per iscritto richieste di licenze a:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO GROUP LTD. FORNISCE QUESTA PUBBLICAZIONE "NELLO STATO IN CUI SI TROVA" SENZA
ALCUNA GARANZIA, ESPLICITA O IMPLICITA, IVI INCLUSE EVENTUALI GARANZIE DI COMMERCIABILITÀ
ED IDONEITÀ AD UNO SCOPO PARTICOLARE. Alcune giurisdizioni non escludono le garanzie implicite; di
conseguenza la suddetta esclusione potrebbe, in questo caso, non essere applicabile.
Questa pubblicazione potrebbe contenere imprecisioni tecniche o errori tipografici. Le correzioni relative
saranno incluse nelle nuove edizioni della pubblicazione. Lenovo si riserva il diritto di apportare miglioramenti
e/o modifiche al prodotto o al programma descritto nel manuale in qualsiasi momento e senza preavviso.
I prodotti descritti in questa documentazione non sono destinati all'utilizzo di applicazioni che potrebbero
causare danni a persone. Le informazioni contenute in questa documentazione non modificano o non
influiscono sulle specifiche dei prodotti Lenovo o sulla garanzia. Nessuna parte di questa documentazione
rappresenta l'espressione o una licenza implicita fornita nel rispetto dei diritti di proprietà intellettuale o di
altri diritti Lenovo. Tutte le informazioni in essa contenute sono state ottenute in ambienti specifici e vengono
presentate come illustrazioni. Il risultato ottenuto in altri ambienti operativi può variare.
Lenovo può utilizzare o divulgare le informazioni ricevute dagli utenti secondo le modalità ritenute
appropriate, senza alcun obbligo nei loro confronti.
Tutti i riferimenti ai siti Web non Lenovo contenuti in questa pubblicazione sono forniti per consultazione; per
essi non viene fornita alcuna approvazione. Il materiale relativo a tali siti Web non fa parte del materiale
fornito con questo prodotto Lenovo e l'utilizzo è a rischio e pericolo dell'utente.
Qualsiasi esecuzione di dati, contenuta in questo manuale, è stata determinata in un ambiente controllato.
Quindi, è possibile che il risultato ottenuto in altri ambienti operativi vari significativamente. È possibile che
alcune misure siano state eseguite su sistemi di sviluppo e non viene garantito che tali misure siano le stesse
sui sistemi disponibili. Inoltre, alcune misure potrebbero essere state stimate mediante estrapolazione. I
risultati correnti possono variare. È necessario che gli utenti di questo documento verifichino i dati applicabili
per l'ambiente specifico.
© Copyright Lenovo 2019 47
48 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Appendice B. Marchi
LENOVO e il logo LENOVO sono marchi di Lenovo. Mini DisplayPort (mDP) e DisplayPort sono marchi di
Video Electronics Standards Association. I termini HDMI e HDMI High-Definition Multimedia Interface sono
marchi o marchi registrati di HDMI concessi in licenza a LLC negli Stati Uniti e in altri paesi. Tutti gli altri sono
marchi sono di proprietà dei rispettivi titolari. © 2019 Lenovo.
© Copyright Lenovo 2019 49
50 Guida per l'utente e manuale di manutenzione hardware di V530S-07ICB
Loading...
