Lenovo V530-15ICB User Guide, Hardware Maintenance Manual [pl]

V530-15ICB Podręcznik użytkownika i
Podręcznik konserwacji sprzętu

Typy komputerów Energy Star: 10TV, 10TW, 10XS i 10XT

Informacja: Przed wykorzystaniem informacji zawartych w niniejszym dokumencie i użyciem produktu,

którego one dotyczą, należy uważnie przeczytać Podręcznik z ważnymi informacjami o produkcie oraz
Dodatek A „Uwagi” na stronie 57.

Wydanie drugie (Maj 2019)

© Copyright Lenovo 2019.

KLAUZULA OGRANICZONYCH PRAW: Jeżeli dane lub oprogramowanie komputerowe dostarczane są zgodnie z
umową General Services Administration (GSA), ich użytkowanie, reprodukcja lub ujawnianie podlega
ograniczeniom określonym w umowie nr GS-35F-05925.

Spis treści

Rozdział 1. Informacje ogólne . . . . 1

Widok z przodu . . . . . . . . . . . . . . . 1

Widok z tyłu . . . . . . . . . . . . . . . . . 3

Płyta główna. . . . . . . . . . . . . . . . . 5

Etykieta typu i modelu komputera . . . . . . . . 6

Rozdział 2. Specyfikacje. . . . . . . . 7

Rozdział 3. Zabezpieczenia

komputera . . . . . . . . . . . . . . . . 9

Blokowanie pokrywy komputera . . . . . . . . . 9

Podłączanie linki zabezpieczającej typu

Kensington . . . . . . . . . . . . . . . . 10

Rozdział 4. Wymiana sprzętu . . . . 11

Przed wymianą sprzętu . . . . . . . . . . . 11

Podstawowe informacje o jednostkach FRU (w

tym jednostkach CRU). . . . . . . . . . . . 11

Lokalizowane jednostek FRU (w tym jednostek

CRU) . . . . . . . . . . . . . . . . . . . 12

Usuwanie pokrywy komputera . . . . . . . . 14

Wymiana przedniej obejmy . . . . . . . . . . 15

Wymiana napędu optycznego . . . . . . . . . 16

Wymiana wspornika napędu optycznego . . . . 17

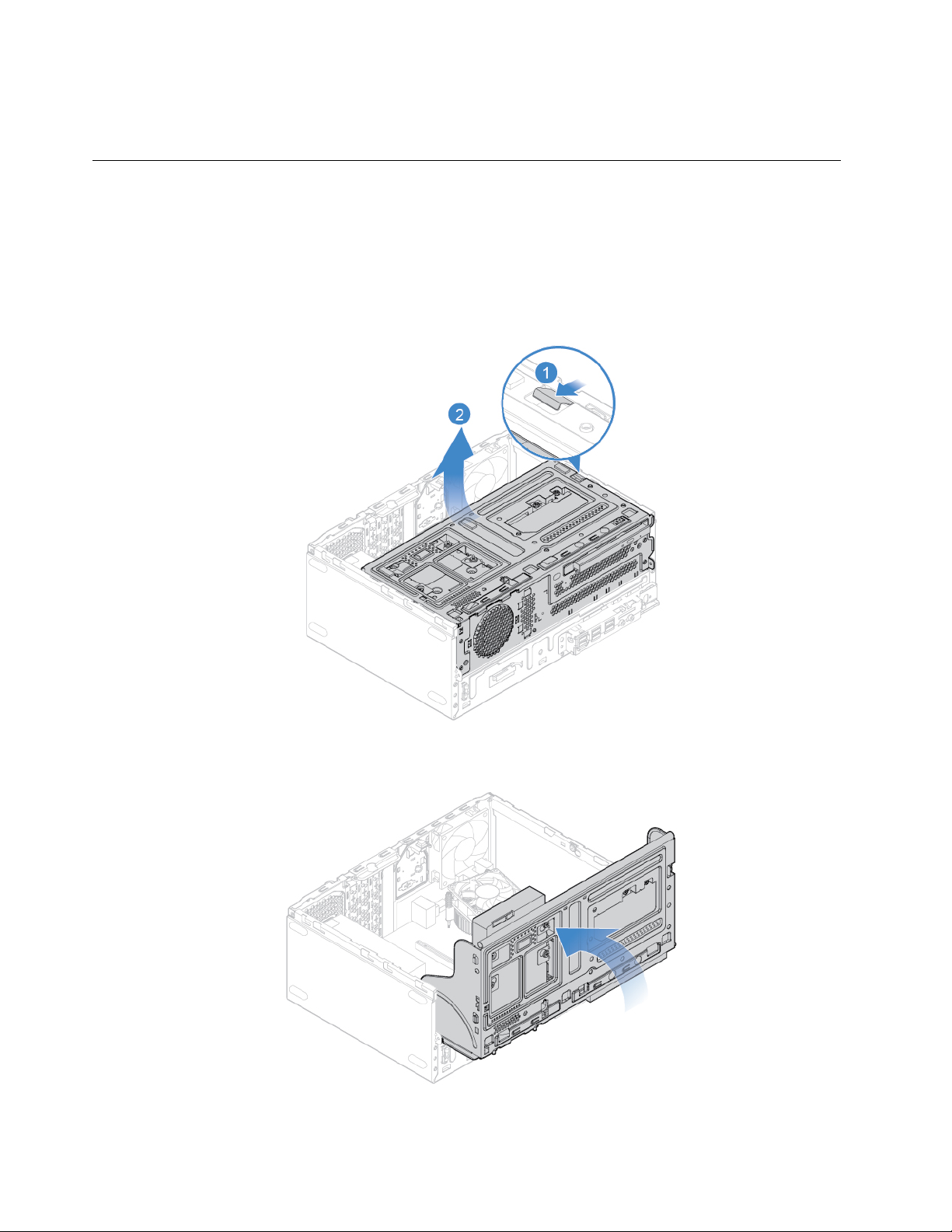

Podnoszenie i opuszczanie zespołu wnęki

napędu . . . . . . . . . . . . . . . . . . 18

Wymiana dysku . . . . . . . . . . . . . . 19

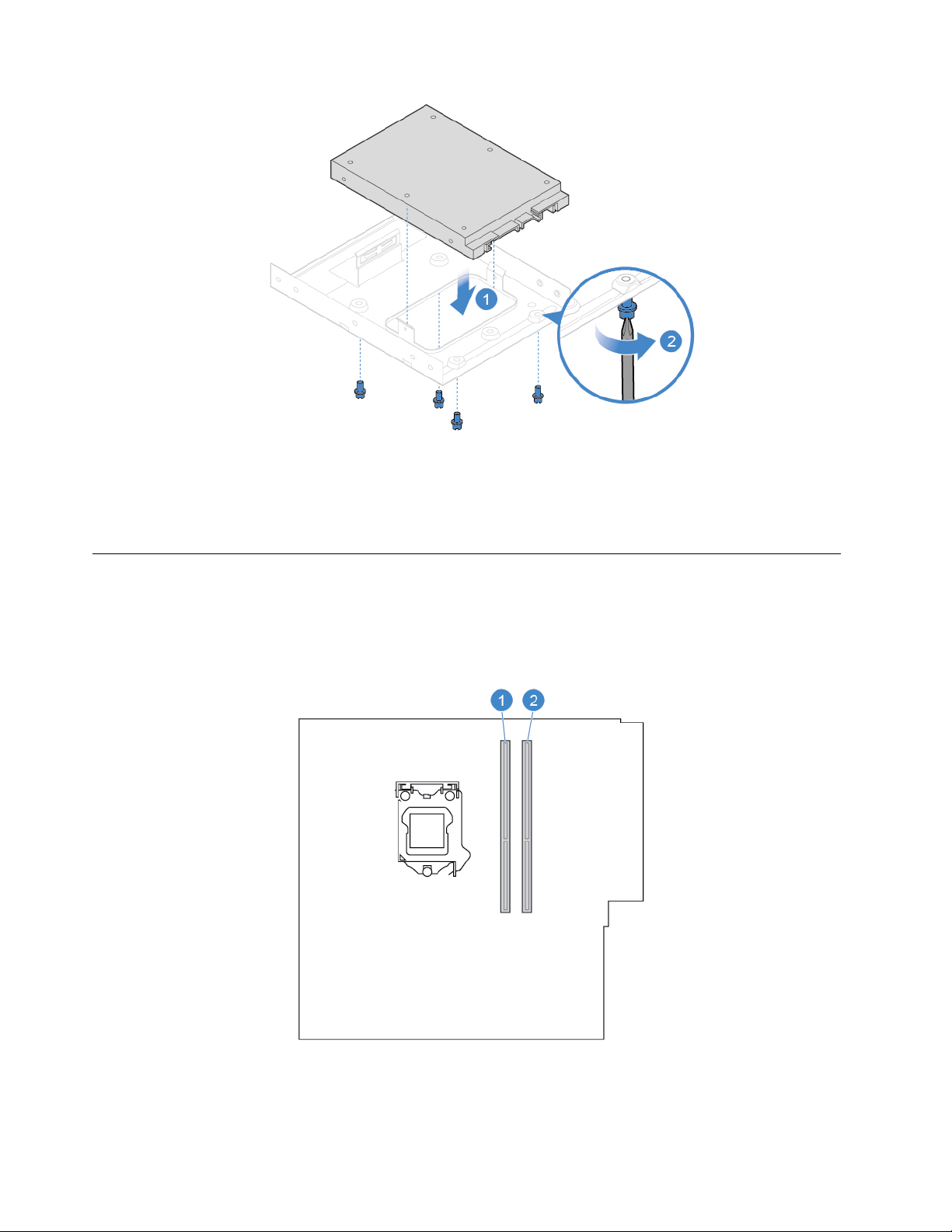

Wymiana modułu pamięci . . . . . . . . . . 22

Wymiana zespołu radiatora i wentylatora . . . . 24

Wymiana baterii pastylkowej . . . . . . . . . 25

Wymiana karty PCI Express . . . . . . . . . 28

Wymiana karty Wi-Fi . . . . . . . . . . . . 29

Wymiana dysku SSD M.2 . . . . . . . . . . 33

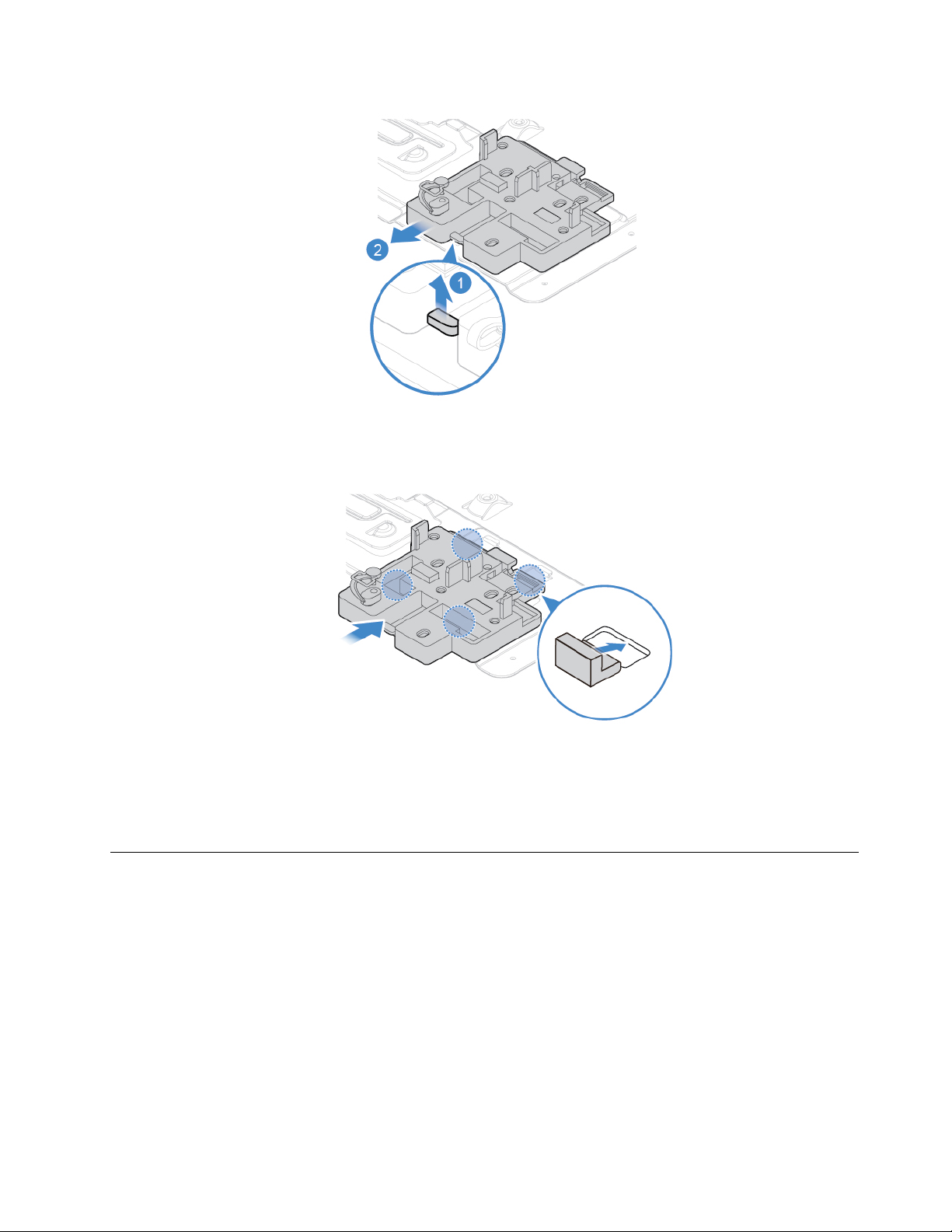

Wymiana wspornika dysku SSD M.2 . . . . . . 36

Wymiana zespołu zasilacza . . . . . . . . . . 37

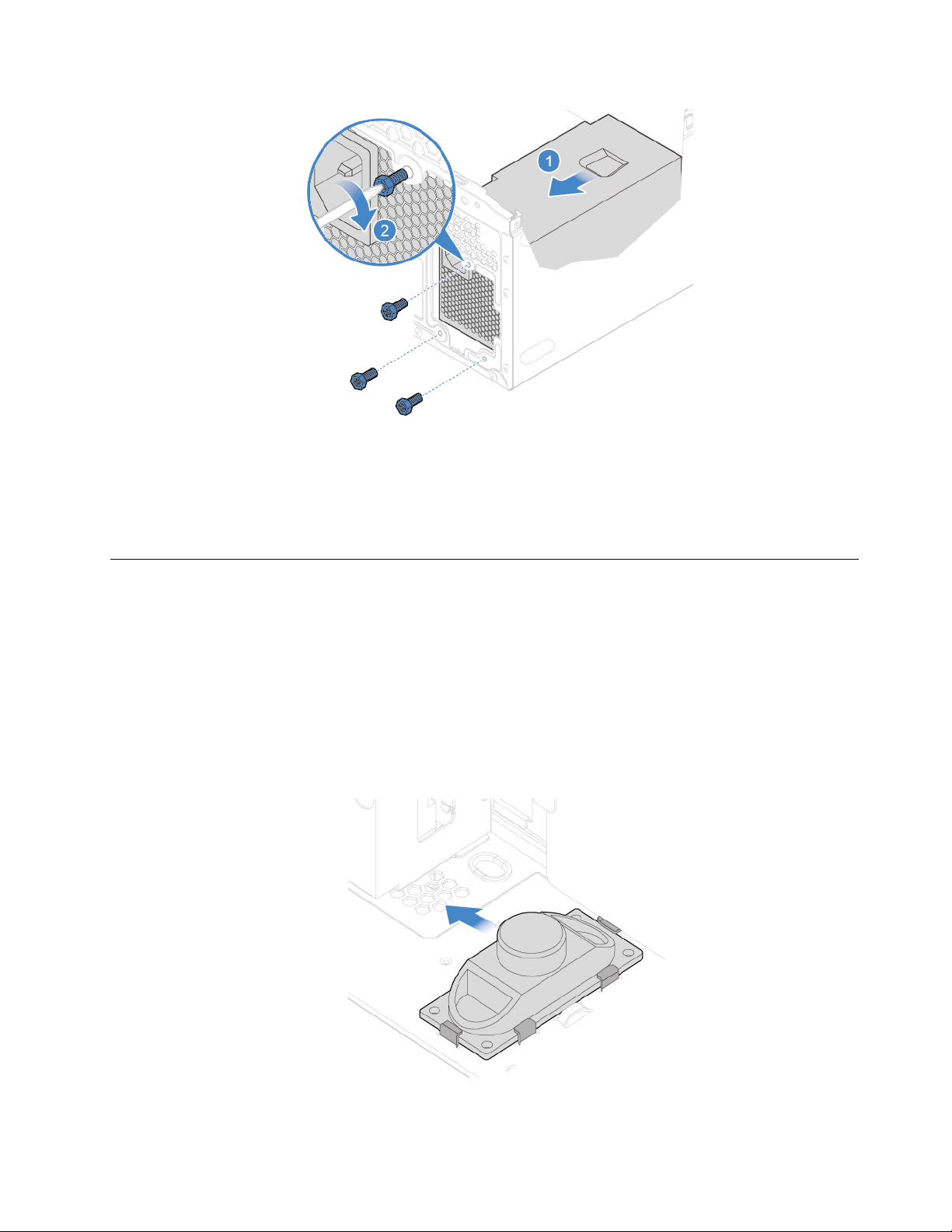

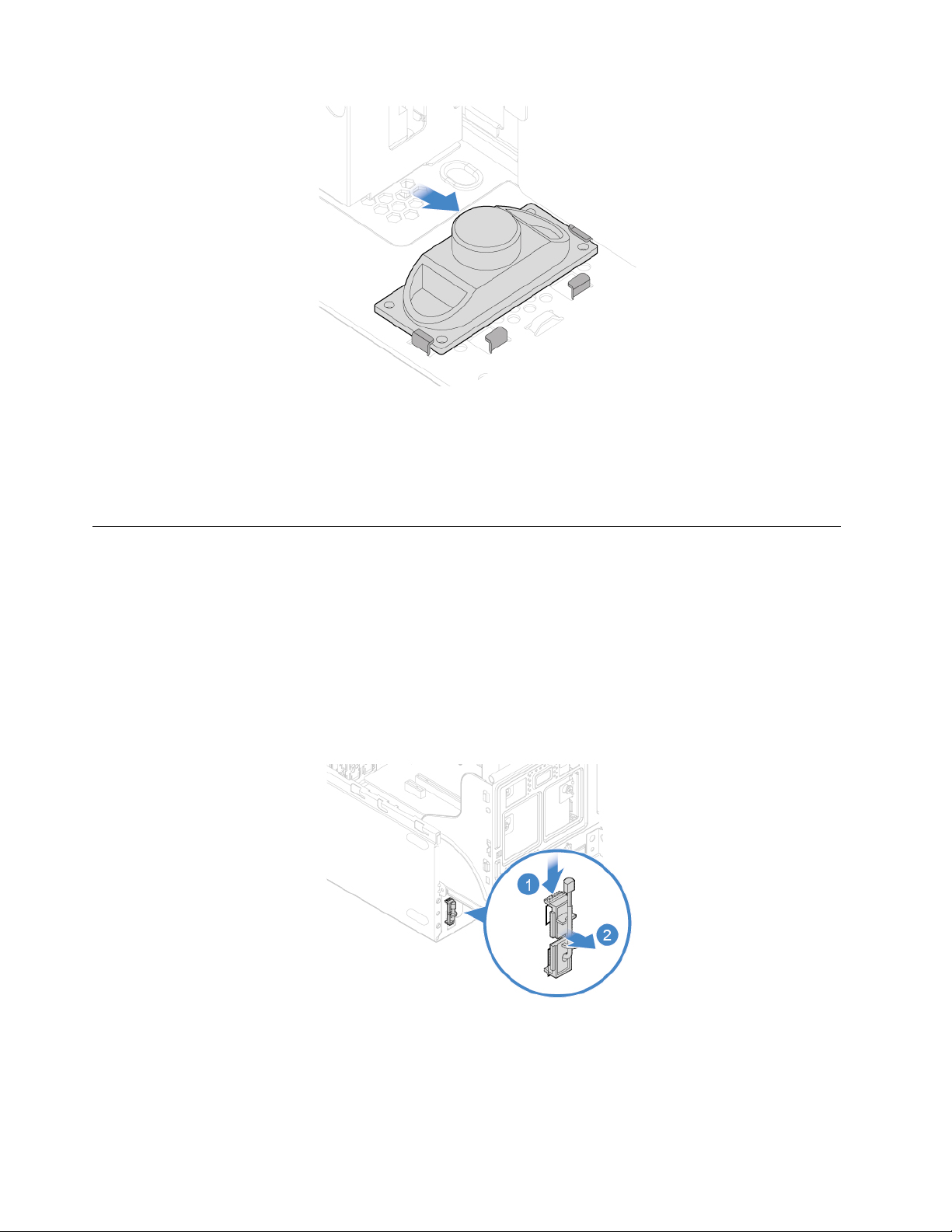

Wymiana głośnika wewnętrznego . . . . . . . 39

Wymiana czujnika termicznego . . . . . . . . 40

Wymiana wentylatora przedniego . . . . . . . 41

Wymiana anten Wi-Fi . . . . . . . . . . . . 42

Wymiana płyty przycisku zasilania . . . . . . . 44

Wymiana czytnika kart. . . . . . . . . . . . 47

Wymiana mikroprocesora. . . . . . . . . . . 49

Wymiana wentylatora tylnego . . . . . . . . . 53

Wymiana płyty głównej . . . . . . . . . . . 54

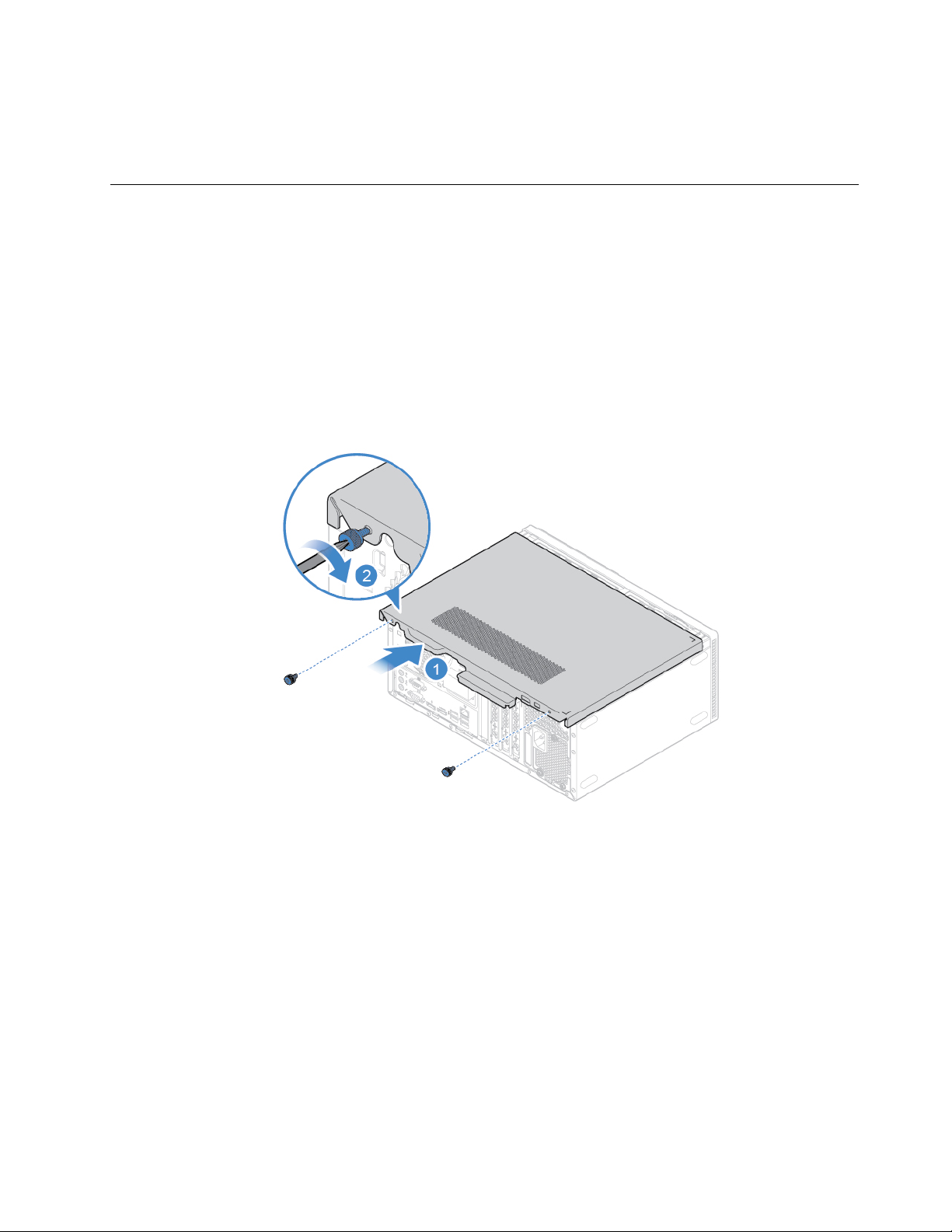

Kończenie wymiany części . . . . . . . . . . 55

Dodatek A. Uwagi . . . . . . . . . . 57

Dodatek B. Znaki towarowe . . . . 59

© Copyright Lenovo 2019 i

ii V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rozdział 1. Informacje ogólne

Ten rozdział zawiera podstawowe informacje ułatwiające zapoznanie się z komputerem.

Widok z przodu

Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji.

Rysunek 1. Widok z przodu

1 Przycisk wysuwania/zamykania napędu optycznego 2 Wskaźnik aktywności napędu optycznego

3 Głośnik wewnętrzny (opcjonalny) 4 Gniazdo czytnika kart (opcjonalny)

5 Wskaźnik zasilania

7 Złącze mikrofonu

9 Złącza USB 3.1 Gen 1 (4) 10 Złącza USB 3.1 Gen 2 (2)

11 Wskaźnik aktywności dysku

1 Przycisk wysuwania/zamykania napędu optycznego

6 Przycisk zasilania

8 Złącze słuchawek

Służy do wysuwania szuflady napędu optycznego. Po włożeniu dysku do szuflady naciśnij przycisk
wysuwania/wsuwania, aby wsunąć szufladę.

© Copyright Lenovo 2019 1

2 Wskaźnik aktywności napędu optycznego

Ten wskaźnik świeci, gdy napęd optyczny jest używany.

3 Głośnik wewnętrzny

Służy do słuchania dźwięku z komputera bez używania zestawu słuchawkowego lub słuchawek.

4 Gniazdo czytnika kart

Służy do odczytywania danych z obsługiwanej karty pamięci.

5 Wskaźnik zasilania

Ten wskaźnik świeci, gdy komputer jest włączony.

6 Przycisk zasilania

Służy do włączania komputera. Jeśli nie można wyłączyć komputera z poziomu systemu
operacyjnego, naciśnij przycisk zasilania i przytrzymaj go co najmniej 4 sekundy. Komputer zostanie
wyłączony.

7 Złącze mikrofonu

Służy do podłączania mikrofonu do komputera w celu rejestrowania dźwięku lub obsługiwania
komputera z wykorzystaniem oprogramowania rozpoznającego mowę.

8 Złącze słuchawek

Służy do podłączania słuchawek do komputera.

9 Złącze USB 3.1 Gen 1

Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję
danych, należy podłączać urządzenie USB 3.1 Gen 1 do złącza USB 3.1 Gen 2 lub USB 3.1 Gen 1,
a nie do złącza USB 2.0.

10 Złącze USB 3.1 Gen 2

Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję
danych, należy podłączać urządzenie USB 3.1 Gen 2 do złącza USB 3.1 Gen 2, a nie do złączy
USB 3.1 Gen 1 lub USB 2.0.

11 Wskaźnik aktywności dysku

Ten wskaźnik świeci, gdy dysk jest używany.

2

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Widok z tyłu

Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji.

Rysunek 2. Widok z tyłu

1 Złącze mikrofonu

3 Złącze wyjścia DisplayPort

5 Złącza USB 2.0 (4)

7 Wejście liniowe audio

9 Złącze Ethernet

11 Obszar karty PCI Express 12 Linka z kłódką

13 Gniazdko mocowania linki zabezpieczającej

1 Złącze mikrofonu

®

1.2 4 Wyjście HDMI

2 Złącze wyjścia VGA

TM

1.4

6 Wyjście liniowe audio

8 Złącze szeregowe

10 Złącze szeregowe (opcjonalny)

14 Złącze kabla zasilającego

Służy do podłączania mikrofonu do komputera w celu rejestrowania dźwięku lub obsługiwania
komputera z wykorzystaniem oprogramowania rozpoznającego mowę.

2 Złącze wyjścia VGA

Służy do wysyłania sygnałów wideo z komputera do innego urządzenia wideo, takiego jak monitor.

Rozdział 1. Informacje ogólne 3

3 Złącze wyjścia DisplayPort 1.2

Służy do wysyłania sygnałów audio i wideo z komputera do innych urządzeń audio lub wideo, takich
jak monitor o wysokiej rozdzielczości.

4 Wyjście HDMI 1.4

Służy do wysyłania sygnałów audio i wideo z komputera do innych urządzeń audio lub wideo, takich
jak monitor o wysokiej rozdzielczości.

5 Złącze USB 2.0

Służy do podłączania urządzeń USB 2.0.

6 Wyjście liniowe audio

Służy do przesyłania sygnału audio z komputera do urządzeń zewnętrznych, takich jak głośniki stereo
z własnym zasilaniem, słuchawki lub klawiatury multimedialne. Aby podłączyć wieżę stereo lub inne
zewnętrzne urządzenie nagrywające, podłącz kabel między wejściem liniowym audio urządzenia a
wyjściem liniowym audio komputera.

Informacja: Jeżeli komputer jest wyposażony zarówno w wyjście liniowe audio, jak i złącze
słuchawek lub zestawu słuchawkowego, zawsze dla słuchawek dousznych, słuchawek nausznych i
zestawów słuchawkowych używaj złącza słuchawek/zestawu. Złącze zestawu słuchawkowego nie
obsługuje mikrofonów zestawów słuchawkowych.

7 Wejście liniowe audio

Służy do odbierania sygnałów audio z zewnętrznych urządzeń audio, takich jak wieże stereo. Aby
podłączyć zewnętrzne urządzenie audio, połącz kablem złącze wyjścia liniowego audio urządzenia ze
złączem wejścia liniowego audio komputera.

8 Złącze szeregowe

Służy do podłączania zewnętrznego modemu, drukarki szeregowej lub innych urządzeń korzystających
ze złącza szeregowego.

9 Złącze Ethernet

Służy do podłączania kabla Ethernet umożliwiającego dostęp do sieci.

10 Złącze szeregowe (opcjonalny)

Służy do podłączania zewnętrznego modemu, drukarki szeregowej lub innych urządzeń korzystających
ze złącza szeregowego.

11 Obszar karty PCI Express

Aby zwiększyć użyteczność komputera, można w tym obszarze podłączyć kartę PCI-Express.
Konkretne złącze w tym obszarze zależy od modelu komputera.

12 Linka z kłódką

Służy do zamocowania kłódki.

13 Gniazdko mocowania linki zabezpieczającej

4

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Do mocowania linki zabezpieczającej typu Kensington.

14 Złącze kabla zasilającego

Służy do podłączania kabla zasilającego do komputera w celu dostarczania zasilania.

Płyta główna

Informacja: Dodatkowe opisy podzespołów znajdują się w sekcjach „Widok z przodu” i „Widok z

tyłu”.

Rysunek 3. Płyta główna

1 4-stykowe złącze zasilania 2 Złącze wentylatora mikroprocesora

3 Brzęczyk 4 Złącze dodatkowego wentylatora 2

5 Gniazdo pamięci (DIMM2) 6 Gniazdo pamięci (DIMM4)

7 Złącze płyty przycisku zasilania

9 10-stykowe złącze zasilania

11 Złącze dodatkowego wentylatora 1

13 Złącza SATA 3.0 (3) 14 Gniazdo dysku SSD M.2

15 Gniazdo karty Wi-Fi M.2 16 PCH

17 Złącze czujnika termicznego

19 Złącze równolegle 20 Złącze szeregowe (COM2)

21 Gniazdo karty PCI Express x1 22 Gniazdo karty graficznej PCI Express x16

8 Złącze głośnika wewnętrznego

10 Złącza zasilania SATA (2)

12 Zworka Clear CMOS/Recovery

18 Przednie złącze USB 2.0 1 (złącze czytnika kart)

Rozdział 1. Informacje ogólne 5

23 Bateria pastylkowa 24 Złącze wentylatora systemowego

25 Gniazdo mikroprocesora

Etykieta typu i modelu komputera

Etykieta typu i modelu komputera identyfikuje komputer. Zwracając się do Lenovo o pomoc, warto
podawać te dane, ponieważ ułatwią one serwisantom dokładne ustalenie parametrów komputera i
znalezienie rozwiązań zaistniałych problemów. Etykieta z typem maszyny i modelem komputera
znajduje się z przodu komputera, jak pokazano na ilustracji.

Rysunek 4. Etykieta typu i modelu komputera

6 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rozdział 2. Specyfikacje

Zasilacz

Zasilacz 180 W z automatycznym rozpoznawaniem napięcia

Dyski

• Dysk 3,5 cala

• Dysk 2,5 cala

• Dysk SSD M.2

Funkcje wideo

• Zintegrowana karta graficzna zawiera następujące elementy:

- Wyjście DisplayPort 1.2

- Wyjście HDMI 1.4

- Wyjście VGA

• Opcjonalna oddzielna karta graficzna zapewnia większą wydajność i wyższą jakość odtwarzania
wideo.

Funkcje audio

• Zintegrowana karta dźwiękowa zawiera następujące elementy:

- Wejście liniowe audio

- Wyjście liniowe audio

- Złącze słuchawek

- Głośnik wewnętrzny (opcjonalny)

- Złącze mikrofonu

• Opcjonalna oddzielna karta dźwiękowa zapewnia poszerzoną funkcjonalność i wyższą jakość
odtwarzania dźwięku.

Opcje wejścia/wyjścia (we/wy)

• Złącza audio (wejście liniowe, wyjście liniowe, słuchawek i mikrofonu)

• Gniazdo czytnika kart (opcjonalny)

• Złącza wyświetlania (wyjścia DisplayPort 1.2, HDMI 1.4 i VGA)

• Złącze sieci Ethernet

• Złącze szeregowe

• Złącze USB

Rozszerzenia

• Czytnik kart (opcjonalny)

• Gniazdo pamięci

• Gniazdo dysku SSD M.2

• Napęd optyczny

• Gniazdo karty PCI Express x1

© Copyright Lenovo 2019 7

• Gniazdo karty graficznej PCI Express x16

• Wnęka dysku

Funkcje sieciowe

• Ethernet LAN

• Połączenia bezprzewodowe LAN (opcjonalny)

• Bluetooth (opcjonalny)

Wymiary fizyczne

• Szerokość: 145,0 mm (5,7")

• Wysokość: 366,0 mm (14,4")

• Głębokość: 276,0 mm (10,9")

Waga (bez opakowania)

Maksymalna dostarczana konfiguracja: 6,2 kg (13,7 funta)

Oświadczenie o szybkości przesyłania danych za pomocą USB

W zależności od wielu czynników, takich jak możliwości przetwarzania hosta i urządzeń peryferyjnych,
atrybutów plików i innych czynników związanych z konfiguracją systemu i środowisk operacyjnych,
faktyczna szybkość transmisji danych za pomocą różnych złącz USB w tym urządzeniu może się
różnić i być wolniejsza niż przedstawiona poniżej szybkość transmisji danych dla każdego urządzenia.

Urządzenie USB Szybkość transmisji danych (Gbit/s)

3.1 Gen 1

3.1 Gen 2

3.2 20

5

10

8 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rozdział 3. Zabezpieczenia komputera

Niniejszy rozdział zawiera instrukcję blokowania komputera za pomocą urządzeń blokujących w celu
zabezpieczenia komputera.

Blokowanie pokrywy komputera

Zablokowanie pokrywy komputera pomaga zapobiec nieuprawnionemu dostępowi do jego
podzespołów. Komputer wyposażono w linkę z kłódką uniemożliwiającą usunięcie pokrywy.

Rysunek 5. Blokowanie pokrywy komputera

© Copyright Lenovo 2019 9

Podłączanie linki zabezpieczającej typu Kensington

Można użyć linki zabezpieczającej typu Kensington do zabezpieczenia komputera przez
przymocowanie go do biurka, stołu czy też innego przedmiotu wolno stojącego. Linkę
zabezpieczającą podłącza się do gniazdka mocowania linki zabezpieczającej z tyłu komputera.
Zależnie od wybranego typu linka zabezpieczająca może być zamykana przy użyciu klucza lub szyfru.
Linka blokuje również przyciski służące do otwierania pokrywy komputera. Jest to taka sama linka,
jakiej używa się w przypadku wielu komputerów notebook. Linkę zabezpieczającą można zamówić
bezpośrednio w firmie Lenovo. Wyszukaj hasło Kensington pod adresem:

http://www.lenovo.com/support

Rysunek 6. Podłączanie linki zabezpieczającej typu Kensington

10 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rozdział 4. Wymiana sprzętu

Niniejszy rozdział zawiera instrukcje wymiany sprzętu komputera.

Przed wymianą sprzętu

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

Uwagi obowiązujące przed wymianą sprzętu

• Używaj wyłącznie podzespołów komputerowych dostarczanych przez firmę Lenovo.

• Podczas instalowania i wymiany opcji należy korzystać z odpowiednich instrukcji wyjaśnionych w
tym podręczniku, w połączeniu z instrukcjami dołączonymi do opcji.

• W większości krajów Lenovo wymaga zwrotu uszkodzonej części wymienianej przez klienta (CRU).
Informacje na ten temat dostarczane są z wymienianą częścią lub wkrótce po jej dostarczeniu.

Obsługa urządzeń wrażliwych na wyładowania elektrostatyczne

Nie wolno otwierać opakowania antystatycznego zawierającego nową część, dopóki uszkodzona
część nie zostanie wymontowana i użytkownik nie będzie gotowy do zainstalowania nowej. Ładunki
elektrostatyczne, mimo że są bezpieczne dla użytkownika, mogą poważnie uszkodzić elementy i
opcje komputera.

Mając do czynienia z akcesoriami i innymi komponentami komputera, należy przedsięwziąć
następujące środki ostrożności, aby uniknąć uszkodzenia przez ładunki elektrostatyczne:

• Ogranicz swoje ruchy. Ruch może spowodować wytworzenie się ładunków elektrostatycznych.

• Zawsze ostrożnie obchodź się z akcesoriami i innymi komponentami komputera. Karty PCI/PCIe,
moduły pamięci, płyty główne i mikroprocesory chwytaj za brzegi. Nigdy nie dotykaj znajdujących
się na wierzchu obwodów elektronicznych.

• Nie pozwól, aby inni dotykali akcesoriów i innych komponentów komputera.

• Dotknij opakowania antystatycznego z tą częścią do metalowego gniazda rozszerzeń lub innej
niemalowanej powierzchni metalowej komputera i przytrzymaj przez co najmniej dwie sekundy.
Zmniejszy to ilość ładunków elektrostatycznych z opakowania i z ciała przed zainstalowaniem lub
wymianą nowej części.

• W miarę możliwości wyjmij nową część z opakowania antystatycznego i zainstaluj ją bezpośrednio
w komputerze bez odkładania jej. Jeśli nie jest to możliwe, połóż opakowanie antystatyczne na
gładkiej, poziomej powierzchni i umieść na nim tę część.

• Nie kładź części na pokrywie komputera ani innych powierzchniach metalowych.

Podstawowe informacje o jednostkach FRU (w tym jednostkach CRU)

• Części wymieniane u klienta (Field Replaceable Units — FRU) to części komputerowe, które może
modernizować lub wymieniać wykwalifikowany technik. Do części FRU zaliczają się między innymi
wszystkie części CRU. Szczegółowe informacje o częściach FRU, w tym ich numery katalogowe
oraz wykaz kompatybilnych modeli komputerów można znaleźć tutaj:

http://www.lenovo.com/serviceparts-lookup

• Części wymieniane przez klienta (Customer Replaceable Unit — CRU) to części komputerowe,
które może modernizować lub wymieniać Klient.

© Copyright Lenovo 2019 11

- Części CRU do samodzielnego montażu są łatwe do zainstalowania. Mogą one być niezależne,
zabezpieczone zatrzaskiem lub mocowane maksymalnie dwoma wkrętami. Przykładami części
CRU do samodzielnego montażu są klawiatury, myszy i urządzenia USB. Odpowiedzialność za
wymianę wszystkich części CRU do samodzielnego montażu spoczywa na użytkowniku.

- Wykonywanie czynności na częściach CRU objętych usługą opcjonalną wymaga posiadania
pewnych umiejętności technicznych i prostych narzędzi (takich jak wkrętak). Te części CRU to
odizolowane podzespoły wewnątrz komputera. Zazwyczaj są zasłonięte panelem mocowanym
przez więcej niż dwa wkręty. Aby się dostać do części CRU, trzeba odkręcić wkręty i zdjąć
panel. Części CRU objęte usługą opcjonalną mogą wyjmować lub instalować użytkownicy albo
— w okresie gwarancyjnym — serwisanci firmy Lenovo.

Przed wymianą części FRU

Przed rozpoczęciem wymiany którejkolwiek części FRU przeczytaj następujące informacje:

• Komputer może być serwisowany tylko przez osoby posiadające odpowiednie przeszkolenie i
zaświadczenia.

• Przed rozpoczęciem wymiany części FRU przeczytaj cały rozdział poświęcony wymianie takich
części.

• Należy zachować szczególną ostrożność podczas operacji związanych z zapisem, takich jak
kopiowanie, zapisywanie czy formatowanie.

Kolejność dysków w serwisowanym komputerze mogła zostać zmieniona. Wybór nieprawidłowego
dysku może spowodować nadpisanie danych lub programów.

• Część FRU należy wymieniać wyłącznie na część FRU do właściwego modelu.
Przystępując do wymiany części FRU, należy się upewnić, ze model komputera i numer części

FRU są właściwe.

• Pojedynczy, niedający się powtórzyć błąd nie jest powodem do wymiany części FRU.
Jednostkowe błędy mogą być powodowane różnymi czynnikami zupełnie niezwiązanymi z

usterkami sprzętu, takimi jak promieniowanie kosmiczne, wyładowania elektrostatyczne lub błędy
oprogramowania. Pomyśl o wymianie FRU tylko wtedy, gdy występują faktyczne problemy. Gdy
podejrzewasz, że część FRU jest uszkodzona, wykasuj dziennik błędów i wykonaj test ponownie.
Jeżeli błąd się nie powtórzy, nie wymieniaj części.

• Wymieniaj tylko uszkodzone części FRU.

Lokalizowane jednostek FRU (w tym jednostek CRU)

Uwagi:

• Części CRU do samodzielnego montażu:

• Części CRU objęte usługą opcjonalną: 2 , 4 , 5 , 30

• Niektóre z poniżej wymienionych komponentów są opcjonalne.

• Aby wymienić podzespół, którego nie ma na poniższej liście, zwróć się do serwisanta Lenovo. Aby
uzyskać listę telefonów do działu pomocy technicznej Lenovo, przejdź do strony:

http://www.lenovo.com/support/phone

12 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

1 , 6 , 8 , 10 , 11 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 27 , 28 , 32

Rysunek 7. Lokalizowane jednostek FRU (w tym jednostek CRU)

1 Pokrywa komputera

3 Wentylator tylny 4 Karta Wi-Fi

5 Osłona karty Wi-Fi

7 Mikroprocesor 8 Moduł pamięci

9 Płyta główna 10 Dysk SSD M.2

11 Wspornik dysku SSD M.2

13 Przewód napędu optycznego 14 Czytnik kart

15 Głośnik wewnętrzny 16 Anteny Wi-Fi (2)

17 Pokrywa tylnej anteny Wi-Fi

2 Zespół radiatora i wentylatora

6 Bateria pastylkowa

12 Płyta przycisku zasilania

18 Czujnik termiczny

Rozdział 4. Wymiana sprzętu 13

19 Wspornik napędu optycznego 20 Napęd optyczny

21 Obejma przednia

23 Klawiatura 24 Mysz

25 Kabel zasilający

27 Konwerter pamięci masowej

22 Pokrywa gniazda czytnika kart

26 Przewód dysku

28 Dysk podstawowy lub dodatkowy (2,5 cala lub 3,5

cala)

29 Wentylator przedni

31 Obudowa 32 Karta PCI Express

30 Zespół zasilacza

Usuwanie pokrywy komputera

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

ZAGROŻENIE:

Przed otwarciem pokrywy wyłącz komputer i zaczekaj kilka minut, aż ostygnie.

1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.

2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera.

3. Usuń wszelkie urządzenia blokujące, które zabezpieczają pokrywę komputera.

4. Usuń pokrywę komputera.

Rysunek 8. Usuwanie pokrywy komputera

5. Dokończ wymianę. Patrz „Kończenie wymiany części” na stronie 55.

14

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Wymiana przedniej obejmy

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Załóż przednią obejmę.

Rysunek 9. Zdejmowanie przedniej obejmy

Rysunek 10. Instalowanie przedniej obejmy

3. Dokończ wymianę. Patrz „Kończenie wymiany części” na stronie 55.

Rozdział 4. Wymiana sprzętu 15

Wymiana napędu optycznego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odłącz kabel sygnałowy i kabel zasilania od dysku optycznego.

4. Wymień napęd optyczny.

Rysunek 11. Wyjmowanie napędu optycznego

Rysunek 12. Instalowanie napędu optycznego

5. Podłącz kabel sygnałowy i zasilający do nowego dysku optycznego.

16

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana wspornika napędu optycznego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Usuń napęd optyczny. Patrz „Wymiana napędu optycznego” na stronie 16.

4. Wymień wspornik napędu optycznego.

Rysunek 13. Wyjmowanie wspornika napędu optycznego

Rysunek 14. Instalowanie wspornika napędu optycznego

Rozdział 4. Wymiana sprzętu 17

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Podnoszenie i opuszczanie zespołu wnęki napędu

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Obróć zespół wnęki napędu do góry i do dołu.

Rysunek 15. Odchylanie zespołu wnęki napędu do góry

Rysunek 16. Odchylanie zespołu wnęki napędu w dół

18 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

4. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana dysku

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

Wymiana dysku 3,5 cala

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Odłącz kabel sygnałowy i kabel zasilania od dysku 3,5 cala.

5. Informacje o wymianie dysku 3,5 cala znajdziesz w poniższych tematach.

• Podstawowy dysk 3,5 cala

Rysunek 17. Wyjmowanie głównego dysku 3,5 cala

Rozdział 4. Wymiana sprzętu 19

Rysunek 18. Instalowanie głównego dysku 3,5 cala

• Dodatkowy dysk 3,5 cala

Rysunek 19. Wyjmowanie dodatkowego dysku 3,5 cala

20 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 20. Instalowanie dodatkowego dysku 3,5 cala

6. Podłącz kabel sygnałowy i kabel zasilania od nowego dysku 3,5 cala.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana dysku 2,5 cala

1. Zdemontuj konwerter pamięci masowej z dyskiem 2,5 cala. Patrz „Wymiana dysku 3,5 cala”.

2. Wymień dysk 2,5 cala w konwerterze pamięci masowej.

Rysunek 21. Wyjmowanie dysku 2,5 cala z konwertera

Rozdział 4. Wymiana sprzętu 21

Rysunek 22. Instalowanie dysku 2,5 cala w konwerterze pamięci masowej

3. Zainstaluj z powrotem konwerter pamięci masowej z dyskiem 2,5 cala. Patrz „Wymiana dysku
3,5 cala”.

Wymiana modułu pamięci

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

Koniecznie przestrzegaj kolejności instalowania modułów pamięci pokazanej na rysunku.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

22

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Wymień moduł pamięci.

Rysunek 23. Otwieranie zatrzasków

Rysunek 24. Wyjmowanie modułu pamięci

Rysunek 25. Instalowanie modułu pamięci

Rozdział 4. Wymiana sprzętu 23

Rysunek 26. Mocowanie modułu pamięci zatrzaskami

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana zespołu radiatora i wentylatora

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

ZAGROŻENIE:

Radiator i mikroprocesor mogą być gorące. Przed otwarciem pokrywy wyłącz komputer i
odczekaj kilka minut, aż ostygnie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Odłącz kabel wentylatora mikroprocesora od płyty głównej.

5. Wymień radiator i zespół wentylatora.

24

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 27. Wyjmowanie radiatora i zespołu wentylatora

Rysunek 28. Montaż zespołu radiatora i wentylatora

6. Podłącz nowy kabel wentylatora mikroprocesora do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana baterii pastylkowej

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

Rozdział 4. Wymiana sprzętu 25

Informacja: W przypadku konieczności utylizacji baterii zapoznaj się z sekcją „Uwaga dotycząca
pastylkowej baterii litowej” w Podręczniku na temat bezpieczeństwa i gwarancji.

Komputer wyposażono w specjalną pamięć przechowującą informacje o dacie, godzinie i
ustawieniach opcji wbudowanych, takich jak konfiguracja złącza równoległego. Bateria pastylkowa
umożliwia przechowywanie tych informacji, kiedy komputer jest wyłączony.

Bateria pastylkowa zazwyczaj nie wymaga ładowania ani konserwacji przez cały okres eksploatacji.
Jednak kiedyś musi on dobiec końca. Jeśli bateria pastylkowa przestanie działać, informacje o dacie,
godzinie i konfiguracji (w tym hasła) zostaną utracone. Po włączeniu komputera zostanie wyświetlony
komunikat o błędzie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Wymień pastylkową baterię litową.

Rysunek 29. Otwieranie zatrzasku

26 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 30. Wyjmowanie baterii pastylkowej

Rysunek 31. Instalowanie baterii pastylkowej

Rozdział 4. Wymiana sprzętu 27

Rysunek 32. Zabezpieczanie baterii pastylkowej zatrzaskiem

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana karty PCI Express

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Wymień kartę PCI Express.

Rysunek 33. Wyjmowanie karty PCI Express

28 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Informacja: Jeśli karta jest mocowana przez zatrzask przytrzymujący, naciśnij go w pokazany

sposób, aby przestał trzymać kartę. Następnie delikatnie usuń kartę z gniazda.

Rysunek 34. Instalowanie karty PCI Express

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana karty Wi-Fi

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Zależnie od modelu komputera poszukaj informacji o wymianie karty Wi-Fi w tematach

wymienionych poniżej.

• Typ 1

Rozdział 4. Wymiana sprzętu 29

Rysunek 35. Usuwanie osłony karty Wi-Fi

Rysunek 36. Odłączanie kabli anteny Wi-Fi

Rysunek 37. Wyjmowanie karty Wi-Fi

30 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 38. Instalowanie karty Wi-Fi

Rysunek 39. Podłączanie kabli anteny Wi-Fi

Rysunek 40. Instalowanie osłony karty Wi-Fi

• Typ 2

Rozdział 4. Wymiana sprzętu 31

Rysunek 41. Usuwanie osłony karty Wi-Fi

Rysunek 42. Odłączanie kabli anteny Wi-Fi

Rysunek 43. Wyjmowanie karty Wi-Fi

32 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 44. Instalowanie karty Wi-Fi

Rysunek 45. Podłączanie kabli anteny Wi-Fi

Rysunek 46. Instalowanie osłony karty Wi-Fi

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana dysku SSD M.2

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

Rozdział 4. Wymiana sprzętu 33

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Zależnie od modelu komputera poszukaj informacji o wymianie dysku SSD M.2 w tematach
wymienionych poniżej.

• Typ 1

Rysunek 47. Wyciąganie blokady

Rysunek 48. Wyjmowanie dysku SSD M.2

Rysunek 49. Instalowanie dysku SSD M.2

34 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 50. Wkładanie blokady

• Typ 2

Rysunek 51. Wyciąganie blokady

Rysunek 52. Wyjmowanie dysku SSD M.2

Rozdział 4. Wymiana sprzętu 35

Rysunek 53. Instalowanie dysku SSD M.2

Rysunek 54. Wkładanie blokady

5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana wspornika dysku SSD M.2

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Usuń dysk SSD M.2. Patrz „Wymiana dysku SSD M.2” na stronie 33.

5. Wymień wspornik dysku SSD M.2.

36

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 55. Wyjmowanie wspornika dysku SSD M.2

Rysunek 56. Instalowanie wspornika dysku SSD M.2

6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana zespołu zasilacza

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

Choć po odłączeniu kabla zasilającego komputer nie zawiera ruchomych części, bezpieczeństwo i
konieczność zachowania zgodności z właściwą certyfikacją (UL) (Underwriters Laboratories) wymaga
zamieszczenia poniższych ostrzeżeń.

ZAGROŻENIE:

Rozdział 4. Wymiana sprzętu 37

Niebezpieczne ruchome części. Nie zbliżać palców ani innych części ciała.

ZAGROŻENIE:
Nie wolno zdejmować obudowy zasilacza ani usuwać jakiejkolwiek części, do której dołączono
etykietę o poniższej treści.

Wewnątrz każdego podzespołu, na którym umieszczono tę etykietę, występuje prąd o
niebezpiecznym napięciu, natężeniu lub mocy. W środku podzespołów nie ma żadnych części
wymagających obsługi. Jeśli istnieje podejrzenie wadliwego działania którejkolwiek z tych
części, należy się skontaktować z serwisantem.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Odłącz kable zespołu zasilacza od płyty głównej.

5. Wymień zespół zasilacza.

Rysunek 57. Wyjmowanie zespołu zasilacza

38 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 58. Instalowanie zespołu zasilacza

6. Podłącz kable nowego zespołu zasilacza do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana głośnika wewnętrznego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Odłącz kabel głośnika wewnętrznego od płyty systemowej.

5. Wymień głośnik wewnętrzny.

Rysunek 59. Wyjmowanie głośnika wewnętrznego

Rozdział 4. Wymiana sprzętu 39

Rysunek 60. Instalowanie głośnika wewnętrznego

6. Podłącz kabel nowego głośnika wewnętrznego do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana czujnika termicznego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

4. Odłącz kabel czujnika termicznego od płyty głównej.

5. Wymień czujnik termiczny.

Rysunek 61. Wyjmowanie czujnika termicznego

40 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 62. Instalowanie czujnika termicznego

6. Podłącz kabel nowego czujnika termicznego do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana wentylatora przedniego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Odłącz kabel przedniego wentylatora od płyty głównej.

5. Wymień przedni wentylator.

Rysunek 63. Wyjmowanie wentylatora przedniego

Rozdział 4. Wymiana sprzętu 41

Rysunek 64. Instalowanie wentylatora przedniego

6. Podłącz kabel nowego przedniego wentylatora do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana anten Wi-Fi

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odłącz kable przedniej anteny Wi-Fi od karty Wi-Fi. Patrz „Wymiana karty Wi-Fi” na stronie 29.

4. Informacje o wymianie anten Wi-Fi znajdziesz w poniższych tematach.

• Przednia antena Wi-Fi

Rysunek 65. Wyjmowanie przedniej anteny Wi-Fi

42 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 66. Instalowanie przedniej anteny Wi-Fi

• Tylna antena Wi-Fi

Rysunek 67. Zdejmowanie pokrywy tylnej anteny Wi-Fi

Rysunek 68. Odłączanie tylnej anteny Wi-Fi

Rozdział 4. Wymiana sprzętu 43

Rysunek 69. Instalowanie tylnej anteny Wi-Fi

Rysunek 70. Instalowanie pokrywy tylnej anteny Wi-Fi

5. Podłącz kable nowych anten Wi-Fi do karty Wi-Fi.

6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana płyty przycisku zasilania

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odłącz kabel płyty przycisku zasilania od płyty głównej.

4. Wymień płytę przycisku zasilania.

44

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 71. Naciskanie zaczepów

Rysunek 72. Odchylanie zespołu wnęki napędu do góry

Rozdział 4. Wymiana sprzętu 45

Rysunek 73. Wyjmowanie płyty przycisku zasilania

Rysunek 74. Instalowanie płyty przycisku zasilania

46 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 75. Odchylanie zespołu wnęki napędu w dół

5. Podłącz kabel nowej płyty przycisku zasilania do płyty głównej.

6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana czytnika kart

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Usuń płytę przycisku zasilania. Patrz „Wymiana płyty przycisku zasilania” na stronie 44.

4. Odłącz kabel czytnika kart od płyty głównej.

5. Wymień czytnik kart.

Rozdział 4. Wymiana sprzętu 47

Rysunek 76. Usuwanie przedniego wspornika opcji we/wy

Rysunek 77. Wyjmowanie czytnika kart

Rysunek 78. Instalowanie czytnika kart

48 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 79. Instalowanie przedniego wspornika opcji we/wy

6. Podłącz kabel nowego czytnika kart do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na

stronie 55.

Wymiana mikroprocesora

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

ZAGROŻENIE:

Radiator i mikroprocesor mogą być gorące. Przed otwarciem pokrywy wyłącz komputer i
odczekaj kilka minut, aż ostygnie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Usuń radiator i zespół wentylatora. Patrz „Wymiana zespołu radiatora i wentylatora” na stronie

24.

5. Zapamiętaj ułożenie kabli i ich połączenia, a następnie odłącz wszystkie kable od płyty głównej.

Patrz „Płyta główna” na stronie 5.

6. Wymień mikroprocesor.

Uwagi:

• Mikroprocesor i gniazdo mogą wyglądać inaczej niż na ilustracji.

Rozdział 4. Wymiana sprzętu 49

• Dotykaj tylko krawędzi mikroprocesora. Nie dotykaj złotych styków na spodzie.

• Kiedy gniazdo mikroprocesora jest odsłonięte, nie upuść na nie żadnego przedmiotu. Styki

gniazda muszą być jak najczystsze.

Rysunek 80. Odblokowywanie uchwytu

Rysunek 81. Otwieranie elementu podtrzymującego

50 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Rysunek 82. Wyjmowanie mikroprocesora

Rysunek 83. Instalowanie mikroprocesora

Rozdział 4. Wymiana sprzętu 51

Rysunek 84. Zamykanie elementu podtrzymującego

7.

Rysunek 85. Zabezpieczanie elementu podtrzymującego uchwytem

8. Poprowadź odpowiednio wszystkie kable odłączone od płyty głównej, a następnie podłącz je do
płyty.

9. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

52

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Wymiana wentylatora tylnego

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”

na stronie 18.

4. Odłącz kabel tylnego wentylatora od płyty głównej.

5. Wymień tylny wentylator.

Rysunek 86. Wyjmowanie wentylatora tylnego

Rysunek 87. Instalowanie wentylatora tylnego

Rozdział 4. Wymiana sprzętu 53

6. Podłącz kabel nowego tylnego wentylatora do płyty głównej.

7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Wymiana płyty głównej

Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z

Podręcznik z ważnymi informacjami o produkcie.

1. Usuń pokrywę komputera. Patrz „Usuwanie pokrywy komputera” na stronie 14.

2. Usuń przednią obejmę. Patrz „Wymiana przedniej obejmy” na stronie 15.

3. Usuń przedni wspornik opcji we/wy i czytnik kart. Patrz „Wymiana czytnika kart” na stronie 47.

4. Odchyl zespół wnęki napędu do góry. Patrz „Podnoszenie i opuszczanie zespołu wnęki napędu”
na stronie 18.

5. Usuń wszystkie moduły pamięci. Patrz „Wymiana modułu pamięci” na stronie 22.

6. Usuń radiator i zespół wentylatora. Patrz „Wymiana zespołu radiatora i wentylatora” na stronie

24.

7. Usuń mikroprocesor. Patrz „Wymiana mikroprocesora” na stronie 49.

8. Usuń wszystkie karty PCI Express. Patrz „Wymiana karty PCI Express” na stronie 28.

9. Usuń kartę Wi-Fi. Patrz „Wymiana karty Wi-Fi” na stronie 29.

10. Usuń dysk SSD M.2. Patrz „Wymiana dysku SSD M.2” na stronie 33.

11. Zapamiętaj ułożenie kabli i ich połączenia, a następnie odłącz wszystkie kable od płyty głównej.
Patrz „Płyta główna” na stronie 5.

12. Wymień płytę główną.

Uwagi:

• Numery na ilustracji poniżej pokazują rozmieszczenie wkrętów, a nie konkretną kolejność ich

usuwania i ponownego instalowania.

• Płytę główną należy chwytać delikatnie za brzegi.

• Uszkodzoną płytę główną należy zwrócić z założoną osłoną gniazda mikroprocesora, aby

chronić styki podczas transportu i przenoszenia.

54 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

13. Doprowadź i podłącz wszystkie kable do nowej płyty głównej.

14. Zainstaluj z powrotem usunięte części. Wymiana części: patrz „Kończenie wymiany części” na
stronie 55.

Kończenie wymiany części

Po zakończeniu instalowania lub wymiany wszystkich części należy z powrotem założyć pokrywę
komputera i podłączyć kable.

Aby zainstalować pokrywę komputera i podłączyć kable:

1. Upewnij się, że wszystkie elementy złożono poprawnie, a wewnątrz komputera nie zostały żadne
narzędzia ani nieprzykręcone wkręty.

2. Przed ponownym nałożeniem pokrywy komputera upewnij się, że kable są poprawnie ułożone.
Układaj kable z dala od zawiasów i boków obudowy, aby nie przeszkadzały przy zakładaniu
pokrywy.

3. Zamontuj pokrywę komputera.

Rysunek 88. Zakładanie pokrywy komputera

4. Ustaw komputer pionowo.

5. Jeśli jest dostępne urządzenie blokujące, użyj go do zablokowania komputera. Zobacz
„Zabezpieczenia komputera”.

6. Podłącz kable zewnętrzne i zasilające do odpowiednich złączy komputera.

Rozdział 4. Wymiana sprzętu 55

56 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Dodatek A. Uwagi

Firma Lenovo może nie oferować w niektórych krajach produktów, usług lub opcji omawianych w
niniejszej publikacji. Informacje o produktach i usługach dostępnych w danym kraju można uzyskać
od lokalnego przedstawiciela firmy Lenovo. Odwołanie do produktu, programu lub usługi firmy Lenovo
nie oznacza, że można użyć wyłącznie tego produktu, programu lub usługi. Zamiast nich można
zastosować ich odpowiednik funkcjonalny pod warunkiem, że nie narusza to praw własności
intelektualnej firmy Lenovo. Jednakże cała odpowiedzialność za ocenę przydatności i sprawdzenie
działania produktu, programu lub usługi, pochodzących od innego producenta, spoczywa na
użytkowniku.

Firma Lenovo może posiadać patenty lub złożone wnioski patentowe na towary i usługi, o których
mowa w niniejszej publikacji. Przedstawienie tej publikacji nie daje żadnych uprawnień licencyjnych
do tychże patentów. Pisemne zapytania w sprawie licencji można przesyłać na adres:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing

LENOVO DOSTARCZA TĘ PUBLIKACJĘ W TAKIM STANIE, W JAKIM SIĘ ZNAJDUJE („AS IS”) BEZ
UDZIELANIA JAKICHKOLWIEK GWARANCJI (W TYM TAKŻE RĘKOJMI), WYRAŹNYCH LUB
DOMNIEMANYCH, A W SZCZEGÓLNOŚCI DOMNIEMANYCH GWARANCJI PRZYDATNOŚCI
HANDLOWEJ, PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ GWARANCJI, ŻE PUBLIKACJA NIE
NARUSZA PRAW STRON TRZECICH. Ustawodawstwa niektórych krajów nie dopuszczają zastrzeżeń
dotyczących gwarancji wyraźnych lub domniemanych w odniesieniu do pewnych transakcji; w takiej
sytuacji powyższe zdanie nie ma zastosowania.

Informacje zawarte w tej publikacji mogą zawierać niedokładności techniczne i błędy drukarskie.
Okresowo mogą być wprowadzane zmiany do tej publikacji; zmiany takie zostaną uwzględnione w
kolejnych wydaniach publikacji. Firma Lenovo zastrzega sobie prawo do wprowadzania ulepszeń i/lub
zmian w produktach i/lub programach opisanych w niniejszej publikacji w dowolnym czasie, bez
wcześniejszego powiadomienia.

Produkty opisane w niniejszym dokumencie nie są przeznaczone do zastosowań związanych z
wszczepieniami lub podtrzymywaniem życia, gdzie niewłaściwe funkcjonowanie może spowodować
uszczerbek na zdrowiu lub śmierć. Informacje zawarte w niniejszym dokumencie pozostają bez
wpływu na dane techniczne produktów oraz gwarancje firmy Lenovo. Żadne z postanowień
niniejszego dokumentu nie ma charakteru wyraźnej lub domniemanej licencji czy zabezpieczenia bądź
ochrony przed roszczeniami w ramach praw własności intelektualnej firmy Lenovo lub stron trzecich.
Wszelkie zawarte tu informacje zostały uzyskane w konkretnym środowisku i mają charakter
ilustracyjny. Wyniki osiągane w innych środowiskach operacyjnych mogą być odmienne.

Firma Lenovo ma prawo do stosowania i rozpowszechniania informacji przysłanych przez użytkownika
w dowolny sposób, jaki uzna za właściwy, bez żadnych zobowiązań wobec ich autora.

Wszelkie wzmianki w niniejszej publikacji na temat stron internetowych innych firm zostały
wprowadzone wyłącznie dla wygody użytkownika i w żadnym wypadku nie stanowią zachęty do ich
odwiedzania. Materiały dostępne na tych stronach nie wchodzą w skład materiałów opracowanych do
tego produktu firmy Lenovo, a użytkownik może korzystać z nich na własną odpowiedzialność.

Dodatek A. Uwagi 57

Wszelkie dane dotyczące wydajności zostały zebrane w kontrolowanym środowisku. Dlatego też
rezultaty osiągane w innych środowiskach operacyjnych mogą być inne. Niektóre pomiary mogły być
dokonywane na systemach będących w fazie rozwoju i nie ma gwarancji, że pomiary te wykonane
na ogólnie dostępnych systemach dadzą takie same wyniki. Niektóre z pomiarów mogły być
estymowane przez ekstrapolację. Rzeczywiste wyniki mogą być inne. Użytkownicy powinni we
własnym zakresie sprawdzić odpowiednie dane dla ich środowiska.

58

V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Dodatek B. Znaki towarowe

LENOVO i logo LENOVO są znakami towarowymi firmy Lenovo. Mini DisplayPort (mDP) i DisplayPort
są znakami towarowymi Video Electronics Standards Association. Nazwy HDMI i HDMI High-Definition
Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI
Licensing LLC w Stanach Zjednoczonych i/lub w innych krajach. Wszelkie inne znaki towarowe
należą do odpowiednich właścicieli. © 2019 Lenovo.

Dodatek B. Znaki towarowe 59

60 V530-15ICB Podręcznik użytkownika i Podręcznik konserwacji sprzętu
