Lenovo V330-20ICB AIO User Guide, Hardware Maintenance Manual [hr]

Vodič za korisnike i priručnik za održavanje
hardvera za Lenovo V330-20ICB AIO

Vrste uređaja Energy Star: 10UK i 10UL

Napomena: Prije primjene ovih informacija i korištenja proizvoda na koji se odnose, obavezno s

razumijevanjem pročitajte Vodič s važnim informacijama o proizvodu i Dodatak A „Napomene” na str.

53.

Drugo izdanje (Kolovoz 2019.)

© Copyright Lenovo 2018, 2019.

OBAVIJEST O OGRANIČENIM PRAVIMA: ako se softver ili podaci isporučuju u skladu s Ugovorom o
administraciji općih usluga (GSA), korištenje, reprodukcija ili otkrivanje predmet su ograničenja određenih
Ugovorom br. GS-35F-05925.

Sadržaj

Poglavlje 1. Pregled . . . . . . . . . . 1

Pogled sprijeda. . . . . . . . . . . . . . . . 1

Pogled sa stražnje strane . . . . . . . . . . . 3

Matična ploča . . . . . . . . . . . . . . . . 4

Vrsta uređaja i oznaka modela . . . . . . . . . 6

Prilagodba postolja računala . . . . . . . . . . 6

Poglavlje 2. Specifikacije . . . . . . . 9

Poglavlje 3. Sigurnosne brave

računala . . . . . . . . . . . . . . . . 11

Poglavlje 4. Zamjena hardvera . . . 13

Prije zamjene hardvera . . . . . . . . . . . 13

Upoznavanje FRU-ova (uključujući CRU-ove) . . 13
Pronalaženje FRU-ova (uključujući CRU-ove). . . 14

Zamjena stalka za računalo . . . . . . . . . 16

Uklanjanje poklopca računala . . . . . . . . . 18

Zamjena optičkog pogona . . . . . . . . . . 19

Zamjena štitnika matične ploče . . . . . . . . 22

Zamjena pogona za pohranu . . . . . . . . . 22

Zamjena ploče s internim mikrofonom . . . . . 24

Zamjena čitača kartica. . . . . . . . . . . . 25

Zamjena internih zvučnika . . . . . . . . . . 26

Zamjena modula serijskog priključka i

paralelnog priključka. . . . . . . . . . . . . 27

Zamjena sistemskog ventilatora . . . . . . . . 29

Zamjena ploče s tipkom za uključivanje . . . . 30

Zamjena statičkog diska M.2 . . . . . . . . . 31

Zamjena baterije u obliku gumba . . . . . . . 34

Zamjena memorijskog modula . . . . . . . . 36

Zamjena Wi-Fi kartice . . . . . . . . . . . . 38

Zamjena hladnjaka . . . . . . . . . . . . . 39

Zamjena mikroprocesora . . . . . . . . . . . 41

Zamjena interne kamere . . . . . . . . . . . 45

Zamjena antena za Wi-Fi vezu . . . . . . . . 45

Zamjena matične ploče . . . . . . . . . . . 46

Zamjena LCD zaslona . . . . . . . . . . . . 47

Dovršetak zamjene dijelova . . . . . . . . . . 50

Dodatak A. Napomene. . . . . . . . 53

Dodatak B. Zaštitni znaci . . . . . . 55

© Copyright Lenovo 2018, 2019 i

ii Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Poglavlje 1. Pregled

U ovom se poglavlju nalaze osnovne informacije za pomoć pri upoznavanju računala.

Pogled sprijeda

Napomena: Vaš model računala može se neznatno razlikovati od slike.

Slika 1. Pogled sprijeda

1 Pokazatelj aktivnosti interne kamere (neobavezno) 2 Klizač kontrole štitnika interne kamere (neobavezno)

3 Interna kamera (neobavezno)

5 Prekidač za uključivanje 6 Priključak za slušalice s mikrofonom (naziva se i

4 Indikator napajanja

kombinirana audioutičnica)

7 Priključak USB 3.1 Gen 1 8 Priključak USB 3.1 Gen 2

9 Interni mikrofoni (2) 10 Utor za čitač kartica (dodatno)

11 Serijski priključak (dodatno) 12 Paralelni priključak (neobavezno)

13 Interni zvučnici (2)

1 Pokazatelj aktivnosti interne kamere

14 Zaslon

Kad je pokazatelj uključen, to znači da se kamera koristi.

2 Klizač kontrole štitnika interne kamere

Služi za prekrivanje objektiva kamere.

© Copyright Lenovo 2018, 2019 1

3 Interna kamera

Omogućuje snimanje fotografija i održavanje videokonferencija.

4 Indikator napajanja

Pokazatelj je uključen kad je uključeno računalo.

5 Prekidač za uključivanje

Služi za uključivanje računala. Kada računalo ne možete isključiti iz operacijskog sustava, pritisnite
gumb za uključivanje i držite ga najmanje četiri sekunde da biste isključili računalo.

6 Priključak za slušalice

Služi za priključivanje slušalica s mikrofonom ili slušalica na računalo.

7 Priključak USB 3.1 Gen 1

Služi za priključivanje uređaja koji podržavaju USB. Da biste prenosili podatke na optimalan način,
USB 3.1 Gen 1 uređaj priključite na USB 3.1 Gen 2 ili USB 3.1 Gen 1 priključak, a ne na USB 2.0
priključak.

8 Priključak USB 3.1 Gen 2

Služi za priključivanje uređaja koji podržavaju USB. Da biste prenosili podatke na optimalan način,
USB 3.1 Gen 2 uređaj priključite na USB 3.1 Gen 2 priključak, a ne na USB 3.1 Gen 1 ili USB 2.0
priključak.

9 Interni mikrofoni

Služi za snimanje zvukova ili korištenje softvera za prepoznavanje govora bez potrebe za mikrofonom.

10 Utor čitača kartica

Služi za čitanje podataka s podržane memorijske kartice.

11 Serijski priključak

Služi za priključivanje vanjskog modema, serijskog pisača ili drugih uređaja koji koriste serijski
priključak.

12 Paralelni priključak

Služi za priključivanje paralelnog pisača, skenera ili drugih uređaja koji koriste paralelni priključak.

13 Interni zvučnici

Služi za slušanje zvukova s računala bez potrebe za korištenjem slušalica ili slušalica s mikrofonom.

14 Zaslon

Ovisno o modelu računala, zaslon računala možda podržava značajku višedodirne tehnologije. Ta
značajka omogućuje interakciju s računalom pomoću jednog ili dva prsta.

2

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Pogled sa stražnje strane

Napomena: Vaš model računala može se neznatno razlikovati od slike.

Slika 2. Pogled sa stražnje strane

1 Rupe s navojima VESA (vijci: M4 x 8 mm x 4

2 Pokazatelj aktivnosti optičkog pogona (neobavezno)

kom.)

3 Gumb za otvaranje/zatvaranje optičkog pogona

4 Izlazni HDMI

TM

1.4 priključak

(neobavezno)

5 Priključak prilagodnika napajanja 6 Ethernet priključak

7 Priključak USB 3.1 Gen 1 (3) 8 Priključak USB 3.1 Gen 2

9 Utor za sigurnosnu bravu

1 Rupe s navojima VESA

Koriste se za pričvršćivanje odgovarajućeg nosača VESA pomoću odgovarajućih vijaka prilikom
postavljanja računala na zid.

2 Indikator aktivnosti optičkog pogona

Indikator je uključen kad se optički pogon upotrebljava.

3 Gumb za izbacivanje/zatvaranje optičkog pogona

Služi za izbacivanje ladice optičkog pogona. Kad umetnete disk u ladicu, pritisnite tipku za
izbacivanje/zatvaranje da biste zatvorili ladicu.

4 Izlazni HDMI 1.4 priključak

Poglavlje 1. Pregled 3

Koriste se za slanje audiosignala i videosignala s računala na drugi audiouređaj ili videouređaj, kao
što je monitor visokih performansi.

5 Priključak prilagodnika napajanja

Koristi se za priključivanje prilagodnika napajanja na računalo radi napajanja.

6 Ethernet priključak

Služi za priključivanje Ethernet kabela za pristup mreži.

7 Priključak USB 3.1 Gen 1

Služi za priključivanje uređaja koji podržavaju USB. Da biste prenosili podatke na optimalan način,
USB 3.1 Gen 1 uređaj priključite na USB 3.1 Gen 2 ili USB 3.1 Gen 1 priključak, a ne na USB 2.0
priključak.

8 Priključak USB 3.1 Gen 2

Služi za priključivanje uređaja koji podržavaju USB. Da biste prenosili podatke na optimalan način,
USB 3.1 Gen 2 uređaj priključite na USB 3.1 Gen 2 priključak, a ne na USB 3.1 Gen 1 ili USB 2.0
priključak.

9 Utor za sigurnosnu bravu

Koristi se za pričvršćivanje Kensington kabelske brave.

Matična ploča

Napomena: Opise dodatnih komponenti potražite u odjeljku „Pogled sprijeda” i „Pogled sa stražnje

strane”.

4

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 3. Matična ploča

1 Utor za Wi-Fi karticu M.2

3 Utor za mikroprocesor

5 Memorijski utor (DIMM2)

7 Priključak SATA (za povezivanje s optičkim

2 Priključak za internu kameru

4 Memorijski utor (DIMM1)

6 Konektor sistemskog ventilatora

8 Priključak LCD LVDS

pogonom)

9 Serijski (COM1) konektor 10 Priključak SATA (za povezivanje s pogonom za

pohranu)

11 Paralelni priključak 12 Utor za M.2 statički pogon

13 Baterija u obliku gumba

15 PCH 16 Naponski priključak za LCD

17 SATA priključak za napajanje (za priključivanje na

14 Tipka CLR1

18 Konektor internog zvučnika

pogon za pohranu)

19 Priključak za ploču s internim mikrofonom 20 Konektor čitača kartica

21 Priključak ploče gumba napajanja

Poglavlje 1. Pregled 5

Vrsta uređaja i oznaka modela

Naljepnica s vrstom računala i modelom označava računalo. Kada se obratite tvrtki Lenovo za
pomoć, uz podatke o vrsti računala i modelu tehničari za podršku lakše će prepoznati računalo i
pružiti vam bržu uslugu. Naljepnica s vrstom računala i modelom nalazi se na računalu, kao što je
prikazano.

Slika 4. Vrsta uređaja i oznaka modela

Prilagodba postolja računala

Napomena: Stalak za računalo dodatna je mogućnost.

Slika 5. Naginjanje zaslona prema naprijed i prema natrag

6 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 6. Okretanje zaslona ulijevo i udesno

Poglavlje 1. Pregled 7

8 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Poglavlje 2. Specifikacije

Dovod napajanja

Napajanje od 120 vata sa samootkrivanjem napona

Pogoni za pohranu

• 3,5-inčni pogon za pohranu (neobavezno)

• M.2 statički pogon (neobavezno)

Videoznačajke

Izlazni priključak HDMI 1.4

Audioznačajke

• Priključak za slušalice

• Interni mikrofoni

• Interni zvučnik

Ulazno-izlazne (I/O) značajke

• Utor za čitač kartica (neobavezno)

• Ethernet priključak

• Izlazni priključak HDMI 1.4

• Priključak za slušalice

• USB konektori

Proširenje

• Čitač kartica

• Utori za memoriju

• Utor za M.2 statički pogon

• Optički pogon (neobavezno)

• Ležište pogona za pohranu

Mrežne značajke

• Ethernet LAN

• Bežični LAN (dodatno)

• Bluetooth (dodatno)

Fizičke dimenzije (bez stalka za računalo)

• Širina: 477,2 mm (18,8 inča)

• Visina: 313,7 mm (12,4 inča)

• Dubina: 59,5 mm (2,3 inča)

Masa (sa stalkom za računalo) (bez pakiranja)

Maksimalna konfiguracija kod otpreme: 6,4 kg (14,1 lb)

© Copyright Lenovo 2018, 2019 9

Izjava o brzini prijenosa USB-a

Ovisno o mnogim čimbenicima kao što su sposobnost obrade domaćina i perifernih uređaja, atributi
datoteka i drugi čimbenici povezani s konfiguracijom sustava i radnim okruženjima, stvarna brzina
prijenosa pomoću raznih USB priključaka na ovom uređaju će se razlikovati i bit će sporija od brzine
prijenosa podataka navedene u nastavku za svaki odgovarajući uređaj.

USB uređaj Brzina prijenosa podataka (Gbit/s)

3.1 Gen 1

3.1 Gen 2

3.2 20

5

10

10 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Poglavlje 3. Sigurnosne brave računala

Priključivanje Kensington kabelske brave

Da biste računalo pričvrstili za stol ili neki drugi pomični predmet, upotrijebiti možete Kensington
kabelsku bravu. Kabelska brava pričvršćuje se u utor za sigurnosnu bravu na stražnjoj strani
računala. Ovisno o tome koju ste vrstu odabrali, kabelsku bravu možete otvarati i zatvarati ključem ili
kombinacijom. Kabelska brava zaključava i gumbe koji se koriste za otvaranje poklopca računala. To
je isti tip brave kakav se koristi na mnogim prijenosnim računalima. Takvu kabelsku bravu možete
naručiti izravno od tvrtke Lenovo tako da na web-mjestu
pojam Kensington.

http://www.lenovo.com/support potražite

Slika 7. Priključivanje Kensington kabelske brave

© Copyright Lenovo 2018, 2019 11

12 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Poglavlje 4. Zamjena hardvera

Ovo poglavlje sadržava upute o zamjeni hardvera na vašem računalu.

Prije zamjene hardvera

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate ovaj odjeljak i Vodič s

važnim informacijama o proizvodu.

Napomene prije zamjene hardvera

• Koristite samo komponente računala koje isporučuje Lenovo.

• Prilikom ugradnje ili zamjene nekog dodatnog uređaja pridržavajte se odgovarajućih uputa
objašnjenih u ovom priručniku, kao i uputa koje ste dobili s uređajem.

• Lenovo u većini dijelova svijeta zahtjeva povratak neispravnih CRU-ova. Informacije o tome ćete
dobiti sa CRU-om ili će doći nekoliko dana nakon što stigne CRU.

Napomene za rukovanje statički osjetljivim uređajima

Ne otvarajte zaštitno pakiranje u kojem se nalazi novi dio dok ne uklonite neispravni dio i ne budete
spremni za ugradnju novog dijela. Statički elektricitet, iako bezopasan za vas, može ozbiljno oštetiti
komponente i opcije računala.

Prilikom rukovanja opcijama i komponentama računala poduzmite sljedeće mjere opreza da biste
izbjegli štetu od statičkog elektriciteta:

• Ograničite vaše kretanje. Kretnje mogu uzrokovati stvaranje statičkog elektriciteta oko vas.

• Uvijek pažljivo rukujte opcijama i ostalim komponentama računala. Držite PCI/PCIe kartice,
memorijske module, matične ploče i mikroprocesore za rubove. Nikada ne dodirujte izložene
električne krugove.

• Spriječite da druge osobe dodiruju opcije i ostale komponente računala.

• Zaštitno antistatičko pakiranje u kojem se nalazi novi dio prislonite na metalni poklopac utora za
proširenje ili na neku drugu neobojenu metalnu površinu na računalu barem dvije sekunde. Na taj
ćete način smanjiti statički elektricitet na pakiranju i svojem tijelu prije instalacije ili zamjene
novoga dijela.

• Kad god je to moguće, novi dio izvadite iz zaštitnog antistatičkog pakiranja, ali ga nemojte
odložiti, već ga odmah ugradite u računalo. Ako to nije moguće, stavite pakiranje za zaštitu od
statičkog elektriciteta na glatku i ravnu površinu te dio postavite na pakiranje.

• Ne stavljajte dio na poklopac računala ili na neku drugu metalnu površinu.

Upoznavanje FRU-ova (uključujući CRU-ove)

• Terenski zamjenjive jedinice (FRU-ovi) dijelovi su računala koje može kvalificirani tehničar
nadograditi ili zamijeniti. FRU-ovi obuhvaćaju sve CRU-ove. Podrobne informacije o FRU-ovima,
kao što su brojevi dijelova FRU-a i podržani modeli računala, potražite na stranici:

http://www.lenovo.com/serviceparts-lookup

• Korisnički zamjenjive jedinice (CRU-ovi) dijelovi su računala koje može nadograditi ili zamijeniti
korisnik.

© Copyright Lenovo 2018, 2019 13

- Samoposlužni CRU-ovi: samoposlužne CRU-ove možete jednostavno instalirati. Ti CRU-ovi mogu
biti samostalni, učvršćeni ili pričvršćeni s do dva vijka. Primjeri su samoposlužnih CRU-ova
tipkovnica, miš i svaki USB uređaj. Odgovorni ste za zamjenu svih samoposlužnih CRU-ova.

- Neobavezni servisni CRU-ovi: rukovanje neobaveznim servisnim CRU-ovima zahtijeva određena
tehnička znanja, a ponekad i neke jednostavne alate (kao što je odvijač). CRU-ovi su izolirani
dijelovi u sklopu računala. Oni su obično skriveni pristupnom pločom koja je učvršćena s više
od dva vijka. Da biste pristupili određenom CRU-u, morate ukloniti vijke i ploču. Opcijsko­servisne CRU-ove mogu ukloniti i instalirati korisnici ili tehničar tvrtke Lenovo tijekom
jamstvenog razdoblja.

Prije zamjene FRU-ova

Prije zamjene bilo kojeg FRU-a pročitajte sljedeće:

• Računalo smije servisirati samo ovlašteno i kvalificirano osoblje.

• Prije zamjene FRU-a pročitajte cijeli odjeljak o zamjeni tog dijela.

• Iznimno pažljivo obavljajte operacije pisanja kao što su kopiranje, spremanje i formatiranje.
U računalu koje servisirate možda je promijenjen redoslijed pogona. Ako odaberete pogrešan

pogon, može se dogoditi da se izbrišu ili prebrišu podaci ili programi.

• Zamijenite FRU drugim FRU-om odgovarajućeg modela.
Prilikom zamjene FRU-a pazite da model proizvoda i broj dijela FRU-a budu točni.

• FRU se ne smije zamjenjivati zbog jedne, neponovljive pogreške.
Do jednokratnih pogrešaka može doći zbog raznih razloga koji nisu povezani s kvarom hardvera,

npr. zbog svemirske radijacije, pražnjenja statičkog elektriciteta ili softverskih pogrešaka. FRU
zamijenite samo ako se problem učestalo ponavlja. Ako sumnjate na neispravnost nekog FRU-a,
očistite zapisnik pogrešaka i ponovite testiranje. Ako se pogreška ne pojavi ponovno, nemojte
mijenjati FRU.

• Mijenjajte samo neispravne FRU-ove.

Pronalaženje FRU-ova (uključujući CRU-ove)

Napomene:

• Neke su od sljedećih komponenti dodatne mogućnosti.

• Da biste zamijenili komponentu koja nije navedena na popisu u nastavku, obratite se lokalnom
servisnom tehničaru tvrtke Lenovo. Popis telefonskih brojeva podrške tvrtke Lenovo potražite na
adresi:

http://www.lenovo.com/support/phone

14 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 8. Pronalaženje FRU-ova (uključujući CRU-ove)

Samoposlužni CRU-ovi Bez CRU-ova

1 Postolje stalka za računalo 3 Poklopac računala

2 Šipka stalka za računalo

4 Poklopac modula serijskog priključka i paralelnog

priključka

24 Tipkovnica 5 Hladnjak

25 Miš 6 Kabel optičkog pogona

26 Prilagodnik napajanja

27 Kabel za napajanje

7 Sistemski ventilator

8 Držač optičkog pogona

9 Optički pogon

10 Nosač optičkog pogona

11 Okvir optičkog pogona

12 Klizač kontrole štitnika interne kamere

Poglavlje 4. Zamjena hardvera 15

Samoposlužni CRU-ovi Bez CRU-ova

13 Memorijski modul

14 Wi-Fi antene (2)

15 Interna kamera

16 Kabel interne kamere

17 Modul serijskog priključka i paralelnog priključka

18 Držač modula serijskog priključka i paralelnog

priključka

19 Nosač pogona za pohranu

20 Disk za pohranu

21 Kabel za pozadinsko osvjetljenje

22 Kabeli pogona za pohranu (2)

23 LVDS kabel

28 Kabel čitača kartica

29 Interni zvučnici (2)

30 Ploča s internim mikrofonom

31 Čitač kartica

32 Kabel ploče s gumbom za uključivanje

33 Ploča s gumbom za uključivanje

34 Okvir LCD zaslona

35 Ploča LCD zaslona

36 Kućište

37 M.2 statički pogon

38 Sistemska ploča

39 Baterija u obliku gumba

40 Mikroprocesor

41 Štitnik Wi-Fi kartice

42 Wi-Fi kartica

43 Štit matične ploče

Zamjena stalka za računalo

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo.

2. Iskopčajte sve kabele za napajanje iz električnih utičnica i sve kabele iz računala.

3. Stavite meku, čistu tkaninu na stol ili ravnu površinu. Držite računalo za stranice i nježno ga
položite tako da je zaslon prislonjen uz površinu, a poklopac računala okrenut prema gore.

4. Zamijenite stalak za računalo.

16

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 9. Uklanjanje stalka za računalo

Slika 10. Uklanjanje postolja stalka sa šipke stalka

Slika 11. Postavljanje postolja stalka na šipku stalka

Slika 12. Postavljanje stalka za računalo

Poglavlje 4. Zamjena hardvera 17

5. Računalo postavite u uspravan položaj.

6. Ponovno priključite vanjske kabele i kabele za napajanje na odgovarajuće priključke na računalu.

Uklanjanje poklopca računala

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

OPREZ:

Isključite računalo i pričekajte nekoliko minuta da se računalo ohladi prije otvaranja poklopca.

1. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo.

2. Odspojite sve kabele za napajanje iz električnih utičnica te sve kabele iz računalo.

3. Otključajte sve lokote koji učvršćuju poklopac računala.

4. Stavite meku, čistu tkaninu na stol ili ravnu površinu. Držite računalo za stranice i nježno ga
položite tako da je zaslon prislonjen uz površinu, a poklopac računala okrenut prema gore.

5. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

6. Uklonite poklopac računala.

Slika 13. Uklanjanje poklopca modula serijskog priključka i paralelnog priključka

Slika 14. Uklanjanje poklopca računala

7. Dovršite zamjenu dijelova. Pogledajte odjeljak „Dovršetak zamjene dijelova” na str. 50.

18

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Zamjena optičkog pogona

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Zamijenite optički pogon.

Slika 15. Uklanjanje optičkog pogona

Slika 16. Uklanjanje držača optičkog pogona

Poglavlje 4. Zamjena hardvera 19

Slika 17. Umetanje izravnate spajalice u rupicu za ponovno pokretanje u hitnim slučajevima da bi ladica
iskliznula prema van

Slika 18. Uklanjanje okvira optičkog pogona

Slika 19. Ugradnja okvira optičkog pogona

20 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 20. Zatvaranje ladice

Slika 21. Postavljanje držača optičkog pogona

Slika 22. Instaliranje optičkog pogona

4. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak

zamjene dijelova” na str. 50.

Poglavlje 4. Zamjena hardvera 21

Zamjena štitnika matične ploče

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Zamijenite štitnik matične ploče.

Slika 23. Uklanjanje štita matične ploče

Slika 24. Ugradnja štita matične ploče

4. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

Zamjena pogona za pohranu

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

22

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Zamijenite disk za pohranu.

Slika 25. Uklanjanje pogona za pohranu i nosača

Slika 26. Uklanjanje pogona za pohranu iz nosača

Poglavlje 4. Zamjena hardvera 23

Napomena: Prije ugradnje novog pogona za pohranu isključite signalni kabel i kabel za napajanje
iz neispravnog pogona za pohranu i priključite ih na novi.

Slika 27. Umetanje pogona za pohranu u nosač

Slika 28. Postavljanje pogona za pohranu i nosača

4. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene
dijelova” na str. 50.

Zamjena ploče s internim mikrofonom

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite pogon za pohranu. Pogledajte odjeljak „Zamjena pogona za pohranu” na str. 22.

4. Zamijenite ploču s internim mikrofonom.

24

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 29. Uklanjanje ploče s internim mikrofonom

Napomena: Prije ugradnje nove ploče s internim mikrofonom isključite kabel iz neispravne ploče
s internim mikrofonom i priključite ga novu.

Slika 30. Ugradnja ploče s internim mikrofonom

5. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene

dijelova” na str. 50.

Zamjena čitača kartica

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite pogon za pohranu. Pogledajte odjeljak „Zamjena pogona za pohranu” na str. 22.

4. Zamijenite čitač kartica.

Poglavlje 4. Zamjena hardvera 25

Slika 31. Uklanjanje čitača kartica

Napomena: Prije ugradnje novog čitača kartica isključite kabel iz neispravnog čitača kartica i
priključite ga novi.

Slika 32. Ugradnja čitača kartica

5. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene
dijelova” na str. 50.

Zamjena internih zvučnika

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Uklonite pogon za pohranu. Pogledajte odjeljak „Zamjena pogona za pohranu” na str. 22.

5. Zapamtite položaj kabela internog zvučnika, a zatim isključite kabel iz matične ploče.

6. Zamijenite interne zvučnike.

26

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

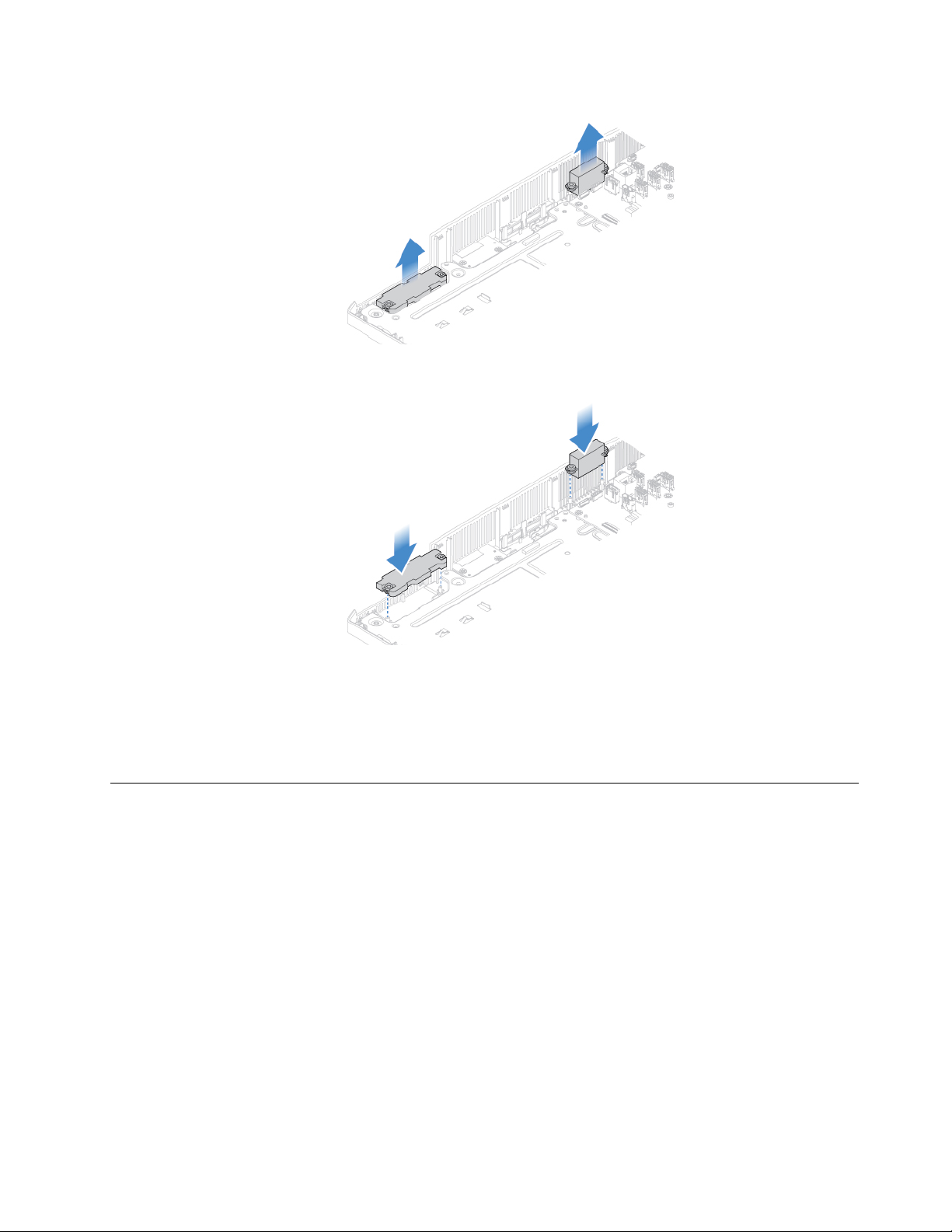

Slika 33. Uklanjanje internih zvučnika

Slika 34. Ugradnja internih zvučnika

7. Postavite kabel novog internog zvučnika, a zatim ga priključite u matičnu ploču.

8. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene

dijelova” na str. 50.

Zamjena modula serijskog priključka i paralelnog priključka

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Isključite kabel serijskog priključka i kabel paralelnog priključka iz matične ploče.

5. Zamijenite modul serijskog priključka i paralelnog priključka.

Poglavlje 4. Zamjena hardvera 27

Slika 35. Uklanjanje modula serijskog priključka i paralelnog priključka i držača

Slika 36. Uklanjanje modula serijskog priključka i paralelnog priključka iz držača

28 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 37. Ugradnja modula serijskog priključka i paralelnog priključka u držač

Slika 38. Ugradnja modula serijskog priključka i paralelnog priključka i držača

6. Priključite kabel novog serijskog priključka i kabel novog paralelnog priključka na matičnu ploču.

7. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene

dijelova” na str. 50.

Zamjena sistemskog ventilatora

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Odvojite kabel sistemskog ventilatora od matične ploče.

5. Zamijenite ventilator sustava.

Poglavlje 4. Zamjena hardvera 29

Slika 39. Uklanjanje sistemskog ventilatora

Slika 40. Ugradnja sistemskog ventilatora

6. Priključite kabel novog ventilatora sustava na matičnu ploču.

7. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

Zamjena ploče s tipkom za uključivanje

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Zamijenite ploču s tipkom za uključivanje.

30

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 41. Uklanjanje ploče s gumbom za uključivanje

Napomena: Prije ugradnje nove ploče s tipkom za uključivanje isključite kabel iz neispravne
ploče s tipkom za uključivanje i priključite ga novu.

Slika 42. Ugradnja ploče s gumbom za uključivanje

5. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene

dijelova” na str. 50.

Zamjena statičkog diska M.2

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Da biste zamijenili M.2 statički pogon, pogledajte jedan od sljedećih odjeljaka koji odgovara

vašem modelu računala.

• Vrsta 1

Poglavlje 4. Zamjena hardvera 31

Slika 43. Uklanjanje vijka

Slika 44. Uklanjanje statičkog pogona M.2

Slika 45. Ugradnja statičkog pogona M.2

Slika 46. Ugradnja vijka

• Vrsta 2

32

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 47. Uklanjanje vijka

Slika 48. Uklanjanje statičkog pogona M.2

Slika 49. Ugradnja statičkog pogona M.2

Slika 50. Ugradnja vijka

5. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak

zamjene dijelova” na str. 50.

Poglavlje 4. Zamjena hardvera 33

Zamjena baterije u obliku gumba

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

Napomena: Da biste tanku okruglu bateriju odložili u otpad, pročitajte odjeljak „Napomena o tankoj
okrugloj litijskoj bateriji” u vodiču za sigurnost i jamstvo.

Računalo je opremljeno posebnom vrstom memorije koja održava datum, vrijeme i postavke
ugrađenih značajki, npr. dodjelu (konfiguraciju) paralelnih priključaka. Tanka okrugla baterija održava te
informacije aktivnima kada je računalo isključeno.

Ta baterija normalno ne zahtijeva punjenje ni održavanje tijekom svog trajanja, ali nijedna tanka
okrugla baterija ne traje vječno. Ako se tanka okrugla baterija isprazni, datum, vrijeme i
konfiguracijske informacije (uključujući lozinke) bit će izgubljene. Prikazat će se poruka o pogrešci
kada uključite računalo.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Uklonite M.2 statički pogon. Pogledajte odjeljak „Zamjena statičkog diska M.2” na str. 31.

5. Zamijenite tanku okruglu bateriju.

Slika 51. Oslobađanje zasuna

34 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 52. Vađenje baterije u obliku gumba

Slika 53. Ugradnja baterije u obliku gumba

Poglavlje 4. Zamjena hardvera 35

Slika 54. Pričvršćivanje tanke okrugle baterije pomoću zasuna

6. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

Zamjena memorijskog modula

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

Obavezno pratite redoslijed ugradnje memorijskih modula prikazan na sljedećoj slici.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Zamijenite memorijski modul.

36

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 55. Oslobađanje zasuna

Slika 56. Uklanjanje memorijskog modula

Slika 57. Instalacija memorijskog modula

Slika 58. Pričvršćivanje memorijskog modula pomoću zasuna

5. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak

zamjene dijelova” na str. 50.

Poglavlje 4. Zamjena hardvera 37

Zamjena Wi-Fi kartice

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Zamijenite Wi-Fi karticu.

Slika 59. Uklanjanje štitnika Wi-Fi kartice

Slika 60. Isključivanje kabela za Wi-Fi antene

Slika 61. Uklanjanje Wi-Fi kartice

38 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 62. Ugradnja Wi-Fi kartice

Slika 63. Priključivanje kabela za Wi-Fi antene

Slika 64. Postavljanje štitnika Wi-Fi kartice

5. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak

zamjene dijelova” na str. 50.

Zamjena hladnjaka

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

OPREZ:

Hladnjak može biti vrlo vruć. Isključite računalo i pričekajte nekoliko minuta da se računalo
ohladi prije otvaranja poklopca.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

Poglavlje 4. Zamjena hardvera 39

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Zamijenite hladnjak.

Napomene:

• Oprezno uklonite vijke s matične ploče da biste izbjegli njeno moguće oštećenje. Vijci se ne

mogu ukloniti s hladnjaka.

• Možda ćete morati lagano iskrenuti hladnjak da biste ga odvojili od mikroprocesora.

• Nemojte dodirivati termalni premaz na hladnjaku.

Slika 65. Uklanjanje hladnjaka

Slika 66. Ugradnja hladnjaka

5. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

40

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Zamjena mikroprocesora

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

OPREZ:

Hladnjak može biti vrlo vruć. Isključite računalo i pričekajte nekoliko minuta da se računalo
ohladi prije otvaranja poklopca.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Uklonite hladnjak. Pogledajte odjeljak „Zamjena hladnjaka” na str. 39.

5. Zapamtite kako su položeni i priključeni kabeli te iskopčajte sve kabele iz matične ploče.

Pogledajte odjeljak „Matična ploča” na str. 4.

6. Zamijenite mikroprocesor.

Napomene:

• Vaš mikroprocesor i utičnica možda izgledaju drukčije od ovih na slici.

• Dodirujte samo rubove mikroprocesora. Nemojte dirati zlatne kontakte na dnu.

• Nemojte ispustiti ništa na utor za mikroprocesor dok je izložen. Pinovi utora moraju biti
potpuno čisti.

Slika 67. Otpuštanje ručice

Poglavlje 4. Zamjena hardvera 41

Slika 68. Otvaranje držača

Slika 69. Uklanjanje mikroprocesora

42 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 70. Ugradnja mikroprocesora

Poglavlje 4. Zamjena hardvera 43

Slika 71. Zatvaranje držača

7.

Slika 72. Pričvršćivanje držača pomoću ručice

8. Vratite sve kabele koje ste iskopčali iz matične ploče te ih na nju ponovno priključite.

9. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

44

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Zamjena interne kamere

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate Vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Zamijenite internu kameru.

Slika 73. Uklanjanje interne kamere

Napomena: Prije ugradnje nove interne kamere isključite kabel iz neispravne interne kamere i
priključite ga novu.

Slika 74. Ugradnja interne kamere

4. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene

dijelova” na str. 50.

Zamjena antena za Wi-Fi vezu

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

4. Zapamtite položaj kabela Wi-Fi antene pa isključite kabele iz Wi-Fi kartice. Pogledajte odjeljak

„Zamjena Wi-Fi kartice” na str. 38.

Poglavlje 4. Zamjena hardvera 45

5. Zamijenite antene za Wi-Fi.

Slika 75. Uklanjanje antena za Wi-Fi

Slika 76. Ugradnja antena za Wi-Fi

6. Postavite kabele nove Wi-Fi antene pa ih priključite u Wi-Fi karticu.

7. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

Zamjena matične ploče

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

46

Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

4. Uklonite M.2 statički pogon. Pogledajte odjeljak „Zamjena statičkog diska M.2” na str. 31.

5. Uklonite sve memorijske module. Pogledajte odjeljak „Zamjena memorijskog modula” na str. 36.

6. Uklonite Wi-Fi karticu. Pogledajte odjeljak „Zamjena Wi-Fi kartice” na str. 38.

7. Uklonite hladnjak. Pogledajte odjeljak „Zamjena hladnjaka” na str. 39.

8. Uklonite mikroprocesor. Pogledajte odjeljak „Zamjena mikroprocesora” na str. 41.

9. Zapamtite kako su položeni i priključeni kabeli te iskopčajte sve kabele iz matične ploče.

Pogledajte odjeljak „Matična ploča” na str. 4.

10. Zamijenite matičnu ploču.

Napomene:

• Brojevi na sljedećoj slici pokazuju mjesta vijaka, a ne točan redoslijed uklanjanja i postavljanja
vijaka.

• Matičnu ploču oprezno držite za rubove.

• Neispravnu matičnu ploču potrebno je vratiti s poklopcem priključka za mikroprocesor radi
zaštite kontakata tijekom transporta i rukovanja.

11. Postavite i priključite sve kabele na matičnu ploču.

12. Ponovno postavite uklonjene dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak
zamjene dijelova” na str. 50.

Zamjena LCD zaslona

Pažnja: Ne otvarajte računalo i ne pokušavajte ga popravljati dok ne pročitate vodič s važnim

informacijama o proizvodu.

1. Uklonite stalak računala. Pogledajte odjeljak „Zamjena stalka za računalo” na str. 16.

2. Uklonite poklopac računala. Pogledajte odjeljak „Uklanjanje poklopca računala” na str. 18.

3. Uklonite optički pogon. Pogledajte odjeljak „Zamjena optičkog pogona” na str. 19.

4. Uklonite štit matične ploče. Pogledajte odjeljak „Zamjena štitnika matične ploče” na str. 22.

5. Uklonite pogon za pohranu. Pogledajte odjeljak „Zamjena pogona za pohranu” na str. 22.

Poglavlje 4. Zamjena hardvera 47

6. Uklonite ploču s internim mikrofonom. Pogledajte odjeljak „Zamjena ploče s internim mikrofonom”
na str. 24.

7. Uklonite čitač kartica. Pogledajte odjeljak „Zamjena čitača kartica” na str. 25.

8. Uklonite interne zvučnike. Pogledajte odjeljak „Zamjena internih zvučnika” na str. 26.

9. Uklonite modul serijskog priključka i paralelnog priključka. Pogledajte odjeljak „Zamjena modula
serijskog priključka i paralelnog priključka” na str. 27.

10. Uklonite ventilator sustava. Pogledajte odjeljak „Zamjena sistemskog ventilatora” na str. 29.

11. Uklonite ploču s tipkom za uključivanje. Pogledajte odjeljak „Zamjena ploče s tipkom za
uključivanje” na str. 30.

12. Uklonite hladnjak. Pogledajte odjeljak „Zamjena hladnjaka” na str. 39.

13. Uklonite internu kameru. Pogledajte odjeljak „Zamjena interne kamere” na str. 45.

14. Uklonite antene za Wi-Fi vezu. Pogledajte odjeljak „Zamjena antena za Wi-Fi vezu” na str. 45.

15. Uklonite matičnu ploču. Pogledajte odjeljak „Zamjena matične ploče” na str. 46.

16. Zabilježite položaj kabela LCD zaslona pa isključite kabele iz matične ploče.

17. Zamijenite LCD zaslon.

Napomena: Uklonite i ponovno umetnite vijke prikazanim redoslijedom.

Slika 77. Uklanjanje LCD zaslona i kućišta iz okvira

48 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 78. Uklanjanje LCD zaslona iz kućišta

Slika 79. Ugradnja LCD zaslona u kućište

Poglavlje 4. Zamjena hardvera 49

Slika 80. Ugradnja LCD zaslona i kućišta u okvir

18. Postavite kabele novog LCD zaslona, a zatim ih priključite u matičnu ploču.

19. Vratite uklonjive dijelove. Da biste dovršili zamjenu dijelova, pročitajte „Dovršetak zamjene
dijelova” na str. 50.

Dovršetak zamjene dijelova

Kad završite s ugradnjom ili zamjenom svih dijelova, vratite poklopac računala te ponovno priključite
kabele.

1. Osigurajte da su sve komponente ispravno ponovno sastavljene i da nije ostavljen nikakav alat ili
vijci u unutrašnjosti računala.

2. Prije namještanja poklopca računala pripazite da su kabeli ispravno postavljeni i usmjereni.
Kabele odmaknite od šarki i bočnih stranica kućišta računala da vam ne bi smetali prilikom
vraćanja poklopca računala.

3. Ponovno postavite poklopac računala.

Slika 81. Instaliranje poklopca računala

50 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Slika 82. Postavljanje poklopca modula serijskog priključka i paralelnog priključka

4. Ponovno postavite stalak za računalo. Pogledajte odjeljak „Zamjena stalka za računalo” na str.

16.

5. Računalo postavite u uspravan položaj.

6. Ako postoji kakva brava za zaključavanje računala, zaključajte je.

7. Ponovno priključite vanjske kabele i kabele za napajanje na odgovarajuće priključke na računalu.

Poglavlje 4. Zamjena hardvera 51

52 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Dodatak A. Napomene

Lenovo možda ne nudi proizvode, usluge i funkcije opisane u ovom dokumentu u svim zemljama.
Posavjetujte se s lokalnim Lenovo predstavnikom u vezi informacija o proizvodima i uslugama koje se
mogu nabaviti u vašem području. Bilo koje upućivanje na Lenovo proizvod, program ili uslugu nema
namjeru tvrditi da se samo taj Lenovo proizvod, program ili usluga mogu koristiti. Bilo koji
funkcionalno ekvivalentan proizvod, program ili usluga koji ne narušava nijedno Lenovo pravo na
intelektualno vlasništvo može se koristiti kao zamjena. No korisnikova je odgovornost procjena i
provjera funkcioniranja bilo kojeg drugog proizvoda, programa ili usluge.

Lenovo može imati patente ili molbe za patente koje su još u toku, a koji pokrivaju predmet o kojem
se govori u ovom dokumentu. Posjedovanje ovog dokumenta ne daje vam nikakvu dozvolu za
korištenje tih patenata. Upite o licenci možete poslati u pismenom obliku na:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing

LENOVO DOSTAVLJA OVU PUBLIKACIJU KAKVA JEST, BEZ IKAKVOG JAMSTVA, IZRAVNOG ILI
NEIZRAVNOG, UKLJUČUJUĆI, ALI NE OGRANIČAVAJUĆI SE NA, PODRAZUMIJEVANA JAMSTVA O
NEKRŠENJU PRAVA INTELEKTUALNOG VLASNIŠTVA ILI PRIKLADNOSTI ZA ODREĐENU NAMJENU.
Neka zakonodavstva ne dozvoljavaju odricanje od izravnih ili posrednih jamstava u određenim
transakcijama, pa se zbog toga ova izjava možda ne odnosi na vas.

U ovim informacijama su moguće tehničke netočnosti i tiskarske pogreške. Povremeno se rade
promjene na ovdje sadržanim informacijama; te promjene će biti uključene u nova izdanja publikacije.
Lenovo može raditi poboljšanja i/ili promjene u proizvodu/ima i/ili programu/ima opisanim u ovoj
publikaciji, bilo kad, bez prethodne obavijesti.

Proizvodi opisani u ovom dokumentu nisu namijenjeni za primjenu u aplikacijama za održavanje života
gdje bi kvar mogao uzrokovati ozljede ili smrt osoba. Informacije sadržane u ovom dokumentu ne
utječu na i ne mijenjaju specifikacije ili jamstva za Lenovo proizvode. Ništa u ovom dokumentu ne
predstavlja izričitu ni prešutnu licencu ili odštetu prema pravima intelektualnog vlasništva tvrtke
Lenovo ili trećih strana. Sve informacije sadržane u ovom dokumentu su dobivene u specifičnim
okruženjima i predstavljene su kao ilustracija. Rezultati dobiveni u drugim operativnim okruženjima se
mogu razlikovati.

Lenovo može koristiti ili distribuirati bilo koje informacije koje vi dobavite, na bilo koji način koji on
smatra prikladnim, bez obveze prema vama.

Bilo koje pozivanje u ovoj publikaciji na ne-Lenovo Web stranice je u svrhu boljeg informiranja
korisnika i ni na koji način ne služi u svrhu promicanja tih Web stranica. Materijali na tim Web
stranicama nisu dio materijala sadržanih u ovom Lenovo proizvodu, a upotreba tih Web stranica je
isključivo vaša odgovornost.

Bilo koji, ovdje sadržani podaci o performansama su određeni u kontroliranom okruženju. Zbog toga
se rezultati dobiveni u drugim radnim okruženjima mogu značajno razlikovati. Neka mjerenja su
možda provedena na razvojnim sistemima i zato nema nikakvih jamstava da će ta mjerenja biti ista
na drugim, općenito dostupnim sistemima. Dodatno, neka mjerenja su možda procijenjena
ekstrapolacijom. Stvarni rezultati se mogu razlikovati. Korisnici ovog dokumenta trebaju provjeriti
primjenjive podatke za njihovo specifično okruženje.

Dodatak A. Napomene 53

54 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO

Dodatak B. Zaštitni znaci

LENOVO i logotip LENOVO žigovi su tvrtke Lenovo. Pojmovi HDMI i HDMI High-Definition Multimedia
Interface zaštitni su znaci ili registrirani zaštitni znaci tvrtke HDMI Licensing LLC u SAD-u i drugim
državama. Svi ostali zaštitni znaci u vlasništvu su svojih vlasnika. © 2019 Lenovo.

Dodatak B. Zaštitni znaci 55

56 Vodič za korisnike i priručnik za održavanje hardvera za Lenovo V330-20ICB AIO
