Lenovo ThinkVision E24 User Manual

E24-10 Монитор с плоским экраном

Руководство пользователя Модель устройства: 61В7

Номер продукта

61B7-JAR6-WW

Первый выпуск (04, 2017)

Все права защищены. Изделия, данные, компьютерное программное обеспечение и сервисы LENOVO являются эксклюзивными частными разработками и продаются правительственным организациям в качестве коммерческих продуктов, как определено в параграфе 2.101 части 48 C. F. R. (Свода федеральных нормативных актов США), с ограниченными правами на использование, воспроизведение и разглашение. УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕННЫХ ПРАВАХ: ЕСЛИ продукты, данные, компьютерное программное обеспечение и сервисы поставляются согласно контракту Администрации общих служб «GSA», использование, воспроизведение и разглашение подлежат ограничениям, установленным согласно контракту № GS-35F-05925.

Содержание

Номер продукта .................................................................................................................................................................... i

Содержание ................................................................................................................................................................... ii

Информация по технике безопасности .................................................................................................................................. iii

Руководство по безопасности и техническому обслуживанию ............................................................................................. iv

Глава 1 Начало работы ......................................................................................................................................................... 1-1

Комплект поставки ........................................................................................................................................................... 1-1

Уведомление по использованию.................................................................................................................................... 1-1

Общие сведения по изделию .......................................................................................................................................... 1-2

Виды регулировки ......................................................................................................................................................... 1-2

Органы управления пользователя ............................................................................................................................ 1-2

Паз для троса с замком ............................................................................................................................................... 1-3

Установка монитора ......................................................................................................................................................... 1-3

Подключение и настройка монитора ........................................................................................................................ 1-3

Регистрация изделия .................................................................................................................................................... 1-6

Глава 2 Настройка и эксплуатация монитора ..................................................................................................................... 2-1

Комфорт и специальные возможности .......................................................................................................................... 2-1

Организация рабочего пространства ....................................................................................................................... 2-1

Расположение и обзор монитора .............................................................................................................................. 2-1

Основные советы по обеспечению здоровой рабочей среды ............................................................................ 2-2

Зрительное утомление ................................................................................................................................................ 2-2

Уменьшение синего света ........................................................................................................................................... 2-2

Сведения о специальных возможностях ................................................................................................................. 2-3

Настройка изображения монитора ................................................................................................................................ 2-4

Использование органов управления прямого доступа. ....................................................................................... 2-4

Использование органов управления экранного меню .......................................................................................... 2-4

Выбор поддерживаемого режима отображения .......................................................................................................... 2-7

Назначение функции управления питанием ................................................................................................................. 2-7

Уход за монитором .......................................................................................................................................................... 2-8

Демонтаж подставки монитора ...................................................................................................................................... 2-8

Комплект для настенного монтажа (поставляется отдельно) ...................................................................................... 2-8

Глава 3 Справочная информация ........................................................................................................................................ 3-1

Технические характеристики монитора ......................................................................................................................... 3-1

Устранение неполадок .................................................................................................................................................... 3-2

Настройка изображения вручную .................................................................................................................................. 3-3

Установка драйвера монитора вручную .................................................................................................................. 3-4

Информация о сервисном обслуживании ............................................................................................................... 3-6

Приложение A

Регистрация изделия ....................................................................................................................................................... A-1

Техническая поддержка через Интернет ....................................................................................................................... A-1

Техническая поддержка по телефону ............................................................................................................................. A-1

Приложение B

Информация о переработке ........................................................................................................................................... B-2

Сбор и переработка неиспользуемых компьютеров и мониторов Lenovo ...................................................... B-2

Утилизация компонентов компьютеров Lenovo ..................................................................................................... B-2

Товарные знаки ................................................................................................................................................................ B-3

Соответствие требованиям Турции ................................................................................................................................ B-4

Обслуживание и поддержка ................................................................................................................ A-1

Примечания ........................................................................................................................................... B-1

ii © Copyright Lenovo 2017

Информация по технике безопасности

Общие указания по технике безопасности

С рекомендациями по безопасной эксплуатации монитора можно ознакомиться на

сайте:

http://www.lenovo.com/safety

Перед выполнением работ по установке данного изделия ознакомьтесь с

приведенной информацией по технике безопасности.

Руководство по безопасности и техническому обслуживанию

Важная информация по технике безопасности

Входящий в комплект поставки шнур питания предназначен для эксплуатации с данным монитором. При использовании другого шнура источник питания и разъем должны быть совместимы с данным монитором.

ПРЕДУПРЕЖДЕНИЕ! Подключать монитор, компьютер и другое оборудование необходимо только к заземленной (с заземляющим контактом) сетевой розетке. Для снижения опасности поражения электрическим током и повреждения оборудования запрещается препятствовать работе заземляющего контакта шнура питания. Заземляющий контакт является важной мерой обеспечения безопасности.

ПРЕДУПРЕЖДЕНИЕ! В целях обеспечения безопасности сетевая розетка с заземлением, в которую вставлен шнур питания, должна быть расположена в зоне, свободной для доступа оператора, и на минимально возможном расстоянии от оборудования. Для отключения питания от оборудования вытаскивайте шнур питания из сетевой розетки, крепко держась за штепсель. Запрещается тянуть за шнур.

ОСТОРОЖНО! Для защиты монитора, а также компьютера следует подключать все шнуры питания компьютера и периферийных устройств (таких как монитор, принтер или сканер) к устройству защиты от перепадов напряжения, например к электрическому удлинителю с фильтром от перепадов напряжения или к источнику бесперебойного питания (ИБП). Не все электрические удлинители оснащены фильтром от перепадов напряжения. Удлинители, оснащенные таким фильтром, должны быть отмечены соответствующим образом. Следует использовать те сетевые фильтры, производители которых придерживаются политики замены оборудования, чтобы можно было заменить оборудование в случае отказа системы защиты от перепадов напряжения.

ОСТОРОЖНО! Для эксплуатации с данным оборудованием должен использоваться шнур питания, прошедший сертификацию. Должны также соблюдаться соответствующие государственные правила, действующие в отношении монтажа и (или) оборудования. Следует использовать сертифицированный шнур источника питания, толщина которого не меньше, чем у обычного гибкого шнура из ПВХ стандарта IEC 60227 (с обозначением H05VV-F 3G 0,75 мм2 или H05VVH2-F2 3G 0,75 мм2). Альтернативой может служить шнур из синтетической резины.

Правила техники безопасности

■ Следует использовать источник питания и разъемы, совместимые с настоящим монитором (согласно

обозначениям на этикетке и (или) паспортной табличке монитора).

■ Следует убедиться, что суммарный потребляемый ток изделий, подключенных к данной сетевой розетке, не превышает значения номинального тока для этой розетки, а суммарный потребляемый ток изделий, подсоединенных через шнур питания, не превышает номинального значения тока для этого шнура. Для определения номинального потребляемого тока (Amps или A) см. этикетку с электрическими характеристиками для каждого устройства.

■ Устанавливать монитор следует возле сетевой розетки, к которой возможен свободный доступ. Для отключения монитора необходимо крепко взяться за штепсель и вытащить его из розетки. Запрещается для отсоединения монитора тянуть за шнур.

■ Не допускается размещение каких-либо предметов на кабеле питания. Запрещается ходить по шнуру питания.

■ При использовании кронштейна VESA гнездо питания переменного тока должно быть обращено вниз. Запрещается

располагать его в других положениях.

Указания по эксплуатации

Для улучшения рабочих характеристик и продления срока службы монитора:

■ Не допускается открывать корпус монитора или пытаться проводить ремонт изделия самостоятельно. Если монитор не работает надлежащим образом, упал или был поврежден, обратитесь к авторизованному дилеру компанию Lenovo, в место, где было приобретено изделие, или в сервисный центр.

■ Регулировать следует только те органы управления, которые описаны в данных указаниях по работе.

■ Выключайте монитор, когда он не используется. Можно значительно увеличить срок службы монитора путем использования программ-заставок и выключения монитора, если он не используется.

■ Монитор должен находиться в помещении с хорошей вентиляцией. Не допускайте воздействия на него яркого света,

нагревания и влаги.

■ Пазы и отверстия в корпусе предназначены для вентиляции устройства. Не допускайте блокирования или перекрытия этих отверстий. Не допускайте попадания предметов в щели корпуса и другие отверстия.

■ Перед чисткой следует отсоединять кабель питания монитора от розетки. Запрещается использовать жидкие очистители

и аэрозоли.

■ Не допускайте падения монитора и не устанавливайте его на неустойчивую поверхность.

■ Для предотвращения появления царапин и повреждения монитора при отсоединении подставки уложите монитор лицевой стороной вниз на мягкой поверхности.

Очистка монитора

Монитор — это высокотехнологичное оптическое устройство, требующее особого ухода при очистке. Для очистки монитора выполните приведенные ниже действия.

1. Выключите компьютер и монитор.

2. Отсоедините кабель питания монитора от розетки перед чисткой.

ОСТОРОЖНО! Для очистки экрана и корпуса монитора запрещается использовать бензин, растворитель, аммиак и какие-либо летучие вещества. Эти химические вещества могут повредить монитор. Не допускается использование жидких очистителей и аэрозолей. Для очистки ЖК-экрана запрещается использовать воду.

3. Протрите экран чистой, мягкой и сухой тканью. Если требуется дополнительная очистка экрана, используйте специальный очиститель экранов с антистатическим эффектом.

4. Протрите корпус монитора. Для очистки корпуса используйте влажную ткань. Если требуется дополнительная очистка корпуса, используйте чистую ткань, смоченную изопропиловым спиртом.

5. Подсоедините монитор.

6. Включите монитор и компьютер.

iv © Copyright Lenovo 2017

Глава 1 Начало работы

Настоящее руководство пользователя содержит подробные инструкции по эксплуатации. Краткий обзор см. на плакате по установке.

Комплект поставки

В комплект поставки изделия должны входить перечисленные ниже предметы.

● Информационный листок

● Монитор с плоским экраном

● Кабель питания

● Аналоговый интерфейсный кабель

● Кабель DP

● Подставка монитора

● Основание монитора

Уведомление по использованию

Информация по настройке монитора приведена на рисунках ниже.

Примечание. Не прикасайтесь к экрану монитора. Экран представляет собой стекло и может быть

повреждено при небрежном обращении или чрезмерным давлении.

1. Положите монитор экраном вниз на мягкую плоскую поверхность.

2. Совместите сборный кронштейн подставки с монитором.

3. Вставляйте кронштейн в монитор до установки в нужном положении.

Примечание. Сведения по присоединению монтажного кронштейна VESA см. в параграфе

«Присоединение подставки монитора» на стр. 2-7.

Глава 1. Начало работы 1-1

Общие сведения по изделию

В данном разделе содержится информация по регулировке положения монитора, настройке органов пользовательского управления и использованию паза для троса с замком.

Виды регулировки

Наклон

Пример амплитуды наклона приведен на рисунке ниже.

Органы управления пользователя

На передней панели монитора расположены органы управления, используемые для регулировки изображения.

Сведения по работе с этими органами управления см. в параграфе «Регулировка изображения монитора» на стр. 2-3.

1-2 Руководство пользователя монитора с плоским экраном E24-10

Паз для троса с замком

Монитор оснащен пазом для троса с замком, паз расположен на задней панели монитора. Способ присоединения троса с замком приведен в инструкциях, поставляемых в комплекте с ним.

Установка монитора

В данном разделе содержится информация по установке монитора.

Подключение и настройка монитора

Примечание. Перед выполнением этой операции обязательно ознакомьтесь с информацией по

безопасности на стр. iv.

1. Выключите компьютер и все подключенные к нему устройства, извлеките вилку шнура

питания компьютера из розетки.

2. Подключите кабели в соответствии со значком внизу.

Глава 1. Начало работы 1-3

3. Подключите один конец кабеля DP к разъему DP сзади компьютера, а другой конец к разъему DP на мониторе. Компания Lenovo рекомендует пользователям, которым необходимо использование входа Display Port на их мониторе приобрести кабель «Lenovo

Display Port — Display Port 0A36537». www.lenovo.com/support/monitoraccessories

4. Подключите кабель аналогового сигнала к разъему D-SUB монитора, а другой конец к такому же разъему на задней панели компьютера.

5. Вставьте вилку шнура питания монитора в заземленную электрическую розетку.

Примечание. Для эксплуатации с данным оборудованием должен использоваться шнур

питания, прошедший сертификацию. Должны также соблюдаться соответствующие государственные правила, действующие в отношении монтажа и (или) оборудования. Следует использовать сертифицированный шнур источника питания, толщина которого не меньше, чем у обычного гибкого шнура из ПВХ стандарта IEC 60227 (с обозначением H05VV-F 3G 0,75 мм2 или H05VVH2-F2 3G 0,75 мм²). В качестве альтернативного шнура следует использовать гибкий шнур из синтетического каучука в соответствии со стандартом IEC 60245 (с обозначением H05RR-F 3G 0,75 мм²).

1-4 Руководство пользователя монитора с плоским экраном E24-10

6. Соберите провода вместе, как показано на рисунке ниже.

7. Включите монитор и компьютер.

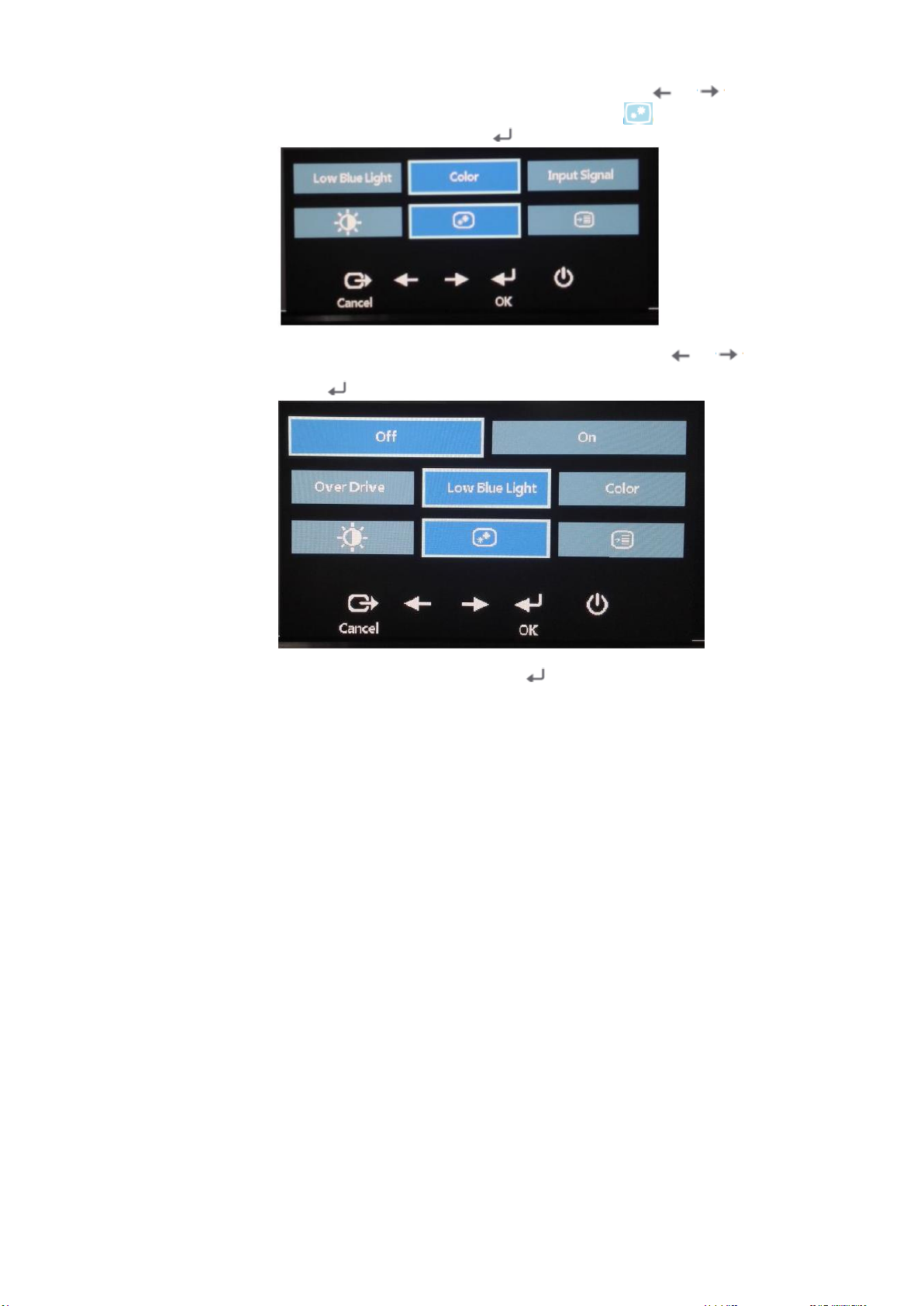

8. Нажмите и удерживайте 3 секунды, чтобы включить/выключить «Уменьшение синего

света».

Глава 1. Начало работы 1-5
