Para obtener consejos para ayudarle a utilizar su PC de forma segura, visite el sitio Web:
http://www.lenovo.com/safety
Before installing this product, read the Safety Information.
iii
Capítulo 1. Procedimientos iniciales
Esta guía del usuario contiene información detallada sobre el monitor de panel plano. Para
obtener información general resumida, consulte el Póster de configuración suministrado con el
monitor.
Contenido del paquete
El paquete del producto debe incluir los siguientes artículos:
•Póster de instalación
•Monitor de panel plano
able de alimentación
•C
•Cable DVI
•Cable de interfaz analógico
Aviso para el usuario
Para instalar el monitor, consulte las ilustraciones siguientes.
Nota: no toque el área de la pantalla del monitor. El área de la pantalla es de vidrio y se puede
dañar si se manipula sin cuidado o si se ejerce excesiva presión.
1. Tumbe con cuidado el monitor sobre una superficie
2. Ajuste el pie y la base al monitor.

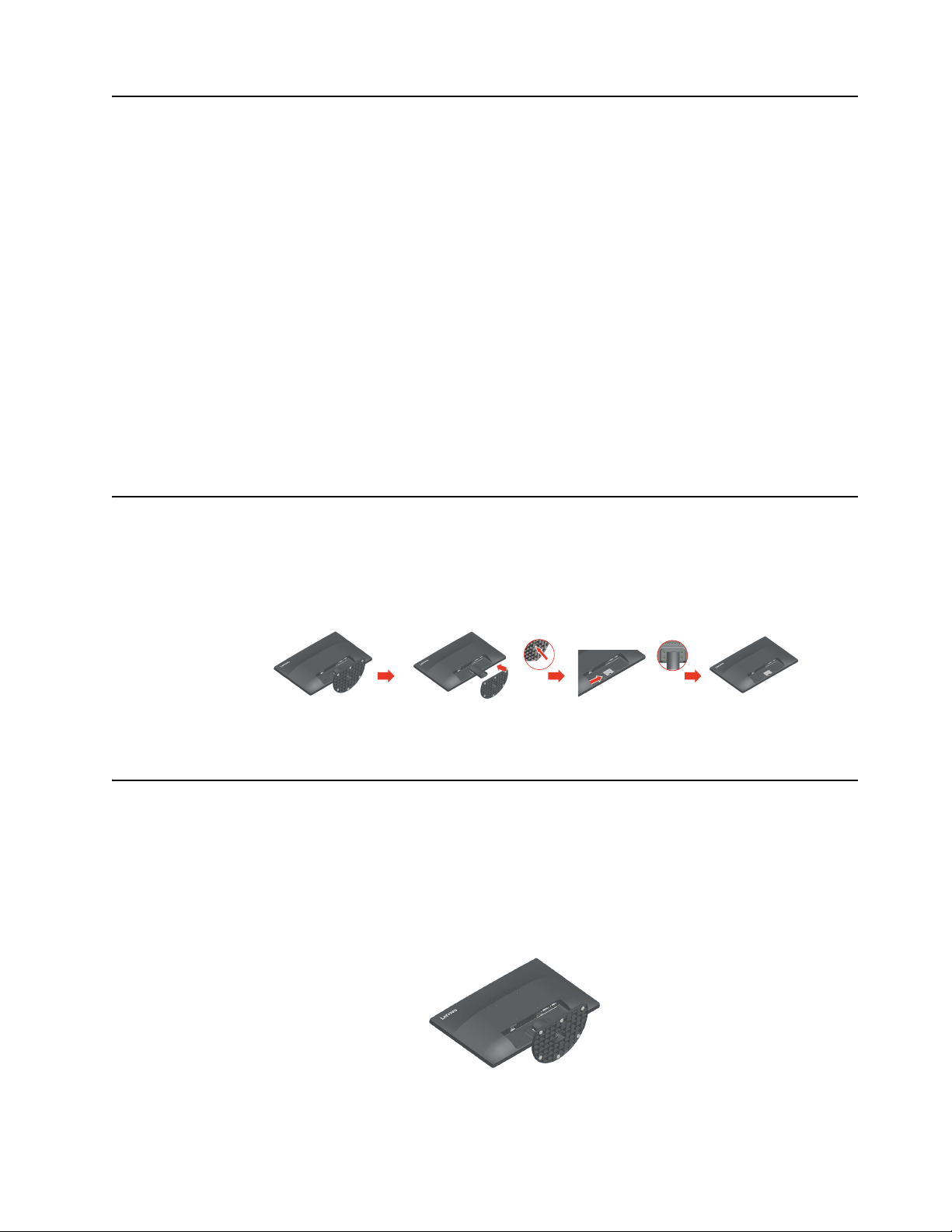

Nota: para acoplar el soporte VESA, consulte la sección "Instalación en pared (opcional)" en
la página 2-9.
plana.
Capítulo 1. 1-1
Información general del producto
Esta sección proporciona información sobre el ajuste de las posiciones del monitor, el
establecimiento de los controles de usuario y el uso de la ranura de bloqueo del cable.
Tipos de ajuste
Inclinación
Consulte la siguiente ilustración para ver un ejemplo de los límites de inclinación.
-5°22°
Controles del monitor
El monitor tiene controles en el panel frontal que se utilizan para ajustar la visualización.
Para obtener información sobre cómo utilizar estos controles, consulte la sección "Ajustar la
imagen del monitor" en la página 2-3.
Capítulo 1. 1-2
Ranura para el cable de seguridad
El monitor cuenta con una ranura de bloqueo del cable situada en la parte posterior de aquél
(en la posición inferior).
Capítulo 1. 1-3
Instalar el monitor
En esta sección se proporciona información sobre cómo instalar el monitor.
Conectar y poner a punto el monitor
Nota: asegúrese de leer la información de seguridad de la página iii antes de utilizar este
producto.
1. Apague su PC y todos los dispositivos que tenga conectados y desenchufe su cable de
2. Conecte los cables según se indica mediante el icono siguiente.
alimentación.
3. Inserte un extremo del cable de señal analógica
otro extremo en el equipo.
en el conector D-SUB del monitor y el
Capítulo 1. 1-4
Conecte el cable digital al conector DVI del monitor y el otro extremo a la parte posterior
4.
del ordenador.
5. Inserte el cable de alimentación en el monitor y, a continuación, enchufe dicho cable y el
de su PC en una toma de corriente eléctrica con toma de tierra.
Nota: debe utilizar un cable de alimentación homologado con este equipo. Se tendrán en
cuenta el sistema nacional en cuestión y/o las normativas de equipos. Tiene que ser un cable de
alimentación homologado no más ligero que el cable flexible de cloruro de polivinilo
convencional conforme a la norma IEC 60227 (designación H05VV-F 3G 0,75 mm2 o
H05VVH2-F2 3G 0,75 mm2). También se puede utilizar un cable flexible de goma sintética
conforme a la norma IEC 60245 (designación H05RR-F 3G 0,75 mm2).
6.
Encienda el monitor y su PC.
Capítulo 1. 1-5
Cuando instale el controlador del monitor, descargue el controlador que corresponde al
7.
modelo de su monitor desde la página web de Lenovo http://support.lenovo.com/docs/
E2224A. Consulte la sección “Manually Install Monitor Driver” [Instalar el controlador del
monitor de forma manual] para instalar el controlador.
Para optimizar la imagen del monitor, presione el botón Automatic Image Setup
8.
(Configuración automática de la imagen).
La configuración automática de la imagen requiere que el monitor haya estado en
funcionamiento durante al menos 15 minutos. Este requisito no es necesario para el
funcionamiento normal.
Nota: Si la configuración automática de la imagen no establece la imagen que prefiere,
configure la imagen manualmente. Consulte la sección "Configurar la imagen manualmente"
en la página 3-4.
Registrar su opción
Gracias por adquirir este producto de Lenovo™. Dedique unos minutos a registrar el
producto y a proporcionarnos la información que ayudará a Lenovo a proporcionarle un
mejor servicio en el futuro. Sus comentarios nos proporcionan una gran ayuda a la hora
de desarrollar productos y servicios importantes para el usuario y para desarrollar
mejoras formas de comunicación con Ud. Registre su producto en el siguiente sitio
Web: http://www.lenovo.com/register
Lenovo le enviará información y actualizaciones sobre su producto registrado a menos
que indique que no desea recibir más información en el cuestionario del sitio Web.
Capítulo 1. 1-6
Capítulo 2. Ajustar y utilizar el monitor
Esta sección proporciona información sobre el ajuste y uso del monitor.
Comodidad y accesibilidad
Una buena práctica de ergonomía es importante para obtener el máximo rendimiento de su
equipo personal y evitar molestias. Organice su lugar de trabajo y el equipo que utilice en
función de sus necesidades individuales del tipo de trabajo que realice. Además, utilice hábitos
de trabajo saludables para maximizar el rendimiento y comodidad mientras utiliza su PC. Para
obtener información detallada sobre cualquiera de estos temas, visite el sitio Web Healthy
Computing en: http://www.lenovo.com/healthycomputing/.
Organizar el área de trabajo
Utilice una superficie de trabajo con la altura apropiada y un área de trabajo despejada que le
permita trabajar con comodidad.
Organice su área de trabajo según la forma que tenga de utilizar los materiales y el equipo.
Mantenga el área de trabajo limpia y despejada para los materiales que utilice con frecuencia y
coloque los objetos que más suela utilizar, como por ejemplo el ratón de su PC o el teléfono, de
forma que llegue a ellos con facilidad.
La distribución y la configuración del equipo juegan un papel principal en la postura de
trabajo. En los temas siguientes se describe cómo optimizar la configuración del equipo para
lograr y mantener una buena postura de trabajo.
Ubicar el monitor
Coloque y ajuste el monitor de su PC para conseguir una cómoda visualización teniendo en
cuenta las siguientes consideraciones:
•Distancia de visión: las distancias de visión óptimas para los monitores oscilan entre 510
y 760 mm (20 a 30 pulgadas) aproximadamente y pueden variar en función de la luz
ambiental y la hora del día. Puede conseguir diferentes distancias de visión cambiando de
posición el monitor o modificando su postura o la posición de la silla. Utilice una distancia
de visión más cómoda para usted.
•Altura del monitor: coloque el monitor de forma que su cabeza y cuello se
una posición cómoda y neutra (vertical o erguida). Si el monitor no tiene ajustes para la
altura, puede colocar libros u otros objetos resistentes debajo de la base del mismo para
conseguir la altura deseada. Una pauta general es colocar el monitor de tal forma que la
parte superior de la pantalla se encuentre a la altura de los ojos o ligeramente por debajo
una vez se haya sentado cómodamente. No obstante, asegúrese de optimizar la altura del
monitor de forma que la línea entre sus ojos y el centro del monitor se ajuste a sus
preferencias visuales para conseguir una distancia visual y una visión cómodas cuando los
músculos de sus ojos se encuentren relajados.
•Inclinación: ajuste la inclinación del monitor para optimizar la apariencia del conteni
de la pantalla y conseguir una postura para la cabeza y el cuello en la que se encuentre más
cómodo.
•Posición general: coloque el monitor para evitar deslumbramientos y reflejos
pantalla debidos al exceso de iluminación o a la proximidad de las ventanas.
A continuación se indican algunas sugerencias para obtener una visión cómoda del monitor:
encuentren en
do
en la
Capítulo 2. 2-1
•Utilice la iluminación adecuada para el tipo de trabajo que realice.
•Utilice los controles de brillo y contraste (si dispone de ellos) para optimizar la imagen de
la pantalla en función de sus preferencias visuales.
•Mantenga la pantalla del monitor limpia de forma que pueda concentrar
de la misma.
Cualquier actividad visual concentrada y continua puede producir cansancio en los ojos.
Asegúrese de mirar periódicamente a otro lugar que no sea la pantalla del monitor y céntrese
en un objeto lejano para permitir que los músculos de los ojos se relajen. Si tiene alguna
pregunta sobre la fatiga ocular o la molestia visual, consulte a un oftalmólogo.
se en el contenido
Breves sugerencias sobre los hábitos saludables en el trabajo
La siguiente información es un resumen de algunos factores importantes que le ayudarán a
estar cómodo y ser productivo mientras utiliza su PC.
•La buena postura comienza con la disposición del equipo: la distribución del
trabajo y la disposición de su PC tienen un gran impacto en la postura que adopte mientras
utiliza el equipo. Asegúrese de optimizar la posición y orientación de su PC siguiendo las
sugerencias expuestas en la sección "Organizar el área de trabajo" en la página 2-1 de
forma que pueda mantener una postura cómoda y productiva Asimismo, asegúrese de
utilizar la funciones de ajuste de los componentes de su PC y del mobiliario de oficina de
forma que todo esté dispuesto conforme a sus necesidades actuales y futuras.
•Un cambio de postura mínimo puede ayudarle a evitar molestias: cuanto ma
tiempo pase sentado y trabajando con su PC, más importante será tener en cuenta la
postura de trabajo. No mantenga la misma postura durante prolongados períodos de
tiempo. Un ligero cambio de postura le ayudará a evitar posibles molestias. Lleve a cabo
los ajustes que sean necesarios con los que cuentan el mobiliario de oficina o el equipo
para cambiar de postura.
•Los descansos breves y periódicos ayudan a trabajar de forma saludable: dado
trabajo con PC es una actividad estática, es especialmente importante realizar breves
descansos. Cada cierto tiempo levántese de su sitio de trabajo, estírese, camine y beba un
poco de agua o deje de utilizar durante unos minutos su PC. Una breve pausa en el trabajo
proporciona al cuerpo un cambio de postura y ayuda a seguir trabajando cómoda y
productivamente.
área de
yor
que el
Información sobre accesibilidad
Lenovo es una empresa comprometida en proporcionar mayor acceso a la información
y a la tecnología a las personas discapacitadas. Con tecnologías para discapacitados, los
usuarios pueden obtener acceso a la información de la forma más apropiada en función
de su discapacidad. Algunas de estas tecnologías ya se proporcionan en el sistema
operativo; otras se pueden adquirir a través de proveedores o a través de la página Web
En esta sección se describen las funciones de control para ajustar la imagen del monitor.
Usar los controles de acceso directo
Los controles de acceso directo se pueden utilizar cuando no están activos los menús en
pantalla (OSD, On Screen Display).
Tabla 2-1. Controles de acceso directo
IconoControlDescripción
Input Change
(Cambiar entrada)
DDC-CI
Exit (Salir)Permite salir del menú
Image Setup
(Configuración de imagen)
Brightness (Brillo)Acceso directo al ajuste Brillo
Menu (Menú)Permite entrar en el menú
Conmuta la fuente de entrada de vídeo
Mantenga presionado este control durante 10 segundos
para habilitar o deshabilitar la función DDC-CI
Activa el ajuste de imagen automático
Capítulo 2. 2-3
Utilizar los controles del menú en pantalla (OSD)
Los controles de usuario, con los que puede ajustar la configuración, se pueden ver a través del
menú OSD.
Adjusts overall screen Brightness/Contrast
ExitOK
Para utilizar los controles:
1. Presione
2. Utilice los botones
presione
recorrer las distintas opciones utilizando los botones
presionando
realizar ajustes. Presione
para abrir el menú OSD principal.
o para recorrer los distintos iconos. Seleccione un icono y
para obtener acceso a la función en cuestión. Si hay un submenú, puede
o y, a continuación,
para seleccionar la función en cuestión. Utilice los botones o para
para guardar los cambios.
3. Presione para desplazarse hacia atrás por los submenús y salir del menú OSD.
4. Manten
ga presionado el botón
durante 10 segundos para bloquear el menú OSD. De
esta forma se evitarán ajustes accidentales en dicho menú. Mantenga presionado el botón
durante 10 segundos para desbloquear el menú OSD y poder realizar ajustes en el
mismo.
5. Hablita DDC/CI de form
a predeterminada. Utilice el botón Salir de OSD. Mantenga
presionado el botón durante 10 segundos para deshabilitar o habilitar la función
DDC/CI. El mensaje "DDC/CI disable (DDC/CI deshabilitado)" se mostrará en la
pantalla.
Capítulo 2. 2-4
Tabla 2-2. Funciones OSD
Icono del menú OSD
del menú principalSubmenúDescripción
Ajusta el brillo general de la
Brillo
Brillo / Contraste
Contraste
pantalla.
Ajusta la diferencia entre las
áreas claras y oscuras.
Mueve la imagen hacia
Posición horizontal
Posición de la imagen
Posición vertical
izquierda o derecha.
eve la imagen hacia arriba o
Mu
abajo.
Optimiza la imagen (tamaño, posición, fase y reloj).
Automática
Configuración de la
imagen
Optimiza la imagen manualmente. Consulte la sección
"Configurar la imagen manualmente" en la página 3-4.
Manual
•Reloj
•Fase
Ajusta la intensidad del rojo, verde y azul.
Propiedades de la
imagen
Color
Modalidad preestablecida
•Neutral
Azulado
•
•Rojizo
•
sRGB
Controles y ajustes
(DVI)
Igual que los
analógicos
Los controles
bloqueados no son
necesarios para la
entrada DVI
Igual que los
analógicos
Señal de entrada de
vídeo
Personalizada
•Rojo: permite aumentar o reducir la saturación de
'Rojo' de la imagen.
•Verde: permite aumentar o reducir la saturación de
'Verde' de la imagen.
•Azul: permite aumentar o reducir la saturación de
'Azul' de la imagen.
Este monitor acepta señales de vídeo a través de tres
conectores diferentes. La mayoría de los equipos de
escritorio utilizan un conector D-SUB. Seleccione la
opción digital en los controles OSD cuando utilice el
conector DVI.
- Selecciona VGA (analógico)
- Selecciona DVI (Digital)
Capítulo 2. 2-5
Tabla 2-2. Funciones OSD
Icono del menú OSD
del menú principalSubmenúDescripción
•Permite seleccionar el tipo de imagen con escala.
Escala
•RA original: misma relación de aspecto que la
señal de entrada
•Pantalla completa: permite expandir la imagen a
pantalla completa.
Muestra la resolución, cadencia de renovación y detalles
del producto.
Opciones
Información
Nota: esta pantalla no permite ningún cambio de
configuración.
Permite cambiar los idiomas de menú.
Idioma del menú
Nota: el idioma elegido solamente afecta al idioma de
los menús OSD. No afecta a ningún software que se
ejecute en su PC.
Ajusta la ubicación del menú.Igual que los
Posición del menú
Por omisión
La opción Predeterminada establece la posición
predeterminada.
Personalizada
•Horizontal: cambia la posición horizontal del menú
OSD.
•Vertical: cambia la posición vertical del menú
OSD.
Controles y ajustes
(DVI)
Igual que los
analógicos
Igual que los
analógicos
analógicos
Valores por omisión de
fábrica
Accesibilidad
•Cancelar
•Restablecer
Permite restablecer la configuración predeterminada de
fábrica del monitor.
Permite cambiar la tasa de repetición de botones y la
configuración del tiempo de espera del menú.
Cadencia de repetición de botones:
seleccione
o para cambiar.
•Desactivada
•Por omisión
•Lenta
Tiempo excedido del menú: permite establecer la
cantidad de tiempo que el menú OSD permanece activo
después de haber presionado un botón
.
Capítulo 2. 2-6
Seleccionar un modo de visualización compatible
El modo de visualización que utiliza el monitor viene controlado por su PC. Consulte por tanto
la documentación de su PC para obtener detalles sobre el modo de cambiar los modos de
visualización.
El tamaño, la posición y la forma de la imagen pueden cambiar cuando lo hace el modo de
visualización. Este comportamiento es normal y la imagen se puede reajustar utilizando los
controles de imagen y de configuración de imagen.
A diferencia de los monitores CRT, que requieren una alta tasa de actualización para minimizar
el parpadeo, la tecnología de panel LCD o plano está exenta de parpadeos de forma inherente.
Nota: si el sistema se ha utilizado previamente con un monitor CRT y está configurado
actualmente en un modo de visualización cuyo intervalo queda fuera de este monitor, puede
que tenga que volver a conectar el monitor CRT temporalmente hasta que haya configurado de
nuevo el sistema. La opción preferida es 1920 x 1080 a 60 Hz, que es el modo de visualización
de resolución nativa.
Los modos de visualización que figuran a continuación vienen optimizados de fábrica.
Tabla 2-3. Modos de visualización establecidos de fábrica
Temporización
640x35070Hz
640x480 60Hz, 72Hz,75Hz
720x400 70Hz
800x600 56Hz, 60Hz, 72Hz, 75Hz
832x624 75Hz
1024x768 60Hz, 70Hz, 75Hz
1152x864 75Hz
1280x1024 60Hz, 70Hz, 75Hz
Tasa de actualización (Hz)
1440x900 60Hz
1680x1050 60Hz
1920x1080 60Hz
Capítulo 2. 2-7
La administración de energía
La administración de energía es una función utilizada cuando su PC reconoce que no se está
utilizando el ratón ni el teclado durante un período de tiempo definido por el usuario. Se trata
de varios estados según se describe en la siguiente tabla.
Para obtener el rendimiento óptimo, apague el monitor cuando termine de trabajar o siempre
que piense que no lo va a utilizar durante un prolongado período de tiempo durante el día.
Tabla 2-4. Indicador de encendido
Indicador de
Estado
ActivadaVerdeEstándar
Espera/SuspensiónÁmbarEn blancoPresione una tecla
DesactivadaDesactivadaEn blancoPulsar el botón de
alimentaciónPantalla
Operación de
restablecimientoCertificación
o mueva el ratón.
La imagen puede
tardar en aparecer
unos instantes.
Nota: el modo de
espera también se
activa si no se
envía ninguna
imagen al monitor.
alimentación
La imagen puede
tardar en aparecer
unos instantes.
ENERGY STAR
ENERGY STAR
Capítulo 2. 2-8
Mantenimiento del monitor
Asegúrese de apagar la energía antes de realizar tareas de mantenimiento en el monitor.
No debe:
•Aplicar agua ni líquido directamente al monitor.
•Utilizar disolventes o sustancias abrasivas.
•Utilizar materiales de limpieza inflamables para limpiar el monitor ni ning
eléctrico.
•Tocar el área de la pantalla del monitor con objetos afilados o abrasivos. Este tipo de
contacto puede provocar daños irreparables en la pantalla.
•Utilizar ningún limpiador que contenga soluciones antiestáticas o aditivos similares. Si lo
hace, puede dañar la capa protectora del área de la pantalla.
Debe:
•Humedecer ligeramente un paño suave con agua y utilizarlo para limpiar
pantalla.
•Quitar las marcas de grasa o de los dedos con un paño húmedo y un poco de detergente no
abrasivo.
Separar la base y el pie del monitor
Paso 1: Coloque el monitor sobre una superficie plana y suave. En primer lugar quite el pie.
Paso 2: A continuación, afloje los cuatro tornillos de la bisagra y quite la base.
ún otro equipo
las tapas y la
Instalación en pared (opcional)
Consulte las instrucciones incluidas con el juego de instalación en pared. Para pasar de una
pantalla LCD instalada en el escritorio a una pantalla LCD instalada en la pared, realice el
siguiente procedimiento:
Paso 1: Compruebe que el botón de alimentación está en la posición de apagado y, a
continuación, desconecte el cable de alimentación.
Paso 2: Tumbe la pantalla LCD boca abajo sobre una toalla o una manta.
Capítulo 2. 2-9
Paso 3: Quite la base del monitor y consulte la sección "Separar la base y el pie del monitor".
Paso 4: Acople el soporte de montaje incluido en el kit de instalación en
pared compatible con
VESA (distancia de 100 mm x 100 mm) con los tornillos de instalación VESA M4 x 10 mm.
Paso 5: Acople la pantalla LCD a la pared siguiendo las instrucciones del kit de instalación en
pared.
Solamente para uso con el soporte de instalación en pared homologado por UL que tenga el
peso y la carga mínimos. 8 kg
Capítulo 2. 2-10
Capítulo 3. Información de referencia
Esta sección contiene especificaciones del monitor, instrucciones para instalar manualmente el
controlador del monitor e información sobre solución de problemas y servicio técnico.
Especificaciones del monitor
Tabla 3-1. Especificaciones del monitor para el modelo 60DA-HAR1-WW
DimensionesProfundidad
Altura
Anchura
PanelTamaño
Retroiluminación
Relación de aspecto
BaseInclinaciónIntervalo: -5° ~ 22°
Soporte VESAAdmitido
Imagen546,9 mm (21.5 pulgadas) Tamaño de la imagen
visualizable
Altura máxima
Anchura máxima
Densidad de píxeles
Entrada de alimentaciónVoltaje de alimentación
187,3 mm (7,37 pulgadas)
379,4 mm (14,94 pulgadas)
514,5 mm (20,26 pulgadas)
21.5 pulgadas
LED
16:9
100 mm x 100 mm (3,94 pulg. x
3,94 pulg.)
267,786 mm (10,54 pulgadas)
476,064 mm (18,74 pulgadas)
0,24795 mm (0,01 pulgadas)
90-264 VCA (100~240 VCA+/-10%)
Corriente de
alimentación máxima
Consumo de energía
Nota: las cifras de consumo
eléctrico se refieren al monitor
y a la fuente de alimentación
combinada.
Entrada de vídeo (analógica)Señal de entrada
Funcionamiento normal
Espera/Suspensión
Desactivada
Nota: sin USB, cámara
Web y altavoz externo
Horizontal
Vertical
Frecuencia de reloj
1,5 A
<25 W
<0,5 W (analógico), <0,5 W (digital)
<0,5 W a 100 Vca y 240 Vca
Unidad directa analógica de 75 ohmios y
0,7V
1920 píxeles (máx.)
1080 líneas (máx.)
205 MHz
Capítulo 3. 3-1
Tabla 3-1. Especificaciones del monitor para el modelo 60DA-HAR1-WW
Entrada de vídeo (DVI)Interfaz
Señal de entrada
Horizontal
Vertical
Frecuencia de reloj
ComunicacionesDDC VESAIC
Modos de visualización
Frecuencia horizontal30 kHz - 83 kHz
admitidos
Frecuencia vertical50 Hz - 75 Hz
Resolución nativa1920 x 1080 a 60 Hz
TemperaturaEn funcionamiento
Almacenamiento
Transporte
DVI
TMDS VESA (Panel Link™)
1920 píxeles (máx.)
1080 líneas (máx.)
165 MHz
0° a 45 ° C (32° a 113 ° F)
-20° a 60 ° C (-4° a 140 ° F)
-20° a 60 ° C (-4° a 140 ° F)
HumedadEn funcionamiento
Almacenamiento
Transporte
10% a 80% sin condensación
5% a 95% sin condensación
5% a 95% sin condensación
Capítulo 3. 3-2
Solucionar problemas
Si tiene algún problema al configurar o utilizar el monitor, es posible que pueda solucionarlo
usted mismo. Antes de llamar a su proveedor o a Lenovo, intente llevar a cabo las acciones
propuestas según el problema que se le presente.
Tabla 3-2. Solucionar problemas
ProblemaCausa posibleAcción propuestaReferencia
Las palabras "Out
of Range (Fuera
del intervalo)"
aparecen en la
pantalla y el
indicador de
encendido
parpadea en color
blanco.
El sistema está
establecido en un modo
de visualización que no
admite el monitor.
Si está reemplazando un
monitor antiguo, vuelva a
conectarlo y ajuste el modo
de visualización para que se
encuentre dentro del
intervalo especificado para
el nuevo monitor.
Si utiliza un sistema
Windows, reinicie el sistema
en el modo a prueba de
fallos y, a continuación,
seleccione un modo de
visualización compatible
para su PC.
Si estas opciones no
funcionan, póngase en
contacto con el Centro de
soporte técnico.
"Seleccionar un modo
de visualización
compatible" en la
página 2-7
La calidad de la
imagen es
inaceptable.
El indicador de
encendido no está
iluminado y no
hay imagen.
La pantalla está en
blanco y el
indicador de
encendido está
iluminado en color
ámbar.
El cable de señal de
vídeo no está bien
conectado al monitor o
al sistema.
La configuración del
color puede ser
incorrecta.
No se realizó la función
de configuración
automática de la
imagen.
•El conmutador de
encendido del
monitor está en la
posición de
apagado.
•El cable de
alimentación está
suelto o
desconectado.
•La toma de
corriente eléctrica
no tiene corriente.
El monitor se encuentra
en el modo de espera o
suspensión.
Asegúrese de que el cable
de señal está perfectamente
enchufado al sistema y al
monitor.
Seleccione otra
configuración de color en el
menú OSD.
Lleve a cabo la
configuración automática de
la imagen.
•Asegúrese de que el
cable de alimentación
está correctamente
conectado.
•Asegúrese de que la
toma de corriente
eléctrica tiene
corriente.
•Encienda el monitor.
•Intente utilizar otro
cable de alimentación.
•Intente utilizar otra
toma de corriente
eléctrica.
•Presione cualquier tecla
del teclado o mueva el
ratón para restaurar el
funcionamiento.
•Compruebe la
configuración de las
opciones de energía de
su PC.
"Conectar y poner a
punto el monitor" en la
página 1-4
"Ajustar la imagen del
monitor" en la página
2-3
"Ajustar la imagen del
monitor" en la página
2-3
"Conectar y poner a
punto el monitor" en la
página 1-4
"La administración de
energía" en la página
2-8
Capítulo 3. 3-3
Tabla 3-2. Solucionar problemas
ProblemaCausa posibleAcción propuestaReferencia
El indicador de
alimentación se
ilumina en ámbar
pero no hay
imagen.
Uno o varios
píxeles aparecen
sin color.
•Líneas de
texto o
imagen
borrosas.
•Líneas
horizontales o
verticales en
la imagen.
El cable de señal de
vídeo está suelto o
desconectado del
sistema o el monitor.
El brillo y el contraste
del monitor está
establecidos en sus
valores mínimos.
Se trata de una
característica de la
tecnología LCD y no de
un defecto del panel
LCD.
•La configuración
de imagen no se ha
optimizado.
•No se ha
optimizado la
configuración de
las propiedades de
la pantalla del
sistema.
Asegúrese de que el cable
de vídeo está conectado
correctamente al sistema.
Ajuste el brillo y el
contraste en el menú OSD.
Si el número de píxeles sin
color es superior a 5,
póngase en contacto con el
Centro de soporte técnico.
Ajuste la configuración de
resolución del sistema para
que coincida con la
resolución nativa de este
monitor: 1920 x 1080 a 60
Hz.
Lleve a cabo la
configuración automática de
la imagen. Si la
configuración automática de
la imagen no resuelve el
problema, realice la
configuración manual.
Cuando trabaje con la
resolución, puede encontrar
mejoras adicionales
ajustando el valor de los
puntos por pulgadas (PPP)
del sistema.
"Conectar y poner a
punto el monitor" en la
página 1-4
"Ajustar la imagen del
monitor" en la página
2-3
Apéndice A"Atención
al cliente y soporte
técnico" en la página
A-1
"Ajustar la imagen del
monitor" en la página
2-3
"Seleccionar un modo
de visualización
compatible" en la
página 2-7
Consulte la sección
Opciones avanzadas de
las propiedades de
visualización del
sistema.
Configurar la imagen manualmente
Si la configuración automática de la imagen no establece la imagen que prefiere, configure la
imagen manualmente.
Nota: deje el monitor encendido durante unos 15 minutos para que se caliente.
1. Presione el botón
2. Utilice los botones o para seleccionar y presione el botón para obtener acceso
al menú seleccionado.
3. Utilice los botones o para seleccionar manual y presione para acceder.
4. Utilice los botones
•Clock (Reloj) (frecuencia de píxel) ajusta el número de píxeles explorados por
barrido horizontal. Si la frecuencia no es correcta, la pantalla mostrará bandas
verticales y el ancho de la imagen no será el correcto.
•Phase (Fase) ajusta la fase de la señal del reloj de píxeles. Con un ajuste de fase
incorrecto la imagen presentará alteraciones horizontales.
5. Cuando la imagen ya no parezca distorsionada, guarde los ajustes Reloj y la Fase.
6. Presione
para abrir el menú OSD.
situado en la parte inferior del monitor para abrir el menú OSD.
o para seleccionar el ajuste Clock (Reloj) y Phase (Fase).
Capítulo 3. 3-4
Instalar manualmente el controlador del monitor
A continuación se muestran unos pasos para instalar manualmente el controlador del
monitor en Microsoft Windows 7, Microsoft Windows 8/8.1 y Mic/rosoft Windows 10.
Instalar el controlador del monitor en Windows 7
Para utilizar la función Plug and Play de Microsoft Windows 7, realice el siguiente
procedimiento:
1. Apague su PC y todos los dispositivos conectados.
2. Asegúrese de que el monitor está correctamente conectado.
3. Apague el monitor y, a continuación, la unidad del sistema. Deje que el equipo inicial
sistema operativo Windows 7.
Desde la página web de Lenovo http://support.lenovo.com/docs/E2224A, busque el
4.
controlador correspondiente a su monitor y descárguelo en el PC conectado a dicho monitor
(por ejemplo, un sistema de escritorio).
Abra la ventana Display Properties (Propiedades de pantalla) haciendo clic en el icono
5.
Start (Inicio), Control Panel (Panel de control) y Hardware and Sound (Hardware y
sonido) y, a continuación, haciendo clic en el icono Display (Pantalla).
Haga clic en la ficha Change the display settings (Cambiar configuración de pantalla).
6.
Haga clic en el icono Advanced Settings (Configuraciónavanzada).
7.
Haga clic en la ficha Monitor.
8.
Haga clic en el botón Properties (Propiedades).
9.
Haga clic en la ficha Driver (Controlador).
10.
Haga clic en Update Driver (Actualizar controlador) y, a continuación, en Browse the
11.
computer to find the driver program (Buscar software de controlador en el equipo).
Seleccione Pick from the list of device driver program on the computer (Elegir en
12.
una lista de controladores de dispositivo en el equipo).
Haga clic en el botón Hard Disk (Tengo el disco). Al hacer clic en el botón Browse
13.
(Explorar), podrá explorar y navegar a la siguiente ruta:
X:\Monitor Drivers\Windows 7
(donde X indica "la carpeta en la que está guardado el controlador descargado"
(por ejemplo, el escritorio)).
Seleccione el archivo "lene2224a.inf" y haga clic en el botón Open (abrir). Haga clic en
14.
el botón OK (Aceptar).
En la nueva ventana, seleccione LEN E2224A y haga clic en Next (Siguiente).
15.
Una vez que se haya finalizada la instalación, elimine todos los archivos descargados y
16.
cierre todas las ventanas.
17.
Reinicie el sistema. El sistema seleccionará automáticamente la tasa máxima de
actualización y los perfiles de coincidencia de colores correspondientes.
Nota: en monitores LCD, a diferencia de las pantallas CRT, una tasa de actualización más
rápida no mejora la calidad de visualización. Lenovo recomienda el uso de una resolución de
1920 x 1080 con una tasa de actualización de 60 Hz o una resolución de 640 x 480 con una tasa
de actualización de 60 Hz.
Capítulo 3. 3-5
Instalar el controlador del monitor en Windows 8/8.1
Para utilizar la función Plug and Play de Microsoft Wind
1. Apague su PC y todos los dispositivos conectados.
2. Asegúrese de que el monitor está correctamente conectado.
3. Apague el monitor y, a continuación, la unidad del sistema. Deje que el equipo inicial
sistema operativo Windows 8/8.1.
Desde la página web de Lenovo http://support.lenovo.com/docs/E2224A, busque el
4.
controlador correspondiente a su monitor y descárguelo en el PC conectado a dicho monitor
(por ejemplo, un sistema de escritorio).
En el Desktop (Escritorio), mueva el ratón a la esquina inferior derecha de la pantalla,
5.
ows 8/8.1, realice el siguiente procedimiento:
elija Setting (Configuración), haga doble clic en Control Panel (Panel de control), haga
doble clic en el icono Hardware and Sound (Hardware y sonido) y, por último, en
Display (Pantalla).
Haga clic en la ficha Change the display settings (Cambiar configuración de pantalla).
6.
Haga clic en el icono Advanced Settings (Configuraciónavanzada).
7.
Haga clic en la ficha Monitor.
8.
Haga clic en el botón Properties (Propiedades).
9.
Haga clic en la ficha Driver (Controlador).
10.
Haga clic en Update Driver (Actualizar controlador) y, a continuación, en Browse the
11.
computer to find the driver program (Buscar software de controlador en el equipo).
Seleccione Pick from the list of device driver program on the computer (Elegir en
12.
una lista de controladores de dispositivo en el equipo).
Haga clic en el botón Hard Disk (Tengo el disco). Al hacer clic en el botón Browse
13.
(Explorar), podrá explorar y navegar a la siguiente ruta:
X:\Monitor Drivers
(donde X indica "la carpeta en la que está guardado el controlador descargado"
(por ejemplo, el escritorio)).
Seleccione el archivo "lene2224a.inf" y haga clic en el botón Open (abrir). Haga clic en
14.
el botón OK (Aceptar).
\Windows 8&8.1
En la nueva ventana, seleccione LEN E2224A y haga clic en Next (Siguiente).
15.
Una vez que se haya finalizada la instalación, elimine todos los archivos descargados y
16.
cierre todas las ventanas.
17.
Reinicie el sistema. El sistema seleccionará automáticamente la tasa máxima de
actualización y los perfiles de coincidencia de colores correspondientes.
Nota: en monitores LCD, a diferencia de las pantallas CRT, una tasa de actualización más
rápida no mejora la calidad de visualización. Lenovo recomienda el uso de una resolución de
1920 x 1080 con una tasa de actualización de 60 Hz o una resolución de 640 x 480 con una tasa
de actualización de 60 Hz.
Capítulo 3. 3-6
Instalar el controlador del monitor en Windows 10
Para utilizar la función Plug and Play de Microsoft Windows 10, realice el siguiente
procedimiento:
1. Apague su PC y todos los dispositivos conectados.
2. Asegúrese de que el monitor está correctamente conectado.
3. Apague el monitor y, a continuación, la unidad del sistema. Deje que el equipo inicial
sistema operativo Windows 10.
En el sitio Web de Lenovo http://support.lenovo.com/docs/E2224A, busque el
4.
controlador de monitor correspondiente y descárguelo en el equipo al que está conectado
dicho monitor (como por ejemplo un equipo de sobremesa).
5. En el Escritorio, mueva el ratón a la esquina inferior izquierda de la pantalla, haga clic con
el botón secundario en Control Panel (Panel de control), haga doble clic en el icono
Hardware and Sound (Hardware y sonido) y, por último, en Display (Pantalla).
6. Haga clic en la ficha Change the display settings (Cambiar configuración de pantalla).
7. Haga clic en el icono Advanced Settings (Configuraciónavanzada).
8. Haga clic en la ficha Monitor.
9. Haga clic en el botón Properties (Propiedades).
10. Haga clic en la ficha Driver (Controlador).
11. Haga clic en Update Driver (Actualizar controlador) y, a continuación, en Browse thecomputer to find the driver program (Buscar software de controlador en el equipo).
12. Seleccione Pick from the list of device driver program on the computer (Elegir enuna lista de controladores de dispositivo en el equipo).
13. Haga clic en el botón Hard Disk (Disco duro). Haciendo clic en el botón Browse
(Examinar), examine y diríjase a la siguiente ruta:
X:\Monitor Drivers\Windows 10
(donde X indica la "carpeta en la que está almacenado el controlador descargado" (como
un ordenador de escritorio)).
Seleccione el archivo "lene2224a.inf" y haga clic en el botón Open (Abrir). Haga clic en
14.
el botón OK (Aceptar)
En la ventana nueva, seleccione LEN E2224A haga clic en Next (Siguiente).
15.
16. Después de que se complete la instalación, elimine todos los archivos descargados y cierre
todas las ventanas.
17. Reinicie el sistema. El sistema seleccionará automáticamente la tasa máxima de
actualización y los perfiles de coincidencia de colores correspondientes.
Nota: en monitores LCD, a diferencia de las pantallas CRT,
rápida no mejora la calidad de visualización. Lenovo recomienda el uso de una resolución de
1920 x 1080 con una tasa de actualización de 60 Hz o una resolución de 640 x 480 con una tasa
de actualización de 60 Hz.
.
una tasa de actualización más
Obtener más ayuda
Si sigue sin poder resolver el problema, póngase en contacto con el Centro de servicio técnico
de Lenovo. Para obtener más información acerca del centro de soporte técnico, consulte el
Apéndice A"Atención al cliente y soporte técnico" en la página A-1
Capítulo 3. 3-7
Información de asistencia técnica
Responsabilidades del cliente
La garantía no se aplica a un producto dañado por accidente, mal uso, abuso, instalación
inadecuada, utilización contraria a las especificaciones e instrucciones del producto, desastre
natural o personal o alteraciones, reparaciones o modificaciones no autorizadas.
A continuación se muestran algunos ejemplos de mal uso o abuso no cubiertos por la garantía:
•Imágenes quemadas en la pantalla de un monitor CRT. La imagen quemada se puede
evitar utilizando un protector de pantalla en movimiento o la función de administración de
energía.
•Daño físico provocado a cubiertas, carcasas, base y cables.
•Arañazos o perforaciones en las pantallas de los monitores.
Componentes de servicio
LossiguientescomponentessonutilizadosporelserviciotécnicodeLenovooporproveedores
autorizados de Lenovo para cumplir la garantía del cliente. Los componentes se utilizan
únicamente para servicio técnico. La siguiente tabla muestra información para el modelo
60DA-HAR1-WW.
Tabla 3-3. Lista de piezas de repuesto
NÚMERO DE SERIE
DE LA UNIDAD
REEMPLAZABLE
DE CAMPO (FRU,
FIELD
REPLACEABLE UNIT)
00PC061
00PC062
00PC063
00PC064
DESCRIPCIÓNModelo o tipo de
máquina (MTM,
Machine Type Model)
Monitor FRU-Modelo
LTPS panorámico
E2224
Cable analógico ancho
E2224 (1,8 m, RoHS)
Cable DVI ancho
E2224 (1,8 m, RoHS)
Pie y base FRU-Modelo
LTPS panorámico
E2224
60DA
60DA
60DA
60DA
COLOR
Raven Black
Raven Black
Raven Black
Raven Black
Capítulo 3. 3-8
Apéndice A Atención al cliente y soporte técnico
La siguiente información describe el soporte técnico disponible para el producto durante el
período de garantía o a lo largo de la vida del mismo. Consulte la información sobre la
Garantía limitada de Lenovo para obtener una explicación completa de los términos de la
garantía de Lenovo.
Registrar su opción
Regístrese para recibir actualizaciones sobre el servicio de atención al cliente y soporte
técnico, así como accesorios y contenido gratuitos y con descuento para PC. Vaya a la
siguiente página Web: http://www.lenovo.com/register
Soporte técnico en línea
El soporte técnico en línea está disponible durante el período de vida útil de un producto en la
siguiente página Web: http://www.lenovo.com/support
Durante el período de garantía también se proporciona asistencia para sustituir el producto o
cambiar componentes defectuosos. Además, si su opción está instalada en un equipo de
Lenovo, puede tener derecho a un servicio de garantía in situ. El representante de soporte
técnico de Lenovo puede ayudarle a determinar la mejor alternativa.
Soporte técnico telefónico
El Centro de soporte técnico de atención al cliente ofrece un servicio de soporte técnico para la
instalación y configuración, disponible durante los 90 días siguientes a la retirada de la opción.
Después de ese período de tiempo, el servicio de soporte técnico se cancela, pero puede volver
a estar disponible por una determinada tarifa, lo que Lenovo estime más oportuno. También
hay un servicio de soporte técnico adicional disponible por una tarifa nominal.
Antes de contactar con el representante de soporte técnico de Lenovo, tenga la siguiente
información a mano: Nombre y número de la opción, número de serie y manual, el texto exacto
del mensaje de error, la descripción del problema y la información de configuración del
hardware y software del sistema.
Es posible que el representante de servicio técnico desee hablar con usted mientras se
encuentra delante de su equipo en relación al problema durante la llamada.
Los números de teléfono están sujetos a cambios sin previo aviso. En la siguiente página Web
puede encontrar la lista de teléfonos más actu
http://www.lenovo.com/support/phone
País o regiónNúmero de teléfono
Argentina 0800-666-0011
(Español, inglés)
Australia 1-800-041-267
(Inglés)
Austria 0810-100-65 (teléfono4 local)
(Alemán)
al para el servicio de soporte técnico de Lenovo:
BélgicaServicio y soporte de garantía: 02-339-36-11
(Holandés y francés)
Bolivia 0800-10-0189
(Español)
Apéndice A A-1
País o regiónNúmero de teléfono
Brasil Llamadas realizadas dentro de la región de Sao Paulo: 11-3889-8986
Llamadas realizadas fuera de la región de Sao Paulo: 0800-701-4815
(Portugués)
(Inglés, malayo)
Eslovaquia ThinkStation y ThinkServer: 421-2-4954-5555
Eslovenia 386-1-2005-60
(Esloveno)
España 34-917-147-833
(Español)
Sri Lanka 9477-7357-123 (Sumathi Information Systems)
(Inglés)
Suecia Servicio y soporte de garantía: 077-117-1040
(Sueco)
Suiza Servicio y soporte de garantía: 0800-55-54-54
(Alemán, francés, italiano)
Taiwán 0800-000-702
(Mandarín)
Tailandia 001-800-4415-734
(+662) 787-3067 (se aplican cargos estándares)
(Tailandés, inglés)
Turquía 444-04-26
(Turco)
Reino Unido Soporte de garantía estándar: 03705-500-900 (tarifa local)
Soporte de garantía estándar: 08705-500-900
(Inglés)
Estados Unidos1-800-426-7378
(Inglés)
Uruguay 000-411-005-6649
(Español)
Venezuela 0-800-100-2011
(Español)
Vietnam 120-11072 (número gratuito)
84-8-4458-1042 (se aplican cargos estándares)
(Vietnamita, inglés)
Apéndice A A-4
Apéndice B. Avisos
Lenovo puede que no ofrezca los productos, servicios o funciones descritos en este documento
en todos los países. Póngase en contacto con el representante de Lenovo para obtener
información sobre los productos y servicios actualmente disponibles en su zona. Cualquier
referencia a un producto, programa o servicio de Lenovo no significa ni implica que solamente
se pueda utilizar dicho producto, programa o servicio de Lenovo. Se puede utilizar en su lugar
cualquier producto, programa o servicio funcionalmente equivalente que no infrinja ningún
derecho de propiedad intelectual de Lenovo.
No obstante, es responsabilidad del usuario evaluar y comprobar el funcionamiento de
cualquier otro producto, programa o servicio.
Lenovo puede tener patentes o aplicaciones de patentes pendientes que cubran el contenido
descrito en este documento. El contenido de este documento no otorga ninguna licencia a estas
patentes. Puede enviar preguntas sobre licencias y por escrito a:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
EE.UU.
Atención: Director de licencias de Lenovo
LENOVO PROPORCIONA ESTA PUBLICACIÓN “COMO ESTÁ” SIN NINGUNA
GARANTÍA DE NINGÚN TIPO, NI EXPRESA NI IMPLÍCITA, INCLUIDAS, PERO SIN
LIMITARSE A, LAS GARANTÍAS IMPLÍCITAS DE NO INCUMPLIMIENTO,
COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. Algunas
jurisdicciones no permiten la renuncia de garantías expresas o implícitas en ciertas
transacciones, por lo que es posible que esta garantía no se le aplique.
Esta información podría incluir imprecisiones técnicas o errores tipográficos. Periódicamente
se realizan cambios en la información aquí contenida; estos cambios se incorporarán en nuevas
ediciones de la publicación. Lenovo puede llevar a cabo mejoras y/o cambios en los productos
y/o programas descritos en esta publicación en cualquier momento y sin previo aviso.
Los productos descritos en este documentos no están pensados para usarse en implantaciones
ni en otras aplicaciones de ayudan a mantener la vida en las que el malfuncionamiento puede
provocar daños personales. La información contenida en este documento no afecta a las
especificaciones ni garantías del producto ni las cambia. Nada de este documento funcionará
como licencia o inmunidad expresa o implícita bajo los derechos de propiedad intelectual de
Lenovo o de terceros. Toda la información contenida en este documento se obtuvo en entonos
específicos y se presenta como ilustración. El resultado obtenido en otros entornos operativos
puede variar.
Lenovo puede utilizar o distribuir cualquier información que proporcione el usuario de la
forma que crea apropiada sin incurrir en ninguna obligación hacia usted.
Cualquier referencia en esta publicación a sitios Web que no sean de Lenovo solamente se
proporciona por comodidad y de ninguna manera sirve como aprobación de dichos sitios Web.
Los materiales de dichos sitios Web no forman parte de los materiales de este producto de
Lenovo y usted asume el riesgo de utilizarlos.
Todos los datos de rendimiento aquí contenidos se determinaron en un entorno controlado. Por
tanto, el resultado obtenido en otros entornos operativos puede variar considerablemente.
Algunas mediciones se pueden haber realizado en sistemas en un nivel de desarrollo y no se
garantiza que estas mediciones vayan a ser las mismas en sistemas generalmente disponibles.
Por tanto, algunas mediciones se pueden haber estimado por extrapolación. Los resultados
reales pueden variar. Los usuarios de este documento deben comprobar los datos aplicables
para su entorno específico.
Apéndice B. B-1
Información sobre reciclaje
Lenovo anima a los usuarios de equipos de tecnología de la información (TI) a reciclar de
forma responsable dichos equipos cuando ya no los necesiten. Lenovo ofrece varios programas
y servicios para ayudar a los propietarios de equipos a reciclar sus productos de TI. Para
obtener información sobre el reciclaje de productos de Lenovo, vaya a:
Recolectar y reciclar un equipo o monitor de Lenovo en desuso
Si es un empleado de una compañía y necesita deshacerse de un equipo o monitor de Lenovo
que pertenezca a dicha compañía, debe hacerlo conforme a la Ley de Promoción del Uso
Eficiente de Recursos. Los equipos y monitores se categorizan como basura industrial y se
deben ser desechados adecuadamente por una empresa de residuos industriales certificada por
el gobierno local. Conforme a Ley de Promoción del Uso Eficiente de Recursos, Lenovo
Japan, a través de sus Servicios de recolección y reciclaje de PCs, prevé la recolección, la
reutilización y el reciclaje de los equipos y monitores en desuso. Para obtener detalles, visite el
sitio Web de Lenovo en www.ibm.com/jp/pc/service/recycle/pcrecycle/. De conformidad con
la Ley de Promoción del Uso Eficiente de Recursos, el fabricante inició la recolección y el
reciclaje de equipos y monitores domésticos el 1 de octubre de 2003. Este servicio se
proporciona gratuitamente para equipos domésticos vendidos después del 1 de octubre de
2003. Para obtener detalles, visite el sitio Web de Lenovo:
www.ibm.com/jp/pc/service/recycle/personal/.
Desecho de componentes de equipos de Lenovo
Algunos productos de equipos de Lenovo vendidos en Japón pueden tener componentes que
contienen metales pesados u otras sustancias perjudiciales para el medioambiente. Para
deshacerse adecuadamente de los componentes en desuso, como por ejemplo una placa de
circuito impreso o una unidad, emplee los métodos descritos anteriormente para recolectar y
reciclar un equipo o monitor en desuso.
Marcas comerciales
Los siguientes términos son marcas comerciales de Lenovo en Estados Unidos, en otros países
o en ambos:
Lenovo
El logotipo de Lenovo
ThinkCenter
ThinkPad
ThinkVision
Microsoft, Windows y Windows NT son marcas comerciales del grupo de compañías de
Microsoft.
Otros nombres de compañías, productos o servicios pueden ser marcas comerciales o de
servicios de otros propietarios.
Apéndice B. B-2
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
