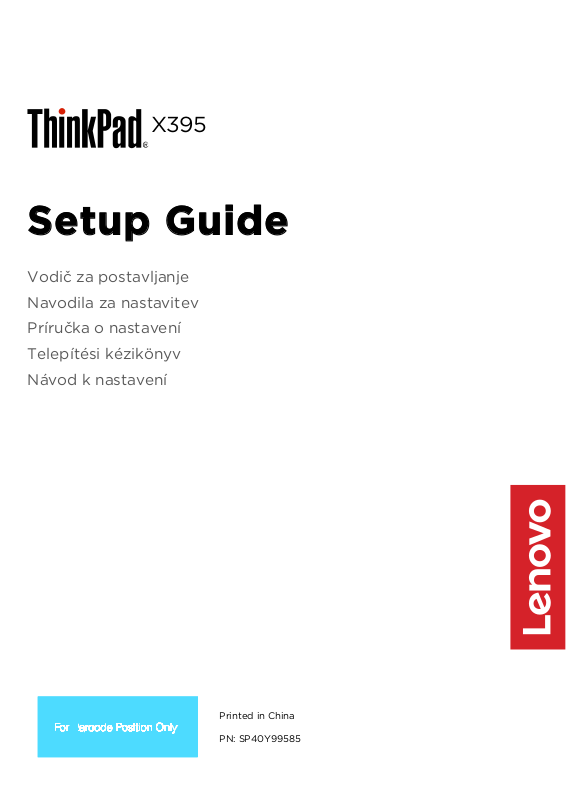

Lenovo ThinkPad X395 Setup Guide [cs, hr, hu, sk, sl]

X395

Setup Guide

Vodič za postavljanje

Navodila za nastavitev
Príručka o nastavení
Telepítési kézikönyv
Návod k nastavení

Printed in China

PN: SP40Y99585

Unpack

Sadržaj pakiranja I Odpakirajte I Obsah balenia I Kicsomagolás I
Vybalení

* ThinkPad Ethernet

Extension Adapter
Gen 2

* Lenovo USB-C to

VGA Adapter

* Lenovo HDMI to VGA

Adapter

* Lenovo USB-C to

DisplayPort Adapter

* For selected models I Na odabranim modelima I Za izbrane modele I

Pri vybratých modeloch I Bizonyos modellek esetén I Pro vybrané modely

Initial Setup

Početno postavljanje I Začetna nastavitev I Úvodné nastavenie I
Kezdeti beállítások I Úvodní nastavení

Overview

HDMIHDMI

5

6
7

8

9

11

15

16

17

12

10

13

14

3 34 2

3

1 3

2

19
18

20

Pregled I Pregled I Prehľad I Áttekintés I Přehled

* 1. Infrared camera
* 2. ThinkShutter
* 3. Microphones
* 4. Camera
* 5. Multi-touch screen

6. Power button

7. Security-lock slot

8. Always On USB 3.1 connector
Gen 1

9. TrackPoint pointing stick

Fingerprint reader

* 10.
*

For selected models

Read the statement on USB transfer rate in the User Guide. Refer to the Safety and

Warranty Guide for accessing the U ser Guide.

* 1. Infracrvena kamera
* 2. ThinkShutter
* 3. Mikrofoni
* 4. Kamera
* 5. Višedodirni zaslon

6. Tipka za
uključivanje/isključivanje

7. Utor za sigurnosnu bravu

8. Priključak Always On USB 3.1
Gen 1

9. Pokazivački štapić TrackPoint

Čitač otiska prsta

* 10.

Na odabranim modelima

*

Pročitajte izjavu o brzini prijenosa podataka USB-a u Vodiču za korisnike. Pogledajte Vodič

za sigurnost i jamstvo radi informacija o pristupanju Vodiču za korisnike.

* 1. Infrardeča kamera
* 2. ThinkShutter
* 3. Mikrofoni
* 4. Kamera
* 5. Zaslon na večkratni dotik

6. Gumb za vklop

7. Reža za varnostno ključavnico

8. Priključek Always On USB 3.1
Gen 1

9. Kazalna palica TrackPoint

* 10.

Bralnik prstnih odtisov

Za izbrane modele

*

Preberite izjavo o hitrosti prenosa podatkov prek vrat USB v priročniku Vodič za

uporabnika. V vodiču z varnostnimi in garancijskimi informacijami so informacije za dostop
do priročnika Vodič za uporabnika.

* 11. Smart card slot

12. Nano-SIM-card and microSD-card
slot

13. Trackpad

14. TrackPoint® buttons

15. Audio connector

16. HDMI™ connector

17. USB 3.1 connector Gen 2

18. Docking station connector

19. Ethernet extension connector Gen 2

USB-C™ connector (USB 3.1 Gen 2)

20.

* 11. Utor za pametnu karticu

12. Utor za nano-SIM karticu i microSD
karticu

13. Dodirna pločica

14. Gumbi TrackPoint®

15. Audio priključak

16. HDMI™ priključak

17. Priključak USB 3.1 Gen 2

18. Priključak za priključnu stanicu

19. Produžni priključak za Ethernet
Gen 2

20. Priključak USB-C™ (USB 3.1 Gen 2)

* 11. Reža za pametno kartico

12. Reža za kartice nano-SIM in microSD

13. Sledilna ploščica

14. Gumbi TrackPoint®

15. Priključek za zvok

16. Priključek HDMI™

17. Priključek USB 3.1 Gen 2

18. Priključek za priključitveno enoto

19. Ethernetni razširitveni priključek
Gen 2

20. Priključek USB-C™ (USB 3.1 Gen 2)

* 1. Infračervená kamera
* 2. ThinkShutter
* 3. Mikrofón
* 4. Kamera
* 5. Viacdotyková obrazovka

6. Tlačidlo napájania

7. Slot bezpečnostného zámku

8. Konektor Always On USB 3.1
Gen 1

9. Ukazovacie zariadenie
TrackPoint

* 10.

Snímač odtlačkov prstov

*

Pri vybratých modeloch

Prečítajte si vyhlásenie o prenosovej rýchlosti rozhrania USB v Používateľskej príručke. Ak

chcete získať prístup k Používateľskej príručke, pozrite si informácie v Príručke
o bezpečnosti a zárukách.

* 1. Infravörös kamera
* 2. ThinkShutter
* 3. Mikrofonok
* 4. Kamera
* 5. Multi-touch képernyő

6. Főkapcsoló

7. Biztonsági zár nyílása

8. Always On USB 3.1 Gen 1­csatlakozó

9. TrackPoint mutatóeszköz

* 10.

Ujjlenyomat-olvasó

*

Bizonyos modellek esetén

Az USB átviteli sebességére vonatkozó nyilatkozat a Felhasználói kézikönyvben található.

A Biztonsági és jótállási kézikönyvben talál további információt a Felhasználói kézikönyv
eléréséről.

* 1. Infračervená kamera
* 2. ThinkShutter
* 3. Mikrofony
* 4. Kamera
* 5. Vícedotyková obrazovka

6. Vypínač napájení

7. Slot pro bezpečnostní zámek

8. Konektor Always On USB 3.1
Gen 1

9. Kolík zařízení TrackPoint

* 10.

Snímač otisku prstu

Pro vybrané modely

*

Přečtěte si prohlášení o přenosové rychlosti USB v uživatelské příručce. Informace o

přístupu k uživatelské příručce jsou uvedeny v příručce Bezpečnostní pokyny a informace o
záruce.

* 11. Slot karty Smart Card

12. Slot karty nano-SIM a microSD

13. Zariadenie trackpad

14. Tlačidlá zariadenia TrackPoint®

15. Zvukový konektor

16. Konektor HDMI™

17. Konektor USB 3.1 Gen 2

18. Konektor pre dokovaciu stanicu

19. Rozširujúci ethernetový konektor 2.
generácie (Gen 2)

20.

Konektor USB-C™

(USB 3.1 Gen 2)

* 11. Intelligens kártya helye

12. Nano-SIM-kártya és microSD­kártyahely

13. Érintőfelület

14. TrackPoint®-gombok

15. Audiocsatlakozó

16. HDMI™-csatlakozó

17. USB 3.1 Gen 2-csatlakozó

18. Dokkolóállomás-csatlakozó

19. Gen 2 Ethernet-bővítőcsatlakozó

20.

USB-C™-csatlakozó (USB 3.1 Gen 2)

* 11. Slot pro kartu SmartCard

12. Slot pro karty nano-SIM a microSD

13. Dotyková ploška

14. Tlačítka zařízení TrackPoint®

15. Audio konektor

16. Konektor HDMI™

17. Konektor USB 3.1 Gen 2

18. Konektor pro dokovací stanici

19. Rozšiřující konektor Ethernetu
Gen 2

20.

Konektor USB-C™ (USB 3.1 Gen 2)

Customer Replacement Units (CRUs)

Zamjenske jedinice za kupce (CRU-ovi) | Enote, ki jih zamenja
stranka (CRU-ji) | Dielce vymeniteľné zákazníkom (CRU) | Vásárló
által cserélhető egységek (CRUs) | Díly vyměnitelné uživatelem (CRU)

• ac power adapter

• Power cord

* • Base cover assembly

• M.2 solid-state drive

* • Wireless-WAN card

• Wireless-LAN card

• Pointing-stick nonslip cap

• Nano-SIM-card and microSD-card
tray

• Always On USB 3.1 connector Gen
1 board cable

Refer to the Use r Guide for CRU definition

* For selected models

• Napajalnik

• Napajalni kabel

* • Osnovni pokrov

• Pogon SSD M.2

* • Brezžična kartica WAN

• Brezžična kartica LAN

• Nedrsni pokrovček kazalne palice

• Reža za kartico nano-SIM in
microSD

• Kabel plošče s priključkom Always
On USB 3.1 Gen 1

Za opredelitev enote, ki jo zamenja stranka

(CRU) glejte Vodič za uporabnik a

* Za izbrane modele

• mrežni prilagodnik

• Kabel za napajanje

* • Sklop poklopca baze

• M.2 statički pogon

* • Kartica bežičnog WAN-a

• Kartica bežičnog LAN-a

• Protuklizna kapica na
pokazivačkom štapiću

• Ležište za nano-SIM karticu i
microSD karticu

• Kabel ploče Always On USB 3.1
Gen 1

Pogledajte korisnički vodič za definiciju CRU-a

* Na odabranim modelima

• Napájací adaptér

• Napájací kábel

* • Zostava hlavného krytu

• Jednotka SSD M.2

* • Karta bezdrôtovej siete WAN

• Karta bezdrôtovej siete LAN

• Protišmyková čiapočka na
ukazovacej páčke

• Zásuvka karty nano-SIM a karty
microSD

• Kábel dosky konektora Always On
USB 3.1 Gen 1

Pozrite si časť Používateľská príručka pre

definíciu dielcov CRU

* Pri vybratých modeloch

• hálózati adapter

• Tápkábel

* • Alsó borítás

• M.2 szilárdtestalapú meghajtó

* • Vezeték nélküli WAN-kártya

• Vezeték nélküli LAN-kártya

• A mutatóeszköz csúszásmentes
sapkája

• Nano-SIM-kártya és microSD­kártyahely

• Always On USB 3.1 Gen 1­csatlakozó kábele

A CRU-k meghatározásához tekin tse meg a

Felhasználói kézikön yvet

* Bizonyos modellek esetén

• Napájecí adaptér

• Napájecí kabel

* • Sestava zadního krytu

• Jednotka SSD M.2

* • Bezdrátová karta WAN

• Bezdrátová karta LAN

• Neklouzavá čepička polohovacího
kolíku ukazovátka

• Přihrádka pro karty nano-SIM
a microSD

• Kabel desky s konektorem Always
On USB 3.1 Gen 1

Podrobnosti k součástem CRU najdete

v Uživatel ské příru čce

* Pro vybrané modely

Additional information

Technology

Frequency
band [MHz]

Maximum
transmit
power

WLAN

802.11b/g /n

WLAN

802.11a/n/ ac

WLAN

802.11a/n/ ac

WWAN UMTS

1/8

< 24.5 dBm

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

Tehnologija

Frekvencijsk i
raspon [MHz]

Maksimalna
snaga
odašiljanja

WLAN

802.11b/g /n

WLAN

802.11a/n/ ac

WLAN

802.11a/n/ ac

WWAN UMTS

1/8

< 24,5 dBm

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

Tehnologija

Frekvenčni
pas [MHz]

Največja
oddajna
moč

Wi-Fi

802.11b/g /n

Wi-Fi

802.11a/n/ ac

Wi-Fi

802.11a/n/ ac

WWAN UMTS

1/8

< 24,5 dBm

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

Dodatne informacije I Dodatne informacije I Ďalšie informácie I További információ I Další informace

European Union — compliance with the Radio Equipment Directive

Hereby, Lenovo (Singapore) Pte. Ltd., declares that
the radio equipment type ThinkPad X395 is in
compliance with Directive 2014/53/EU.

The full text of the system EU declaration of
conformity and the EU wireless module
declarations are available at the following Internet
addresses:

• For notebook computers:

https://www.lenovo.com/eu-doc-notebooks

• For tablets:

https://www.lenovo.com/eu-doc-tablets
This radio equipment operates with the following
frequency bands and maximum radio-frequency
power:

2400 - 2483.5 < 20 dBm

5150 - 5725 < 23 dBm

5725 - 5875 < 13.98 dBm

2400 - 2483.5 < 20 dBm

Europska unija – sukladnost s Direktivom o radijskoj opremi

Lenovo (Singapore) Pte. Ltd. ovime izjavljuje da je
vrsta radijske opreme ThinkPad X395 u skladu s
Direktivom 2014/53/EU.
Potpuni tekst deklaracije EU-a o sukladnosti
sustava i deklaracija o bežičnom modulu EU-a
dostupan je na sljedećim internetskim adresama:

• Za prijenosna računala:

https://www.lenovo.com/eu-doc-notebooks

• Za tablete:

https://www.lenovo.com/eu-doc-tablets
Frekvencijski rasponi i maksimalna snaga radijs ke
frekvencije koju radijska oprema koristi navedeni su
u nastavku:

2400 - 2483,5 < 20 dBm

5150 - 5725 < 23 dBm

5725 - 5875 < 13,98 dBm

2400 - 2483,5 < 20 dBm

Evropska unija – skladnost z direktivo o radijski opremi

Lenovo (Singapore) Pte. Ltd. s tem izjavlja, da je
radijska oprema vrste ThinkPad X395 v skladu z
Direktivo 2014/53/EU.
Celotno besedilo izjav EU o skladnosti za sistem in
za brezžični modul je na voljo na teh internetnih
naslovih:

• Za prenosne računalnike:

https://www.lenovo.com/eu-doc-notebooks

• Za tablične računalnike:

https://www.lenovo.com/eu-doc-tablets
Ta radijska oprema deluje z naslednjimi
frekvenčnimi pasovi in največjo radiofrekvenčno
močjo:

2400 - 2483,5 < 20 dBm

5150 - 5725 < 23 dBm

5725 - 5875 < 13,98 dBm

2400 - 2483,5 < 20 dBm

Európska únia – súlad so smernicou o rádiových zariadeniach

Lenovo (Singapore) Pte. Ltd. týmto vyhlasuje, že
typ rádiového zariadenia ThinkPad X395 je v
súlade so smernicou 2014/53/EÚ.

Úplné znenie systémového vyhlásenia EÚ o zhode

Technológia

Frekvenčné
pásmo [MHz]

Maximálny
prenášaný
výkon

WLAN

802.11b/g /n

WLAN

802.11a/n/ ac

WLAN

802.11a/n/ ac

WWAN UMTS

1/8

< 24,5 dBm

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

Technológia

Frekvenc iasáv
[MHz]

Maximális
átviteli
teljesítmény

WLAN

802.11b/g /n

WLAN

802.11a/n/ ac

WLAN

802.11a/n/ ac

WWAN
UMTS

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

Technologie

Frekvenční
pásmo [MHz]

Maximální
vysílací
výkon

WLAN

802.11b/g /n

WLAN

802.11a/n/ ac

WLAN

802.11a/n/ ac

WWAN UMTS

1/8

< 24,5 dBm

WWAN LTE

1/3/7/8/20 /28

< 24 dBm

Bluetooth
BR/EDR/LE

a vyhlásenia EÚ o bezdrôtových moduloch je k
dispozícii na týchto internetových adresách:

• Pre prenosné počítače:

https://www.lenovo.com/eu-doc-notebooks

• Pre tablety:

https://www.lenovo.com/eu-doc-tablets
Toto rádiové zariadenie pracuje v nasledujúcich
frekvenčných pásmach a s maximálnym
rádiofrekvenčným výkonom:

2400 - 2483,5 < 20 dBm

5150 - 5725 < 23 dBm

5725 - 5875 < 13,98 dBm

1/8 < 24,5 dBm

2400 - 2483,5 < 20 d Bm

5150 - 5725 < 23 d Bm

5725 - 5875 < 13 ,98 dBm

2400 - 2483,5 < 20 d Bm

Európai Unió - megfelelés a rádióberendezésekről szóló direktívának

A Lenovo (Singapore) Pte. Ltd. ezennel kijelenti,
hogy a ThinkPad X395 rádióberendezése megfelel
a 2014/53/EU direktíva követelményeinek.
A rendszer EU-s megfelelőségi nyilatkozatának és
az EU-s, vezeték nélküli modulokra vonatkozó
nyilatkozatnak a teljes szövege a következő
webhelyeken tekinthető meg:

• Notebook számítógép esetén:

https://www.lenovo.com/eu-doc-notebooks

• Táblagép esetén:

https://www.lenovo.com/eu-doc-tablets
Ez a rádióberendezés a következő
frekvenciasávokat és maxim ális rádiófrekvenciás
teljesítményt használja:

2400 - 2483,5 < 20 dBm

Evropská unie – shoda se směrnicí o rádiových zařízeních

Společnost Lenovo (Singapore) Pte. Ltd. tímto
prohlašuje, že typ rádiového zařízení ThinkPad
X395 je v souladu se směrnicí 2014/53/EU.

Úplná znění EU prohlášení o shodě systému a EU
prohlášení o bezdrátových modulech jsou
dostupná na následujících internetových adresách:

• Notebooky:

https://www.lenovo.com/eu-doc-notebooks

• Tablety:

https://www.lenovo.com/eu-doc-tablets
Toto rádiové zařízení pracuje v následujících
kmitočtových pásmech a při maximálním
radiofrekvenčním výkonu:

2400 - 2483,5 < 20 d Bm

5150 - 5725 < 23 dBm

5725 - 5875 < 1 3,98 dBm

2400 - 2483,5 < 20 d Bm

E-manual

E-priručnik | E-priročnik | Elektronická príručka | Elektronikus kézikönyv | Elektronická příručka

111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

Second Edition (December 2019)

LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant to a

General Services Administration “GSA” contract, use, reproduction, or disclosure is subject to

restrictions set forth in Contract No. GS-35F-05925.

© Copyright Lenovo 2019.

Reduce I Reuse I Recycle

111
