Руководство пользователя E490/E495/E490s/R490/S3–490

Прочтите вначале

Прежде чем использовать этот документ и сам продукт, обязательно ознакомьтесь со следующими разделами:

• Приложение A «Важная информация по технике безопасности» на странице 75

• Руководство по технике безопасности и гарантии

• Руководство по установке

Третье издание (Сентябрь 2019 г.)

УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕНИИ ПРАВ: Если данные или программное обеспечение предоставляются в соответствии с контрактом Управления служб общего назначения США (GSA), на их использование, копирование и разглашение распространяются ограничения, установленные соглашением № GS-35F-05925.

Содержание

Об этой документации . . . . . . . . . iii

Глава 1. Знакомство с

компьютером . . . . . . . . . . . . . . 1

Вид спереди (для E490/E495/R490) . . . . . . . 1

Вид спереди (для E490s/S3–490) . . . . . . . . 2

Вид основания (для E490/E495/R490) . . . . . . 3

Вид основания (для E490s/S3–490) . . . . . . . 4

Вид слева . . . . . . . . . . . . . . . . . . 5

Вид справа . . . . . . . . . . . . . . . . . 7

Компоненты и спецификации. . . . . . . . . . 8

Глава 2. Начало работы с

компьютером . . . . . . . . . . . . . 11

Начало работы с Windows 10 . . . . . . . . . 11

Учетная запись Windows . . . . . . . . . 11

Пользовательский интерфейс Windows. . . 12

Наклейка Windows . . . . . . . . . . . 13

Подключение к сетям . . . . . . . . . . . . 13

Подключение к проводной сети Ethernet . . 13

Подключение к сетям Wi-Fi . . . . . . . . 13

Использование Lenovo Vantage . . . . . . . . 14

Взаимодействие с компьютером . . . . . . . 14

Использование сочетаний клавиш . . . . . 15

Использование манипулятора TrackPoint . . 16

Использование сенсорной панели . . . . . 18

Использование мультимедиа . . . . . . . . . 20

Использование звука . . . . . . . . . . 20

Использование камеры (для E490/E495/

R490) . . . . . . . . . . . . . . . . . 20

Использование камеры (для E490s/S3–

490) . . . . . . . . . . . . . . . . . 21

Подключение к внешнему дисплею . . . . 21

Глава 3. Подробнее о

компьютере . . . . . . . . . . . . . . 23

Управление питанием . . . . . . . . . . . . 23

Проверка состояние и температуру

аккумулятора . . . . . . . . . . . . . 23

Зарядка компьютера . . . . . . . . . . 23

Обеспечение максимальной

продолжительности срока службы

аккумулятора . . . . . . . . . . . . . 24

Настройка поведения кнопки питания . . . 24

Настройка плана электропитания . . . . . 24

Передача данных. . . . . . . . . . . . . . 25

Подключение к устройству с поддержкой

Bluetooth . . . . . . . . . . . . . . . 25

Использование карты microSD . . . . . . 25

Режим «в самолете» . . . . . . . . . . . . 26

Дополнительные компоненты . . . . . . . . 26

Глава 4. Защита компьютера и

информации . . . . . . . . . . . . . . 27

Блокировка компьютера. . . . . . . . . . . 27

Использование паролей . . . . . . . . . . . 27

Типы паролей . . . . . . . . . . . . . 27

Задание, изменение и удаление пароля. . . 28 Использование устройства распознавания

отпечатков пальцев (в некоторых моделях) . . . 29 Использование брандмауэров и антивирусных

программ . . . . . . . . . . . . . . . . . 30

Глава 5. Настройка

дополнительных параметров . . . . 31

UEFI BIOS . . . . . . . . . . . . . . . . . 31

Что такое UEFI BIOS. . . . . . . . . . . 31

Вход в меню UEFI BIOS . . . . . . . . . 31

Навигация по интерфейсу UEFI BIOS . . . . 31

Изменение последовательности

загрузки. . . . . . . . . . . . . . . . 31

Установка системной даты и времени . . . 32

Обновление UEFI BIOS. . . . . . . . . . 32

Информация о восстановлении . . . . . . . . 32

Восстановление предыдущего состояния

системных файлов и параметров . . . . . 32

Восстановление файлов из резервной

копии . . . . . . . . . . . . . . . . . 32

Переустановка компьютера . . . . . . . 33

Использование дополнительных

параметров . . . . . . . . . . . . . . 33

Автоматическое восстановление

Windows . . . . . . . . . . . . . . . 33

Создание и использование USB-

устройства восстановления . . . . . . . 33

Установка Windows 10 и драйверов . . . . . . 34

Глава 6. Замена CRU . . . . . . . . . 37

Что такое CRU . . . . . . . . . . . . . . . 37

Отключение функции «Быстрый запуск» и

встроенного аккумулятора. . . . . . . . . . 38

Замена CRU . . . . . . . . . . . . . . . . 39

Узел крышки корпуса (для E490s/S3–490) . . 39

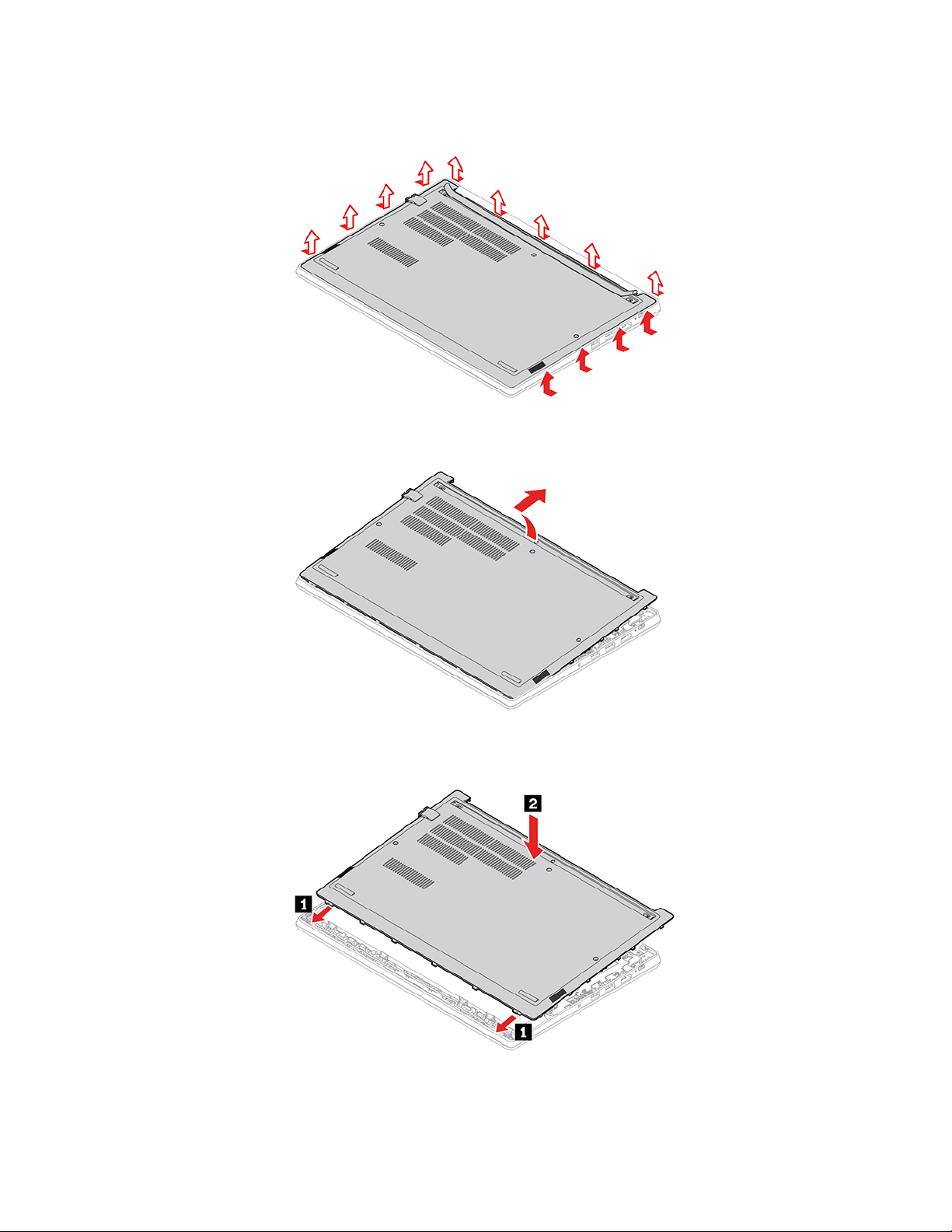

Узел крышки корпуса (для E490/E495/

R490) . . . . . . . . . . . . . . . . . 41

Блок динамика (для E490s/S3–490). . . . . 44

Блок динамика (для E490/E495/R490). . . . 45

Модули памяти . . . . . . . . . . . . . 47

Твердотельный диск M.2 . . . . . . . . . 49

Длинная скоба твердотельного диска M.2

(только для E490/E495/R490) . . . . . . . 51

Жесткий диск (для E490/E495/R490) . . . . 53

Клавиатура (для E490/E495/R490) . . . . . 57

Плата ввода-вывода (для E490/E495/

R490) . . . . . . . . . . . . . . . . . 61

Глава 7. Справка и поддержка . . . 67

Часто задаваемые вопросы . . . . . . . . . 67

Сообщения об ошибках . . . . . . . . . . . 69

Звуковые сигналы, сообщающие об ошибках . . 70 Ресурсы для самостоятельного устранения

неполадок. . . . . . . . . . . . . . . . . 71

Как обратиться в центр поддержки клиентов

Lenovo . . . . . . . . . . . . . . . . . . 72

Перед тем как связаться с Lenovo . . . . . 72

Центр поддержки клиентов Lenovo . . . . 73

Приобретение дополнительных услуг . . . . . 74

Приложение A. Важная информация по технике

безопасности . . . . . . . . . . . . . 75

Приложение B. Информация о специальных возможностях и

эргономике . . . . . . . . . . . . . . 89

Приложение C. Информация о

соответствии . . . . . . . . . . . . . 95

Приложение D. Замечания и

товарные знаки . . . . . . . . . . . . 109

ii Руководство пользователя E490/E495/E490s/R490/S3–490

Об этой документации

• Рисунки в этом документе могут отличаться от вашего продукта.

• В зависимости от модели компьютера некоторые дополнительные компоненты, функции и программы могут быть недоступны.

• В зависимости от версии операционной системы и программ некоторые инструкции пользовательского интерфейса могут не применяться к вашему компьютеру.

• Содержимое документа может быть изменено без уведомления. Lenovo постоянно улучшает документацию по компьютеру, в том числе это Руководство пользователя. Документы последних версий можно скачать по адресу

• Корпорация Microsoft

Windows

через Центр обновления Windows. В результате некоторые сведения в этой

периодически вносит изменения в функции операционной системы

документации становятся устаревшими. Для получения самой актуальной информации см. ресурсы корпорации Майкрософт.

https://support.lenovo.com.

iv Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 1. Знакомство с компьютером

Вид спереди (для E490/E495/R490)

Съемка фотографий и запись видео (нажмите Камера в меню «Пуск»).

1. Камера

2. Индикатор камеры Индикатор камеры включен, когда камера используется.

3. Микрофоны Улавливание и запись звука и голоса.

4. Экран

Если вы используете другие приложения, поддерживающие фотографирование, видеочат и видеоконференцию, камера запускается автоматически при включении функции, требующей использования камеры, в приложении.

Используйте дисплей FHD или HD для улучшения изображения при просмотре фильмов, поиске в Интернете и т. д.

Вид спереди (для E490s/S3–490)

1. ThinkShutter

2. Камера

3. Индикатор камеры Индикатор камеры включен, когда камера используется.

4. Микрофоны Улавливание и запись звука и голоса.

5. Экран

Сдвиньте шторку ThinkShutter, чтобы закрыть или открыть объектив камеры. Эта шторка призвана защитить вашу конфиденциальность.

Съемка фотографий и запись видео (нажмите Камера в меню «Пуск»).

Используйте дисплей FHD для улучшения изображения при просмотре фильмов, поиске в Интернете и т. д.

2 Руководство пользователя E490/E495/E490s/R490/S3–490

Вид основания (для E490/E495/R490)

Нажмите эту кнопку, чтобы включить компьютер или перевести его в спящий режим.

Чтобы выключить компьютер, откройте меню «Пуск», щелкните значок Питание и выберите Завершение работы.

Индикатор на кнопке питания показывает состояние системы компьютера.

1. Кнопка питания

• Трехкратное мигание: первоначальное включение питания.

• Горит: компьютер включен.

• Отключен: компьютер находится в режиме гибернации.

• Быстро мигает: компьютер переходит в спящий режим или режим гибернации.

• Медленно мигает: компьютер находится в спящем режиме.

2. Динамики Высококачественное воспроизведение звука.

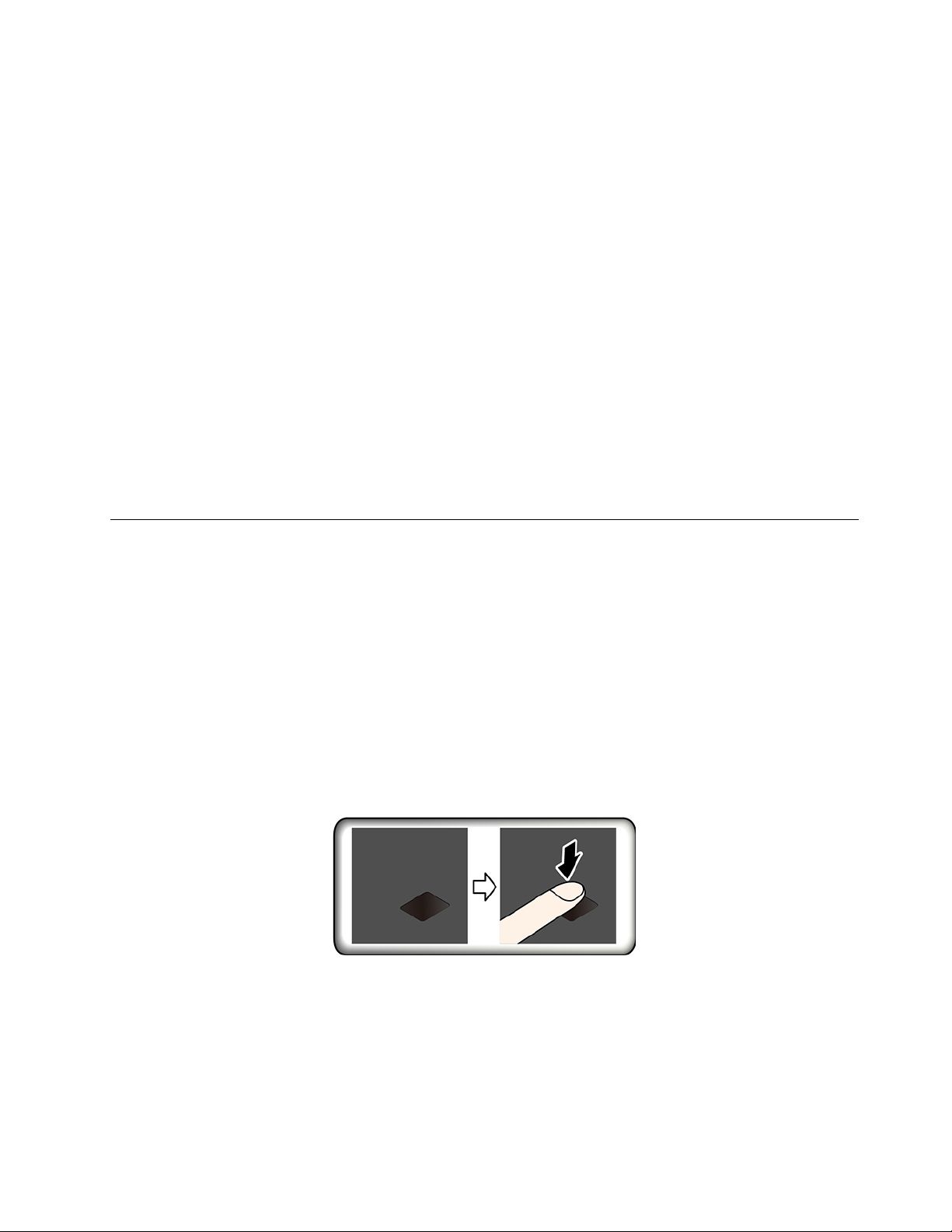

3. Устройство распознавания отпечатков пальцев (только в некоторых моделях компьютеров E490/R490)

4. Сенсорная панель

5. Манипулятор TrackPoint

Вход на компьютер с использованием зарегистрированных отпечатков пальцев. См. раздел «Использование устройства распознавания отпечатков пальцев (в некоторых моделях)» на странице 29.

Поддержка прикосновений пальцами и всех функций обычной мыши. См. раздел «Использование сенсорной панели» на странице 18.

Поддержка всех функций обычной мыши. См. раздел «Использование манипулятора TrackPoint» на странице 16.

Глава 1. Знакомство с компьютером 3

Вид основания (для E490s/S3–490)

Нажмите эту кнопку, чтобы включить компьютер или перевести его в спящий режим.

Чтобы выключить компьютер, откройте меню «Пуск», щелкните значок Питание и выберите Завершение работы.

Индикатор на кнопке питания показывает состояние системы компьютера.

1. Кнопка питания

• Трехкратное мигание: первоначальное включение питания.

• Горит: компьютер включен.

• Отключен: компьютер находится в режиме гибернации.

• Быстро мигает: компьютер переходит в спящий режим или режим гибернации.

• Медленно мигает: компьютер находится в спящем режиме.

2. Динамики Высококачественное воспроизведение звука.

3. Устройство распознавания отпечатков пальцев

4. Сенсорная панель

5. Манипулятор TrackPoint

Поддержка всех функций обычной мыши. См. раздел «Использование манипулятора TrackPoint» на странице 16.

4 Руководство пользователя E490/E495/E490s/R490/S3–490

Вид слева

1. Разъем USB-C™ (USB 3.1 Gen 1)

2. Разъем HDMI™ Разъем мультимедийного интерфейса высокой четкости (HDMI) — это

3. Разъем Always On USB 3.1 первого поколения

• Заряжать компьютер.

• Зарядка устройств с поддержкой USB-C выходным напряжением 5 В и

током 3 А.

• Передача данных на скорости USB 3.1 до 5 Гбит/с.

• Подключение к внешнему дисплею:

– USB-C–VGA: 1920 x 1080 пикселей, 60 Гц – USB-C–DP: 3840 x 2160 пикселей, 60 Гц

• Подключение к аксессуарам с поддержкой USB-C для расширения

возможностей компьютера. Для приобретения аксессуаров USB-C перейдите по адресу

• Подача питания на другой компьютер с использованием функции

одноранговой зарядки P-to-P 2.0. См. раздел «Зарядка компьютера» на странице 23.

Примечание: Если заряд аккумулятора ниже 10%, подключенные аксессуары с разъемом USB-C могут работать неправильно.

цифровой интерфейс аудио и видео. Он позволяет подключать компьютер к совместимым цифровым аудиоустройствам или видеомониторам, например к DVD-проигрывателям или HDTV.

Если функция Always On USB включена, разъем Always On USB 3.1 Gen 1 можно использовать для зарядки устройства с поддержкой USB, когда компьютер включен, выключен, находится в режиме сна или гибернации.

Примечания:

• По умолчанию режим Always On USB включен, а режим Charge in Battery

Mode выключен в UEFI BIOS.

• Если компьютер выключен или находится в режиме гибернации и режим

Charge in Battery Mode в UEFI BIOS выключен, не забудьте подключить компьютер к сети питания переменного тока.

https://www.lenovo.com/accessories.

Чтобы выключить функцию Always On USB, выполните следующие действия.

Глава 1. Знакомство с компьютером 5

1. Вход в меню UEFI BIOS. См. раздел «Вход в меню UEFI BIOS» на странице 31.

2. Нажмите Config ➙ USB ➙ Always On USB, чтобы включить функцию Always On USB.

4. Разъем USB 3.1 первого поколения

5. Аудиоразъем

Подключение устройств, поддерживающих интерфейс USB, например USBклавиатуры, USB-мыши, USB-накопителя или USB-принтера.

Подключение наушников или гарнитуры с 3,5-миллиметровым четырехконтактным разъемом для прослушивания звука с компьютера.

Примечание: Обычный микрофон не поддерживается.

6 Руководство пользователя E490/E495/E490s/R490/S3–490

Вид справа

1. Гнездо для карты microSD

2. Разъем USB 2.0

3. Разъем Ethernet

4. Гнездо для защитного замка

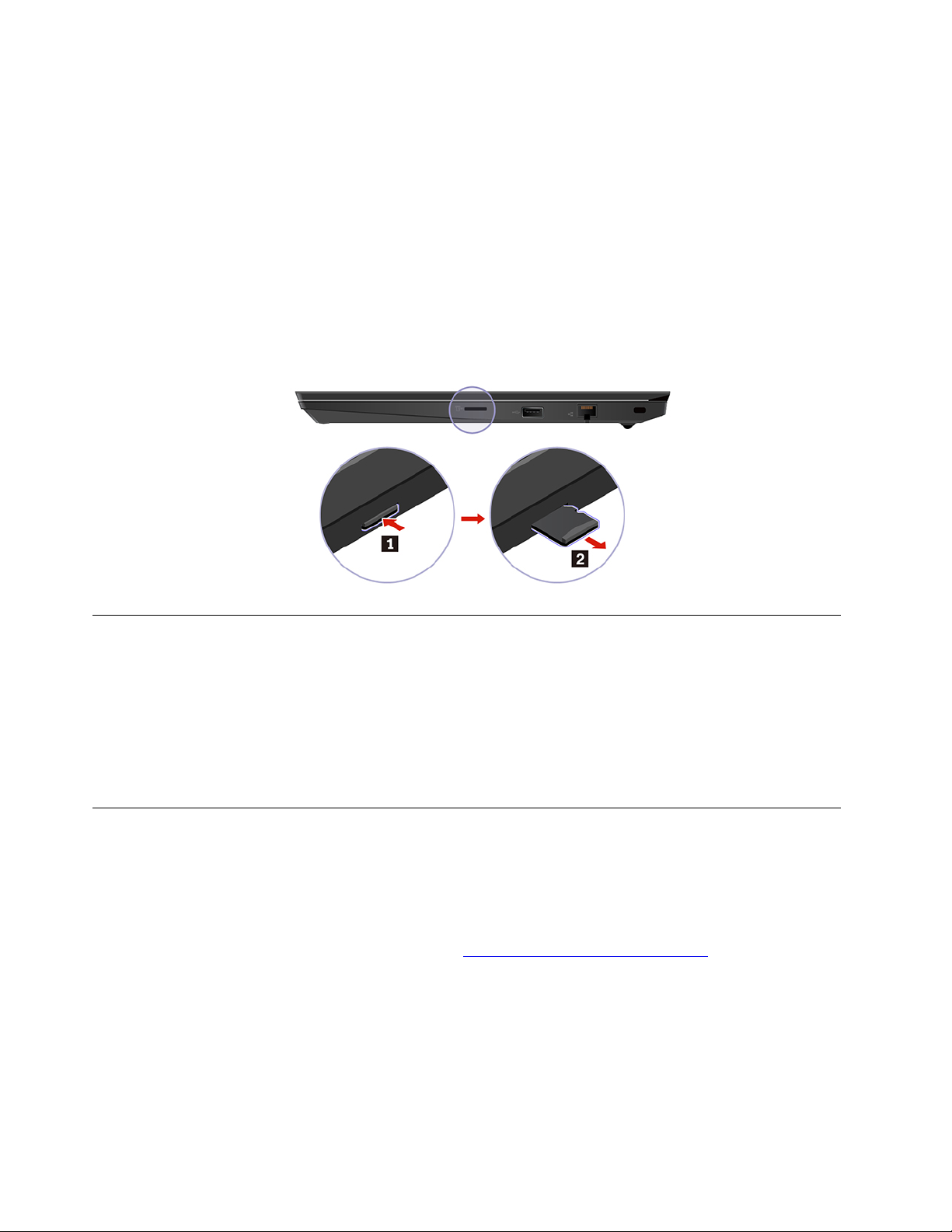

Вставка карты microSD для доступа к данным или хранилищу. См. раздел «Использование карты microSD» на странице 25.

Подключение устройства, поддерживающего интерфейс USB, например USB-клавиатуры, USB-мыши, USB-накопителя или USB-принтера.

Служит для подключения компьютера к локальной сети (LAN).

На разъеме Ethernet имеется два индикатора состояния сети. Если зеленый индикатор горит, компьютер подключен к локальной сети. Когда желтый индикатор мигает, выполняется передача данных.

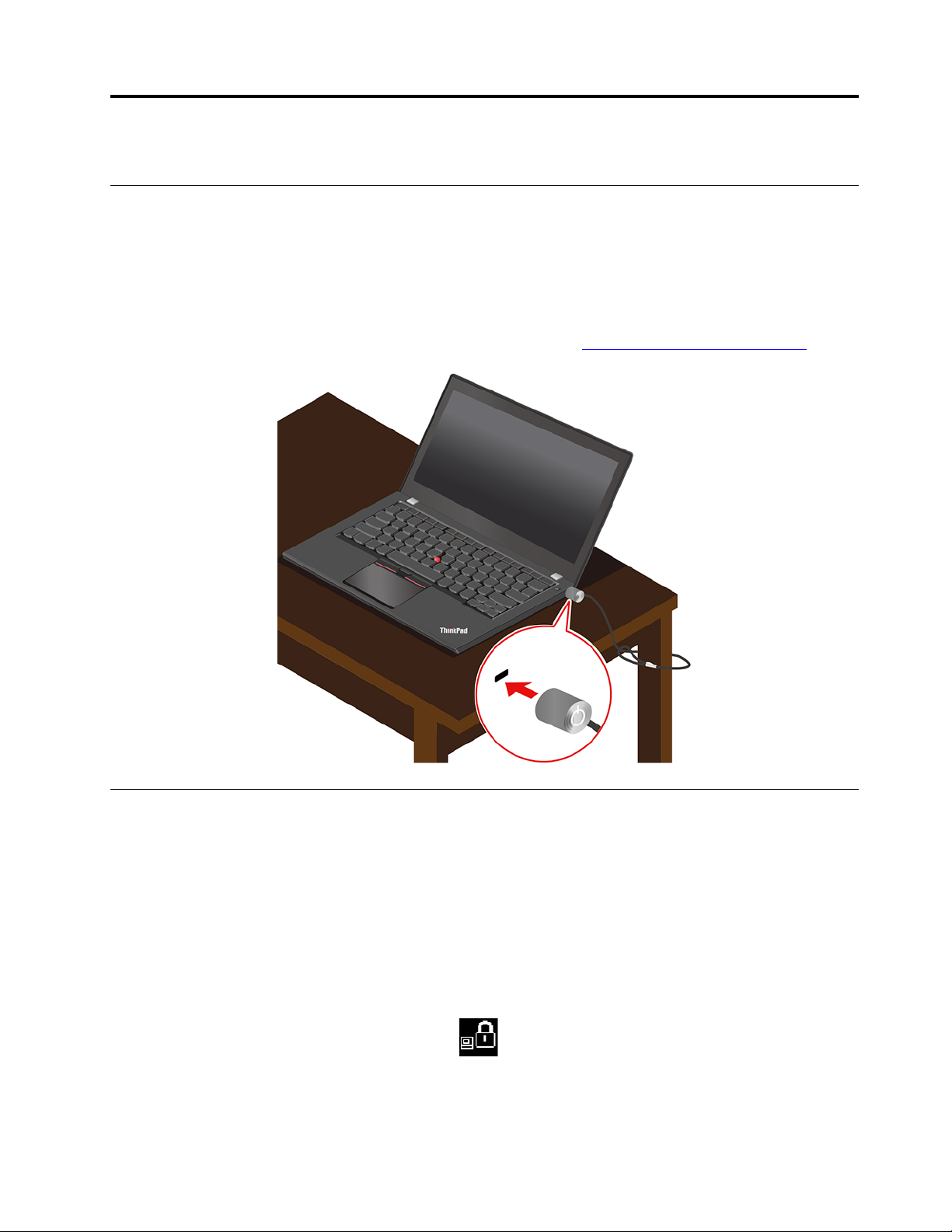

Закрепление компьютера на столе или другом предмете с помощью совместимого защитного замка для троса. См. раздел «Блокировка компьютера» на странице 27.

Глава 1. Знакомство с компьютером 7

Компоненты и спецификации

• E490/E495/R490 – Ширина: 329,3 мм

– Глубина: 242,8 мм

Размеры

– Толщина: 21,9 мм

• E490s/S3–490 – Ширина: 329,3 мм

– Глубина: 242,8 мм – Толщина: 21,9 мм

Максимальное тепловыделение (в

зависимости от модели)

Источник питания (адаптер питания)

Микропроцессор

Память

Устройство хранения данных

• 45 ватт (154 Бте/ч)

• 65 ватт (222 Бте/ч)

• Переменный ток (50–60 Гц)

• Входное напряжение адаптера электропитания: 100-240 В переменного тока, 50-60 Гц

Для просмотра сведений о микропроцессоре своего компьютера щелкните кнопку Пуск и выберите Система.

Малогабаритный модуль памяти с двухрядным расположением выводов (SODIMM) и удвоенной скоростью обмена данными, четвертое поколение (DDR4), до 32 ГБ

• E490/R490 – 2,5-дюймовый жесткий диск*

– Твердотельный диск M.2* – Память Intel

• E495 – 2,5-дюймовый жесткий диск*

– Твердотельный диск M.2*

• E490s/S3–490 – Твердотельный диск M.2

Optane™*

• Регулятор яркости

• Цветной дисплей с технологией In-Plane Switching (IPS) или Twisted Nematic (TN)

Дисплей

Клавиатура

• Размер дисплея: 355,6 мм

• Разрешение дисплея: – E490/E495/R490: 1920 x 1080 пикселей или 1366 x 768 пикселей

– E490s/S3–490: 1920 x 1080 пикселей

• Функциональные клавиши

• Шестирядная клавиатура

• Подсветка клавиатуры*

• Сенсорная панель

• Манипулятор TrackPoint

8 Руководство пользователя E490/E495/E490s/R490/S3–490

Разъемы и гнезда

Функции безопасности

• Аудиоразъем

• Разъем Always On USB 3.1 первого поколения

• Разъем Ethernet

• Разъем HDMI

• Гнездо для карты microSD

• Разъем USB-C (USB 3.1 Gen 1)

• Разъемы USB 3.1 Gen 1

• Разъем USB 2.0

• Устройство распознавания отпечатков пальцев*

• Пароль

• Гнездо для защитного замка

• Модуль Trusted Platform Module (TPM)*

Компоненты для беспроводной связи

Прочие

* В некоторых моделях

• Bluetooth

• Беспроводная локальная сеть

• Камера

• Микрофоны

• ThinkShutter (только для E490s/S3–490)

Глава 1. Знакомство с компьютером 9

10 Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 2. Начало работы с компьютером

Начало работы с Windows 10

Изучите основные концепции Windows 10 и приступите к работе немедленно. Подробные сведения о Windows 10 см. в справочной информации по Windows.

Учетная запись Windows

Для использования операционной системы Windows требуется учетная запись пользователя. Это может быть учетная запись Windows или учетная запись Microsoft.

Учетная запись пользователя Windows

При запуске Windows в первый раз будет предложено создать учетную запись пользователя Windows. Первая созданная учетная запись является учетной записью с типом «Администратор». С помощью учетной записи администратора можно создать дополнительные учетные записи пользователей или изменить типы учетных записей следующим образом:

1. Откройте меню Пуск и выберите Параметры ➙ Учетные записи ➙ Семья и другие пользователи.

2. Следуйте инструкциям на экране.

Учетная запись Майкрософт

Для входа в операционную систему Windows также можно использовать учетную запись Майкрософт.

Чтобы создать учетную запись Microsoft, перейдите на страницу регистрации Microsoft по адресу

https://signup.live.com и следуйте инструкциям на экране.

С помощью учетной записи Майкрософт можно:

• Выполнить разовый вход в систему при использовании других служб Майкрософт, таких как OneDrive, Skype и Outlook.com.

• Синхронизировать личные настройки с другими устройствами под управлением Windows.

Пользовательский интерфейс Windows

1. Учетная запись

2. Документы

3. Изображения

4. Параметры

5. Питание

6. Кнопка «Пуск»

7. Windows Search

8. Представление задач

9. Область уведомлений

Windows

10. Значок состояния аккумулятора

11. Значок сети

Изменение параметров учетной записи, блокировка компьютера или выход из текущей учетной записи.

Откройте папку Документы, в которой по умолчанию сохраняются полученные файлы.

Откройте папку Изображения, в которой по умолчанию сохраняются полученные изображения.

Запуск параметров.

Завершение работы, перезапуск или перевод компьютера в спящий режим.

Открытие меню Пуск.

Введите искомый термин в поле поиска и получите результаты на компьютере и в Интернете.

Отображение всех открытых приложений и переключение между ними.

Отображение уведомлений и состояния некоторых функций.

Отображение состояния питания и изменение параметров аккумулятора или питания. Если компьютер не подключен к сети переменного тока, значок изменится на

Подключение к доступной беспроводной сети и отображение состояния сети. При подключении к проводной сети, значок изменится на

12. Центр уведомлений

Отображение последних уведомлений из приложений и предоставление быстрого доступа к некоторым функциям.

Открытие меню «Пуск»

• Нажмите кнопку Пуск.

• Нажмите клавишу с логотипом Windows на клавиатуре.

Руководство пользователя E490/E495/E490s/R490/S3–490

Доступ к панели управления

• Откройте меню Пуск и нажмите Служебные — Windows ➙ Панель управления.

• Используйте функцию Windows Search.

Запуск приложения

• Откройте меню Пуск и выберите приложение, которое требуется запустить.

• Используйте функцию Windows Search.

Наклейка Windows

В зависимости от следующих факторов на корпусе вашего компьютера может присутствовать наклейка подлинного ПО Майкрософт Windows 10:

• Ваше географическое местоположение

• Предварительно установленный выпуск Windows 10

Изображения наклеек подлинного ПО Майкрософт различных типов можно посмотреть по адресу

https://www.microsoft.com/en-us/howtotell/Hardware.aspx.

• В КНР наклейка подлинного ПО Майкрософт обязательно должна присутствовать на всех моделях компьютеров с предустановленной операционной системой Windows 10 любой версии.

• В других странах и регионах наличие наклейки подлинного ПО Майкрософт требуется только для моделей компьютеров, лицензированных для использования с Windows 10 Pro.

Отсутствие наклейки подлинного ПО Майкрософт не означает, что предустановленная версия Windows не является подлинной. Порядок определения подлинности предустановленного продукта Windows описывается на сайте корпорации Майкрософт по адресу

howtotell/default.aspx

Код продукта или версия Windows, для использования с которой лицензирован компьютер, не указываются в явном виде где-либо на корпусе компьютера. Вместо этого идентификационный код продукта содержится в микропрограмме компьютера. Если на компьютере установлен продукт Windows 10, для завершения активации продукта программа установки проверяет действительность кода продукта, содержащегося в микропрограмме компьютера.

В некоторых случаях на компьютер может быть предустановлена более ранняя версия Windows согласно условиям лицензии Windows 10 Pro в отношении права использования предыдущей версии.

https://www.microsoft.com/en-us/

Подключение к сетям

Компьютер можно подключить с помощью проводной или беспроводной сети.

Подключение к проводной сети Ethernet

Подключите компьютер к локальной сети кабелем Ethernet с помощью разъема Ethernet на компьютере.

Примечание: Если компьютер подключен к поддерживаемой док-станции, используйте разъем Ethernet на ней вместо разъема на компьютере.

Подключение к сетям Wi-Fi

1. Щелкните значок сети в области уведомлений Windows. Появится список доступных беспроводных сетей.

Глава 2. Начало работы с компьютером 13

2. Выберите доступную для подключения сеть. Введите необходимую информацию.

Использование Lenovo Vantage

Lenovo Vantage — это предустановленное настраиваемое комплексное решение, которое помогает поддерживать актуальность ПО компьютера с помощью автоматических обновлений и исправлений, настраивать параметры оборудования и получать персонализированную поддержку.

Доступ к Lenovo Vantage

Откройте меню Пуск и щелкните Lenovo Vantage. Можно также ввести Lenovo Vantage в поле поиска.

Чтобы загрузить последнюю версию Lenovo Vantage, перейдите в Microsoft Store и выполните поиск по имени приложения.

Ключевые функции

В Lenovo Vantage можно выполнять следующие действия:

• Удобная проверка состояния устройства и настройка его параметров.

• Скачивание и установка обновлений UEFI BIOS, микропрограммы и драйверов для поддержания ПО на компьютере в актуальном состоянии.

• Отслеживание работоспособности компьютера и его защита от внешних угроз.

• Проверка состояния гарантии компьютера (в сети).

• Использование Руководства пользователя и других полезных статей.

Примечания:

• Доступные функции различаются в зависимости от модели компьютера.

• Lenovo Vantage предоставляет периодические обновления функций, которые позволяют повысить эффективность работы с компьютером. Описание функций может отличаться от фактически доступных в вашем пользовательском интерфейсе.

Взаимодействие с компьютером

На компьютере существуют различные способы навигации по экрану.

Руководство пользователя E490/E495/E490s/R490/S3–490

Использование сочетаний клавиш

Специальные клавиши на клавиатуре повышают удобство и эффективность работы.

Откройте меню «Пуск».

1. Клавиша с логотипом Windows

2. Клавиша Caps Lock

Для получения сведений об использовании этой клавиши с другими клавишами см. справочную информацию по Windows.

Переключение верхнего и нижнего регистров.

Когда этот индикатор клавиши горит, можно вводить буквы в верхнем регистре.

3. Функциональные клавиши F1–F12

Вызов специальной функции, отображаемой в виде значка на каждой клавише, или стандартной функции.

Чтобы выбрать вызов специальной или стандартной функции, выполните следующие действия.

1. Перейдите на панель управления и настройте отображение мелких или крупных значков.

2. Щелкните Клавиатура или Lenovo — диспетчер клавиатуры и выберите требуемый вариант.

Переключение функций клавиш F1–F12 между стандартными и специальными, отображаемыми в виде значков на клавишах.

Если индикатор Fn Lock горит:

• Нажмите клавиши F1–F12, чтобы использовать стандартные функции.

• Нажмите сочетание клавиш Fn+F1–F12, чтобы использовать специальные функции.

Если индикатор Fn Lock не горит:

• Нажмите сочетания клавиш Fn+F1–F12, чтобы использовать стандартные функции.

• Нажмите клавиши F1–F12, чтобы использовать специальные функции.

Включение и отключение звука динамиков.

Когда индикатор клавиши горит, звук динамиков отключен.

Если отключить звук динамиков, а затем выключить компьютер, то после включения компьютера звук динамиков останется отключенным.

Глава 2. Начало работы с компьютером 15

Уменьшение громкости динамика.

Увеличение громкости динамика.

Включение и отключение микрофонов.

Если индикатор клавиши горит, звук микрофонов отключен.

Уменьшение яркости дисплея компьютера.

Увеличение яркости дисплея компьютера.

Управление внешними дисплеями.

Включение или выключение встроенных функций беспроводной связи.

Открытие окна настроек.

Включение или выключение встроенных функций Bluetooth.

Открытие страницы параметров клавиатуры.

Вызов функции, определенной пользователем.

Откройте Lenovo Vantage, чтобы определить различные функции клавиши F12.

Открытие программы «Ножницы».

Fn+пробел

Fn+B

Fn+K

Fn+P

Fn+S

Fn+4

Fn+клавиша со стрелкой влево Та же функция, что и у клавиши Home.

Fn+клавиша со стрелкой вправо

Переключение между разными состояниями подсветки клавиатуры, если на компьютере поддерживается подсветка клавиатуры.

Та же функция, что и у клавиши Break на обычной внешней клавиатуре.

Та же функция, что и у клавиши ScrLK или Scroll Lock на обычной внешней клавиатуре.

Та же функция, что и у клавиши Pause на обычной внешней клавиатуре.

Та же функция, что и у клавиши SysRq на обычной внешней клавиатуре.

Перевод компьютера в спящий режим. Чтобы вывести компьютер из спящего режима, нажмите клавишу Fn или кнопку питания.

Та же функция, что и у клавиши End.

Использование манипулятора TrackPoint

Манипулятор TrackPoint позволяет выполнять все функции традиционной мыши, такие как наведение указателя, нажатие левой и правой кнопки и прокрутка.

Руководство пользователя E490/E495/E490s/R490/S3–490

Использование манипулятора TrackPoint

1. Манипулятор

С помощью указательного или среднего пальца нажмите на шершавый колпачок манипулятора в любом направлении, параллельном клавиатуре. Указатель на экране переместится соответственно, однако сам манипулятор не переместится. Чем выше давление, тем быстрее перемещается указатель.

2. Кнопка левого щелчка

Нажмите для выбора или открытия элемента.

3. Кнопка правого щелчка

Нажмите для отображения контекстного меню.

4. Средняя кнопка

Нажмите и удерживайте отмеченную точками среднюю кнопку, нажимая на манипулятор в вертикальном или горизонтальном направлении. Таким образом можно пролистывать документы, веб-страницы или приложения.

Отключение манипулятора TrackPoint

Манипулятор TrackPoint активен по умолчанию. Чтобы отключить устройство, выполните следующие действия.

1. Откройте меню Пуск и нажмите Параметры ➙ Устройства ➙ Мышь.

2. Следуйте инструкциям на экране, чтобы отключить TrackPoint.

Глава 2. Начало работы с компьютером 17

Замена шершавого колпачка манипулятора Примечание: Убедитесь, что новый колпачок имеет бороздки

a .

Использование сенсорной панели

Вся поверхность сенсорной панели реагирует на прикосновение и движение пальцев. Сенсорную панель можно использовать для выполнения всех действий, которые выполняются с помощью мыши (наведение, щелчок и прокрутка).

Использование сенсорной панели

1. Область левой кнопки

Нажмите для выбора или открытия элемента.

Для выполнения действия, аналогичного щелчку левой кнопкой мыши, можно коснуться в любом месте поверхности сенсорной панели одним пальцем.

2. Область правой кнопки

Нажмите для отображения контекстного меню.

Для выполнения действия, аналогичного щелчку правой кнопкой мыши, можно также коснуться двумя пальцами любого места на сенсорной панели.

Руководство пользователя E490/E495/E490s/R490/S3–490

Использование сенсорных жестов

Касание

Коснитесь одним пальцем любого места сенсорной панели, чтобы выбрать или открыть элемент.

Касание двумя пальцами

Коснитесь двумя пальцами любого места сенсорной панели для отображения контекстного меню.

Прокрутка двумя пальцами

Поставьте два пальца на сенсорную панель и передвигайте их в вертикальном или горизонтальном направлении. Это действие позволяет пролистывать документы, веб-страницы или приложения.

Уменьшение масштаба двумя пальцами

Поставьте два пальца на сенсорную панель и сведите их близко друг к другу, чтобы уменьшить масштаб.

Увеличение масштаба двумя пальцами

Поместите два пальца на сенсорную панель и разведите в стороны, чтобы увеличить масштаб.

Проведение тремя пальцами вверх

Приложите три пальца к сенсорной панели и проведите ими вверх, чтобы открыть представление задач и увидеть все окна, открытые в данный момент.

Проведение тремя пальцами вниз

Приложите три пальца к сенсорной панели и проведите ими вниз, чтобы открыть рабочий стол.

Глава 2. Начало работы с компьютером 19

Примечания:

• При использовании двух или несколько пальцев убедитесь, что между пальцами есть небольшое расстояние.

• Некоторые жесты недоступны, если последнее действие выполнялось с помощью манипулятора TrackPoint.

• Некоторые жесты доступны только при использовании определенных приложений.

• При наличии на поверхности сенсорной панели масляных пятен прежде всего выключите компьютер. Затем аккуратно протрите поверхность сенсорной панели мягкой безворсовой тканью, смоченной теплой водой или моющим средством компьютера.

Дополнительную информацию о жестах см. в справке по манипулятору.

Отключение сенсорной панели

Сенсорная панель активна по умолчанию. Чтобы отключить устройство, выполните следующие действия.

1. Откройте меню Пуск и нажмите Параметры ➙ Устройства ➙ Сенсорная панель.

2. В разделе «Сенсорная панель» отключите элемент управления Сенсорная панель.

Использование мультимедиа

Используйте встроенные компоненты (камера, динамики и звуковые функции) или подключенные внешние устройства (внешний проектор, монитор и HDTV) для работы или развлечения на компьютере.

Использование звука

Для удобства прослушивания звука подключите динамики, наушники или гарнитуру с 3,5миллиметровым четырехконтактным разъемом к аудиоразъему.

Регулировка громкости динамика

Нажмите клавишу его громкость.

Изменение параметров звука

1. Перейдите на Панель управления и выберите просмотр по категориям.

2. Щелкните Оборудование и звук ➙ Звук.

3. Измените необходимые параметры.

, чтобы увеличить громкость динамика, или клавишу , чтобы уменьшить

Использование камеры (для E490/E495/R490)

Встроенную камеру можно использовать для фотосъемки или записи видео. Когда камера используется, загорается индикатор рядом с камерой.

Для создания фото и записи видео выполните следующие действия.

1. Откройте меню «Пуск» и щелкните Камера.

2. Чтобы сделать фотографию, щелкните значок камеры. Если требуется записать видео, щелкните значок видео для переключения в режим видео.

Если вы используете другие программы, предоставляющие такие функции, как фотографирование, запись видео и видеоконференция, камера запускается автоматически при включении функции, требующей использования камеры.

Руководство пользователя E490/E495/E490s/R490/S3–490

Использование камеры (для E490s/S3–490)

Для создания фото и записи видео выполните следующие действия.

1. Сдвиньте затвор ThinkShutter влево, чтобы открыть камеру.

2. Откройте меню «Пуск» и щелкните Камера.

3. Чтобы сделать фотографию, щелкните значок камеры. Если требуется записать видео, щелкните

значок видео для переключения в режим видео.

Подключение к внешнему дисплею

Подключите компьютер к проектору или монитору для представления презентаций или расширения рабочего пространства.

Подключение к проводному дисплею

1. Подключите внешний дисплей к соответствующему видеоразъему на компьютере, например

разъему HDMI или USB-C (USB 3.1 Gen 1).

2. Подключите внешний дисплей к электрической розетке.

3. Включите внешний дисплей.

Если компьютер не может обнаружить внешний дисплей, щелкните правой кнопкой мыши на пустом месте рабочего стола и выберите Параметры дисплея ➙ Обнаружить.

Поддерживаемое разрешение (для E490/E490s/R490/S3–490)

В следующей таблице указано максимальное поддерживаемое разрешение внешнего дисплея.

Разъем для подключения к внешнему дисплею Поддерживаемое разрешение

разъем USB-C (USB 3.1 Gen 1) До 4096 x 2304 пикселей/60 Гц

Разъем HDMI

До 4096 x 2160 пикселей/24 Гц

Поддерживаемое разрешение (для E495)

В следующей таблице указано максимальное поддерживаемое разрешение внешнего дисплея.

Разъем для подключения к внешнему дисплею Поддерживаемое разрешение

разъем USB-C (USB 3.1 Gen 1) До 3840 x 2160 пикселей/60 Гц

Разъем HDMI

До 3840 x 2160 пикселей/30 Гц

Подключение к беспроводному дисплею

Для использования беспроводного дисплея убедитесь в том, что и компьютер, и внешний дисплей поддерживают функцию Miracast

Глава 2. Начало работы с компьютером 21

• Откройте меню «Пуск» и щелкните Настройка ➙ Устройства ➙ Bluetooth и другие устройства. В окне добавления устройства нажмите Беспроводной дисплей или док-станция. После этого следуйте инструкциям на экране.

• Щелкните значок центра уведомлений

в области уведомлений Windows и выберите

Подключить. Выберите беспроводной дисплей и следуйте инструкциям на экране.

Настройка режима отображения

Нажмите клавишу

или сочетание клавиш и выберите предпочитаемый режим

отображения.

• Только экран компьютера: изображение выводится только на экран компьютера.

Примечание: в зависимости от ситуации можно увидеть такие параметры, как: Отключить, Только экран компьютера, Только компьютер, или Отключить проектор.

• Дублировать: изображение выводится одновременно на экран компьютера и на внешний дисплей.

• Расширить: изображение переходит с дисплея компьютера на внешний дисплей. Элементы можно перетаскивать и перемещать между двумя дисплеями.

• Только второй экран: изображение выводится только на внешний дисплей.

Примечание: в зависимости от ситуации, можно увидеть следующие параметры: Только проектор или Только второй экран.

При выводе программ с помощью DirectDraw или Direct3D

в полноэкранном режиме изображение

выводится только на основной дисплей.

Изменение настроек дисплея

1. Щелкните правой кнопкой мыши пустую область на рабочем столе и выберите пункт Параметры дисплея.

2. Выберите дисплей, который требуется настроить.

3. Измените требуемые параметры дисплея.

Вы можете изменить настройки как дисплея компьютера, так и внешнего дисплея. Например, можно определить главный и дополнительный дисплей. Кроме того, можно изменить разрешение и ориентацию.

Примечание: Если указывается для дисплея компьютера более высокое разрешение, чем для внешнего дисплея, то на дисплей можно выводить только часть экрана.

Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 3. Подробнее о компьютере

Управление питанием

Воспользуйтесь информацией в этом разделе, чтобы добиться оптимального баланса между производительностью системы и эффективностью использования энергии.

Проверка состояние и температуру аккумулятора

Проверка состояния аккумулятора

Значок состояния аккумулятора значок, можно быстро проверить состояние аккумулятора, просмотреть текущий план электропитания, изменить режим питания и получить доступ к параметрам аккумулятора.

Проверка температуры аккумулятора

Откройте Lenovo Vantage и следуйте инструкциям на экране, чтобы просмотреть сведения об аккумуляторе.

Зарядка компьютера

Использование питания от сети переменного тока

При низком уровне заряда аккумулятора зарядите аккумулятор, подключив компьютер к сети переменного тока.

или находится в области уведомлений Windows. Нажав на этот

Полная зарядка аккумулятора занимает от четырех до восьми часов. Если адаптер питания из комплекта поставки компьютера поддерживает функцию быстрой зарядки, при выключенном компьютере аккумулятор заряжается до 80% примерно за час. Фактическое время зарядки зависит от размера аккумулятора, физических условий и используемого компьютера.

На зарядку батареи также влияет ее температура. Рекомендуемый диапазон температур батареи для зарядки: от 10 °C до 35 °C.

Примечание: Для обеспечения максимального срока службы аккумулятора компьютер не начинает его заряжать, пока уровень заряда превышает 95 %.

Использование функции зарядки P-to-P 2.0

Разъем USB-C (USB 3.1 Gen 1) на компьютере поддерживает уникальную технологию одноранговой зарядки P-to-P 2.0, разработанную Lenovo, благодаря которой один компьютер (A) может подавать питание на другой компьютер (B) по кабелю USB-C — USB-C, если питание от сети переменного тока недоступно.

Прежде чем использовать эту функцию, убедитесь в следующем:

• Выбранные разъемы поддерживают функцию зарядки P-to-P 2.0 и функцию подачи питания.

• Заряд аккумулятора компьютера А — не менее 30 % и по меньшей мере на 3 % выше, чем у компьютера B. В этом случае компьютер А будет служить источником питания. Когда заряд аккумулятора компьютера А опустится ниже 30 %, он перестанет поставлять питание на компьютер B. Инструкции по проверке состояния аккумулятора приводятся в разделе «Проверка состояние и температуру аккумулятора» на странице 23.

• Если один компьютер выключен, находится в спящем режиме или режиме гибернации, включите функцию Always On USB в UEFI BIOS на компьютере. Чтобы выключить функцию Always On USB, выполните следующие действия.

1. Вход в меню UEFI BIOS. См. раздел «Вход в меню UEFI BIOS» на странице 31.

2. Выберите Config ➙ USB ➙ Always On USB, чтобы включить функцию Always On USB.

Обеспечение максимальной продолжительности срока службы аккумулятора

• Уменьшите уровень яркости дисплея компьютера.

• Выключайте компоненты для беспроводной связи, когда они не используются.

• Пользуйтесь аккумулятором до его разрядки.

• Полностью заряжайте аккумулятор перед использованием.

Настройка поведения кнопки питания

Можно определить действие кнопки питания по своему желанию. Например, при нажатии кнопки питания компьютер может выключаться или переводиться в спящий режим либо режим гибернации.

Чтобы изменить действие, выполняемое при нажатии кнопки питания, выполните следующие операции.

1. Щелкните правой кнопкой мыши значок состояния аккумулятора в области уведомлений Windows.

2. Нажмите Управление электропитанием ➙ Действия кнопок питания.

3. Измените необходимые параметры.

Настройка плана электропитания

В случае компьютеров, совместимых с ENERGY STAR®, активируется следующий план электропитания, когда компьютеры находятся в режиме ожидания в течение указанного периода времени:

Табл. 1. План электропитания по умолчанию (при питании от сети переменного тока)

• Выключение дисплея: 10 мин

• Переход в спящий режим: 30 мин

Чтобы сбросить план электропитания для обеспечения оптимального баланса между производительностью системы и ее энергопотреблением, выполните следующие действия.

1. Щелкните правой кнопкой мыши значок состояния аккумулятора и выберите Управление электропитанием.

2. Выберите или настройте нужный план электропитания.

Руководство пользователя E490/E495/E490s/R490/S3–490

Передача данных

С помощью встроенной технологии Bluetooth вы сможете быстро обмениваться файлами между устройствами с одинаковыми функциями. Для передачи данных можно также вставить карту microSD.

Подключение к устройству с поддержкой Bluetooth

К компьютеру можно подключить все типы устройств с поддержкой Bluetooth, например клавиатуру, мышь, смартфон или динамики. Чтобы гарантировать успешное подключение, поместите устройства на расстоянии не более 10 м от компьютера.

1. Включите Bluetooth на компьютере.

• Нажмите клавишу

• Откройте меню Пуск и выберите Параметры ➙ Устройства ➙ Bluetooth и другие устройства. Включите переключатель Bluetooth.

2. Щелкните Добавить Bluetooth или другое устройство ➙ Bluetooth.

3. Выберите устройство Bluetooth, затем следуйте инструкциям на экране.

Устройство с поддержкой Bluetooth автоматически подключится к компьютеру в следующий раз, если два устройства будут находиться поблизости друг от друга при включенной функции Bluetooth. Bluetooth можно использовать для передачи данных или удаленного управления и взаимодействия.

или сочетание клавиш .

Использование карты microSD

Компьютер оснащен гнездом для карты microSD. Ознакомьтесь со следующей информацией.

Поддерживаемая карта microSD Примечание: Компьютер не поддерживает защиту содержимого на носителе с возможностью

записи (CPRM) для карты microSD.

• Карта Secure Digital (SD)

• Карта Secure Digital High-Capacity (SDHC) USH-1

• Карта Secure Digital eXtended-Capacity (SDXC) USH-1

Установка карты microSD

1. Найдите гнездо для карты с правой стороны компьютера.

2. Плотно вставьте карту microSD в отсек для карты, повернув ее металлическими контактами вниз и в направлении гнезда.

Глава 3. Подробнее о компьютере 25

Внимание: При переносе данных на карту microSD или с карты не переводите компьютер в режим сна или гибернации до завершения переноса. В противном случае возможно повреждение данных.

Удаление карты microSD Внимание: Прежде чем извлечь карту, сначала отключите карту в операционной системе Windows. В

противном случае данные на карте могут быть повреждены или утеряны.

1. Щелкните треугольный значок в области уведомлений Windows, чтобы отобразить скрытые значки. Затем щелкните правой кнопкой мыши значок Безопасное извлечение устройств и дисков.

2. Выберите карту, которую хотите извлечь из ОС Windows.

3. Нажмите на карту и извлеките ее из компьютера. Сохраните карту в надежном месте для дальнейшего использования.

Режим «в самолете»

Если режим «в самолете» включен, все функции беспроводной связи отключены.

Чтобы включить или отключить режим «в самолете», выполните следующие действия.

1. Открытие меню Пуск.

2. Щелкните Параметры ➙ Сеть и Интернет ➙ Режим «в самолете».

3. Включите или отключите переключатель Режим «в самолете».

Дополнительные компоненты

Компания Lenovo предлагает ряд аппаратных аксессуаров и обновлений, позволяющих пользователям расширить возможности компьютера. Можно приобрести модули памяти, устройства хранения данных, сетевые карты, репликаторы портов или док станции, аккумуляторы, адаптеры питания, клавиатуры, мыши и другие компоненты.

Для покупок на сайте Lenovo перейдите по адресу

https://www.lenovo.com/accessories.

Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 4. Защита компьютера и информации

Блокировка компьютера

Закрепление компьютера на столе или другом предмете с помощью совместимого защитного замка для троса.

Примечание: Вы несете ответственность за оценку, выбор и использование блокирующих устройств. Компания Lenovo не дает никаких комментариев, оценок и гарантий относительно работы, качества и эффективности блокирующих устройств и функции безопасности. Замки для тросов для данного продукта можно приобрести на сайте Lenovo по адресу

https://www.lenovoquickpick.com.

Использование паролей

В этом разделе представлены типы паролей в UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) и сведения об установке, изменении и удалении пароля.

Типы паролей

Можно задать пароль при включении, пароль администратора или пароль на доступ к жесткому диску в UEFI BIOS, чтобы предотвратить несанкционированный доступ к компьютеру. Однако запрос на ввод пароля UEFI BIOS не будет отображаться, когда компьютер выходит из спящего режима.

Пароль при включении

После установки пароля при включении значок компьютера. Введите правильный пароль, чтобы продолжить работу.

будет отображаться на экране при включении

Пароль администратора

Пароль администратора защищает системную информацию, которая хранится в UEFI BIOS. При входе в меню UEFI BIOS введите правильный пароль администратора при появлении значка запроса

. Можно также нажать клавишу Enter, чтобы пропустить запрос пароля. Однако вы не сможете

изменить большинство параметров конфигурации системы в UEFI BIOS.

Если задан пароль администратора и пароль при включении, можно использовать пароль администратора для доступа к компьютеру при его включении. Пароль администратора имеет приоритет над паролем на включение.

Пароли на доступ к жесткому диску

Пароль на доступ к жесткому диску предотвращает несанкционированный доступ к данным на устройстве хранения данных. Если задан пароль на доступ к жесткому диску, при каждой попытке получить доступ к устройству хранения данных будет запрашиваться правильный пароль.

Чтобы задать пароль на доступ к жесткому диску, выберите один из следующих типов:

• Только пользовательский пароль на доступ к жесткому диску Если пользовательский пароль на доступ к жесткому диску задан без главного пароля на доступ к

жесткому диску, то для получения доступа к файлам и приложениям на устройстве хранения данных пользователь должен ввести пользовательский пароль на доступ к жесткому диску.

• Главный пароль на доступ к жесткому диску + пользовательский пароль на доступ к

жесткому диску

Главный пароль на доступ к жесткому диску задает и использует системный администратор. С его помощью администратор получает доступ ко всем устройствам хранения данных в системе или любому компьютеру в той же сети. Администратор также может задать главный пароль на доступ к жесткому диску для каждого компьютера в сети. Пользователь компьютера может изменить пользовательский пароль на доступ к жесткому диску, но только администратор может удалить его.

При появлении запроса на ввод пароля на доступ к жесткому диску нажмите клавишу F1, чтобы

переключиться между главным паролем на доступ к жесткому диску

паролем на доступ жесткому диску

Примечание: Пароль на доступ к жесткому диску недоступен в следующих ситуациях:

• Если на компьютере установлены совместимое с Opal устройство хранения данных Trusted Computing Group (TCG) и программа управления Opal TCG, и программа управления Opal TCG включена.

• Устройство хранения данных eDrive установлено на компьютере, на котором предварительно установлена операционная система Windows 10.

и пользовательским

Задание, изменение и удаление пароля

Перед началом работы распечатайте эти инструкции.

1. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1, чтобы войти в меню UEFI BIOS.

2. Выберите Security ➙ Password с помощью клавиш со стрелками.

Руководство пользователя E490/E495/E490s/R490/S3–490

3. Выберите тип пароля. Следуйте инструкциям на экране, чтобы задать, изменить или удалить

пароль.

Запишите все свои пароли и сохраните их в надежном месте. Если вы забудете какие-либо из своих паролей, соответствующие операции по ремонту и обслуживанию устройства гарантией не покрываются.

• Если вы забудете пароль при включении, обратитесь в авторизованный сервис-центр Lenovo, чтобы удалить пароль при включении.

• В случае потери пользовательского или обоих паролей на доступ к жесткому диску (пользовательского и главного) компания Lenovo не сможет ни сбросить их, ни восстановить данные на устройстве хранения. Для замены устройства хранения данных можно обратиться в авторизованный сервис-центр Lenovo. За детали и обслуживание будет взиматься плата. Если устройство хранения данных является узлом CRU (подлежащим замене силами пользователя), вы можете обратиться в Lenovo для приобретения нового устройства хранения данных и самостоятельной замены старого устройства. Чтобы проверить, является ли устройство хранения узлом CRU, и узнать, как производится его замена, обратитесь к разделу Глава 6 «Замена CRU» на странице 37.

• Если вы забыли пароль администратора, восстановить его в ходе какой-либо процедуры обслуживания невозможно. В этом случае необходимо заменить материнскую плату, за что предусмотрена соответствующая плата.

Использование устройства распознавания отпечатков пальцев (в некоторых моделях)

Если на компьютере установлено устройство распознавания отпечатков пальцев, с его помощью можно зарегистрировать отпечатки пальцев. После регистрации можно коснуться пальцем устройства распознавания отпечатков пальцев для входа в Windows.

Регистрация отпечатков пальцев

Откройте меню «Пуск» и щелкните Параметры ➙ Учетные записи ➙ Параметры входа. Затем следуйте инструкциям на экране для завершения регистрации.

В ходе регистрации отпечатки пальцев связываются с паролем Windows автоматически. Рекомендуется зарегистрировать несколько отпечатков пальцев на случай травмирования пальцев.

Вход с помощью отпечатка пальца

Эксплуатация устройства распознавания отпечатков пальцев

Чтобы гарантировать правильную работу устройства распознавания отпечатков пальцев, запрещается:

• Царапать поверхность устройства твердым предметом.

• Прикладывать к устройству влажный, грязный, сморщенный или травмированный палец.

Глава 4. Защита компьютера и информации 29

Использование брандмауэров и антивирусных программ

На компьютере может быть предварительно установлен брандмауэр. Брандмауэр обеспечивает защиту компьютера от интернет-угроз, несанкционированного доступа, взлома и интернет-атак. Кроме того, они защищают конфиденциальность данных пользователя.

Полная версия антивирусной программы предоставляется с бесплатной подпиской на 30 дней. Через 30 дней необходимо обновить лицензию, чтобы по-прежнему получать обновления программы.

Дополнительную информацию см. в справочной системе программы.

Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 5. Настройка дополнительных параметров

В этой главе содержится информация о UEFI BIOS, RAID, восстановлении, установке операционной системы и средствах системного управления.

UEFI BIOS

В этом разделе представлен обзор UEFI BIOS и описаны операции, которые можно выполнить в UEFI BIOS.

Что такое UEFI BIOS

UEFI BIOS — это первая программа, которая запускается при включении компьютера. UEFI BIOS инициализирует компоненты аппаратных средств и загружает операционную систему и другие программы. На компьютере установлена программа настройки, с помощью которой можно изменить параметры UEFI BIOS.

Вход в меню UEFI BIOS

Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1, чтобы войти в меню UEFI BIOS.

Примечание: При задан пароль администратора, при запросе введите правильный пароль. Можно также нажать клавишу Enter, чтобы пропустить запрос пароля и войти в меню UEFI BIOS. Однако не удастся изменить конфигурации системы, защищенные паролем администратора.

Навигация по интерфейсу UEFI BIOS

Внимание: Конфигурации по умолчанию уже оптимизированы для вас и выделены жирным шрифтом. Некорректное изменение конфигураций может привести к неожиданным результатам.

Чтобы перейти в интерфейс UEFI BIOS, нажмите следующие клавиши:

F9 Восстановление параметров по умолчанию.

F10

F5 Установка более низкого значения.

F6 Установка более высокого значения.

↑↓ Поиск элемента.

← → Выбор вкладки.

Esc Выход из подменю и возврат в родительское меню.

Enter Вход на выбранную вкладку или подменю.

Отображение экрана общей справки.

Сохранение конфигурации и выход.

Изменение последовательности загрузки

1. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1.

2. Выберите Startup ➙ Boot. Затем нажмите клавишу Enter. Отображается порядок загрузки устройств по умолчанию.

Примечание: Если компьютер не загружается ни с одного из устройств или на них не найдена операционная система, отображается меню Boot.

3. Настройте последовательность загрузки по своему желанию.

4. Нажмите клавишу F10, чтобы сохранить настройки и выйти из программы.

Чтобы временно изменить последовательность загрузки, выполните следующие действия.

1. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F12.

2. Выберите устройство, с которого должен загружаться компьютер, и нажмите клавишу Enter.

Установка системной даты и времени

1. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1.

2. Выберите Date/Time и установите системные дату и время по желанию.

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти из программы.

Обновление UEFI BIOS

При установке новой программы, драйвера устройства или аппаратного компонента может потребоваться обновить UEFI BIOS.

Загрузите и установите последнюю версию пакета обновления UEFI BIOS одним из следующих способов:

• Откройте Lenovo Vantage, чтобы проверить доступные пакеты обновлений. Если доступен новейший пакет обновлений UEFI BIOS, выполните инструкции на экране, чтобы скачать и установить его.

• Перейдите на сайт следуйте инструкциям на экране, чтобы загрузить и установить последнюю версию пакета обновления UEFI BIOS.

https://support.lenovo.com и выберите запись для вашего компьютера. Затем

Информация о восстановлении

В этом разделе представлены сведения о восстановлении операционной системы Windows 10. Обязательно прочтите инструкции по восстановлению на экране и следуйте им. В ходе процесса восстановления данные на компьютере могут быть удалены. Во избежание потери данных создайте резервную копию всех данных, которые необходимо сохранить.

Восстановление предыдущего состояния системных файлов и параметров

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Щелкните Восстановить ➙ Запуск восстановления системы. Затем следуйте инструкциям на экране.

Восстановление файлов из резервной копии

Примечание: Если для восстановления файлов из резервной копии используется история файлов,

не забудьте предварительно создать там резервную копию своих данных.

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Щелкните История файлов ➙ Восстановить личные файлы. Затем следуйте инструкциям на экране.

Руководство пользователя E490/E495/E490s/R490/S3–490

Переустановка компьютера

В процессе восстановления исходного состояния вы можете выбрать возможность сохранения или удаления своих файлов, а затем переустановить операционную систему.

Примечание: Элементы графического интерфейса пользователя могут быть изменены без уведомления.

1. Откройте меню Пуск и выберите Параметры ➙ Обновление и безопасность ➙

Восстановление.

2. В разделе Вернуть компьютер в исходное состояние щелкните Начало работы.

3. Следуйте инструкциям на экране, чтобы вернуть компьютер в исходное состояние.

Использование дополнительных параметров

Примечание: Элементы графического интерфейса пользователя могут быть изменены без

уведомления.

1. Откройте меню Пуск и выберите Параметры ➙ Обновление и безопасность ➙

Восстановление.

2. В разделе Особые варианты загрузки щелкните Перезагрузить сейчас ➙ Диагностика ➙

Дополнительные параметры.

3. Выберите требуемый вариант в следующем списке и следуйте инструкциям на экране.

• Восстановление операционной системы Windows с точки восстановления, записанной на компьютере.

• Восстановление операционной системы Windows из определенного образа системы.

• Устранение неполадок, препятствующих загрузке операционной системы Windows.

• Использование командной строки для расширенного устранения неполадок.

• Изменение параметров микропрограммы UEFI на компьютере.

• Изменять параметры загрузки операционной системы Windows.

• Возврат к предыдущей сборке.

Автоматическое восстановление Windows

Примечание: Убедитесь, что компьютер подключен к сети переменного тока в ходе всей процедуры

восстановления.

Среда восстановления Windows на компьютере способна работать независимо от операционной системы Windows 10. Это позволяет переустановить или восстановить операционную систему, даже если операционная система Windows 10 не загружается.

После двух последовательных неудачных попыток загрузки среда восстановления Windows запускается автоматически. После этого можно выбрать параметры восстановления и переустановки, следуя инструкциям на экране.

Создание и использование USB-устройства восстановления

Рекомендуется как можно скорее создать USB-накопитель восстановления в качестве резервной копии программ восстановления Windows. Имея такой накопитель, можно определять причины неполадок и устранять их, даже если предустановленные программы восстановления Windows повреждены. Если USB-накопитель для восстановления системы не был создан, обратитесь в центр поддержки клиентов Lenovo и приобретите такой накопитель в компании Lenovo. Узнать номера телефонов службы поддержки Lenovo в вашей стране или регионе можно на следующей странице:

Глава 5. Настройка дополнительных параметров 33

https://pcsupport.lenovo.com/supportphonelist

Создание USB-накопителя восстановления Внимание: Все данные, хранящиеся в USB-накопителе, в процессе создания будут удалены. Во

избежание потери данных создайте резервную копию всех данных, которые необходимо сохранить.

1. Убедитесь, что компьютер подключен к сети переменного тока.

2. Подготовьте USB-накопитель емкостью не менее 16 ГБ. Необходимая фактическая емкость USBнакопителя зависит от размера образа восстановления.

3. Подключите подготовленный USB-накопитель к компьютеру.

4. Введите recovery в поле поиска. Затем щелкните Создание диска восстановления.

5. Щелкните Да в окне контроля учетных записей пользователей, чтобы разрешить запуск программы Recovery Media Creator.

6. Следуйте инструкциям в окне «Диск восстановления» для создания USB-накопителя восстановления.

Использование USB-накопителя восстановления

1. Убедитесь, что компьютер подключен к сети переменного тока.

2. Подключите USB-накопитель восстановления к компьютеру.

3. Включите или перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F12. Откроется окно меню «Boot».

4. Выберите USB-накопитель восстановления в качестве загрузочного устройства.

5. Щелкните Диагностика для отображения дополнительных решений по восстановлению.

6. Выберите необходимое решение для восстановления. Следуйте инструкциям на экране для выполнения процесса.

Установка Windows 10 и драйверов

В этом разделе описывается установка операционной системы Windows 10 и драйверов устройств.

Установка операционной системы Windows 10

Microsoft постоянно предоставляет обновления для операционной системы Windows 10. Прежде чем устанавливать определенную версию Windows 10, проверьте совместимость версии Windows в соответствующем списке. Дополнительные сведения см. по адресу

solutions/windows-support

Внимание:

• Рекомендуется обновить операционную систему по официальным каналам. Неофициальное обновление может представлять угрозу безопасности.

• В ходе установки новой операционной системы удаляются все данные с внутреннего устройства хранения данных, включая данные, сохраненные в скрытой папке.

• На моделях компьютеров с установленной памятью Intel Optane убедитесь, что в памяти Optane не установлена операционная система.

1. Если вы используете функцию BitLocker Drive Encryption в Windows и на компьютере имеется Trusted Platform Module, отключите эту функцию.

2. Убедитесь, что для микросхемы защиты задано значение Active.

https://support.lenovo.com/us/en/

Руководство пользователя E490/E495/E490s/R490/S3–490

a. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1, чтобы

войти в меню UEFI BIOS.

b. Выберите Security ➙ Security Chip и нажмите клавишу Enter. Откроется подменю Security

Chip. c. Убедитесь, что для микросхемы защиты для TPM 2.0 задано значение Active. d. Нажмите клавишу F10, чтобы сохранить настройки и выйти из программы.

3. На моделях компьютеров с установленной памятью Intel Optane войдите в меню UEFI BIOS и выберите Config ➙ Storage ➙ Controller mode. Убедитесь, что выбрано значение RST mode.

4. Подключите к компьютеру установочный диск операционной системы.

5. Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1, чтобы войти в меню UEFI BIOS.

6. Выберите Startup ➙ Boot для отображения подменю Boot Priority Order.

7. Выберите диск, содержащий программу установки операционной системы, например USB HDD. Затем нажмите клавишу Esc.

Внимание: После изменения последовательности загрузки убедитесь, что во время копирования, сохранения или форматирования выбрано правильное устройство. Если выбрано неправильное устройство, содержащиеся на нем данные могут быть удалены или перезаписаны.

8. Выберите Restart и убедитесь, что параметр OS Optimized Defaults включен. Затем нажмите клавишу F10, чтобы сохранить настройки и выйти из программы.

9. Следуйте инструкциям на экране, чтобы установить драйверы устройств и необходимые программы.

10. После установки драйверов устройств используйте Центр обновления Windows для получения последних доступных обновлений, например обновлений для системы безопасности.

11. Чтобы загрузить и установить последнюю версию Lenovo Vantage, перейдите в Microsoft Store.

Примечание: После установки операционной системы не изменяйте исходную настройку UEFI/ Legacy Boot в меню UEFI BIOS. В противном случае операционная система не будет загружаться

правильно.

На моделях компьютеров с установленной памятью Intel Optane включите память Intel Optane, выполнив следующие действия:

1. Перейдите на страницу

https://support.lenovo.com. Загрузите и установите драйвер Intel Rapid

Storage Technology (iRST) на компьютере.

2. Перейдите в Microsoft Store, чтобы скачать и установить программу Intel Optane Memory and Storage Management.

3. Запустите программу. Щелкните Intel Optane Memory ➙ Enable Intel Optane Memory и выполните инструкции на экране, чтобы включить ее.

Установка драйверов устройств

Если устройство стало хуже работать или является новым для данной системы, рекомендуется загрузить для него актуальный драйвер. Это позволит устранить драйвер из числа возможных причин проблемы. Загрузите и установите последний драйвер одним из следующих способов:

• Откройте Lenovo Vantage, чтобы проверить доступные пакеты обновлений. Выберите нужные пакеты обновлений и следуйте инструкциям на экране, чтобы скачать и установить их.

• Перейдите на сайт

https://support.lenovo.com и выберите запись для вашего компьютера. Затем

следуйте инструкциям на экране, чтобы загрузить и установить необходимые драйверы и программы.

Глава 5. Настройка дополнительных параметров 35

36 Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 6. Замена CRU

Что такое CRU

Узлы, подлежащие замене силами заказчика (Customer Replaceable Units — CRU), представляют собой компоненты, которые пользователь может модернизировать или заменить самостоятельно. В компьютерах содержатся узлы CRU указанных ниже типов.

• Узлы CRU самообслуживания. Это компоненты, которые могут легко устанавливаться и заменяться самими пользователями или квалифицированными специалистами по обслуживанию за дополнительную плату.

• Узлы CRU с дополнительным обслуживанием. Это компоненты, которые могут устанавливаться и заменяться пользователями с высоким уровнем квалификации. Квалифицированные специалисты по обслуживанию также могут предоставлять услугу установки и замены компонентов в соответствии с типом гарантии, предусмотренной для компьютера клиента.

Если вы собираетесь установить какой-либо узел CRU, Lenovo поставит его вам. Информация о CRU и инструкции по замене поставляются вместе с вашим продуктом; кроме того, их всегда можно запросить в Lenovo. Вам может потребоваться вернуть дефектный компонент, замененный узлом CRU. Если узел необходимо вернуть, то: 1) вместе с запасным CRU предоставляются инструкции по возврату, оплаченная транспортная этикетка и контейнер; 2) если дефектный узел CRU не будет возвращен в сервисный центр Lenovo в течение тридцати (30) дней после получения пользователем узла, предоставленного ему для замены, сервисный центр может выставить пользователю счет за этот узел. Подробные сведения см. в документации по ограниченной гарантии Lenovo по адресу

https://www.lenovo.com/warranty/llw_02.

См. следующий список CRU для компьютера.

E490/E495/R490

Узлы CRU CRU самообслуживания CRU с дополнительным обслуживанием

Адаптер электропитания ●

Шнур питания ●

Шершавый колпачок манипулятора

Узел крышки корпуса ●

Жесткий диск * ●

Кронштейн для жесткого диска *

Кабель для жесткого диска * ●

Твердотельный диск M.2 * ●

Кронштейн для твердотельного диска M.2 *

Плата ввода-вывода ●

Клавиатура ●

Блок динамика ●

●

Узлы CRU CRU самообслуживания CRU с дополнительным обслуживанием

Модули памяти ●

Карта беспроводной локальной сети

●

E490s/S3–490

Узлы CRU CRU самообслуживания CRU с дополнительным обслуживанием

Адаптер электропитания ●

Шнур питания ●

Шершавый колпачок манипулятора

Узел крышки корпуса ●

Твердотельный диск M.2 ●

Крепежная скоба твердотельного диска M.2

Блок динамика ●

Модули памяти ●

Карта беспроводной локальной сети

●

* В некоторых моделях

Отключение функции «Быстрый запуск» и встроенного аккумулятора

Перед заменой любого узла CRU сначала выключите функцию быстрого запуска и только потом отключите встроенный аккумулятор.

Чтобы отключить быстрый запуск, выполните следующие действия.

1. Перейдите на Панель управления и настройте отображение мелких или крупных значков.

2. Щелкните Электропитание, а затем — Действия кнопок питания на левой панели.

3. В верхней части экрана щелкните Изменение параметров, которые сейчас недоступны.

4. В случае появления подсказки функции контроля учетных записей пользователей нажмите Да.

5. Снимите флажок Включить быстрый запуск и нажмите Сохранить изменения.

Чтобы отключить встроенный аккумулятор, выполните следующие действия.

1. Перезагрузите компьютер. Когда откроется окно с логотипом, сразу же нажмите клавишу F1, чтобы войти в меню UEFI BIOS.

2. Выберите Config ➙ Power. Откроется подменю Power.

3. Выберите Disable Built-in Battery и нажмите клавишу Enter.

4. В окне Setup Confirmation выберите Yes. Встроенный аккумулятор отключается, а компьютер выключается автоматически. Дайте компьютеру охладиться в течение трех—пяти минут.

Руководство пользователя E490/E495/E490s/R490/S3–490

Замена CRU

Выполните процедуру замены, чтобы заменить CRU.

Узел крышки корпуса (для E490s/S3–490)

Предварительное требование

Перед началом работы прочитайте раздел Приложение A «Важная информация по технике безопасности» на странице 75 и распечатайте представленные ниже инструкции.

Примечание: Не снимайте блок крышки корпуса, если компьютер подключен к сети питания переменного тока. В противном случае возможен риск короткого замыкания.

Процедура замены

1. Отключите встроенный аккумулятор. См. раздел «Отключение функции «Быстрый запуск» и

встроенного аккумулятора» на странице 38.

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных

кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

4. Поверните резиновую опору вверх, взяв ее за оба конца, чтобы открыть винты под ней

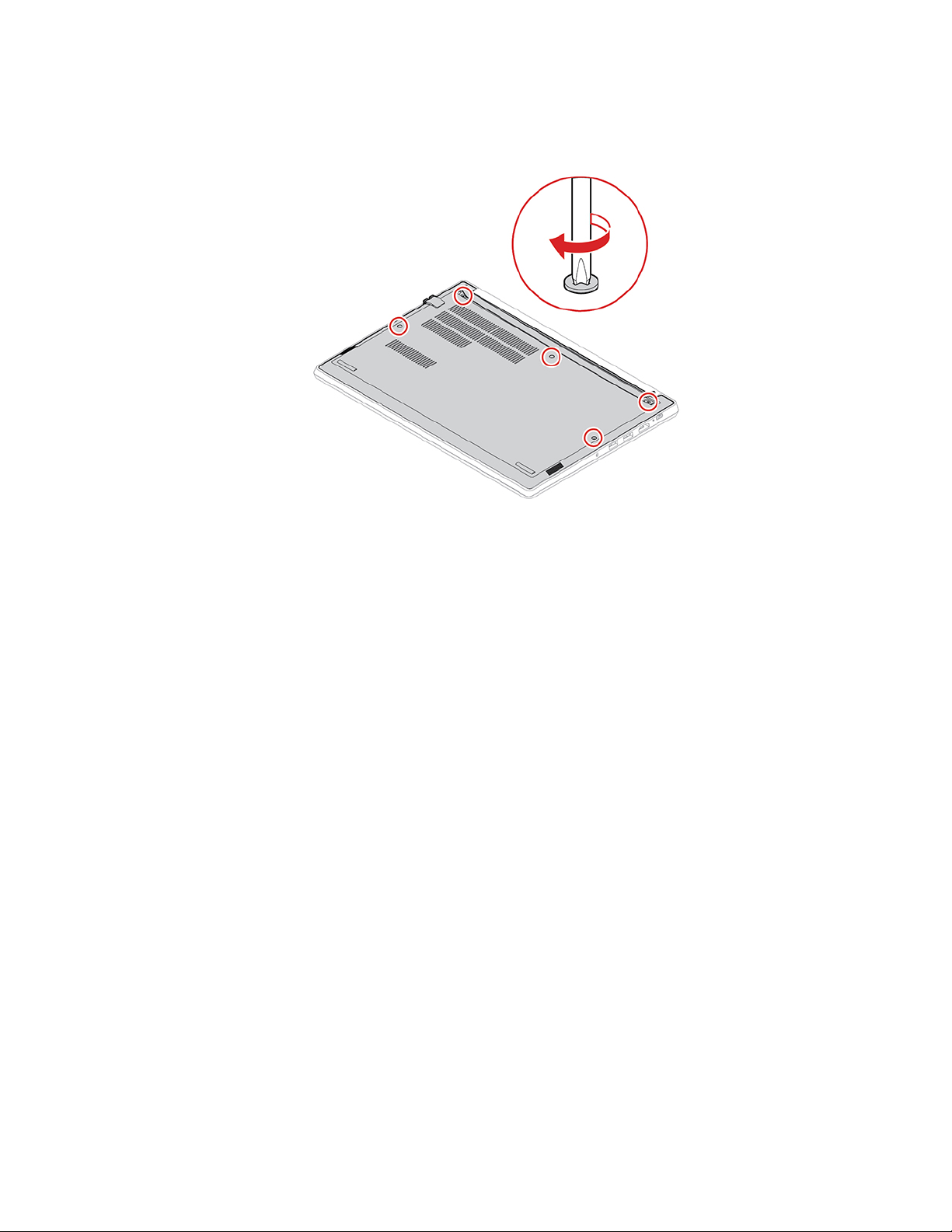

Ослабьте винты, фиксирующие узел крышки корпуса

2 .

1 .

Глава 6. Замена CRU 39

5. Поверните крючок вверх, чтобы отсоединить его от рамы, как показано на рисунке.

6. Снимите узел крышки корпуса.

7. Установите новый узел крышки корпуса на место. Убедитесь, что защелки блока крышки основания зафиксированы под рамой.

40 Руководство пользователя E490/E495/E490s/R490/S3–490

8. Затяните винты, чтобы зафиксировать блок крышки основания, и надавите на оба конца

резиновой опоры.

9. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все

отключенные кабели.

Устранение неполадок

Если компьютер не запускается после повторной установки узла крышки корпуса, отключите адаптер электропитания и снова подключите его к компьютеру.

Узел крышки корпуса (для E490/E495/R490)

Предварительное требование

Процедура замены

1. Отключите встроенный аккумулятор. См. раздел «Отключение функции «Быстрый запуск» и

встроенного аккумулятора» на странице 38.

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных

кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

Глава 6. Замена CRU 41

4. Ослабьте винты, фиксирующие узел крышки корпуса.

5. Поверните крючок вверх, чтобы отсоединить его от рамы, как показано на рисунке 1 . Затем снимите блок крышки корпуса

42 Руководство пользователя E490/E495/E490s/R490/S3–490

6. Выполните одно из следующих действий в зависимости от того, установлен ли на вашем

компьютере твердотельный диск M.2.

• Если на компьютере установлен твердотельный диск M.2, убедитесь в правильности установки длинной скобы твердотельного диска M.2 на узел крышки корпуса для предотвращения возможного перегрева. См. раздел «Длинная скоба твердотельного диска M.2 (только для E490/E495/R490)» на странице 51. Затем установите на место новый узел крышки корпуса Убедитесь, что защелки блока крышки основания зафиксированы под рамой

2 .

• Если в компьютере нет твердотельного диска M.2, установите на место новый узел крышки корпуса

1 . Убедитесь, что защелки блока крышки основания зафиксированы под рамой 2 .

1 .

7. Затяните винты, фиксирующие узел крышки корпуса.

8. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все отключенные кабели.

Устранение неполадок

Глава 6. Замена CRU 43

Блок динамика (для E490s/S3–490)

Предварительное требование

Процедура замены

1. Отключите встроенный аккумулятор. См. раздел «Отключение функции «Быстрый запуск» и встроенного аккумулятора» на странице 38.

2. Убедитесь, что компьютер выключен, и отсоедините от него шнур электропитания и все остальные кабели.

3. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

4. Снимите узел крышки корпуса. См. раздел «Узел крышки корпуса (для E490s/S3–490)» на странице 39.

5. Отключите разъем блока динамика

1 и освободите кабели динамика 2 .

6. Извлеките блок динамика.

44 Руководство пользователя E490/E495/E490s/R490/S3–490

7. Установите новый блок динамика на место и проложите кабели динамика.

8. Подключите разъем блока динамика.

9. Установите узел крышки корпуса на место.

10. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все отключенные кабели.

Блок динамика (для E490/E495/R490)

Предварительное требование

Процедура замены

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

Глава 6. Замена CRU 45

4. Снимите узел крышки корпуса. См. раздел «Узел крышки корпуса (для E490/E495/R490)» на странице 41.

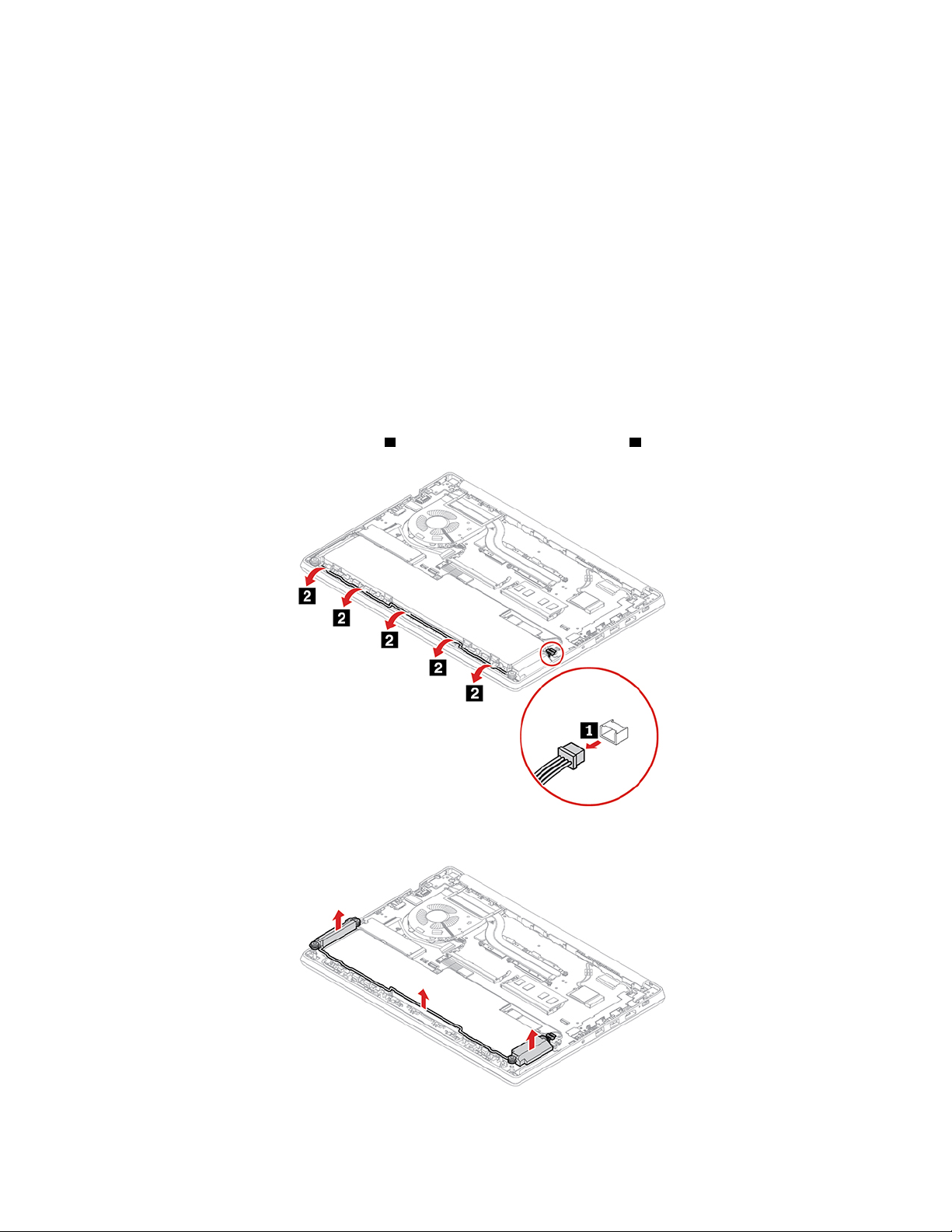

5. Отключите разъем блока динамика

1 и освободите кабели динамика 2 .

6. Отверните винты 1 , которыми крепится блок динамика, и снимите его 2 .

46 Руководство пользователя E490/E495/E490s/R490/S3–490

7. Установите новый блок динамика 1 и проложите кабели динамика. Затем установите винты,

чтобы закрепить блок динамика

2 .

8. Подключите разъем блока динамика.

9. Установите узел крышки корпуса на место.

Модули памяти

Предварительное требование

Внимание: Не прикасайтесь к контактам модуля памяти. В противном случае возможно повреждение модуля памяти.

Глава 6. Замена CRU 47

Процедура замены

Чтобы заменить модуль памяти, выполните указанные ниже действия.

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

4. Снимите узел крышки корпуса.

• Сведения для E490/E495/R490 см. в разделе «Узел крышки корпуса (для E490/E495/R490)» на

странице 41.

• Сведения для E490s/S3–490 см. в разделе «Узел крышки корпуса (для E490s/S3–490)» на

странице 39.

5. Откройте защелки одновременно с обеих сторон гнезда модуля памяти памяти

2 .

1 и извлеките модуль

Примечание: Модуль памяти может быть покрыт майларовой пленкой. Для получения доступа к нему сначала откройте защитную пленку.

48 Руководство пользователя E490/E495/E490s/R490/S3–490

6. Установите модуль памяти, выполнив следующие действия:

a. Приложите новый модуль памяти стороной с вырезом к области контактов на гнезде модуля

памяти. Затем вставьте новый модуль памяти в предназначенное для него гнездо под углом около 20 градусов

b. Поверните модуль памяти вниз так, чтобы он встал на место

1 .

2 . Убедитесь в том, что модуль

памяти надежно зафиксирован и не качается в гнезде модуля памяти.

Примечание: Если в компьютере установлен только один модуль памяти, убедитесь, что он установлен в гнезде рядом с блоком вентилятора.

7. Установите узел крышки корпуса на место.

8. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все

отключенные кабели.

Твердотельный диск M.2

Предварительное требование

Внимание: Твердотельный диск M.2 — чувствительное устройство. Неправильное обращение с ним может вызвать его повреждение и полную потерю данных.

При обращении с твердотельным диском M.2 соблюдайте следующие рекомендации:

• Заменяйте твердотельный диск M.2 только в случае его ремонта или обновления системы. Твердотельные диски M.2 не предназначены для частой замены или переустановки.

• Перед заменой твердотельного диска M.2 создайте резервную копию всех данных, которые необходимо сохранить.

• Не нажимайте на твердотельный диск M.2.

• Не прикасайтесь к контактам и печатной плате твердотельного диска M.2. В противном случае возможно повреждение твердотельного диска M.2.

• Не роняйте твердотельный диск M.2 и оберегайте его от ударов. Кладите твердотельный диск M.2 на материалы, поглощающие толчки, например на мягкую ткань.

Процедура замены

1. Если вы планируете заменить память Intel Optane, отключите память Intel Optane следующим образом:

a. Запустите консоль iRST Console с драйвером Device Driver.

Глава 6. Замена CRU 49

b. Нажмите Intel® Optane™ Memory и следуйте инструкциям на экране, чтобы отключить

память.

2. Отключите встроенный аккумулятор. См. раздел «Отключение функции «Быстрый запуск» и встроенного аккумулятора» на странице 38.

3. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

4. Закройте дисплей компьютера и переверните компьютер.

5. Снимите узел крышки корпуса.

• Сведения для E490/E495/R490 см. в разделе «Узел крышки корпуса (для E490/E495/R490)» на

странице 41.

• Сведения для E490s/S3–490 см. в разделе «Узел крышки корпуса (для E490s/S3–490)» на

странице 39.

6. Извлеките твердотельный диск M.2, выполнив указанные ниже действия. a. Отверните винт, которым крепится твердотельный диск M.2

1 . Твердотельный диск M.2

освобождается и поворачивается из своего положения вверх.

b. Осторожно извлеките диск из гнезда

2 .

Примечание: В зависимости от модели компьютера над твердотельным диском M.2 или под ним устанавливается термонакладка для предотвращения возможного перегрева. Убедитесь, что термонакладка неподвижна и не повреждена.

Руководство пользователя E490/E495/E490s/R490/S3–490

7. Установите новый твердотельный диск M.2, выполнив указанные ниже действия.

a. Совместите контактный край нового твердотельного диска M.2 с ключом в гнезде. Затем

аккуратно вставьте диск в гнездо под углом около 20 градусов диск M.2 в направлении вниз

b. Закрепите твердотельный диск M.2 винтом

2 .

3 .

1 и поверните твердотельный

Примечание: Для компьютеров E490/E495/R490 после установки твердотельного диска M.2 убедитесь в правильности установки длинной скобы твердотельного диска M.2 на узел крышки корпуса для предотвращения возможного перегрева. См. раздел «Длинная скоба твердотельного диска M.2 (только для E490/E495/R490)» на странице 51.

8. Установите узел крышки корпуса на место.

9. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все

отключенные кабели.

10. Если вы устанавливаете новую память Intel Optane, включите память Intel Optane следующим образом:

a. Перезагрузите компьютер. Когда откроется окно с логотипом, сразу же нажмите клавишу F1,

чтобы войти в меню UEFI BIOS.

b. Выберите Config ➙ Storage ➙ Controller mode. Убедитесь, что выбрано значение RST

mode.

c. Перейдите на страницу

https://support.lenovo.com. Загрузите и установите консоль Intel Rapid

Storage Technology (iRST) с драйвером устройств Device Driver на компьютере. d. Запустите консоль iRST Console с драйвером Device Driver. e. Щелкните Intel® Optane™ Memory и выполните инструкции на экране, чтобы включить

память.

Длинная скоба твердотельного диска M.2 (только для E490/E495/ R490)

Предварительное требование

Внимание: Над длинной скобой твердотельного диска M.2 устанавливается термонакладка для предотвращения возможного перегрева. Убедитесь, что термонакладка неподвижна и не повреждена.

Глава 6. Замена CRU 51

Процедура замены длинной скобы твердотельного диска M.2

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

4. Снимите узел крышки корпуса.

5. Снимите длинную скобу твердотельного диска M.2 с узла крышки корпуса, выполнив следующие действия.

a. Ослабьте винт, которым крепится длинная скоба твердотельного диска M.2

1 .

b. Поверните крючок в направлении наружу, чтобы вывести длинную скобу из положения

фиксации

2 , а затем извлеките длинную скобу из гнезда 3 .

52 Руководство пользователя E490/E495/E490s/R490/S3–490

6. Установите новую длинную скобу твердотельного диска M.2 на узел крышки корпуса, выполнив

следующие действия. a. Установите новую длинную скобу твердотельного диска M.2 на место b. Поверните скобу в направлении вниз, чтобы она правильно установилась на крючке

затяните винт, чтобы закрепить скобу

3 .

1 .

2 , и

7. Установите узел крышки корпуса на место.

8. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все

отключенные кабели.

Жесткий диск (для E490/E495/R490)

Предварительное требование

Внимание: Внутреннее устройство хранения данных — чувствительный компонент. Неправильное обращение с ним может вызвать его повреждение и полную потерю данных.

При обращении с внутренним устройством хранения данных соблюдайте следующие рекомендации:

• Заменяйте внутреннее устройство хранения данных только в случае его ремонта или обновления системы. Внутренние устройства хранения данных не предназначены для частой замены или переустановки.

• Перед заменой внутреннего устройства хранения данных создайте резервную копию всех данных, которые необходимо сохранить.

• Не прикасайтесь к контактам внутреннего устройства хранения данных. В противном случае возможно повреждение внутреннего устройства хранения данных.

• Не давите на внутреннее устройство хранения данных.

• Не роняйте внутреннее устройство хранения данных и оберегайте его от ударов. Кладите внутреннее устройство хранения данных на материалы, поглощающие толчки, например на мягкую ткань.

Глава 6. Замена CRU 53

Процедура замены

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

4. Снимите узел крышки корпуса. См. раздел «Узел крышки корпуса (для E490/E495/R490)» на странице 41.

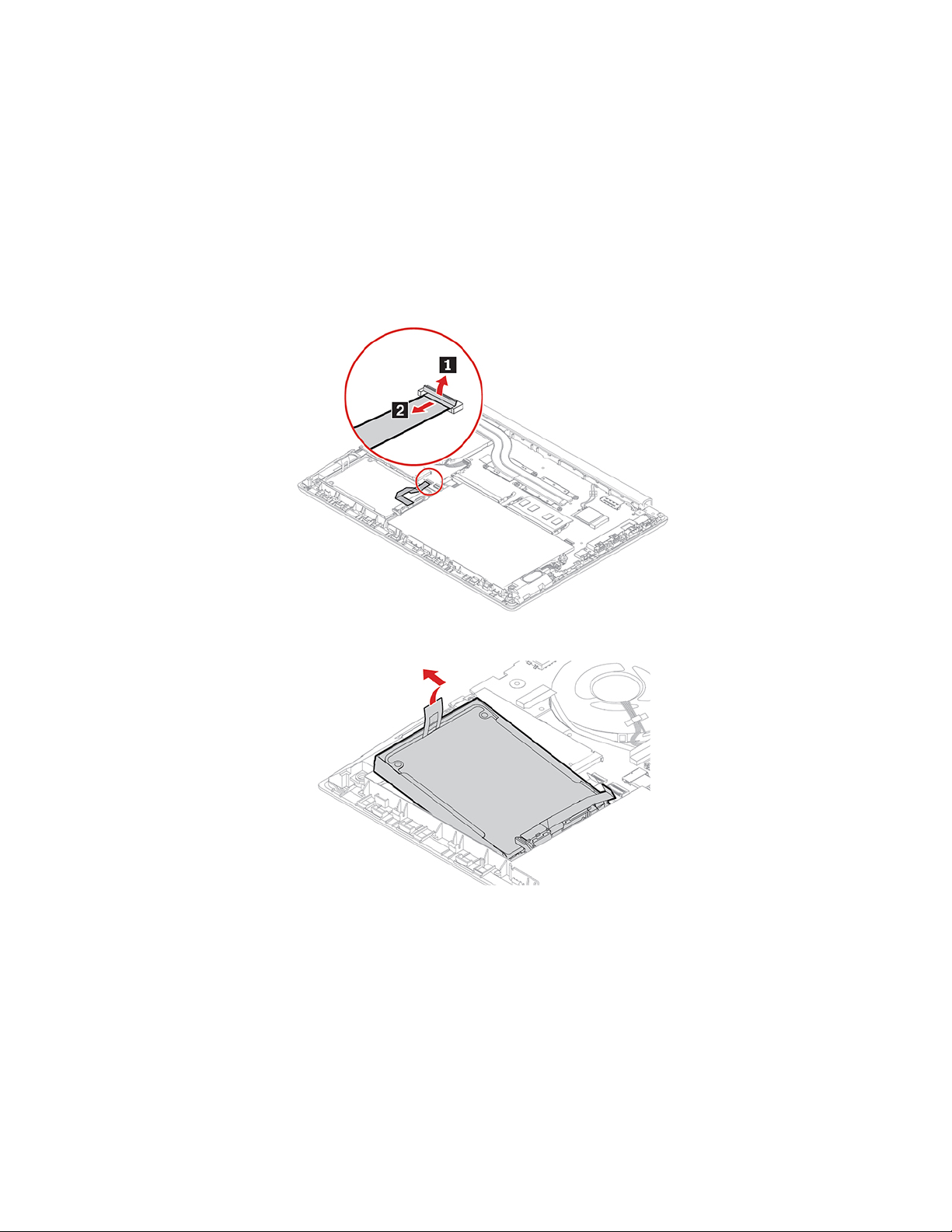

5. Отсоедините кабель от материнской платы.

6. Потяните за ленту, чтобы извлечь жесткий диск.

54 Руководство пользователя E490/E495/E490s/R490/S3–490

7. Отключите кабель от жесткого диска.

8. Отсоедините крепежную скобу от жесткого диска.

9. Присоедините крепежную скобу к новому жесткому диску.

Глава 6. Замена CRU 55

10. Подключите кабель к жесткому диску.

11. Вставьте новый жесткий диск 1 и поверните его в направлении вниз 2 . Убедитесь, что новый жесткий диск встал на место.

12. Подсоедините кабель к материнской плате.

13. Установите узел крышки корпуса на место.

14. Переверните компьютер. Подсоедините к компьютеру адаптер питания и все отсоединенные кабели.

Руководство пользователя E490/E495/E490s/R490/S3–490

Клавиатура (для E490/E495/R490)

Предварительное требование

Процедура замены Примечание: При выполнении одного из перечисленных ниже действий вам, возможно, потребуется

сдвинуть рамку клавиатуры вперед или назад. В этом случае при сдвиге рамки клавиатуры не нажимайте и не удерживайте клавиши. В противном случае рамка клавиатуры не сдвинется.

1. Отключите встроенный аккумулятор. См. раздел «Отключение функции «Быстрый запуск» и

встроенного аккумулятора» на странице 38.

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных

кабелей.

3. Вытащите из упаковки новой клавиатуры инструмент. Вставьте язычки

кнопками TrackPoint и сенсорной панелью

2 , чтобы освободить левую и правую кнопки TrackPoint. Затем удалите две кнопки TrackPoint 3 .

1 . Немного поверните инструмент в направлении вниз

a и b в гнездо между

Глава 6. Замена CRU 57

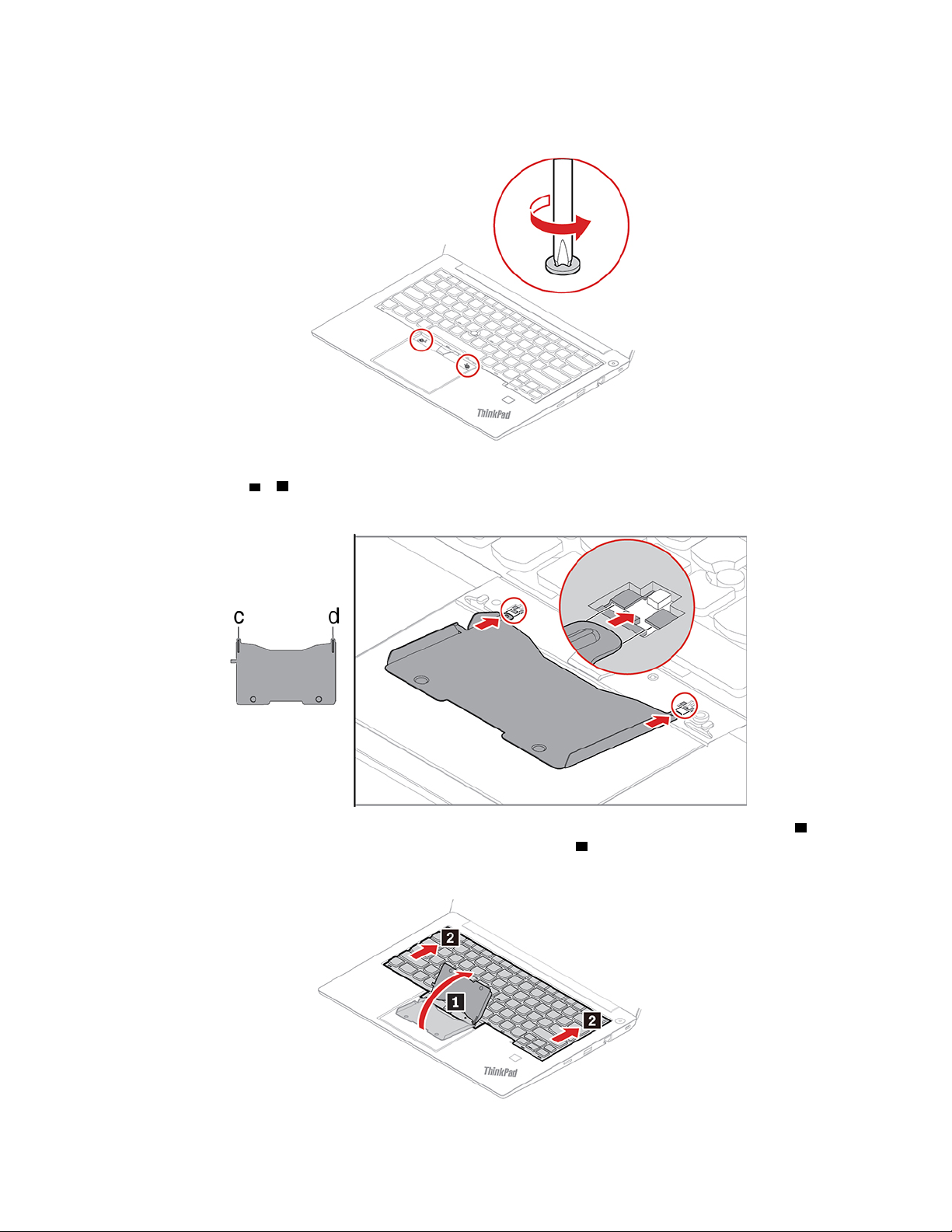

4. Ослабьте винты, которыми закреплена клавиатура.

5. Вставьте язычки c и d в две выемки, расположенные рядом с двумя головками винтов (см. рисунок).

6. Поверните инструмент в указанном на рисунке направлении, чтобы освободить клавиатуру 1 . Нажмите на клавиатуру в направлении, указанном стрелками

2 , чтобы защелки вышли из

углубления клавиатуры.

58 Руководство пользователя E490/E495/E490s/R490/S3–490

7. Поверните клавиатуру немного вверх в направлении, указанном стрелкой 1 . Затем переверните

клавиатуру в направлении, указанном стрелкой

2 .

8. Потяните клавиатуру на подставку для рук, как показано на рисунке, и отключите разъемы. Затем

извлеките клавиатуру.

9. Подключите разъемы и переверните клавиатуру, как показано на рисунке.

Глава 6. Замена CRU 59

10. Вставьте клавиатуру в углубление клавиатуры, как показано на рисунке. Убедитесь, что передний край клавиатуры (который ближе к дисплею) находится под рамкой углубления клавиатуры.

11. Сдвиньте клавиатуру в направлении, указанном стрелками. Убедитесь, что защелки находятся под рамкой клавиатуры.

60 Руководство пользователя E490/E495/E490s/R490/S3–490

12. Затяните винты, чтобы зафиксировать клавиатуру.

13. Вытащите из упаковки новой клавиатуры новые кнопки TrackPoint. Установите кнопки TrackPoint, как показано на рисунке.

14. Подсоедините к компьютеру адаптер питания и все отсоединенные кабели.

Плата ввода-вывода (для E490/E495/R490)

Предварительное требование

Внимание: На карте ввода-вывода установлены чувствительные компоненты. При замене карты будьте аккуратны.

Глава 6. Замена CRU 61

Извлечение платы ввода-вывода

2. Выключите компьютер и отключите его от сети питания переменного тока и всех подключенных кабелей.

3. Закройте дисплей компьютера и переверните компьютер.

4. Снимите узел крышки корпуса. См. раздел «Узел крышки корпуса (для E490/E495/R490)» на странице 41.

5. Извлеките твердотельный диск M.2. См. раздел «Твердотельный диск M.2» на странице 49.

6. В некоторых моделях компьютеров установлен держатель. Снимите его, как показано на рисунке.

7. Отсоедините кабель от платы ввода-вывода 1 , а затем извлеките винты 2 .

62 Руководство пользователя E490/E495/E490s/R490/S3–490

8. Поверните подставку вверх в вертикальное положение.

9. Открутите винт, фиксирующий плату ввода-вывода 1 , и снимите плату ввода-вывода 2 .

Установка платы ввода-вывода

1. Установите новую плату ввода-вывода

1 и зафиксируйте плату 2 винтом.

Глава 6. Замена CRU 63

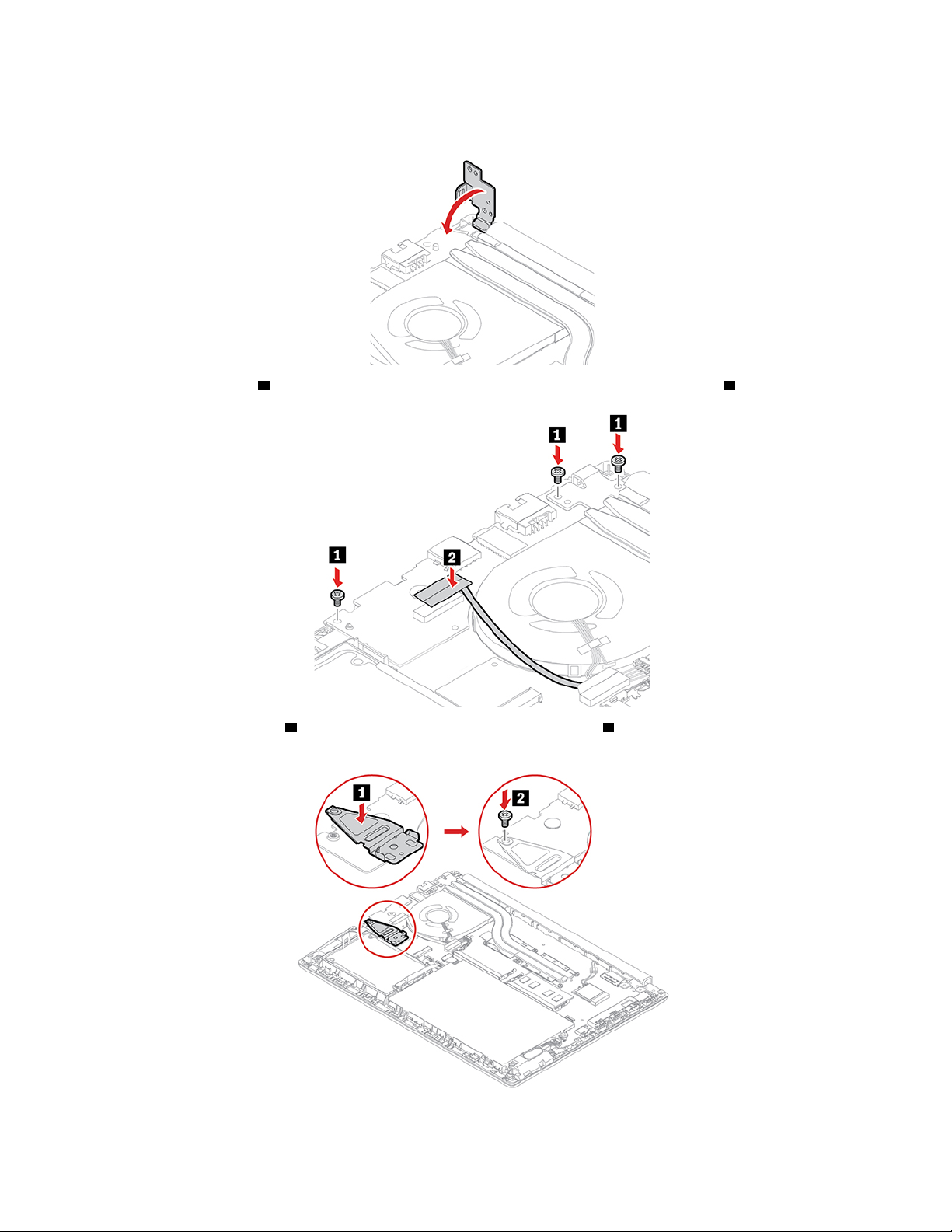

2. Поверните подставку вниз, чтобы она зафиксировалась на месте.

3. Установите винты 1 на место и подсоедините кабель к новой плате ввода-вывода 2 .

4. Установите фиксатор 1 на место. Затем зафиксируйте фиксатор 2 винтом.

5. Установите на место твердотельный диск M.2.

Руководство пользователя E490/E495/E490s/R490/S3–490

6. Установите узел крышки корпуса на место.

7. Переверните компьютер. Подсоедините к компьютеру адаптер питания переменного тока и все

отключенные кабели.

8. Сбросьте системную дату и системное время в меню BIOS. См. раздел «Установка системной

даты и времени» на странице 32.

Глава 6. Замена CRU 65

66 Руководство пользователя E490/E495/E490s/R490/S3–490

Глава 7. Справка и поддержка

Часто задаваемые вопросы

Как открыть панель управления?

Как выключить компьютер?

Как разделить устройство хранения данных на разделы?

Что делать, если компьютер перестает отвечать на команды?

• Откройте меню «Пуск» и щелкните Служебные — Windows ➙ Панель управления.

• Используйте функцию Windows Search.

Откройте меню «Пуск» и щелкните Завершение работы.

https://support.lenovo.com/solutions/ht503851

1. Нажмите и удерживайте кнопку питания, пока компьютер не выключится. Затем перезагрузите компьютер.

2. Если шаг 1 не работает:

• В случае моделей с отверстием для аварийной перезагрузки вставьте

конец распрямленной скрепки для бумаг в отверстие, чтобы временно остановить подачу питания. Затем перезапустите компьютер, подключенный к сети переменного тока.

• Для моделей без отверстия для аварийной перезагрузки:

– В случае моделей со съемным аккумулятором извлеките съемный

аккумулятор и отсоедините все источники питания. Затем снова подключите компьютер к сети переменного тока и перезапустите компьютер.

– В случае моделей со встроенным аккумулятором отсоедините все

источники питания. Нажмите и удерживайте кнопку питания в течение приблизительно 7 секунд. Затем снова подключите компьютер к сети переменного тока и перезапустите компьютер.

Питание. Затем щелкните

1. Осторожно отсоедините адаптер электропитания и немедленно выключите компьютер. Чем быстрее компьютер будет обесточен, тем больше вероятность минимизировать повреждения вследствие коротких замыканий.

Внимание: Несмотря на возможность потери несохраненных данных,

Что делать, если я пролил(а) жидкость на компьютер?

Как перейти в меню BIOS?

компьютер следует немедленно отключить. Если оставить компьютер включенным, он может стать непригодным для дальнейшего использования.

2. Не пытайтесь слить жидкость, перевернув компьютер. Если снизу на компьютере есть дренажные отверстия клавиатуры, жидкость вытечет через них.

3. Перед тем как снова включить компьютер, убедитесь, что жидкость полностью высохла.

Перезагрузите компьютер. Когда откроется окно с логотипом, нажмите клавишу F1, чтобы войти в режим BIOS.

Как отключить сенсорную панель?

1. Перейдите на панель управления и настройте отображение мелких или крупных значков.

2. Щелкните Мышь. Появится окно свойств мыши.

3. Следуйте инструкциям на экране, чтобы завершить настройку.

Откуда можно загрузить последние версии драйверов устройств и UEFI BIOS?

• Из Lenovo Vantage. См. разделы «Установка Windows 10 и драйверов» на странице 34 и «Обновление UEFI BIOS» на странице 32.

• Их можно загрузить с веб-сайта поддержки Lenovo по адресу

support.lenovo.com

https://

68 Руководство пользователя E490/E495/E490s/R490/S3–490

Сообщения об ошибках

Если появится сообщение, отсутствующее в следующей таблице, сначала запишите сообщение об ошибке, затем завершите работу компьютера и обратитесь в Lenovo за помощью. См. раздел «Центр поддержки клиентов Lenovo» на странице 73.

Сообщение

0190: Аккумулятор разряжен

0191: Защита системы - Запрошено недопустимое дистанционное изменение

0199: Защита системы - превышено допустимое число попыток ввода пароля.

0271: Проверьте настройки даты и времени.

1802: Подключена несанкционированная сетевая плата - выключите питание и удалите сетевую плату.

210x/211x: Ошибка обнаружения/ считывания на жестком или твердотельном диске

Решение

Компьютер выключился из-за низкого уровня заряда аккумулятора. Подсоедините к компьютеру адаптер питания и дайте аккумуляторам зарядиться.

Неудачная попытка изменить конфигурацию системы. Подтвердите операцию и повторите попытку.

Это сообщение отображается, если вы ввели неверный пароль администратора более трех раз. Подтвердите пароль супервизора и попробуйте ещё раз.

На компьютере не установлена дата или время. Войдите в меню BIOS и установите дату и время.

Беспроводная сетевая плата не поддерживается на данном компьютере. Замените беспроводную сетевую плату на поддерживаемую.

Не работает устройство хранения данных. Повторно установите устройство хранения данных. Если проблема не исчезнет, замените устройство хранения данных.

Примечание:

Эта ошибка означает, что операционная система или программы не могут создавать, изменять или удалять данные в энергонезависимой памяти переменной UEFI системы, поскольку недостаточно свободного места после процедуры POST.

Ошибка: Энергонезависимая память переменной UEFI системы почти заполнена.

Энергонезависимая память переменной UEFI системы используется UEFI BIOS и операционной системой или программами. Эта ошибка возникает, когда операционная система или программы сохраняют большие объемы данных в памяти переменной. Все данные, необходимые для процедуры POST, например параметры программы настройки UEFI BIOS, данные конфигурации набора микросхем или платформы, сохраняются в отдельной памяти переменной UEFI. Когда откроется сообщение об ошибке, нажмите клавишу F1, чтобы войти в меню BIOS. Отобразится диалоговое окно с предложением очистить память. Если вы выберете Yes, все данные, созданные операционной системой или программами, будут удалены, кроме глобальных переменных, определенных в спецификации Unified Extensible Firmware Interface. Если вы выберете No, все данные будут сохранены, но операционная система или программы не смогут создавать, изменять или удалять данные в памяти.

Если эта ошибка произойдет в сервис-центре, уполномоченный представитель сервис-центра Lenovo очистит энергонезависимую память переменной UEFI системы, используя приведенное выше решение.

Глава 7. Справка и поддержка 69

Звуковые сигналы, сообщающие об ошибках

Технология Lenovo SmartBeep позволяет расшифровывать звуковые сигналы, сообщающие об ошибках, с помощью смартфона, когда экран компьютера становится черным и начинает звучать сигнал. Чтобы с помощью технологии Lenovo SmartBeep расшифровать ошибку, о которой сообщает звуковой сигнал, выполните следующие действия.

1. Откройте веб-страницу по адресу QR-код.

2. Загрузите соответствующее приложение для диагностики и установите его на смартфоне.

3. Запустите приложение диагностики и поднесите смартфон к компьютеру.

4. Нажмите клавишу Fn на компьютере, чтобы снова зазвучал сигнал. Приложение для диагностики расшифровывает ошибку и отображает на экране смартфона возможные решения.

Примечание: Не пытайтесь самостоятельно выполнять обслуживание продукта кроме случаев, когда это рекомендовано Центром поддержки клиентов или документацией к продукту. Для проведения ремонта обращайтесь только в авторизованные сервис-центры Lenovo.

https://support.lenovo.com/smartbeep или сканируйте следующий

Руководство пользователя E490/E495/E490s/R490/S3–490

Ресурсы для самостоятельного устранения неполадок

Для получения дополнительных сведений о компьютере и устранения неполадок используйте следующие ресурсы для самостоятельного устранения неполадок.

Ресурсы

Используйте Lenovo Vantage для выполнения следующих действий.

• Настройка параметров устройства.

• Скачивание и установка обновлений UEFI BIOS, драйверов и микропрограммы.

• Защита вашего компьютера от внешних угроз.

• Проверка состояния гарантии на компьютер.

• Использование Руководства пользователя и других полезных статей.

Документация по продукту:

• Руководство по технике безопасности и гарантии

• Руководство по установке

• Это руководство пользователя

• Regulatory Notice

На веб-сайте поддержки Lenovo предоставляются самые последние сведения о поддержке по следующим темам:

• Драйверы и программное обеспечение

• Решения для диагностики

• Гарантия на продукцию и обслуживание

• Сведения о продукции и компонентах

• База знаний и часто задаваемые вопросы

Как найти?

• Откройте меню «Пуск» и щелкните Lenovo Vantage.

• Используйте функцию Windows Search.

1. Перейдите на страницу

2. Выполните обнаружение компьютера или выберите модель компьютера вручную.

3. Выберите Documentation (Документация) и отфильтруйте необходимую документацию.

https://support.lenovo.com

https://support.lenovo.com.

Справочная информация по Windows

• Откройте меню «Пуск» и нажмите Получение справки или Советы.

• Используйте функцию Windows Search или личный помощник Cortana

• Веб-сайт службы поддержки Майкрософт:

support.microsoft.com

https://

Глава 7. Справка и поддержка 71

Как обратиться в центр поддержки клиентов Lenovo

Если вы пытались исправить неполадку самостоятельно, но сделать это не удалось, можно обратиться в центр поддержки клиентов Lenovo.

Перед тем как связаться с Lenovo

Перед тем как связаться с Lenovo, подготовьте следующую информацию:

1. Запишите признаки и сведения о проблеме:

• В чем заключается проблема? Проблема проявляется постоянно или периодически?

• Возникает сообщение об ошибке или код ошибки?

• Какая операционная система установлена на вашем компьютере? Какая версия?

• Какие приложения работали в момент возникновения проблемы?

• Можно ли воспроизвести проблему? Если да, то каким образом?

2. Запишите информацию о системе:

• Название продукта

• Тип компьютера и серийный номер На следующем рисунке показано расположение информации о типе и серийном номере

компьютера.

Примечание: В зависимости от страны или региона поставки расположение типа компьютера и серийного номера может различаться.

E490/E495/R490

E490s/S3–490

Руководство пользователя E490/E495/E490s/R490/S3–490

Центр поддержки клиентов Lenovo

В течение гарантийного периода можно обратиться в центр поддержки клиентов Lenovo за помощью.

Телефоны

Актуальный список телефонов службы поддержки Lenovo для вашей страны или региона см. по ссылке

Примечание: Номера телефонов могут быть изменены без уведомления. Если телефон для вашей страны или региона не указан, обратитесь к распространителю продукции или торговому представителю Lenovo.

Услуги, предоставляемые в течение гарантийного периода

• Выявление неполадок - квалифицированные сотрудники помогут вам определить, связана ли

• Ремонт аппаратных средств - если будет установлено, что неполадка связана с аппаратными

• Технологические изменения - иногда после продажи продукта бывает необходимо внести в него

Услуги, не предусмотренные условиями гарантии

• Замену или использование частей, произведенных не или не для Lenovo, или частей, не

• Выявление причин неполадок в программных средствах

• Конфигурирование UEFI BIOS в процессе установки или обновления

• Изменение, модификация и обновление драйверов устройств

• Установка и обслуживание сетевых операционных систем (NOS)

• Установка и обслуживание программ

https://pcsupport.lenovo.com/supportphonelist.

неполадка с аппаратными средствами, и решить, что следует предпринять для ее устранения.

средствами, на которые предоставляется гарантия, квалифицированные специалисты обеспечат обслуживание соответствующего уровня.

изменения. Компания Lenovo или уполномоченный распространитель продукции Lenovo внесут необходимые технологические изменения (Engineering Changes, или EC), относящиеся к приобретенным вами аппаратным средствам.

находящихся на гарантии

Глава 7. Справка и поддержка 73

Условия ограниченной гарантии Lenovo для данного продукта Lenovo можно найти в разделе «Информация о гарантии» документа Руководство по технике безопасности и гарантии, входящего в комплект поставки компьютера.

Приобретение дополнительных услуг

В течение гарантийного периода и после его завершения пользователи могут получать дополнительные услуги от Lenovo по адресу

Перечень и наименование услуг могут быть разными в разных странах и регионах.

https://www.lenovo.com/services.

Руководство пользователя E490/E495/E490s/R490/S3–490

Приложение A. Важная информация по технике безопасности

Замечания по технике безопасности

Эта информация поможет вам безопасно пользоваться компьютером. Сохраните всю документацию, поставляемую с вашим компьютером. Информация, содержащаяся в данном документе, не меняет условий вашего договора о приобретении компьютера и ограниченной гарантии. Дополнительные сведения см. в разделе «Информация о гарантии» документа Руководство по технике безопасности и гарантии, входящего в комплект поставки компьютера.

Безопасности клиентов придается большое значение. Мы стараемся разрабатывать безопасные и эффективные продукты. Однако персональные компьютеры являются электронными устройствами. Электрические шнуры, адаптеры питания и другие детали несут потенциальную угрозу безопасности и могут стать причиной телесного повреждения или материального ущерба, особенно в случае неправильного обращения. Чтобы свести эту угрозу к минимуму, строго следуйте инструкциям, сопровождающим устройство, обращайте внимание на предупреждения, написанные на табличках и содержащиеся в рабочих инструкциях, и внимательно ознакомьтесь с содержанием данного документа. Тщательное соблюдение предписаний и рекомендаций, содержащихся в данном и других документах, поставляемых вместе с компьютером, поможет вам защитить себя от возможных рисков и создать безопасную рабочую среду.

Примечание: В данной публикации содержатся ссылки на адаптеры и источники питания. Внешние адаптеры питания поставляются не только с Hub, но и с другими устройствами (например, динамиками и мониторами). Если у вас имеется такое устройство, данная информация относится и к нему. Кроме того, в компьютерах есть встроенная батарейка размером с небольшую монету, которая предназначена для поддержания питания системных часов в выключенном компьютере, так что информация по технике безопасности работы с батарейками относится ко всем компьютерам.

Важная информация по использованию компьютера

Следуя приведенным ниже важным советам, вы получите максимум пользы и удовольствия от работы с компьютером. Их несоблюдение может привести к возникновению дискомфорта, травмам и сбоям в работе компьютера.

Будьте осторожны: при работе компьютер нагревается.

Когда компьютер включен или заряжается аккумулятор, основание компьютера, подставка для рук и некоторые другие части компьютера могут нагреваться. Температура этих частей зависит от интенсивности работы компьютера и уровня зарядки аккумулятора.

Длительный контакт компьютера с телом, даже через одежду, может вызвать неприятные ощущения или даже ожоги.

• Не допускайте, чтобы части компьютера, которые нагреваются во время работы, длительное время контактировали с руками, коленями или другой частью тела.

• Время от времени делайте перерывы в работе на клавиатуре (убирайте руки с подставки для рук).

Будьте осторожны: в процессе работы адаптер питания нагревается.

Если адаптер питания подключен к розетке и к компьютеру, он нагревается.

Длительный контакт адаптера с телом, даже через одежду, может привести к ожогам.

• Во время работы не касайтесь адаптера питания.

• Никогда не используйте адаптер для согревания тела.

• Не оборачивайте шнуры вокруг адаптера электропитания во время использования.

Берегите компьютер от влаги.

Держите жидкости на расстоянии от компьютера, чтобы не пролить их на компьютер и избежать поражения электрическим током.

Старайтесь не повредить провода.

Не прикладывайте лишних усилий при работе с проводами, чтобы не повредить и не порвать их.

Прокладывайте кабели адаптера питания, мыши, клавиатуры, принтера и других электронных устройств, а также коммуникационные кабели так, чтобы избежать возможности споткнуться об них, зацепить или повредить их каким-либо другим способом: это может нарушить работу компьютера.

Будьте аккуратны при переноске компьютера.

Прежде чем переносить компьютер, оснащенный устройством хранения данных, выполните одно из следующих действий.

• Выключите компьютер.

• Переведите компьютер в режим сна.

• Переведите компьютер в режим гибернации.

Это поможет не допустить повреждения компьютера и возможной потери данных.

76 Руководство пользователя E490/E495/E490s/R490/S3–490

Обращайтесь с компьютером аккуратно.

Носите компьютер осторожно.

Не роняйте, не ударяйте, не царапайте, не перегибайте и не трясите компьютер, не ставьте на него, а также на дисплей и внешние устройства тяжёлые предметы.

• Переносите компьютер в качественной сумке,

обеспечивающей должную амортизацию и защиту.

• Не кладите компьютер в плотно набитый чемодан или сумку.

• Прежде чем поместить компьютер в сумку для переноски,

убедитесь, что он находится в режиме сна или гибернации либо выключен. Прежде чем класть компьютер в сумку для переноски, выключите его.

Состояния, требующие немедленных действий

Продукт может получить повреждение в результате неправильного обращения или халатности. При этом повреждение может оказаться таким серьезным, что продуктом нельзя будет пользоваться, пока его не осмотрит (а при необходимости и не отремонтирует) уполномоченный представитель по обслуживанию.

Как и в случае любого электронного устройства, внимательно следите за продуктом в момент включения.

Очень редко, но бывает, что при включении в сеть из прибора вырывается клуб дыма, сыплются искры или исходит запах. Возможно, вы услышите щелчок, потрескивание или шипение. Эти признаки означают, что какой-то электронный компонент вышел из строя — перегорел, что само по себе для пользователя не представляет никакой опасности. Однако они могут означать и потенциально опасное состояние устройства. Не рискуйте и не пытайтесь самостоятельно определить причину этих явлений. Обратитесь в Центр поддержки заказчиков за дополнительными указаниями. Список телефонов отделов обслуживания и поддержки см. на веб-сайте по следующему адресу:

https://pcsupport.lenovo.com/supportphonelist

Регулярно осматривайте свой компьютер и все его компоненты с целью выявления повреждений, износа или признаков потенциальной опасности. В случае сомнений по поводу состояния какого-либо из компонентов прекратите пользоваться продуктом. Обратитесь в Центр поддержки заказчиков или к изготовителю продукта и узнайте, как проверить продукт и где при необходимости можно его отремонтировать.

Приложение A. Важная информация по технике безопасности 77

Если вы обнаружите один из описанных ниже признаков неисправностей (это маловероятно), или если вам кажется, что работать с устройством небезопасно, то выключите устройство и отсоедините источники питания и коммуникационные линии; не пользуйтесь устройством, пока вы не обратитесь в Центр поддержки заказчиков для получения дальнейших указаний.

• Шнуры питания, электрические вилки, адаптеры питания, удлинители, разрядники и источники питания с трещинами, вмятинами, выбоинами и другими следами повреждения или разрушения.

• Признаки перегрева, дым, искры или пламя.

• Повреждения аккумулятора (трещины, выбоины, вмятины), протечка или отложение посторонних веществ на его поверхности.

• Щелчки, потрескивание или шипение, раздающиеся из продукта, или исходящий из него запах.

• Признаки того, что внутрь компьютера попала жидкость, или на компьютер, на электрический шнур или на адаптер питания упал тяжелый предмет.

• На компьютер, электрический шнур или адаптер питания попала вода.

• Продукт уронили или повредили каким-то другим образом.

• Продукт не работает надлежащим образом, хотя вы точно следуете инструкциям по эксплуатации.

Примечание: Заметив признаки неполадки у продукта, изготовленного не Lenovo или не для Lenovo (например, у удлинителя), не пользуйтесь им до тех пор, пока не свяжетесь с производителем и не получите соответствующие рекомендации или не найдете подходящую замену.

Обслуживание и модернизация

Не пытайтесь самостоятельно выполнять обслуживание продукта кроме случаев, когда это рекомендовано Центром поддержки заказчиков или документацией к продукту. Обращайтесь только в сервис-центры, которые уполномочены выполнять ремонт именно таких изделий, к которым относится принадлежащий вам продукт.

Примечание: Некоторые детали компьютера подлежат замене силами пользователя. Обновленные компоненты обычно называются дополнительными аппаратными средствами. На английском запасные части, устанавливаемые пользователем, называются Customer Replaceable Units, или CRU. Если пользователи могут сами установить дополнительные аппаратные средства или заменить CRU, Lenovo предоставляет соответствующие инструкции по замене этих компонентов. При установке или замене компонентов нужно строго следовать этим инструкциям. Если индикатор питания находится в состоянии «Выключено», это еще не означает, что внутри устройства нет напряжения. Прежде чем снимать крышки с устройства, оснащенного шнуром питания, убедитесь в том, что устройство выключено, а шнур питания отсоединен от источника питания. Если у вас возникли затруднения или есть вопросы, обращайтесь в Центр поддержки клиентов.

Хотя после отсоединения шнура питания в компьютере нет движущихся частей, приведенные ниже предупреждения необходимы для обеспечения вашей безопасности.

Не касайтесь опасных движущихся частей пальцами или другими частями тела. В случае травмы немедленно обратитесь за медицинской помощью.

Избегайте контакта с горячими компонентами внутри компьютера. Во время работы некоторые компоненты нагреваются в достаточной степени, чтобы обжечь при касании. Прежде чем открыть

Руководство пользователя E490/E495/E490s/R490/S3–490

крышку компьютера, выключите его, отключите питание и подождите приблизительно 10 минут, пока не остынут компоненты.

После замены CRU установите на место все защитные крышки, включая крышку компьютера, прежде чем подавать питание и использовать компьютер. Это необходимо сделать для предотвращения возможности поражения электрическим током и распространения пожара, который может возникнуть при очень редких обстоятельствах.

При замене CRU будьте осторожны, чтобы не порезаться об острые карая или углы. В случае травмы немедленно обратитесь за медицинской помощью.

Шнуры и адаптеры питания

ОПАСНО

Пользуйтесь только теми шнурами и адаптерами питания, которые поставляются изготовителем продукта.

Шнуры питания должны быть одобрены для использования. В Германии следует использовать шнуры H03VV-F, 3G, 0,75 мм

или более высокого качества. В других странах

нужно использовать аналогичные типы шнуров.

Не оборачивайте шнур вокруг адаптера питания или какого-либо другого предмета. Возникающие при этом напряжения могут привести к тому, что изоляция потрескается, расслоится или лопнет. А это представляет угрозу безопасности.

Укладывайте шнуры питания так, чтобы о них нельзя было споткнуться и чтобы они не оказались защемлёнными какими-либо предметами.

Не допускайте попадания жидкостей на шнуры и адаптеры питания. В частности, не оставляйте их возле раковин, ванн, унитазов или на полу, который убирают с использованием жидких моющих средств. Попадание жидкости может вызвать короткое замыкание, особенно если шнур или адаптер питания изношен или поврежден в результате неаккуратного обращения. Жидкости также могут вызывать коррозию контактов шнура и (или) адаптера питания, что в свою очередь будет приводить к их перегреву.

Убедитесь, что все разъемы шнуров питания надежно и плотно входят в гнезда.

Не пользуйтесь адаптерами питания со следами коррозии на штырьках вилки или признаками перегрева (например, деформированная пластмасса) на вилке или на пластмассовом корпусе.

Не пользуйтесь шнурами питания со следами коррозии или перегрева на входных или выходных контактах или с признаками повреждения.

Для предотвращения перегрева не накрывайте включенный в электрическую розетку адаптер питания одеждой или другими предметами.

Приложение A. Важная информация по технике безопасности 79

Удлинители и связанные устройства

Проследите за тем, чтобы удлинители, разрядники, источники бесперебойного питания и разветвители питания, которыми вы собираетесь пользоваться, по своим характеристикам соответствовали электрическим требованиям продукта. Не допускайте перегрузки этих устройств. В случае использования разветвителей питания подключенная к ним суммарная нагрузка не должна превышать их номинальной мощности. Если у вас возникнут вопросы относительно нагрузок, потребления электроэнергии и других электрических параметров, проконсультируйтесь с электриком.

Электрические вилки и розетки

ОПАСНО

Если электрическая розетка, которой вы собираетесь воспользоваться для подключения своего компьютера и периферийных устройств, повреждена или носит следы коррозии, не пользуйтесь ею. Пригласите электрика, чтобы он заменил неисправную розетку.

Не гните и не переделывайте вилку. Если вилка повреждена, свяжитесь с производителем и потребуйте заменить её.

Не подключайте к розеткам, к которым подключен компьютер, мощные бытовые или промышленные приборы: скачки напряжения могут повредить компьютер, данные в компьютере или устройства, подключенные к компьютеру.

Некоторые устройства снабжены трёхштырьковой вилкой. Такая вилка втыкается только в электрическую розетку с контактом заземления. Это элемент безопасности. Не отказывайтесь от этого элемента безопасности, втыкая вилку с заземлением в электрическую розетку без заземления. Если вы не можете воткнуть вилку в электрическую розетку, подберите подходящий переходник или попросите электрика заменить розетку на другую с контактом заземления для обеспечения безопасности. Не подключайте к розетке большую нагрузку, чем та, на которую электрическая розетка рассчитана. Суммарная нагрузка системы не должна превышать 80 процентов от номинальной мощности электрической цепи. Проконсультируйтесь с электриком относительно допустимой нагрузки для вашей электрической цепи.

Убедитесь, что подводка к электрической розетке выполнена правильно, розетка находится не далеко от места установки компьютера и легко доступна. Во избежание повреждения не натягивайте сильно шнуры питания.

Убедитесь, что к розетке подведено правильное напряжение и что она может обеспечить ток, потребляемый устанавливаемым устройством.

Вставляйте вилку в розетку и вытаскивайте вилку из розетки с осторожностью.

Заявление в отношении источника питания

Ни при каких обстоятельствах не снимайте крышку с источника питания или любого другого узла, который снабжен следующей этикеткой.

80 Руководство пользователя E490/E495/E490s/R490/S3–490

Внутри данного устройства присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих узлов нет деталей, подлежащих обслуживанию. Если вы полагаете, что с какой-то из этих деталей возникла проблема, обратитесь к специалисту.

Внешние устройства

ОСТОРОЖНО: Не подключайте и не отключайте кабели внешних устройств (за исключением кабелей USB и

1394) при включенном компьютере, поскольку так можно повредить его. Если вы отсоединяете внешнее устройство, то выключите компьютер и подождите по крайней мере пять секунд; в ином случае вы можете повредить внешнее устройство.

Общее замечание об аккумуляторах

ОПАСНО

Аккумуляторы, поставляемые компанией Lenovo для использования в вашем компьютере, проверены на совместимость и заменять их следует только компонентами, одобренными Lenovo. Действие гарантии не распространяется на аккумуляторы, не входящие в список, составленный Lenovo, а также на разобранные или модифицированные аккумуляторы.

В результате неправильного использования аккумулятор может перегреться, может произойти утечка жидкости или взрыв. Чтобы избежать травмы, соблюдайте следующие правила техники безопасности:

• Не вскрывайте, не разбирайте и не обслуживайте аккумулятор.

• Не разбивайте и не протыкайте аккумулятор.

• Не допускайте короткого замыкания аккумулятора и не допускайте контакта с водой и другими жидкостями.

• Храните аккумулятор вдали от детей.

• Храните аккумулятор вдали от источников огня.

Прекратите пользоваться аккумулятором, если он поврежден или если вы заметили выброс из него каких-либо веществ или отложения посторонних материалов на контактах.

Храните аккумуляторы или изделия, содержащие аккумуляторы, при комнатной температуре с уровнем заряда 30–50%. Для предотвращения критической разрядки аккумулятора мы рекомендуем заряжать его не реже одного раза в год.

Не выбрасывайте аккумулятор в мусорный ящик, предназначенный для отправки на свалку. При утилизации аккумулятора соблюдайте местные законы и постановления.

Приложение A. Важная информация по технике безопасности 81

Замечание по встроенному аккумулятору

ОПАСНО

Не пытайтесь извлекать или заменять встроенный аккумулятор. Замена аккумулятора должна выполняться авторизованным центром обслуживания или уполномоченным специалистом Lenovo.

Зарядку аккумулятора следует производить строго в соответствии с прилагаемой к нему инструкцией.

Такие центры и специалисты осуществляют утилизацию аккумуляторов Lenovo согласно требованиям законов и нормативных предписаний.

Замечание о плоской круглой литиевой батарейке

ОПАСНО

При неправильной замене батарейки существует опасность взрыва.

Если плоская круглая батарейка не является элементом CRU, не пытайтесь заменить ее. Замена батарейки должна выполняться авторизованным центром обслуживания или уполномоченным специалистом Lenovo.

Такие центры и специалисты осуществляют утилизацию батареек Lenovo согласно требованиям местных законов и нормативных предписаний.

При замене плоской круглой литиевой батарейки используйте только тот тип, который рекомендован изготовителем (или эквивалентный). Внутри батарейки содержится литий, поэтому при неправильном использовании, обращении или утилизации батарейка может взорваться. Проглатывание литиевой плоской круглой батарейки приведет к удушью или сильным внутренним ожогам всего через два часа и даже может привести к смерти.

Храните батарейки вдали от детей. При проглатывании плоской круглой батарейки или ее попадании внутрь любой части тела немедленно обратитесь за медицинской помощью.

Запрещается:

• Бросать или погружать батарейку в воду

• Нагревать батарейку выше 100 °C

• Ремонтировать или разбирать батарейку

• Оставлять батарейку в среде с очень низким давлением воздуха

• Оставлять батарейку в среде с очень высокой температурой

• Разбивать, протыкать, резать батарейку или бросать ее в огонь

При утилизации батареек соблюдайте правила, установленные в вашей стране.

Руководство пользователя E490/E495/E490s/R490/S3–490

Следующее заявление относится к пользователям в штате Калифорния, США.

Информация относительно перхлоратов для Калифорнии: Продукты, укомплектованные плоскими круглыми батарейками на основе лития и диоксида

марганца, могут содержать перхлораты. Перхлораты могут требовать особого обращения. См. страницу

hazardouswaste/perchlorate/

https://www.dtsc.ca.gov/

Тепловыделение и вентиляция

ОПАСНО

При работе компьютера, адаптеров питания и многих других устройств, а также при зарядке аккумуляторов выделяется тепло. Переносные компьютеры выделяют значительное количество тепла и в силу своего небольшого размера могут сильно нагреваться. Во избежание перегрева соблюдайте следующие меры предосторожности:

• Когда компьютер включен или заряжается аккумулятор, основание компьютера, подставка для рук и некоторые другие части компьютера могут нагреваться. Не допускайте, чтобы части компьютера, которые нагреваются во время работы, длительное время соприкасались с руками, коленями или другими частями тела. Если вы работаете с клавиатурой, не держите долго руки на подставке для рук. При нормальной работе компьютера выделяется тепло. Количество тепла зависит от интенсивности работы компьютера и уровня зарядки аккумулятора. Длительный контакт компьютера с телом, даже через одежду, может вызвать неприятные ощущения или даже ожоги. Время от времени делайте паузу при работе на клавиатуре (убирайте руки с подставки для рук) и не используйте клавиатуру в течение длительного времени.

• Не пользуйтесь компьютером и заряжайте аккумулятор возле горючих материалов и во взрывоопасных условиях.

• Для предотвращения перегрева, повышения безопасности, надёжности и комфорта при эксплуатации компьютера последний снабжается вентиляционными отверстиями и оснащается вентиляторами и/или радиаторами. Положив ноутбук на кровать, диван, ковёр и т.п., вы можете нечаянно перекрыть какой-то из каналов отвода тепла. Следите за тем, чтобы вентиляция компьютера всегда функционировала исправно.

• Если адаптер питания подключен к розетке и к компьютеру, он нагревается. Не допускайте, чтобы во время работы адаптер касался вашего тела. Никогда не используйте адаптер для того, чтобы согреться. Длительный контакт адаптера с телом, даже через одежду, может привести к ожогам.

Для вашей безопасности всегда соблюдайте основные правила техники безопасности:

• Корпус включенного компьютера всегда должен быть закрыт.

• Периодически проверяйте, не скопилась ли пыль на наружных частях компьютера.

• Удаляйте пыль из вентиляционных отверстий и прорезей в лицевой панели. Если компьютер работает в запыленном помещении или в местах с интенсивным движениям, то чистить его нужно чаще.

• Не перекрывайте и не блокируйте вентиляционные отверстия.

• Не работайте на компьютере, размещенном в нише, и не храните его там: это повышает вероятность перегрева.

• Температура воздуха на входе в компьютер не должна превышать 35 °C.

Приложение A. Важная информация по технике безопасности 83

Информация о технике безопасности при работе с электроприборами

ОПАСНО

Существует опасность поражения электрическим током от силовых кабелей, телефонных и других линий связи.

Во избежание поражения током:

• Не работайте на компьютере во время грозы.

• Не подключайте и не отключайте провода и кабели, а также не выполняйте установку, обслуживание и перенастройку данного продукта во время грозы.

• Включайте шнуры питания в электрические розетки с правильной подводкой и заземлением.

• Оборудование, подсоединяемое к данному продукту, включайте в электрические розетки с правильной подводкой.

• По мере возможности, при отсоединении или присоединении сигнальных кабелей старайтесь действовать одной рукой.

• Не включайте оборудование, если оно имеет повреждения, следы возгорания или следы попавшей внутрь воды.

• Перед открытием крышки устройства отсоединяйте шнуры питания аккумулятор и все кабели (если только в инструкциях по установке и конфигурации не указано иное).

• Не используйте компьютер, не установив и не закрепив крышки всех внутренних компонентов. Запрещается использовать компьютер с незащищенными внутренними компонентами и цепями.

ОПАСНО

Устанавливая или перемещая продукт либо подсоединенные к нему устройства, а также открывая их крышки, отсоединяйте и присоединяйте кабели так, как описано ниже.

Подсоединение:

1. ВЫКЛЮЧИТЕ все.

2. Сначала присоедините все кабели к

устройствам.

3. Присоедините сигнальные кабели к

разъемам.

4. Подключите шнуры питания к розеткам.

5. Включите устройства.

Отсоединение:

1. ВЫКЛЮЧИТЕ все.

2. Сначала отсоедините шнуры питания от розеток.

3. Отсоедините сигнальные кабели от разъемов.

4. Отсоедините все кабели от устройств.

Вначале отсоедините от розетки шнур питания и только после этого подсоединяйте к компьютеру все остальные кабели.

Подсоединять к розетке шнур питания можно только после того, как все остальные кабели подсоединены к компьютеру.

Руководство пользователя E490/E495/E490s/R490/S3–490

ОПАСНО

Во время грозы не заменяйте телефонный кабель и не подсоединяйте или не отсоединяйте его от телефонной розетки.

Замечание о жидкокристаллическом дисплее (ЖКД)

ОСТОРОЖНО: Жидкокристаллический дисплей (LCD-дисплей) изготовлен из стекла; при неосторожном обращении с ним или в случае падения компьютера он может разбиться. Если он разбился и содержащаяся в нем жидкость попала вам в глаза или на руки, немедленно промойте пораженные органы и участки кожи водой (промывать в течение не менее 15 минут); если беспокоящие симптомы сохранятся и после промывания, обратитесь к врачу.

Примечание: Для изделий с содержащими ртуть флуоресцентными лампами (например, не

светодиодными): флуоресцентная лампа жидкокристаллического дисплея (ЖК-дисплея) содержит ртуть. Такая лампа должна утилизироваться в соответствии с местными, региональными и федеральными нормативными требованиями.

Использование наушников, головных телефонов или гарнитуры

Избыточное звуковое давление от гарнитуры или наушников может привести к потере слуха. Если эквалайзер настроен на максимальную громкость, на наушники подается повышенное напряжение, поэтому уровень звукового давления также повышается. Для защиты слуха настройте эквалайзер на подходящую громкость.

Долговременное использование головных телефонов или наушников с высоким уровнем громкости может быть опасно, если выходные параметры телефонов или наушников не соответствуют спецификациям EN 50332-2. Выходной разъем наушников в компьютере соответствует спецификации EN 50332-2, подпункт 7. В соответствии с этой спецификацией максимальное истинное среднеквадратичное значение напряжения широкополосного выхода компьютера равно 150 мВ. Во избежание ухудшения слуха убедитесь, что головные телефоны или наушники также соответствуют спецификации EN 50332-2 (ограничения подпункта 7), согласно которой широкополосное характеристическое напряжение составляет 75 мВ. Использование головных телефонов, не соответствующих EN 50332-2, может быть опасным из-за слишком высокого уровня звукового давления.

Если в комплект поставки компьютера Lenovo включены головные телефоны или наушники, их сочетание с компьютером соответствует спецификации EN 50332-1. Если вы используете другие головные телефоны или наушники, то убедитесь, что они соответствуют спецификации EN 50332-1 (Clause 6,5 Limitation Values — пункт 6,5, посвященный значениям ограничений). Использование головных телефонов, не соответствующих EN 50332-1, может быть опасным из-за слишком высокого уровня звукового давления.

Приложение A. Важная информация по технике безопасности 85

Замечание об опасности удушения

ОПАСНОСТЬ УДУШЕНИЯ — продукт содержит мелкие компоненты.

Храните в недоступном месте для детей младше трех лет.

Замечания по пластиковым пакетам

ОПАСНО

Пластиковые пакеты могут быть опасными. Держите их вне досягаемости детей, чтобы исключить возможность удушения.

Замечание по стеклянным компонентам

ОСТОРОЖНО: Некоторые компоненты вашего устройства могут быть сделаны из стекла. В случае падения устройства на твердую поверхность или сильного удара по нему стекло может разбиться. Если стекло разбилось, не касайтесь его и не пытайтесь удалить. Не используйте устройство, пока стекло не будет заменено квалифицированным специалистом по техническому обслуживанию.

Меры защиты от разрядов статического электричества

Статический разряд вполне безобиден для вас, но может привести к серьезному повреждению компонентов компьютера и дополнительных аппаратных средств. Неправильная работа с компонентами, чувствительными к статическому электричеству, может повредить компоненты. Если вы распаковываете дополнительное устройство или CRU, не вскрывайте антистатическую упаковку компонента до тех пор, пока в инструкциях вам не будет предложено его установить.

Если вы работаете с дополнительными устройствами или с CRU либо выполняете какие-либо операции внутри компьютера, принимайте приводимые ниже меры предосторожности, чтобы избежать повреждений, вызываемых статическим электричеством:

• Постарайтесь меньше двигаться. При движении вокруг вас образуется поле статического электричества.

• Обращайтесь с компонентами осторожно. Контроллеры, модули памяти и другие печатные платы можно брать только за боковые грани. Ни в коем случае не прикасайтесь к открытым печатным схемам.

• Не позволяйте никому прикасаться к компонентам.

• При установке дополнительных устройств и CRU, чувствительных к статическому электричеству, приложите антистатическую упаковку, в которую упакован компонент, к металлической крышке слота расширения или к любой другой неокрашенной металлической поверхности компьютера хотя бы на две секунды. Это снизит уровень статического электричества на упаковке и на вашем теле.

Руководство пользователя E490/E495/E490s/R490/S3–490

• По возможности старайтесь, вынув компонент из антистатической пленки, никуда его не класть, а сразу установить в компьютер. Если это невозможно, расстелите на ровной гладкой поверхности антистатическую пленку, в которую был упакован компонент, и положите его на эту пленку.

• Не кладите запасные части на корпус компьютера или другие металлические поверхности.

Условия эксплуатации

Максимально допустимая высота над уровнем моря без герметизации

3 048 м

Температура

• До высоты над уровнем моря 2 438 м – Рабочая: от 5 до 35 °C

– Хранение и транспортировка в оригинальной упаковке: от –20 °C до 60 °C – Хранение без упаковки: от 5 °C до 43 °C

• На высоте над уровнем моря выше 2 438 м – Максимальная температура при работе в условиях пониженного давления: 31,3 °C

Примечание: При зарядке аккумулятора его температура должна быть не ниже 10 °C.

Относительная влажность

• Эксплуатация: от 8 до 95%, по мокрому термометру: 23 °C

• Хранение и транспортировка: от 5 до 95% при температуре по мокрому термометру 27 °C

Очистка и обслуживание

Если вы будете ухаживать за компьютером, он будет надежно работать. Ниже приведены сведения, которые помогут обеспечить максимальную производительность вашего компьютера.

Основные рекомендации по обслуживанию

Ниже приведено несколько общих рекомендаций, которые помогут вам поддерживать компьютер в рабочем состоянии.

• По возможности размещайте компьютер в хорошо проветриваемом сухом помещении и не выставляйте его на прямой солнечный свет.

• Держите упаковочные материалы в недоступном для детей месте, поскольку, играя с пластиковым пакетом, ребенок может натянуть его себе на голову и задохнуться.

• Не подносите к компьютеру магниты, включенные мобильные телефоны, электрические приборы и динамики (ближе, чем на 13 см).

• Не подвергайте компьютер воздействию экстремальных температур (ниже 5 °C и выше 35 °C).

• Старайтесь не помещать посторонние предметы (включая листы бумаги) между дисплеем и клавиатурой или упором для рук.

• Дисплей компьютера может быть рассчитан на то, чтобы открываться и использоваться под определенным углом. Не открывайте дисплей с силой. В противном случае возможно повреждение петли компьютера.

• Не переворачивайте компьютер, когда к нему подключен адаптер электропитания. Это может повредить штепсель адаптера.

Приложение A. Важная информация по технике безопасности 87

• Прежде чем переносить компьютер, убедитесь, что отключены все носители информации, выключены все подключённые устройства, отсоединены все провода и кабели.

• Поднимая компьютер, держите его за нижнюю часть. Не поднимайте и не держите компьютер за дисплей.

• Разбор и ремонт вашего компьютера должны осуществляться только уполномоченным специалистом по ремонту продуктов Lenovo.

• Не переделывайте и не заклеивайте защёлки, которые удерживают дисплей в закрытом или открытом положении.

• Не размещайте компьютер и его периферийные устройства непосредственно в потоке воздуха от прибора, вырабатывающего отрицательные ионы. По возможности заземляйте компьютер, чтобы обеспечить безопасный электростатический разряд.

Очистка компьютера

Настоятельно рекомендуется регулярно чистить компьютер. Это позволит предохранить поверхности компьютера от загрязнения и обеспечить его бесперебойную работу.

Очистка кожуха компьютера: протирайте его не оставляющей волокон тканью, смоченной в слабом мыльном растворе. Не допускайте попадания жидкостей непосредственно на крышку.

Чистка клавиатуры: поочередно протирайте клавиши не оставляющей волокон тканью, смоченной в слабом мыльном растворе. Если протирать несколько клавиш одновременно, ткань может зацепиться за соседние клавиши и повредить их. Не распыляйте чистящий аэрозоль непосредственно на клавиатуру. Для удаления пыли и твердых частиц из промежутков между клавишами можно воспользоваться резиновой грушей с кисточкой для чистки объективов фотоаппаратов или феном для сушки волос с выключенным нагревом воздуха.

Очистка экрана компьютера: царапины, масло, пыль, химические вещества, ультрафиолетовое излучение могут повлиять на качество изображения на экране компьютера. Аккуратно протрите поверхность экрана сухой мягкой тканью, не оставляющей волокон. Если на экране есть след, похожий на царапину, это может быть просто пятном. Аккуратно сотрите или стряхните грязь мягкой сухой тканью. Если пятно не удаляется, смочите мягкую неворсистую ткань водой или очистителем для очков, но не допускайте попадания жидкостей на сам экран. Обязательно дайте экрану высохнуть, прежде чем закрывать его.

Руководство пользователя E490/E495/E490s/R490/S3–490

Приложение B. Информация о специальных возможностях и эргономике

В этой главе содержатся сведения о специальных возможностях компьютера и эргономике.

Информация о специальных возможностях

Для Lenovo очень важно расширить возможности доступа к информации и технологии для людей с нарушениями слуха, зрения и подвижности. В этом разделе представлены сведения о программных и технических возможностях, которые помогут таким пользователям работать с компьютером с максимальной эффективностью. Наиболее свежую информацию о специальных возможностях также можно найти на нашем веб-сайте:

https://www.lenovo.com/accessibility

Сочетания клавиш

В следующем списке указаны сочетания клавиш, которые сделают использование компьютера более удобным.

Примечание: В зависимости от клавиатуры некоторые из перечисленных сочетаний клавиш могут быть недоступны.

• Клавиша с логотипом Windows+U: открыть Центр специальных возможностей

• Нажатие клавиши Shift справа на восемь секунд: включение или отключение фильтрации ввода

• Нажатие клавиши Shift пять раз: включение или отключение залипания клавиш

• Нажатие клавиши Num Lock на пять секунд: включение или отключение озвучивания переключений

• Alt слева+Shift слева+Num Lock: включение или отключение управления указателем с клавиатуры

• Alt слева+Shift слева+PrtScn (или PrtSc): включение или отключение высокой контрастности

Для получения дополнительной информации перейдите на сайт выполните поиск по любому из следующих ключевых слов: keyboard shortcuts, key combinations, shortcut keys.

Центр специальных возможностей

С помощью Центра специальных возможностей операционной системы Windows можно настраивать компьютеры в соответствии со своими физическими и познавательными потребностями.

Чтобы получить доступ к Центру специальных возможностей, выполните следующие действия.

1. Перейдите на Панель управления и выберите просмотр по категориям.

2. Щелкните Специальные возможности ➙ Центр специальных возможностей.

3. Выберите соответствующий инструмент, следуя инструкциям на экране.

Ниже перечислены основные инструменты, которые предоставляет Центр специальных возможностей:

• Экранная лупа Экранная лупа — это полезная программа, с помощью которой можно увеличить весь экран или

часть экрана, чтобы лучше видеть отдельные элементы на экране.

https://windows.microsoft.com и

• Экранный диктор Экранный диктор — это программа озвучивания текста, которая вслух читает текст,

отображаемый на экране, и описывает события, например сообщения об ошибках.

• Экранная клавиатура При желании вводить данные в компьютер с помощью мыши, джойстика или другого

указывающего устройства, а не физической клавиатуры можно воспользоваться экранной клавиатурой. На экранной клавиатуре отображаются все стандартные клавиши. Клавиши можно выбирать либо с помощью мыши или другого указывающего устройства, либо посредством нажатия на них, если компьютер оснащен сенсорным экраном.

• Высокая контрастность Высокая контрастность — это функция, которая повышает цветовой контраст некоторых текстов и

изображений на экране. Благодаря этому такие элементы становится легче различать и распознавать.

• Индивидуальная клавиатура Вы можете настроить параметры клавиатуры так, чтобы работать с клавиатурой стало удобнее.

Например, можно использовать клавиатуру для управления курсором и упростить ввод определенных комбинаций клавиш.

• Индивидуально настроенная мышь Вы можете настроить параметры мыши так, чтобы работать с мышью стало удобнее. Например,

можно изменить внешний вид курсора и упростить управление окнами с помощью мыши.

Распознавание речи

Функция распознавания речи позволяет управлять компьютером с помощью голоса.

Для управления клавиатурой и мышью можно использовать устные инструкции. С помощью устных инструкций можно запускать программы, открывать меню, выбирать объекты на экране, диктовать текст для составления документов, писать и отправлять сообщения электронной почты.

Чтобы использовать распознавание речи, выполните следующие действия.

1. Перейдите на Панель управления и выберите просмотр по категориям.

2. Щелкните Специальные возможности ➙ Распознавание речи.

3. Следуйте инструкциям на экране.

Технологии чтения экрана

Технологии чтения экрана в первую очередь рассчитаны на работу с интерфейсами программ, справочными системами и различными электронными документами в Интернете. Дополнительную информацию о программах озвучивания текста см. в следующих разделах:

• Использование PDF-файлов с программами озвучивания текста:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• Использование программы озвучивания текста JAWS:

https://www.freedomscientific.com/Products/Blindness/JAWS

• Использование программы озвучивания текста NVDA:

https://www.nvaccess.org/

Разрешение экрана

Просмотр текстов и изображений на экране можно сделать более комфортным, настроив разрешение экрана компьютера.

Руководство пользователя E490/E495/E490s/R490/S3–490

Чтобы настроить разрешение экрана, выполните следующие действия.

1. Щелкните правой кнопкой мыши в пустой области рабочего стола и выберите Параметры дисплея ➙ Дисплей.

2. Следуйте инструкциям на экране.

Примечание: При очень низком разрешении экрана некоторые элементы могут не помещаться на экране целиком.

Настраиваемый размер элементов

Чтобы просматривать и использовать элементы на экране было удобнее, можно изменить их размер.

• Для временного изменения размера элементов экрана воспользуйтесь инструментом «Экранная лупа» в Центре специальных возможностей.

• Для постоянного изменения размера элементов: – Изменение размера всех элементов на экране.

1. Щелкните правой кнопкой мыши в пустой области рабочего стола и выберите Параметры дисплея ➙ Дисплей.

2. Измените размер элементов, следуя инструкциям на экране. В некоторых приложениях необходимо выйти из системы и войти еще раз, чтобы конфигурация начала действовать.

– Изменение размера элементов веб-страницы.

Нажмите и удерживайте клавишу Ctrl, а затем нажмите клавишу со знаком плюса (+) или минуса (–), чтобы увеличить или уменьшить размер текста.

– Изменение размера элементов рабочего стола или окна.

Примечание: Эта функция может не работать в некоторых окнах. Если ваша мышь оснащена колесиком, нажмите и удерживайте клавишу Ctrl, а затем крутите

колесико мыши для изменения размера элемента.

Стандартные разъемы

Компьютер оснащен стандартными разъемами, к которым можно подключать вспомогательные устройства.

Документация в доступных форматах

Lenovo предлагает электронную документацию в доступных форматах, например файлы в формате PDF с соответствующими тегами или файлы в формате HTML. Электронная документация Lenovo разработана для того, чтобы слабовидящие пользователи могли читать документацию с помощью программ озвучивания текста. Каждое изображение в документации также содержит соответствующий альтернативный текст, позволяющий слабовидящим пользователям понять изображение при использовании программ озвучивания текста.

Эргономичность работы

Чтобы получить максимальную отдачу от персонального компьютера и избежать дискомфорта, важно создать эргономичное рабочее место. Организуйте рабочее место и разместите используемое оборудование в зависимости от своих индивидуальных потребностей и типа выполняемой работы. Кроме того, чтобы добиться максимальной производительности работы на компьютере и работать с максимальным комфортом, нужно придерживаться правильного стиля работы.

Приложение B. Информация о специальных возможностях и эргономике 91

Работа в виртуальном офисе часто связана с необходимостью адаптироваться к частым изменениям условий. Адаптация к источникам освещения, правильная посадка и размещение компьютера помогут вам повысить эффективность своего труда и удобство работы.

На этом примере показан человек в обычных рабочих условиях. Даже если ваши условия отличаются от описанных здесь, вы можете воспользоваться основной частью этих рекомендаций. Привычка следовать им сослужит вам хорошую службу.

Общая посадка: рекомендуется периодически слегка менять рабочую позу, чтобы избавиться от дискомфорта, связанного с продолжительной работой в одной позе. Частые короткие перерывы в работе также помогут вам избавиться от подобного дискомфорта.

Дисплей: располагайте экран таким образом, чтобы обеспечить комфортное расстояние до глаз, равное 510–760 мм. Избегайте бликов и отражений на дисплее от верхнего освещения или внешних источников света. Содержите дисплей в частоте и устанавливайте яркость на уровень, позволяющий хорошо видеть содержимое на экране. Нажмите клавиши регулировки яркости, чтобы отрегулировать яркость дисплея.

Расположение головы: усаживайтесь так, чтобы голова и шея находились в удобном и нейтральном положении (вертикальном и прямом).

Кресло: используйте кресло, обеспечивающее хорошую опору для спины и позволяющее регулировать высоту посадки. Отрегулируйте высоту сиденья таким образом, чтобы добиться максимально удобной посадки.

Положение рук и кистей: если возможно, используйте подлокотники или стол для поддержки рук; не держите их на весу. Предплечья, запястья и кисти рук должны быть расслаблены и находиться в нейтральном (горизонтальном) положении. Набирайте текст мягко, не «стучите» по клавишам.

Положение ног: бедра должны быть параллельны полу, а ноги полной ступней стоять на полу или специальной подставке.

Рекомендации путешественникам

При работе с компьютером в поездке или вне рабочего места не всегда удается соблюдать рекомендации по эргономичной работе. Независимо от условий, старайтесь соблюдать как можно больше из приведенных выше рекомендаций. Например, правильная посадка и хорошее освещение помогут вам добиться достаточной производительности труда и повысить комфорт во время работы. Если вы работаете не в офисе, обратите внимание на рекомендации, связанные со сменой рабочей позы и перерывами в работе. Настроить компьютер и расширить его возможности в соответствии с вашими представлениями об удобстве поможет множество решений для компьютеров. Некоторые из этих дополнительных аксессуаров можно найти по адресу

https://www.lenovo.com/accessories.

Ознакомьтесь с предлагаемыми док-станциями и внешними устройствами, позволяющими настраивать компьютер и обеспечивающими доступ к полезным функциям.

Руководство пользователя E490/E495/E490s/R490/S3–490

Вопросы относительно зрения

Дисплеи ноутбуков соответствуют высочайшим стандартам. Они обеспечивают ясное и качественное изображение на больших и ярких экранах — четкое, но не напрягающее глаза. Разумеется, глаза устают от любой напряженной и непрерывной зрительной деятельности. Если у вас устают глаза или если вы ощущаете зрительный дискомфорт, обратитесь за советом к окулисту.

Приложение B. Информация о специальных возможностях и эргономике 93

94 Руководство пользователя E490/E495/E490s/R490/S3–490

Lenovo ThinkPad E490, ThinkPad E495, ThinkPad E490s, ThinkPad R490, ThinkPad S3–490 User Guide [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Об этой документации

Глава 1. Знакомство с компьютером

Вид спереди (для E490/E495/R490)

Вид спереди (для E490s/S3–490)

Вид основания (для E490/E495/R490)

Вид основания (для E490s/S3–490)

Вид слева

Вид справа

Компоненты и спецификации

Глава 2. Начало работы с компьютером

Начало работы с Windows 10

Учетная запись Windows

Пользовательский интерфейс Windows

Наклейка Windows

Подключение к сетям

Подключение к проводной сети Ethernet

Подключение к сетям Wi-Fi

Использование Lenovo Vantage

Взаимодействие с компьютером

Использование сочетаний клавиш

Использование манипулятора TrackPoint

Использование сенсорной панели

Использование мультимедиа

Использование звука

Использование камеры (для E490/E495/R490)

Использование камеры (для E490s/S3–490)

Подключение к внешнему дисплею

Глава 3. Подробнее о компьютере

Управление питанием

Проверка состояние и температуру аккумулятора

Зарядка компьютера

Обеспечение максимальной продолжительности срока службы аккумулятора

Настройка поведения кнопки питания

Настройка плана электропитания

Передача данных

Подключение к устройству с поддержкой Bluetooth

Использование карты microSD

Режим «в самолете»

Дополнительные компоненты

Глава 4. Защита компьютера и информации

Блокировка компьютера

Использование паролей

Типы паролей

Задание, изменение и удаление пароля

Использование устройства распознавания отпечатков пальцев (в некоторых моделях)

Использование брандмауэров и антивирусных программ

Глава 5. Настройка дополнительных параметров

UEFI BIOS

Что такое UEFI BIOS

Вход в меню UEFI BIOS

Навигация по интерфейсу UEFI BIOS

Изменение последовательности загрузки

Установка системной даты и времени

Обновление UEFI BIOS

Информация о восстановлении

Восстановление предыдущего состояния системных файлов и параметров

Восстановление файлов из резервной копии

Переустановка компьютера

Использование дополнительных параметров

Автоматическое восстановление Windows

Создание и использование USB-устройства восстановления

Установка Windows 10 и драйверов

Глава 6. Замена CRU

Что такое CRU

Отключение функции «Быстрый запуск» и встроенного аккумулятора

Замена CRU

Узел крышки корпуса (для E490s/S3–490)

Узел крышки корпуса (для E490/E495/R490)

Блок динамика (для E490s/S3–490)

Блок динамика (для E490/E495/R490)

Модули памяти

Твердотельный диск M.2

Длинная скоба твердотельного диска M.2 (только для E490/E495/ R490)

Жесткий диск (для E490/E495/R490)

Клавиатура (для E490/E495/R490)

Плата ввода-вывода (для E490/E495/R490)
