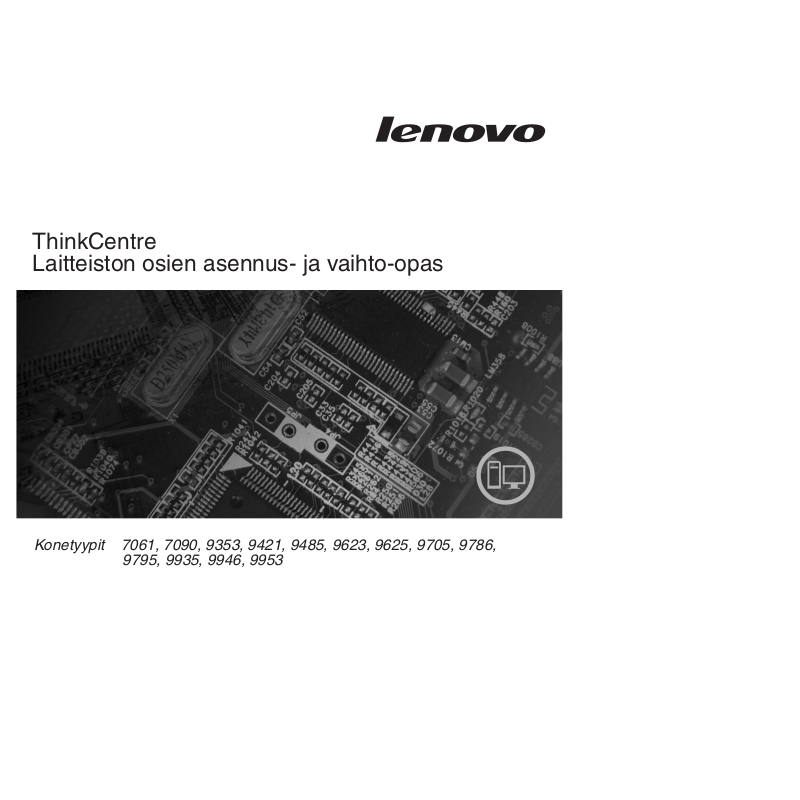

ThinkCentre Laitteiston osien asennus- ja vaihto-opas

Konetyypit 7061, 7090, 9353, 9421, 9485, 9623, 9625, 9705, 9786,

9795, 9935, 9946, 9953

ThinkCentre Laitteiston osien asenn us- ja vaihto-opas

Huomautus

Ennen tämän julkaisun ja siinä kuvatun tuotteen käyttöä lue huolellisesti tämän tuotteen Turvaohjeet ja takuutiedot -julkaisu ja tämän julkaisun kohta ”Huomioon otettavaa”, sivulla 53.

Ensimmäinen painos (heinäkuu 2008)

Sisältö

Kuvat . . . . . . . . . . . . . . . .v

Luku 1. Tärkeät turvaohjeet . . . . . .1

Luku 2. Esittely . . . . . . . . . . .3

Muita tietolähteitä . . . . . . . . . . . .3

Staattiselle sähkölle herkkien laitteiden käsittely . .4

Osien sijainti . . . . . . . . . . . . . .5

Tietokoneen etuosassa olevien säätimien ja

vastakkeiden sijainti . . . . . . . . . . .5

Tietokoneen takaosassa olevien vastakkeiden

paikannus . . . . . . . . . . . . . .6

Sisäisten osien sijainti . . . . . . . . . .8

Emolevyn osien sijainti . . . . . . . . . .9

Luku 3. Lisävarusteiden asennus ja

laitteiden vaihto . . . . . . . . . . .11

Ulkoisten lisävarusteiden asennus . . . . . . .11

Kannen irrotus . . . . . . . . . . . . .11

Peitelevyn irrotus ja asennus . . . . . . . .12

Sisäisten lisävarusteiden asennus . . . . . . .13

Muistimoduulin asennus . . . . . . . . .13

PCI-sovittimien asennus . . . . . . . . .15

Sisäisten asemien asennus . . . . . . . .17

Pariston vaihto . . . . . . . . . . . . .23

Virtalähteen vaihto . . . . . . . . . . . .25

Jäähdytyslevyn ja tuuletinmoduulin vaihto . . . .26

Kiintolevyaseman vaihto (ensiöasema) . . . . .28

Kiintolevyaseman vaihto (toisioasema) . . . . .31

Optisen aseman vaihto . . . . . . . . . .34

Levykeaseman vaihto . . . . . . . . . . .35

Muistimoduulin vaihto . . . . . . . . . .36

PCI-sovittimen vaihto . . . . . . . . . . .37

Etuosan tuuletinmoduulin vaihto . . . . . . .40

Takaosan tuuletinmoduulin vaihto . . . . . . .41

Sisäisen kaiuttimen vaihto . . . . . . . . .43

Näppäimistön vaihto . . . . . . . . . . .45

Hiiren vaihto . . . . . . . . . . . . . .45

Luku 4. Osien asennuksen viimeistely 47

Laiteajurien hankinta . . . . . . . . . . .48

Luku 5. Suojausominaisuudet . . . . .49

Vaijerilukko . . . . . . . . . . . . . .49

Riippulukko . . . . . . . . . . . . . .50

Suojaus salasanan avulla . . . . . . . . . .50

Kadonneen tai unohtuneen salasanan poisto

(CMOS-muistin tyhjennys) . . . . . . . . .50

Liite. Huomioon otettavaa . . . . . .53

Television käyttöön liittyvä huomautus . . . . .54

Tavaramerkit . . . . . . . . . . . . . .54

iv Laitteiston osien asennus- ja vaihto-opas

Kuvat

1. Portit ja vastakkeet. . . . . . . . . . .5

2. Takaosan vastakkeet . . . . . . . . . .6

3. Osien sijainti. . . . . . . . . . . . .8

4. Emolevyn osien sijainti. . . . . . . . . .9

5. Kannen irrotus. . . . . . . . . . . .12

6. Peitelevyn irrotus. . . . . . . . . . .13

7. Pidikkeiden avus . . . . . . . . . . .14

8. Muistimoduulin asennus. . . . . . . . .14

9. Sovittimien lukitussalvan avaus. . . . . .15

10. Sovittimen lukitussalvan sulkeminen. . . . .16

11. Asemapaikkojen sijainti. . . . . . . . .18

12. Varakiinnityspidikkeen paikannus. . . . . .20

13. Kiinnityspidikkeen asennus. . . . . . . .20

14. Uuden aseman asennus. . . . . . . . .22

15. Serial ATA -aseman asennus. . . . . . . .23

16. Pariston poisto. . . . . . . . . . . .23

17. Pariston asennus. . . . . . . . . . .24

18. Virtalähteen kiinnitysruuvien irrotus. . . . .25

19. Tuuletinmoduulin irrotus. . . . . . . . .27

20. Tuuletinmoduulin vaihto. . . . . . . . .27

21. Ensiökiintolevyaseman poisto. . . . . . .29

22. Ensiökiintolevyaseman asennus pidikkeeseen 30

23. Ensiökiintolevyaseman ja pidikkeen asennus. 31

24. Toisiokiintolevyaseman poisto. . . . . . .32

25. Toisiokiintolevyaseman asennus pidikkeeseen. 33

26. Toisiokiintolevyaseman ja asennuskehikon

asennus. . . . . . . . . . . . . .34

27. Optisen aseman poisto. . . . . . . . .35

28. Optisen aseman kiinnityspidike. . . . . .35

29. Levykeaseman poisto. . . . . . . . . .36

30. Levykeaseman kiinnityspidike. . . . . . .36

31. Muistimoduulin poisto. . . . . . . . .37

32. Muistimoduulin asennus. . . . . . . . .37

33. PCI-sovitinkortin poisto. . . . . . . . .38

34. Uuden PCI-sovittimen asennus. . . . . . .39

35. Etuosan tuuletinmoduulin irrotus. . . . . .40

36. Etuosan tuuletinmoduulin asennus. . . . .41

37. Takaosan tuuletinmoduulin irrotus. . . . .42

38. Takaosan tuuletinmoduulin vaihto. . . . . .43

39. Sisäisen kaiuttimen irrotus. . . . . . . .44

40. Sisäisen kaiuttimen vaihto . . . . . . .44

41. Näppäimistön liitäntä standardivastakkeeseen

tai USB-porttiin. . . . . . . . . . . .45

42. Hiiren liitäntä standardivastakkeeseen tai

USB-porttiin. . . . . . . . . . . . .46

43. Kannen asetus paikalleen. . . . . . . . .47

44. Vaijerilukko . . . . . . . . . . . .49

45. Riippulukon asennus. . . . . . . . . .50

vi Laitteiston osien asennus- ja vaihto-opas

Luku 1. Tärkeät turvaohjeet

Varoitus: Lue huolellisesti kaikki tähän tuotteeseen liittyvät turvaohjeet, ennen kuin teet mitään tässä julkaisussa kuvattuja toimia. Uusimmat turvaohjeet ovat tämän tuotteen mukana toimitetussa Turvaohjeet ja takuutiedot -julkaisussa. Näiden turvaohjeiden tuntemus vähentää henkilövahinkojen ja tuotevaurioiden riskiä.

Jos käytössäsi ei ole Turvaohjeet ja takuutiedot -julkaisua, voit noutaa sen Lenovon Web-tukisivustosta osoitteessa http://www.lenovo.com/support.

2 Laitteiston osien asennus- ja vaihto-opas

Luku 2. Esittely

Tässä oppaassa on tietoja asiakkaan vaihdettavissa olevien osien (CRU:t) vaihdosta.

Huomautus: Käytä vain Lenovon toimittamia osia

Tässä oppaassa on ohjeita seuraavien osien asennuksesta ja vaihdosta:

v peitelevy v paristo v virtalähde v jäähdytyslevy ja tuuletinmoduuli v ensiökiintolevyasema v toisiokiintolevyasema v optinen asema v levykeasema v muistimoduuli v PCI-sovitin v etuosan tuuletinmoduuli v takaosan tuuletinmoduuli v sisäinen kaiutin v näppäimistö v hiiri.

Muita tietolähteitä

Internet-yhteyden avulla saat käyttöösi uusimmat tietokoneen käyttöä koskevat tiedot Web-sivuilta.

Sivuilla on seuraavia tietoja:

v asiakkaan vaihdettavissa olevien osien irrotus- ja asennusohjeet v videot asiakkaan vaihdettavissa olevien osien irrotuksesta ja asennuksesta v julkaisut v vianmääritystiedot v osia koskevat tiedot v noudettavat tiedostot ja ajurit v linkkejä muihin hyödyllisiin tietolähteisiin. v tukipalvelupuhelinnumeroiden luettelo.

Nämä http://www.lenovo.com/support.

tiedot sisältävät sivut ovat osoitteessa

Staattiselle sähkölle herkkien laitteiden käsittely

Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu tietokoneesta, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia.

Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteisto-osia ja muita tietokoneen osia:

v Vältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähkövarausta

ympärillesi.

v Käsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu

sovitinkortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin.

v Älä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin. v Ennen kuin vaihdat järjestelmään uuden osan, kosketa osan staattiselta sähköltä

suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta.

v Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan

tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle.

v Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.

4 Laitteiston osien asennus- ja vaihto-opas

Osien sijainti

Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti

Tämä luku sisältää kuvia, joista käy ilmi tietokoneen erilaisten vastakkeiden, säätimien ja muiden osien sijainti.

Kuva 1 näyttää tietokoneen etuosassa olevien merkkivalojen ja kytkimien sekä vastakkeiden ja porttien sijainnin.

Huomautus: Kaikissa tietokonemalleissa ei ole seuraavassa kuvattuja vastakkeita ja

portteja sekä säätimiä.

Kuva 1. Portit ja vastakkeet.

1 USB-portti 3 Mikrofonivastake 2 Kuulokevastake 4 USB-portti

Luku 2. Esittely 5

Tietokoneen takaosassa olevien vastakkeiden paikannus

Kuva 2 näyttää keskusyksikön takaosassa olevien vastakkeiden ja porttien sijainnin. Joissakin tietokoneen takalevyssä olevissa vastakkeissa on värikoodi, joka auttaa selvittämään kaapeleiden kytkentäpaikat.

Kuva 2. Takaosan vastakkeet

1 Jännitekytkin (joissakin

10 USB-portit (2)

malleissa)

2 Verkkojohdon vastake 11 Mikrofonivastake 3 Hiirivastake 12 Ääni ulos -vastake 4 Näppäimistövastake 13 Ääni sisään -vastake 5 DVI (Digital video interface)

14 PCI Express x1 -sovittimen vastake

-näyttimen vastake

6 Rinnakkaisportti 15 PCI Express x16 -näyttösovittimen vastake 7 VGA-näyttimen vastake 16 PCI-sovittimen vastakkeet (2) 8 USB-portit (4) 17 Sarjaportti (joissakin malleissa) 9 Ethernet-vastake

6 Laitteiston osien asennus- ja vaihto-opas

Vastake Kuvaus

Hiirivastake Tähän vastakkeeseen voidaan liittää hiiri tai jokin muu

paikannuslaite, joka käyttää hiiren vakiomallista vastaketta.

Näppäimistövastake Tähän vastakkeeseen voidaan liittää näppäimistö, joka käyttää

vakiomallista vastaketta.

Rinnakkaisportti Tähän vastakkeeseen voidaan liittää rinnakkaisporttia käyttävä

kirjoitin tai kuvanlukija tai muu 25-nastaista rinnakkaisporttia käyttävä laite.

USB-portit Näihin portteihin voidaan liittää USB (Universal Serial Bus)

-väylää käyttäviä laitteita, esimerkiksi USB-liitäntäinen hiiri, näppäimistö, kuvanlukija tai kirjoitin. Jos käytettävissä on enemmän kuin kahdeksan USB-liitäntäistä laitetta, voit hankkia USB-keskittimen, jonka avulla tietokoneeseen voidaan liittää useita USB-väylää käyttäviä laitteita.

Ethernet-vastake Tähän vastakkeeseen voidaan liittää lähiverkon (LAN)

Ethernet-kaapeli. Huomautus: Tietokoneen käyttö FCC-luokan B (FCC Class B) rajoitusten mukaan edellyttää luokan 5 Ethernet-kaapelia.

Ääni ulos -vastake Tämän vastakkeen kautta voidaan lähettää ääntä erillisiin

laitteisiin, kuten aktiivistereokaiuttimiin, kuulokkeisiin, multimedianäppäimistöihin, stereolaitteiston ääni sisään

-vastakkeeseen tai muihin erillisiin äänityslaitteisiin.

Ääni sisään -vastake Tämän vastakkeen avulla voidaan vastaanottaa ääntä erillisistä

äänilaitteista, kuten stereolaitteista. Kun erillinen äänilaite liitetään tietokoneeseen, kaapeli kytketään kulkemaan laitteen ääni ulos -vastakkeesta tietokoneen ääni sisään -vastakkeeseen.

Sarjaportti Tähän vastakkeeseen voidaan liittää erillinen modeemi,

sarjaporttia käyttävä kirjoitin tai jokin muu 9-nastaista sarjaporttia käyttävä laite.

Luku 2. Esittely 7

Sisäisten osien sijainti

Keskusyksikön kannen irrotusohjeet ovat kohdassa ”Kannen irrotus” sivulla 11.

Kuva 3 näyttää osien sijainnin tietokoneessa.

Kuva 3. Osien sijainti.

1 Suorittimen tuuletin ja

6 PCI-sovittimen vastake

jäähdytyslevy

2 muistimoduulit 7 PCI Express x1 -sovittimen vastake 3 Paristo 8 Kannen avauksen tunnistuskytkin 4 PCI Express x16

9 Takaosan tuuletinmoduuli

-näyttösovittimen vastake

5 PCI-sovitinkortti 10 Virtalähde

8 Laitteiston osien asennus- ja vaihto-opas

Emolevyn osien sijainti

Kuva 4 näyttää osien sijainnin emolevyssä.

Kuva 4. Emolevyn osien sijainti.

1 4-nastainen virtavastake 15 Virtalähteen tuulettimen vastake 2 Järjestelmän tuulettimen vastake 16 Etulevyn vastake 3 Suorittimen tuulettimen vastake 17 Sisäisen kaiuttimen vastake 4 Suoritin ja jäähdytyslevy 18 Etulevyn USB-portin vastake 2 5 Muistivastake 1 19 CMOS-muistin tyhjennyksen ja

palautuksen hyppyjohdin

6 Muistivastake 2 20 Etulevyn USB-portin vastake 1 7 Muistimoduulin vastake 3 21 Sarjaportin (COM2) vastake 8 Muistimoduulin vastake 4 22 Sarjaportin (COMl) vastake 9 24-nastainen virtavastake 23 CD-IN-vastake 10 Lämpötilan tunnistimen vastake 24 Etulevyn äänivastake 11 Levykeaseman vastake 25 PCI-sovittimen vastakkeet (2) 12 Kannen avauksen tunnistuskytkimen

vastake

26 PCI Express x16 -näyttösovittimen

vastake

13 SATA-vastake (SATA- ja eSATA-levyt) 27 PCI Express x1 -sovittimen vastake 14 SATA-vastakkeet (3) 28 Paristo

Luku 2. Esittely 9

10 Laitteiston osien asennus- ja vaihto-opas

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto

Tässä luvussa esitellään tietokoneeseen saatavana olevia lisävarusteita. Voit helposti laajentaa tietokoneen ominaisuuksia lisäämällä muistia, sovitinkortteja tai asemia. Kun asennat lisävarustetta, tutustu seuraavien ohjeiden lisäksi myös lisävarusteen mukana toimitettuihin ohjeisiin.

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Huomautus: Käytä vain Lenovon toimittamia osia

Ulkoisten lisävarusteiden asennus

Tietokoneeseen voi liittää esimerkiksi erilliset kaiuttimet, kirjoittimen ja kuvanlukijan. Fyysisen kytkennän lisäksi jotkin ulkoiset lisävarusteet edellyttävät myös ohjelmiston asennusta. Kun kytket erillistä lisävarustetta, paikanna käytettävä vastake kohdan ”Tietokoneen takaosassa olevien vastakkeiden paikannus” sivulla 6 ja kohdan ”Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti” sivulla 5 ohjeiden avulla. Asenna sitten laite ja mahdolliset ohjelmat tai ajurit lisävarusteen mukana toimitettujen ohjeiden mukaisesti.

Kannen irrotus

Tärkeää

Katkaise tietokoneesta virta ja anna tietokoneen jäähtyä 3–5 minuuttia ennen kuin irrotat kannen.

Tämä jakso sisältää tietokoneen kannen irrotusohjeet.

1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat), tee

käyttöjärjestelmän lopputoimet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta.

2. Irrota verkkojohdot pistorasioista.

3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki

keskusyksikköön liitetyt kaapelit ja johdot (verkkojohdot, siirräntäkaapelit ja muut kaapelit). Lisätietoja on kohdassa ”Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti” sivulla 5 ja kohdassa ”Tietokoneen takaosassa olevien vastakkeiden paikannus” sivulla 6.

4. Poista mahdolliset kantta kiinni pitävät lukot.

5. Irrota mahdolliset kantta kiinni pitävät siipiruuvit.

6. Paina kannessa olevaa vapautuspainiketta, työnnä kantta tietokoneen takaosaa kohti ja irrota se.

Kuva 5. Kannen irrotus.

Peitelevyn irrotus ja asennus

Tämä jakso sisältää peitelevyn irrotus- ja kiinnitysohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

12 Laitteiston osien asennus- ja vaihto-opas

2. Irrota peitelevy vapauttamalla vasemmassa reunassa olevat kolme muovista pidikettä ja kääntämällä peitelevyä ulospäin. Aseta peitelevy varovasti syrjään siten, etteivät virtakytkimen ja merkkivalojen kaapelit irtoa.

Kuva 6. Peitelevyn irrotus.

3. Asenna peitelevy takaisin paikalleen asettamalla levyn oikean reunan muovikielekkeet keskusyksikön rungossa oleviin vastaaviin reikiin ja painamalla levy paikalleen siten, että vasemman reunan kielekkeet napsahtavat paikoilleen.

4. Voit tehdä asennuksen valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Sisäisten lisävarusteiden asennus

Tärkeää

Lue kohta ”Staattiselle sähkölle herkkien laitteiden käsittely” sivulla 4, ennen kuin irrotat tietokoneen kannen.

Muistimoduulin asennus

Tietokoneessa on neljä DDR2 DIMM (Double Data Rate 2 Dual Inline Memory Module) -muistimoduulivastaketta, joihin voidaan asentaa järjestelmämuistia enintään 4 gigatavua.

Muistimoduuleja asennettaessa on otettava huomioon seuraavat seikat: v Käytä 1,8 voltin 240-nastaisia DDR2 SDRAM (Double Data Rate 2 Synchronous

Dynamic Random Access Memory) DIMM -muistimoduuleja.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 13

v Käytä 512 megatavun taikka 1,0 tai 2,0 gigatavun muistimoduuleja minä tahansa

enintään 8,0 gigatavun yhdistelmänä.

Huomautus:

Vain DDR2 SDRAM DIMM -muistimoduuleja voidaan käyttää.

Voit asentaa muistimoduulin seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

Huomautus:

Tämän toimen toteutus käy helpoimmin, kun tietokone on

asetettu kyljelleen.

2. Paikanna muistivastakkeet. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Avaa muistivastakkeen pidikkeet.

Kuva 7. Pidikkeiden avus

4. Aseta uusi muistimoduuli muistimoduulin vastakkeen yläpuolelle. Varmista, että muistimoduulin kohdistusura 1 on kohdakkain emolevyn vastakkeessa olevan ohjausulokkeen 2 kanssa. Paina muistimoduulia suoraan alaspäin vastakkeeseen, kunnes pidikkeet sulkeutuvat.

Kuva 8. Muistimoduulin asennus.

5. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

14 Laitteiston osien asennus- ja vaihto-opas

PCI-sovittimien asennus

Tässä jaksossa on tietoja ja ohjeita PCI-sovittimien asennuksesta. Tietokoneessa on kaksi sovitinkorttipaikkaa PCI-sovittimia varten: yksi PCI Express x16

-näyttösovittimelle ja yksi PCI Express x1 -sovittimille.

Voit asentaa PCI-sovittimen seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Avaa sovittimien lukitussalpa 2 painamalla tietokoneen takaosassa olevaa vapautuspainiketta 1 ja poista korttipaikan kansi.

Kuva 9. Sovittimien lukitussalvan avaus.

3. Poista sovitinkortti staattiselta sähköltä suojaavasta pakkauksesta.

4. Asenna sovitinkortti sille varattuun sovitinpaikkaan.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 15

5. Lukitse sovittimet paikoilleen kääntämällä salpa kiinni.

Kuva 10. Sovittimen lukitussalvan sulkeminen.

Jatkotoimet

v Jos haluat asentaa tai poistaa muita lisävarusteita, siirry kyseistä

lisävarustetta käsittelevään kohtaan.

v Voit tehdä asennuksen valmiiksi toteuttamalla seuraavassa jaksossa kuvatut

toimet: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

16 Laitteiston osien asennus- ja vaihto-opas

Sisäisten asemien asennus

Tässä jaksossa on tietoja ja ohjeita sisäisten asemien asennuksesta.

Sisäiset asemat ovat laitteita, joihin tietokone tallentaa tietoja ja joista se lukee tietoja. Lisäämällä tietokoneeseen asemia voit laajentaa tallennustilaa ja käyttää monenlaisia tallennusvälineitä. Voit lisätä tietokoneeseen esimerkiksi seuraavanlaisia asemia:

v SATA (Serial Advanced Technology Attachment) -kiintolevyasemia v optisia SATA-asemia, esimerkiksi CD- tai DVD-asemia v irtotaltioasemia.

Huomautus:

Näitä asemia kutsutaan myös IDE (integrated drive electronics)

-asemiksi.

Sisäiset asemat asennetaan asemapaikkoihin. Tässä julkaisussa näitä paikkoja kutsutaan nimellä asemapaikka 1, asemapaikka 2 ja niin edelleen.

Asemaa asennettaessa on tärkeää selvittää, minkätyyppisiä ja -kokoisia asemia asemapaikkoihin voidaan asentaa. Tämän lisäksi on tärkeää, että kaapelit kytketään asennettuun asemaan oikein.

Asemien tekniset tiedot

Tietokoneeseen on esiasennettu seuraavat asemat:

v optinen asema asemapaikassa 1 (joissakin malleissa) v 3,5 tuuman levykeasema asemapaikassa 3 (joissakin malleissa). v 3,5 tuuman kiintolevyasema asemapaikassa 4.

asemapaikka on tyhjä, siinä on staattisen sähkön suoja ja suojakansi.

Jos

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 17

Kuva 11 näyttää asemapaikkojen sijainnin.

Kuva 11. Asemapaikkojen sijainti.

Seuraavassa taulukossa on tietoja kuhunkin asemapaikkaan sopivista asemista ja niiden koosta.

1Asemapaikka 1 - enimmäiskorkeus: 43,0 mm

2 Asemapaikka 2 - enimmäiskorkeus: 43,0 mm

3 Asemapaikka 3 - enimmäiskorkeus: 25,8 mm

4 Asemapaikka 4 - enimmäiskorkeus: 25,8 mm

5 Asemapaikka 5 - enimmäiskorkeus: 25,8 mm

v Optinen asema, esimerkiksi CD- tai

DVD-asema (esiasennettuna joissakin malleissa)

v 5,25 tuuman kiintolevyasema v 3,5 tuuman kiintolevyasema (edellyttää

Universal Adapter Bracket

-asemakehikkoa, jonka avulla 5,25 tuuman asemapaikkaan voidaan asentaa 3,5 tuuman asema)*

v Optinen asema, esimerkiksi CD- tai

DVD-asema

v 5,25 tuuman irtotaltioasema v 3,5 tuuman kiintolevyasema (edellyttää

Universal Adapter Bracket

-asemakehikkoa, jonka avulla 5,25 tuuman asemapaikkaan voidaan asentaa 3,5 tuuman asema)*

3,5 tuuman levykeasema (esiasennettuna joissakin malleissa)

3,5 tuuman SATA-kiintolevyasema (ensiöäasema, esiasennettu)

3,5 tuuman SATA-kiintolevyasema (toisioasema, esiasennettuna joissakin malleissa)

* 5,25-tuumaisen asemapaikan 3,5-tuumaiseksi muuntavan Universal Adapter Bracket -kehikon voi hankkia paikalliselta tietokoneiden jälleenmyyjältä tai asiakastukikeskuksesta (Customer Support Center).

18 Laitteiston osien asennus- ja vaihto-opas

Aseman asennus asemapaikkaan 1 tai 2

Voit asentaa aseman asemapaikkaan 1 tai 2 seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 19

2. Irrota peitelevy. Katso seuraava kohta: ”Peitelevyn irrotus ja asennus” sivulla

12.

Huomautus:

Ylempään asemakehikkoon on kiinnitetty varakiinnityspidike

1.

Kuva 12. Varakiinnityspidikkeen paikannus.

3. Poista asemapaikan metallinen suojus vetämällä sitä ulospäin.

4. Jos asennat asemaa, johon asetetaan tietovälineitä, esimerkiksi optista asemaa,

poista asemapaikan 2 peitelevyssä oleva muovipaneeli puristamalla peitelevyn sisäpuolella olevia muovisia kielekkeitä, joilla paneeli on kiinnitetty.

5. Irrota kiinnityspidike ylemmästä asemakehikosta liu’uttamalla sitä alaspäin.

6. Jos asennettava asema on 5,25-tuumainen, kiinnitä aseman sivuun

kiinnityspidike.

Kuva 13. Kiinnityspidikkeen asennus.

7. Jos asennettava asema on 3,5 tuuman asema, aseta se 5,25-tuumaisen asemapaikan 3,5-tuumaiseksi muuntavaan Universal Adapter Bracket

-asennuskehikkoon. 5,25-tuumaisen asemapaikan 3,5-tuumaiseksi muuntavan Universal Adapter Bracket -kehikon voi hankkia paikalliselta tietokoneiden jälleenmyyjältä tai asiakastukikeskuksesta (Customer Support Center). Asenna

20 Laitteiston osien asennus- ja vaihto-opas

asennuskehikon sivuun kiinnityspidike.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 21

8. Asenna 5,25 tuuman asema tai 3,5 tuuman asema ja asennuskehikko asemapaikkaan.

Kuva 14. Uuden aseman asennus.

9. Asenna peitelevy takaisin paikalleen asettamalla levyn oikean reunan muovikielekkeet keskusyksikön rungossa oleviin vastaaviin reikiin ja painamalla levy paikalleen siten, että vasemman reunan kielekkeet napsahtavat paikoilleen.

10. Jatka kohdasta ”SATA (Serial ATA) -aseman liittäminen”.

SATA (Serial ATA) -aseman liittäminen

Optisen SATA-aseman tai SATA-kiintolevyaseman voi liittää mihin tahansa vapaana olevaan SATA-vastakkeeseen.

1. Paikanna uuden aseman mukana toimitettu liitäntäkaapeli.

2. Paikanna emolevyssä vapaana oleva SATA-vastake. Katso seuraava kohta:

”Emolevyn osien sijainti” sivulla 9.

3. Kiinnitä liitäntäkaapelin toinen pää asemaan ja toinen pää emolevyssä olevaan SATA-vastakkeeseen.

4. Paikanna yksi ylimääräisistä viisijohtimisista virtakaapeleista ja liitä se asemaan.

22 Laitteiston osien asennus- ja vaihto-opas

Kuva 15. Serial ATA -aseman asennus.

Jatkotoimet

v Jos haluat asentaa tai poistaa muita lisävarusteita, siirry kyseistä

lisävarustetta käsittelevään kohtaan.

v Voit tehdä asennuksen valmiiksi toteuttamalla seuraavassa jaksossa kuvatut

toimet: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Pariston vaihto

Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisporttien asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran paristosta, kun tietokoneesta on katkaistu virta.

Paristo ei edellytä latausta tai huoltoa, mutta paristosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma.

Julkaisun Turvaohjeet ja takuutiedot kohdassa ″Litiumparistoon liittyvä turvaohje″ on lisätietoja pariston vaihdosta ja hävittämisestä.

Voit vaihtaa pariston seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Paikanna paristo. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Poista vanha paristo.

Kuva 16. Pariston poisto.

4. Asenna uusi paristo.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 23

Kuva 17. Pariston asennus.

24 Laitteiston osien asennus- ja vaihto-opas

5. Aseta tietokoneen kansi takaisin paikalleen ja kytke johdot ja kaapelit. Katso

6. Kytke virta keskusyksikköön ja kaikkiin siihen liitettyihin laitteisiin.

7. BIOS-asetusohjelman avulla voit asettaa päivämäärän, kellonajan ja salasanat.

Virtalähteen vaihto

seuraava kohta: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Huomautus: Kun tietokoneeseen kytketään virta pariston vaihdon jälkeen,

kuvaruutuun saattaa tulla virhesanoma. Tämä on normaalia.

Lisätietoja on Käyttöoppaan kohdassa ″BIOS-asetusohjelman käyttö″.

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää virtalähteen vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

Huomautus:

Tämän toimen toteutus käy helpoimmin, kun tietokone on

asetettu kyljelleen.

2. Irrota virtalähteen kaapelit emolevystä ja kaikista asemista. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Kierrä irti rungon takalevyssä olevat virtalähteen kiinnitysruuvit.

Kuva 18. Virtalähteen kiinnitysruuvien irrotus.

4. Nosta virtalähde ulos rungosta.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 25

5. Asenna uusi virtalähde runkoon siten, että virtalähteessä olevat kiinnitysruuvien reiät ovat rungossa olevien reikien kohdalla.

6. Kiinnitä virtalähde kiertämällä neljä kiinnitysruuvia kiinni.

Huomautus: Käytä vain Lenovon toimittamia ruuveja.

7. Kytke virtalähteen liittimet takaisin emolevyyn.

8. Kytke virtalähteen kaapeli takaisin kuhunkin asemaan.

9. Jos tietokoneessasi on jännitekytkin, varmista, että olet asettanut sen

pistorasian jännitteen mukaisesti. Tarvittaessa voit muuttaa kytkimen asentoa esimerkiksi kuulakärkikynällä.

v Jos paikallinen vaihtovirran jännite on 100–127 V, aseta jännitekytkin

asentoon 115 V (115 volttia).

v Jos paikallinen vaihtovirran jännite on 200–240 V, aseta jännitekytkin

asentoon 230 V (230 volttia).

Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

10.

Jäähdytyslevyn ja tuuletinmoduulin vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää jäähdytyslevyn ja tuuletinmoduulin vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Aseta tietokone kyljelleen.

3. Paikanna jäähdytyslevy. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla

9.

4. Irrota jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevyssä olevasta suorittimen tuulettimen vastakkeesta.

26 Laitteiston osien asennus- ja vaihto-opas

5. Vapauta jäähdytyslevyn pidike kääntämällä kahvaa 1 ja irrota sitten pidike

muovisesta kiinnityspidikkeestä.

Kuva 19. Tuuletinmoduulin irrotus.

Huomautus: Jäähdytyslevyä on ehkä väännettävä varovasti, jotta se irtoaa

suorittimesta.

6. Nosta viallinen jäähdytyslevy ja tuuletinmoduuli irti emolevystä.

7. Aseta uusi jäähdytyslevy suorittimen vastakkeeseen ja aseta sitten levyn pidike

muoviseen kiinnityspidikkeeseen. Käännä kahva 1 siten, että se puristaa jäähdytyslevyn muoviseen kiinnityspidikkeeseen.

Kuva 20. Tuuletinmoduulin vaihto.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 27

8. Kiinnitä jäähdytyslevyn ja tuuletinmoduulin kaapeli emolevyssä olevaan suorittimen tuulettimen vastakkeeseen.

9. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Kiintolevyaseman vaihto (ensiöasema)

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää ensiökiintolevyaseman vaihto-ohjeet.

Tärkeää

Saat uuden kiintolevyaseman mukana myös elvytys-CD-tietolevyjä. Elvytys-CD-tietolevyjen avulla voit palauttaa tietokoneen kiintolevyn sisällön

tietokoneen toimitusajankohdan mukaiseksi. Lisätietoja esiasennetun ohjelmiston elvytyksestä on Käyttöoppaan sisältämissä ohjelmien elvytysohjeissa.

Voit vaihtaa ensiökiintolevyaseman seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen

irrotus” sivulla 11.

2. Paikanna ensiökiintolevyasema. Katso seuraava kohta: ”Asemien tekniset tiedot” sivulla 17.

3. Irrota liitäntä- ja virtakaapeli kiintolevyasemasta.

28 Laitteiston osien asennus- ja vaihto-opas

4. Paina sinistä vapautuskielekettä 1 alaspäin, liu’uta kiintolevyaseman asennuskehikkoa 2 taaksepäin ja käännä se ulos tietokoneesta.

Kuva 21. Ensiökiintolevyaseman poisto.

5. Irrota kiintolevyaseman asennuskehikko vetämällä se ulos tietokoneesta.

6. Irrota kiintolevyasema asemakehikosta vetämällä sinisestä kahvasta 3.

7. Irrota kiintolevyasema sinisestä pidikkeestä taivuttamalla pidikettä sen verran,

että saat aseman työnnetyksi irti.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 29

8. Aseta uusi kiintolevyasema siniseen pidikkeeseen taivuttamalla pidikettä ja

kohdistamalla pidikkeen nastat 1 - 4 kiintolevyaseman reikiin. Älä koske kiintolevyaseman pohjassa olevaan piirilevyyn 5.

Kuva 22. Ensiökiintolevyaseman asennus pidikkeeseen

9. Liu’uta uusi kiintolevyasema asemakehikkoon niin, että se napsahtaa paikalleen.

30 Laitteiston osien asennus- ja vaihto-opas

10. Kohdista kiintolevyaseman asennuskehikon kääntötappi ylemmän

asennuskehikon aukkoon 1 ja liu’uta asemakehikkoa tietokoneeseen.

11. Kytke liitäntä- ja virtakaapeli kiintolevyaseman takaosaan.

Kuva 23. Ensiökiintolevyaseman ja pidikkeen asennus.

12. Pidä metallista salpaa 2 alaspainettuna ja kierrä asemakehikko paikalleen.

Työnnä sitä lopuksi eteenpäin niin, että se napsahtaa paikoilleen.

Huomautus: Ylemmässä asemakehikossa ja asennettavan kiintolevyaseman

asennuskehikossa on kummassakin nuoli. Kun nämä nuolet ovat kohdakkain, kiintolevyasema on oikeassa kohdassa.

13. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Kiintolevyaseman vaihto (toisioasema)

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 31

Tämä jakso sisältää toisiokiintolevyaseman vaihto-ohjeet.

Tärkeää

Saat uuden kiintolevyaseman mukana myös elvytys-CD-tietolevyjä. Elvytys-CD-tietolevyjen avulla voit palauttaa tietokoneen kiintolevyn sisällön

tietokoneen toimitusajankohdan mukaiseksi. Lisätietoja esiasennetun ohjelmiston elvytyksestä on Käyttöoppaan sisältämissä ohjelmien elvytysohjeissa.

Voit vaihtaa toisiokiintolevyaseman seuraavasti:

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen

irrotus” sivulla 11.

2. Paikanna toisiokiintolevyasema. Katso seuraava kohta: ”Asemien tekniset tiedot” sivulla 17.

3. Irrota liitäntä- ja virtakaapeli kiintolevyasemasta.

4. Irrota kiintolevyaseman asennuskehikko painamalla sinistä

vapautuspainiketta.

Kuva 24. Toisiokiintolevyaseman poisto.

5. Irrota kiintolevyaseman asennuskehikko vetämällä se ulos tietokoneesta.

6. Irrota kiintolevyasema asemakehikosta vetämällä sinisestä kahvasta.

7. Irrota kiintolevyasema sinisestä pidikkeestä taivuttamalla pidikettä sen verran,

että saat aseman työnnetyksi irti.

32 Laitteiston osien asennus- ja vaihto-opas

8. Aseta uusi kiintolevyasema siniseen pidikkeeseen taivuttamalla pidikettä ja

kohdistamalla pidikkeen nastat 1 - 4 kiintolevyaseman reikiin. Älä koske kiintolevyaseman pohjassa olevaan piirilevyyn 5.

Kuva 25. Toisiokiintolevyaseman asennus pidikkeeseen.

9. Liu’uta uusi kiintolevyasema asemakehikkoon niin, että se napsahtaa paikalleen.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 33

10. Asenna asennuskehikko paikalleen keskusyksikköön siten, että se napsahtaa paikalleen metalliliuskan alle. Varmsita, että asennuskehikko on tukevasti paikallaan.

Kuva 26. Toisiokiintolevyaseman ja asennuskehikon asennus.

11. Kytke liitäntä- ja virtakaapeli kiintolevyaseman takaosaan.

12. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Optisen aseman vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää optisen aseman vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus”

sivulla 11.

2. Irrota liitäntä- ja virtakaapeli optisen aseman takaosasta.

34 Laitteiston osien asennus- ja vaihto-opas

3. Paina sinistä vapautuspainiketta ja vedä optinen asema ulos tietokoneen etupuolelta.

Huomautus: Ylempään asemakehikkoon on kiinnitetty varakiinnityspidike 1.

Kuva 27. Optisen aseman poisto.

4. Irrota kiinnityspidike vaihdettavasta asemasta ja asenna se uuteen asemaan.

Kuva 28. Optisen aseman kiinnityspidike.

5. Liu’uta uusi optinen asema asemapaikkaan etupuolelta. Aseman tulee napsahtaa paikalleen.

6. Kytke liitäntä- ja virtakaapeli asemaan.

7. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Levykeaseman vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää levykeaseman vaihto-ohjeet.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 35

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Irrota peitelevy. Katso seuraava kohta: ”Peitelevyn irrotus ja asennus” sivulla

12.

3. Irrota liitäntä- ja virtakaapeli levykeaseman takaosasta.

4. Paina vapautuspainiketta ja vedä levykeasema ulos tietokoneen etupuolelta.

Kuva 29. Levykeaseman poisto.

5. Irrota kiinnityspidike viallisesta levykeasemasta ja asenna se uuteen levykeasemaan.

Kuva 30. Levykeaseman kiinnityspidike.

6. Liu’uta uusi levykeasema asemapaikkaan niin, että se napsahtaa paikalleen.

7. Liitä nauhakaapeli uuteen levykeasemaan.

8. Aseta etuosan peitelevy takaisin paikalleen.

9. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Muistimoduulin vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää muistimoduulin vaihto-ohjeet.

36 Laitteiston osien asennus- ja vaihto-opas

Huomautus: Tietokoneeseen voi asentaa neljä muistimoduulia.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

Huomautus:

Tämän toimen toteutus käy helpoimmin, kun tietokone on

asetettu kyljelleen.

2. Paikanna muistivastakkeet. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Irrota vaihdettava muistimoduuli avaamalla pidikkeet kuvassa esitetyllä tavalla.

Kuva 31. Muistimoduulin poisto.

4. Aseta korvaava muistimoduuli muistivastakkeen yläpuolelle. Varmista, että muistimoduulin kohdistusura 1 on kohdakkain emolevyn vastakkeessa olevan ohjausulokkeen 2 kanssa. Paina muistimoduulia suoraan alaspäin vastakkeeseen, kunnes pidikkeet sulkeutuvat.

Kuva 32. Muistimoduulin asennus.

5. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

PCI-sovittimen vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 37

Tämä jakso sisältää PCI-sovitinkortin vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Paina tietokoneen takaosassa olevaa vapautuspainiketta 1 niin, että sovitinkorttien lukitussalpa 2 avautuu. Irrota sovitinkortti vetämällä se suoraan irti sovitinkortin vastakkeesta.

Kuva 33. PCI-sovitinkortin poisto.

38 Laitteiston osien asennus- ja vaihto-opas

3. Poista uusi sovitinkortti staattiselta sähköltä suojaavasta pakkauksesta.

4. Asenna uusi sovitinkortti samaan sovitinpaikkaan.

Kuva 34. Uuden PCI-sovittimen asennus.

5. Varmista, että sovitinkortti on asetettu kunnolla vastakkeeseen.

6. Kiinnitä sovitinkortti kääntämällä tietokoneen takapuolella oleva sovitinkorttien

lukitussalpa kiinni.

7. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 39

Etuosan tuuletinmoduulin vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää etuosan tuuletinmoduulin vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Irrota peitelevy. Katso seuraava kohta: ”Peitelevyn irrotus ja asennus” sivulla

12.

3. Irrota etuosan tuulettimen kaapeli emolevyssä olevasta virtalähteen tuulettimen vastakkeesta. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

4. Tuuletinmoduuli on kiinnitetty neljällä kumikiinnikkeellä. Irrota etuosan tuuletinmoduuli vetämällä sitä varovasti.

Kuva 35. Etuosan tuuletinmoduulin irrotus.

5. Asenna uusi etuosan tuuletinmoduuli kohdistamalla etuosan tuuletinmoduulin kumikiinnikkeet rungossa oleviin reikiin ja työntämällä ne reikien läpi.

40 Laitteiston osien asennus- ja vaihto-opas

6. Vedä kumikiinnikkeiden kärjistä, kunnes tuuletinmoduuli on paikallaan.

Kuva 36. Etuosan tuuletinmoduulin asennus.

7. Liitä etuosan tuuletinmoduulin kaapeli emolevyssä olevaan virtalähteen tuulettimen vastakkeeseen.

8. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Takaosan tuuletinmoduulin vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää takaosan tuuletinmoduulin vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Paikanna takaosan tuuletinmoduuli. Katso seuraava kohta: ”Sisäisten osien sijainti” sivulla 8.

3. Irrota takaosan tuuletinmoduulin kaapeli emolevyssä olevasta järjestelmän tuulettimen vastakkeesta. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 41

4. Takaosan tuuletinmoduuli on kiinnitetty neljällä kumikiinnikkeellä. Irrota takaosan tuuletinmoduuli vetämällä sitä varovasti.

Kuva 37. Takaosan tuuletinmoduulin irrotus.

5. Asenna uusi takaosan tuuletinmoduuli kohdistamalla takaosan tuuletinmoduulin kumikiinnikkeet rungossa oleviin reikiin ja työntämällä ne reikien läpi.

42 Laitteiston osien asennus- ja vaihto-opas

6. Vedä kumikiinnikkeiden kärjistä, kunnes tuuletinmoduuli on paikallaan.

Kuva 38. Takaosan tuuletinmoduulin vaihto.

7. Liitä takaosan tuuletinmoduulin kaapeli emolevyssä olevaan järjestelmän tuulettimen vastakkeeseen.

8. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Sisäisen kaiuttimen vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson “Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun kopioita voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää sisäisen kaiuttimen vaihto-ohjeet.

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Paikanna emolevyssä oleva kaiuttimen vastake. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Irrota kaiuttimen kaapeli emolevystä.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 43

4. Työnnä kaiuttimen yläosassa sijaitsevaa metallista pidikettä ulospäin, vedä kaiutinta ylöspäin ja irrota kaiutin tietokoneen rungosta.

Kuva 39. Sisäisen kaiuttimen irrotus.

5. Aseta uusi kaiutin metallipidikkeisiin ja paina kaiutinta alaspäin, kunnes kaiutin napsahtaa paikalleen.

Kuva 40. Sisäisen kaiuttimen vaihto

6. Kytke kaiuttimen kaapeli emolevyyn. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

44 Laitteiston osien asennus- ja vaihto-opas

7. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Näppäimistön vaihto

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää näppäimistön vaihto-ohjeet.

1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat), tee käyttöjärjestelmän lopputoimet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta.

2. Irrota verkkojohdot pistorasioista.

3. Paikanna näppäimistön vastake.

Huomautus:

Näppäimistö saattaa olla liitettynä standardivastakkeeseen 1 tai

USB-porttiin 2. Katso liitännän mukaan lisätietoja kohdasta ”Tietokoneen takaosassa olevien vastakkeiden paikannus” sivulla 6 tai kohdasta ”Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti” sivulla 5.

Hiiren vaihto

Kuva 41. Näppäimistön liitäntä standardivastakkeeseen tai USB-porttiin.

4. Irrota viallisen näppäimistön kaapeli tietokoneesta.

5. Kytke uusi näppäimistö tietokoneessa olevaan soveltuvaan vastakkeeseen.

6. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Huomio

Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun jakson ”Tärkeät turvaohjeet”. Turvaohjeet ja takuutiedot -julkaisun voi noutaa Web-osoitteesta http://www.lenovo.com/support.

Tämä jakso sisältää hiiren vaihto-ohjeet.

1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat), tee käyttöjärjestelmän lopputoimet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta.

2. Irrota verkkojohdot pistorasioista.

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto 45

3. Paikanna hiiren vastake.

Huomautus:

Hiiri saattaa olla liitettynä standardivastakkeeseen 1 tai

USB-porttiin 2. Katso liitännän mukaan lisätietoja kohdasta ”Tietokoneen takaosassa olevien vastakkeiden paikannus” sivulla 6 tai ”Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti” sivulla 5.

Kuva 42. Hiiren liitäntä standardivastakkeeseen tai USB-porttiin.

4. Irrota viallisen hiiren kaapeli tietokoneesta.

5. Kytke uusi hiiri tietokoneessa olevaan soveltuvaan vastakkeeseen.

6. Siirry seuraavaan kohtaan: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

46 Laitteiston osien asennus- ja vaihto-opas

Luku 4. Osien asennuksen viimeistely

Kun olet lopettanut osien vaihdon, sinun on pantava tietokoneen kansi paikoilleen ja liitettävä kaikki kaapelit uudelleen, mukaan lukien puhelinkaapelit ja virtajohdot. Joidenkin osien asennuksen jälkeen BIOS-asetusohjelman päivittyneet tiedot on vahvistettava. Lisätietoja aiheesta on Käyttöoppaassa olevissa BIOS-asetusohjelman aloitusohjeissa.

Voit kiinnittää keskusyksikön kannen, johdot ja kaapelit takaisin paikoilleen seuraavasti:

1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin ja ettei tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. Lisätietoja osien sijainnista on kohdassa ”Sisäisten osien sijainti” sivulla 8.

2. Aseta tietokoneen kansi runkoa vasten niin, että kannen alareunassa olevat ohjaimet osuvat kohdalleen. Työnnä sitten tietokoneen kansi kiinni siten, että kuuluu napsahdus.

Kuva 43. Kannen asetus paikalleen.

3. Jos kannessa on siipiruuvit, kiinnitä ne.

4. Jos kannessa on lukko, lukitse kansi.

5. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot takaisin tietokoneeseen.

Katso seuraava kohta: ”Tietokoneen takaosassa olevien vastakkeiden paikannus” sivulla 6.

6. Voit päivittää kokoonpanon Käyttöoppaan sisältämien BIOS-asetusohjelman aloitusta koskevien ohjeiden avulla.

Huomautus:

Laiteajurien hankinta

Voit noutaa muiden käyttöjärjestelmien kuin esiasennetun käyttöjärjestelmän laiteajurit Web-osoitteesta http://www.lenovo.com/support/. Laiteajurien asennusohjeet ovat ajurien mukana toimitetuissa README-tiedostoissa.

Useimmissa maissa Lenovo edellyttää viallisten asiakkaan

vaihdettavissa olevien osien palauttamista. Lisätietoja tästä tulee osan mukana tai muutaman päivän kuluttua osan saapumisesta.

48 Laitteiston osien asennus- ja vaihto-opas

Luku 5. Suojausominaisuudet

Saatavilla on useita lukitusvarusteita, joiden avulla tietokone voidaan suojata varkauksilta ja luvattomalta käytöltä. Fyysisen lukituslaitteen lisäksi käytettävissä on myös ohjelmallisesti toteutettu lukitusmenetelmä, joka estää tietokoneen luvattoman käytön: ohjelma lukitsee näppäimistön ja vapauttaa sen vasta, kun oikea salasana on annettu.

Varmista turvavaijeria asentaessasi, ettei se sotkeudu tietokoneen johtoihin.

Vaijerilukko

Tietokone voidaan kytkeä pöytään tai muuhun irtaimeen kalustukseen vaijerilukon avulla. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan reikään, ja sitä käytetään avaimella. Katso seuraava kohta: Kuva 44. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen vaijerilukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Siirry Web-osoitteeseen http://www.lenovo.com/support/ ja anna hakusana Kensington.

Kuva 44. Vaijerilukko

Riippulukko

Tietokoneessa on riippulukon lenkki, johon voi asentaa kannen poiston estävän riippulukon.

Kuva 45. Riippulukon asennus.

Suojaus salasanan avulla

Voit estää tietokoneen luvattoman käytön asettamalla BIOS-asetusohjelman (Setup Utility) avulla salasanan. Kun tietokoneeseen kytketään virta, tietokone vapauttaa näppäimistön normaaliin käyttöön vasta, kun käyttäjä on antanut oikean salasanan.

Jatkotoimet

v Jos haluat asentaa tai poistaa muita lisävarusteita, siirry kyseistä

lisävarustetta käsittelevään kohtaan.

v Voit tehdä asennuksen valmiiksi toteuttamalla seuraavassa jaksossa kuvatut

toimet: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys)

Tämä jakso koskee kadonneita tai unohtuneita salasanoja. Lisätietoja salasanan katoamisen tai unohtumisen edellyttämistä toimista on ThinkVantage Productivity Center -ohjelmassa.

Voit poistaa unohtuneen salasanan seuraavasti:

50 Laitteiston osien asennus- ja vaihto-opas

1. Irrota tietokoneen keskusyksikön kansi. Katso seuraava kohta: ”Kannen irrotus” sivulla 11.

2. Paikanna emolevyssä oleva CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin. Katso seuraava kohta: ”Emolevyn osien sijainti” sivulla 9.

3. Siirrä hyppyjohdin normaaliasennosta (nastat 1 ja 2) huoltoasentoon tai kokoonpanon määritysasentoon (nastat 2 ja 3).

4. Aseta keskusyksikön kansi takaisin paikalleen ja kytke verkkojohto pistorasiaan. Katso seuraava kohta: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

5. Käynnistä tietokone uudelleen ja anna virran olla kytkettynä noin 10 sekuntia. Katkaise tietokoneesta virta painamalla virtakytkintä noin 5 sekuntia. Virta katkeaa.

6. Toista vaiheet 1–2 sivulla 51.

7. Aseta CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin takaisin

normaaliasentoon (nastat 1 ja 2).

8. Aseta keskusyksikön kansi takaisin paikalleen ja kytke verkkojohto pistorasiaan. Katso seuraava kohta: Luku 4, ”Osien asennuksen viimeistely”, sivulla 47.

Luku 5. Suojausominaisuudet 51

52 Laitteiston osien asennus- ja vaihto-opas

Liite. Huomioon otettavaa

Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja koneita, palveluja ja ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista koneista, ohjelmista ja palveluista Lenovon paikalliselta edustajalta. Viittaukset Lenovon koneisiin, ohjelmiin ja palveluihin eivät tarkoita sitä, että vain näitä tuotteita voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa konetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita koneita, ohjelmia ja palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla.

Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen

Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing

LENOVO TARJOAA TÄMÄN JULKAISUN ″SELLAISENAAN″ ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa.

Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja ohjelmiin milloin tahansa ilman ennakkoilmoitusta.

Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen aineetonta oikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia.

Lenovo pidättää itsellään oikeuden käyttää ja jakaa palautteena saamiaan tietoja parhaaksi katsomallaan tavalla, niin että siitä ei aiheudu lähettäjälle mitään velvoitteita.

Tässä julkaisussa olevat viittaukset muuhun kuin Lenovon Web-sivustoon eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisen Web-sivuston sisällöstä

tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan tutustumista muihin Web-sivustoihin. Kyseisten Web-sivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla.

Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset mittaustulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään.

Television käyttöön liittyvä huomautus

Seuraava huomautus koskee malleja, joissa on valmiiksi asennettuna TV-näyttötoiminto.

Tämä tuote sisältää kopiointisuojatekniikkaa, joka on suojattu tietyillä Yhdysvalloissa rekisteröidyillä patenteilla sekä yleisellä tekijänoikeussuojalla. Tekijänoikeuden omistavat Macrovision Corporation ja muut oikeudenomistajat. Macrovisionin kopiointisuojatekniikan käyttö edellyttää Macrovision Corporationin lupaa ja on tarkoitettu ainoastaan kotona tapahtuvaan ja muuhun pienimuotoiseen käyttöön. Muunlaiseen käyttöön tarvitaan Macrovisionin suostumus. Koodin takaisinkääntäminen ja purkaminen on kielletty.

Tavaramerkit

Seuraavat nimet ovat Lenovon tavaramerkkejä Yhdysvalloissa ja muissa maissa:

Lenovo Lenovon logo. ThinkCentre ThinkVantage.

IBM on International Business Machines Corporationin tavaramerkki Yhdysvalloissa ja muissa maissa.

Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden yritysten tavaramerkkejä.

54 Laitteiston osien asennus- ja vaihto-opas

Osanumero: 45C6355

(1P) P/N: 45C6355

Lenovo ThinkCentre 7061, ThinkCentre 7090, ThinkCentre 9353, ThinkCentre 9421, ThinkCentre 9485 Hardware replacement guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisältö

Kuvat

Luku 1. Tärkeät turvaohjeet

Luku 2. Esittely

Muita tietolähteitä

Staattiselle sähkölle herkkien laitteiden käsittely

Osien sijainti

Tietokoneen etuosassa olevien säätimien ja vastakkeiden sijainti

Tietokoneen takaosassa olevien vastakkeiden paikannus

Sisäisten osien sijainti

Emolevyn osien sijainti

Luku 3. Lisävarusteiden asennus ja laitteiden vaihto

Ulkoisten lisävarusteiden asennus

Kannen irrotus

Peitelevyn irrotus ja asennus

Sisäisten lisävarusteiden asennus

Muistimoduulin asennus

PCI-sovittimien asennus

Sisäisten asemien asennus

Asemien tekniset tiedot

Aseman asennus asemapaikkaan 1 tai 2

SATA (Serial ATA) -aseman liittäminen

Pariston vaihto

Virtalähteen vaihto

Jäähdytyslevyn ja tuuletinmoduulin vaihto

Kiintolevyaseman vaihto (ensiöasema)

Kiintolevyaseman vaihto (toisioasema)

Optisen aseman vaihto

Levykeaseman vaihto

Muistimoduulin vaihto

PCI-sovittimen vaihto

Etuosan tuuletinmoduulin vaihto

Takaosan tuuletinmoduulin vaihto

Sisäisen kaiuttimen vaihto

Näppäimistön vaihto

Hiiren vaihto

Luku 4. Osien asennuksen viimeistely

Laiteajurien hankinta

Luku 5. Suojausominaisuudet

Vaijerilukko

Riippulukko

Suojaus salasanan avulla

Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys)

Liite. Huomioon otettavaa

Television käyttöön liittyvä huomautus

Tavaramerkit
