Kapitola1.Přehledproduktu

Tatokapitolapopisujevlastnostipočítače,technickéúdaje,softwaredodávanýspolečnostíLenovo,umístění
konektorůasoučástínazákladnídesceavnitřníjednotky.

Tatokapitolaobsahujenásledujícíčásti:

•„Vybavení“nastránce1:T atočástpopisujevybavenípočítače.

•„T echnickéúdaje“nastránce3:T atočástobsahujetechnickéúdajepočítače.

•„Přehledsoftwaru“nastránce4:T atočástpopisujeprogramydodanéspočítačem.

•„Umístěníhardwarovýchprvků“nastránce6:T atočástpopisujeumístěníkonektorůasoučástína
základnídesceavnitřníjednotky.

Vybavení

Tatočástobsahujepřehledvybavenípočítače.

Informaceosystému

Tytoinformacesetýkajíceléškálymodelů.Informaceokonkrétnímmodelunaleznetevkonguračním
programuSetupUtility.VizKapitola4„PoužitíkonguračníhoprogramuSetupUtility“nastránce51.

Mikroprocesor

Počítačjedodávánsjednímztěchtomikroprocesorů(velikostvnitřnímezipamětizávisínamodelupočítače):

•AMD

•AMDPhenom™II

•AMDSempron™

Paměťovémoduly

PočítačpodporujeažčtyřimodulyDIMM(dualinlinememorymodule)DDR3(doubledatarate3).

Interníjednotky

•čtečkakaret(některémodely)

•optickájednotka

•JednotkapevnéhodiskuSA TA(SerialAdvancedTechnologyAttachment)

Videosubsystém

•integrovanágrackákarta,kterápoužívákonektorVGA(VideoGraphicsArray)nebokonektorDVI(Digital

•PozicePCI(PeripheralComponentInterconnect)Expressx16nazákladnídesceprosamostatnou

Zvukovýsubsystém

®

Athlon™II

VisualInterface)

grackoukartu

•IntegrovanéHD(high-denition)audio

•konektorypromikrofonasluchátkanapřednímpanelu

•vstupnízvukovýkonektor,výstupnízvukovýkonektorakonektormikrofonunazadnímpanelu

©CopyrightLenovo2010

1

•vnitřníreproduktor(některémodely)

Konektivita

integrovanýřadičEthernet10/100/1000Mb/s

Funkcesprávysystému

•schopnostukládatvýsledkyhardwarovéhotestuPOST(Power-OnSelf- Test)

•podporaACPI(AdvancedCongurationandPowerInterface)

•automatickéspuštěnípoobnovenínapájení

•RozhraníDMI(DesktopManagementInterface)

•FunkcePXE(PrebootExecutionEnvironment)

•SMBIOS(SystemManagementBasicInput/OutputSystem)aSMsoftware

•funkceWakeonLAN(WOL)

•WMI(WindowsManagementInstrumentation)(WMIjeinfrastrukturaprosprávudataoperacíuoperačních
systémůWindows).

Vstupyavýstupy

•9pozičnísériovýport(jedenstandardníajedenvolitelný)

•25pozičníparalelníport(volitelnýpomocíkartyPCIvněkterýchmodelech)

•KonektorEthernet

•konektorklávesnicePS/2

®

•konektormyšiPS/2

•šestkonektorůUSB2.0(UniversalSerialBus)(dvanapřednímpaneluačtyřinazadnímpanelu;nazadním
panelumohoubýtdvavolitelnékonektoryUSB)

•dvazvukovékonektorynapřednímpanelu(konektoryprosluchátkaamikrofon)

•třizvukovékonektorynazadnímpanelu(vstupzvuku,výstupzvukuamikrofon)

•konektormonitoruVGAakonektormonitoruDVI

Dalšíinformacenaleznetezde„Umístěníkonektorů,ovládacíchprvkůakontroleknapřednístraněpočítače“
nastránce7azde„Umístěníkonektorůadílůnazadnístraněpočítače“nastránce8.

Rozšíření:

•jednapozicejednotkypevnéhodisku

•jednapoziceoptickéjednotky

•jednaúzkápozicepročtečkukaret

•jednapozicekartyPCI

•jednapozicegrackékartyPCIExpressx16

•dvěpozicekartyPCIExpressx1

Napájecízdroj

Počítačjedodáváns240Wnapájecímzdrojemsautomatickýmrozpoznánímnapětí.

Funkcezabezpečení

•neoprávněnémupoužitípočítačezabránítenastavenímheslaprospuštěníaheslaadministrátora

2UživatelskápříručkaThinkCentre

•Computrace

•spínačprodetekcivniknutídokrytu(některémodely)

•zapnutíavypnutízařízeníSATA

•zapnutíavypnutísériovéhoportu

•zapnutíavypnutíkonektorůUSB

•klávesnicesesnímačemotiskuprstu(některémodely)

•nastaveníspouštěcíposloupnosti

•spuštěníbezklávesnicenebomyši

•možnostpoužitíkabelovéhozámku(ZámekKensington.Dalšíinformacenaleznetezde„Kabelový
zámek“nastránce41

).

•možnostpoužitívisacíhozámku(dalšíinformacenaleznetezde„Visacízámek“nastránce42)

Předinstalovanéprogramy

Napočítačijsoupředinstaloványněkteréprogramy,kterévámzajistísnazšíabezpečnějšípráci.Další
informacenajdetevtématu„Přehledsoftwaru“nastránce4.

Předinstalovanýoperačnísystém

NapočítačijepředinstalovánoperačnísystémMicrosoft

®

Windows

Operačnísystémy,jejichžkompatibilitabylacertikovánačitestována

•Linux

®

Technickéúdaje

Tatočástobsahujetechnickéúdajepočítače.

®

7.

1

(lišísepodlemodelu)

1.Operačnísystémy,kteréjsouzdeuvedeny,čekajívdoběvydánítétopublikacenaudělenícertikátuneboprochází

testovánímkompatibility.PovydánítétopříručkymohoubýtdalšíoperačnísystémyoznačenyspolečnostíLenovo
zakompatibilnísvašímpočítačem.Tentoseznamsemůžeměnit.Zdabylakompatibilitaoperačníhosystému
certikovánanebotestována,zjistítenawebovýchstránkáchvýrobceoperačníhosystému.

Kapitola1.Přehledproduktu3

Rozměry

šířka:99mm(3,9")
výška:335mm(13,19")
hloubka:382mm(15,04")

Hmotnost

maximálnídodávanákongurace:6,6kg(14,55lb)

Prostředí

•teplotavzduchu:

provozníteplota:10°Caž35°C(50°Faž95°F)
Skladovacíteplota:−40°Caž60°C(−40°Faž140°F)
Skladovacíteplota:−10°Caž60°C(14°Faž140°F)(bezobalu)

•vlhkost:

provoz:20%až80%(nekondenzující)
mimoprovoz:20%až90%(nekondenzující)

•nadmořskávýška:

provoz:-15,2až3048m(-50až10000stop)
mimoprovoz:-15,2až10668m(-50až35000stop)

Napájení

•vstupnínapětí:

-nízkýrozsah:

minimum:100V~
maximum:127V~
vstupnífrekvence:50až60Hz
nastavenípřepínačenapětí:115V~

-vysokýrozsah:

minimum:200V~
maximum:240V~
vstupnífrekvence:50až60Hz
nastavenípřepínačenapětí:230V~

Přehledsoftwaru

PočítačjedodávánspředinstalovanýmoperačnímsystémemaněkolikaprogramyodspolečnostiLenovo.

SoftwaredodávanýsoperačnímsystémemWindows

TatočástpopisujeprogramydodanésoperačnímsystémemWindows.

SoftwaredodávanýspolečnostíLenovo

Lenovoposkytujenásledujícísoftwarovéaplikace,protoževámchcepomocizvýšitproduktivituasnížit
nákladyspojenésúdržboupočítače.Software,kterýjsteobdrželispoluspočítačem,semůželišitpodle
modelupočítačeainstalovanéhooperačníhosystému.

4UživatelskápříručkaThinkCentre

LenovoThinkVantageT ools

ProgramLenovoThinkVantage

®

ToolsVásdovedekřadězdrojůinformacíaposkytujesnadnýpřístupk
nástrojům,kteréVámpomohoupracovatsnadnějiabezpečněji.Dalšíinformacenajdetevtématu„Lenovo
ThinkVantageTools“nastránce63

.

LenovoWelcome

ProgramLenovoWelcomevásseznámísněkterýmiinovativnímivestavěnýmifunkcemiproduktůLenovoa
provedevásněkterýmidůležitýmiúlohaminastavení,kterévámpomohouzískatzesvéhopočítačemaximum.

ProductRecovery

ProgramProductRecoveryumožňujeobnovitobsahjednotkypevnéhodiskudostavuzvýroby.

ThinkVantageRescueandRecovery

ProgramThinkVantageRescueandRecovery®jejednotlačítkovéřešeníprozáchranuaobnovu.Zahrnuje
sadunástrojůproautomatickéopravy,sjejichžpomocímůžetediagnostikovatproblémypočítače,získat
nápověduarychleobnovitsystémpohavárii,atoivpřípadě,žesenepodaříspustitoperačnísystém
Windows.

Poznámka:PokudjeikonaVylepšenémožnostizálohováníaobnovyvprogramuLenovoThinkVantage
Toolszobrazenašedě,jetřebamanuálněnainstalovatprogramRescueandRecovery,abybylomožné
používatjehofunkce.ProgramRescueandRecoverynainstalujetetakto:

1.KlepnětenaStart➙Všechnyprogramy➙LenovoThinkVantageToolsapoklepejtenaVylepšené

možnostizálohováníaobnovy.

2.Postupujtepodlepokynůnaobrazovce.

3.PodokončeníinstalaceseikonaVylepšenémožnostizálohováníaobnovyaktivuje.

PasswordManager

ProgramPasswordManagerautomatickyuchováváavyplňujeověřovacíúdajeproaplikaceawebové
stránkyoperačníhosystémuWindows.

Poznámka:PokudjeikonaBezpečnéúložištěheselvprogramuLenovoThinkVantageT oolszobrazena
šedě,jetřebamanuálněnainstalovatprogramPasswordManager,abybylomožnépoužívatjehofunkce.
ProgramPasswordManagernainstalujetetakto:

1.KlepnětenaStart➙Všechnyprogramy➙LenovoThinkVantageToolsapoklepejtenaBezpečné

úložištěhesel.

2.Postupujtepodlepokynůnaobrazovce.

3.PodokončeníinstalaceseikonaBezpečnéúložištěheselaktivuje.

PowerManager

ProgramPowerManagerposkytujesnadnou,exibilníaúplnousprávunapájenípočítačeThinkCentre®.
PomocíprogramuPowerManagermůžetenastavitnapájenítak,abystedosáhlivyrovnánípožadavkůna
výkonanaúsporyproudu.

ThinkVantageSystemUpdate

ProgramThinkVantageSystemUpdatepomáháudržovatsoftwarenavašempočítačiaktuálnítím,žestahuje
ainstalujesoftwarovébalíky(aplikaceThinkVantage,ovladačezařízení,aktualizacesystémuBIOSadalší
aplikacetřetíchstran).

SoftwareprosnímáníotiskuprstuFingerprint

Integrovanýsnímačotiskuprstu,kterýjekdispoziciuněkterýchklávesnic,vámspolusprogramem
FingerprintumožnízaregistrovatsvůjotiskprstuapřiřadithokhesluprosystémWindows.Ověřování
totožnostiuživatelepomocíotiskůprstůtakmůženahradithesloaumožnitjednoduchýabezpečnýpřístup

Kapitola1.Přehledproduktu5

uživatele.Klávesnicesesnímačemotiskuprstujedostupnáuvybranýchpočítačůnebojilzezakoupitk
počítačům,kterétutovolitelnousoučástpodporují.

LenovoThinkVantageToolbox

ProgramLenovoThinkVantageToolboxpomáháudržovatvášpočítač,zvyšovatjehobezpečnost,
diagnostikovatproblémyspočítačem,seznámívássinovativnímitechnologiemiodLenovoapomáházískat
dalšíinformaceovašempočítači.Dalšíinformacenajdetevtématu„LenovoThinkVantageToolbox“na
stránce60

.

AdobeReader

ProgramAdobeReaderjenástrojurčenýprozobrazováníatiskdokumentůveformátuPDFaprohledání
vnich.

Dalšíinformaceopřístupukdokumentacinaleznetevčásti„SložkaOnlineBooks“nastránce63.

Antivirovýsoftware

Počítačjedodávánsantivirovýmsoftwarem,kterýsloužíkdetekciaodstraňovánívirů.Lenovoposkytujena
počítačiplnouverziantivirovéhosoftwaruslicencína30dnízdarma.Po30dnechjenutnélicenciobnovit,
abystedáledostávaliaktualizaceantivirovéhoprogramu.

Dalšíinformaceopoužíváníantivirovéhoprogramunaleznetevjehonápovědě.

Umístěníhardwarovýchprvků

Tatočástpopisujeumístěníkonektorůasoučástínazákladnídesceavnitřníjednotky.

Poznámka:Komponentyvevašempočítačimohouvypadatmírněodlišněnežnaobrázcíchvtétopříručce.

6UživatelskápříručkaThinkCentre

Umístěníkonektorů,ovládacíchprvkůakontroleknapřednístraně počítače

Obrázek1„Umístěnípředníchkonektorů,ovládacíchprvkůakontrolek“nastránce7ukazujeumístění
konektorů,ovládacíchprvkůakontroleknapřednístraněpočítače.

Obrázek1.Umístěnípředníchkonektorů,ovládacíchprvkůakontrolek

1Tlačítkoprovysunutí/zasunutíoptickémechaniky5KonektorUSB
2Vypínač
3Indikátorčinnostipevnéhodisku7Konektorprosluchátka

6Konektormikrofonu

Kapitola1.Přehledproduktu7

4Indikátornapájení8KonektorUSB

Umístěníkonektorůadílůnazadnístraněpočítače

Obrázek2„Umístěnízadníchkonektorůadílů“nastránce8ukazujeumístěníkonektorůadílůnazadní
straněpočítače.Některékonektorynazadnístraněpočítačejsoubarevněoznačeny,abyvámpomohlyurčit,
kamzapojitpříslušnékabely.

Obrázek2.Umístěnízadníchkonektorůadílů

1Napájecíkonektor8Výstupnízvukovýkonektor
2KonektormyšiPS/29Vstupnízvukovýkonektor
3KonektorklávesnicePS/210PozicegrackékartyPCIExpressx16
4KonektormonitoruDVI

5KonektormonitoruVGA12PozicekartyPCI
6KonektoryUSB(4)
7Konektormikrofonu

11PozicekaretPCIExpressx1(2)

13KonektorEthernet

14Sériovýport

KonektorPopis

VstupnízvukovýkonektorSloužípropříjemzvukovéhosignáluzexterníhozvukovéhozařízení,jakonapříklad

zestereosystému.Připřipojováníexterníhozvukovéhozařízenísepřipojíkabel
mezivýstupnízvukovýkonektornazařízeníavstupnízvukovýkonektorna
počítači.

VýstupnízvukovýkonektorSloužíkodesílánízvukovéhosignáluzpočítačedoexterníchzařízení,jakojsou

napájenéstereofonníreproduktory(reproduktorysvestavěnýmzesilovačem),
sluchátka,multimediálníklávesnicenebovstupnízvukovýkonektornastereo
systémučijinýchexterníchzáznamovýchzařízeních.

8UživatelskápříručkaThinkCentre

KonektorPopis

KonektormonitoruDVI

KonektorEthernet

Konektormikrofonu

KonektorklávesnicePS/2Sloužíkpřipojeníklávesnice,kterápoužívákonektorklávesnicePS/2.
KonektormyšiPS/2Sloužíkpřipojenímyši,trackballunebojinéhopozičníhozařízení,kterépoužívá

SériovýportSloužíkpřipojeníexterníhomodemu,sériovétiskárnyadalšíchzařízení

KonektorUSBSloužípropřipojenízařízeníUSB,jakojsouklávesniceUSB,myšUSB,skener

KonektormonitoruVGASloužíkpřipojenímonitoruVGAnebodalšíchzařízenípoužívajícíchkonektor

SloužíkpřipojenímonitoruDVInebodalšíchzařízenípoužívajícíchkonektor
monitoruDVI.

SloužíkpřipojeníkabeluEthernetprolokálnísíť(LAN).
Poznámka:Chcete-lipočítačpoužívatvsouladusomezenímikomiseFCCpro
zařízenítřídyB,použijtekabelEthernetkategorie5.

Sloužípropřipojenímikrofonukpočítači,chcete-linahrávatzvukynebo
používáte-lisoftwareprorozpoznánířeči.

konektormyšiPS/2.

používajících9pozičnísériovýport.

USBnebotiskárnaUSB.Máte-livícezařízeníUSBnežmápočítačkonektorů
USB,můžetesikoupitrozbočovačUSBapomocíněhopřipojitdalšízařízeníUSB.

monitoruVGA.

Umístěnísoučástí

Obrázek3„Umístěnísoučástí“nastránce9ukazujeumístěnírůznýchsoučástívpočítači.Krytpočítače
otevřeteapřístupkvnitřkupočítačezískátepostupempodlečásti„Odstraněníkrytupočítače“nastránce14.

Obrázek3.Umístěnísoučástí

1Sestavachladičeavětráku6Předníkryt
2Sestavanapájecíhozdroje7Sestavapředníhovětráku
3Paměťovémoduly(2)8Jednotkapevnéhodisku
4Optickámechanika9GrackákartaPCIExpress(některémodely)
5PředníUSBaaudiokonektory10Vedeníchladičeavětráku

Kapitola1.Přehledproduktu9

Umístěnísoučástínazákladnídesce

Obrázek4„Umístěnísoučástínazákladnídesce“nastránce10ukazujeumístěnísoučástínazákladnídesce.

Obrázek4.Umístěnísoučástínazákladnídesce

1Mikroprocesor

2Konektorvětrákumikroprocesoru12PředníkonektorUSB
3Pozicepaměti(4)13Konektorsériovéhoportu(COM2)
4Konektorsnímačeteploty14PozicekartyPCI
524pinovýnapájecíkonektor15Konektorvětrákunapájení
6Baterie

7PropojkaprovymazánípamětiCMOSaobnovení

původníchhodnot

8KonektorySATA(4)18PozicekaretPCIExpressx1(2)
9Konektorpředníhopanelu19PozicegrackékartyPCIExpressx16
10PředníkonektorUSB20Konektorsystémovéhovětráku

11Konektorspínačepřítomnostikrytu(téžkonektordetekce

vniknutídokrytu)

16Konektorvnitřníhoreproduktoru
17Přednízvukovýkonektor

214pinovýnapájecíkonektor

Umístěníinterníchjednotek

Interníjednotkyjsouzařízení,kterápočítačpoužívákečteníaukládánídat.Přidánímjednotekdopočítače
můžetezvýšitkapacitupamětiaumožnitpočítačičístdalšítypymédií.Interníjednotkyseinstalujídopozic
jednotek.Vtétopříručcejsoupozicejednotekoznačoványpozice1,pozice2atd.

Přiinstalaciinterníjednotkyjedůležitévědět,jakýtypajakouvelikostlzeinstalovatdojednotlivýchpozica
jaksprávněpřipojitkabelykinstalovanéjednotce.Postupinstalaceavýměnyinterníchjednoteknaleznete
včástiKapitola2„Instalacenebovýměnahardwaru“nastránce13

.

10UživatelskápříručkaThinkCentre

Obrázek5„Umístěnípozicjednotek“nastránce11ukazujeumístěnípozicjednotekvpočítači.

Obrázek5.Umístěnípozicjednotek

1Pozice1-Poziceoptickéjednotky(sinstalovanouoptickoujednotkou)

2Pozice2–Úzkápozicepročtečkukaret
3Pozicejednotky3–PozicejednotkypevnéhodiskuSAT A

Kapitola1.Přehledproduktu11

12UživatelskápříručkaThinkCentre

Kapitola2.Instalacenebovýměnahardwaru

Tatočástpopisujeinstalaciavýměnuhardwarupočítače.

Tatokapitolaobsahujenásledujícíčásti:

•„Manipulacesezařízenímicitlivýminastatickouelektřinu“nastránce13

•„Instalacenebovýměnahardwaru“nastránce13

•„Získáníovladačůzařízení“nastránce41

•„Základnífunkcezabezpečení“nastránce41

Manipulacesezařízenímicitlivýminastatickouelektřinu

Neotvírejteantistatickýobalnovésoučásti,dokudstarousoučástneodstranítezpočítačeanejstepřipraveni
novousoučástinstalovat.Statickáelektřina,kterájeprovásneškodná,můževážněpoškoditpočítačové
součástiadíly.

Přimanipulacisdílyadalšímisoučástmipočítačedodržujtenásledujícípokynyproochranupředpoškozením
statickouelektřinou:

•Omeztesvůjpohyb.Pohybvytváříelektrostatickýnábojnavašemtěle.

•Sdílyadalšímisoučástmipočítačezacházejtevždyopatrně.PřimanipulaciskartamiPCI,paměťovými

moduly,základnímideskamiamikroprocesorysedotýkejtepouzeokrajů.Nikdysenedotýkejtežádného
nechráněnéhoobvodu.

•Chraňtedílyadalšísoučástipočítačepředdotykemdalšíchosob.

•Předinstalacínovésoučástinejdřívepřiložteantistatickýobal,vněmžjeuložena,alespoňnadvěvteřiny

kekovovémukryturozšiřujícípozicenebokjinémunelakovanémukovovémupovrchu.Tímvybijete
elektrostatickýnábojzobaluazesvéhotěla.

•Novousoučástihnedpovyjmutízantistatickéhoobaluinstalujtedopočítače,anižbystejipokládalina

jakýkolijinýpovrch.Je-litoproVásvdanésituaciobtížné,položteantistatickýobalnovésoučástina
rovnýhladkýpovrchateprvenanějpoložtedanousoučást.

•Nepokládejtedílnakrytpočítačeaninajinýkovovýpovrch.

Instalacenebovýměnahardwaru

Tatočástpopisujeinstalaciavýměnuhardwarupočítače.Přidánímpaměťovýchmodulů,karetPCIa
jednotekmůžeterozšířitschopnostipočítače.Výměnouvadnéhohardwarumůžeteudržovatpočítač.

Poznámky:

1.PoužívejtepouzedílydodanéspolečnostíLenovo.

2.Přiinstalacinebovýměněsoučástipostupujtepodlepříslušnýchpokynůvtétočástiapokynůdodaných

sesoučástí.

Instalaceexterníchsoučástí

Kpočítačimůžetepřipojitexternísoučásti,jakojsouexterníreproduktory,tiskárnaneboskener.Vpřípadě
některýchsoučástímusíteprovytvořenífyzickéhopřipojeníinstalovatdalšísoftware.Předinstalacíexterní
součástinaleznětepotřebnýkonektorvčástech„Umístěníkonektorů,ovládacíchprvkůakontrolekna
přednístraněpočítače“nastránce7a„Umístěníkonektorůadílůnazadnístraněpočítače“nastránce8.

©CopyrightLenovo2010

13

Pakpodlepokynůdodanýchsesoučástívytvořtepřipojeníainstalujtesoftwareneboovladačezařízení
nutnéprotutosoučást.

Odstraněníkrytupočítače

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástuvádípostupodstraněníkrytupočítače.

POZOR:

Nežotevřetekrytpočítače,vypnětepočítačapočkejtetřiažpětminut,nežvychladne.

Krytpočítačeodstranítetakto:

1.Odstraňtevšechnamédiazjednotek.Vypnětevšechnapřipojenázařízeníapočítač.

2.Odpojtevšechnynapájecíšňůryzezásuvek.

3.Odpojtenapájecíšňůru,datovékabelyiveškerédalšíkabely,kteréjsoukpočítačipřipojeny.

4.Je-likrytpočítačezabezpečenzamykacímzařízením,jakojevisacízámeknebokabelovýzámek,
odemkněteho.Viz„Kabelovýzámek“nastránce41

5.Uvolnětedvašrouby,kterédržíkrytnabokupočítače,posuňtekrytsměremdozaduaodstraňtejej.

nebo„Visacízámek“nastránce42.

Obrázek6.Odstraněníkrytupočítače

Odstraněníainstalacepředníhokrytu

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostupodstraněníainstalacepředníhokrytu.

14UživatelskápříručkaThinkCentre

Předníkrytodstraníteainstalujetetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Uvolnětetřiumělohmotnézápadkynahornístraněpředníhokrytuaotočenímpředníkrytuvolnětea
vyjmětezpočítače.Opatrněpoložtepředníkryt,aleneodpojujtehlavnívypínačanikabelsestavyLED.

Obrázek7.Odstraněnípředníhokrytu

4.Předníkrytvrátítezpěttak,žesrovnátetřiumělohmotnézápadkynaspodnístraněpředníhokrytus
odpovídajícímiotvoryveskříniaotočítepředníkrytkeskříni,dokudnezapadnou.

Obrázek8.Instalacepředníhokrytu

5.Dalšíinformacenaleznetezde„Dokončenívýměnysoučástí“nastránce40.

Kapitola2.Instalacenebovýměnahardwaru15

Přístupkesoučástemzákladnídeskyakjednotkám

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisuje,jakzískatpřístupkjednotkámasoučástemzákladnídesky.

Přístupksoučástemzákladnídeskyakjednotkámzískátetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Přístupksoučástemzákladnídeskyakjednotkámzískátepoodstraněníkrytupočítače.Viz„Odstranění
krytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

4.Odkloptesestavupozicejednotky,abystemělipřístupkevšemvnitřnímjednotkám,kabelůmadalším
součástem.

Obrázek9.Odklopenísestavypozicejednotky

16UživatelskápříručkaThinkCentre

5.Sestavupozicejednotkysklopítestlačenímsvorky1sestavyaodklopenímsestavysměremdolů,jakje
ukázánonaobrázku.

Obrázek10.Sklopenísestavypozicejednotky

InstalaceavýměnakartyPCI

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

TatočástpopisujeinstalaciavýměnukartyPCI.

PočítačmájednustandardnípoziciPCI,dvěpozicePCIExpressx1ajednupoziciPCIExpressx16pro
grackoukartu.Viz„Umístěnísoučástínazákladnídesce“nastránce10.

KartuPCIinstalujtenebovyměňtetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Vybertejednuznásledujícíchmožností:

•PokudvyměňujetekartuPCI,odstraňtešroub,kterýzajišťujestaroukartuPCI,avyjmětejizpozice

kartyPCI.PotéopatrněvyjmětestarouPCIkartuzeskříně,jakukazujeobrázekObrázek11
„OdstraněníkartyPCI“nastránce18

Poznámky:

a.PokudjsoumezikartouPCIazákladnídeskounějakékabely,zapamatujtesijejichvedenía

odpojteje.

b.PokudjekartaPCIuchycenapomocízápadky1,zatlačtenazápadkuakartuuvolněte.Uchopte

kartuPCIzaokrajeajemnějivytáhnětezpozicekartyPCI.Vpřípaděnutnostivelmijemně
pohybujtestřídavěoběmastranamikartyPCI,dokudsezpoziceneuvolní.

.

Kapitola2.Instalacenebovýměnahardwaru17

c.Pravděpodobněbudetemusetodstranitpředníkrytaodklopitpozicioptickémechanikynahoru,

abyVámpřivyjímáníkartyPCInicnepřekáželo.Viz„Odstraněníainstalacepředníhokrytu“na
stránce14

a„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce16.

Obrázek11.OdstraněníkartyPCI

•PokudinstalujetekartuPCI,odstraňtepříslušnýkrytpozice.Víceinformacíoidentikacitypůpozic
karetPCInaleznetezde„Umístěnísoučástínazákladnídesce“nastránce10.

4.VyjmětenovoukartuPCIzantistatickéhoobalu.

18UživatelskápříručkaThinkCentre

5.InstalujtekartuPCIdopříslušnépozicePCInazákladnídesce.Potézašroubujtešroubzajišťujícínovou
kartuPCI.

Obrázek12.InstalacekartyPCI

6.Je-litopotřeba,propojtekabelymezikartouPCIazákladnídeskou.Víceinformacíorůznýchtypech
konektorůnazákladnídescenaleznetezde„Umístěnísoučástínazákladnídesce“nastránce10.

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Instalacinebovýměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40

.

Instalaceavýměnapaměťovéhomodulu

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostupinstalacenebovýměnypaměťovéhomodulu.

PočítačmáčtyřikonektoryurčenékinstalacinebovýměněpaměťovýchmodulůDDR3SDRAMDIMM,které
umožňujíinstalovataž16GBsystémovépaměti.PoužijtelibovolnoukombinacimodulůDDR3SDRAM
velikosti1GB,2GBnebo4GBaždocelkovémaximálníkapacity16GB.

Paměťovýmodulinstalujtenebovyměňtetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

Kapitola2.Instalacenebovýměnahardwaru19

3.Prosnadnějšípřístupkzákladnídescepoložtepočítačnabok.

4.Nazákladnídescevyhledejtekonektorypaměti.Viz„Umístěnísoučástínazákladnídesce“nastránce10.

5.Odstraňtevšechnysoučástiaodpojtevšechnykabely,kterémohoubránitvpřístupukekonektorům
paměti.

6.Vybertejednuznásledujícíchmožností:

•Pokudnahrazujetestarýpaměťovýmodul,otevřetezápadkyavyjmětenahrazovanýmodulpamětiz

konektoru.

Obrázek13.Odstraněnípaměťovéhomodulu

•Pokudinstalujetepaměťovýmodul,otevřetezápadkynakonektoru,dokteréhochcetepaměťový

modulinstalovat.

Obrázek14.Otevřenízápadekkonektorupaměti

20UživatelskápříručkaThinkCentre

7.Umístětenovýpaměťovýmodulnadkonektor.Srovnejtevýřez1napaměťovémmodulusvýstupkemna
konektoru2nazákladnídesce.Zatlačtepaměťovýmodulrovnědolůdokonektoru,dokudsenezavřou
západkykonektoruamodulnezapadnenasvémísto.

Obrázek15.Instalacepaměťovéhomodulu

8.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Instalacinebovýměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40

.

Výměnabaterie

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Počítačobsahujezvláštnítyppaměti,kteráuchovávádatum,časainformaceonastavenívestavěných
funkcí.Baterieudržujetytoúdajeaktivní,ikdyžvypnetepočítač.

Baterienormálněnevyžaduježádnénabíjeníneboúdržbuběhemsvéhoživota,avšakžádnábaterienevydrží
věčně.Pokudbaterieselže,dojdekeztrátěúdajůodatu,časeanastavení,včetněhesel.Kdyžzapnete
počítač,zobrazísechybovázpráva.

Nežpřikročíteknásledujícíproceduře,prostudujtesiinformaceovýměněalikvidacibaterievčástech
„Baterie“a„Poznámkaklithiovébaterii“příručkyThinkCentreBezpečnostnípokynyainformaceozáruce.

Bateriivyměnítetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odkloptesestavupozicejednotky.Viz„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce

16.

4.Vyhledejtebaterii.Viz„Umístěnísoučástínazákladnídesce“nastránce10.

5.Odstraňtevšechnysoučástiaodpojtevšechnykabely,kterémohoubránitvpřístupukbaterii.

Kapitola2.Instalacenebovýměnahardwaru21

6.Vyjmětepůvodníbaterii.

Obrázek16.Vyjmutípůvodníbaterie

7.Instalujtenovoubaterii.

Obrázek17.Instalacenovébaterie

8.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

9.Skloptesestavupozicejednotky.Viz„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce16.

10.Vraťtezpětkrytpočítačeapřipojtezpětvšechnyexterníkabely.Viz„Dokončenívýměnysoučástí“na
stránce40.

11.Zapnětepočítačavšechnapřipojenázařízení.

Poznámka:Kdyžpočítačzapnetepoprvépovýměněbaterie,můžesezobrazitchybovázpráva.Toje
povýměněbaterienormální.

12.PomocíkonguračníhoprogramuSetupUtilitynastavtedatum,čas,hesloadalšíinformaceonastavení.
VizKapitola4„PoužitíkonguračníhoprogramuSetupUtility“nastránce51.

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Výměnasestavychladičeavětráku

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujevýměnusestavychladičeavětráku.

POZOR:

Sestavachladičeavětrákumůžebýtvelmihorká.Nežotevřetekrytpočítače,vypněte

počítačapočkejtetřiažpětminut,nežvychladne.

22UživatelskápříručkaThinkCentre

Sestavuchladičeavětrákuvyměňtetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

4.Odkloptesestavupozicejednotky.Odstraňtedvašrouby,kterézajišťujívedeníchladičeavětráku,
apotévyjmětetotovedenízeskříně.

Obrázek18.Vyjmutívedeníchladičeavětráku

5.Odpojtekabelsestavychladičeavětrákuodkonektoruvětrákumikroprocesorunazákladnídesce.Viz
„Umístěnísoučástínazákladnídesce“nastránce10.

6.Podlenásledujícíhopostupuodstraňtečtyřišrouby,kterédržísestavuchladičeavětrákunazákladní
desce:

a.Částečněuvolnětešroub1,potéúplněvyšroubujtešroub2,apakúplněvyšroubujtešroub1.
b.Částečněuvolnětešroub3,potéúplněvyšroubujtešroub4,apakúplněvyšroubujtešroub3.

Poznámka:Šroubyodstraňujteopatrně,abynedošloppoškozenízákladnídesky.Tytočtyřišroubynelze
odstranitzesestavychladičeavětráku.

Kapitola2.Instalacenebovýměnahardwaru23

Obrázek19.Šroubypřipevňujícísestavuchladičeavětráku

7.Zvednětesestavuchladičeavětrákuzezákladnídesky.

Poznámky:

a.Sestavuchladičeavětrákuuvolnětezmikroprocesorutím,žejijemněotočíte.
b.Přimanipulacisesestavouchladičeavětrákusenedotýkejtetepelněvodivépastynaspodnístraně

sestavy.

8.Umístětenovousestavuchladičeavětrákunazákladnídeskutak,abysečtyřišroubysrovnalysotvory
vzákladnídesce.Umístětenovousestavuchladičeavětrákunazákladnídeskutak,abybylosnadné
připojitkabelnovésestavychladičeavětrákukekonektoruvětrákumikroprocesorunazákladnídesce.

9.Podlenásledujícíhopostupuzašroubujtečtyřišrouby,kterépřipevňujínovousestavuchladičeavětráku,
jakukazujeobrázekObrázek19„Šroubypřipevňujícísestavuchladičeavětráku“nastránce24:

a.Částečněutáhnětešroub1,potéúplněutáhnětešroub2,apakúplněutáhnětešroub1.
b.Částečněutáhnětešroub3,potéúplněutáhnětešroub4,apakúplněutáhnětešroub3.

10.Připojtekabelnovésestavychladičeavětrákukekonektoruvětrákumikroprocesorunazákladnídesce.
Viz„Umístěnísoučástínazákladnídesce“nastránce10

.

11.Umístětevedeníchladičeavětrákunasestavuchladičeavětrákutak,abybylyotvoryprošroubyna
vedenísrovnánysotvorynasestavě.Zašroubujtedvašroubyzajišťujícívedeníchladičeavětráku.

24UživatelskápříručkaThinkCentre

Obrázek20.Instalacevedeníchladičeavětráku

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Výměnamikroprocesoru

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástuvádípokynyprovýměnumikroprocesoru.

POZOR:

Chladičaprocesormohoubýtvelmihorké.Nežotevřetekrytpočítače,vypnětepočítač

apočkejtetřiažpětminut,nežvychladne.

Mikroprocesorvyměnítetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Vyjmětesestavuchladičeavětráku.Viz„Výměnasestavychladičeavětráku“nastránce22.

Poznámka:Sestavuchladičeavětrákupoložtenaboktak,abytepelněvodivápastanepřišlasničím
dokontaktu.

Kapitola2.Instalacenebovýměnahardwaru25

4.Zvednutímpáčky1uvolnětemikroprocesor2odzákladnídesky.

Obrázek21.Přístupkmikroprocesoru

5.Mikroprocesorzvednětezpaticepřímovzhůru,jakukazujeobrázekObrázek22„Odstranění
mikroprocesoru“nastránce27.

Poznámky:

a.Vášmikroprocesorapaticesemohouodobrázkulišit.
b.Povšimnětesiorientacemikroprocesoruvzhledemkpatici.Můžetesizapamatovatpozici

trojúhelníčku1vjednomrohumikroprocesoru.Tutoinformacibudetepotřebovatpřiinstalacinového
mikroprocesorunazákladnídesku.

c.Mikroprocesordržtepouzezaokraje.Nedotýkejtesezlatýchkontaktůvespodníčásti.
d.Doodkrytépaticemikroprocesorunicneupusťte.Kontaktypaticemusízůstatconejčistější.

26UživatelskápříručkaThinkCentre

Obrázek22.Odstraněnímikroprocesoru

6.Ujistětese,žejepáčkavezvednutépoloze.

7.Odstraňteochrannýkryt,kterýchránízlatékontaktynovéhomikroprocesoru.

8.Uchoptenovýmikroprocesorzajehookrajeanastavtetrojúhelníčekvrohumikroprocesoruproti
odpovídajícímuzkosenémurohupaticemikroprocesoru.

9.Vložtenovýmikroprocesorpřímodopaticemikroprocesorunazákladnídesce.

10.Uzavřenímpáčkyzajistětemikroprocesorvpatici.

11.Znovuinstalujtesestavuchladičeavětráku.Viz„Výměnasestavychladičeavětráku“nastránce22.

12.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Výměnanapájecíhozdroje

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujevýměnunapájecíhozdroje.

Ačkolivpoodpojenínapájecíšňůrynejsouvpočítačižádnépohyblivédíly,provašibezpečnostjsounutná
následujícívarováníaschváleníspolečnostíUnderwritersLaboratories(UL).

NEBEZPEČÍ

Nebezpečnépohyblivédíly.Nedotýkejteseprstyanijinýmičástmitěla.

Kapitola2.Instalacenebovýměnahardwaru27

POZOR:
Nikdyneodstraňujtekrytnanapájecímzdrojianižádnýdíl,nakterémjenásledujícíštítek.

Uvnitřsoučástí,nakterýchjepřipevněntentoštítek,jenebezpečnénapětí,proudaúroveňenergie.
Uvnitřtakovýchsoučástínejsoužádnéopravitelnédíly.Máte-lipodezření,žetakovýdílzpůsobuje
problém,obraťtesenaservisníhotechnika.

Napájecízdrojvyměnítetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

4.Odkloptesestavujednotky,odstraňtedvašrouby,kterézajišťujívedeníchladičeavětráku,apotévyjměte
totovedenízeskříně.

Obrázek23.Vyjmutívedeníchladičeavětráku

5.Odpojtekabelysestavynapájecíhozdrojeodvšechjednotekaod24pinovéhoa4pinovéhokonektoruna
základnídesce.Viz„Umístěnísoučástínazákladnídesce“nastránce10.

Poznámka:Pravděpodobněbudetakénutnévyjmoutkabelysestavynapájecíhozdrojezkabelových
úchytekapásků,kterýmijsoukabelypřipevněnykeskříni.Předodpojenímkabelůsizapamatujtejejich
vedení.

28UživatelskápříručkaThinkCentre

6.Vzadunaskřínipočítačevyšroubujtetřišrouby,kterépřidržujísestavunapájecíhozdroje.Stlačením
svorky1napájecíhozdrojeuvolnětesestavunapájecíhozdrojeapotésestavuvysuňtekpředníčásti
počítače.Vyjmětesestavunapájecíhozdrojezeskříně.

Obrázek24.Vyjmutísestavynapájecíhozdroje

7.Ověřte,zdajenovásestavanapájecíhozdrojevhodnánáhrada.Některénapájecízdrojeautomaticky
zjistínapětínebofungujípřiuniverzálnímnapětí,některéjsouurčenypouzeprourčiténapětíaněkteré
majípřepínačnapětí.Má-linapájecízdrojpřepínačprovýběrnapětí,jetřebahonastavittak,abyjeho
polohaodpovídalanapětívzásuvce.Je-litonutné,použijtehrotkuličkovéhoperapropřepnutípřepínače
dosprávnépolohy.

•PokudjenapětízdrojeprouduveVašízemíneboregionuvrozmezí100–127V~,nastavtepřepínačna

hodnotu115V.

•PokudjenapětízdrojeprouduveVašízemíneboregionuvrozmezí200–240V~,nastavtepřepínačna

hodnotu230V.

8.Přiinstalacinovéhonapájecíhozdrojesrovnejtejehootvoryprošroubysodpovídajícímiotvoryvzaduna
skřínipočítače.Potézašroubujtetřišroubypřidržujícínovousestavunapájecíhozdroje.

Poznámka:PoužívejtepouzešroubyodLenovo.

Kapitola2.Instalacenebovýměnahardwaru29

Obrázek25.Instalacesestavynapájecíhozdroje

9.Připojtekabelynovésestavynapájecíhozdrojekevšemjednotkámakzákladnídesce.Viz„Umístění
součástínazákladnídesce“nastránce10

.

10.Umístětevedeníchladičeavětrákunasestavuchladičeavětrákutak,abybylyotvoryprošroubyna
vedenísrovnánysotvorynasestavě.Zašroubujtedvašroubyzajišťujícívedeníchladičeavětráku.

Obrázek26.Instalacevedeníchladičeavětráku

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

30UživatelskápříručkaThinkCentre

Výměnaoptickéjednotky

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostupvýměnyoptickéjednotky.

Optickoujednotkuvyměnítetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

4.Odkloptesestavupozicejednotky.Viz„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce

16.

5.Odpojtedatovýanapájecíkabelodoptickémechaniky.

6.Uchopteoptickoumechanikuaodstraňtedvašrouby,kteréjizajišťují.

Obrázek27.Odstraněníšroubůoptickémechaniky

Kapitola2.Instalacenebovýměnahardwaru31

7.Stlačtesvorku1sestavypozicejednotkyaodkloptesestavusměremdolů,jakjeukázánonaobrázku.

Obrázek28.Sklopenísestavypozicejednotky

8.Vytáhněteoptickoumechanikupředníčástípočítače.

Obrázek29.Odstraněníoptickéjednotky

32UživatelskápříručkaThinkCentre

9.Zasuňtenovouoptickoumechanikudopoziceoptickémechanikyzpředníčástipočítače.

Obrázek30.Instalacenovéoptickéjednotky

10.Uchoptenovouoptickoumechanikuaodkloptesestavupozicejednotky.Srovnejteotvoryprošrouby
nanovéoptickémechanicesodpovídajícímiotvorynapozicijednotky.Potézašroubujtedvašrouby
zajišťujícínovouoptickoumechaniku.

Obrázek31.Instalaceoptickéjednotky

Kapitola2.Instalacenebovýměnahardwaru33

11.Připojtejedenkonecdatovéhokabelukzadnístraněnovéoptickémechanikyadruhýkdostupnému
konektoruSATAnazákladnídesce.Viz„Umístěnísoučástínazákladnídesce“nastránce10.Poté
naleznětedostupnýpětivodičovýnapájecíkonektorapřipojtejejnazadnístraněnovéoptickémechaniky.

Obrázek32.PřipojeníoptickéjednotkySATA

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40

.

Výměnajednotkypevnéhodisku

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostuppřivýměnějednotkypevnéhodisku.

Jednotkupevnéhodiskuvyměnítetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

34UživatelskápříručkaThinkCentre

4.Zapamatujtesiumístěníčtyřšroubů1,kterézajišťujíjednotkupevnéhodisku.Potéodkloptesestavu
poziceoptickéjednotky.

Obrázek33.Odklopenísestavypozicejednotky

5.Uchoptejednotkupevnéhodiskuaodstraňtečtyřišrouby,kteréjizajišťují.Potévyjmětejednotku
pevnéhodiskuzesestavypozicejednotkyanazadnístranějednotkyodpojtedatovýanapájecíkabel,
abystejimohlivytáhnoutzeskříně.

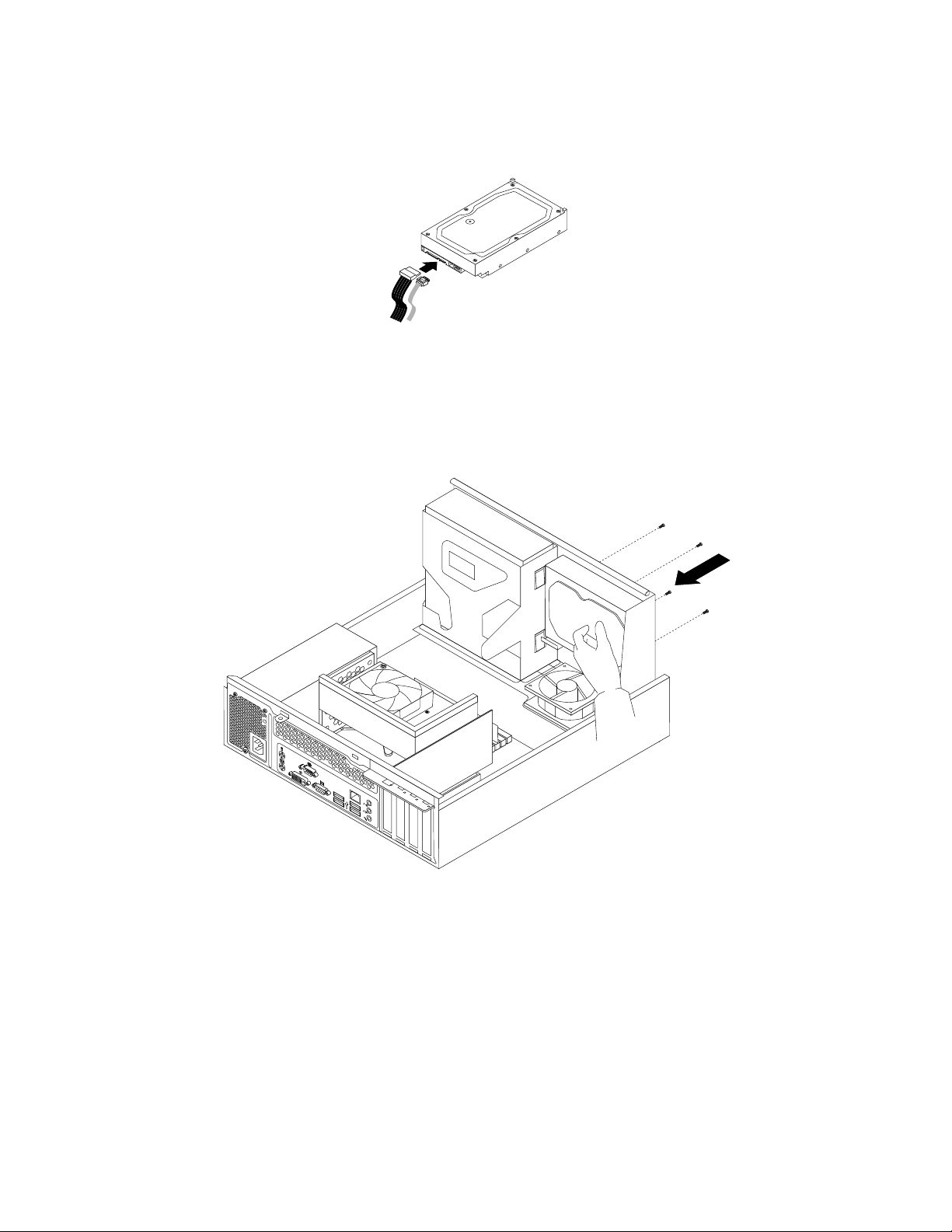

Obrázek34.Vyjmutíjednotkypevnéhodisku

6.Připojtejedenkonecdatovéhokabelukzadnístraněnovéjednotkypevnéhodiskuadruhýkdostupnému
konektoruSATAnazákladnídesce.Viz„Umístěnísoučástínazákladnídesce“nastránce10.Poté

Kapitola2.Instalacenebovýměnahardwaru35

naleznětedostupnýpětivodičovýnapájecíkonektorapřipojtejejnazadnístraněnovéjednotkypevného
disku.

Obrázek35.PřipojeníjednotkypevnéhodiskuSATA

7.Novoujednotkupevnéhodiskuumístětedopozicejednotkypevnéhodiskuasrovnejteotvoryprošrouby
nanovéjednotcepevnéhodiskusodpovídajícímiotvorynapozicijednotky.Potézašroubujtečtyři
šroubyzajišťujícínovoujednotkupevnéhodisku.

Obrázek36.Instalacejednotkypevnéhodisku

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Instalacinebovýměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

36UživatelskápříručkaThinkCentre

Výměnapřednísestavyvětráku

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujevýměnupřednísestavyvětráku.

Přednísestavuvětrákuvyměňtetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.Odstraňtepředníkryt.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

4.Odkloptesestavupozicejednotkysměremnahoru,abystezískalipřístupkpřednísestavěvětráku.Viz
„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce16.

5.Vyjmětejednotkupevnéhodisku,abystezískalipřístupkpřednísestavěvětráku.Viz„Výměnajednotky
pevnéhodisku“nastránce34

6.Vyjmětevedeníchladičeavětráku.Viz„Výměnanapájecíhozdroje“nastránce27.

7.Zapamatujtesivedeníkabelůaodpojtekabelpřednísestavyvětrákuodkonektorusystémovéhovětráku
nazákladnídesce.Viz„Umístěnísoučástínazákladnídesce“nastránce10

8.Přednísestavavětrákujekeskřínipřichycenačtyřmipryžovýmiúchytkami.Vyjmětepřednísestavu
větrákuzeskřínětak,žepřeříznetepryžovéúchytkyaopatrněvytáhnetepřednísestavuvětrákuzeskříně.

.

.

Poznámka:Novápřednísestavavětrákubudeopatřenanovýmipryžovýmiúchytkami.

Obrázek37.Odstraněnípřednísestavyvětráku

Kapitola2.Instalacenebovýměnahardwaru37

9.Novoupřednísestavuvětrákuinstalujtetak,žepryžovéúchytkynasestavěpřiložítenaotvoryveskříni
aúchytkyprotlačíteotvory.Potézespoduopatrnězatáhnětezakoncepryžovýchúchytektak,aby
přednísestavavětrákudosedlanamísto.

Obrázek38.Instalacepřednísestavyvětráku

10.Připojtekabelnovépřednísestavyvětrákukekonektorusystémovéhovětrákunazákladnídesce.Viz
„Umístěnísoučástínazákladnídesce“nastránce10.

11.Znovuinstalujtevedeníchladičeavětráku.VizObrázek26„Instalacevedeníchladičeavětráku“na
stránce30.

12.Znovuinstalujtejednotkupevnéhodisku.Viz„Výměnajednotkypevnéhodisku“nastránce34.

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Výměnaklávesnice

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostupvýměnyklávesnice.

Klávesnicivyměnítetakto:

1.Odstraňtevšechnamédiazjednotek.Vypnětevšechnapřipojenázařízeníapočítač.

38UživatelskápříručkaThinkCentre

2.Odpojtevšechnynapájecíšňůryzezásuvek.

3.Odpojtekabelstaréklávesniceodpočítače.

4.Připojtenovouklávesnicikpříslušnémukonektorunapočítači.Klávesnicimůžetepřipojitkekonektoru
klávesnicePS/2

1nebokUSBkonektoru2.Podletoho,kamchceteklávesnicipřipojit,podívejtese

na„Umístěníkonektorů,ovládacíchprvkůakontroleknapřednístraněpočítače“nastránce7nebona
„Umístěníkonektorůadílůnazadnístraněpočítače“nastránce8.

Obrázek39.Konektoryklávesnice

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Výměnamyši

Upozornění:

Nepokoušejteseotevřítpočítačaniprovádětjakoukolivopravu,dokudsinepřečtetečást„Důležitébezpečnostní
instrukce“vpříručceThinkCentreBezpečnostnípokynyainformaceozárucedodanéspočítačemadokudjízcela
neporozumíte.PříručkuThinkCentre:Bezpečnostnípokynyainformaceozárucezískátenawebovéstránce:
http://www.lenovo.com/support

Tatočástpopisujepostupvýměnymyši.

Myšvyměnítetakto:

1.Odstraňtevšechnamédiazjednotek.Vypnětevšechnapřipojenázařízeníapočítač.

2.Odpojtevšechnynapájecíšňůryzezásuvek.

3.Odpojtekabelstarémyšiodpočítače.

4.Připojtekabelnovémyšikpříslušnémukonektorunapočítači.Myšmůžetepřipojitkekonektorumyši
PS/21nebokUSBkonektoru2.Podletoho,kamchcetemyšpřipojit,podívejtesena„Umístění

Kapitola2.Instalacenebovýměnahardwaru39

konektorů,ovládacíchprvkůakontroleknapřednístraněpočítače“nastránce7nebona„Umístění
konektorůadílůnazadnístraněpočítače“nastránce8.

Obrázek40.Konektorymyši

Codělatdále:

•Chcete-lipokračovatsdalšísoučástí,postupujtepodlepříslušnéčásti.

•Výměnudokončetepodlečásti„Dokončenívýměnysoučástí“nastránce40.

Dokončenívýměnysoučástí

Podokončenívšechinstalacíavýměnsoučástítřebanasaditkrytapřipojitkabely.

Krytpočítačeuzavřeteakabelypřipojítekpočítačitakto:

1.Ověřte,žejsouvšechnysoučástisprávněnamontoványaževpočítačinezůstaložádnénářadínebo
volnéšrouby.Informaceoumístěnírůznýchsoučástípočítačenaleznetevčásti„Umístěnísoučástí“na
stránce9

2.Ujistětese,ževšechnyvnitřníkabelyjsousprávněvedené,abynepřekáželypřisklopenísestavypozice
jednotkyainstalacikrytupočítače.Kabelybysenemělydotýkatzávěsůabokůpočítačovéskříně.

3.Skloptesestavupozicejednotky.Viz„Přístupkesoučástemzákladnídeskyakjednotkám“nastránce16.

4.Pokudjsteodstranilipředníkryt,vraťtehozpět.Viz„Odstraněníainstalacepředníhokrytu“nastránce14.

.

40UživatelskápříručkaThinkCentre

5.Umístětekrytpočítačetak,abyvodicízápadkynajehospodníčástizapadlydokolejničekvpočítačové
skříni.Posuňtekrytkpředníčástipočítače,dokudnezaklapnedosvépoziceazcelaseneuzavře.
Zašroubujtedvašroubyzajišťujícíkrytpočítače.

Obrázek41.Instalacekrytupočítače

6.Používáte-lizámekkrytu,uzamkněteho.Viz„Kabelovýzámek“nastránce41nebo„Visacízámek“na
stránce42.

7.Napájecíšňůruavšechnyostatníexterníkabelyznovupřipojtekpočítači.Víceinformacíoumístění
konektorůnaleznetezde„Umístěníkonektorů,ovládacíchprvkůakontroleknapřednístraněpočítače“
nastránce7

8.Vzávislostinainstalovanýchavyměněnýchsoučástechmůžebýtnutnépotvrditaktualizovanéúdajev
konguračnímprogramuSetupUtility.VizKapitola4„PoužitíkonguračníhoprogramuSetupUtility“na
stránce51.

Poznámka:VevětšiněmístnasvětěvyžadujeLenovovrácenívadnýchjednotekCRU(Customer
ReplaceableUnit).InformaceovracenívadnýchjednotekjsoudodáványspolusnovýmijednotkamiCRU
nebojeobdržíteněkolikdnípododáníjednotekCRU.

azde„Umístěníkonektorůadílůnazadnístraněpočítače“nastránce8.

Získáníovladačůzařízení

Ovladačezařízeníprooperačnísystémy,kterénejsoupředinstalovány,získátenawebovéstránce:
http://www.lenovo.com/support
PokynykinstalacinaleznetevsouborechREADME,kteréjsoudodáványspolečněsesouboryovladačů
zařízení.

Základnífunkcezabezpečení

Existujeněkolikmožnostízabezpečení,kterémajízaúkolzabránitkrádežihardwaruaneoprávněnému
přístupukvašemupočítači.Kroměfyzickéhouzamčenípočítačejemožnépočítačpředneoprávněným
použitímtakéchránitpomocísoftwarovéhozámku,kterýuzamkneklávesnici,dokudnezadátesprávnéheslo.

Kabelovýzámek

Pomocíintegrovanéhokabelovéhozámku,kterýseněkdytakénazývázámekKensington,můžete
připevnitsvůjpočítačkpracovnímustolu,stolunebojinémuvybavení.Kabelovýzámeksepřipojujedo

Kapitola2.Instalacenebovýměnahardwaru41

bezpečnostníhootvorunazadnístraněpočítačeazamykáseklíčem.Kabelovýzámektakézamknekryt
počítače.VizObrázek42„Instalacekabelovéhozámku“nastránce42.Jednáseostejnýtypzámku,jaký
používajímnohénotebooky.KabelovýzámekmůžeteobjednatpřímouspolečnostiLenovopovyhledání
slovaKensingtonnawebovéstránce:
http://www.lenovo.com/support

Poznámka:Ujistětese,žekabelovýzámek,kterýjsteinstalovali,nepřekážíostatnímpočítačovýmkabelům.

Obrázek42.Instalacekabelovéhozámku

Visacízámek

Počítačjevybavenokemprovisacízámek,kterýznemožňujeotevřítkrytpočítače,je-liuzamčen.

42UživatelskápříručkaThinkCentre

Obrázek43.Použitívisacíhozámku

Ochranaheslem

NeoprávněnémupoužitívašehopočítačezabránítenastavenímheslavkonguračnímprogramuSetupUtility.
Pozapnutípočítačejstevyzvánikzadáníhesla.Počítačnelzepoužívat,dokudnezadáteplatnéheslo.Více
informacínaleznetezdeKapitola4„PoužitíkonguračníhoprogramuSetupUtility“nastránce51.

Smazáníztracenéhonebozapomenutéhohesla(vymazánípamětiCMOS)

Tatočástobsahujepokynykesmazáníztracenéhonebozapomenutéhohesla,napříkladheslauživatele.

Ztracenénebozapomenutéheslovymažetetakto:

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.NazákladnídescevyhledejtepropojkuprovymazánípamětiCMOSaobnovenípůvodníchhodnot.Viz
„Umístěnísoučástínazákladnídesce“nastránce10.

4.Odstraňtevšechnysoučástiaodpojtevšechnykabely,kterémohoubránitvpřístupukpropojcepro
vymazánípamětiCMOS.

5.Přesuňtepropojkuzestandardnípolohy(kontakty1a2)dopolohyproúdržbu(kontakty2a3).

6.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

7.Vraťtezpětkrytpočítačeapřipojtenapájecíšňůrypočítačeamonitorudozásuvek.Viz„Dokončení
výměnysoučástí“nastránce40.

8.Zapnětepočítačanechtejejspuštěnýpřibližně10vteřin.Vypnětepočítačstisknutímvypínačepřibližně
napětvteřin.

9.Opakujtekroky1až4.

Kapitola2.Instalacenebovýměnahardwaru43

10.PřesuňtepropojkuprovymazánípamětiCMOSaobnovenípůvodníchhodnotzpětdostandardnípolohy
(kontakty1a2).

11.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

12.Vraťtezpětkrytpočítačeapřipojtezpětvšechnykabely.Viz„Dokončenívýměnysoučástí“nastránce40.

13.Zapnětepočítač.HeslobylovymazánoamůžetepoužítkonguračníprogramSetupUtilitypronastavení
novéhohesla.DalšíinformacenaleznetevčástiKapitola4„PoužitíkonguračníhoprogramuSetup
Utility“nastránce51

.

44UživatelskápříručkaThinkCentre

Kapitola3.Informaceoobnově

Tatokapitolapopisujeprostředkyobnovy,kteréposkytujeLenovo.

Tatokapitolaobsahujenásledujícíčásti:

•„Vytvořeníapoužitímédiaproobnovu“nastránce45

•„Prováděníoperacízálohováníaobnovy“nastránce46

•„PoužitípracovníplochyRescueandRecovery“nastránce47

•„Vytvořeníapoužitízáchrannéhomédia“nastránce48

•„Obnovaneboinstalaceovladačůzařízení“nastránce49

•„Řešeníproblémůsobnovou“nastránce50

Poznámky:

1.Informaceoobnověvtétokapitolesevztahujípouzenapočítače,nakterýchjenainstalovánprogram
RescueandRecoveryneboprogramProductRecovery.PokudjeikonaVylepšenémožnostizálohování
aobnovyvprogramuLenovoThinkVantageToolszobrazenašedě,jetřebamanuálněnainstalovat
programRescueandRecovery,abybylomožnépoužívatjehofunkce.ProgramRescueandRecovery
nainstalujetetakto:

a.KlepnětenaStart➙Všechnyprogramy➙LenovoThinkVantageToolsapoklepejtenaVylepšené

možnostizálohováníaobnovy.
b.Postupujtepodlepokynůnaobrazovce.
c.PodokončeníinstalaceseikonaVylepšenémožnostizálohováníaobnovyaktivuje.

2.Existujírůznémetodyproobnovuvpřípaděproblémůsesoftwaremnebohardwarem.Některémetody
závisínatypuoperačníhosystému.

3.Produktnamédiuproobnovulzepoužítpouzeprotytoúčely:

•obnovaproduktupředinstalovanéhonavašempočítači

•obnovainstalaceproduktu

•modikaceproduktupomocídodatečnýchsouborů

Vytvořeníapoužitímédiaproobnovu

Médiumproobnovuumožňujeobnovitobsahjednotkypevnéhodiskudostavuzvýroby.Médiumpro
obnovujeužitečnévpřípadě,kdypočítačpřemístítedojinéoblastičiprodáváte,neboholzevyužítpro
zprovozněnípočítače,kdyžselhalyvšechnyostatnímetodyobnovy.Jakopreventivníopatřeníjedůležitéco
nejdřívevytvořitmédiumproobnovu.

Poznámka:Operaceobnovy,kterémůžeteprovéstpomocímédiaproobnovu,selišívzávislostina
operačnímsystému,nakterémbylomédiumvytvořeno.Médiaproobnovusemohouskládatzezaváděcího
médiaadatovýchmédií.LicenceMicrosoftWindowspovolujevytvořenípouzejednékopiemédiapro
obnovu,protojedůležitétotomédiumpovytvořeníuložitnabezpečnémísto.

Vytvořenímédiaproobnovu

TatočástobsahujepokynyprovytvořenímédiaproobnovuvoperačnímsystémuWindows7.

Poznámka:VsystémuWindows7můžetevytvořitmédiumproobnovunadiscíchneboexternímúložném
zařízeníUSB.

©CopyrightLenovo2010

45

VsystémuWindows7vytvořítemédiaproobnovuklepnutímnaStart➙Všechnyprogramy➙Lenovo
ThinkVantageTools➙FactoryRecoveryDisks.Dálepostupujtepodlepokynůnaobrazovce.

Použitímédiaproobnovu

TatočástobsahujepokynypropoužitímédiaproobnovuvoperačnímsystémuWindows7.

VsystémuWindows7lzepoužítmédiaproobnovupouzeproobnovupočítačedovýchozíhostavu
(výrobnínastavení).Médiumproobnovujevhodnéprozprovozněnípočítače,kdyžselhalyvšechnyostatní
metodyobnovy.

Upozornění:Přiobnovězmédiaproobnovudostavuzvýrobybudeobsahjednotkypevnéhodisku
odstraněnanahrazenpůvodnímobsahemzvýroby.

MédiumproobnovupoužijtevoperačnímsystémuWindows7následovně:

1.Připojtezaváděcímédiumpodletypumédiaproobnovu(ashdisknebojinéúložnézařízeníUSB)k
počítačinebovložtezaváděcídiskdooptickéjednotky.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartupDevice,
uvolněteklávesuF12.

3.VybertepožadovanéspouštěcízařízeníastiskněteklávesuEnter.Procesobnovysespustí.

4.Operacidokončetepodlepokynůnaobrazovce.

Poznámky:

1.Poobnovenípočítačedovýchozíhostavuzvýrobymůžebýtnutnéinstalovatovladačeproněkterá
zařízení.Viz„Obnovaneboinstalaceovladačůzařízení“nastránce49.

2.NěkterépočítačejsoudodánysinstalovanýmsoftwaremMicrosoftOfceneboMicrosoftWorks.
Chcete-liobnovitneboznovuinstalovataplikaceMicrosoftOfcečiMicrosoftWorks,musítepoužít
diskCDMicrosoftOfceneboMicrosoftWorks.T ytodiskyjsoudodáványspoluspočítači,kterémají
instalovanéaplikaceMicrosoftOfceneboMicrosoftWorks.

Prováděníoperacízálohováníaobnovy

ProgramRescueandRecoveryumožňujezálohovatcelýobsahjednotkypevnéhodiskuvčetněoperačního
systému,datovýchsouborů,programůavlastníhonastavení.Můžeteurčit,kamprogramRescueand
Recoveryzálohuuloží:

•nachráněnouoblastvašehopevnéhodisku

•nadruhoujednotkupevnéhodisku,pokudjevpočítačinainstalována

•naexternípřipojenýdiskUSB

•nasíťovoujednotku

•nazapisovatelnédisky(protutomožnostjepotřebaoptickámechanikaumožňujícízápis)

Povytvořenízálohyjednotkypevnéhodiskumůžeteobnovitcelýobsahjednotkypevnéhodisku,jenom
vybranésouborynebojenoperačnísystémWindowsaaplikace.

Provedeníoperacezálohy

TatočástobsahujepokynyprozálohovánípomocíprogramuRescueandRecoveryvoperačnímsystému
Windows7.

ZálohuprovedetevsystémuWindows7pomocíprogramuRescueandRecoverytakto:

46UživatelskápříručkaThinkCentre

1.NapracovníplošeoperačníhosystémuWindowsklepnětenaStart➙Všechnyprogramy➙Lenovo
ThinkVantageTools➙Vylepšenémožnostizálohováníaobnovy.OtevřeseprogramRescueand

Recovery.

2.VhlavnímokněprogramuRescueandRecoveryklepnětenaLaunchadvancedRescueandRecovery.

3.KlepnětenaBackupyourharddriveavybertemožnostioperacezálohování.Zálohovánípoté
dokončetepodlepokynůnaobrazovce.

Provedeníoperaceobnovy

TatočástobsahujepokynyproprovedeníoperaceobnovypomocíprogramuRescueandRecoveryv
operačnímsystémuWindows7.

ObnovuprovedetevsystémuWindows7pomocíprogramuRescueandRecoverytakto:

1.NapracovníplošeoperačníhosystémuWindowsklepnětenaStart➙Všechnyprogramy➙Lenovo
ThinkVantageTools➙Vylepšenémožnostizálohováníaobnovy.OtevřeseprogramRescueand
Recovery.

2.VhlavnímokněprogramuRescueandRecoveryklepnětenaLaunchadvancedRescueandRecovery.

3.KlepnětenaRestoreyoursystemfromabackup.

4.Obnovudokončetepodlepokynůnaobrazovce.

DalšíinformaceoprovedeníoperaceobnovyzpracovníplochyRescueandRecoverynaleznetevčásti
„PoužitípracovníplochyRescueandRecovery“nastránce47.

PoužitípracovníplochyRescueandRecovery

PracovníplochaRescueandRecoveryjeumístěnavchráněné,skrytéoblastipevnéhodiskuafunguje
nezávislenaoperačnímsystémuWindows.Toumožňujeprovádětoperaceobnovyivpřípadě,žeoperační
systémWindowsnelzespustit.ZpracovníplochyRescueandRecoveryjemožnéprováděttytooperace
obnovy:

•ZáchranasouborůzjednotkypevnéhodiskunebozezálohyPracovníplochaRescueandRecovery

umožňujevyhledatsouborynapevnémdiskuazkopírovatjenasíťovýdisknebojinézapisovatelné
médium,jakojezařízeníUSBnebodisk.Tatooperacejemožná,ikdyžsouborynebylyzálohoványnebo
bylypozálohovánízměněny.Takéjemožnézachránitjednotlivésouboryzezálohyprovedenéprogramem
RescueandRecoveryuloženénalokálníjednotcepevnéhodisku,zařízeníUSBnebonasíťovéjednotce.

•ObnovajednotkypevnéhodiskuzezálohyRescueandRecoveryPoprovedenízálohypevnéhodisku

pomocíprogramuRescueandRecoverymůžeteprovéstoperaciobnovyzpracovníplochyRescueand
Recoveryivpřípadě,ženelzespustitoperačnísystémWindows.

•ObnovajednotkypevnéhodiskudostavuzvýrobyPracovníplochaRescueandRecoveryumožňuje

obnovitobsahjednotkypevnéhodiskudostavuzvýroby.Je-lijednotkapevnéhodiskurozdělenanavíce
oblastí,mátemožnostobnovitobsahzvýrobypouzenaoblastC:aponechatostatníoblastinedotčené.
ProtožepracovníplochaRescueandRecoveryfungujenezávislenaoperačnímsystémuWindows,je
možnéobnovitobsahdiskuzvýroby,ikdyžnenímožnéspustitoperačnísystémWindows.

Upozornění:Obnovíte-liobsahjednotkypevnéhodiskuzezálohyprovedenéprogramemRescueand
Recoveryneboobnovíte-liobsahjednotkypevnéhodiskudostavuzvýroby,budouvšechnysouboryv
primárníoblastijednotkypevnéhodisku(obvyklediskC:)vprůběhuobnovyodstraněny.Je-litomožné,
vytvořtekopiedůležitýchsouborů.Není-limožnéspustitoperačnísystémWindows,můžetepoužítfunkci
záchranysouborůzpracovníplochyRescueandRecoveryazkopírovatsouboryzpevnéhodiskunajiná
média.

PracovníplochuRescueandRecoveryspustítetakto:

1.Ujistětese,žejepočítačvypnutý.

Kapitola3.Informaceoobnově47

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF11.Jakmileseozvezvukovýsignálnebo
sezobrazílogo,uvolněteklávesuF11.

3.Navýzvuzadejteheslo,je-liproprogramRescueandRecoverynastaveno.Pochvílisezobrazípracovní
plochaRescueandRecovery.

Poznámka:PokudsepracovníplochaRescueandRecoveryneotevře,postupujtepodlečásti„Řešení
problémůsobnovou“nastránce50.

4.Vybertejednuznásledujícíchmožností:

•SouboryzjednotkypevnéhodiskunebozálohyobnovíteklepnutímnaRescuelesapokračováním

podlepokynůnaobrazovce.

•ObsahjednotkypevnéhodiskuzezálohyvytvořenépomocíprogramuRescueandRecoverynebo

obsahjednotkypevnéhodiskudostavuzvýrobyobnovíteklepnutímnaRestoreyoursystema
pokračovánímpodlepokynůnaobrazovce.

InformaceodalšíchfunkcíchpracovníplochyRescueandRecoveryzískátepoklepnutínanabídkuHelp.

Poznámky:

1.Poobnovějednotkypevnéhodiskudopůvodníhostavu(výchozínastavení)můžebýtnutnéinstalovat
ovladačeproněkterázařízení.Viz„Obnovaneboinstalaceovladačůzařízení“nastránce49.

2.NěkterépočítačejsoudodánysinstalovanýmsoftwaremMicrosoftOfceneboMicrosoftWorks.
Chcete-liobnovitneboznovuinstalovataplikaceMicrosoftOfcečiMicrosoftWorks,musítepoužít
diskCDMicrosoftOfceneboMicrosoftWorks.T ytodiskyjsoudodáványspoluspočítači,kterémají
instalovanéaplikaceMicrosoftOfceneboMicrosoftWorks.

Vytvořeníapoužitízáchrannéhomédia

Záchrannémédium,jakojeCD,DVDneboUSBdisk,umožňujeprovéstobnovupřiselhání,kterébránív
přístupukpracovníplošeRescueandRecoverynajednotcepevnéhodisku.

Poznámky:

1.Operaceobnovy,kterémůžeteprovéstpomocízáchrannéhomédia,závisínaoperačnímsystému.

2.Záchrannémédiumlzespustitzjakéhokolivtypuoptickémechaniky.

Vytvořenízáchrannéhomédia

TatočástobsahujepokynyprovytvořenízáchrannéhomédiavoperačnímsystémuWindows7.

ZáchrannémédiumvytvořítevsystémuWindows7takto:

1.NapracovníplošeoperačníhosystémuWindowsklepnětenaStart➙Všechnyprogramy➙Lenovo
ThinkVantageTools➙Vylepšenémožnostizálohováníaobnovy.OtevřeseprogramRescueand
Recovery.

2.VhlavnímokněprogramuRescueandRecoveryklepnětenaLaunchadvancedRescueandRecovery.

3.KlepnětenaCreateRescueMedia.Otevřeseoknoprovytvořenízáchrannéhomédia(Rescueand
RecoveryMedia).

4.VnabídceRescueMediavybertetypzáchrannéhomédia,kterýchcetevytvořit.Záchrannémédium
můžetevytvořitpomocídisku,diskuUSBnebodruhéhointerníhopevnéhodisku.

5.Chcete-livytvořitzáchrannémédium,klepnětenaOKapostupujtepodlepokynůnaobrazovce.

48UživatelskápříručkaThinkCentre

Použitízáchrannéhomédia

Tatočástpopisujepoužitívytvořenéhozáchrannéhomédia.

•Pokudjstevytvořilizáchrannémédiumnadisku,následujícíinstrukcepopisujípoužitívytvořeného
záchrannéhomédia:

1.Vypnětepočítač.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartup

Device,uvolněteklávesuF12.

3.VnabídceStartupDevicevybertepožadovanouoptickoumechanikujakoprvnízaváděcízařízení.Poté

vložtezáchrannýdiskdooptickémechanikyastiskněteklávesuEnter.Záchrannémédiumsespustí.

•PokudjstevytvořilizáchrannémédiumnapevnémdiskuUSB,následujícíinstrukcepopisujípoužití
vytvořenéhozáchrannéhomédia:

1.PřipojtepevnýdiskUSBkjednomuzUSBkonektorůnaVašempočítači.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartup

Device,uvolněteklávesuF12.

3.VnabídceStartupDevicevybertepevnýdiskUSBjakoprvnízaváděcízařízeníastiskněteklávesu

Enter.Záchrannémédiumsespustí.

PospuštěnízáchrannéhomédiaseotevřepracovníplochaRescueandRecovery.Provšechnyfunkcejena
pracovníplošeRescueandRecoverydostupnánápověda.Postupobnovydokončetepodlepokynů.

Obnovaneboinstalaceovladačůzařízení

Předzahájenímobnovyneboinstalaceovladačůzařízeníseujistěte,žemátevpočítačiinstalovanýoperační
systémažeprodanézařízenímátedokumentaciamédiumsesoftwarem.

Ovladačezařízeníprozařízeníinstalovanázvýrobyjsouumístěnynapevnémdisku(obvyklenajednotceC:)
vadresářiSWTOOLS\DRIVERS.Nejnovějšíverzeovladačůzařízeníprozařízeníinstalovanávevýrobějsou
dostupnétakénawebovéstráncehttp://www.lenovo.com/support.Dalšíovladačezařízenínaleznetena
discíchdodanýchsjednotlivýmizařízeními.

Ovladačzařízeníprozařízeníinstalovanézvýrobyinstalujtetakto:

1.Zapnětepočítač.

2.ZobraztepomocíprogramuWindowsExplorerneboikonyT entopočítačadresářovoustrukturupevného

disku.

3.PřejdětedoadresářeC:\SWTOOLS.

4.PřejdětedoadresářeDRIVERS.VadresářiovladačůDRIVERSjeřadaadresářůpojmenovanýchpodle

různýchzařízeníinstalovanýchvpočítači(např.AUDIOčiVIDEO).

5.Otevřetepříslušnýadresářovladačů.

6.Vybertejednuznásledujícíchmožností:

•VadresářizařízenívyhledejtesouborSETUP.exe.Poklepejtenatentosouboradokončeteinstalaci
podlepokynůnaobrazovce.

•VadresářizařízenívyhledejtesouborREADME.TXTnebojinýsouborspříponouTXT.Soubormůžebýt
pojmenovánipodleoperačníhosystému,napříkladWIN98.TXT.T entosouborobsahujepokynypro
instalaciovladačezařízení.Instalacidokončetepodlepokynůvsouboru.

•Pokudadresářobsahujesouborspříponou.infachcetetentosouborpoužítproinstalaciovladače,
postupujtepřiinstalaciovladačezařízenípodlepokynůvnápověděsystémuWindows.

Kapitola3.Informaceoobnově49

Řešeníproblémůsobnovou

Nelze-lispustitpracovníplochuRescueandRecoverynebooperačnísystémWindows,můžete:

•PoužítzáchrannémédiumprospuštěnípracovníplochyRescueandRecovery.Viz„Vytvořeníapoužití
záchrannéhomédia“nastránce48

•Použítmédiumproobnovu,pokudselhalyvšechnyostatnímetodyobnovyapotřebujeteobnovitobsah
jednotkypevnéhodiskudostavuzvýroby.Viz„Vytvořeníapoužitímédiaproobnovu“nastránce45.

Poznámka:Nelze-lispustitpracovníplochuRescueandRecoverynebooperačnísystémWindowsze
záchrannéhomédianebozmédiaproobnovu,jemožné,žepříslušnézáchrannézařízení(interníjednotka
pevnéhodisku,CDčiDVDneboúložnézařízeníUSB)nenínastavenojakoprimárníspouštěcízařízeníve
spouštěcíposloupnosti.Nejprvesiověřte,zdajezáchrannézařízenínastavenojakoprvnízaváděcízařízenív
konguračnímprogramuSetupUtility.Postupprodočasnounebotrvalouzměnuspouštěcíposloupnosti
naleznetevčásti„Výběrspouštěcíhozařízení“nastránce53
SetupUtilitynaleznetevčástiKapitola4„PoužitíkonguračníhoprogramuSetupUtility“nastránce51.

Jedůležitéconejdřívevytvořitzáchrannémédiumasadumédiíproobnovuauložitjenabezpečném
místěprobudoucípoužití.

.

.Dalšíinformaceokonguračnímprogramu

50UživatelskápříručkaThinkCentre

Kapitola4.PoužitíkonguračníhoprogramuSetupUtility

KonguračníprogramSetupUtilitysloužíkprohlíženíazměnámnastavenípočítače,bezohleduna
používanýoperačnísystém.Nastavenívytvořenáoperačnímsystémemvšakmohoupřepsatjakákoliv
podobnánastavení,kteráprovedetekonguračnímprogramemSetupUtility.

TatokapitolapopisujepoužitíkonguračníhoprogramuSetupUtilityvtěchtočástech:

•„SpuštěníkonguračníhoprogramuSetupUtility“nastránce51

•„Zobrazenínebozměnanastavení“nastránce51

•„Použitíhesel“nastránce51

•„Zapnutíavypnutízařízení“nastránce52

•„Výběrspouštěcíhozařízení“nastránce53

•„UkončeníkonguračníhoprogramuSetupUtility“nastránce54

SpuštěníkonguračníhoprogramuSetupUtility

TatočástpopisujespuštěníkonguračníhoprogramuSetupUtility.

KonguračníprogramSetupUtilityspustítetakto:

1.Ujistětese,žejepočítačvypnutý.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF1.Jakmileseozvezvukovýsignálnebose
zobrazílogo,uvolněteklávesuF1.KonguračníprogramSetupUtilitysespustí.

Poznámka:Je-linastavenoheslo,nabídkakonguračníhoprogramuSetupUtilitysenezobrazí,dokud
nezadátesprávnéheslo.Dalšíinformacenajdetevtématu„Použitíhesel“nastránce51.

Zobrazenínebozměnanastavení

NabídkakonguračníhoprogramuSetupUtilityobsahujepoložkyprorůznánastavenípočítače.Chcete-li
zobrazitnebozměnitnastavení,spusťtekonguračníprogramSetupUtility.Viz„Spuštěníkonguračního
programuSetupUtility“nastránce51.Dálepostupujtepodlepokynůnaobrazovce.

PřipráciskonguračnímprogramemSetupUtilitysepoužíváklávesnice.Naspodnímokrajikaždéobrazovky
jsouzobrazenyklávesy,kterésepoužívajíkprováděnírůznýchúloh.

Použitíhesel

PomocíkonguračníhoprogramuSetupUtilitylzenastavitheslo,kterézabráníneoprávněnémupřístupuk
vašimdatůmapočítači.Pronastaveníheslaprospuštěníaheslaadministrátorasloužítytopoložkynabídky:

•SetPower-OnPassword

•SetAdministratorPassword

Propoužívánípočítačenenínutnénastavitheslo.Používáníheslavšakzvyšujebezpečnostpočítače.Pokud
serozhodneteheslonastavitpřečtětesinásledujícíčásti.

©CopyrightLenovo2010

51

Doporučenítýkajícísehesel

Heslomůžebýtlibovolnákombinaceaž16(1až16)písmenačíslic.Zbezpečnostníchdůvodůsedoporučuje
použítsilnéheslo,kterénemůžebýtsnadnorozluštěno.Silnéheslonastavítepodletěchtopokynů:

Poznámka:HeslakonguračníhoprogramuSetupUtilitynerozlišujívelkáamalápísmena.

•Mělobybýtdlouhénejméněosmznaků.

•Mělobyobsahovatnejménějednopísmenoajednočíslo.

•Nemělobytobýtvašejménoaninázevuživatele.

•Nemělobytobýtobvykléslovoaniběžnéjméno.

•Mělobysevýraznělišitodvašehopředchozíhohesla.

Hesloprospuštění

Je-linastavenohesloprospuštěnípomocípoložkySetPower-OnPassword,pokaždémzapnutípočítače
sezobrazívýzvakzadáníhesla.Počítačnelzepoužívat,dokudnezadáteplatnéheslo.Víceinformacío
nastaveníheslanaleznetezde„Nastavení,změnaaodstraněníhesla“nastránce52

.

Hesloadministrátora

PoložkaSetAdministratorPasswordumožňujenastavithesloadministrátora,kterézabraňuje
neoprávněnýmuživatelůmměnitnastavenípočítače.Jste-lizodpovědnizasprávunastavenívícepočítačů,
jevhodnénastavithesloadministrátora.Dalšíinformaceonastaveníheslanaleznetevčásti„Nastavení,
změnaaodstraněníhesla“nastránce52

.

Je-linastavenohesloadministrátora,budetepožádániozadáníhesla,kdykolisepokusíteopoužití
konguračníhoprogramuSetupUtility.KonguračníprogramSetupUtilitynelzepoužívat,dokudnezadáte
platnéheslo.

Pokudjenastavenohesloprospuštěníihesloadministrátora,můžetepropoužívánípočítačezadatkterékoliv
znich.Pokudvšakchcetezměnitnastavení,musítepoužíthesloadministrátora.

Nastavení,změnaaodstraněníhesla

Vtétočástijsouuvedenypokynypronastavení,změnunebosmazáníhesla.

Heslonastavíte,změníteneboodstranítetakto:

1.SpusťtekonguračníprogramSetupUtility.Viz„SpuštěníkonguračníhoprogramuSetupUtility“na
stránce51.

2.VhlavnínabídcekonguračníhoprogramuSetupUtilityzvolteSecurity➙SetPower-OnPassword
neboSetAdministratorPassword.

3.Heslonastavte,změňtenebovymažtepodlepokynůnaobrazovce.

Poznámka:Heslomůžebýtlibovolnákombinaceaž16(1až16)písmenačíslic.Dalšíinformacenajdete
vtématu„Doporučenítýkajícísehesel“nastránce52.

Zapnutíavypnutízařízení

Tatočástpopisuje,jakpovolitčizakázatpřístupuživatelůkzařízením.

52UživatelskápříručkaThinkCentre

SATAControllerPokudjetatopoložkanastavenanahodnotuDisabled,jsouvšechnazařízení

připojenákřadičiSATA(napříkladjednotkapevnéhodiskunebooptickámechanika)
vypnutaanebudouzobrazenavkonguracisystému.

USBSetup

Zařízenízapnetečivypnetetakto:

1.SpusťtekonguračníprogramSetupUtility.Viz„SpuštěníkonguračníhoprogramuSetupUtility“na
stránce51.

2.VhlavnínabídcekonguračníhoprogramuSetupUtilitypoužijteDevices.

3.Podletoho,kterézařízeníchcetezapnoutčivypnout,proveďtejednuztěchtoakcí:

•PoužijteATADrivesSetup➙SATAController,chcete-lizapnoutčivypnoutzařízenípřipojenáke

konektorůmSATAnazákladnídesce.

•PoužijteUSBSetupapokračujtepodlepokynůnaobrazovce,chcete-lizapnoutčivypnoutvámi

požadovanýportUSB.

4.VybertepožadovanénastaveníastiskněteklávesuEnter.

5.KlávesouEscsevraťtedohlavnínabídkykonguračníhoprogramuSetupUtility.KlávesuEscmůže
býtnutnéstisknoutněkolikrát.

6.StisknutímklávesyF10uložítenovénastaveníaukončíteprogramSetupUtility.

Poznámky:

a.Pokudnechcetenovénastaveníuložit,použijteExit➙DiscardChangesandExit.
b.Chcete-liobnovitvýchozínastavení,stiskněteklávesuF9nebopoužijteExit➙LoadOptimal

Defaults.

TatopoložkasloužíknastaveníportůUSB.

Výběrspouštěcíhozařízení

PokudseVášpočítačnespustízočekávanéhozařízení(jakojejednotkapevnéhodiskunebodiskvoptické
mechanice),vybertepožadovanéspouštěcízařízeníjednímztěchtopostupů.

Výběrdočasnéhospouštěcíhozařízení

Tatočástpopisujevýběrdočasnéhospouštěcíhozařízení.Tímtopostupemprovedetespuštěnízjakéhokoliv
zaváděcíhozařízení.

Poznámka:Nevšechnydiskyajednotkypevnéhodiskujsouzaváděcí.

Dočasnéspouštěcízařízenívyberetetakto:

1.Vypnětepočítač.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartupDevice,
uvolněteklávesuF12.

3.ZnabídkyStartupDevicevybertepožadovanéspouštěcízařízeníastiskněteklávesuEnter.

Poznámka:VýběrzařízenívnabídceStartupDevicenezměnítrvalespouštěcíposloupnost.

Zobrazeníazměnaspouštěcíposloupnosti

Tatočástpopisuje,jakzobrazitatrvalezměnitspouštěcíposloupnost.

Spouštěcíposloupnostzobrazítenebozměnítetakto:

Kapitola4.PoužitíkonguračníhoprogramuSetupUtility53

1.SpusťtekonguračníprogramSetupUtility.Viz„SpuštěníkonguračníhoprogramuSetupUtility“na
stránce51.

2.VyberteStartup➙PrimaryBootSequence.Přečtětesiinformacezobrazenénapravéstraněobrazovky.

3.Vyberteprvnízaváděcízařízení,druhézaváděcízařízeníatd.

4.KlávesouEscsevraťtedonabídkyStartup.VybertezařízeníproseznamyAutomaticBootSequencea
ErrorBootSequence.

5.KlávesouEscsevraťtedohlavnínabídkykonguračníhoprogramuSetupUtility.KlávesuEscmůže
býtnutnéstisknoutněkolikrát.

6.StisknutímklávesyF10uložítenovénastaveníaukončíteprogramSetupUtility.

Poznámky:

a.Pokudnechcetenovénastaveníuložit,použijteExit➙DiscardChangesandExit.
b.Chcete-liobnovitvýchozínastavení,stiskněteklávesuF9nebopoužijteExit➙LoadOptimal

Defaults.

UkončeníkonguračníhoprogramuSetupUtility

PodokončeníprohlíženínebozměnnastaveníseklávesouEscvraťtedonabídkykonguračníhoprogramu
SetupUtility.KlávesuEscmůžebýtnutnéstisknoutněkolikrát.Pakproveďtejedenztěchtopostupů:

•Chcete-linovénastaveníuložitaukončitprogramSetupUtility,stiskněteklávesuF10.Jinaknebudou

změnyuloženy.

•Pokudnechcetenovénastaveníuložit,použijteExit➙DiscardChangesandExit.

•Chcete-liobnovitvýchozínastavení,stiskněteklávesuF9nebopoužijteExit➙LoadOptimalDefaults.

54UživatelskápříručkaThinkCentre

Kapitola5.Aktualizacesystémovýchprogramů

TatokapitolaobsahujeinformaceoaktualizacitestuPOSTakóduBIOSaozotaveníposelháníaktualizace
testuPOSTakóduBIOS.

Tatokapitolaobsahujenásledujícíčásti:

•„Použitísystémovýchprogramů“nastránce55

•„AktualizacekóduBIOSpomocídisku“nastránce55

•„AktualizacekóduBIOSzoperačníhosystému“nastránce56

•„ZotaveníposelháníaktualizacetestuPOSTakóduBIOS“nastránce56

Použitísystémovýchprogramů

Systémovéprogramyjsouzákladnívrstvousoftwaru,kterájevestavěnavpočítači.Systémovéprogramy
zahrnujítestPOST,kódBIOSakonguračníprogramSetupUtility.T estPOSTjesadatestůaprocedur,které
seprovádějípokaždémzapnutípočítače.KódBIOSjevrstvasoftwaru,kterápřekládáinstrukcezostatních
vrstevsoftwarunaelektrickésignály,kterémůžepočítačovýhardwarevykonat.KonguračníprogramSetup
Utilitysloužíprozobrazenínebozměnunastavenípočítače.PodrobnéinformacenaleznetevčástiKapitola4
„PoužitíkonguračníhoprogramuSetupUtility“nastránce51.

ZákladnídeskapočítačeobsahujemodulnazývanýEEPROM(electricallyerasableprogrammableread-only
memory),známýtakéjakopaměťash.TestPOST,kódBIOSakonguračníprogramSetupUtilitylze
snadnoaktualizovatpozapnutípočítačepomocídiskuproaktualizacisystémovýchprogramůnebopomocí
speciálníhoaktualizačníhoprogramuzoperačníhosystému.

LenovoprovádízměnyavylepšenítestuPOSTakóduBIOS.Povydáníjsouaktualizacedostupnénawebové
stránceLenovonaadresehttp://www.lenovo.comjakostáhnutelnésoubory.Návodypropoužitíaktualizací
testuPOSTakóduBIOSjsouobsaženévsouborech.TXT,kteréjsousoučástíaktualizačníchsouborů.Pro
většinumodelůjemožnéstáhnoutbuďaktualizačníprogram,kterývytvořídiskproaktualizacisystémových
programů,neboaktualizačníprogram,kterýlzespustitzoperačníhosystému.

AktualizacekóduBIOSpomocídisku

TatočástpopisujeaktualizacikóduBIOSzdisku.

Poznámka:Obrazzaváděcíhodisku(nazývanýobrazISO)saktualizacísystémovýchprogramů,pomocí
kteréhovytvořítediskproaktualizacisystémovýchprogramů.Dalšíinformacenaleznetenawebovéstránce:
http://www.lenovo.com/support

KódBIOSaktualizujtezdiskutakto:

1.Vypnětepočítač.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartupDevice,
uvolněteklávesuF12.

3.VnabídceStartupDevicevybertepožadovanouoptickoumechanikujakoprvníspouštěcízařízení.Poté
vložtediskdooptickémechanikyastiskněteklávesuEnter.Aktualizacesespustí.

4.Navýzvukezměněsériovéhočísladoporučujeme,abystetutozměnuneprovádělistisknutímklávesyN.
Chcete-livšaksériovéčíslozměnit,stiskněteklávesuY,napištesériovéčísloastiskněteklávesuEnter.

©CopyrightLenovo2010

55

5.NavýzvukezměnětypuamodeluVašehopočítačedoporučujeme,abystetutozměnuneprováděli
stisknutímklávesyN.Chcete-livšaktypamodelsvéhopočítačezměnit,stiskněteklávesuY ,zadejte
typamodelpočítačeastiskněteklávesuEnter.

6.Aktualizacidokončetepodlepokynůnaobrazovce.Podokončeníaktualizacevyjmětediskzoptické
jednotky.

AktualizacekóduBIOSzoperačníhosystému

Poznámka:SpolečnostLenovostálevylepšujesvéwebovéstránky.Obsahwebovýchstránekseproto

můžebezoznámenízměnit,včetněobsahuuvedenéhovnásledujícímpostupu.

KódBIOSaktualizujtezoperačníhosystémutakto:

1.Otevřetewebovoustránkuhttp://www.lenovo.com/support.

2.Souboryprováštyppočítačenaleznetetakto:
a.DopoleEnteraproductnumberzadejtetypsvéhopočítačeaklepnětenaGo.
b.KlepnětenaodkazDownloadsanddrivers.
c.VyberteBIOSzrozbalovacínabídkyReneresults,abystemohlisnadnějivyhledatodkazynakód

BIOS.

d.KlepnětenaodkazproaktualizacikóduBIOS.

3.Klepnětenasoubor.TXT,kterýobsahujeinstalačnípokynyproaktualizacikóduBIOSzVašeho
operačníhosystému.

4.Vytisknětesitytopokyny.Tentokrokjevelmidůležitý,neboťtytopokynypozahájenístahovánína
obrazovceneuvidíte.

5.Postupujtepodlevytištěnýchpokynůastáhněte,extrahujteainstalujteaktualizaci.

ZotaveníposelháníaktualizacetestuPOSTakóduBIOS

PokudběhemaktualizacetestuPOSTakóduBIOSdojdekvýpadkunapájenípočítače,nemusísepak
počítačsprávněspustit.Pokudtatosituacenastane,proveďtenásledujícípostup,obvyklenazývanýobnova
zaváděcíhobloku.

1.Vyjměteveškerénosičezjednotekavypnětevšechnapřipojenázařízeníapočítač.Odpojtevšechny
napájecíšňůryodzásuvekaodpojtevšechnykabelypřipojenékpočítači.

2.Odstraňtekrytpočítače.Viz„Odstraněníkrytupočítače“nastránce14.

3.NazákladnídescevyhledejtepropojkuprovymazánípamětiCMOSaobnovenípůvodníchhodnot.Viz
„Umístěnísoučástínazákladnídesce“nastránce10.

4.Odstraňtevšechnysoučástiaodpojtevšechnykabely,kterémohoubránitvpřístupukpropojcepro
vymazánípamětiCMOS.

5.Přesuňtepropojkuzestandardnípolohy(kontakty1a2)dopolohyproúdržbu(kontakty2a3).

6.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

7.Vraťtezpětkrytpočítačeapřipojtenapájecíšňůrypočítačeamonitorudozásuvek.Viz„Dokončení
výměnysoučástí“nastránce40.

8.ZapnětepočítačamonitoradooptickémechanikyvložtedisksaktualizacítestuPOSTakóduBIOS.
Spustíseoperaceobnovy.Operaceobnovypotrvádvěažtřiminuty.Běhemtétooperaceseozve
několikzvukovýchsignálů.

9.Podokončeníoperaceobnovysenaobrazovcenicnezobrazí,zvukovésignályskončíasystémse
automatickyvypne.

10.Opakujtekroky1až4.

11.Přesuňtepropojkuzpětdostandardnípolohy(kontakty1a2).

56UživatelskápříručkaThinkCentre

12.Vraťtezpětvšechnysoučástiapřipojtevšechnykabely,kteréjsteodstranilineboodpojili.

13.Vraťtezpětkrytpočítačeapřipojtezpětnapájecíšňůryavšechnyexterníkabely.Viz„Dokončenívýměny
součástí“nastránce40.

14.Zapnětepočítačavyjmětediskzoptickéjednotky.

Kapitola5.Aktualizacesystémovýchprogramů57

58UživatelskápříručkaThinkCentre

Kapitola6.Programynařešeníproblémůadiagnostiku

Tatočástpopisujezákladníodstraňováníproblémůadiagnosticképrogramy.Pokudvtétočástinenípopsán
problém,sekterýmsepotýkáte,přečtětesičástKapitola7„Získáníinformací,podporyaservisu“nastránce
63,kdenaleznetedalšíinformaceoodstraňováníproblémů.

Tatokapitolaobsahujenásledujícíčásti:

•„Základníodstraňováníproblémů“nastránce59

•„Diagnosticképrogramy“nastránce60

•„Čistěnímyši“nastránce61

Základníodstraňováníproblémů

Tabulkaobsahujezákladníinformace,kterépomohousodstraňovánímproblémůsvašímpočítačem.

Poznámka:Pokudnemůžeteproblémodstranit,nechtepočítačodborněopravit.VpříručceThinkCentre:
Bezpečnostnípokynyainformaceozárucedodanéspočítačemnalezneteplnézněnípodmínekzárukya

telefonníčíslanacentrapodporyaservisu.Aktuálnítelefonníčíslanacentraservisuapodporyakopii
příručkyThinkCentre:BezpečnostnípokynyainformaceozáruceveformátuPDFmůžetezískatnawebové
stráncespolečnostiLenovonaadrese:
http://www.lenovo.com/support

ProjevAkce

Počítačsepostisknutívypínače
nespustí.

Obrazovkamonitorujeprázdná
(bezobrazu).

Klávesnicenefunguje.Zkontrolujtetytoskutečnosti:

Zkontrolujtetytoskutečnosti:

•Napájecíšňůrajeřádněpřipojenavzadudopočítačeadofungujícízásuvky.

•Indikátornapájenínapřednístraněpočítačesvítí.

•Nastavenívstupníhonapětínapočítačiodpovídánapětíelektrickérozvodné
sítěvašízeměnebooblasti.

Zkontrolujtetytoskutečnosti:

•Datovýkabelmonitorujeřádněpřipojenkmonitoruakpatřičnémukonektoru
promonitornapočítači.PokudjeveVašempočítačinainstalovánagrackákarta
PCI,použijtekonektormonitorunagrackékartěaneintegrovanýkonektor
nazákladnídesce.

•Napájecíšňůramonitorujepřipojenadomonitoruadofungujícízásuvky.

•Monitorjezapnutýajasakontrastjsousprávněnastaveny.

•Nastavenívstupníhonapětínapočítačiodpovídánapětíelektrickérozvodné
sítěvašízeměnebooblasti.

©CopyrightLenovo2010

•Počítačjezapnutý.

•Klávesnicejeřádněpřipojenakodpovídajícímukonektoruklávesnice(konektor
klávesnicePS/2nebojedenzkonektorůUSB)napočítači.

•Žádnáklávesanenítrvalestisknuta.

59

ProjevAkce

Myšnefunguje.Zkontrolujtetytoskutečnosti:

•Počítačjezapnutý.

•Myšjeřádněpřipojenakodpovídajícímukonektorumyši(konektormyšiPS/2
nebojedenzkonektorůUSB)napočítači.

•Myšječistá.Dalšíinformacenaleznetevčásti„Čistěnímyši“nastránce61.

Operačnísystémsenespustí.Ověřte,žespouštěcíposloupnostobsahujezaváděcízařízení.Obvyklejeoperační

systémnajednotcepevnéhodisku.Dalšíinformacenajdetevtématu„Výběr

.

Předspuštěnímoperačního
systémupočítačvydáněkolik
zvukovýchsignálů.

spouštěcíhozařízení“nastránce53
Ujistětese,žežádnáklávesanenítrvalestisknuta.

Diagnosticképrogramy

Diagnosticképrogramysloužíktestováníhardwarovýchsoučástípočítače.Diagnosticképrogramyslouží
takékhlášeníonastaveníchprováděnýchoperačnímsystémem,kterábymohlanarušitsprávnéfungování
systému.PokudmátevesvémpočítačinainstalovánoperačnísystémWindows,můžetepomocíprogramu
LenovoThinkVantageToolboxdiagnostikovatproblémypočítače.

Poznámky:

1.TakélzestáhnoutdiagnostickýprogramPC-DoctorforDOSzwebovéstránky
http://www.lenovo.com/support.Podrobnéinformacenaleznetevčásti„PC-DoctorforDOS“nastránce

.

60

2.Pokudnejstepomocídiagnostickýchprogramůschopniproblémsamizjistitaopravit,uložteavytiskněte
souboryzáznamuvytvořenédiagnostickýmiprogramy.Tytosouboryzáznamubudetepotřebovat,až
budetemluvitsezástupcemtechnicképodporyLenovo.

LenovoThinkVantageToolbox

ProgramLenovoThinkVantageToolboxpomáháudržovatvášpočítač,zvyšovatjehobezpečnost,
diagnostikovatproblémyspočítačem,seznámívássinovativnímitechnologiemiodLenovoapomáházískat
dalšíinformaceovašempočítači.DiagnostickéfunkceprogramuLenovoThinkVantageT oolboxlzepoužít
protestovánízařízení,diagnostikuproblémůspočítačem,vytvořenízaváděcíhodiagnostickéhomédia,
aktualizacisystémovýchovladačůazobrazeníinformacíosystému.

Chcete-livoperačnímsystémuWindows7spustitprogramLenovoThinkVantageToolbox,klepnětenaStart
➙Všechnyprogramy➙LenovoThinkVantageTools➙SystemHealthandDiagnostics.Postupujte
podlepokynůnaobrazovce.

DalšíinformaceopoužitíprogramuLenovoThinkVantageT oolboxnaleznetevjehonápovědě.

PC-DoctorforDOS

TakélzestáhnoutnejnovějšíverziprogramuPC-DoctorforDOSzwebovéstránky
http://www.lenovo.com/support.DiagnostickýprogramPC-DoctorforDOSpracujenezávislenaoperačním
systémuWindows.ProgramPC-DoctorforDOSpoužijte,pokudnenímožnéspustitoperačnísystém
Windows.ProgramPC-DoctorforDOSmůžetespustitzvámivytvořenéhodiagnostickéhodisku.

Vytvořenídiagnostickéhodisku

Tatočástpopisujevytvořenídiagnostickéhodisku.

60UživatelskápříručkaThinkCentre

Diagnostickýdiskvytvořítetakto:

1.Stáhnětesiobraz(nazývanýobrazISO)automatickyspouštěnéhozaváděcíhodiskusdiagnostickým
programemzwebovéstránky:
http://www.lenovo.com/support

2.Diagnostickýdiskvytvořtezestaženéhoobrazulibovolnýmprogramemprovypalovánídisků.

Spuštěnídiagnostickéhoprogramuzdiagnostickéhodisku

Tatočástpopisujepoužitídiagnostickéhoprogramuzvytvořenéhodiagnostickéhodisku.

Diagnostickýprogramspustítezvytvořenéhodiagnostickéhodiskutakto:

1.Ujistětese,žejepočítačvypnutý.

2.PozapnutípočítačeopakovanětiskněteauvolňujteklávesuF12.AžsezobrazínabídkaStartupDevice,
uvolněteklávesuF12.

3.Vložtediagnostickýdiskdooptickéjednotky.

4.Vyberteoptickoujednotkusdiagnostickýmdiskemjakozaváděcízařízení,astiskněteEnter.Diagnostický
programsespustí.

5.Podlepokynůnaobrazovcespusťtepožadovanýdiagnostickýtest.Dalšínápověduzískátestisknutím
klávesyF1.

6.Poskončenídiagnostickéhotestuvyjmětediskzoptickémechaniky.

Čistěnímyši

Tatočástobsahujepokynypročistěníoptickéneboobyčejnémyši.

Optickámyš

OptickámyšpoužívádioduLEDaoptickýsenzor,kterýnavigujeukazatel.Pokudseukazateloptickémyši
nepohybujepoobrazovceplynule,budepravděpodobněnutnéjivyčistit.

Optickoumyšvyčistítetakto:

1.Vypnětepočítač.

2.Odpojtekabelmyšiodpočítače.

3.Otočtemyšvzhůrunohamaazkontrolujtečočku.
a.Pokudjsounačočcešmouhy,jemnějiočistětevatou.
b.Pokudjenačočcesmetí,jemněhoodfouknětepryč.

4.Zkontrolujtepovrch,nakterémmyšpoužíváte.Pokudmátepodmyšísložitýobraznebovzorek,můžemít
procesorDSPproblémysurčovánímzměnpolohymyši.

5.Připojtekabelmyšikpočítači.

6.Zapnětepočítač.

Obyčejnámyš

Obrázekukazujesoučástiobyčejnémyši.

Poznámka:Obrázekseodvašímyšimůžemírnělišit.

Kapitola6.Programynařešeníproblémůadiagnostiku61

1Kruhovýuzávěr
2Kulička
3Plastovéválečky
4Prostorprokuličku

Obyčejnámyšnavigujeukazatelpomocíkuličky.Pokudseukazatelnepohybujeplynulesmyší,možná
budetřebamyšvyčistit.

Obyčejnoumyšvyčistítetakto:

1.Vypnětepočítač.

2.Odpojtekabelmyšiodpočítače.

3.Otočtemyšspodnístranouvzhůru.Otočtekruhovýuzávěr1doodemčenépolohy,abybylomožné
vyjmoutkuličku.

4.Položterukupřeskruhovýuzávěrakuličku2aotočtemyšspodnístranoudolů.Kruhovýuzávěra
kuličkavypadnoudovašídlaně.

5.Umyjtekuličkuvteplémýdlovévoděaosuštejičistýmkouskemlátky.

6.Opatrněfouknětevzduchdoprostoruprokuličku4.Tímuvolníteprachavlákna.

7.Vyhledejteusazenénečistotynaplastovýchválečcích3uvnitřprostoruprokuličku.Tytonečistotyse
většinouusazujíveforměproužkunamotanéhookoloprostředkuválečků.

8.Pokudjsouválečkyšpinavé,očistětejepomocíbavlněnéhotampónu,kterýnamočítedo
izopropylalkoholu.Otáčejteválečkypomocíprstuačistěteje,dokudneodstraníteveškeroušpínu.Až
dokončítečistění,ujistětese,ževálečkysenacházejíuprostředsvýchosiček.

9.Odstraňteztampónuveškerávlákna,kterábymohlazůstatnaválečcích.

10.Vraťtezpětkuličkuakruhovýuzávěr.Otočtekruhovýuzávěrdouzamčenépolohy.

11.Připojtekabelmyšikpočítači.

12.Zapnětepočítač.

62UživatelskápříručkaThinkCentre

Kapitola7.Získáníinformací,podporyaservisu

Tatokapitolaobsahujeinformaceopodpoře,servisuatechnicképomociproprodukty,kterévyrábí
společnostLenovo.

Tatokapitolaobsahujenásledujícíčásti:

•„Zdrojeinformací“nastránce63

•„Nápovědaaservis“nastránce64

Zdrojeinformací

Informaceuvedenévtétočástisloužípropřístupkužitečnýmzdrojůmsouvisejícímspotřebamivoblasti
výpočetnítechniky.

SložkaOnlineBooks

SložkaOnlinebooksinstalovanánavašempočítačiobsahujeUživatelskoupříručkuThinkCentre,která
poskytujeinformacepomáhajícísnastavením,používánímaúdržbouvašehopočítače.Proprohlíženítéto
příručkynenípotřebapřístupkInternetu.

PříručkuzobrazíteklepnutímnatlačítkoStart➙Všechnyprogramy➙OnlineBooks➙OnlineBooks
apoklepánímnapříručkuproVášpočítač.Příručkajetakédostupnánawebovýchstránkáchpodpory
Lenovonaadrese:
http://www.lenovo.com/support

Poznámky:

1.TatopříručkajekdispoziciveformátuPDF.KzobrazenípříručkyjepotřebaprogramAdobeReader.
Není-linapočítačinainstalovánprogramAdobeReader,zobrazísepřipokusuoprohlíženísouboruve
formátuPDFpříslušnázprávaabudeteprovedeniinstalacíprogramuAdobeReader.

2.DalšíjazykovéverzepříručkyjsoudostupnénawebovýchstránkáchpodporyLenovonaadrese:
http://www.lenovo.com/support

3.PokudsichceteinstalovatjinoujazykovouverziprogramuAdobeReader,nežjakájenainstalovánave
Vašempočítači,stáhnětesijizwebovéstránkyAdobenaadrese:
http://www.adobe.com

LenovoThinkVantageTools

ProgramLenovoThinkVantageT oolsvámpomůžepracovatsnadnějiabezpečněji,protožedíkyněmu
získátepřístupkřadětechnologií,například:

•LenovoThinkVantageToolbox

•PasswordManager(některémodely)

•PowerManager

•ProductRecovery

•RescueandRecovery

•SystemUpdate

ProgramLenovoThinkVantageToolsspustíteklepnutímnatlačítkoStart➙Všechnyprogramy➙Lenovo
ThinkVantageT ools.

©CopyrightLenovo2010

63

LenovoWelcome

ProgramLenovoWelcomevásseznámísněkterýmiinovativnímivestavěnýmifunkcemiproduktůLenovoa
provedevásněkterýmidůležitýmiúlohaminastavení,kterévámpomohouzískatzesvéhopočítačemaximum.

AccessHelp

InformačnísystémAccessHelpvásseznámíspočítačemaposkytujeinformaceoprováděnízákladních
úkolů,onastavenípodlevašichosobníchpreferencí,oochranědat,orozšířeníapřechodunavyššíverzeao
řešeníproblémů.

InformačnísystémAccessHelpotevřetevsystémuWindows7klepnutímnatlačítkoStart➙Nápověda
apodpora➙LenovoAccessHelp.

PootevřeníinformačníhosystémuAccessHelppřejdětevlevémpanelunakartuObsah,Rejstříknebo

Vyhledáníkonkrétníhoslovanebovýrazu.

Bezpečnostnípokynyainformaceozáruce

PříručkaThinkCentre:Bezpečnostnípokynyainformaceozárucedodanáspočítačemobsahuje
bezpečnostníinformace,informaceozáruce,telefonníčíslanacentrapodporyaservisu,informaceo
jednotkáchCRUadalšípoznámkyazdrojeinformací.Aktuálnítelefonníčíslanacentraservisuapodporya
kopiipříručkyThinkCentre:BezpečnostnípokynyainformaceozáruceveformátuPDFmůžetezískat
nawebovéstráncespolečnostiLenovonaadrese:
http://www.lenovo.com/support

Předpoužitímtěchtoinformacíaproduktu,kterýpodpisují,sipřečtětepříručkuThinkCentre:Bezpečnostní
pokynyainformaceozáruceačástDodatekA„Upozornění“nastránce67

.

WebovéstránkyLenovo(http://www.lenovo.com)

WebovéstránkyLenovoposkytujíaktuálníinformaceaslužby,kterévámpomohoupřinákupu,upgradua
údržběvašehopočítače.Můžeterovněž:

•Nakupovatstolníapřenosnépočítače,monitory,projektory,přechodynavyššíverzeadoplňkyprováš
počítačavyužívatzvláštníchnabídek.

•Můžetezakoupitdalšíslužby,jakojenapříkladpodporaprohardware,operačnísystémy,aplikační
programy,nastaveníakonguracesítěavlastníinstalace.

•Zakoupitpřechodynavyššíverzearozšířenéslužbyvoblastiopravhardwaru.

•Stáhnoutnejnovějšíovladačezařízeníasoftwarovéaktualizaceprovášmodelpočítače.

•Přistupovatkonlinemanuálůmprovašeprodukty.

•PřistupovatkprohlášeníspolečnostiLenovooomezenézáruce.

•Získatpřístupkinformacímoodstraňováníproblémůapodpořeprovášmodelpočítačeaproostatní
podporovanéprodukty.

•Vyhledattelefonníčíslonastřediskopodporyprovašizemičiregion.

•Vyhledatnejbližšíhoposkytovateleslužeb.

Nápovědaaservis

Tatočástobsahujeinformaceotom,jakzískatnápověduaservis.

64UživatelskápříručkaThinkCentre

Použitídokumentaceadiagnostickýchprogramů

Setkáte-lisesproblémempřiprácisvašímpočítačem,postupujtepodlečástiKapitola6„Programyna
řešeníproblémůadiagnostiku“nastránce59
problémysvašímpočítačem,naleznetevčásti„Zdrojeinformací“nastránce63.

Máte-lipodezřenínasoftwarovýproblém,projdětesidokumentacidodanousoperačnímsystémemči
programem,včetněsouborůreadmeaonlinenápovědy.

Většinapočítačůsedodávásesadoudiagnostickýchprogramů,kterévámmohoupomocipřiidentikaci
problémůhardwaru.Pokynypropoužitídiagnostickýchprogramůnavašempočítačinaleznetevčásti
„Diagnosticképrogramy“nastránce60.

NejnovějšíinformacenajdetenawebovéstránceLenovo,kdesitakémůžetestáhnoutovladačezařízenía
aktualizace:
http://www.lenovo.com/support

.Informaceodalšíchzdrojích,kterévámpomohouodstranit

Jakzavolatservis

BěhemzáručnídobyzískátenápověduapožadovanéinformacevservisnímstřediskuLenovoCustomer
SupportCenter.

Běhemzáručnídobylzevyužítnásledujícíslužby:

•Určováníproblémů-kdispozicijsoukvalikovanípracovníci,kteřívámvpřípaděpotížíshardwarem
pomohousidentikacíproblémuasrozhodnutímopostupuprovyřešeníproblému.

•Opravahardwaru-vpřípadězjištěníproblémuzpůsobenéhohardwaremvzáručnídoběvámbudouk
dispozicikvalikovaníservisnípracovníci,kteřívámposkytnouodpovídajícíúroveňslužeb.

•ŘízenízměnEC(EngineeringChange)-příležitostněsemohouvyskytnoutzměny,kteréjsoupotřeba
provéstpoprodejiproduktu.Lenovoneboprodejcevámvtakovémpřípaděposkytnevybranéaktualizace
EC.

Následujícípoložkyzárukanepokrývá:

•Výměnunebopoužíváníjinýchdílů,nežjsoudílyLenovo,nebodílůLenovo,nakterésenevztahujezáruka.

•Identikacipříčinysoftwarovýchproblémů.

•KonguracesystémuBIOSpřiinstalacineboupgradu

•Změny,úpravyneboaktualizaciovladačůzařízení.

•Instalaciasprávusíťovýchoperačníchsystémů(NOS)

•Instalaciasprávuaplikačníchprogramů.

PlnévysvětlenípodmínekzárukynaleznetevpříručceBezpečnostnípokynyainformaceozárucedodanés
počítačem.Uschovejtesidokladokoupi,abystemohlivyužítslužbyvyplývajícízezáručnísmlouvy.

Seznamtelefonníchčíselstředisekservisuapodporyvevašízemineboregionunaleznetenawebové
stráncehttp://www.lenovo.com/support,kdeklepnetenaodkazSupportphonelistnebovpříručce
ThinkCentre:Bezpečnostnípokynyainformaceozárucedodanéspočítačem.

Poznámka:Telefonníčíslasemohouměnitbezpředchozíhoupozornění.Není-ličísloprovašizemičiregion
uvedenovseznamu,obraťtesenapříslušnéhoprodejceLenovoneboobchodníhozástupceLenovo.

Běhemhovorubuďtepokudmožnoupočítačeamějtepřipravenétytoúdaje:

•Typamodelpočítače

•sériováčíslavašichhardwarovýchproduktů

•popisproblému

•přesnézněnípřípadnýchchybovýchzpráv

•údajeohardwarovéasoftwarovékonguraci

Kapitola7.Získáníinformací,podporyaservisu65

Použitíostatníchslužeb

Jestližesesvýmpočítačemcestujetenebohopřemístítedozemě,kdeseprodávátypstrojevašeho
stolníhočipřenosnéhopočítače,můžesenavášpočítačvztahovatMezinárodnízáručníservis,kterývás
automatickyopravňujekvyužívánízáručníhoservisupodobuzáruky.Servisbudeprovedenautorizovaným
poskytovatelemservisu.

Metodyapostupypřiposkytováníslužbysevjednotlivýchzemíchlišíaněkteréslužbymožnánebudouk
dispozicivevšechzemích.Mezinárodnízáručníservisjezajišťovántakovýmtypemservisu(depot,carry-in
neboon-site),kterýjeposkytovánvdanézemi.Servisnístřediskavněkterýchzemíchmožnánebudou
schopnaposkytovatslužbyprovšechnymodelyurčitéhotypupočítače.Taktoposkytnutéslužbymohou
býtvněkterýchzemíchplacenéčijinakomezené.

Zdasenavášpočítačvztahujemezinárodnízáručníservis,aseznamzemí,kdejetentoserviskdispozici,
naleznetenawebovéstráncehttp://www.lenovo.com/support.KlepnětenaodkazWarranty(záruka)a
postupujtepodlepokynůnaobrazovce.

Potřebujete-litechnickoupodporupřiinstalaciaktualizacíServicePackpropředinstalovanýprodukt
MicrosoftWindowsnebomáte-liotázkyktěmtoaktualizacím,navštivtewebovéstránkyMicrosoftProduct
SupportServicesnaadresehttp://support.microsoft.com/directory.Můžetesetakéobrátitnastředisko
podporyzákazníků.Službamůžebýtzpoplatněna.

Zakoupenídalšíchslužeb

Běhemzáručnídobyapojejímuplynutísimůžetezakoupitdalšíslužby,napříkladpodporuprohardware,
operačnísystémyaaplikačníprogramy,instalacianastavenísítí,opravyavlastníinstalacevylepšeného
neborozšířenéhohardwaru.Dostupnostkonkrétníslužbyajejínázevsevrůznýchzemíchneboregionech
můželišit.DalšíinformaceotěchtoslužbáchnaleznetenawebovýchstránkáchLenovonaadrese:
http://www.lenovo.com

66UživatelskápříručkaThinkCentre

DodatekA.Upozornění

Lenovonemusívevšechzemíchnabízetprodukty,službyafunkcepopsanévtomtodokumentu.Informace
oproduktechaslužbách,kteréjsoumomentálněveVašízemidostupné,můžetezískatodzástupceLenovo
proVašioblast.Žádnýzodkazůnaprodukty,programovévybaveníneboslužbyLenovoneznamená,aniz
nějnelzevyvozovat,žesmíbýtpoužitpouzeuvedenýprodukt,programneboslužbaLenovo.Použítlze
jakýkolifunkčněekvivalentníprodukt,programčislužbuneporušujícíprávaLenovokduševnímuvlastnictví.
Zavyhodnoceníaověřeníčinnostilibovolnéhoproduktu,programučislužbyjinéhovýrobcenežLenovo
všakodpovídáuživatel.

Lenovomůžemítpatentynebopodanéžádostiopatent,kterézahrnujípředměttohotodokumentu.
VlastnictvítohotodokumentuVámnedávážádnáprávaktěmtopatentům.Písemnédotazyohlednělicencí
můžetezaslatnaadresu:

Lenovo(UnitedStates),Inc.
1009ThinkPlace-BuildingOne
Morrisville,NC27560
USA
Attention:LenovoDirectorofLicensing

LENOVOPOSKYTUJETUTOPUBLIKACI„JAKJE“,BEZZÁRUKYJAKÉHOKOLIVDRUHU,VÝSLOVNĚ
VYJÁDŘENÉNEBOVYPLÝVAJÍCÍZOKOLNOSTÍ,VČETNĚ-ATOZEJMÉNA-ZÁRUKNEPORUŠENÍPRÁV,
PRODEJNOSTINEBOVHODNOSTIPROURČITÝÚČELVYPLÝVAJÍCÍCHZOKOLNOSTÍ.Právnířády
některýchzemínepřipouštějívyloučenízárukvyjádřenýchvýslovněnebovyplývajícíchzokolnostívurčitých
transakcích,aprotosenaVásvýšeuvedenéomezenínemusívztahovat.

Tatopublikacemůžeobsahovattechnickénepřesnostinebotypograckéchyby.Informacezdeuvedené
jsoupravidelněaktualizoványavnovýchvydáníchtétopublikacejižbudoutytozměnyzahrnuty.Lenovomá
právokdykolivbezupozorněnízdokonalovatneboměnitproduktyaprogramypopsanévtétopublikaci.

Produktypopsanévtomtodokumentunejsouurčenypropoužitívimplantátechnebojinýchaplikacích
propodporuživota,kdebyselhánímohlozpůsobitúraznebousmrceníosob.Údajeobsaženévtomto
dokumentuneovlivňujíaneměníspecikaceproduktůLenovonebozáruky,kteréjsouknimposkytovány.
Nicvtomtodokumentunevyjadřujevyjádřenéneboodvozenélicenceneboodškodněnípodleprávna
duševnívlastnictvíLenovonebotřetíchstran.Všechnyinformacevtomtodokumentubylyzískányve
specickýchprostředíchajsouuváděnyjakopříklady.Výsledkyzískanévjinýchprostředíchsemohoulišit.

Lenovomůžepoužívatnebodistribuovatlibovolnéinformace,kteréjíposkytnete,podlevlastníhouvážení,
anižbyjítímvznikljakýkolizávazekvůčiVám.

JakékolivodkazyvtétopublikacinawebovéstránkyjinýchspolečnostínežLenovojsouposkytoványpouze
propohodlíuživateleanemohoubýtžádnýmzpůsobemvykládányjakodoporučenítěchtowebových
stránek.Materiályobsaženénatěchtowebovýchstránkáchnejsousoučástímateriálůtohotoproduktu
LenovoamohoubýtpoužíványpouzenaVaševlastníriziko.

Veškeréúdajeovýkonu,kteréjsounavtomtodokumentuuvedeny,bylystanovenyvřízenémprostředí.
Výsledkyzískanévjinémoperačnímprostředíseprotomohouvýraznělišit.Některáměřenímohlabýt
prováděnavsystémechnaúrovnivývojeavtěchtopřípadechnelzezaručit,žetatoměřeníbudoustejná
vevšeobecnědostupnýchsystémech.Kromětohomohlabýtněkteráměřeníodhadnutaprostřednictvím
extrapolace.Skutečnévýsledkysemohoulišit.Uživatelétohotodokumentubysiměliověřitpoužitelnostdat
prosvojespecicképrostředí.

©CopyrightLenovo2010

67

Upozorněnínateleviznívýstup

Následujícíupozorněnísevztahujenamodely,kterémajízvýrobyinstalovánteleviznívýstup.

Tentoproduktobsahujetechnologiichráněnouautorskýmprávem.TechnologiejechráněnapatentyUSAa
právyvztahujícímisekduševnímuvlastnictví,jejichžvlastníkemjeMacrovisionCorporationadalšíoprávnění
vlastníci.PoužitítétochráněnétechnologiemusíbýtautorizovánospolečnostíMacrovisionCorporationaje
určenopouzeprodomácíadalšíomezenépoužití,pokudneníspolečnostíMacrovisionCorporationurčeno
jinak.Zpětnépřekládáníadekódováníjezakázáno.

ZnačkaCE(Europeanconformance)

Ochrannéznámky

Lenovo,logoLenovo,PS/2,RescueandRecovery,ThinkCentreaThinkVantagejsouochrannéznámky
LenovovUSAapřípadněvdalšíchjinýchzemích.

MicrosoftaWindowsjsouochrannéznámkyspolečnostískupinyMicrosoft.

AMD,AMDAthlon,AMDPhenom,AMDSempronajejichkombinacejsouochrannéznámkyAdvanced
MicroDevices,Inc.

LinuxjeochrannáznámkaLinuseTorvaldsevUSAapřípadněvdalšíchjinýchzemích.

Dalšínázvyspolečností,produktůneboslužebmohoubýtochrannéznámkyneboservisníznámkyjiných
stran.

68UživatelskápříručkaThinkCentre

Rejstřík

A

AccessHelp64
aktualizace

aktualizacekóduBIOS55

systémovéprogramy55
aktualizacekóduBIOS55–56
antivirovýsoftware6

B

baterie,výměna21
bezpečnostvii
bezpečnostníinstrukce64

C

CMOS,vymazání43
CRU

dokončeníinstalace40

dokončenívýměny40

Č

čistěnímyši61

D

diagnosticképrogramy,použití65
diagnosticképrogramy,řešeníproblémů59
dočasnéspouštěcízařízení53
dokumentace,použití65
doporučení,heslo52
důležitébezpečnostníinstrukcevii

E

Ethernet2
externísoučásti,instalace13

H

heslo

doporučení52

nastavení,změnaaodstranění52

smazání43

ztracenénebozapomenuté43
hesloadministrátora52
hesloprospuštění52
heslo,ochrana43

I

informace

bezpečnost64

důležitébezpečnostnívii
záruka64
zdroje63

získání63
informaceozáruce64
instalace

zařízení,ovladače49
instalacesoučástí

funkcezabezpečení41
instalace,výměna

kartaPCI17

paměťovýmodul19
interní

jednotky10
interníjednotky1

J

jednotkapevnéhodisku,výměna34
jednotky

interní10

K

kabelovýzámek,zabezpečení41
kartaPCI17

instalace,výměna17

pozice17
klávesnice

výměna38
kódBIOS,aktualizace55–56
konektorEthernet9
KonektorklávesnicePS/29
konektormikrofonu9
KonektormonitoruDVI9
KonektormonitoruVGA9
konektormyšiPS/29
KonektorUSB9
konektor,popis8
konektory

zadní8
konektory,ovládacíprvky,kontrolky

přední7
konguračníprogramSetupUtility,spuštění51
konguračníprogramSetupUtility,ukončení54
krytpočítače

odstranění14
krytpočítače,instalace40

L

LenovoCustomerSupportCenter65
LenovoThinkVantageToolbox60
LenovoThinkVantageTools63
LenovoWelcome5

©CopyrightLenovo2010

69

Lenovo,webovástránka64

M

médiumproobnovu,vytvořeníapoužití45
mikroprocesor1

výměna25

myš

čistění61
obyčejná61
optickámyš61
výměna39

N

nápověda

aservis64
AccessHelp64
získání63

nastavení

změna51

zobrazení51
nastaveníheslaadministrátora52
nastaveníheslaprospuštění52

O

obnova

poselháníaktualizacetestuPOSTakóduBIOS56

problémy,řešení50

software45

zálohování,operace46

zařízení,ovladače49

zaváděcíblok,obnova56
obnova,vytvořeníapoužitímédia45
obyčejnámyš61
odstranění

krytpočítače14
odstranění,instalace

předníkryt14
odstraňováníproblémů,základní59
ochranaheslem43
ochrannéznámky68
operacezálohováníaobnovy46
optickájednotka

výměna31
optickámyš61
ovladačezařízení41

P

paměťovýmodul1,19

instalace,výměna19
PC-DoctorforDOS60
POST(power-onself-test)55
použití

dalšíslužby66

diagnosticképrogramy65

dokumentace65

heslo51

programSetupUtility51

záchrannémédium,vytvořenía48
pracovníplochaRescueandRecovery47
programSetupUtility51
programy,aktualizacesystému55
prostředí,pracovní4
přední

konektory,ovládacíprvky,kontrolky7
předníkryt

odstranění,instalace14
přednísestavavětráku

výměna37
přehledsoftwaru4
přístup

součástizákladnídeskyajednotky16

R

RescueandRecovery45

RescueandRecovery,pracovníplocha47
rozšíření2

Ř

řešeníproblémůsobnovou50
řešeníproblémů,diagnosticképrogramy59

S

selháníaktualizacetestuPOSTakóduBIOS,zotavení56
sériovýport9
servis

apodpora64

LenovoCustomerSupportCenter65

získání63
sestavachladičeavětráku

výměna22
sestavanapájecíhozdroje

výměna27
SložkaOnlineBooks63
služby

další66

zakoupenídalších66
software

obnova45
součástizákladnídeskyajednotky

přístup16
součásti,interní9
spouštěcízařízení53

dočasné,výběr53

posloupnost,změna53
spuštěníkonguračníhoprogramuSetupUtility51
statickáelektřina,manipulacesecitlivýmizařízeními13
systém

programy55

správa2

T

technickéúdaje3

70UživatelskápříručkaThinkCentre

televiznívýstup,upozornění68

U

ukončeníkonguračníhoprogramuSetupUtility54
umístěnísoučástí9
upozornění67
upozorněnínateleviznívýstup68

V

videosubsystém1
visacízámek42
vstupnízvukovýkonektor8
vstupyavýstupy2
vybavení1
výběr

dočasnéspouštěcízařízení53
spouštěcízařízení53

výměna

baterie21
jednotkapevnéhodisku34
klávesnice38
mikroprocesor25
myš39
optickájednotka31
přednísestavavětráku37
sestavachladičeavětráku22

sestavanapájecíhozdroje27
výměnasoučástí,dokončení40
výstupnízvukovýkonektor8
vytvořeníapoužití

apoužitízáchrannéhomédia48

médiumproobnovu45

obnova49
zaváděcíblok,obnova56
zdrojnapájení

vybavení2
zdrojeinformací63
získání

informace63

nápověda63

servis63
změna

spouštěcíposloupnost53
zobrazenínebozměnanastavení51
zvukovýsubsystém1

W

webovástránkaLenovo64

Z

zabezpečení

kabelovýzámek41
visacízámek42
vybavení2,41

zapnutíavypnutí52
zadníkonektory8
záchrannémédium,vytvořeníapoužití48
základnídeska

konektory10

umístění10

umístěnísoučástí10
základníodstraňováníproblémů59
zakoupenídalšíchslužeb66
zálohováníaobnova,operace46
zálohováníaobnova,pracovníplocha47
zařízenícitlivánastatickouelektřinu,manipulace13
zařízení,ovladače41

instalace49

©CopyrightLenovo2010

71

72UživatelskápříručkaThinkCentre

ČísloPN:0A22724

PrintedinUSA

(1P)P/N:0A22724

*0A22724*
