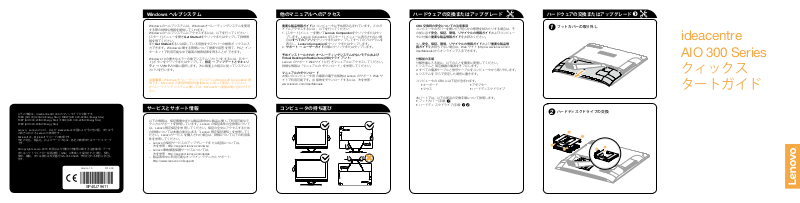

Lenovo Ideacentre AIO 300-23ACL, Ideacentre AIO 300-22ACL, Ideacentre AIO 300-23ISU, Ideacentre AIO 300-22ISU, Ideacentre AIO 300-20ISH Quick Start Guide [ja]
ideacentre
AIO 300 Series
Windows ヘルプシステム
Version 1.0 2015.09
SP40J79611
1
1
1
2
他のマニュアルへのアクセス
ハードウェアの交換またはアップグレード
ハードウェアの交換またはアップグレード
以下の情報は、IdeaCentre AIO 300 のマシンタイプが対象です。
F0BC [AIO 300-23ACL/Energy Star] / F0BW [AIO 300-22ACL/Energy Star]
F0BY [AIO 300-23ISU/Energy Star] / F0BX [AIO 300-22ISU/Energy Star]
F0BV [AIO 300-20ISH/Energy Star]
Lenovo、Lenovo のロゴ、および ideacentre は米国およびその他の国、またはそ
の両方における Lenovo の商標です。
Microsoft は、Microsoft グループの商標です。
他社の社名、製品名、およびサービス名は、各社の商標またはサービスマーク
です。
© Copyright Lenovo 2015. 制限および規制付き権限に関する注意事項：データ
またはソフトウェアが一般調達局「GSA」に準拠して提供された場合、契約、
使用、複製、または開示は契約番号 GS-35F-05925 で規定される制約に該当し
ます。
Windows のヘルプシステムは、Windows オペレーティングシステムを使用
する際の詳細な情報を提供してくれます。
Windows のヘルプシステムにアクセスするには、以下を行ってください:
[スタート] メニューを開きGet Startedをクリックまたはタップして詳細情
報を得てください。
またGet Startedあるいは探している用語をタスクバーの検索ボックスに入
力できます。Windowsに関する質問について提案や回答を得て、PC とイン
ターネットで利用可能な中で最高の検索結果を得ることができます。
Windows 10 の重大なエラーの後でシステムリカバリをするには、[スター
ト] ボタンをクリックまたはタップして、設定 → アップデートとセキュリ
ティ → リカバリの順に選択します。次に画面上の指示に従ってシステムリ
カバリを行います。
注意事項：Windows
供です。Microsoft の使用許諾契約書 (EULA) に従って使用してください。
オペレーティング システムに関しては、Microsoft へ直接お問い合わせくだ
さい。
オペレーティングシステムは Microsoft Corporation 提
サービスとサポート情報
以下の情報は、保証期間中または製品寿命中に製品に関して利用可能なテ
クニカルサポートを説明しています。Lenovo の保証条件の全説明について
は、Lenovo 限定保証を参照してください。保証の全文にアクセスするため
の詳細については本書の後半にある「Lenovo 限定保証通知」を参照してく
ださい。Lenovo サービスを購入された場合は、詳細について以下の利用条
件を参照してください。
– Lenovo の保証サービスのアップグレードまたは延長については、
次を参照：http://support.lenovo.com/lwsu
– Lenovo 事故損害保護サービスについては、
次を参照：http://support.lenovo.com/ladps
– 製品寿命中に利用可能なオンライン テクニカル サポート:
http://www.lenovo.com/support
重要な製品情報ガイドはコンピュータに予め読み込まれています。このガ
イドにアクセスするには、以下を行ってください:
1. [スタート] メニューを開いてLenovo Companionをクリックまたはタッ
プします。Lenovo Companion が [スタート] メニューに表示されない場
合はすべてのアプリをクリックまたはタップしてすべてのプログラムを
表示し、Lenovo Companionをクリックまたはタップします。
2. サポート → ユーザーガイドの順にクリックまたはタップします。
予めインストールされたオペレーティングシステムがないモデルおよび
Virtual Desktop Infrastructure (VDI) クライアント:
Lenovo のサポート Web サイトに行きマニュアルにアクセスしてください。
詳細な情報は「マニュアルのダウンロード」を参照してください。
マニュアルのダウンロード
お使いのコンピュータ用の最新の電子出版物は Lenovo のサポート Web サ
イトで利用可能です。出版物をダウンロードするには、次を参照：
www.lenovo.com/UserManuals
コンピュータの持ち運び
CRU 交換時の安全についての注意事項
コンピュータのカバーを開いたり何らかの修理を試みたりする場合は、そ
の前に必ず安全、保証、環境、リサイクルの情報ガイドおよびコンピュー
タに付属の重要な製品情報ガイドをお読みください。
もし安全、保証、環境、リサイクルの情報ガイドおよび重要な製品情
報ガイドをお持ちでない場合は、Web サイト (http://www.lenovo.com/
UserManuals) からオンラインで入手できます。
分解前の手順
分解作業に入る前に、以下のことを確実に実施してください。
1. システムと周辺機器の電源をオフにします。
2. すべての電源ケーブルと信号ケーブルをコンピュータから取り外します。
3. システムを平らで安定した場所に置きます。
コンピュータの CRU には下記が含まれます。
• キーボード • アダプター
• マウス • ハードディス
本パートでは、以下の部品の交換手順について説明します。
• フットカバー (手順:
• ハードディスクドライブ (手順:
)
2)
クドライブ
フットカバーの取り外し
クィックス
タートガイド
ハードディスクドライブの交換
1
25º
5º
開梱
キーボードおよびマウスの接続
3
コンピュータの前面図
コンピュータの左右側面図
コンピュータの背面図
インターネットに接続する
コンピュータ キーボード* マウス* 電源コード 資料
* 一部のモデルのみ。
1. 一部のモデルはリストにないアイテムを含んでいることがあります。
2. 本ガイドに記述されている内容は、コンピュータのモデルや構成により、
ご使用のコンピュータと異なる場合があります。
3. 製品のデザインと仕様は、予告なしに変更される場合があります。
コンピュータスタンドの調整
2
注記：お使いのコンピュータがワイヤレスキーボードまたはワイヤレスマウス
を搭載している場合は、それぞれに該当する記述に従って接続してください。
電源ケーブルの接続
4
コンピュータをオンにします
5
内蔵マイクロホン (2個)
カメラ LED ランプ
内蔵カメラ
ハードディスクドライブランプ
USB 3.0 コネクター
メモリーカードリーダー
コンボ オーディオ ジャック
1
コンボオーディオジャック: ヘッドセットの接続に使用します。
2
一部のモデルのみ。
1
光ドライブ
PC モード / HDMI IN 切り替え
電源ボタン
2
インターネットに接続するには、インターネット サービス プロバイダー
(ISP) との契約と必要に応じたハードウェアが必要になります。ISPおよび
ISPが提供するサービスは国によって異なります。自国で利用可能なサービ
スをISPと契約してください。コンピュータは、他のデバイスに接続するワ
イヤレス (一部のモデルのみ) または有線ネットワークをサポートします。
有線ネットワーク接続
有線ネットワークの場合、イーサネット ケーブル (別途購入) のいずれかの
端をコンピュータのイーサネット コネクターに接続し、もう一方の端をネ
ットワーク ルーターかブロードバンド モデムに接続します。詳しいセット
アップについては、ISP にお問い合わせください。
注記：ブロードバンド モデムとルーターの取り付け手順は、 製造メーカー
によって異なります。製造メーカーの指示に従ってください。
ワイヤレス
ワイヤレス ネットワークの場合は、内蔵 Wi-Fi アンテナを使用してワイヤ
レス ホーム ネットワークにアクセスすることができます。
コンピュータをワイヤレスネットワークに接続するには、次のようにし
ます。
タスクバーのネットワーク アイコンをクリックまたはタップして、ルータ
ーの名前を選択します。接続をクリックまたはタップして、画面の手順に
従います。
Web ブラウザを開くか、任意の Web サイトへアクセスしてワイヤレス ネ
ットワークをテストします。
2
セキュリティケーブルスロット
電源コネクター
イーサネットコネクター
HDMI OUT コネクター
1
一部のモデルのみ。
USB 2.0 コネクター
HDMI IN コネクター
通気口
1
ネットワーク接続
注意事項：コンピュータの通気口をふさがないようにご注意ください。
排気口をふさぐと、異常発熱の恐れがあります。
