510/510A

Korisnički vodič

Vrsta uređaja (VU):
90HU [ideacentre 510-15ICB/Energy Star]
90HV [ideacentre 510A-15ICB/Energy Star]

Pogled sprijeda na računalo

Gumb za uključivanje

Indikator pogona tvrdog diska

Gumb za izbacivanje ladice

optičkog pogona

Optički pogon

(samo odabrani modeli)

Čitač memorijskih kartica

(samo odabrani modeli)

* Kombinirani audio priključak: Koristi se za priključivanje slušalica s mikrofonom.

POZOR: Pazite da ne blokirate bilo koje otvore za ventilaciju na računalu. Blokirani otvori za ventilaciju
mogu uzrokovati probleme s pregrijavanjem.

Priključak za mikrofon

Kombinirani audio priključak*

USB 3.0 Type-C priključak

USB 3.0 priključci (2)

USB 3.1 priključci (2)

1

Pogled straga na računalo

Priključak za slušalice

Priključak VGA izlaza

Priključak HDMI izlaza

USB 2.0 priključci (4)

NAPOMENA: Ako vaš model ima dva VGA priključka za monitor, provjerite koristite li priključak na grafičkom
adapteru.

POZOR: Ne otvarajte poklopac Wi-Fi antene.

Ethernet priključak

Wi-Fi antena (samo odabrani

modeli)

Utori za kartice za proširenje

Priključak napajanja

2

Sigurnosne informacije za zamjenu CRU-ova

1

1

1

1

1

Nemojte otvarati vaše računalo niti pokušavati bilo kakve popravke prije nego što pročitate „Važne sigurnosne
informacije” u Vodiču s informacijama o sigurnosti, jamstvu, okolišu i recikliranju i Vodiču s važnim informacijama
o proizvodu koji su isporučeni s vašim računalom.

Ako više nemate kopiju Vodiča s informacijama o sigurnosti, jamstvu, okolišu i recikliranju i Vodiča s važnim
informacijama o proizvodu, možete ih preuzeti putem interneta s web-mjesta http://www.lenovo.com/
UserManuals.

Upute prije rastavljanja

Prije nego što nastavite s postupkom rastavljanja, uvjerite se da ste uradili sljedeće:

1. Isključite napajanje sustava i svih perifernih uređaja.

2. Iskopčajte sve kabele napajanja i signalne kabele iz računala.

3. Postavite sustav na ravnu, stabilnu podlogu.

CRU-i za vaše računalo uključuju:

• tipkovnicu

• miša

• pogon tvrdog diska

• optički pogon

• modul čitača kartica

• PCI express adapter

• memorijski modul

Ovaj odjeljak sadrži upute za zamjenu sljedećih dijelova:

• Modul čitača kartica (Pratite korake:

• Optički pogon (Pratite korake:

2 3)

2 4)

• Pogon tvrdog diska (Pratite korake:

• PCI express adapter (Pratite korake:

• Memorijski modul (Pratite korake:

2 5)

2 6)

2 7)

3

1

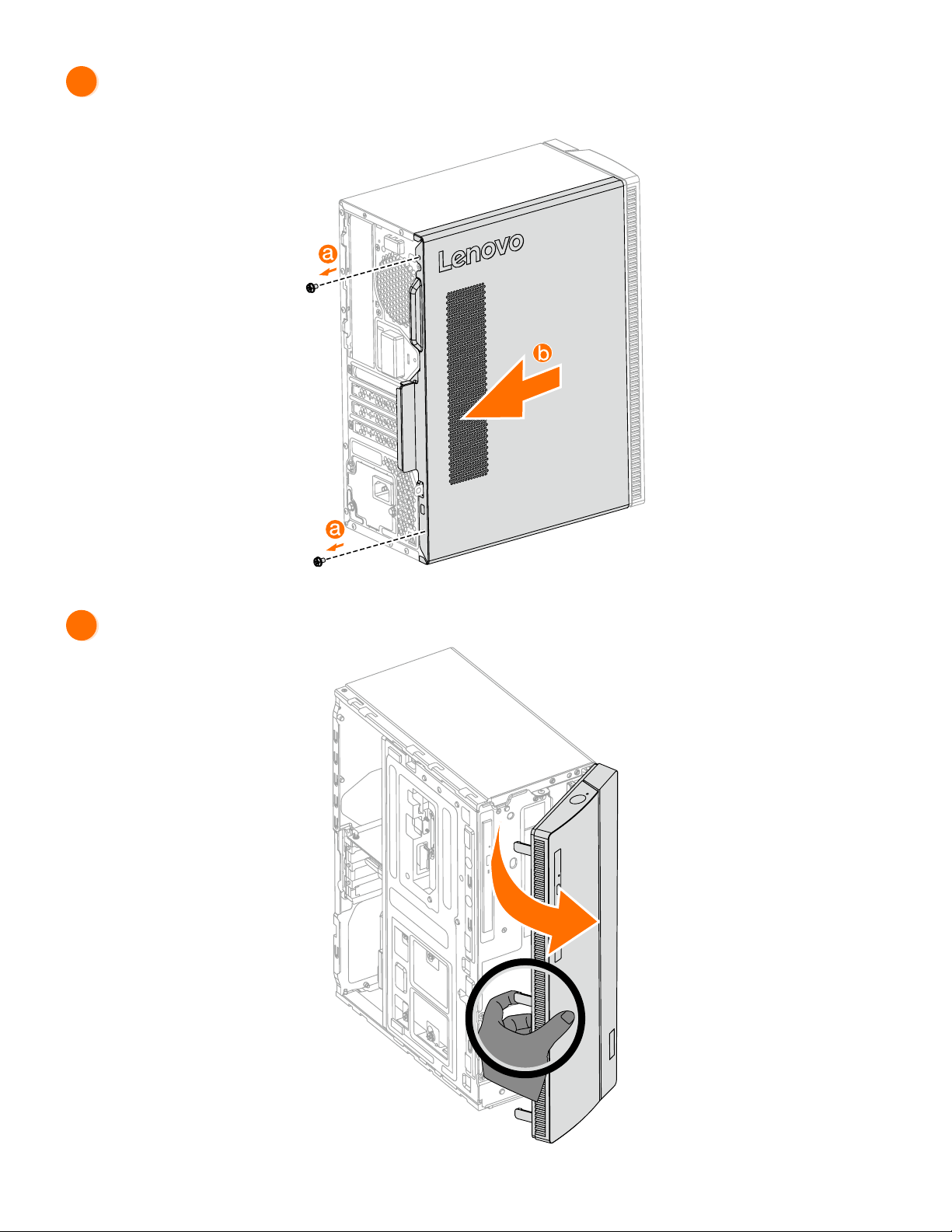

Uklanjanje poklopca računala

2

Uklanjanje prednje maske

4

3

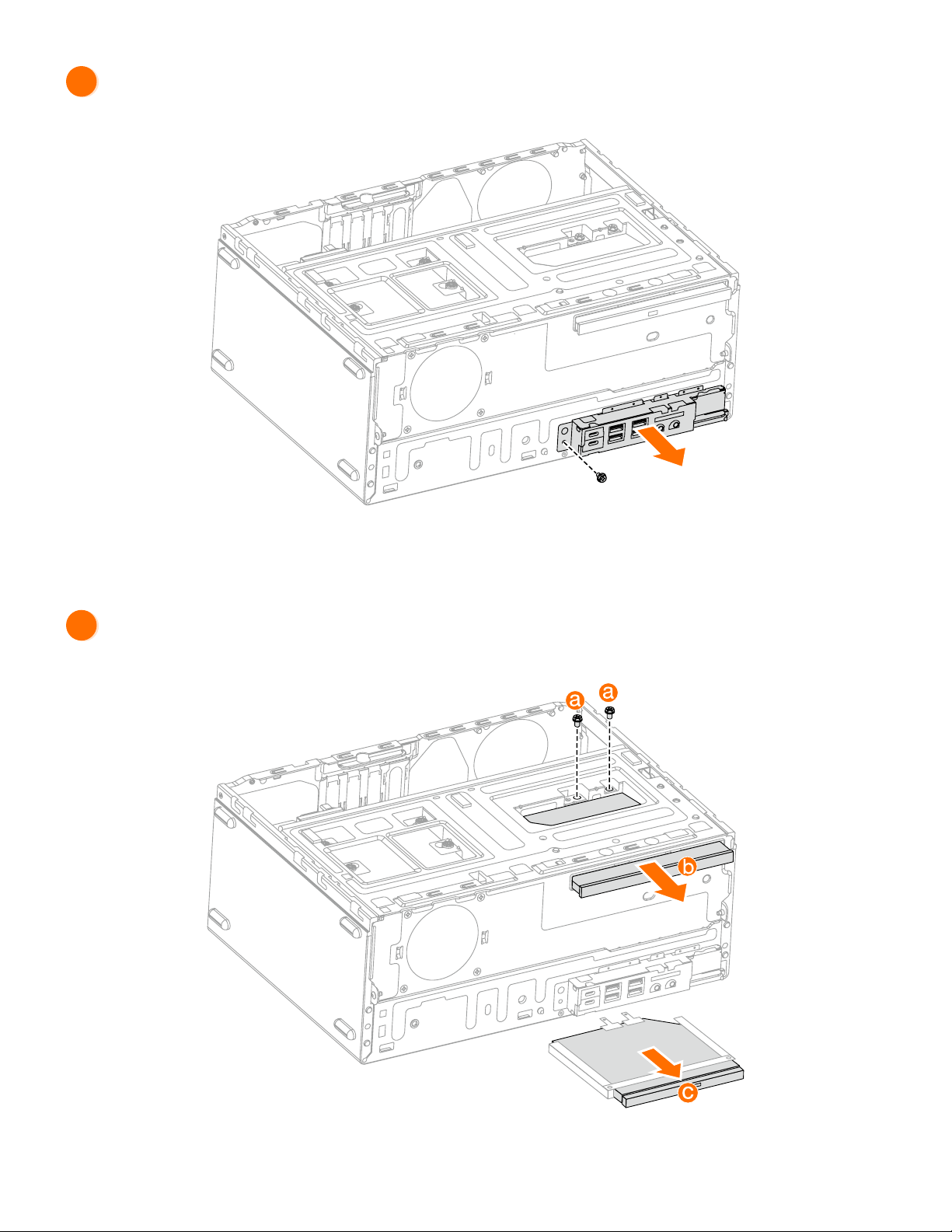

Zamjena modula čitača kartica

4

Zamjena optičkog pogona

5

5

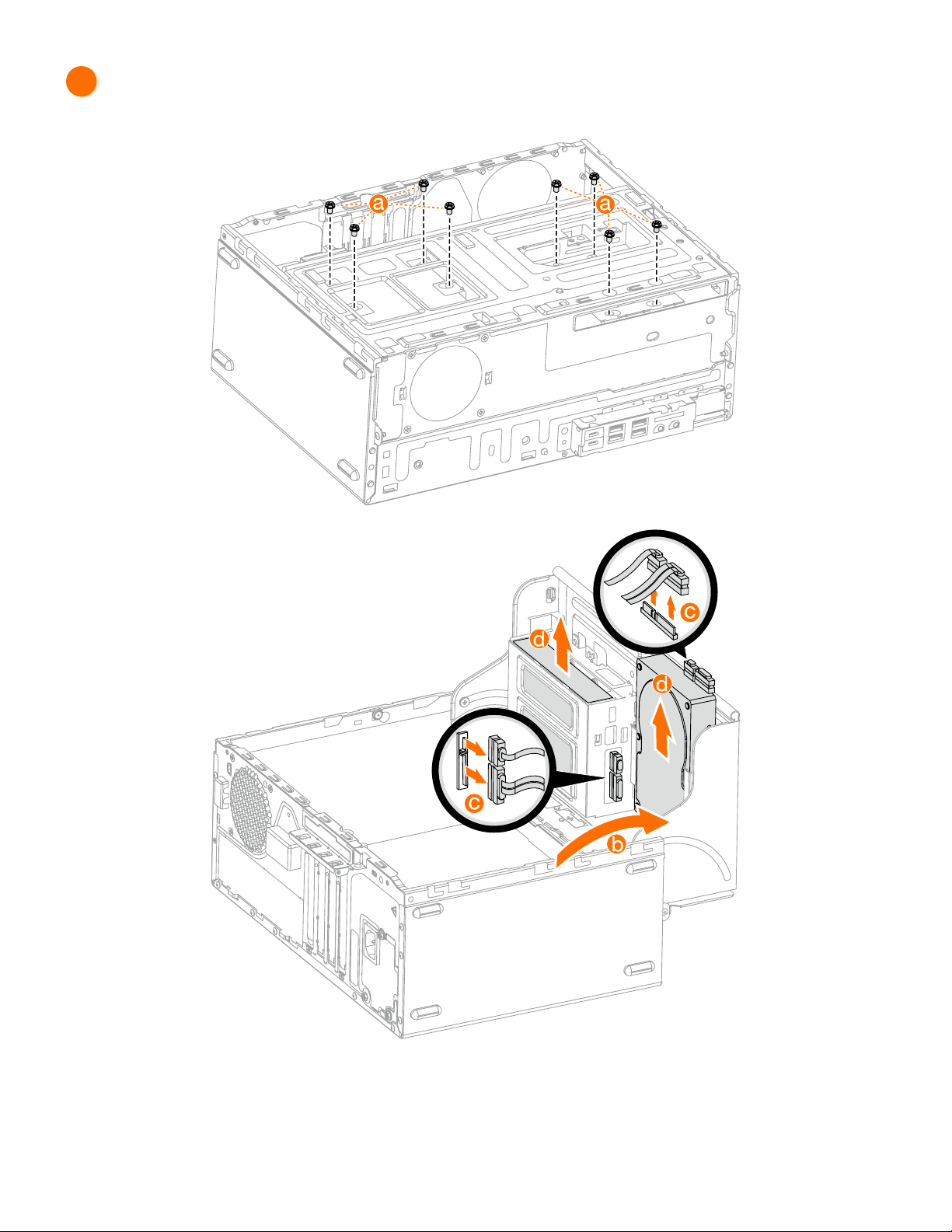

Zamjena pogona tvrdog diska

6

6

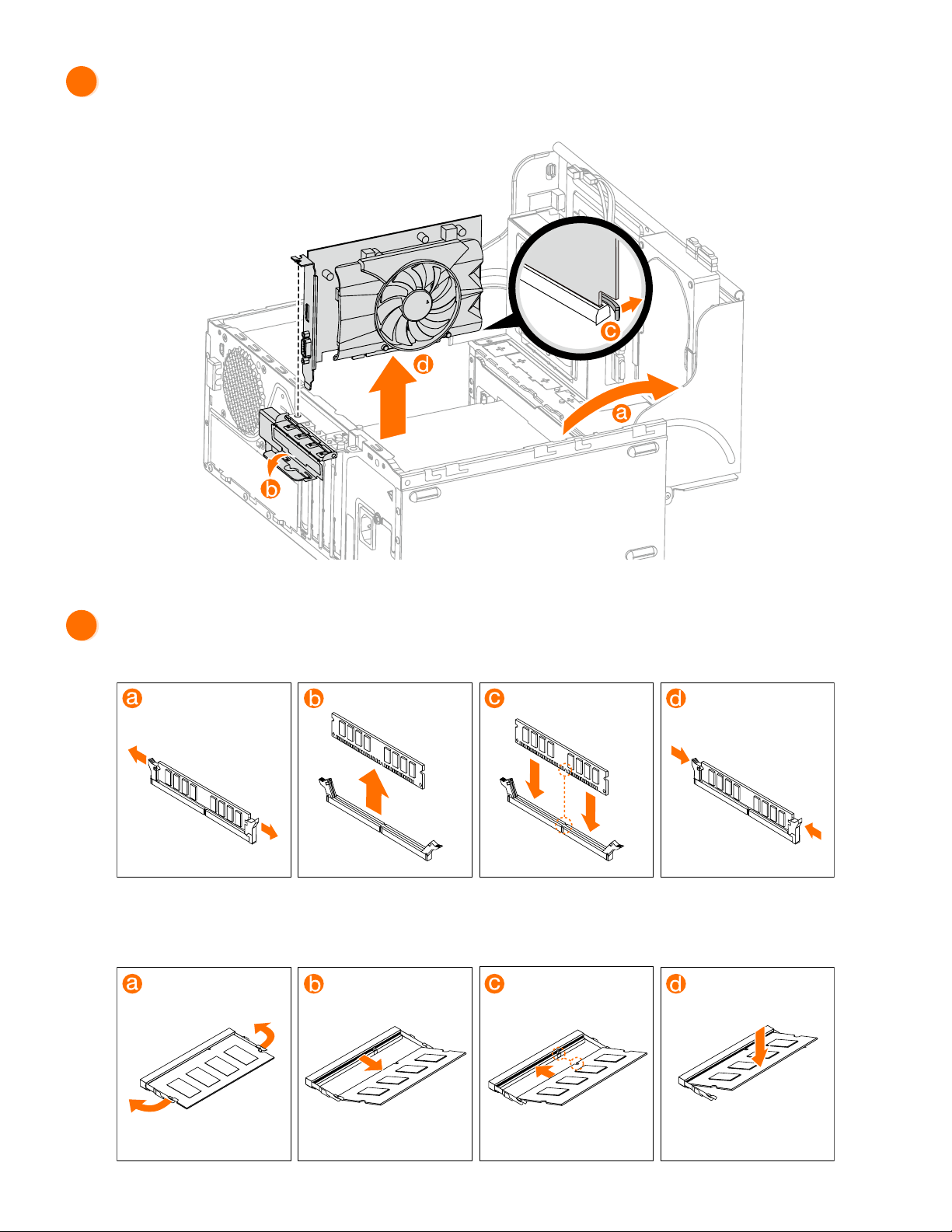

Zamjena PCI express adaptera

7

Zamjena memorijskog modula

ili

7
