Page 1

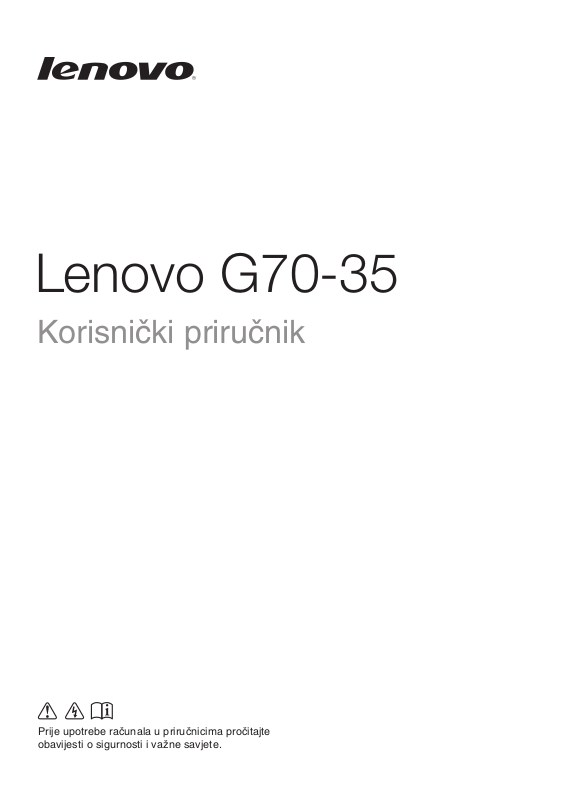

Lenovo G70-35

Korisnički priručnik

Prije upotrebe računala u priručnicima pročitajte obavijesti o sigurnosti i važne savjete.

Page 2

Napomene

•

Prije upotrebe proizvoda svakako prvo pročitajte Lenovo Sigurnosne i opće informacije.

Neke upute u ovom priručniku možda podrazumijevaju da se koristite sustavom Windows

•

Ako se koristite drugim operativnim sustavom Windows, neke se radnje mogu malo razlikovati. Ako se koristite drugim operativnim sustavom, neke se radnje možda neće odnositi na vas.

•

Značajke opisane u ovom priručniku zajedničke su većini modela. Neka obilježja možda neće biti dostupna na vašem računalu ili vaše računalo može imati obilježja koja nisu opisana u ovom korisničkom priručniku.

•

Ilustracije u ovom priručniku mogu se razlikovati od stvarnog proizvoda. U tom slučaju, pogledajte stvarni proizvod.

Regulatorne napomene

Više pojedinosti potražite u odsječku Guides & Manuals na adresi http://support.lenovo.com.

•

8.1.

Prvo izdanje (Svibanj 2015.)

Page 3

Lenovo

Korisnički priručnik

Upute i tehnički podaci u ovom priručniku primjenjive su na sljedeća prijenosna računala Lenovo, ako nije drugačije navedeno.

Naziv modela MT

Lenovo G70-35 80Q5

Page 4

Page 5

Sadržaj

Poglavlje 1. Upoznavanje računala.................................................................................................. 1

Pogled odozgo Pogled s lijeve strane Pogled s desne strane Pogled sprijeda Pogled odozdo

Poglavlje 2. Početak uporabe sustava Windows 8.1..................................................................... 12

Konfiguracija operativnog sustava prvi put Prebacivanje zaslona Gumbići Stavljanje računala u stanje mirovanja ili isključivanje Povezivanje s bežičnom mrežom Pomoć i podrška

Poglavlje 3. Lenovo OneKey Recovery System ........................................................................... 18

Poglavlje 4. Otklanjanje poteškoća ............................................................................................... 19

Često postavljena pitanja Otklanjanje poteškoća

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU) ......................................................... 25

Zamjena baterijskog paketa Zamjena pogona tvrdog diska Zamjena memorije Zamjena termičkog ventilatora Zamjena tipkovnice Uklanjanje pogona optičkog diska

Zaštitni znaci.................................................................................................................................... 40

.................................................................................................................................................. 1

....................................................................................................................................... 5

....................................................................................................................................... 8

............................................................................................................................................... 10

................................................................................................................................................ 11

................................................................................................... 12

...................................................................................................................................... 12

.......................................................................................................................................................... 13

................................................................................. 15

................................................................................................................... 16

............................................................................................................................................. 17

............................................................................................................................... 19

.................................................................................................................................... 21

............................................................................................................................ 25

........................................................................................................................ 26

.......................................................................................................................................... 30

....................................................................................................................... 32

........................................................................................................................................ 34

................................................................................................................. 37

Page 6

Page 7

Poglavlje 1. Upoznavanje računala

Pogled odozgo - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Napomena: Područja označena isprekidanim crtama upućuju na dijelove koji nisu vidljivi izvana.

Pozor:

• Ne otvarajte ploču zaslona pod kutom većim od 130 stupnjeva. Kada zatvarate zaslon, pazite da između zaslona i

tipkovnice ne ostanu olovke ili drugi predmeti. Ploča zaslona mogla bi se oštetiti.

Page 8

Poglavlje 1. Upoznavanje računala

Ugrađena kamera

Ugrađeni mikrofon

Antene za bežični LAN

Zaslon računala

Gumb za uključivanje

Dodirna površina

Napomena: Dodirnu površinu možete omogućiti i onemogućiti pritiskom .

Numerička tipkovnica

Kameru koristite za video komunikaciju ili snimanje fotografija.

Snima zvuk i može se koristiti za video konferencije, snimanje govora ili drugog zvuka.

Povežite na adapter bežičnog LAN-a za bežično slanje i prijam radio signala.

Pruža briljantno jasan prikaz.

Pritisnite ovaj gumb za uključivanje računala.

Dodirna površina radi poput običnog računalnog miša.

Dodirna površina: Da biste pokazivač pomicali po zaslonu, kliznite prstom preko površine u smjeru u kojem želite pomicati pokazivač. Gumbi dodirne površine: Funkcija lijeve i desne strane odgovaraju radu lijevog i desnog gumba na običnom računalnom mišu.

Za pojedinosti pogledajte odjeljak »Korištenje tipkovnice« na stranici 3.

Page 9

Poglavlje 1. Upoznavanje računala

 Korištenje tipkovnice

Vaše računalo ima brojne tipke i funkcijske tipke te možda i numeričku tipkovnicu kao dio standardne tipkovnice.

Numerička tipkovnica

Tipkovnica ima zasebnu numeričku tipkovnicu. Da biste omogućili ili onemogućili numeričku tipkovnicu, pritisnite tipku Num Lock.

Kombinacije funkcijskih tipki

Pomoću funkcijskih tipki trenutačno je moguće mijenjati radna obilježja. Da biste koristili tu funkciju, pritisnite i držite Fn ; a zatim pritisnite jednu od funkcijskih tipki .

U nastavku je opis obilježja svake od funkcijskih tipki.

Fn + Home: Aktivira funkciju stanke.

Fn + End: Aktivira funkciju prekida.

Fn + PgUp:

Fn + PgDn: Aktivira zahtjev sustava.

Omogućava i onemogućava listanje prikaza s pokazivačem na jednom mjestu (scroll lock).

Page 10

Poglavlje 1. Upoznavanje računala

Tipkovnički prečaci

Određenim postavkama sustava moguće je brzo pristupiti uporabom odgovarajućih tipkovničkih prečaca.

Utišava i poništava utišavanje

zvuka.

: Smanjuje glasnoću. :

Omogućava i onemogućava način

rada za zrakoplov.

Prikazuje sve trenutno aktivne aplikacije.

Uključivanje/isključivanje

: Povećava glasnoću. :

pozadinskog osvjetljenja LCD zaslona.

Izmjenjuje prikaz na zaslonu između

: Zatvara trenutno aktivan prozor. :

računala I vanjskog prikaznog uređaja.

Osvježava radnu površinu ili

trenutno aktivan prozor.

Omogućava i onemogućava dodirnu

površinu.

Napomena: Ako ste Hotkey Mode (Tipkovnički prečaci) promijenili iz Enabled (Omogućeno) u Disabled

(Onemogućeno) u uslužnom programu za postavljanje BIOS-a, morat ćete pritisnuti tipku Fn u kombinaciji s odgovarajućim prečacem.

: Smanjuje svjetlinu zaslona.

: Povećava svjetlinu zaslona.

Page 11

Poglavlje 1. Upoznavanje računala

a b

Pogled s lijeve strane - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Priključak za adapter

izmjenične struje

Gumb Novo

Napomena: Za pojedinosti pogledajte odjeljak »Lenovo OneKey Recovery System« na stranici 18.

Otvori za ventilaciju

Napomena: Otvori za ventilaciju ne smiju biti blokirani jer je u suprotnome moguće pregrijavanje računala.

VGA ulaz

RJ-45 ulaz

Napomena: Za pojedinosti pogledajte odjeljak »Priključivanje mrežnih kabela« na stranici 6.

HDMI ulaz

USB ulaz

Napomene:

• Plavi ulaz je USB 3.0 ulaz.

• Za pojedinosti pogledajte odjeljak »Priključivanje USB uređaja« na stranici 7.

Ovdje priključite adapter izmjenične struje.

Dok je računalo isključeno, pritisnite ovaj gumb da biste pokrenuli Lenovo OneKey Recovery System ili uslužni program za postavljanje BIOS-a ili za ulazak u izbornik pokretanja.

Odvode unutarnju toplinu.

Povezuje vanjske uređaje zaslona.

Povezuje računalo s Ethernet mrežom.

Za priključivanje uređaja koji imaju HDMI ulaz poput TV-a ili vanjskog zaslona.

Povezuje USB uređaje.

Page 12

Poglavlje 1. Upoznavanje računala

 Priključivanje mrežnih kabela

Da biste priključili mrežni kabel, učinite sljedeće:

1 Primite priključak mrežnog kabela i nježno pritisnite zubac RJ-45 .

2 Umetnite priključak u ulaz RJ-45 .

Softverska konfiguracija

Obratite se davatelju usluge interneta (ISP) za detalje o konfiguriranju računala.

Page 13

Poglavlje 1. Upoznavanje računala

 Priključivanje USB uređaja

Umetanjem USB priključka (tipa A) u USB ulaz vašeg računala povezat ćete USB uređaj sa vašim računalom.

Prilikom prvog priključivanja USB uređaja u određeni USB ulaz na računalu, operacijski sustav Windows automatski instalira upravljački program za taj uređaj. Nakon instalacije upravljačkog programa, uređaj možete odvajati i ponovno priključivati bez dodatnih postupaka.

Napomena: Operacijski sustav Windows u pravilu otkriva novi uređaj nakon priključivanja, a zatim automatski

instalira upravljački program. Za neke će uređaje možda biti potrebno instalirati upravljački program prije priključivanja. Prije priključivanja uređaja, provjerite u dokumentaciji koja je s njim isporučena.

Prije odvajanja USB memorijskog uređaja, provjerite je li računalo završilo prijenos i razmjenu podataka s tim uređajem. Kliknite na ikonu Sigurno uklanjanje hardvera i izbacivanje medija u području obavijesti sustava Windows prije odvajanja uređaja.

Napomena: Ako USB uređaj ima kabel za napajanje, priključite uređaj na izvor napajanja prije povezivanja s

računalom. U suprotnom, uređaj možda neće biti prepoznat.

Page 14

Poglavlje 1. Upoznavanje računala

a b

Pogled s desne strane - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Kombinirani audio

Za priključak slušalica s mikrofonom.

priključak

Napomene:

• Kombinirani audio priključak zadano ne podržava obične mikrofone.

• Snimanje možda neće biti moguće ako su priključene slušalice ili slušalice s mikrofonom trećeg proizvođača zbog

različitih industrijskih standarda.

Utor za memorijsku

Služi za umetanje memorijskih kartica (nije isporučena).

karticu

Napomena: Za pojedinosti pogledajte odjeljak »Uporaba memorijskih kartica (nije isporučena)« na stranici 9.

USB ulaz

Napomene:

• Plavi ulaz je USB 3.0 ulaz.

• Za pojedinosti pogledajte odjeljak »Priključivanje USB uređaja« na stranici 7.

Optički pogon

Povezuje USB uređaje.

Čita/snima na optičke diskove.

(na nekim modelima)

Napomena: Neki modeli imaju lažni pogon optičkog diska.

Utor za bravu Kensington

Napomene:

• Prije kupovine bilo kakvog sigurnosnog uređaja, provjerite je li kompatibilan s ovom vrstom otvora za sigurnosni

ključ.

• Vi ste odgovorni za procjenu, odabir i primjenu uređaja za zaključavanje i sigurnosnih značajki. Lenovo ne nudi

mišljenja, prosudbe ili jamstva u vezi funkcioniranja, kvalitete ili učinkovitosti uređaja za zaključavanje i sigurnosnih značajki.

Postavite sigurnosnu bravu (nije isporučena) kako biste zaštitili vaše računalo od krađe i neovlaštene uporabe. Na računalo možete postaviti sigurnosnu bravu kako biste spriječili njezino uklanjanje bez vašeg dopuštenja. Pojedinosti o ugradnji sigurnosne brave potražite u uputama isporučenim s bravom koju ste kupili.

Page 15

Poglavlje 1. Upoznavanje računala

 Uporaba memorijskih kartica (nije isporučena)

Vaše računalo podržava sljedeće tipove memorijskih kartica:

• Secure Digital (SD) kartica

• MultiMediaCard (MMC)

Napomene:

• Istodobno je moguće umetnuti samo jednu karticu u utor.

• Ovaj čitač kartice na podržava SDIO uređaje (primjerice SDIO Bluetooth i sl.).

Umetanje memorijske kartice

Kližite memorijsku karticu u utor dok se pravilno ne smjesti uz glasni klik.

Napomena: Ako se u računalu nalazi lažna kartica, pritisnite je i izvadite prije umetanja memorijske kartice.

Uklanjanje memorijske kartice

Pažljivo izvucite memorijsku karticu iz utora za memorijsku karticu.

Napomena: Kako se podaci ne bi oštetili, prije uklanjanja memorijske kartice odjavite je naredbom za sigurno

uklanjanje hardvera u programu Windows i zatim je izbacite iz utora.

Page 16

Poglavlje 1. Upoznavanje računala

Pogled sprijeda - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Pokazatelji statusa

sustava

Simbol Pokazivač

Napajanje

Baterija

Stanje

pokazivača

Uključen (stalno svijetli bijelo)

Trepće --- Računalo je u načinu mirovanja.

Isključeno --- Računalo je isključeno.

Uključen (stalno svijetli bijelo)

Uključen (stalno svijetli žuto)

Polagano trepće (bijelo)

Polagano trepće (žuto)

Brzo trepće (žuto)

Stanje

punjenja

--- Računalo je uključeno.

Punjenje Baterija je više od 80% puna.

Pražnjenje Baterija je više od 20% puna.

Pražnjenje Baterija je puna između 5% i 20%.

Baterija je puna između 20% i 80%. Kad je

Punjenje

Punjenje/

Pražnjenje

baterija 80% puna, svjetlo će prestati treptati. Punjenje će se nastaviti dok se baterija potpuno ne napuni.

Baterija je manje od 20% puna. Kad baterija dosegne 20%, boja pokazivača koji trepće promijenit će se u bijelu.

Baterija je manje od 5% puna.

Značenje

Page 17

Poglavlje 1. Upoznavanje računala

a b c d

Pogled odozdo - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Zasun baterijskog

paketa - ručni

Baterija

Zasun baterije - s

oprugom

Otvori za ventilaciju

Zvučnici

Ručni zasun baterijskog paketa služi da bi se baterijski paket na odgovarajući način i sigurno smjestio.

Zasun baterije s oprugom služi za učvršćivanje baterije na njeno mjesto.

Omogućavaju ulazak zraka za hlađenje računala.

Služe kao izlaz zvuka.

Page 18

Poglavlje 2. Početak uporabe sustava Windows 8.1

Konfiguracija operativnog sustava prvi put - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Pri prvoj uporabi možda će biti potrebno konfigurirati operativni sustav. Postupak konfiguracije može obuhvaćati dolje navedene postupke:

• odabir regije i jezika

• prihvaćanje uvjeta licence

• prilagođavanje vašeg računala

• konfiguriranje internetske veze

• postavke PC

• stvaranje korisničkog računa

Prebacivanje zaslona - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Da biste se prebacili sa zaslona Start na radnu površinu sustava Windows, učinite nešto od sljedećeg:

• Odaberite list Radna površina sustava Windows na zaslonu Start.

• Pritisnite gumb Windows + D.

Da biste se prebacili sa radne površine na zaslon Start, učinite nešto od sljedećeg:

•Odaberite Start na traci s gumbićima.

• Pritisnite gumb Windows .

• Pomaknite pokazivač u donji lijevi kut i odaberite gumb Start.

Za izmjenjivanje aplikacija, učinite sljedeće:

1 Uz pomoć miša ili dodirne površine pomaknite pokazivač u gornji lijevi kut pa ga povucite dolje. 2 Kada se pojavi popis aplikacija, kliknite kako biste promijenili aplikacije.

Page 19

Poglavlje 2. Početak uporabe sustava Windows 8.1

Gumbići - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Gumbići su navigacijski gumbići koji vam omogućuju upravljanje doživljajem u sustavu Windows® 8.1. Gumbići su sljedeći: pretraživanje, zajedničko korištenje, Start, uređaji i postavke. Traka s gumbićima izbornik je s gumbićima. Pet gumbića pružaju novi i brži način izvođenja mnogih osnovnih zadataka i uvijek su dostupni, bez obzira na aplikaciju u kojoj se trenutačno nalazite. Da biste prikazali gumbiće, učinite nešto od sljedećeg:

• Pomaknite pokazivač u gornji desni ili donji lijevi kut dok se ne prikaže traka s gumbićima.

• Pritisnite gumb Windows + C.

Gumbić za pretraživanje

Gumbić za pretraživanje moćno je sredstvo za pronalaženje onoga što tražite, uključujući postavke, datoteke, web-slike, videozapise s weba itd.

Page 20

Poglavlje 2. Početak uporabe sustava Windows 8.1

Gumbić za zajedničko korištenje

Gumbić za zajedničko korištenje omogućuje vam slanje veza, fotografija i ostalog svojim prijateljima i društvenim mrežama bez napuštanja aplikacije u kojoj se nalazite.

Gumbić Start

Gumbić Start brz je način odlaska na zaslon Start.

Gumbić za uređaje

Gumbić za uređaje omogućuje vam povezivanje ili slanje datoteka na vanjske uređaje, uključujući uređaje za igru, ispisivanje i projekte.

Gumbić za postavke

Gumbić za postavke omogućuje vam izvođenje osnovnih zadataka, kao što su postavljanje glasnoće ili isključivanje računala. Osim toga, možete doći do Upravljačke ploče putem gumbića za postavke kada se nalazite na zaslonu radne površine.

Page 21

Poglavlje 2. Početak uporabe sustava Windows 8.1

Stavljanje računala u stanje mirovanja ili isključivanje - - - - - - - - -

Nakon što ste završili rad na računalu, moguće je pokrenuti mirovanje računala ili ga potpuno isključiti.

 Stavljanje računala u stanje mirovanja

Ako ćete biti nakratko odsutni od računala, stavite ga u stanje mirovanja. Kada je računalo u stanju mirovanja, možete ga brzo vratiti u aktivno stanje kako biste ga nastavili koristiti i zaobišli proces pokretanja. Da biste pokrenuli stanje mirovanja računala, učinite nešto od sljedećeg:

• Zatvorite poklopac zaslona.

• Pritisnite gumb za uključivanje.

• Desni klik na gumb Start u donjem lijevom kutu i odaberite Isključivanje ili odjava Stanje mirovanja.

• Otvorite gumbiće, a potom odaberite Postavke Napajanje Stanje mirovanja.

Napomena: Pričekajte da indikator napajanja počne treptati (ukazujući da je računalo u načinu mirovanja), a zatim

premjestite računalo. Premještanje računala dok se tvrdi disk okreće može oštetiti tvrdi disk i uzrokovati gubitak podataka.

Da biste računalo vratili u aktivno stanje, učinite nešto od sljedećeg:

• Pritisnite bilo koju tipku na tipkovnici.

• Pritisnite gumb za uključivanje.

Napomena: Dostupno samo tvorničkim postavkama.

 Isključivanje računala

Ako nećete upotrebljavati računalo duže vrijeme, isključite ga. Računalo možete isključiti na jedan od sljedećih načina, učinite nešto od sljedećeg:

• Otvorite gumbiće, a potom odaberite Postavke Napajanje Isključivanje.

• Desni klik na gumb Start u donjem lijevom kutu i odaberite Isključivanje ili odjava Isključivanje.

•Odaberite Isključivanje u gornjem desnom kutu zaslona Start.

Napomena: Postupak ovisi o postavljanju BIOS uslužnog programa računala. U tom slučaju, pogledajte stvarni

proizvod.

Page 22

Poglavlje 2. Početak uporabe sustava Windows 8.1

Povezivanje s bežičnom mrežom - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Omogućavanje bežičnog povezivanja

1 Pritisnite za onemogućivanje načina rada u zrakoplovu.

2 Otvorite gumbiće i odaberite Postavke da biste otvorili stranicu za konfiguraciju

mreže.

Povezivanje s bežičnom mrežom

Nakon omogućavanja bežičnog povezivanja, računalo će automatski pretraživati bežične mreže i prikazati ih na popisu bežičnih mreža. Da biste se spojili na bežičnu mrežu, kliknite ime mreže na popisu te kliknite Uspostavi vezu.

Napomena: Neke mreže za uspostavljanje veze zahtijevaju sigurnosnu šifru ili lozinku. Da biste se spojili na jednu od

mreža, zatražite od administratora mreže ili pružatelja internetskih usluga (ISP) sigurnosnu šifru ili lozinku.

Page 23

Poglavlje 2. Početak uporabe sustava Windows 8.1

Pomoć i podrška - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Ako imate problema s operativnim sustavom, potražite rješenje u datoteci Pomoći i podrške za sustav Windows. Da biste otvorili datoteku Pomoć i podrška operacijskog sustava Windows, učinite nešto od sljedećeg:

• Odaberite gumbić Postavke, a zatim odaberite Pomoć.

• Pritisnite F1 ili Fn + F1 (ovisno o rasporedu tipkovnice).

Datoteku Pomoć i podrška operacijskog sustava Windows možete pročitati na vašem računalu. Možete također dobiti online pomoć klikom na jednu od dvije veze navedene pod Istraži još više.

Napomena: Windows 8.1 također sadrži i aplikaciju, Help + Tips (Pomoć + savjeti). Možete je pronaći na zaslonu

Start i tako saznati više o novim značajkama sustava Windows 8.1.

Page 24

Poglavlje 3. Lenovo OneKey Recovery System

Lenovo OneKey Recovery System je softver namijenjen za sigurnosno kopiranje i oporavak vašeg računala. Možete ga upotrijebiti da biste oporavili particiju sustava u njezino originalno stanje u slučaju pada sustava. Možete ujedno izraditi sigurnosne kopije za jednostavno vraćanje prema potrebi.

Napomene:

• Ako je na vaše računalo predinstaliran operativni sustav GNU/Linux, OneKey Recovery System nije dostupan.

• Da biste što bolje iskoristili značajke OneKey Recovery System softvera, tvrdi disk zadano već sadrži skrivenu

particiju u kojoj je spremljena datoteka sa slikom sustava i programskih datoteka softvera OneKey Recovery System. Ova zadana particija skrivena je radi sigurnosti, pa je stoga raspoloživ prostor tvrdog diska manji od navedenog.

 Sigurnosno kopiranje particije sustava

Particiju sustava možete sigurnosno kopirati u slikovnu datoteku. Datoteka slike može se koristiti za vraćanje particije sustava. Sigurnosno kopiranje particije sustava radi se na sljedeći način:

1 U sustavu Windows pritisnite gumb Novo ili dva puta kliknite na ikonu OneKey Recovery kako biste

pokrenuli Lenovo OneKey Recovery System.

2 Kliknite System Backup (Sigurnosna kopija sustava). 3 Odaberite lokaciju za sigurnosnu kopiju i kliknite Next (Dalje) da biste pokrenuli sigurnosno kopiranje.

Napomene:

• Možete odabrati lokaciju za sigurnosno kopiranje na lokalnom pogonu tvrdog diska ili vanjskom uređaju za pohranu.

• Prije pokretanja sustava Lenovo OneKey Recovery System potrebno je ukloniti izmjenjivi pogon tvrdog diska. U

suprotnom je moguć gubitak podataka s izmjenjivog pogona tvrdog diska.

• Postupak sigurnosnog kopiranja može potrajati.

• Postupak sigurnosnog kopiranja dostupan je samo u slučaju normalnog pokretanja sustava Windows.

 Vraćanje

Moguće je odabrati vraćanje particije sustava u originalno stanje ili prethodno stvorenu točku sigurnosnog kopiranja. Da biste vratili particiju sustava, učinite sljedeće:

1 U sustavu Windows pritisnite gumb Novo ili dva puta kliknite na ikonu OneKey Recovery kako biste

pokrenuli Lenovo OneKey Recovery System.

2 Kliknite System Recovery (Oporavak sustava). Računalo će se ponovno pokrenuti u okruženju

oporavka.

3 Pratite upute na zaslonu da biste vratili particiju sustava u originalno stanje ili prethodno stvorenu

točku oporavka.

Napomene:

• Postupak obnavljanja nepovratan je. Provjerite jeste li sigurnosno kopirali sve podatke koje želite spremiti na

particiju sustava prije pokretanja postupka oporavka.

• Postupak oporavka može potrajati. Prije postupka oporavka provjerite jeste li priključili adapter izmjenične struje

na računalo.

• Navedene upute treba slijediti ako se sustav Windows može normalno pokrenuti.

Ako sustav Windows nije moguće pokrenuti, da biste pokrenuli Lenovo OneKey Recovery System slijedite upute u nastavku:

1 Isključite računalo. 2 Pritisnite gumb Novo. U Novo Button Menu (Izbornik gumba Novo) odaberite System Recovery

(Oporavak sustava) i pritisnite Enter.

Page 25

Poglavlje 4. Otklanjanje poteškoća

Često postavljena pitanja - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

U poglavlju su navedena najčešća pitanja prema kategorijama.

 Pronalaženje informacija

Koje sigurnosne mjere treba slijediti prilikom uporabe računala?

Lenovo Sigurnosne i opće informacije isporučene s vašim računalom sadrže sigurne mjere tijekom uporabe vašeg računala. Pročitajte i tijekom uporabe vašeg računala slijedite sve mjere predostrožnosti.

Gdje mogu pronaći specifikacije hardvera računala?

Specifikacije hardvera računala pronaći ćete na tiskanim letcima koji su isporučeni uz računalo.

Gdje mogu pronaći informacije o jamstvu?

Za detaljne informacije o jamstvu za ovaj uređaj posjetite dolje navedenu web stranicu: support.lenovo.com/warrantystatus

 Upravljački programi i prethodno instalirani softver

Gdje se nalaze instalacijski diskovi za prethodno instalirani softver za Lenovo (računalni softver)?

Vaše računalo nije isporučeno s instalacijskim diskovima za prethodno instalirani softver za Lenovo. Ako je potrebno ponovno instalirati bilo koji od prethodno instaliranih softvera, instalaciju ćete pronaći na particiji D tvrdog diska računala. Ako tamo ne možete pronaći instalacijski program, možete ga preuzeti s web stranice tvrtke Lenovo podrške za korisnike.

Gdje mogu pronaći upravljačke programe za razne uređaje računala?

Ako je računalo isporučeno s prethodno instaliranim operativnim sustavom Windows, tvrtka Lenovo je osigurala sve potrebne upravljačke programe za uređaje na particiji D tvrdog diska računala. Najnovije upravljačke programe možete i preuzeti s web stranice tvrtke Lenovo podrške za korisnike.

 Lenovo OneKey Recovery System

Gdje se nalaze diskovi za oporavak?

Uz vaše računalo nisu isporučeni diskovi za oporavak. Upotrijebite sustav Lenovo OneKey Recovery System ako morate vratiti sustav na tvorničke postavke.

Što mogu učiniti ako postupak sigurnosnog kopiranja ne uspije?

Ako možete pokrenuti sigurnosno kopiranje, no dođe do neuspjeha tijekom samog postupka, pokušajte sljedeće:

1 Zatvorite sve otvorene programe, a zatim ponovno pokrenite postupak izrade sigurnosne kopije. 2 Provjerite je li odredišni medij oštećen. Odaberite drugu stazu i pokušajte ponovno.

Kada trebam vratiti tvorničke postavke sustava?

Ovu značajku koristite kada se operativni sustav ne pokreće. Ako se na particiji sustava nalaze ključni podaci, prije oporavka sustava izradite sigurnosnu kopiju.

Page 26

Poglavlje 4. Otklanjanje poteškoća

 Uslužni program za postavljanje BIOS-a

Što je uslužni program za postavljanje BIOS-a?

Uslužni program za postavljanje BIOS-a je softver na ROM-u. Njime se prenose osnovne informacije o računalu i pružaju mogućnosti za postavljanje uređaja za pokretanje sustava, sigurnosti, načina hardvera i ostale postavke.

Kako se pokreće uslužni program za postavljanje BIOS-a?

Da biste pokrenuli uslužni program za postavljanje BIOS-a:

1 Isključite računalo. 2 Pritisnite gumb Novo i zatim odaberite BIOS Setup (Postavljanje BIOS-a).

Kako mogu promijeniti način pokretanja sustava?

Dva su načina pokretanja sustava: UEFI i Legacy Support (Naslijeđeni). Da biste promijenili način pokretanja sustava, pokrenite uslužni program za postavljanje BIOS-a i postavite način pokretanja na

UEFI ili Legacy Support (Naslijeđeni) na izborniku pokretanja sustava.

Kada moram promijeniti način pokretanja sustava?

Zadani način pokretanja sustava za vaše računalo je UEFI način. Ako na računalo treba instalirati stariji operacijski sustav poput Windows, Linux ili Dos (odnosno bilo koji stariji od Windows 8), potrebno je promijeniti način pokretanja sustava na Legacy Support (Naslijeđeni). Naslijeđeni operacijski sustav, poput Windows, Linux ili Dos sustava, nije moguće instalirati ako ne promijenite način pokretanja sustava.

 Kako dobiti pomoć

Kako se obratiti centru za podršku korisnicima?

Vidi »Poglavlje 3. Traženje pomoći i servisa« u priručniku Lenovo Sigurnosne i opće informacije.

Page 27

Poglavlje 4. Otklanjanje poteškoća

Otklanjanje poteškoća - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Problemi sa zaslonom

Nakon uključivanja računala ništa se ne pojavljuje na zaslonu.

Kada uključim računalo, prikazuje se samo bijeli pokazivač na praznom zaslonu.

Zaslon se zatamni dok računalo radi.

Zaslon je nečitljiv ili izobličen.

• Ako je zaslon taman, provjerite:

- Adapter izmjenične struje priključen je na računalo, a kabel za napajanje je uključen u ispravnu električnu utičnicu.

- Računalo je uključeno. (Ponovno pritisnite gumb za uključivanje da biste to potvrdili.)

- Ako se koristite adapterom izmjenične struje ili baterijom, a

pokazivač stanja baterije je uključen, pritisnite F12 ( ) da biste posvijetlili zaslon.

• Ako je sve gore navedeno točno, a zaslon je i dalje taman, računalo

treba servisirati.

• Vratite sigurnosne kopije datoteka u okruženje sustava Windows ili

cijeli sadržaj tvrdog diska vratite u tvorničko stanje pomoću sustava Lenovo OneKey Recovery System. Ako je na zaslonu i dalje prikazan samo pokazivač, servisirajte računalo.

• Omogućen je čuvar zaslona ili upravljanje napajanjem. Učinite

jedno od navedenog da biste prekinuli čuvara zaslona ili prekinuli stanje mirovanja:

- Dodirnite dodirnu površinu.

- Pritisnite bilo koju tipku na tipkovnici.

- Pritisnite gumb za uključivanje.

- Pritisnite F9 ( ) da biste provjerili je li isključeno pozadinsko svjetlo LCD zaslona.

- Ako je problem i dalje prisutan, slijedite upute za rješavanje sljedećeg problema »Zaslon je nečitljiv ili izobličen.«

• Provjerite sljedeće:

- Je li upravljački program uređaja zaslona pravilno instaliran.

- Jesu li razlučivost zaslona i kvaliteta boje pravilno postavljeni.

- Je li vrsta zaslona ispravna.

Na zaslonu se prikazuju neispravni znakovi.

• Jesu li operacijski sustav ili programi ispravno instalirani? Ako su

ispravno instalirani i konfigurirani, računalo treba servisirati.

Page 28

Poglavlje 4. Otklanjanje poteškoća

Problemi s lozinkom BIOS-a

Zaboravljena lozinka. • Ako ste zaboravili svoju korisničku lozinku, trebate se obratiti

administratoru sustava da vam poništi korisničku lozinku.

• Ako ste zaboravili lozinku pogona tvrdog diska, ovlašteni serviser

tvrtke Lenovo ne može poništiti vašu lozinku niti obnoviti podatke s tvrdog diska. Potrebno je odnijeti računalo ovlaštenom serviseru tvrtke Lenovo ili trgovačkom predstavniku i zamijeniti tvrdi disk. Bit će potreban račun, a bit će naplaćeni troškovi dijelova i servisa.

• Ako zaboravite administratorsku lozinku, ovlašteni serviser tvrtke

Lenovo neće moći ponovo postaviti lozinku. Potrebno je odnijeti računalo ovlaštenom serviseru tvrtke Lenovo ili trgovačkom predstavniku i zamijeniti matičnu ploču. Bit će potreban račun, a bit će naplaćeni troškovi dijelova i servisa.

Problemi sa stanjem mirovanja

Pojavljuje se poruka o vrlo slaboj bateriji i računalo se odmah isključuje.

Računalo ulazi u stanje mirovanja odmah nakon samoispitivanja tijekom uključivanja (POST).

Napomena: Ako je baterija napunjena, a temperatura u prihvatljivom rasponu, računalo treba servisirati.

Računalo ne prekida stanje mirovanja i ne radi.

• Baterija postaje slaba. Na računalo priključite adapter izmjenične

struje ili zamijenite baterijski paket novim, potpuno napunjenim.

• Provjerite sljedeće:

- Baterija je napunjena.

- Radna temperatura je u prihvatljivom rasponu temperatura. Vidi »Poglavlje 2. Informacije o upotrebi i održavanju« u priručniku Lenovo Sigurnosne i opće informacije.

• Ako je računalo u stanju mirovanja, priključite adapter izmjenične

struje na računalo i pritisnite bilo koju tipku ili gumb za uključivanje.

• Ako se sustav još uvijek ne vraća iz stanja mirovanja, prestao je

reagirati i ne možete isključiti računalo, ponovno pokrenite računalo. Moguć je gubitak podataka koji nisu spremljeni. Da biste ponovno pokrenuli računalo, pritisnite i držite gumb za uključivanje četiri ili više sekundi. Ako se računalo i dalje ne pokreće, izvadite adapter izmjenične struje.

Page 29

Problemi sa zvukom

Poglavlje 4. Otklanjanje poteškoća

Iz zvučnika se ne čuje nikakav zvuk, čak i kad je zvuk pojačan.

• Provjerite sljedeće:

- Funkcija utišavanja je isključena.

- Ne koristi se kombinirani audio priključak.

- Kao uređaj za reprodukciju odabrani su zvučnici.

Problemi s baterijskim paketom

Računalo se isključuje prije nego što pokazivač stanja baterije pokaže da je baterija prazna.

-iliRačunalo radi i nakon što pokazivač stanja baterije pokaže da je baterija prazna.

Računalo ne radi iako je baterijski komplet potpuno napunjen.

• Poništite mjerač baterije programom Lenovo Energy Management

(Upravljanje napajanjem za Lenovo). Ako se problem nastavi, umetnite novu bateriju.

• Možda je aktivan štitnik za stabilizaciju u baterijskom kompletu.

Isključite računalo na jednu minutu da biste poništili štitnik, zatim ponovno uključite računalo.

Problemi s pogonom tvrdog diska

Priključeni pogon tvrdog diska ne radi.

• Provjerite je li pogon tvrdog diska pravilno uključen u izbornik

Boot (Pokretanje) u uslužnom programu za postavljanje BIOS-a.

Poteškoće u radu OneKey Recovery System

Sigurnosno kopiranje nije moguće.

• Provjerite koristite li Windows operativni sustav.

• Nema dovoljno prostora za pohranu sigurnosnih kopija podataka.

Morate osloboditi više prostora na tvrdom disku na particiji za sigurnosne kopije.

Vraćanje particije sustava na tvorničke postavke nije bilo uspješno.

• Preinačena je particija sustava, primjerice veličina particije ili

kapacitet C pogona.

Page 30

Poglavlje 4. Otklanjanje poteškoća

Ostali problemi

Računalo ne reagira. • Da biste isključili računalo, pritisnite i najmanje četiri sekunde

držite gumb za uključivanje. Ako računalo i dalje ne reagira, izvadite adapter izmjenične struje.

• Vaše računalo može se zaključati nakon ulaska u stanje mirovanja

tijekom komunikacije. Onemogućite mjerač vremena mirovanja kad radite na mreži.

Računalo se ne pokreće s uređaja koji ste odabrali.

Priključeni vanjski uređaj ne radi.

• Pogledajte izbornik Boot (Pokretanje) sustava u uslužnom

programu za postavljanje BIOS-a. Provjerite je li u uslužnom programu za postavljanje BIOS-a postavljen uređaj kojeg ste odabrali za pokretanje računala.

• Provjerite je li uređaj s kojeg se računalo pokreće omogućen.

Provjerite je li uređaj pravilno uključen u izbornik Boot (Pokretanje) u uslužnom programu za postavljanje BIOS-a.

• Dok je računalo isključeno, pritisnite gumb Novo da biste odabrali

uređaj s kojeg želite pokrenuti računalo.

• Ne priključujte niti isključujte kabele vanjskih uređaja, osim USB-

a, dok je računalo uključeno. U suprotnom biste mogli oštetiti računalo.

• Tijekom uporabe vanjskih uređaja koji troše puno električne

energije poput vanjskog pogona USB optičkog diska, koristite strujni adapter vanjskog uređaja. U suprotnome neće biti moguće prepoznavanje uređaja, a moguće je i isključivanje sustava.

Page 31

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Napomene:

• Usluga korisnički zamjenjivih jedinica (CRU) vrijedi samo u određenim zemljama.

• Prije zamjene bilo kojeg uređaja, uvjerite se da je baterijski paket uklonjen.

Zamjena baterijskog paketa - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Napomena: Koristite samo baterijski paket tvrtke Lenovo. Ostali baterijski paketi mogu se zapaliti ili eksplodirati.

Postupak zamjene baterijskog paketa je sljedeći:

1 Isključite računalo. Odvojite adapter izmjenične struje i sve kabele od računala. 2 Zatvorite zaslon računala i okrenite računalo na drugu stranu.

3 Otključajte ručni zasun baterijskog kompleta . Gurnite zaponac s oprugom u otključani položaj da

biste izvadili bateriju . Podignite unutarnji rub baterije zakrenuvši je na vanjskom rubu . Pažljivo podignite bateriju u prikazanom smjeru i izvadite je .

4 Umetnite potpuno napunjen baterijski komplet. 5 Kližite ručni zasun baterijskog paketa na zaključani položaj. 6 Ponovno okrenite računalo. 7 Priključite adapter izmjenične struje i sve kabele na računalo.

Page 32

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Zamjena pogona tvrdog diska - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Memorijski prostor računala moguće je povećati zamjenom pogona tvrdog diska većim. Novi pogon tvrdog diska možete nabaviti kod prodavača ili trgovačkog predstavnika tvrtke Lenovo.

Napomene:

• Zamijenite pogon tvrdog diska samo ako nadograđujete ili nakon popravka. Priključnice i prostor pogona tvrdog

diska nisu namijenjene čestim zamjenama ili izmjenama pogona.

• S dodatnim pogonom tvrdog diska nije uključena unaprijed instalirana programska podrška.

Rukovanje pogonom tvrdog diska

• Pazite kako ne biste ispustili pogon ili ga izložili bilo kakvim šokovima. Stavite pogon na meki

materijal, primjerice meku tkaninu, koja će upiti fizičke utjecaje.

• Ne primjenjujte silu na poklopac pogona.

• Ne dodirujte priključnicu.

Pogon je izuzetno osjetljiv. Nepravilno rukovanje može uzrokovati oštećenja i trajni gubitak podataka pohranjenih na tvrdom disku. Prije uklanjanja pogona tvrdog diska, načinite sigurnosnu kopiju svih podataka sadržanih na tvrdom disku i tada isključite računalo. Nikad ne uklanjajte pogon dok sustav radi ili je u stanju mirovanja.

Page 33

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Postupak zamjene pogona tvrdog diska je sljedeći:

1 Isključite računalo. Odvojite adapter izmjenične struje i sve kabele od računala. 2 Zatvorite zaslon računala i okrenite računalo na drugu stranu. 3 Uklonite baterijski paket. Za pojedinosti pogledajte odjeljak »Zamjena baterijskog paketa« na

stranici 25.

4 Uklonite poklopac odjeljka za Optički pogon/Pogon tvrdog diska/Memoriju/Procesor/utor za Mini

PCI Express karticu.

a. Skinite vijke koji učvršćuju poklopac odjeljka .

b. Uklonite poklopac odjeljka .

Page 34

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

5 Uklonite vijke za učvršćenje okvira .

6 Izvucite zubac pogona tvrdog diska u smjeru prikazanom strelicom .

Page 35

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

7 Izvadite pogon tvrdog diska u metalnom okviru .

8 Uklonite vijke i odvojite metalni okvir s pogona tvrdog diska. 9 Postavite metalni okvir na novi pogon tvrdog diska i zategnite vijke. 0 Pažljivo stavite pogon tvrdog diska u prostor za pogon tvrdog diska tako da je zubac okrenut prema

gore, a priključnice su usmjerene jedna prema drugoj, zatim ga čvrsto gurnite na mjesto.

A Ponovno stavite vijke za učvršćenje okvira. B Nakon poravnanja kopči za učvršćivanje s odgovarajućim utorima, ponovno postavite poklopac

odjeljka.

C Ponovno postavite i zategnite vijke. D Ponovno postavite baterijski paket. E Ponovno okrenite računalo. F Priključite adapter izmjenične struje i sve kabele na računalo.

Page 36

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Zamjena memorije - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Memorijski prostor računala moguće je povećati ugradnjom sinkrone dinamičke memorije s izravnim pristupom s dvostrukom brzinom podataka vrste tri (DDR3 SDRAM) - koja je dostupna kao opcija - u memorijski utor vašeg računala. Postoje DDR3 SDRAM-ovi različitih kapaciteta.

Napomena: Koristite isključivo vrste memorija koje vaše računalo podržava. Ako nepravilno ugradite dodatnu

memoriju ili ugradite vrstu memorije koju računalo ne podržava, nakon pokretanja računala oglasit će se zvučni signal upozorenja.

Da biste zamijenili DDR3 SDRAM memoriju, učinite sljedeće:

1 Dodirnite metalni stol ili uzemljeni metalni predmet da biste umanjili statički elektricitet vašeg tijela

koji može oštetiti DDR3 SDRAM. Ne dodirujte kontakti rub DDR3 SDRAM-a.

2 Isključite računalo. Odvojite adapter izmjenične struje i sve kabele od računala. 3 Zatvorite zaslon računala i okrenite računalo na drugu stranu. 4 Uklonite baterijski paket. Za pojedinosti pogledajte odjeljak »Zamjena baterijskog paketa« na

stranici 25.

5 Uklonite poklopac odjeljka za Optički pogon/Pogon tvrdog diska/Memoriju/Procesor/utor za Mini

PCI Express karticu.

a. Skinite vijke koji učvršćuju poklopac odjeljka .

b. Uklonite poklopac odjeljka .

Page 37

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Izvadite DDR3 SDRAM pritiskom na oba rubna zasuna utora za memoriju istodobno. Stari DDR3

SDRAM sačuvajte za moguću kasniju uporabu.

7 Poravnajte zubac DDR3 SDRAM-a s produžetkom prostora za memoriju i lagano umetnite DDR3

SDRAM u utor pod kutom od 30-45°.

8 Gurnite DDR3 SDRAM prema unutrašnjosti utora za memoriju sve dok zasuni na oba kraja utora

nisu gurnuti u zatvoreni položaj.

9 Nakon poravnanja kopči za učvršćivanje s odgovarajućim utorima, ponovno postavite poklopac

odjeljka.

0 Ponovno postavite i zategnite vijke. A Ponovno postavite baterijski paket. B Ponovno okrenite računalo. C Priključite adapter izmjenične struje i sve kabele na računalo.

Kako biste se uvjerili da je DDR3 SDRAM pravilno postavljen, učinite sljedeće:

1 Isključite računalo. 2 Pritisnite gumb Novo i zatim odaberite BIOS Setup (Postavljanje BIOS-a). Prikazuje se zaslon

programa za postavljanje BIOS-a. Stavka Memorija sustava prikazuje ukupnu količinu memorije ugrađene u računalo.

Page 38

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Zamjena termičkog ventilatora - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Postupak zamjene termičkog ventilatora je sljedeći:

stranici 25.

4 Uklonite poklopac odjeljka za Optički pogon/Pogon tvrdog diska/Memoriju/Procesor/utor za Mini

PCI Express karticu. a. Skinite vijke koji učvršćuju poklopac odjeljka .

b. Uklonite poklopac odjeljka .

5 Odvojite priključnicu termičkog ventilatora u smjeru prikazanom strelicom . Skinite vijke koji

učvršćuju termički ventilator .

Napomena: Pazite da ne biste oštetili priključnicu termičkog ventilatora.

Page 39

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Izvadite termički ventilator .

7 Ugradite novi termički ventilator i ponovno spojite priključnicu termičkog ventilatora. Provjerite je li

priključnica čvrsto priključena.

8 Ponovno postavite i zategnite vijke. 9 Ponovno postavite poklopac odjeljka i zategnite vijke. 0 Ponovno postavite baterijski paket. A Ponovno okrenite računalo. B Priključite adapter izmjenične struje i sve kabele na računalo.

Page 40

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Zamjena tipkovnice - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Postupak zamjene tipkovnice je sljedeći:

stranici 25.

4 Uklonite poklopac odjeljka za Optički pogon/Pogon tvrdog diska/Memoriju/Procesor/utor za Mini

PCI Express karticu.

a. Skinite vijke koji učvršćuju poklopac odjeljka .

b. Uklonite poklopac odjeljka .

Page 41

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

5 Skinite vijke koji učvršćuju tipkovnicu .

6 Preokrenite računalo i zatim otvorite zaslon računalo. Opustite tipkovnicu prstima , a zatim je

lagano podignite.

Page 42

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

7 Odvojite priključnice u smjeru prikazanom strelicama i . Zatim skinite tipkovnicu.

8 Ponovno spojite priključnicu tipkovnice i ugradite novu tipkovnicu. Lagano gurnite unutra

tipkovnicu dok se pravilno ne smjesti uz glasni klik.

Napomena: Provjerite je li priključnica tipkovnice čvrsto priključena.

9 Zatvorite zaslon računala i okrenite računalo na drugu stranu. 0 Ponovno postavite i zategnite vijke. A Ponovno postavite poklopac odjeljka i zategnite vijke. B Ponovno postavite baterijski paket. C Ponovno okrenite računalo. D Priključite adapter izmjenične struje i sve kabele na računalo.

Page 43

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Uklanjanje pogona optičkog diska - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Postupak zamjene pogona optičkog diska je slijedeći:

stranici 25.

4 Uklonite poklopac odjeljka za Optički pogon/Pogon tvrdog diska/Memoriju/Procesor/utor za Mini

PCI Express karticu.

a. Skinite vijke koji učvršćuju poklopac odjeljka .

b. Uklonite poklopac odjeljka .

Page 44

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

5 Uklonite vijak prikazan slikom .

6 Lagano izvucite pogon optičkog diska .

Page 45

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Sljedeća tablica navodi korisnički zamjenjive jedinice (CRU) za računalo i gdje naći upute za zamjenu.

Vodič za sigurnost, jamstvo i

postavljanje

Adapter izmjenične struje O

Kabel za adapter izmjenične struje

Baterija O O

Donji otvor za pristup O

Pogon tvrdog diska O

Memorija O

Termički ventilator O

Tipkovnica O

Optički pogon O

Korisnički priručnik

Page 46

Zaštitni znaci

Sljedeći nazivi su robne marke ili registrirane robne marke tvrtke Lenovo u Hrvatskoj, drugim državama ili oboje.

Lenovo OneKey

Microsoft i Windows su robne marke tvrtke Microsoft Corporation u Sjedinjenim Američkim Državama, drugim državama ili oboje.

Nazivi drugih tvrtki, proizvoda ili usluga mogu biti tuđi zaštitni znaci ili uslužni žigovi.

Page 47

hr-HR

Rev. AA00

Lenovo G70-35 User Guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Poglavlje 1. Upoznavanje računala

Poglavlje 2. Početak uporabe sustava Windows 8.1

Povezivanje s bežičnom mrežom

Poglavlje 3. Lenovo OneKey Recovery System

Poglavlje 4. Otklanjanje poteškoća

Dodatak A. Upute za korisnički zamjenjive jedinice (CRU)

Zaštitni znaci
