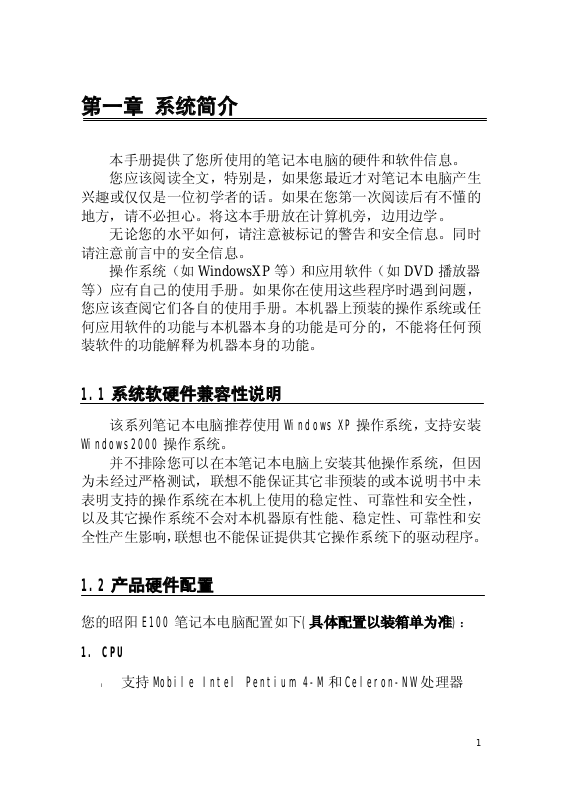

第一章 系统简介
本手册提供了您所使用的笔记本电脑的硬件和软件信息。
您应该阅读全文,特别是,如果您最近才对笔记本电脑产生
兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的
地方,请不必担心。将这本手册放在计算机旁,边用边学。
无论您的水平如何,请注意被标记的警告和安全信息。同时
请注意前言中的安全信息。
操作系统(如 WindowsXP 等)和应用软件(如 DVD 播放器
等)应有自己 的使用手册。如果你 在使用这些程序时遇到问题,
您应该查 阅它们各自 的使用手册。本机器上预装 的操作系统或任
何应用软件的功能与 本机器 本身 的功能 是可分 的,不能 将任 何预
装 软件的功能解释为 机器 本身 的功能 。
1.1 系统软硬件兼容性说明
该系 列 笔记本电脑 推荐使用 Windows XP 操作系统, 支持安 装
Windows2000 操作系统。
并不 排除您 可以在本笔记本电脑 上安 装其他操作系统,但因
为未经过严格测试, 联想不 能保证其它非预装的或本 说明书中 未
表明支持的操作系统在本机 上使用的 稳定性、可靠性和安全性,
以及其它操作系统不 会对本机器原有 性能、稳定性、可靠性和安
全 性产生 影响,联想也不 能保证 提供 其它 操作系统 下 的驱动程序。
1.2 产品硬件配置
您的昭阳 E100 笔记本电脑配置 如下(具体配置以装箱单为准):
1. CPU
l 支持 Mobile Intel Pentium 4-M 和 Celeron-NW 处理器
1
l µFCPGA 封装
l 256KB/512KB L2 Cache
2. Chipset
l 北桥(North Bridge):SiS 650
l 南桥(South Bridge):SiS 961
3. 内存
l 内置 128MB DDR-266 内存
l 1 个内存扩展槽(最 大支持 512MB)
4. 硬盘
l 2.5 英寸笔记本电脑专 用硬 盘
5. 声音系统
l 符合 AC97 标准
l 内置 2 个扬声 器
6. 显示系统
l 显示芯片:Ultra AGP Integrated in SiS650
l 显示内存:32MB
l LCD: 14.1” TFT XGA (1024 x 768)
7. 光驱
l 光驱:CD-ROM 或 DVD-ROM (可选 )
2
8. 调制解调器和网卡
l 内置 56K FAX/MODEM 调制解 调器
l 内置 10M/100M 网卡
9. 外置设备
l USB 软驱 (选配 )
l U 盘(选 配)
10.键盘
l 87 键 Windows 键盘
11.扩展接口
l 1 个直流电 源接口
l 4 个 USB 接口
l 1 个安全锁接口
l 1 个 15 针外接显示器 接口
l 1 个 S-Video 输出端口
l 1 个 LAN 接口( RJ-45)
l 1 个 Modem 接口( RJ-11)
l 1 个 Type II 型 PCMCIA 插槽
l 1 个内置麦克风
l 1 个麦克风输入端口
l 1 个音频输出端口
3
l 1 个线路输入端口
笔记本电脑重量尺寸:
l 重量:3.0Kg
l 尺寸:310mm x 277mm x 29→ 33mm
注意:重量根据不同的配置可能会有细微差别。
1.3 快速开始
如果您对笔记本电脑已 有所了解 ,下面将指导您第一次开机。
如果您对某 一过程还不清楚,请先查阅有 关章节。
1. 放置好昭阳 E100 笔记本电脑。
2. 去掉所有的包装 。
3. 将所有您需要的外设正确连接到它们 的端口。
4. 将 AC电源适配器的输出接头插入 昭阳 E100 笔记本电脑右侧 的
直流 电 源输入孔 中。
5. 将 AC 电源适配器的 输入接头线与一 个电 源插座相连。
6. 打开液晶显示器至 90 度。 (参见图 1.1)
7. 按电源按钮开机。
4
1.4 产品结构示意图
1.4.1 俯视图
图 1.1 俯视图
编号 名称 说明
Œ
•
彩色液晶显示
屏幕
充 电指示灯
用来呈现 计算机的影像画面(14.1寸 ,最 高
分 辨率:1024 x 768)。
亮绿灯表 示电 池为 充饱状态。
亮橙 灯表 示充电正在进行中。
闪红灯表 示电池电力不足。
闪橙灯表 示电池处于不 正常状态。
Ž
电 池指示灯
亮绿灯表 示计算机 正使用电 池电 源当中。
闪绿灯表 示使用电池电 源的计算机 正处于
待机状态。
5
•
电 源指示灯
亮绿灯表 示计算机 正使用外部 电源当 中。
•
‘
’
“
”
•
闪绿灯表 示使用 外部电源 的计算机正处 于
待机状态。
扬声 器 两 侧 各一 个 ,用于计算机 声音 的 输出 。
触控板 相 当于鼠标, 控制光标的移动 。 详细使用
信息 参见“2.6 触控板 的使用 ” 。
内置 麦克风 接 收外来 的 声音 并 输入 电脑。
滚动按钮 用 来在 屏幕的 工作 区上下 左右 移动。
键 盘 内 嵌数字键盘和12 个 功能 键 ,其中 部分功
能键通 过与[Fn]键组合, 可以实 现某 些功
能的快捷 应用,详细使 用信息参见“2.5 键
盘组 合键的定义和使用” 。
设备状态 指示
显示计算机设备目 前的状态。
灯
1
2
3
4
5
电 源按钮 开关 电 源 ,进入休眠或 唤醒;当 不能 正 常
光驱使用 指示灯。
硬 盘 使用 指示灯。
数字 键锁定指示灯 。
大写键锁 定指示灯。
键盘 锁定 指示灯。
关机时,可按住 电 源按钮保持4-5 秒实 现关
机。
6
1.4.2 正视图
图 1.2 正视图
编号 名称 说明
Œ
显示屏上盖
锁定或 打开显示屏。
开关
•
麦克风输入
用 来连接麦克风。
端口
Ž
7
音频输出端 用 来连接耳机、扬声器或 其它播 音设备。
口
•
线路输入端
口
1.4.3 左视图
用 来连接音响设 备、收 音 机或 音乐合成
器等音频输入设备 。
图 1.3 左视图
编号 名称 说明
Œ
外接显示器
用 来外接显示器 。
接口
•
Ž
•
S-Video 输出
端口
连接支持S-Video输入的电视 机或其它
显示设备。
LAN接口 用 来连接网络 连接线。
调制解 调器
用 来连接电话 线, 拨号上网。
接口
•
PC 卡插槽 可 连接 一个TYPE II型 PC 卡, 右侧 带有
送出按钮。
8
1.4.4 右视图
图 1.4 右视图
编号 名称 说明
Œ
光 驱 可以 插入光盘 ,用 来 读取资料、 播放 音
乐、 观赏影片等。
•
USB 接口 用 来连接 USB设备,例如U盘、USB外接软
驱、数码相机等。
Ž
直流 电源接
用来连接电源适配器 。
口
•
安全锁孔 用来连接钥匙式安全 锁。
备注: 利用安全锁孔 ,您 可以 使用标 准 的 钥匙式 安全锁来防范计
算机遭窃 。此类设 备可 在一般 的计算机用品店购得。
1.4.5 底视图
9
图 1.5 底视图
编号 名称 说明
Œ
•
Ž
•
电池槽 放置 电池组 ,为计算机提供内部电源。
硬盘槽盖板 内部 为计算机的专 用硬盘 。
内存槽 盖板 打开后 可以 安装 或拆卸 内存 。
CPU 盖板 内 部 为CPU。盖板上的 通 风口用 于通 风 散
热, 切勿被 物品遮挡。
第二章 操作您的笔记本电脑
2.1 电源适配器
10
电源适配器允许 输入交 流电压范围为: 100— 240V , 将 适 配器
一端接交 流 电源,另 一端接 笔记本电脑,当接通电 源时,无论笔
记本电脑是否处于开 机状态 ,电脑中的电池都会自动被充 电。
注意:在第一次使用这台笔记本电脑时,请先把电池完全放电后
再接上电源适 配器给 电池充 电,在使用电脑的同时即 可给
电池充 电。
请使用随机附带 的电源线和电源适配 器。若 电源线或 电源
适 配器损坏 ,请及时与维修部门联 系。
请勿 使用与原始型 号不同的电源线或电源适配 器,否则 可
能会对计算机造成损坏 。
2.2 使用电池
当 不使用外接 电 源 时,电脑将 启 用电 池为整 个 系统供电。 你
的笔记本电脑的电池充满 后,可 使用约 2~ 3 小 时。这一时间会 随
着 系统设备 的 耗 电 情况 及系统电源 管 理特性 的不同而变化 。
如果您的电脑长 时间未 使用,电池会由于 长期自 放电而 产生
电量损失甚 至耗 光 ,这是锂离子 电池的固 有特性 所致 ,属正常 现
象 。此 时应使用 外接 电 源 供电。 若 使用 外接电源 仍无法开机(充
电指示灯也不 亮 ), 表明 电池已经进 入自保护状态,这时请在关 机
状态 下外接电 源 充 电一 定 时间(2~ 4 个小 时) 激活电池 ,使电 池
可以正常充电后,再 开机使用。
如果您的电脑 长 时 间 不使用, 建议 您 拔下 电 池 ,将电 池单独
存放。
注意: 1. 在充电过程中请不要拔下外接电源。
2. 请勿随意使用非本机器专用的电池。
2.2.1 将电池初始化
如果您 发现 电 池 的 实际操作时间比预期 的时 间少 许 多,您可
以进行初 始化来去 除记忆效应 。初始化 是指 将电池充满 电后,把
电放 尽 , 并再次充 满 的 过程 。请 按 照 以下 步骤来 完 成一次初始化:
11
Ø 请确定 电脑处于关 机状态 ,然 后接上 外接电 源充 电。
Ø 充满电 之后 再开机。当 屏幕出现“Press F2 for SETUP”
时,按下[F2]开启 BIOS Setup Utility 程序,并让 电脑停
在该处 。
Ø 拔开电 源适 配器,让电脑持续开 着 , 直到 电 池没 电 而关 机
为止。
Ø 接上电 源适 配器将电 池 充满。
2.2.2 安装 /拆卸电池组
拆卸 电池组 (如 图 2.1 ) :
图2.1 拆卸电池组
1. 请确定 计算机在关 机状态且未接 上 电源适配器。
2. 小心 翻转计算机使其 底部 朝上。
3. 将电池 的锁定装置移 到
4. 将电池 的弹簧栓移 向
的位 置( Œ )。
处(• ),并在压着的同时,将
电池组拔 出 (Ž)
安装电池组:
