Lenovo D22-20 User Guide [zc]

Download
Lenovo
D22-20
⭞ᡭ᤽঍
产品编号
A20215FD0
66AD-KCS1-CB
66AD-K*C1-**
第一版 （2020 年 4 月）
© 版权所有 Lenovo 2020。 LENOVO 产品、数据、计算机软件、及服务基于专项资金开发，作为 48 C.F.R. 2.101 定义的商品销售给政府机构，并授
受限制的有限权利声明：如果产品、数据、计算机软件、或服务按照总务管理器 “GSA” 合约交付，则其使用、复制、或 公开须遵循在合约号 GS-35F-05925 中制定的限制。
目录
安全事项 .......................................................................................................................................... iii
一般安全原则........................................................................................................................................................................................ iii
第 1 章 开始使用 .............................................................. 1-1
物品清单............................................................................................................................................................................................... 1-1
使用注意事项....................................................................................................................................................................................... 1-2
产品概述............................................................................................................................................................................................... 1-3
调整类型 ......................................................................................................................................................................................... 1-3
倾斜 ................................................................................................................................................................................................. 1-3
监视器控制 ..................................................................................................................................................................................... 1-4
线缆锁槽 ......................................................................................................................................................................................... 1-4
设置监视器........................................................................................................................................................................................... 1-5
连接和打开监视器电源 ................................................................................................................................................................. 1-5
第 2 章 调整和使用显示器 ...................................................... 2-1
舒适和辅助功能................................................................................................................................................................................... 2-1
安排您的工作区域 ......................................................................................................................................................................... 2-1
放置显示器 ..................................................................................................................................................................................... 2-1
关于健康工作习惯的小技巧 ......................................................................................................................................................... 2-2
调整显示器图像 ...................................................................................................................................................................................2-3
使用直接访问控件 ......................................................................................................................................................................... 2-3
使用 On-Screen Display （OSD，屏幕显示）控件..................................................................................................................... 2-4
选择受支持的显示模式 ................................................................................................................................................................. 2-7
了解电源管理 .......................................................................................................................................................................................2-8
电源管理模式 ................................................................................................................................................................................. 2-9
保养显示器 .........................................................................................................................................................................................2-10
卸下监视器底座和支撑臂................................................................................................................................................................. 2-10
壁挂 （可选）..................................................................................................................................................................................... 2-10
第 3 章 参考信息 .............................................................. 3-1
显示器规格........................................................................................................................................................................................... 3-1
故障排除............................................................................................................................................................................................... 3-3
手动图像设置 ................................................................................................................................................................................. 3-4
手动安装显示器驱动程序 ............................................................................................................................................................. 3-5
在 Windows 7 系统中安装显示器驱动程序.............................................................. 3-5
在 Windows 10 系统中安装显示器驱动程序............................................................. 3-6
获得进一步帮助 .................................................................................... 3-6
附录 A. 服务和支持...................................................................................................................... A-1
注册您的选件...................................................................................................................................................................................... A-1
在线技术支持...................................................................................................................................................................................... A-1
电话技术支持...................................................................................................................................................................................... A-1
附录 B. 声明................................................................................................................................... B-1
回收信息.............................................................................................................................................................................................. B-2
商标...................................................................................................................................................................................................... B-2
电源线和电源适配器.......................................................................................................................................................................... B-3
目录 1

安全事项

一般安全原则

有关安全使用计算机方面的提示，请访问：
http://www.lenovo.com/safety
在安装本产品之前，请阅读 “ 安全事项 ”
危险
避免碰撞危险：
• 请勿卸下机盖。
• 请勿在未安装底座的情况下使用本产品。
• 请勿在雷暴天气条件下连接或断开本产品。
• 电源线插头必须连接到正确连线且接地的电源插座。
• 与本产品相连的任何设备也必须连接到正确连线且接地的电源插座。
• 断开监视器电源时，必须从电源插座上拔掉插头。电源插座应便于插拔电源线。
为了在使用、安装、维修、运输或存储设备时采取特殊预防措施以免发生危险，应准 备好必要的指导说明。
为减少触电危险，除非您有资格，否则请勿执行使用说明中未介绍的任何维修。
搬运：
• 如果监视器重量超过 18kg （39.68 磅），建议由两个人移动或抬起监视器。
iii

第 1 章 开始使用

HDMI
)
Europe
*)
Rest of world
*
Lenovo LimitedWarranty
本用户指南为用户提供详细的操作说明。如需快速概览说明，请参阅设置彩页了解简 要信息。

物品清单

本产品包装中应包括下列物品：
•
•
•
•
平板监视器 信息页 联想有限保证手册 （可选） 模拟线（供
VGA
使用
）
• HDMI
•
支撑臂
•
底座
螺丝刀
•
•
螺丝
x 2
•
电源线
线 （可选）
枚
第 1 章 1-1

使用注意事项

如要设置您的监视器，请参考下列图示。
注意：不要触摸监视器的屏幕区域。屏幕区域是玻璃制品，容易因摩擦或按压而损坏。
1. 将监视器屏幕向下放在一个软的平面上。
2. 用螺丝刀拧紧支架上的螺丝并将支架牢固地固定到显示器上。
3. 将底座插入显示器，直至其卡扣到位。
注意：要安装 VESA 装配件，请参阅第 2-10 页的 “ 壁挂 （可选） ”。
第 1 章 1-2

产品概述

本节介绍如何调整监视器位置、设置用户控件、以及使用线缆锁槽。

调整类型

倾斜
请参见下图了解倾斜度范围的示例。
第 1 章 1-3

监视器控制

通过面板框架上的按键控制可以使用不同功能。
有关如何利用这些按键控制的信息，请参阅第 2-3 页的 “ 调整显示器图像 ”。

线缆锁槽

监视器的后面配一个线缆锁槽。
第 1 章 1-4

设置监视器

连接和打开监视器电源

本节介绍如何设置显示器。
注意： 在执行此过程之前，请务必阅读第 iii 页的安全信息。
1. 关闭计算机以及所有连接设备的电源，然后拔掉计算机电源线。
2. 按下图所示连接线缆。
3. 对于采用模拟线缆连接的计算机。
第 1 章 1-5
4. 对于采用 HDMI 连接的计算机。
注意：Lenovo 建议需要使用其显示器上的 HDMI 输入的用户购买 "Lenovo HDMI 至 HDMI 线缆 OB47070"
www.lenovo.com/support/monitor accessories
HDMI
HDMI
5. 连接扬声器的音频线和显示器的音频插孔以传输来自 HDMI 的音频源。 注意： 音频输出为 HDMI 模式。
第 1 章 1-6

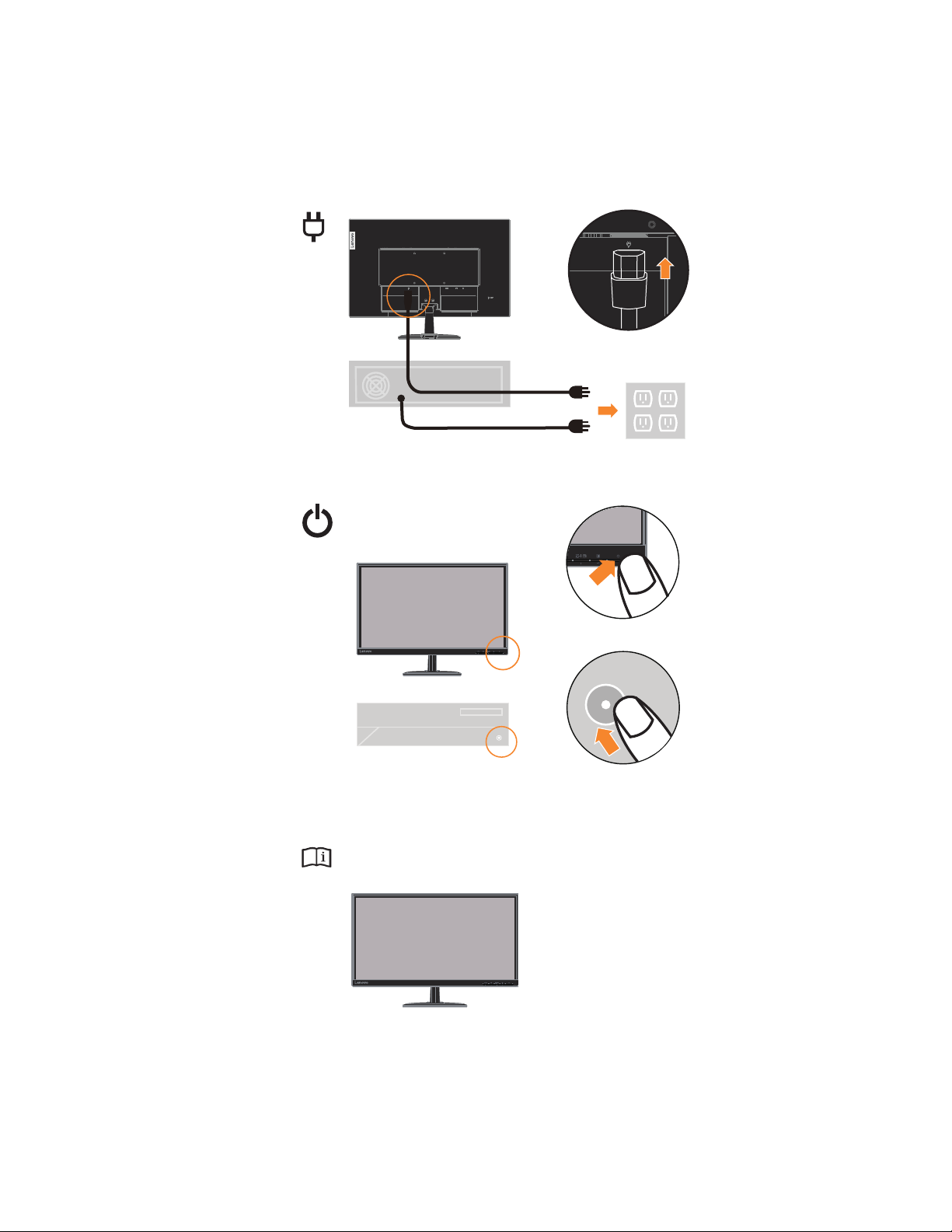

6. 将电源线插接到显示器，然后将显示器电源线和计算机线插接到接地电源插座。
注意： 此设备必须使用取得认证的电源线。应考虑相关国家 （地区）的安装和 / 或设备管理规定。使用的取得认证的电源线不应轻于 IEC 60227 规定的普通聚氯乙 烯软线 （标明 H05VV-F 3G 0.75mm 用 IEC 60245 规定的合成橡胶软线 （标明 H05RR-F 3G 0.75mm
2
或 H05VVH2-F2 3G 0.75mm2）。此外，应使
2
）。
7. 打开监视器和计算机的电源。
8. 当您安装显示器驱动程序时，应从联想网站 http://support.lenovo.com/docs/D22_20
下载对应您的显示器型号的驱动程序。 要安装驱动程序，请参阅 “ 第 3-5 页的 “ 手动安装显示器驱动程序 ”” 部分。
第 1 章 1-7

第 2 章 调整和使用显示器

本节介绍如何调整和使用此显示器。

舒适和辅助功能

良好的人体工程学设计对于舒适地使用个人计算机非常重要。应根据您的个人需要和 从事的工作类型，合理安排您的工作场所和使用的设备。此外，健康的工作习惯也能 帮助您在使用计算机时实现最佳效率和舒适程度。有关这些主题的详细信息，请访问 Healthy Computing Web ( 健康计算网站 )：http://www.lenovo.com/healthycomputing/.

安排您的工作区域

使用高度适宜的工作台面和足够的工作区域以便您舒适地工作。
根据您使用资料和设备的方式，合理安排您的工作区域。将常用的资料整齐有序地放 在工作区域中，将频繁使用的物品 ( 如计算机鼠标或电话 ) 放在便于操作的位置。
设备的放置和设置对工作姿势非常重要。以下主题介绍如何优化设备设置以实现和保 持良好的工作姿势。

放置显示器

为舒适地观看显示器，在放置和调整计算机显示器时应考虑下列因素：
• 眼睛和显示器屏幕之间建议的观看距离是 1.5 x 屏幕对角线。在狭小的办公室符合
• 显示器高度：放置显示器时，使您头部和颈部处于自然舒适 ( 垂直或竖立 ) 的位
• 倾斜：调整显示器倾斜度可以优化屏幕内容的外观，使您的头部和颈部保持最佳姿
• 常规位置：放置显示器时，避免头顶灯光或附近窗户在屏幕上造成眩光或反射。
此要求距离的解决方案包括：使桌子与墙壁或隔板保持一定距离以便给显示器留出 空间，使用平板或较小的显示屏并使显示器处于桌子边角，或将键盘放到一个可调 的抽屉板中打造更深的工作台面。
置。如果您的显示器不能调整高度，可以在显示器底座下面垫上书籍或其它坚固物 品，以实现所需的高度。一般原则是在舒适就座的情况下，使显示器屏幕顶部与视 线平齐或略低。但是，务必要优化显示器高度，以便在眼睛肌肉处于放松状态的情 况下，眼睛和显示器中央位置之间的相对位置能为您提供适宜的视觉距离和舒适的 观看体验。
势。
第 2 章 2-1
下面是关于舒适观看显示器的一些其它技巧：
• 根据您从事的工作类型使用充足的照明。
• 使用显示器亮度、对比度控件 ( 如果有 ) 优化屏幕上的图像，以满足您的视觉需
要。
• 保持显示器屏幕清洁，以便您能看清屏幕内容。
长时间专注的视觉活动容易使眼睛疲劳。务必定期从显示器屏幕移开，注视远处的景 物，以使眼部肌肉放松。如果您对眼睛疲劳或视觉不舒适有任何疑问，请咨询视力保 健专家以听取建议。

关于健康工作习惯的小技巧

下面摘要介绍一些重要因素，它们对于您在使用计算机时保持舒适和效率非常有用。
• 良好的姿势源自设备放置：工作区域的布局和计算机设备的放置对于您在使用计算 机时的姿势有很大影响。务必按照第 2-1 页的 “ 安排您的工作区域 ” 中列出的提示
优化设备的位置和方向，以便您保持舒适的姿势和效率。此外，务必使用计算机组 件和办公家具的调整功能以满足您的需要，并随着时间推移和需要变化不断调整。
• 略微改变姿势有助于保持舒适：坐在计算机前工作的时间越长，注意工作姿势也变 得越重要。避免长时间保持一个姿势。定期略微改变姿势有助于防止可能产生的不 舒适。利用办公家具或设备提供的调整功能适应姿势的改变。
• 定期短暂休息有助于确保健康计算：由于计算工作主要是静态活动，因此在工作期 间短暂休息尤其重要。定期地在工作区域中站立、伸展四肢、走动或喝饮料，或者 以其它方式短暂休息而不使用计算机。在工作期间短暂休息可以使身体姿势发生变 化，从而有助于您在工作时保持舒适和富有效率。
第 2 章 2-2

调整显示器图像

使用直接访问控件

1
2
本节介绍用于调整显示器图像的控制功能。
当没有显示 On Screen Display （OSD，屏幕显示）时，可以使用直接访问控件。
图标 控件 说明
切换视频输入源
Input Source （输入源）
在 OSD 模式下返回上 一级
DDC-CI
Exit （退出） 退出并退回上一级
Auto Adjustment
（自动调整）
Increase （增加）
Brightness （亮度） 直接访问亮度调整
按住 10 秒可启用或禁用 DDC-CI 功能
屏幕优化 （大小、 位置 、相位和时钟）（仅限模拟 [VGA] 源）。
按下可移到菜单中的上一个项目。
按下可增加调整栏上的当前值。
按住 3 秒钟可以启用低蓝光
Enable Low Blue Light
（启用低蓝光）
3
按住 3 秒钟可以禁用低蓝光
Disable Low Blue Light
（禁用低蓝光）
按下可移到菜单中的下一个项目。
Decrease （减小）
按下可减小调整栏上的当前值。
访问 OSD 菜单
Menu （菜单）
4
Enter （进入）
按下确认选择
按住 10 秒将锁定菜单 / 解锁菜单
按下进入主菜单上的下一级 / 子菜单状态或进入调 整栏上的上一级
第 2 章 2-3

使用 On-Screen Display （OSD，屏幕显示）控件

1920 x1080
D22-20
DCR
Brightness
75
Contrast
75
Display Mode
Scaling Mode
Input Signal: VGA
要调整设置， 可以通过 OSD 查看用户控制。
使用控件：
1. 按 打开 OSD 主菜单。
2. 使用 或 在图标间移动。选择一个图标，然后按 可以访问其 功能。如果有
子菜单，可以使用 或 在选项间移动，然后按 选择该功能。使用 或 进 行调整，然后按 保存。
3. 按 依次退出子菜单，然后退出 OSD。
4. 按住 10 秒钟可以锁定 OSD。这样，可以防止意外调整 OSD。按住 10 秒钟可 以解锁 OSD，以便调整 OSD。
5. 默认情况下启用 DDC/CI。使用 OSD Exit （退出）键， 按住 10 秒可禁用 / 启用 DDC/CI 功能。信息 “DDC/CI disable （DDC/CI 禁用） ” 显示在屏幕上。
第 2 章 2-4
表
2-1. OSD 功能
主菜单上的
OSD 图标
子菜单 说明 控件和调整
Brightness （亮度）
Contrast （对比度）
DCR
Display Mode
（显示模式）
Scaling Mode
（缩放模式）
Automatic （自动设定）
Clock （时钟）
Phase （相位）
Horizontal Position
（水平位置）
Preset mode
（预置模式）
Custom （自定义） •Red（红）：提高或降低图像中 “ 红色 ” 的饱和
Low Blue Light
（低蓝光）
VGA
HDMI
调整屏幕整体亮度。
调整亮色和暗色区域之间的差异程度。
启用动态对比度。
•Off（关闭）
•On（打开）
Standard （标准） /Game （游戏） /Web （网络） / Movie （电影） /Picture （图片）
选择缩放图像的类型。
•Original AR（原始屏幕比例）：与输入信号的屏 幕比例相同。
•Full Screen（全屏）：将图像扩展至整个屏幕。
优化图像 （大小、位置、相位和时钟）。
调整一次水平扫描能够扫描的像素数量。
调整像素时钟信号的相位。
左右移动图像。
调整红色、绿色和蓝色的强度。
•Bluish（冷色温）
•Neutral（标准色温）
• Reddish （暖色温）
•sRGB
度。
•Green（绿）：提高或降低图像中 “ 绿色 ” 的饱 和度。
•Blue（蓝）：提高或降低图像中 “ 蓝色 ” 的饱和 度。
•On（打开）
•Off（关闭）
使用 VGA 时，在 OSD
使用 HDMI 时，在 OSD 控件中选择数字。
控件中选择数字。
所有输入端口
仅适用于 VGA 输入
（模拟）
所有输入端口
第 2 章 2-5
表
2-1. OSD 功能
主菜单上的
OSD 图标
Transparency （透明度）
* 显示快速移动的视频图形时，使用极致模式 （响应时间），有可能降低显示质量。
用户应检查极致模式 （响应时间），以确认其是否与要配合使用的应用程序兼容。
* 低蓝光模式减少蓝灯内容。
子菜单 说明 控件和调整
Information （信息） 显示星号名称、刷新率和产品详细信息。
此屏幕中的设置不能更改。
Language （语言） 改变菜单语言。
所选的语言只影响 OSD 的语言。它不影响计算机上 运行的任何软件。
Menu Horizontal
（菜单水平）
Menu Vertical
（菜单垂直）
OSD Timeout
（OSD 超时）
Reset All Settings
（恢复出厂设置）
左右移动 OSD。
上下移动 OSD。
0/20/40/60/80/100
设置没有执行操作时，OSD 显示的持续时间 ()。
•Cancel（取消）
•Factory Reset（恢复出厂设置）
将显示器恢复至初始设置。
所有输入端口
第 2 章 2-6

选择受支持的显示模式

监视器使用的显示模式由计算机控制。因此，应参考计算机的文档以了解如何更改显 示模式。
当显示模式更改时，图像大小、位置和形状可能会更改。这是正常的，可以使用自动 图像设置和图像控制对图像进行重新调整。
CRT 显示器需要高刷新率才能尽量减少闪烁现象， LCD 或平板技术与其不同，它本身 不存在闪烁现象。
注意：如果您的系统以前使用的是 CRT 显示器而现在配置的显示模式超出此显示器的 范围，可能需要暂时重新连接 CRT 显示器以重新配置系统，最好设成 1920 x 1080 @ 60 Hz，这是常用显示模式。
下面所示的显示模式已在工厂进行优化。
表
2-2. 厂商设置的显示模式
时序 刷新率 (Hz)
PAL VGA 50 Hz
720x400 70 Hz
640x480 60 Hz
640x480 72 Hz
640x480 75 Hz
800x600 60 Hz
800x600 72 Hz
800x600 75 Hz
1024x768 60 Hz
1024x768 70 Hz
1024x768 75 Hz
1280x1024 60 Hz
1280x1024 72 Hz
1280x1024 75 Hz
1366x768 60 Hz
1280x800 60 Hz
1440x900 60 Hz
1600x900 60 Hz
1680x1050 60 Hz
1920x1080 60 Hz
1920x1080
75 Hz （仅适用于 HDMI 输入）
第 2 章 2-7

了解电源管理

当计算机检测到在用户定义的时间间隔内没有使用鼠标或键盘时，将激活电源管理功 能。共有如下表所述的几种状态。
为实现最佳性能，最好在每天工作结束后关闭显示器，或者当一天之中有较长一段时 间不使用时也能关闭显示器。
表
2-3. 电源指示灯
状态 电源指示灯 屏幕 恢复操作
打开 白色 Normal （正常）
按任意键或移动鼠标
待机 / 挂起 黄色 空白
关闭 关闭 空白
在图像重新显示之前可能会有一点延 迟。
注意： 当没有图像输出到显示器时， 也会进入待机状态。
按电源按钮
在图像重新显示之前可能会有一点延 迟。
第 2 章 2-8

电源管理模式

VESA 模式 水平同步 垂直同步 视频 电源指示灯 功耗
正常操作 活动 活动 活动 白色
活动 - 关模式 不活动 不活动 关闭 黄色 小于 0.5W
关闭
* 最大亮度的最大功耗。
本文档仅供参考，反映的是实验室性能。根据您的订购的软件、组件和外设您的产品 性能会有不同，并且应没有责任来更新此类信息。相应地，客户不应依靠此信息来对 于电子容错或类似项目进行决策。对于准确性或完整性我们不做任何明示或默示保证。
---
16 W （最大） * 14 W （典型）
关闭 小于 0.3W
第 2 章 2-9

保养显示器

在对显示器执行任何维护工作之前，请务必关闭显示器的电源。
不要：
• 让水或液体洒落到显示器上。
• 使用溶剂或研磨物质。
• 使用易燃性清洁物品清洁显示器或任何其它电子设备。
• 用尖利或研磨性物品接触显示器的屏幕区域。此类接触可能对屏幕造成永久性损
坏。
• 使用包含防静电溶液或类似添加物的任何清洁剂。否则可能会损坏屏幕区域的涂 层。
务必：
• 将软布在水中略微蘸湿后，轻轻擦拭机壳和屏幕。
• 使用湿布和少许柔性清洁剂去除指印和油污。

卸下监视器底座和支撑臂

步骤 1：将显示器放置于平坦表面上。

壁挂 （可选）

步骤 2：从监视器上拆开底座和支架前，卸下支架上的螺丝。
参阅底座装配件随附的使用说明。如要将 LCD 显示屏从桌面安装转换为壁挂安装，请 执行下列步骤：
步骤 1：确认电源按钮处于关闭状态，拔掉电源线。
步骤 2：将 LCD 显示屏正面朝下放在毛巾或毯子上。
步骤 3：从监视器上卸下监视器底座和支架，请参阅第 2-10 页的 “ 卸下监视器底座和
支撑臂 ”。
第 2 章 2-10
步骤 4：安装 VESA 兼容壁挂件的装配架 （100mm x 100mm 距离）， VESA 装配螺丝
类型为 M4 x 10 mm。
VESA hole
步骤 5：按照壁挂件的使用说明，和将 LCD 显示屏安装到墙壁上。
只应使用 UL 列表中的最轻重量 / 负重的壁挂架：8kg。
第 2 章 2-11

第 3 章 参考信息

本节介绍显示器规格、手动安装显示器驱动程序的指导说明、故障排除信息、以及服 务信息。

显示器规格

表
3-1. 显示器规格 - 型号 D22-20
尺寸 厚度
高度
宽度
支撑臂 倾斜 范围：-5° ~ 22°
图像 可视图像尺寸
最大高度
最大宽度
像素间距
电源输入 电源电压
最大电源电流
功耗
注意：功耗值是指显 示器和电源两者的功 耗。
视频输入 （模拟） 接口
正常操作
待机 / 挂起
Off （关闭）
注意：无 USB/ 摄像头 / 外部扬声器
206.2 mm （8.12 英寸）
386.4 mm （15.21 英寸）
507.2 mm （19.97 英寸）
546.1 mm （21.5 英寸）
268.11 mm （10.56 英寸）
476.64 mm （18.77 英寸）
0.2482 mm （0.01 英寸）
100-240V AC
1.5A
<16W （最大）
<14W （典型）
<0.5W
<0.3W
VGA
输入信号
水平寻址能力
垂直寻址能力
时钟频率
HDMI
第 3 章 3-1
接口
输入信号
水平寻址能力
垂直寻址能力
时钟频率
模拟直接驱动， 75 欧姆 0.7V
1920 像素 （最大）
1080 线 （最大）
205 MHz
HDMI
VESA TMDS (Panel Link™)
1920 像素 （最大）
1080 线 （最大）
205 MHz
表
3-1. 显示器规格 - 型号 D22-20
通讯
支持的显示模式 水平频率
温度 工作时
湿度 工作时
VESA DDC/CI
垂直频率
自身分辨率
存储时
运输时
存储时
运输时
30 KHz - 83 KHz
50 Hz - 75 Hz
1920 x 1080 @ 60 Hz
0° 到 40° C （32° 到 104° F）
-20° 到 60° C （-4° 到 140° F）
-20° 到 60° C （-4° 到 140° F）
10% 到 80% （非凝露）
5% 到 95% （非凝露）
5% 到 95% （非凝露）
第 3 章 3-2

故障排除

如果在设置或使用显示器过程中遇到问题，您也许可以自己解决问题。在联系经销商 或 Lenovo 之前，请根据您遇到的问题尝试下面建议的操作。
表
3-2. 故障排除
问题 可能的原因 建议的操作 参考
屏幕上显示 “Out of Range （超出 范围） ”，电源指 示灯闪烁白色。
图像质量不佳。 视频信号线与显示器
显示器不支持系统设 置的显示模式。
或系统连接不良。
颜色设置可能不正确。 在 OSD 菜单中选择其它颜
如果是在更换旧显示器， 请重新连接它，然后将显 示模式调整至新显示器支 持的指定范围内。
如果使用的是 Windows 系 统，请以安全模式重新启 动系统，然后为计算机选 择受支持的显示模式。
如果这些选项不起作用， 请与支持中心联系。
确保信号线稳固地插入系 统和显示器。
色设置。
第 2-7 页的 “ 选择受 支持的显示模式 ”
第 1-5 页的 “ 连接和 打开监视器电源 ”
第 2-3 页的 “ 调整显 示器图像 ”
电源指示灯不亮， 不显示任何图像。
屏幕空白并且电 源指示灯显示黄 色。
电源指示灯显示 琥珀色，但不显 示任何图像。
一个或多个像素 变色。
未执行自动图像设置 功能。
• 显示器的电源开 关没有开启。
• 电源线松动或未 连接。
• 插座没电。
显示器处于待机 / 挂起 模式。
视频信号线松动或从 系统或显示器断开。
显示器亮度和对比度 处于最低设置。
这是 LCD 技术固有的 特性，不属于 LCD 缺 陷。
执行自动图像设置。 第 2-3 页的 “ 调整显
示器图像 ”
• 确保电源线连接良好。
• 确保插座有电。
• 打开显示器电源。
• 换一根电源线。
• 换一个电源插座。
• 按键盘上的任意键或
移动鼠标以便恢复操 作。
• 检查计算机上的电源 选项设置。
确保视频线与系统连接良好。第 1-5 页的 “ 连接和
在 OSD 菜单中调整亮度和 对比度设置。
如果缺少五个以上的像 素，请与支持中心联系。
第 1-5 页的 “ 连接和 打开监视器电源 ”
第 2-8 页的 源管理 ”
打开监视器电源 ”
第 2-3 页的 “ 调整显 示器图像 ”
附录 A. 第 A-1 页的
“ 服务和支持 ”
“ 了解电
第 3 章 3-3
表
3-2. 故障排除
问题 可能的原因 建议的操作 参考
• 文本中的线 条模糊或图 像模糊。
• 图像中存在 水平或垂直 线条。

手动图像设置

如果自动图像设置不能提供您满意的图像，可以执行手动图像设置。（仅限 VGA [ 模 拟 ]）
注意： 打开监视器电源并等待约 15 分钟，让监视器预热。
1. 按 打开 OSD 菜单。
• 图像设置未优化
• 系统的显示属性
设置未优化。
根据此显示器自身的分辨 率，调整系统的分辨率设 置：1920 x 1080 @ 60 Hz。
执行自动图像设置。如果 自动图像设置不起作用， 请执行手动图像设置。
使用自身分辨率时，在系 统上调整 Dots Per Inch
（DPI，每英寸点数）设置
可以进一步改善。
第 2-3 页的 “ 调整显 示器图像 ”
第 2-7 页的 “ 选择受 支持的显示模式 ”
参见系统显示属性的 高级部分。
2. 使用 或 选择 ，然后按 。
3. 使用 或 选择手动，然后按 访问。
4. 使用 或 选择 Clock （时钟）或 Phase （相位）调整。
• Clock （时钟）：（像素频率）调整一次水平扫描能够扫描的像素数量。如果
频率不正确，屏幕上可能会出现竖条并且图片宽度不正确。
• Phase （相位）：调整像素时钟信号的相位。相位调整不正确时，亮图片上可 能会出现水平扰动。
5. 当图像看起来不再失真时，按 Enter （输入）键以保存 Clock （时钟）和 Phase （相位）调整。
6. 按 退出 OSD 菜单。
第 3 章 3-4

手动安装显示器驱动程序

下面是在 Microsoft Windows 7、 Windows 10 中手动安装监视器驱动程序的步骤。
在 Windows 7 系统中安装显示器驱动程序
如要使用 Microsoft Windows 7 即插即用功能，请执行以下操作：
1. 关闭计算机和所有已连接设备的电源。
2. 确保显示器连接正确。
3. 打开显示器的电源，然后打开系统单元的电源。让您的计算机启动
Windows 7 操作系统。
4. 从联想网站 http://support.lenovo.com/docs/D22_20 上找到对应的显示器驱动程序，
并将其下载到该显示器所连接的 PC 上 （例如桌面）。
5. 通过以下步骤打开 Display Properties （显示属性）窗口：单击 Start （开始）、
Control Panel （控制面板）、 Hardware and Sound （硬盘和声音）图标，再单击 Display （显示）图标。
6. 单击 Change the display settings （更改显示设置）选项卡。
7. 单击 Advanced Settings （高级设置）图标。
8. 单击 Monitor （显示器）选项卡。
9. 单击 Properties （属性）按钮。
10. 单击 Driver （驱动程序）选项卡。
11. 单击 Update Driver （更新驱动程序），然后单击 Browse the computer to find the
driver program （浏览计算机以查找驱动程序）。
12. 选择 Pick from the list of device driver program on the computer （从计算机上的设
备驱动程序列表中选择）。
13. 单击 Hard Disk （硬盘）按钮。单击 Browse （浏览）按钮，浏览并打开以下路
径：
X:\Monitor Drivers\Windows 7
（其中 X 表示 “ 下载的驱动程序所在的文件夹 ” （例如桌面））。
14. 选择 “D22-20.inf” 文件，
15. 在新的窗口中，选择 D22-20，然后单击 Next （下一步）。
16. 安装完成后，删除所有下载的文件，并关闭所有窗口。
17. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。
单击 Open （打开）按钮。单击 OK （确定）按钮。
第 3 章 3-5
在 Windows 10 系统中安装显示器驱动程序
如要使用 Microsoft Windows 10 即插即用功能，请执行以下操作：
1. 关闭计算机和所有已连接设备的电源。
2. 确保显示器连接正确。
3. 打开显示器的电源，然后打开系统单元的电源。让计算机启动 Windows 10 操作系
统。
4. 从联想网站 http://support.lenovo.com/docs/D22_20 上找到对应的显示器驱动程序，
并将其下载到该显示器所连接的 PC 上 （例如桌面）。
5. 在桌面上，将鼠标移到屏幕的左下角，右击选择 Control Panel （控制面板），然
后双击 Hardware and Sound （硬件和声音）图标，再单击 Display （显示）。
6. 单击 Change the display settings （更改显示设置）选项卡。
7. 单击 Advanced Settings （高级设置）图标。
8. 单击 Monitor （显示器）选项卡。
9. 单击 Properties （属性）按钮。
10. 单击 Driver （驱动程序）选项卡。
11. 单击 Update Driver （更新驱动程序），然后单击 Browse the computer to find the
driver program （浏览计算机以查找驱动程序）。
12. 选择 Pick from the list of device driver program on the computer （从计算机上的设
备驱动程序列表中选择）。
13. 单击 Hard Disk （硬盘）按钮。单击 Browse （浏览）按钮，浏览并打开以下路
径：
X:\Monitor Drivers\Windows 10
（其中 X 表示 “ 下载的驱动程序所在的文件夹 ” （例如桌面））。
14. 选择 “D22-20.inf” 文件，单击 Open （打
15. 在新的窗口中，选择 D22-20，然后单击 Next （下一步）。
16. 安装完成后，删除所有下载的文件，并关闭所有窗口。
17. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。
LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使用 1920 x 1080 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。
开）按钮。单击 OK （确定）按钮。
获得进一步帮助
如果您仍未能解决问题，请联系 Lenovo 支持中心。有关联系支持中心的详情，请参见 附录 A. 第 A-1 页的 “ 服务和支持 ”
第 3 章 3-6

附录 A. 服务和支持

以下信息介绍在产品的保修期内或使用寿命内您可以获得的技术支持。关于 Lenovo 保 修条款的完整解释，请参阅 Lenovo 有限保修。
注册您的选件
请注册以获取产品服务和支持更新以及免费的和优惠的计算机附件和内容。访问：
http://www.lenovo.com/register
在线技术支持
产品终身享受在线技术支持：http://www.lenovo.com/support
在保修期内，产品还享有更换协助或缺陷组件更换服务。此外，如果您的选件安装在 Lenovo 计算机中，您可能有权要求现场服务。 Lenovo 技术支持代表可以帮助您确定最
佳方式。
电话技术支持
选件退出市场后 90 天内，客户支持中心仍提供安装和配置支持。此时间过后， Lenovo 将根据自身的判断不再提供支持或者提供付费支持。其他支持服务按公示费用收费。
在联系 Lenovo 技术支持代表前，请准备好下列信息：选件名称和编号，购买凭证，计 算机制造商、型号、序列号和手册，错误信息的准确内容，问题描述，以及系统的硬
件和软件配置信息。
当您在计算机旁边时，技术支持代表可能会通过电话指导您解决问题。
电话号码如有变更，恕不另行通知。关于 Lenovo 支持服务的最新电话号码列表，请访 问：http://www.lenovo.com/support
国家或地区 电话号码
中国
南非
阿根廷 0800-444-2722 （西班牙语）
澳大利亚
奥地利 800295730 （德语）
比利时 80076524 （法语、荷兰语）
玻利维亚 800-100-764 （西班牙语）
400-990-8888
800982393
1300-557-073
附录 A. A-1

附录 B. 声明

Lenovo 可能不会在所有国家 （地区）都提供本文档中讨论的产品、服务或功能。有关 您所在区域可能得到的产品和服务的信息，请咨询当地的 Lenovo 代表机构。对 Lenovo 产品、程序或服务的任何引用，并不明示或暗示只能使用 Lenovo 的产品、程 序或服务。只要不侵犯 Lenovo 的任何知识产权，则可以使用具有同等功能的任何产 品、程序或服务。
但是，评估和检验任何其它产品、程序 或服务的操作是用户自己的责任。
Lenovo 公司可能已拥有或正在申请本文档提及的各项专利。本文档的发行并未给予您 使用这些专利的许可。您可以以书面形式 向以下地址发送许可查询：
Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention:Lenovo Director of Licensing
LENOVO 公司 “ 按原样 ” 提供本出版物，不提供任何明示的或隐含的担保，包括但不 限于，非侵犯性、适销性或针对特定目的的适用性的任何隐含担保。某些司法管辖区
域不允许排除特定交易中的明示或隐含的担保， 因此 本声明可能不适合您。
本出版物中的信息可能包含技术上的不准确性或印刷错误。本手册中的信息会定期更 改；这些更改将列入本出版物的以后版本中。 Lenovo 可能随时对本出版物中描述的产
品和 / 或程序进行改进和 / 或更改，恕不另行通知。
本文档介绍的产品不适合在移植或其它生命支持等应用中使用。在这些应用中，一旦 工作不正常，可能会导致人身伤害甚至死亡。本文档中包含的信息并不影响或改变 Lenovo 产品规格或保修。本文档中的任何信息均不能作为对 Lenovo 或第三方知识产
权的明示或隐含的许可或者免责。本文档中的所有信息均在特定环境中取得，仅作为 解释说明而提供。在其它操作环境中取得的结果可能会不同。
Lenovo 可能会以它认为不侵犯您权利的任何合适的方式使用或发布您提供的任何信 息。
本出版物中对非 Lenovo 网站的任何引用仅用于方便目的，并不以任何方式作为对这些 网站的认可。这些网站上的资料不是此 Lenovo 产品资料的组成部分，使用这些网站的 风险由您自行承担。
此处提供的性能数据是在受控环境中取得的。因此，在其它操作环境中获得的结果可 能有显著差异。一些测量值可能是在开发级系统上取得的，因此不能保证这些测量值 在常规系统上完全相同。此外，一些测量值可能是通过推断评估而取得的。实际结果 可能会不同。本文档的用户应验证针对其特定环境的相应数据。
附录 B. B-1
回收信息
Lenovo 鼓励信息技术 (IT) 设备的所有者负责回收他们不再需要的设备。Lenovo 提供多 项计划和服务以帮助设备所有者回收他们的 IT 产品。有关回收 Lenovo 产品的信息， 请访问：
http://www.lenovo.com/recycling
商标
收集和回收废旧
如果您是一位公司员工且需要报废作为公司资产的 Lenovo 计算机或显示器，必须按照 资源有效利用促进法律的要求进行废弃处理。计算机和显示器属于工业废弃物，应由
当地政府认可的工业垃圾处理机构进行正确废弃处理。根据资源有效利用促进法律的 要求， Lenovo Japan 通过其 PC, 收集和回收服务 收集、再利用、回收废旧计算机和显
示器。有关详细信息， 请访问 Lenovo 网站 http://www.lenovo.com/recycling/japan 资源有效利用促进法律的规定，由制造商收集和回收家用计算机和显示器的方式始于 2003 年 10 月 1 日。此项服务对于 2003 年 10 月 1 日后销售的家用计算机免费提供。有 关详细信息，请访问 Lenovo 网站 http://www.lenovo.com/recycling/japan
Lenovo 计算机组件
废弃
在日本销售的一些 Lenovo 计算机产品的组件可能含有重金属或其他对环境敏感的物 质。为正确处置废旧组件 （如印刷电路板或驱动器）， 应使用上面介绍的方法收集和 回收废旧计算机或显示器。
下列术语是 Lenovo 在美国和 / 或其它国家 （地区）的商标：
Lenovo Lenovo 徽标
ThinkCenter ThinkPad ThinkVision
Microsoft、 Windows 和 Windows NT 是 Microsoft 集团公司的商标。
Lenovo 计算机或显示器
。根据
。
其它公司、产品或服务的名称可能是其它所有者的商标或服务标记。
附录 B. B-2
电源线和电源适配器
只应使用由产品制造商提供的电源线和电源适配器。请勿使用其他设备的交流电源线。
能效等级
根据中国大陆 《能源效率标识管理办法》， 自 2016 年 10 月 1 日起，本显示器符合以 下要求 :
产品类型 标准显示器
能源效率 (cd/W) ≥ 1.5
睡眠状态功率 (W) ≤ 0.50
关闭状态功率 (W) ≤ 0.50
能效等级 2 级
能效标准
GB 21520-2015
附录 B. B-3
有害物质
为满足中国电子电气产品有害物质限制相关的法律法规和其他要求，联想公司对本产 品中有害物质，按部件分类，声明如下。
有害物质
部件名称
铅 (Pb) 汞 (Hg) 镉 (Cd)
外壳 ○○○○ ○ ○
六价铬
(Cr(VI))
多溴联
苯 (PBB)
多溴二苯醚
(PBDE)
液晶显示屏 / 灯管
电路板组件 *
电源线 / 连接线
金属件
附件
本表格依据 SJ/T 11364 的规定编制。
* : 电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接
器等。 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要
求以下。 × : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的
限量要求。 注 : 表中标记 “×” 的部件，皆因全球技术发展水平限制而无法实现有害物质的替代。
China RoHS 合格评定制度标识
依照 《电器电子产品有害物质限制使用合格评定制度实施安排》，《绿色产品标识使用 管理办法》以及市场监管总局关于明确电器电子产品有害物质限制使用合格评定制度 “
供方符合性标志 ” 的公告中对于合格评定标识的相关要求，联想公司针对纳入 《电器 电子产品有害物质限制使用达标管理目录》内的产品，使用自我声明的合格评定方式。
并使用如下合格评定标识：
×
×
×
×
×
○○○ ○ ○
○○○ ○ ○
○○○ ○ ○
○○○ ○ ○
○○○ ○ ○
SDoC
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
