Page 1
Lenovo
Prima di utilizzare il computer, leggere gli avvisi sulla sicurezza
e i suggerimenti importanti contenuti nei manuali in dotazione.
Guida dell’utente
Page 2
Prima edizione (Giugno 2013)
© Copyright Lenovo 2013.
Prima di utilizzare il prodotto, si raccomanda di leggere le informazioni
generali e istruzioni per la sicurezza Lenovo.
Le funzioni o caratteristiche descritte in questa guida sono comuni alla
maggior parte dei modelli. Alcune funzioni o caratteristiche
potrebbero non essere disponibili sul computer in uso e/o il computer
potrebbe comprendere funzioni o caratteristiche non descritte in
questa guida dell’utente.
Note
•
•
Le illustrazioni nel presente manuale potrebbero differire dal prodotto
effettivo. Fare riferimento al prodotto effettivo.
•
Le illustrazioni utilizzate in questo manuale si riferiscono al modello
Lenovo M5400, se non indicato diversamente.
•
Per informazioni dettagliate, vedere Guides & Manuals sul sito
http://support.lenovo.com.
Avviso normativo
•
Page 3
Nome modello MT
Lenovo B5400/B5400 Touch 20278, 80B6
Lenovo M5400/M5400 Touch 20281, 80B5
Lenovo
Guida dell’utente
Le istruzioni e informazioni tecniche riportate nel presente manuale, salvo diversa
indicazione, si riferiscono ai seguenti modelli di notebook Lenovo.
Page 4
Page 5
Indice
Capitolo 1. Panoramica del computer...................................................1
Vista superiore.............................................................................................................1
Vista lato sinistro.........................................................................................................6
Vista lato destro...........................................................................................................9
Vista anteriore............................................................................................................10
Vista dal basso ...........................................................................................................12
Capitolo 2. Conoscere le basi.............................................................. 13
Configurare il sistema operativo seguendo le istruzioni sullo schermo...........13
Impostare il computer in modalità sospensione o spegnerlo.............................13
Collegamento a una rete wireless...........................................................................14
Guida e supporto tecnico.........................................................................................14
Interfacce del sistema operativo (per sistema operativo Windows 8)...............15
Accessi e barra degli accessi (per sistema operativo Windows 8) .....................16
Capitolo 3. Recovery System...............................................................18
Uso del programma OneKey Recovery System con sistema
operativo Windows 7 ...............................................................................................18
Uso del programma di ripristino Windows con sistema
operativo Windows 8 ...............................................................................................20
Capitolo 4. Risoluzione dei problemi..................................................22
Domande frequenti...................................................................................................22
Risoluzione problemi................................................................................................24
Appendice A. Istruzioni CRU ............................................................... 28
Sostituire la batteria ..................................................................................................28
Sostituzione della batteria di scorta........................................................................30
Sostituzione dell'unità disco rigido ........................................................................32
Sostituzione della memoria .....................................................................................35
Sostituzione della scheda LAN wireless................................................................38
Sostituzione dell'unità ottica ...................................................................................40
Marchi di fabbrica ................................................................................. 43
i
Page 6
Page 7
Capitolo 1. Panoramica del computer
Vista superiore - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
B5400/B5400 Touch
1
3
4
5
6
2
9
7
8
1
Page 8
Capitolo 1. Panoramica del computer
8
9
7
3
4
6
5
12 2
M5400/M5400 Touch
Note:
• Le aree tratteggiate indicano parti non visibili esternamente.
• Le immagini possono essere diverse dal prodotto effettivo. Fare riferimento al prodotto
effettivo.
Attenzione:
• Non aprire il pannello dello schermo oltre i 130 gradi. Alla chiusura del pannello
dello schermo, prestare attenzione a non lasciare penne o altri oggetti tra i
dello schermo e la tastiera. In caso contrario, il pannello dello schermo potrebbe
danneggiarsi.
l pannello
2
Page 9
Capitolo 1. Panoramica del computer
a
ib
c
d
e
f
g
h
i
Webcam
Utilizzata per la comunicazione video o per scattare foto.
integrata (in
determinati
modelli)
Microfono
incorporato
Antenne wireless
Schermo
Altoparlanti
Tasto di
Consente di catturare l’audio e può essere usato per
videoconferenze, commenti vocali o registrazioni audio.
Collegarle ad un adattatore wireless per la ricezione e la
trasmissione dei segnali radio wireless.
Consente una visualizzazione luminosa.
Forniscono l’uscita audio.
Premere questo tasto per accendere il computer.
accensione
Lettore impronte
digitali (in
Registra le impronte digitali che possono essere utilizzate
come password per proteggere il computer.
determinati
modelli)
Touchpad
Tast i del
touchpad
Nota: È possibile attivare o disattivare il touchpad e i tasti del touchpad premendo Fn+F6.
Il touchpad funziona come un mouse tradizionale.
Per spostare il cursore sullo schermo, fare scorrere la
punta del dito sul riquadro nella direzione desiderata per
lo spostamento.
Le funzioni dei tasti destro e sinistro corrispondono a
quelle dei tasti destro e sinistro di un mouse
convenzionale.
3
Page 10
Capitolo 1. Panoramica del computer
a
b
2
1
2
Uso della tastiera
Il computer è dotato di un tastierino numerico e tasti funzione incorporati
nella tastiera standard.
Tastierino numerico
La tastiera è dotata di tastierino numerico separato. Per attivare o disattivare
il tastierino, premere il tasto di Blocco numerico (Bloc num).
Nota: L'indicatore di blocco numerico si accende quando il tastierino numerico è attivato.
Combinazioni di tasti funzione
Per utilizzare le combinazioni di tasti funzione, premere il tasto Fn ,
quindi premere uno dei tasti funzione .
4
Page 11
Capitolo 1. Panoramica del computer
Di seguito vi è una breve presentazione delle combinazioni di tasti funzione.
• Per il sistema operativo Windows 7: Premere
Fn+Esc per aprire la finestra delle impostazioni
webcam e audio. L'anteprima della webcam è
Fn+Esc:
attivata. Cambiare le impostazioni webcam e audio
come si preferisce.
• Per il sistema operativo Windows 8: Premere
Fn+Esc per attivare o disattivare la webcam.
Fn+F1:
Fn+F2:
Fn+F3:
Fn+F5:
Fn+F6:
Fn+F9:
Fn+F10:
Fn+F11:
Fn+F12:
Fn+Stamp:
Fn+Ins:
Fn + :
Fn+Fine:
Fn+/ :
Fn+/ :
Attivare la modalità di sospensione.
Consente di attivare/disattivare la retroilluminazione
dello schermo LCD.
Apre l'interfaccia di selezione del display. Selezionare
questo notebook o un display esterno.
Attiva/disattiva i dispositivi wireless.
Attiva/disattiva il touchpad e i tasti del touchpad.
Avvia/mette in pausa la riproduzione di Windows
Media Player.
Ferma la riproduzione di Windows Media Player.
Torna alla traccia precedente.
Passa alla traccia successiva.
Attiva la richiesta di sistema.
Attiva disattiva il blocco di scorrimento.
Attiva la funzione di pausa.
Attiva la funzione di interruzione.
Aumenta/Riduce la luminosità del display.
Aumenta/Riduce il volume dell'audio.
5
Page 12
Capitolo 1. Panoramica del computer
1 2 3 4 5 6
a
b
c
d
e
f
Vista lato sinistro - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Slot lucchetto
Kensington
Collegare qui un lucchetto di sicurezza (non fornito) per
proteggere il computer da furti o usi non autorizzati.
È possibile collegare un lucchetto di sicurezza al computer per
evitare che sia rimosso senza il permesso dell'utente. Per i
dettagli sull'installazione del lucchetto di sicurezza, consultare
le istruzioni fornite con il lucchetto di sicurezza acquistato.
Note:
• Prima di acquistare qualsiasi prodotto di sicurezza, verificare che sia compatibile con
questo tipo di serratura di sicurezza.
• L'utente è responsabile della valutazione, selezione e implementazione dei dispositivi di
bloccaggio e delle caratteristiche di sicurezza. Lenovo non forn
garanzie relative al funzionamento, alla qualità o alle prestazioni dei dispositivi di
bloccaggio e delle caratteristiche di sicurezza.
Aperture di
Consentono di dissipare il calore interno.
isce commenti, giudizi o
ventilazione
Attenzione:
• Assicurarsi che le aperture di ventilazione non siano bloccate per evitare il
surriscaldamento del computer.
Porta VGA
Porta RJ-45
Pericolo:
• Per evitare il pericolo di scossa elettrica, non collegare un cavo del telefono alla porta
Ethernet. A questa porta è possibile collegare solo un cavo Ethernet.
Porta HDMI
Porte USB 3.0
Nota: Il connettore USB 3.0 è compatibile con USB 1.1, 2.0 e 3.0.
Collega i display esterni.
Consente il collegamento del computer a una rete Ethernet.
Consente il collegamento a dispositivi con ingresso
HDMI, ad esempio un televisore o un monitor.
Consente il collegamento a periferiche USB. Per ulteriori
informazioni, vedere “Collegamento di periferiche USB”
a pagina 7.
6
Page 13
Capitolo 1. Panoramica del computer

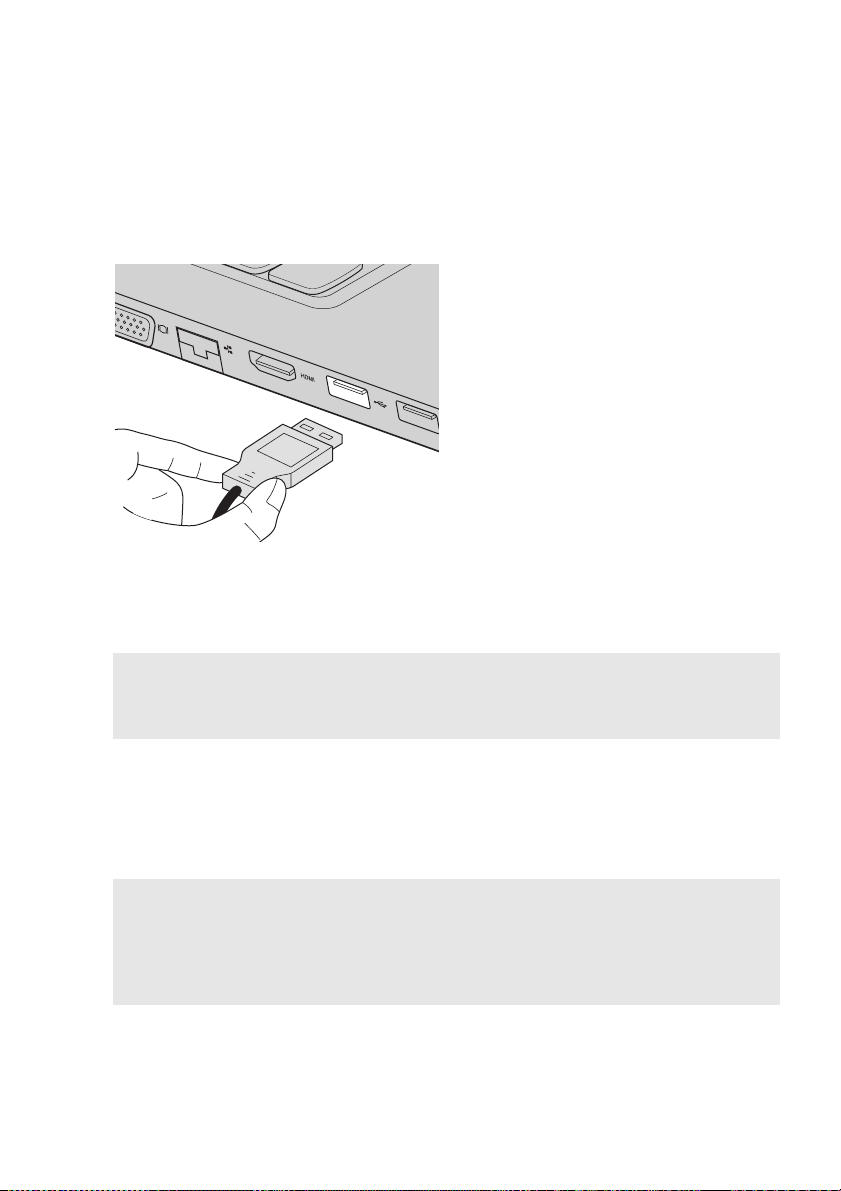

Collegamento di periferiche USB
È possibile collegare una periferica USB al computer inserendo la relativa
spina USB (tipo A) nella porta USB sul computer.
La prima volta che si inserisce una periferica USB in una determinata porta
USB del computer, Windows installa automaticamente un driver per questa
periferica. Dopo l’ins
la periferica senza eseguire alcuna operazione aggiuntiva.
Nota: Normalmente Windows rileva la nuova periferica dopo che è stata collegata e installa
il driver automaticamente. Tuttavia, per alcune periferiche può essere necessario
eseguire l’installazione del driver prima del collegamento. Controllare la
documentazione fornita dal produttore del dispositivo pri ma di collegare.
tallazione del driver, è possibile scollegare e ricollegare
Prima di scollegare una periferica di memorizzazione USB, accertarsi che il
computer abbia completato il trasferimento dei dati. Fare clic sull’icona
Rimozione sicura dell’hardware ed espulsione supporti nell’area di notifica
della schermata del desktop di Windows per rimuovere la periferica prima
di scollegarla.
Note:
• Se la periferica USB utilizza un cavo di alimentazione, collegare la periferica a una rete di
alimentazione prima di effettuare il collegamento. In caso contrario, è possibile che la
periferica non venga riconosciuta.
• Quando è attivata la modalità di sospensione, è possibile utilizzare la t
mouse per far uscire il computer dalla modalità di sospensione.
astiera invece del
7
Page 14
Capitolo 1. Panoramica del computer
*
*
*
*
Cavo TV
Splitter *
Modem via cavo *
* Non fornito.
Linea del telefono
Splitter *
Modem DSL *
Collegamento a una rete cablata
I collegamenti cablati sono un modo affidabile e sicuro per collegare il
computer a Internet.
Cavo I servizi Internet via cavo utilizzano un modem
collegato ad una linea TV via cavo domestica.
DSL DSL è una famiglia di tecnologie correlate che fornisce
l'accesso alla rete ad alta velocità nelle abitazioni e nelle
piccole aziende tramite la normale linea telefonica.
Collegamento hardware:
Cavo DSL
Nota: Le immagini sopra riportate servono esclusivamente come riferimento. Il metodo di
collegamento effettivo può variare.
Configurazione del software
Consultare il provider di servizi Internet (ISP) per informazioni su come
configurare il computer.
8
Page 15
Capitolo 1. Panoramica del computer
1 2 3 4 5
a
bcd
e
Vista lato destro - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Presa audio
Consente il collegamento agli auricolari.
combinata
Note:
• La presa audio combinata non supporta i microfoni convenzionali.
• La funzione di registrazione potrebbe non essere supportata se sono collegate cuffie o
cuffie con microfono di terze parti a causa dei diversi standard industriali.
Porta USB
Unità ottica (in
Consente il collegamento a periferiche USB. Per ulteriori
informazioni, vedere “Collegamento di periferiche USB”
a pagina 7.
Legge/masterizza dischi ottici.
determinati
modelli)
Presa
alimentatore CA
Connettore
Lenovo OneLink
Nota: Accertarsi di non perdere il coperchio del connettore. Ricollegarlo al connettore
Lenovo OneLink quando non si utilizza il connettore Lenovo OneLink.
Quando l'alimentatore CA è collegato alla presa
alimentatore CA, il computer è fornito di alimentazione e
la batteria si ricarica. Quando un dock ThinkPad OneLink
supportato è collegato al connettore Lenovo OneLink,
non solo può estendere le funzionalità del computer,
bensì fornisce anche l'alimentazione CA al computer e
ricarica la batter
Per utilizzare il connettore Lenovo OneLink, è necessario
prima rimuovere il coperchio del connettore Lenovo
OneLink.
ia.
9
Page 16
Capitolo 1. Panoramica del computer
1 2
a
b
Vista anteriore - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Indicatore di
stato di
Per ulteriori informazioni, vedere “Indicatori di stato di
sistema” a pagina 10.
sistema
Slot per
schede di
memoria
Accetta le schede di memoria (non in dotazione) Per ulteriori
informazioni, vedere “Utilizzo delle schede di memoria (non
in dotazione)” a pagina 11.
Indicatori di stato di sistema
Gli indicatori di stato di sistema mostrano lo stato attuale del computer.
Indicatore di stato di alimentazione e batteria
• Ve rd e : La batteria ha una carica compresa tra il 20% e il 100% e il computer
è acceso.
• Verde l ampeggiante: La batteria ha una carica compresa tra il 20% e il
100% e il computer è in sospensione o ibernazione.
• Giallo: La batteria ha una carica del 20% o meno e il computer è acceso.
• Giallo lampeggiante: La batteria ha una carica del 20% o meno e
l'adattatore CA è collegato al computer.
• Spento: La batteria è st
accata o il computer è spento.
Indicatore unità disco rigido
Quando questo indicatore è acceso, l'unità disco rigido sta leggendo o
scrivendo dati.
Attenzione:
• Quando l'indicatore è acceso, non impostare il computer in modalità di sospensione,
né spegnere il computer.
• Quando l'indicatore è acceso, non spostare il computer. Un improvviso shock fisico
può causare errori all'unità disco rigido.
10
Page 17
Capitolo 1. Panoramica del computer
Utilizzo delle schede di memoria (non in dotazione)
Il computer supporta i seguenti tipi di schede di memoria:
• Scheda Secure Digital (SD)
• Scheda Secure Digital High Capacity (SDHC)
• Scheda SD eXtended Capacity (SDXC)
•MultiMediaCard (MMC)
Attenzione:
• Inserire nello slot solo una scheda alla volta.
• Questo lettore di schede non supporta le periferiche SDIO (per esempio SDIO
Bluetooth ecc.).
Inserimento di una scheda di memoria
Inserire una scheda di memoria finché non scatta in posizione.
Nota: Se insieme al computer viene fornita una scheda finta, premere la scheda finta e
rimuoverla dal computer prima di inserire una scheda di memoria.
Rimozione di una scheda di memoria
1
Premere la scheda di memoria fino a udire uno scatto.
2
Estrarre delicatamente la scheda di memoria dallo slot per schede di
memoria.
Attenzione:
• Prima di rimuovere la scheda di memoria, disattivarla con Rimozione sicura
dell’hardware ed espulsione supporti per evitare che i dati vengano danneggiati.
11
Page 18
Capitolo 1. Panoramica del computer
4
1 32
1 2
a
b
c
d
Vista dal basso - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Blocco batteria manuale
Batteria
Blocco batteria a molla
Coperchio vano
inferiore
12
Mantiene la batteria in posizione.
Mantiene la batteria in posizione.
Al di sotto si trovano l'unità disco rigido, il modulo di
memoria e la mini-PCI Express Card.
Page 19
Capitolo 2. Conoscere le basi
ĖĖ
ĖĖ
Configurare il sistema operativo seguendo le istruzioni sullo schermo
Al primo utilizzo è necessario configurare il sistema operativo. Il processo di
configurazione può includere le seguenti procedure:
• Accettazione del contratto di licenza con l’utente finale
•Configurazione della connessione Internet
•Registrazione del sistema operativo
•Creazione di un account utente
Impostare il computer in modalità sospensione o spegnerlo
Al termine del lavoro sul computer, è possibile attivare lo stato di
sospensione o eseguire l’arresto.
Attivazione dello stato di sospensione
Se il computer rimarrà inattivo per un periodo di tempo breve, attivare lo
stato di sospensione. Quando il computer si trova nella modalità di
sospensione, è possibile riattivarlo rapidamente per riprenderne l’utilizzo ed
evitare il processo di avvio.
Per attivare la modalità di sospensione del computer:
• Per il sistema operativo Windows 7:
-Cliccare su
- Premere Fn+F1.
• Per il sistema operativo Windows 8:
- Spostare il cursore nell'angolo in basso a destra dello schermo per aprire la barra
degli accessi, quindi selezionare
- Premere Fn+F1.
Start
. Quindi selezionare
Sospensione
dalle opzioni del menu
Impostazioni Accensione Sospendi
- - - - - - - - - - -
- - - - - -
Arresta
.
.
Attenzione:
•
Attendere finché la spia di accensione e di stato della batteria non comincia a lampeggiare
in verde (indicando che il computer si trova nella modalità di sospensione) prima di
spostare il computer. Se il computer viene spostato durante la rotazione dell'unità disco
rigido, quest’ultimo potrebbe danne
ggiarsi con la conseguente perdita di dati.
Per disattivare lo stato di sospensione del computer, eseguire una delle
seguenti operazioni:
• Premere il tasto di accensione.
• Premere il tasto Fn della tastiera.
13
Page 20
Capitolo 2. Conoscere le basi
ĖĖ
ĖĖ
ĖĖ
Arresto del computer
Se non si utilizzerà il computer per un lungo periodo, spegnerlo.
Per spegnere il computer:
• Per il sistema operativo Windows 7: Cliccare su Start Arresta.
• Per il sistema operativo Windows 8: Spostare il cursore nell'angolo in
basso a destra dello schermo per aprire la barra degli accessi, quindi
selezionare Impostazioni Accensione Arresta.
Collegamento a una rete wireless - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Abilitazione della connessione wireless
Per attivare le comunicazioni wireless, premere Fn+F5.
Nota: Alcune reti richiedono una chiave di protezione o una frase password per effettuare la
connessione. Per connettersi a una di queste reti, chiedere all’amministratore della rete
o al provider di servizi Internet (ISP) la chiave di protezione o la frase password.
Configurazione del software
Consultare l'Internet Service Provider (ISP) e la guida e il Centro di supporto
Windows per i dettagli su come configurare il computer.
Guida e supporto tecnico - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
In caso di dubbi sull’utilizzo del sistema operativo Windows, consultare la
Guida e supporto di Windows. Per accedere alla guida e al supporto
Windows:
• Per il sistema operativo Windows 7:
-Dal desktop di Windows, cliccare su
-Premere il tasto Windows + F1.
• Per il sistema operativo Windows 8:
-Aprire la barra degli accessi e selezionare Impostazioni; selezionare Guida
nel menu Impostazioni.
-Premere il tasto Windows + F1.
14
Start
, quindi
Guida e supporto tecnico
.
Page 21
Capitolo 2. Conoscere le basi
Interfacce del sistema operativo (per sistema operativo Windows 8)
Windows 8 presenta due interfacce utente principali: la schermata Start e la
schermata Desktop di Windows.
Per passare dalla schermata Start al desktop di Windows, eseguire una delle
operazioni seguenti:
• Selezionare il riquadro Desktop sulla schermata Start.
• Premere il tasto Windows + D.
Per passare dal desktop alla schermata Start, eseguire una delle operazioni
seguenti:
• Selezionare Start dalla barra degli accessi.
• Muovere il cursore nell’angolo inferiore sinistro, quindi selezionare la
miniatura della schermata Start quando viene visualizzata.
Schermata Start Desktop
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
15
Page 22
Capitolo 2. Conoscere le basi
Accessi e barra degli accessi (per sistema operativo Windows 8)
Gli accessi sono pulsanti di navigazione che consentono di accedere
rapidamente alle operazioni principali. Gli accessi comprendono: Cerca,
Condividi, Start, Dispositivi e Impostazioni. La barra degli accessi è il menu
che contiene gli accessi. Per visualizzare la barra degli accessi, eseguire una
delle seguenti operazion
•Muovere il cursore nell’angolo superiore destro o nell’angolo inferiore
destro fino a visualizzare la barra degli accessi.
•Premere il tasto Windows + C.
i:
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Pulsante di accesso rapido Cerca
L'accesso Cerca consente di trovare ciò che si sta cercando, incluse app,
impostazioni e file.
16
Page 23
Capitolo 2. Conoscere le basi
Pulsante di accesso rapido Condividi
Il pulsante di accesso rapido Condividi consente di inviare collegamenti,
foto e molto altro ai propri amici e social network senza uscire dall'app.
Pulsante di accesso rapido Start
Il pulsante di accesso rapido Start è un metodo veloce per passare alla
schermata Start.
Pulsante di accesso rapido Dispositivi
L’accesso Dispositivi consente di collegarsi o inviare file a qualsiasi
dispositivo esterno collegato, incluse fotocamere digitali, televisori e
stampanti.
Pulsante di accesso rapido Impostazioni
Il pulsante di accesso rapido Impostazioni consente di eseguire le attività di
base, come l'impostazione del volume o l'arresto del computer. Inoltre,
tramite l’accesso Impostazioni, è possibile accedere al Pannello di controllo
quando ci si trova sulla schermata Desktop.
17
Page 24
Capitolo 3. Recovery System
Uso del programma OneKey Recovery System con sistema operativo Windows 7
Con il sistema operativo Windows 7, il programma OneKey® Recovery Pro
consente di svolgere quanto segue:
• Eseguire backup e operazioni di ripristino
Il programma OneKey Recovery Pro consente di eseguire il backup di tutto
il contenuto dell'unità disco rigido compreso il sistema operativo, i file di
dati, i programmi software e le impostazioni personali. È possibile stabilire
dove il programma OneKey Recovery System deve archiviare il backup.
• Uso dello spazio di lavoro di OneKey Recovery System
Lo spazio di lavoro di OneKey Recovery Pro risiede in un'area protetta,
nascosta dell'unità disco rigido che funziona in modo indipendente dal
sistema operativo Windows. Ciò consente di eseguire operazioni di
ripristino anche se non è possibile avviare il sistema operativo Windows.
Dallo spazio di lavoro OneKey Recovery System è possibile eseguire e
seguenti operazioni di ripristino.
• Creare e utilizzare un supporto di salvataggio
Con un supporto di salvataggio, come un disco o un'unità disco rigido USB,
è possibile ripristinare il computer da errori che impediscono di accedere allo
spazio di lavoro OneKey Recovery System della propria unità disco rigido.
Per maggiori informazioni, consultare il sistema di informazioni guida del
programma OneKey Recovery Pro.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Risoluzione di problemi con sistema operativo Windows 7
Per reinstallare il sistema operativo Windows 7, svolgere una delle seguenti
operazioni:
• Avviare il computer Quando compare il logo Lenovo, premere F11, quindi
seguire le istruzioni a schermo per avviare il programma Product Recovery.
• Avviare il computer Dopo aver eseguito l'accesso al sistema operativo
Windows, cliccare su Lenovo Solution Center per lanciare questo
programma. Quindi cliccare sull'opzione Recovery.
Note:
• È possibile scegliere di ripristinare la partizione di sistema tornando allo stato originale di
fabbrica oppure ad un backup creato in precedenza.
• Il processo di ripristino è irreversibile. Accertarsi di aver eseguito un backup dei dati
critici prima di utilizzare la funzionalità di ripristino.
18
Page 25
Capitolo 3. Recovery System
ĖĖ
Se non è possibile accedere allo spazio di lavoro OneKey Recovery System o
all'ambiente Windows, svolgere una delle seguenti operazioni:
• Utilizzare un supporto di salvataggio per avviare lo spazio di lavoro
OneKey Recovery System.
• Utilizzare supporti di ripristino se tutti gli altri metodi di ripristino non
sono riusciti ed è necessario ripristinare l'unità disco rigido alle
impostazioni predefinite di fabbrica.
Nota: Se non si è in grado di accedere allo spazio di lavoro OneKey Recovery System o
all'ambiente Windows da un supporto di salvataggio o ripristino, si potrebbe non aver
impostato il dispositivo di salvataggio (unità disco rigido esterna, un disco, un'unità
USB o altri dispositivi esterni) come dispositivo di avvio nella sequenza di avvio del
dispositivo. Innanzitutto ci si deve accertare che il dispositivo di salvataggio sia
impostato come primo dispositivo di avvio nella sequenza di avvio del dispositivo nel
programma BIOS. Andare al menu Startup Boot per modificare temporaneamente
o permanentemente la sequenza di avvio del dispositivo.
È importante creare un supporto di salvataggio e una serie di supporti di
ripristino quanto prima possibile e conservarli in un luogo sicuro per un uso
futuro.
19
Page 26
Capitolo 3. Recovery System
ĖĖ
ĖĖ
ĖĖ
ĖĖ
Uso del programma di ripristino Windows con sistema operativo Windows 8
Il computer è dotato di programma di ripristino integrato fornito da
Windows. Con il sistema operativo Windows 8, il programma consente di
svolgere quanto segue:
• Reinizializzazione delle impostazioni del computer
La reinizializzazione consente di ripristinare le impostazioni del
computer solo al contenuto di fabbrica, senza rimuovere tutti i dati e le
applicazioni personali che si sono installate dal Windows Store.
Per reinizializzare le impostazioni del computer, procedere come segue:
1
Spostare il cursore nell'angolo in basso a destra dello schermo per far
comparire gli accessi. Cliccare su Impostazioni Cambia
Impostazioni PC Generale.
2
Nella sezione Reinizializza il PC conservando i tuoi file, cliccare su
Inizia. Quindi seguire le istruzioni a schermo per reinizializzare le
impostazioni del computer.
• Ripristinare le proprie impostazioni del computer
Quando si utilizza il programma di ripristino per resettare le impostazioni
del computer, tutti i dati archiviati sull'unità disco rigido vengono
cancellati e le impostazioni del computer vengono ripristinate alle
impostazioni predefinite.
Attenzione:
• Per evitare perdite di dati, eseguire il backup di tutti i dati che si useranno
successivamente.
Per ripristinare le impostazioni del computer, procedere come segue:
1
Spostare il cursore nell'angolo in basso a destra dello schermo per far
comparire gli accessi. Cliccare su Impostazioni Cambia
Impostazioni PC Generale.
2
Nella sezione Rimuovi tutto e reinstalla Windows, cliccare su Inizia.
Quindi seguire le istruzioni a schermo per ripristinare le impostazioni
del computer.
Nota: Dopo aver ripristinato le impostazioni del computer ai contenuti di fabbrica, potrebbe
essere necessario reinstallare i driver di alcuni dispositivi.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
20
Page 27
Capitolo 3. Recovery System
ĖĖ
ĖĖ
ĖĖ
ĖĖ
• Opzioni di avvio avanzate
Le opzioni di avvio avanzato consentono di avviare da un'unità o un
disco esterno, cambiare le impostazioni del computer, cambiare le
impostazioni di avvio del sistema operativo Windows o ripristinare il
sistema operativo Windows da un'immagine di sistema.
Per util
1
izzare l'opzione di avvio avanzato, procedere come segue:
Spostare il cursore nell'angolo in basso a destra dello schermo per far
comparire gli accessi. Cliccare su Impostazioni Cambia
Impostazioni PC Generale.
2
Nella sezione Avvio avanzato, cliccare su Riavvia ora Risoluzione
dei problemi Opzioni avanzate. Quindi seguire istruzioni a
schermo per cambiare le impostazioni.
Per maggiori informazioni sulle soluzioni di ripristino per il proprio
computer. consultare il sistema informativo di guida online per il sistema
operativo Windows 8.
21
Page 28
Capitolo 4. Risoluzione dei problemi
Domande frequenti - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
In questa sezione sono elencate le domande frequenti ordinate per categoria.
Informazioni
Quali misure di protezione devo adottare durante l’utilizzo del computer?
Le Informazioni generali e istruzioni per la sicurezza Lenovo fornite contengono
le precauzioni per la sicurezza per l'utilizzo del computer. Leggere e
rispettare tali precauzioni quando si ut ilizza il computer.
Dove si trovano le specifiche sull’hardware del computer?
Le specifiche sull’hardware del computer sono disponibi
documentazione cartacea che accompagna il computer.
Dove posso trovare le informazioni relative alla garanzia?
Per informazioni sulla garanzia applicabile al computer, inclusi il periodo
di garanzia e il tipo di servizio di garanzia, vedere la garanzia limitata di
Lenovo in dotazione con il comput
er.
Driver e software preinstallato
li nella
Dove si trovano i dischi di installazione per il software preinstallato Lenovo
(software del desktop)?
Il computer non viene fornito completo dei dischi di installazione per il
software preinstallato Lenovo. Qualora fosse necessario reinstallare il
software preinstallato, è possibile trovare il programma di installazione
nella partizione D del disco rigido. Qu
programma di installazione in questa posizione, scaricarlo dal sito Web
dedicato all’assistenza ai clienti Lenovo.
Dove posso trovare i driver per le periferiche hardware del computer?
Se sul computer è preinstallato un sistema operativo Windows, Lenovo
mette a disposizione i driver per le periferiche hardware necessari sulla
partizione D del disco rigido. È anche possibile scaricare i driver delle
periferiche più aggiornati dal sito Web dedicato all’assistenza ai clienti
Lenovo.
22
alora non fosse possibile trovare il
Page 29
Capitolo 4. Risoluzione dei problemi
Recovery System
Dove si trovano i dischi di ripristino?
Il computer non è dotato di dischi di ripristino. Utilizzare il sistema di
ripristino se si desidera ripristinare il sistema ai valori di fabbrica.
Che cosa è possibile fare se il processo di backup non riesce?
Se il backup viene avviato, ma si veri
provare a eseguire le operazioni seguenti:
1
Chiudere tutti i programmi aperti e riavviare la procedura di backup.
2
Ve rificare che il supporto di destinazione non sia danneggiato.
Selezionare un altro percorso e tentare nuovamente.
Quando è necessario ripristinare il sistema ai valori di fabbrica?
Utilizzare questa funzione quando risulta impossibile avviare il sistema
operativo. Se la partizione di sistema conti
backup di tali dati prima del ripristino.
ficano errori durante il processo,
ene dati importanti, eseguire un
BIOS setup utility
Cos’è BIOS setup utility?
BIOS setup utility è un software basato sulla ROM. Esso comunica le
informazioni di base del computer e fornisce opzioni per l’impostazione
delle periferiche di avvio, della protezione, della modalità hardware e di
altre preferenze.
Come posso avviare BIOS setup utility?
Per avviare BIOS setup utility:
1
Arrestare il computer.
2
Tene re pr emuto F1 durante l'avvio del computer.
Come posso modificare la modalità di avvio?
Ci sono due modalità di avvio: UEFI e Legacy Support. Per modificare la
modalità di avvio, avviare BIOS Setup Utility e impostare la modalità di
avvio su UEFI o Legacy Support (Supporto legacy) nel menu di avvio.
Assistenza
Come posso contattare il centro di assistenza clienti?
Vedere “Capitolo 3. Assistenza e supporto tecnico” delle Informazioni
generali e istruzioni per la sicurezza Lenovo.
23
Page 30
Capitolo 4. Risoluzione dei problemi
Risoluzione problemi - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Problemi relativi allo schermo
Quando accendo il
computer, sullo schermo
non appare niente.
Quando accendo il
computer, viene
visualizzato solo un cursore
bianco su uno schermo
vuoto.
Lo schermo si oscura
mentre il computer è
acceso.
Lo schermo è illeggibile o
distorto.
Sullo schermo vengono
visualizzati caratteri non
validi.
24
• Se lo schermo è vuoto, verificare che:
- L’alimentatore CA sia collegato al computer e il cavo
di alimentazione sia inserito in una presa di rete
funzionante.
- Il computer sia acceso Premere nuovamente il
pulsante di accensione per conferma.
- Se si utilizza l’alimentatore CA o la batteria e
l’indicatore di accensione e stato della batteria è
acceso, premere Fn+ per aumentare la luminosità
dello schermo.
• Se questi componenti sono impostati correttamente e
lo schermo rimane vuoto, contattare l'assistenza.
• Ripristinare i file di cui era stato eseguito il backup in
ambiente Windows oppure ripristinare le
impostazioni di fabbrica originali di tutto il contenuto
del disco rigido mediante il sistema di ripristino. Se
sullo schermo continua a essere visualizzato soltanto
il cursore, affidare il computer all’assistenza.
• Potrebbe essere attivato lo screensaver o una funzione
di risparmio energia. Per uscire dallo screensaver o
disattivare la modalità di sospensione, effettuare una
delle seguenti operazioni:
- Toccare il touchpad.
- Premere il tasto Fn della tastiera.
- Premere il tasto di accensione.
-Premere Fn+F2 per verificare se la retroilluminazione
dello schermo LCD è stata disattivata.
- Se il problema persiste, applicare la soluzione del problema
successivo “Lo schermo appare illeggibile o distorto”.
• Verificare che:
- Il driver della periferica di visualizzazione sia
installato correttamente.
- La risoluzione dello schermo e la qualità del colore
siano impostati in modo corretto.
- Il tipo di monitor sia corretto.
• Il sistema operativo o i programmi sono installati in
modo corretto? Se installati e configurati
correttamente, affidare il computer all’assistenza.
Page 31
Capitolo 4. Risoluzione dei problemi
Problemi relativi alla password del BIOS
Ho dimenticato la
password.
• Se non si ricorda la password, è necessario chiedere
all’amministratore di sistema di ripristinare la
password dell’utente.
• Se non si ricorda la password del disco rigido, il centro
di assistenza autorizzato Lenovo non sarà in grado di
ripristinare la password o di recuperare i dati dal disco
rigido. È necessario recarsi presso un centro di assistenza
autorizzato o da un responsabile marketing di Lenovo
per la sostituzione dell’unità disco rigi
una prova d’acquisto ed è previsto il pagamento di una
tariffa per i componenti e per il servizio.
• Se non si ricorda la password di supervisore, il centro di
assistenza autorizzato Lenovo non sarà in grado di
ripristinare la password. È necessario recarsi presso un centro
assistenza autorizzato o da un responsabile marketing di
Lenovo per la sostituzione della scheda di sistema. Viene
richiesta una prova d’acqui
una tariffa per i componenti e per il servizio.
sto ed è previsto il pagamento di
do. Viene richiesta
Problemi relativi alla modalità di sospensione
Compare il messaggio di
errore critico per batteria
scarica e il computer si
spegne immediatamente.
Il computer attiva la
modalità di sospensione
subito dopo il test di
autodiagnosi di avvio
(POST).
Nota: Se la batteria è carica e la temperatura rientra nell’intervallo, affidare il computer
all’assistenza.
Il computer non disattiva la
modalità di sospensione e il
computer non funziona.
•La carica della batteria è in esaurimento. Collegare
l’alimentatore CA al computer o sostituire la batteria
con una completamente carica.
•Verificare che:
-La batteria sia carica.
-La temperatura di esercizio rientri nell’intervallo
consentito. Vedere “Capitolo 2. Informazioni
sull’utili
generali e istruzioni per la sicurezza Lenovo.
• Se il computer è nella modalità di sospensione,
collegare l’alimentatore CA al computer, quindi
premere il tasto Fn o il pulsante di accensione.
• Se non è stata ancora disattivata la modalità di
sospensione, il sistema non risponde o non è possibile
spegnere il computer, ripristinare il computer. I dati
non salva
computer, tenere premuto il tasto di accensione per
almeno 4 secondi.
zzo e sulla manutenzione” delle Informazioni
ti potrebbero essere persi. Per ripristinare il
25
Page 32
Capitolo 4. Risoluzione dei problemi
Problemi relativi all’audio
Gli altoparlanti non
emettono suoni anche se il
volume è alto.
•Verificare che:
-Non sia impostata la funzione di disattivazione
dell’audio.
- La presa au dio combinata non sia utilizzata.
-Gli altoparlanti siano selezionati come dispositivo di
riproduzione.
Problemi relativi alla batteria
Il computer si arresta prima
che l'indicatore di
accensione e stato della
batteria venga visualizzato
vuoto.
-oppureIl computer si arresta dopo
che l'indicatore di
accensione e stato della
batteria venga visualizzato
vuoto.
Il computer non funziona
nonostante la batteria sia
completamente carica.
•Ripristinare l’indicatore di livello della batteria
utilizzando Lenovo Energy Management (Risparmio
energetico Lenovo). Se il problema persiste, sostituire
la batteria con una nuova.
•Potrebbe essere attiva la protezione da sovratensione
della batteria. Spe
per ripristinare la protezione; quindi, riaccendere il
computer.
Problema relativo all’unità disco rigido
L’unità disco rigido non
funziona.
• Accertarsi che l'unità disco rigido sia compresa
correttamente nel menu di Boot della BIOS setup
utility.
gnere il computer per un minuto
26
Page 33
Capitolo 4. Risoluzione dei problemi
Altri problemi
Il computer non risponde. •Per spegnere il computer, premere e tenere premuto
pulsante di alimentazione per quattro secondi o più.
Se anche in questo modo il computer continua a non
rispondere, rimuovere la batteria e l’alimentatore CA.
•Il computer potrebbe bloccarsi quando attiva la
modalità di sospensione durante un’operazi one di
ione. Disattivare il timer della sospensione
gare o scollegare i cavi di eventuali
lizzare un alimentatore per periferiche
Voglio avviare il computer
da un dispositivo collegato,
ma il dispositivo non
compare nell’elenco dei
dispositivi di avvio.
La periferica esterna
collegata non funziona.
comunicaz
quando si lavora in rete.
•Controllare l’impostazione della modalità di avvio in
BIOS setup utility. Se Boot Mode (Modalità di avvio) è
impostata su UEFI, accertarsi che il dispositivo o il
supporto nel dispositivo supporti la modalità di
UEFI. Se il dispositivo o il supporto nel dispositivo
non supporta la modalità di avvio UEFI, impostare
Boot Mode (Modalità di avvio) su Legacy Support
(Supporto legacy). Se il dispositivo continua a non
apparire nell’elenco dei dispositivi di avvio,
sostituirlo con un altro dispositivo o supporto.
• Non colle
periferiche esterne quando il computer è acceso, a
meno che non si tratti di cavi USB, altrimenti si
potrebbe danneggiare il computer.
•Quando si collega una periferica esterna ad alto
consumo energetico, ad esempio un’unità disco ottica
USB esterna, uti
esterne. In caso contrario, è possibile che la periferica
non venga riconosciuta o che il sistema si arresti.
avvio
27
Page 34
Appendice A. Istruzioni CRU
Le CRU (Customer Replaceable Unit) sono parti che possono essere
potenziate o sostituite dal cliente. Se una CRU è ritenuta difettosa durante il
periodo di garanzia, al cliente sarà fornita una CRU sostitutiva. I clienti sono
responsabili dell'installazione autonoma di CRU per questo prodotto. I
clienti possono anche installare CRU con assistenza opzionale, che potrebbe
richiedere alcune capacità tecniche e strumenti o richiedere che un tecnico
installi la CRU con assistenza opzionale secondo i termini del tipo di
assistenza in garanzia applicabile per il proprio paese o regione.
Note:
• Le illustrazioni utilizzate nel presente capitolo si riferiscono a Lenovo M5400, se non
indicato diversamente.
• Le immagini in questo manuale potrebbero essere diverse dal prodotto effettivo. Fare
riferimento al prodotto effettivo.
Sostituire la batteria - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Nota: Utilizzare solo la batteria fornita da Lenovo. Altre batterie potrebbero incendiarsi o
esplodere.
Per sostituire la batteria, procedere come segue:
1
Spegnere il computer. Scollegare l'adattatore CA e tutti i cavi dal
computer.
2
Chiudere il display del computer e ribaltare il computer.
28
Page 35
Appendice A. Istruzioni CRU
a
b
c
3
1
2
1
2
1
2
3
Sbloccare il blocco batteria manuale . Mantenendo il blocco batteria
caricato a molla in posizione sbloccata , rimuovere la batteria nella
direzione mostrata dalla freccia .
4
Installare una batteria completamente carica.
5
Far scorrere il blocco batteria manuale in posizione bloccata.
6
Ribaltare il computer e ricollegare l'adattatore CA.
29
Page 36
Appendice A. Istruzioni CRU
a
b
1
1
2
1
2
Sostituzione della batteria di scorta - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Per sostituire la batteria di scorta, procedere come segue:
1
Spegnere il computer. Scollegare l'adattatore CA e tutti i cavi dal
computer. Attendere tre/cinque minuti che il computer si raffreddi.
2
Chiudere il display del computer e ribaltare il computer.
3
Rimuovere la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
4
Rimuovere le viti , quindi rimuovere il coperchio .
30
Page 37
Appendice A. Istruzioni CRU
c
3
5
Scollegare il connettore della batteria di scorta, quindi rimuovere la
batteria di scorta .
6
Installare una nuova batteria di scorta. Inserire saldamente il
collegamento della batteria di scorta.
7
Reinstallare il coperchio del computer, quindi le viti.
8
Reinstallare la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
9
Ribaltare nuovamente il computer. Ricollegare l'alimentatore CA e tutti i
cavi.
31
Page 38
Appendice A. Istruzioni CRU
Sostituzione dell'unità disco rigido - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
La capacità di archiviazione del computer può essere aumentata sostituendo
l'unità disco rigido con una di maggiore capacità. È possibile acquistare una
nuova unità disco rigido dal rivenditore o dal rappresentante Lenovo.
Note:
• Sostituire l'unità disco rigido solo per potenziare o riparare. I connettori e l'alloggiamento
dell'unità disco rigido non sono progettati per i cambi frequenti o lo scambio di unità.
• Il software preinstallato non è incluso nelle unità disco rigido opzionali.
Maneggiamento di un'unità disco rigido
•Non far cadere l'unità né sottoporla a shock fisico. Avvolgere l'unità in un
materiale, come un panno morbido, che assorba qualsiasi shock fisico.
• Non esercitare pressione sulla copertura dell'unità.
•Non toccare il connettore.
L'unità disco rigido è molto sensibile. Un maneggiamento errato può causare
danni e la perdita permanen
l'unità disco rigido, eseguire un copia di backup di tutte le informazioni sul
disco rigido e spegnere il computer. Non rimuovere mai l'unità disco rigido
mentre il sistema è in funzione o in modalità di sospens
te di dati sul disco rigido. Prima di rimuovere
ione.
32
Page 39
Appendice A. Istruzioni CRU
a
b
1
1
2
1
2
Per sostituire l'unità disco rigido, procedere nel seguente modo:
1
Spegnere il computer, quindi scollegare l'adattatore CA e tutti i cavi dal
computer.
2
Chiudere il display del computer e ribaltare il computer.
3
Rimuovere la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
4
Rimuovere le viti , quindi rimuovere il coperchio del vano inferiore
.
33
Page 40
Appendice A. Istruzioni CRU
c
d
5
Rimuovere la vite di fissaggio del telaio .
6
Rimuovere l'unità disco rigido tirando delicatamente nella direzione
della freccia .
3
34
4
7
Rimuovere le viti e staccare il telaio di metallo dall'unità disco rigido.
8
Collegare il telaio di metallo ad una nuova unità disco rigido e serrare le viti.
9
Far scorrere saldamente la nuova unità disco rigido in posizione, quindi
reinstallare la viti di fissaggio del telaio per fissare l'unità.
0
Reinstallare il coperchio del vano inferiore e serrare le viti.
A
Reinstallare la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
B
Ribaltare nuovamente il computer. Ricollegare l'adattatore CA e tutti i
cavi al computer.
Page 41
Appendice A. Istruzioni CRU
a
b
1
1
2
1
2
Sostituzione della memoria - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
La quantità di memoria del computer può essere aumentata installando una
memoria DDR3 SDRAM (memoria dinamica ad accesso casuale sincrona a
tripla velocità) disponibile come opzione nello slot di memoria del computer.
I moduli DDR3 SDRAM sono disponibili in diverse capacità.
Nota: Utilizzare solo modelli di memoria supportati dal computer. Se si installa in modo
errato una memoria opzionale o si installa un modello di memoria non supportato,
all'avvio del computer verrà emesso un segnale acustico di allarme.
Per installare un modulo DDR3 SDRAM, procedere nel seguente modo:
1
Toccare un tavolo di metallo o un oggetto di metallo che tocca a terra per
ridurre l'elettricità statica del proprio corpo, che potrebbe danneggiare la
DDR3 SDRAM. Non toccare il bordo dei contatti del modulo DDR3
SDRAM.
2
Spegnere il computer. Scollegare l'adattatore CA e tutti i cavi dal
computer.
3
Chiudere il display del computer e ribaltare il computer.
4
Rimuovere la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
5
Rimuovere le viti , quindi rimuovere il coperchio del vano inferiore
.
35
Page 42
Appendice A. Istruzioni CRU
6
Se nello slot di memoria sono già installate due DDR3 SDRAM,
rimuoverne una per fare spazio a quella nuova premendo
contemporaneamente sui blocchi ai bordi della presa. Accertarsi di
conservare la DDR3 SDRAM vecchia per un uso futuro.
1 1
7
Allineare la tacca del modulo DDR3 SDRAM con la sporgenza della presa
e inserire delicatamente con un'angolazione di 30-45°.
8
Spingere il modulo DDR3 SDRAM in basso finché i blocchi su entrambi i
lati della presa non si bloccano in posizione.
2
36
2
1
9
Dopo aver allineato i morsetti di collegamento con gli appositi spazi,
reinstallare il coperchio del vano inferiore.
0
Reinstallare e serrare la vite.
A
Reinstallare la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
B
Ribaltare nuovamente il computer. Ricollegare l'adattatore CA e tutti i
cavi al computer.
Page 43
Appendice A. Istruzioni CRU
b
a
Nota: Se nel computer è installato solo un modulo DDR3 SDRAM, la scheda deve essere
installata nello SLOT-0 ( : slot inferiore) e non nello SLOT-1 ( : slot superiore).
Per accertarsi che il modulo DDR3 SDRAM sia installato correttamente,
procedere nel seguente modo:
1
Accendere il computer.
2
Tenere premuto F1 durante l'avvio. Compare la schermata di BIOS setup
utility. La voce Installed memory (memoria installata) mostra la quantità
totale di memoria installata nel computer.
37
Page 44
Appendice A. Istruzioni CRU
a
b
1
1
2
1
2
c
Sostituzione della scheda LAN wireless - - - - - - - - - - - - - - - - - - - - - - - - -
Per sostituire la scheda LAN wireless, procedere nel seguente modo:
1
Spegnere il computer, quindi scollegare l'adattatore CA e tutti i cavi dal
computer.
2
Chiudere il display del computer e ribaltare il computer.
3
Rimuovere la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
4
Rimuovere le viti , quindi rimuovere il coperchio del vano inferiore .
38
5
Scollegare i due cavi LAN wireless (uno nero, uno bianco) . Rimuovere
la vite che fissa la scheda LAN wireless .
3
4
d
Page 45
Appendice A. Istruzioni CRU
6
Rimuovere la scheda LAN wireless .
5
7
Installare la nuova scheda LAN wireless.
8
Reinstallare e serrare la vite.
9
Ricollegare i due cavi LAN wireless (uno nero, uno bianco).
Nota: Quando si installa o reinstalla la scheda LAN wireless, accertarsi di collegare il cavo
nero nella presa etichettata con AUX e il cavo bianco con la presa etichettata con
MAIN.
0
Reinstallare il coperchio del vano inferiore e serrare le viti.
A
Reinstallare la batteria. Per ulteriori informazioni, vedere “Sostituire la
e
batteria” a pagina 28.
B
Ribaltare nuovamente il computer. Ricollegare l'adattatore CA e tutti i
cavi al computer.
39
Page 46
Appendice A. Istruzioni CRU
a
b
1
1
2
1
2
c
3
1
2
Sostituzione dell'unità ottica - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Per sostituire l'unità ottica, procedere nel seguente modo:
1
Spegnere il computer, quindi scollegare l'adattatore CA e tutti i cavi dal
computer.
2
Chiudere il display del computer e ribaltare il computer.
3
Rimuovere la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
4
Rimuovere le viti , quindi rimuovere il coperchio del vano inferiore .
40
5
Rimuovere la vite mostrata in figura .
Page 47
Appendice A. Istruzioni CRU
d
e
5
4
1
2
6
Estrarre delicatamente l'unità ottica .
7
Installare una nuova unità ottica, quindi reinstallare la vite per fissare
l'unità.
8
Reinstallare il coperchio del vano inferiore, quindi le viti che fissano la
copertura.
9
Reinstallare la batteria. Per ulteriori informazioni, vedere “Sostituire la
batteria” a pagina 28.
0
Ribaltare nuovamente il computer. Ricollegare l'adattatore CA e tutti i
cavi al computer.
41
Page 48
Appendice A. Istruzioni CRU
La tabella seguente fornisce un elenco di unità sostituibili dal cliente, CRU
per il computer e informa su dove trovare le istruzioni di sostituzione.
CRU self-service
Poster di
installazione
Alimentatore CA ×
Cavo di alimentazione per
alimentatore CA
Batteria × ×
Batteria di scorta ×
Memoria ×
Unità ottica ×
×
Guida dell’utente
CRU con assistenza opzionale
Poster di
installazione
Unità disco rigido ×
Scheda LAN wireless ×
Guida dell’utente
42
Page 49
Marchi di fabbrica
I seguenti termini sono marchi di fabbrica di Lenovo in Italia e/o in altri paesi:
Lenovo
OneKey
Microsoft e Windows sono marchi di fabbrica registrati o marchi di fabbrica di
Microsoft Corporation negli Stati Uniti e/o in altri paesi.
Altri nomi di aziende, prodotti o servizi possono essere marchi di fabbrica o
marchi di servizio di terzi.
43
Page 50
it-IT
Rev. AA00
Loading...
