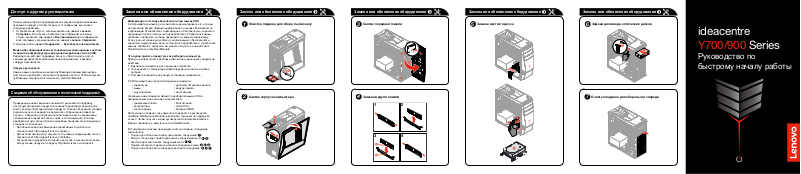

Lenovo 90DF008DRS User Manual

ideacentre

Y700/900 Series

4

1

2

2

2

2

2

6

1 2

3 4

1

5

3

7

Доступ к другим руководствам

Замена или обновление оборудования

Замена или обновление оборудования

Замена или обновление оборудования Замена или обновление оборудования

Замена или обновление оборудования

На ваш компьютер был предварительно загружен справочник важных
сведений о продукте. Чтобы открыть этот справочник, выполните
следующие действия.

1. Откройте меню «Пуск», затем щелкните или нажмите Lenovo
Companion. Если Lenovo Companion не отображается в меню
«Пуск», щелкните или нажмите Все приложения для отображения
всех программ, затем щелкните или нажмите Lenovo Companion.

2. Щелкните или нажмите Поддержка → Руководство пользователя.

Модели без предварительно установленных операционных систем
и клиентов инфраструктуры виртуальных рабочих столов (VDI):

Перейдите на веб-сайт поддержки Lenovo, чтобы получить доступ
к вашим руководствам. Дополнительные сведения см. в разделе
«Загрузка руководств».

Загрузка руководств

Самые новые электронные версии публикаций о вашем компьютере
доступны на веб-сайте технической поддержки Lenovo. Чтобы загрузить
публикации, откройте сайт www.lenovo.com/UserManuals.

Сведения об обслуживании и технической поддержке

Приведенные ниже сведения описывают техническую поддержку,
доступную для вашего продукта в течение гарантийного периода или
всего срока эксплуатации вашего продукта. Полное объяснение условий
гарантии Lenovo содержится в документе «Ограниченная гарантия
Lenovo». Сведения о получении полной гарантии см. в уведомлении
«Ограниченная гарантия Lenovo» ниже в этом документе. Если вы
приобрели услуги Lenovo, более подробные сведения см. в следующих
условиях и положениях:
– Для обновления или расширения гарантийных служб Lenovo

откройте сайт http://support.lenovo.com/lwsu

– Для использования услуг защиты от случайных повреждений Lenovo

откройте сайт http://support.lenovo.com/ladps

– Техническая поддержка в Интернете доступна в течение всего срока

эксплуатации продукта по адресу http://www.lenovo.com/support

Информация по технике безопасности при замене CRU

Не открывайте компьютер и не пытайтесь ремонтировать его, если вы
не прочитали раздел «Важная информация по технике безопасности»
в публикации Руководство с информацией о безопасности, гарантии,

окружающей среде и вторичной переработке и Справочник важных
сведений о продукте, которые прилагаются к вашему компьютеру.
Если у вас нет копии руководства с информацией о безопасности,
гарантии, окружающей среде и вторичной переработке и справочника
важных сведений о продукте, вы можете получить ее на веб-сайте

http://www.lenovo.com/UserManuals.

Что нужно сделать перед тем, как разбирать компьютер

Прежде чем приступать к разборке компьютера, выполните следующие
действия.

1. Выключите компьютер и все внешние устройства.

2. Отсоедините от компьютера кабели передачи сигналов и кабели
питания.

3. Поставьте компьютер на ровную устойчивую поверхность.

К CRU компьютера относятся следующие элементы:

• клавиатура, • дисковод оптических дисков,

• мышь, • модуль памяти,

• шнур питания, • жесткий диск.

Указанные ниже элементы являются необязательными CRU и
предназначены для опытных пользователей:

• графическая плата, • блок питания,

• вентиляторы, • плата Wi-Fi,

• теплосъемник, • батарея CMOS.

Инструкции по замене этих элементов содержатся в руководстве
Hardware Maintenance Manual на веб-сайте технической поддержки
Lenovo. Чтобы получить копию руководства Hardware Maintenance
Manual, перейдите к: www.lenovo.com/UserManuals.

В этом разделе описаны процедуры очистки и замены следующих
компонентов:

• Поддон для сбора пыли снизу (выполните следующие:

• Модуль чтения карт памяти (выполните следующие шаги:

• Жесткий диск (выполните следующие шаги:

• Привод оптического диска (выполните следующие шаги:

• Поддон для сбора пыли спереди (выполните следующие:

5)

)

4)

3 6)

3 7)

Очистка поддона для сбора пыли снизу

Снятие корпуса компьютера

Снятие передней панели

Замена модуля памяти

Замена жесткого диска

Замена дисковода оптических дисков

Руководство по
быстрому началу работы

Очистка поддона для сбора пыли спереди

Распакуйте устройство

115

230

Version 1.0 2015.08

SP40G46684

1

Выберите нужное напряжение

4

Вид компьютера спереди/сверху

Вид компьютера сзади

Подключение к Интернету

Справочная система Windows

Компьютер Клавиатура* Мышь* Шнур

питания

* Только в некоторых моделях.

ПРИМЕЧАНИЕ. Некоторые модели могут содержать не приведенные
здесь элементы.

Подключите клавиатуру и мышь

2

Подключите кабель Ethernet

3

Публикации

Некоторые модели оснащены переключателем напряжения. Его можно
найти на тыльной части вашего компьютера. Модели без переключателя
напряжения управляют напряжением автоматически.
Если диапазон подачи электроэнергии составляет 100-127 В переменного
тока, установите переключатель на 115 В.
Если диапазон подачи электроэнергии составляет 200-240 В переменного
тока, установите переключатель на 230 В.

Подключите монитор и шнуры питания

5

Включите компьютер

6

Устройство чтения карт

памяти

Разъем USB 3.0 / разъем

зарядки при отключении
питания по USB

Разъем USB 3.0

1

Разъемы USB 2.0
Разъем наушников
Разъем микрофона
Кнопка питания
Дисковод оптических дисков

Для подключения к Интернету необходим договор с поставщиком
интернет-услуг и специальное оборудование.
Предложения поставщиков интернет-услуг отличаются в зависимости
от страны. Обратитесь к поставщику интернет-услуг для получения
информации о доступных в вашей стране предложениях.
Ваш компьютер поддерживает беспроводную (только в некоторых
моделях) и проводную сеть, с помощью которой можно подключаться к
другим устройствам.

Проводное сетевое подключение

Для проводных сетей подключите один конец кабеля Ethernet
(приобретается отдельно) в разъем Ethernet на компьютере, а другой
— в сетевой маршрутизатор или широкополосный модем. Обратитесь к
поставщику интернет-услуг для получения инструкций по установке.

ПРИМЕЧАНИЕ. Инструкции по установке широкополосного модема и
маршрутизатора отличаются в зависимости от производителя. Следуйте
инструкциям производителя.

Беспроводное сетевое подключение

Для беспроводных сетей можно использовать встроенную антенну Wi-Fi
для доступа к беспроводной домашней сети.
Чтобы подключить компьютер к беспроводной сети, выполните
следующие действия.
Нажмите значок сети на панели задач и выберите название
маршрутизатора. Нажмите Подключиться и следуйте инструкциям на

Разъемы USB 2.0
Разъем для клавиатуры PS/2
Разъем HDMI

1

Разъем DVI (только для

модели Y900)

Встроенный разъем VGA

1

Разъемы USB 3.0
Разъем Ethernet
Аудиоразъемы
Область для плат PCI-Express
Разъем питания

2

экране.
Протестируйте работу беспроводной сети, открыв веб-браузер и зайдя
на веб-сайт.

Справочная система Windows содержит подробные сведения об
использовании операционной системы Windows.
Чтобы получить доступ к справочной системе Windows, выполните
следующие действия:
Откройте меню «Пуск», затем щелкните или нажмите Начало работы,
чтобы получить дополнительные сведения.
Можно также ввести Начало работы или нужную строку поиска в поле
поиска на панели задач. Вы получите предложения и ответы на свои
вопросы об ОС Windows, а также лучшие результаты поиска, доступные
на вашем ПК и в Интернете.

Чтобы выполнить восстановление системы Windows 10 после серьезной
ошибки, щелкните или нажмите кнопку «Пуск» и выберите Параметры
→ Обновление и безопасность → Восстановление. Затем следуйте
инструкциям на экране, чтобы выполнить восстановление системы.

ВНИМАНИЕ! Операционная система Windows предоставляется
корпорацией Microsoft. Используйте ее в соответствии с
ЛИЦЕНЗИОННЫМ СОГЛАШЕНИЕМ, заключенным между вами и
корпорацией Microsoft. По любым вопросам об операционной системе
обращайтесь в корпорацию Microsoft непосредственно.

Следующие сведения относятся к типу устройств ideacentre Y700, Y900:
90DD [Y900-34ISZ Energy Star] / 90DF [Y700-34ISH Energy Star]
90DG [Y700-34ISH Non-Energy Star]

В зависимости от модели и конфигурации компьютера, его компоненты могут
отличаться от описанных в этом руководстве.
Дизайн и характеристики продукта могут быть изменены без уведомления.

Lenovo, логотип Lenovo и ideacentre являются товарными знаками Lenovo в США и
других странах.
Windows является товарным знаком группы компаний Microsoft.
Другие названия компаний, продуктов или служб могут являться товарными
знаками или знаками обслуживания других компаний.

1

Только в некоторых моделях.

ВНИМАНИЕ! Не вставляйте 3-дюймовые диски в дисковод оптических
дисков.

1

Только в некоторых моделях.

2

Для разных плат предоставляются различные разъемы.

ПРИМЕЧАНИЕ. Если модель имеет два разъема VGA для монитора,
используйте разъем на графическом адаптере.

© Copyright Lenovo 2015. УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕННЫХ ПРАВАХ. Если
данные или программное обеспечение предоставлены согласно контракту Служб
общего назначения, использование, воспроизведение и раскрытие регулируется
по контракту № GS-35F-05925.
