Lennox S160, S260, S210, ST310, C160 Installation Instructions Addendum

HEARTH PRODUCTS ADDENDUM

US

US

HEARTH PRODUCTS ADDENDA

775,205M
REV. B 09/2007

Stoves and Fireplace Inserts
Addenda aux manuels d'installation pour
les poêles au bois et encastrables

INSTALLATION INSTRUCTIONS MANUAL ADDENDUM FOR COUNTRY™ COLLECTION
WOOD STOVES AND FIREPLACE INSERTS MANUFACTURED BY LENNOX HEARTH PRODUCTS
GUIDE D’INSTALLATION ADDENDA POUR LES POÊLES AU BOIS COUNTRY
STOVES ET ENCASTRABLESFABRIQUÉ PAR LENNOX HEARTH PRODUCTS

Installation Manual Addendum for Wood

RETAIN THESE INSTRUCTIONS

FOR FUTURE REFERENCE

The information in this addendum amends the Installation Instruction
manuals for the models listed below. The purpose of this addendum is to
clarify that these appliances are approved for installation in Canada and to
amend the manuals with additional requirements and information for Canada
installations. All affected installation manuals will be revised to include the
information in this document.

LISTING/TESTING

The following models have been Tested and Listed by OMNI-Test Laboratories,
Inc.; Beaverton, OR to the standards listed below.

Les informations contenues dans cet addenda amendent le manuel
d’installation pour les modèles ci-dessous. Cet addenda a pour but de

clarier que ces appareils sont homologués pour installation au Canada et

amender les manuels avec des conditions et de l’information additionnelles

pour des installations au Canada. Tous les manuels d’installation concernés
seront révisés pour inclure l’information contenue dans ce document.

HOMOLOGATION/MISE À L’ESSAI

Les modèles ci-dessous ont été mis à l’essai et certiés par les Laboratoires
OMNI-Test Inc. Beaverton, OR pour répondre aux normes ci-dessous.

CONSERVEZ CES INSTRUCTIONS

POUR CONSULTATION ULTÉRIEURE

Wood-Burning Free-Standing Models
TESTED TO: UL 1482, ULC S-627-00

STRIKER™ S160 SA160 - OTL Report No.
PERFORMER™ SS210 - OTL Report No.
PERFORMER ST210 - OTL Report No.
LEGACY™ S260 - OTL Report No.
CANYON™ ST310 - OTL Report No.

Wood-Burning Fireplace Insert Models
TESTED TO: UL 1482, ULC S-628-93

STRIKER C160 CA160 - OTL Report No.
PERFORMER C210 CA210 - OTL Report No.
LEGACY C260 - OTL Report No.
ELITE™ E260 - OTL Report No.
CANYON C310 - OTL Report No.

Note:
A French installation and operation manual is available upon request

050-S-02b-2
050-S-02b-2

050-S-03b-2

050-S-03b-2

050-S-03b-2

050-S-02b-2

050-S-09b-2

050-S-03b-2

050-S-03b-2

050-S-10b-4

CODES AND STANDARDS

Check all local building and safety codes before installation. The installation
instructions and appropriate code requirements must be followed exactly and
without compromise. In the absence of local codes the following standards
and codes must be followed.

Modèles au bois sur pieds

TESTÉ SELON: UL 1482, ULC S-627-00
STRIKER S160 SA160 - OTL Rapport No.
PERFORMER SS210 - OTL Rapport No.
PERFORMER ST210 - OTL Rapport No.
LEGACY S260 - OTL Rapport No.
CANYON ST310 - OTL Rapport No.

Modèles encastrables au bois

TESTÉ SELON: UL 1482, ULC S-628-93
STRIKER C160 CA160 - OTL Rapport No.
PERFORMER C210 CA210 - OTL Rapport No.
LEGACY C260 - OTL Rapport No.
ELITE E260 - OTL Rapport No.
CANYON C310 - OTL Rapport No.

Remarque:
Ce manuel d’installation et d’utilisation est disponible en français sur
demande

CODES ET DIRECTIVES

Vérier le code du bâtiment et les codes de sécurité de votre région avant
l’installation. Vous devez suivre à la lettre les directives d’installation et
vous conformer aux codes appropriés sans concessions. À défaut de tels

codes, suivez les codes et directives contenus dans ce manuel.

050-S-02b-2

050-S-03b-2

050-S-03b-2

050-S-03b-2

050-S-02b-2

050-S-09b-2

050-S-03b-2

050-S-03b-2

050-S-02b-2

050-S-10b-4

1

If blower is installed: National Electrical Code, ANSI/NFPA 70 - latest edition. In

Canada, the current CSA C22-1 Canadian Electrical Code - latest edition.

Si un ventilateur est installé: National Electrical Code, ANSI/NFPA 70 - dernière
édition. Au Canada, CSA C22-1 Canadian Electrical Code - dernière édition.

Mobile Home Construction and Safety Standard, Title 24 CFR, Part 3280 (in
Canada CAN/CSA Z240 MH), or, when such a standard is not applicable, the
Standard for Mobile Home Installations, ANSI A225.1.

In the U.S., the National Fire Protection Association’s Code, NFPA 211, Standards
for Chimneys, Fireplaces, Vents and Solid-Fuel-Burning Appliances, or similar
regulations, may apply to the installation of a Solid-Fuel-Burning appliance in your
area. In Canada, the guideline is established by the CSA Standard, CAN/CSA­B365-M93, Installation Code for Solid-Fuel-Burning Appliances and Equipment.

Prefabricated metal chimneys must be listed to UL 103 or ULC S629 standards
(HT chimney - 2100° Fahrenheit).

The chimney connector shall not pass through an attic or roof space, closet or

similar concealed space, or a oor, or ceiling. Where passage through a wall,

or partition of combustible construction is desired, the installation shall conform
to CAN/CSA-B365.

IMPORTANT INFORMATION

In Canada the hearth or oor protection area must extend a minimum of

18" to the front of the fuel door opening and 8" beyond both sides.

Save this document and the Installation Manual for future refer­ence.

Do not connect to any air distribution duct or system.

Do not use chemicals or uids to start the re.

Hot while in operation. Keep children, clothing and furniture away.
Contact may cause skin burns.

These appliances are not approved for installation in Mobile Homes
in Canada.

There must be an effective vapor barrier at the location where the
chimney or other component penetrates to the exterior of the structure.
Follow the vent manufacturer's detailed instructions.

Do not operate the stove with the doors open or ajar, as this will
produce extreme temperatures within the stove. Damage caused

from over-ring is not covered under the manufacturers limited

warranty.

WARNING: BURNING IMPROPER FUEL (I.E. CHARCOAL) CAN
RESULT IN CARBON MONOXIDE POISONING, WHICH MAY LEAD
TO DEATH!

Carbon monoxide poisoning – early signs of carbon monoxide poi-

soning resemble the u with headaches, dizziness, or nausea. If you

have these signs, get fresh air at once! Have the heater inspected

by a qualied service technician. Some people are more affected

by carbon monoxide than others. These include pregnant women,
people with heart or lung disease or anemia, those under the inu­ence of alcohol, and those at high altitudes.

Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280
(au Canada CAN/CSA Z240 MH), ou, lorsque ces règles ne s’appliquent pas, the
Standard for Manufactured Home Installations, ANSI A225.1.

Aux États-Unis, the National Fire Protection Association’s Code, NFPA 211,
Réglementations pour les cheminées, Foyers, Conduits et appareils à combustible
solide - ou des règlements similaires peuvent s’appliquer pour l’installation d’un
appareil à combustible solide dans votre région. Au Canada, les normes à suivre
sont établies par CSA Standard, CAN/CSA-B365-M93, Code d’installation pour
les appareils à combustible solide et accessoires.
Les cheminées préfabriquées en métal doivent être homologuées selon UL 103
ou ULC S629 standards (HT chimney - 2100° Fahrenheit).

Le tuyau connecteur ne doit pas passer dans une garde-robe, plancher, plafond,
grenier, entretoît ou tout autre espace fermé. Si vous désirez passer le tuyau
connecteur dans un mur ou dans une cloison combustible, l’installation doit être
conforme à CAN/CSA-B365.

INFORMATION IMPORTANTE

Au Canada, le recouvrement de plancher doit s’étendre un minimum de 18"
à l’avant des portes de l’appareil et de 8" de chaque côté.

Conservez ce document et le manuel d’installation pour consultation

ultérieure.

Ne pas connecter à un système de conduits d’air.

Ne pas utiliser de produits chimiques ni de liquides inammable pour

allumer le feu.

L’appareil est chaud lors de l’opération. Risques de brûlures cutanées.
Tenir les enfants, les matériaux combustibles, les vêtements et les meubles
éloignés de l’appareil.

Ces appareils ne sont pas homologués pour installation dans une maison

mobile au Canada.

Il doit y avoir un coupe vapeur fonctionnel à l’endroit ou la cheminée
ou toute autre composante traverse la structure vers l’extérieur. Suivre
les instructions détaillées de votre fabricant de conduits.

Ne pas opérer cet appareil avec les portes ouvertes ou enlevées
car cela produit une chaleur extrême à l’intérieur du poêle. Les
dommages causés par une surchauffe ne sont pas couverts par la
garantie limitée du fabricant.

AVERTISSEMENT : FAIRE BRÛLER UN COMBUSTIBLE INADÉQUAT
(COMME DU CHARBON) PEUT RÉSULTER À UN EMPOISONNEMENT
AU MONOXYDE DE CARBONE ET PEUT ENTRAÎNER LA MORT.

Empoisonnement au monoxyde de carbone – les symptômes d’un
empoisonnement au monoxyde de carbones ressemblent à ceux
d’une grippe avec maux de tête, étourdissements ou nausée. Si vous
ressentez ces symptômes prenez de l’air frais immédiatement!Faîtes
vérier le pôele par un technicien de service qualié. Certaines

personnes sont plus sensibles au monoxyde de carbone que
d’autres telles que les femmes enceintes, les personnes souffrant

de troubles cardiaques, pulmonaires ou d’anémie. Les personnes
sous l’inuence de l’alcool et celles qui habitent à haute altitude
sont aussi affectées.

2

Ventilation requirements / provide adequate air for combustion.
The fresh air requirements of this appliance must be met within the
space where it will be installed. Ventilation is essential when using
a Solid-Fuel-Burning heater. In well insulated and weather tight

homes, it may be difcult to establish a good draft up the chimney

(caused by a shortage of air in the home). The lack of air is caused
by many common household appliances which exhaust air from the
home (such as a furnace, heat pump, air conditioner, clothes dryer,

exhaust fans, replaces, and other fuel burning appliances). Also,

the combustion process of this heater uses oxygen from inside the

dwelling. If the available fresh air delivery in the dwelling is insufcient

to support the demands of these appliances, problems can result
(i.e. excessive negative pressure can develop in the dwelling which
will affect the rate at which this appliance can draft thus resulting in
performance problems. To correct this problem it may help to open
a window (preferably on the windward side of the house) or install
an optional outside air kit.

SMOKE DETECTORS - Since there are always several potential
sources of re in any home, we recommend installing smoke detec­tors. If possible, install the smoke detector in a hallway adjacent to
the room (to reduce the possibility of occasional false activation
from the heat produced by the stove). If your local code requires a
smoke detector be installed within the same room, you must follow
the requirements of your local code. Check with your local building
department for requirements in your area.

The following is for “replace inserts” only

Besoin en ventilation : fournir un apport sufsant d’air pour la
combustion. L’apport d’air frais pour cet appareil doit être comblé
et ce à même l’espace où l’appareil sera installé. L’aération est
essentielle lors de l’utilisation d’un pôele à combustion solide.
Dans des maisons bien isolées et hermétiques, il peut être difcile
d’obtenir une bonne tire dans la cheminée (causé par un manque
d’air à l’intérieur de la maison). Un manque d’air peut être causé par
plusieurs appareils ménagers qui évacuent l’air de la maison (tels
que les fournaise, thermopompe, climatiseur, sécheuse, ventilateur,
foyer et autres appareils à combustion) Aussi, le processus de
combustion de ce poêle utilise l’oxygène provenant de l’intérieur
de la maison. Certains problèmes peuvent résulter d’un apport
d’air insufsant pour alimenter la demande de ces appareils (c.i.e.
pression négative excessive qui se développe dans la maison et qui
peut affecter la vitesse à laquelle l’appareil peut tirer l’air résultant

dans une baisse de la performance). Pour corriger cette situation,

ouvrez une fenêtre (préférablement du côté face au vent) ou installez
un ensemble optionnel de prise d’air extérieur.

DÉTECTEURS DE FUMÉE - Comme il existe plusieurs sources poten­tielles d’incendie dans une maison, nous recommandons l’installation

d’un détecteur de fumée. Si possible, installez le détecteur de fumée
dans un couloir adjacent à la pièce (pour réduire les possibilités oc­casionnelles de fausses alarmes causées par la chaleur produite par
le poêle). Si un règlement dans votre région vous oblige d’installer
un détecteur de fumée dans la pièce, vous devez respecter cette
réglementation. Communiquer avec les autorités locales en bâtiment
ou le service de prévention des incendies de votre région.

These heaters are designed to be installed into an existing masonry

replace (built to UBC 37 or ULC S628 standards) or factory-built,
solid-fuel and wood-burning replaces (listed to UL 127 or ULC

S610) only.

Installations in Canada require a full-length liner, type HT (2100°
Fahrenheit) listed to UL 1777 (United States) or ULC S635 (Canada)
standards.

Canada Installations into Masonry Fireplaces - The chimney liner must
conform to the Class 3 requirements of CAN / ULC – S635, Standard
for Lining Systems for Existing Masonry or Factory-Built Chimneys
and Vents, or CAN / ULC – S640 Standard for Lining Systems for
New Masonry Chimneys.

The replace in which this wood-burning insert is to be installed

must be thoroughly cleaned if it has been used to burn wood or
synthetic logs. Have the chimney and all inside surfaces of the

replace brushed and vacuumed so that no soot, embers, or loose

combustion deposits can be drawn into the heat circulation blower
and blown into the living area.

If any portion of the chimney system shows signs of structural or
mechanical weaknesses, such as cracks, leaky joints, corroded or
warped surfaces, the faulty portion must be repaired or replaced
prior to installing this appliance.

Ce qui suit concerne les poêles encastrables seule­ment:

Ces appareils sont conçus pour être installés dans un foyer de maçon­nerie existant (construit selon UBC 37 ou selon la norme ULC S628)

ou dans un foyer à combustion solide au bois préfabriqué (certié

selon UL 127 ou ULC S610) seulement.

Les installations au Canada requièrent un chemisage à l’aide d’un
tubage pleine longueur de type HT (2100° Fahrenheit) certiée selon

UL 1777 (USA) ou selon la norme ULC S635 (Canada)

Installation au Canada dans un foyer de maçonnerie – Le tubage doit

répondre aux exigences de la Classe 3 CAN / ULC - S635, "Standard

for Lining Systems for Existing Masonry or Factory-Built Chimneys
and Vents", ou CAN / ULC – S640 "Standard for Lining Systems for
New Masonry Chimneys".

Le foyer dans lequel l’encastrable sera installé doit être intégralement
nettoyé s’il a été utilisé pour chauffer au bois ou avec des bûches
synthétiques. Assurez-vous que la cheminée et les parois intérieures
du foyer sont brossées et aspirées an qu’aucune suie, cendres ou
dépôts de combustibles ne puissent être aspirés et rejetés dans

l’espace habitable.

Si une partie de la cheminée démontre des faiblesses mécaniques ou
de structure tels que des ssures, joints perméables, surfaces rouil­lées ou gauchies, la portion abîmée doit être réparée ou remplacée

avant d’installer l’appareil.

3

The following is for “replace inserts” only

C

B

A

(continued)

The factory-built rebox must accept the insert without modication
other than removing bolted or screwed together pieces such as bafes
/ smoke shelf / deectors, ash lips, glass door, screen or door tracks,

log grates, refractory or masonry lining and damper assemblies. Any

replace component, which is removed, must be retained so they
can be reinstalled to restore the replace to its original operating

condition. The removal of any part must not alter the integrity of the

outer shell of the pre-engineered replace cabinet in any way. Any

parts removed must be replaceable. If any components are removed
from (or altered) from

the existing replace,

a Warning Label (see

below) must be afxed

inside the fireplace

rebox, so that it shall

be visible upon re-

moval of the replace

THIS FIREPLACE HAS BEEN ALTERED TO

ACCOMMODATE A FIREPLACE INSERT AND

SHOULD BE INSPECTED BY A QUALIFIED

insert. Note: RTV high
temperature silicone is
an approved adhesive

to afx the label.

The replace insert must be installed with a continuous chimney
liner that is the same diameter as the ue outlet collar extending
from the replace insert to the top of the chimney. The chimney

liner must conform to the Class 3 requirements of CAN/ULC-S635,
Standard for Lining Systems for Existing Masonry or Factory-Built
Chimneys and Vents, or CAN/ULC-S640, Standard for Lining Systems
for New Masonry Chimneys.

Positive ue connectors required for installation in Canada are

available from your Lennox Hearth Products dealer. And include
the part numbers:

71161 - 6" Positive Flue Connector Ring Kit
71162 - 8" Pos Flue Connector Ring Kit
71163 - 8" to 6" Reducer w/ Pos Flue Connector

WARNING

PERSON PRIOR TO RE-USE AS A

CONVENTIONAL FIREPLACE.

Ce qui suit concerne les encastrables seulement (suite)

Le foyer préfabriqué doit permettre l’installation de l’encastrable sans
effectuer de modication sauf pour retirer des pièces assemblées
ensemble telles que déecteur / tablette, cendrier, porte de verre,
pare-étincelles, ferrure d’articulation de la porte, bûche, pierres
réfractaires, tuile et clé de tirage Vous devez garder toutes les com-

posantes du foyer que vous retirez pour pouvoir restaurer le foyer
avec ses composantes d’origine. Le fait de retirer des composantes

ne doit pas altérer l’intégrité du boîtier extérieur du foyer préfabriqué
de quelque façon que ce soit. Toute pièce enlevée doit pouvoir être
réinstallée. Si une composante est retirée ou altérée d’un foyer
existant, une étiquette

d’avertissement (voir
ci-dessous) doit être

apposée à l’intérieur
du boîtier du foyer
an qu’elle soit vis-

ible si l’encastrable

est retiré. Remarque :

le silicone RTV haute

température est un
adhésif approuvé pour
xer l’étiquette.

L’encastrable doit être installé avec un tubage de cheminée pleine
longueur de même diamètre que la sortie du conduit de fumée et doit
s’étendre de l’encastrable jusqu’au bout de la cheminée. Le tubage
de cheminée doit répondre aux exigences de la Classe Classe 3 -

CAN/ULC-S635, "Standard for Lining Systems for Existing Masonry
or Factory-Built Chimneys and Vents", ou CAN/ULC-S640, "Standard
for Lining Systems for New Masonry Chimneys".

Tel que requis au Canada, le raccord assurant la connection à une
cheminée existante est disponible auprès de votre détaillant Lennox

Hearth Products. Il comprend les items suivant:

71161 - Ensemble de raccordement pour conduit 6 po.
71162 - Ensemble de raccordement pour conduit 8 po.

71163 - Ensemble de raccordement réducteur de 8 po. à 6 po.

AVERTISSEMENT

CE FOYER A ÉTÉ ALTÉRÉ POUR PERMETTRE

L’INSTALLATION D’UN ENCASTRABLE ET
DEVRAIT-ÊTRE INSPECTÉ PAR UN TECH-

NICIEN QUALIFIÉ AVANT D’ÊTRE RÉUTILISÉ

EN TANT QUE FOYER CONVENTIONNEL.

4

A = Min. Width /

Largeur Min.

B = Min. Height /

Hauteur Min.

C = Max. Depth /
Profondeur Max.

ALCOVE MINIMUM DIMENSIONS / DIMENSIONS MINIMALES DE L'ALCÔVE

S160 S210 S260 ST310

6 Inch / pouce (mm) 6 Inch / pouce (mm) 6 Inch / pouce (mm) 8 Inch / pouce (mm) 6 Inch /

Single Wall

Simple

Paroi

48"

(1219mm)

84"

(2134)

48"

(1219mm)

Single

Wall w/

shield

N/A 44"

(1117mm)

N/A 72"

(1829mm)

N/A 48"

(1219mm)

Double

Wall

Double

Parois

Single Wall

Simple

Paroi

Single Wall

w/shield

N/A N/A 48"

N/A N/A 72"

N/A N/A 48"

Double

Wall

Double

Parois

(1219mm)

(1829mm)

(1219mm)

Single Wall

Simple

Paroi

N/A 54"

N/A 84"

N/A 48"

Double

Wall

Double

Parois

(1372mm)

(2134mm)

(1219mm)

Single Wall

Simple

Paroi

N/A 64"

N/A 84"

N/A 48"

NOTE: DIAGRAMS & ILLUSTRATIONS NOT TO SCALE - REMARQUE :
LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.

Double

Wall
Double
Parois

(1626mm)

(2134mm)

(1219mm)

pouce (mm)

Double

Wall

Double

Parois

56-1/2

(1435mm)

72"

(1829mm)

48"

(1219mm)

8 Inch /

pouce (mm)

Double

Wall

Double

Parois

56-1/2

(1435mm)

72"

(1829mm)

48"

(1219mm)

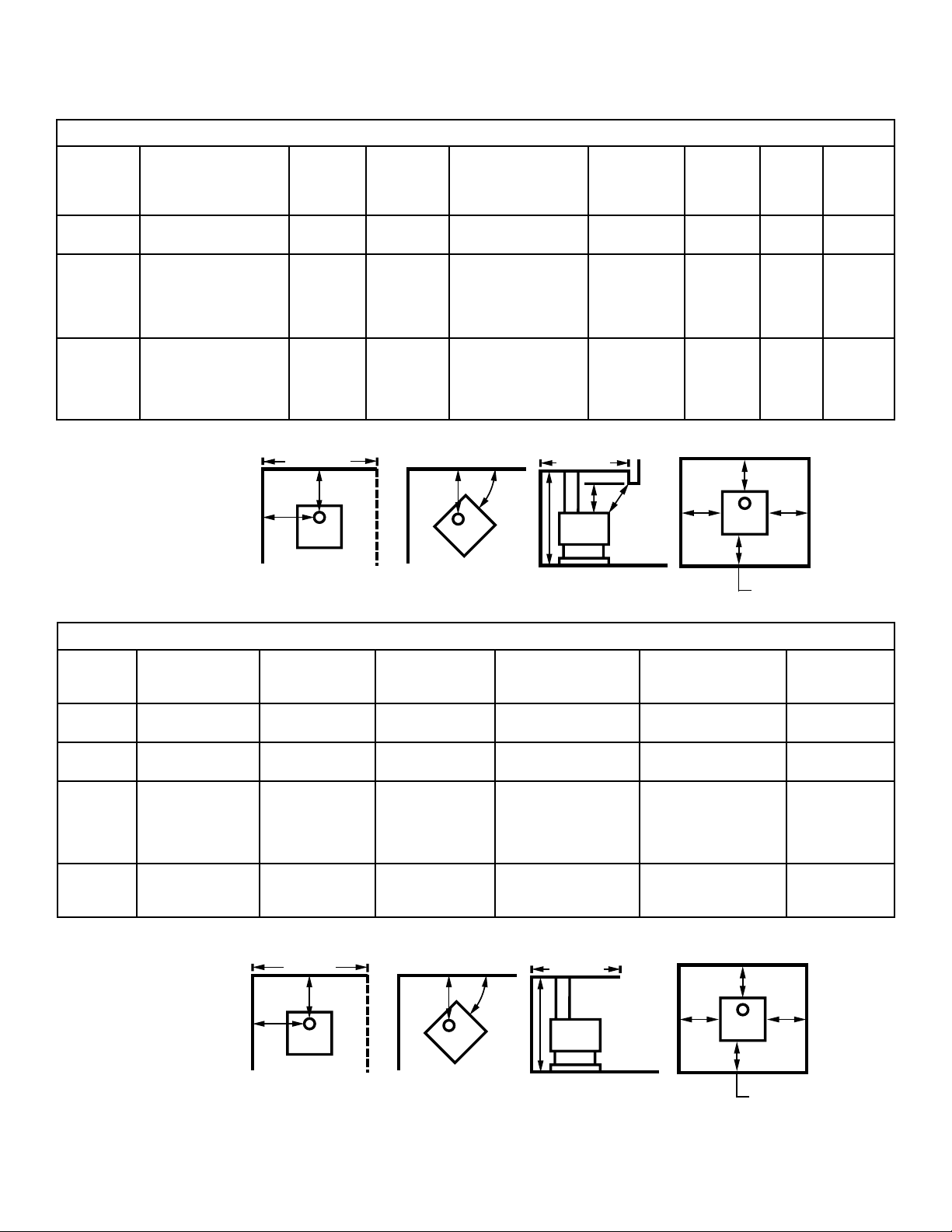

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS - INCHES (MILLIMETERS)

A

C

G

E E

M

N

P

45°

E E

A

C

G

E

E

M

45°

E E

DÉGAGEMENTS MINIMUMS AUX MATÉRIAUX COMBUSTIBLES - EN POUCES (MILLIMÈTRES)

Free-Standing Models - Modèles Sur Pieds S160

Pipe
Conecteur

Single Wall
Simple Paroi

Single w/Pipe
Shield
Simple
paroi avec
protecteur

Double Wall
Double Parois

† USA=8" (200mm) from door opening,

Canada=8" (200mm) from sides and
back of unit

USA= 8" (200mm) à l’avant de la

porte, Canada 8" de chaque côté de

l’appareil

See Floor Protection Requirements

on Page 7.

Voir la section: protection de

plancher requise à la page 7

u

Dimensions to Stove Body / Dégage­ment requis à l'appareil

Installation A) Back Wall

Residential or Alcove

Alcôve ou résidentielle

Residential or Alcove

Alcôve ou résidentielle

Residential or Alcove or
Mobile Home (US Only)

Alcôve ou résidentielle ou

Maison Mobile (USA Seule-

ment)

to Flue/Mur à

conduit

USA-16"

CAN-483mm

USA-10"

CAN-330mm

USA-10"

CAN-330mm

44" MIN.
1118mm

Stove
Poêle

Parrallel Position
Position Parallèle

C) Side Walls
to Flue/Mur

latéral à

conduit

USA-21"

CAN-610mm

USA-18"

CAN-533mm

USA-18"

CAN-533mm

Combustible Wall

Mur Combustible

A
L
C
Ô
V
E

Corner Position
Position En Coin

E) Floor Protection - sides
Protecteur Plancher †

8"

200mm

8"

200mm

8"

200mm

48" MAX.
1219mm

Stove

Poêle

Alcove Position

Position De L'alcôve

G) Corner Pos.
Flue to Wall

CAN-533mm

USA-13.5"

CAN-419mm

USA-13.5"

CAN-419mm

Stove
Poêle

USA-18"

M) Alcove
Height/Hau­teur de

l’alcôve

84"

2134mm

84"

2134mm

72"

1829mm

N)

u

30"

762mm

30"

762mm

30"

762mm

Floor Protection

Protecteur Plancher

CAN 8"
200mm

USA 0"

0mm

Stove
Poêle

USA=16" (406mm) MIN.
Canada=18" (450mm) MIN.

P)

u

36"

914mm

36"

914mm

36"

914mm

Pipe
Conecteur

Single Wall
Simple Paroi

Single w/Pipe
Shield

Double Wall
Double
Parois

Double Wall
Double
Parois

Installation A) Back Wall to

Residential

Résidentielle

Residential

Résidentielle

Residential or Mobile
Home (USA Only)

Résidentielle ou

Maison Mobile (USA

Seulement)

Alcove

Alcôve

† USA=8" (200mm) from door

opening, Canada=8" (200mm)
from sides and back of unit

USA= 8" (200mm) à l’avant de

la porte, Canada 8" de chaque

côté de l’appareil

See Floor Protection Require-

ments on Page 7.

Voir la section: protection de

plancher requise à la page 7

Free-Standing Models - Modèles Sur Pieds S210/ST210

Flue/Mur à conduit

USA-16"

CAN-483mm

USA-10"

CAN-330mm

USA-10"

CAN-330mm

USA-10"

CAN-330mm

48" MIN.
1219mm

C) Side Walls to

Flue/Mur latéral à

conduit

USA-24"

CAN-635mm

USA-24"

CAN-635mm

USA-18"

CAN-483mm

USA-21"

CAN-559mm

Combustible Wall

Mur Combustible

E) Floor Protection- sides
Protecteur Plancher †

A
L
C

Stove
Poêle

O
V
E

Stove

Poêle

8"

200mm

8"

200mm

8"

200mm

8"

200mm

48" MAX.

1219mm

G) Corner Pos. Flue to Wall M) Alcove Height/

USA-18"

CAN-533mm

USA-18"

CAN-533mm

USA-15"

CAN-450mm

N/A 72"

Hauteur de l’alcôve

84"

2134mm

84"

2134mm

72"

1829mm

1829mm

Floor Protection

Protecteur Plancher

CAN 8"
200mm

USA 0"

0mm

Stove
Poêle

Parrallel Position
Position Parallèle

NOTE: DIAGRAMS & ILLUSTRATIONS NOT TO SCALE - REMARQUE :
LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.

Corner Position
Position En Coin

Alcove Position

Position De L'alcôve

USA=16" (406mm) MIN.
Canada=18" (450mm) MIN.

5

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS - INCHES (MILLIMETERS)

A

C

G

M

45°

B

D

F

E

E

A

C

G

E E

M

N

45°

B

D

E

E

DÉGAGEMENTS MINIMUMS AUX MATÉRIAUX COMBUSTIBLES - EN POUCES (MILLIMÈTRES)

Free-Standing Model - Modèles Sur Pieds S260 - Inches (mm)

Pipe
Conecteur

Single Wall (8” dia.)

Simple Paroi

Single Wall (6” dia.)

Simple Paroi

Double Wall (8” dia.)

Double Parois

Double Wall (8” dia.)

Double Parois

Double Wall (6” dia.)

Double Parois

Installation A) Back

Residential

Résidentielle

Residential

Résidentielle

Residential or Mobile Home*

Résidentielle ou Maison

Mobile*

Alcove - Residential or
Mobile Home*

Alcove - Résidentielle ou

Maison Mobile*

Residential or Alcove or
Mobile Home*

Résidentielle ou Alcove ou

Maison Mobile*

Wall to
Flue/Mur

à conduit

23"

(584mm)

18"

(450mm)

16"

(406mm)

16"

(406mm)

12"

(305mm)

B) Back
Wall to
Stove/
Mur
arrière
au poêle

20.5"

(521mm)

15.5"

(394mm)

13.5"

(343mm)

13.5"

(343mm)

9.5"

(241mm)

C) Side
Walls to
Flue/Mur

latéral à

conduit

28"

(711mm)

26"

(660mm)

25"

(635mm)

28"

(711mm)

23"

(584mm)

D) Side
Walls
from
Stove/

Cotés du

poêle

(450mm)8"(200mm)

(406mm)8"(200mm)

(381mm)8"(200mm)

(450mm)8"(200mm)

(330mm)8"(200mm)

E) Edge of
Door open­ing to side/

Dégagement

requis pour
l’ouverture de
la porte†

18"

16"

15"

18"

13"

F) Back

wall to
stove in
corner/

Position
en coin,
Mur arrière
au poêle

13"

(330mm)

11"

(279mm)

12"

(305mm)

N/A N/A 84"

11"

(279mm)

G) Corner
Pos. Flue
to Wall/
Position

en coin, à

conduit

23"

(584mm)

21"

(533mm)

22"

(559)

21"

(533mm)

M) Alcove
Height/Hau­teur de

l’alcôve

N/A

N/A

N/A

(2134mm)

84"

(2134mm)

* Mobile Home - USA only - Maison Mobile - USA SEULEMENT

Floor Protection

Protecteur Plancher

CAN 8"

200mm

USA 0"

0mm

†

USA=16" (406mm) MIN.

Canada=18" (450mm) MIN.

† USA=8" (200mm) from door

opening, Canada=8" (200mm)
from sides and back of unit

USA= 8" (200mm) à l’avant de

la porte, Canada 8" de chaque

côté de l’appareil

See Floor Protection Require-

ments on Page 7

Voir la section: protection de

plancher requise à la page 7

54" /1372mm MIN.

Stove
Poêle

Parrallel Position
Position Parallèle

A
L
C
Ô
V
E

Combustible Wall
Mur Combustible

Stove

Poêle

Corner Position

Position En Coin

48" /1219mm MAX.

Stove
Poêle

Alcove Position

Position de l'alcôve

Free-Standing Model - Modèles Sur Pieds S310

Pipe
Conecteur

Double Wall
Double Parois

6” or 8” Dia.

* Mobile Home - USA only - Maison Mobile - USA SEULEMENT

Installation A) Back

Residential, Alcove,
Mobile Home*

Résidentielle, Alcove,

Maison Mobile*

Wall to

Flue/Mur à

conduit

12"

(305mm)

B) Back
Wall to
Stove/Mur
arrière au
poêle

9-1/2"

(241mm)

C) Side
Walls to
Flue/Mur

latéral à

conduit

24"

(610mm)

D) Side Walls
from Stove/

Cotés du

poêle

14"

(356mm)

E) Edge of Door open­ing to side/ Dégage­ment requis pour
l’ouverture de la
porte†

8"

(200mm)

G) Corner
Pos. Flue to
Wall/ Position

en coin, à

conduit

18"

(457mm)

M) Alcove
Height/
Hau­teur de

l’alcôve

72"

(1829mm)

N) Above
Stove Top/
Au-dessus
du poêle

39-1/2"

(1003mm)

† USA=8" (200mm) from

door opening, Canada=8"
(200mm) from sides and
back of unit

USA= 8" (200mm) à l’avant

de la porte, Canada 8" de

chaque côté de l’appareil

See Floor Protection

Requirements on Page 7.

Voir la section: protection

de plancher requise à la

page 7

6

56-1/2"

1435mm

Stove
Poêle

Parrallel Position

Position Parallèle

A
L
C
Ô
V
E

NOTE: DIAGRAMS & ILLUSTRATIONS NOT TO SCALE - REMARQUE :
LES SCHÉMAS ET LES ILLUSTRATIONS NE SONT PAS À L'ÉCHELLE.

Combustible Wall
Mur Combustible

Corner Position

Position En Coin

Stove

Poêle

48"

1219mm Max.

Stove
Poêle

Alcove Position

Position de l'alcôve

CAN 8"
200mm

Stove
Poêle

20"/508mm

USA 0"

0mm

Floor Protection

Protecteur Plancher

A*

D*

E

C*

B*

F**

A*

D*

E

C*

B*

F**

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS - INCHES (MILLIMETERS)
DÉGAGEMENTS MINIMUMS AUX MATÉRIAUX COMBUSTIBLES - EN POUCES (MILLIMÈTRES)

Fireplace Insert Models / Modèles De Poêles Encastrables

Models / Modèles C160, C210, C260, E260 AND C310

Model - Modèle A) Mantel - Manteau

C 160 USA-24"

C 210 USA-24"

CE 260 30"

C 310 USA-30"

† USA=8" (200mm) from door opening, Canada=8" (200mm) from sides of unit

USA= 8" (200mm) à l’avant de la porte, Canada 8" de chaque côté de l’appareil

* Reduced clearances may be available for A, B, C, and D dimensions by using optional mantel

and/or side shields. Consult with your Lennox Hearth Products dealer for the dimensions of
the shields.

Les dégagements minimums peuvent être réduits pour A, B, C, D en utilisant un manteau

optionnel et / ou des protecteurs latéraux. Contacter votre détaillant Lennox pour la dimen-

sion des protecteurs requise.

** Hearth extension reductions: 2" (51mm) reduction for 2" (51mm) raised hearth. 16" (406mm)

minimum hearth extension on all inserts as measured from the door opening of the unit.

Réduction du recouvrement de plancher : 2'' (51mm) de moins si l'encastrable est élevé

de 2'' (51mm). Respecter 16'' (406mm) de recouvrement de plancher minimum à l'avant de

l'encastrable.

*** Maximum mantel depth = 9" - Profondeur maximum de la tablette du manteau de cheminée 9"

***

CAN-660mm

CAN-813mm

762mm

CAN-787mm

FLOOR PROTECTION REQUIREMENTS - Free-Standing and Insert Models

B) Top Trim/
Recouvrement

décoratif supérieur

USA-15"

CAN-457mm

USA-18"

CAN-660mm

20"

508mm

USA-20"

CAN-584mm

C) Sidewall- Mur

Latéral

20"

508mm

18"

450mm

20"

508mm

20"

508mm

D) Side Trim/
Recouvrement

décoratif latéral

12"

305mm

15"

381mm

15"

381mm

15"

381mm

INSERT CLEARANCE DIAGRAM

MANTEL

SIDEWALL

HEARTH

INSERT

EXTENSION

E) Hearth Side to Door Open­ing / Distance du recouvre-

ment à la porte †

8"

200mm

8"

200mm

8"

200mm

8"

200mm

DÉGAGEMENT REQUIS POUR L'ENCASTRABLE

FACIA OR TRIM

MUR LATÉRAL

RECOUVREMENT
PLANCHER

F) Hearth Extension ­Recouvrement Plancher

18"

450mm

18"

450mm

16"/406mm (C260)
22"/559mm (E260)

24"

610mm

MANTEAU

DÉCORATIF

RECOUVREMENT

ENCASTRABLE

PROTECTION DE PLANCHER REQUISE - Poêles Sur Pieds Et Modèles Encastrables

Models / Modèles C160, C210, CE260 & C310: The hearth and/or floor protection must be a thermally rated non-combustible hearth/floor protector meeting
or exceeding a thermal rating of k=.84 or equivalent with a listed thickness as shown in the following table.

Le panneau protecteur de plancher doit être un matériel non combustible, dont l'épaisseur minimale 3/4” - 19mm (3/8" - 9.5mm USA) et dont le facteur k est
de 0.84 ou l'équivalent.

Models / Modèles S160, S210, S260 and S310: The hearth and/or floor protection must be a non-combustible hearth/floor protector with a minimum thickness
of 3/8" (9.5mm), extending beneath the heater and to the front, sides, and rear as indicated.

Les panneaux protecteurs doivent être non combustible, dont l'épaisseur minimale est de 3/8” (9.5mm) et doivent s’étendre sous l’appareil, à l’avant des
portes, à l’arrière et de chaque côté tel qu’indiqué.

Hearth Floor Protection-Listed Minimum Thickness

Épaisseur Minimale Certiée De Protection De Plancher Requise

S160 S210 S260 S310 C160 C210 CE260 C310

3/8" (9.5mm)

non-combustible

3/8" (9.5mm)

non-combustible

3/8" (9.5mm)

non-combustible

3/8" (9.5mm)

non-combustible

IMPORTANT SAFETY AND WARNING INFORMATION
CONSEILS DE SÉCURITÉ ET MISES EN GARDE

WARNING

If this solid-fuel room heater is not properly installed, a

house re may result. For your safety, follow the instal­lation directions. Contact local building or re ofcials

about restrictions and installation inspection require­ments in your area. Save these instructions for future
reference.

WARNING

Failure to use manufacturer provided parts, variations
in techniques and construction materials or practices
other than those described in this manual may create a

re hazard and void the limited warranty.

USA - 3/8" (9.5mm)
CAN - 3/4" (19mm)

k=.84

USA - 3/8" (9.5mm)
CAN - 3/4" (19mm)

k=.84

USA - 3/4" (19mm)
CAN - 3/4" (19mm)

k=.84

USA - 3/4" (19mm)
CAN - 3/4" (19mm)

AVERTISSEMENT

Avis de sécurité: Une installation non appropriée de ce

poêle risque de provoquer un incendie. Assurez votre

sécurité en respectant les directives d’installation. Con­sultez les autorités locales du bâtiment ou de la préven-

tion des incendies au sujet des restrictions et exigences

relatives aux installations dans votre région.

AVERTISSEMENT

Installez le poêle tel que décrit dans le manuel d'installation

. L'utilisation de pièces autres que celles fournies , une

variation dans le matériel de construction ou une méthode
d'installation différente que celle décrite dans ce manuel
peuvent créer un risque d'incendie et annuler la garantie.

k=.84

7

CAUTION

ATTENTION

Be careful not to abuse door assembly by striking or
slamming it. If the door assembly or glass is broken or
damaged, they must be replaced with factory original
parts before heater can be safely operated. Use only
components provided by the manufacturer as replace­ment parts.

Cleaning Glass: Ensure appliance is cold prior to cleaning
glass. A commercial glass cleaner designed for stoves
is recommended. Do not use abrasive cleaners. Do not
clean with any materials, which may scratch or otherwise
damage the glass. Scratches on the glass can develop
into cracks or break. Inspect the glass regularly. If you

detect a crack, extinguish the re and contact your dealer

for a replacement.

WARNINGS

• Hot! Do not touch! The glass and surfaces of this
appliance will be hot during operation and will retain
heat for a while after shutting off the appliance.
Severe burns may result.

• Carefully supervise children in the same room as
appliance.

• If small children are present in the home, it is recom
mended that a child protection safety guard, gate
or screen, etc. designed for barrier protection for

stoves and replace is used.

Keep children, clothing, furnishings and combustible
material a considerable distance away. See nameplate

and instructions. Do not overre. If heater or chimney
connector glows, you are over-ring. Inspect and clean

chimney and connector frequently. Under certain con­ditions of use, creosote buildup may occur rapidly. Do

not use grate or elevate re - build wood re directly on

hearth. Do not burn with feed door open. Feed door must

be closed during ring except when adding fuel. Open

combustion air control before opening feed door.

Faites attention de ne pas endommager la porte en la
frappant ou en la claquant. Si les pentures de la porte

ou la vitre sont endommagées, ils doivent être remplacés

avec des pièces d'origine du fabricant avant que le poêle
ne puisse être réutilisé. Utilisez des pièces de remplace­ments du fabricant seulement.

Nettoyage du verre: Assurez-vous que l'appareil est froid
avant de nettoyer le verre. Un nettoyeur commercial

pour les vitres conçu pour les poêles est recommandé.

N'utilisez pas de nettoyeur abrasif. Ne pas nettoyer avec

des matériaux qui pourraient rayer ou endommager le

verre. Des rayures dans le verre pourraient occasion-

ner des ssures ou même le briser. Inspectez le verre
régulièrement. Si vous apercevez une ssure, éteignez

le feu et contactez votre marchand pour le remplacer.

AVERTISSEMENTS

• Chaud lors de l’opération. Ne pas toucher. Lecontact
peut causer des brûlures à la peau.

• Gardez les enfants, lesvêtements, les meubles et

les matériaux combustibles loin de l’appareil.

• Si de jeunes enfants sont présents dans la maison,

-

il est recommandé d’utiliser un garde de sécurité,
une barrière ou un écran protecteur, etc. conçus

pour empêcher l’accès aux poêles et foyers.

Voir l’étiquette et les instructions. Ne pas surchauffer.
Si l’appareil ou le tuyau de cheminée rougissent, vous
surchauffez. Inspectez et nettoyez la cheminée et letuyau
connecteur fréquemment. Sous certaines conditions, il se
peut quela créosote s’accumule rapidement. Ne surelevez
pas le feu. Bâtissez le feu de boisdirectement sur l’âtre. Ne
pas brûler lorsque la porte est ouverte.La porte doit être
fermée pendant l’usage excepté pendant que vousajoutez
du feu bois. Ouvrez l'entrée d’air avant d’ouvrir la porte.

AVERTISSEMENTS

WARNING

Do not make any make-shift compromises during

installation. Any modication or alteration may result

in damage to the appliance or dwelling and will void the

Ne faites aucun compromis pendant l'installation.

Des modications ou altérations à l'appareil peuvent
l'endommager ou causer des dommages matériels et
annuleront la garantie limitée.

warranty, certication and listings of this unit.

AVERTISSEMENTS

WARNING

DANGER: Disconnect power before servicing unit.

LHP reserves the right to make changes at any time, without notice, in design, materials, specications, prices and the discontinuance of colors, styles and products. Consult your local distributor for replace code

information.
Lennox se réserve à tout moment le droit d’apporter sans préavis des changements à la conception, aux matériaux, aux caractéristiques ou aux prix, ainsi que de supprimer des options de couleurs, de styles et de
produits. Pour obtenir de l’information sur les codes de foyer, consultez le distributeur LHP de votre région.

Printed in U.S.A - Imprimé aux États-Unis. © Lennox Hearth Products 2007

P/N 775,205M REV. B 9/2007

DANGER: Coupez l’alimentation électrique avant

d'effectuer le service de l'appareil.

Lennox Hearth Products • PO Box 987 • Auburn, WA 98071

8
