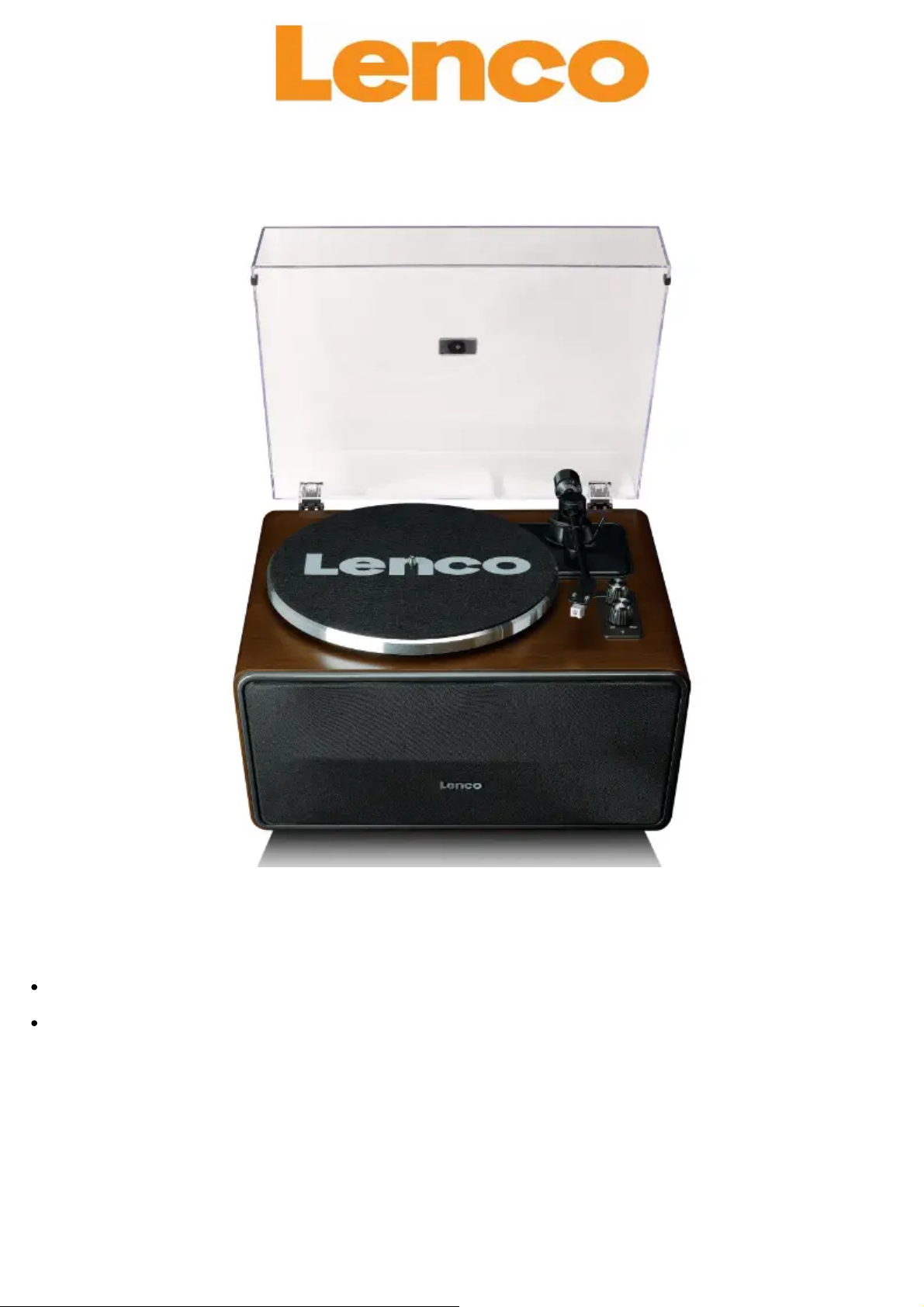

Gramofon Lenco LS-470WA z wbudowanymi głośnikami
Specyfikacja produktu
Model: LS-470
Wersja: 3.0
Instrukcje użytkowania produktu
Środki ostrożności przed użyciem
1. Nie zakrywaj ani nie blokuj otworów wentylacyjnych.
2. Unikaj używania w ciepłych, wilgotnych pomieszczeniach, aby zapobiec kondensacji.
⚙
Page 3
3. W przypadku wystąpienia dymu, nadmiernego ciepła lub innych nieoczekiwanych zjawisk
należy natychmiast odłączyć zasilanie.
4. Używaj urządzenia wyłącznie na określonych źródłach zasilania.
5. Unikaj kontaktu ze zwierzętami, aby zapobiec uszkodzeniu przewodów zasilających.
6. Urządzenie należy czyścić miękką, suchą szmatką; nie używaj rozpuszczalników ani płynów na
bazie benzyny.
Wytyczne dotyczące bezpieczeństwa zasilania
Unikaj nadepnięcia lub ściskania zasilacza.
Nie kładź ciężkich przedmiotów na zasilaczu.
Trzymaj urządzenie poza zasięgiem dzieci, aby zapobiec obrażeniom.
Odłącz urządzenie podczas burzy z piorunami lub podczas długich okresów nieużywania.
Wskazówki dotyczące bezpieczeństwa elektrycznego
Unikaj przeciążania gniazd prądu przemiennego lub przedłużaczy, aby zapobiec pożarowi lub
porażeniu prądem.
Podłącz urządzenia o konstrukcji klasy 1 do głównego gniazdka z uziemieniem ochronnym.
Zawsze trzymaj za wtyczkę podczas wyjmowania jej z głównego gniazdka elektrycznego.
Nie używaj uszkodzonych przewodów zasilających, wtyczek ani luźnych gniazdek, aby zapobiec
pożarowi lub porażeniu prądem.
Instrukcja obsługi – Gramofon z wbudowanymi 4 głośnikami i obsługą Bluetooth
OSTROŻNOŚĆ:
Użycie elementów sterujących, regulacji lub wykonywanie procedur innych niż określone w
niniejszym dokumencie może skutkować narażeniem na niebezpieczne promieniowanie.
ŚRODKI OSTROŻNOŚCI PRZED UŻYCIEM
PAMIĘTAJ O TYCH INSTRUKCJACH:
1. Nie zakrywaj ani nie blokuj żadnych otworów wentylacyjnych. Podczas umieszczania
urządzenia na półce, pozostaw 5 cm (2”) wolnej przestrzeni wokół całego urządzenia.
2. Zainstaluj zgodnie z dostarczoną instrukcją użytkownika.
⚙
Page 4
3. Trzymaj urządzenie z dala od źródeł ciepła, takich jak kaloryfery, grzejniki, piece, świece i inne
produkty generujące ciepło lub otwarty płomień. Urządzenie może być używane tylko w
umiarkowanym klimacie. Należy unikać ekstremalnie zimnych lub ciepłych środowisk.
Temperatura pracy od 0° do 35°C.
4. Unikaj korzystania z urządzenia w pobliżu silnych pól magnetycznych.
5. Wyładowania elektrostatyczne mogą zakłócić normalne użytkowanie tego urządzenia.
Jeśli tak, po prostu zresetuj i uruchom ponownie urządzenie zgodnie z instrukcją obsługi. W
trakcie file skrzyni biegów, należy obchodzić się z nią ostrożnie i używać jej w środowisku
wolnym od ładunków elektrostatycznych.
6. Ostrzeżenie! Nigdy nie wkładaj przedmiotów do produktu przez otwory wentylacyjne lub
otwory. Wysoka obj.tagprzepływa przez produkt, a włożenie przedmiotu może spowodować
porażenie prądem i/lub zwarcie wewnętrznych części. Z tego samego powodu nie należy
wylewać wody ani płynu na produkt.
7. Nie stosować w pomieszczeniach mokrych lub wilgotnych, takich jak łazienki, zaparowane
kuchnie lub w pobliżu basenów.
8. Urządzenia nie należy narażać na kapanie lub zachlapanie. Należy upewnić się, że na
urządzeniu lub w jego pobliżu nie znajdują się żadne przedmioty wypełnione płynami, na
przykład wazony.
9. Nie używaj tego urządzenia, gdy może wystąpić kondensacja. Gdy urządzenie jest używane w
ciepłym, wilgotnym pomieszczeniu zamp, wewnątrz urządzenia mogą gromadzić się krople
wody lub kondensacja, a urządzenie może nie działać prawidłowo; przed ponownym
włączeniem urządzenia należy pozostawić je wyłączone na 1 lub 2 godziny: przed podłączeniem
do zasilania urządzenie powinno być suche.
10. Chociaż urządzenie to jest produkowane z najwyższą starannością i sprawdzane kilka razy
przed opuszczeniem fabryki, nadal możliwe jest wystąpienie problemów, jak w przypadku
wszystkich urządzeń elektrycznych. Jeśli zauważysz dym, nadmierne nagromadzenie ciepła lub
jakiekolwiek inne nieoczekiwane zjawiska, należy natychmiast odłączyć wtyczkę od głównego
gniazdka zasilania.
11. To urządzenie musi działać na źródle zasilania określonym na etykiecie specyfikacji. Jeśli nie
masz pewności co do rodzaju zasilania używanego w domu, skonsultuj się ze sprzedawcą lub
lokalnym dostawcą energii elektrycznej.
12. Trzymaj się z dala od zwierząt. Niektóre zwierzęta lubią gryźć kable zasilające.
13. Do czyszczenia urządzenia należy używać miękkiej, suchej ściereczki. Nie należy używać
rozpuszczalników ani płynów na bazie benzyny.
⚙
Page 5
Aby usunąć poważne plamy, możesz użyć adamp szmatkę z rozcieńczonym detergentem.
14. Dostawca nie ponosi odpowiedzialności za uszkodzenia lub utratę danych spowodowane
awarią, niewłaściwym użytkowaniem, modyfikacją urządzenia lub wymianą baterii.
15. Nie przerywaj połączenia, gdy urządzenie jest formatowane lub przesyłane. files. W
przeciwnym razie dane mogą ulec uszkodzeniu lub utracie.
16. Jeśli urządzenie ma funkcję odtwarzania USB, pamięć USB powinna być podłączona
bezpośrednio do urządzenia. Nie używaj przedłużacza USB, ponieważ może to powodować
zakłócenia, skutkujące awarią danych.
17. Tabliczka znamionowa umieszczona jest na spodzie lub tylnym panelu urządzenia.
18. Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) z
niepełnosprawnością fizyczną, sensoryczną lub umysłową, a także osoby nieposiadające
odpowiedniego doświadczenia lub wiedzy, chyba że znajdują się pod nadzorem lub otrzymały
instrukcje dotyczące prawidłowego korzystania z urządzenia od osoby odpowiedzialnej za ich
bezpieczeństwo.
19. Produkt przeznaczony jest wyłącznie do użytku nieprofesjonalnego i nie nadaje się do użytku
komercyjnego lub przemysłowego.
20. Upewnij się, że urządzenie jest ustawione w stabilnej pozycji. Uszkodzenia spowodowane
używaniem tego produktu w niestabilnej pozycji, wibracjami lub wstrząsami lub
nieprzestrzeganiem jakichkolwiek innych ostrzeżeń lub środków ostrożności zawartych w
niniejszej instrukcji obsługi nie będą objęte gwarancją.
21. Nigdy nie zdejmuj obudowy tego urządzenia.
22. Nigdy nie umieszczaj tego urządzenia na innym sprzęcie elektrycznym.
23. Nie pozwalaj dzieciom mieć dostępu do plastikowych toreb.
24. Stosować wyłącznie dodatki/akcesoria wskazane przez producenta.
25. Wszelkie prace serwisowe należy zlecać wykwalifikowanemu personelowi serwisowemu.
Serwisowanie jest wymagane, gdy urządzenie zostało w jakikolwiek sposób uszkodzone, np.
przewód zasilający lub wtyczka, gdy do urządzenia rozlano płyn lub gdy do środka wpadły
przedmioty, gdy urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa
normalnie lub zostało upuszczone.
26. Długotrwałe słuchanie głośnych dźwięków z przenośnych odtwarzaczy muzycznych może
prowadzić do czasowej lub trwałej utraty słuchu.
27. Jeśli produkt jest dostarczany z kablem zasilającym lub zasilaczem sieciowym:
W razie wystąpienia jakichkolwiek problemów należy odłączyć przewód zasilający
prądem zmiennym i zlecić naprawę wykwalifikowanemu personelowi.
⚙
Page 6
Nie stawaj na zasilaczu ani go nie ściskaj. Zachowaj szczególną ostrożność, szczególnie w
pobliżu wtyczek i punktu wyjścia kabla. Nie kładź ciężkich przedmiotów na zasilaczu,
ponieważ może to spowodować jego uszkodzenie. Trzymaj całe urządzenie poza zasięgiem
dzieci! Bawiąc się kablem zasilającym, mogą one poważnie się zranić.
Odłączaj urządzenie od zasilania podczas burzy z piorunami lub jeśli nie używasz go przez
dłuższy czas.
Gniazdo zasilające musi być zainstalowane w pobliżu urządzenia i łatwo dostępne.
Nie przeciążaj gniazdek AC ani przedłużaczy. Przeciążenie może spowodować pożar lub
porażenie prądem.
Urządzenia klasy 1 powinny być podłączane do gniazdka sieciowego wyposażonego w
przewód ochronny uziemiający.
Urządzenia wykonane w klasie 2 nie wymagają uziemienia.
Zawsze trzymaj wtyczkę, wyciągając ją z głównego gniazdka. Nie ciągnij za przewód
zasilający. Może to spowodować zwarcie.
Nie używaj uszkodzonego przewodu zasilającego lub wtyczki lub luźnego gniazdka. Może
to spowodować pożar lub porażenie prądem.
28. Jeśli produkt zawiera lub został dostarczony z pilotem zawierającym baterie
pastylkowe/ogniwowe:
Ostrzeżenie:
„Nie połykać baterii, ryzyko oparzenia chemicznego” lub równorzędne działanie.
[Pilot zdalnego sterowania dołączony do] Ten produkt zawiera baterię
pastylkową/guzikową. Jeśli bateria zostanie połknięta, może spowodować poważne
oparzenia wewnętrzne w ciągu zaledwie 2 godzin i może doprowadzić do śmierci.
Przechowuj nowe i zużyte baterie w miejscu niedostępnym dla dzieci.
Jeśli komora baterii nie zamyka się prawidłowo, należy zaprzestać korzystania z produktu
i trzymać go w miejscu niedostępnym dla dzieci.
Jeśli podejrzewasz, że baterie mogły zostać połknięte lub umieszczone w jakiejkolwiek
części ciała, natychmiast zwróć się o pomoc lekarską.
29. Ostrzeżenie dotyczące używania baterii:
Niebezpieczeństwo wybuchu, jeśli bateria zostanie wymieniona nieprawidłowo.
Wymieniaj tylko na baterię tego samego typu lub równoważną.
Akumulatora nie można poddawać działaniu ekstremalnie wysokich ani niskich
temperatur, niskiego ciśnienia powietrza i dużych wysokości podczas użytkowania,
przechowywania ani transportu.
⚙
Page 7
Wymiana baterii na niewłaściwy typ, co może skutkować wybuchem lub wyciekiem
łatwopalnej cieczy lub gazu.
Wrzucenie baterii do ognia lub gorącego piekarnika albo mechaniczne zmiażdżenie lub
przecięcie baterii może spowodować wybuch.
Pozostawienie akumulatora w otoczeniu o bardzo wysokiej temperaturze, co może
skutkować wybuchem lub wyciekiem łatwopalnej cieczy lub gazu.
Akumulator poddany działaniu ekstremalnie niskiego ciśnienia powietrza, co może
spowodować wybuch lub wyciek łatwopalnej cieczy lub gazu.
Przy utylizacji baterii należy zwrócić uwagę na aspekty środowiskowe.
INSTALACJA
Rozpakuj wszystkie części i usuń materiały ochronne.
Nie podłączaj urządzenia do sieci przed sprawdzeniem napięcia sieciowego.tage i przed
wykonaniem wszystkich innych połączeń.
Te instrukcje dotyczą wyłącznie produktów korzystających z kabla zasilającego lub zasilacza
sieciowego.
⚙
Page 8

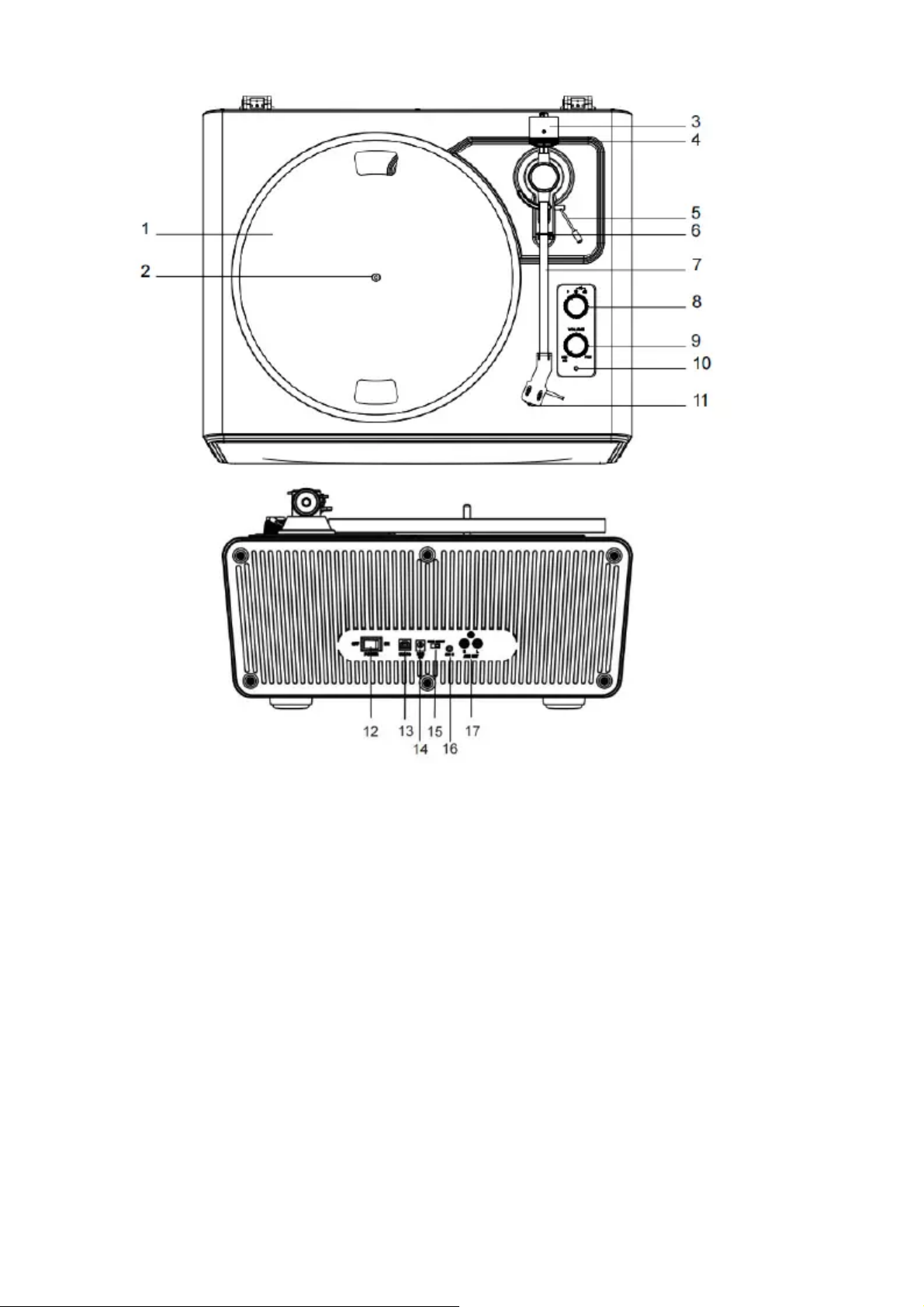

Opis produktu
1. Talerz gramofonu
2. Wrzeciono gramofonu
3. Przeciwwaga
4. Pokrętło siły śledzenia
5. Dźwignia podnoszenia ramienia
6. Klips na ramię
7. Ramię
8. Pokrętło funkcji
9. Pokrętło zasilania i głośności
10. Wskaźnik
11. Nabój
12. Wyłącznik zasilania
13. Gniazdo USB-PC
⚙
Page 9
14. Gniazdo zasilania
15. Przełącznik Phono i AUX OUT
16. Gniazdo AUX IN
17. Gniazda RCA Phono i AUX OUT
Zawartość zestawu
Przed zainstalowaniem gramofonu sprawdź zawartość opakowania, aby upewnić się, że wszystkie
poniższe części są dołączone i nie mają widocznych uszkodzeń. Zachowaj oryginalne materiały
opakowaniowe na potrzeby wymiany lub zwrotu.
1. Jednostka gramofonu
2. Zasilacz
3. Pokrywa gramofonu
4. Mata poślizgowa
5. Talerz z paskiem
6. Przeciwwaga
7. Kątomierz wyrównania naboju
8. Adapter 45 RPM
9. Instrukcja obsługi
10. Kabel USB

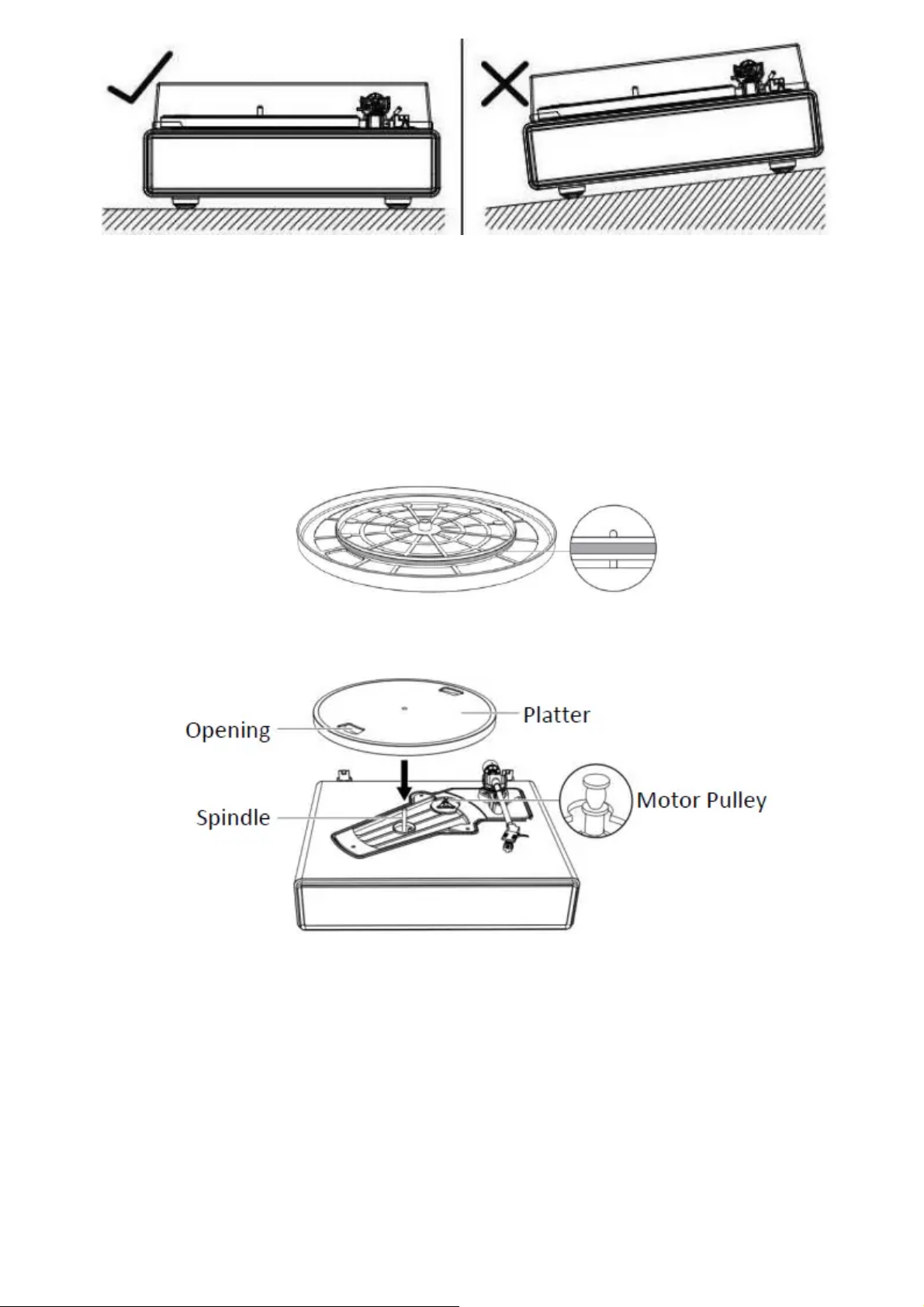

Montaż gramofonu
Zamontuj gramofon na równej powierzchni.
Aby uniknąć skutków wibracji i ciśnienia akustycznego, nie należy montować gramofonu obok
przedmiotów takich jak głośniki.
Obrotnica może odbierać zakłócenia radiowe, jeśli zostanie umieszczona obok radia. Dlatego
staraj się trzymać gramofon z dala od radia.
Jeśli gramofon znajduje się w pobliżu urządzeń (telefonu komórkowego itp.) emitujących silne
fale radiowe, mogą wystąpić zakłócenia.
⚙
Page 10

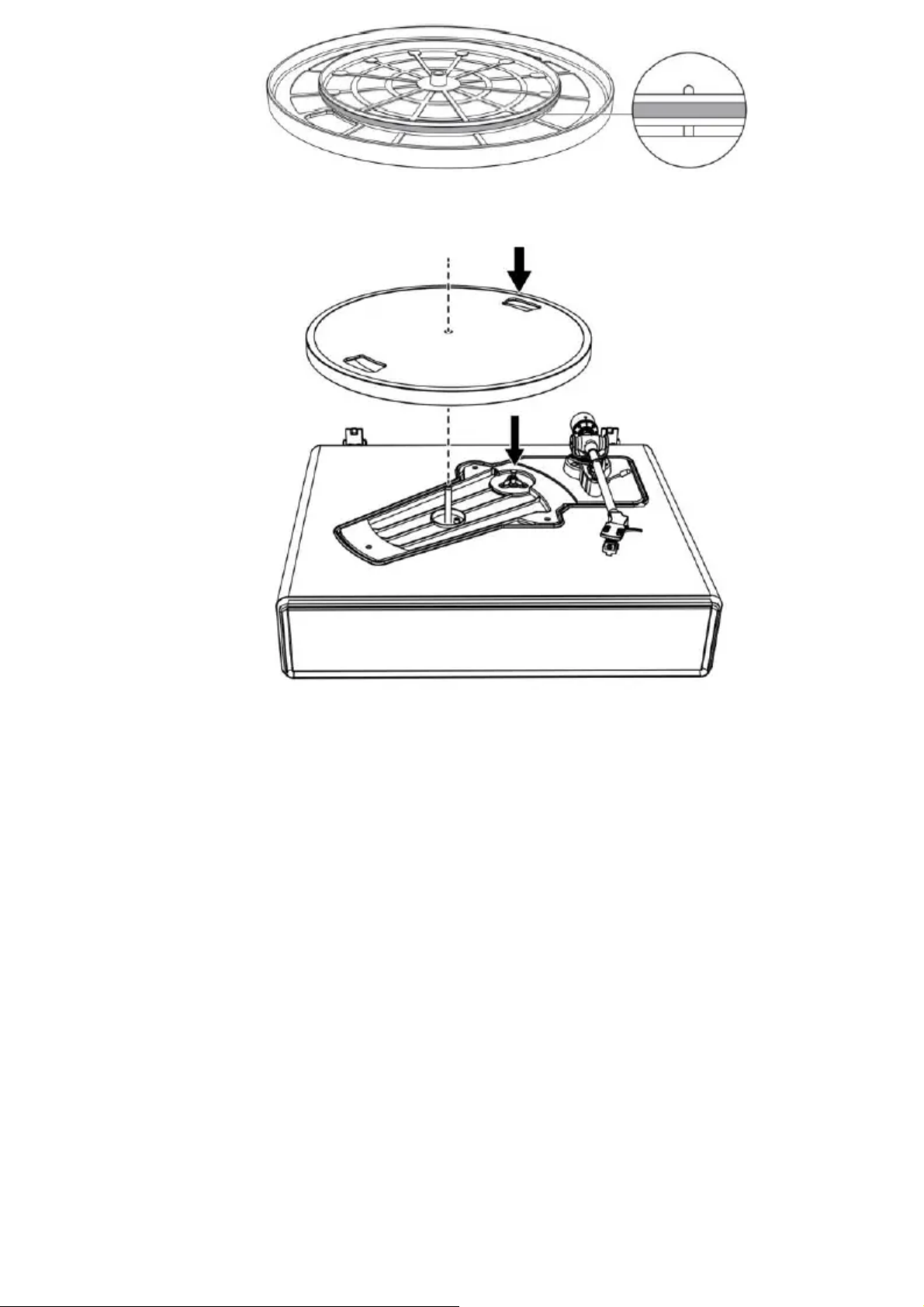

Talerz gramofonu i konfiguracja paska
1. Odwróć talerz i sprawdź położenie paska.
Upewnij się, że pasek napędowy jest zapętlony pośrodku koła. Pasek napędowy umieszczony
zbyt wysoko lub zbyt nisko w tym okręgu może spowodować jego odpadnięcie lub niestabilność
prędkości.
2. Umieść talerz na wrzecionie.
Upewnij się, że talerz jest całkowicie osadzony na trzpieniu.

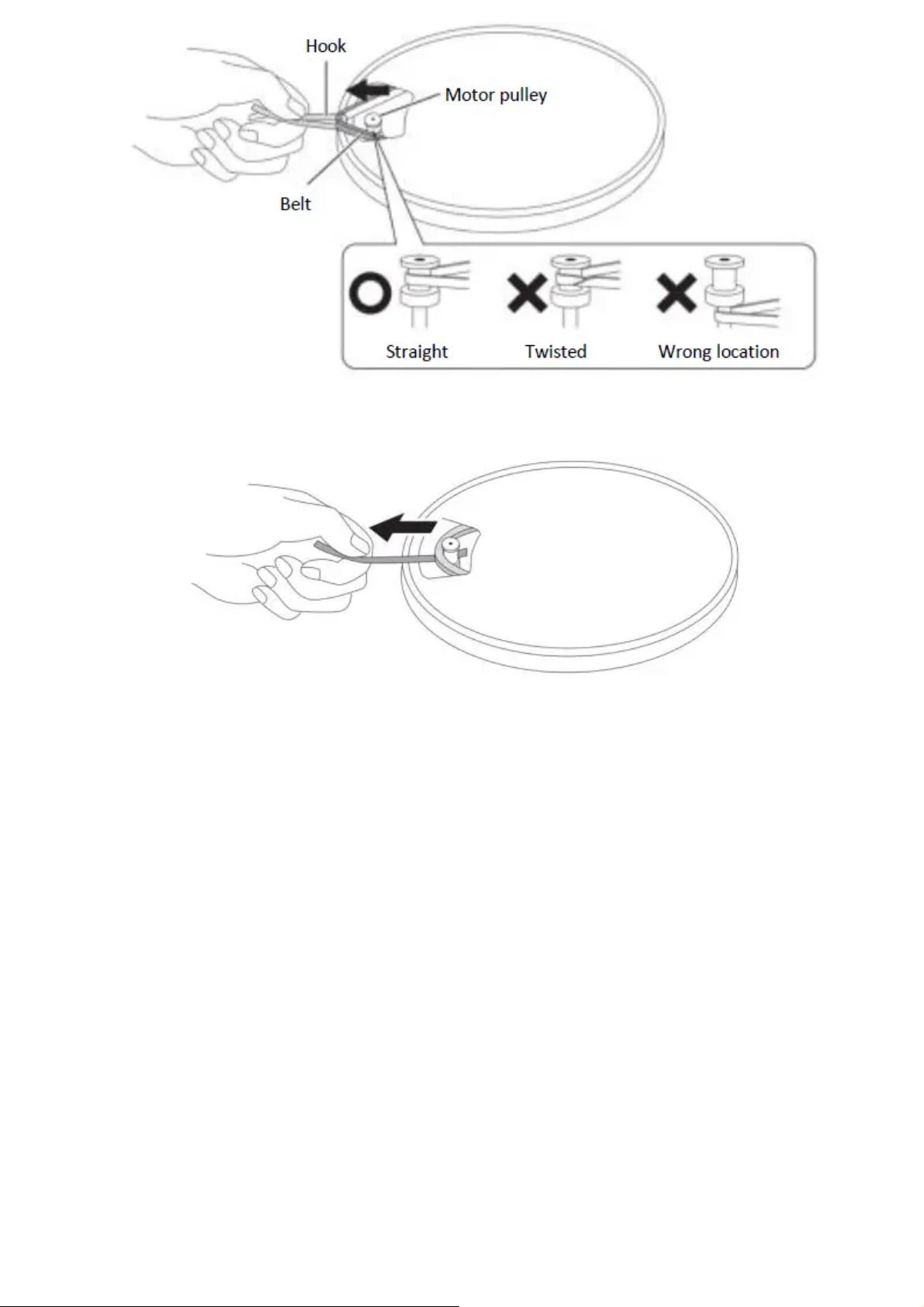

3. Załóż pasek na koło pasowe silnika.
Dopasuj jeden z otworów talerza do koła pasowego silnika i ciągnąc za oba końce czerwonej
wstążki przymocowanej do paska, umieść pasek na kole pasowym silnika, zgodnie ze
schematem. Należy przy tym uważać, aby nie skręcić paska.
⚙
Page 11
4. Zdejmij czerwoną wstążkę z paska.

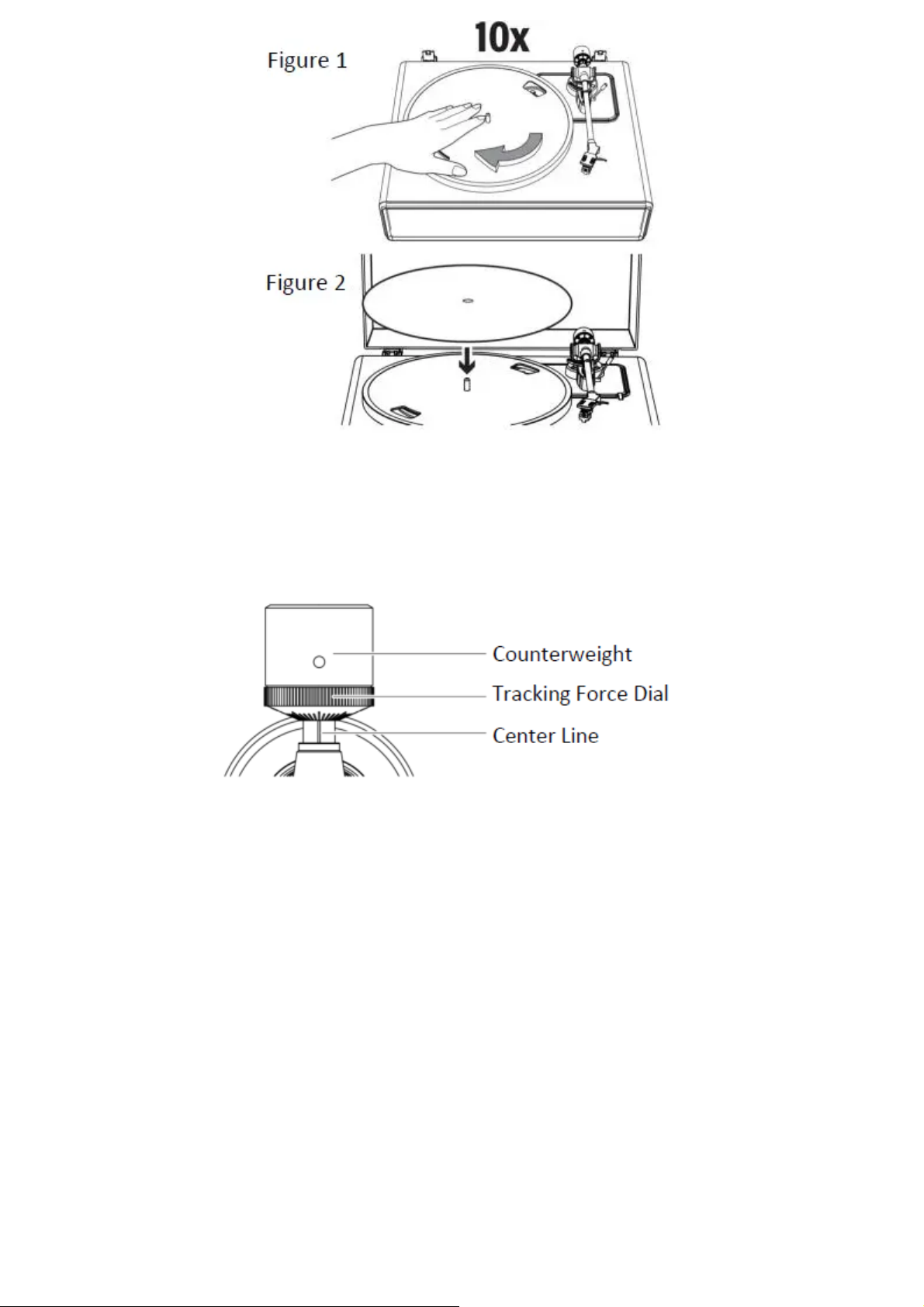

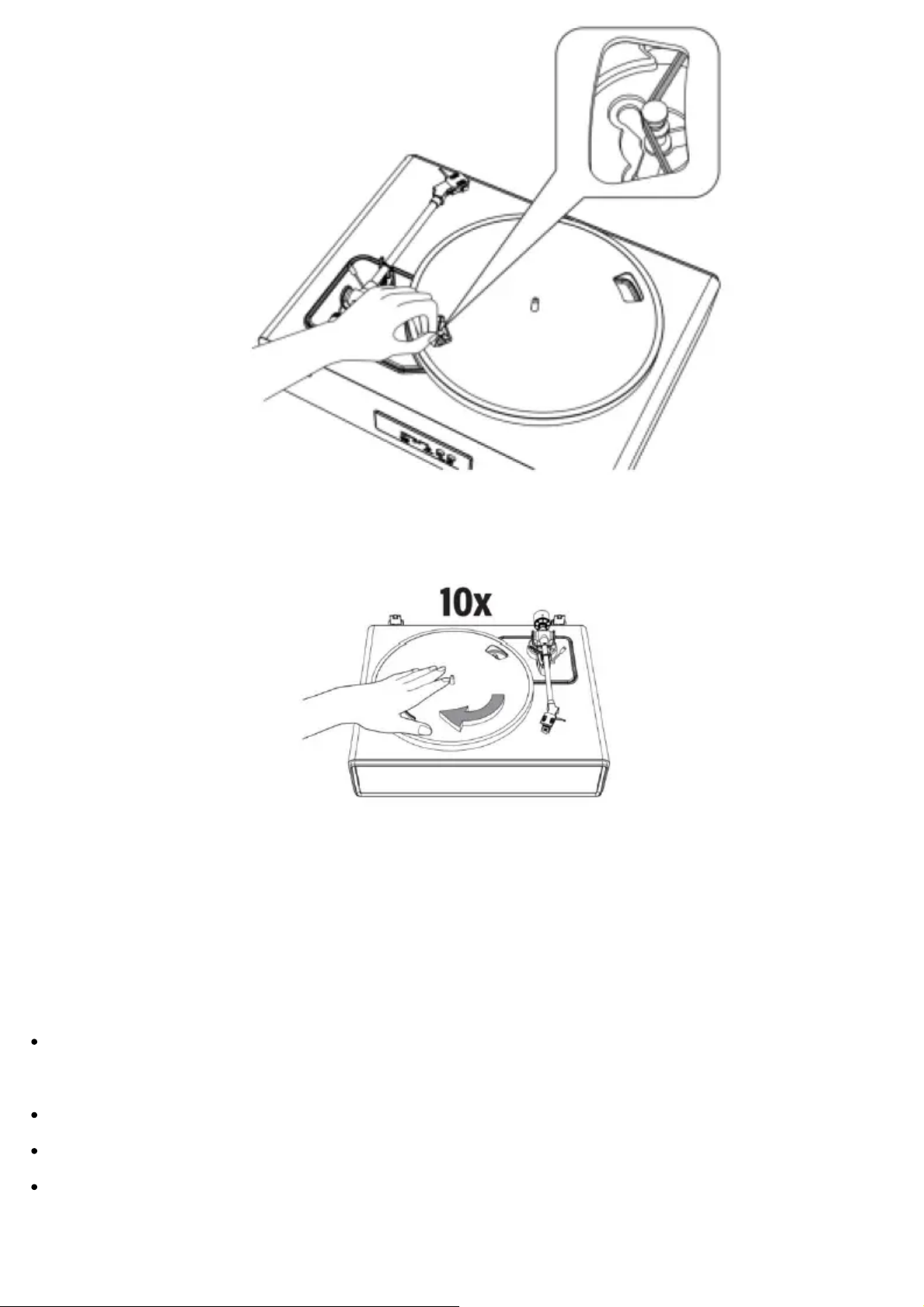

Obracanie talerza
1. Używając rąk, powoli obróć talerz dziesięć razy w kierunku zgodnym z ruchem wskazówek
zegara (rysunek 1).
2. Ten krok służy do zresetowania mechanizmu automatycznego, pozbycia się wszelkich skręceń
paska i upewnienia się, że pasek porusza się płynnie wzdłuż obręczy napędowej na spodzie
talerza.
3. Umieść matę antypoślizgową na wierzchu talerza. Upewnij się, że logo na macie jest skierowane
do góry (Rysunek 2).
⚙
Page 12

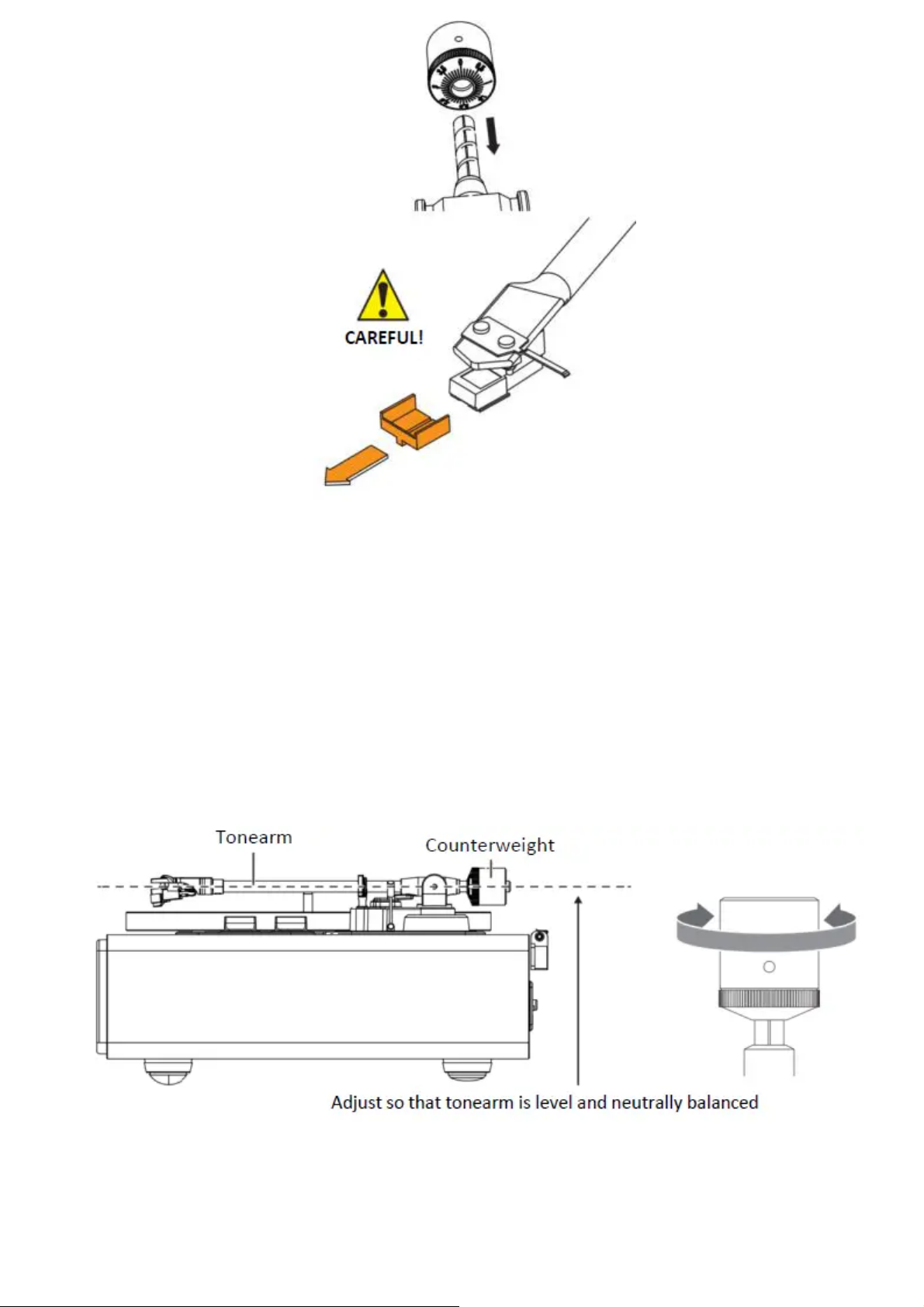

Regulacja siły śledzenia wkładu
Dostarczona przeciwwaga jest odpowiednia dla wkładów o wadze od 3.0 do 6.0 g.
1. Delikatnie wciśnij i przekręć przeciwwagę z tyłu ramienia (pokrętłem skierowanym w stronę
przodu gramofonu).

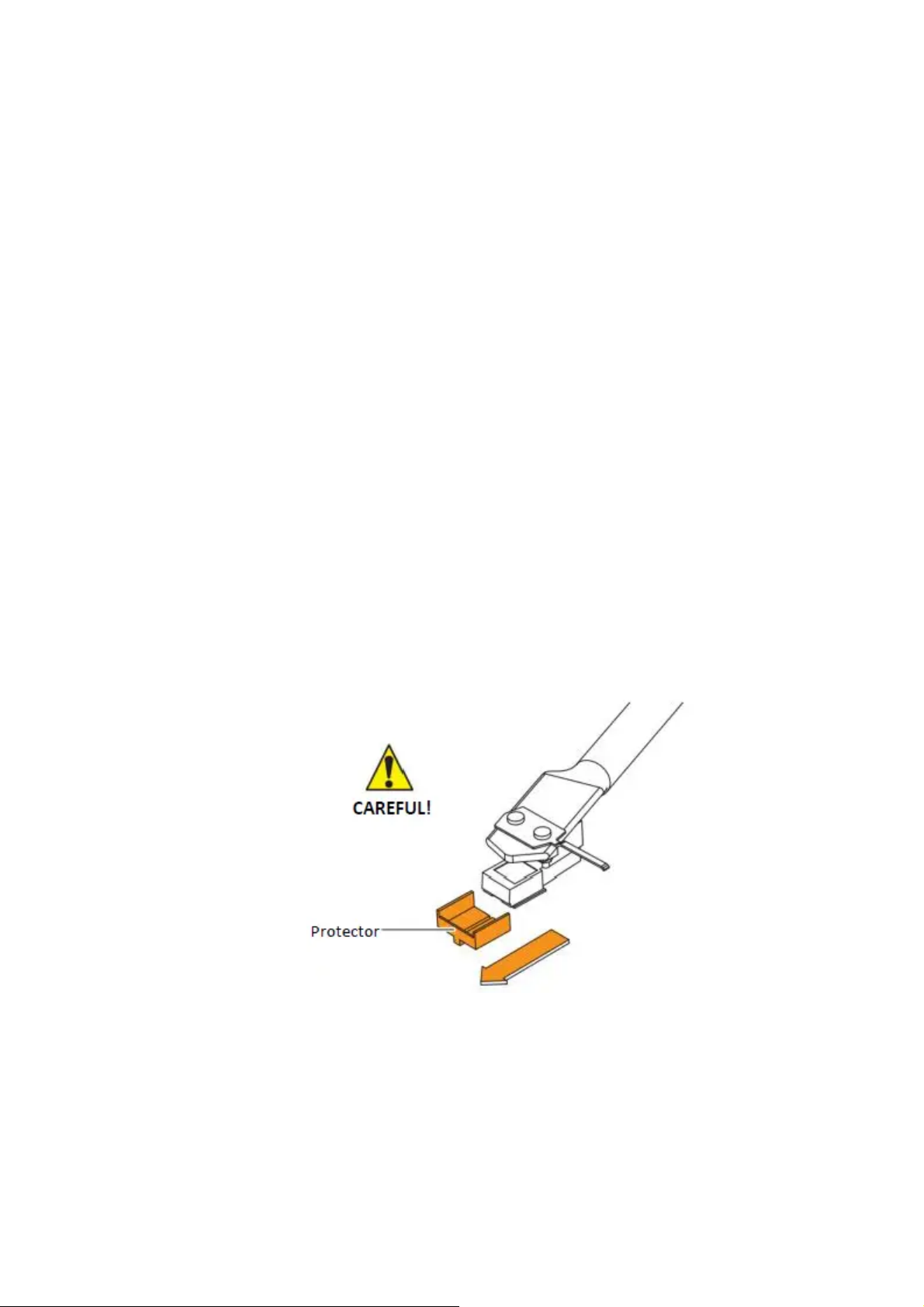

2. Aby zdjąć osłonę, pociągnij ją prosto do przodu.
⚙
Page 13
NOTATKA: Przyłożenie siły skierowanej w dół może spowodować oderwanie się igły od
korpusu. Jeśli igła oderwała się lub ma się oderwać, emitowany jest tylko niski dźwięk, dlatego
zapoznaj się z sekcją „Wymiana igły”, aby prawidłowo przymocować igłę.
3. Zdejmij opaskę zaciskową i odblokuj ramię.
4. Opuść dźwignię podnoszenia ramienia i umieść wkładkę w przestrzeni między podpórką
ramienia a talerzem.

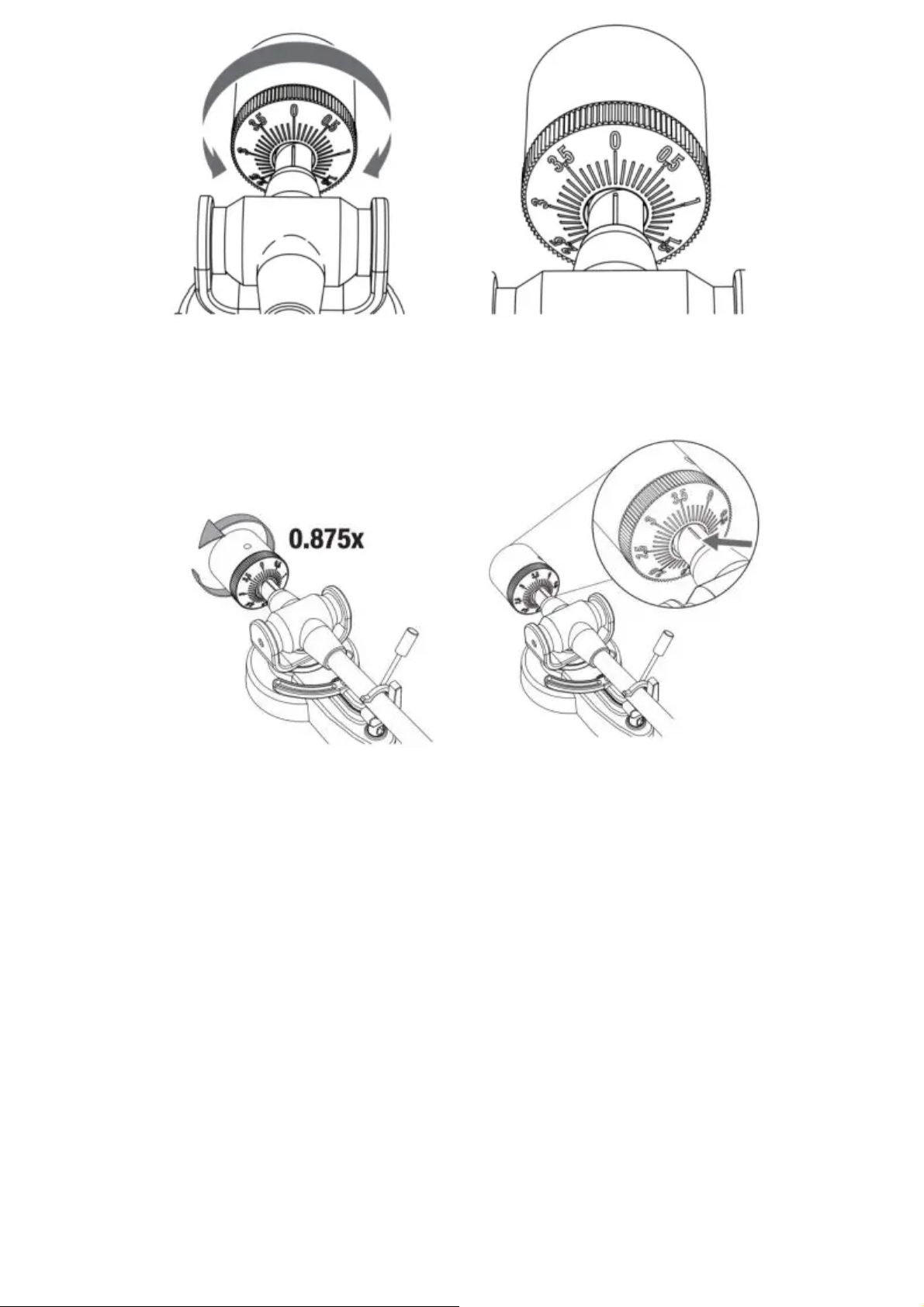

5. Ostrożnie obracaj przeciwwagę, aż ramię osiągnie neutralną równowagę. Ramię powinno
powrócić do tej zbalansowanej pozycji, jeśli zostanie przesunięte w górę lub w dół. Ta regulacja
musi być wykonana ostrożnie.
6. Gdy ramię jest prawidłowo wyważone, odstaw je na spoczynek. Nie przesuwając przeciwwagi,
delikatnie obracaj pokrętłem siły nacisku, aż zero zrówna się z czarną linią środkową z tyłu
ramienia. Sprawdź, czy ramię jest nadal neutralnie zbalansowane.
⚙
Page 14
7. Na koniec obróć przeciwwagę i pokrętło siły docisku w kierunku przeciwnym do ruchu
wskazówek zegara (patrząc z przodu), aby wyregulować siłę docisku zgodnie z zaleceniami
producenta wkładki.
Notatka: Każdy znak na skali odpowiada 0.1 g. Zalecana siła nacisku dla fabrycznie
zainstalowanego wkładu wynosi 3.5 g ± 0.5 g. Ostrożnie obróć pokrętło siły śledzenia. Kiedy „3.5”
jest wyśrodkowane nad czarną linią na górze ramienia, zatrzymaj się.

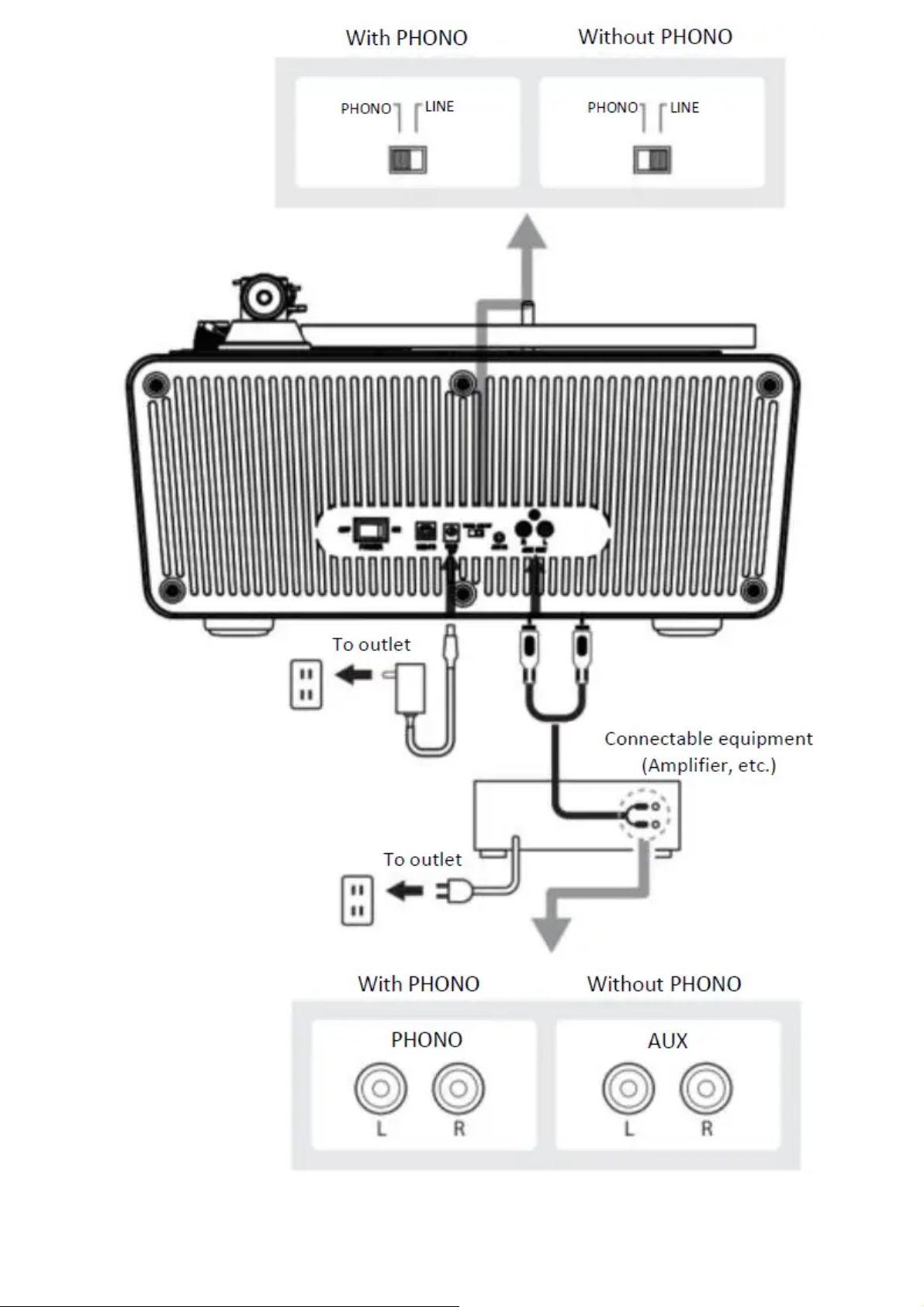

Połączenie z głośnikiem zewnętrznym za pomocą kabla audio RCA
Ten gramofon zawiera 4 wbudowane głośniki i wbudowany phono ampliyfikator.
Jeśli chcesz użyć własnego ampJeśli używasz głośnika lub głośników, postępuj zgodnie z
poniższymi instrukcjami:
⚙
Page 15
NOTATKA: Aby uzyskać jak najlepszy dźwięk, zaleca się ustawienie głośności gramofonu na
minimalnym poziomie. Następnie dźwięk z gramofonu będzie odtwarzany przez ciebie amplifier,
głośniki itp.
1. Ustawienie wstępneampprzełącznik wyboru lektora
Ten produkt ma wbudowany phono ampfunkcja lifier. Możesz korzystać z produktu, nawet jeśli
nie masz phono ampsprzęt z wbudowanym wejściem gramofonowym lub podłączalny
ampliyfikator.
Użyj pre-ampPrzełącznik wyboru lifier służy do ustawiania wyjścia, jak pokazano poniżej.
Podłączany sprzęt jest używanyPozycja przed-ampprzełączni
k wyboru lektora
Gdzie podłączyć kabel audio
RCA
Urządzenie z wejściem gramo
fonowym
FON
Gniazdo wejściowe phono i z
acisk uziemienia podłączane
go sprzętu
Urządzenie bez wejścia gram
ofonowego
LINIA
Gniazdo wejściowe AUX lub l
iniowe podłączonego sprzęt
u
NOTATKA: Gniazda RCA nie są przeznaczone do bezpośredniego podłączenia do
pasywnych/niezasilanych głośników w trybie LINE. Po podłączeniu do głośników pasywnych
nie będzie dźwięku.
⚙
Page 16
2. Podłączanie urządzenia
Wyrównaj ustawienia dla pre-ampprzełącznik wyboru lifier i podłącz kabel audio RCA do
gniazda wejściowego, które jest kompatybilne z podłączanym sprzętem, którego używasz
(ampgłośnikowych, głośników aktywnych itp.).
Czerwone gniazdo kabla audio RCA przeznaczone jest dla kanału prawego (R), a białe
gniazdo dla kanału lewego (L).
⚙
Page 17
Główne połączenie zasilania
⚙
Page 18
1. Włóż wtyczkę prądu stałego zasilacza sieciowego do gniazda DC INPUT z tyłu gramofonu.
2. Podłącz zasilacz sieciowy do normalnego gniazdka elektrycznego.
NOTATKA: Nie podłączaj zasilacza sieciowego do gniazdka elektrycznego przed zakończeniem
montażu gramofonu. Przed włączeniem zasilania gramofonu ponownie sprawdź wszystkie
połączenia, aby upewnić się, że są prawidłowe i bezpieczne. Zawsze wyłączaj gramofon przed
podłączeniem lub odłączeniem od zasilania.
Funkcja zarządzania energią
Gramofon wyłączy się automatycznie po 20 minutach bezczynności.
Kontrolka zgaśnie.
Aby wznowić pracę, ponownie naciśnij przycisk ON/OFF.
Odtwarzanie płyty
1. Przed odtworzeniem płyty
1. Aby zdjąć osłonę, pociągnij ją prosto do przodu.
NOTATKA: Przyłożenie siły skierowanej w dół może spowodować oderwanie się igły od
korpusu. Jeśli igła oderwała się lub ma się oderwać, emitowany jest tylko niski dźwięk,
dlatego zapoznaj się z sekcją „Wymiana igły”, aby prawidłowo przymocować igłę.

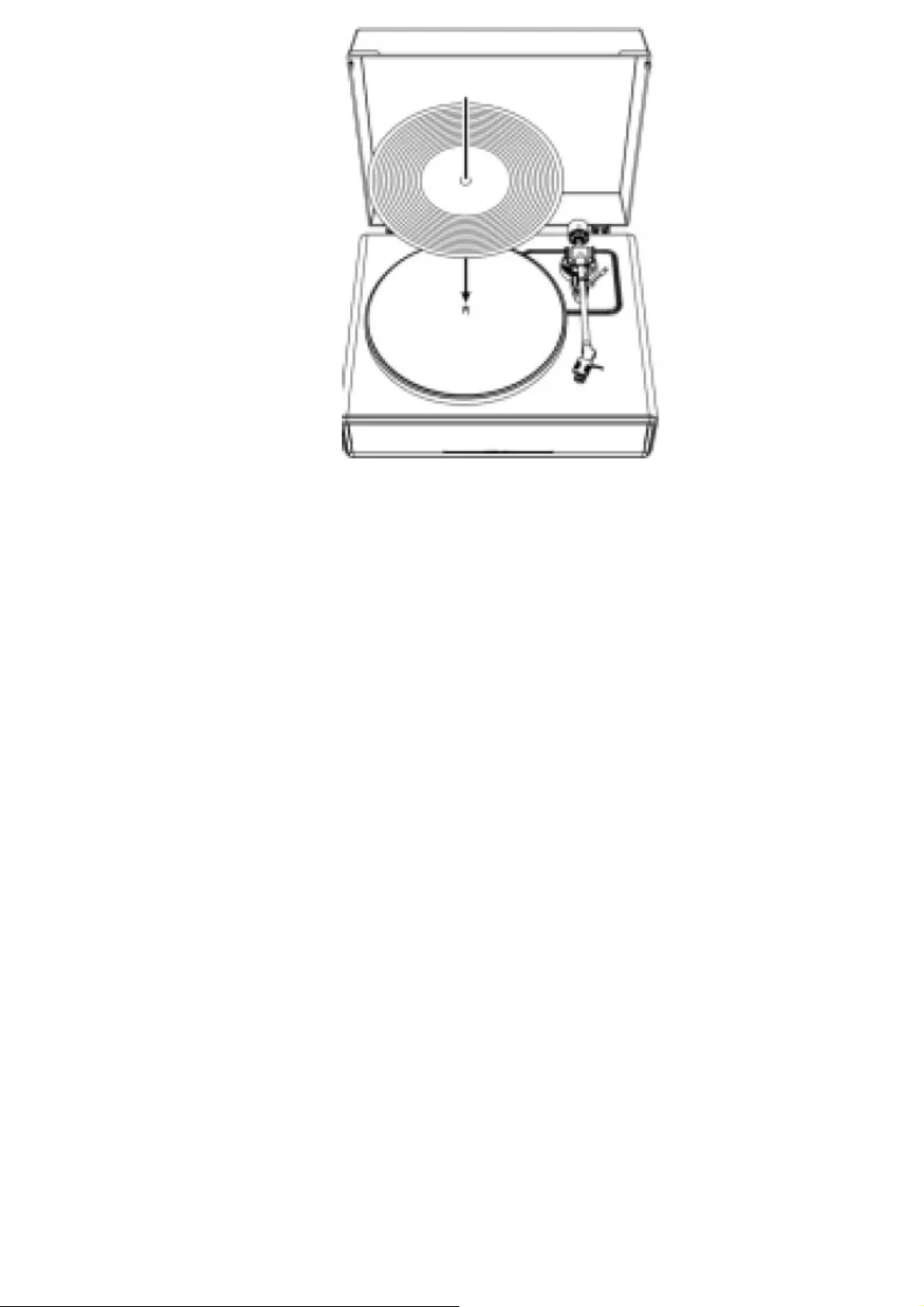

2. Połóż płytę na macie filcowej tak, aby otwór środkowy pokrywał się z wrzecionem.
⚙
Page 19
2. Obsługa gramofonu
Wystarczająco obniż głośność amplifier i głośniki w pierwszej kolejności.
1. Podłącz dołączony zasilacz do gramofonu i włącz urządzenie za pomocą przełącznika
zasilania z tyłu. Obróć pokrętło zasilania i głośności, aby włączyć to urządzenie. Wskaźnik
zaświeci się na czerwono.
2. Zdejmij osłonę rysika z rysika.
3. Umieść płytę na macie antypoślizgowej.
4. Przełącz pokrętło funkcji, aby wybrać prędkość 33 lub 45 obr./min w zależności od
rodzaju nagrania.
5. Odblokuj zacisk ramienia i ustaw dźwignię podnoszenia ramienia w górnej pozycji.
6. Ustaw ramię nad wybranym miejscem (rowkiem) na płycie. Talerz zacznie się
automatycznie obracać.
7. Ostrożnie opuść ramię na płytę, ustawiając dźwignię podnoszenia ramienia w pozycji
dolnej.
8. W razie potrzeby zwiększ głośność gramofonu.
9. Po zakończeniu odtwarzania płyty podnieś ramię, oprzyj je na zacisku ramienia i naciśnij
przełącznik ON/OFF z tyłu, aby wyłączyć gramofon.
10. Talerz przestanie się obracać, jeśli w ciągu 3 minut z głośników nie będzie wydobywał się
dźwięk. Umieść ramię z powrotem na podłokietniku i powtórz proces 2.6, jeśli chcesz
ponownie odtworzyć płytę.
⚙
Page 20
Działanie Bluetooth
Odbiornik Bluetooth
1. Podłącz dołączony zasilacz do gramofonu i włącz urządzenie, wskaźnik zaświeci się na
czerwono.
2. Przełącz pokrętło funkcji w tryb Bluetooth. Kontrolka zmieni kolor na niebieski i szybko zacznie
migać. Z gramofonu usłyszysz dźwięk aktywacji.
3. Włącz funkcję Bluetooth w swoim urządzeniu multimedialnym, wyszukaj i wybierz „Lenco LS-
470”, aby sparować urządzenie multimedialne z gramofonem.
4. Po pomyślnym sparowaniu urządzenia multimedialnego z gramofonem, gramofon odtworzy
krótki dźwięk potwierdzający.
5. Odtwarzaj i przesyłaj strumieniowo muzykę z urządzenia multimedialnego do gramofonu.
Lampka kontrolna zacznie świecić na niebiesko.
Notatka: Wersja Bluetooth: 5.0
„Ten produkt ma funkcję odbioru Bluetooth, nie można za jego pomocą przesyłać żadnego
dźwięku Bluetooth: oznacza to, że można bezprzewodowo odbierać sygnał dźwiękowy Bluetooth ze
źródła zewnętrznego, takiego jak smartfon.”
Działanie AUX-IN
Gramofon wyposażony jest w gniazdo wejściowe dodatkowego sygnału audio do podłączania
zewnętrznych urządzeń audio, takich jak odtwarzacze MP3, odtwarzacze CD i starsze,
niedokowalne iPody, dzięki czemu można słuchać zewnętrznego źródła przez głośniki gramofonu.
1. Użyj kabla audio (brak w zestawie) z jednym złączem stereo 3.5 mm na każdym końcu kabla.
2. Podłącz jeden koniec do gniazda AUX-IN na gramofonie, a drugi koniec do gniazda Line Out
urządzenia audio.
3. Włącz gramofon i urządzenie audio. Kontrolka gramofonu jest czerwona.
4. Poziom głośności można regulować za pomocą gramofonu. Obsługuj wszystkie funkcje
urządzenia pomocniczego jak zwykle.
5. Należy pamiętać, że funkcja AUX-IN jest funkcją priorytetową. Nawet jeśli kontrolka
PHONO/BT jest włączona, te funkcje nie będą działać, gdy używana jest funkcja AUX-IN.
Odłącz kabel AUX-IN przed użyciem funkcji PHONO/BT.
⚙
Page 21
NOTATKA:
1. Upewnij się, że ramię gramofonu jest bezpiecznie zablokowane, aby uniknąć uszkodzeń.
2. Kiedy skończysz, nie zapomnij wyłączyć zasilania gramofonu i urządzenia zewnętrznego.
Pielęgnacja
Korpus gramofonu
Jeśli korpus gramofonu jest brudny lub zakurzony, najpierw odłącz zasilacz sieciowy, a
następnie wytrzyj brud i kurz miękką, suchą szmatką.
Nie należy używać benzenu, rozcieńczalników itp.
W przypadku dłuższego przechowywania produktu należy odłączyć zasilacz sieciowy od
gniazdka i owinąć produkt folią. Nie należy dopuścić do jego zamoczenia.amp; pasek napędowy
należy zdjąć, aby zapobiec nierównomiernemu naciągnięciu.
Końcówka rysika

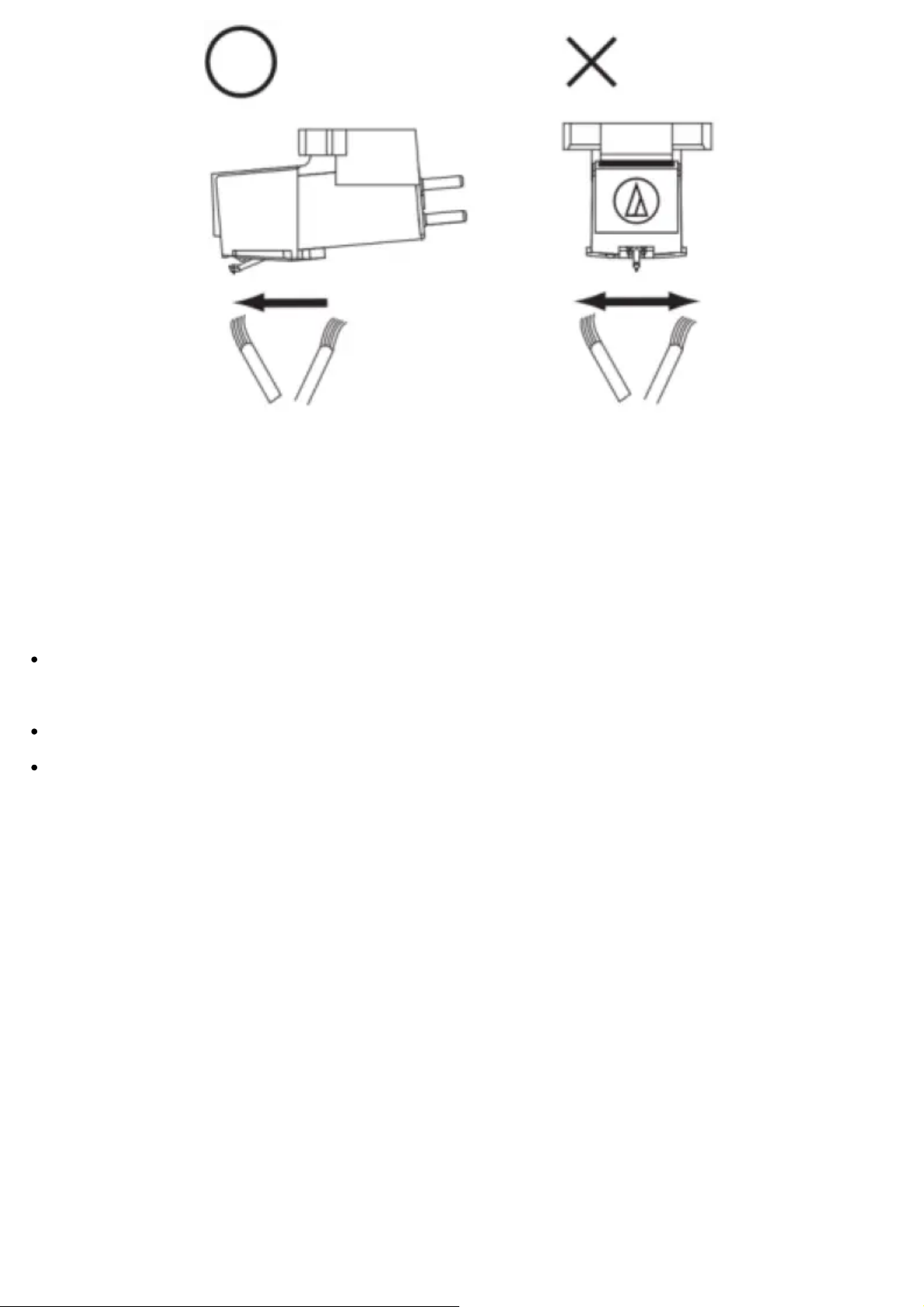

Jeśli na końcówce rysika zgromadził się brud i zanieczyszczenia, wyczyść ją przy użyciu
dostępnej w sprzedaży szczoteczki.
Zalecamy użycie środka do czyszczenia rysika (brak w zestawie), jeśli końcówka rysika jest
znacznie zabrudzona. Wyczyść końcówkę rysika, przesuwając szczoteczkę od tyłu do przodu
końcówki rysika.
⚙
Page 22

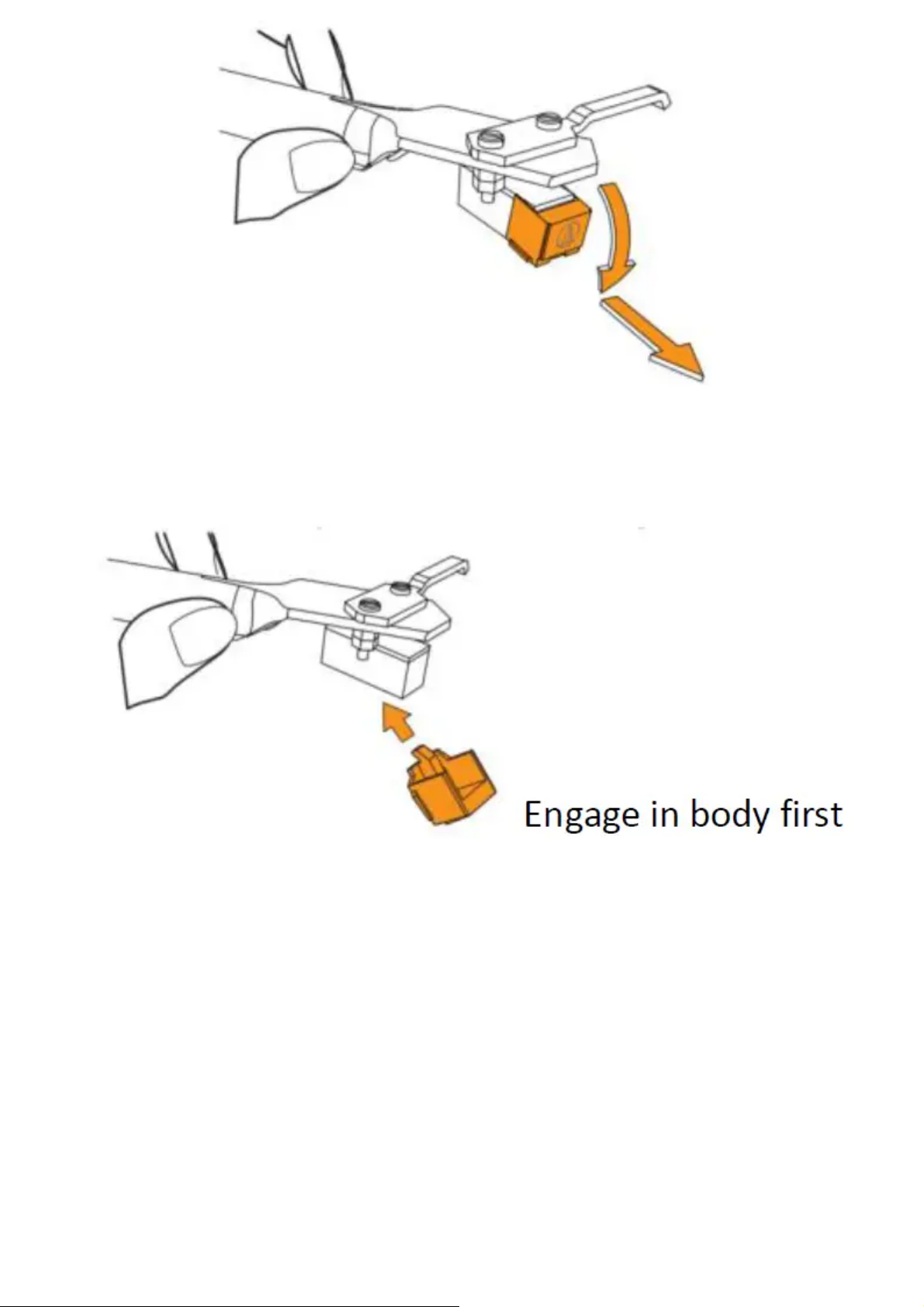

Wymiana rysika
Zaleca się wymianę rysika po 400 godzinach użytkowania.
Wyjmowanie rysika
Oprócz pogorszenia jakości dźwięku, płyty mogą również ulec uszkodzeniu na skutek zużycia
się igły wkładki.
Pamiętaj o odłączeniu zasilacza sieciowego produktu od gniazdka.
Podczas wymiany igły trzymaj mocno główkę i korpus wkładki. Obracaj przód rysika ruchem do
przodu i do dołu.
⚙
Page 23

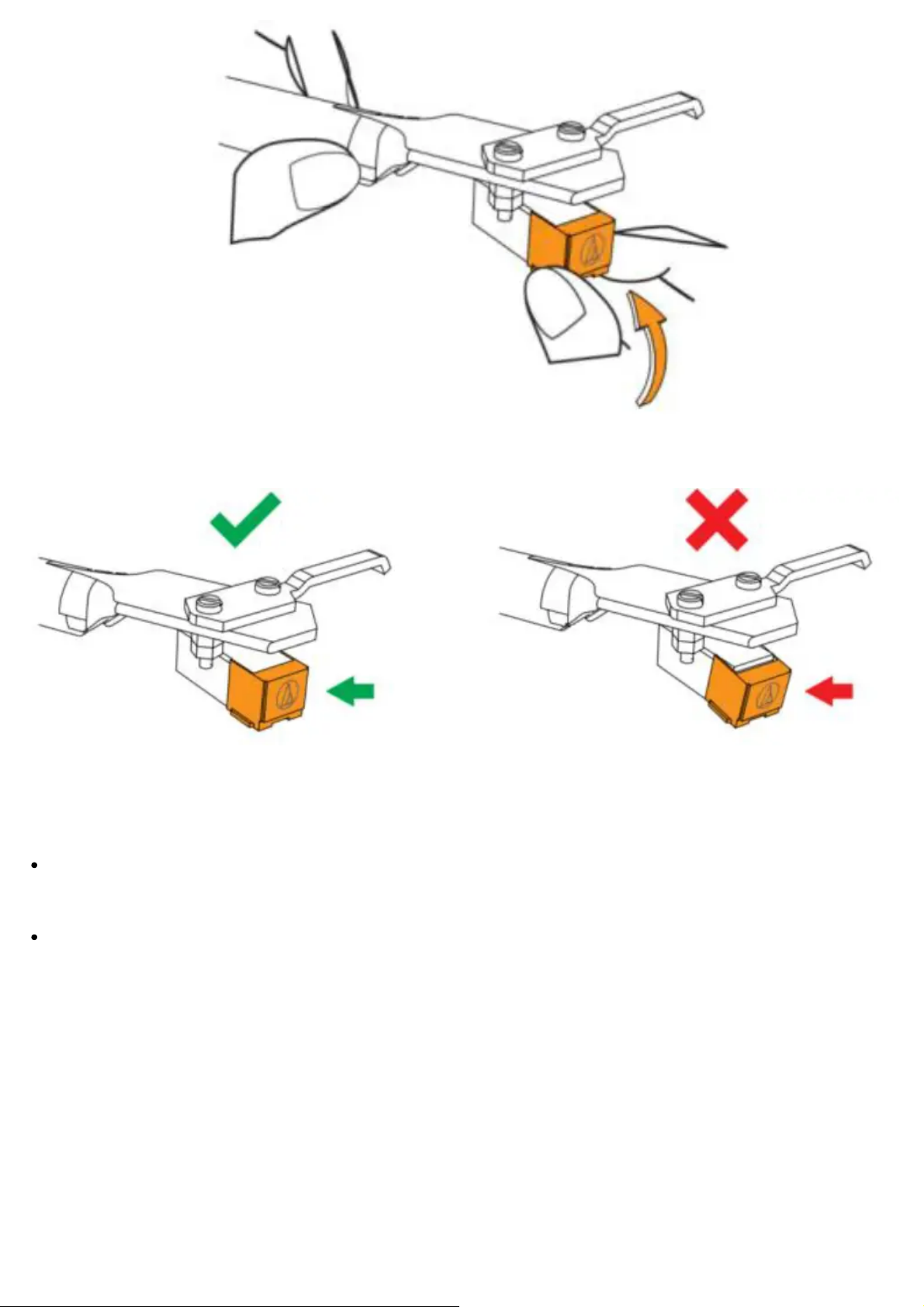

Instalacja nowego rysika zamiennego
1. Zamontuj nową igłę wymienną w kartridżu.
2. Podnieś rysik, aż usłyszysz kliknięcie.
⚙
Page 24
3. Sprawdź, czy nie ma żadnej szczeliny między głowicą a wkładem.

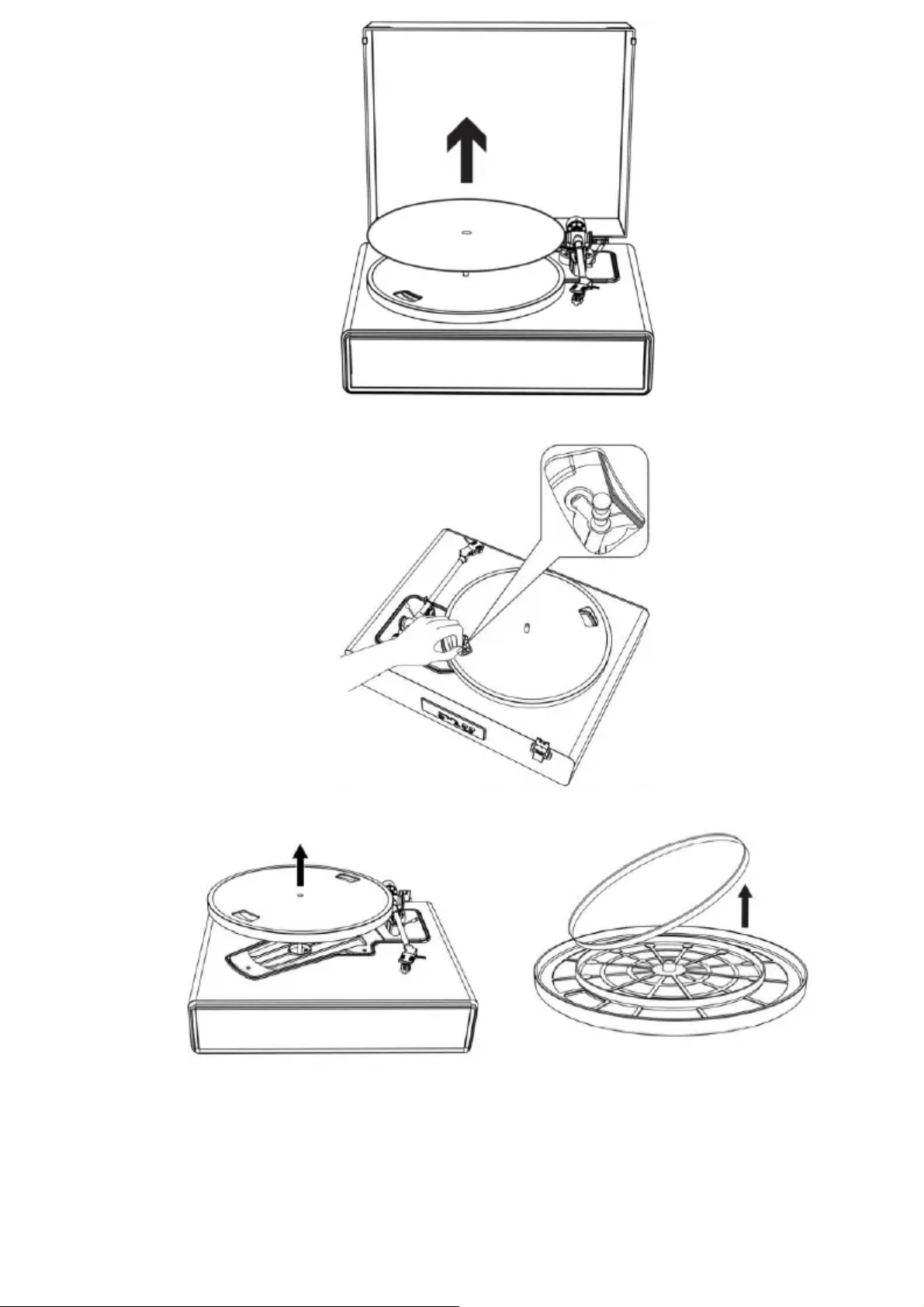

Wymiana paska
Pasek jest częścią eksploatacyjną. Wymień pasek, jeśli prędkość odtwarzania spada lub
występują nieregularne obroty. Z reguły sugerujemy wymianę paska raz w roku.
Przed wymianą paska należy pamiętać o odłączeniu zasilacza sieciowego produktu od gniazdka.
1. Zdejmij matę antypoślizgową.
⚙
Page 25
2. Zdejmij pasek z koła pasowego silnika.
3. Zdejmij talerz główny i usuń stary pasek.
4. Odwróć półmisek, a zobaczysz podniesiony okrąg. Załóż nowy pasek wzdłuż środkowego
koła.
⚙
Page 26
5. Przymocuj talerz.
Dopasuj jeden z otworów do położenia koła pasowego silnika w kolorze mosiądzu.
6. Umieść pasek na kole pasowym silnika w kolorze mosiądzu
Chwyć pasek, który został przymocowany w kroku 4 i ciągnąc go, umieść go na
mosiężnym kole pasowym silnika.
⚙
Page 27
7. Używając rąk, powoli obróć talerz dziesięć razy w kierunku zgodnym z ruchem
wskazówek zegara, jak pokazuje strzałka poniżej.
Kiedy gramofon jest przesunięty
Używając oryginalnych materiałów opakowaniowych produktu, owiń gramofon w odwrotnej
kolejności niż podczas rozpakowywania. Jeśli nie masz materiałów opakowaniowych, podejmij
następujące kroki:
Po odłączeniu zasilacza sieciowego od gniazdka, zdejmij matę filcową i talerz, a następnie owiń
je, aby nie uległy uszkodzeniu.
Załóż osłonę na wkład.
Użyj sznurka lub czegoś podobnego, aby związać ramię z resztą, aby się nie przemieściło.
Owiń korpus gramofonu papierem lub miękką szmatką, aby go nie uszkodzić.
⚙
Page 28
Koniec oprogramowania Audacityview
Audacity jest wolnym oprogramowaniem, na licencji GNU General Public License (GPL). Więcej
informacji oraz kod open source można znaleźć na stronie web at
https://www.audacityteam.org/download/
Przed rozpoczęciem upewnij się, że zainstalowałeś oprogramowanie.
Konfigurowanie komputera do pracy z Audacity
1. Podłącz źródło wejściowe do urządzenia.
2. Podłącz przewód USB do komputera.
3. Zainstaluj oprogramowanie do nagrywania Audacity.
4. Otwórz program Audacity.

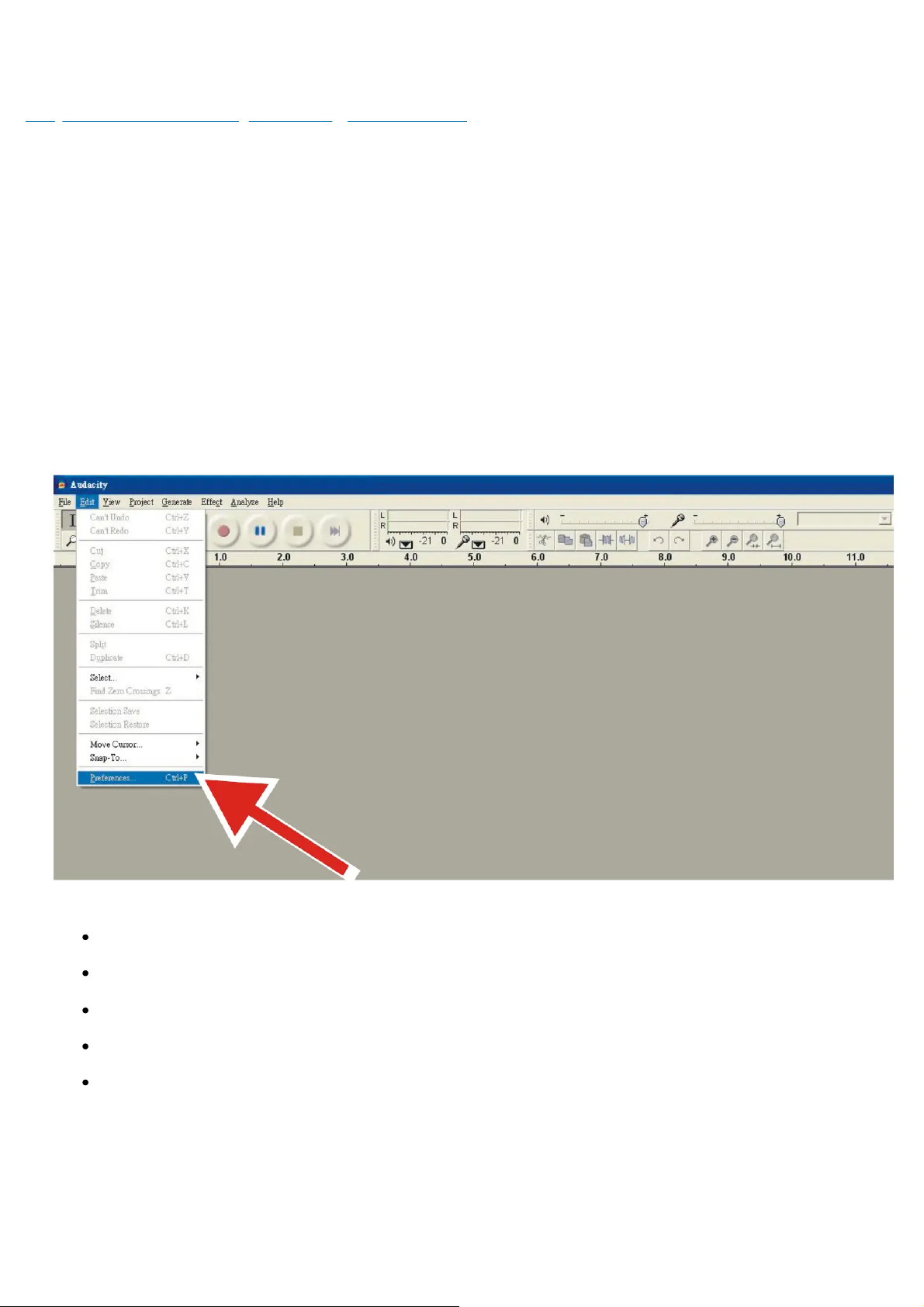

5. Wybierz Preferencje z zakładki Edytuj w menu Audacity.

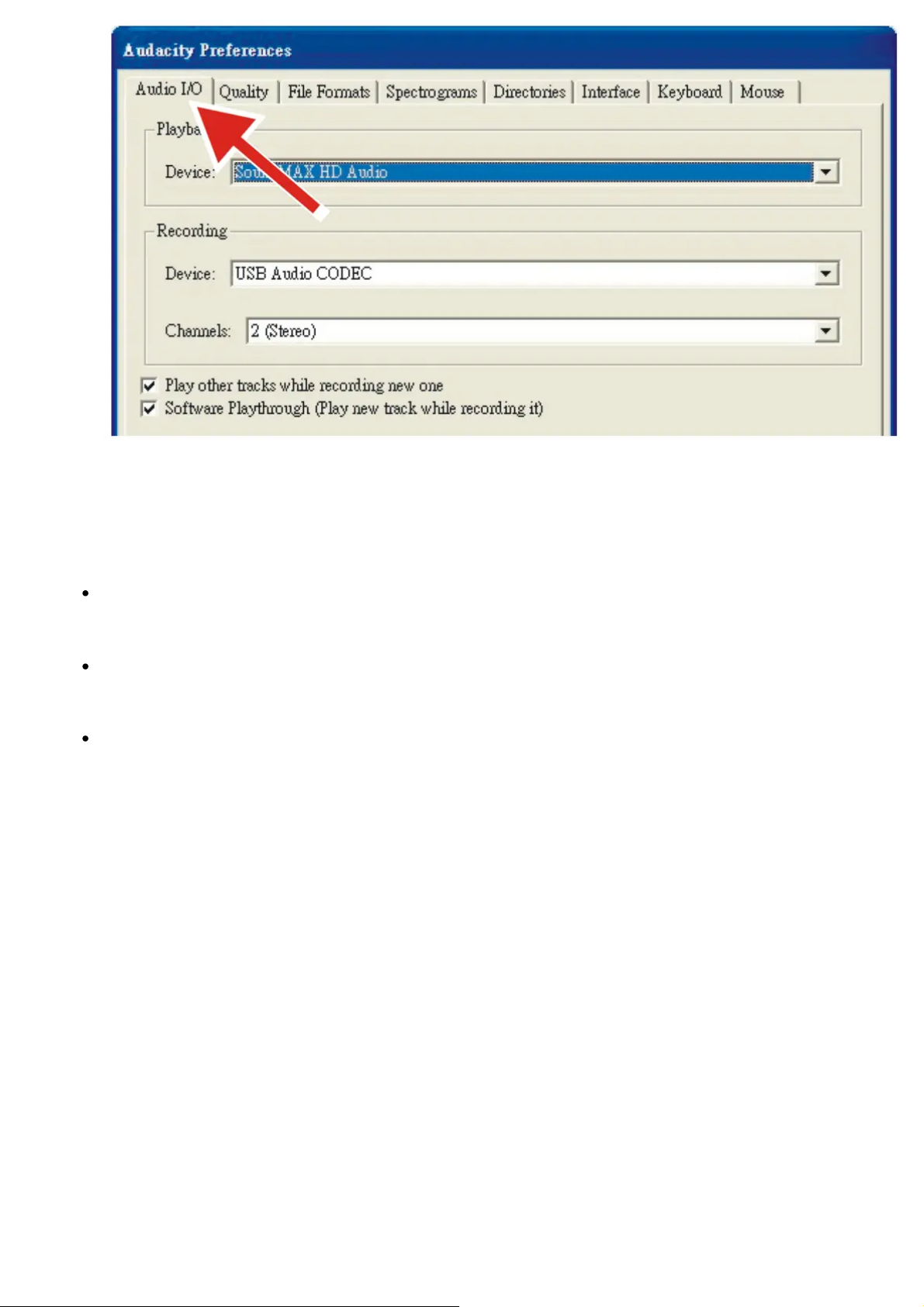

6. Wybierz zakładkę Audio I/O w lewym górnym rogu.
W sekcji Odtwarzanie, urządzenie wybierz wewnętrzną kartę dźwiękową.
W sekcji Nagrywanie, Urządzenie, wybierz KODEK audio USB.
W sekcji Nagrywanie, Kanały, wybierz 2 (Stereo).
Zaznacz pole oznaczone Odtwarzaj inne utwory podczas nagrywania nowego.
Zaznacz pole oznaczone Software Playthrough.
⚙
Page 29
Nagrywanie albumów za pomocą Audacity
1. Zapisywanie projektu
Audacity zapisuje wszystkie zmienione i nagrane audio w katalogu o nazwie
Projectname_data, który znajduje się dokładnie tam, gdzie zapisałeś projekt file się.

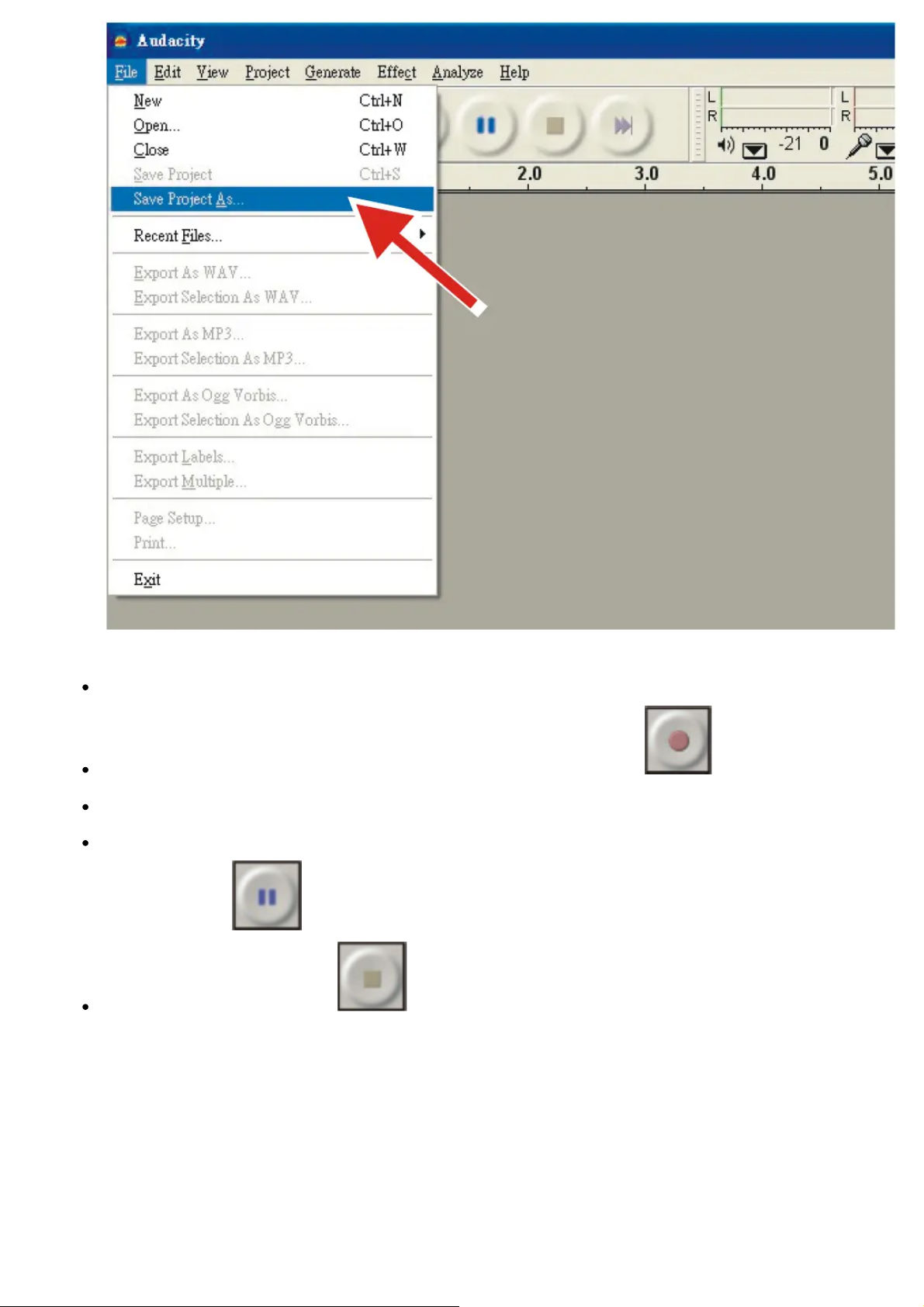

Dlatego wybierz Zapisz projekt jako ze swojego Audacity File zakładkę i wybierz
lokalizację oraz filenazwę swojego projektu.
Zwróć uwagę, że po uruchomieniu Audacity w trybie świeżym, dostępna jest tylko opcja
menu „Zapisz jako…”.
⚙
Page 30
2. Jak nagrywać
Ustaw gramofon USB, aby odtwarzał utwór lub album, który chcesz nagrać.
Kliknij czerwony przycisk Record, aby rozpocząć nagrywanie.
Opuść ramię gramofonu USB na album i ścieżkę, którą chcesz nagrać.
Kliknij niebieski przycisk Pauza, aby wstrzymać nagrywanie. Naciśnij go ponownie, aby
kontynuować.
Kliknij żółty przycisk Stop.
Otóż to. Możesz teraz bawić się swoim nagraniem i odkrywać możliwości edycji Audacity.
Pamiętaj, że możesz używać funkcji Cofnij prawie bez ograniczeń, gdy projekt jest otwarty.
NOTATKA: Płyty CD nie mogą być nagrywane bezpośrednio z aplikacji Audacity. Należy używać
innych aplikacji do nagrywania płyt CD.
⚙
Page 31
Rozwiązywanie problemów
Problem Rozwiązanie
Talerz się nie obrac
a.
• Czy zasilacz sieciowy jest podłączony do gniazdka?
– Podłącz zasilacz sieciowy do gniazdka.
• Jaki jest stan kontrolki?
– Lampka kontrolna świeci na niebiesko. Oznacza to, że gramofon jest
w trybie Bluetooth. Proszę przełączyć pokrętło funkcyjne na tryb gramofo
nu.
– Czerwona lampka sygnalizacyjna wskazuje tryb gramofonu.
• Czy pasek zsunął się z talerza?
– Prawidłowo umieść pasek na talerzu.
• Czy pasek jest umieszczony na kole pasowym silnika?
– Sprawdź, czy pasek jest prawidłowo założony na koło pasowe silnika (w
kolorze mosiądzu).
• Czy pasek został uszkodzony?
– Wymień go na nowy pasek.
• Czy kabel AUX-IN jest podłączony?
– Funkcja AUX-IN jest funkcją o pierwszym priorytecie. Przed użyciem funk
cji PHONO/BT należy odłączyć kabel AUX-IN.
Talerz się kręci, ale
z gramofonu nie sł
ychać dźwięku?
• Czy rysik jest uszkodzony?
– Sprawdź rysik iw razie potrzeby wymień go. Sugeruje się wymianę rysika
po 400 godzinach użytkowania.
• Czy igła jest prawidłowo umieszczona na korpusie wkładki?
– Sprawdź wkład i w razie potrzeby wyreguluj.
Rysik przeskakuje. • Czy płyta jest wypaczona?
– Sprawdź zapis.
• Czy płyta jest porysowana?
– Sprawdź zapis.
⚙
Page 32
• Czy nacisk igły jest prawidłowy?
– Zapoznaj się z rozdziałem „Regulacja siły śledzenia wkładu”, aby ponown
ie wyregulować siłę śledzenia.
Gramofon wydaje
dziwne „wycie”.
• Czy produkt odbiera nadmierne wibracje z podłogi, powierzchni ścian lu
b pobliskich głośników?
– Zmniejsz drgania lub zamontuj produkt na powierzchni, która nie jest na
rażona na działanie wibracji.
• Czy produkt jest zamontowany na niestabilnej powierzchni?
– Sprawdź, czy powierzchnia, na której montowany jest produkt, jest odpo
wiednia.
Podczas odtwarza
nia płyty słychać h
ałas.
• Czy na końcówce igły wkładki jest kurz?
– Jeśli kurz przyklei się do końcówki rysika, wyczyść ją za pomocą dostępn
ego w handlu pędzelka.
Dźwięk podczas o
dtwarzania płyty je
st zbyt szybki lub z
byt wolny.
• Czy ustawienia prędkości dla tego produktu są prawidłowe?
– Wybierz odpowiednią prędkość dla typu odtwarzanego nagrania.
Szybkość odtwarza
nia spada lub obró
t jest nieregularny.
• Czy pasek jest naciągnięty?
– Wymień pasek na nowy.
• Czy pasek jest prawidłowo zainstalowany?
– Patrz „Ustawianie talerza obrotowego i pasa”, aby ustawić pas.
Specyfikacje
Obrotnica
⚙
Page 33
Zasilacz AC100-240V, wyjście DC 15V 2400mA
Pobór mocy 36 W
Prędkość gramofonu 33 1/3, 45 obr/min
Wyjście na głośniki 2x30W + 2x10W
Wymiary (dł. x szer. x wys.) Wymiary: 435 x 355 x 250 mm
Waga 8,00 kilogramów
Igła
Model Audio-Technica AT3600
Odpowiedź częstotliwościowa 20Hz-20kHz
Równowaga kanału <2.5dB
Separacja kanałów >18dB
Objętość wyjściatage 2.5mV
Zalecana rezystancja obciążenia 47kΩ
Amplifier Połączenie MM (ruchomy magnes) – wejście
Zalecana siła śledzenia 3.5±0.5g
Waga 0.18oz (5.1 g)
Notatka: Projekt i specyfikacje mogą ulec zmianie bez powiadomienia.
Zasilacz:
Producent: Brightpower Optoelectronic Technonlgy Co., Ltd. Numer modelu: SW1502400-
IM/S036A1502400M
Używaj wyłącznie zasilacza wymienionego w instrukcji obsługi.
⚙
Page 34
Informacja Wartość i precyzja
Nazwa producenta lub znak towarowy, rejestracja
handlowa i
adres
BRIGHTPOWER OPTOELEKTRONICZNY
TECHNOLOGIA CO., LTD
Identyfikator modelu
SW1502400-
IM/S036A1502400M
Objętość wejściowatage 100-240 V
Częstotliwość prądu przemiennego wejściowego 50-60Hz
Objętość wyjściowatage Prąd stały 15 V
Prąd wyjściowy 2400mA
Moc wyjściowa 36 W
Średnia aktywna wydajność 87.58%
Sprawność przy niskim obciążeniu (10%) 84%
Bez obciążenia Pobór mocy 0.080 W
Gwarancja
Commaxx B.V. oferuje serwis i gwarancję zgodnie z prawem europejskim, co oznacza, że w
przypadku napraw (zarówno w okresie gwarancyjnym, jak i po nim) należy skontaktować się z
lokalnym sprzedawcą.
Ważna uwaga: Nie ma możliwości wysłania produktów wymagających naprawy bezpośrednio
do Commaxx B.V.
Ważna uwaga: Jeśli urządzenie zostanie otwarte lub będzie miało jakikolwiek dostęp do niego
osoba niebędąca autoryzowanym punktem serwisowym, gwarancja wygasa.
To urządzenie nie nadaje się do użytku profesjonalnego. W przypadku użytku profesjonalnego
wszelkie zobowiązania gwarancyjne producenta zostaną unieważnione.
Zastrzeżenie
Aktualizacje oprogramowania sprzętowego i/lub komponentów sprzętowych są regularnie
wprowadzane. Dlatego niektóre instrukcje, specyfikacje i zdjęcia w tej dokumentacji mogą
nieznacznie różnić się od Twojej konkretnej sytuacji. Wszystkie elementy opisane w tym
przewodniku mają wyłącznie charakter ilustracyjny i mogą nie mieć zastosowania w konkretnej
⚙
Page 35
sytuacji. Na podstawie opisu zawartego w tym podręczniku nie można uzyskać żadnych praw ani
uprawnień.
Utylizacja starego urządzenia
Ten symbol oznacza, że odpowiedni produkt elektryczny lub bateria nie powinny być wyrzucane
jako ogólne odpady domowe w Europie. Aby zapewnić prawidłowe przetwarzanie odpadów
produktu i baterii, należy je utylizować zgodnie z wszelkimi obowiązującymi lokalnymi przepisami
dotyczącymi utylizacji sprzętu elektrycznego lub baterii. W ten sposób pomożesz chronić zasoby
naturalne i poprawić standardy ochrony środowiska w zakresie przetwarzania i utylizacji odpadów
elektrycznych (Dyrektywa w sprawie zużytego sprzętu elektrycznego i elektronicznego).
DEKLARACJA ZGODNOŚCI
Niniejszym Commaxx oświadcza, że typ urządzenia radiowego [Lenco LS-470] jest zgodny z
dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE dostępny jest pod następującym
adresem internetowym: https://commaxx-certificates.com/doc/ls-470_doc.pdf
Typ RF
Zakres częstotliwości
(MHz)
Moc (dBm)
Bluetooth 2402-2480 <6
Praca
Aby uzyskać więcej informacji i uzyskać pomoc techniczną, odwiedź stronę www.lenco.pl
Commaxx BV Wiebachstraat 37, 6466 NG Kerkrade, Holandia.
Często zadawane pytania (FAQ)
Co powinienem zrobić, jeśli zauważę dym lub nadmierne ciepło wydobywające się z urządzenia?
Natychmiast odłącz wtyczkę od głównego gniazdka elektrycznego i zaprzestań korzystania z
urządzenia. Skontaktuj się z obsługą klienta, aby uzyskać pomoc.
⚙
Page 36
Czy mogę czyścić urządzenie rozpuszczalnikami lub płynami na bazie benzyny?
Nie, do czyszczenia używaj miękkiej, suchej ściereczki. W przypadku silnych plam użyj adamp
szmatkę z rozcieńczonym detergentem.
Czy korzystanie z tego urządzenia podczas burzy jest bezpieczne?
Zaleca się odłączenie urządzenia od prądu podczas burzy z wyładowaniami atmosferycznymi, aby
zapobiec potencjalnym uszkodzeniom spowodowanym skokami napięcia.
Dokumenty / Zasoby
Gramofon Lenco LS-470WA z wbudowanymi głośnikami [plik PDF] Instrukcj
a obsługi
LS-470WA Gramofon z wbudowanymi głośnikami, LS-470WA, Gramofon z wbud
owanymi głośnikami, Odtwarzacz z wbudowanymi głośnikami, Wbudowane gło
śniki, Głośniki
Odniesienia
Instrukcja obsługi
Ten webwitryna jest niezależną publikacją i nie jest powiązana ani wspierana przez żadnego z właścicieli znaków towarowych. Znak słowny i logo „Bluetooth®” są
zastrzeżonymi znakami towarowymi należącymi do firmy Bluetooth SIG, Inc. Znak słowny i logo „Wi-Fi®” są zastrzeżonymi znakami towarowymi należącymi do
stowarzyszenia Wi-Fi Alliance. Jakiekolwiek użycie tych znaków w tym przypadku webWitryna nie sugeruje żadnego powiązania ani poparcia.
⚙
Loading...
