Leister TRIAC BT User Manual

TRIAC BT

Hot Air Tool

User Manual

• Tarpaulin Welding Kit

• Plastic Welding Kit

• Floor Welding Kit

 

, 04073, 
 , 17
: (044)-494-15-97
www.leister.com.ua
[e-mail]

Original-Bedienungsanleitung

TRIAC BT-Set für den Apparatebau

TRIAC BT Plastic Welding Kit

230 V / 1600 W Art. No 136.939
120 V / 1550 W Art. No 136.943

TRIAC BT-Set für Planen, 40 mm

TRIAC BT Tarpaulin Welding Kit, 40 mm

230 V / 1600 W Art. No 136.938
120 V / 1550 W Art. No 136.942

TRIAC BT-Set für Kunststoffböden

TRIAC BT Floor Welding Kit

230 V / 1600 W Art. No 136.936
120 V / 1550 W Art. No 136.940

Wir gratulieren Ihnen zum Kauf eines TRIAC BT-Sets!

Sie haben sich für ein erstklassiges Heissluftgeräte-Set entschieden, das aus
hochwertigen Materialien besteht. Jedes TRIAC BT-Set wird einer strengen
Qualitätskontrolle unterzogen bevor es das Werk in der Schweiz verlässt.

Anwendungen

Dieses Heissluft-Gerät eignet sich zum Schweissen thermoplastischer
Kunststoffe, zum Aufheizen, Trocknen und Schrumpfen.

Congratulations on purchasing a TRIAC BT kit!

You have chosen a top-class hot-air tool kit made of high-quality materials.
Every TRIAC BT kit undergoes stringent quality checks before leaving the
factory in Switzerland.

Applications

This hot-air tool is suitable for welding thermoplastics, heating, drying and
shrinking.

Made in Switzerland

➀ TRIAC BT mit ø5 mm Rohrdüse
➁ TRIAC BT mit 20 mm Breitschlitzdüse
➂ TRIAC BT mit 40 mm Breitschlitzdüse
➃ Ersatz-Heizelement
➄ Gerätekoffer
≈ Heftdüse
∆ Schnellschweissdüse 5.7 mm, Profil A
« Schnellschweissdüse 5 mm

mit schmalem Luftschlitz

» Schnellschweissdüse 5 mm
… Andrückrolle

➀ TRIAC BT with ø3 mm Tubular nozzle
➁ TRIAC BT with 20 mm Wide slot nozzle
➂ TRIAC BT with 20 mm Wide slot nozzle
➃ Spare part heating element
➄ Tool case
≈ Tacking nozzle
∆ Speed welding nozzle 5.7 mm, profile A
« Speed welding nozzle 5 mm

with small air-slide

» Speed welding nozzle 5 mm
… Pressure roller

TRIAC BT-Set für Planen, 20 mm

TRIAC BT Tarpaulin Welding Kit, 20 mm

230 V / 1600 W Art. No 136.937
120 V / 1550 W Art. No 136.941

1

1

2

3

4

5

6

8

9

7

10

4

4

4

5

5

5

10

2

Original-Bedienungsanleitung

3

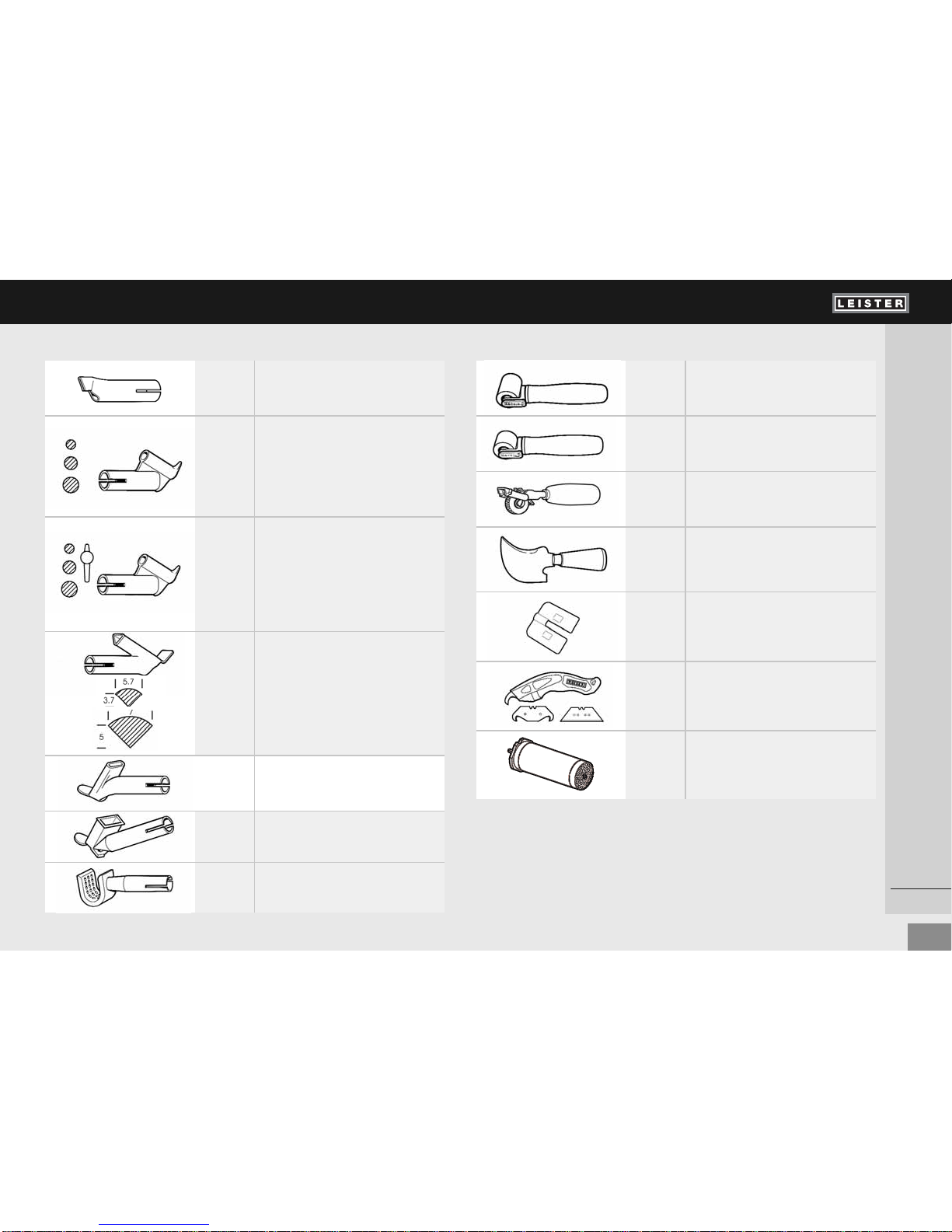

Accessories

Technische Daten / Technical Data / Caractéristiques techniques / Datos técnicos / Dados técnicos / Dati tecnici / Technische
gegevens / Tekniske data / Tekniska data / Tekniske data / Tekniset tiedot / Τε νικά αρακτηριστικά / Teknik veriler / Dane
techniczne / Mæszaki adatok / Technická data / Technické údaje / Date tehnice / Tehniãni podatki / Технически параметри /
Tehnilised andmed / Techniniai duomenys / Tehniskā informācija / Технические данные /

技術データ

/

技术数据

b

c

a

Deutsch
English
Français
Espanõl
Português
Italiano
Nederland
Dansk
Svenska
Norsk
Suomi

Eλληνικά

Türkçe
Polski
Magyar
Cesky
Slovensky
Românã
Slovensko

Български

Eesti
Lietuviu
Latviešu

Русский

日本語
中文

V~ 230 / 120 V~ 230 / 120
W 1600 / 1550 W 1600 / 1550

kg 1.0 lbs 2.2

°C 20 – 650 °F 68 – 1202

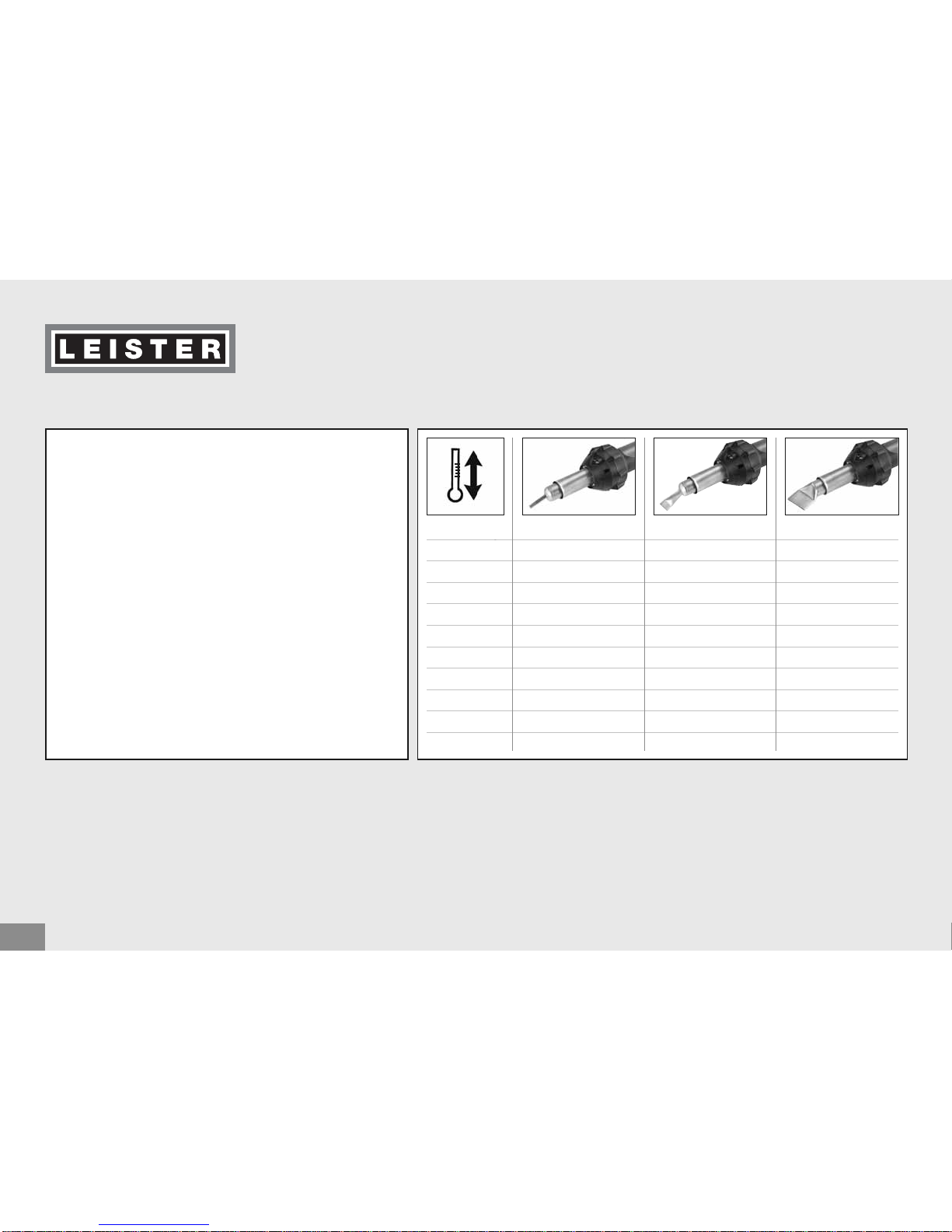

(Temperaturskala Seite 36 / Temperature scale see page 36)

a =

∅ /mm 90 a = ∅ / inch 3.5

b = mm 370 b =inch 14.6
c = ∅ / mm 56 c = ∅ / inch 2.2

l / min (20°C) 230 cfm (68°F) 8.12

dB (A) 67 dB (A) 67

23 CCA CB 4

Original-Bedienungsanleitung

4

Lebensgefahr beim Öffnen des Gerätes, da spannungsführende

Komponenten

und Anschlüsse freigelegt werden. V or dem Öff

nen des Gerätes Netzstecker aus

der Steckdose ziehen.
Feuer- und Explosionsgefahrbei unsachgemässem Ge brauch von Heissluftge-

räten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen.

FI-Schalter beim Einsatz des Gerätes auf Baustellen ist für den Personen­schutz dringend erforderlich.

Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung
übereinstimmen.

120
230

FI

Leister Process Technologies, Galileo-Strasse 10, 6056 Kaegiswil/Schweiz,

bestätigt, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung
die Anforderungen der folgenden EU-Richtlinien erfüllt.

Richtlinien:

2006/42, 2004/108, 2006/95

Harmonisierte Normen:

EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,
EN 55014-1, EN 55014-2, EN 50366, EN 62233,
EN 61000-3-2, EN 61000-3-3, EN 60335-2-45

Kaegiswil, 07.02.2011

Bruno von Wyl, Technischer Direktor Christiane Leister, Firmeninhaberin

Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand
berühren. Gerät abkühlen lassen. Heissluftstrahl nicht auf Personen oder Tiere
richten.

• Für dieses Gerät besteht eine grundsätzliche Gewährleistung von einem (1) Jahr ab
Kaufdatum (Nachweis durch Rechnung oder Lieferschein). Entstandene Schäden
werden durch Ersatzlieferung oder Reparatur beseitigt. Heizelemente sind von
dieser Gewährleistung ausgeschlossen.

•

Weitere Ansprüche sind, vorbehältlich gesetzlicher Bestimmungen, ausgeschlossen.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe Behandlung
zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.

• Keine Ansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert
worden sind.

Warnung

Gewährleistung

Konformität

Gerät muss beobachtet betrieben werden. Wärme kann zu brennbaren
Materialien gelangen, die sich ausser Sichtweite befinden. Gerät darf nur
von ausgebildeten Fachleuten oder unter deren Aufsicht benützt werden.
Kindern ist die Benützung gänzlich untersagt.

Gerät vor Feuchtigkeit und Nässe schützen. Nur für Innengebrauch!

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektro­werkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96
über Elektro- und Elektronik-Altgeräte und ihrer Um setzung in nationales Recht
müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung zugeführt werden.

Entsorgung

Reparaturensind ausschliesslich durch eine autorisierte Leister-Service-Stelle
ausführen zu lassen. Es dürfen nur original Leister-Zubehör und -Ersatz teile
verwendet werden.

Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.

Vorsicht

Original-Bedienungsanleitung

5

Inbetriebnahme / Putting in Operation / Mise en service / Puesta en marcha / Colocação em funcionamento / Messa in funzione /
Ingebruikneming / Ingebruikneming / Driftstart / Igangsetting / Käyttöönotto / Εκκίνηση / Çaliştirma / Uruchomienie / Üzembe
helyezés / Uvedení do provozu / Uvedenie do prevádzky / Punere în func

ţiune / Zagon / Елементи на машината / Käitussevõtmine /

Darbo eiga / Ekspluatēšana / Работа с прибором / /

Ausschalten / Switching Off / Désactiver / Desconexión / Desligar / Spegnere la macchina / Uitschakelen / Sluk / Frånkoppling /
Slå av / Poiskytkentä / Θέση εκτς λειτυργίας / Kapama / Wy

¬

åczanie / Kikapcsolás / Vypnutí / Vypnutie / Oprire / Izklop / Из-

ключване / Väljalülitamine / Išjungimas / Izslēgšana / Выключение / /

2 x 1.5 mm

2

2 x 16 AWG

3 min.

1

3 4

5

6

2



1

3

4

2

8

1

5 min.

Accessories

Deutsch
English
Français
Espanõl
Português
Italiano
Nederland
Dansk
Svenska
Norsk
Suomi

Eλληνικά

Türkçe
Polski
Magyar
Cesky
Slovensky
Românã
Slovensko

Български

Eesti
Lietuviu
Latviešu

Русский

日本語
中文

Original-Bedienungsanleitung

6

Fehlermeldung / Error message / Message d’erreur / Avisos de fallo / Mensagem de erro / Messaggi di err or e / Foutmelding / Fejlmelding
/ Felmeddelande / Feilmelding / Vikailmoitus / Μήνυµα σάλµατς / Hata uyar

ısı

/ Komunikat błędu / Hibaüzenet / Chybové hlá

ƒ

ení /

Hlásenie poruchy / Mesaj de eroare / Javljanje napake / Грешка / Veateade / Pranešimas apie sutrikimą / Kļūdas ziņojums / Показание
неисправности / /

Wartung / Maintenance / Entretien / Mantenimiento / Manutencao /
Manutenzione / Onderhoud / Vedligeholdelse / Underhåll / Vedlike­hold / Hoito / Συντήρηση / Bak

ı

m / Konserwacja / Karbantartás /

Údžba / Údržba / Întreţinere / Vzdrževanje / Поддържане / Hooldus /
Techninė priežiūra / Apkope /Техобслуживание / /

1

3

2

!

1

2

4 5



1 sec.

3

Original-Bedienungsanleitung

7

Accessories

Heizelement-Wechsel / Heating element changing / Remplacement d'un élément chauffant / Cambio del elemento calentador / Substituição
do elemento de aquecimento / Sostituzione dei termoelementi / Vervanging van het verwarmingselement / Udskiftning af varmeelement /
Byte av värmeelement / Varmeelement-skifte / Kuumennuselementin vaihto / Αλλαγή θερµικού στοιχείου / Isıtma elemanının değiştiril-
mesi / Wymiana elementu grzewczego / Fűtőelem csere / Výměna topného článku / Výmena vykurovacieho článku / Schimbare element de
încălzire / Zamenjava grelnega elementa / Смяна на нагревателен елемент / Soojuselemendi vahetus / Šildymo elementų keitimas /
Sildāmelementu nomaiņa / Замена нагревательного элемента / 发热体‐交换 / 発熱部分交換

Deutsch
English
Français
Espanõl
Português
Italiano
Nederland
Dansk
Svenska
Norsk
Suomi

Eλληνικά

Türkçe
Polski
Magyar
Cesky
Slovensky
Românã
Slovensko

Български

Eesti
Lietuviu
Latviešu

Русский

日本語
中文

1

3

4

2

5

230 V~/ 1550 W:
Art.-no 136.916

120 V~/ 1500 W:
Art.-no 136.918

6

7

8

9

Translation of the Original User Manual

8

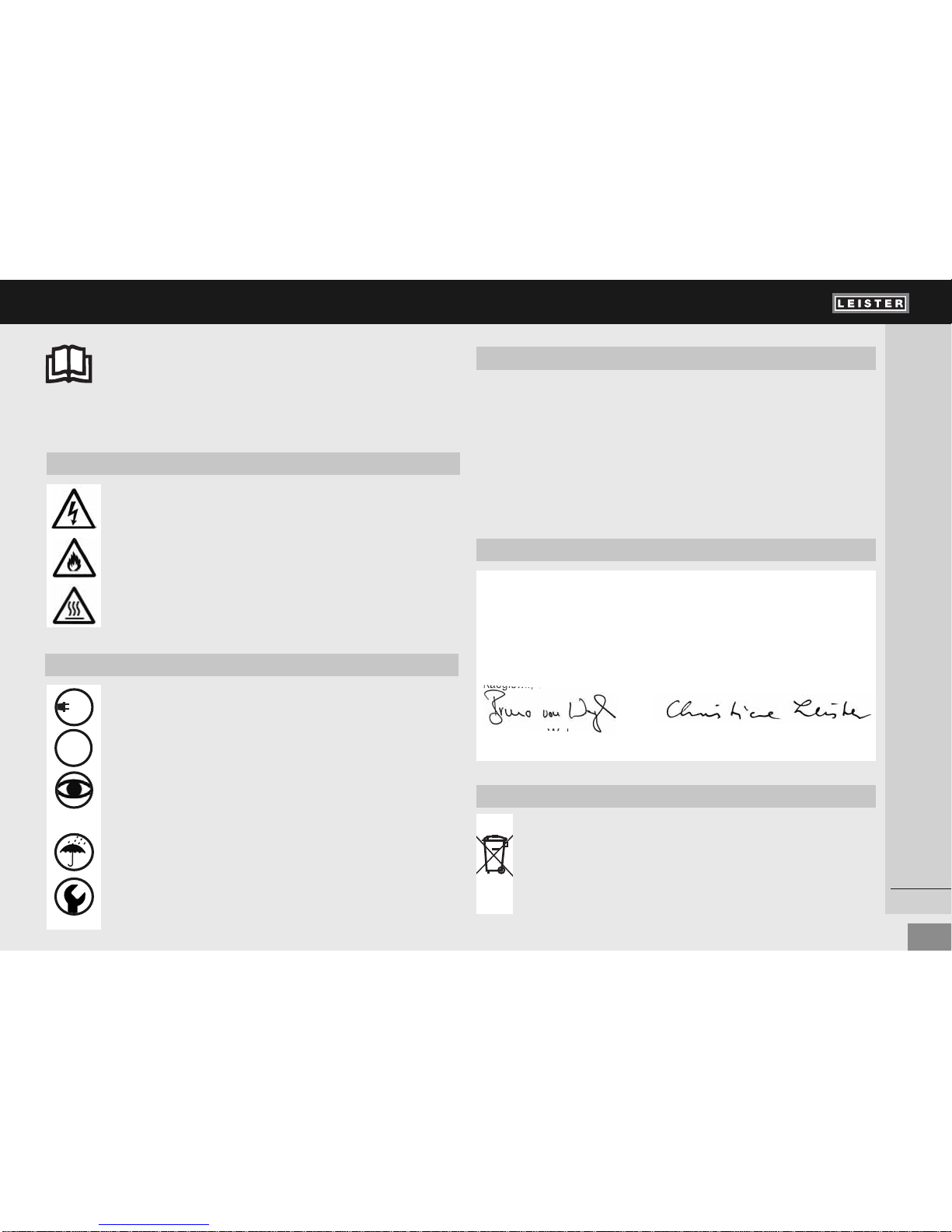

DANGER! Danger when opening up the tool, as live components and connections
are exposed. Therefore, before opening it, unplug the tool to ensure disconnection
from the mains.

Incorrect use of the hand extruder (eg overheating of the material) can present
a fire and explosion hazard, especially near combus t ible materials and
explosive gases.

For personal protection on building sites we strongly recommendthe tool be
connected to a RCCB (Residual Current Circuit Breaker) .

The voltage rating stated on the tool must correspond to the mains voltage.

Leister Process T ec hnologies, Galileo-Strasse 10, 6056 Kaegiswil/Switzerland,

confirms that this product, in the version as brought into circulation through us,
fulfils the requirements of the following EC directives.

Directives

:

2006/42, 2004/108, 2006/95

Harmonized Standards

:

EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,
EN 55014-1, EN 55014-2, EN 50366, EN 62233,
EN 61000-3-2, EN 61000-3-3, EN 60335-2-45

Kaegiswil, 07.02.2011

Bruno von Wyl,

Technical Director Christiane Leister, Owner

Do not touch the element housing, air nozzle and

discharging plastizised
material when they are hot as they can cause burns. Let the tool cool
down. Do not point the hot air flow and the discharg ing plastizised mate­rial in the direction of people or animals.

• For this tool, we generally provide a warranty of one (1) year from the date of purchase
(verified by invoice or delivery document). Damage that has occurred will be corrected
by replacement or repair. Heating elements are excluded from this warranty.

• Additional claims shall be excluded, subject to statutory regulations.

• Damage caused by normal wear, overloading or improper handling is excluded from
the guarantee.

• Guarantee claims will be rejected for tools that have been altered or changed by the
purchaser.

Warranty

Conformity

The tool must be operated under supervision. Heat can ignite flammable
materials which are not in view.The machine may only be used by qualified
specialists or under their super vision. Children are not authorized to use
this machine.

Protect tool from damp and wet.For indoor use only!

Power tools, accessories and packaging should be sorted for environmental-friendly
recycling. Only for EC countries: Do not dispose of power tools into household
waste! According to the European Directive 2002/96/EC on waste electrical and
electronic equipment and its incorporation into national law, power tools that are
no longer suitable for use must be separately collected and sent for recovery in an
environmental-friendly manner.

Disposal

Repairs should only be carried out by authorized Leister service points.
Restricted to use with original Leister accessories and replacement parts.

120
230

FI

Warning

Caution

Please read operating instructions carefully before useand
keep for future referen

9

Accessories

English

Important safety instructions

This appliance has a polarized plug (one blade is wider than the other). To reduce the
risk of electric shock, this plug is intended to fit in a polarized outlet only one way . If the
plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a
qualified electrician. Do not modify the plug in any way.

Read these instructions

Warning:Extreme care should be taken when stripping paint. The peelings, residue and
vapors of paint may contain lead, which is poisonous. Any pre-1977 paint may contain
lead and paint applied to homes prior to 1950 is likely to contain lead. Once deposited
on surfaces, hand to mouth contact can result in the ingestion of lead. Exposure to
even low levels of lead can cause irreversible brain and nervous system damage; young
and unborn children are particularly vulnerable.

Before beginning any paint removal process you should determine whether the paint
you are removing contains lead. This can be done by your local health department or
by a professional who uses a paint analyzer to check the lead content of the paint to
be removed. LEAD-BASED PAINT SHOULD ONLY BE REMOVED BY A PROFESSIONAL
AND SHOULD NOT BE REMOVED USING A HEAT GUN.

Persons removing paint should follow these guidelines:

1. Move the work piece outdoors. If this is not possible, keep the work area well
ven-tilated. Open the windows and put an exhaust fan in one of them. Be sure
the fan is moving the air from inside to outside.

2. Remove or cover any carpets, rugs, furniture, clothing, cooking utensils and air ducts.

3. Place drop cloths in the work area to catch any paint chips or peelings. Wear pro-

tective clothing such as extra work shirts, overalls and hats.

4. W ork in one room at a time. Furnishings should be removed or placed in the center

of the room and covered. W ork areas should be sealed off from the rest of the dwelling
by sealing doorways with drop cloths.

5. Children, pregnant or potentially pregnant women and nursing mothers should not
be present in the work area until the work is done and all clean up is complete.

6. W ear dust respirator mask or a dual filter (dust and fume) respirator mask which has
been approved by the Occupational Safety and Health Administration (OSHA), the
National Institute of Safety and Health (NIOSH), or the United States Bureau of Mines.
These masks and replaceable filters are readily available at major hardware stores.
Be sure the mask fits. Beards and facial hair may keep masks from sealing pro­perly. Change filters often. DISPOSABLE PAPER MASKS ARE NOT ADEQUATE.

7. Use caution when operating the heat gun. Keep the heat gun moving as excessive
heat will generate fumes which can be inhaled by the operator.

8. Keep food and drink out of the work area. Wash hands, arms and face and rinse
mouth before eating or drinking. Do not smoke or chew gum or tobacco in the work
area.

9. Clean up all removed paint and dust by wet mopping the floors. Use a wet cloth to
clean all walls, sills and any other surface where paint or dust is clinging. DO NOT
SWEEP, DRY DUST OR VACUUM. Use a high phosphate detergent or trisodium phosphate
(TSP) to wash and mop areas.

10. At the end of each work session put the paint chips and debris in a double plastic

bag, close it with tape or twist ties and dispose of properly.

11. Remove protective clothing and work shoes in the work area to avoid carrying dust
into the rest to the dwelling. Wash work clothes separately. Wipe shoes off with a
wet rag that is then washed with the work clothes. Wash hair and body thoroughly
with soap and water.

SAVE THESE INSTRUCTIONS

Traduction de la notice d’utilisation originale

10

Danger mortel à l’ouverture de l’appareil, par le dégagement de composants et
de raccords conducteurs. Débrancher la fiche du secteur avant toute ouverture de
l’appareil.

Risque d’incendie et d’explosion en cas d’utilisation inappropriée des appareils à
air chaud, en particulier à proximité de matières inflammables et de gaz explosifs.

En cas d’emploi de l’appareil sur des chantiers, utiliser obligatoirement un
interrupteur FI pour garantir la sécurité des personnes.

La tension indiquée sur l’étiquette mentionnant le type de l’appareil doit
correspondre à la tension et à la fréquence du secteur.

Leister Process Technologies, Galileo-Strasse 10, 6056 Kaegiswil/Suisse

confirme que ce produit correspond, en ce qui concerne la conception et le modèle
type dans la version commercialisée par notre entreprise, aux réglementations
figurantdans les directives européennes désignées ci-dessous.

Directives:

2006/42, 2004/108, 2006/95

Normes harmonisées: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2, EN 50366, EN 62233,
EN 61000-3-2, EN 61000-3-3, EN 60335-2-45

Kaegiswil, 07.02.2011

Bruno von Wyl, Directeur technique Christiane Leister, Propriétaire

Risque de brûlure! Ne pas toucher au tuyau de l’élément chauffant, ni à la
buse s’ils sont encore chauds. Laisser refroidir l’appareil. Ne pas diriger le jet
d’air chaud ni vers les personnes ou les animaux

• Pour cet appareil, une garantie d’un (1) an est toujours valable à partir de la date
de l’achat (justificatif par facture ou bordereau de livraison). Une livraison de
remplacement ou une réparation est assurée en cas de dommages sur l’appareil.
Les éléments de chauffage ne sont pas couverts par cette garantie.

• Toute autre prétention est exclue sauf disposition légale contraire.

• Tout endommagement du à l’usure naturelle, à une surcharge de l’appareil ou à un
maniement contraire aux prescriptions est exclu de la garantie.

• La garantie ne s’applique pas aux appareils ayant subi des modifications apportées

par

l’acheteur ou l’utilisateur.

Garantie légale

Conformité

L’appareil doit faire l’objet d’une observation continuelle pendant son
fonctionnement. La chaleur peut atteindre des matières inflammables situées
hors de la visibilité. La machine ne doit être utilisée que par des spécialistes
qualifiés ou sous leur surveillance. Les enfants ne sont pas autorisés d’utiliser
cette machine.

Protéger l’appareil de l’humidité. Pour usage interne uniquement !

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent
pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les
pays de l’Union Européenne: Ne pas jeter les appareils électroportatifs avec
les ordures ménagères! Conformément à la directive européenne 2002/96/CE
relative aux déchets d’équipements électriques et électroniques et sa réalisation
dans les lois nationales, les outils électroportatifs dont on ne peut plus se
servir doivent être séparés et suivre une voie de recyclage appropriée.

Elimination de déchets

Les réparations doivent uniquement être effectuées par un centre de
service Leister autorisé. Seuls des accessoires originaux et pièces de
echange originales Leister doivent être utilisés.

120
230

FI

Avertissement

Attention

Instructions d’utilisation à lire très attentivement avant mise
en marche et à conserver pour dispositions ultérieures.

Traducción del manual de instrucciones original

11

Accessories

Peligro de muerte al abrir el aparato, puesto que se exponen componentes

y conexiones que conducen tensión. Antes de abrir el aparato, retirar el
conector de la red fuera de la caja de enchufe.

Peligro de incendio y de explosión en caso de uso incorrecto de los
aparatos de aire caliente, especialmente en la proximidad de materiales
combustibles y gases explosivos.

Es absolutamente necesario un conmutador-FIcuando se utilice el aparato
a pie de obra para protección de las personas.

La tensión nominal está indicada en el aparato y debe coincidir con la
tensión de la red.

Leister Process T ec hnologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Suiza

confirma, que este producto, conforme a la ejecución que comercializamos, cumple
con las exigencias especificadas en las siguientes directrices de la CE.

Directrices

:

2006/42, 2004/108, 2006/95

Normas armonizadas

:

EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,
EN 55014-1, EN 55014-2, EN 50366, EN 62233,
EN 61000-3-2, EN 61000-3-3, EN 60335-2-45

Kaegiswil, 07.02.2011

Bruno von Wyl,Technical Director Christiane Leister,

Propietaria

Peligro de quemaduras! No tocar el tubo de la resistencia ni la tobera
cuando estén calientes. Dejar que se enfríe el aparato. No dirigir el chorro
de aire caliente hacia personas o animales.

• Para este aparato concedemos una garantía de un (1) año a partir de la fecha de
compra (comprobación mediante factura o albarán de entrega). Los daños serán
subsanados mediante reposición o reparación del aparato, según se estime
conveniente. Los elementos de caldeo no quedan cubiertos por esta garantía.

• Quedan excluidas las reclamaciones de otro tipo, salvo aquellas que la ley
prescriba.

• No quedan cubiertos por la garantía los daños ocasionados por desgaste natural,
sobrecarga o manejo inadecuado.

• Asimismo se declina cualquier reclamación para aquellos aparatos que hayan sido
transformados o alterados respecto a su estado original de suministro.

Garantia

Conformidad

El aparato debe funcionar bajo observación. El calor puede llegar a
materiales combustibles, que se encuentran fuera del alcance de la vista.
La máquina solamente deberá ser utilizada por especialistas adiestrados
para ello, o bajo la supervisión de estos mismos. A los niños les está
terminantemente prohibido su uso.

Proteger el aparato de la humedad y la lluvia. ¡Sólo para uso interno!

Recomendamos que las herramientas eléctricas, accesorios y embalajes
sean sometidos a un proceso de recuperación que respete el medio
ambiente. Sólo para países de la UE: No arroje las herramientas
eléc tri cas a la basura! Conforme a la Directriz Europea 2002/96/CE
sobre aparatos eléctricos y electrónicos inservibles, tras su conversión
en ley nacional, deberán acumularse por separado las herramientas
eléctricas para ser sometidas a un reciclaje ecológico.

Eliminación

Las reparaciones se realizarán únicamente en oficinas de servicio
técnico autorizadas por Leister. Sólo podrán utilizarse accesorios y
recambios originales Leister.

Français
Espanõl

120
230

FI

Advertencia

Precaución

Por favor, leer detenidamente las instrucciones antes del
uso y guardarlas para referencia adicional.
