Leister MISTRAL PREMIUM, MISTRAL SYSTEM Operating Instructions Manual [en, it, es, fr, pt +1]

Download

Page 1

MISTRAL PREMIUM

GB I F E P

MISTRAL SYSTEM

Leister Technologies AG Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland

Tel. +41 41 662 74 74 Fax +41 41 662 74 16

www.leister.com [email protected]

Page 2

Size 3

Wiring Diagram 4, 5, 6

Deutsch Bedienungsanleitung 7

English Operating Instructions 19

English Operating Instructions 21

Italiano Istruzioni per l‘uso 35

Français Notice d’utilisation 49

Español Instrucciones de funcionamiento 63

Português Manual de instruções 77

Page 3

Size mm MISTRAL PREMIUM; SYSTEM

4.3

105

88.5

154.5

ø 90

85.5

G 1“

40.4

A B C

ø 36.5 106.8 321.2

230 V / 230 0 W

100 V / 1500 W

ø 50 108 322.5

230 V / 34 00 W

120 V / 2400 W

230 V / 450 0 W ø 50 13 7. 8 352.2

200 V / 3000 W

91.2

ø 38

ø 90.0

Page 4

Wiring diagram MISTRAL PREMIUM: Heating, Blower bridged

Potentiometer

Internal

No electrical isolation

brown

External

green

Power

Internally

connected

white

Page 5

Wiring diagram MISTRAL PREMIUM: Heating, Blower separated

Potentiometer

Internal

No electrical isolation

brown

External

green

Power

Internally

connected

white

NLM

Page 6

Wiring diagram MISTRAL SYSTEM

Power

NLH

ON/OFF

Power

NLH

ON/OFF

L N

Interface

Alarm

COM

Input 0 – 10 V Input 4 – 20 mA

Heating power

GND 0-10V

Air volume

GND 0-10V

Power

Interface

Heating power

+ 4-20mA – 4-20mA

Air volume

+ 4-20mA – 4-20mA

Alarm

COM

Power

NLH

Page 7

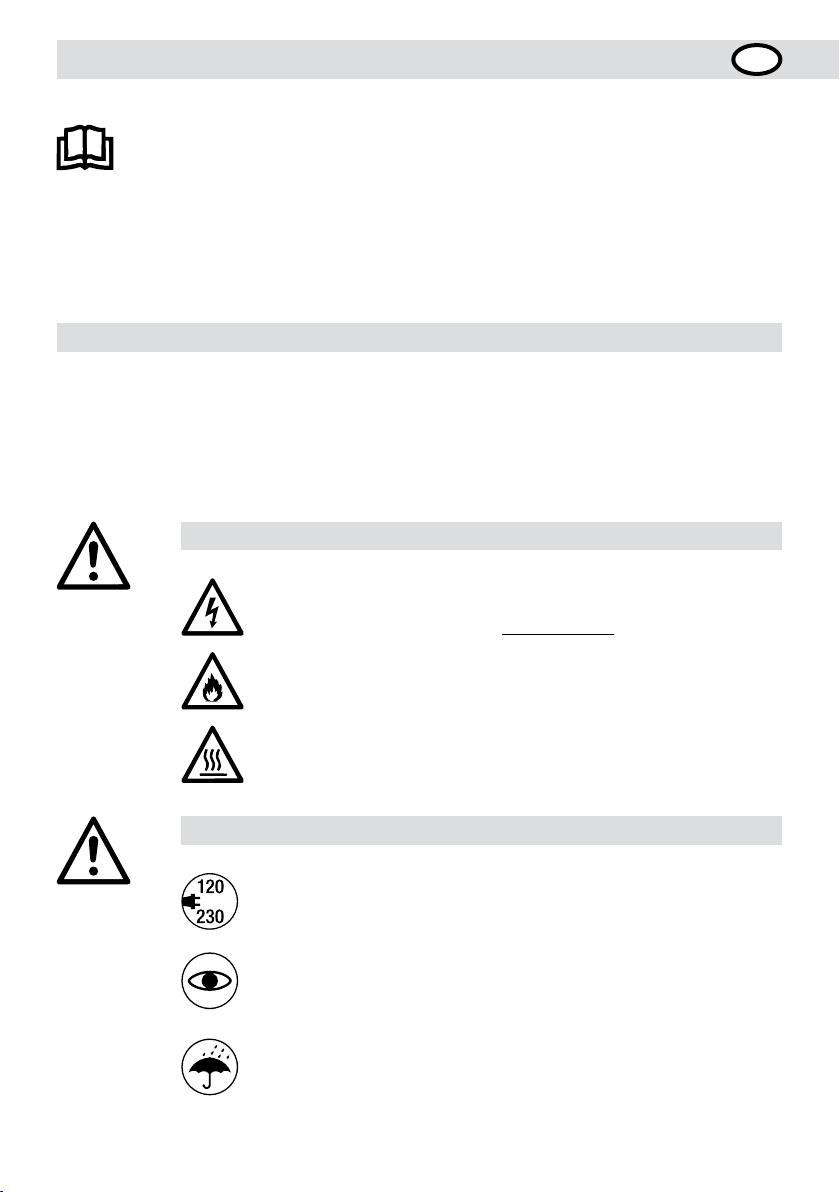

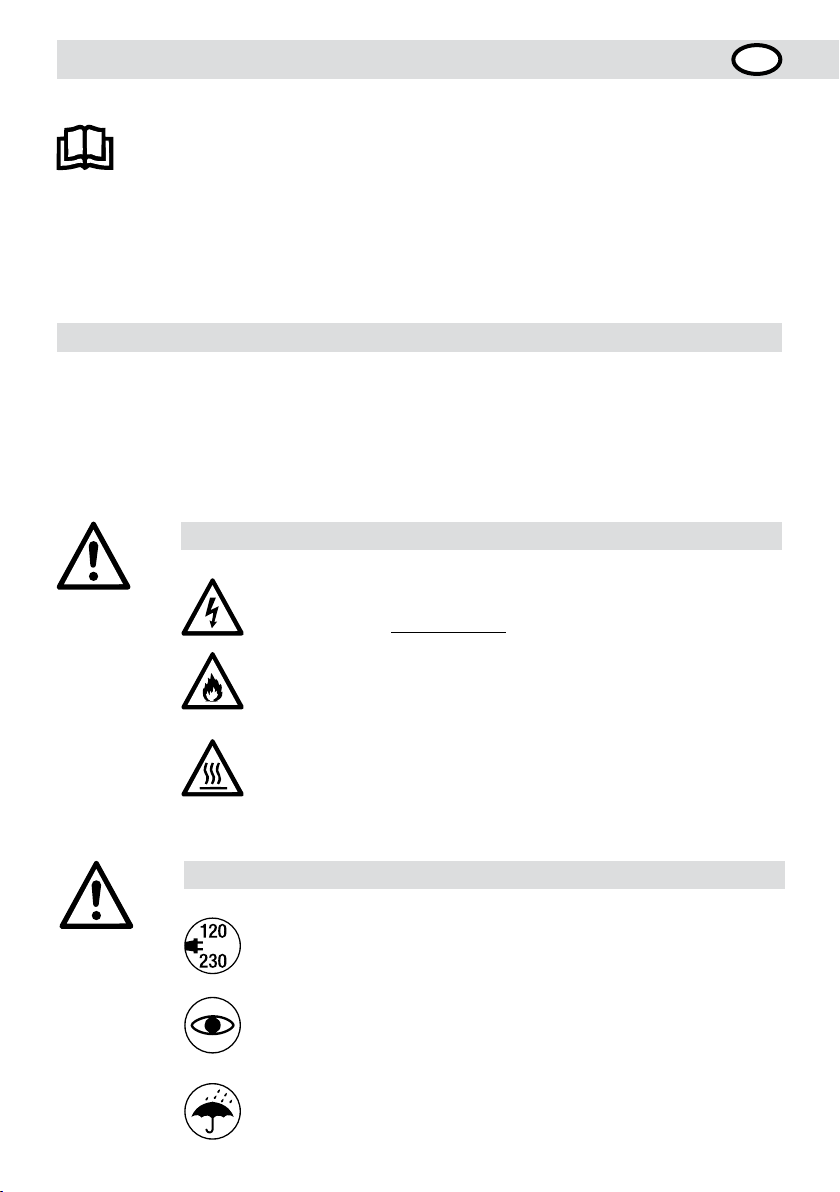

Bedienungsanleitung

Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verfügung aufbewahren.

Heissluft-Gebläse MISTRAL PREMIUM; SYSTEM

Anwendung

Das Heissluft-Gebläse MISTRAL eignet sich für den Einbau in Maschinen, Anlagen oder Geräten.

Seine wichtigsten Anwendungen sind zum Beispiel Trocknen und Aufheizen, Auftauen, Beschleunigen und Auﬂösen, Sterilisieren, Glätten, Glänzen, Aktivieren und Lösen, Trennen und Verschmelzen, Schrumpfen, Entfernen.

Warnung

Lebensgefahr beim Önen des Gerätes, da spannungsführende Komponenten

und Anschlüsse freigelegt werden. Vor dem Önen des Gerätes muss dieses allpolig vom Netz getrennt werden.

Vorsicht

Feuer- und Explosionsgefahr bei unsachgemässem Ge brauch von Heissluft-

geräten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen.

Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand berühren. Gerät abkühlen lassen. Heissluftstrahl nicht auf Personen oder Tiere richten.

Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung übereinstimmen. EN 61000-3-11; Z Elektrizitäts-Versorgungs-Unternehmen konsultieren.

Gerät muss beobachtet betrieben werden. Wärme kann zu brennbaren Materialien gelangen, die sich ausser Sichtweite befinden. Gerät darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht benützt werden. Kindern ist die Benützung gänzlich untersagt.

Gerät vor Feuchtigkeit und Nässe schützen.

= 0.180 Ω + j 0.113 Ω. Gegebenenfalls

max

Page 8

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Bitte berücksichtigen Sie bei der Entsorgung unserer Produkte die nationalen und lokalen Vorschriften. Für EU-Länder: Bitte werfen Sie Elektrogeräte nicht in den Hausmüll.

Technische Daten MISTRAL

MISTRAL 2, 4, 6 PREMIUM Spannung V~ 230 120 120 230 230 230 Leistung W 3400 2400 2400 2300 3400 4500 Strom A 15 20 20 10 15 20 Frequenz Hz 50 / 60 Max. Luftaustrittstemperatur, oen °C 520 490 430 500 510 650 Max. Lufteintrittstemperatur °C 60 Max. Umgebungstemperatur °C 65 Max. Luftmenge (20 °C Umgebung) l/min. 350 300 350 300 350 400 Max. Statischer Druck kPa 3.5 3.5 2.5 2.5 2.5 3.0 Emissionspegel L Gewicht kg 1.4 1.4 1.4 1.2 1.4 1.5 Schnittstelle (nicht potentialfrei) Externes Potentiometer für Heizleistung Masse (Size) Seite 3 Konformitätszeichen Sicherheitszeichen Schutzklasse II

(dB) 65

2 4 6 6 6 6

Page 9

MISTRAL 6 SYSTEM 6 Spannung V~ 100 120 200 230 230 230 Leistung W 1500 2400 3000 2300 3400 4500 Strom A 15 20 15 10 15 20 Frequenz Hz 50 / 60 Max. Luftaustrittstemperatur, oen °C 650 Max. Lufteintrittstemperatur °C 60 Max. Umgebungstemperatur °C 65 Min. Luftmenge (Luftsollwert 1 %) l/min.

Max. Luftmenge (Luftsollwert 100 %) l/min.

100 300

100 350

100 300

100 350

100 400

Max. Statischer Druck kPa 3.5 3.5 3.5 3.5 3.5 3.5 Emissionspegel L

(dB) 65

Gewicht kg 1.2 1.4 1.4 1.2 1.4 1.5 Schnittstelle (potentialfrei) 4-20mA und 0-10V für Heizleistung

& Luftmenge Alarmausgang

Masse (Size) Seite 3 Konformitätszeichen Sicherheitszeichen Schutzklasse II

Technische Änderungen vorbehalten

Page 10

Technische Daten Gerätefunktion

MISTRAL PREMIUM SYSTEM

Integrierte Leistungselektronik • • Schutz vor Heizelement- und Geräteüberhitzung • • Integrierter Kodierschalter für Potentiometer (intern / extern) • Heizleistung mit Potentiometer stufenlos einstellbar • Heizleistung getrennt schaltbar für Cool Down- Funktion • Display zur Anzeige der Soll- oder Ist-Werte (°C oder °F) • Temperatur und Luftmenge mit e-Drive stufenlos einstellbar • Integrierte Temperatursonde • Alarmausgang (Relaiskontakt) • Automatische Cool Down-Funktion • Einstellbare Temperaturbegrenzung • Einstellbare Temperaturoset • Fernsteuer- Schnittstelle für Temperatur- oder Leistungsvorgabe • Fernsteuer- Schnittstelle für Luftmengenvorgabe • 3-stuﬁge Regelparameter-Anpassung (oene, mittlere und kleine Düse) •

Technische Daten Schnittstelle

PREMIUM Externes

Potentiometer

SYSTEM Allgemein Isolation IEC/EN 60747-5-2 AC 1414 Vpeak

Spannungseingänge Spannung 0 –10V DC 0…10 V

Stromeingänge Strom 4 –20 mA

Alarmausgang (Relaiskontakt)

Isolation Nicht potentialfrei Widerstand 10 –100 kOhm

Verpolungsschutz Nullpunktkorrektur

(Rippel < 0.07 V bei 5 °C Auﬂösung) (Rippel < 0.4 V bei 5 % Auﬂösung)

Max. Eingangsspannung DC 12 V Nenn- Eingangswiderstand 33.7 kOhm

DC 4…20 mA

(2-Leiter-Technik)

Max. Eingangsstrom DC 22 mA Nenn-Eingangswiderstand 159 Ohm Max. Spannungen AC 250 V, DC 30 V Max. Ströme AC 3 A, DC 3 A Max. Kontaktwiderstand 100 mOhm bei DC 24 V / 1 A Kontaktart SPST-NO Isolation Kontakt zu Spule AC 4000 V 1 min. Isolation Kontakt zu Kontakt AC 1000 V 1 min.

(Rippel < 0.1 mA bei 5 °C Auﬂösung) (Rippel < 0.7 mA bei 5 % Auﬂösung)

Page 11

Ausführungen

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Bürstenloser Motor • • Bürstenmotor mit Kohlenwechsel • Bürstenmotor •

Technische Daten Funktionen

PREMIUM Int. oder Ext.

Potentiometer

SYSTEM e-Drive oder

Schnittstelle

Heizleistung Leistungs-Vorgabe 0…100 % / OFF

Temperatur (closed Loop) Temperatur-Vorgabe OFF,

Temperatur (open Loop) Leistungs-Vorgabe OFF,

Luftmenge Luftmengen-Vorgabe 1,

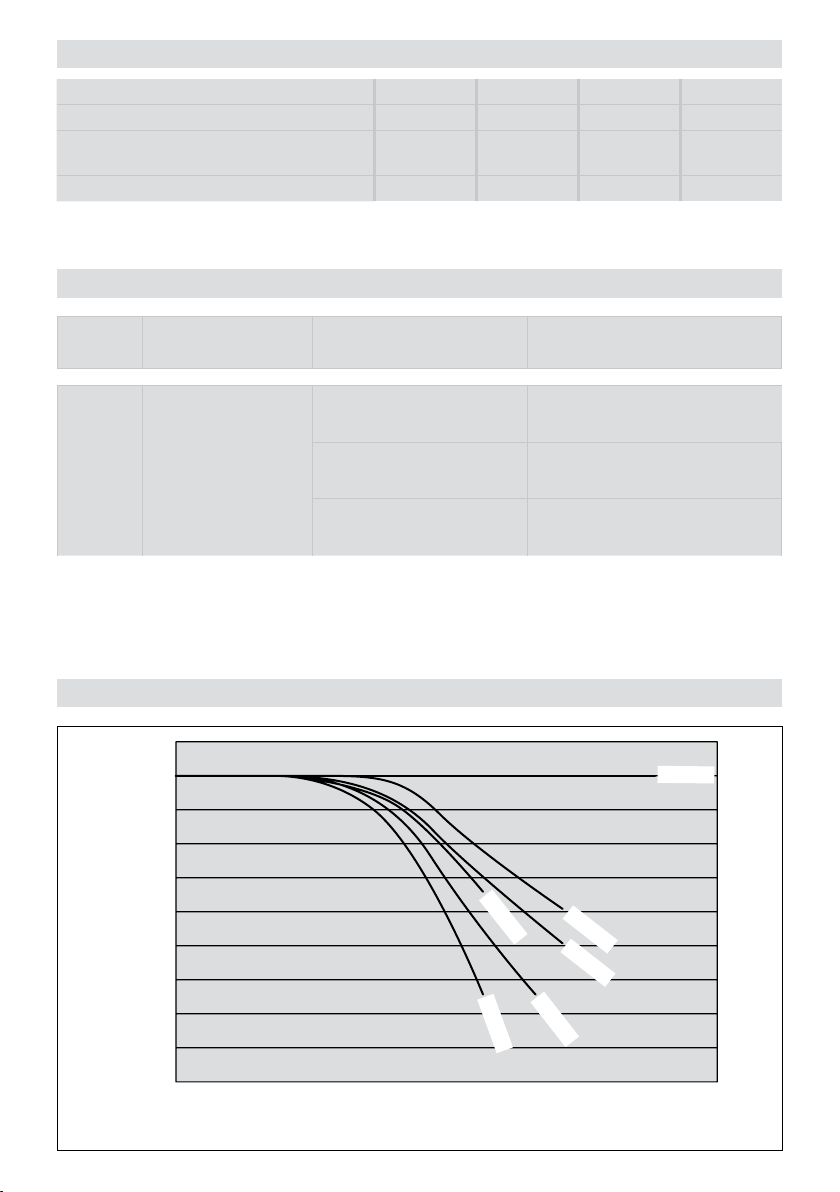

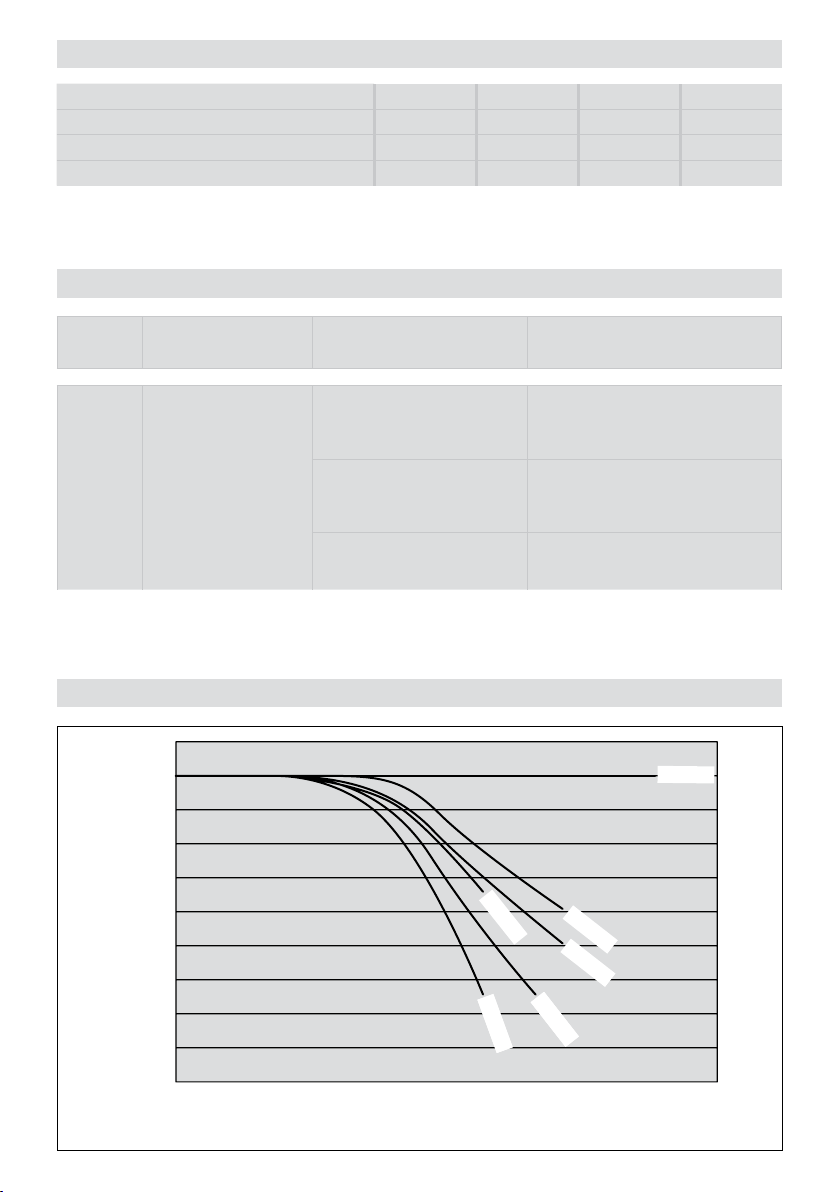

MISTR AL SYSTEM Temperatur- / Luftmengen-Diagramm

700

650

600

550

500

450

400

Temperatur °C

350

300

2300 W

2400 W 1500 W

50…650 °C; 5 °C Auflösung

5…100 %; 5 % Auflösung

4500 W

3400 W

3000 W

2400 W 2400 W

250

200

100 150 200 250 300 350 400 450

Luft menge l / min

Page 12

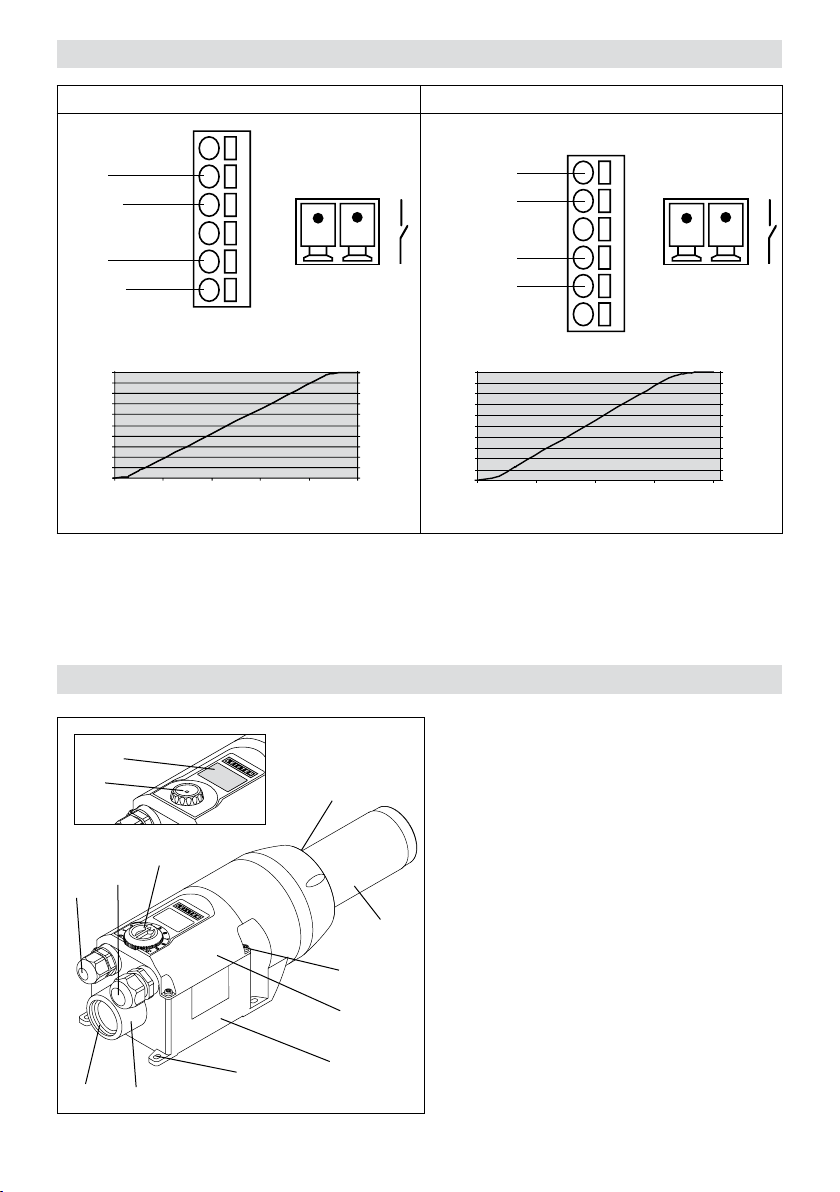

MISTRAL SYSTEM Schnittstelle / Ansteuerung

Input 0 – 10 V Input 4 – 20 mA

Heizleistung

GND 0 - 10 V

Luftmenge

GND 0 - 10 V

Alarmkontakt

COM NO

Heizleistung

+ 4 - 20 mA – 4 - 20 m A

Luftmenge

+ 4 - 20 mA – 4 - 20 m A

Alarmkontakt

COM NO

Leistung f (Steuerspannung)

0 90 80 70 60 50 40 30 20 10

Heizleistung [%]

Spannung [V]

100

90 80 70 60 50 40 30 20 10

Luftmenge [%]

Heizleistung [%]

Leistung f (Steuerstrom)

0 90 80 70 60 50 40 30 20 10

Strom [mA]

100

90 80 70 60 50 40 30 20 10

ACHTUNG: Bei Verwendung als Einbaugerät muss im Netzanschluss eine geeignete Vorrichtung zur allpoligen Trennung vom Netz mit einem Kontaktabstand von mindestens 3 mm vorhanden sein.

Gerätebeschreibung MISTRAL PREMIUM; SYSTEM

MISTRAL PREMIUM; SYSTEM

3 (4 ×)

1 (4 ×)

1 Montagelaschen 2 Abdeckung Anschlussgehäuse 3 Schrauben für Anschlussgehäuse 4 Heizelementrohr 5 Kabelverschraubung für Netzanschluss 6 Kabelverschraubung für Schnittstelle 7 Lufteinlassﬂansch mit Innengewinde G 1“ 8 Anschluss ø 38 für Luftschlauch oder Edelstahlﬁlter 9 Anschlussgehäuse

13 Befestigungsschrauben MISTRAL PREMIUM

10 Potentiometer zur Einstellung der Heizleistung MISTRAL SYSTEM

11 e-Drive für Temperatur-/ Lufteinstellung 12 Display

Luftmenge [%]

Vorbereitung MISTRAL PREMIUM; SYSTEM

• MISTRAL aus der Verpackung entnehmen.

• Durch Lösen der Schrauben (3) die Abdeckung Anschlussgehäuse (2) önen.

• Kabelverschraubung für Netzanschluss (5) lösen.

• Bei Bedarf die Kabelverschraubung für Schnittstelle (6) lösen.

Page 13

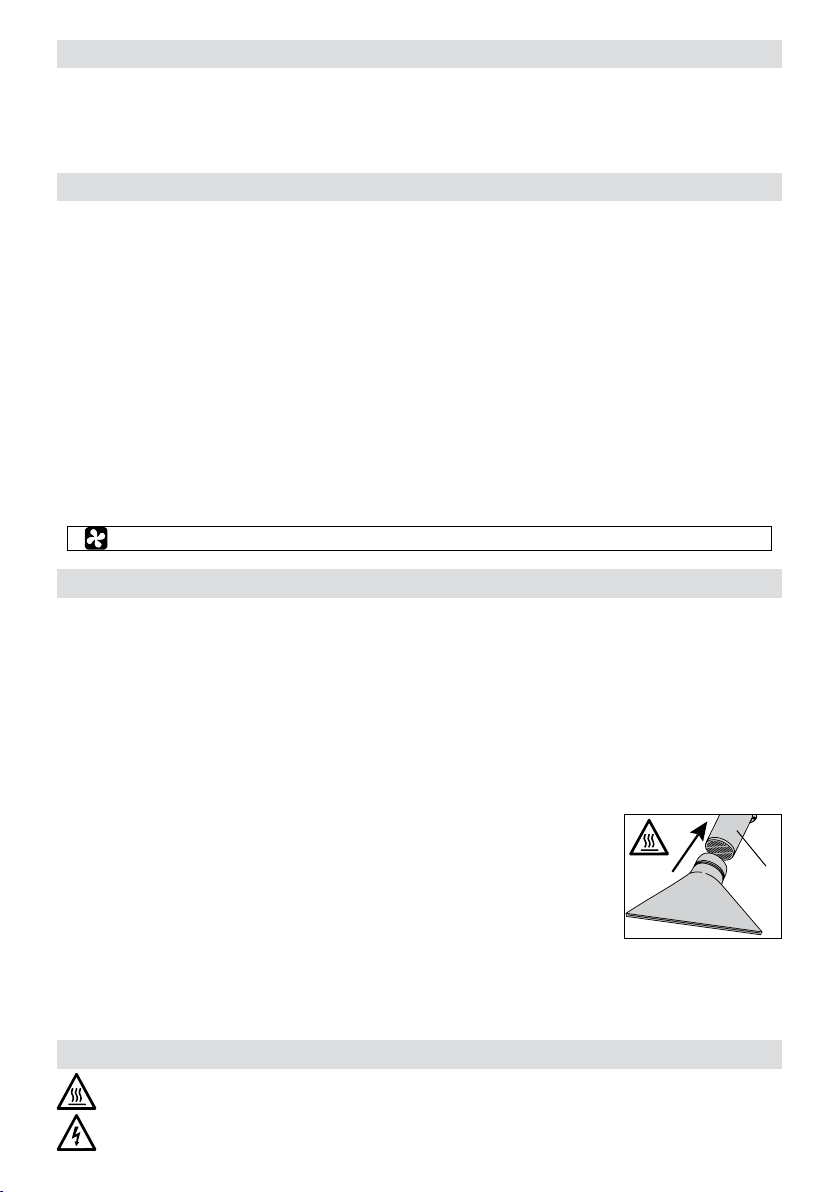

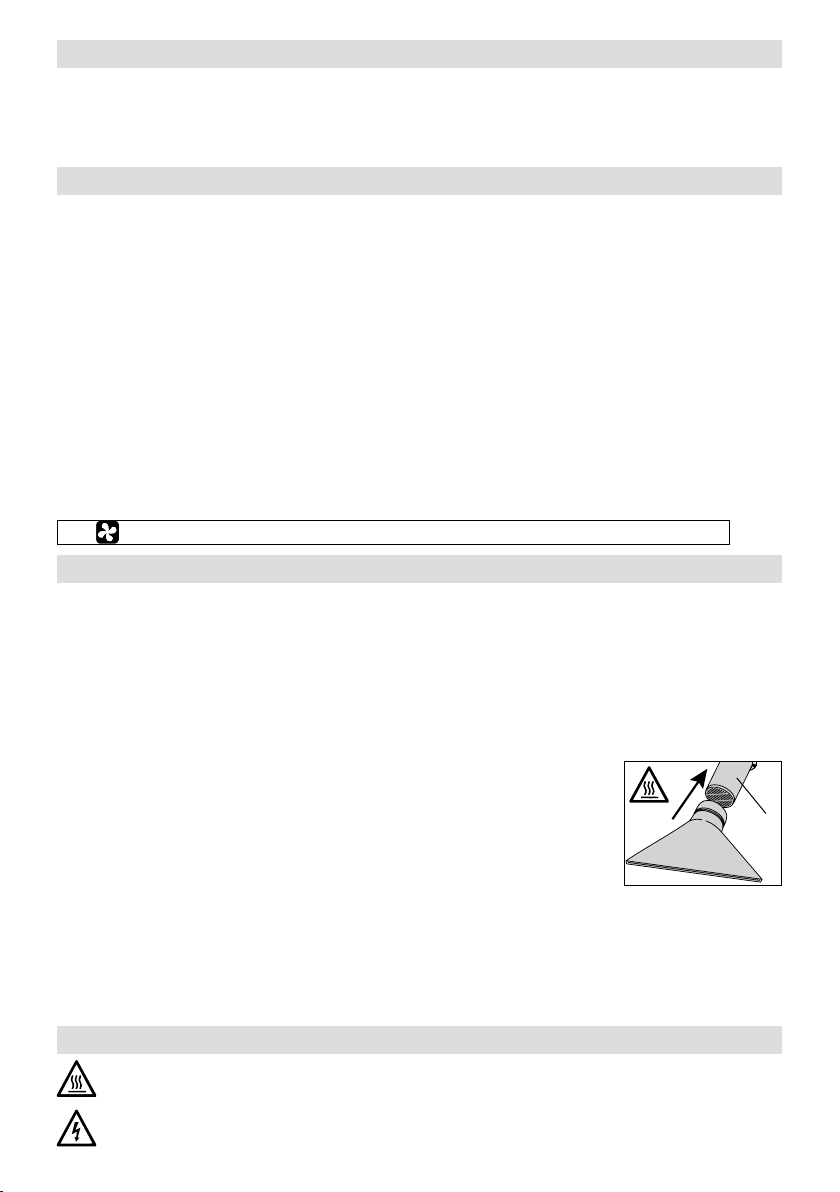

Einbau

• Gerät darf nur von ausgebildeten Fachleuten eingebaut werden.

• Die Umgebungstemperatur darf nicht höher als 65 °C entsprechen

• Der Einbau muss gewährleisten, dass – nur kalte Luft zugeführt wird. – kein (Wärme-) Rückstau entsteht. – das Gerät nicht vom Heissluftstrahl eines anderen Gerätes angeströmt wird.

• MISTRAL vor mechanischen Vibrationen und Erschütterungen schützen.

• MISTRAL mit vier Schrauben Ø M4 an den Montagelaschen (1) befestigen.

• Senkrechte Positionierung des Geräts vermeiden. Falls eine senkrechte Position zwingend ist, Abkühlung des Geräts gewährleisten – Überhitzungsgefahr.

• Einbaumasse siehe Seite 3 (Size)

• Bei staubhaltiger Luft Leister-Edelstahlﬁlter (siehe Zubehör) verwenden und auf den Anschluss ø 38 für Luftschlauch oder Edelstahlﬁlter (8) schieben.

• Bei besonders kritischen Stäuben (z.B. Metall-, elektrisch leitende, oder feuchte Stäube) müssen spezielle Filter verwendet werden, um Kurzschlüsse im Gerät zu vermeiden.

Achtung: Gerät immer mit Luftversorgung betreiben !

Anschluss

• Der MISTRAL muss durch Fachpersonen angeschlossen werden.

• Im Netzanschluss muss eine geeignete Vorrichtung zur allpoligen Trennung vom Netz vorhanden sein !

• Es muss sichergestellt sein, dass die Anschlussleitungen das Heizelementrohr nicht berühren und nicht dem Heissluftstrahl ausgesetzt sind.

• Das Gerät muss gemäss Anschlussschema und Klemmanordnung auf Seiten 4, 5, 6 (Wiring Diagram) der Bedienungsanleitung angeschlossen werden:

– Verdrahtung im Anschlussgehäuse (9) vornehmen.

• ACHTUNG: Beim MISTRAL PREMIUM die Einstellungen des Kodierschalters prüfen (siehe Wiring Diagram auf Seite 4 oder 5).

• Kabelverschraubung für Netzanschluss (5) und Kabelverschraubung für Schnittstelle (6) anziehen.

• Abdeckung Anschlussgehäuse (2) mit den Schrauben (3) montieren.

• MISTRAL an das elektrische Netz anschliessen.

• Nach Bedarf entsprechende Düse oder Reﬂektor auf Heizelementrohr (4) schieben.

• Es muss darauf geachtet werden, dass die Heissluft frei ausströmen kann, da das Gerät ansonsten durch Wärmerückstau Schaden erleiden kann (Brandgefahr !).

• Netz einschalten.

• MISTRAL PREMIUM mit Potentiometer (10) die gewünschte Heizleistung einstellen.

• MISTRAL PREMIUM mit Potentiometer (10) auf Stufe 0 stellen und somit abkühlen lassen.

• MISTRAL SYSTEM nach dem Heizbetrieb abkühlen lassen.

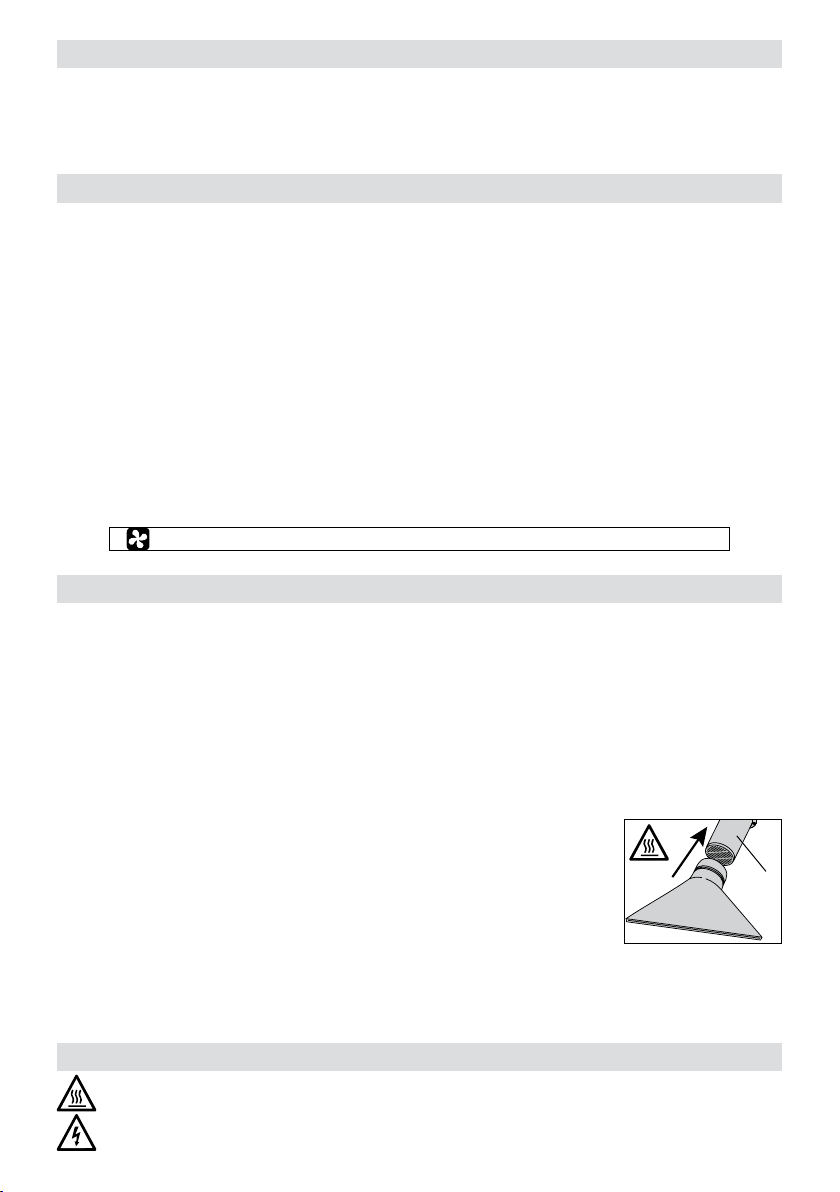

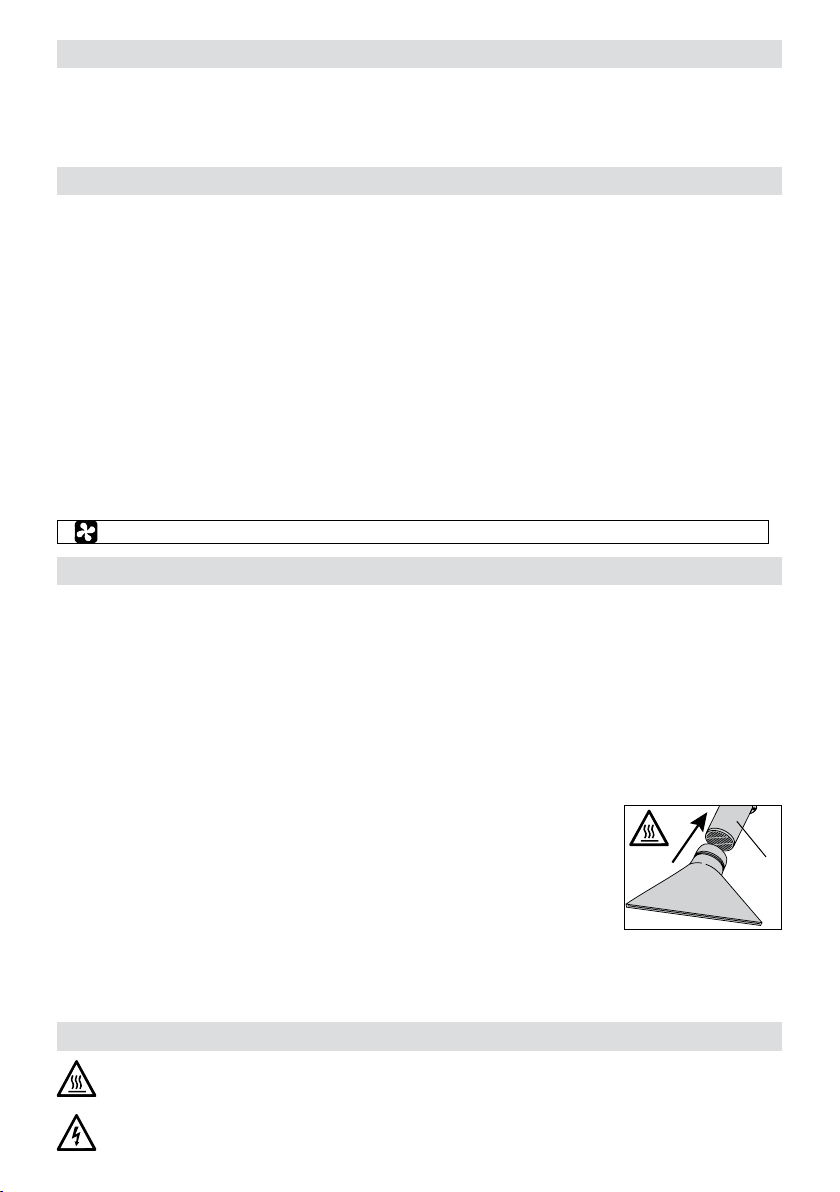

Düsen- / Reﬂektor-Wechsel

Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand berühren.

Beim Wechseln der Düse oder des Reﬂektors zuvor Gerät abkühlen lassen. Vor dem Önen des externen Potentiometer-Gehäuses, muss das Gerät allpolig vom Versorgungsnetz

getrennt werden.

Page 14

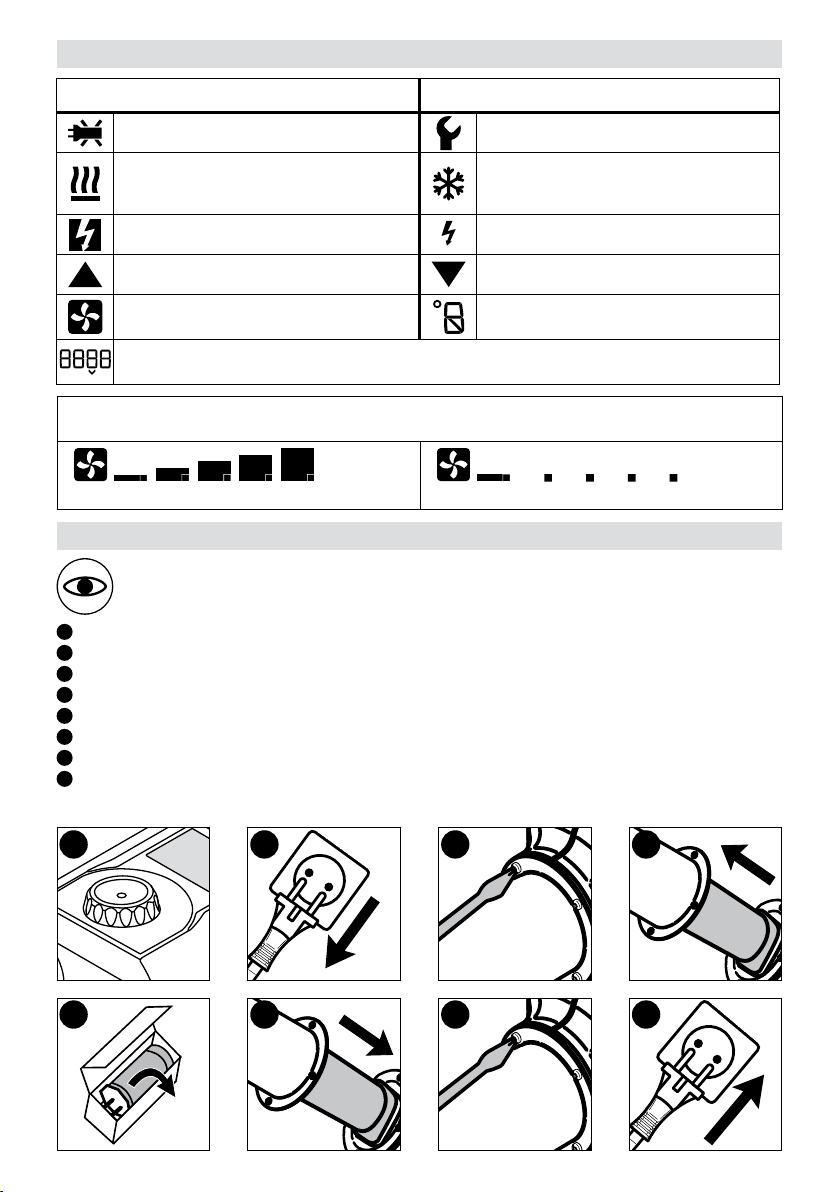

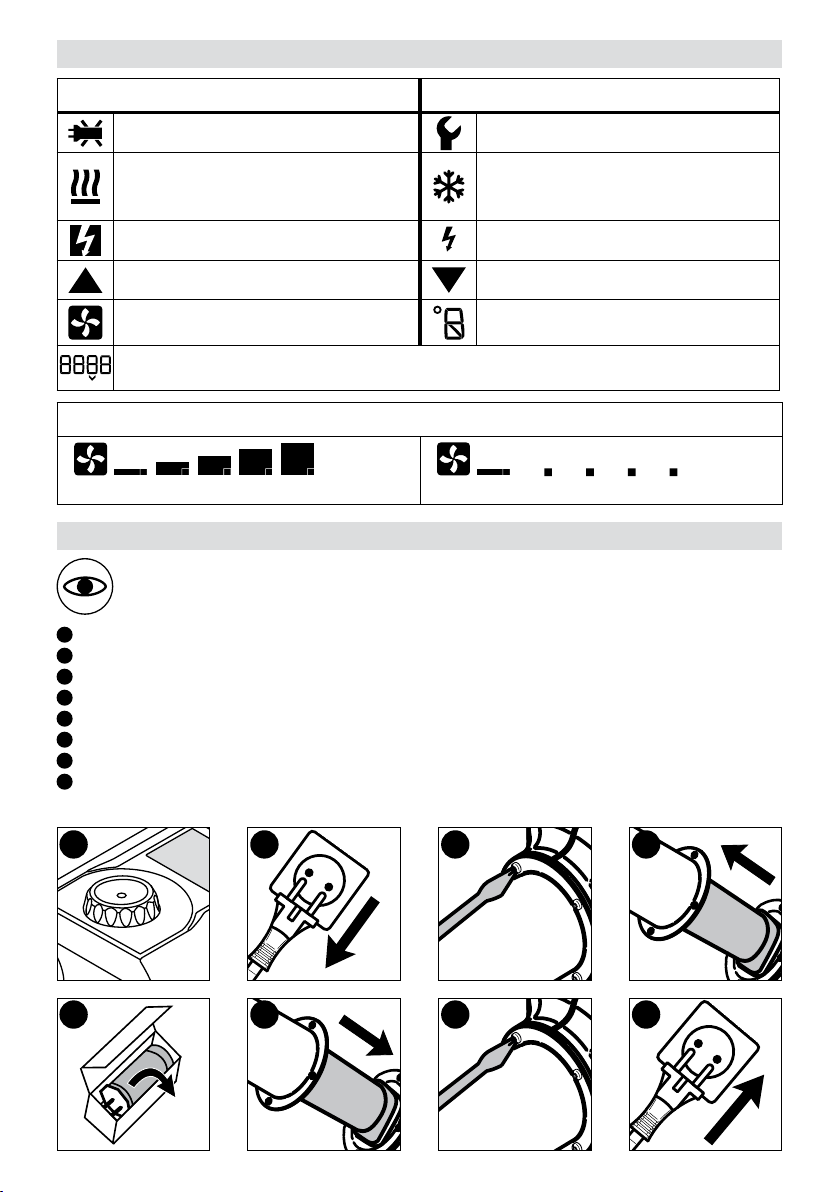

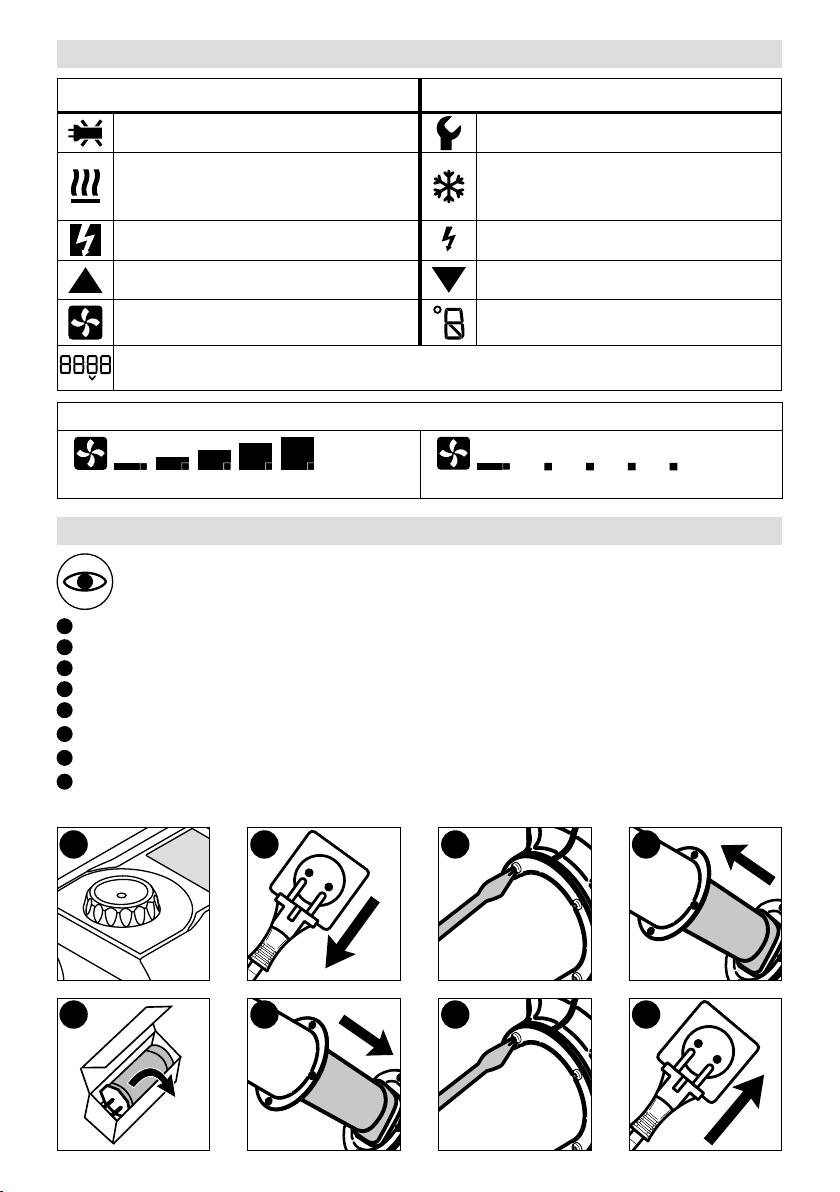

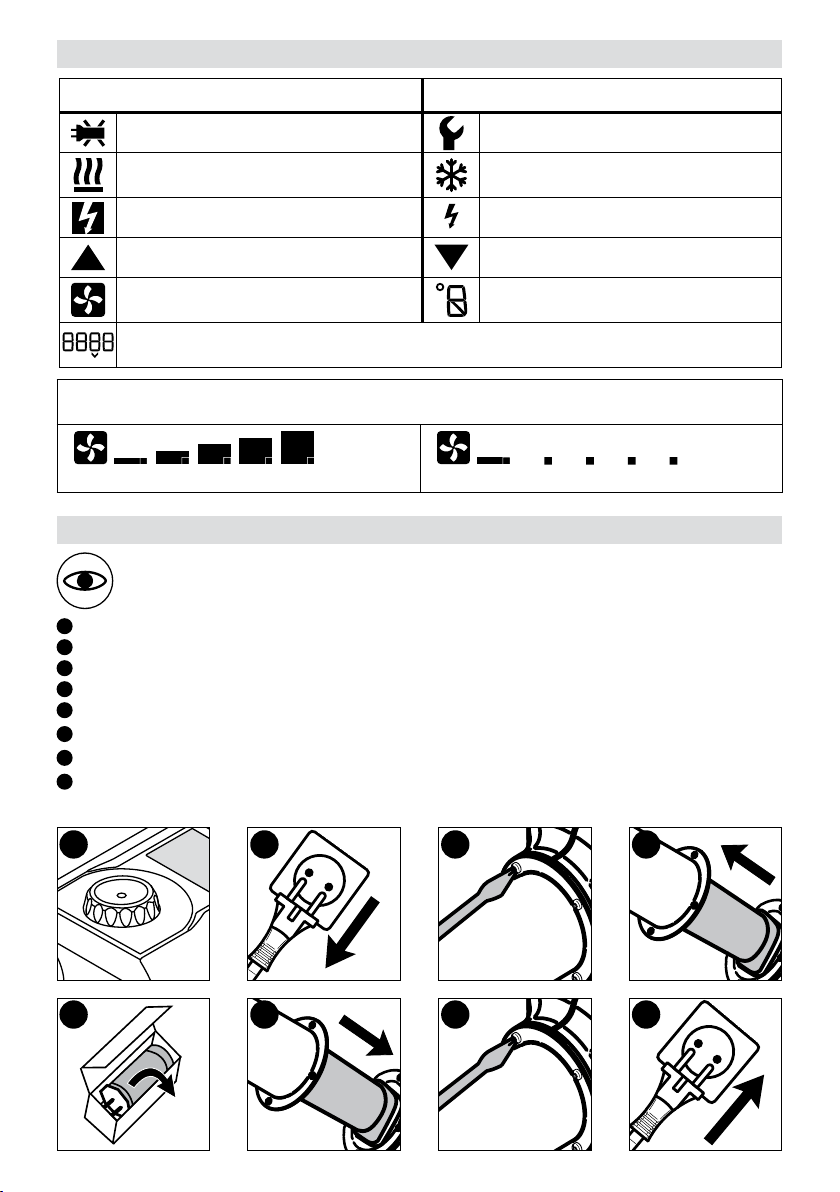

Displaybeschreibung MISTRAL SYSTEM

Symbole Symbole

Heizelement defekt Leister Service-Stelle kontaktieren Geräteschutz aktiviert

(Überhitzung Heizelement/Geräteschutz) Unterspannung Standby

Temperatur erhöhen Temperatur reduzieren

Gebläse aktiv

Wertefeld zur Darstellung der Soll- und Istwerte. Dabei handelt es sich um eine vierstellige Segmentanzeige ohne Dezimalpunkt

Die Balkenanzeige symbolisiert in 5 Stufen die Gebläsedrehzahl. Gleichzeitig erscheint die Anzeige in % (1 P–100 P)

Abkühlvorgang

Indikatorfeld zur Darstellung von Einheiten oder Informationen für das Servicemenü

Gebläsedrehzahl 100 % max.

Gebläsedrehzahl 1 % min.

Heizelement-Wechsel

Der Heizelement-Wechsel darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht vorgenommen werden.

Gerät abkühlen lassen. MISTRAL System schaltet automatisch ab.

Gerät vom elektrischen Netz trennen.

Die vier Befestigungsschrauben (13) entfernen.

Heizelementrohr (4), Mica Tube, Dichtung und Heizelement entfernen.

Heizelement aus der Verpackung nehmen.

Heizelement, Dichtung, Mica Tube und Heizelementrohr (4) aufschieben.

Heizelementrohr (4) mit vier Befestigungsschrauben (13) montieren.

Gerät am elektrischen Netz anschliessen. Nennspannung, die auf dem Gerät angegeben ist, muss mit der

Netzspannung übereinstimmen.

2 3 4

5 6 7 8

Page 15

Funktion Heizelement- und Geräteschutz

Überhitzt das Heizelement oder Gerät (zu warme Lufteintrittstemperatur oder Wärmerückstau), wird die Leistungszufuhr zum Heizelement unterbrochen. Beim MISTRAL SYSTEM wird gleichzeitig der Arbeitskontakt des Alarmrelais geönet. Sprechen Heizelementschutz oder Geräteschutz an, sind aus Sicherheitsgründen für die Rückstellung des Gerätes folgende Schritte zu beachten.

PREMIUM SYSTEM A Heizleistung ausschalten

(Potentiometer (10) auf 0 stellen)

B Gerät abkühlen lassen

D Lufteintritts-/ und austrittsönung überprüfen und gegebenfalls reinigen.

A Gerät abkühlen lassen B Gerät vom elektrischen Netz trennen C Gerät nach 10 Sek. wieder am elektrischen Netz anschliessen.

Düsendeﬁnition Luftaustrittsönung

MISTRAL SYSTEM (Heizelementrohr ∅ 36.5 mm) Düseneinstellung Düsentyp Art-Nr. Luftaustrittsönung (mm²)

Load 0 - - 380 Load 1 Breitschlitzdüse 108.078 400 Load 2 Breitschlitzdüse 107.261 280

Düsendeﬁnition Luftaustrittsönung

MISTRAL SYSTEM (Heizelementrohr ∅ 50 mm) Düseneinstellung Düsentyp Art-Nr. Luftaustrittsönung (mm²)

Load 0 - - 706 Load 1 Breitschlitzdüse 105.961 540 Load 2 Breitschlitzdüse 106.057 400

Page 16

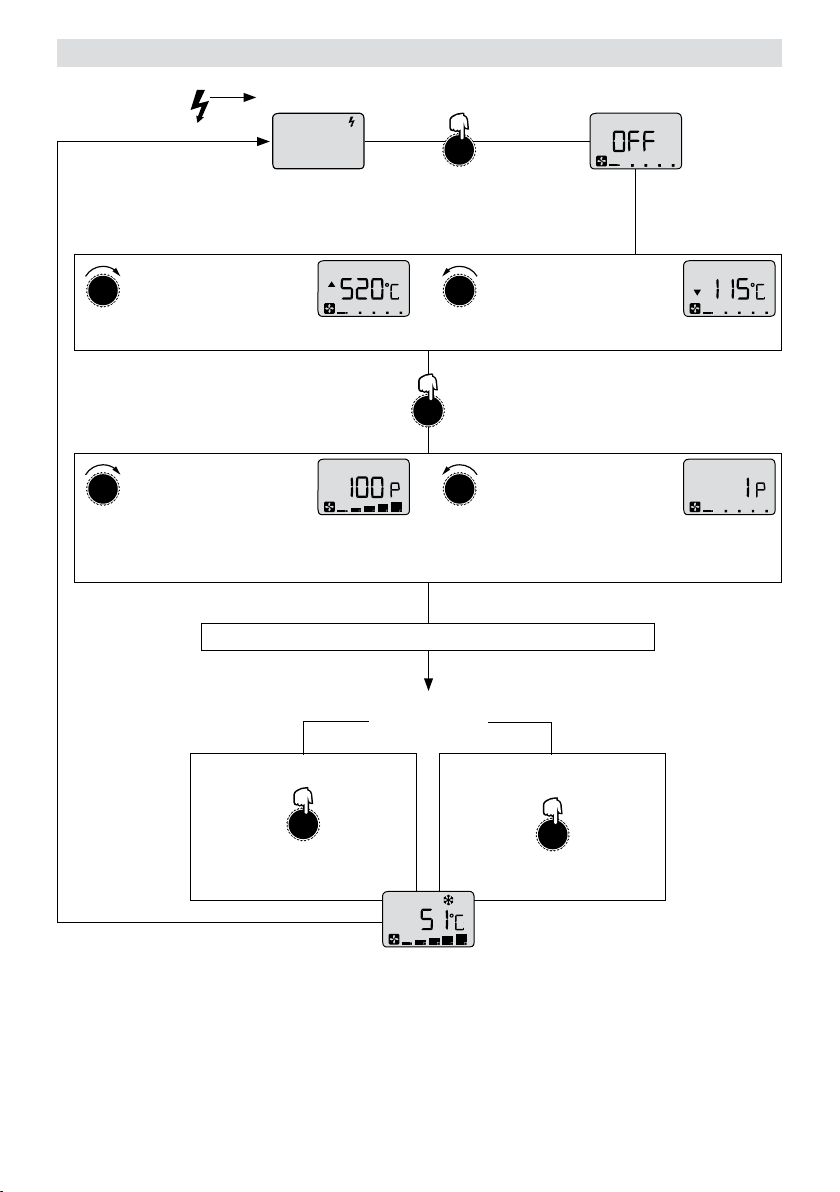

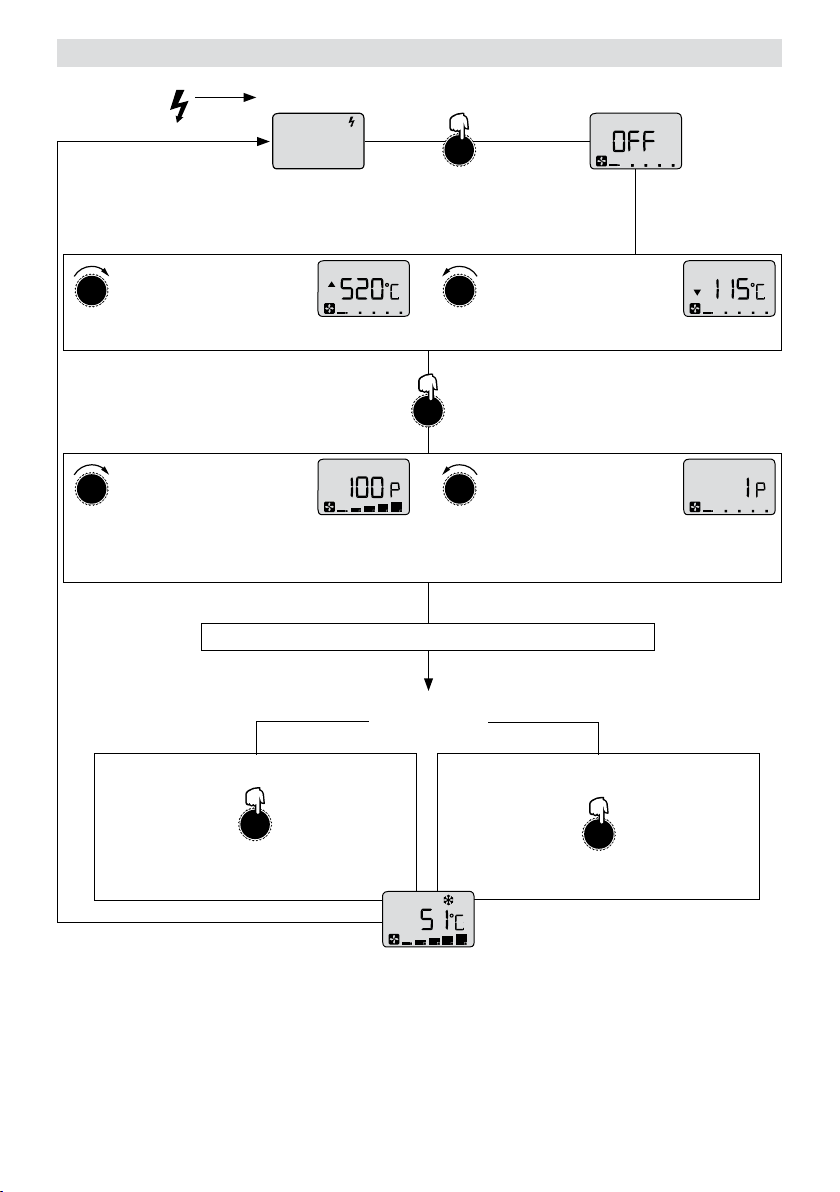

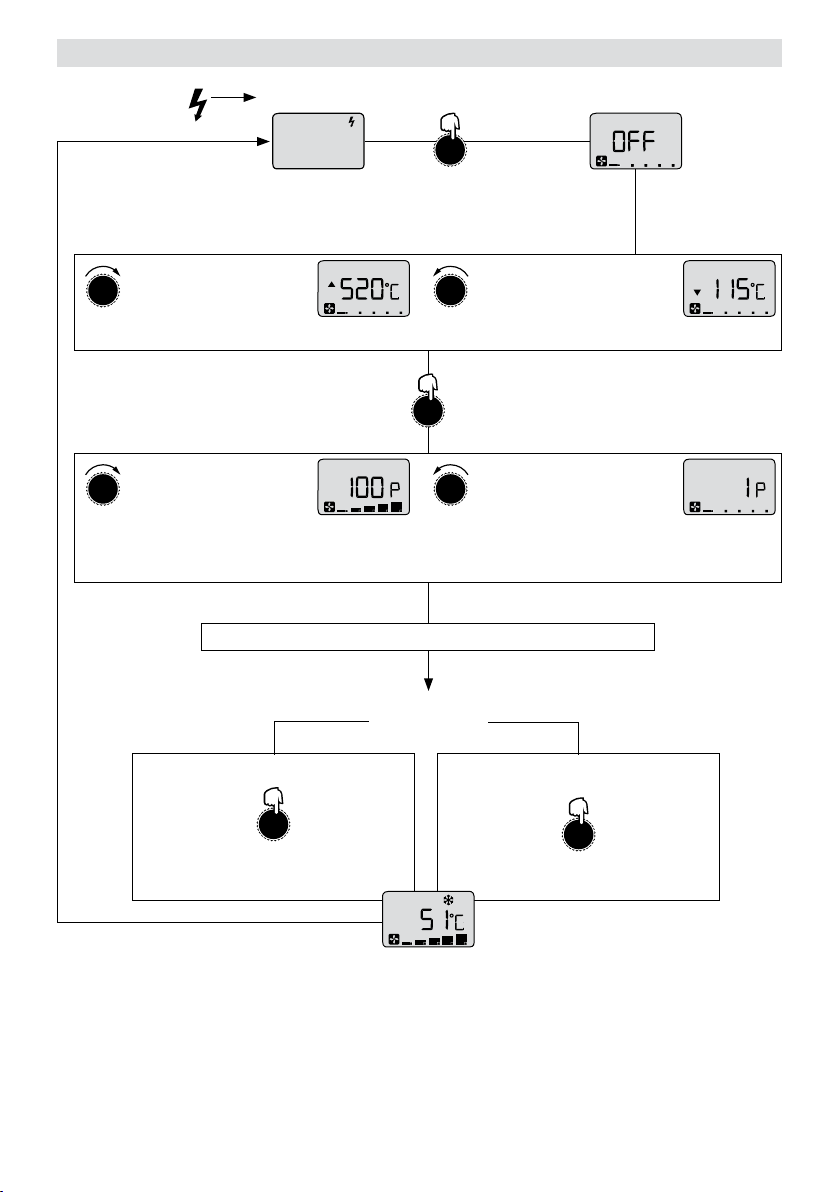

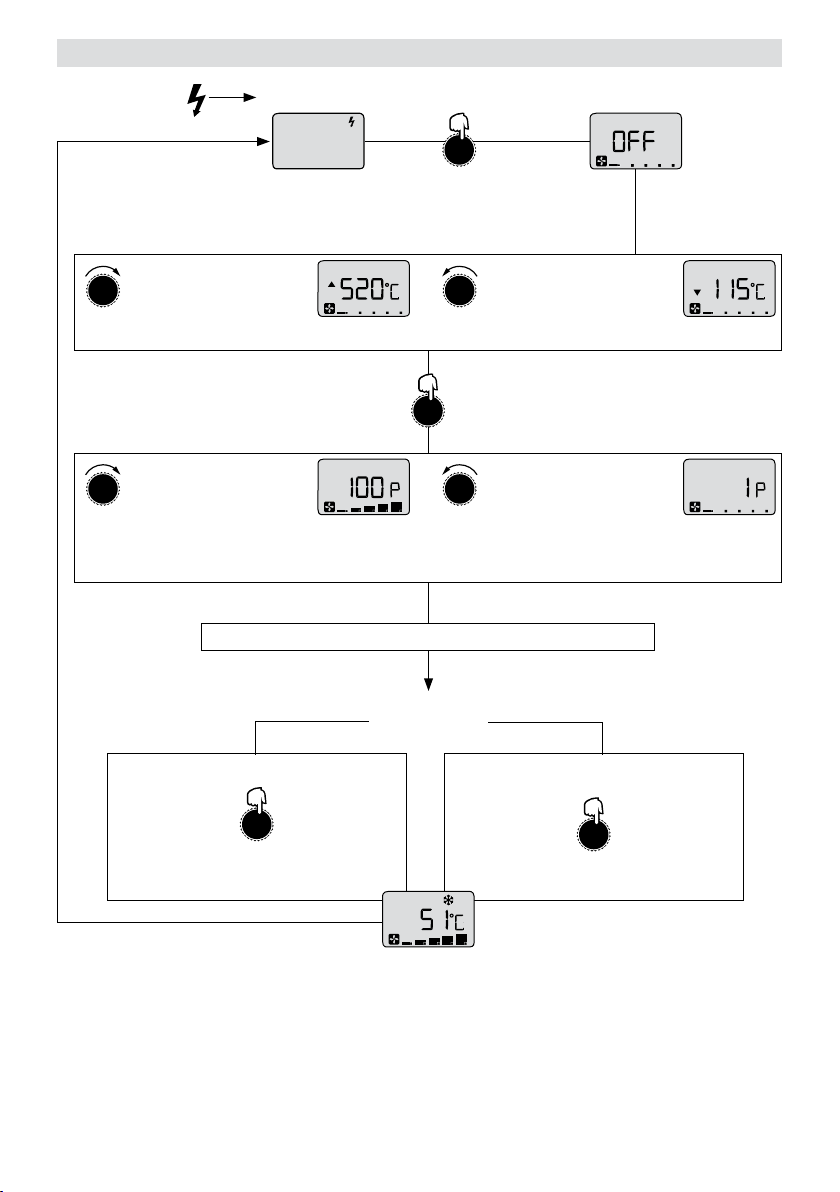

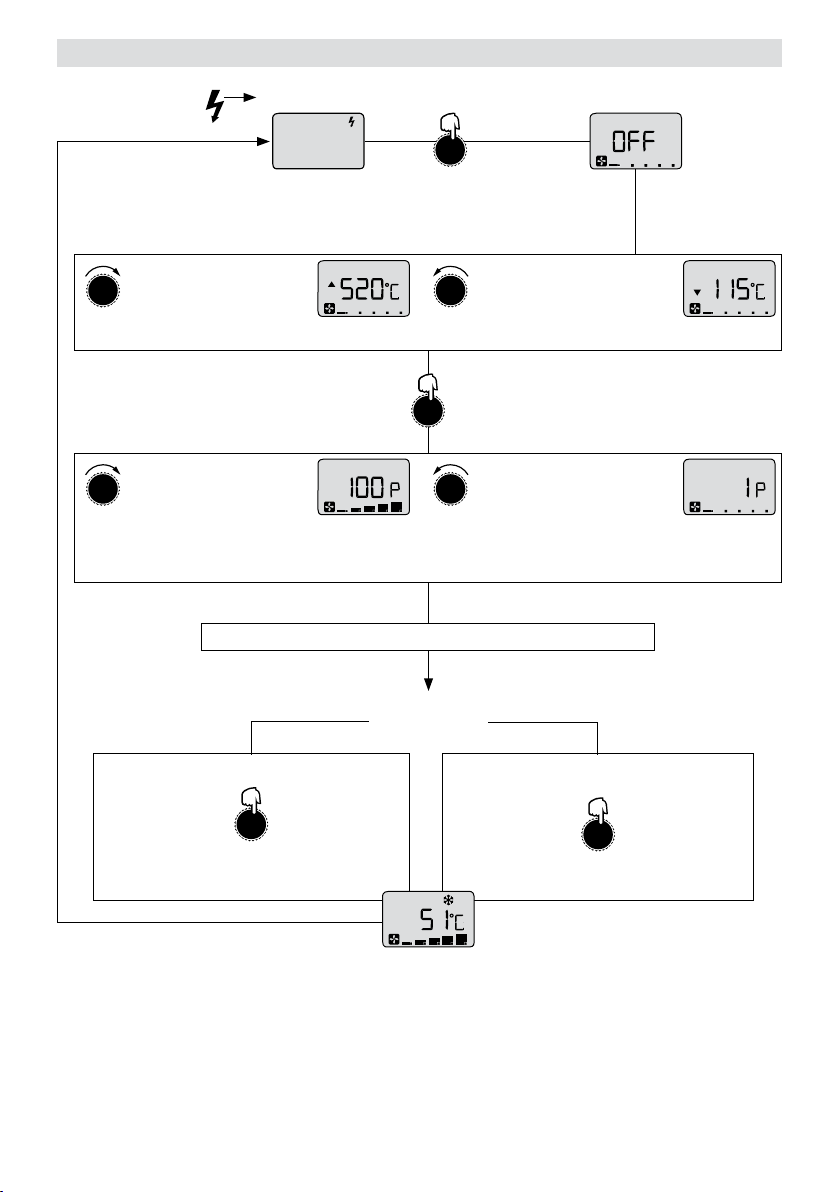

Bedienung MISTRAL SYSTEM

Netz einschalten Standb y - Modus

Temperatur erhöhen

e-Drive nach rechts drehen

Pfeil blinkt bis Temperatur erreicht ist

e-Drive 1× kurz drücken

Luftmenge erhöhen in %

e-Drive nach rechts drehen

Balkenanzeige blinkt solange Wert eingestellt wird und

wechselt automatisch auf die Temperaturanzeige zurück.

Die zuletzt eingestellten Werte werden gespeichert.

Betriebsmodus

e-Drive

3 Sekunden drücken

Temperatur reduzieren

e-Drive nach links drehen

Luftmenge reduzieren in %

e-Drive nach links drehen

COOL DOWN

(abkühlen)

e-Drive 1× 5 Sekunden drücken

Gerät schaltet nach dem

Abkühlvorgang automatisch aus.

e-Drive 1× 5 Sekunden und

1× > 2 Sekunden drücken

Gerät schaltet aus ohne

Abkühlvorgang.

Page 17

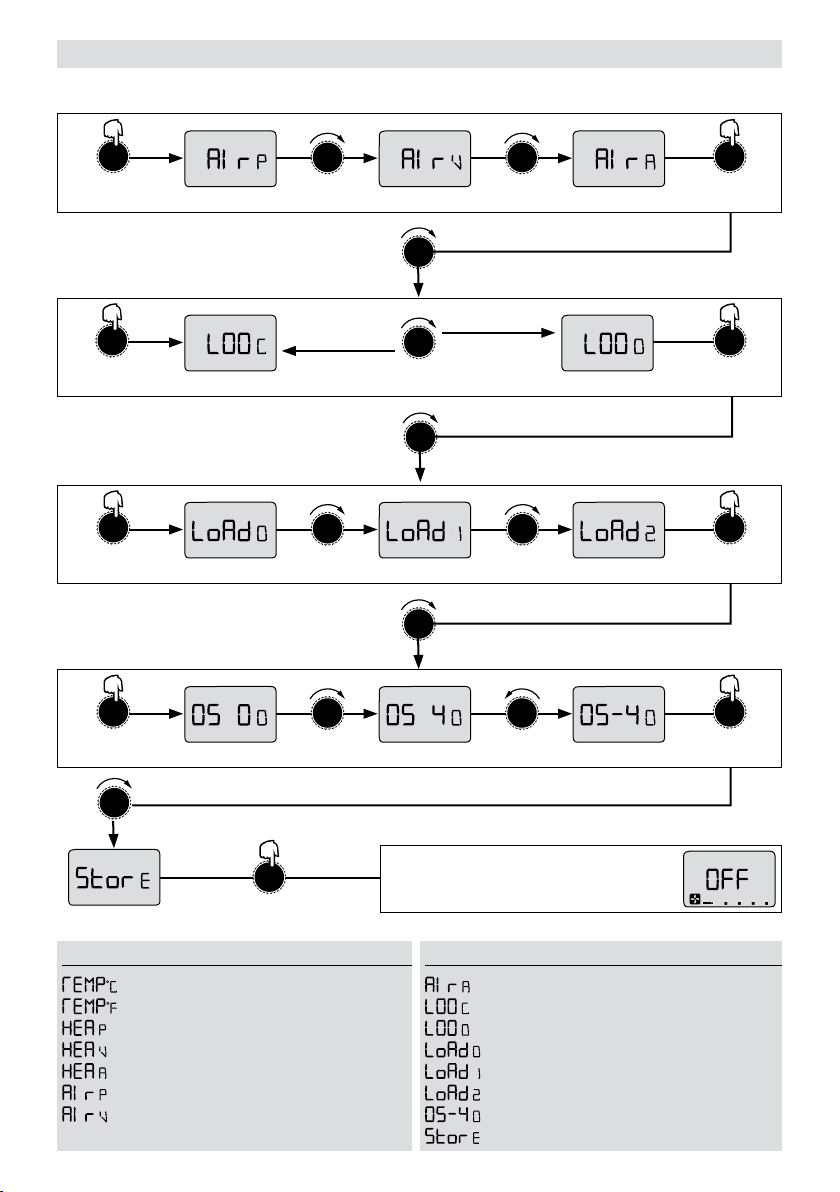

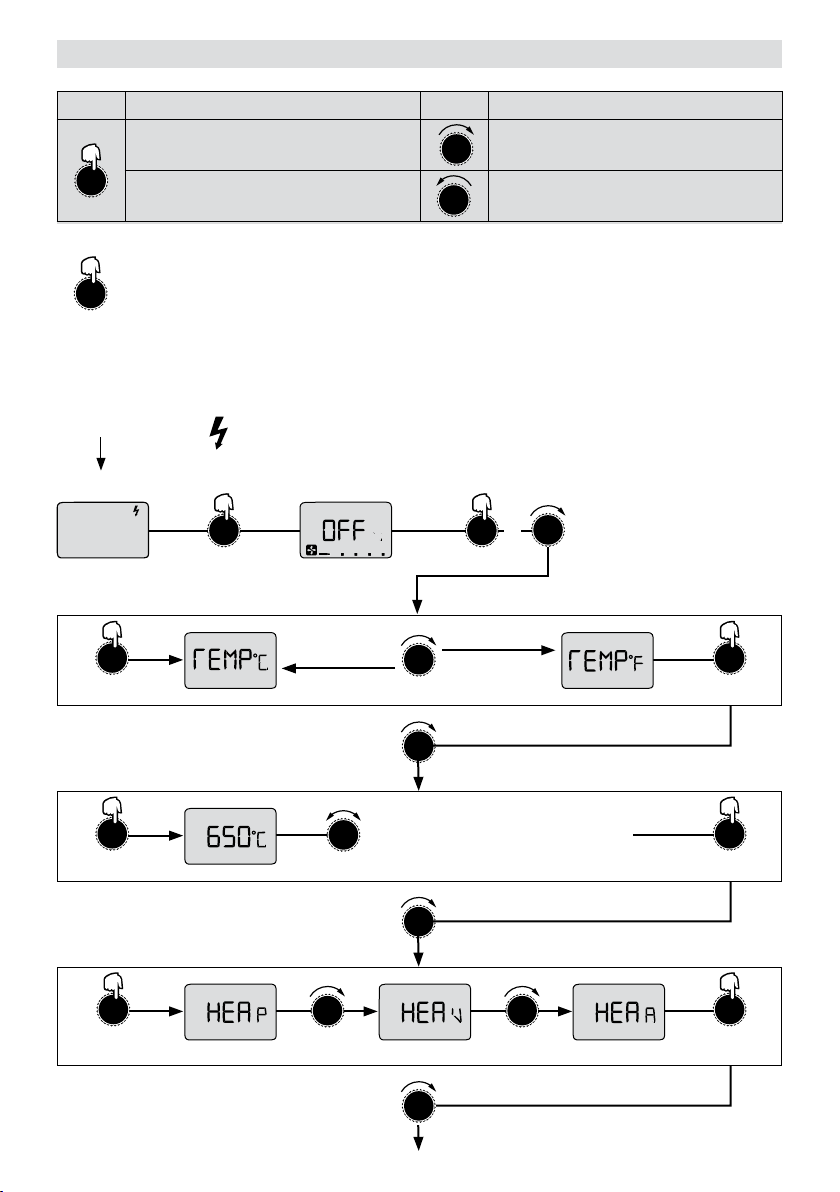

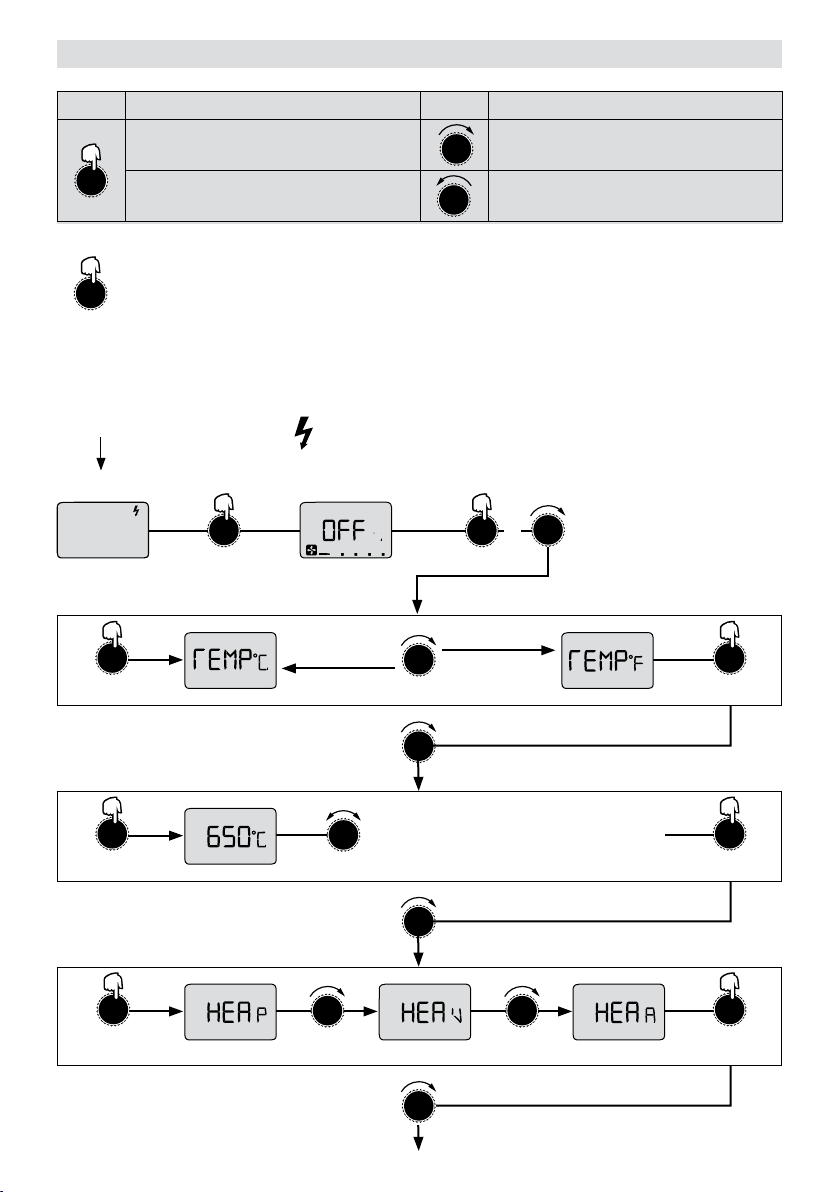

Konﬁguration Setup-Menü MISTRAL SYSTEM

e-Drive Funktion e-Drive Funktion

1× kurz drücken = aktivieren

3 Sekunden drücken = bestätigen

Hinweis:

Wird e-Drive 1× kurz gedrückt ohne zu bestätigen, werden die Werte nicht gespeichert.

Netz einschalten

Standb y - Modus Betriebsmodus

3 Sekunden

Temperatureinheit

1× kurz

Setup-Menü

nach rechts drehen

nach links drehen

2 Sekunden drücken und gleich-

zeitig langsam 1/4 Umdrehung nach rechts drehen

3 Sekunden

Temperaturbegrenzung 45 °C – 650 °C

1× kurz

Heizung Schnittstellenvorgabe

1× kurz

Temperatur erhöhen nach rechts drehen Temperatur reduzieren nach links drehen

0 – 10 Volt Potentiometer 4 –20 mA

Nächste Seite

3 Sekunden

Page 18

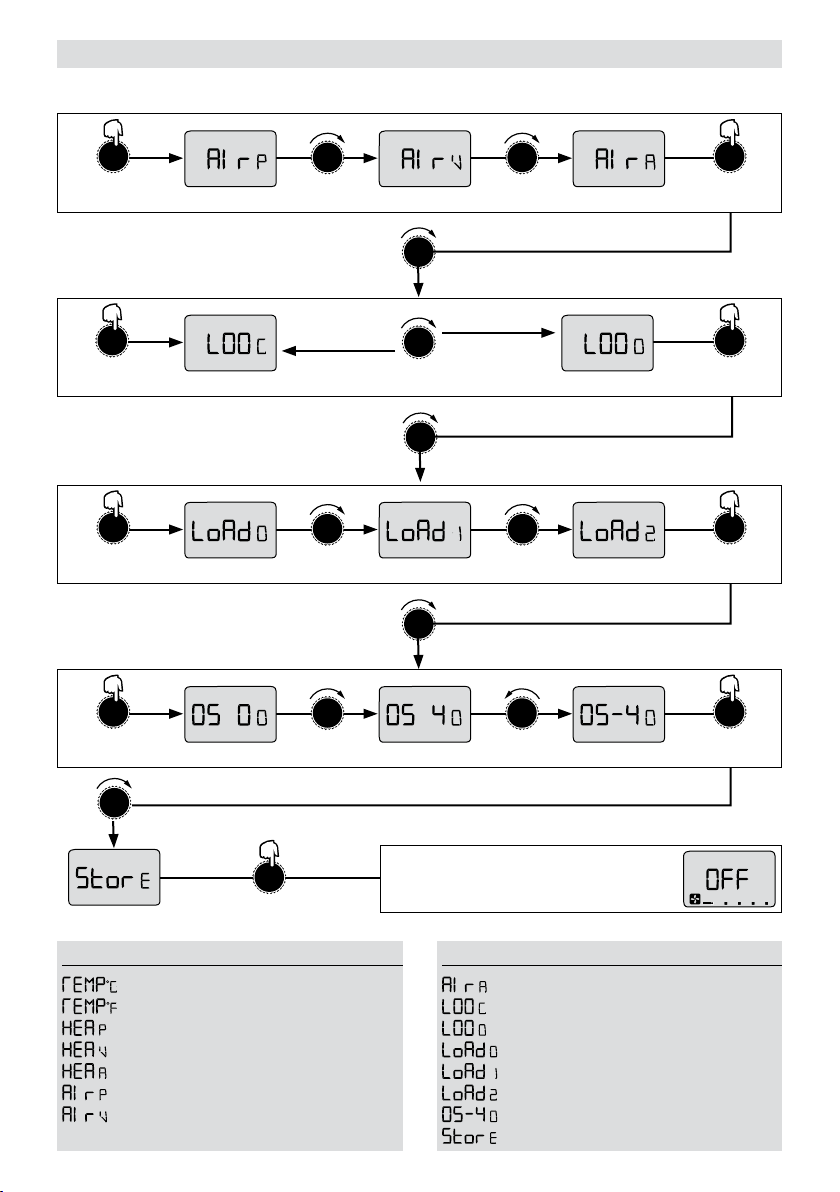

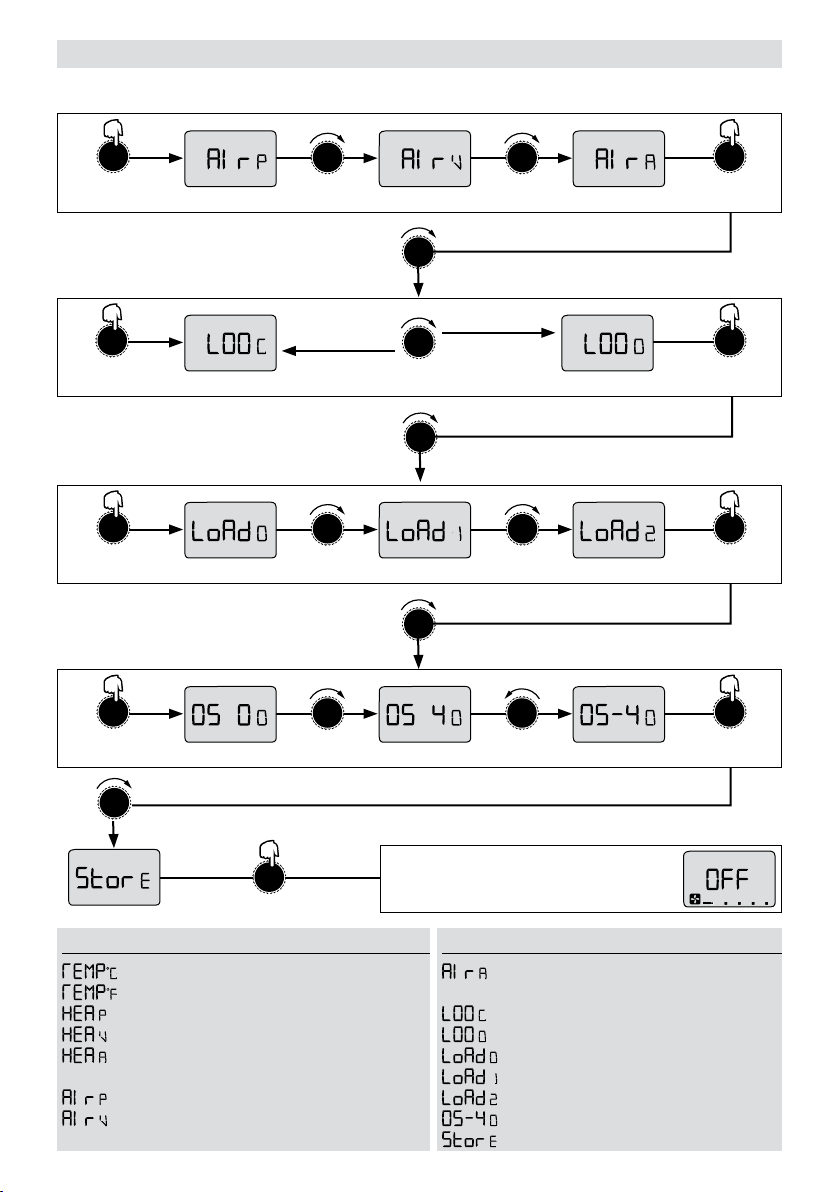

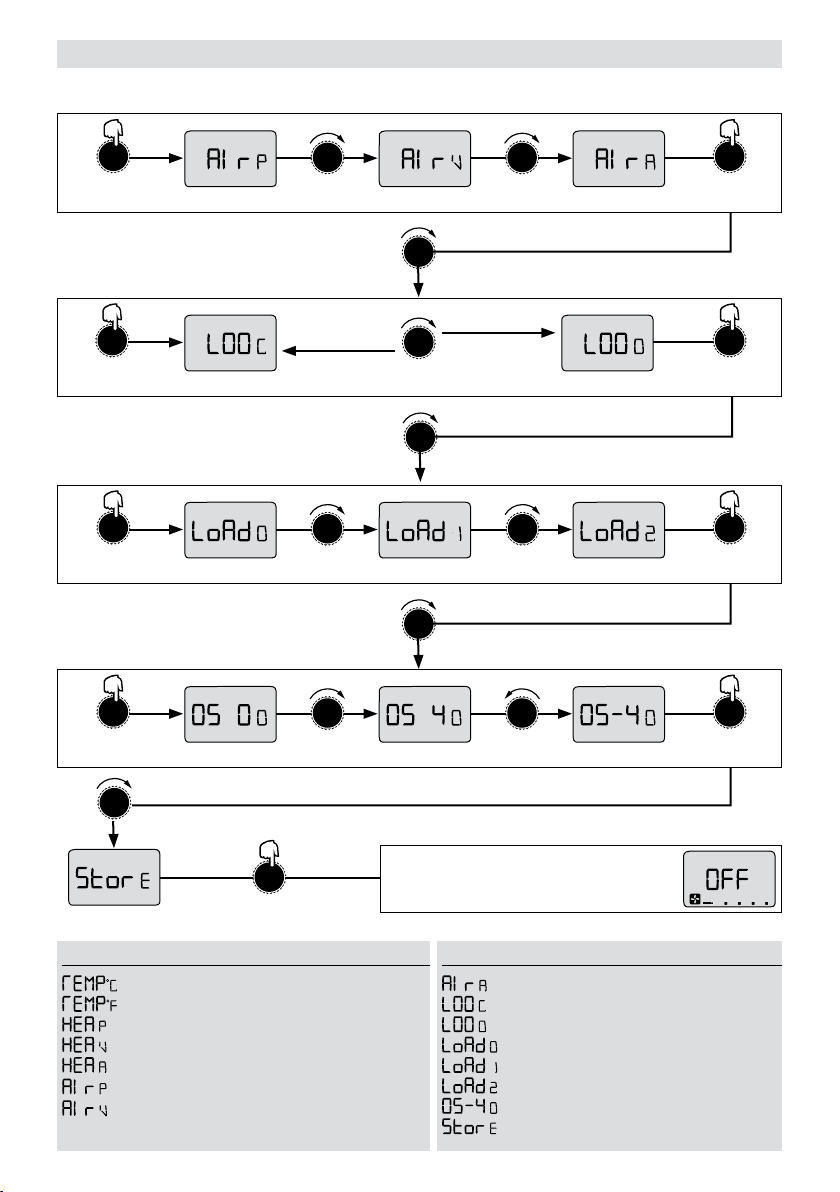

Konﬁguration Setup-Menü MISTRAL SYSTEM

Gebläse Schnittstellenvorgabe

1× kurz

Gesteuert oder geregelt

1× kurz

Düseneinstellung (siehe Tabelle)

1× kurz

Temperatur-Oset +40°C / -40°C einstellbar

1× kurz

Potentiometer

Closed Loop Open Loop

nach rechts

0 – 10 Volt 4 –20 mA

Mittlere Düse Kleine DüseOhne Düse

+40°C -40°C

nach links

3 Sekunden

Anzeige Beschreibung

Temperatur Grad Celsius

Temperatur Grad Fahrenheit Heizung e-Drive (Potentiometer) Heizung Schnittstellenvorgabe 0 – 10 V Heizung Schnittstellenvorgabe 4 – 20 mA Gebläse e-Drive (Potentiometer) Gebläse Schnittstellenvorgabe 0 – 10 V

Einstellungen werden gespeichert. Zurück in Betriebsmodus

1× kurz

Anzeige Beschreibung

Gebläse Schnittstellenvorgabe 4 – 20 mA Closed Loop geregelt Open Loop gesteuert

Regelparameter ohne Düse Regelparameter mittlere Düse Regelparameter kleine Düse Temperatur-Oset-Einst ellung + / - 40 °C Speichern

Page 19

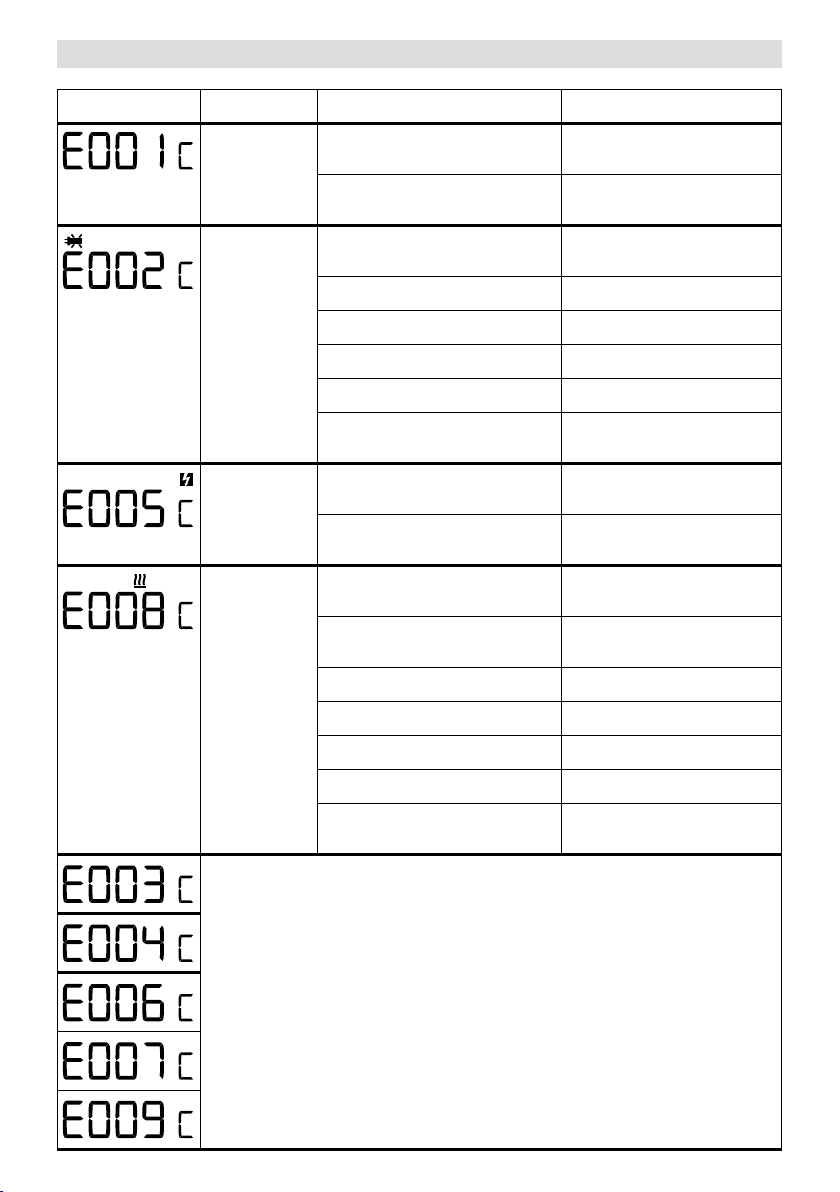

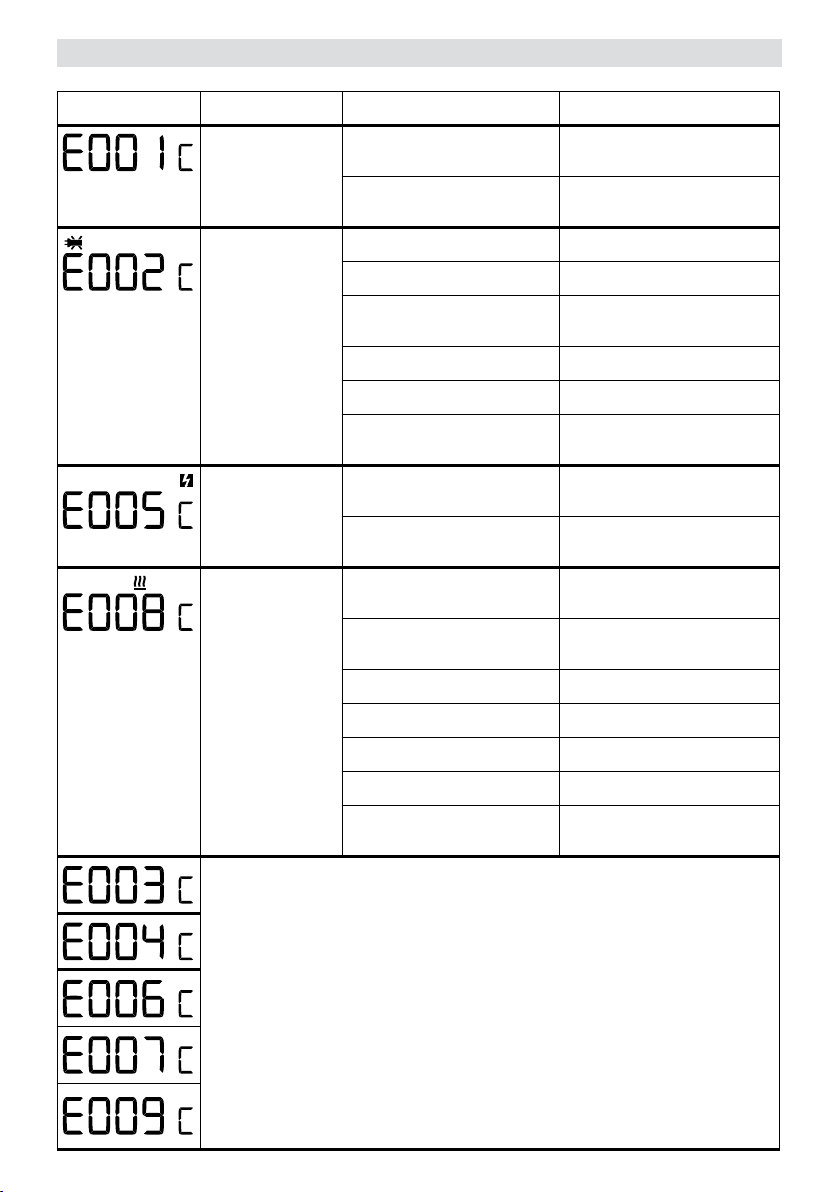

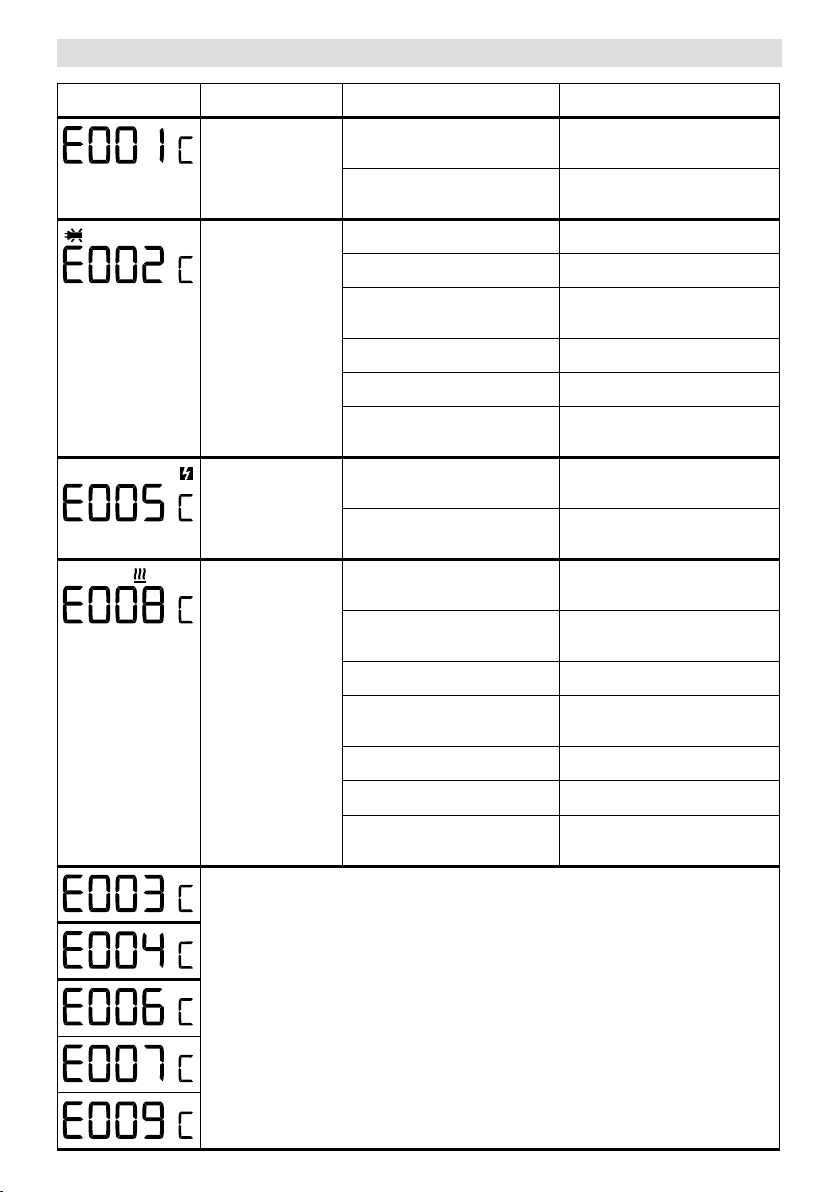

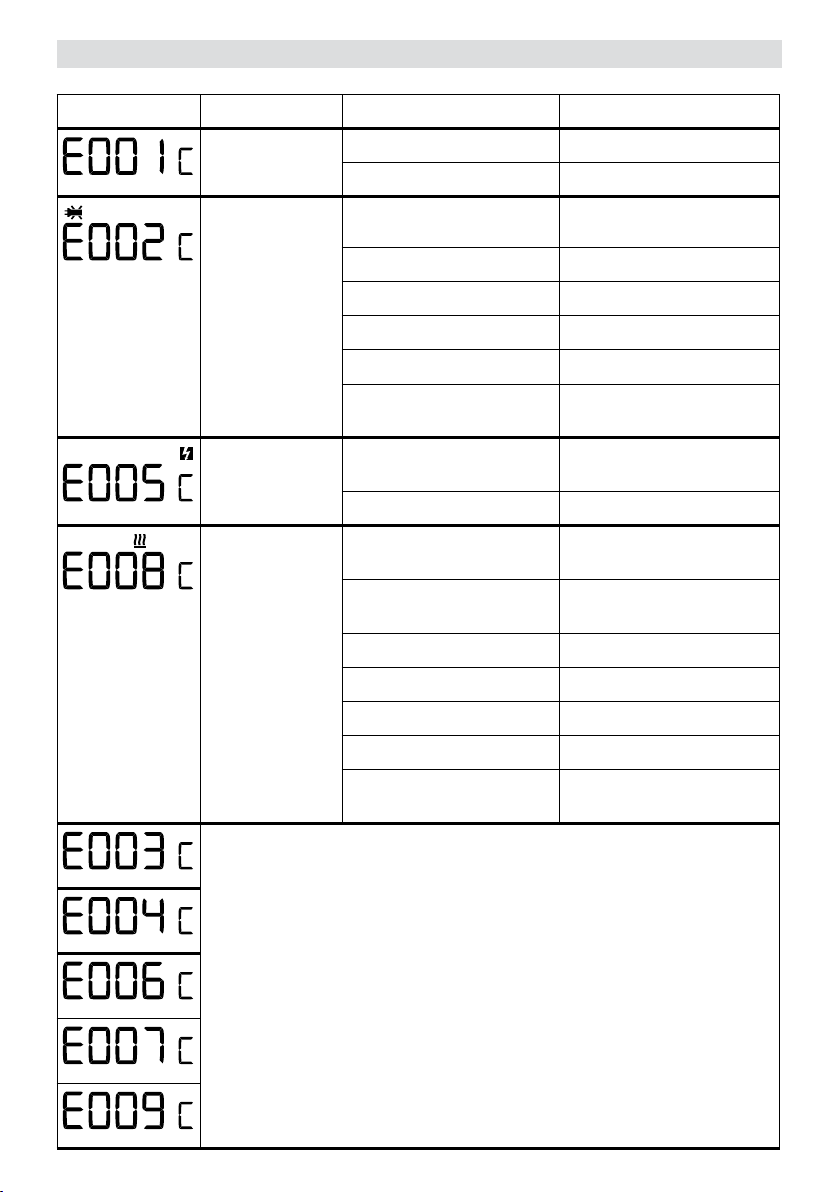

Fehlermeldungen

Anzeige Bezeichnung Fehlerursache Fehlerbehebung

Thermoelement Anschluss Thermoelement Anschluss Thermoelement

kontrollieren

Thermoelement defekt Leister Service-Stelle

kontaktieren

Temperatur Heizelement zu hoch

Unterspannung Netzspannung < 20 %

Gerätetemperatur zu hoch

Heizelement defekt Heizelement ersetzen (S. 14)

Lufteintritt blockiert Lufteintritt überprüfen

Edelstahlﬁlter blockiert Edelstahlﬁlter reinigen

Luftaustritt blockiert Luftaustritt überprüfen

Falsche Düse montiert Düse wechseln

Falsche Düsendeﬁnition Düsendeﬁnition überprüfen

(S. 15) Netzspannung überprüfen

der Nennspannung Gerät defekt Leister Service-Stelle

kontaktieren

Umgebungstemperatur grösser als speziﬁziert

Lufteintrittstemperatur grösser als speziﬁziert

Lufteintritt blockiert Lufteintritt überprüfen

Umgebungstemperatur reduzieren

Lufteintrittstemperatur reduzieren

Edelstahlﬁlter blockiert Edelstahlﬁlter reinigen

Luftaustritt blockiert Luftaustritt überprüfen

Falsche Düse montiert Düse wechseln

Falsche Düsendeﬁnition Düsendeﬁnition überprüfen

Leister Service-Stelle kontaktieren

(S. 15)

Page 20

Schulung

Leister Technologies AG sowie deren autorisierte Service-Stellen bieten kostenlose Kurse im Bereich der Anwendungen an. Informationen unter www.leister.com

3D Zeichnungen

3D-Zeichnungen sind bei ihrer Service-Stelle oder auf www.leister.com erhältlich.

Zubehör

• Es darf nur Leister-Zubehör verwendet werden.

• Leister bietet ein grosses Sortiment an Zubehör, z.B. – Temperaturregler – Düsen – Reflektoren – Externes Potentiometer

– Filter

• Zubehör unter www.leister.com

Service und Reparatur

• Reparaturen sind ausschliesslich von autorisierten Leister Service-Stellen ausführen zu lassen. Diese gewährleisten innert nützlicher Frist einen fachgerechten und zuverlässigen Reparatur-Service mit OriginalErsatzteilen gemäss Schaltplänen und Ersatzteillisten.

Gewährleistung

• Für dieses Gerät besteht grundsätzlich Gewährleistung gemäss den gesetzlichen / länderspezifischen Bestimmungen ab Kaufdatum (Nachweis durch Rechnung oder Lieferschein). Entstandene Schäden werden durch Ersatzlieferung oder Reparatur beseitigt. Heizelemente sind von dieser Gewährleistung ausgeschlossen.

•

Weitere Ansprüche sind, vorbehältlich gesetzlicher Bestimmungen, ausgeschlossen.

•

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe Behandlung zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.

•

Keine Ansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert worden sind.

Page 21

Operating manual

Read the Operating Instructions carefully before commissioning and store them for later availability.

Hot-air blowers MISTRAL PREMIUM; SYSTEM

Application

The MISTRAL hot-air blower is suitable for incorporating in machinery, plants or equipment.

Its most important applications include for example drying and heating, defrosting, accelerating and dissolving, sterilizing, smoothing, shining, activating and detaching, separating and melting, shrinking, removing.

Warning

Danger to lifewhen opening the device as live components and connections are

then exposed. The device must be disconnected from the mains for all poles before the it is opened.

Caution

Danger of ﬁre and explosionwith improper use of hot-air blowers, particularly in

the vicinity of ﬂammable materials and explosive gases.

Risk of burning! Do not touch heating element tube and nozzle when they are hot. Allow the device to cool down. Do not point the hot air ﬂow at people or animals.

The nominal voltage, speciﬁed on the device must match the mains voltage. EN 61000-3-11; Z necessary.

Device is not permitted to be operated unsupervised. Heat can reach ﬂammable materials that are not in view. Device may be used only by trained specialists or under their supervision. Children are not permitted to operate the equipment under any circumstances.

Protect the device against humidity and dampness.

= 0.180 Ω + j 0.113 Ω. Consult electricity supply company if

max

Page 22

Disposal

Electrical equipment, accessories and packaging should be recycled in an environmentally friendly way. Please observe national and local regulations when disposing of our products. For EU coun-

tries: Do not dispose of electrical equipment with household refuse.

Technical data MISTRAL

MISTRAL 2, 4, 6 PREMIUM Voltage V~ 230 120 120 230 230 230 Power W 3400 2400 2400 2300 3400 4500 Current A 15 20 20 10 15 20 Frequency Hz 50 / 60 Max. air outlet temperature, open °C 520 490 430 500 510 650 Max. air inlet temperature °C 60 Max. surrounding temperature °C 65 Max. air volume (20 °C surroundings) l/min. 350 300 350 300 350 400 Max. static pressure kPa 3.5 3.5 2.5 2.5 2.5 3.0 Emission level L Weight kg 1.4 1.4 1.4 1.2 1.4 1.5 Interface (not potential free) External potentiometer for heat capacity Dimensions (size) Page 3 Mark of conformity Safety mark Protection class II

(dB) 65

2 4 6 6 6 6

Page 23

MISTRAL 6 SYSTEM 6 Voltage V~ 100 120 200 230 230 230 Power W 1500 2400 3000 2300 3400 4500 Current A 15 20 15 10 15 20 Frequency Hz 50 / 60 Max. air outlet temperature, open °C 650 Max. air inlet temperature °C 60 Max. surrounding temperature °C 65 Min. air volume (air target value 1%) l/min.

Max. air volume (air target value 100 %) l/min.

100 300

100 350

100 300

100 350

100 400

Max. static pressure kPa 3.5 3.5 3.5 3.5 3.5 3.5 Emission level L

(dB) 65

Weight kg 1.2 1.4 1.4 1.2 1.4 1.5 Interface (potential free) 4-20mA and 0-10V for heating capacity

& air volume alarm output

Dimensions (size) Page 3 Mark of conformity Safety mark Protection class II

We reserve the right to make technical changes

Page 24

Technical data device function

MISTRAL PREMIUM SYSTEM

Integrated power electronics • • Protection from overheating heating element and device • • Integrated code switch for potentiometer (internal/external) • Inﬁnitely adjustable heating capacity with potentiometer • Heating capacity separately switchable for cool down function • Display for showing target/actual values (°C oder °F) • Progressively adjustable temperature and air volume with "e-drive" • Integrated temperature probe • Alarm output (relay contact) • Automatic cool-down function • Adjustable temperature limiter • Adjustable temperature oset • Remote control interface for temperature or capacity target • Remote control interface for air volume target • 3-level regulation parameter adjustment (open, medium and small nozzle) •

Technical data interfaces

PREMIUM External

Potentiometer

SYSTEM General Insulation IEC/EN 60747-5-2 AC 1414 Vpeak

Voltage entry Voltage 0 –10V DC 0…10 V

Current input Current 4 -20 mA

Alarm output (relay contact)

Insulation Not potential-free Resistance 10 –100 kOhm

Polarity protection Zero point correction

(Ripple < 0.07 V at 5 °C resolution) (Ripple < 0.4 V at 5 °C resolution)

Max. input voltage DC 12 V Index input impedance 33.7 kOhm

DC 4…20 mA

(2-wire technology)

Max. input current DC 22 mA Index input impedance 159 Ohm Max. live voltage AC 250 V, DC 30 V Max. currents AC 3 A, DC 3 A Max. contact impedance 100 mOhm at DC 24 V / 1 A Contact type SPST-NO Insulation contact to spool AC 4000 V 1 min. Insulation contact to contact AC 1000 V 1 min.

(Ripple < 0.1 mA at 5 °C resolution) (Ripple < 0.7 mA at 5 °C resolution)

Page 25

Versions

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Brushless motor • • Brush motor with replacement carbon brushes Brush motor •

•

Technical data Functions

PREMIUM Int. or ext. Potentio-

meter

SYSTEM e-drive or interface Temperature (closed Loop) Temperature target OFF,

Heating capacity Capacity target 0…100 % / OFF

50…650 °C; 5 °C resolution

Temperature (open Loop) Capacity target OFF,

5…100 %; 5

Air volume Air volume target 1,

5…100 %; 5

% resolution

MISTRAL SYSTEM Temperature / air volume diagram

700

650

600

550

500

450

400

Temperature °C

350

300

2300 W

2400 W 1500 W

3400 W

3000 W

2400 W 2400 W

4500 W

250

200

100 150 200 250 300 350 400 450

Air volume l/min

Page 26

MISTRAL SYSTEM interface / activation

Input 0 – 10 V Input 4 – 20 mA

Heating capacity

GND 0 - 10 V

Air volume

GND 0 - 10 V

Capacity f (control voltage)

0 90 80 70 60 50 40 30 20 10

Heating capacity [%]

Voltage [V]

Alarm contact

COM NO

100

90 80 70 60 50 40 30 20 10

Heating capacity

+ 4 - 20 mA – 4 - 20 mA

Air volume

+ 4 - 20 mA – 4 - 20 mA

0 90 80 70 60 50 40 30 20 10

Air volume [%]

Heating capacity [%]

Capacity f (control current)

Current [mA]

Alarm contact

COM NO

100

90 80 70 60 50 40 30 20 10

Air volume [%]

CAUTION: When using the device as a built-in unit, a suitable mechanism for disconnecting all poles from the mains with a contact space of at least 3 mm must be present in the power supply cord.

Description of MISTRAL PREMIUM; SYSTEM

MISTRAL PREMIUM/SYSTEM 1 Mounting tabs

2 Connection housing cover 3 Screws for connection housing

4 Heating element pipe 5 Cable gland for power supply cord

6 Cable gland for interface 7 Air inlet valve with internal thread G 1" 8 Connection ø 38 for air hose or

stainless steel ﬁlter

9 Connection housing

3 (4 ×)

1 (4 ×)

13 Attachment screws MISTRAL PREMIUM

10 Potentiometer for adjusting the heat capacity MISTRAL SYSTEM

11 e-drive for temperature/ air settings 12 Display

Page 27

Preparation of MISTRAL PREMIUM; SYSTEM

• Remove MISTRAL from the packaging.

• Loosen the screws (3) and open the cover of the connection housing (2) .

• Loosen the cable gland for the power supply (5) .

• If needed, loosen the cable gland for interface (6) .

Installation

• The device may only be installed by a trained technician.

• The surrounding temperature may not be higher than 65 °C

• The installation must ensure that – only cold air is taken in. – no (warm air) back pressure arises. – the device is not exposed to the ﬂow of hot air from another device.

• Protect MISTRAL against mechanical vibrations and shocks.

• Attach MISTRAL with four screws Ø M4 to the mounting tabs (1) .

• Avoid positioning the device perpendicularly. If a perpendicular position is absolutely necessary, make sure device can cool o – Overheating risk.

• For installation dimensions, see page 3 (Size)

• If the air contains dust use a Leister stainless steel ﬁlter (see accessories) and push it on the Connection ø

38 for air hose or stainless steel ﬁlter (8).

• In the case of particularly critical dusts (e.g. metal, electrically conductive or damp dusts), special ﬁlters must beused to avoid short-circuits in the device.

Caution: Always operate the device with air supply!

Connection

• The MISTRAL must be connected by a trained technician.

• A suitable apparatus for disconnecting the device from the mains for all poles must be present in the power supply cord!

• It must be ensured that the connection cords have no contact with the heating element pipe and that they are not exposed to the jet of hot air.

• The device must be connected in accordance with the Wiring Diagram on pages 4, 5, 6 of the Operating Manual:

– Carry out the wiring in the connection housing (9) .

• CAUTION: Check the settings for the code switch for the MISTRAL PREMIUM (see Wiring Diagram on page 4 or 5).

• Tighten the cable gland for the power supply cord (5) and the cable gland for the interface (6) .

• Attach the cover for the connection housing (2) using the screws (3) .

• Connect MISTRAL to the mains.

• If needed, slide the matching nozzle or reﬂector onto the heating element pipe (4) .

• Care must be taken to ensure that the hot air can ﬂow out freely, as otherwise the device could suer damage from warm air back pressure (danger of ﬁre!).

• Switch on the mains.

• Set the desired heat capacity using the MISTRAL PREMIUM potentiometer (10) .

• Set MISTRAL PREMIUM potentiometer (10) to level 0 and allow it to cool o.

• Allow MISTRAL SYSTEM to cool down after heating operation.

Changing nozzle / reﬂector

Risk of burning! Do not touch heating element tube and nozzle when they are hot.

Before changing the nozzle or the reﬂector allow the device to cool o. Before opening the external potentiometer housing, the device must be disconnected at all poles from the

power supply line.

Page 28

Description of MISTRAL SYSTEM display

Symbol Symbol

Heating element is faulty Contact a Leister service center. Activate device protection

(Overheating heating element/device protection) Undervoltage Standby

Increase temperature Reduce temperature

Active blower

Field for displaying the target and actual values. This is a four-digit segment display without decimal points.

The bar display symbolizes the blower speed at 5 levels. At the same time, it appears in % (1 P–100 P)

Cooling process

Indicator ﬁeld for displaying units or information for the service menu

Blower speed 100% max.

Blower speed 1 % min.

Change heating element

Changing the heating element may be done only by a trained technician or under supervision by such.

Allow the device to cool down. MISTRAL System automatically shuts down.

Disconnect the power cord from the mains.

Remove the four attachment screws (13) .

Remove the heating element pipe (4), Mica Tube, seal and heating element.

Remove the heating element from the packaging.

Slide the heating element, Mica Tube and heating element pipe (4) on.

Install the heating element pipe (4) with four attachment screws (13) .

Connect the power cord to the mains. The nominal voltage, speciﬁed on the device must match the mains voltage.

2 3 4

5 6 7 8

Page 29

Function heating element and tool protection

If the heating element or device overheats (air intake temperature is too warm or warm air back pressure), the power to the heating element is interrupted. For the MISTRAL SYSTEM, the work contact of the alarm relay opens simultaneously. If the heating element protection or device protection signals, the following steps should be followed to reset the device for safety reasons.

PREMIUM SYSTEM A Switch o heating capacity

(set potentiometer (10) to 0)

B Let the device cool

D Check air intake / and output opening and clean if necessary.

A Let the device cool B Disconnect the power cord from the mains C After 10 seconds, plug the device into the mains again.

Nozzle deﬁnition air output opening

MISTRAL SYSTEM (heating element pipe ∅ 36.5 mm) Nozzle setting Nozzle type Item no. Air output opening (mm²)

Load 0 - - 380 Load 1 Wide slot nozzle 108.078 400 Load 2 Wide slot nozzle 107.261 280

Nozzle deﬁnition air output opening

MISTRAL SYSTEM (heating element pipe ∅ 50 mm) Nozzle setting Nozzle type Item no. Air output opening (mm²)

Load 0 - - 706 Load 1 Wide slot nozzle 105.961 540 Load 2 Wide slot nozzle 106.057 400

Page 30

Operation MISTRAL SYSTEM

Switch on the mains. Stand-by mode

Increase temperature

turn e-drive to the right

The arrow blinks until the temperature has been reached

Press e-drive 1 x brieﬂy

Increase air volume in %

turn e-drive to the right

Bar display blinks as long as the values are being set and then automatically switches back to

the temperature display.

The last settings for the values are saved.

Operating mode

e-drive

Press 3 seconds

Reduce temperature

turn e-drive to the left

Reduce air volume in %

turn e-drive to the left

COOL DOWN

(cool o)

Press e-drive 1 x 5 seconds

The device automatically shuts o

after it cools down.

Press e-drive 1× 5 seconds and

1× > 2 seconds

The device switches o without

cooling down.

Page 31

Conﬁguration set-up menu MISTRAL SYSTEM

e-drive Function e-drive Function

Press brieﬂy 1 × = activate

Press 3 seconds = conﬁrm

Note:

If the e-drive is pressed brieﬂy 1x without conﬁrming it, the values will not be saved.

Switch on the mains.

Stand-by mode Operating mode

3 seconds

Temperature unit

1× brieﬂy

Set-up menu

turn to the right

turn to the left

Press 2 seconds and at the same

time slowly give it a 1/4 -turn to the right.

3 seconds

Temperature limit 45 °C – 650 °C

1× brieﬂy

Heating interface target

1× brieﬂy

Increase temperature turn to the right Decrease temperature turn to the left

0 – 10 volt Potentiometer 4 –20 mA

3 seconds

Page 32

Conﬁguration set-up menu MISTRAL SYSTEM

Blower interface target

1× brieﬂy

Controlled or regulated

1× brieﬂy

Nozzle setting (see table)

1× brieﬂy

Temperature oset +40°C / -40°C adjustable

1× brieﬂy

Potentiometer

Closed loop Open loop

to the right

0 – 10 volt 4 –20 mA

Middle nozzle Small nozzleWithout nozzle

+40°C -40°C

to the left

3 seconds

Display Description

Temperature degrees Celsius

Temperature degrees Fahrenheit Heating e-drive (potentiometer) Heating interface target 0 – 10 V Heating interface target 4 – 20 mA Blower e-drive (potentiometer) Blower interface target 0 – 10 V

Settings are saved. Return to operating mode.

1× brieﬂy

Display Description

Blower interface target 4 – 20 mA Closed loop regulated Open loop controlled

Regulation parameter without nozzle Regulation parameter middle nozzle Regulation parameter small nozzle Temperature oset settings + / -40 °C Save

Page 33

Error messages

Display Designation Cause of error Elimination of error

Thermocouple Thermocouple connection Check thermocouple connection

Thermocouple is defective Contact a Leister Service Center

Heating element temperature too high

Undervoltage Mains voltage < 20% of the

Device temperature too high

Heating element is faulty Replace heating element

Air intake blocked Check air intake

Stainless steel ﬁlter blocked Clean stainless steel ﬁlter

Air outlet blocked Check air outlet

Wrong nozzle mounted Replace nozzle

Wrong nozzle deﬁnition Check nozzle deﬁnition

nominal voltage Device defective Contact a Leister Service Center

Ambient temperature higher than speciﬁed

Air intake temperature higher than speciﬁed

Air intake blocked Check air intake

Stainless steel ﬁlter blocked Clean stainless steel ﬁlter

Air outlet blocked Check air outlet

Wrong nozzle mounted Replace nozzle

Wrong nozzle deﬁnition Check nozzle deﬁnition

(p. 14)

(p. 15) Check nominal voltage

Reduce ambient temperature

Reduce air intake temperature

(p. 15)

Contact a Leister Service Center

Page 34

Training

Leister Technologies AG and its authorised service points provide free courses in the area of applications. Information at www.leister.com.

3D drawings

3D drawings are available from your Service Centres or at www.leister.com

Accessories

• Only Leister accessories may be used.

• Leister offers a wide range of accessories, e.g. – Temperature controls – Nozzles – Reflectors – External potentiometer

– Filter

• Accessories at www.leister.com

Service and Repairs

• Repairs should only be carried out by authorised Leister Service Centres. They guarantee a correct and reliable repair service within reasonable period, using original spare parts in accordance with the circuit diagrams and spare parts lists.

Warranty

• For this tool, we generally provide a warranty in accordance with the statutory / country-speciﬁc regulations from the date of purchase (veriﬁed by invoice or delivery document). Damage that has occurred will be corrected by replacement or repair. Heating elements are excluded from this warranty.

•

Additional claims shall be excluded, subject to statutory regulations.

• Damage caused by normal wear, overloading or improper handling is excluded from the guarantee.

• Warranty claims will be rejected for tools that have been altered or changed by the purchaser.

Page 35

Istruzioni per l’uso

Prima della messa in servizio leggere attentamente le presenti istruzioni per l’uso e conservarle per una futura consultazione.

Soante ad aria calda MISTRAL PREMIUM; SYSTEM

Applicazione

Il soante ad aria calda MISTRAL è adatto all’integrazione in macchine, impianti o apparecchi.

Tra le applicazioni più importanti sono altresì presenti: essiccazione e riscaldamento, sbrinamento, accelerazione e scioglimento, sterilizzazione, levigatura, lucidatura, attivazione e rimozione, separazione e fusione, termoretrazione ed eliminazione.

Avvertenza

Pericolo di morte in caso di apertura dell’apparecchio: contiene componenti e

contatti sotto tensione non protetti. sua disinserzione onnipolare.

Prima di aprire l’apparecchio, accertarsi della

Pericolo di incendio ed esplosione in caso di uso non conforme di apparecchi ad aria calda, specialmente nelle vicinanze di materiali inﬁammabili e gas esplosivi.

Pericolo di scottature!

quando sono roventi. Fare rareddare l’apparecchio. Non dirigere il getto di aria calda verso persone o animali.

Attenzione

Tensione nominale: quella indicata sull’apparecchio deve corrispondere alla ten-

sione di rete. consultare l’azienda fornitrice di energia elettrica.

L’apparecchio deve essere azionato sotto controllo visivo. materiali inﬁammabili che si trovano al di fuori del campo visivo. parecchio è consentito esclusivamente a personale qualiﬁcato o sotto il monitoraggio di quest’ultimo.

Proteggere l’apparecchio da umidità e da ambienti bagnati.

Non toccare il tubo dell’elemento riscaldante e l’ugello

EN 61000-3-11; Z

È tassativamente vietato l’impiego da parte dei bambini.

= 0,180 Ω + j 0,113 Ω. Se necessario,

max

Il calore può raggiungere

L’impiego dell’ap-

Page 36

Smaltimento

Gli apparecchiature elettriche, gli accessori e gli imballaggi devono essere riciclati nel rispetto dell’ambiente. Per lo smaltimento dei nostri prodotti, osservare le norme nazionali e locali. Per i paesi dell'UE: Non smaltire gli apparecchiature elettriche insieme ai riﬁuti domestici.

Speciﬁche tecniche MISTRAL

MISTRAL 2, 4, 6 PREMIUM Tensione V~ 230 120 120 230 230 230 Potenza W 3400 2400 2400 2300 3400 4500 Corrente A 15 20 20 10 15 20 Frequenza Hz 50 / 60 Temperatura max. aria in uscita,

impostabile °C 520 490 430 500 510 650 Temperatura max. aria in entrata °C 60 Temperatura ambiente max. °C 65 Quantità aria max.

(20 °C temp. ambiente) l/min. 350 300 350 300 350 400 Pressione statica max. kPa 3,5 3,5 2,5 2,5 2,5 3,0 Livello di emissione L Peso kg 1,4 1,4 1,4 1,2 1,4 1,5 Interfaccia (non priva di potenziale) Potenziometro esterno per la potenza termica Dimensioni e ingombri Pagina 3 Marchio di omologazione Marchio di sicurezza Classe di protezione II

(dB) 65

2 4 6 6 6 6

Page 37

MISTRAL 6 SYSTEM 6 Tensione V~ 100 120 200 230 230 230 Potenza W 1500 2400 3000 2300 3400 4500 Corrente A 15 20 15 10 15 20 Frequenza Hz 50 / 60 Temperatura max. aria in uscita,

impostabile °C 650 Temperatura max. aria in entrata °C 60 Temperatura ambiente max. °C 65 Quantità aria min.

(valore nominale aria 1 %) l/min.

100

Quantità aria max. (valore nominale aria 100 %) l/min.

300

350

300

350

400

Pressione statica max. kPa 3,5 3,5 3,5 3,5 3,5 3,5 Livello di emissione L

(dB) 65

Peso kg 1,2 1,4 1,4 1,2 1,4 1,5 Interfaccia (priva di potenziale) 4-20 mA e 0-10 V per la potenza termica e

per la quantità d’aria Uscita allarme

Dimensioni e ingombri Pagina 3 Marchio di omologazione Marchio di sicurezza Classe di protezione II

Modiﬁche tecniche riservate

Page 38

Speciﬁche tecniche Funzionalità dell’apparecchio

MISTRAL PREMIUM SYSTEM

Elettronica di potenza integrata • • Protezione contro surriscaldamento dell’elemento riscaldante e dell’apparecchio • • Interruttore di codiﬁca integrato per potenziometro (interno/esterno) • Potenza regolabile in modo continuo con apposito potenziometro • Potenza termica azionabile separatamente per la funzione Cool Down • Display per la visualizzazione di valori nominali o reali (°C oppure °F) • Temperatura e quantità aria regolabili in modo continuo grazie all’e-drive • Sonda di temperatura integrata • Uscita allarme (contatto relè) • Funzione di rareddamento automatico • Limitazione di temperatura regolabile • Scostamento termico regolabile • Interfaccia telecomandata per temperatura o potenza predeﬁnita • Interfaccia telecomandata per quantità aria predeﬁnita • Adattamento dei parametri di regolazione su 3 livelli (ugello aperto, intermedio e piccolo) •

Specifiche tecniche interfaccia

PREMIUM

SYSTEM Generale

Potenziometro esterno

Ingressi tensione

Ingressi corrente

Uscita allarme (Contatto relè)

Isolamento Non privo di potenziale Resistenza 10 -100 kOhm

Protezione IEC/EN 60747-5-2 CA 1414 V di picco Protezione contro inversione di

polarità Compensazione del punto neutro

CC 0…10 V (Fattore di cresta < 0,07 V con 5 °C di

Tensione 0 – 10 V

Tensione d’ingresso max. CC 12 V Resistenza d’ingresso nominale 33,7 kOhm

Corrente 4 – 20 mA (tecnica a 2 conduttori)

Corrente d’ingresso max. CC 22 mA Resistenza d’ingresso nominale 159 Ohm Tensioni max. CA 250 V, CC 30 V Correnti max. CA 3 A, CC 3 A Massima resistenza di contatto 100 mOhm a CC 24 V / 1 A Tipo di contatto SPST-NO Contatto isolamento - bobina CA 4000 V 1 min. Contatto isolamento - contatto CA 1000 V 1 min.

risoluzione) (Fattore di cresta < 0,4 V con 5 % di risoluzione)

CC 4…20 mA (Fattore di cresta < 0,1 mA con 5 °C di risoluzione) (Fattore di cresta < 0,7 mA con 5 % di risoluzione)

Page 39

Versioni

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Motore senza carboncini • • Motore a carboncini con cambio dei car-

boni Motore a carboncini •

•

Speciﬁche tecniche Funzionalità

PREMIUM Potenziometro int. o

est.

SYSTEM e-Drive o interfaccia Temperatura (closed loop) Indicazione temperatura OFF,

Potenza termica Indicazione potenza 0…100 % / OFF

50…650 °C; 5 °C di risoluzione

Temperatura (open loop) Indicazione potenza OFF,

5…100 %; 5

Quantità d’aria Indicazione quantità d’aria 1,

5…100 %; 5

% di risoluzione

Schema temperatura / quantità d’aria MISTRAL SYSTEM

700

650

600

550

500

450

400

Temperatura °C

350

300

2300 W

2400 W 1500 W

3400 W

3000 W

2400 W 2400 W

4500 W

250

200

100 150 200 250 300 350 400 450

Quantit à d’aria l / min

Page 40

Interfaccia / Comando MISTRAL SYSTEM

Ingresso 0 -10 V Ingresso 4 – 20 mA

Potenza termica

GND 0 - 10 V

Quantità d’aria

GND 0 - 10 V

Potenza f (tensione di controllo)

0 90 80 70 60 50 40 30 20 10

Potenza termica [%]

Tensione [V]

Contatto di allarme

COM NO

100

90 80 70 60 50 40 30 20 10

Potenza termica

+ 4 - 20 mA – 4 - 20 mA

Quantità d’aria

+ 4 - 20 mA – 4 - 20 mA

0 90 80 70 60 50 40 30 20 10

Potenza termica [%]

Quantità d’aria [%]

Contatto di allarme

Potenza f (corrente di controllo)

Corrente [mA]

COM NO

100

90 80 70 60 50 40 30 20 10

ATTENZIONE: Se l’apparecchio viene montato in un impianto, prevedere nel collegamento alla rete un idoneo dispositivo per

la disinserzione onnipolare della rete almeno con 3 mm di distanza dai contatti.

Descrizione MISTRAL PREMIUM; SYSTEM

Quantità d’aria [%]

MISTRAL PREMIUM; SYSTEM 1 Squadrette asolate

2 Coperchio vano di collegamento 3 Viti per vano di collegamento

4 Tubo elemento riscaldante 5 Pressacavo per allacciamento elettrico

6 Pressacavo per interfaccia 7 Flangia per presa d’aria con ﬁlettatura interna G 1” 8 Raccordo ø 38 per tubi ﬂessibili

pneumatici o ﬁltri in acciaio inox

9 Vano di collegamento

3 (4 ×)

1 (4 ×)

13 Viti di ﬁssaggio MISTRAL PREMIUM

10 Potenziometro per la conﬁgurazione

dell’emissione di calore

MISTRAL SYSTEM 11 e-Drive per le impostazioni di aria e temperatura

12 Display

Page 41

Preparazione MISTRAL PREMIUM; SYSTEM

• Estrarre il MISTRAL dall’imballaggio.

• Aprire il coperchio del vano di collegamento (2) allentando le viti(3).

• Allentare il pressacavo per l’allacciamento elettrico(5).

• Se necessario, allentare il pressacavo per l’interfaccia (6).

Montaggio

• L’apparecchio deve essere installato solo da personale qualiﬁcato.

• La temperatura non deve superare 65 °C

• L’installazione deve garantire che – l’apparecchio sia alimentato solo da aria fredda – non si formino ristagni (altresì di calore) – l’apparecchio non sia interessato da getti di aria calda emessi da altri dispositivi

• Proteggere il MISTRAL da vibrazioni e sollecitazioni di natura meccanica.

• Fissare il MISTRAL mediante quattro viti Ø M4 alle squadrette asolate (1).

• Evitare di mettere l’apparecchio in posizione verticale. Se non è possibile evitare di mettere l’apparecchio in posizione verticale, è opportuno garantire tutti i casi il rareddamento dell’apparecchio – Pericolo di surriscaldamento.

• Dimensioni di ingombro: vedere pagina 3 (Dimensioni)

• In presenza di aria che contenga polveri utilizzare il ﬁltro in acciaio inox (vedere gli accessori) e farlo scorrere

sulla raccordo ø 38 per tubi ﬂessibili pneumatici o ﬁltri in acciaio inox (8)

• In caso di polveri critiche, come ad esempio le polveri di metalli, quelle che conducono corrente elettrica o quelle umide, è necessario utilizzare ﬁltri speciali per evitare eventuali cortocircuiti nell›apparecchio.

Attenzione: fare funzionare sempre l’apparecchio con alimentazione d’aria!

Collegamento

• Il MISTRAL deve essere collegato alla rete solo da personale qualiﬁcato.

• Nell’allacciamento alla rete deve essere presente un idoneo dispositivo per il distacco onnipolare dalla rete!

• Assicurarsi che i cavi di collegamento non siano a contatto con il tubo dell’elemento riscaldante e che non siano esposti al getto di aria calda.

• L’apparecchio deve essere collegato secondo lo schema di collegamento e la piedinatura indicati alle pagine 4, 5, 6 (schema elettrico) delle istruzioni per l’uso:

– Eettuare il cablaggio nel vano di collegamento (9).

• ATTENZIONE: Nel MISTRAL PREMIUM è necessario veriﬁcare la conﬁgurazione dell’interruttore di codiﬁca (vedere lo schema elettrico a pagina 4 o 5).

• Serrare il pressacavo per l’allacciamento elettrico (5) e il pressacavo per l’interfaccia (6).

• Applicare il coperchio del vano di collegamento (2) mediante le viti (3).

• Collegare l’apparecchio MISTRAL alla rete elettrica.

• Applicare l’ugello appropriato o il riﬂettore al tubo dell’elemento riscaldante (4)

in base alla necessità.

• Fare in modo che il ﬂusso d’aria calda possa scorrere liberamente per evitare che il riﬂusso caldo possa danneggiare l’apparecchio (rischio di incendio!).

• Inserire l’alimentazione elettrica.

• Conﬁgurare il MISTRAL PREMIUM mediante il potenziometro (10) sul valore di emissione di calore scelto.

• Impostare il MISTRAL PREMIUM con il potenziometro (10) sul livello 0 e lasciare rareddare.

• Lasciare rareddare il MISTRAL SYSTEM al termine dell’emissione di calore.

Sostituzione degli ugelli e dei riﬂettori

Pericolo di scottature! Non toccare il tubo dell’elemento riscaldante e l’ugello quando sono roventi.

Quando si sostituiscono l’ugello o il riﬂettore, fare rareddare l’apparecchio. Prima di aprire l’alloggiamento del potenziometro esterno, accertarsi della disinserzione onnipolare de-

ll’apparecchio.

Page 42

Descrizione dei simboli sul display MISTRAL SYSTEM

Legenda Legenda

Guasto dell’elemento riscaldante Contattare il centro di assistenza Leister

Protezione dell’apparecchio attiva (surriscaldamento dell’elemento riscaldante o della protezione dell’apparecchio)

Bassa tensione Standby

Aumentare la temperatura Diminuire la temperatura

Soante in funzione

Campo che visualizza i valori nominali e reali. Le indicazioni vengono espresse in un segmento a quattro valori senza separatore decimale

L’indicatore a barre mostra il regime del soante su 5 livelli. Contemporaneamente, appare l’indicazione in % (1 P–100 P)

Processo di rareddamento

Campo che visualizza unità o informazioni per il menu di assistenza

Regime del ventilatore 100 % max.

Regime del ventilatore 1 % min.

Sostituzione dell’elemento riscaldante

La sostituzione dell’elemento riscaldante è consentita esclusivamente a personale qualiﬁcato o sotto il monitoraggio di quest’ultimo.

Fare rareddare l’apparecchio.

Scollegare l’apparecchio dalla rete.

Rimuovere le quattroviti di ﬁssaggio (13).

Rimuovere il tubo dell’elemento riscaldante (4), il tubo di mica, la guarnizione e l’elemento riscaldante.

Estrarre l’elemento riscaldante dall’imballaggio.

Inserire l’elemento riscaldante, la guarnizione, il tubo di mica e iltubo dell’elemento riscaldante (4).

Montare il tubo dell’elemento riscaldante (4) applicando le quattroviti di ﬁssaggio (13).

Allacciare nuovamente l’apparecchio alla rete. Tensione nominale: quella indicata sull’apparecchio deve

corrispondere alla tensione di rete.

MISTRAL SYSTEM si spegne automaticamente.

2 3 4

5 6 7 8

Page 43

Protezione dell’elemento riscaldante e dell’apparecchio

Se l’elemento riscaldante o l’apparecchio si surriscaldano (temperatura dell’aria in entrata troppo elevata oppure riﬂusso caldo), l’alimentazione diretta all’elemento riscaldante viene interrotta. Nel MISTRAL SYSTEM viene aperto contemporaneamente il contatto NA del relè di allarme. Per ragioni di sicurezza relativamente alla protezione dell’elemento riscaldante o dell’apparecchio, è necessario osservare la seguente procedura di azzeramento dell’apparecchio.

PREMIUM SYSTEM A Disattivare l’emissione termica

(impostare il potenziometro da 10 a 0)

B Fare rareddare l’apparecchio

D Controllare le bocchette di aspirazione e scarico dell’aria e pulire se necessario.

A Fare rareddare l’apparecchio B Scollegare l’apparecchio dalla rete C Dopo 10 sec., allacciare nuovamente l’apparecchio alla rete.

Speciﬁche degli ugelli bocchetta di scarico dell’aria

MISTRAL SYSTEM (tubo dell’elemento riscaldante ∅ 36,5 mm)

Conﬁgurazione ugello Tipo di ugello Cod. art.

Load 0 - - 380

Load 1

Ugello a fessura larga

108.078 400

Bocchetta di scarico dell’aria

(mm²)

Load 2

Ugello a fessura larga

107,261 280

Speciﬁche degli ugelli bocchetta di scarico dell’aria

MISTRAL SYSTEM (tubo dell’elemento riscaldante∅ 50 mm)

Conﬁgurazione ugello Tipo di ugello Cod. art.

Load 0 - - 706

Load 1

Load 2

Ugello a fessura larga

105,961 540

106,057 400

Bocchetta di scarico dell’aria

(mm²)

Page 44

Uso del MISTRAL SYSTEM

Inserire l’alimentazione elettrica

Aumentare la temperatura Ruotare l’e-Drive verso destra

Premere l’e-Drive brevemente 1 volta

Aumentare la quantità d’aria in %

Ruotare l’e-Drive verso destra

L’indicatore a barre lampeggia ﬁnché non viene impostato il valore, e torna automaticamente alla visualizzazi-

Modalità standby

e-Drive

Tenere premuto per 3 secondi

Diminuire la temperatura

Ruotare l’e-Drive verso sinistra

La freccia lampeggia ﬁnché non viene raggiunta la temperatura

Diminuire la quantità d’aria in %

Ruotare l’e-Drive verso sinistra

one della temperatura.

Gli ultimi valori impostati vengono memorizzati.

Modalità di funzionamento

COOL DOWN

(rareddamento)

Premere l’e-Drive 1 volta per 5 secondi

L’apparecchio si spegne automaticamente al

termine del processo di rareddamento.

Premere l’e-Drive 1 volta per 5 secondi e

1 volta per 2 secondi

L’apparecchio si spegne senza processo di

rareddamento.

Page 45

Menu di conﬁgurazione MISTRAL SYSTEM

e-Drive Funzione e-Drive Funzione

Breve pressione singola = attivazione

Pressione per 3 secondi = conferma

Nota:

Se l’e-Drive viene premuto 1 volta brevemente senza confermare, i dati non verranno salvati.

Inserire l’alimentazione elettrica

Modalità standby Modalità di funzionamento

per 3 secondi

Unità di temperatura

breve singola

Menu Set-up

rotazione verso destra

rotazione verso sinistra

Premere per 2 secondi e,

contemporaneamente, ruotare lentamente verso destra per 1/4 di giro

per 3 secondi

Limitazione temperatura 45 °C – 650 °C

breve singola

Indicazione interfaccia riscaldamento

breve singola

Aumentare temperaturaruotando verso destra Diminuire temperaturaruotando verso sinistra

0 – 10 Volt Potenziometro 4 – 20 mA

Pagina successiva

per 3 secondi

Page 46

Menu di conﬁgurazione MISTRAL SYSTEM

Indicazione interfaccia ventilatore

breve singola

Controllato o regolato

breve singola

Conﬁgurazione ugello (vedere la tabella)

breve singola

Scostamento termico +40°C / -40°C regolabile

breve singola

Potenziometro

Closed loop Open loop

Ugello intermedio Ugello piccoloSenza ugello

verso destra

0 – 10 Volt 4 – 20 mA

+40°C -40°C

verso sinistra

per 3 secondi

breve singola

Indicazione Descrizione

Temperatura gradi Celsius

Temperatura gradi Fahrenheit Riscaldamento e-Drive (potenziometro) Riscaldamento indicazione interfaccia 0–10 V Riscaldamento indicazione interfaccia 4–20 mA Soante, e-Drive (potenziometro) Soante, indicazione interfaccia 0–10 V

Le impostazioni vengono salvate. Ritorno alla modalità di funzionamento

Indicazione Descrizione

Soante, indicazione interfaccia 4–20 mA

Controllo a circuito chiuso (closed loop)

Controllo a circuito aperto (open loop)

Parametri di regolazione senza ugello Parametri di regolazione con ugello Parametri di regolazione ugello piccolo Impostazione scostamento termico +/-40 °C Salvataggio

Page 47

Messaggi di errore

Schermata Descrizione Causa errore Soluzione

Termocoppia Collegamento termocoppia Controllare il collegamento della

termocoppia

Malfunzionamento della termocoppia

Temperatura dell’elemento riscaldante troppo elevata

Bassa tensione Tensione di rete < 20% della

Temperatura apparecchio troppo elevata

Guasto dell’elemento riscaldante Sostituire l’elemento riscaldante

Presa d’aria bloccata Ispezionare la presa d’aria

Filtro in lega d’acciaio bloccato Pulire il ﬁltro in lega d’acciaio

Uscita aria bloccata Ispezionare l’uscita aria

Montato ugello errato Sostituire l’ugello

Deﬁnizione ugello errata Veriﬁcare la deﬁnizione ugello

tensione nominale Guasto dell’apparecchio Contattare il centro di assisten-

La temperatura ambiente è maggiore rispetto a quella speciﬁcata

La temperatura dell’aria in entrata è maggiore rispetto a quella speciﬁcata

Presa d’aria bloccata Ispezionare la presa d’aria

Contattare il centro di assistenza Leister

(pag. 14)

(pag. 15) Veriﬁcare la tensione di rete

za Leister Ridurre la temperatura ambiente

Ridurre la temperatura dell’aria in entrata

Filtro in lega d’acciaio bloccato Pulire il ﬁltro in lega d’acciaio

Uscita aria bloccata Ispezionare l’uscita aria

Montato ugello errato Sostituire l’ugello

Deﬁnizione ugello errata Veriﬁcare la deﬁnizione ugello

Contattare il centro di assistenza Leister

(pag. 15)

Page 48

Formazione

Leister Leister Technologies AG e i rispettivi centri d‘assistenza autorizzati offrono corsi gratuiti nell‘ambito delle applicazioni.

Disegni in 3D

I disegni in 3D dei riscaldatori ad aria della linea LHS sono disponibili presso il centro di servizio di assistenza tecnica o all‘indirizzo www.leister.com.

Accessori

• Utilizzare esclusivamente accessori Leister.

• Leister ore una vasta gamma di accessori, tra cui: – regolatori di temperatura – ugelli – riﬂettori – potenziometri esterni

– ﬁltro

• Accessori disponibili alla pagina www.leister.com

Servizio di assistenza e riparazione

• Le riparazioni devono essere eseguite esclusivamente dai centri di assistenza tecnica Leister autorizzati.

I centri di assistenza tecnica garantiscono un servizio di riparazione professionale ed affidabile con pezzi di

ricambio originali conformi agli schemi elettrici e agli specifici elenchi.

Garanzia legale

• Per questo prodotto la garanzia legale è conforme alle disposizioni di legge vigenti nei singoli paesi, a partire dalla data di acquisto (faranno fede la fattura o la bolla di consegna). In caso di danni la garanzia prevede la fornitura sostitutiva o la riparazione. Gli elementi riscaldanti sono esclusi dalla garanzia.

• Si esclude ogni altro tipo di prestazione di garanzia che non sia prevista dalle disposizioni legali.

• La garanzia non copre eventuali danni conseguenti ad usura, carico eccessivo od uso improprio del prodotto.

Si esclude ogni prestazione di garanzia in caso di danni dovuti a normale usura, a sovraccarico, oppure

a trattamento ed impiego inappropriato.

• Non si accorda nessuna prestazione di garanzia in caso di macchine manomesse o modificate dal Cliente.

Page 49

Notice d’utilisation

Notice d’utilisation à lire attentivement avant la mise en service et à conserver pour consultation ultérieure.

Souerie à air chaud MISTRAL PREMIUM; SYSTEM

Application

La souerie à air chaud MISTRAL est conçue pour un montage dans des machines, des installations ou des appareils.

Ses principales applications sont par exemple le séchage et le chauage, le dégivrage, l’accélération et la séparation, la stérilisation, le lissage, la brillance, l’activation et la dissolution, la séparation et la fusion, la thermorétraction, l’élimination.

Avertissement

Danger de mort en cas d’ouverture de l’appareil, en raison de l’exposition de

composants et de connexions sous tension. Avant d’ouvrir l’appareil, celui-ci doit être déconnecté du réseau électrique sur tous les pôles.

Risque d’incendie et d’explosion en cas d’utilisation non conforme des soueries à air chaud, surtout à proximité de matériaux inﬂammables et de gaz explosifs.

Risque de brûlure ! Ne pas toucher le tube de résistance ni la buse lorsqu’ils sont chauds. Laisser refroidir l’appareil. Ne pas diriger le ﬂux d’air chaud sur des personnes ou des animaux.

Prudence

La tension nominale, indiquée sur l’appareil doit être identique à la tension du

secteur. EN 61000-3-11; Z les sociétés de distribution de l’électricité.

L’appareil ne doit pas être utilisé sans surveillance. La chaleur peut parvenir à des matériaux inﬂammables qui se trouvent hors de vue. L’appareil doit uniquement être utilisé par des spécialistes qualiﬁés ou sous leur surveillance. L’utilisation de l’appareil par des enfants est absolument interdite.

Protéger l’appareil de l’humidité et des liquides.

= 0,180 Ω + j 0,113 Ω. Consulter le cas échéant

max

Page 50

Recyclage

Les appareils électroniques, les accessoires et les emballages doivent être recyclés en respectant l’environnement. Veuillez respecter les réglementations nationales et locales en vigueur lors de l'élimination de nos produits. Pour les pays de l'UE : ne pas jeter les appareils électroniques avec les déchets ménagers.

Caractéristiques techniques MISTRAL

MISTRAL 2, 4, 6 PREMIUM Tension V~ 230 120 120 230 230 230 Puissance W 3400 2400 2400 2300 3400 4500 Courant A 15 20 20 10 15 20 Fréquence Hz 50 / 60 Température à la sortie de l’air max.,

indéﬁnie °C 520 490 430 500 510 650 Température d’entrée de l’air max. °C 60 Température d’entrée de l’air max. °C 65 Débit d’air max. (20 °C ambiant) l/min. 350 300 350 300 350 400 Pression statique max. kPa 3,5 3,5 2,5 2,5 2,5 3,0 Niveau d’émission L Poids kg 1,4 1,4 1,4 1,2 1,4 1,5 Interface (pas libre de potentiel) Potentiomètre externe de la puissance de chaue Dimensions (cotes) Page3 Label de conformité Label de sécurité Classe de protectionII

(dB) 65

2 4 6 6 6 6

Page 51

MISTRAL 6 SYSTEM 6 Tension V~ 100 120 200 230 230 230 Puissance W 1500 2400 3000 2300 3400 4500 Courant A 15 20 15 10 15 20 Fréquence Hz 50 / 60 Température à la sortie de l’air max.,

indéﬁnie °C 650 Température d’entrée de l’air max. °C 60 Température d’entrée de l’air max. °C 65 Débit d’air min. (consigne air 1 %) l/min.

Débit d’air max. (consigne air 100 %) l/min.

100 300

100 350

100 300

100 350

100 400

Pression statique max. kPa 3,5 3,5 3,5 3,5 3,5 3,5 Niveau d’émission L

(dB) 65

Poids kg 1,2 1,4 1,4 1,2 1,4 1,5 Interface (libre de potentiel) 4-20mA et 0-10V pour sortie d’alarme puissance de

chaue et débit d’air

Dimensions (cotes) Page3 Label de conformité Label de sécurité Classe de protection II

Sous réserve de modiﬁcations techniques

Page 52

Caractéristiques techniques fonction de l’appareil

MISTRAL PREMIUM SYSTEM

Électronique de puissance intégrée • • Protection contre la surchaue de la résistance et de l’appareil • • Sélecteur de codage intégré pour potentiomètre (interne/externe) • Puissance de chaue réglable en continu par potentiomètre • Puissance de chaue commutable séparément pour fonction Cool Down • Display achant les valeurs de consigne et les valeurs réelles (°C ou °F) • Température et débit d’air réglables en continu avec «e-drive» • Sonde thermique intégrée • Sortie d’alarme (contact relais) • Fonction Cool Down automatique • Limitation de la température réglable • Oset de température réglable • Interface de télécommande des consignes de température ou de puissance • Interface de télécommande de la consigne de débit d’air •

Adaptation des paramètres de régulation sur 3 allures (buse ouverte, moyenne et petite)

•

Caractéristiques techniques interface

PREMIUM

SYSTEM Général Isolation CEI/EN 60747-5-2 AC 1414 Vpeak

Potentiomètre externe

Entrées de tension Tension 0 –10V DC 0…10 V

Entrées de courant Courant 4 -20 mA

Sortie d’alarme (contact relais)

Isolation Pas libre de potentiel Résistance 10 –100 k0hm

Protection contre l’inversion de polarité

Correction du point zéro

(ronﬂement < 0,07 V avec résolution 5 °C) ? (ronﬂement < 0,4 V avec résolution 5 %) ?

Tension d’entrée max. DC 12 V Résistance d’entrée nominale 33,7 kohm

DC 4…20 mA

(technique 2 ﬁls)

Courant d’entrée max. DC 22 mA Résistance d’entrée nominale 159 ohms Tensions max. AC 250 V, DC 30 V Courants max. AC 3 A, DC 3 A Résistance de contact 100 mohm à DC 24 V / 1 A Type de contact SPST-NO Isolation contact avec bobine AC 4000 V 1 min Isolation contact avec contact AC 1000 V 1 min

(Rippel < 0,1 mA avec résolution 5 °C) ? (Rippel < 0,7 mA avec résolution 5 %) ?

Page 53

Modèles

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Moteur sans charbon • • Moteur à charbon avec changement

des charbons Moteur à charbon •

•

Caractéristiques techniques des fonctions

PREMIUM Potentiomètre int. ou

ext.

SYSTEM e-Drive ou interface Température (closed Loop) Consigne de température OFF,

Puissance de chaue Consigne de puissance 0…100 %

/ OFF

50…650 °C; résolution 5 °C

Température (open Loop) Consigne de puissance OFF,

5…100 % ; résolution 5

Débit d’air Consigne de débit d’air 1,

5…100 % ; résolution 5

MISTRAL SYSTEM Schéma température / débit d’air

700

650

600

550

500

450

400

Température °C

350

300

2300 W

2400 W 1500 W

3400 W

3000 W

2400 W 2400 W

4500 W

250

200

100 150 200 250 300 350 400 450

Débit d’air l/min

Page 54

MISTRAL SYSTEM Interface / commande

Entrée 0 – 10 V Entrée 4 – 20 mA

Puissance de chaue

GND 0 - 10 V

Débit d’air

GND 0 - 10 V

Contact d’alarme

COM NO

Puissance de chaue

+ 4 - 20 mA – 4 - 20 mA

Débit d’air

+ 4 - 20 mA – 4 - 20 mA

Contact d’alarme

COM NO

Puissance f (tension de commande)

0 90 80 70 60 50 40 30 20 10

Puissance de chaue [%]

Tension [V]

100

90 80 70 60 50 40 30 20 10

Débit d’air [%]

Puissance f (courant de commande)

0 90 80 70 60 50 40 30 20 10

Puissance de chaue [%]

Courant [mA]

ATTENTION ! En cas d’incorporation de l’appareil, un dispositif adéquat doit être disponible dans le raccordement au secteur

pour une séparation omnipolaire du secteur avec une distance de contact d’au moins 3mm.

Description de l’appareil MISTRAL PREMIUM ; SYSTEM

MISTRAL PREMIUM; SYSTEM

3 (4 ×)

1 (4 ×)

1 Éclisses de montage 2 Recouvrement du boîtier de raccordement 3 Vis du boîtier de raccordement 4 Tube de résistance 5 Raccord ﬁleté pour la connexion au secteur 6 Raccord ﬁleté de l’interface 7 Bride d’arrivée d’air avec ﬁletage femelle G 1“ 8 Raccord de ø 38 pour tuyau d’air ou ﬁltre en acier

inoxydable

9 Boîtier de raccordement 13 Vis de ﬁxation

MISTRAL PREMIUM 10 Potentiomètre de réglage de la puissance

de chaue

MISTRAL SYSTEM 11 e-Drive pour le réglage de la température / du débit d’air

12 Écran

100

90 80 70 60 50 40 30 20 10

Débit d’air [%]

Page 55

Préparation MISTRAL PREMIUM ; SYSTEM

• Sortir le MISTRAL de l’emballage.

• Desserrer les vis (3) pour ouvrir recouvrement du boîtier de raccordement (2).

• Desserrer le raccord ﬁleté du raccordement au secteur (5).

• Si nécessaire, desserrer le raccord ﬁleté de l’interface (6).

Montage

• Cet appareil ne doit être monté que par des spécialistes dûment formés.

• La température ambiante ne doit pas être supérieure à 65 °C

• Le montage doit garantir – que l’appareil ne sera alimenté qu’en air froid, – qu’il n’y aura pas d’accumulation de chaleur. – que l’appareil ne sera pas soumis au ﬂux d’air chaud d’un autre appareil.

• Protéger le MISTRAL des vibrations mécaniques et des secousses.

• Fixer le MISTRAL au éclisses de montage (1) par quatre vis Ø M4.

• Éviter de positionnement l’appareil à la verticale. Si une position à la verticale ne peut être évitée, garantir le refroidissement de l’appareil – risque de surchaue.

• Voir en page 3 (taille) pour les dimensions d’installation

• Si l›air est chargé de poussières, utilisez un ﬁltre en acier inoxydable (voir Accessoires) au niveau de raccord

de ø 38 pour tuyau d’air ou ﬁltre en acier inoxydable (8)

• Si les poussières sont particulièrement critiques (par exemple poussières métalliques, électroconductrices ou humides), des ﬁltres spéciaux doivent être utilisés pour éviter des courts-circuits dans l›appareil.

Attention : toujours utiliser l’appareil avec une alimentation en air !

Raccordement

• Le MISTRAL doit être raccordé par des spécialistes.

• Dans le raccordement au secteur, un dispositif de coupure du réseau électrique omnipolaire doit être présent!

• Il doit être assuré que les câbles de raccordement ne pourront pas toucher le tube de la résistance et qu’ils ne seront pas soumis au ﬂux d’air chaud.

• L’appareil doit être raccordé selon le schéma de raccordement et la disposition des bornes aux pages 4, 5, 6 (schéma de câblage) de la notice d’instructions:

– Réaliser le câblage dans le boîtier de raccordement (9).

• ATTENTION: Pour le MISTRAL PREMIUM, vériﬁer les réglages du sélecteur de codage (voir le schéma de câblage aux pages 4 ou 5).

• Serrer le raccord ﬁleté pour la connexion au secteur (5) et le raccord ﬁleté de l’interface (6) .

• Monter le recouvrement du boîtier de raccordement (2) avec les vis (3).

• Raccorder le MISTRAL au secteur.

• Si besoin est, faire glisser la buse ou le réﬂecteur sur le tube de la résistance (4).

• Il faut veiller à ce que l’air chaud circule librement, étant donné que l’appareil risquerait d’être détérioré en cas d’accumulation de chaleur (risque d’incendie !).

• Mettre sous tension.

• Régler le MISTRAL PREMIUM à la puissance de chaue souhaitée avec le potentiomètre (10).

• Régler le MISTRAL PREMIUM sur l’allure 0 avec le potentiomètre (10) et le laisser refroidir.

• Laisser refroidir le MISTRAL SYSTEM après fonctionnement à chaud.

Changement de la buse/du réﬂecteur

Risque de brûlure ! Ne pas toucher le tube de résistance ni la buse lorsqu’ils sont chauds.

Lorsque la buse ou le réﬂecteur doivent être changés, laisser refroidir l’appareil au préalable. L’appareil doit être déconnecté du réseau électrique sur tous les pôles avant d’ouvrir le boîtier du poten-

tiomètre externe.

Page 56

Description du display MISTRAL SYSTEM

Symboles Symboles

Résistance défectueuse Contacter le service S.A.V. de Leister Protection de l’appareil activée

(surchaue de la résistance/de l’appareil) Minima de tension Standby

Augmenter la température Réduire la température

Souerie active

Champ de valeur indiquant les valeurs de consigne et les valeurs réelles. Il s’agit d’un achage à segment à quatre positions sans point décimal

L’achage à barres symbolise le régime de la souerie par 5 allures. L’achage en % (1 P – 100 P) apparaît dans le même temps

Refroidissement

Champ indicateur pour indiquer les unités ou des informations pour le menu Service

Régime de la souerie 100 % max.

Régime de la souerie 1 % min.

Changement de la résistance

Le changement de résistance doit uniquement être réalisé par des spécialistes qualiﬁés ou sous leur surveillance.

Laisser refroidir l’appareil. MISTRAL System se coupe automatiquement.

Débrancher l’appareil du réseau électrique.

Retirer les quatre vis de ﬁxation (13).

Retirer le tube de résistance (4), le tube Mica, le joint et la résistance.

Sortie la résistance de son emballage.

Insérer la résistance, le joint, le tube Mica et le tube de résistance (4).

Monter le tube de résistance (4) avec quatre vis de ﬁxation (13).

Brancher l’appareil du réseau électrique. La tension nominale indiquée sur l’appareil doit être identique à la

tension du secteur.

2 3 4

5 6 7 8

Page 57

Fonction protection de la résistance et de l’appareil

L’alimentation électrique de la résistance est interrompue si la résistance ou l’appareil sont en surchaue (température d’entrée d’air trop élevée ou accumulation de chaleur) Dans le cas duMISTRAL SYSTEM, le contact de travail du relais d’alarme s’ouvre parallèlement. Si la protection de la résistance ou de l’appareil réagissent, la procédure suivante pour remettre l’appareil en marche est à suivre pour des raisons de sécurité.

PREMIUM SYSTEM A Couper la puissance de chaue

(mettre le potentiomètre (10) sur 0)

B Laisser refroidir l’appareil

D Contrôler les oriﬁces d’entrée/de sortie d’air et les nettoyer au besoin.

A Laisser refroidir l’appareil B Débrancher l’appareil du réseau électrique C Rebrancher l’appareil au réseau électrique après 10 secondes.

Déﬁnition des buses Oriﬁce de sortie de l’air

MISTRAL SYSTEM (tube de résistance ∅ 36,5 mm) Réglage de buse Type de buse N° art. Oriﬁce de sortie de l’air (mm²)

Load 0 - - 380 Load 1 buse à large fente 108,078 400 Load 2 buse à large fente 107,261 280

Déﬁnition des buses Oriﬁce de sortie de l’air

MISTRAL SYSTEM (tube de résistance ∅ 50 mm) Réglage de buse Type de buse N° art. Oriﬁce de sortie de l’air (mm²)

Load 0 - - 706 Load 1 buse à large fente 105,961 540 Load 2 buse à large fente 106,057 400

Page 58

Commande de MISTRAL SYSTEM

Mettre sous tension Mode standby

e-Drive

Presser pendant 3 secondes

Augmenter la température Tourner e-Drive vers la droite

La ﬂèche clignote jusqu’à ce que la température soit atteinte

Presser e-Drive 1× brièvement

Augmenter le débit d’air en %

Tourner e-Drive vers la droite

L’achage à barre clignote jusqu’à ce que la valeur soit réglée et revient automatiquement à l’achage de la

température.

Les dernières valeurs réglées sont enregistrées.

Réduire la température

Tourner e-Drive vers la gauche

Réduire le débit d’air en %

Tourner e-Drive vers la gauche

Mode de service

COOL DOWN

(refroidir)

Presser e-Drive 1× pendant 5 secondes

L’appareil s’arrête automatiquement après la

phase de refroidissement.

Presser e-Drive 1× pendant 5 secondes et

1× > 2 secondes

L’appareil s’arrête sans phase de

refroidissement.

Page 59

Conﬁguration Menu Set-up MISTRAL SYSTEM

e-Drive Fonction e-Drive Fonction

Presser 1× brièvement = activer

Presser 3 secondes = conﬁrmer

Indication:

si vous pressez e-Drive 1× brièvement sans conﬁrmer, les valeurs ne seront pas enregistrées.

Mettre sous tension

Mode standby Mode de service

3 secondes

Unité de température

1× brièvement

Menu Setup

Tourner vers la droite

Tourner vers la gauche

Presser 2 secondes et tourner en

même temps lentement vers la droite sur 1/4 de tour

3 secondes

Limitation de température 45 °C – 650 °C

1× brièvement

Chauage consigne de l’interface

1× brièvement

Augmenter la température tourner vers la droite Réduire la température tourner vers la gauche

0 – 10 volts Potentiomètre 4 – 20 mA

Page suivante

3 secondes

Page 60

Conﬁguration Menu Set-up MISTRAL SYSTEM

Souerie consigne d’interface

1× brièvement

Piloté ou régulé

1× brièvement

Réglage de buse (voir tableau)

1× brièvement

Oset de température réglable +40°C / -40°C

1× brièvement

Potentiomètre

Closed Loop Open Loop

Tourner vers la

droite

0 – 10 volts 4 – 20 mA

buse moyenne petite busesans buse

+40°C -40°C

Tourner vers la

gauche

3 secondes

Achage Description

Température en degré Celsius

Température en degré Fahrenheit Chauage e-Drive (potentiomètre) Chauage consigne de l’interface 0 – 10 V Chauage consigne de l’interface 4 – 20 mA Souerie e-Drive (potentiomètre) Souerie consigne de l’interface 0 – 10 V

Les réglages sont enregistrés. Retour au mode de service

1× brièvement

Achage Description

Souerie consigne de l’interface 4 – 20 mA Régulation en Closed Loop Pilotage en Open Loop

Paramètres de régulation sans buse Paramètres de régulation avec buse moyenne Paramètres de régulation avec petite buse Réglage de l’oset de température +/-40 °C Enregistrer

Page 61

Messages d’erreur

Achage Désignation Cause de l'erreur Élimination de l'erreur

Thermocouple Raccord du thermocouple Contrôler le raccord du thermo-

couple

Thermocouple défectueux Contacter le service S.A.V. de

Leister

Température résistance trop élevée

Minima de tension Tension de secteur < 20 % de

Température de l’appareil trop élevée

Résistance défectueuse Remplacer la résistance (p.14)

Entrée d'air bloquée Contrôler l'entrée d'air

Filtre en acier inoxydable bloquée

Sortie d'air bloquée Contrôler la sortie d'air

Mauvaise buse montée Changer la buse

Mauvaise déﬁnition de buse Contrôler la déﬁnition de buse

la tension nominale Appareil défectueux Contacter le service S.A.V. de

Température ambiante plus importante que spéciﬁé

Température de l'entrée d'air plus importante que spéciﬁé

Entrée d'air bloquée Contrôler l'entrée d'air

Nettoyer le ﬁltre en acier inoxydable

(p.15) Contrôler la tension de secteur

Leister Réduire la température ambi-

ante Réduire la température de

l'entrée d'air

Filtre en acier inoxydable bloquée Nettoyer le ﬁltre en acier inoxydable

Sortie d'air bloquée Contrôler la sortie d'air

Mauvaise buse montée Changer la buse

Mauvaise déﬁnition de buse Contrôler la déﬁnition de buse

Contacter le service S.A.V. de Leister

(p.15)

Page 62

Formation

• Leister Technologies AG et ses SAV compétents proposent des cours et des formations gratuits.

• Informations à l’adresse www.leister.com.

Dessins 3D

• Les dessins 3D sont disponibles auprès de votre point service ou sur www.leister.com

Accessoires

• N’utiliser que des accessoires Leister.

• Leister propose un grand assortiment d’accessoires, comme – Régulateur de température – Buses – Réﬂecteurs – Potentiomètre externe

– Filtre

• Pour les accessoires,voir www.leister.com

Maintenance et réparation

• Les réparations doivent être réalisées exclusivement par les SAV Leister compétents. Ils garantissent un service de réparation approprié et fiable, dans les délais prévus, avec des pièces détachées d’origine, conformément aux schémas de câblage et aux listes des pièces de rechange.

Garantie légale

• Pour cet appareil, une garantie selon les législations/règlementations locales en vigueur est toujours valable à partir de la date de l’achat (justiﬁcatif par facture ou bordereau de livraison). Une livraison de remplacement ou une réparation est assurée en cas de dommages sur l’appareil. Les éléments de chauage ne sont pas couverts par cette garantie.

• Toute autre prétention est exclue sauf disposition légale contraire.

• Tout endommagement du à l’usure naturelle, à une surcharge de l’appareil ou à un maniement contraire aux prescriptions est exclu de la garantie

• La garantie ne s’applique pas aux appareils ayant subi des modiﬁcations apportées par l’acheteur ou l’utilisateur.

Page 63

Instrucciones de servicio

Lea detenidamente las instrucciones de servicio antes de la puesta en marcha y consérvelas para futuras consultas.

Soplador de aire caliente MISTRAL PREMIUM; SYSTEM

Aplicación

El soplador de aire caliente MISTRAL es adecuado para el montaje en máquinas, instalaciones o equipos.

Entre sus principales aplicaciones se encuentran el secado y el calentamiento, el derretimiento, el acelerado y la solubilización, el esterilizado, el pulido, el abrillantamiento, el activado y la disolución, el deslaminado y el fundido, la contracción, la retirada.

Advertencia

Peligro de muerte al abrir el equipo, ya que quedan al descubierto los compo-

nentes y conexiones conductores de tensión. Antes de abrir el equipo debe desconectarlo de la red en todos los polos.

Peligro de incendio y explosión en caso de uso inapropiado de dispositivos de aire caliente, especialmente en las inmediaciones de materiales inﬂamables y gases explosivos.

Peligro de quemaduras. No toque el conducto del elemento de calefacción ni la tobera si están calientes. Deje que el equipo se enfríe. No apunte a personas ni a animales con el chorro de aire caliente.

Precaución

La tensión nominal indicada en el equipo debe coincidir con la tensión de red.

EN 61000-3-11; Z empresa de suministro eléctrico.

El dispositivo debe operarse con supervisión. El calor puede alcanzar materiales inﬂamables que se encuentren fuera del campo visual. El equipo solo lo puede manejar personal especializado formado o personas que estén bajo su supervisión. Los niños no están autorizados a emplear el equipo bajo ningún concepto.

Proteja el equipo de la humedad.

= 0,180 Ω + j 0,113 Ω. En caso necesario, consulte a su

máx.

Page 64

Eliminación

Las equipos eléctricos, los accesorios y los embalajes deben reciclarse y reutilizarse de forma adecuada para proteger el medio ambiente. Por favor, tenga en cuenta las regulaciones nacionales y locales al desechar nuestros productos. Para los países de la UE: No desechar jamás equipos eléctricos en la basura doméstica.

Datos técnicos MISTRAL

MISTRAL 2, 4, 6 PREMIUM Tensión V~ 230 120 120 230 230 230 Potencia W 3400 2400 2400 2300 3400 4500 Corriente A 15 20 20 10 15 20 Frecuencia Hz 50/60

Temperatura máx. de salida de aire, abierta °C

Temperatura máxima de entrada de aire ºC 60

Temperatura ambiente máx. °C 65 Flujo de aire máx. (20 °C ambiente) l/min. 350 300 350 300 350 400 Presión estática máx. kPa 3,5 3,5 2,5 2,5 2,5 3,0 Nivel de emisiones L Peso kg 1,4 1,4 1,4 1,2 1,4 1,5 Interfaz (no libre de potencial) Potenciómetro externo para la capacidad de calefacción Dimensiones (Size) Página 3 Marca de conformidad Señal de seguridad Clase de protección II

(dB) 65

2 4 6 6 6 6

520 490 430 500 510 650

Page 65

MISTRAL 6 SYSTEM 6 Tensión V~ 100 120 200 230 230 230 Potencia W 1500 2400 3000 2300 3400 4500 Corriente A 15 20 15 10 15 20 Frecuencia Hz 50/60 Temperatura máx. de salida de aire,

abierta °C 650 Temperatura máxima de entrada

de aire ºC 60 Temperatura ambiente máx. °C 65 Flujo de aire mín.

(valor nominal de aire 1 %) l/min.

100

Flujo de aire máx. (valor nominal de aire 100 %) l/min.

300

350

300

350

400

Presión estática máx. kPa 3,5 3,5 3,5 3,5 3,5 3,5 Nivel de emisiones L

(dB) 65

Peso kg 1,2 1,4 1,4 1,2 1,4 1,5 Interfaz (libre de potencial) De 4 a 20 mA y de 0 a 10 V para capacidad de

calefacción y ﬂujo de aire de la salida de alarma

Dimensiones (Size) Página 3 Marca de conformidad Señal de seguridad Clase de protección II

Sujeto a modiﬁcaciones técnicas

Page 66

Datos técnicos acerca del funcionamiento del equipo

MISTRAL PREMIUM SYSTEM

Electrónica de potencia integrada • • Protección ante el sobrecalentamiento del equipo y el elemento de calefacción • • Conmutador de codiﬁcación integrado para potenciómetro (interno/externo) • Regulación continua de la capacidad de calefacción a través de potenciómetro • Capacidad de calefacción separada cambiable para función Cool Down • Pantalla para la indicación de los valores teóricos o reales (°C o °F) • Temperatura y ﬂujo de aire ajustables de forma continua mediante e-Drive • Sonda de temperatura integrada • Salida de alarma (contacto de relé) • Función Cool Down automática • Limitación ajustable de temperatura • Oset ajustable de temperatura • Interfaz de control remoto para especiﬁcaciones de temperatura o de potencia • Interfaz de control remoto para especiﬁcaciones de ﬂujo de aire •

Adaptación en 3etapas del parámetro de regulación (tobera abierta, mediana y pequeña)

•

Datos técnicos Interfaz

PREMIUM

SYSTEM General

Externo Potenciómetro

Entradas de tensión

Entradas de corriente

Salida de alarma (contacto de relé)

Aislamiento No libre de potencial Resistencia 10 –100 kΩ

Aislamiento IEC/EN 60747-5-2 CA 1414 Vpeak Protección contra inversiones de polaridad Corrección de punto cero

Tensión 0 –10V

Tensión máx. de entrada CC 12 V Resistencia de entrada nominal 33,7 kΩ

Corriente 4 –20 mA (tecnología de 2 conductores)

Corriente máx. de entrada CC 22 mA Resistencia de entrada nominal 159 Ω Tensiones máximas CA 250V, CC 30V Corrientes máximas CA 3 A, CC 3 A Resistencia máxima de contacto 100 mΩ con CC 24 V/1A Tipo de contacto SPST-NO Contacto de aislamiento para bobina CA 4000 V 1 min. Contacto de aislamiento para contacto CA 1000 V 1 min.

CC 0…10 V (Rippel < 0,07 V con 5 °C resolución)

(Rippel < 0,4 V con 5 % resolución)

CC 4…20 mA (Rippel < 0,1 mA con 5 °C resolución) (Rippel < 0,7 mA con 5 % resolución)

Page 67

Versiones

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Motor sin escobillas • • Motor de escobillas con cambio

de carbones Motor de escobillas •

•

Datos técnicos Funciones

PREMIUM int. o ext.

Potenciómetro

SYSTEM e-Drive o interfaz Temperatura (closed Loop) Especiﬁcaciones de temperatura OFF,

Capacidad de calefacción Especiﬁcaciones de capacidad

0…100 % / OFF

50…650 °C; 5 °C resolución

Temperatura (open Loop) Especiﬁcaciones de temperatura OFF,

5…100 %; 5

Flujo de aire Especiﬁcaciones de ﬂujo de aire 1,

5…100 %; 5

% resolución

MISTRAL SYSTEM Diagrama de temperatura/ﬂujo de aire

700

650

600

550

500

450

400

Temperatura ºC

350

300

2300 W

2400 W 1500 W

3400 W

3000 W

2400 W 2400 W

4500 W

250

200

100 150 200 250 300 350 400 450

Flujo de aire l/min

Page 68

MISTRAL SYSTEM Interfaz/sistema de mando

Entrada 0 – 10 V Entrada 4 – 20 mA

Capacidad de calefacción

GND 0 - 10 V

Flujo de aire

GND 0 - 10 V

Contacto de alarma

COM NO

Capacidad de calefacción

+ 4 - 20 mA – 4 - 20 mA

Flujo de aire

+ 4 - 20 mA – 4 - 20 mA

Contacto de alarma

COM NO

Potencia f (tensión de mando)

0 90 80 70 60 50 40 30 20 10

Capacidad de calefacción [%]

Tensión [V]

100

90 80 70 60 50 40 30 20 10

Flujo de aire [%]

Potencia f (corriente de mando)

0 90 80 70 60 50 40 30 20 10

Capacidad de calefacción [%]

Corriente [mA]

ATENCIÓN: En caso de que se utilice como unidad incorporada, en la conexión debe haber un dispositivo para la desco-

nexión de todos los polos de la red con una distancia entre los contactos de 3 mm como mínimo.

Descripción del equipo MISTRAL PREMIUM; SYSTEM

MISTRAL PREMIUM; SYSTEM

3 (4ud.)

1 (4ud.)

1 Lengüetas de montaje 2 Tapa de la caja de empalme 3 Tornillos para caja de empalme 4 Conducto del elemento de calefacción 5 Cable tipo racor para la conexión de red 6 Cable tipo racor para interfaz 7 Brida de entrada del aire con rosca interior G 1“ 8 Conexión ø 38 para

manguera de aire o ﬁltro de acero inoxidable

9 Caja de empalme 13 Tornillos de ﬁjación

MISTRAL PREMIUM 10 Potenciómetro para el ajuste de la capacidad

de calefacción

MISTRAL SYSTEM 11 e-Drive para ajuste de temperatura/ﬂujo de aire

12 Pantalla

100

90 80 70 60 50 40 30 20 10

Flujo de aire [%]

Page 69

Preparación del equipo MISTRAL PREMIUM; SYSTEM

• Retirar MISTRAL del embalaje.

• Abrir la tapa de la caja de empalme (2) aﬂojando los

• Aﬂojar el cable tipo racor para la conexión de red (5) .

• Si fuera necesario, soltar el cable tipo racor para la interfaz (6).

tornillos (3).

Montaje

• La instalación del equipo únicamente se autoriza a personal especializado con la debida formación.

• La temperatura ambiente no debe ser superior a 65 °C

• Dicha instalación deberá garantizar que: – la alimentación únicamente se produzca con aire frío. – no se produzca ninguna retención (ni estancamiento térmico). – el equipo no se someta al chorro de aire caliente de otro equipo.

• Protección de MISTRAL a prueba de vibraciones mecánicas y sacudidas.

• Fijación de MISTRAL con cuatro tornillos ØM4 a las lengüetas de montaje(1).

• Evitar el posicionamiento vertical del equipo. Si no se puede evitar el posicionamiento vertical, asegurar el enfri-

amiento del equipo. Peligro de sobrecalentamiento.

• Ver las dimensiones de instalación en la página3 (Size)

• En caso de un alto contenido de polvo en el aire, utilice un ﬁltro de acero inoxidable de Leister (consulte

sorios) y colóquelo sobre la Conexión ø 38 para manguera de aire o ﬁltro de acero inoxidable (8)

• En el caso de partículas especialmente problemáticas (de metal, conductoras de electricidad o húmedas) deberán utilizarse ﬁltros especiales para evitar cortocircuitos en el aparato.

Acce-

Atención: Poner el equipo en marcha únicamente con el suministro de aire conectado.

Conexión

• Únicamente se autoriza la conexión de MISTRAL a personal especializado.

• El cable de alimentación principal deberá constar de un dispositivo adecuado para la desconexión de todos los polos de la red.

• Deberá garantizarse que los cables de conexión no entren en contacto con el conducto de la resistencia ni se expongan al chorro de aire caliente.

• El equipo deberá conectarse conforme al esquema de conexión y a la colocación de los terminales referidos en las páginas 4, 5, 6 (Wiring Diagram) de las instrucciones de uso:

– Efectuar el cableado de la caja de empalme(9) .

• ATENCIÓN: Revisar la conﬁguración del conmutador de codiﬁcación de MISTRAL PREMIUM (ver "Wiring Diagram" en la página 4 o 5).

• Tender el cable tipo racor para la alimentación principal (5) y el cable tipo racor para la interfaz (6) .

• Montar la tapa de la caja de empalme (2) con los tornillos (3).

• Conectar MISTRAL a la red eléctrica.

• Si fuera necesario, deslizar la tobera o el reﬂector correspondiente sobre el conducto de

del elemento de calefacción (4).

• Debe tenerse en cuenta que el ﬂujo de aire caliente no se vea obstaculizado, ya que, de lo contrario, el equipo podría sufrir daños debido a un estancamiento del calor (riesgo de incendio).

• Conectar la red.

• Regular la capacidad de calefacción de MISTRAL PREMIUM deseada con el potenciómetro (10).

• Llevar MISTRAL PREMIUM al nivel 0 con el potenciómetro (10) y dejar que se enfríe.

• Dejar enfriar el MISTRAL SYSTEM tras el funcionamiento de la calefacción.

Cambio de la tobera/el reﬂector

Peligro de quemaduras. No toque el conducto del elemento de calefacción ni la tobera si están calientes.

Antes de cambiar la tobera o el reﬂector, dejar enfriar el equipo. Antes de abrir la carcasa externa del potenciómetro debe desconectar el equipo de la red en todos los polos.

Page 70

Descripción de la pantalla MISTRAL SYSTEM

Símbolos Símbolos

Elemento de calefacción averiado Protección del equipo activada

(Sobrecalentamiento del elemento de calefacción/protección del equipo)

Subtensión Standby

Aumentar la temperatura Reducir la temperatura

Soplador activado

Cuadro de valor para la representación de los valores teóricos y reales. Se trata de un indicador de cuatro segmentos sin punto decimal

El diagrama de barras representa las revoluciones del soplador en 5etapas. Al mismo tiempo, aparece la indicación en % (1 P–100 P)

Ponerse en contacto con el servicio técnico de Leister

Procedimiento de enfriamiento

Campo del indicador para la representación de unidades o información para el menú de servicio

Revoluciones del soplador 100% máx.

Revoluciones del soplador 1% máx.

Cambio del elemento de calefacción

El cambio del elemento de calefacción solo puede realizarlo personal especializado formado o personas que estén bajo su supervisión.

Dejar enfriar el equipo. El sistema MISTRAL se desconecta automáticamente.

Desconectar el equipo de la red eléctrica.

Retirar los cuatro tornillos de ﬁjación (13).

Retirar el conducto del elemento de calefacción (4), el Mica Tube, la junta y el elemento de calefacción.

Sacar el elemento de calefacción del embalaje.

Colocar el elemento de calefacción, la junta, el Mica Tube y el conducto del elemento de calefacción (4).

Montar el tubo de elemento de calefacción (4) con cuatro tornillos de ﬁjación (13).

Conectar el equipo a la red eléctrica. La tensión nominal indicada en el equipo debe coincidir con la

tensión de red.

2 3 4

5 6 7 8

Page 71

Función Protección de elemento de calefacción y del equipo

Si se sobrecalienta el elemento de calefacción o el equipo (temperatura de la salida de aire muy elevada o retención de calor), se interrumpe el aporte de potencia al elemento de calefacción. En el MISTRAL SYSTEM se abre al mismo tiempo el contacto de alarma del relé de alarma. Si se quema la protección del elemento de calefacción o la protección del equipo, deben tenerse en cuenta los siguientes pasos para el reinicio del equipo por motivos de seguridad.

PREMIUM SYSTEM A Desconectar la capacidad de cale-

facción (poner el potenciómetro (10) a 0)

B Dejar enfriar el equipo

D Comprobar el oriﬁcio de entrada/salida de aire y limpiarlo si fuese necesario.

A Dejar enfriar el equipo B Desconectar el equipo de la red C Volver a conectar el equipo a la red eléctrica transcurridos 10 s.

Deﬁnición de tobera oriﬁcio de salida de aire

MISTRAL SYSTEM (conducto del elemento de calefacción∅ 36,5 mm)

Ajuste de tobera Tipo de tobera N.º art.

Load 0 - - 380

Load 1

Tobera de ranura ancha

108.078 400

Oriﬁcio de salida

de aire (mm²)

Load 2

Tobera de ranura ancha

107,261 280

Deﬁnición de tobera oriﬁcio de salida de aire

MISTRAL SYSTEM (conducto del elemento de calefacción∅ 50 mm)

Ajuste de tobera Tipo de tobera N.º art.

Load 0 - - 706

Load 1

Load 2

Tobera de ranura ancha

105,961 540

106,057 400

Oriﬁcio de salida

de aire (mm²)

Page 72

Manejo de MISTRAL SYSTEM

Conectar la red Modo standby

e-Drive

pulsar durante 3segundos

Aumentar la temperatura Girar el e-Drive hacia la derecha

La ﬂecha parpadea hasta que se alcanza la temperatura

Pulsar una vez el e-Drive brevemente

Aumentar el ﬂujo de aire en %

Girar el e-Drive hacia la derecha

El diagrama de barras parpadea mientras se ajusta el valor y retrocede automáticamente a la indicación de

temperatura.

Se registran los últimos valores ajustados.

Reducir la temperatura

Girar el e-Drive hacia la izquierda

Reducir el ﬂujo de aire en %

Girar el e-Drive hacia la izquierda

Modo de funcionamiento

COOL DOWN

(enfriamiento)

Pulsar el e-Drive durante 5segundos

El equipo se desconecta automáticamente tras el

proceso de enfriamiento.

Pulsar el e-Drive una vez durante 5 segundos y

una vez durante más de 2 segundos

El equipo se desconecta sin proceso de enfria-

miento.

Page 73

Conﬁguración del menú setup MISTRAL SYSTEM

e-Drive Función e-Drive Función

pulsar una vez brevemente = activación

pulsar durante 3segundos = conﬁrmación

Indicación:

Si el e-Drive se pulsa brevemente una vez sin conﬁrmación, los valores no se registran.

Conectar la red

Modo standby Modo de funcionamiento

3segundos

Unidad de temperatura

unavez

brevemente

Menú setup

girar hacia la derecha

girar hacia la izquierda

Pulsar 2segundos y, al mismo

tiempo, girar lentamente 1/4 de vuelta hacia la derecha

3segundos

Limitación de temperatura 45°C – 650°C

unavez

brevemente

Especiﬁcación de la interfaz de calefacción

unavez brevemente

Aumento de la temperatura girar a la derecha Reducción de la temperatura girar a la izquierda

de 0 a 10V Potenciómetro de 4 a 20mA

Página siguiente

3segundos

Page 74

Conﬁguración del menú setup MISTRAL SYSTEM

Especiﬁcación de la interfaz del soplador

unavez

brevemente

Potenciómetro

Controlado o regulado

unavez

brevemente

Cloosed Loop Open Loop

Ajuste de tobera (ver tabla)

unavez

brevemente

Tobera mediana Tobera pequeñaSin tobera

Oset de temperatura ajustable +40°C/-40°C

unavez

brevemente

hacia la derecha

de 0 a 10V de 4 a 20mA

hacia la

+40°C -40°C

izquierda

3segundos

unavez brevemente

Indicación descripción

Temperatura en grados Celsius

Temperatura en grados Fahrenheit Calefacción e-Drive (potenciómetro) Especiﬁcación de la interfaz de calefacción de 0 a 10V Especiﬁcación de la interfaz de calefacción de

4 a 20mA

Soplador e-Drive (potenciómetro) Especiﬁcación de la interfaz del soplador de

0 a 10V

Se registran los ajustes. Vuelve al modo de funcionamiento

Indicación descripción

Especiﬁcación de la interfaz del soplador de

4 a 20mA

Closed Loop regulado Open Loop controlado

Parámetro de regulación sin tobera Parámetro de regulación de tobera mediana Parámetro de regulación de tobera pequeña Ajuste de temperatura oset +/-40 °C Guardar

Page 75

Mensajes de error

Indicación Denominación Causa del error Corrección del error

Elemento térmico Conexión del elemento térmico Controlar la conexión del

elemento térmico

Elemento térmico defectuoso Ponerse en contacto con el

servicio técnico de Leister

Temperatura de la resistencia demasiado elevada

Subtensión Tensión de red < 20 % de la

Temperatura del equipo demasiado elevada

Resistencia averiada Sustituir resistencia (p. 14)

Entrada de aire bloqueada Comprobar entrada de aire

Filtro de acero inoxidable bloqueado

Salida de aire bloqueada Comprobar salida de aire

Tobera incorrecta montada Cambiar tobera

Deﬁnición de tobera incorrecta Comprobar deﬁnición de tobera

tensión nominal Equipo defectuoso Ponerse en contacto con el

Temperatura ambiente superior a lo especiﬁcado

Temperatura de entrada de aire superior a lo especiﬁcado

Entrada de aire bloqueada Comprobar entrada de aire

Limpiar ﬁltro de acero inoxidable

(p. 15) Comprobar tensión de red

servicio técnico de Leister Reducir temperatura ambiente

Reducir temperatura de entrada de aire

Filtro de acero inoxidable bloqueado

Salida de aire bloqueada Comprobar salida de aire

Tobera incorrecta montada Cambiar tobera

Deﬁnición de tobera incorrecta Comprobar deﬁnición de tobera

Ponerse en contacto con el servicio técnico de Leister

Limpiar ﬁltro de acero inoxidable

(p. 15)

Page 76

Formación

• Leister Technologies AG y sus sucursales de servicio autorizadas ofrecen de forma gratuita cursos y formación sobre soldadura. Encontrará información en www.leister.com.

Diseños en 3D

•

Podrá solicitar los esquemas en 3D al punto de servicio o encontrarlos en www.leister.com.

Accesorios

• Únicamente se podrán emplear accesorios de Leister.

• Leister ofrece un gran variedad de accesorios, p.ej. – Reguladores de temperatura – Toberas – Reﬂectores – Potenciómetro externo

– Filtro

• Accesorios en www.leister.com

Servicio y reparaciones

• Las reparaciones se realizarán únicamente en puntos de servicio técnico autorizados por Leister. Éstos garantizan un servicio de reparación fiable y especializado en un plazo adecuado con piezas de repuesto originales conforme a los planos de conexiones y las listas de piezas de repuesto.

Garantía

• Para este aparato concedemos una garantía a partir de la fecha de compra (comprobación mediante factura o albarán de entrega) según las disposiciones legales específicas de cada país. Los daños que se produzcan se eliminarán mediante reparación o envío de sustitución. Los elementos calentadores no se incluyen en esta garantía.

• Quedan excluidas las reclamaciones de otro tipo, salvo aquellas que la ley prescriba.

• No quedan cubiertos por la garantía los daños ocasionados por desgaste natural, sobrecarga o manejo inadecuado.

• Asimismo se declina cualquier reclamación para aquellos aparatos que hayan sido transformados o alterados respecto a su estado original de suministro.

Page 77

Manual de instruções

Antes da colocação em funcionamento, leia atentamente o manual de instruções e guarde-o para futuras consultas.

Ventilador de ar quente MISTRAL PREMIUM; SYSTEM

Utilização

O ventilador de ar quente MISTRAL é adequado para montagem em máquinas, instalações ou equipamentos.

Suas principais utilizações são, por exemplo, secagem e aquecimento, descongelamento, aceleração e desintegração, esterilização, alisamento, polimento, ativação e dissolução, separação e fusão, contração, remoção.

Aviso

Perigo de vida ao abrir o equipamento, caso os componentes e as conexões sob

tensão ﬁquem expostos. Antes de abrir o equipamento, todos os polos deste devem ser desconectados da rede.

Cuidado

Perigo de incêndio e explosão em caso de uso incorreto de equipamentos de

ar quente, particularmente nas proximidades de materiais inﬂamáveis e gases explosivos.

Perigo de queimadura! Não tocar no tubo do elemento de aquecimento e no bico se eles estiverem quentes. Deixar o aparelho resfriar. Não direcionar o jato de ar quente para pessoas ou animais.

Tensão nominal, que está especiﬁcada no aparelho, deve coincidir com a tensão da rede. EN 61000-3-11; Z concessionária de energia elétrica.

O aparelho deve ser operado sob supervisão. O calor pode atingir materiais inﬂamáveis que estão fora do alcance visual. O aparelho deve ser utilizado somente por proﬁssionais treinados ou sob supervisão deles. A utilização por crianças é totalmente proibida.

Proteger o aparelho contra chuva e umidade.

= 0,180 Ω + j 0,113 Ω. Se necessário, consultar a

máx

Page 78

Descarte

Equipamentos elétricos, acessórios e embalagens devem ser conduzidos para uma reciclagem compatível com o ambiente. Por favor, observe os regulamentos nacionais e locais ao eliminar os nossos produtos. Para os países da UE: Não jogue equipamentos elétricos no lixo doméstico.

Dados técnicos MISTRAL

MISTRAL 2, 4, 6 PREMIUM Tensão V~ 230 120 120 230 230 230 Potência W 3400 2400 2400 2300 3400 4500 Corrente A 15 20 20 10 15 20 Frequência Hz 50 / 60 Temperatura máx. da saída de ar,

à discrição °C 520 490 430 500 510 650 Temperatura máx. de entrada do ar °C 60 Temperatura ambiente máx. °C 65 Volume máx. de ar (ambiente 20 °C) l/min 350 300 350 300 350 400 Pressão estática máx. kPa 3,5 3,5 2,5 2,5 2,5 3,0 Nível de emissões L Peso kg 1,4 1,4 1,4 1,2 1,4 1,5 Interface (não sem potencial) Potenciômetro externo para potência de aquecimento Dimensões (tamanho) Página 3 Marca de conformidade Marca de segurança Classe de proteção II

(dB) 65

2 4 6 6 6 6

Page 79

MISTRAL 6 SYSTEM 6 Tensão V~ 100 120 200 230 230 230 Potência W 1500 2400 3000 2300 3400 4500 Corrente A 15 20 15 10 15 20 Frequência Hz 50 / 60 Temperatura máx. da saída de ar,

à discrição °C 650 Temperatura máx. de entrada do ar °C 60 Temperatura ambiente máx. °C 65 Volume mín. de ar

(valor nominal do ar 1%) l/min

100

Volume máx. de ar (valor nominal do ar 100%) l/min

300

350

300

350

400

Pressão estática máx. kPa 3,5 3,5 3,5 3,5 3,5 3,5 Nível de emissões L

(dB) 65

Peso kg 1,2 1,4 1,4 1,2 1,4 1,5 Interface (sem potencial) 4-20mA e 0-10V para saída de alarme de potência de

aquecimento e volume de ar

Dimensões (tamanho) Página 3 Marca de conformidade Marca de segurança Classe de proteção II

Sujeito a alterações técnicas

Page 80

Dados técnicos Funcionamento do aparelho

MISTRAL PREMIUM SYSTEM

Eletrônica de potência integrada • • Proteção contra superaquecimento do elemento de aquecimento e do aparelho • • Interruptor de codiﬁcação integrado para potenciômetro (interno / externo) • Potência de aquecimento com potenciômetro continuamente ajustável • Potência de aquecimento comutável separadamente para função Cool Down • Display para exibição dos valores nominais ou reais (°C ou °F) • Temperatura e ﬂuxo de ar com e-drive continuamente ajustável • Sonda de temperatura integrada • Saída de alarme (contato de relé) • Função Cool Down automática • Limite ajustável de temperatura • Deslocamento ajustável de temperatura • Interface de controle remoto para especiﬁcação de temperatura ou de potência • Interface de controle remoto para especiﬁcação de volume de ar • Ajuste dos parâmetros de regulagem em 3 níveis (bico aberto, médio e pequeno) •

Dados técnicos Interface

PREMIUM Potenciômetro

externo

SYSTEM Geral

Entradas de tensão

Entradas de corrente

Saída de alarme (contato de relé)

Isolamento Não sem potencial Resistência 10 –100 kOhm

Isolamento IEC/EN 60747-5-2 CA 1414 Vpico Proteção contra inversão de polaridade Correção do ponto zero

Tensão 0 –10 V

Tensão máx. de entrada CC 12 V

Resistência nominal de entrada 33,7 kOhm

Corrente 4 –20 mA (tecnologia de 2 condutores)

Corrente máx. de entrada CC 22 mA Resistência nominal de entrada 159 Ohm Tensões máx. CA 250 V, CC 30 V Correntes máx. CA 3 A, CC 3 A Resistência máx. de contato 100 mOhm em CC 24 V / 1 A Tipo de contato Um polo, uma posição - NA Isolamento contato para bobina CA 4000 V 1 min Isolamento contato para contato CA 1000 V 1 min

CC 0…10 V (ondulação < 0,07 V com resolução de 5 °C)

(ondulação < 0,4 V com resolução de 5%)

CC 4…20 mA (ondulação < 0,1 mA com resolução de 5 °C) (ondulação < 0,7 mA com resolução de 5%)

Page 81

Modelos

MISTRAL 2 PREMIUM 4 PREMIUM 6 PREMIUM 6 SYSTEM Motor sem escovas • • Motor com escovas com troca de carvão • Motor com escovas •

Dados técnicos Funções

PREMIUM Potenciômetro int.

ou ext.

SYSTEM e-drive ou interface Temperatura (circuito fechado) Especiﬁcação de temperatura DES-

Potência de aquecimento Especiﬁcação de potência 0…100%

/ DESLIGADO

LIGADO, 50…650 °C; resolução de 5 °C

Temperatura (circuito aberto) Especiﬁcação de potência

DESLIGADO, 5…100%; resolução de 5%

Volume de ar Especiﬁcação de volume de ar 1,

5…100%; resolução de 5%

MISTRAL SYSTEM Diagrama temperatura / volume de ar

700

650

600

550

500

450

400

Temperatura °C

350

300

2300 W

2400 W 1500 W

3400 W

3000 W

2400 W 2400 W

4500 W

250

200

100 150 200 250 300 350 400 450

Volume de ar l/min

Page 82

MISTRAL SYSTEM Interface / controle

Entrada 0 – 10 V Entrada 4 – 20 mA

Potência de aquecimento

GND 0 - 10 V

Volume de ar

GND 0 - 10 V

Contato de alarme

COM NA

Potência de aquecimento

+ 4 - 20 mA – 4 - 20 mA

Volume de ar

+ 4 - 20 mA – 4 - 20 mA

Contato de alarme

COM NA

Rendimento f (tensão de controle)

0 90 80 70 60 50 40 30 20 10

Potência de aquecimento [%]

Tensão [V]

100

90 80 70 60 50 40 30 20 10

Volume de ar [%]

Rendimento f (corrente de controle)

0 90 80 70 60 50 40 30 20 10

Potência de aquecimento [%]

Corrente [mA]

ATENÇÃO: Em caso de utilização como aparelho de incorporação, na conexão à rede deve haver um dispositivo adequado

para a desconexão de todos os polos da rede elétrica com uma distância de contato de no mínimo 3 mm.

Descrição do aparelho MISTRAL PREMIUM; SYSTEM

MISTRAL PREMIUM; SYSTEM

3 (4 ×)

1 (4 ×)

1 Abas de montagem 2 Tampa da caixa de conexões 3 Parafusos para caixa de conexões 4 Tubo do elemento de aquecimento 5 União roscada do cabo para conexão à rede 6 União roscada do cabo para interface 7 Flange de entrada de ar com rosca interna G 1" 8 Conexão ø 38 para

tubo de ar ou ﬁltro de aço inoxidável

9 Caixa de conexões 13 Parafusos de ﬁxação

MISTRAL PREMIUM 10 Potenciômetro para ajuste da potência

de aquecimento

MISTRAL SYSTEM 11 e-drive para ajuste de temperatura/ar

12 Display

100

90 80 70 60 50 40 30 20 10

Volume de ar [%]

Page 83

Preparação do MISTRAL PREMIUM; SYSTEM

• Retirar o MISTRAL da embalagem.

• Soltando os parafusos (3), abrir a tampa da caixa de conexões (2).

• Soltar a união roscada do cabo para conexão à rede (5).

• Se necessário, soltar a união roscada do cabo para interface (6).

Montagem

• O aparelho deve ser instalado somente por proﬁssionais treinados.

• A temperatura ambiente não pode ser superior a 65 °C

• A montagem deve garantir que – seja fornecido apenas ar frio. – não seja gerado nenhum contraﬂuxo (quente). – nenhum jato de ar quente de outro equipamento passe através do aparelho.

• Proteger o MISTRAL contra vibrações e choques mecânicos.

• Fixar o MISTRAL com quatro parafusos Ø M4 nas abas de montagem (1).

• Evitar o posicionamento vertical do aparelho. Se for obrigatória uma posição vertical, garantir o resfriamento do aparelho

– perigo de sobreaquecimento.

• Dimensões de montagem, ver página 3 (tamanho)

•

Em caso de ar com partículas de pó utilizar o ﬁltro em aço inoxidável da Leister (ver acessórios) e deslocar para cima do conexão ø 38 para tubo de ar ou ﬁltro de aço inoxidável (8).

• Em caso de poeiras críticas (p.ex. poeiras metálicas, condutoras de electricidade ou húmidas) têm de ser usados

ﬁltros especiais para evitar curto-circuitos no aparelho.

Atenção: Operar o aparelho sempre com alimentação de ar!

Conexão

• O MISTRAL deve ser conectado por pessoal qualiﬁcado.

• Na conexão à rede, deve haver um dispositivo adequado para a desconexão de todos os polos da rede elétrica!

• Deve-se assegurar de que os cabos de conexão não toquem no tubo do elemento de aquecimento e não estejam expostos ao jato de ar quente.

• O aparelho deve ser conectado de acordo com o esquema de conexões e a disposição dos bornes nas páginas 4, 5, 6 (circuito elétrico) do manual de instruções:

– Executar a ﬁação na caixa de conexões (9).

• ATENÇÃO: No MISTRAL PREMIUM, veriﬁcar as conﬁgurações do interruptor de codiﬁcação (ver circuito elétrico na página 4 ou 5).

• Apertar a união roscada do cabo para conexão à rede (5) e união roscada do cabo para interface (6).

• Montar a tampa da caixa de conexões (2) com os parafusos (3).

• Conectar o MISTRAL à rede elétrica.

• Segundo as necessidades, empurrar o bico correspondente ou reﬂetor sobre o tubo do

elemento de aquecimento (4).

• É necessário assegurar para que o ar quente possa ﬂuir livremente, caso contrário o aparelho pode ser daniﬁcado devido ao contraﬂuxo quente (perigo de fogo!).

• Ligar a rede elétrica.

• Ajustar a potência desejada de aquecimento do MISTRAL PREMIUM com o potenciômetro (10).

• Ajustar o MISTRAL PREMIUM com o potenciômetro (10) para o nível 0 e, assim, deixá-lo resfriar.

• Após a operação de aquecimento, deixar o MISTRAL SYSTEM resfriar.

Substituição de bico / reﬂetor

Perigo de queimadura! Não tocar no tubo do elemento de aquecimento e no bico se eles estiverem quentes.

Ao substituir o bico ou o reﬂetor, deixar o aparelho resfriar antes. Antes de abrir a caixa externa do potenciômetro, todos os polos do aparelho devem ser desconectados da rede elétrica.

Page 84

Descrição do display do MISTRAL SYSTEM

Símbolos Símbolos

Elemento de aquecimento com defeito

Proteção do aparelho ativada (superaquecimento do elemento de aquecimento/da proteção do aparelho)

Subtensão Stand-by

Aumentar temperatura Reduzir temperatura

Ventilador ativo

Campo de valores para representação dos valores nominais e reais. Trata-se de um display de segmentos de 4 dígitos sem ponto decimal

O gráﬁco de barras simboliza a velocidade de rotação do ventilador em 5 níveis. Ao mesmo tempo aparece a exibição em % (1 P–100 P)

Entrar em contato com o serviço de assistência Leister

Processo de resfriamento

Campo do indicador para representação de unidades ou informações para o menu de serviço

Velocidade de rotação do ventilador 100% máx.

Velocidade de rotação do ventilador 1% mín.

Substituição do elemento de aquecimento

A substituição do elemento de aquecimento pode ser realizado somente por proﬁssionais treinados sob supervisão deles.

Deixar o aparelho resfriar. MISTRAL System desliga automaticamente.

Desconectar o aparelho da rede elétrica.

Retirar os quatro parafusos de ﬁxação (13).

Retirar o tubo do elemento de aquecimento (4), o tubo de mica, a vedação e o elemento de aquecimento.

Tirar o elemento de aquecimento da embalagem.

Empurrar o elemento de aquecimento, a vedação, o tubo de mica e o tubo do elemento de aquecimento (4).

Montar o tubo do elemento de aquecimento (4) com quatro parafusos de ﬁxação (13).

Conectar o aparelho à rede elétrica. A tensão nominal, que está especiﬁcada no aparelho, deve coincidir

com a tensão da rede.

2 3 4

5 6 7 8

Page 85

Função da proteção do elemento de aquecimento e do aparelho

Se o elemento de aquecimento ou o aparelho superaquecer (temperatura de entrada do ar muito elevada ou contraﬂuxo quente), a entrada de energia ao elemento de aquecimento é interrompida. No MISTRAL SYSTEM o contato de trabalho do relé de alarme é simultaneamente aberto. Se a proteção do elemento de aquecimento ou a proteção do aparelho atuar, por razões de segurança devem ser seguidas as seguintes etapas para o restabelecimento do aparelho.

PREMIUM SYSTEM A Desligar a potência de aquecimento

(ajustar o potenciômetro (10) para 0)

B Deixar o aparelho resfriar

D Veriﬁcar os orifícios de entrada e saída de ar e, se necessário, limpar.

A Deixar o aparelho resfriar B Desconectar o aparelho da rede elétrica C Reconectar o aparelho à rede elétrica após 10 segundos.

Deﬁnição de bico do orifício de saída de ar

MISTRAL SYSTEM (tubo do elemento de aquecimento ∅ 36,5 mm) Ajuste do bico Tipo de bico Nº artigo Orifício de saída de ar (mm²)

Load 0 - - 380 Load 1 Bico de fenda larga 108.078 400 Load 2 Bico de fenda larga 107.261 280

Deﬁnição de bico do orifício de saída de ar

MISTRAL SYSTEM (tubo do elemento de aquecimento ∅ 50 mm) Ajuste do bico Tipo de bico Nº artigo Orifício de saída de ar (mm²)

Load 0 - - 706 Load 1 Bico de fenda larga 105.961 540 Load 2 Bico de fenda larga 106.057 400

Page 86

Operação do MISTRAL SYSTEM

Ligar a rede elétrica Modo stand-by

e-drive

Pressionar por 3 segundos

Aumentar temperatura Girar e-drive para a direita

A seta pisca até a temperatura ser atingida

Pressionar e-drive brevemente uma vez

Aumentar o volume ar em %

Girar e-drive para a direita

O gráﬁco de barras pisca enquanto o valor é ajustado e alterna automaticamente de volta para a exibição da

temperatura.

Os últimos valores ajustados são armazenados.

Reduzir temperatura

Girar e-drive para a esquerda

Reduzir o volume de ar em %

Girar e-drive para a esquerda

Modo de operação

COOL DOWN

(resfriar)

Pressionar e-drive uma vez por 5 segundos

O aparelho se desliga automaticamente

após o processo de resfriamento

Pressionar e-drive uma vez por 5 segundos e

uma vez por > 2 segundos

O aparelho se desliga sem processo de

resfriamento

Page 87

Deﬁnição do menu de conﬁguração do MISTRAL SYSTEM

e-drive Função e-drive Função

pressionar brevemente uma vez = ativar

pressionar por 3 segundos = conﬁrmar

Observação:

Se o e-drive for pressionado brevemente uma vez sem conﬁrmar, os valores não serão armazenados.

Ligar a rede elétrica

Modo stand-by Modo de operação

3 segundos

Unidade de temperatura

brevemente uma vez

girar para a direita

girar para a esquerda

Menu de conﬁguração

Pressionar por 2 segundos e ao mesmo tempo girar 1/4 de volta lentamente para a direita

3 segundos

Limite de temperatura 45 °C – 650 °C

brevemente uma vez

Especiﬁcação da interface para aquecimento

brevemente uma vez

Aumentar temperatura girar para a direita Reduzir temperatura girar para a esquerda

0 – 10 Volt Potenciômetro 4 –20 mA

Próxima página

3 segundos

Page 88

Deﬁnição do menu de conﬁguração do MISTRAL SYSTEM

Especiﬁcação da interface do ventilador

brevemente uma vez

Potenciômetro

Controlado ou regulado

brevemente uma vez

Circuito fechado Circuito aberto

Ajuste do bico (ver tabela)

brevemente uma vez

Deslocamento de temperatura +40 °C / -40 °C ajustável

brevemente uma vez

para a direita

0 – 10 Volt 4 –20 mA

Bico médio Bico pequenoSem bico

+40 °C -40 °C

para a

esquerda

3 segundos

Exibição Descriç ão

Aquecimento e-drive (potenciômetro) Especiﬁcação da interface para aquecimento 0–10 V Especiﬁcação da interface para aquecimento 4–20 mA Ventilador e-drive (potenciômetro) Especiﬁcação da interface para ventilador 0–10 V

brevemente uma vez

Temperatura graus Celsius Temperatura graus Fahrenheit

Os ajustes são armazenados. Retorno ao modo de operação

Exibição Descriç ão

Especiﬁcação da interface para ventilador 4–20 mA Circuito fechado regulado Circuito aberto controlado

Parâmetro de regulagem sem bico Parâmetro de regulagem bico médio Parâmetro de regulagem bico pequeno Ajuste do deslocamento da temperatura + / -40 °C Salvar

Page 89

Mensagens de erro

Indicação Designação Causa do erro Solução do erro

Termoelemento Conexão do termoelemento Controlar a conexão do termo-

elemento

Termoelemento com defeito Entrar em contato com o ser-

viço de assistência Leister

Temperatura do elemento de aquecimento muito alta

Subtensão Tensão da rede < 20% da

Temperatura do aparelho muito alta

Elemento de aquecimento com defeito

Entrada de ar bloqueada Veriﬁcar entrada de ar

Filtro de aço inoxidável bloqueado Limpar ﬁltro de aço inoxidável

Saída de ar bloqueada Veriﬁcar saída de ar

Bico incorreto montado Substituir bico

Deﬁnição incorreta do bico Veriﬁcar a deﬁnição do bico

tensão nominal Aparelho com defeito Entrar em contato com o ser-

Temperatura ambiente maior que a especiﬁcada

Temperatura de entrada de ar maior que a especiﬁcada

Entrada de ar bloqueada Veriﬁcar entrada de ar

Substituir elemento de aquecimento (pág. 14)

(pág. 15) Veriﬁcar a tensão da rede

viço de assistência Leister Reduzir a temperatura ambiente

Reduzir a temperatura de entrada de ar

Filtro de aço inoxidável bloqueado Limpar ﬁltro de aço inoxidável

Saída de ar bloqueada Veriﬁcar saída de ar

Bico incorreto montado Substituir bico

Deﬁnição incorreta do bico Veriﬁcar a deﬁnição do bico

Entrar em contato com o serviço de assistência Leister

(pág. 15)

Page 90

Formação

• Leister Technologies AG e os seus pontos de assistência autorizados oferecem cursos de soldadura e formações gratuitamente. Informações em www.leister.com.

Desenhos 3D

Desenhos 3D estão disponíveis no seu ponto de assistência ou em www.leister.com.

Acessórios

• Podem ser utilizados somente acessórios Leister.

• A Leister oferece uma ampla gama de acessórios, por exemplo, – Regulador de temperatura – Bicos – Reﬂetores – Potenciômetro externo

– Filtro

• Acessórios em www.leister.com

Assistência e reparação

• As reparações devem ser efectuadas por pontos de assistência Leister autorizados. Estes garantem dentro do prazo útil um serviço de reparação especializado e ﬁável com peças de substituição originais de acordo com os esquemas eléctricos e listas de peças de substituição.

Garantia legal

• A princípio oferecemos para este aparelho uma garantia conforme as disposições legais/específicas de cada país a partir da data de compra (comprovada pela factura ou guia de remessa). Danos que surgem são eliminados através de fornecimento de reposição ou reparação. Elementos de aquecimento são excluídos desta garantia.

• Prescrições legais reservadas excluem outros direitos.

• Danos causados por desgaste natural, sobrecarga ou tratamento incorrecto, são excluídos da garantia.

• Aparelhos que foram alterados pelo comprador não têm direito à garantia.

Page 91

Leister Technologies AG | Galileo phone: +41 41 662 74 74 | [email protected] | www.leister.com | www.weldy.com

PLASTIC WELDING PRODUCTS | INDUSTRIAL HEATING & LASER SYSTEMS

-Strasse 10 | 6056 Kägiswil | Switzerland

Declaration of incorporation

(in terms of the EC machinery directive 2006/42/EC; Appendix II B)

Leister Technologies AG Galileo-Strasse 10, CH-6056 Kaegiswil/Switzerland

hereby declares the partly completed machinery

Designation Hot Air Blower

Type Mistral Premium, Mistral System

Option -

- as far as it is possible from the scope of supply – fulfills the applicable essential requirements of the EC machinery directive (2006/42/EC).

The partly completed machinery furthermore complies with the provisions of the following EC directive(s):

EC directive(s) 2014/30/EU (EMC Directive) 2014/35/EU (Low Voltage Directive) 2011/65/EU (RoHS Directive)

Harmonised standards EN 12100 EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2

EN 61000-3-3, EN 61000-3-11 (Zmax), EN 61000-3-12 EN 62233, EN 60335-2-45 EN 50581

In addition, we declare the relevant technical documentation for this partly completed machinery is compiled in accordance with Annex VII (part B) and will be electronically transmitted to national authorities in response to a reasoned request. Authorised documentation representative: Volker Pohl, Manager Product Conformity

The partly completed machine must not be put into service until the final machinery into which it is to be incorporated has been declared in conformity with the provisions of the EC machinery directive (2006/42/EC), where appropriate.

Kaegiswil, 15.02.2019

06.05.2019

………………………………… ………………………………… Bruno von Wyl Christoph Baumgartner (Chief Technical Officer) (General Manager)

EN ISO 12100

Thomas Schäfer, Manager Product Conformity

Page 92
