Leister Igniter, Igniter BM4, Igniter BM2, IGNITER BR4 Operating Instructions Manual

IGNITER

Leister Process Technologies Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland

Tel. +41 41 662 74 74 Fax +41 41 662 74 16

www.leister.com [email protected]

®

Deutsch Bedienungsanleitung 3

D

English Operating Instructions 7

GB

Français Instructions d’utilisation 11

F

Espanõl Instrucciones de funcionamiento 15

E

Italiano Istruzioni d’uso 19

I

Nederland Gebruiksaanwijzing 23

NL

Svenska Bruksanvisning 27

S

Norsk Bruksanvisning 31

N

Dansk Betjeningsvejledning 35

DK

Suomi Käyttöohje 39

SF

Česky

CZ

Türkçe Kullanım kılavuzu 47

TR

Polski

PL

H

Hungary

Русский

RUS

Návod k obsluze

Instrukcja obsługi

Használati utasítás

Инструкция по эксплуатации

43

51

55

59

2

Bedienungsanleitung

(Original-Bedienungsanleitung)

Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verfügung aufbewahren.

Leister IGNITER Heissluftgebläse

Anwendung

Einbaugerät für Pellet- und Holzschnitzelheizungen

Warnung

Lebensgefahr beim Öffnen des Gerätes, da spannungsführende Komponenten

und Anschlüsse freigelegt werden. Vor dem Öffnen des Gerätes muss dieses allpolig

vom Netz getrennt werden. Achtung Fremdspannung.

Feuer- und Explosionsgefahr bei unsachgemässem Ge brauch von Heissluftgeräten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen.

Verbrennungsgefahr! Heizelementrohr nicht in heissem Zustand berühren. Gerät abkühlen lassen. Heissluftstrahl nicht auf Personen oder Tiere richten.

D

Vorsicht

230

400

Heizelementrohr

Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung

übereinstimmen.

Gerät muss überwacht betrieben werden.Wärme kann zu brennbaren Materialien gelangen, die sich ausser Sichtweite befinden.

Gerät darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht benützt werden. Kindern ist die Benützung gänzlich untersagt.

Gerät vor Feuchtigkeit und Nässe schützen.

Elektrische Anschlüsse

Schlauchanschluss

Innengewinde

Montage-Auflagefläche

3

Technische Daten

Typ Spannung / Leistung

120 V~

50 / 60 Hz

IGNITER BM2

IGNITER BM4

Abmessungen L × B × H mm 283 × 90 × 90 Gewicht kg 1 Konformitätszeichen ˙ Sicherheitszeichen Zertifizierungsart CCA Schutzklasse II

Leistungsklassen für folgenden Gebrauch:

600 W Pellets 1100 W / 1550 W / 1600 W Pellets und Holzschnitzel

Technische Änderungen vorbehalten  Anschlussspannung nicht umschaltbar

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. Luftmenge

l/min. (20°C)

230 230

80 230 230

Luftdruck

mbar

25 25

3 25 25

Lufttemperatur °C

2

3

4

Max.

600 600

500 600 600

dB (A)

68 68

58 68 68

Einbaumasse in mm

4

Betriebshinweise

• Gerät ist nur eingebaut in einem Heizkessel zu verwenden.

• Gerät nach Zündung abkühlen – Anschluss: Gebläse und Heizung getrennt, Heizung ausschalten und mit Gebläse nachlüften. – Anschluss: Gebläse und Heizung, Heizung ausschalten und mit Sekundärgebläse nachlüften.

• Der Einbau sollte möglichst horizontal erfolgen (Verminderung von Rauchgasrückstau).

• Nur saubere Luft ansaugen (siehe Zubehör 107.286 und 107.287).

Anschluss

Gebläse und Heizung getrennt

braun (Phase Heizung) blau (Neutralleiter)

schwarz (Phase Gebläse)

braun (Phase Heizung) blau (Neutralleiter)

Gebläse und Heizung

braun (Phase Gebläse)

Zubehör

Es darf nur Leister-Zubehör verwendet werden.

107.286 Luftschlauch 107.287 Schlauchbride

136.916 Heizelement 230 V~ 1550 W 136.918 Heizelement 120 V~ 1500W

141.002 Heizelement 230 V~ 1050 W 141.005 Heizelement 120 V~ 1050 W

141.003 Heizelement 230 V~ 550 W 141.006 Heizelement 120 V~ 550 W

Heizelementwechsel

1 2 3 4

75 6

5

Einbauerklärung

(im Sinne der EG-Maschinenrichtlinie 2006/42; Anhang II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Schweiz erklärt hiermit, dass

die unvollständige Maschine Bezeichnung: Heissluftgebläse

Typ: Igniter – soweit es vom Lieferumfang her möglich ist – den anwendbaren grundlegenden Anforderungen der EG-Maschinen -

richtlinie (2006/42) entspricht. Die unvollständige Maschine entspricht überdies den Anforderungen der folgenden EG-Richtlinie(n):

EG-Richtlinie(n): Elektromagnetische Verträglichkeit 2004/108

Niederspannungsrichtlinie 2006/95

Harmonisierte Normen: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Ferner erklären wir, dass für diese unvollständige Maschine die speziellen technischen Unterlagen gemäss Anhang VII (Teil B) erstellt wurden und verpflichten uns, diese auf begründetes Verlangen den Marktüberwachungsbehörden elektronisch zu übermitteln. Name des Dokumentationsbevollmächtigten: Patrick Rieder, Compliance Manager

Die Inbetriebnahme der unvollständigen Maschine wird so lange untersagt, bis gegebenenfalls festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut wurde, den Bestimmungen der EG-Maschinenrichtlinie (2006/42) entspricht.

Kaegiswil, 11.01.2011

Bruno von Wyl Christiane Leister Technischer Direktor Firmeninhaberin

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96 über Elektro- und Elektronik-Altgeräte und ihrer Um setzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Service und Reparatur

• Reparaturen sind ausschliesslich von autorisierten Leister-Service-Stellen ausführen zu lassen. Diese gewährleisten innert 24 Stunden einen fachgerechten und zuverlässigen Reparatur-Service mit Original-Ersatzteilen gemäss Schaltplänen und Ersatzteillisten.

Gewährleistung

• Für dieses Gerät besteht eine grundsätzliche Gewährleistung von drei (3) Jahren ab Kaufdatum (Nachweis durch Rechnung oder Lieferschein). Entstandene Schäden werden durch Ersatzlieferung oder Reparatur beseitigt. Heizelemente sind von dieser Gewährleistung ausgeschlossen.

• Weitere Ansprüche sind, vorbehältlich gesetzlicher Bestimmungen, ausgeschlossen.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe Behandlung zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.

• Keine Ansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert worden sind.

6

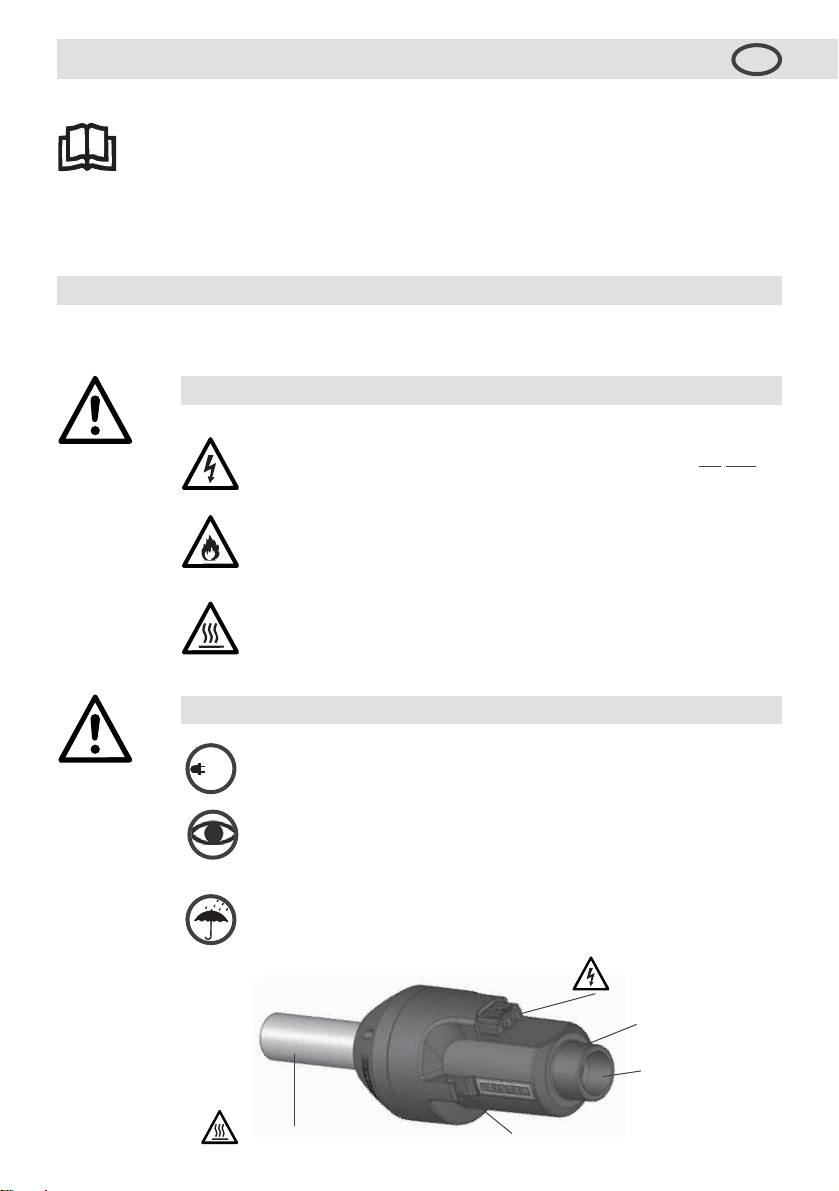

Operating Instructions

(Translation of the original operating instructions)

Please read operating instructions carefully before use and keep for future referen

Leister IGNITER Hot-air blower

Application

Built-in unit for pellet and wood chip heaters

Warning

Opening the device is extremely dangerous, since live parts and connections are exposed. The device must be fully Caution: external voltage.

Danger of fire and explosion if hot-air welding devices are used incorrectly, especially in the vicinity of flammable materials and explosive gases.

Danger – can cause burns! Do not touch the heating element tube when hot.Allow the device to cool down. Do not direct hot-air stream towards people or animals.

GB

disconnected from the mains before opening it.

Caution

230

400

The nominal voltage indicated on the device must correspond to the mains voltage.

The device must be monitored during operation. Heat can reach combustible materials which are out of sight.

The device may only be used by trained personnel or under their supervision. Children may not use the device under any circumstances.

Keep away from wet and damp areas.

Heating element tube

Electrical connections

Hose connection

Inner thread

Assembly support area

7

Technical Data

Typ e Voltage / Power

120 V~

50 / 60 Hz

IGNITER BM2

IGNITER BM4

Dimensions L × B × H mm 283 × 90 × 90 Weight kg 1 Conformity mark ˙ Safety standard Type of certification CCA Protection class II

Power classes for the following use:

600 W Pellets 1100 W / 1550 W / 1600 W Pellets and wood chips

The right to make technical changes is reserved  Connection voltage non-switchable

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. air volume

l/min. (20°C)

230 230

80 230 230

Air pressure

mbar

25 25

3 25 25

air temperature °C

2

3

4

Max.

600 600

500 600 600

dB (A)

68 68

58 68 68

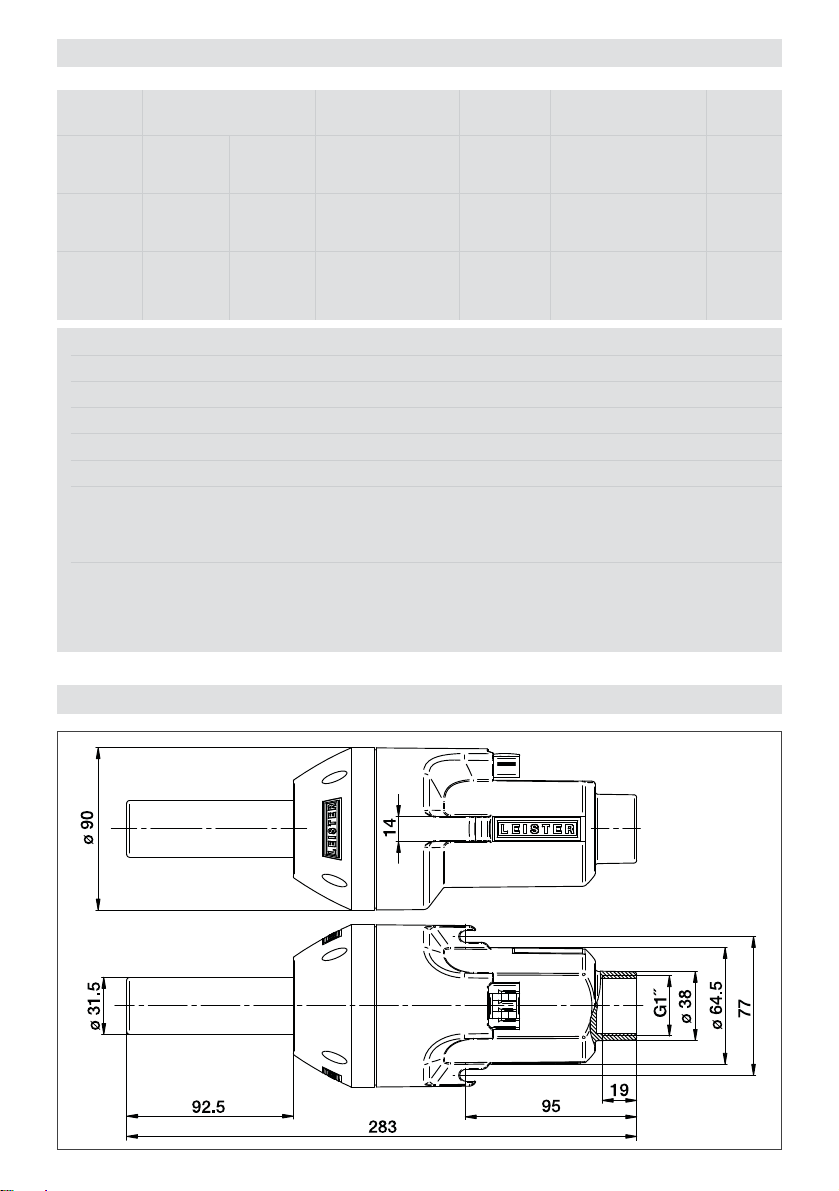

Installation dimensions in mm

8

Operating information

• Only use the device when installed in a heating boiler.

• Allow the device to cool down after ignition – Connection: Blower and heating separate, switch off heating and ventilate with blower. – Connection: Blower and heating, switch off heating and ventilate with secondary blower.

• The installation should be as horizontal as possible (reduces the smoke gas back-pressure).

• Only suck in clean air (see accessories 107.286 and 107.287).

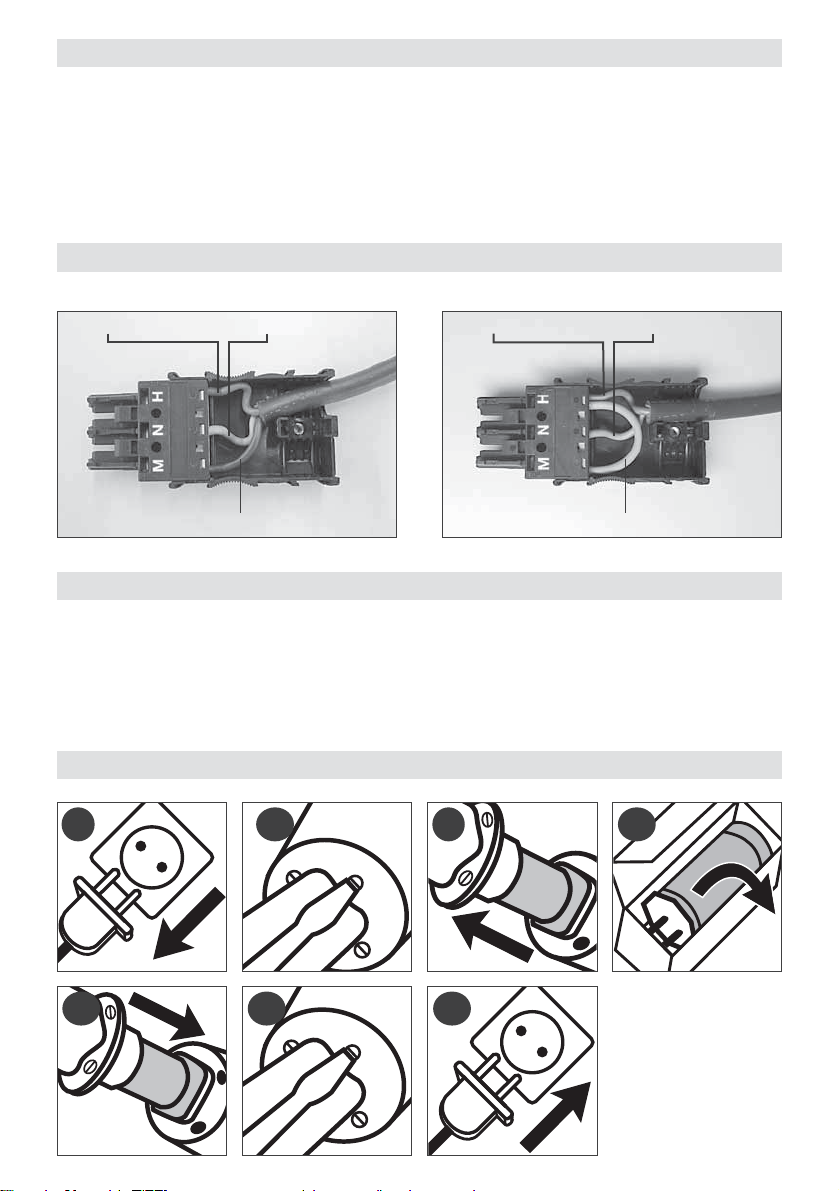

Connection

Blower and heating separate

Brown (heating phase) blue (neutral conductor)

Black (blower phase)

Brown (heating phase) blue (neutral conductor)

Blower and heating

Brown (blower phase)

Accessories

Only Leister accessories may be used.

107.286 Air hose 107.287 Hose bracket

136.916 Heating element 230 V~ 1550 W 136.918 Heating element 120 V~ 1500W

141.002 Heating element 230 V~ 1050 W 141.005 Heating element 120 V~ 1050 W

141.003 Heating element 230 V~ 550 W 141.006 Heating element 120 V~ 550 W

Replacing the heating elements

1 2 3 4

75 6

9

Installation declaration

(as defined by the EC Machinery Directive 2006/42; Annex II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Switzerland hereby declares

that the incomplete machine Designation Hot-air blower

Type: Igniter

- insofar as is possible from the package supplied – corresponds to the applicable fundamental requirements of the EC Machinery Directive (2006/42).

The incomplete machine furthermore corresponds to the requirements of the following EC directive(s): EC directive(s): Electromagnetic Compatibility 2004/108

Low Voltage Directive 2006/95

Harmonised standards: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

We further declare that the special technical documents according to Annex VII (Part B) have been compiled for this incomplete machine and that we are obliged to communicate this electronically to the market supervisory authorities upon a justified request to do so. Name of the documentation officer: Patrick Rieder, Compliance Manager The commissioning of the incomplete machine is prohibited until it may be determined that the machine in which the incomplete machine has been installed corresponds to the provisions of the EC Machinery Directive (2006/42).

Kaegiswil, 11.01.2011 Bruno von Wyl Christiane Leister Technical Director Company Owner

Disposal

Power tools, accessories and packaging should be recycled. For EU countries only: do not dispose of power tools in your household rubbish! According to European Directive 2002/96 on waste electrical and electric equipment and its implementation in national law, power tools which can no longer be used must be collected separately and recycled.

Service and Repairs

• Repairs should only be carried out by authorised Leister service points. These guarantee a professional, reliable repair service within 24 hours, using original replacement parts according to the circuit diagrams and replacement part lists.

Guarantee

• This device comes with a basic guarantee of three (3) years from the date of purchase (proof of purchase is an invoice or delivery receipt). Damage which arises will be rectified by replacement or repair. Heating elements are excluded from the guarantee.

• Other claims are excluded, subject to legal requirements.

• Damage due to wear and tear, overload or improper treatment is excluded from the guarantee.

• Claims for devices which have been converted or modified by customers are void.

10

Instructions d’utilisation

(Traduction de la notice d’utilisation originale)

Instructions d’utilisation à lire très attentivement avant mise en marche et à conserver pour dispositions ultérieures.

Leister IGNITER Soufflerie à air chaud

Application

Appareil à encastrer pour chauffages à pellets et à copeaux

Avertissement

Danger de mort à l’ouverture de l’appareil, car des composants et des liaisons

sous tension sont découverts. Avant d’ouvrir l’appareil, débranchez-le du secteur sur tous les pôles

Risque d’incendie et d’explosion en cas d’utilisation non conforme de décapeurs thermiques, en particulier à proximité de matériaux inflammables et de gaz explosifs.

Risque de brûlure ! Ne touchez pas le tuyau de l’élément chauffant s’il est chaud. Laissez refroidir l’appareil. Ne dirigez pas le jet d’air chaud sur les personnes ou les animaux.

. Attention : tension externe.

F

Attention

230

400

La tension nominale indiquée sur l’appareil doit correspondre à la tension du secteur.

L’appareil doit fonctionner sous supervision. La chaleur peut atteindre des matériaux inflammables se trouvant hors de portée de vue.

L’appareil doit être utilisé exclusivement par des spécialistes formés ou sous leur supervision. L’utilisation de l’appareil par des enfants est strictement interdite.

Protégez l’appareil de l’humidité.

Tuyau de l’élément chauffant

Raccordements électriques

Raccordement du tuyau

Filetage intérieur

Surface d’appui de montage

11

Caractéristiques techniques

Typ e Tension / Puissance

120 V~

50 / 60 Hz

IGNITER BM2

IGNITER BM4

Dimensions L × l × H mm 283 × 90 × 90 Poids kg 1 Marque de conformité Signe de sécurité Type de certification CCA Classe de protection II

Classes de puissance pour les usages suivants :

600 W Pellets 1100 W / 1550 W / 1600 W Pellets et copeaux

Sous réserve de modifications techniques  Tension d’alimentation non réversible

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Débit d’air min.

l/min. (20°C)

230 230

80 230 230

Pression de l’air

mbar

25 25

3 25 25

de l’air max. °C

2

3

4

Température

600 600

500 600 600

dB (A)

68 68

58 68 68

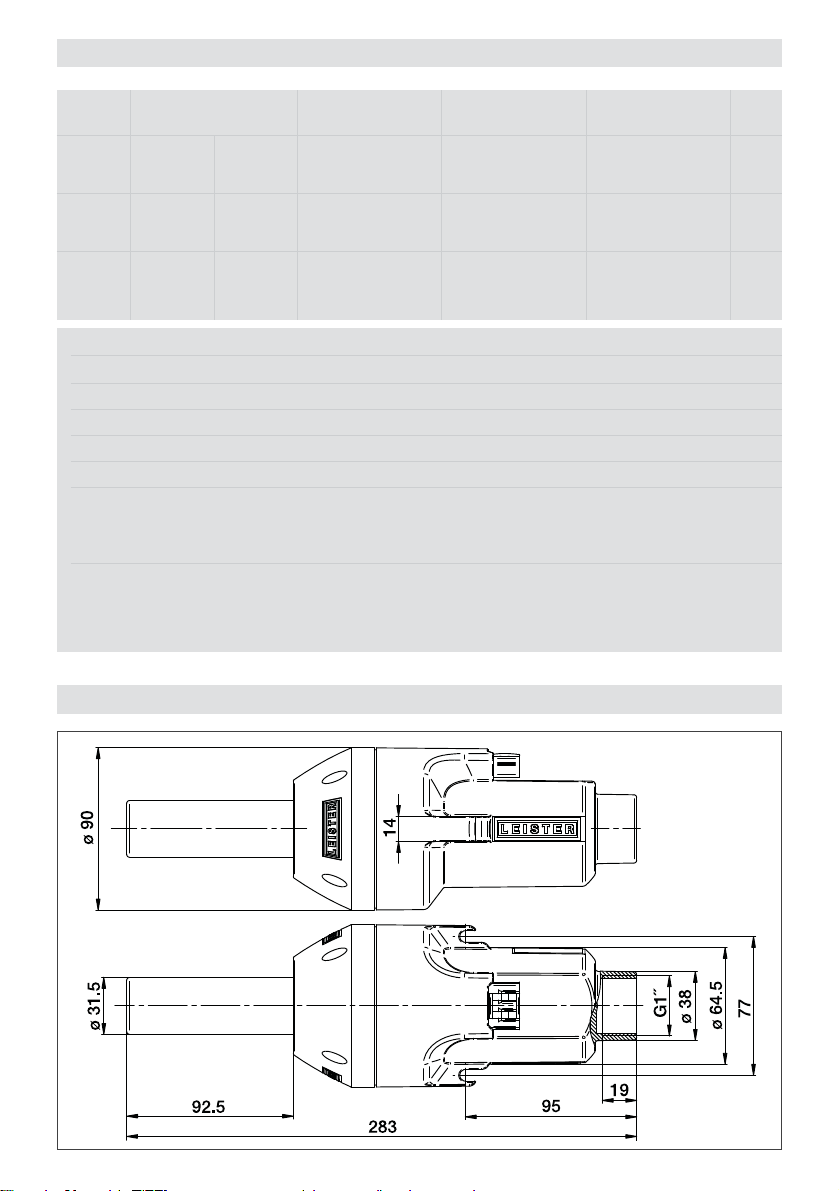

Cotes de montage en mm

12

Consignes d’utilisation

• L’appareil doit être utilisé uniquement s’il est monté dans une chaudière de chauffage.

• Refroidissez l’appareil après l’allumage – Raccordement : Soufflerie et chauffage séparés, éteignez le chauffage et post-ventilation avec la soufflerie. – Raccordement : Soufflerie et chauffage, éteignez le chauffage et post-ventilation avec la soufflerie secondaire.

• Le montage doit être effectué le plus à l'horizontale possible (réduction du reflux des gaz de combustion).

• Aspirez uniquement de l’air propre (voir Accessoires 107.286 et 107.287).

Raccordement

Soufflerie et chauffage séparés

brun (phase du chauffage) bleu (conducteur neutre)

noir (phase de la soufflerie)

brun (phase du chauffage) bleu (conducteur neutre)

Soufflerie et chauffage

brun (phase de la soufflerie)

Accessoires

Seuls des accessoires Leister doivent être utilisés.

107.286 Tuyau souple 107.287 Collier de serrage

136.916 Elément chauffant 230 V~ 1550 W 136.918 Elément chauffant 120 V~ 1500W

141.002 Elément chauffant 230 V~ 1050 W 141.005 Elément chauffant 120 V~ 1050 W

141.003 Elément chauffant 230 V~ 550 W 141.006 Elément chauffant 120 V~ 550 W

Remplacement de l’élément chauffant

1 2 3 4

75 6

13

Déclaration d’incorporation

(selon la Directive Machines 2006/42/CE ; Annexe II B)

Par la présente, Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Suisse déclare que la quasi-machine

Désignation : Soufflerie à air chaud Type : Igniter

– dans la mesure où l'étendue de livraison le permet – est conforme aux exigences essentielles applicables de la directive Machines (2006/42/CE).

La quasi-machine satisfait en outre aux exigences de la/des directive(s) suivante(s) : Directive(s) CE : Compatibilité électromagnétique 2004/108

Directive Basse Tension 2006/95

Normes harmonisées : EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

De plus, nous confirmons également que la documentation technique spécifique à cette quasi-machine a été préparée conformément à l’Annexe VII (Partie B) et nous nous engageons à la remettre aux autorités de surveillance du marché par voie électronique. Nom du responsable de la documentation : Patrick Rieder, Responsable de la conformité

La mise en service de cette quasi-machine est interdite tant qu’il n’a pas été constaté que la machine dans laquelle elle doit être incorporée est conforme aux dispositions de la directive Machines (2006/42/CE).

Kaegiswil, 11.01.2011 Bruno von Wyl Christiane Leister Directeur technique Propriétaire de l’entreprise

Elimination

Les appareils électriques, accessoires et emballages doivent être recyclés dans le respect de l’environnement. Uniquement pour les pays européens : Ne jetez pas les appareils électriques dans les déchets ménagers ! Conformément à la directive européenne 2002/96 concernant les appareils électriques et électroniques usagés et à son application au droit national, les appareils électriques usagés ne doivent plus être collectés séparément et doivent être recyclés dans le respect de l’environnement.

Maintenance et réparation

• Les réparations doivent être réalisées exclusivement par les SAV Leister compétents. Ils garantissent un

service de réparation approprié et fiable dans un délai de 24 heures avec des pièces d’origine, conformément

aux schémas de câblage et aux listes des pièces de rechange.

Garantie

• L’appareil est couvert par une garantie de base de trois (3) ans à compter de la date d’achat (prouvée grâce

à la facture ou au bon de livraison). Une livraison de remplacement ou des réparations permettent de corriger les dommages survenus. Les éléments chauffants sont exclus de cette garantie.

• Toute autre prétention est exclue, sous réserve des dispositions légales applicables.

• Les dommages imputables à l’usure naturelle, à une surcharge ou à une manipulation non conforme sont

exclus de la garantie.

• Toute prétention est exclue pour les appareils qui ont été transformés ou modifiés par l’acheteur.

14

Instrucciones de funcionamiento

(Traducción del manual de instrucciones original)

Por favor, leer detenidamente las instrucciones antes del uso y guardarlas para referencia adicional.

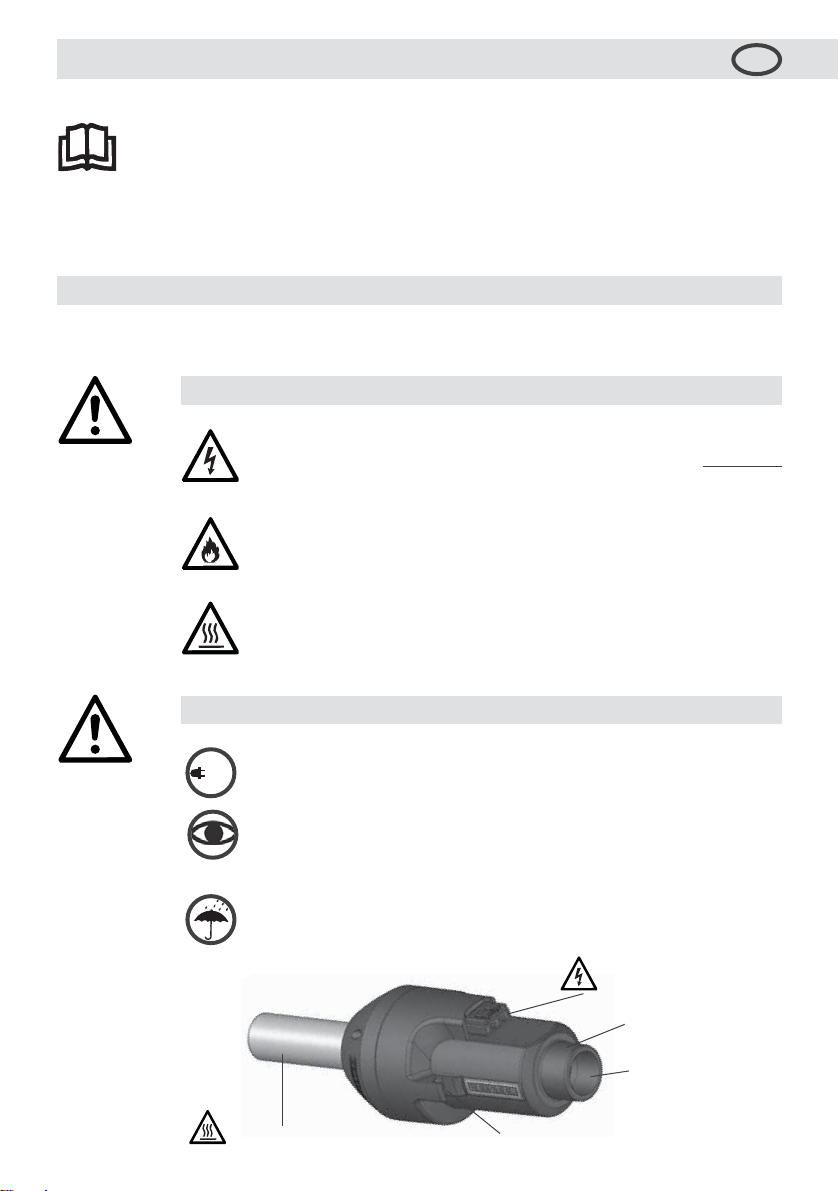

Leister IGNITER Soplante de aire caliente

Aplicación

Aparato para el montaje en calefacciones con pellets y virutas

Advertencia

Existe peligro de muerte al abrir el aparato, ya que se dejan al componentes y conexiones conductoras de corriente. Antes de abrirlo, hay que desconectarlo completamente

Peligro de incendio y explosión por uso inadecuado de aparatos de aire caliente, en especial cerca de materiales inflamables y gases explosivos.

¡Peligro de quemaduras! No toque el tubo de caldeo si está caliente. Espere a que el aparato se enfríe. No dirija el chorro de aire caliente hacia personas o animales.

de la red. Atención, tensión externa.

E

Precaución

230

400

Tubo de caldeo

La tensión nominal indicada en el aparato debe coincidir con la tensión de red.

El aparato debe supervisarse mientras esté funcionando. El calor puede alcanzar materiales inflamables que se encuentren fuera de vista.

El aparato sólo podrá ser utilizado por personal especializado debidamente formado o bajo su supervisión. Se prohibe terminantemente su uso por parte de niños.

Proteger el aparato de la humedad y el agua.

Conexiones eléctricas

Conexión para manguera

Rosca hembra

Superficie de montaje y contacto

15

Datos técnicos

Tipo Tensión / Potencia

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Medidas L × An × Al mm 283 × 90 × 90

Peso kg 1

Marca de conformidad

Marca de seguridad

Tipo de certificado CCA

Clase de aislamiento II

Clases de potencia para los siguientes usos:

600 W Pellets

1100 W / 1550 W / 1600 W Pellets y virutas

Sujeto a modificaciones técnicas

 Tensión de alimentación no conmutable

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Caudal de aire mín.

l/min. (20°C)

230 230

80 230 230

Presión del

aire mbar

25 25

3 25 25

Temperatura máx.

del aire °C

2

3

4

600 600

500 600 600

dB (A)

68 68

58 68 68

Dimensiones de montaje en mm

16

Indicaciones de uso

• El aparato está únicamente diseñado para su uso en una caldera de calefacción.

• Dejar que el aparato se enfríe tras estar encendido – Conexión: Soplante y caldeo separados, apagar el caldeo y airear a continuación con el soplante. – Conexión: Soplante y caldeo, apagar el caldeo y airear a continuación con el soplante secundario.

• El montaje debe realizarse lo más horizontal posible (disminución de estancamiento del gas residual).

• Aspirar solo aire limpio (ver accesorios 107.286 y 107.287).

Conexión

Soplante y caldeo separados

marrón (fase caldeo) azul (conductor neutro)

negro (fase soplante)

Soplante y caldeo

marrón (fase caldeo) azul (conductor neutro)

marrón (fase soplante)

Accesorios

Solo pueden utilizarse accesorios de Leister.

107.286 Manguera de aire 107.287 Abrazadera de la manguera

136.916 Unidad de caldeo 230 V~ 1550 W 136.918 Unidad de caldeo 120 V~ 1500W

141.002 Unidad de caldeo 230 V~ 1050 W 141.005 Unidad de caldeo 120 V~ 1050 W

141.003 Unidad de caldeo 230 V~ 550 W 141.006 Unidad de caldeo 120 V~ 550 W

Sustitución de la unidad de caldeo

1 2 3 4

75 6

17

Declaración de montaje

(a efectos de la directiva sobre máquinas de la CE 2006/42, anexo II B)

Por la presente, Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Suiza declara que la máquina incompleta

Denominación: Soplante de aire caliente Tipo: Igniter

cumple las exigencias fundamentales aplicables de la directiva sobre máquinas de la CE (2006/42), en la medida en que el volumen de suministro lo permita.

La máquina incompleta cumple además las exigencias de la(s) siguiente(s) directiva(s) de la CE): Directiva(s) de la CE): Compatibilidad electromagnética 2004/108

Directiva de baja tensión 2006/95

Normas armonizadas: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Aparte declaramos que la documentación técnica especial para esta máquina incompleta se ha elaborado según el anexo VII (parte B) y nos comprometemos a transmitirla por vía electrónica a las autoridades de control de mercado cuando se nos solicite justificadamente. Nombre del responsable de la documentación: Patrick Rieder, Compliance Manager

La puesta en funcionamiento de la máquina incompleta queda prohibida hasta que, en caso necesario, se constate que la máquina en la que esta máquina incompleta se ha instalado cumple las disposiciones de la directiva sobre máquinas de la CE (2006/42)..

Kaegiswil, 11-01-2011 Bruno von Wyl Christiane Leister Director técnico Titular de la empresa

Eliminación

Los aparatos eléctricos, accesorios y embalajes deben ser reciclados ecológicamente. Solo para países de la UE: ¡No tire aparatos eléctricos a la basura! Conforme a la directiva europea 2002/96

sobre residuos de aparatos eléctricos y electrónicos y su aplicación en derecho nacional, los aparatos eléctricos que ya no se pueden usar deben ser recogidos por separado y reciclados ecológicamente.

Servicio y reparaciones

• Las reparaciones se realizarán únicamente en oficinas de servicio técnico autorizadas por Leister. Esto

garantiza un servicio de reparación profesional y fiable en 24 horas con piezas de sustitución originales de acuerdo con los diagramas de circuito y las listas de piezas de sustitución.

Garantía

• Para este aparato existe una garantía básica de tres (3) años a partir de la fecha de compra (se prueba con recibo

de compra o justificante de entrega). Los daños que se produzcan se eliminarán mediante reparación o envío de sustitución. Las unidades de caldeo no se incluyen en esta garantía.

• Quedan excluidos otros derechos, salvo por disposiciones legales.

• Quedan excluidos de la garantía los daños atribuidos al desgaste natural, la sobrecarga o el uso inadecuado

del aparato.

• No existe ningún derecho en aparatos reformados o modificados por el comprador.

18

Istruzioni d’uso

(Traduzione del manuale di istruzioni originale)

Prima della messa in funzione leggere attentamente queste istruzioni d'uso e tenerle a disposizione per la consultazione

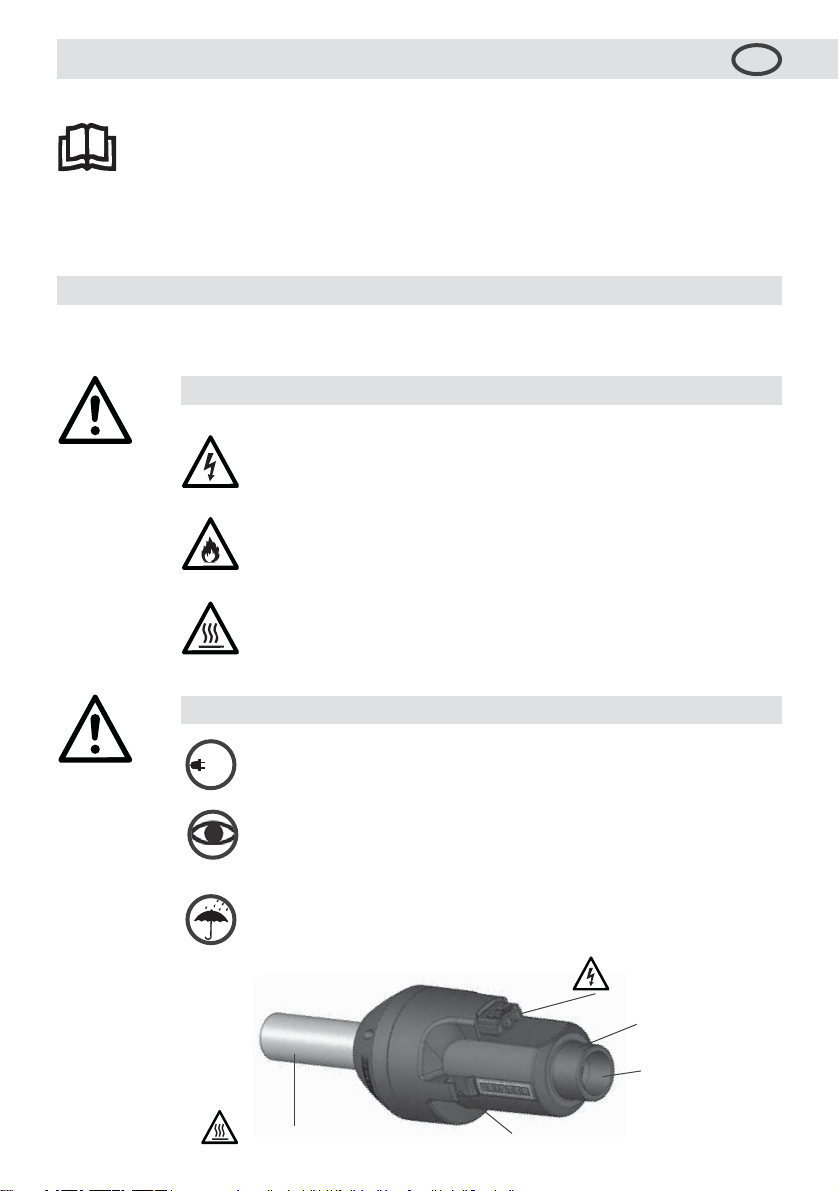

Leister IGNITER Soffiatrice di aria calda

Applicazione

Dispositivo integrato per gli impianti di riscaldamento a pellet e a legna

Avvertenza

Pericolo di morte: aprendo l'apparecchio si espongono componenti e collegamenti

sotto tensione. Prima di aprire l'apparecchio è necessario scollegarlo elettrica. Attenzione: tensione esterna.

Pericolo di incendio e di esplosione in caso di utilizzo non conforme degli apparecchi ad aria calda, in particolare nelle vicinanze di materiali infiammabili e gas esplosivi.

Pericolo di ustione! Non toccare il tubo dell'elemento riscaldante quando è ancora caldo. Lasciar raffreddare l'apparecchio. Non orientare il getto di aria calda verso persone o animali.

I

dalla rete

Cautela

230

400

La tensione nominale specificata sull'apparecchio deve coincidere con la tensione di rete.

È necessario mantenere l'apparecchio sotto controllo durante il funzionamento. Il calore può raggiungere materiali infiammabili che si trovano fuori dal campo visivo.

L'impiego dell'apparecchio è consentito esclusivamente a personale specializzato o sotto il monitoraggio di quest'ultimo. È tassativamente vietato l'impiego da parte dei bambini.

Proteggere l'apparecchio dall'umidità e dal contatto con liquidi.

Tubo dell'elemento riscaldante

Collegamenti elettrici

Guarnizione per tubo flessibile

Filettatura interna

Superficie d'appoggio per il montaggio

19

Specifiche tecniche

Modello Tensione / Potenza

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Dimensioni Lu. × La. × A mm 283 × 90 × 90

Peso kg 1

Marchio di conformità

Marchio di sicurezza

Tipo di certificazione CCA

Classe di protezione II

Categorie di potenza per i seguenti impieghi:

600 W Pellet

1100 W / 1550 W / 1600 W Pellet e legna

Con riserva di modifiche tecniche

 Tensione allacciamento non commutabile

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Quantità aria min.

l/min. (20°C)

230 230

80 230 230

Pressione dell'aria

mbar

25 25

3 25 25

2

3

4

dell'aria max. °C

Temperatura

600 600

500 600 600

dB (A)

68 68

58 68 68

Misura d'ingombro in mm

20

Istruzioni per l'uso

• È possibile utilizzare l'apparecchio solo se è installato in una caldaia da riscaldamento.

• Lasciar raffreddare l'apparecchio dopo l'accensione – Collegamento: una volta isolati soffiatrice e riscaldamento, disattivare il riscaldamento e sottoporre a ventilazione con la soffiatrice. – Collegamento: soffiatrice e riscaldamento, disattivare il riscaldamento e sottoporre a ventilazione con la soffiatrice secondaria.

• Si consiglia di eseguire l'installazione nella posizione più orizzontale possibile (riduzione di ristagno del gas combusto).

• Aspirare solo l'aria pulita (vedere gli accessori 107.286 e 107.287).

Collegamento

soffiatrice e riscaldamento isolati

marrone (fase riscaldamento) blu (conduttore neutro)

nero (fase soffiatrice)

marrone (fase riscaldamento) blu (conduttore neutro)

soffiatrice e riscaldamento

marrone (fase soffiatrice)

Accessori

È consentito utilizzare solo gli accessori Leister.

107.286 tubo flessibile dell'aria 107.287 staffa del tubo flessibile

136.916 elemento riscaldante 230 V~ 1550 W 136.918 elemento riscaldante 120 V~ 1500W

141.002 elemento riscaldante 230 V~ 1050 W 141.005 elemento riscaldante 120 V~ 1050 W

141.003 elemento riscaldante 230 V~ 550 W 141.006 elemento riscaldante 120 V~ 550 W

Sostituzione dell'elemento riscaldante

1 2 3 4

75 6

21

Dichiarazione per l'installazione

(ai sensi della direttiva CE in materia di macchinari 2006/42, nota integrativa II B)

Con il presente documento Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Svizzera dichiara che la macchina incompleta

Descrizione: soffiatrice di aria calda Tipo: Igniter

soddisfa i requisiti fondamentali applicabili della direttiva in materia di macchinari CE (2006/42) a seconda delle possibilità previste dalla fornitura.

La macchina incompleta soddisfa inoltre i requisiti della/e seguente/i direttiva/e CE: Direttiva/e CE: compatibilità elettromagnetica 2004/108

Direttiva in materia di basse tensioni 2006/95

Norme armonizzate: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Inoltre si dichiara di aver prodotto la documentazione tecnica speciale ai sensi della nota integrativa VII (sez. B) per la presente macchina incompleta con l'obbligo di fornirla su espressa richiesta in formato elettronico alle autorità competenti del monitoraggio del mercato. Nominativo del responsabile della documentazione: Patrick Rieder, Compliance Manager

L'attivazione della macchina incompleta è vietata fino quando non sia stato eventualmente stabilito che la macchina, in cui è stata installata la macchina incompleta, soddisfi le disposizioni della direttiva in materia di macchinari CE (2006/42).

Kaegiswil, 11/01/2011 Bruno von Wyl Christiane Leister Direttore tecnico Titolare dell'azienda

Smaltimento

Gli utensili elettrici, gli accessori e gli imballaggi devono essere riciclati nel rispetto dell'ambiente. Solo per i paesi UE: non smaltire gli utensili elettrici insieme ai rifiuti domestici. Ai sensi della Direttiva Europea 2002/96 in materia degli apparecchi elettrici ed elettronici usati e della relativa implementazione nella legislazione nazionale, è necessario raccogliere separatamente gli apparecchi elettrici non più utilizzabili e introdurli in un sistema di riciclaggio a basso impatto ambientale.

Servizio di assistenza e riparazione

• Le riparazioni devono essere eseguite esclusivamente da un Centro di assistenza Leister autorizzato.

I centri di assistenza garantiscono un servizio di riparazione professionale ed affidabile entro 24 ore con pezzi di ricambio originali conformi agli schemi elettrici e agli specifici elenchi.

Garanzia

• Questo apparecchio è coperto da una garanzia base di tre (3) anni dalla data di acquisto (prova mediante fattura

o bolla di consegna). In caso di danni la garanzia prevede la fornitura sostitutiva o la riparazione. Gli elementi riscaldanti sono esclusi dalla garanzia.

• Sono escluse altre eventuali rivendicazioni, salvo le disposizioni di legge.

• I danni, riconducibili alla naturale usura, al sovraccarico o alla scorretta manipolazione, vengono esclusi dalla garanzia.

• Non sono previsti eventuali diritti nei confronti degli apparecchi sottoposti a modifiche o alterazioni da parte

dell'acquirente.

22

Gebruiksaanwijzing

(Vertaling van de originele gebruiksaanwijzing)

Gebruiksaanwijzing voor ingebruikname, zorgvuldig lezen en voor latere naslag bewaren

.

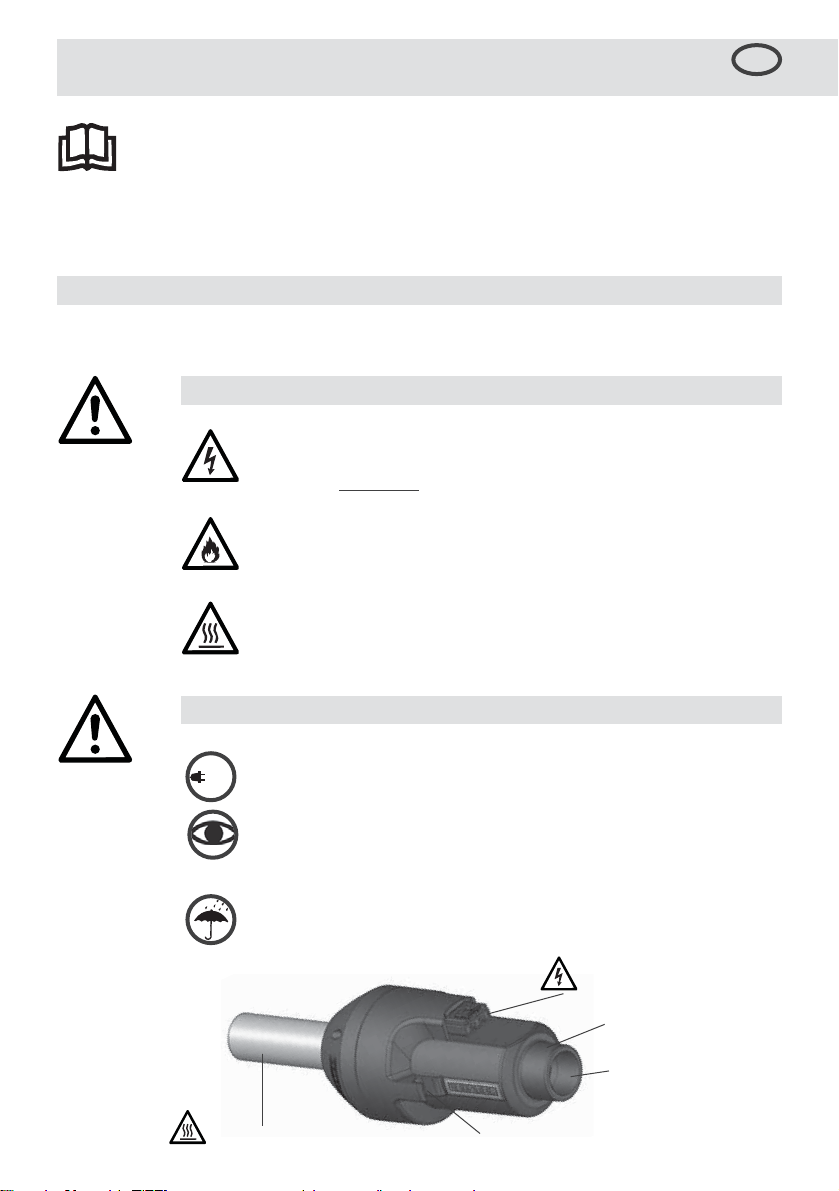

Leister IGNITER Heteluchtventilator

Toepassing

Inbouwapparaat voor pellet- en houtspaanderverwarmingen

Waarschuwing

Levensgevaar bij het openen van het apparaat, omdat dan stroomgeleidende componenten

en aansluitingen toegankelijk zijn. Vóór het openen van het apparaat moet het met alle polen van het lichtnet worden gescheiden. Opgelet: extern toegevoerde spanning.

Brand- en ontploffingsgevaar bij ondeskundig gebruik van heteluchtapparaten, vooral in de buurt van brandbare materialen en explosieve gassen.

Verbrandingsgevaar! De buis met het verwarmingselement niet in hete toestand aanraken. Het apparaat eerst laten afkoelen. De heteluchtstraal niet op personen of dieren richten.

NL

Veiligheid

230

400

De nominale spanning die op het apparaat is aangegeven moet met de lichtnetspanning overeenstemmen.

Het apparaat mag niet zonder bewaking in werking zijn. De warmte kan naar brandbare en zich buiten het gezichtsveld bevindende materialen toestromen.

Het apparaat mag alleen door opgeleid vakpersoneel of onder diens toezicht bediend worden. Het is kinderen verboden het apparaat te gebruiken.

Bescherm het apparaat tegen vocht en damp.

Buis met verwarmingselement

Elektrische aansluitingen

Slangaansluiting

Binnenschroefdraad

Aanligvlak bij montage

23

Technische gegevens

Typ e Spanning / Vermogen

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Afmetingen L × B × H mm 283 × 90 × 90

Gewicht kg 1

Conformiteitskenmerk

Veiligheidskenmerk

Certificeringstype CCA

Veiligheidsklasse II

Vermogensklassen voor de volgende toepassingen:

600 W Pellets

1100 W / 1550 W / 1600 W Pellets en houtspaanders

Technische wijzigingen voorbehouden

 Aansluitspanning niet omschakelbaar

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. luchtstroom

ltr/min (20°C)

230 230

80 230 230

Luchtdruk

mbar

25 25

3 25 25

Max. Lucht-

temperatuur °C

2

3

4

600 600

500 600 600

dB (A)

68 68

58 68 68

Inbouwmaten in mm

24

Instructies voor het gebruik

• Het apparaat mag alleen worden gebruikt wanneer het in een verwarmingsketel is ingebouwd.

• Afkoelingsmethode van het apparaat na ontsteking – Aansluitingstype: Ventilator en verwarming gescheiden: Verwarming uitschakelen en met ventilator na-beluchten. – Aansluitingstype: Ventilator en verwarming gecombineerd: Verwarming uitschakelen en met een secundaire

ventilator na-beluchten.

• De inbouw moet zo horizontaal mogelijk plaatsvinden (vermindering van van rookgasconcentraties).

• Alleen zuivere lucht aanzuigen (zie toebehoren 107.286 en 107.287).

Aansluiting

Ventilator en verwarming gescheiden

bruin (fase verwarming) blauw (nulleiding)

zwart (fase ventilator)

Ventilator en verwarming gecombineerd

bruin (fase verwarming) blauw (nulleiding)

bruin (fase ventilator)

Toebehoren

Er mogen alleen toebehoren van Leister worden gebruikt.

107.286 Luchtslang 107.287 Slangenklem

136.916 Verwarmingselement 230 V~ 1550 W 136.918 Verwarmingselement 120 V~ 1500W

141.002 Verwarmingselement 230 V~ 1050 W 141.005 Verwarmingselement 120 V~ 1050 W

141.003 Verwarmingselement 230 V~ 550 W 141.006 Verwarmingselement 120 V~ 550 W

Vervangen verwarmingselement

1 2 3 4

75 6

25

Inbouwverklaring

(in de zin van de EG-machinerichtlijn 2006/42, bijlage II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Zwitserland verklaart hiermee

dat de onvolledige machine. Benamimg: Heteluchtventilator

Type: Igniter

- voorzover dit m.b.t. de leveringsomvang mogelijk is - overeenkomt met de fundamentele eisen uit de EGmachinerichtlijn (2006/42) die hier van toepassing zijn. De onvolledige machine komt bovendien overeen met de eisen uit de volgende EG-richtlijnen):

EG-richtljn(en): Elektromagnetische compatibiliteit 2004/108

Laagspanningsrichtlijn 2006/95

Geharmoniseerde normen:EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Verder verklaren wij, dat voor deze onvolledige machine de speciale technische documenten volgens bijlage VII (deel B) werden opgesteld en verplichten ons, deze op gemotiveerd verlangen de autoriteiten voor markttoezicht elektronisch ter beschikking te stellen. Naam van de voor documentatie gemachtigtde: Patrick Rieder, Compliance Manager

Het inbedrijfstellen van deze onvolledige machine is zó lang verboden, tot, in voorkomende gevallen, werd vastgesteld dat de installatie, waarin de onvolledige machine werd ingebouwd, met de bepalingen uit EG-machinerichtlijn (2006/42) overeenkomt.

Kaegiswil, 11-01-2011 Bruno von Wyl Christiane Leister Technisch Directeur Eigenares van de firma

Afvalverwijdering

Elektrisch gereedschap, toebehoren en verpakkingen dienen naar een milieugeschikte recycling gebracht te worden. Alleen voor EU-lidstaten: Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese Richtlijn 2002/96 betreffende oude elektrische en elektronische apparaten en diens omzetting naarnationale wetten moeten afgedankte elektrische apparaten gescheiden verzameld en naar een milieugeschikt recyclestation gebracht worden.

Service en reparatie

• Reparaties mogen uitsluitend door geautoriseerde Leister-servicecentra worden uitgevoerd. Deze garanderen

binnen 24 uur een vakkundige en betrouwbare reparatieservice met originele reserveonderdelen en in

overeenstemming met de schakelschema's en onderdeellijsten.

Garantie

• Voor dit apparaat bestaat een principiële garantie van drie (3) jaar vanaf datum van aankoop (te bewijzen met

rekening of leveringsbewijs). Aan het apparaat ontstane schade wordt door levering van reserveonderdelen of door reparatie verholpen. Verwarmingselementen maken geen deel uit van deze garantie

• Verdere claims zijn uitgesloten, tenzij deze baseren op wettelijke voorschriften.

• Schade die veroorzaakt is door natuurlijke slijtage, overbelasting of ondeskundige behandeling is van deze

garantie uitgesloten.

• Voor apparaten die door de koper werden omgebouwd of veranderd vervalt de aanspraak op garantie.

26

Bruksanvisning

(Översättning av original driftanvisning)

Läs noga igenom bruksanvisningen innan automaten används för första gången och tag vara på den i fortsättningen.

Leister IGNITER Varmluftsfläkt

Användning

Apparat för inmontering i värmepannor som eldas med pellets och träflis

Varning

Livsfara kan uppstå om apparaten öppnas eftersom spänningsförande

komponenter och anslutningar då blir åtkomliga. Koppla alltid loss ( alla poler

) apparaten innan den skall öppnas. Obs! Främmande spänning.

Brand- och explosionsrisk vid osakkunnig användning av varmluftsmaskiner, i synnerhet i närheten av antändliga material och explosiva gaser.

Risk för brännskador! Vidrör inte värmeelementröret när det ännu är hett. Låt apparaten svalna en tid. Rikta aldrig den heta värmestrålen mot personer eller djur.

S

Se upp!

230

400

Värmeelementrör

Den märkspänning som är angiven på apparaten måste stämma överens med nätspänningen.

Apparaten måste övervakas när den är i drift. Värme kan nå brännbara material som befinner sig utom synhåll.

Apparaten får endast användas av utbildad fackpersonal eller under deras tillsyn. Barn får absolut inte använda apparatent.

Skydda maskinen mot fukt och väta.

Elektriska anslutningar

Slanganslutning

Innergänga

Monteringsyta

27

Tekniska data

Typ Spänning / Effekt

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Dimensioner L × B × H mm 283 × 90 × 90

Vikt kg 1

Konformitetsmärkning

Säkerhetsmärkning

Certifiering CCA

Skyddsklass II

Effektkategorier för följande användning:

600 W pellets

1100 W / 1550 W / 1600 W pellets och träflis

Tekniska ändringar förbehållna

 Anslutningsspänning ej omkopplingsbar

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. luftmängd

l/min. (20°C)

230 230

80 230 230

Lufttryck

mbar

25 25

3 25 25

lufttemperatur °C

2

3

4

Max.

600 600

500 600 600

dB (A)

68 68

58 68 68

Inmonteringsstorlek i mm

28

Driftsinstruktioner

• Apparaten måste vara inmonterad innan den får användas i en värmepanna.

• Efter tändningen skall apparaten svalna av – Anslutning: Fläkt och värme separerade, stäng av värmen och efterventilera med fläkten. – Anslutning: Fläkt och värme, stäng av värmen och efterventilera med sekundärfläkten.

• Inmonteringen bör helst vara horisontellt utförd (mindre blockering av rökgas).

• Endast ren luft får sugas in (se tillbehör 107.286 och 107.287).

Anslutning

Fläkt och värme separerade

brun (fas värme) blå (neutralledare)

svart (fas fläkt)

Fläkt och värme

brun (fas värme) blå (neutralledare)

brun (fas fläkt)

Tillbehör

Endast tillbehör från Leister får användas.

107.286 Luftslang 107.287 Slangklämma

136.916 Värmeelement 230 V~ 1550 W 136.918 Värmeelement 120 V~ 1500W

141.002 Värmeelement 230 V~ 1050 W 141.005 Värmeelement 120 V~ 1050 W

141.003 Värmeelement 230 V~ 550 W 141.006 Värmeelement 120 V~ 550 W

Byte av värmeelement

1 2 3 4

75 6

29

Monteringsdeklaration

(enligt EG-maskindirektiv 2006/42; bilaga II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Schweiz försäkrar härmed att

den ofullständiga maskinen Beteckning: Varmluftsfläkt

Typ: Igniter

- såvida det är möjligt i hänsyn till leveransens omfång – uppfyller de tillämpliga grundläggande kraven i EGmaskin-direktiv (2006/42).

Den ofullständiga maskinen motsvarar dessutom kraven i följande EG-direktiv: EG-direktiv: Elektromagnetisk kompabilitet 2004/108

Lågspänningsdirektiv 2006/95

Harmoniserande standarder: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Dessutom försäkrar vi att specialdokumenten för denna ofullständiga maskin enligt bilaga VII (del B) har utfärdats samt vi åtar oss att vid rimlig begäran skicka dessa på elektronisk väg till behöriga tillsynsmyndigheter inom branschen. Dokumentationsansvarig: Patrick Rieder, Compliance Manager

Idrifttagningen av den ofullständiga maskinen är så länge inte tillåten tills det eventuellt har konstaterats att apparaten har monterats in i den ofullständiga maskinen och att den motsvarar kraven i EG-maskindirektiv (2006/42).

Kaegiswil, 11.01.2011

Bruno von Wyl Christiane Leister Teknisk direktör Firmainnehavare

Avfallshantering

Elektriska verktyg, tillbehör och förpackningsmaterial ska lämnas till återanvändning enligt milfjöföreskrift. Endast för länder inom EU: Kasta aldrig elverktyg i soporna! Enligt det europeiska direktivet 2002/96 om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter måste kasserade elverktyg sopsorteras och lämnas till en miljöstation med uppsamlingsställe för återvinning.

Service och reparation

• Reparationer får endast utföras av auktoriserade Leister-serviceverkstäder. De garanterar en fackmässig och tillförlitlig reparationsservice inom 24 timmar med originalreservdelar enligt gällande kretsscheman och reservdelslistor.

Garanti

• För denna apparat ges en basgaranti på tre (3) år från inköpsdatum (redovisas med kvitto eller följesedel). Skador som uppstått kommer att åtgärdas med reservdelar eller reparation. Värmeelement ingår inte i denna garanti.

• Alla andra garantianspråk är uteslutna med förbehåll för tillämpliga bestämmelser.

• Skador som uppstår genom naturligt slitage, överbelastning eller felaktig hantering, omfattas inte av denna garanti.

• Garantianspråk består inte för maskiner som modifierats eller förändrats av användaren.

30

Bruksanvisning

(Oversettelse av den originale bruksanvisningen)

Ta vare på bruksanvisningen og les den nøye før apparatet tas i bruk.

Leister IGNITER Varmluftblåser

Bruk

Innebygget apparat for oppvarming med pellet og trespon

Advarsel

Livsfare ved åpning av apparatet, da spenningsførende komponenter og tilkoplinger

blottlegges. Før apparatet åpnes, må dette være koblet fra nettet på alle Forsikt, fremmedspenning.

Brann- og eksplosjonsfare ved feil bruk av varmluftapparater, særdeles i nærheten av brennbare materialer og eksplosive gasser.

Fare for brannskader! Røret til varmeelementet skal ikke berøres når det er i varm tilstand. La apparatet avkjøle seg. Varmluftstrålen må ikke rettes mot mennesker eller dyr.

N

poler.

Forsiktig

230

400

Merkespenningen som er angitt på apparatet, må stemme overens med

nettspenningen.

Apparatet må overvåkes når det er i drift. Varme kan spre seg til brennbare materialer som befinner seg utenfor synsvidde.

Apparatet skal kun brukes av hertil utdannet fagpersonell, eller under deres tilsyn. Barn må ikke få tilgang til apparatet, eller bruke det.

Apparatet må beskyttes mot fuktighet og væte.

Rør til varmeelementet

Elektriske tilkoblinger

Slangetilkobling

Innvendig gjenge

Anleggsflate for montering

31

Tekniske data

Typ spenning / effekt

120 V~

50 / 60 Hz

IGNITER BM2

IGNITER BM4

ADimensjoner L × B × H mm 283 × 90 × 90 Vekt kg 1 CE-merking Sikkerhetstegn Sertifiseringstype CCA Beskyttelsesklasse II

LeisYtelsesklasser for følgende bruk:

600 W pellet 1100 W / 1550 W / 1600 W pellet og trespon

Med forbehold om tekniske endringer  Nettspenning ikke reversibel

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. luftmengde

l/min. (20°C)

230 230

80 230 230

Lufttrykk

mbar

25 25

3 25 25

lufttemperatur °C

2

3

4

Maks.

600 600

500 600 600

dB (A)

68 68

58 68 68

Innbyggingsmål i mm

32

Driftsanvisninger

• Apparatet skal kun brukes montert i en varmekjele.

• Apparatet må avkjøles etter tenning – Tilkobling: Blåser og oppvarming separat, oppvarmingen slås av og det etterluftes med blåseren. – Tilkobling: Blåser og oppvarming, oppvarmingen slås av og det etterluftes med sekundærblåseren.

• Monteringen bør helst utføres horisontalt hvis det er mulig (reduksjon av returtrykk av røykgass).

• Kun ren luft må suges inn (se tilbehør 107.286 og 107.287).

Tilkobling

Blåser og oppvarming separat

brun (fase oppvarming) blå (nøytralleder)

svart (fase blåser)

Blåser og oppvarming

brun (fase oppvarming) blå (nøytralleder)

brun (fase blåser)

Tilbehør

Det skal kun brukes tilbehør fra Leister.

107.286 Luftslange 107.287 Slangeklemme

136.916 Varmeelement 230 V~ 1550 W 136.918 Varmeelement 120 V~ 1500W

141.002 Varmeelement 230 V~ 1050 W 141.005 Varmeelement 120 V~ 1050 W

141.003 Varmeelement 230 V~ 550 W 141.006 Varmeelement 120 V~ 550 W

Skifte av varmeelement

1 2 3 4

75 6

33

Sammenstillingserklæring

(i overensstemmelse med EF-maskindirektiv 2006/42, vedlegg II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Sveits erklærer hermed, at den

delvis ferdigstilte maskinen Betegnelse: Varmluftblåser

Type: Igniter

- såfremt det er mulig ut fra leveranseomfanget - oppfyller de gjeldende, grunnleggende kravene i EF-maskindirektivet (2006/42).

Den delvis ferdigstilte maskinen oppfyller dessuten kravene i det følgende EF-direktivet(er): EF-direktiv(er): Elektromagnetisk kompatibilitet 2004/108

Lavspenningsdirektiv 2006/95

Harmoniserte standarder: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Dessuten erklærer vi, at den spesielle tekniske dokumentasjonen for denne delvis ferdigstilte maskinen ble utarbeidet i henhold til vedlegg VII (del B), og vi forplikter oss til å overføre denne elektronisk til tilsynsmyndighetene på begrunnet anmodning. Navn på personen som har fullmakt til å utarbeide tekniske dokumenter: Patrick Rieder, Compliance Manager

Det er forbudt å ta i bruk den delvis ferdigstilte maskinen for første gang, før maskinen som den delvis ferdigstilte maskinen ble bygget inn i, er erklært å være i samsvar med bestemmelsene i EF-maskindirektivet (2006/42).

Kaegiswil, 24.09.2010 Bruno von Wyl Christiane Leister Teknisk direktør Firmainnehaver

Avfallshåndtering

Elektroverktøy, tilbehør og emballasjer skal leves til egnede oppsamlingssteder for gjenvinning. Kun for EU-land: Elektroverktøy skal ikke kastes i husholdningsavfallet! I samsvar med direktiv 2002/96 om elektro- og elektroniske apparater og dets implementering i nasjonal lovgivning, må utrangerte elektroverktøy kildesorteres og leveres til gjenvinning.

Service og reparasjon

• Reparasjoner skal kun utføres av autoriserte Leister-servicesteder.

Disse sikrer en faglig korrekt og pålitelig reparasjonsservice innen 24 timer, med originale reservedeler i henhold til koblingsskjemaer og reservedelslister.

Garanti

• For dette apparatet består det en prinsipiell garanti på tre (3) år fra kjøpsdato (bevis gjennom faktura eller

følgeseddel). Skader som er oppstått utbedres gjennom levering av erstatning, eller reparasjon. Varmeelementer er utelukket fra denne garantien.

• Ytterligere krav er utelukket, med mindre dette er i strid med lovmessige bestemmelser.

• Feil som oppstår ved naturlig slitasje, overbelastning, eller som kan føres tilbake til feil håndtering, dekkes

ikke av garantien.

• Garantien gjelder imidlertid ikke for enheter som kjøperen har bygget om eller endret.

34

Betjeningsvejledning

(Oversættelse af den originale betjeningsvejledning)

Betjeningsvejledningen gennemlæses omhyggeligt før ibrugtagning og gemmes til evt. senere brug.

Leister IGNITER Varmluftblæser

Anvendelse

Monteringsanordning til træpille- og træflisfyr

Advarsel

Livsfare ved åbning af apparatet pga. spændingsførende komponenter og

tilslutninger kan blotlægges. Inden åbning af apparatet skal alle ledningsnettet. Advarsel ekstern spænding.

Brand- og eksplosionsfare ved ukorrekt anvendelse af varmluftblæsere, specielt i nærheden af brændbare materialer og eksplosive gasser.

Forbrændingsfare! Varmeelementrør må ikke berøres i varm tilstand. Lad apparatet afkøle. Varmluftstråle må ikke rettes mod personer eller dyr.

DK

poler frakobles

Forsigtig

230

400

Varmeelementrør

Nominel spænding, der er angivet på apparatet, skalmodsvare den aktuelle

netspænding.

Apparatet skal overvåges under drift. Varme kan nå til brændbare materialer, der er udenfor synsvidde.

Apparatet må kun benyttes af uddannede personer eller under opsyn af disse. Børn må ikke benytte apparatet.

Apparatet skal beskyttes mod fugt og væske.

El-tilslutninger

Indvendigt gevind

Montering-anlægsflade

35

Tekniske data

Typ e spænding / effekt

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Mål L × B × H mm 283 × 90 × 90

Vægt kg 1

Overensstemmelsesmærke

Sikkerhedsmærke

Godkendelsestype CCA

Beskyttelsesklasse II

Effektklasser for følgende anvendelse:

600 W træpiller

1100 W / 1550 W / 1600 W træpiller og træflis

Ret til tekniske ændringer forbeholdes

 Indgangsspænding ikke reverserbar

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. luftmængde

l/min. (20°C)

230 230

80 230 230

Lufttryk

mbar

25 25

3 25 25

Lufttemperatur °C

2

3

4

Maks.

600 600

500 600 600

dB (A)

68 68

58 68 68

Indbygningsmål i mm

36

Driftsvejledning

• Apparatet indbygges udelukkende til brug med en varmekeddel.

• Lad apparatet afkøle efter tænding – Tilslutning: Blæser og opvarmning adskilt, sluk for varmeren og udluft med blæseren. – Tilslutning: Blæser og varmer, sluk for varmeren og udluft med sekundærblæseren.

• Indbygningen skal så vidt muligt udføres vandret (mindskning af røggas tilbageløb).

• Kun indsugning af ren luft (se tilbehør 107.286 og 107.287).

Tilslutning

Blæser og varmer adskilt

brun (fase varmer) blå (nulleder)

sort (fase blæser)

Blæser og varmer

brun (fase varmer) blå (nulleder)

brun (fase blæser)

Tilbehør

Der må kun benyttes Leister-tilbehør.

107.286 Luftslange 107.287 Slangeklemme

136.916 Varmeelement 230 V~ 1550 W 136.918 Varmeelement 120 V~ 1500W

141.002 Varmeelement 230 V~ 1050 W 141.005 Varmeelement 120 V~ 1050 W

141.003 Varmeelement 230 V~ 550 W 141.006 Varmeelement 120 V~ 550 W

Udskiftning af varmeelement

1 2 3 4

75 6

37

Monteringserklæring

(ifølge maskindirektiv 2006/42/EF; Bilag II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Schweiz erklærer hermed, at

den ufuldstændige maskine Betegnelse: Varmluftblæser

Type: Igniter

- så vidt det er muligt ud fra leveringsomfanget – opfylder de gældende grundlæggende krav for EF-maskiner Ifølge direktiv 2006/42/EF.

Den ufuldstændige maskine opfylder desuden kravene for følgende EF-direktiv(er): EF-direktiv(er): Elektromagnetisk kompatibilitet 2004/108

Lavspændingsdirektivet 2006/95

Harmoniserede normer: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Desuden erklærer vi, at de særlige tekniske dokumenter for denne ufuldstændige maskine ifølge Bilag VII (del B) er blevet fremstillet, og vi forpligter os til at overføre disse elektronisk efter anmodning fra tilsynet for markedsovervågning. Navn på fuldmægtige for dokumentering: Patrick Rieder, Compliance Manager

Idriftsættelse af den ufuldstændige maskine er ikke tilladt før det i givet fald fastsættes, at maskinen er blevet indbygget i den ufuldstændige maskine, ifølge bestemmelserne i maskindirektiv 2006/42/EF.

Kaegiswil, 11.01.2011 Bruno von Wyl Christiane Leister Teknisk direktør Firma-indehaver

Bortskaffelse

Elektrisk værktøj, tilbehør og emballage skal bortskaffes miljømæssigt korrekt. Nur fur EU-lande: Bortskaf ikke el-værktøj med husholdningsaffald! Ifølge direktiv 2002/96/EF om affald af elektrisk og elektronisk affald og deres omsætning i national ret, skal ikke længere anvendelige elektriske værktøjer indsamles separat og tilføres miljørigtig genanvendelse.

Service og reparation

• Reparationer må kun udføres af autoriserede Leister-service-steder. Disse yder en faglig korrekt og holdbar

reparationsservice med original-dele i henhold til diagrammer og reservedelslister.

Garanti

• Dette apparat er grundlæggende dækket af en garanti på tre (3) år fra købsdato (dokumentation ved faktura eller

leveringspapir). Opståede skader udbedres ved levering af reservedele eller reparation. Varmeelementer er undtaget fra garantidækningen.

• Yderligere krav er, med forbehold for retslige bestemmelser. udelukket.

• Skader der er opstået som følge af naturlig nedslidning, overbelastning eller ukorrekt behandlinger udelukket

fra garantien.

• Der kan ikke gøres garantikrav gældende for apparater der af køberen er ombygget eller forandret.

38

Käyttöohje

(Alkuperäisen käyttöohjeen käännös)

Käyttöohjeet on luettava huolellisesti ennen käyttöönottoa ja säilytettävä myöhempää tarvetta varten

Leister IGNITER Kuumailmapuhallin

Käyttö

Asennus pelletti- ja hakelämmittimiin

Varoitus

Hengenvaara laitteen avaamisen yhteydessä, koska jännitteiset komponentit

ja liitännät tulevat tällöin näkyviin. Ennen laitteen avaamista se on erotettava kaikkinapaisesti

Kuumailmalaitteiden epäasianmukaisesta käytöstä on seurauksena tulipalon ja räjähdyksen vaara, Erityisesti syttyvien materiaalien ja räjähdysalttiiden kaasujen läheisyydessä.

Palovammojen vaara! Älä koske lämmityselementin putkeen sen ollessa kuuma. Anna laitteen jäähtyä. Älä suuntaa kuumailmasuihkua henkilöihin tai eläimiin.

verkkovirrasta. Huomio: vieras jännite!

SF

Huomio!

230

400

Laitteessa ilmoitetun nimellisjännitteen on vastattava verkkojännitettä.

Laitetta saa käyttää ainoastaan valvonnan alaisena. Lämpö saattaa kulkeutua syttyviin materiaaleihin, jotka eivät ole näköetäisyydellä. Laitetta saavat käyttää ainoastaan koulutuksen saaneet alan ammattilaiset tai heidän valvonnassaan olevat. Lapset eivät saa käyttää laitetta lainkaan.

Laite on suojattava kosteudelta.

Lämmityselementin putki

Sähköliitännät

Letkuliitäntä

Sisäkierre

Asennuspinta

39

Tekniset tiedot

Tyyppi Jännite/teho

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Mitat P × L × K mm 283 × 90 × 90

Paino kg 1

Vaatimustenmukaisuusmerkki

Turvallisuusmerkki

Sertifiointitapa CCA

Suojausluokka II

Teholuokat seuraavaa käyttöä varten:

600 W Pelletit

1100 W / 1550 W / 1600 W Pelletit ja hake

Oikeus teknisiin muutoksiin pidätetään

 Liitäntäjännitettä ei voida vaihtokytkeä

1100 W 1550 W

600 W 1100 W 1550 W

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. ilmamäärä

l/min. (20 °C)

230 230

80 230 230

Ilmanpaine

mbar

25 25

3 25 25

ilmanlämpötila °C

2

3

4

Maks.

600 600

500 600 600

dB (A)

68 68

58 68 68

Asennusmitat, mm

40

Käyttöä koskevia ohjeita

• Laitetta saa käyttää ainoastaan lämmityskattilaan asennettuna.

• Laitteen jäähdytys sytytyksen jälkeen – Liitäntä: Puhallin ja lämmitys erillään, lämmitys kytketään pois päältä ja jälkituuletetaan puhaltimen avulla. – Liitäntä: Puhallin ja lämmitys, lämmitys kytketään pois päältä ja jälkituuletetaan toisiopuhaltimen avulla.

• Laite tulee asentaa vaakasuoraan asentoon, mikäli mahdollista (savukaasun takaisinvirtauksen vähentäminen).

• Ainoastaan puhtaan ilman imeminen (katso lisävarusteet 107.286 ja 107.287).

Liitäntä

Puhallin ja lämmitys erillään

ruskea (vaihe, lämmitys) sininen (nollajohdin)

musta (vaihe, puhallin)

Puhallin ja lämmitys

ruskea (vaihe, lämmitys) sininen (nollajohdin)

ruskea (vaihe, puhallin)

Lisävarusteet

Laitteessa saa käyttää ainoastaan alkuperäisiä Leister-lisävarusteita.

107.286 Ilmaletku 107.287 Letkun pinne

136.916 Lämmityselementti 230 V~ 1550 W 136.918 Lämmityselementti 120 V~ 1500W

141.002 Lämmityselementti 230 V~ 1050 W 141.005 Lämmityselementti 120 V~ 1050 W

141.003 Lämmityselementti 230 V~ 550 W 141.006 Lämmityselementti 120 V~ 550 W

Lämmityselementin vaihto

1 2 3 4

75 6

41

Liittämisvakuutus

(EY-konedirektiivin 2006/42; liitteen II B mukaisesti) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Sveitsi vakuuttaa täten, että seuraava

puolivalmiste Kuvaus: kuumailmapuhallin

Tyyppi: Igniter

- vastaa EY-konedirektiivin (2006/42) sovellettavia perusvaatimuksia niin pitkälti kuin kyseessä olevan toimituksen laajuuden kyseessä ollessa mahdollista..

Tämän lisäksi puolivalmiste vastaa seuraavien EY-direktiivi(e)n vaatimuksia: EY-direktiivi(t): Sähkömagneettinen yhteensopivuus 2004/108

Pienjännitedirektiivi 2006/95

Yhdenmukaistetut standardit: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

Tämän lisäksi vakuutamme, että puolivalmisteelle on laadittu liitteen VII (osa B) mukaiset erityiset tekniset asiakirjat ja sitoudumme luovuttamaan ne sähköisessä muodossa markkinavalvontaviranomaisille perustellusta syystä. Asiakirjavaltuutetun nimi: Patrick Rieder, vaatimustenmukaisuudesta vastaava

Puolivalmisteen käyttöönotto on sallittua vasta, kun on todettu, että kone, johon puolivalmiste on asennettu, on edellä mainitun EY-konedirektiivin (2006/42) määräysten mukainen.

Kaegiswil, 11.01.2011 Bruno von Wyl Christiane Leister Tekninen johtaja Yrityksen omistaja

Hävitys

Kierrätä sähkötyökalut, tarvikkeet ja pakkaukset ympäristöystävällisellä tavalla. Vain EU-maat: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Eurooppalaisen sähkö- ja elektroniikkalaiteromudirektiivin 2002/96 sekä sen kansallisten sovellusten mukaisesti on käyttökelvottomat sähkötyökalut kerättävä erillisiin keräyspisteisiin ja toimitettava kierrätettäväksi ympäristöystävällisellä tavalla.

Huolto ja korjaus

• Korjaustyöt on annettava aina valtuutetun Leister-huoltopisteen suoritettaviksi. Ne takaavat 24 tunnin kuluessa

ammattimaisen ja luotettavan korjauksen/huollon alkuperäisiä varaosia käyttäen sekä kytkentäkaavioita ja varaosaluetteloita noudattaen.

Tuotevastuu

• Tuotteella on kolmen (3) vuoden takuu ostopäivästä alkaen (todisteeksi esitettävä kuitti tai toimitustodistus).

Tuotevauriot korvataan toimittamalla uusi tuote tai korjaamalla tuote. Tuotevastuu ei kata lämmityselementtejä.

• Muita vaateita ei lakimääräisiä säännöksiä lukuun ottamatta hyväksytä.

• Takuun piiriin eivät kuulu luonnollisesta kulumisesta, ylikuormituksesta tai epäasianmukaisesta käsittelystä

johtuvat vauriot.

• Emme vastaa laitteista, joita ostaja on muokannut tai muuttanut.

42

Návod k obsluze

(Překlad originálního návodu k obsluze)

Před uvedením do provozu přečíst pozorně návod k obsluze a uschovat ho aby byl stále k dispozici.

Leister IGNITER Ventilátor horkého vzduchu

Použití

Vestavěné zařízení pro topení štěpkou a peletami

Varování

CZ

Pozor

230

400

Nebezpečí života

připojení. Před otevřením musí být zařízení všemi póly odpojen od sítě. Pozor cizí napětí.

Nebezpečí požáru a exploze

zařízení, především v blízkosti hořlavých materiálů a explozivních plynů.

Nebezpečí popálení!

nechejte vychladnout. Proud horkého vzduchu nesměřujte na osoby a zvířata.

Jmenovité napětí

Zařízení musí být provozováno materiálům, které se nachází mimo dohled.

Přístroj smí být používán jen dohledem. Používání zařízení dětmi je zcela zakázáno.

Zařízení

chraňte před vlhkostí a mokrem

při otevření zařízení z důvodu odkrytí vodivých komponent a

při neodborném použití horkovzdušných

Nedotýkejte se horké trubky topného článku. Přístroj

, uvedené na přístroji, musí souhlasit se síťovým napětím.

pod kontrolou

vyškolenými odborníky

. Teplo může dosáhnout k hořlavým

nebo pod jejich

.

Elektrická připojení

Trubka topného článku

Připojení hadice

Vnitřní závit

Styčná montážní plocha

43

Technické údaje

Typ Napětí / výkon

120 V~

50 / 60 Hz

IGNITER

BM2

IGNITER

BM4

Rozměry D × D × V mm

Hmotnost

Značka konformity

Bezpečnostní značka

Typ certifikátu

Třída ochrany II

Výkonové třídy pro následující použití:

600 W pelety

1100 W / 1550 W / 1600 W pelety a štěpky

Technické změny vyhrazeny



Napájecí napětí není přepínatelné

1100 W 1550 W

600 W 1100 W 1550 W

kg 1

CCA

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. množství vzduchu

l/min. (20°C)

230 230

80 230 230

283 × 90 × 90

Tlak vzduchu

mbar

25 25

3 25 25

2

3

4

Max. teplota vzduchu °C

600 600

500 600 600

dB (A)

68 68

58 68 68

Montážní rozměry v mm

44

Provozní pokyny

•Zařízení smí být používáno jen vestavěné v topném kotli.

•Zařízení po zapálení ochlaďte – Připojení: Ventilátor a topení odděleny, topení vypněte a ventilátorem dovětrejte. – Připojení: Ventilátor a topení, topení vypněte a sekundárním ventilátorem dovětrejte.

•Montáž by se měla provádět pokud možno horizontálně (snížení zpětného vývoje kouřových plynů).

•Nasávejte jen čistý vzduch (viz příslušenství 107.286 a 107.287).

Připojení

Ventilátor a topení odděleny

hnědá (fáze topení) modrá (neutrální vodič)

černá (fáze ventilátoru)

Ventilátor a topení

hnědá (fáze topení) modrá (neutrální vodič)

hnědá (fáze ventilátoru)

Příslušenství

Je povoleno používat jen příslušenství Leister.

107.286 Vzduchová hadice 107.287 Hadicová spona

136.916 Topný článek 230 V~1550 W 136.918 Topný článek 120 V~1500W

141.002 Topný článek 230 V~1050 W 141.005 Topný článek 120 V~1050 W

141.003 Topný článek 230 V~550 W 141.006 Topný článek 120 V~550 W

Výměna topného článku

1

2

3 4

75 6

45

Prohlášení o zabudování

(ve smyslu ES směrnice pro strojírenská zařízení 2006/42; příloha II B) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Švýcarsko

úplné strojní zařízení Označení:

Typ:

- je-li to z rozsahu dodávky možné - odpovídá základním uplatnitelným požadavkům ES směrnice pro strojírenská zařízení (2006/42).

Neúplné strojní zařízení kromě toho odpovídá požadavkům následující(ch) ES směrnic(e): ES směrnice: Elektromagnetická kompatibilita 2004/108

Nízkonapěťová směrnice 2006/95 Harmonizované normy: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

Dále prohlašujeme, že pro toto neúplné strojní zařízení byly vytvořeny speciální technické podklady podle přílohy VII (díl B) a zavazujeme se předat tyto podklady na základě odůvodněného vyžádání kontrolním úřadům v elektronické podobě. Jméno zplnomocněnce pro dokumenty: Patrick Rieder, Compliance Manager

Uvedení neúplného strojního zařízení do provozu je zakázáno do té doby, dokud nebude v daném případě stanoveno, že strojní zařízení, do kterého bylo zabudováno neúplné strojní zařízení, odpovídá ustanovením ES směrnice pro strojírenská zařízení (2006/42).

Kaegiswil, 24.09.2010 Bruno von Wyl Christiane Leister Technický ředitel Majitelka společnosti

Ventilátor horkého vzduchu Igniter

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

tímto prohlašuje, že ne-

Likvidace odpadu

Elektrická nářadí, příslušenství a obaly by měly být odevzdány k opětovnému zhodnocení v souladu s ochranou životního prostředí. Jen pro státy EU: Nevhazujte elektrická nářadí do domovního odpadu! Podle evropské směrnice 2002/96 o upotřebených elektrických a elektronických přístrojích a jejím uplatnění v národním právu musí být dále neupotřebitelná elektrická nářadí shromažďována odděleně a odevzdána k opětovnému zhodnocení v souladu s ochranou životního prostředí.

Servis a opravy

•Opravy nechte provést výhradně autorizovanými

24 hodin

a seznamů náhradních dílů.

denně odborný a spolehlivý

opravářský servis

servisními místy společnosti Leister

s originálními náhradními díly podle schémat zapojení

. Tato místa poskytují

Záruka

•Na tento přístroj poskytujeme základní záruku tři (3) roky od data nákupu (důkaz předložením účtenky nebo dodacího listu). Vzniklé škody budou odstraněny dodáním náhradního dílu nebo opravou. Topné články jsou z této záruky vyloučeny.

•Další nároky jsou, při dodržení zákonných ustanovení, vyloučeny.

•Škody vycházející z přirozeného opotřebení, přetížení nebo neodborné manipulace jsou vyloučeny ze záruky.

•Nárok na záruku zaniká u přístrojů, které byly kupcem přestavěny nebo pozměněny.

46

Kullanım kılavuzu

(Orijinal kullanım kılavuzunun çevirisi)

Kullanım kılavuzunu, makineyi işletime almadan önce dikkatle okuyun ve daha sonra başvurmak üzere saklayın.

Leister IGNITER Sıcak hava fanı

Uygulama

Pelet ve odunlu ısıtma sistemlerine monte edilip kullanılabilen cihaz

Uyarı

Gerilim ileten bileşenler ve bağlantılar açığa çıkacağı için cihazın açılması sırasında

ölüm tehlikesi

sinden tamamen

Sıcak hava fanının, özellikle yanıcı malzemelerin ve patlayıcı gazların yakınında usulüne uygun olarak kullanılmadığında, yangın ve patlama tehlikesi vardır.

vardır. Cihaz açılmadan önce, cihazın elektrik fişi elektrik şebeke-

ayrılmalıdır. Dikkat! Harici gerilim.

TR

Yanma tehlikesi!

Cihazı soğumaya bırakın. Sıcak hava huzmesini insanlara veya hayvanlara doğru tutmayın.

Dikkat

230

400

Cihaz üzerinde belirtilen

Cihaz,

kontrol altında tutularak

kalan yanıcı yanıcı malzemelere ulaşabilir. Cihaz, sadece

kullanılabilir. Çocukların cihazı kullanması kesinlikle yasaktır.

Cihaz,

neme ve ıslaklığa karşı korunmalıdır

Isıtma elemanı borusu

Sıcak durumdaki ısıtma elemanı borusuna temas etmeyin.

anma gerilimi

eğitimli uzman kişiler

ile şebeke gerilimi aynı olmalıdır.

kullanılmalıdır. Oluşan ısı, görüş alanının dışında

tarafından veya bu kişilerin gözetimi altında

.

Elektrik bağlantıları

Hortum bağlantısı

İçten dişli bağlantı yeri

Montaj destek yüzeyi

47

Teknik Veriler

Tip Gerilim / Güç

120 V~

50 / 60 Hz

IGNITER BM2

IGNITER BM4

Ölçüler U × G × Y mm Ağırlığı Uygunluk işareti Emniyet işareti Sertifika Koruma sınıfı II

Aşağıdaki kullanım alanları için güç düzeyleri:

600 W Pelet ısıtma sistemleri 1100 W / 1550 W / 1600 W Pelet ve odunlu ısıtma sistemleri

Teknik değişiklik yapma hakkı saklıdır



Bağlantı gerilimi değiştirilemez

1100 W 1550 W

600 W 1100 W 1550 W

kg 1

CCA

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

Min. hava miktarı

lt/dak. (20°C)

230 230

80 230 230

283 × 90 × 90

Hava basıncı

mbar

25 25

3 25 25

Maks. hava

sıcaklığı °C

600 600

500 600 600

2

3

4

dB (A)

68 68

58 68 68

mm olarak montaj ölçüleri

48

Çalışma talimatları

•Cihaz, sadece bir ısıtma kazanına monte edilmiş şekilde kullanılabilir.

•Cihaz, ateşlendikten sonra soğumaya bırakılmalıdır – Bağlantı: Fan ve ısıtıcı ayrı olarak bağlanır, ısıtıcı kapatılmalıdır ve fan ile havalandırılmalıdır. – Bağlantı: Fan ve ısıtıcı, ısıtıcı kapatılmalıdır ve sekonder fan ile havalandırılmalıdır.

•Cihaz, mümkün olduğunca yatay bir şekilde monte edilmelidir (baca gazı birikmesi).

•Sadece temiz hava aspire edilmelidir (bkz. aksesuar 107.286 ve 107.287).

Bağlantı

Fan ve ısıtıcı birbirinden ayrı

Kahverengi (Isıtıcı fazı) Mavi (Nötr iletken)

Siyah (Fan fazı)

Fan ve ısıtıcı

Kahverengi (Fan fazı) Mavi (Nötr iletken)

Kahverengi (Fan fazı)

Aksesuar

Sadece Leister firmasına ait aksesuarlar kullanılabilir.

107.286 Hava hortumu 107.287 Hortum kelepçesi

136.916 Isıtma elemanı 230 V~1550 W 136.918 Isıtma elemanı 120 V~1500W

141.002 Isıtma elemanı 230 V~1050 W 141.005 Isıtma elemanı 120 V~1050 W

141.003 Isıtma elemanı 230 V~550 W 141.006 Isıtma elemanı 120 V~550 W

Isıtma elemanının değiştirilmesi

1

2

3 4

75 6

49

Donanım Ekleme Beyanı

(2006/42/AT sayılı AT Makine Emniyeti Yönetmeliği Ek II B uyarınca) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/sviçre

tamamlanmış makinenin Tanım:

Tip: teslimat kapsamı bakımından mümkün olduğu kadar AT Makine Emniyeti Yönetmeliği’nin (2006/42) uygulanabilir

temel hükümlerine uygun olduğunu beyan eder. Kısmen tamamlanmış makine, ayrıca aşağıda belirtilen AT yönetmeliğinin (lerinin) hükümlerine uygundur:

AT yönetmeliği (leri): Elektromanyetik Uyumluluk 2004/108 Alçak Gerilim Yönetmeliği 2006/95

Harmonize standartlar: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

Bu kısmen tamamlanmış makine için, EK VII (Bölüm B) uyarınca gerekli özel teknik dosyaların düzenlendiğini ve bu teknik dosyaların haklı bir amaçla talep edilmesi halinde pazar denetleme kurumlarına elektronik yolla iletileceğini beyan ediyoruz. Teknik dosya düzenleyen yetkilinin adı: Patrick Rieder, Compliance Manager

Kısmen tamamlanmış bu makine, ancak monte edileceği makinenin 2006/42/AT sayılı AT Makine Emniyeti Yönetmeliği’nin hükümlerine uygun olduğu tespit edildiğinde işletime alınabilir.

Kaegiswil, 11.01.2011 Bruno von Wyl Christiane Leister Teknik Müdür Firma Sahibi

Sıcak hava fanı Igniter

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

, aşağıda adı geçen kısmen

İmha Edilmesi

Elektrikli ve elektronik aletler, aksesuarlar ve ambalajlar, çevreye uygun bir şekilde geri dönüşüm sistemine dahil edilmelidir. atmayın! Elektrikli ve elektronik eski cihazlar hakkındaki 2002/96/AT sayılı Avrupa Birliği Yönetmeliği ve bu yönetmeliğin ulusal yasalar uyarlanmış hali uyarınca, kullanılabilecek durumda olmayan elektrikli aletler ayrı olarak toplanmalı ve çevreye uygun bir şekilde geri dönüşüm sistemine dahil edilmelidir.

Sadece AB ülkeleri için:

Elektrikli ve elektronik aletleri ev çöpüne

Servis ve Onarım

•Onarımlar, sadece yetkili devre planlarına ve yedek parça listelerine uygun olarak orijinal yedek parçalar ile profesyonel ve güvenilir onarım hizmeti vermektedir.

Leister servisleri

tarafından yapılmalıdır.

Yetkili servisler, 24 saat içerisinde

Garanti

•Cihaz, satın alma tarihinden itibaren üç (3) yıllık temel bir garantiye sahiptir (fatura veya sevk irsaliyesi ibrazı şarttır). Garanti kapsamında meydana gelen hasarlar değişim veya onarım yapılarak giderilir. Isıtma elemanları bu garanti kapsamına dahil değildir.

•Bunun dışında, yasal düzenlemeler kayda alınmak sureti ile hiçbir hak talep edilemez.

•Doğal aşınmadan, aşırı yüklenmeden veya usulüne uygun olmayan işlemlerden kaynaklanan hasarlar garanti kapsamına dahil değildir.

•Müşteri tarafından üzerinde modifikasyon veya değişiklik yapılan makineler için hiçbir hak talep edilemez.

50

Instrukcja obsługi

(Tłumaczenie oryginalnej instrukcji obsługi)

Należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zachować ją do późniejszego użytku.

Leister IGNITER Dmuchawa gorącego powietrza

Zastosowanie

Urządzenie do zamontowania w urządzeniach grzewczych na pelety i zrębki drzewne

Ostrzeżenie

PL

Uwaga

230

400

Otwarcie urządzenia stwarza znajdujące się pod napięciem oraz wszystkie przyłącza. Przed otwarciem urządzenia należy wszystkie bieguny odłączyć od źródła zasilania. Uwaga, obce napięcie elektryczne.

Nieprawidłowe korzystanie z dmuchaw gorącego powietrza, w szczególności w pobliżu materiałów łatwopalnych i gazów wybuchowych, stwarza

pożaru i eksplozji Ryzyko poparzenia!

Należy poczekać, aż urządzenie wystygnie. Strumienia gorącego powietrza nie wolno kierować w stronę ludzi lub zwierząt.

Napięcie sieciowe

na urządzeniu.

Pracę urządzenia teriałów łatwopalnych znajdujących się poza zasięgiem wzroku.

Urządzenie może być używane wyłącznie przez lub pod ich nadzorem. Surowo zabrania się używania tego urządzenia przez dzieci.

Urządzenie należy chronić przed wilgocią i wodą.

ryzyko utraty życia

.

Nie dotykać rozgrzanej rury wylotu gorącego powietrza.

musi być zgodne z napięciem znamionowym podanym

należy kontrolować

, ponieważ zostają odsłonięte elementy

. Gorące powietrze może dotrzeć do ma-

wykwalifikowanych specjalistów

Złącza elektryczne

ryzyko

Rura wylotu gorącego powietrza

Złącze węża

Gwint wewnętrzny

Powierzchnia montażowa

51

Dane techniczne

Typ

IGNITER BM2

IGNITER BM4

Wymiary dług. × szer. × wys. mm Ciężar Znak zgodności Znak bezpieczeństwa Rodzaj certyfikatu Stopień ochrony II

Klasy mocy do następującego zastosowania:

600 W pelety 1100 W / 1550 W / 1600 W pelety i zrębki drzewne

Prawo do zmian technicznych zastrzeżone.



Napięcia zasilającego nie można przełączać

Napięcie / Moc

120 V~

50 / 60 Hz

1100 W 1550 W

600 W 1100 W 1550 W

kg 1

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

CCA

Min. ilość powietrza

l/min. (20°C)

230 230

80 230 230

Ciśnienie powietrza

mbar

25 25

3 25 25

283 × 90 × 90

2

3

4

Maks. temperatura

powietrza °C

600 600

500 600 600

dB (A)

68 68

58 68 68

Wymiary do montażu w mm

52

Wskazówki eksploatacyjne

•Urządzenie należy stosować wyłącznie wbudowane w kocioł grzejny.

•Chłodzenie urządzenia po zapłonie – Przyłącze: Dmuchawa i ogrzewanie oddzielnie, wyłączyć ogrzewanie i ochłodzić je za pomocą dmuchawy. – Przyłącze: Dmuchawa i ogrzewanie, wyłączyć ogrzewanie i ochłodzić je za pomocą dmuchawy wtórnej.

• Urządzenie należy, w miarę możliwości, zamontować w pozycji poziomej (zapobiega to gromadzeniu się gazów ze spalania).

•Należy zasysać wyłącznie czyste powietrze (patrz akcesoria 107.286 i 107.287).

Przyłącze

Dmuchawa i ogrzewanie oddzielnie

brązowy (faza podgrzewania) niebieski (przewód neutralny)

czarny (faza dmuchawy)

Dmuchawa i ogrzewanie

brązowy (faza podgrzewania) niebieski (przewód neutralny)

brązowy (faza dmuchawy)

Akcesoria

Należy stosować wyłącznie akcesoria firmy Leister.

107.286 Przewód powietrza 107.287 Zacisk na przewód

136.916 Element grzejny 230 V~1550 W 136.918 Element grzejny 120 V~1500W

141.002 Element grzejny 230 V~1050 W 141.005 Element grzejny 120 V~1050 W

141.003 Element grzejny 230 V~550 W 141.006 Element grzejny 120 V~550 W

Wymiana elementu grzejnego

1

2

3 4

75 6

53

Objaśnienia na temat montażu

(zgodnie z Dyrektywą maszynową WE 2006/42; załącznik II B)

Firma

Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Szwajcaria

niniejszym, iż niekompletna maszyna Nazwa:

Typ:

- o ile umożliwia to zakres dostawy - odpowiada stosowanym podstawowym wymaganiom dyrektywy maszynowej WE (2006/42).

Niekompletna maszyna odpowiada ponadto wymaganiom następującej(ch) dyrektywy / dyrektyw WE: Dyrektywa (dyrektywy) WE:Kompatybilność elektromagnetyczna 2004/108

Dyrektywa niskonapięciowa 2006/95 Normy zharmonizowane: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

Ponadto oświadczamy, iż zgodnie z Załącznikiem VII (część B) dla tej niekompletnej maszyny sporządzone zostały specjalne dokumenty techniczne oraz zobowiązujemy się do przekazania ich w formie elektronicznej urzędom nadzoru rynkowego w przypadku uzasadnionego wezwania. Nazwisko pełnomocnika ds. dokumentacji: Patrick Rieder, Compliance Manager

Zabrania się uruchamiania niekompletnej maszyny do chwili stwierdzenia, że maszyna, w którą została wbudowana odpowiada wymaganiom dyrektywy maszynowej WE (2006/42).

Kaegiswil, 24.09.2010 Bruno von Wyl Christiane Leister Dyrektor ds. technicznych Właściciel firmy

dmuchawa gorącego powietrza Igniter

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

oświadcza

Utylizacja

Narzędzia elektrotechniczne, akcesoria i opakowania należy utylizować zgodnie z zasadami ochrony środowiska naturalnego. nie wolno wyrzucać razem z odpadami z gospodarstwa domowego. Zgodnie z Dyrektywą Europejską 2002/96 dotyczącą zużytego sprzętu elektrycznego i elektronicznego i jej transpozycji w prawie krajowym, niezdatne do użytku narzędzia elektrotechniczne należy zbierać oddzielnie i utylizować zgodnie z zasadami ochrony środowiska naturalnego.

Dotyczy wyłącznie krajów UE:

Narzędzi elektrotechnicznych

Serwis i naprawy

•Naprawy mogą być przeprowadzane wyłącznie przez autoryzowane Gwarantują one fachową naprawę przy użyciu oryginalnych części zamiennych zgodnie ze schematami połączeń i listami części zamiennych w ciągu

24 godzin

.

punkty serwisowe firmy Leister

Gwarancja

•Urządzenie to jest objęte gwarancją wynoszącą trzy (3) lata od daty jego zakupu (na podstawie rachunku lub dowodu dostawy). Powstałe uszkodzenia są usuwane w drodze dostawy części zamiennych lub naprawy. Niniejsza gwarancja nie obejmuje elementów grzejnych.

•Gwarancja nie obejmuje wszelkich pozostałych roszczeń, z zastrzeżeniem ustaleń prawnych.

•Gwarancja nie obejmuje uszkodzeń wynikających z naturalnego zużycia, przeciążenia lub nieprawidłowego użytkowania urządzenia.

•Roszczenia nie obejmują urządzeń przebudowanych lub zmodyfikowanych przez nabywcę.

54

.

Használati utasítás

(Az eredeti használati utasítás fordítása)

A használati utasítást üzembevétel előtt gondosan olvassa el és őrizze meg.

Leister IGNITER Forró levegős fúvóka

Alkalmazás

Beépíthető készülék pellet- és faforgács-alapú fűtésekhez

Figyelmeztetés

H

A készülék kinyitása csatlakozók válhatnak szabaddá. A kinyitás előtt a készülék minden pólusát le kell választani az elektromos hálózatról. Vigyázat, idegen feszültség.

A forró levegős készülékek nem rendeltetésszerű használata esetén

robbanásveszély

közelében.

Égési sérülés veszély!

érinteni. Hagyja az eszközt lehűlni. A forró levegősugarat soha ne fordítsa személyek vagy állatok felé.

Figyelem

230

400

A hálózati feszültségnek meg kell egyeznie a készüléken megadott

feszültséggel

A készüléket anyagokhoz, amelyek látótávolságon kívül esnek.

A készüléket ilyen személy felügyelete. Gyermekek számára a készülék üzemeltetése szigorúan tilos.

Védje a készüléket a nedvességtől.

életveszélyes

áll fenn, különösen éghető anyagok és robbanékony gázok

A fűtőelem-csövet forró állapotban nem szabad meg-

.

csak felügyelet mellett

csak képzett szakemberek

, mivel feszültség alatt álló komponensek és

szabad üzemeltetni. A hő eljuthat éghető

üzemeltethetik, illetve az üzemeltetés feltétele

Elektromos csatlakozók

tűz- és

hálózati

Fűtőelem-cső

Tömlőcsatlakozó

Belső menet

Montírozási felfekvési felület

55

Műszaki adatok

Típus

IGNITER BM2

IGNITER BM4

Méretek H × Sz × M mm Tömege Megfelelőségi jelzés Biztonsági jelzés Tanúsítási osztály Védelmi osztály II

Teljesítmény-kategóriák a következő használathoz:

600 W Pellet 1100 W / 1550 W / 1600 W Pellet és faforgács

A műszaki módosítások joga fenntartva



A kapocsfeszültség nem kapcsolható át

Feszültség /

Teljesítmény

120 V~

50 / 60 Hz

1100 W 1550 W

600 W 1100 W 1550 W

kg 1

230 V~

50 / 60 Hz

1100 W 1600 W

600 W 1100 W 1600 W

CCA

Min. levegőmennyiség

l/min. (20°C)

230 230

80 230 230

283 × 90 × 90

Levegőnyomás

mbar

25 25

3 25 25

2

3

4

Max. levegő-

hőmérséklet °C

600 600

500 600 600

dB (A)

68 68

58 68 68

Beszerelési méretek mm-ben

56

Használati tudnivalók

•A készüléket csak fűtőüstbe beépítve szabad használni.

•A készüléknek a gyújtást követően le kell hűlnie – Csatlakozó: a fúvóka és a fűtés különválasztva, kapcsolja le a fűtést és a fúvókával végezzen utánszellőztetést. – Csatlakozó: Fúvóka és fűtés, kapcsolja ki a fűtést, és a másodlagos fúvókával végezzen utánszellőztetést.

•A beépítésnek lehetőség szerint vízszintesen kell történnie (a füstgáz torlódás csökkentése érdekében).

•Csak tiszta levegőt szívjon be (lásd 107.286 és 107.287 tartozékok).

Csatlakozó

Fúvóka és fűtés különválasztva

barna (fűtés fázis) kék (semleges vezeték)

fekete (fúvóka fázis)

Fúvóka és fűtés

barna (fűtés fázis) kék (semleges vezeték)

barna (fúvóka fázis)

Kellékek

Csak a Leister-kiegészítők használata megengedett.

107.286 Levegőtömlő 107.287 Tömlőbilincs

136.916 Fűtőelem 230 V~1550 W 136.918 Fűtőelem 120 V~1500W

141.002 Fűtőelem 230 V~1050 W 141.005 Fűtőelem 120 V~1050 W

141.003 Fűtőelem 230 V~550 W 141.006 Fűtőelem 120 V~550 W

Fűtőelemcsere

1

2

3 4

75 6

57

Beszerelési nyilatkozat

(a 2006/42 EK-gépirányelv, II B függelék szerint) Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Svájc

hogy a nem teljes gép Megnevezés:

Típus:

- a szállítás terjedelme szerint lehetséges módon - megfelel az EK - gépirányelv (2006/42) alkalmazandó előírásainak.

A nem teljes gép ezen felül megfelel a következő EK-irányelv(ek) követelményeinek is: EK-irányelv(ek): Elektromágneses környezet 2004/108

Alacsony feszültség irányelv 2006/95 Harmonizált szabványok: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

Ezen felül akként nyilatkozunk, hogy a nem teljes gépre vonatkozó speciális műszaki iratok a VII. függelék (B rész) alapján kerültek összeállításra, és kötelezettséget vállalunk arra, hogy ezeket az iratokat a piacfelügyeleti hatóságok megalapozott kérése esetén elektronikusan átadjuk. A dokumentációs meghatalmazott neve: Patrick Rieder, Compliance Manager

A nem teljes gép beüzemelése mindaddig tilos, amíg megállapítják, hogy a gép, melybe a nem teljes gép beépítésre került, megfelel az EK-gépirányelv (2006/42) rendelkezéseinek.

Kaegiswil, 2010.09.24. Bruno von Wyl Christiane Leister Műszaki igazgató Cégtulajdonos

Forró levegős fúvóka Igniter

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

ezennel akként nyilatkozik,

Hulladékkezelés

Az elektromos szerszámokat, kellékeket és csomagolásokat környezetkímélő módon újra kell hasznosítani. hulladékba! A 2002/96-os, régi elektromos és elektronikus berendezésekre vonatkozó európai irányelv és az annak végrehajtásáról szóló nemzeti jogszabályok szerint a használhatatlanná vált elektromos szerszámokat külön kell gyűjteni, és környezetkímélő módon kell azokat ártalmatlanítani.

Csak EU-országok esetén:

Az elektromos szerszámokat ne dobja a háztartási

Szerviz és javítás

•Javítási munkálatokat kizárólag hivatalos és megbízható tervek és alkatrész-listák szerint.

javítási szolgáltatást

Leister szervizek

nyújtanak, melyhez eredeti alkatrészeket használnak a kapcsolási

végezhetnek. Ezek

24 órán

belül szakszerű

Jótállás

•A készülékre általános esetben három (3) év jótállást vállalunk a vásárlás keltétől számítva (igazolása számlával vagy szállítólevéllel). A keletkezett károkat cserével vagy javítással hárítjuk el. Ez a jótállás nem vonatkozik a fűtőelemekre.

•Egyéb követelés a törvény által előírtaktól eltekintve nem érvényesíthető.

•A természetes kopásra, túlterhelésre vagy nem szakszerű használatra visszavezethető károkra a jótállás nem terjed ki.

•A vásárló által átalakított vagy módosított készlékek esetében jótállás nem érvényesíthető.

58

Инструкция по эксплуатации

(Перевод оригинальной Инструкции по эксплуатации)

A használati utasítást üzembevétel előtt gondosan olvassa el és őrizze meg.

Leister IGNITER Термофен

Применение

Прибор для установки в обогреватели, работающие на пеллетах и технологической щепе

Предупреждение

RUS

Открытвание аппарата напряжением компоненты и соединения. Перед открыванием прибора следует произвести отключение всех полюсов

Опасность возгорания и взрыва

паратов горячего воздуха, особенно вблизи воспламеняющихся материалов и взрывоопасных газов.

Опасность получения ожогов!

ного элемента в горячем состоянии. Дать прибору остыть. Не направлять поток горячего воздуха на людей или животных.

Осторожно

230

400

Указанное на приборе напряжению в сети.

При эксплуатации прибор ствию могут подвергнуться возгораемые материалы, находящиеся вне поля зрения.

Прибор может использоваться только под их контролем. Использование прибора детьми строго воспрещается.

Предохранять

опасно для жизни

от сети питания. Осторожно, постороннее напряжение.

номинальное напряжение

должен находиться под наблюдением

прибор

от влаги и сырости.

, т.к.при этом раскрываются находящиеся под

при ненадлежащем использовании ап-

Не дотрагиваться до трубки нагреватель-

должно соответствовать

квалифицированными специалистами

Электрические соединения

. Тепловому воздей-

или

Трубка нагревательного элемента

Соединение для рукава

Внутренняя резьба

Поверхность прилегания при монтаже

59

Технические характеристики

Тип

IGNITER BM2

IGNITER BM4

Размеры Д × Ш × В мм Вес с кабелем

Знак соответствия Предупредительный знак Вид сертификации Класс защиты II

Классы мощности для следующего использования:

600 Вт pelety 1100 Вт / 1550 Вт / 1600 Вт пеллеты и технологическая щепа

Мы сохраняем за собой право на технические изменения.



Подводимое напряжение не переключается

Напряжение /

мощность

120 В~

50 /60 Гц

1100 W 1550 W

600 W 1100 W 1550 W

230 В~

50 / 60 Гц

1100 W 1600 W

Мин. расход воздуха

л/мин (20°C)

230 230

600 W

CCA

80 230 230

кг

Давление воздуха

mbar

25 25

3 25 25

283 × 90 × 90

1

2

3

4

Макс. температура

воздуха °C

600 600

500 600 600

dB (A)

68 68

58 68 68

Монтажный размер в мм

60

Указания по эксплуатации

•Использовать прибор только встроенным в отопительный котел.

•После зажигания прибор следует охладить – Соединение: фен и обогреватель раздельно, выключить обогреватель и дополнительно продуть феном. – Соединение: фен и обогреватель, выключить обогреватель и дополнительно продуть вторичным феном.

•Монтировать по возможности в горизонтальном положении (снижение угрозы застоя дымовых газов).

•Обеспечить всасывание только чистого воздуха (см. принадлежности 107.286 и 107.287).

Соединение

Фен и обогреватель раздельно

коричневый (фаза обогревателя)

голубой (нулевой провод)

черный (фаза фена)

Фен и обогреватель

коричневый (фаза обогревателя)

голубой (нулевой провод)

коричневый (фаза фена)

Принадлежности

Разрешается использовать исключительно принадлежности производства фирмы Leister.

107.286 Воздушный шланг 107.287 Обжимка шланга

136.916 Нагревательный элемент 230 V~1550 W 136.918 Нагревательный элемент 120 V~1500W

141.002 Нагревательный элемент 230 V~1050 W 141.005 Нагревательный элемент 120 V~1050 W

141.003 Нагревательный элемент 230 V~550 W 141.006 Нагревательный элемент 120 V~550 W

Замена нагревательного элемента

1

2

3 4

75 6

61

Декларация о соответствии нормам ЕС

(согласно Директиве ЕС по машинному оборудованию 2006/42; приложение II B)

Компания щим заявляет, что компонент машины

Наименование: Тип:

- насколько это позволяет объем поставки - соответствует применимым основополагающим требованиям Директивы ЕС по машинному оборудованию (2006/42).

Кроме того, компонент машины соответствует требованиям следующих Директив ЕС: Директива(-вы) ЕС: Директива по электромагнитной совместимости 2004/108

Директива по низковольтному оборудованию 2006/95

Гармонизированные нормы: EN 12100-1, EN 12100-2, EN 60204-1, EN 14121-1,

Кроме того, мы заявляем, что для данного компонента машины была разработана специальная техническая документация согласно Приложению VII (Часть B), и обязуемся по обоснованному требованию передать таковую органам рыночного надзора в электронной форме. Уполномоченный представитель производителя: Патрик Ридер (Patrick Rieder), Compliance Manager

Ввод компонента машины в эксплуатацию не допускается до тех пор, пока не будет установлено, что машина, в которую установлен компонент машины, соответствует требованиям Директивы ЕС по машинному оборудованию (2006/42).

Kaegiswil, 24.09.2010 Бруно фон Виль Кристиане Ляйстер технический директор владелица фирмы

Leister Process Technologies, Galileo-Strasse 10, CH-6056 Kaegiswil/Швейцария

Термофен Igniter

EN 55014-1, EN 55014-2 EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 50366, EN 62233, EN 60335-2-45

, настоя-

Утилизация

Электроинструмент, принадлежности и упаковка должны быть отданы на переработку для экологически целесообразного вторичного использования. электроинструмент с бытовыми отходами! В соответствии с обшеевропейской директивой 2002/96 об утилизации электроприборов и электронного оборудования и ее воплощении в правовых нормах стран-членов, непригодные к использованию электроинструменты должны быть сепаратно собраны и отданы на переработку для экологически целесообразного вторичного использования.

Только для стран-членов ЕС:

Не выбрасывать

Сервис и ремонт

•Ремонт может производиться исключительно в авторизированных

Они обеспечат проведение квалифицированного и надежного запасных частей согласно монтажным схемам и перечням запасных частей

сервисных центрах компании Leister

ремонта

с использованием оригинальных

в течение 24 часов

Гарантия

•На этот прибор предоставляется основная гарантия сроком три (3) года с момента приобретения (под-

тверждается по счету или накладной). Возникшие повреждения устраняются посредством замены или ремонта. Гарантия не распространяется на нагревательные элементы.

•Дальнейшие претензии, с учетом законодательных положений, не принимаются.

•На повреждения, возникшие в результате естественного износа, чрезмерных нагрузок или ненадле-

жащего использования, гарантия не распространяется.

•Претензии по приборам, перестроенным или измененным покупателем, не принимаются.

62

.

®

Your authorised Service Centre is:

Leister Process Technologies Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland

Tel. +41 41 662 74 74 Fax +41 41 662 74 16

www.leister.com [email protected]

BA / IGNITER / 07.2010 / 01.2011

Article No. 142.187

Leister Igniter, Igniter BM4, Igniter BM2, IGNITER BR4 Operating Instructions Manual [en, it, ru, nl, fr +10]
