Leica DISTO™ D2
The original laser distance meter
1
1
2
3
Gebrauchsanweisung
Deutsch
Herzlichen Glückwunsch zum Kauf Ihres
Leica DISTO™ D2.
Lesen Sie die Sicherheitshinweise
sowie die Gebrauchsanweisung vor
der ersten Inbetriebnahme
hat sicherzustellen, dass alle Benutzer diese Hinweise
verstehen und befolgen.
Verwendete Symbole
Die verwendeten Symbole haben folgende Bedeutung:
WARNUNG:
Gebrauchsgefahr oder sachwidrige Verwendung, die schwere Personenschäden oder den Tod
bewirken kann.
VORSICHT:
Gebrauchsgefahr oder sachwidrige Verwendung, die geringe Personenschäden, aber erhebliche
Sach-, Vermögens- oder Umweltschäden bewirken
kann.
Nutzungsinformation, die dem Benutzer hilft,
)
das Produkt technisch richtig und effizient einzusetzen.
aufmerksam durch. Der Betreiber
Verwendungszweck
Bestimmungsgemässe Verwendung
• Messen von Distanzen
• Berechnungen von Funktionen, z. B. Flächen und
Volumen
Sachwidrige Verwendung
•Verwendung des Produktes ohne Instruktion
• Verwendung ausserhalb der Einsatzgrenzen
• Unwirksammachen von Sicherheitseinrichtungen
und Entfernen von Hinweis- und Warnschildern
• Öffnen des Produktes mit Werkzeugen (Schraubenzieher etc.)
• Durchführung von Umbauten oder Veränderungen am Produkt
• Verwendung von Zubehör anderer Hersteller, das
von Leica Geosystems nicht empfohlen wird
• Bewusstes oder leichtsinniges Hantieren auf
Gerüsten, beim Besteigen von Leitern, beim
Messen in der Nähe laufender Maschinen oder
offener Maschinenelemente oder Anlagen
• Direktes Zielen in die Sonne
• Absichtliche Blendung Dritter; auch bei Dunkelheit
• Ungenügende Absicherung des Messstandortes
(z.B.: Durchführung von Messungen an Strassen,
auf Baustellen, etc.)
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
1
Verwendete Symbole
D
Einsatzgrenzen
GB
F
I
E
P
NL
CN
Siehe auch Kapitel "Technische Daten".
)
Der Leica DISTO™ ist für den Einsatz in dauernd für
Menschen bewohnbarer Atmosphäre geeignet, das
Produkt darf nicht in explosionsgefährdeter oder
aggressiver Umgebung eingesetzt werden.
Verantwortungsbereiche
Verantwortungsbereich des Herstellers der
Originalausrüstung Leica Geosystems AG, CH9435 Heerbrugg (kurz Leica Geosystems):
Leica Geosystems ist verantwortlich für die sicherheitstechnisch einwandfreie Lieferung des Produktes
inklusive Gebrauchsanweisung. (weitere Sprachversionen finden Sie unter www.disto.com)
Verantwortungsbereich des Herstellers von
Fremdzubehör:
Hersteller von Fremdzubehör für den Leica DISTO™
sind verantwortlich für die Entwicklung, Umsetzung
und Kommunikation von Sicherheitskonzepten für
ihre Produkte und deren Wirkung in Kombination mit
dem Leica Geosystems Produkt.
Verantwortungsbereich des Betreibers:
WARNUNG
Der Betreiber ist verantwortlich für die bestimmungsgemässe Verwendung der Ausrüstung, den
Einsatz seiner Mitarbeiter, deren Instruktion und die
Betriebssicherheit der Ausrüstung. Für den Betreiber
gelten folgende Pflichten:
• Er versteht die Schutzinformationen auf dem
Produkt und die Instruktionen in der Gebrauchsanweisung.
• Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften.
• Er benachrichtigt Leica Geosystems, sobald am
Produkt Sicherheitsmängel auftreten.
Übersicht
Tastatur
Siehe Skizze {A}:
1 ON/DIST (EIN/MESSEN) - Taste
2 PLUS [+] - Taste
3 FUNKTIONEN - Taste
4 MESSEBENE - Taste
5 CLEAR/OFF - Taste
6 HISTORIENSPEICHER/TIMER - Taste
7 LICHT/EINHEITEN - Taste
8 MINUS [-] - Taste
Übersicht
2
Leica DISTO™ D2 762202b d
Anzeige
Siehe Skizze {B}
1Laser "EIN"
2 Messebene (vorne/hinten/Endstück)
3Pythagoras
4 Timer (Selbstauslöser)
5 Historienspeicher
6 Fläche / Volumen
7Batteriesymbol
8 Einheiten mit Hochzahlen (
9 Zwischenzeile 2
10 Zwischenzeile 1
11 Hauptzeile
12 min / max Anzeige
13 Info-Symbol
2/3
)
Inbetriebnahme
Batterien einsetzen/ersetzen
1 Batteriefachdeckel abnehmen.
Siehe Skizze {C}.
2 Batterien polrichtig einsetzen.
3 Batteriefach wieder schliessen.
• Batterien wechseln, wenn dieses Symbol
dauerhaft im Display blinkt.
Nur Alkaline Batterien verwenden.
)
Vor längerem Nichtgebrauch die Batterien
)
wegen Korrosionsgefahr entfernen.
Bedienung
Messbedingungen
Reichweite
Die Reichweite ist begrenzt auf 60 m.
Bei Nacht, in der Dämmerung oder bei abgeschat-
teten Zielen erhöht sich die Reichweite ohne Verwendung der Zieltafel. Bei starkem Umgebungslicht und
bei Zielen mit schlechten Reflexionseigenschaften
Zieltafel verwenden!
Oberflächen von Zielen
VORSICHT:
Messfehler können bei Messungen gegen farblose Flüssigkeiten (z. B. Wasser), unverstaubtes Glas,
Styropor oder ähnlich halblichtdurchlässige Oberflächen auftreten, ebenso bei stark reflektierenden
Zielen, die den Laserstrahl ablenken.
Gebrauchsgefahren
VORSICHT:
Vorsicht vor fehlerhaften Messungen beim
Verwenden eines defekten Produkts, nach einem
Sturz oder anderen unerlaubten Beanspruchungen
bzw. Veränderungen des Produkts.
Gegenmassnahmen:
Führen Sie periodisch Kontrollmessungen durch.
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
3
Inbetriebnahme
Besonders nach übermässiger Beanspruchung des
D
Produkts, sowie vor und nach wichtigen Messaufgaben.
GB
Achten Sie auch auf die Sauberkeit der Optik und
F
eventuelle mechanische Beschädigungen der
Anschläge am Leica DISTO™.
I
E
P
NL
CN
VORSICHT:
Bei der Verwendung des Produktes zur
Abstandsmessung oder zur Positionierung von
bewegten Objekten (z.B. Kran, Baumaschinen, Plattformen, ...) können durch nicht vorhersehbare Ereignisse Fehlmessungen auftreten.
Gegenmassnahmen:
Verwenden Sie das Produkt nur als Mess-Sensor und
nicht als Steuerungsgerät. Ihr System muss so ausgelegt und betrieben werden, dass bei einer Fehlmessung, Störung des Produktes oder Ausfall der Stromversorgung durch geeignete Sicherheitseinrichtungen
(z.B. Sicherheits-Endschalter) sichergestellt ist, dass
kein Schaden entstehen kann.
Ein-/Ausschalten
1x kurz: Gerät und Laser schalten sich ein.
Das Batteriesymbol wird bis zur nächsten
Tastenbetätigung angezeigt.
1x lang: Gerät schaltet sich aus.
Das Gerät schaltet sich zudem nach 3 Minuten
ohne Tastenbetätigung automatisch aus.
Einheit einstellen
Jeweils lang drücken bis die gewünschte Einheit
erscheint.
Mögliche Einheiten:
Distanz Fläche Volumen
1. 0.000 m
2. 0'0''
3. 0 in
4. 0.00 ft
1
/
1
/
16
16
0.000 m² 0.000 m³
0.00 ft² 0.0 ft³
0.00 ft² 0.0 ft³
0.00 ft² 0.0 ft³
CLEAR - Taste
1x kurz: Die letzte Aktion wird rückgängig gemacht.
Displaybeleuchtung
1x kurz: Displaybeleuchtung schaltet ein bzw.
aus.
Messebene einstellen
Standardeinstellung ist die hintere Messebene.
Das Gerät kann für folgende Messsituationen adaptiert werden:
• Für Messungen von einer Kante (siehe Skizze
{D}), klappen Sie den Anschlagwinkel aus bis er
zum ersten Mal einrastet. Siehe Skizze {E}.
Bedienung
4
Leica DISTO™ D2 762202b d
• Für Messungen aus einer Ecke (siehe Skizze {D}),
klappen Sie den Anschlagwinkel aus bis er einrastet, schieben Sie dann den Anschlagwinkel mit
einem leichten Druck zur rechten Seite, der
Anschlagwinkel lässt sich nun ganz ausklappen.
Siehe Skizze {E}.
VORSICHT:
Stellen Sie bei Messungen vom ausgeklapptem
Endstück sicher, dass die Messebene auf "Endstück"
eingestellt ist!
1x kurz: Die nächste Messung wird ab Vorderkante ausgelöst.
2x kurz: Die Messung wird ab ausgeklapptem
Endstück ausgelöst.
Nach einer Messung, springt die Messebene automatisch auf die Standardeinstellung (hintere
Messebene) zurück.
1x lang: Die Messungen werden bis zu einer
weiteren Umstellung der Referenz von vorne
ausgelöst
2x lang: Die Messungen werden bis zu einer
weiteren Umstellung der Referenz vom ausgeklappten Endstück ausgelöst.
Siehe Skizze {F}.
Messen
Einzeldistanzmessung
1x kurz: Laser ist aktiv.
1x kurz: Distanzmessung löst aus.
Das Ergebnis wird unmittelbar angezeigt.
Dauermessung
Mit dieser Funktion können Distanzen abgetragen
werden.
1x lang: "Piep" ertönt. Dauermessung wird
gestartet.
1x kurz: Dauermessung wird gestoppt.
Der zuletzt gemessene Wert steht in der Hauptzeile.
Minimum-/Maximum-Messung
Die Funktion erlaubt es, die minimale oder maximale
Distanz von einem bestimmten Messpunkt aus zu
bestimmen, z.B. zum Bestimmen von Raumdiagonalen (Maximalwert) oder Horizontaldistanzen (Minimalwert)
Dauermessung einschalten (siehe oben).
Die entsprechenden Maximal- und Minimalwerte
erscheinen in der Anzeige.
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
5
Messen
D
Funktionen
GB
Addition / Subtraktion
F
Distanz messen.
I
E
P
NL
CN
1x kurz: Die nächste Messung wird zur vorhergehenden addiert.
1x kurz: Die nächste Messung wird von der
vorhergehenden subtrahiert.
Dieses Vorgehen bei Bedarf wiederholen. Das
Resultat steht jeweils in der Hauptzeile, der vorhergehende Messwert bzw. das vorhergehende Resultat
steht in der Zwischenzeile 2, der zu addierende Wert
in der Zwischenzeile 1.
1x kurz: Der letzte Schritt wird rückgängig
gemacht.
Flächenfunktion
1x kurz: Das Symbol erscheint im Display.
1x kurz: erste Distanz messen (z.B. Länge)
1x kurz: zweite Distanz messen (z.B. Breite)
Das Flächenergebnis steht in der Hauptzeile, die
Einzelmesswerte in Zwischenzeile 1 und 2.
Addieren und Subtrahieren von Flächen
Flächenfunktion aufrufen und Fläche messen.
Funktionen
oder drücken.
1x kurz: erste Distanz messen (z.B. Länge)
1x kurz: zweite Distanz messen (z.B. Breite)
Das Flächenergebnis der zweiten Flächenmessung,
"+" blinkt.
1x kurz: Addition bestätigen; aufaddierte
Flächenergebnisse stehen in der Hauptzeile.
Volumenfunktion
2x kurz: Das Symbol erscheint im Display.
1x kurz: erste Distanz messen (z.B. Länge).
1x kurz: zweite Distanz messen (z.B. Breite).
Das Flächenergebnis aus den beiden bereits gemessenen Werten steht in der Hauptzeile.
1x kurz: dritte Distanz messen (z.B. Höhe). Der
Wert steht in der Zwischenzeile 1.
Das Volumenergebnis steht in der Hauptzeile, die
letzten zwei gemessenen Werte in Zwischenzeile 1
und 2.
Indirekte Messung
Das Gerät kann Distanzen mit dem Pythagoras-Satz
berechnen. Dieses Verfahren ist hilfreich, wenn die zu
messende Distanz schwierig zu erreichen ist.
Stellen Sie sicher, dass Sie sich an die vorge-
)
gebene Messabfolge halten:
6
Leica DISTO™ D2 762202b d
• Alle Zielpunkte müssen vertikal oder horizontal in
einer Wandebene liegen.
• Beste Ergebnisse erzielen Sie, wenn das Gerät um
einen festen Punkt gedreht wird (z.B. Anschlagwinkel voll ausgeklappt und Gerät an einer Wand
angelegt).
• Für die Messung kann die Minimum-/Maximum-
Funktion aufgerufen werden. Der Minimalwert
wird für Messungen, die rechtwinklig zum Ziel sein
müssen, die maximale Distanz bei allen anderen
Messungen herangezogen.
Achten Sie auf einen rechten Winkel zwischen
)
der ersten Messung und der zu bestimmenden
Distanz. Verwenden Sie die Minimum-/MaximumFunktion.
Indirekte Messung - Bestimmen einer Strecke
mit 2 Hilfsmessungen
Siehe Skizze {G}
3x kurz: Das Symbol erscheint im Display.
Die zu messende Strecke blinkt im Symbol.
1x kurz: Strecke messen
Die zweite zu messende Strecke blinkt im Symbol
1x kurz: Strecke horizontal messen
Das Funktionsergebnis steht in der Hauptzeile.
Wird beim Messen der Strecken die Taste lang
gedrückt, wird automatisch die Maximum- bzw.
Minimum-Dauermessung aktiviert.
Indirekte Messung - Bestimmen einer Strecke
mit 3 Hilfsmessungen
Siehe Skizze {H}
4x kurz: Das Symbol erscheint im Display.
Die zu messende Strecke blinkt im Symbol.
1x kurz: Strecke messen
Die zweite zu messende Strecke blinkt im Symbol
1x kurz: Strecke horizontal messen.
Die dritte zu messende Strecke blinkt im
Symbol.
1x kurz: Strecke messen
Das Funktionsergebnis steht in der Hauptzeile.
Wird beim Messen der Strecken die Taste lang
gedrückt, wird automatisch die Maximum- bzw.
Minimum-Dauermessung aktiviert.
Absteckfunktion
Diese Funktion hilft beim Abstecken gleichmäßiger
Abstände, z.B. zur Erstellung von Holzunterkonstruktionen. Siehe Skizze {I}
5 x kurz: Das Symbol erscheint im
Display.
In der Hauptzeile erscheint ein Wert (Voreinstellung
1.000 m). Dieser kann auf die gewünschte Absteckdistanz angepasst werden.
Der Wert erhöht sich.
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
7
Funktionen
D
GB
F
I
E
P
NL
CN
Der Wert verringert sich.
Bei langem Tastendruck verändert sich der Wert
schneller.
1x kurz: Dauermessung wird gestartet.
In der Zwischenzeile 1 steht der eingestellte Abstand
oder das jeweils nächste Vielfache.
In der Hauptzeile steht der Abstand zum jeweils nächsten Absteckpunkt.
Bei der Annäherung an einen Absteckpunkt (näher als
0,10 m), beginnt das Gerät zu piepen. Ist der Punkt
erreicht, verändert sich der Piepton und die
Zwischenzeile 1 beginnt zu blinken.
1x kurz: Die Abstandsmessung bricht ab und das
Gerät kehrt in den Einzeldistanzmodus zurück.
Historienspeicher
1x kurz: Das Symbol erscheint und der
zuletzt gemessene Wert erscheint im Display.
Mit "+" oder "-" kann durch die letzten 10 Werte navigiert werden. Die Werte können auch in Funktionen
verwendet werden.
Verwendung von Speicherwerten in
Funktionen
Verwendung von aufaddierten Distanzen in der
Flächenfunktion (Beispiel Wandflächen für Maler):
Distanzen addieren (siehe Addition / Subtraktion)
Flächenfunktion aufrufen und z.B. Raumhöhe
messen.
1x kurz: Historienspeicher aufrufen, evtl. richtigen Wert suchen.
1x lang: Wert wird in die Funktion übernommen
und das Funktionsergebnis (z.B. Fläche) wird
angezeigt.
Timer (Selbstauslöser)
1x lang: Das Symbol erscheint im Display.
Der Selbstauslöser ist auf 5 Sekunden voreingestellt.
Der Wert erhöht sich.
Der Wert verringert sich.
Bei langem Tastendruck verändert sich der Wert
schneller.
Der Countdown startet (bei aktivem Laser) automatisch und löst dann die Messung aus.
Beep ausschalten
Zusammen für 5 Sekunden gedrückt halten:
Beep schaltet sich aus.
Zum Wiedereinschalten erneut 5 Sekunden gedrückt
halten.
Funktionen
8
Leica DISTO™ D2 762202b d
Anhang
Anzeigehinweise
Alle Anzeigehinweise werden entweder mit oder
"Error" angezeigt. Die folgenden Fehler können korrigiert werden:
Ursache Abhilfe
204
Fehler in der Berechnung
252
Temperatur zu hoch Gerät abkühlen lassen
253
Temperatur zu
niedrig
255
Empfangssignal zu
schwach, Messzeit
zu gross
256
Eingangssignal zu
hoch
257
Fehlmessung, zu viel
Hintergrundlicht
258
Ausserhalb des
Messbereichs
Error Ursache Abhilfe
Error Hardwarefehler Falls diese Meldung
Vorgang wiederholen
Gerät wärmen
Zieltafel benutzen
Zieltafel benutzen
(graue Seite)
Zieltafel benutzen
(braune Seite)
Messdistanz innerhalb
des Messbereichs
wählen
nach mehrmaligem
Einschalten nicht
erlischt, bitte Händler
kontaktieren.
Technische Daten
Reichweite 0.05 m bis 60 m*
Messgenauigkeit (2 σ)
Kleinste Anzeigeeinheit 1 mm
Laserklasse 2
Lasertyp 635 nm, < 1 mW
Schutz gegen Wasser und
Staub
Autom. Abschaltung:
Laser
Gerät
Displaybeleuchtung
Ausklappbares Endstück
Batterielebensdauer,
Typ 2 x AAA
Dimension 111 x 43 x 23 mm
Gewicht 90 g
Temperaturbereich:
Lagerung
Betrieb
* Bei starkem Umgebungslicht und bei Zielen mit schlechten
Reflexionseigenschaften Zieltafel verwenden.
** bei günstigen Bedingungen (gute Zieloberfläche, Raumtemperatur) bis 10 m. Bei ungünstigen Bedingungen, wie
starkem Sonnenschein, sehr schwach reflektierender Zieloberfläche oder starken Temperaturschwankungen, kann bei
Entfernungen über 10 m die Abweichung um ±0.15mm/m
steigen.
typisch: ± 1.5 mm**
IP 54, staubgeschützt,
spritzwassergeschützt
nach 60 s
nach 180 s
9
9
bis zu
5 000 Messungen
-25°C bis +70°C
0°C bis +40°C
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
9
Anhang
D
Elektromagnetische Verträglichkeit (EMV)
GB
Als Elektromagnetische Verträglichkeit bezeichnen
F
wir die Fähigkeit des Produktes, in einem Umfeld mit
elektromagnetischer Strahlung und elektrostatischer
I
Entladung einwandfrei zu funktionieren, ohne elektromagnetische Störungen in anderen Geräten zu
E
verursachen.
P
NL
CN
WARNUNG:
Der Leica DISTO™ erfüllt die strengen Anforde-
rungen der einschlägigen Richtlinien und Normen.
Trotzdem kann die Möglichkeit einer Störung anderer
Geräte nicht gänzlich ausgeschlossen werden.
Laserklassifizierung
Der Leica DISTO™ erzeugt einen sichtbaren Laserstrahl, der auf der Gerätevorderseite austritt. Siehe
Skizze {K}.
Das Produkt entspricht der Laserklasse 2 gemäss:
• IEC60825-1 : 2007 "Sicherheit von Lasereinrichtungen"
Laserklasse 2 Produkte:
Blicken Sie nicht in den Laserstrahl und richten Sie ihn
nicht unnötig auf andere Personen. Der Schutz des
Auges wird üblicherweise durch Abwendungsreaktionen einschliesslich des Lidschlussreflexes bewirkt.
WARNUNG:
Direkter Blick in den Laserstrahl mit optischen
Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann
gefährlich sein.
Gegenmassnahmen:
Mit optischen Hilfsmitteln nicht in den Laserstrahl
blicken.
VORSICHT:
Der Blick in den Laserstrahl kann für das Auge
gefährlich sein.
Gegenmassnahmen:
Nicht in den Laserstrahl blicken. Achten Sie darauf,
dass der Laserstrahl ober- oder unterhalb der Augenhöhe verläuft.
Anhang
10
Leica DISTO™ D2 762202b d

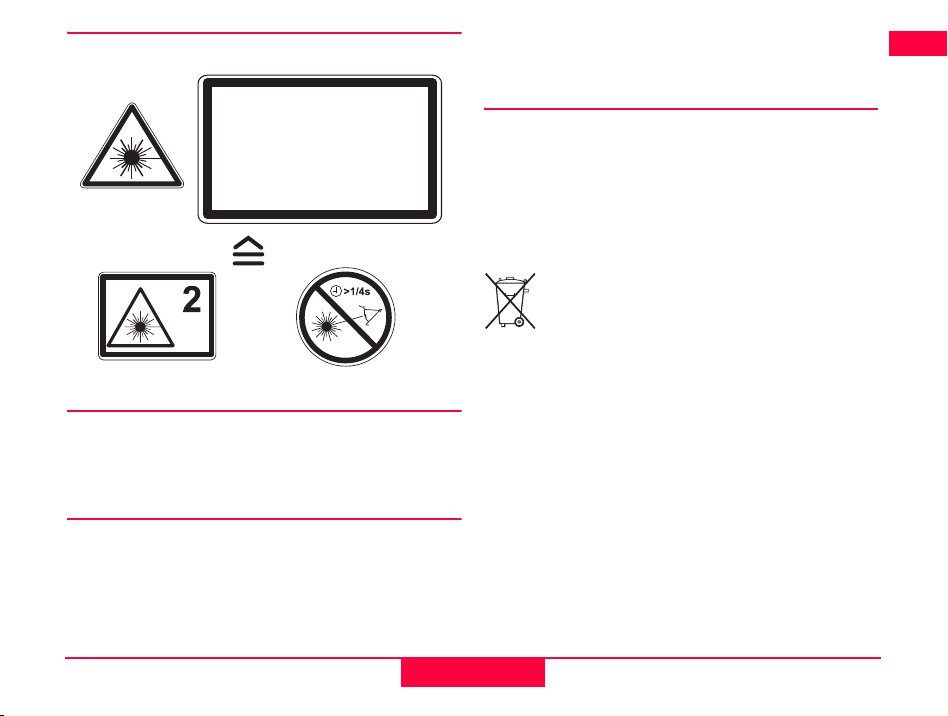

Beschilderung
Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
nach IEC 60825-1:2007
Max. Ausgangsleistung *: <1mW
Wellenlänge: 620-690nm
Strahldivergenz 0.16 x 0.6 mrad
Impulsdauer 1 x 10
Position des Typenschildes siehe Skizze {J}.
-9
s
Pflege
Mit einem feuchten, weichen Tuch reinigen. Niemals
in Wasser tauchen. Keine aggressiven Reinigungs
oder Lösungsmittel verwenden.
Garantie
Für den Leica DISTO™ D2 gewährt Leica
Geosystems AG eine dreijährige* Garantie.
Weitere Informationen finden Sie im Internet unter:
www.disto.com
* Für die Dreijahres-Garantie muss das Produkt auf unserer
Website www.disto.com innert acht Wochen nach Kaufdatum registriert werden. Wird das Produkt nicht registriert,
gilt eine Zweijahres-Garantie.
Entsorgung
VORSICHT:
Leere Batterien dürfen nicht über den Hausmüll
entsorgt werden. Geben sie diese zur umweltgerechten Entsorgung bei entsprechenden Sammelstellen gemäss nationaler oder lokaler Bestimmungen
ab.
Das Produkt darf nicht im Hausmüll entsorgt
werden.
Entsorgen Sie das Produkt sachgemäss.
Befolgen Sie die nationalen, länderspezifi-
schen Entsorgungsvorschriften.
Produktspezifische Informationen zur Behandlung
und Entsorgung stehen auf der Homepage von Leica
Geosystems unter
http://www.leica-geosystems.com/treatment zum
Download bereit oder können bei Ihrem Leica
Geosystems Händler angefordert werden.
Änderungen (Skizzen, Beschreibungen und technische Daten) vorbehalten.
D
GB
F
I
E
P
NL
CN
Leica DISTO™ D2 762202b d
11
Anhang
Leica Geosystems AG, Heerbrugg, Switzerland has been certified as being equipped
with a quality system which meets the International Standards of Quality
Management and Quality Systems (ISO standard 9001) and Environmental
Management Systems (ISO standard 14001).
Total Quality Management - Our commitment to total customer satisfaction. Ask
your local Leica Geosystems agent for more information about our TQM program.
Copyright Leica Geosystems AG, Heerbrugg,
Switzerland 2008
Translation of original text (762202b)
Leica Geosystems AG
CH-9435 Heerbrugg
(Switzerland)
www.disto.com
Pat. No.: WO 9427164, WO 9818019, WO 0244754, WO 0216964,
US 5949531, EP 1195617, US 7030969, WO 03104748
Loading...
