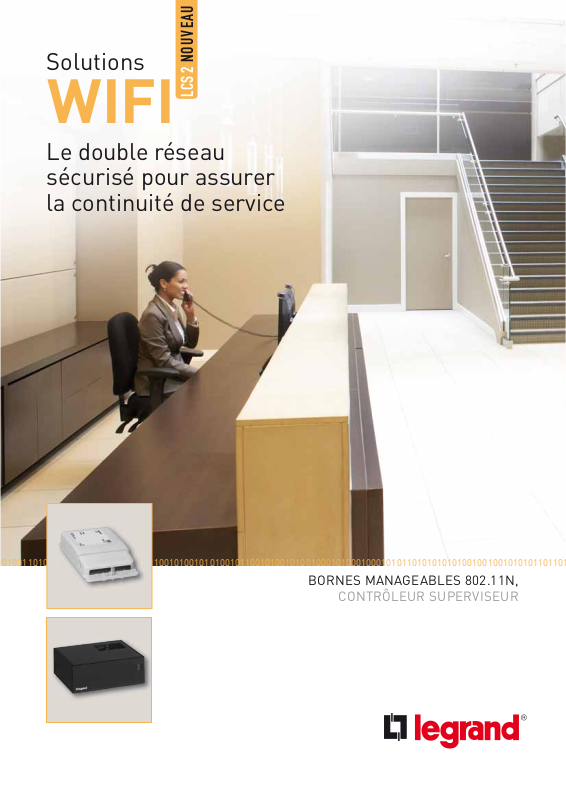

LEGRAND WIFI LCS 2 User Manual

1

Solutions

LCS 2 NOUVEAU

WIFI

Le double réseau
sécurisé pour assurer
la continuité de service

010011010101110101011010100001100101001010100101100101001010010001010001000101011010101010100100100101010110110

BORNES MANAGEABLES 802.11N,

CONTRÔLEUR SUPERVISEUR

1

0

01100101001010100101

10100

1

0

01100101001010100101

1001011

Solutions

LCS 2 NOUVEAU

WIFI

La première borne
faux plafond manageable
à distance en centralisé

101011101010110101000011001010010101001011001010010100100010100010001010110101010101001001001010101101101101110

Création d’un réseau Wi-Fi sécurisé

En intégrant des bornes en faux plafond,
manageables à distance en centralisé
avec le logiciel de configuration centralisée
réf. 335 24, je pilote et sécurise mon réseau
privé Wi-Fi.

300 MbitsPLUG & PLAY

600 M

2

SÉCURITÉ

Création d’un réseau sécurisé

1

Fixation sous le chemin
de câble courant faible
type Cablofil

6

0

0

2

M

-

0

3

0

s

/

t

i

b

M

Pour les petits locaux
professionnels

010011010101110101011010100001100101001010100101100101001010010001010001000101011010101010100100100101010110110

avec hotspot Wifi personnalisé

En utilisant le contrôleur réf. 335 25 avec la fonction
hotspot incorporée, je pilote les accès privés et publics
de mon réseau Wi-Fi. Je gère les options d’accès
sur un superviseur, depuis un PC, comme, par exemple,
la facturation de la consommation Wi-Fi (ex. hôtel)

Extension box pro sécurisée

En rajoutant les bornes saillies ou encastrées,
du programme Mosaic (4 modules):

- j’étends le réseau Wi-Fi de ma box pro,
dans un petit commerce par exemple.

- je remplace une prise RJ 45 de mon réseau
câblage structuré par une borne Wi-Fi du
programme Mosaic pour que, par exemple,
une salle de réunion soit équipée en Wi-Fi.

PLUG & PLAY

300 Mbits

600 M

2

SÉCURITÉ

PROGRAMMATION

ACCÈS PRIVÉ

ACCÈS PUBLIC

MAINTENANCE

PLUG & PLAY

54 Mbits

200 M

2

SÉCURITÉ

Le double réseau
pour assurer la continuité
de service

Borne d’accès Wi-Fi faux plafond réf. 335 21.
Pour les grands espaces.

Borne d’accès Wi-Fi faux plafond réf. 335 21.
Pour configurer les accès privés/publics (ex. hôtel…).

Borne d’accès Wi-Fi faux plafond réf. 335 21.
Pour relayer le réseau câblé.

mécanismes Programme Mosaic

contrôleur, logiciel et points d’accès Wi-Fi

TM

2

Le panneau de brassage LCS

réf. 335 62 permet,

• la mise en œuvre simplifiée du connecteur

(une simple rotation suffit, connexion garantie),

• Innovation : à partir de juin 2010 tous les
panneaux de brassage LCS2 ne se vissent plus
sur les montants des baies et coffrets.
Ils sont tous équipés d’un Soluclip

(en 3 secondes, c’est clippé !),

• la maintenance & la performance technique.

L’injecteur POE réf. 335 01 permet,
de téléalimenter (48 V

A) les bornes Wi-Fi

Legrand faux plafond réf. 335 21,
les bornes Wi-Fi (encastrées ou saillies)
réf. 779 13/14 du Programme Mosaic.

Le contrôleur réf. 335 25 qui pilote
les bornes Wi-Fi réf. 335 21 s’utilise pour un réseau
privé sécurisé avec hotspot personnalisé et permet,

• la gestion cnetralisée des points d’accès,

• la mise à disposition des accès
(privés et publics),

• la gestion de la puissance,

• la programmation horaire,

• la gestion des comptes clients,

• la maintenance à distance,

• la mise à jour instantanée

• le filtrage centralisé et la traçabilité.

Le logiciel de configuration centralisée réf. 335 24.

S’utilise pour un réseau privé sécurisé.
Il suffit de manager les bornes Wi-Fi réf; 335 21
en centralisé avec le logiciel de configuration.

Les performances
du Wi-Fi LCS

Le Wi-Fi assure la qualité de service (QOS).
Sa performance de couverture et de débit
est améliorée grâce à sa conformité à
la norme 802.11n. Les points d’accès en
fauxplafond peuvent être configurables
collectivement, soit par logiciel, soit
directement par le contrôleur qui assure,
en plus, la gestion de filtrage, la traçabilité
et la maintenance.

2

CLIC

CLIC !

En 3 secondes,
c’est clippé

6

0

0

2

Brassage

M

-

0

3

0

s

/

t

i

b

M

POE

Contrôleur

Switch

Bloc
de prises

Prise RJ45 pour l’accès au réseau câblé Prise RJ45 pour l’accès au réseau câblé Prise RJ45 pour l’accès au réseau câblé

Accompagnement projet

Ce service comprend l’aide à la définition de
l’installation, l’implantation des bornes et des
composants Wi-Fi et la gestion centralisée.
Forfait journalier pour assurer le paramétrage
des bornes Wi-Fi et la formation des exploitants.

Formation Innoval

Implantation et extension d’un réseau Wi-Fi,
gestion d’un réseau sécurisé en centralisé,
mise en service des accès privés/publics
d’un réseau hot-spot sécurisé…
Le Wi-Fi s’intègre dans la formation LCS

2

.

Logiciel de chiffrage et d’étude

Avec LCS Pro2, concevez votre baie ou votre coffret ainsi
que votre réseau câblé et Wi-Fi.
En complément, Chantiers Chrono élargit le choix de
l’installation du réseau câblé et Wi-Fi avec tous les supports
d’installation du programme Mosaic.

Formations spécifiques à votre disposition.

6

0

0

2

M

-

0

3

0

s

/

t

i

b

M

0101011101010110101000011001010010101001011001010010100100010100010001010110101010101001001001010101101101101110

Configurez
votre réseau

Extension de réseau

Réseau Wi-Fi sécurisé sans Hotspot

Réseau Wi-Fi sécurisé avec Hotspot

Point d’accès Wi-Fi
faux-plafond

Point d’accès mural
avec prise RJ 45

Point d’accès mural
sans prise RJ 45

6

0

0

M

Injecteur PoE

s

/

2

-

3

0

b

M

0

Logiciel
de configuration

t

i

Contrôleur
superviseur

Licences
d’extension

5 points d’accès
supplémentaires

335 25 335 24 335 21

Permet d'étendre un réseau Wi-Fi existant ou de créer un réseau Wi-Fi sécurisé avec la possibilité de mettre en place un hotspot personnalisé
Qualité de ser vice garantie selon le protocole QOS

Emb. Réf.

1

335 24

1

335 25

1

335 26

1

335 27

1

335 01

1

327 37

Logiciel de configuration centralisée

Permet la mise en place d’un réseau Wi-Fi sécurisé
avec une gestion en centralisé des points d’accès
Wi-Fi
L’installation doit comprendre au minimum :

- des points d’accès Wi-Fi (faux-plafond ou
Programme Mosaic)

- un injecteur PoE conforme 802.3 af (format bloc

2

LCS

) à installer dans la baie de brassage

Contrôleur superviseur

Permet la mise en place d’un réseau Wi-Fi sécurisé
avec hotspot personnalisé, permet le filtrage et la
traçabilité

Possibilité de piloter des accès privés et publics
dans le réseau WiFi
Possibilité de facturer l’ accès au réseau (par
exemple dans le cas d’un hôtel)
S’installe en complément d’un câblage structuré

2

LCS

neuf ou existant pour satisfaire aux
attentes liées au nomadisme
La fonction de gestion permet à l’administrateur du
réseau de gérer les points d’accès Wi-Fi à distance
via une interface Web
Supporte le gestion SNMP.
Intégration dans la baie de brassage
Permet de configurer jusqu’à 5 bornes centralisées
sur un réseau informatique et de gérer 50
connexions simultanées
L’installation doit comprendre au minimum :

- un contrôleur superviseur

- des points d’accès Wi-Fi (faux-plafond)

- un injecteur PoE conforme IEEE 802.3 af (format
bloc LCS2) à installer dans la baie de brassage

- Si l’installation comprend plus de 10 points d’accès
Wi-Fi, prévoir une licence d’extension

Licences d’extension

S’utilisent en complément du contrôleur superviseur
pour étendre le réseau

Permet d’étendre le réseau jusqu’à 10 points d’accès
WiFi (5+5)
Gère jusqu’à 100 connexions simultanées

Permet d'étendre le réseau jusqu'à 25 points
d'accès WiFi (5+20)

Gère jusqu'à 200 connexions simultanées

Injecteurs Power over Ethernet (PoE)
Midspan

4 entrées/sorties
Permet l’alimentation de 4 points d’accès Wi- Fi
Se clipse directement sur un panneau de brassage
conforme à la norme IEEE 802.3 af

1 entrée/1 sortie

Emb. Réf.

1

335 21

1

779 14

1

779 13

Points d’accès Wi-Fi manageables

Point d'accès Wi-Fi faux-plafond 802.11n

Distance de réception : 200 m
Bi-bande 2,4 GHz ou 5 GHz
Conforme à la norme 802.11 a, b, g, n
Débit théorique : 300 Mbits/s brut
MIMO 3x2, suppor te jusqu’à 4 SSID
S'installe en complément d’un câblage structuré
LCS2 neuf ou existant pour satisfaire des attentes
liées au nomadisme
Intégration en faux-plafond
Alimentation PoE
(Power over Ethernet - norme IEEE 802.3 af)
Connexion réseau via un connecteur RJ 45 sans outil
L'installation doit comprendre au minimum :

- un point d'accès Wi-Fi faux-plafond

- un injecteur PoE réf. 335 01 conforme 802.3 af
(format bloc LCS2) à installer dans la baie de brassage
Peut être configuré en centralisé par contrôleur
réf. 332 25 ou par logiciel de configuration réf.335 24
ou en individuel
La fonction de management permet à l'administrateur
du réseau de gérer les points d'accès Wi-Fi à
distance via une interface Web https
Sécurisation par criptage WEP, WPA et WPA2
(802.11i) et authentification 802.1x
Compatible QOS et supporte la gestion SNMP
Guest access : permet un accès libre à Internet
aux visiteurs (accès indépendant du réseau Wi-Fi
principal)
Economie d'énergie avec gestion de mise en veille

Points d'accès Wi-Fi muraux 802.11a/11b/g

Bi-bande et bi-radio 2,4 GHz et 5 GHz
Conforme aux normes 802.11a et 802.11b/g
Débit théorique : 54 Mbits/s brut sur chaque
fréquence (802.11a et 802.11g) simultanément
Suppor te jusqu’à 4 SSID par radio
S'installe en complément d’un câblage structuré

2

LCS

neuf ou existant pour satisfaire des attentes
liées au nomadisme
Intégration dans tous les supports compatibles
Mosaic de profondeur 40 mm minimum
Alimentation PoE (Power over Ethernet - norme 802.3 af)
L'installation doit comprendre au minimum :

- un point d'accès Wi-Fi Programme Mosaic

- un injecteur PoE réf. 335 01 conforme 802.3 af
(format bloc LCS
La fonction de management permet à
l'administrateur du réseau de gérer les points
d'accès Wi-Fi à distance via une inter face Web https
Sécurisation par criptage WEP, WPA et WPA2
(802.11i) et authentification 802.1x
Compatible QOS, WMM et suppor te la gestion SNMP
Guest access : permet un accès libre à Internet
aux visiteurs (accès indépendant du réseau Wi-Fi
principal)
4 modules

Avec prise RJ 45 en face avant

Sans prise RJ 45

2

) à installer dans la baie de brassage

2

en champ libre

1

Agences régionales

2

14

11

13

1

3

10

6

7

8

4

5

9

9

17

16

15

12

1. Région parisienne

75 - 77 - 78 - 91 - 92 - 93 - 94 - 95

: 01 49 72 52 00

☎

Fax : [phone]
@ : [e-mail]

2. Nord

59 - 62

: 03 28 33 86 00

☎

Fax : [phone]
@ : [e-mail]

3. Picardie - Champagne - Ardennes

02 - 08 - 51 - 60 - 80

: 03 26 40 05 20

☎

Fax : [phone]
@ : [e-mail]

4. Lorraine

52 - 54 - 55 - 57 - 88

: 03 83 98 08 09

☎

Fax : [phone]
@ : [e-mail]

5. Alsace

67 - 68

: 03 88 77 32 32

☎

Fax : [phone]
@ : [e-mail]

6. Bourgogne - Franche-Comté

10 - 21 - 25 - 39 - 70 - 71 - 89 - 90

: 03 80 71 27 26

☎

Fax : [phone]
@ : [e-mail]

7. Rhône

01 - 42 - 43 - 69

: 04 78 69 87 42

☎

Fax : [phone]
@ : [e-mail]

8. Alpes

07 - 26 - 38 - 73 - 74

: 04 76 48 61 15

☎

Fax : [phone]
@ : [e-mail]

9. Provence - Côte d’Azur

04 - 05 - 06 - 13 (sauf Arles) - 2A - 2B - 83 ­Monaco

: 04 42 90 28 28

☎

Fax : [phone]
@ : agence-legrand.aix-en­[e-mail]

10. Languedoc

11 - 30 - 34 - 66 - 84 - Arles

: 04 99 13 74 74

☎

Fax : [phone]
@ : [e-mail]

11. Midi-Pyrénées

09 - 12 - 31 - 32 - 46 - 48 - 65 - 81 - 82

: 05 62 57 70 70

☎

Fax : [phone]
@ : [e-mail]

12. Sud-Ouest

16 - 17 - 24 - 33 - 40 - 47 - 64

: 05 57 29 07 29

☎

Fax : [phone]
@ : [e-mail]

13. Auvergne - Limousin

Exclusivement pour contacts commerciaux
des départements suivants :
03 - 15 - 19 - 23 - 36 - 63 - 86 - 87

: 05 55 30 58 24

☎

Fax : [phone]
@ : [e-mail]

14. Centre

18 - 28 - 37 - 41 - 45 - 58

: 02 38 22 65 65

☎

Fax : [phone]
@ : [e-mail]

15. Pays de Loire

44 - 49 - 79 - 85

: 02 28 09 25 25

☎

Fax : [phone]
@ : [e-mail]

16. Bretagne

22 - 29 - 35 - 53 - 56 - 72

: 02 99 23 67 67

☎

Fax : [phone]
@ : [e-mail]

17. Normandie

14 - 27 - 50 - 61 - 76

: 02 35 59 65 10

☎

Fax : [phone]
@ : [e-mail]

Formation clients

Innoval - 87045 Limoges Cedex - France

: 05 55 06 88 30 ou 05 55 06 72 56

☎

Fax : [phone]
@ : [e-mail]

Relations Enseignement Technique

: 05 55 06 70 46

☎

Fax : [phone]

Service Prescription France et Export

: 01 49 72 52 00

☎

Fax : [phone]
@ : [e-mail]

Service Export

: 05 55 06 87 87

☎

Fax : [phone]
@ : [e-mail]

service

Relations Pro

0810 48 48 48 (prix appel local)

du lundi au vendredi 8h à 18h
128, av. de-Lattre-de-Tassigny

87045 Limoges Cedex - France
E-mail : accessible sur legrand.fr

101011101010110101000011001010010101001011001010010100100010100010001010110101010101001001001010101101101101110

LEGRAND SNC
snc au capital de 6 200 000 D
RCS Limoges 389 290 586
Code A.P.E. 516 J
N° d’identification TVA
FR 15 389 290 586

Siège social

128, av. du Maréchal-de-Lattre-de-Tassigny
87045 Limoges Cedex - France

: 05 55 06 87 87 +

☎

Fax : [phone]

LCS 210013 - Istockphoto et Getty images
