Legrand TBCR3.5MM User Manual [en, es, fr]

Wiremold

®

InteGreat™ Cable Retractors
Enrouleurs de câble InteGreat
Retractores de cables InteGreat

™

™

No: 1011831 – 08/13

Installation Instructions • Notice d’Installation• Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: TBCRCAT6, TBCRVGA, TBCRHDMI,
TBCR3.5MM, TBCRHMK

Country of Origin: Made in China • Fabriqué en Chine • Hecho en China

Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.

All electrical products may present a possible
shock or fire hazard if improperly installed or
used. Legrand electrical products may bear
the mark of a Nationally Recognized Testing
Laboratory (NRTL) and should be installed
in conformance with current local and/or the
National Electrical Code.

Les systèmes électriques Legrand sont conformes
aux exigences du Code national de l'électricité en
vigueur ou aux codes locaux et devraient être mis
au sol conformément à ceux-ci.

Tous les produits électriques peuvent comporter un
risque d'électrocution ou d'incendie s'ils sont mal
installés ou mal utilisés. Les produits électriques
Legrand peuvent porter la marque d'un laboratoire
de vérification reconnu à l'échelle nationale (NRTL)
et devraient être installés en respectant le Code
national de l'électricité en vigueur ou les codes
locaux.

Los sistemas eléctricos Legrand observan y deben
ser conectados a tierra adecuadamente conforme
a los requisitos del Código Eléctrico Nacional o los
códigos vigentes establecidos por las autoridades
locales.

Todos los productos eléctricos pueden presentar
una posible descarga o riesgo de incendio si
no son utilizados o instalados adecuadamente.
Los productos Legrand pueden llevar la marca
del Laboratorio de Pruebas Reconocido a Nivel
Nacional (NRTL, por sus siglas en inglés) y deben
ser instalados conforme el Código Eléctrico
Nacional y/o local vigentes.

InteGreat Cable Retractors are designed specifically to integrate with the InteGreat A/V Table Box. They mount vertically on
the side of the Table Box.

Les enrouleurs de câble InteGreat sont spécifiquement conçus pour être associés au boîtier de table A/V InteGreat. Ils se
montent verticalement sur le côté du boîtier de table.

Los retractores de cables InteGreat están diseñados específicamente para integrarse con la caja para mesa A/V InteGreat.
Se montan verticalmente en la parte lateral de la caja para mesa.

Mounting of InteGreat Cable Retractors to InteGreat A/V Table Box:

Montage des enrouleurs de câble InteGreat sur le boîtier de table A/V InteGreat :

Montaje de los retractores de cables InteGreat a la caja para mesa A/V InteGreat:

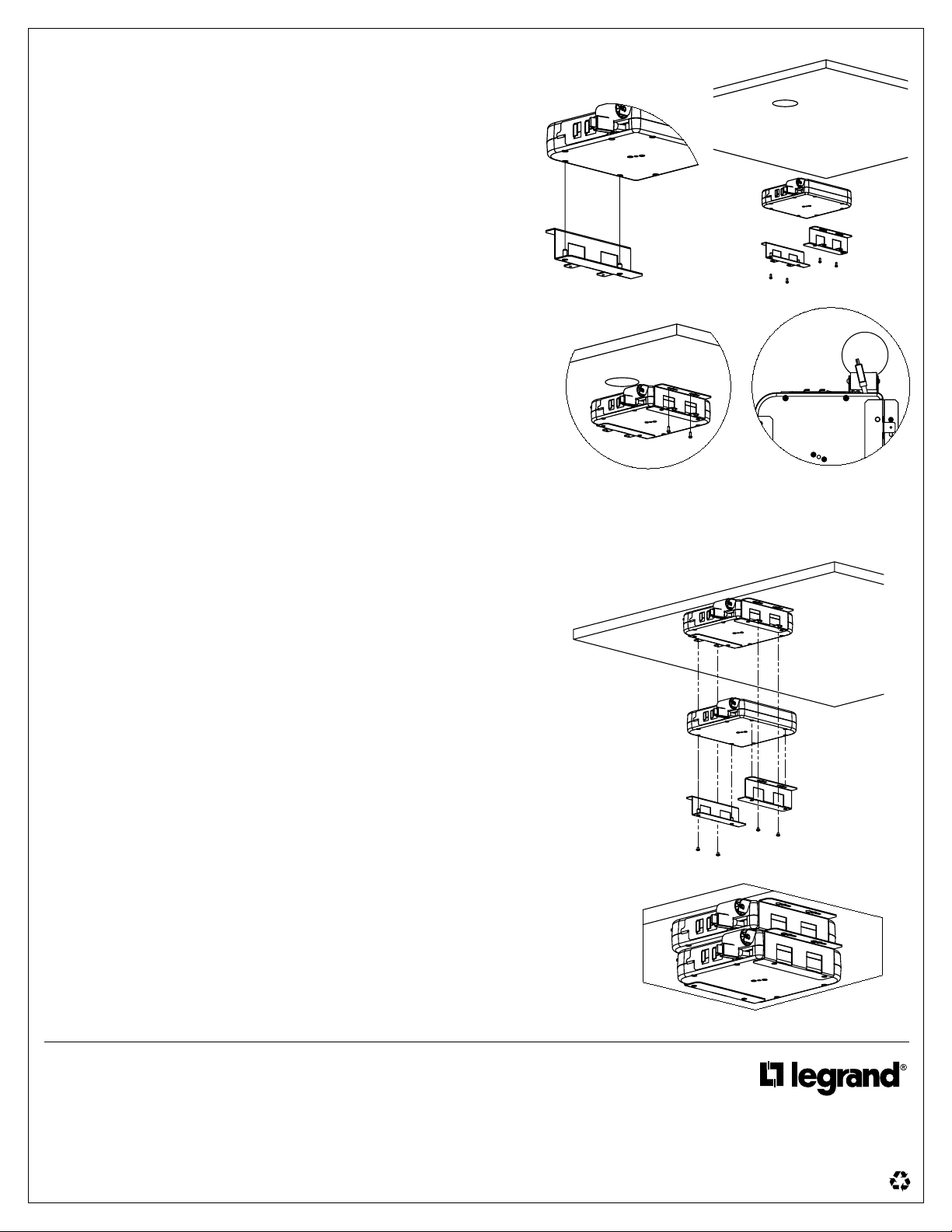

At this point, the InteGreat A/V Table Box should be installed up to
Step 5 of the installation instructions provided with the table box.

1

2

À ce niveau, le boîtier de table A/V InteGreat doit être installé jusqu'à
l'étape 5 des consignes d'installation fournies avec le boîtier de table.

En este momento, debe instalarse la Caja para mesa A/V InteGreat
según el Paso 5 de las instrucciones de instalación provistas con la
caja para mesa.

Align two mounting tabs on retractor with one of the five sets
of mounting slots available on the AV Table Box. Slide tabs
down into slots until plastic snap tab locks into place.

Alignez les deux languettes de montage sur l'enrouleur avec
l'un des cinq ensembles de fentes de montage proposés

sur le boîtier de table AV. Faites glisser les languettes dans

les fentes vers le bas jusqu'à que la languette clipsable en
plastique se mette en place.

Alinee las dos pestañas de montaje del retractor con uno de
los cinco conjuntos de ranuras de montaje disponibles en la
caja para mesa A/V. Deslice las pestañas en las ranuras hasta
que la pestaña plástica de encastre se fije en su lugar.

Mounting Tab
Languette de montage
Pestaña de montaje

Snap Tab
Languette clipsable
Pestaña de encastre

3

4

Attach feed cable to retractor.
Raccordez le fil d'alimentation à l'enrouleur.
Conecte el cable de alimentación al retractor.

Retractor Cable
Câble de l'enrouleur
Cable retractor

Feed Cable
Câble d'alimentation
Cable de alimentación

Pull the retractor cable through device plate in the table box.
Tirez le câble de l'enrouleur à travers la plaque du dispositif

dans le boîtier de table.
Tire del cable retractor a través de la placa del dispositivo

en la caja para mesa.

5

Return to Step 6A of the InteGreat A/V Table Box
Installation instructions and complete installation.

Revenez à l'étape 6A des consignes d'installation du
boîtier de table A/V InteGreat et finissez l'installation.

Vuelva al Paso 6A de las instrucciones de instalación de
la caja para mesa A/V InteGreat y complete la instalación.
