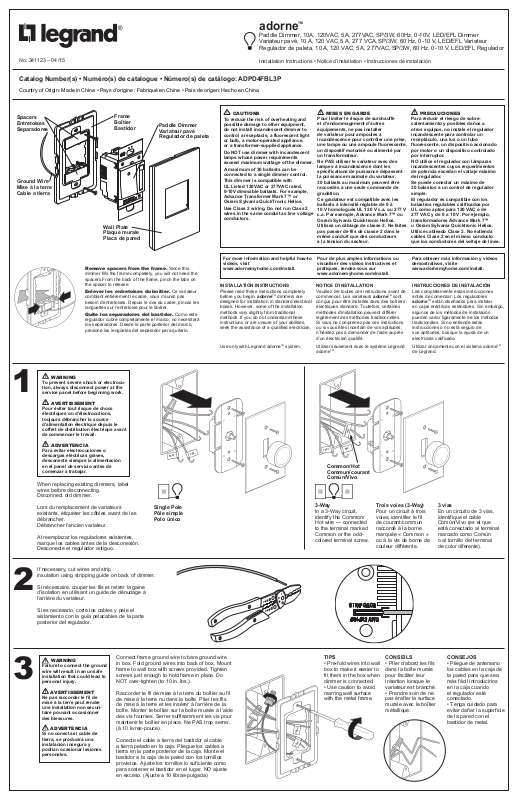

Legrand LEE2092 Installation & Assembly

adorne

10V

+

10V–

DO NOT USE

PLATE INSTALLED

WITHOUT A WALL

TOP

10V

+

10V–

STRIP GAGE

TM

Paddle Dimmer, 10A, 120VAC, 5A, 277VAC, SP/3W, 60Hz, 0-10V, LED/EFL Dimmer
Variateur pavé, 10 A, 120 VAC, 5 A, 277 VCA, SP/3W, 60 Hz, 0-10 V, LED/EFL Variateur
Regulador de paleta, 10 A, 120 VAC, 5 A, 277VAC, SP/3W, 60 Hz, 0-10 V, LED/EFL Regulador

No: 341123 – 04/15

Installation Instructions • Notice d’installation • Instrucciones de instalación

Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: ADPD4FBL3P

Country of Origin: Made in China • Pays d’origine : Fabriqué en Chine • País de origen: Hecho en China

Spacers
Entretoises
Separadores

Ground Wire
Mise à la terre
Cable a tierra

Frame
Boîtier
Bastidor

TOP

DO NOT USE WITHOUT
A WALL PLATE INSTALLED

Wall Plate
Plaque murale
Placa de pared

Paddle Dimmer
Variateur pavé
Regulador de paleta

CAUTIONS

To reduce the risk of overheating and
possible damage to other equipment,
do not install incandescent dimmer to
control a receptacle, a fluorescent light
or bulb, a motor-operated appliance,
or a transformer-supplied appliance.

Do NOT use dimmer with incandescent
lamps whose power requirements
exceed maximum wattage of the dimmer.

A maximum of 30 ballasts can be
connected to a single dimmer control.

This dimmer is compatible with
UL Listed 120VAC or 277VAC rated,
0-10V dimmable ballasts. For example,
Advance Transformer Mark 7™ or
Osram Sylvania QuickTronic Helios.

Use Class 2 wiring. Do not run Class 2
wires in the same conduit as line voltage
conductors.

MISES EN GARDE

Pour limiter le risque de surchauffe
et d’endommagement d’autres
équipements, ne pas installer
de variateur pour ampoules à
incandescence pour contrôler une prise,
une lampe ou une ampoule fluorescente,
un dispositif motorisé ou alimenté par
un transformateur.

Ne PAS utiliser le variateur avec des
lampes à incandescence dont les
spécifications de puissance dépassent
la puissance maximale du variateur.

30 ballasts au maximum peuvent être
raccordés à une seule commande de
gradation.

Ce gradateur est compatible avec les
ballasts à intensité réglable de 0 à
10 V homologués UL 120 V c.a. ou 277 V
c.a. Par exemple, Advance Mark 7™ ou
Osram Sylvania Quicktronic Helios.

Utilisez un câblage de classe 2. Ne faites
pas passer de fils de classe 2 dans le
même conduit que des conducteurs
à la tension du secteur.

PRECAUCIONES

Para reducir el riesgo de sobre­calentamiento y posibles daños a
otros equipos, no instale el regulador
incandescente para controlar un
receptáculo, una luz o un tubo
fluorescente, un dispositivo accionado
por motor o un dispositivo controlado
por interruptor.

NO utilice el regulador con lámparas
incandescentes cuyos requerimientos
de potencia excedan el vatiaje máximo
del regulador.

Se puede conectar un máximo de
30 balastos a un control de regulador
simple.

El regulador es compatible con los
balastros regulables calificados por
UL como aptos para 120 VAC o de
277 VAC y de 0 a 10 V. Por ejemplo,
transformadores Advance Mark 7™
u Osram Sylvania Quicktronic Helios.

Utilice cableado Clase 2. No extienda
cables Clase 2 en el mismo conducto
que los conductores del voltaje de línea.

1

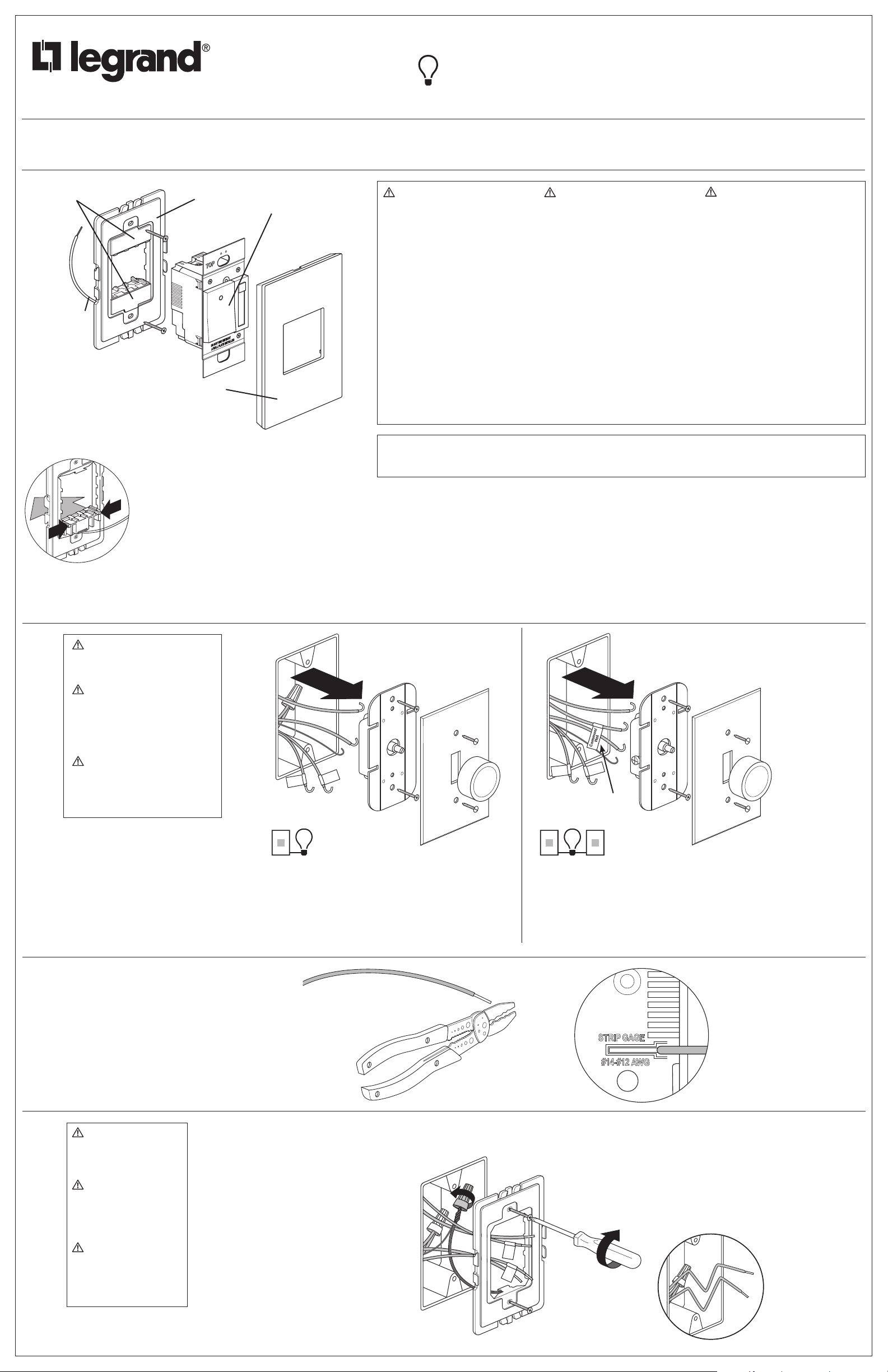

Remove spacers from the frame. Since this

dimmer fills the frame completely, you will not need the
spacers.From the back of the frame, pinch the tabs on
the spacer to release.

Enlever les entretoises du boîtier. Ce variateur
comblant entièrement le cadre, vous n’aurez pas
besoin d’entretoises. Depuis le dos du cadre, pincez les
languettes sur l’entretoise pour le libérer.

Quite los separadores del bastidor. Como este
regulador cubre completamente el marco, no necesitará
los separadores. Desde la parte posterior del marco,
presione las lengüetas del separador para quitarlo.

WARNING
To prevent severe shock or electrocu­tion, always disconnect power at the
service panel before beginning work.

AVERTISSEMENT

Pour éviter tout risque de chocs
électriques ou d’électrocutions,
toujours débrancher la source
d’alimentation électrique depuis le
coffret de distribution électrique avant
de commencer le travail.

ADVERTENCIA

Para evitar electrocuciones o
descargas eléctricas graves,
desconecte siempre la alimentación
en el panel de servicio antes de
comenzar a trabajar.

When replacing existing dimmers, label
wires before disconnecting.
Disconnect old dimmer.

Lors du remplacement de variateurs
existants, étiqueter les câbles avant de les
débrancher.
Débrancher l’ancien variateur.

Al reemplazar los reguladores existentes,
marque los cables antes de la desconexión.
Desconecte el regulador antiguo.

Single Pole
Pôle simple
Polo único

For more information and helpful how-to
videos, visit
www.adornemyhome.com/install.

INSTALLATION INSTRUCTIONS

Please read these instructions completely
before you begin. adorneTM dimmers are
designed for installation in standard electrical
boxes. However, some of the installation
methods vary slightly from traditional
methods. If you do not understand these
instructions or are unsure of your abilities,
seek the assistance of a qualified electrician.

Use only with Legrand adorneTM system. Utiliser seulement avec le système Legrand

Pour de plus amples informations ou
visualiser des vidéos instructives et
pratiques, rendez-vous sur
www.adornemyhome.com/install.

NOTICE D’INSTALLATION

Veuillez lire toutes ces instructions avant de
commencer. Les variateurs adorneTM sont
conçus pour être installés dans des boîtiers
électriques standard. Toutefois, certaines
méthodes d’installation peuvent différer
légèrement des méthodes traditionnelles.
Si vous ne comprenez pas ces instructions
ou si vous êtes incertain de vos aptitudes,
n’hésitez pas à demander de l’aide auprès
d’un électricien qualifié.

adorneTM.

Common/Hot
Commun/courant
Común/Vivo

3-Way

In a 3-Way circuit,
identify the Common/
Hot wire — connected
to the terminal marked
Common or the odd­colored terminal screw.

Trois voies (3-Way)

Pour un circuit à trois
voies, identifier le fil
de courant/commun
raccordé à la borne
marquée « Common »
ou à la vis de borne de
couleur différente.

Para obtener más información y videos
demostrativos, visite
www.adornemyhome.com/install.

INSTRUCCIONES DE INSTALACIÓN

Lea completamente estas instrucciones
antes de comenzar. Los reguladores

adorneTM están diseñados para instalar

en cajas eléctricas estándares. Sin embargo,
algunos de los métodos de instalación
pueden variar ligeramente de los métodos
tradicionales. Si no entiende estas
instrucciones o no está seguro de
sus aptitudes, busque la ayuda de un
electricista calificado.

Utilizar únicamente con el sistema adorneTM
de Legrand.

3 vías

En un circuito de 3 vías,
identifique el cable
Común/Vivo (es el que
está conectado al terminal
marcado como Común
o al tornillo del terminal
de color diferente).

If necessary, cut wires and strip
insulation using stripping guide on back of dimmer.

2

Si nécessaire, couper les fils et retirer la gaine
d’isolation en utilisant un guide de dénudage à
l’arrière du variateur.

Si es necesario, corte los cables y pele el
aislamiento con la guía pelacables de la parte
posterior del regulador.

3

WARNING
Failure to connect the ground
wire will result in an unsafe
installation that could lead to
personal injury.

AVERTISSEMENT

Ne pas raccorder le fil de
mise à la terre peut rendre
une installation non sécuri­taire pouvant occasionner
des blessures.

ADVERTENCIA

Si no conecta el cable de
tierra, se producirá una
instalación insegura y
podrían ocasionar lesiones
personales.

Connect frame ground wire to bare ground wire
in box. Fold ground wires into back of box. Mount
frame to wall box with screws provided. Tighten
screws just enough to hold frame in place. Do
NOT over-tighten (to 10 in. lbs.).

Raccorder le fil de mise à la terre du boîtier au fil
de mise à la terre nu dans la boîte. Plier les fils
de mise à la terre et les insérer à l’arrière de la
boîte. Monter le boîtier sur la boîte murale à l’aide
des vis fournies. Serrer suffisamment les vis pour
maintenir le boîtier en place. Ne PAS trop serrer.
(à 10 livres-pouce).

Conecte el cable a tierra del bastidor al cable
a tierra pelado en la caja. Pliegue los cables a
tierra en la parte posterior de la caja. Monte el
bastidor a la caja de la pared con los tornillos
provistos. Ajuste los tornillos lo suficiente como
para sostener el bastidor en el lugar. NO ajuste
en exceso. (Ajuste a 10 libras-pulgada)

TIPS

• Pre-fold wires into wall
box to make it easier to
fit them in the box when
dimmer is connected.

• Use caution to avoid
marring wall surface
with the metal frame.

CONSEILS

• Plier d’abord les fils
dans la boîte murale
pour faciliter leur
insertion lorsque le
variateur est branché.

• Prendre soin de ne
pas érafler la surface
murale avec le boîtier
métallique.

CONSEJOS

• Pliegue de antemano
los cables en la caja de
la pared para que sea
más fácil introducirlos
en la caja cuando
el regulador esté
conectado.

• Tenga cuidado para
evitar dañar la superficie
de la pared con el
bastidor de metal.

+

10V

–

10V

1-P

-PO

1-P

-PO

3-WAY

STRIP GAGE

1-POLE

HOT

3-WAY

STRIP GAGE

1-POLE

HOT

STRIP

1-POLE
O

O

H

4

STRIP

1-POLE
O

O

3-WAY

STRIP GAGE

1-POLE

HOT

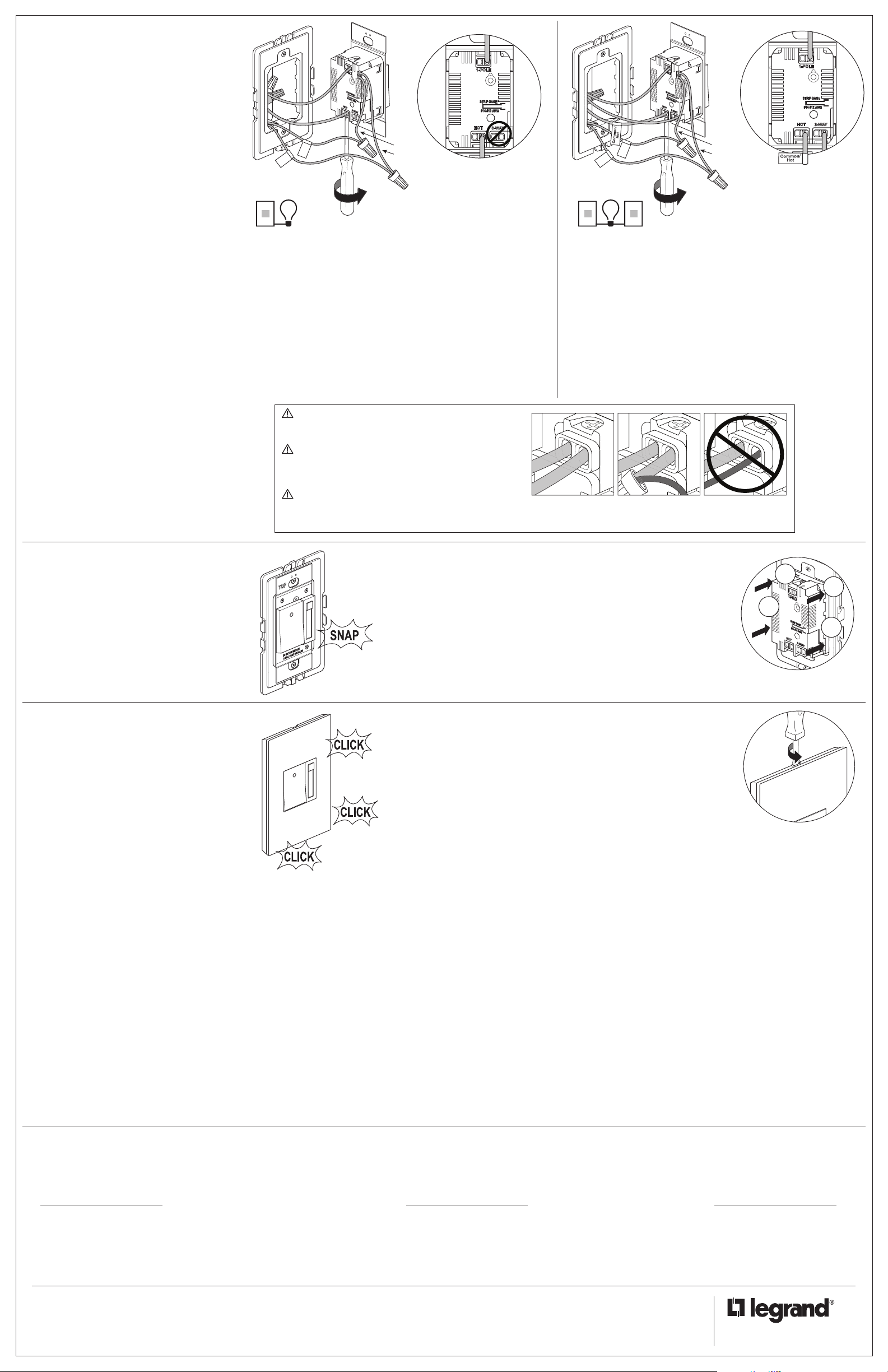

Connect new dimmer as shown. Make
sure the terminal holes are clear. Insert
wires into terminals and tighten screws
securely. Do NOT over-tighten. (to 10
in. lbs.)

Brancher le nouveau variateur comme
illustré. Assurez-vous que les trous des
bornes sont claires. Insérer les fils dans
les bornes et serrer fermement les vis.
Ne PAS trop serrer. (à 10 livres-pouce).

Conecte el nuevo regulador como se
muestra en la figura. Asegúrese de que
los agujeros de la terminal están claros.
Inserte los cables en los terminales y
ajuste los tornillos. NO ajuste en exce­so. (Ajuste a 10 libras-pulgada)

NOTE - No multi-gang derating required.

REMARQUE : Aucun déclassement

multivariateurs n’est nécessaire.

NOTA: No se requiere disminución múltiple.

1-POLE

STRIP

GAGE

HOT

3-WAY

+

10V

–

10V

Single Pole

• Connect one wire to 1-POLE.

• Connect other wire to HOT.

• Do NOT use 3-WAY.

Violet

Grey

1-POLE

STRIP

GAGE

HOT

3-WAY

+

10V

+

–

10V

10V

Violet

Grey

3-Way

• Connect the wire identified as Common/Hot in Step 1 to HOT.

• Connect one of the other wires to 1-POLE.

• Connect remaining wire to 3-WAY.

5

NOTE - If you have purchased an adorneTM

Locator Light or Accent Nightlight, please
refer to those instructions at this step.

REMARQUE : Avec une lumière de
localisation ou une veilleuse adorneTM, se
reporter aux instructions correspondante de
cette étape.

NOTA: Si compró una Luz nocturna
acentuada o una Luz de ubicación

adorneTM, consulte dichas instrucciones

cuando realice este paso.

NOTE - In a 3-Way installation, use one dimmer
and one switch. Do NOT use two dimmers.

REMARQUE : Dans une installation à trois
voies, utiliser un variateur et un commutateur.
Ne PAS utiliser deux variateurs.

NOTA: En una instalación de 3 vías, utilice
un regulador y un interruptor. NO utilice dos
reguladores.

Carefully fold wires into box.
Snap dimmer into frame.

Plier soigneusement les fils dans la boîte.
Enclencher le variateur sur le cadre.

Pliegue cuidadosamente los cables hacia
el interior de la caja.
Empuje el regulador en el marco.

Pôle simple

• Raccorder un fil à « 1-POLE » (pôle simple).

• Raccorder l’autre fil à « HOT ».

• Ne PAS utiliser « 3-WAY ».

Polo único

• Conecte un cable a 1-POLE (polo único).

• Conecte el otro cable a HOT (Vivo).

• NO use 3-WAY (3 vías).

WARNING: Do not pair different size wires in the same
terminal. If you have different size wires, use a wire nut to add a
6 inch pigtail of the same gauge wire to the smaller gauge wire.

AVERTISSEMENT : Ne pas associer des fils de section
différente dans la même borne. Avec des fils de section différ­ente, utiliser un capuchon de connexion pour ajouter un toron
de 15 cm (6 pouces) du même calibre au fil de calibre plus petit.

ADVERTENCIA: No junte cables de diferentes calibres en
el mismo terminal. Si tiene cables de diferentes calibres, utilice
una tuerca para cables para agregar un empalme de 15 cm
(6 pulg.) del mismo calibre al cable de menor calibre.

NOTE – If you need to remove dimmer after snapping into frame, first remove
frame from wall box to access the four locking tabs on the back of the dimmer.
Insert a flat screwdriver to depress tabs as you apply pressure to push dimmer out.

TOP

DO NOT USE WITHOUT
A WALL PLATE INSTALLED

ENCLENCHEMENT
ENCASTRE

REMARQUE : Si un variateur doit être enlevé du cadre, retirer d’abord
le cadre de la boîte murale pour accéder aux quatre languettes de verrouillage
situées à l’arrière du variateur. Insérer un tournevis à tête plate à l’arrière du boîtier
et appuyer sur les languettes du variateur pour le déverrouiller et le pousser vers
l’avant.

NOTA: Si necesita quitar el tomacorriente luego de encastrarlo en el bastidor,
primero quite el bastidor de la caja de pared para acceder a las cuatro lengüetas
de sujeción en la parte posterior del regulador. Inserte un destornillador plano para
presionar las lengüetas y empuje el regulador hacia afuera.

Trois voies (3-Way)

• Raccorder le fil identifié par « Common/Hot » (commun/courant)
de l’étape 1 à « HOT » (courant).

• Raccorder l’un des autres fils à « 1-POLE » (pôle simple).

• Raccorder le dernier fil à « 3-WAY » (3 voies).

3 vías

• Conecte el cable identificado como Común/Vivo en el paso
1 a HOT (Vivo).

• Conecte uno de los otros cables a 1-POLE (polo único).

• Conecte el cable restante a 3-POLE (tres polos).

Same size.

Section identique.

Mismo calibre.

Different size with pigtail.

Section différente avec toron.

Diferente calibre con empalme.

Different size.

Section différente.

Diferente calibre.

3

1

2

4

6

Snap wall plate to frame.
There are three click-stops to adjust the fit of
the wall plate to the dimmer and the wall.

Enclencher la plaque murale dans le boîtier.
Trois arrêts par enclenchement sont
disponibles pour permettre de choisir
l’alignement de la plaque murale avec la
surface frontale du variateur.

Encastre la placa de pared al bastidor.
Hay tres topes de profundidad con clics para
que pueda ajustar la placa de pared con el
regulador y la pared.

CLIC
CLIC

NOTE – To remove wall plate, insert a small, flat screwdriver in notches on wall
plate and twist gently to pry from frame.

REMARQUE – Si la plaque murale doit être retirée, insérer un tournevis à tête
plate dans les rainures situées à l’arrière de la plaque et les tourner lentement.

NOTA: para quitar la placa de pared, inserte un destornillador plano pequeño
en las muescas de la placa de pared y gírelo suavemente para hacer palanca
contra el marco.

Wipe the dimmer with a damp, clean
cloth. DO NOT clean dimmer with
chemicals or cleaning solutions.

Essuyer le variateur avec un chiffon
propre et humide. NE PAS nettoyer
le variateur avec des produits
chimiques ou des détergents.

Limpie el regulador con un paño
limpio y húmedo. NO limpie el
regulador con productos químicos o
soluciones de limpieza.

Technical Assistance:

[phone]
www.adornemyhome.com/install

LIMITED LIFETIME WARRANTY

Limited lifetime warranty information for adorneTM products is available
at www.adornemyhome.com/warranty. Limited warranty information for
adorneTM products may also be obtained free of charge by sending a
written request, along with your proof of purchase (including purchase
date), to:
Legrand

Attn: adorne Customer Service/Warranty Department
50 Boyd Avenue
Syracuse, NY 13209

No: 341123 – 04/15

© Copyright 2013 Legrand All Rights Reserved.

Assistance technique :

[phone]
www.adornemyhome.com/install

GARANTIE A VIE LIMITEE

Les informations relatives à la garantie à vie limitée des produits adorneTM
sont disponibles sur le site www.adornemyhome.com/warranty. Les
informations relatives à la garantie limitée des produits adorneTM peuvent
également être obtenues gratuitement sur demande écrite accompagnée
de la preuve d’achat (y compris la date d’achat), à l’adresse suivante :
Legrand

Attn: adorne Customer Service/Warranty Department
50 Boyd Avenue
Syracuse, NY 13209

60 Woodlawn Street
West Hartford, CT 06110

1.877.BY.LEGRAND
(295.3472)
www.legrand.us

Asistencia técnica:

[phone]
www.adornemyhome.com/install

GARANTÍA LIMITADA DE POR VIDA

Si desea obtener información sobre la garantía limitada de por vida
para los productos adorneTM, visite www.adornemyhome.com/warranty.
Si desea obtener información sin cargo sobre la garantía limitada para
los productos adorne TM, envíe un pedido por escrito, junto con una
prueba de compra (que incluya la fecha de compra), a:
Legrand

Attn: adorne Customer Service/Warranty Department
50 Boyd Avenue
Syracuse, NY 13209

570 Applewood Crescent
Vaughan, ONT L4K 4B4

905.738.9195
www.legrand.ca
