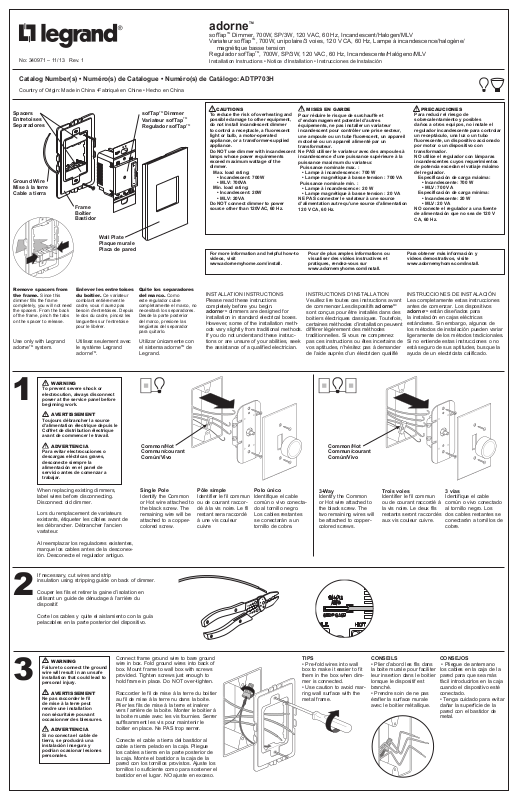

Legrand LEE2004 Installation & Assembly

Download

Page 1

adorne

DO NOT USE

PLATE INSTALLED

WITHOUT A WALL

TOP

STRIP GAGE

HOT

sofTapTM Dimmer, 700W, SP/3W, 120 VAC, 60 Hz, Incandescent/Halogen/MLV Variateur sofTap magnétique basse tension Regulador sofTap

No: 340971 – 11/13 Rev. 1

Installation Instructions • Notice d’Installation • Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de Catalogue • Numéro(s) de Catálogo: ADTP703H

Country of Origin: Made in China •Fabriqué en Chine • Hecho en China

, 700W, unipolaire/3 voies, 120 V CA, 60 Hz, Lampe à incandescence/halogène/

, 700W, SP/3W, 120 VAC, 60 Hz, Incandescente/Halógeno/MLV

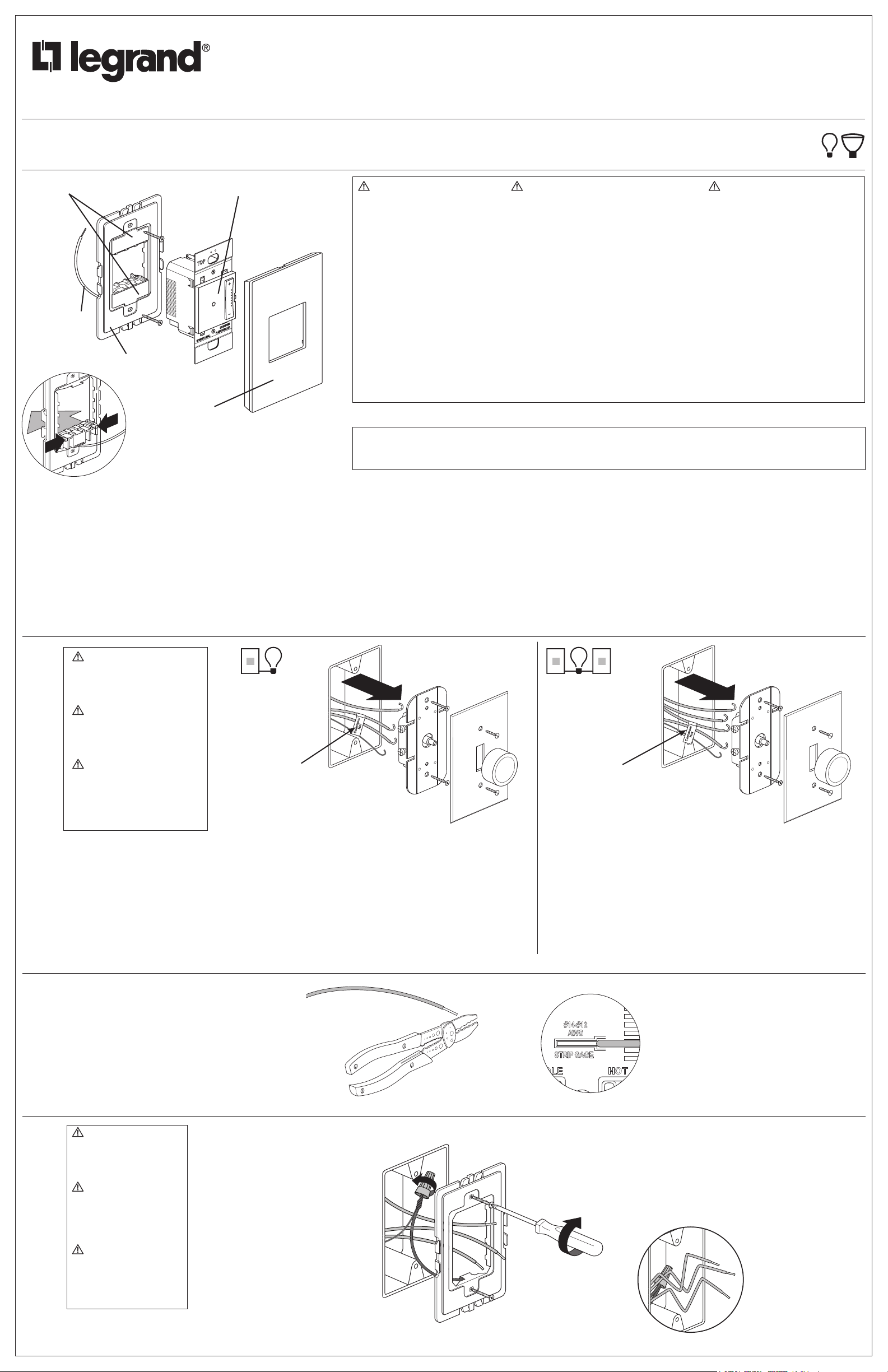

Spacers Entretoises Separadores

Ground Wire Mise à la terre Cable a tierra

Remove spacers from the frame. Since this

dimmer fills the frame completely, you will not need the spacers. From the back of the frame, pinch the tabs on the spacer to release.

Use only with Legrand

adorne

system.

TOP

PLATE INSTALLED

WITHOUT A WALL

Frame Boîtier Bastidor

Wall Plate Plaque murale Placa de pared

Enlever les entretoises du boîtier. Ce variateur

comblant entièrement le cadre, vous n’aurez pas besoin d’entretoises. Depuis le dos du cadre, pincez les languettes sur l’entretoise pour le libérer.

Utilisez seulement avec le système Legrand adorneTM.

sofTapTM Dimmer Variateur sofTap Regulador sofTap

DO NOT USE

Quite los separadores del marco. Como

este regulador cubre completamente el marco, no necesitará los separadores. Desde la parte posterior del marco, presione las lengüetas del separador para quitarlo.

Utilizar únicamente con el sistema adorneTM de Legrand.

CAUTIONS

To reduce the risk of overheating and possible damage to other equipment, do not install incandescent dimmer to control a receptacle, a fluorescent light or bulb, a motor-operated appliance, or a transformer-supplied appliance. Do NOT use dimmer with incandescent lamps whose power requirements exceed maximum wattage of the dimmer.

Max. load rating:

• Incandescent: 700W

• MLV: 700VA

Min. load rating:

• Incandescent: 20W

• MLV: 20VA

Do NOT connect dimmer to power

source other than 120VAC, 60 Hz.

For more information and helpful how-to videos, visit www.adornemyhome.com/install.

INSTALLATION INSTRUCTIONS Please read these instructions completely before you begin.

adorneTM dimmers are designed for

installation in standard electrical boxes. However, some of the installation methods vary slightly from traditional methods. If you do not understand these instructions or are unsure of your abilities, seek the assistance of a qualified electrician.

MISES EN GARDE Pour réduire le risque de surchauffe et d’endommagement potentiel d’autres équipements, ne pas installer un variateur incandescent pour contrôler une prise secteur, une ampoule ou un tube fluorescent, un appareil motorisé ou un appareil alimenté par un transformateur.

Ne PAS utiliser le variateur avec des ampoules à

incandescence d’une puissance supérieure à la puissance maximum du variateur.

Puissance nominale max. :

• Lampe à incandescence : 700 W

• Lampe magnétique à basse tension : 700 VA

Puissance nominale min. :

• Lampe à incandescence : 20 W

• Lampe magnétique à basse tension : 20 VA

NE PAS connecter le variateur à une source

d’alimentation autre qu’une source d’alimentation

120 V CA, 60 Hz.

Pour de plus amples informations ou visualiser des vidéos instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.

INSTRUCTIONS D’INSTALLATION Veuillez lire toutes ces instructions avant de commencer.Lesdispositifs adorne

sont conçus pour être installés dans des boitiers électriques classiques. Toutefois, certaines méthodes d’installation peuvent différer légèrement des méthodes traditionnelles. Si vous ne comprenez pas ces instructions ou êtes incertains de vos aptitudes, n’hésitez pas à demander de l’aide auprès d’un électricien qualifié

PRECAUCIONES

Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, no instale el regulador incandescente para controlar un receptáculo, una luz o un tubo fluorescente, un dispositivo accionado por motor o un dispositivo con transformador. NO utilice el regulador con lámparas incandescentes cuyos requerimientos de potencia excedan el vatiaje máximo del regulador.

Especificación de carga máxima:

• Incandescente: 700 W

• MLV: 700 VA

Especificación de carga mínima:

• Incandescente: 20 W

• MLV: 20 VA

NO conecte el regulador a una fuente

de alimentación que no sea de 120 V CA, 60 Hz.

Para obtener más información y videos demostrativos, visite www.adornemyhome.com/install.

INSTRUCCIONES DE INSTALACIÓN Lea completamente estas instrucciones antes de comenzar. Los dispositivos

adorneTM están diseñados para

la instalación en cajas eléctricas estándares. Sin embargo, algunos de los métodos de instalación pueden variar ligeramente de los métodos tradicionales. Si no entiende estas instrucciones o no está seguro de sus aptitudes, busque la ayuda de un electricista calificado.

WARNING To prevent severe shock or electrocution, always disconnect power at the service panel before beginning work.

AVERTISSEMENT Toujours débrancher la source d’alimentation électrique depuis le Coffret de distribution électrique avant de commencer le travail.

ADVERTENCIA Para evitar electrocuciones o descargas eléctricas graves, desconecte siempre la alimentación en el panel de servicio antes de comenzar a trabajar.

When replacing existing dimmers, label wires before disconnecting. Disconnect old dimmer.

Lors du remplacement de variateurs existants, étiqueter les câbles avant de les débrancher. Débrancher l’ancien variateur.

Al reemplazar los reguladores existentes, marque los cables antes de la desconexión. Desconecte el regulador antiguo.

Common/Hot Commun/courant Común/Vivo

Single Pole

Identify the Common or Hot wire attached to the black screw. The remaining wire will be attached to a coppercolored screw.

Pôle simple

Identifier le fil commun ou de courant raccordé à la vis noire. Le fil restant sera raccordé à une vis couleur cuivre

Polo único

Identifique el cable común o vivo conectado al tornillo negro. Los cables restantes se conectarán a un tornillo de cobre.

Common/Hot Commun/courant Común/Vivo

3-Way

Identify the Common or Hot wire attached to the black screw. The two remaining wires will be attached to coppercolored screws.

Trois voies

Identifier le fil commun ou de courant raccordé à la vis noire. Le deux fils restants seront raccordés aux vis couleur cuivre.

3 vías

Identifique el cable común o vivo conectado al tornillo negro. Los dos cables restantes se conectarán a tornillos de cobre.

If necessary, cut wires and strip insulation using stripping guide on back of dimmer.

Couper les fils et retirer la gaine d’isolation en utilisant un guide de dénudage à l’arrière du dispositif.

Corte los cables y quite el aislamiento con la guía pelacables en la parte posterior del dispositivo.

WARNING Failure to connect the ground wire will result in an unsafe installation that could lead to personal injury.

AVERTISSEMENT Ne pas raccorder le fil de mise à la terre peut rendre une installation non sécuritaire pouvant occasionner des blessures.

ADVERTENCIA Si no conecta el cable de tierra, se producirá una instalación insegura y podrían ocasionar lesiones personales.

Connect frame ground wire to bare ground wire in box. Fold ground wires into back of box. Mount frame to wall box with screws provided. Tighten screws just enough to hold frame in place. Do NOT over-tighten.

Raccorder le fil de mise à la terre du boitier au fil de mise à la terre nu dans la boite. Plier les fils de mise à la terre et insérer vers l’arrière de la boite. Monter le boitier à la boite murale avec les vis fournies. Serrer suffisamment les vis pour maintenir le boitier en place. Ne PAS trop serrer.

Conecte el cable a tierra del bastidor al cable a tierra pelado en la caja. Pliegue los cables a tierra en la parte posterior de la caja. Monte el bastidor a la caja de la pared con los tornillos provistos. Ajuste los tornillos lo suficiente como para sostener el bastidor en el lugar. NO ajuste en exceso.

TIPS

• Pre-fold wires into wall

box to make it easier to fit them in the box when dimmer is connected.

• Use caution to avoid marring wall surface with the metal frame.

CONSEILS

• Plier d’abord les fils dans

la boite murale pour faciliter leur insertion dans le boitier lorsque le dispositif est branché.

• Prendre soin de ne pas

érafler la surface murale avec le boitier métallique.

CONSEJOS

• Pliegue de antemano

los cables en la caja de la pared para que sea más fácil introducirlos en la caja cuando el dispositivo esté conectado.

• Tenga cuidado para evitar

dañar la superficie de la pared con el bastidor de metal.

Page 2

3-WAY

1-POLE

STRIP

GAGE

HOT

1-POLE HOT P

3-WAY

1-POLE

STRIP GAGE

HOT

3-WAY

1-POLE

STRIP GAGE

HOT

3-WAY

1-POLE

STRIP GAGE

HOT

Connect new dimmer as shown. Insert wires into terminals and tighten screws securely. Do

NOT over-tighten. (to 10 in. lbs.)

Brancher le nouveau variateur

comme illustré. Insérez les fils dans les bornes et serrez fermement les vis. Ne PAS trop

serrer. (à 10 livres-pouce).

Conecte el nuevo regulador como se muestra en la figura. Inserte los cables en los terminales y ajuste bien los tornillos.

NO ajuste en exceso. (Ajuste a 10 libras-pulgada)

NOTE - In a 3-Way installation, use one dimmer and one switch. Do NOT use two dimmers.

REMARQUE : Dans une installation à trois voies, utiliser un varia-

teur et un commutateur. Ne PAS

utiliser deux variateurs.

NOTA: En una instalación de 3 vías, utilice un regulador y un interruptor. NO utilice dos reguladores.

HOT

STRIP

GAGE

1-POLE

3-WAY

Single Pole

• Connect the wire identified as Common/Hot in Step 1 to HOT.

• Connect other wire to 1-POLE.

• Do NOT use 3-WAY.

Pôle simple

• Raccorder le fil identifié par « Common/Hot » (commun/courant) de l’étape 1 à « HOT » (courant).

• Raccorder l’autre fil à « 1-POLE » (pôle simple).

• Ne PAS utiliser « 3-WAY ».

HOT

STRIP

GAGE

1-POLE

3-WAY

3-Way

• Connect the wire identified as Common/Hot in Step 1 to HOT.

• Connect one of the other wires to 1-POLE.

• Connect remaining wire to 3-WAY.

Trois voies

• Raccorder le fil identifié par « Common/Hot » (commun/courant) de l’étape 1 à « HOT » (courant).

• Raccorder l’un des autres fils à « 1-POLE » (pôle simple).

• Raccorder le dernier fil à « 3-WAY » (3 voies).

Carefully fold wires into box. Snap dimmer into frame.

Plier soigneusement les fils dans la boite. Enclencher le dispositif dans le boitier.

Pliegue cuidadosamente los cables hacia el interior de la caja. Encastre el dispositivo en el bastidor.

Polo único

• Conecte el cable identificado como Común/Vivo en el paso 1 a HOT (Vivo).

• Conecte el otro cable a 1-POLE (polo único).

• NO use 3-WAY (3 vías).

WARNING: Do not pair different size wires in the same terminal. If you have different size wires, use a wire nut to add a

6 inch pigtail of the same gauge wire to the smaller gauge wire.

AVERTISSEMENT : Ne pas associer des fils de section différente dans la même borne. Avec des fils de section différente, utiliser un capuchon de connexion pour ajouter un toron

de 15 cm (6 pouces) du même calibre au fil de calibre plus petit.

ADVERTENCIA: No junte cables de diferentes calibres en el mismo terminal. Si tiene cables de diferentes calibres, utilice una tuerca para cables para agregar un empalme de 15 cm

(6 pulg.) del mismo calibre al cable de menor calibre.

NOTE – If you need to remove dimmer after snapping into frame, first remove frame from wall box to access the four locking tabs on the back of the dimmer. Insert a flat screwdriver to depress tabs as you apply

TOP

WITHOUT A WALL

DO NOT USE

PLATE INSTALLED

ENCLENCHEMENT

ENCASTRE

pressure to push dimmer out.

REMARQUE - Si un dispositif doit être enlevé du boitier, retirer le boitier de la boite murale. Insérer un tournevis à tête plate à l’arrière du boitier et appuyer sur les languettes du dispositif pour le déverrouiller et le pousser vers l’avant.

NOTA: Si necesita quitar un dispositivo del bastidor, retire el bastidor de la caja de la pared. Inserte un destornillador plano desde la parte posterior del bastidor y presione las lengüetas en el dispositivo para destrabarlas y empujarlo hacia adelante.

3 vías

• Conecte el cable identificado como Común/Vivo en el paso 1 a HOT (Vivo).

• Conecte uno de los otros cables a 1-POLE (polo único).

• Conecte el cable restante a 3-POLE (tres polos).

Same size.

Section identique.

Mismo calibre.

Different size with pigtail.

Section différente avec toron.

Diferente calibre con empalme.

Different size.

Section différente.

Diferente calibre.

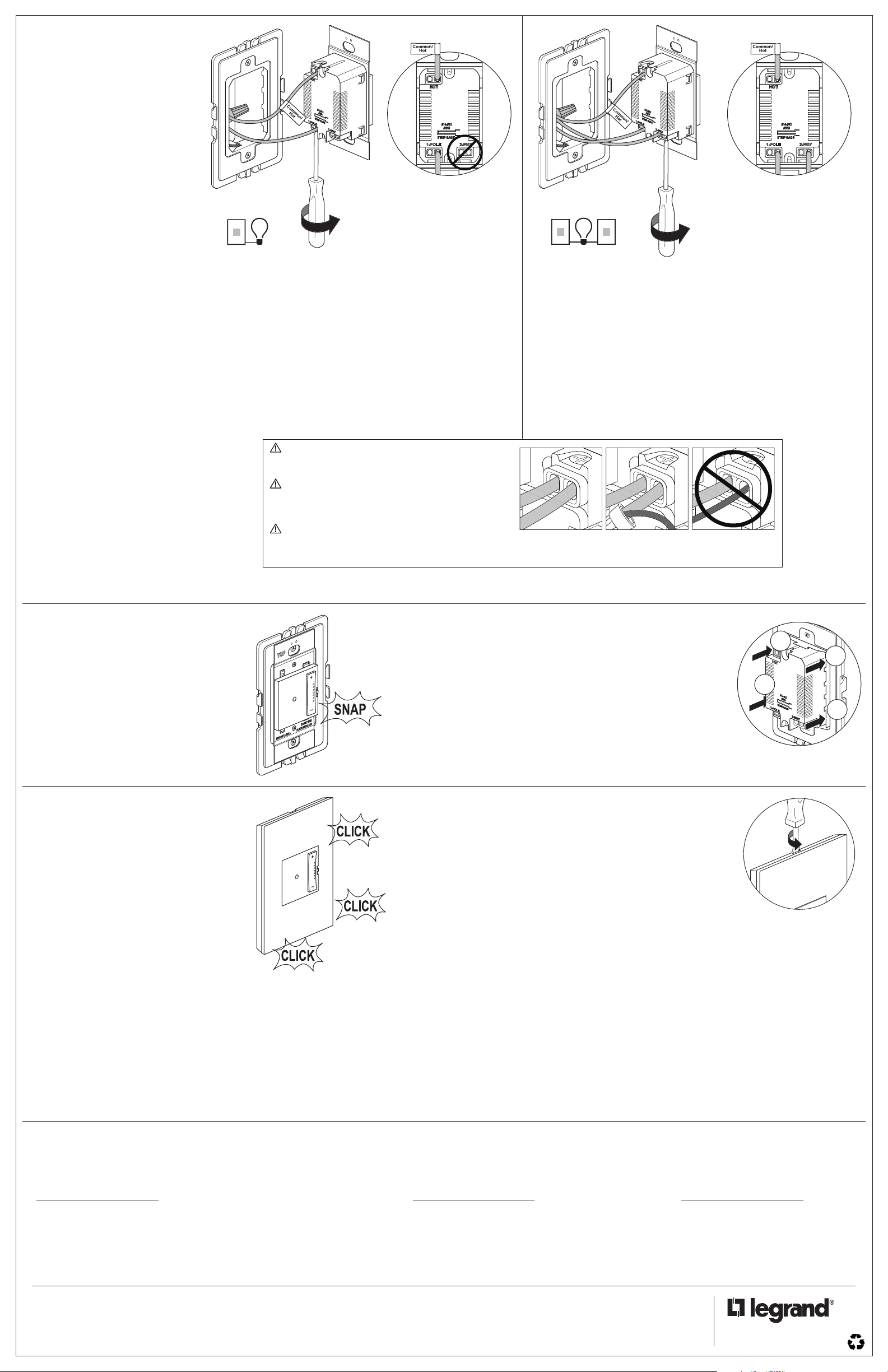

Snap wall plate to frame. There are three click-stops to adjust the fit of the wall plate to the dimmer and the wall.

Enclencher la plaque murale au boitier. Trois arrêts par enclenchement sont disponibles pour permettre de choisir l’alignement de la plaque murale avec la surface frontale du dispositif.

Encastre la placa de pared al bastidor. Hay tres topes de profundidad con clics para que pueda elegir la forma en la que la placa de pared se alinea con la superficie frontal del dispositivo.

CLIC CLIC

NOTE – To remove wall plate, insert a small, flat screwdriver in notches on wall plate and twist gently to pry from frame.

REMARQUE - Si la plaque murale doit être retirée, insérer un tournevis à tête plate dans les rainures situées à l’arrière de la plaque et les tourner lentement.

NOTA: Para quitar la placa de pared o retirarla, inserte un destornillador plano en la muesca como se muestra, y gire suavemente.

Never apply cleaner directly to the

dimmer or wall plate. Apply to a

soft cloth and use cloth to remove any smudges from the product.

N’appliquer jamais de produit nettoyant directement sur le variateur

ou la plaque murale. Appliquez

sur un chiffon doux et utilisez ce dernier pour retirer toute trace du produit.

Nunca aplique limpiador directamente en el regulador o en la placa de pared. Use un paño suave para quitar cualquier mancha que pudiera haber en el producto.

Technical Assistance:

(877) 295-3472 www.adornemyhome.com/install

LIMITED LIFETIME WARRANTY

Limited lifetime warranty information for adorneTM products is available at www.adornemyhome.com/warranty. Limited warranty information for

products may also be obtained free of charge by sending a

adorne

written request, along with your proof of purchase (including purchase date), to:

Legrand

Attn: adorne Customer Service/Warranty Department 50 Boyd Avenue Syracuse, NY 13209

No: 340971 – 11/13 Rev. 1

Assistance technique :

(877) 295-3472 www.adornemyhome.com/install

GARANTIE À VIE LIMITÉE

Des informations concernant la garantie à vie limitée des produits

adorne informations sur la garantie à vie limitée des produits adorne aussi être obtenues gratuitement en envoyant une demande écrite,

accompagnée d’une preuve d’achat (avec la date d’achat), à :

Legrand

Attn: adorne Customer Service/Warranty Department 50 Boyd Avenue Syracuse, NY 13209

sont disponibles sur www.adornemyhome.com/warranty. Des

peuvent

Asistencia técnica:

(877) 295-3472 www.adornemyhome.com/install

GARANTÍA LIMITADA DE POR VIDA

Hay disponible información sobre la garantía limitada de por vida para los productos adorne puede obtenerse información sobre la garantía limitada para los productos adorne

una prueba de compra (que incluya la fecha de compra), a:

Legrand

Attn: adorne Customer Service/Warranty Department 50 Boyd Avenue Syracuse, NY 13209

en www.adornemyhome.com/warranty. También

sin cargo si se envía un pedido por escrito, junto con

860.233.6251

1.877.BY.LEGRAND www.legrand.us www.legrand.ca

Page 3

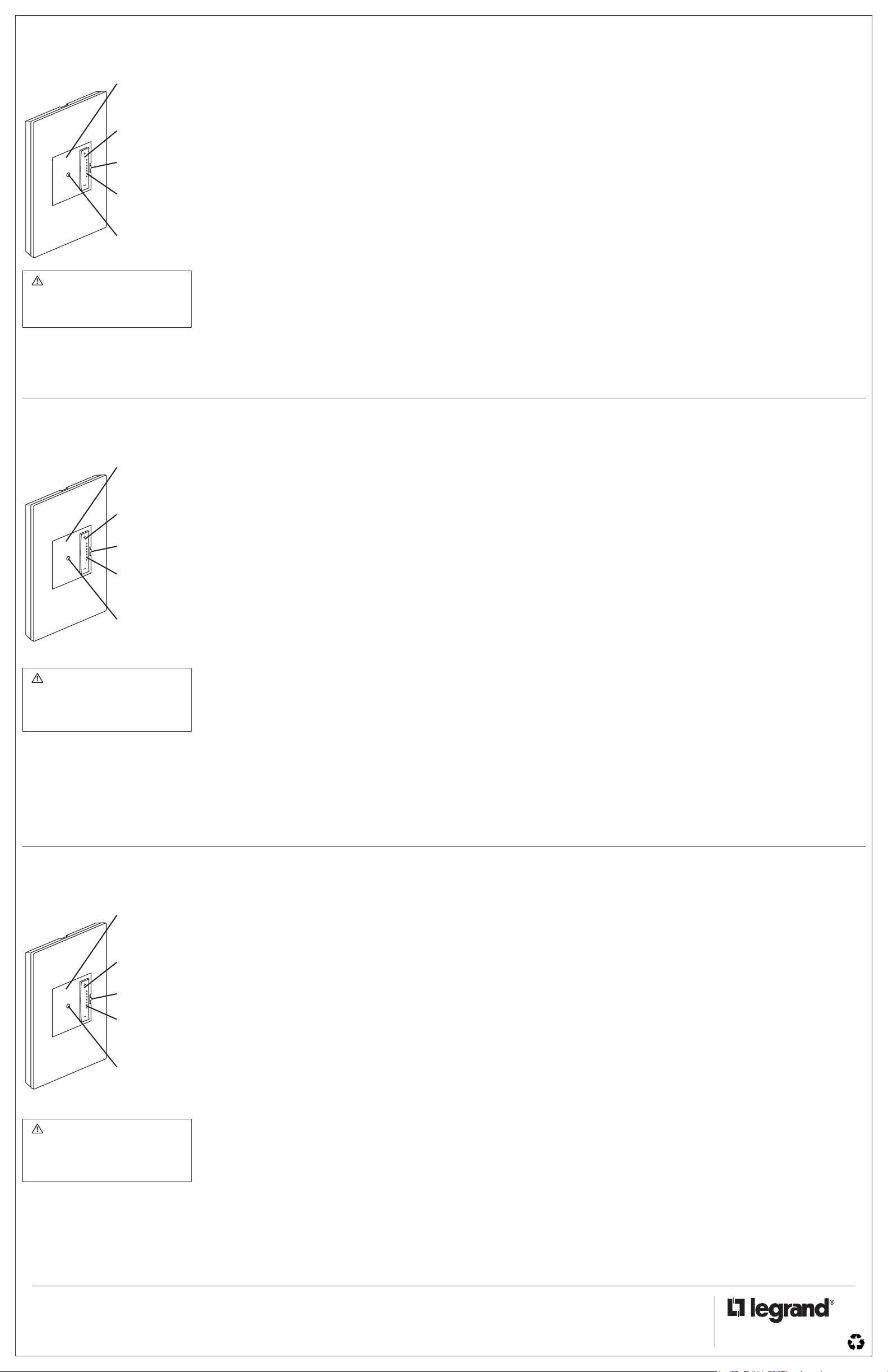

CONTROLS

On/Off Button

Rocker Button

Air Gap Switch

LED Lights

Locator LED

CAUTION

Always slide the Air Gap Switch to the full down (OFF) position when changing

a light bulb.

TAP INPUT: 3 PUSHBUTTONS

On/Off pushbutton

• Momentary push with Load Off turns Load On to LDL (last dim level).

• Momentary push with Load On turns Load Off.

• Push and hold approximately 2s with Load On fades Load Off over approximately 30s (“go to bed” feature). During the slow fade-off interval the top-most lit LED in the bargraph will ash at approx 3 Hz.

• Double-tap with Load Off turns Load On to maximum brightness.

• Double-tap with Load On turns Load On to maximum brightness.

Rocker + pushbutton

• Momentary push with Load Off turns Load On to LDL (last dim level).

• Momentary push with Load On increases brightness 1 increment (approx 2% of max brightness).

• Push and hold with Load On ramps brightness up (approx 5 sec from min to max).

• Double-tap with Load Off turns Load On to maximum brightness.

Rocker - pushbutton

• Momentary push with Load Off turns Load On to LDL (last dim level).

• Momentary push with Load On decreases brightness 1 increment (approx 2% of max brightness).

• Push and hold with Load On ramps brightness down (approx 5 sec from max to min).

• Double-tap with Load Off turns Load On to maximum brightness.

VISUAL INDICATORS: 10 LEDS

Locator LED (White) – On whenever Load is Off. Can be disabled by user. Rocker + LED (White) – On whenever Load is On, ashes during calibration. Rocker - LED (White) – On whenever Load is On, ashes during calibration. Bargraph LEDs (White x 7) – On to indicate brightness level when Load is On, Off

when Load is Off.

USER ADJUSTMENTS

Min Level Trim

• Hold Rocker button down for approximately 10s after minimum brightness reached. Bargraph LEDs will turn on to indicate cal mode activated.

• Releasing button within 5 seconds activates automated Min Level Trim

feature as described in Initial Turn-on section below.

• Continuing to hold button for approximately 5 more seconds causes the +/- LEDs to ash, and initiates manual calibration:

- Pressing On/Off button cycles through 12 preset trim levels.

- Pressing either Rocker button exits calibration and stores selected trim level.

Max Level Trim (energy saver)

• Hold Rocker + button down for approximately 10s after maximum brightness reached. LEDs will ash to indicate cal mode activated.

• Pressing On/Off button cycles through 12 preset trim levels.

• Pressing either Rocker button exits calibration and stores selected trim level.

Forward or Reverse Phase Selection

• Forward Phase is the default as shipped from factory.

• During manual Min Level Trim, holding On/Off button for approximately 10s

toggles between Forward and Reverse Phase.

• The LED ash rate during calibration is approximately 1Hz for Reverse Phase, approximately 3Hz for Forward Phase.

Disable/Enable Locator LED

• Holding On/Off button down for approximately 10s with load off toggles Locator LED enable/disable.

INITIAL TURN-ON

The dimmers will perform the following sequence after power is applied (installation, power return after a blackout, circuit breaker resets):

• Turn Bargraph and Rocker +/- LEDs on for approximately 1 second.

• Turn load on max brightness for approximately 2 seconds.

• Run an automated Min Level Trim algorithm:

- Step through preset trim levels dwelling for approximately 2 seconds at

each trim level. Check if load current is sensed at each trim level. The lowest trim level that results in a stable load current sensed reading will be used.

- If load is detected during automated Min Level Trim, store new Min Level Trim values to nonvolatile EEPROM. If no load detected, load default Min Level Trim values.

After the dimmer performs the above initialization, it will perform as specied in

the previous sections of this document.

COMMANDES

Interrupteur

Bouton à bascule

nterrupteur à lame d’air

Voyants (DEL)

Diode électrolumi-

nescente (DEL)

ATTENTION

Lorsque l’on change une ampoule électrique, toujours s’assurer que l’interrupteur est complètement

positionné tout en bas (ÉTEINT).

UTILISATION : 3 BOUTONS-POUSSOIRS

Bouton-poussoir Marche/Arrêt

• Pour allumer la lumière et rétablir le dernier niveau de luminosité utilisé, appuyer rapidement sur le bas de la palette lorsque la lumière est éteinte.

• Pour éteindre la lumière, appuyer rapidement sur l'interrupteur.

• Appuyer sur le bouton pendant environ 2 secondes pour éteindre progressivement la lumière sur une durée d'environ 30 secondes (fonction « Se coucher »).

Durant cette extinction progressive, la diode la plus haute clignote à une

fréquence d'environ 3 Hz.

• Pour allumer la lumière et bénécier de la luminosité maximale, tapoter à deux

reprises sur le bas de la palette lorsque la lumière est éteinte.

• Pour bénécier de la luminosité maximale, tapoter à deux reprises sur l'interrupteur lorsque la lumière est allumée.

Bouton-poussoir + à bascule

• Pour allumer la lumière et rétablir le dernier niveau de luminosité utilisé, appuyer rapidement sur le bas de la palette lorsque la lumière est éteinte.

• Pour augmenter la luminosité d'un palier (environ 2 % de la luminosité maximale), appuyer rapidement sur le bouton lorsque la lumière est allumée.

•Pour augmenter la luminosité, maintenir enfoncé le haut de la palette (environ 5 secondes entre la luminosité minimale et maximale).

• Pour allumer la lumière et bénécier de la luminosité maximale, tapoter à deux

reprises sur le bas de la palette lorsque la lumière est éteinte.

Bouton-poussoir - à bascule

• Pour allumer la lumière et rétablir le dernier niveau de luminosité utilisé, appuyer rapidement sur le bas de la palette lorsque la lumière est éteinte.

• Pour diminuer la luminosité d'un palier (environ 2 % de la luminosité maximale),

appuyer rapidement sur le bouton lorsque la lumière est allumée.

•Pour diminuer la luminosité, maintenir enfoncé le bas de la palette (environ 5 secondes entre la luminosité maximale et minimale).

• Pour allumer la lumière et bénécier de la luminosité maximale, tapoter à deux

reprises sur le bas de la palette lorsque la lumière est éteinte.

INDICATEURS VISUELS : 10 DEL

Diode d'emplacement (blanche) : elle est allumée lorsque la lumière est éteinte. Elle peut être désactivée par l'utilisateur. DEL + à bascule (blanche) : elle est allumée lorsque la lumière est allumée et elle clignote pendant l'étalonnage. DEL - à bascule (blanche) : elle est allumée lorsque la lumière est allumée et elle clignote pendant l'étalonnage. DEL en barres (7 blanches) : elles sont allumées pour indiquer le niveau de lumi-

nosité lorsque la lumière est allumée et éteintes lorsque la lumière est éteinte.

AJUSTEMENTS PAR L'UTILISATEUR

Réglage du niveau minimum

• Appuyer sur le bouton à bascule pendant environ 10 secondes une fois le niveau minimum de luminosité atteint. Les DEL en barres s'allument pour indiquer que le mode d'étalonnage est activé.

• Si le bouton est relâché dans les 5 secondes, la fonction de réglage du niveau

minimum automatique est activée comme indiqué dans la section « Première mise en route » ci-après.

• Si le bouton est maintenu enfoncé pendant 5 secondes supplémentaires, les DEL +/- clignotent et l'étalonnage manuel est initié :

- Le bouton Marche/Arrêt permet de choisir parmi 12 niveaux de réglage prédénis.

- Appuyer sur l'un ou l'autre des boutons à bascule permet de quitter l'étalonnage et d'enregistrer le niveau de réglage sélectionné.

Ajustement du niveau maximum (éco-énergétique)

• Appuyer sur le bouton à bascule + pendant environ 10 secondes une fois le

niveau maximum de luminosité atteint. Les DEL clignotent pour indiquer que le

mode d'étalonnage est activé.

• Le bouton Marche/Arrêt permet de choisir parmi 12 niveaux de réglage prédénis.

• Appuyer sur l'un ou l'autre des boutons à bascule permet de quitter l'étalonnage et d'enregistrer le niveau de réglage sélectionné.

Sélection de la Phase d'Avancement ou de Retour

• La phase directe est la phase par défaut programmée en usine.

• Lors du réglage manuel du niveau minimum, l'utilisateur peut basculer entre la phase directe et la phase inverse en appuyant sur le bouton Marche/Arrêt pendant environ 10 secondes.

• Lors de l'étalonnage, la DEL clignote à une fréquence d'environ 1 Hz pour la phase inverse et 3 Hz pour la phase directe.

Activation/Désactivation de la diode d'emplacement

• Pour activer/désactiver la diode d'emplacement, il suft d'appuyer sur le bouton Marche/Arrêt pendant environ 10 secondes lorsque la lumière est éteinte.

PREMIÈRE MISE EN ROUTE

À la mise sous tension (installation, retour du courant après une coupure, réinitialisation des disjoncteurs), le variateur lance automatiquement la séquence suivante :

• Les DEL en barre et à bascule +/- clignotent pendant environ 1 seconde.

• La luminosité est maximale pendant environ 2 secondes.

• Un algorithme de réglage du niveau minimum est exécuté automatiquement :

- Les niveaux de réglage prédénis restent afchés pendant environ 2 sec ondes chacun. Vérier si le courant de charge est détecté à chaque niveau

de réglage. Le niveau de réglage minimum qui conduit à une détection stable du courant sera utilisé.

- Si la charge est détectée pendant le réglage automatique du niveau minimum, enregistrer les nouvelles valeurs de niveau minimum dans la

mémoire EEPROM non volatile. Si elle n'est pas détectée, charger les

valeurs de niveau minimum par défaut.

Une fois que le variateur aura effectué l'initialisation ci-dessus, il fonctionnera tel qu'indiqué dans les sections précédentes de ce document.

CONTROLES

Botón Encendido/

Apagado

Botón Balancín

Interruptor de entrehierro

Luces LED

LED de ubicación

ATENCIÓN Para cambiar una bombilla, ponga siempre el interruptor de entrehierro en posición completamente bajada

(APAGADO)

CONTROL TÁCTIL: 3 BOTONES PULSADORES

Botón pulsador Encendido/Apagado

• Presionarla momentáneamente con la carga apagada enciende la carga en el

último nivel de graduación de la luz.

• Presionarlo momentáneamente con la carga encendida apaga la carga.

• Mantenerlo presionado durante aproximadamente 2 segundos con la carga

encendida hace que la carga se apague

gradualmente a lo largo de 30 segundos (función para "ir a dormir"). Durante

el intervalo de apagado gradual lento, titilará el primer LED encendido de arriba

hacia abajo del indicador de barras a aproximadamente 3 Hz.

• Tocarla dos veces con la carga apagada lleva la carga a su brillo máximo.

• Tocarlo dos veces con la carga encendida lleva la carga a su brillo máximo.

Balancín + botón pulsador

• Presionarla momentáneamente con la carga apagada enciende la carga en el

último nivel de graduación de la luz.

• Presionarlo momentáneamente con la carga encendida aumenta el brillo 1 punto (aprox. 2 % del brillo máximo).

•Presionarla y mantenerla presionada con la carga encendida aumenta rápidamente el brillo (aprox. 5 segundos del brillo mínimo al máximo).

• Tocarla dos veces con la carga apagada lleva la carga a su brillo máximo.

Balancín - botón pulsador

• Presionarla momentáneamente con la carga apagada enciende la carga en el

último nivel de graduación de la luz.

• Presionarlo momentáneamente con la carga encendida reduce el brillo 1 punto (aprox. 2 % del brillo máximo).

•Presionarla y mantenerla presionada con la carga encendida reduce rápidamente el brillo (aprox. 5 segundos del brillo máximo al mínimo).

• Tocarla dos veces con la carga apagada lleva la carga a su brillo máximo.

INDICADORES VISUALES: 10 LED

LED de ubicación (Blanco): Encendido cuando la carga está apagada. El usuario

puede desactivarlo.

Balancín + LED (Blanco): Encendido cuando la carga está encendida, parpadea

durante la calibración.

Balancín - LED (Blanco): Encendido cuando la carga está encendida, parpadea

durante la calibración.

LED de indicador de barras (Blanco x 7): Encendido para indicar el nivel de brillo

cuando la carga está encendida, apagado cuando la carga está apagada.

AJUSTES DEL USUARIO

Nivel mínimo de corte

• Mantenga presionado el botón Balancín durante aproximadamente 10 segundos después de alcanzar el brillo mínimo. Los LED de indicador de barras se encienden para indicar el modo cal activado.

• Si suelta el botón durante 5 segundos, se active la función de Nivel de corte

mínimo como se describe en la sección Encendido inicial a continuación.

• Si continua presionando el botón durante aproximadamente 5 segundos más,

provocará que parpadeen los LED +/- , y se inicia la calibración manual:

- Presionando el botón de Encendido/Apagado atravesará 12 niveles de

corte preestablecidos.

- Si presiona el botón Balancín, sale de la calibración y almacena el nivel de

corte seleccionado.

Nivel máximo de corte (ahorro de energía)

• Mantenga presionado el botón Balancín + durante aproximadamente 10 segundos después de alcanzar el brillo máximo. Los LED parpadearán para indicar el modo cal activado.

• Presionando el botón de Encendido/Apagado atravesará 12 niveles de corte

preestablecidos.

• Si presiona el botón Balancín, sale de la calibración y almacena el nivel de

corte seleccionado.

Selección de fase de avance o retroceso

• La fase de avance es la predeterminada como se envía de fábrica.

• Durante el Nivel máximo de corte manual, si mantiene presionado el botón Encendido/Apagado durante aproximadamente 10 segundos,

alternará entre las fases de avance y retroceso.

• La tasa de parpadeo del LED durante la calibración es de aproximadamente 1 Hz para la fase de retroceso, y aproximadamente 3 Hz para la fase de avance.

Habilitar/deshabilitar el LED de ubicación

• Si mantiene presionado el botón Encendido/Apagado durante aproximadamente 10 segundos, alternará entre habilitar/deshabilitar el LED de ubicación.

ENCENDIDO INICIAL

Los reguladores realizarán la siguiente secuencia una vez que se aplique energía

(instalación, retorno de energía después de un apagón, restablecimiento del disyuntor):

• Encienda los LED +/- del indicador de barras y del balancín durante aproximadamente 1 segundo.

• Encienda el brillo máximo de la carga durante aproximadamente 2 segundos.

• Ejecute un algoritmo de Nivel máximo de corte automatizado:

- Atraviese los niveles de corte preestablecidos durante aproximadamente 2 segundos para cada nivel de corte. Verique si se siente la corriente de la carga

en cada nivel de corte. Se utilizará el nivel de corte más bajo que provoque una lectura de corriente de carga estable.

- Si la carga se detecta durante el nivel mínimo de corte automatizado, almacene nuevos valores de nivel mínimo de corte en una memoria EEPROM no volátil. Si no se detecta la carga, cargue los valores predeterminados de nivel mínimo de corte.

Una vez que el regulador realizar la inicialización anterior, se comportará como

se especicó en las secciones anteriores de este documento.

No: 340971 – 11/13 Rev. 1

860.233.6251

1.877.BY.LEGRAND www.legrand.us www.legrand.ca
