Legrand LEE1983 Installation & Assembly

Page 1

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:

Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China

adorne™

Wireless Lighting Handheld Whole-House Remote Télécommande éclairage sans fil toute la maison Remoto de toda la casa mano iluminación inalámbrica

Doc. #1507195 05/13 Rev A

ADWHRM4

For more information and helpful how-to videos, visit www.adornemyhome.com/install.

Pour de plus amples informations ou visualiser des vidéos instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.

Para obtener más información y videos demostrativos, visite www.adornemyhome.com/install.

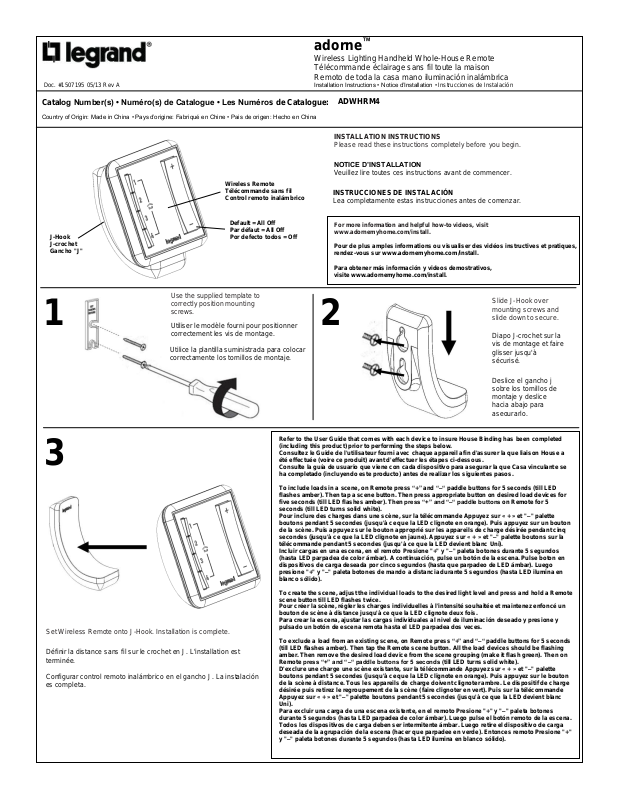

INSTALLATION INSTRUCTIONS

Please read these instructions completely before you begin.

NOTICE D’INSTALLATION

Veuillez lire toutes ces instructions avant de commencer.

INSTRUCCIONES DE INSTALACIÓN

Lea completamente estas instrucciones antes de comenzar.

Set Wireless Remote onto J-Hook. Installation is complete.

Définir la distance sans fil sur le crochet en J. L'installation est terminée.

Configurar control remoto inalámbrico en el gancho J. La instalación es completa.

J-Hook J-crochet Gancho "J"

Wireless Remote Télécommande sans fil Control remoto inalámbrico

Utilice la plantilla suministrada para colocar correctamente los tornillos de montaje.

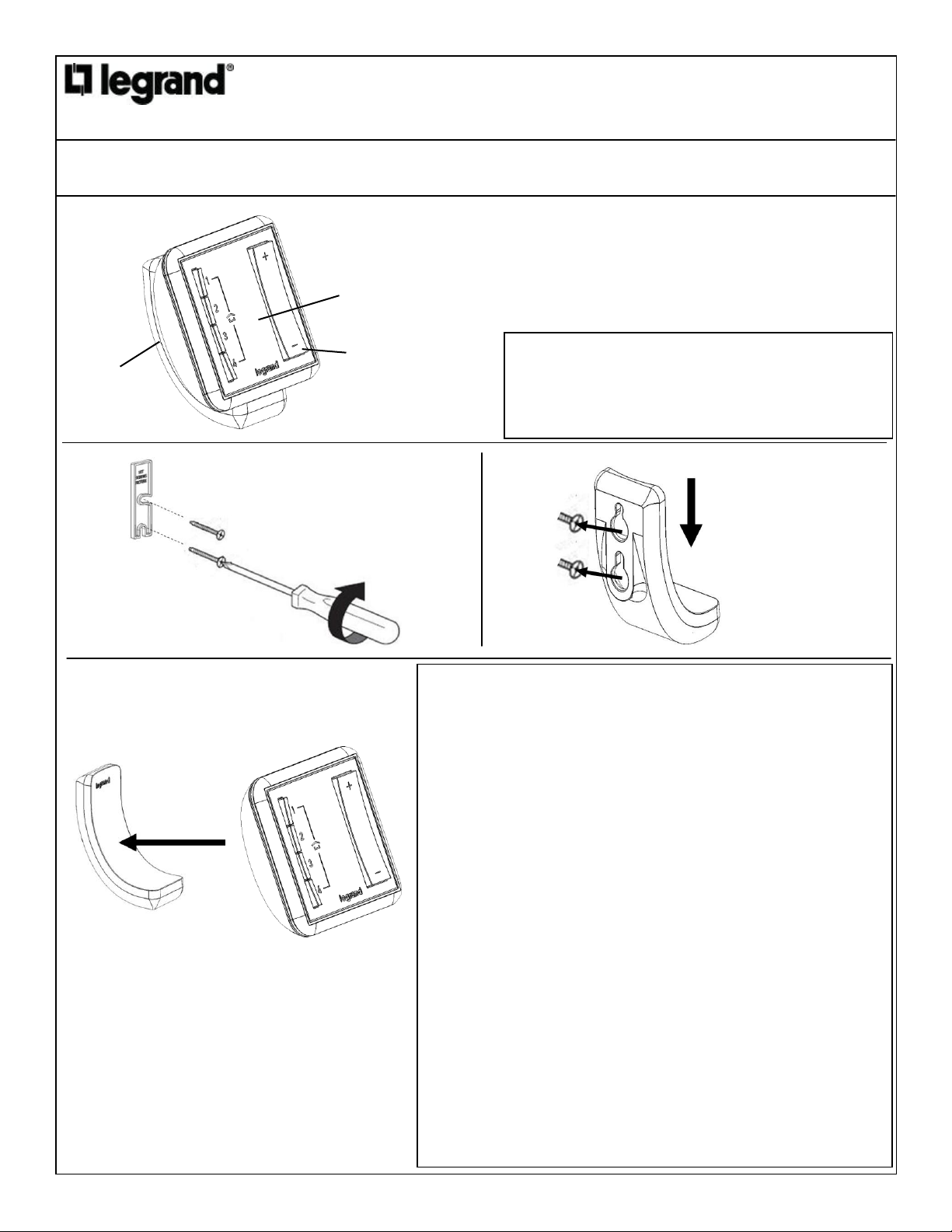

Slide J-Hook over mounting screws and slide down to secure.

Diapo J-crochet sur la vis de montage et faire glisser jusqu'à sécurisé.

Deslice el gancho j sobre los tornillos de montaje y deslice hacia abajo para asegurarlo.

Utiliser le modèle fourni pour positionner correctement les vis de montage.

Use the supplied template to correctly position mounting screws.

Default = All Off Par défaut = All Off Por defecto todos = Off

Refer to the User Guide that comes with each device to insure House Binding has been completed (including this product) prior to performing the steps below. Consultez le Guide de l'utilisateur fourni avec chaque appareil afin d'assurer la que liaison House a été effectuée (voire ce produit) avant d'effectuer les étapes ci-dessous. Consulte la guía de usuario que viene con cada dispositivo para asegurar la que Casa vinculante se ha completado (incluyendo este producto) antes de realizar los siguientes pasos.

To include loads in a scene, on Remote press “+” and “–“ paddle buttons for 5 seconds (till LED flashes amber). Then tap a scene button. Then press appropriate button on desired load devices for five seconds (till LED flashes amber). Then press “+” and “–“ paddle buttons on Remote for 5 seconds (till LED turns solid white). Pour inclure des charges dans une scène, sur la télécommande Appuyez sur « + » et "–" palette boutons pendant 5 secondes (jusqu'à ce que la LED clignote en orange). Puis appuyez sur un bouton de la scène. Puis appuyez sur le bouton approprié sur les appareils de charge désirée pendant cinq secondes (jusqu'à ce que la LED clignote en jaune). Appuyez sur « + » et "–" palette boutons sur la télécommande pendant 5 secondes (jusqu'à ce que la LED devient blanc Uni). Incluir cargas en una escena, en el remoto Presione "+" y "–" paleta botones durante 5 segundos (hasta LED parpadea de color ámbar). A continuación, pulse un botón de la escena. Pulse boton en dispositivos de carga deseada por cinco segundos (hasta que parpadeo de LED ámbar). Luego presione "+" y "–" paleta botones de mando a distancia durante 5 segundos (hasta LED ilumina en blanco sólido).

To create the scene, adjust the individual loads to the desired light level and press and hold a Remote scene button till LED flashes twice. Pour créer la scène, régler les charges individuelles à l'intensité souhaitée et maintenez enfoncé un bouton de scène à distance jusqu'à ce que la LED clignote deux fois. Para crear la escena, ajustar las cargas individuales al nivel de iluminación deseado y presione y pulsado un botón de escena remota hasta el LED parpadea dos veces.

To exclude a load from an existing scene, on Remote press “+” and “–“ paddle buttons for 5 seconds (till LED flashes amber). Then tap the Remote scene button. All the load devices should be flashing amber. Then remove the desired load device from the scene grouping (make it flash green). Then on Remote press “+” and “–“ paddle buttons for 5 seconds (till LED turns solid white). D'exclure une charge une scène existante, sur la télécommande Appuyez sur « + » et "–" palette boutons pendant 5 secondes (jusqu'à ce que la LED clignote en orange). Puis appuyez sur le bouton de la scène à distance. Tous les appareils de charge doivent clignoter ambre. Le dispositif de charge désirée puis retirez le regroupement de la scène (faire clignoter en vert). Puis sur la télécommande Appuyez sur « + » et "–" palette boutons pendant 5 secondes (jusqu'à ce que la LED devient blanc Uni). Para excluir una carga de una escena existente, en el remoto Presione "+" y "–" paleta botones durante 5 segundos (hasta LED parpadea de color ámbar). Luego pulse el botón remoto de la escena. Todos los dispositivos de carga deben ser intermitente ámbar. Luego retire el dispositivo de carga deseada de la agrupación de la escena (hacer que parpadee en verde). Entonces remoto Presione "+" y "–" paleta botones durante 5 segundos (hasta LED ilumina en blanco sólido).
