DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Manuel d’installation • Installation manual

Part. LE09705AA-10/16-01 GF

Page 2

DAKER DK Plus 1 kVA - 2 kVA - 3 kVA

FRANÇAIS 3

ENGLISH 33

Page 3

Table des matières

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

1 Introduction 4

1.1 Utilisation du manuel 4

1.2 Conditions de garantie 5

1.3 Copyright 5

2. Consignes de Sécurité 6

3. Installation 8

3.1 Contenu de l’emballage 8

3.2 Configuration Tower 9

3.2.1 UPS 9

3.2.2 UPS + armoire batteries (option) 10

3.3 Configuration Rack 11

3.4 Panneau postérieur 13

3.5 Procédure d’installation 14

4. Fonctionnement 15

4.1 Panneau contrôle 15

4.1.1 Panneau LCD 15

4.1.2 Description de l’écran 16

4.2 Modalités de fonctionnement 17

4.3 Procédure de mise en service 18

4.3.1 Mode normal 18

4.3.2 Démarrage à froid 18

4.4 Arrêt 19

4.5 Mesures UPS 19

4.6 Réglages UPS 20

4.7 Raccourcis de réglage 25

4.8 Blocage d’urgence à distance EPO 25

4.9 Dispositifs de communication 26

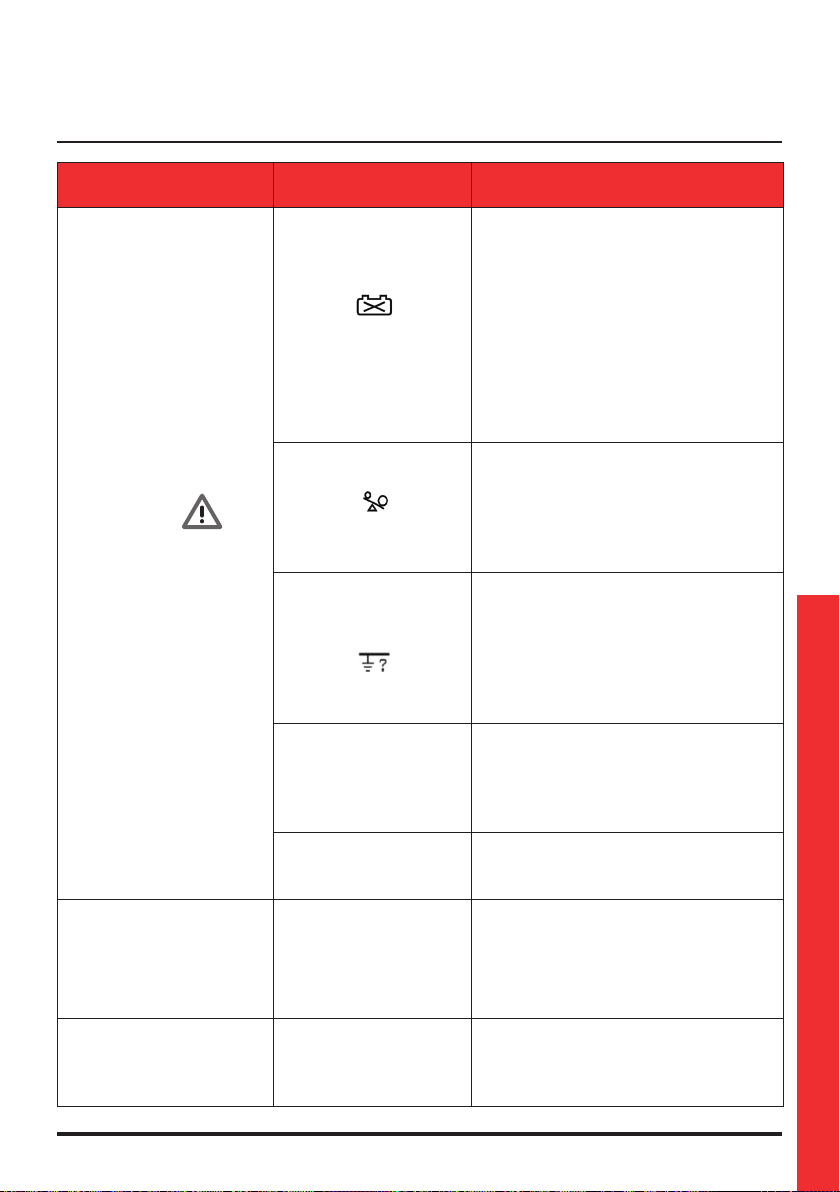

5. Recherche des causes d’anomalie 27

6. Stockage et démontage 29

6.1 Stockage 29

6.2 Démontage 29

7. Caractéristiques techniques 30

Manuel d’installation

Page 4

1 Introduction

Nous vous félicitons d’avoir fait l’achat d’un produit LEGRAND!

ATTENTION

Il est nécessaire de lire intégralement le présent manuel avant d’eectuer quelque opération que ce soit. DAKER DK Plus doit être utilisé exclusivement dans un environnement résidentiel, commercial et industriel.

Les diagrammes qui suivent montrent l’architecture du système UPS:

Les principaux modules sont constitués de:

• Un convertisseur de courant (CA à CC) avec circuit de commande PFC.

• Un variateur de haute fréquence (CA à CC).

• Un chargeur de batteries.

• Un banc de batteries.

• Un circuit de commande convertisseur push/pull (CA à CC).

• Une boucle de by-pass statique.

• Des filtres EMI en entrée et sortie.

1.1 Utilisation du manuel

Le présent manuel doit être soigneusement conservé à l’abri de l’humidité et doit être disponible en toute circonstance pour pouvoir être consulté en cas de besoin.

Le présent manuel reète l’état de l’art à la date de commercialisation du produit. Le présent manuel est conforme aux standards ayant cours à cette date; il ne saurait être considéré comme inadapté au regard de nouveaux standards ou de modications apportées au produit.

Page 5

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

La version du manuel conforme à la dernière mise à jour est disponible sur Internet sur le site http://www.ups.legrand.com.

INDICATION

Le manuel d’installation fait partie intégrante de l’équipement fourni, aussi doit-il être conservé pendant tout le cycle de vie de ce dernier. Au besoin (par exemple en cas de détérioration qui compromettrait quand bien même partiellement la consultation), il est possible de demander un nouvel exemplaire au constructeur (en utilisant à cet eet le code-barres présent sur la couverture).

1.2 Conditions de garantie

Les conditions de garantie peuvent varier selon le pays dans lequel l’UPS est vendu. Contrôler la validité et la durée auprès du référent commercial local LEGRAND.

Le constructeur décline toute responsabilité directe ou indirecte dans les cas suivants:

- non-respect des instructions d’installation et utilisation d’équipements qui ne répondraient pas aux caractéristiques indiquées dans le manuel d’installation;

- utilisation conée à un personnel qui n’aurait pas lu et intégralement compris le contenu du manuel d’installation;

- utilisation non conforme aux standards prévus dans le pays où l’équipement est installé;

- modications apportés à l’équipement, au logiciel, à la logique de fonctionnement à moins qu’elles n’aient été autorisées par écrit par le constructeur;

- réparations eectuées sans l’autorisation du service d’assistance technique LEGRAND;

- dommages causés intentionnellement, dommages dus à la négligence, catastrophes naturelles, incendie ou inltration d’eau.

Manuel d’installation

1.3 Copyright

Les informations qui gurent dans le présent manuel ne doivent en aucun cas être communiquées à des tiers. Toute reproduction du manuel, quand bien même partielle, non autorisée par écrit par le constructeur, eectuée par photocopie ou autre système, scansion électronique comprise, constitue une violation des droits de propriété intellectuelle et comme telle est passible de poursuites. Tous droits réservés. LEGRAND interdit la reproduction du présent document, y compris partiel, sans autorisation écrite.

Page 6

2 Consignes de Sécurité

La présente section du manuel contient des consignes de sécurité importantes qui doivent être respectées lors de l’installation, de l’utilisation et de l’entretien de l’UPS.

• Ce produit doit être installé conformément aux règles d’installation et de préférence par un électricien qualifié. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d’incendie. Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, altérer ou modifier l’appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires de la marque Legrand.

• Dans le cas où un dommage visible serait constaté sur le produit pendant son déballage, ne pas installer l’UPS mais le replacer dans son emballage et le retourner au revendeur ou au distributeur.

• Avant de faire fonctionner l’UPS ou de connecteur toute charge, veiller à s’assurer que l’UPS est branché à une alimentation électrique reliée à la terre.

• La charge appliquée ne doit pas excéder celle indiquée sur l’étiquette de l’UPS.

• Le bouton ON/OFF de l’UPS n’isole pas électriquement les parties internes. Pour isoler l’UPS, le débrancher de la prise d’alimentation sur secteur.

• Ne pas tenter d’ouvrir ou de démonter l’UPS; aucune pièce ne peut être changée par l’utilisateur. L’ouverture de l’habillage annule la garantie et expose à des risques d’électrocution y compris si l’interrupteur d’alimentation sur secteur est débranché.

• La prise d’alimentation sur secteur de l’UPS doit être installée près de l’UPS et doit être facile d’accès.

• Ne brancher aucun dispositif non informatique tel que dispositif médical, dispositif de survie ou autre équipement électrique domestique, à la sortie de l’UPS.

• Ne pas brancher d’imprimantes laser à la sortie de l’UPS (ces imprimantes présentant un courant élevé au démarrage).

• L’UPS dispose de sa propre source d’énergie interne (batteries). Dans le cas où l’UPS serait allumé en l’absence d’alimentation CA disponible, une tension dangereuse est présente sur les prises de sortie.

•

Les batteries internes de l’UPS ne sont pas remplaçables. L’entretien des batteries doit être exclusivement confié à un personnel électricien qualifié et autorisé à cet effet.

•

• a. Retirer montre, bagues et autres objets métalliques.

ATTENTION: La batterie peut constituer un risque de décharge électrique et de courant élevé de court-circuit. Veiller à respecter les précautions suivantes lors des interventions

sur les batteries:

b. Utiliser des outils et accessoires pourvus de poignées isolantes. c. Faire usage de gants en caoutchouc et de bottes. d. Ne pas laisser d’outils ni d’objets métalliques sur le dessus des batteries. e. Débrancher l’alimentation avant de brancher et de débrancher la batterie.

Page 7

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

f. Établir si la batterie n’est pas reliée à la terre par inadvertance. Si c’est le cas, débrancher la

source de la terre. Tout contact avec une partie d’une batterie reliée à la terre expose à un risque d’électrocution.

La probabilité de ce risque d’électrocution peut être réduite si les branchements à la terre

sont éliminés lors de l’installation et de l’entretien (applicable à l’équipement et à l’alimentation de batterie à distance sans circuit d’alimentation branché à la terre).

ATTENTION : Ne pas jeter les batteries sur des ammes. Les batteries pourraient exploser.

ATTENTION : Ne pas ouvrir ni rompre les batteries. Les écoulements d’électrolyte

peuvent causer des lésions à la peau et aux yeux. Ils peuvent également être toxiques.

• L’UPS présente de hautes tensions sur les branchements d’entrée et de sortie. Tout contact avec ces voltages expose à un danger mortel.

• En cas d’urgence, éteignez immédiatement l’équipement et débrancher le câble d’alimentation CA pour désactiver l’UPS.

• Veiller à ce qu’aucun liquide ou objet étranger ne pénètre à l’intérieur de l’UPS.

• L’UPS est prévu pour une installation interne dans un environnement ventilé et contrôlé (0°C/+32°F - 40°C/+104°F, 20%-80% en l’absence de condensation). Ne pas installer l’UPS dans un environnement exposé à des étincelles, à de la fumée ou à des gaz dangereux ni dans un environnement où de l’eau et/ou une humidité excessive seraient présentes. Les environnements poussiéreux, corrosifs et salins peuvent endommager l’UPS.

• Pour prévenir les risques de dommages et pour ne pas compromettre la sécurité, veiller à ce que l’UPS reste à distance des flammes et de tout dispositif susceptible de produire des étincelles.

• Ne pas brancher l’entrée de l’UPS à sa sortie.

• Ne pas brancher de prise multiple ni de para-surtenseur à l’UPS.

• Pour réduire le risque de surchauffe de l’UPS, ne pas masquer les ventilateurs de refroidissement et veiller à garantir un dégagement de 20 cm à hauteur du panneau postérieur de l’UPS. Éviter d’exposer l’UPS au rayonnement solaire direct et de l’installer à proximité d’équipements constituant une source de chaleur (radiateurs ou autre).

• Débrancher l’UPS avant de procéder au nettoyage et ne pas utiliser de liquides ni de détergents en spray.

• Ne pas installer l’UPS à proximité d’appareillages qui génèrent des champs électromagnétiques intenses ni à proximité d’appareillages sensibles aux champs électromagnétiques.

Manuel d’installation

ATTENTION

Tous les UPS sont produits de la catégorie C2 selon la norme EN 62040-2. Dans un environnement résidentiel, le produit objet du présent manuel peut causer des interférences radio; dans ce cas, l’utilisateur doit adopter des mesures supplémentaires.

Page 8

3.1 Contenu de l’emballage

Contrôler le contenu de l’emballage:

- manuel d’installation;

- 2 câbles pour sortie IEC;

- 1 câble pour entrée IEC;

- 1 câble de communication USB;

- kit accessoires tower/rack comme indiqué sur la gure suivante:

3 Installation

Page 9

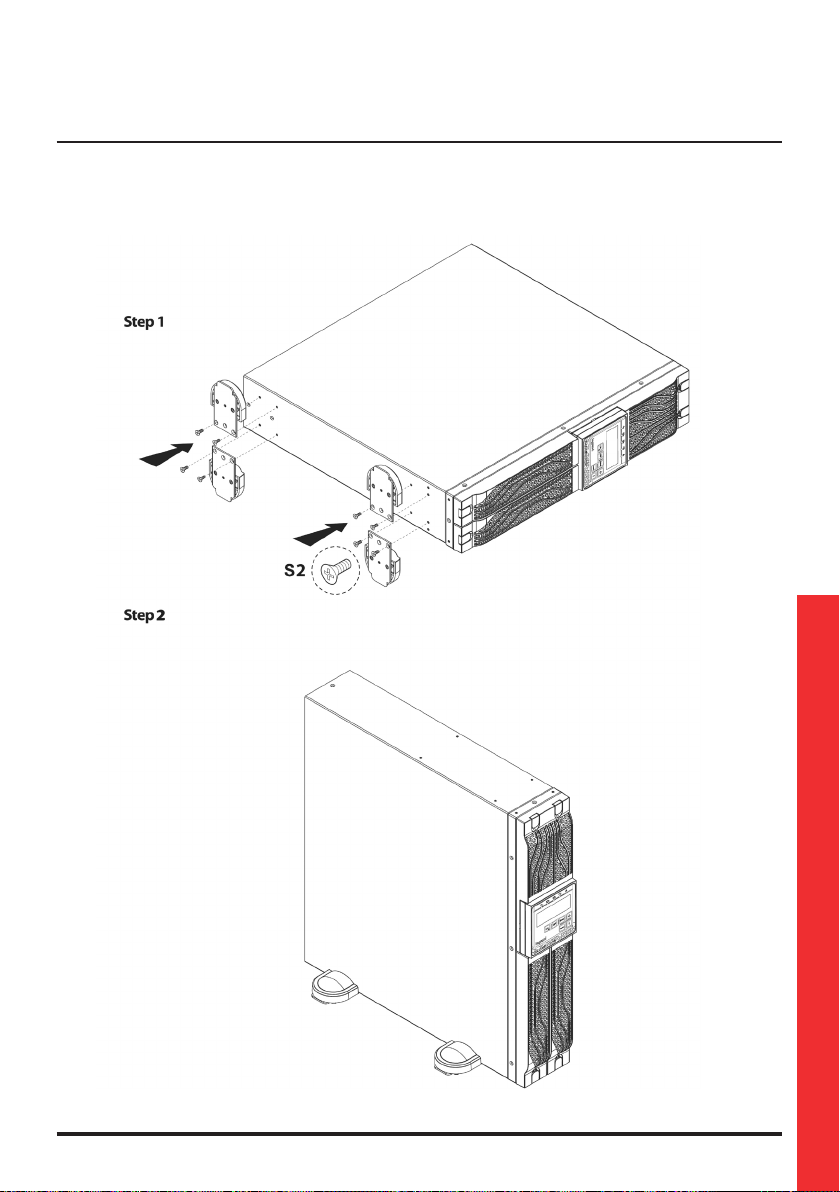

3.2 Configuration Tower

3.2.1 UPS

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Manuel d’installation

Page 10

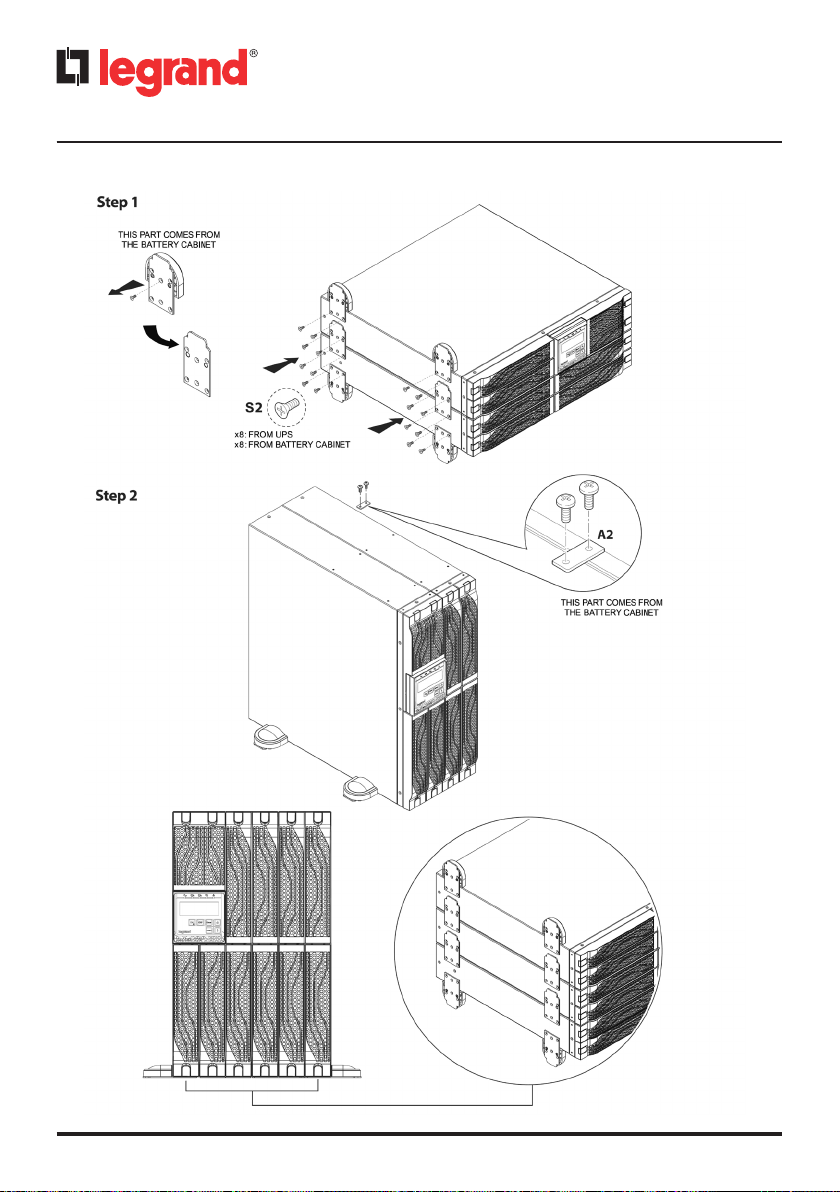

3.2.2 UPS + armoire batteries (option)

3 Installation

Page 11

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

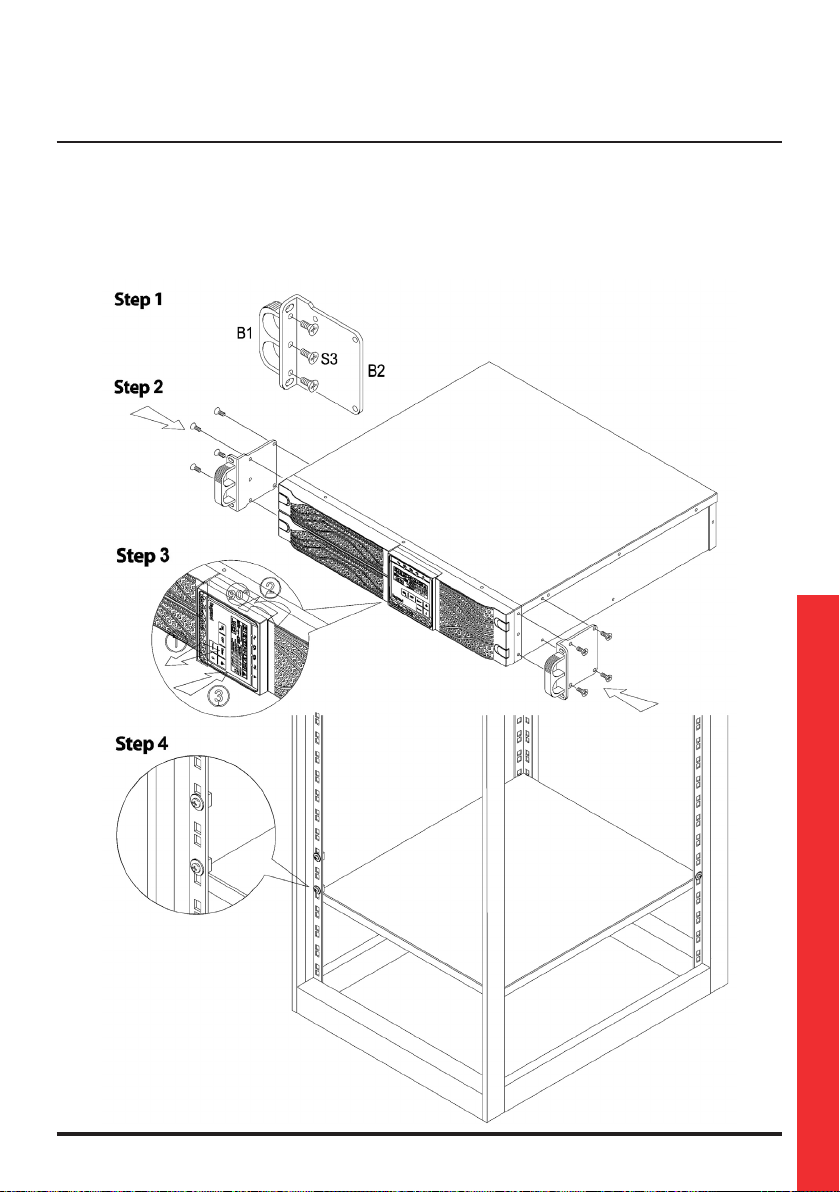

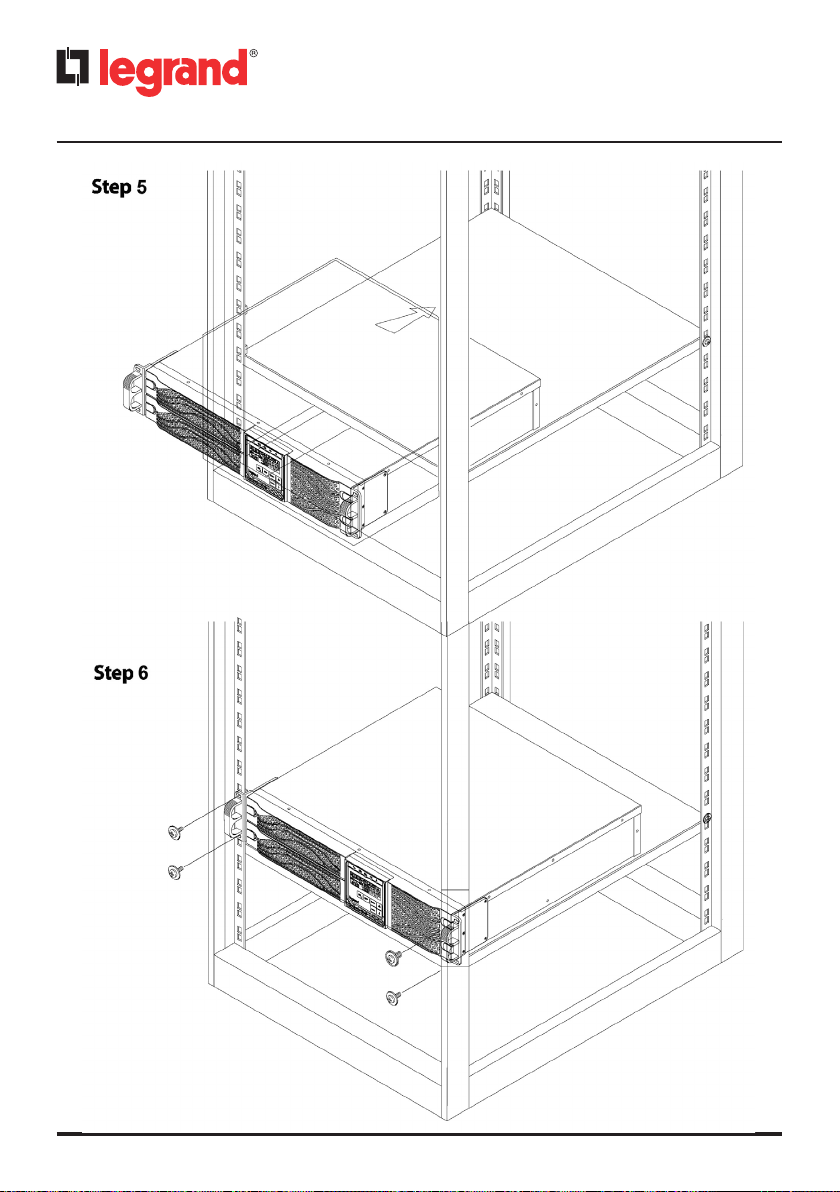

3.3 Configuration Rack

INDICATION

Pour la conguration Rack, il est également possible d’utiliser le kit de soutien pour rack (310952). Dans ce cas, se reporter à la che des instructions fournie avec le kit.

Manuel d’installation

Page 12

3 Installation

Page 13

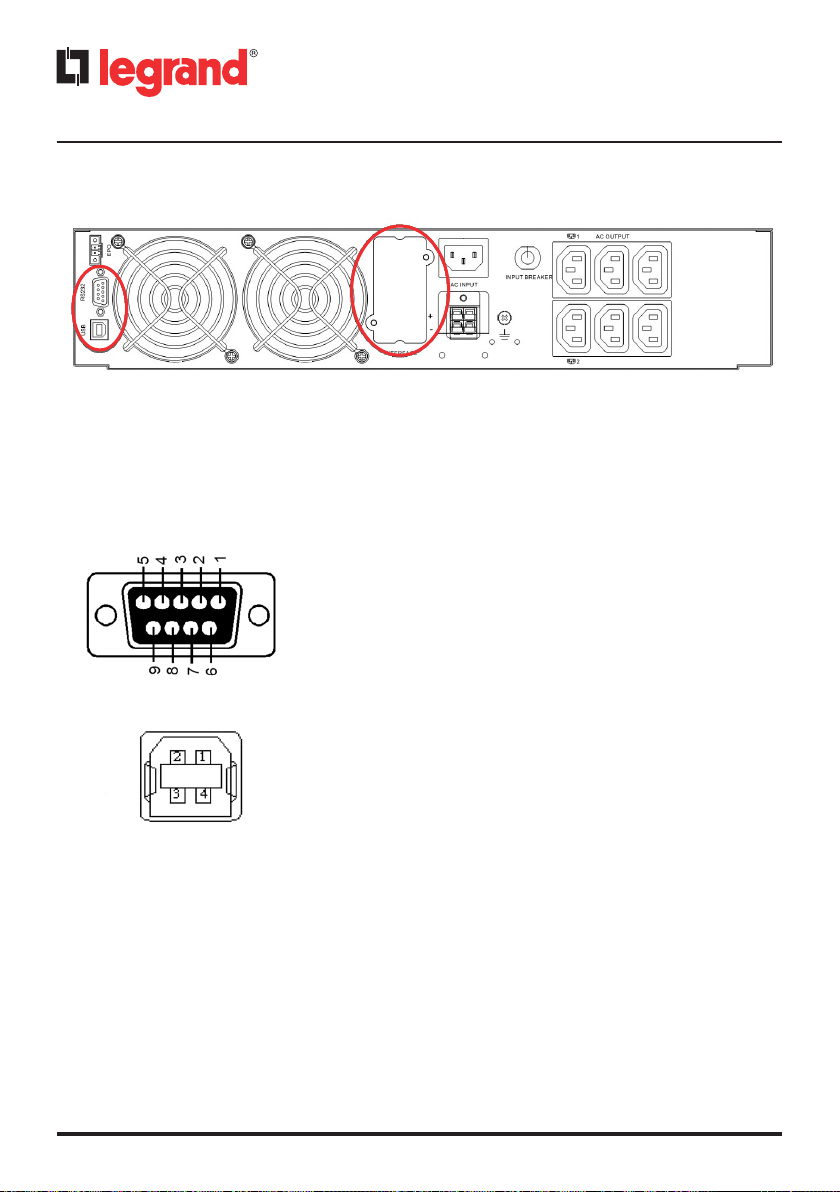

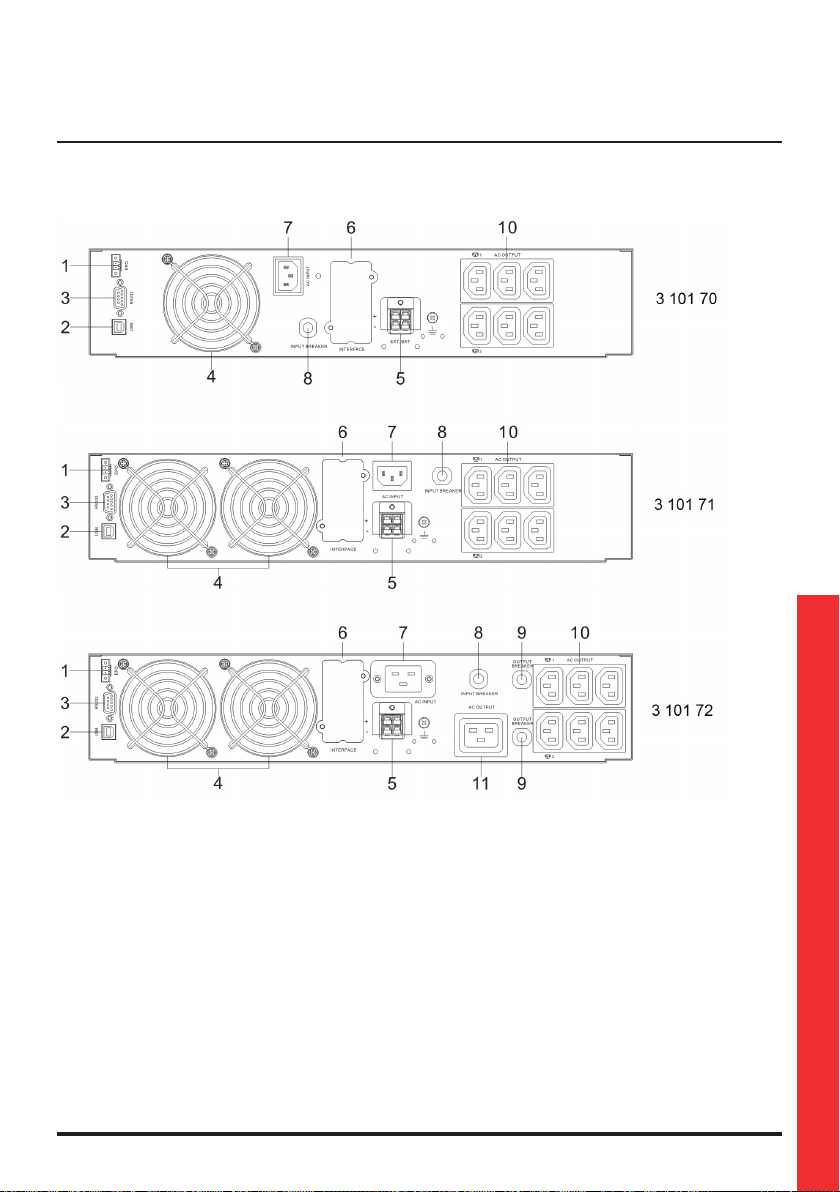

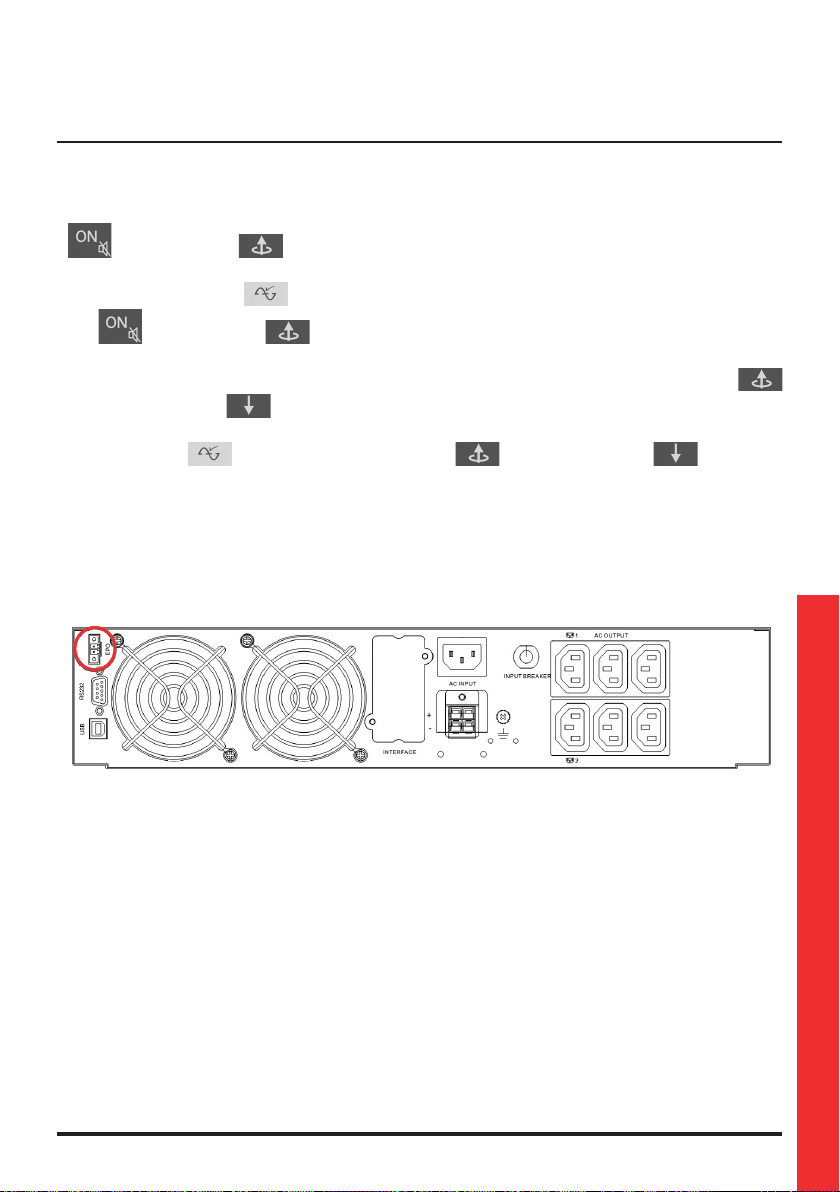

3.4 Panneau postérieur

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Manuel d’installation

1. Blocage d’urgence à distance EPO

2. Port RS-232

3. Port USB

4. Ventilateurs de refroidissement

5. Connecteur externe batteries

6. Logement SNPM

7. Sortie connexion entrée CA

8. Interrupteur thermique entrée

9. Interrupteur thermique sortie

10. Sorties IEC 10A

11. Sortie IEC 16A

Page 14

3 Installation

3.5 Procédure d’installation

ATTENTION :

Lire les consignes de sécurité du chapitre 2 avant de procéder à l’installation de l’UPS.

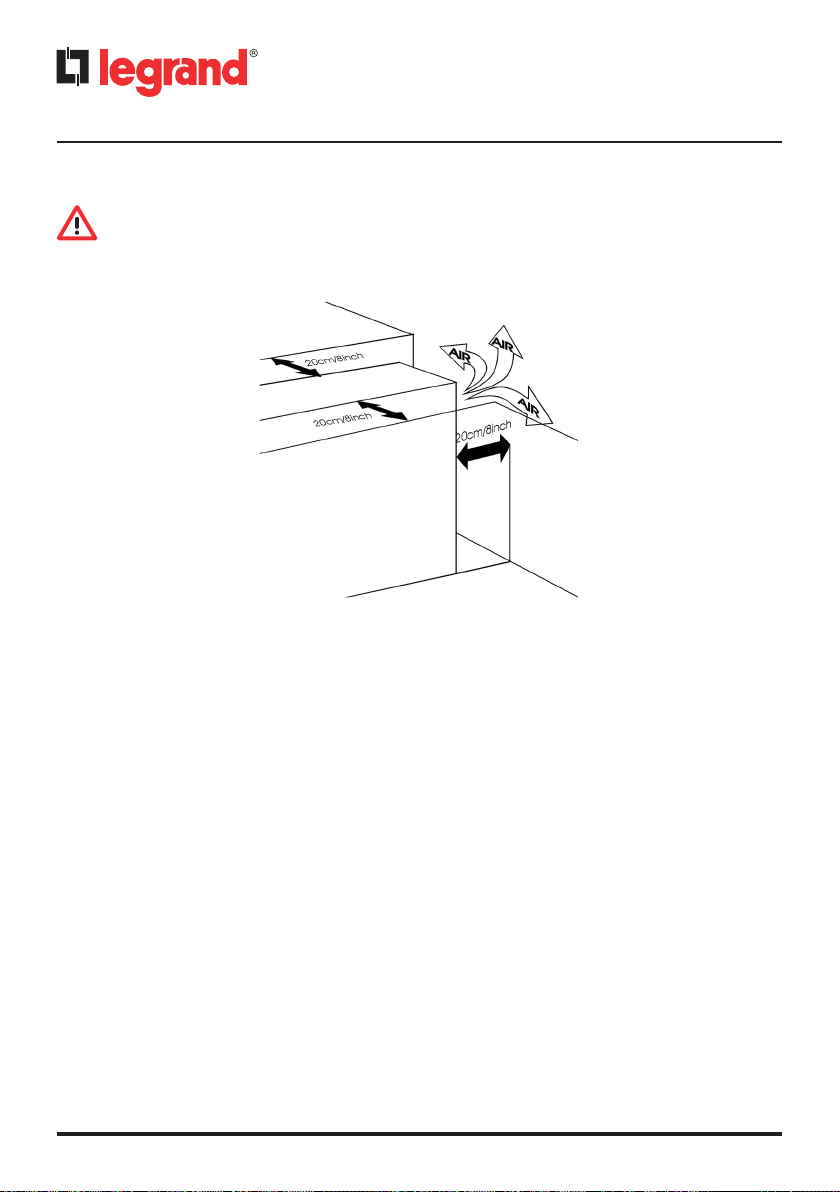

1. Positionner l’UPS de telle sorte que les ventilateurs de refroidissement ne soient pas obstrués comme indiqué sur la gure suivante:

2. Brancher les câbles de l’entrée et de la sortie IEC à des sorties appropriées.

3. Brancher les charges aux câbles de sortie IEC, en s’assurant au préalable que les interrupteurs des diérentes charges sont sur la position OFF.

4. Brancher le câble d’entrée UPS à une prise d’alimentation à tension et courant appropriés.

Page 15

4 Fonctionnement

4.1 Panneau contrôle

4.1.1 Panneau LCD

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Manuel d’installation

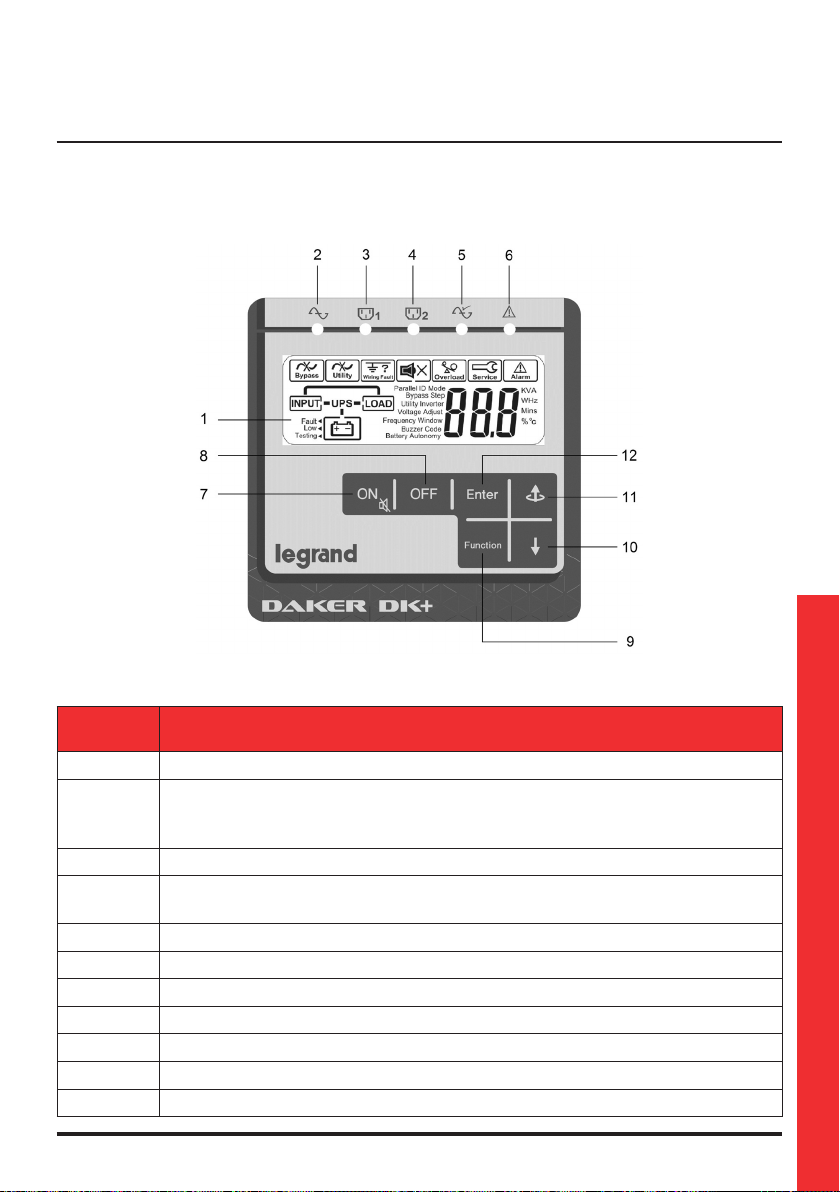

RÉF. DESCRIPTION

c d

Écran

Le voyant vert xe indique que la tension d’alimentation sur secteur est dans les limites admises de la tension d’entrée (160V – 288V). Le voyant clignote si la tension d’alimentation sur secteur est inférieure aux limites admises (120V – 159V).

Les voyants verts indiquent que les sorties programmable 1 et 2 sont activées.

Le voyant vert clignote si l’UPS est en mode de by-pass. Le voyant vert xe indique que l’UPS est en mode ECO.

La LED rouge xe indique qu’il ya une alarme

Alimentation UPS ON/Alarme mute

Alimentation UPS OFF

Menu d’accès aux fonctions spéciales

Pour passer à la page suivante

Pour passer à la page précédente ou pour modier le réglage de l’UPS.

Conrmer un réglage modié

Page 16

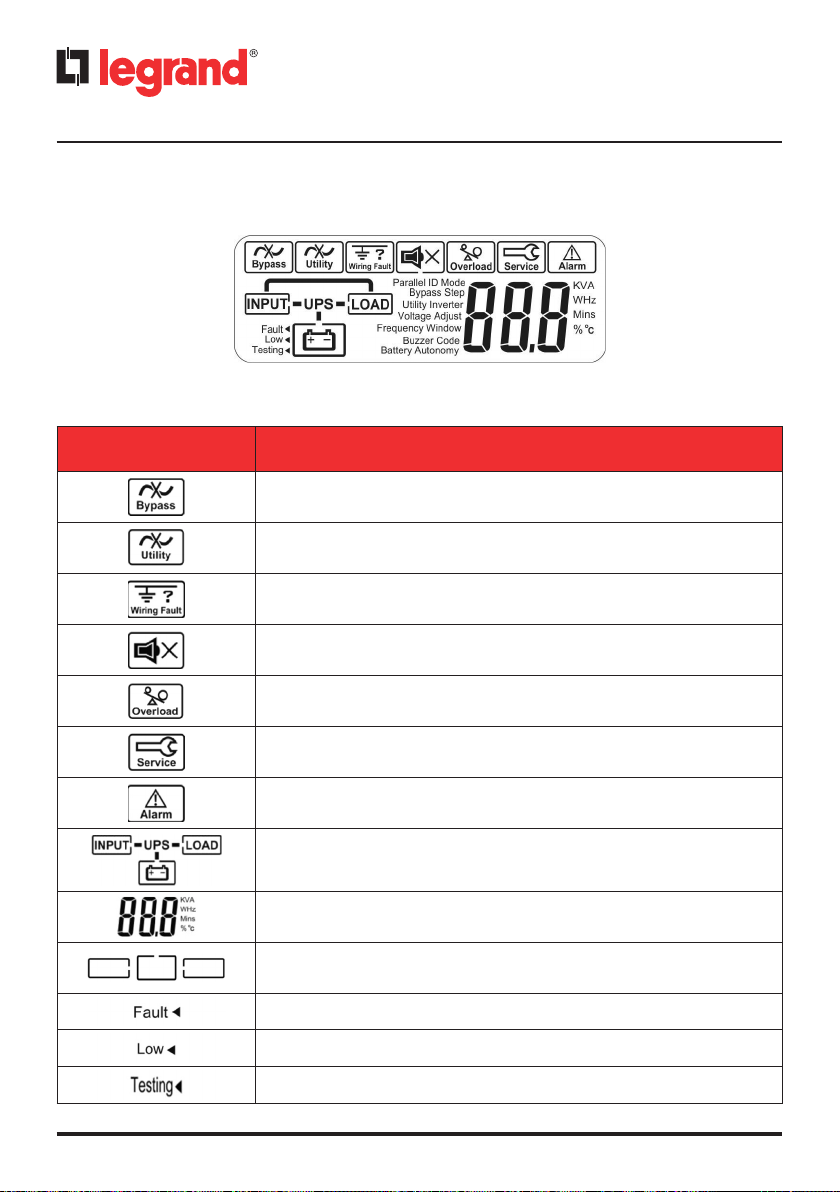

4.1.2 Description de l’écran

SYMBOLE DESCRIPTION

Erreur By-pass

Erreur entrée utilitaire

Erreur branchement site

Mute avertisseur sonore

Surcharge

Mode entretien UPS (réservé à l’assistance technique LEGRAND)

4 Fonctionnement

Alarme

Schéma de fonctionnement UPS

Écran mesure à 3 caractères

Élément mesuré

Batterie défectueuse

Batterie basse

Test batterie

Page 17

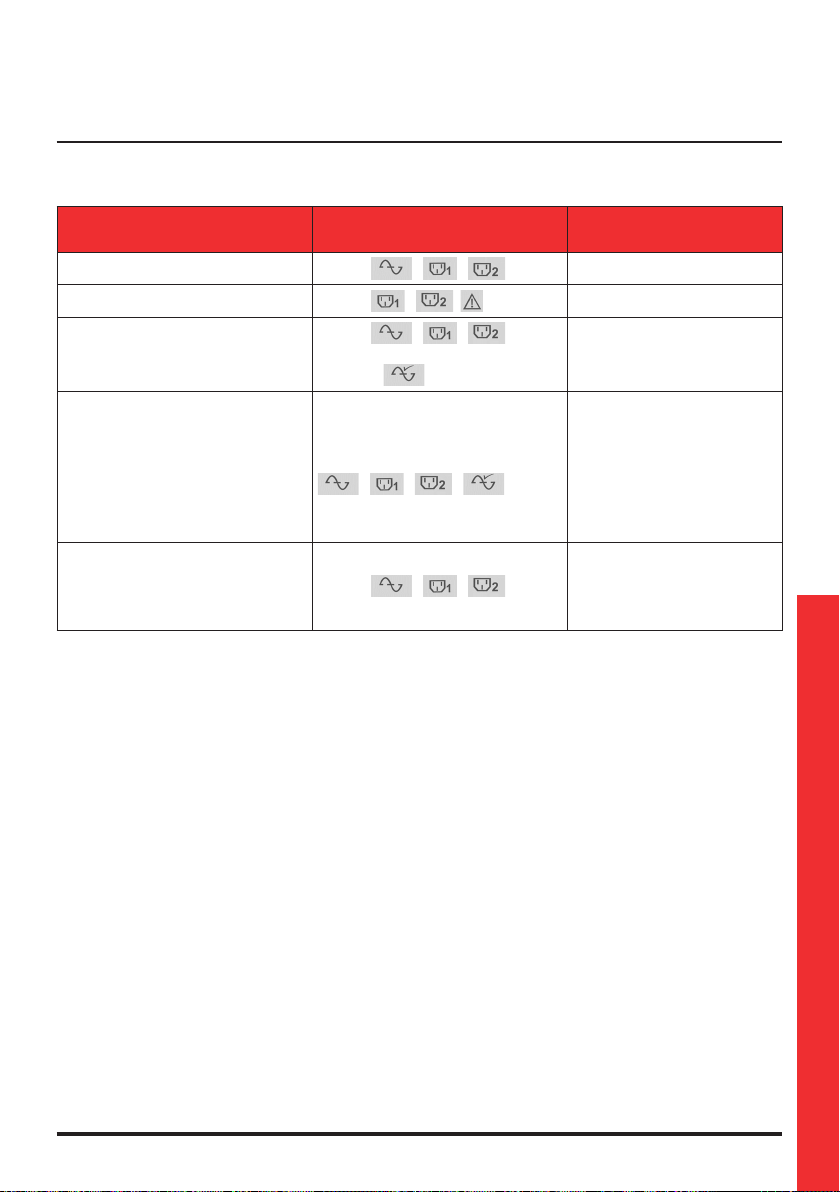

4.2 Modalités de fonctionnement

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Manuel d’installation

MODALITÉ DE

FONCTIONNEMENT DE L’UPS

MODE NORMAL

MODALITÉ STOCKAGE ÉNERGIE

MODE BY-PASS

(voir paragraphe 4.7)

MODE ÉCO

Les charges sont alimentées

directement sur secteur à travers

le circuit de by-pass automatique

intégré à l’UPS. La tension de

sortie et la fréquence sont

identiques à l’alimentation sur

secteur.

CF 50/60

L’UPS maintient constante

la fréquence de sortie

sur 50Hz ou 60Hz.

LED AVERTISSEUR SONORE

xe , ,

xe , , clignotant

Fixe

, , ,

xe , ,

Mute

Bip à chaque seconde

Bip toutes les 2 secondes

Mute

Page 18

4 Fonctionnement

4.3 Procédure de mise en service

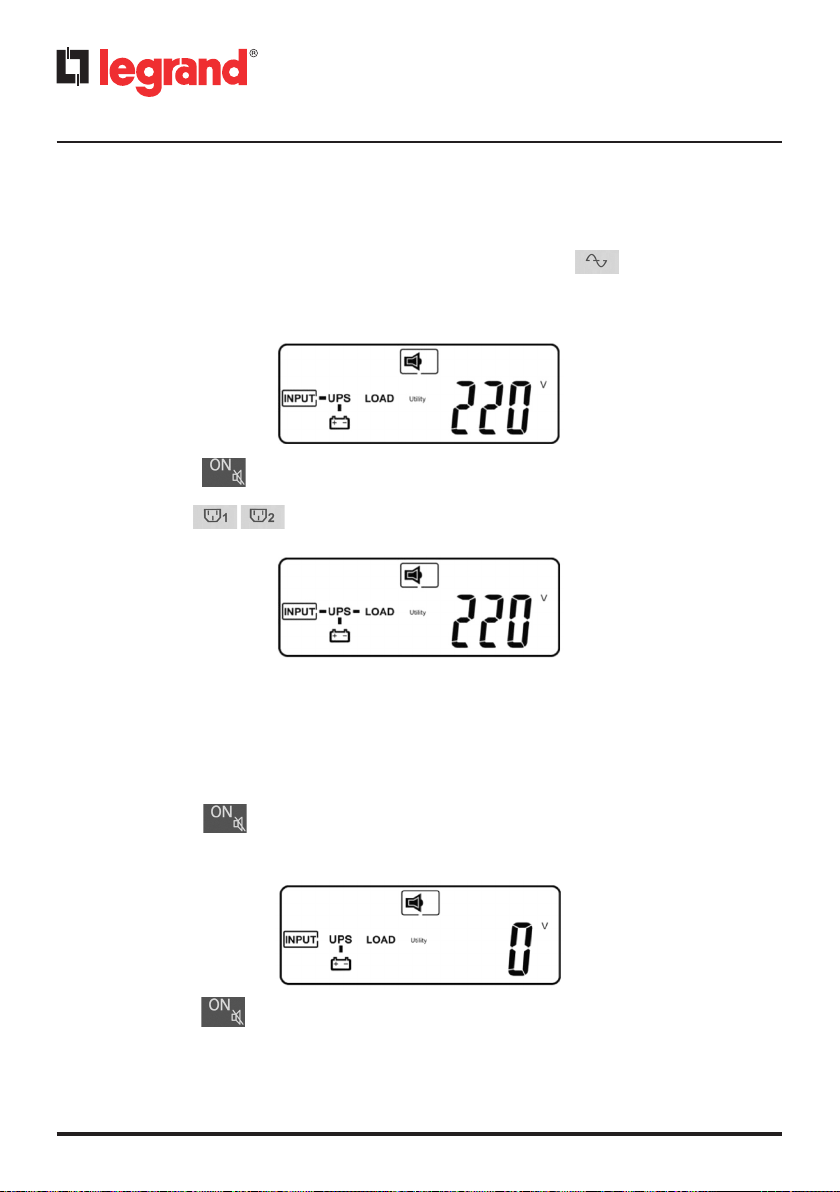

4.3.1 Mode normal

1. S’assurer que l’interrupteur thermique en sortie n’est pas intervenu. Si c’est le cas, le réarmer.

2. Brancher le câble de l’entrée UPS à la prise sur secteur.

3. L’UPS se replace en mode stand-by en l’espace de 5 secondes. Le voyant vert s’allume si la tension d’entrée est dans les limites admissibles et les ventilateurs tournent. Le chargeur de batterie est actif. Dans cette condition, les charges ne sont pas alimentées. L’écran ache la gure suivante:

4. Appuyer sur la touche ON et la maintenir enfoncée jusqu’à ce que l’avertisseur sonore émette deux signaux.

Les voyants verts s’allument. L’écran ache la gure suivante:

5. La procédure de mise en service est terminée. S’assurer que les batteries sont chargées à 100% ou que l’UPS a été branché au logement mural au moins 4 heures avant le branchement des charges.

4.3.2 Démarrage à froid

1. S’assurer que les batteries internes ou les armoires de batteries externes sont branchés à l’UPS.

2. Appuyer sur la touche ON et la maintenir enfoncée jusqu’à ce que l’avertisseur sonore émette deux signaux. Ensuite, relâcher la touche. L’écran ache la gure suivante:

3. Appuyer à nouveau sur la touche ON et la maintenir enfoncée jusqu’à ce que l’avertisseur sonore émette deux signaux. Si la touche de deuxième conrmation n’est pas enfoncée dans les 10 secondes, l’UPS n’eectue pas le démarrage à froid et s’éteint au bout.

Page 19

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

4. Quelques secondes après la deuxième conrmation, l’UPS se rallume en mode de stockage énergie et les charges sont alimentées. Le voyant d’alarme et les voyants verts

s’allument. Un signal sonore intermittent d’alarme est émis.

L’écran ache la gure suivante:

5. La procédure de mise en service est terminée. Si l’UPS n’est pas n’est pas à la sortie sur secteur, les charges sont alimentées jusqu’au terme du temps de backup.

INDICATION

La fréquence de sortie est la même que celle présente sur l’entrée avant l’arrêt de l’UPS. La valeur par défaut est de 50 Hz mais si avant l’arrêt de l’UPS, la fréquence d’entrée était de 60 Hz, la fréquence de sortie après le démarrage à froid est de 60 Hz.

4.4 Arrêt

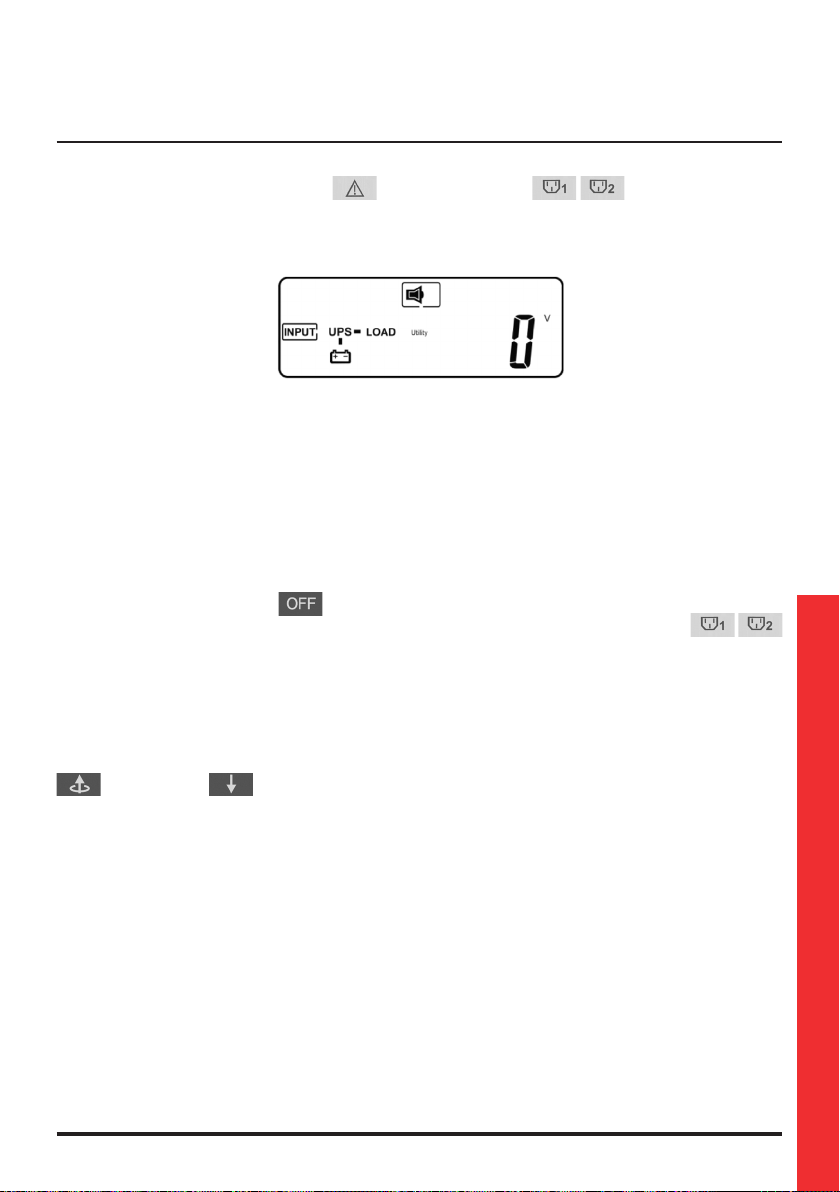

1. Maintenir enfoncée la touche OFF jusqu’à ce que l’avertisseur sonore émette deux signaux.

2. L’UPS cesse d’alimenter les charges et se replace en mode de stand-by. Les voyants verts

s’éteignent. Les ventilateurs continuent de tourner.

3. Débrancher l’UPS du logement mural si une tension d’entrée est encore présente. Au bout de 10 secondes, les ventilateurs cessent de fonctionner et l’UPS est complètement arrêté.

Manuel d’installation

4.5 Mesures UPS

Après allumage de l’UPS, il est possible de contrôler les mesures de l’UPS en appuyant sur la touche UP ou DOWN .

La séquence de l’écran est la suivante:

- tension d’entrée AC;

- fréquence d’entrée AC;

- tension en sortie;

- fréquence en sortie;

- pourcentage charge;

- courant sortie;

- tension batteries;

- autonomie batteries;

- température interne UPS.

Page 20

4 Fonctionnement

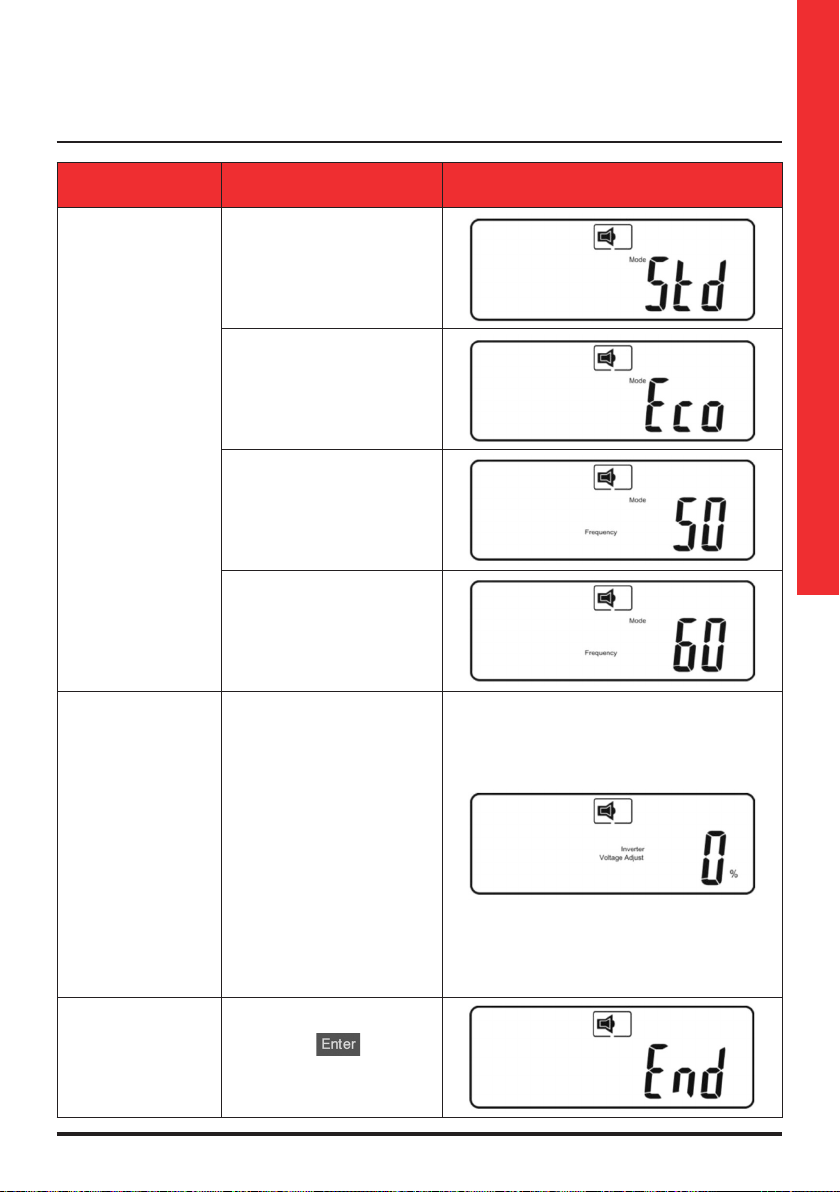

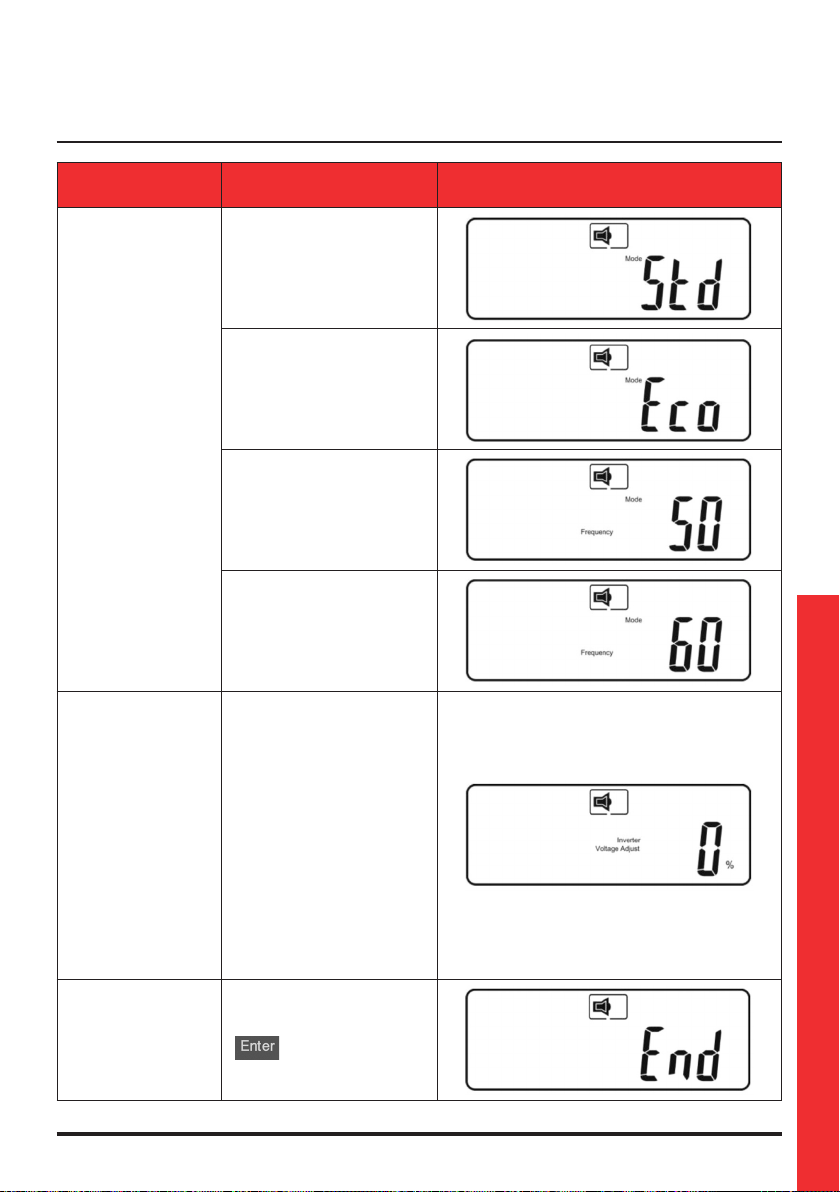

4.6 Réglages UPS

Après allumage de l’UPS, il est possible de contrôler les réglages de l’UPS en appuyant sur la touche FUNCTION . Les diérents paramètres peuvent déler en appuyant sur la touche DOWN .

Alors que l’UPS alimente les charges, il est possible de modier deux paramètres seulement:

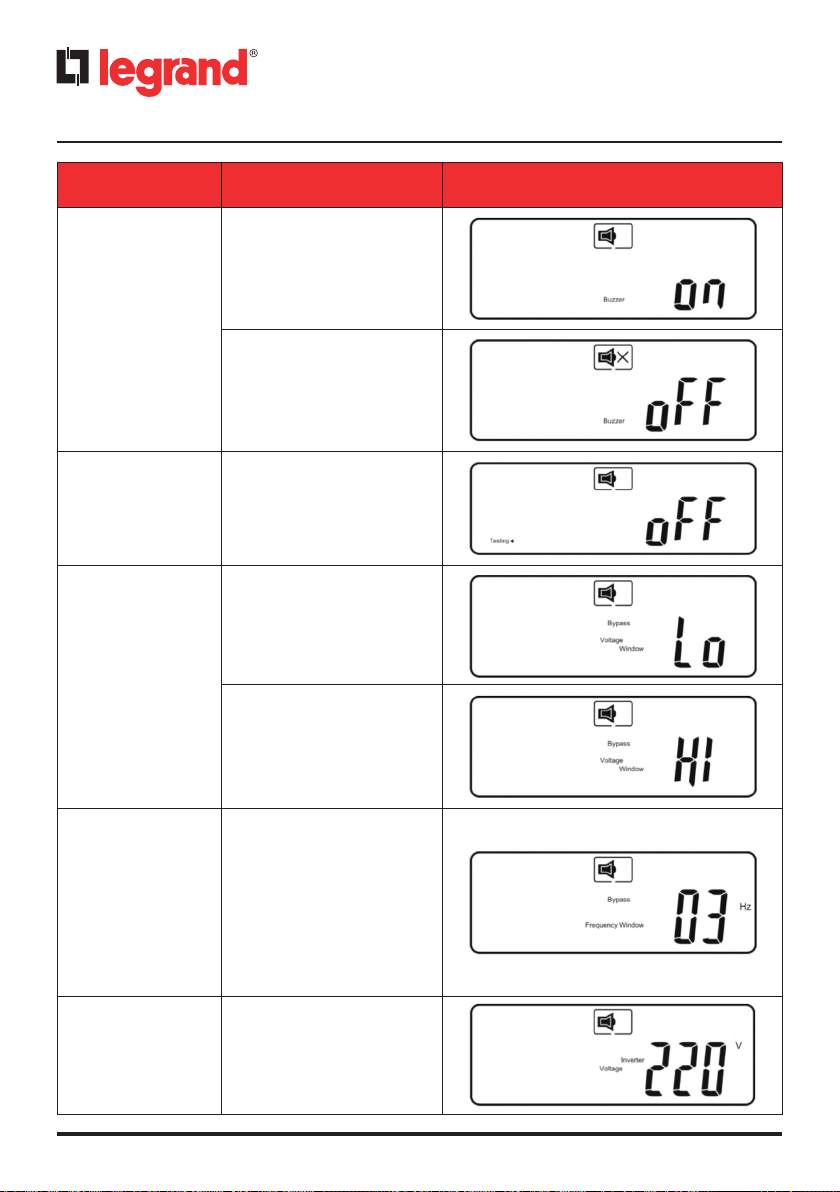

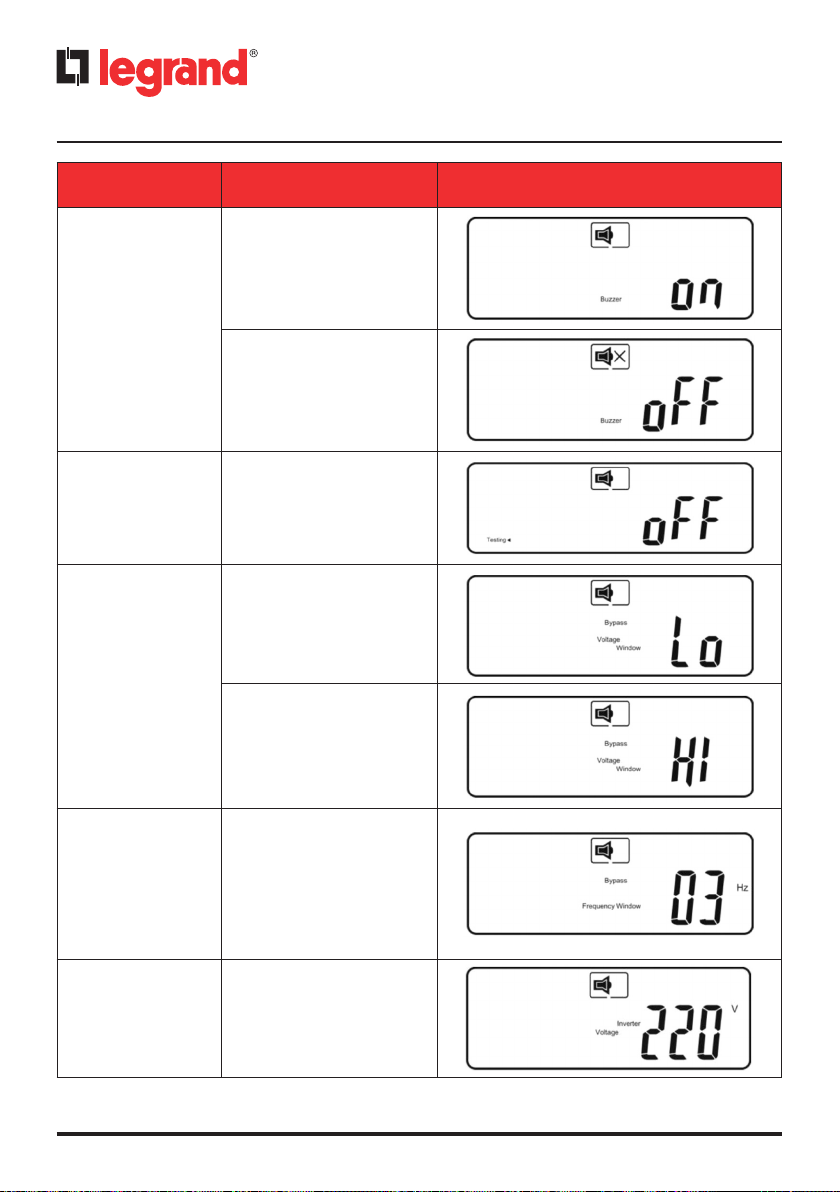

PARAMÈTRES RÉGLAGE ÉCRAN

AVERTISSEUR

SONORE

OFF

TEST BATTERIES

Page 21

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

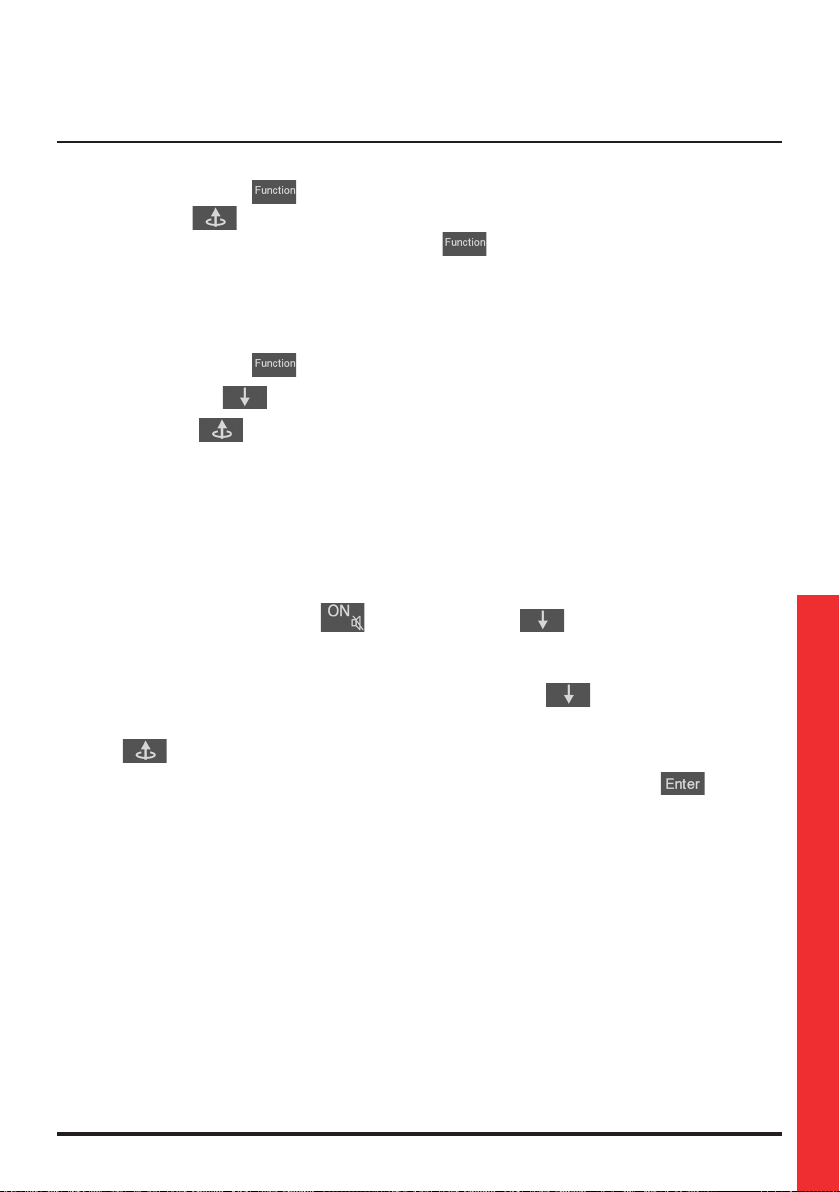

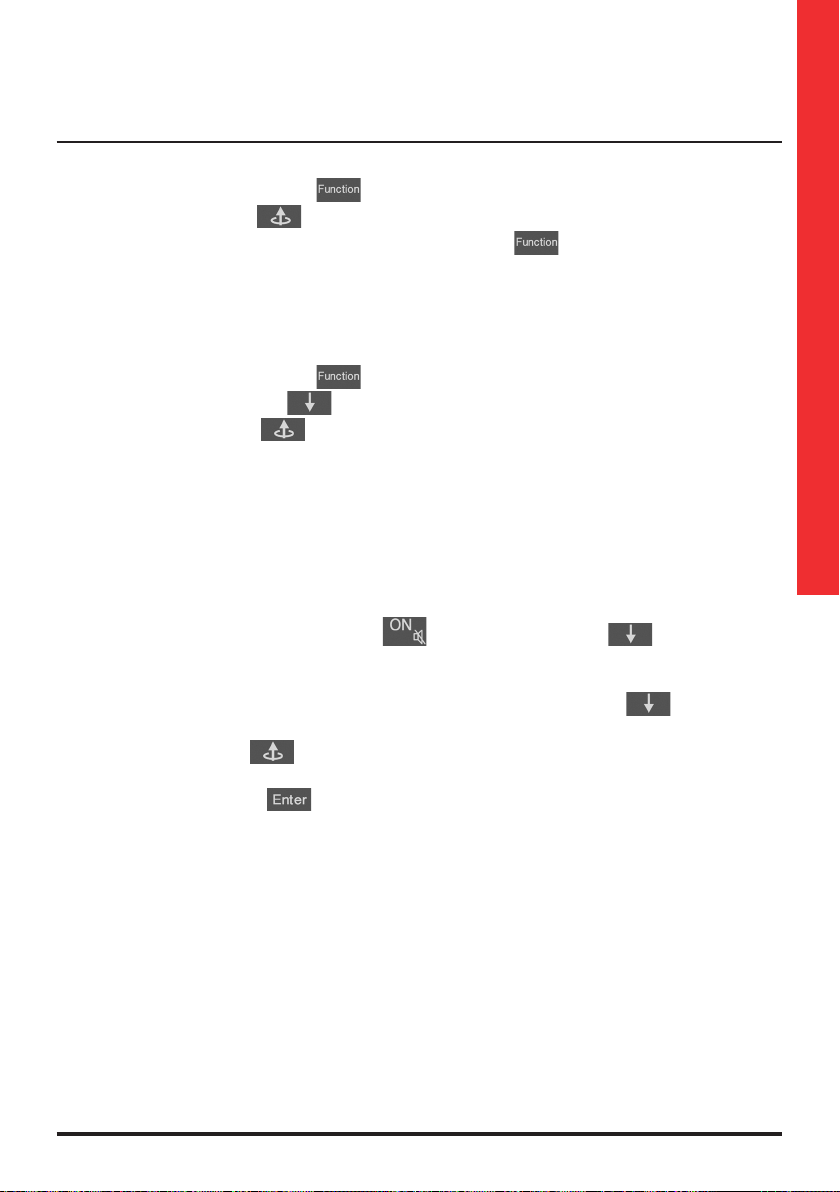

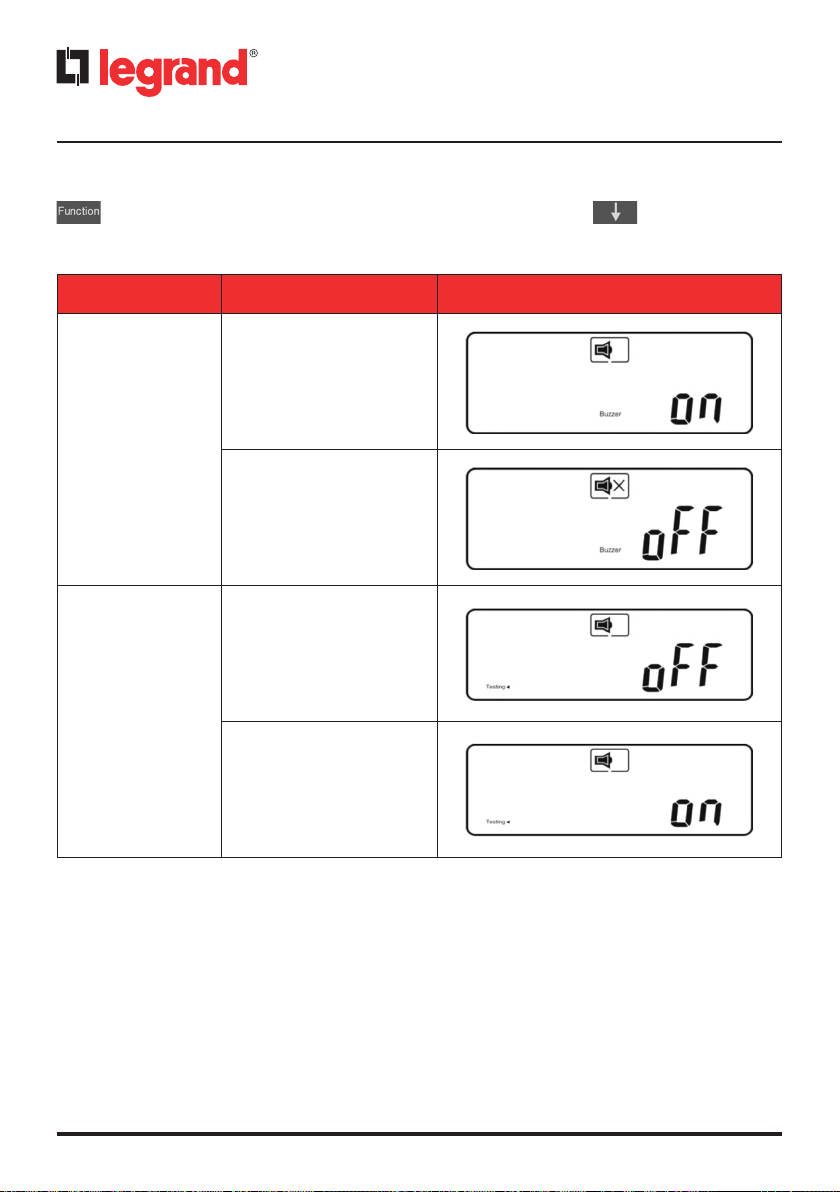

Procéder comme suit pour modier le réglage de l’avertisseur sonore:

- appuyer sur la touche FUNCTION . Le réglage de l’avertisseur sonore s’ache;

- appuyer sur la touche UP pour sélectionner ON ou OFF;

- conrmer la sélection en appuyant sur la touche FUNCTION .

Le test des batteries peut être eectué pour s’assurer du bon fonctionnement des batteries. Le test peut être eectué uniquement après avoir chargé les batteries à 100%, si l’alimentation sur secteur est disponible et si l’UPS alimente les charges. Procéder comme suit pour eectuer le test des batteries:

- appuyer sur la touche FUNCTION ;

- appuyer sur la touche DOWN pour acher le réglage du test batteries;

- appuyer sur la touche UP pour sélectionner ON; L’UPS passe en mode de stockage éner-

gie pendant 10 secondes. Pendant le test, les charges restent alimentées sans creux de tension;

- dans le cas où au terme du test, l’UPS reviendrait en mode normal sans aucun code d’alarme, les

batteries continuent de fonctionner normalement.

Pour modier tous les autres réglages, l’UPS doit être placé en mode stand-by. Dans cette condition, les charges ne sont pas alimentées. Aussi tous les réglages nécessaires doivent être eectués avant d’allumer l’UPS. Procéder comme suit pour modier les réglages de l’UPS:

- appuyer simultanément sur la touche ON et sur la touche DOWN pendant environ

trois secondes, jusqu’à ce que l’avertisseur sonore émette deux signaux. L’écran LCD ache le premier réglage indiqué dans le tableau suivant («avertisseur sonore»);

- les diérents paramètres peuvent déler en appuyant sur la touche DOWN ;

- sauf pour l’avertisseur sonore et le test des batteries, les réglages peuvent être modiés en ap-

puyant sur la touche UP ;

- après modication des réglages, faire déler jusqu’à la n de la liste achée sur l’écran et ap-

puyer sur la touche ENTER pour sauvegarder tous les réglages;

- l’UPS redémarrer automatiquement. Dans tous les cas, il est recommandé de couper le secteur

pendant au moins 30 secondes.

Manuel d’installation

Page 22

4 Fonctionnement

PARAMÈTRES RÉGLAGE ÉCRAN

AVERTISSEUR

SONORE

(ce réglage ne peut

pas être modié

à travers cette

procédure)

TEST BATTERIES

(ce réglage ne peut

pas être modié

à travers cette

procédure)

PLAGE DE

TENSION

DE BY-PASS

PLAGE DE

FRÉQUENCE DE

BY-PASS

OFF

BAS

La plage de la tension

de by-pass est réglée sur

±15% de la tension de

sortie sélectionnée.

HAUT

La plage de la tension

de by-pass est réglée sur

±10% de la tension de

sortie sélectionnée.

± 1 Hz ± 3 Hz

Dans le cas où pendant le

fonctionnement normal, la

fréquence de by-pass serait

inférieure à ce réglage,

l’UPS est replacé en mode

de stockage énergie.

TENSION EN

SORTIE

200 V 208 V 220 V 230 V 240 V

Page 23

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

PARAMÈTRES RÉGLAGE ÉCRAN

MODE NORMAL

on-line, double conversion

MODE ÉCO

MODALITÉ DE

FONCTIONNEMENT

CVCF 50 Hz

CVCF 60 Hz

0 %

- 1 %

- 2 %

- 3 %

+ 3 %

RÉGLAGE

TENSION EN

SORTIE

Dans le cas où pendant le

fonctionnement normal

de l’UPS, la tension de

sortie serait légèrement

inférieure ou supérieur à la

valeur voulue, ce réglage

+ 2 % + 1 %

permet de la régler.

Manuel d’installation

PAGE FIN

Appuyer sur la touche

ENTER pour

sauvegarder tous les

changements.

Page 24

4 Fonctionnement

INDICATION

Si l’UPS est branché à une ou plusieurs armoires de batteries, il est nécessaire d’utiliser le logiciel «UPS Setting tool» pour régler le nombre de chaînes de batteries et la valeur de Ah de chaque batterie. L’UPS Daker DK Plus 1 kVA 3 101 70 contient une chaîne de batteries 7,2 Ah. Les UPS Daker DK Plus 2 kVA 3 101 71 contiennent une chaîne de batteries 7,2 Ah. Les UPS Daker DK Plus 3 kVA 3 101 72 contiennent une chaîne de batteries 9 Ah. Les armoires de batteries pour Daker DK Plus 1 kVA 3 106 60 – 3 106 65 contiennent quatre chaînes de batteries 7,2 Ah. Les armoires de batteries pour Daker DK Plus 2 kVA 3 106 61 – 3 106 66 contiennent deux chaînes de batteries 7,2 Ah. Les armoires de batteries pour Daker DK Plus 3 kVA 3 106 62 – 3 106 67 contiennent deux chaînes de batteries 9 Ah.

Page 25

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

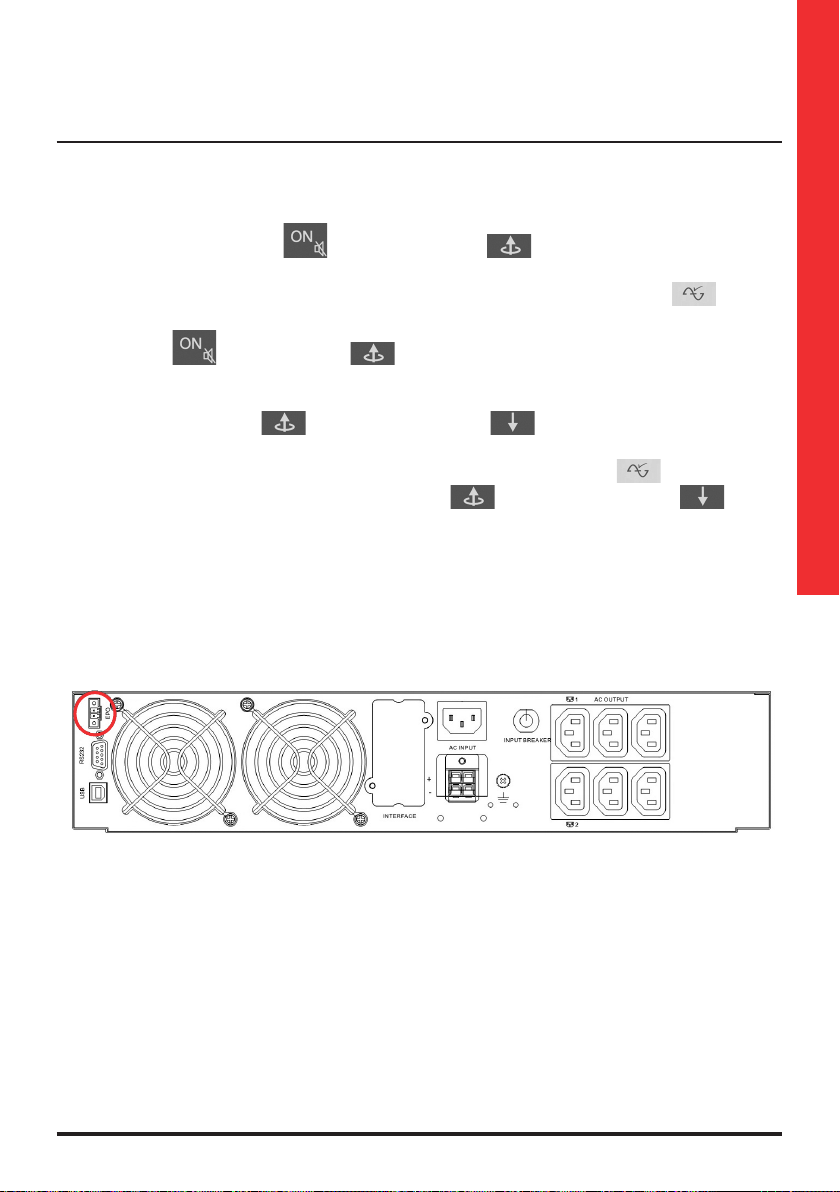

4.7 Raccourcis de réglage

Deux raccourcis de réglage sont présents:

- Mode By-pass: alors que l’UPS est en mode normal (on-line, double conversion), appuyer simul-

tanément sur la touche ON et sur la touche UP pendant environ trois secondes, jusqu’à ce que l’avertisseur sonore émette deux signaux. L’UPS passe ensuite du mode nor-

mal au mode by-pass. Dans ce mode de fonctionnement, le voyant de by-pass clignote et l’avertisseur sonore émet des signaux intermittents. Appuyer à nouveau simultanément sur

la touche ON sur la touche UP jusqu’à ce que l’avertisseur sonore émette deux signaux et que le mode de fonctionnement normal soit rétabli.

- Mode Eco: alors que l’UPS est en mode normal (on-line, double conversion), appuyer simulta-

nément sur la touche UP et sur la touche DOWN pendant environ trois secondes, jusqu’à ce que l’avertisseur sonore émette deux signaux. L’UPS passe ensuite du mode normal

au mode Eco. Dans ce mode de fonctionnement, le voyant de by-pass est allumé. Appuyer à nouveau simultanément sur la touche UP et sur la touche DOWN jusqu’à

ce que l’avertisseur sonore émette deux signaux et que le mode de fonctionnement normal soit rétabli.

4.8 Blocage d’urgence à distance EPO

L’UPS est doté d’un contact externe normalement fermé qui peut être ouvert pour activer l’arrêt immédiat de l’UPS. Le terminal EPO se trouve au dos de l’UPS et est nécessaire au fonctionnement de l’UPS.

Manuel d’installation

Page 26

4 Fonctionnement

4.9 Dispositifs de communication

L’UPS est doté de 1 port sériel RS232, 1 port USB et 1 logement SNMP.

Une seule interface de communication à la fois peut commander l’UPS, conformément aux priorités suivantes:

1) carte interface en option;

2) USB;

3) RS232.

Les gures suivantes montrent le branchement des interfaces RS232 et USB:

Borne 3: RS-232 Rx Borne 2: RS-232 Tx Borne 5: Terre

Borne 1: VCC (+5V) Borne 2: D Borne 3: D+ Borne 4: Terre

Il est possible de télécharger des logiciels gratuits sur le site http://www.ups.legrand.com.

Les logiciels peuvent être utilisés pour les fonctions suivantes:

- achage de toutes les opérations et des données de diagnostic en cas d’anomalies (UPS com-

municator);

- réglage des fonctions spéciales (UPS Setting tool). L’UPS est doté de deux sorties programmables

pour les charges les moins critiques. Ces prises peuvent être désactivées ou temporisées pendant le mode de stockage énergie pour garantir l’alimentation des charges plus critiques;

- arrêt automatique de l’ordinateur local (UPS communicator).

Page 27

5 Recherche des causes d’anomalie

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

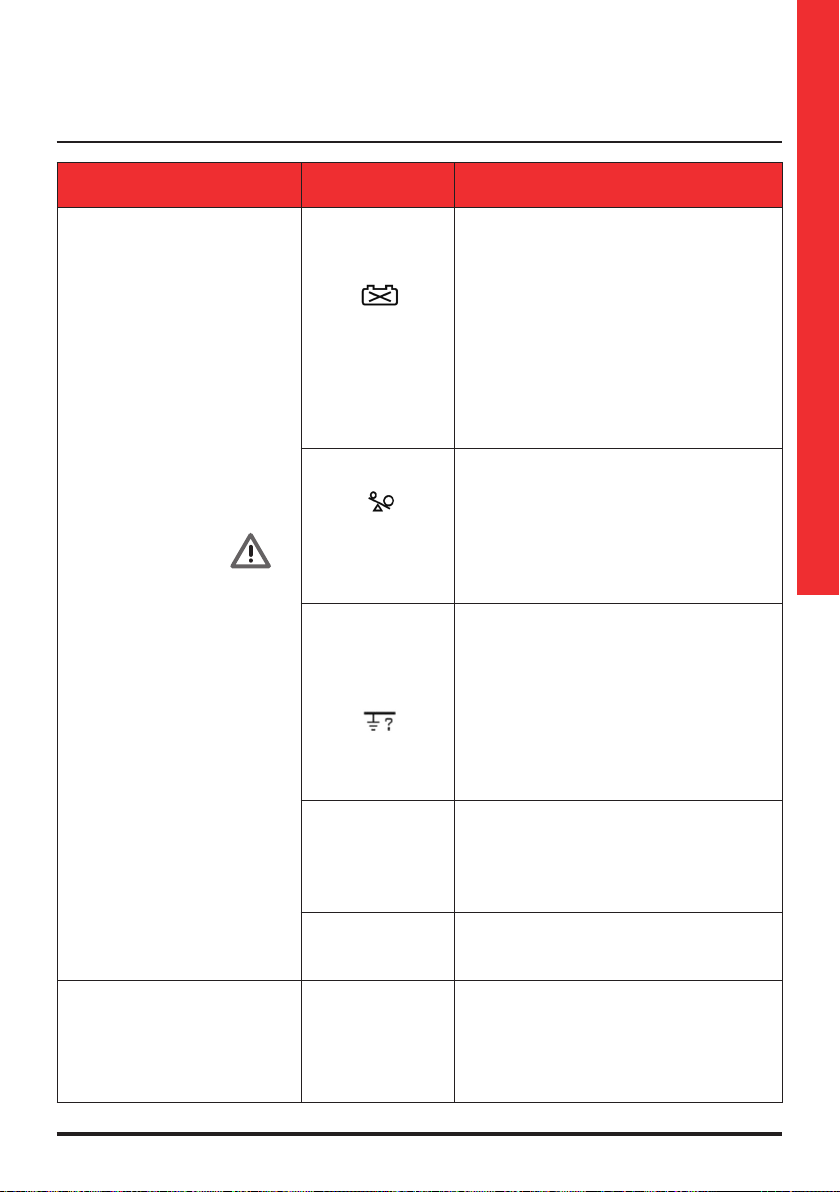

INDICATION DIAGNOSTIC SOLUTION

Voyant d’anomalie

Contrôler le code d’erreur

aché sur l’écran.

(voir tableau des codes d’erreur)

L’UPS ne fonctionne pas cor-

rectement en mode de stoc-

kage d’énergie ou le temps de

backup est plus court que celui

de la performance prévue.

Er05, Er39

Signal sonore

d’alarme

intermittent

Er12

Signal sonore

d’alarme continu

Branchement

site/erreur de terre

Er11, Er14

Signal sonore

d’alarme

intermittent

Autres codes

d’erreur

Manuel d’installation

Les batteries ne fonctionnent pas correctement. Contrôler le branchement des batteries et mesurer la tension des batteries pour s’assurer qu’elles sont chargées. Charger au besoin les batteries pendant 8 heures en brancher l’UPS sur secteur.

Si le problème persiste ou s’il est nécessaire de changer les batteries, contacter le service d’assistance technique LEGRAND.

Débrancher de la sortie de l’UPS quelques charges non criques jusqu’à ce que la surcharge cesse. S’assurer de l’absence de court-circuit entre les câbles de sortie qui serait due à une mauvaise isolation. Au besoin, changer les câbles.

S’assurer que le câble d’alimentation est correctement branché, en veillant à ce que soient respectés les branchements «L» et «N». Si le branchement n’est pas conforme, rebrancher le câble à la prise en le faisant pivoter de 180°. Si le câble d’alimentation est correctement branché, s’assurer que la tension de terre-neutre ne dépasse pas la limite.

S’assurer que les ventilateurs fonctionnent correctement. Si le problème persiste ou s’il est nécessaire de changer les batteries, contacter le service d’assistance technique LEGRAND.

Contrôler le code d’erreur dans le tableau. Si le problème persiste, contacter le service d’assistance technique LEGRAND.

Si le temps de backup reste anormalement insusant au bout de 8 heures de charge des batteries, contacter le service d’assistance technique LEGRAND.

Page 28

5 Recherche des causes d’anomalie

INDICATION DIAGNOSTIC SOLUTION

L’UPS fonctionne correctement

mais les charges ne sont pas

alimentées.

L’UPS passe en mode de stoc-

kage énergie puis revient en

mode de fonctionnement normal quand un dispositif branché est allumé ou l’UPS commute in-

déniment d’un mode à l’autre.

Bruit ou odeur anormal. -

Tableau des codes d’erreur

CODE ERREUR SIGNIFICATION

Er05 Batterie faible ou défectueuse

Er06 Court-circuit sortie

S’assurer que les câbles d’alimentation sont correctement branchés. Si le problème persiste, contacter le service d’assistance technique LEGRAND.

Une prise multiple pourrait être branchée à l’UPS. Ne pas l’utiliser. S’assurer également de l’absence de dommages sur le logement mural et sur le branchement du câble. Au besoin, les changer. Si le problème persiste, contacter le service d’assistance technique LEGRAND.

Éteindre immédiatement l’UPS. Débrancher l’alimentation sur secteur et contacter le service d’assistance technique LEGRAND.

Er07 Mode EPO

Er11 Surchaue UPS

Er12 Surcharge variateur

Er14 Ventilateurs hors service

Er28 Surcharge by-pass

Er39 Problème de batterie pendant la mise en service de l’UPS

Page 29

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

6 Stockage et démontage307 Caractéristiques techniques

6.1 Stockage

L’UPS doit être entreposé dans un environnement à température comprise entre 0°C (+32°F) et +50°C (+122°F) et à humidité inférieure à 90% (sans condensation). Les batteries installées dans l’UPS qui contiennent plomb/acide sont scellées et ne nécessitent pas d’entretien (VRLA). Les batteries doivent être chargées pendant 12 heures tous les 3 mois en brancher l’UPS à l’alimentation prévue à cet eet et en commutant sur On l’interrupteur d’entrée situé sur le panneau postérieur de l’UPS. Répéter cette procédure tous les deux mois si la température ambiante de stockage est supérieure à +25°C (+77°F).

ATTENTION

L’UPS ne doit jamais être entreposé si les batteries sont partiellement ou totalement déchargées. LEGRAND décline toute responsabilité en cas de dommages ou de mauvais fonctionnement causés par le stockage de l’UPS dans de mauvaises conditions.

6.2 Démontage

DANGER

Les opérations de démontage doivent être conées à un électricien qualié. Les présentes instructions doivent être considérées comme indicatives: dans chaque pays sont applicables des règlements spéciques concernant l’élimination des déchets électroniques et des déchets dangereux tels que les batteries. Il est obligatoire de respecter les standards en vigueur dans le pays où l’équipement est utilisé. Veiller à éliminer chaque composant de l’équipement dans le respect de l’environnement. Les batteries doivent être éliminées auprès d’un site agréé pour les déchets toxiques. Leur élimination comme déchets ordinaires est interdite. S’informer auprès des autorités compétentes dans le pays où les opérations sont eectuées pour connaître les procédures à suivre.

Manuel d’installation

ATTENTION

La batterie peut constituer un risque de décharge électrique et de courant élevé de court-circuit. Lors du fonctionnement sur batteries, les prescriptions indiquées dans le chapitre 2 doivent être respectées. Il est important d’éliminer correctement tous les composants dont l’UPS est constitué. Pour ces opérations, faire usage des équipements de protection individuelle nécessaire. Subdiviser les composants par catégories de matériaux (métaux tels que le cuivre, plastique, etc.) conformément au tri sélectif en vigueur dans le pays où l’équipement est éliminé. Dans le cas où les composants devraient être entreposés avant leur élimination proprement dite, veiller à ce qu’ils soient conservés à l’abri des intempéries pour prévenir la contamination des sols et des cours d’eau. Pour l’élimination des déchets électroniques, faire référence aux standards en vigueur dans l’industrie.

Page 30

3 101 70 3 101 71 3 101 72

Caractéristiques générales

Puissance nominale (VA) 1000 2000 3000 Puissance Active (W) 900 1800 2700 Technologie on-line, double conversion, VFI-SS-111 Forme d’onde sinusoïdale

By-pass

Temps de transformation CA à CC 0 ms

Caractéristiques des entrées

Branchement Entrée

Tension nominale des entrées 230 V Plage tension d’entrée de 160 V à 288 V à pleine charge Fréquence nominale des entrées 50 / 60 Hz ± 5 % Courant max. en entrée 6,8 A 13,6 A 20,0 A Distorsion harmonique totale du courant d’entrée Facteur de puissance en entrée ≥ 0.99 (à pleine charge linéaire) Nombre de phases d’entrée Monophasé

Caractéristiques des sorties

Sorties

Tension nominale des sorties

Fréquence nominale des sorties 50 / 60 Hz ± 0,1% Facteur de crête 3:1 Distorsion harmonique totale du courant d’entrée Ecacité jusqu’à 90% jusqu’à 91% jusqu’à 92%

Capacité de surcharge

Nombre de phases de sortie Monophasé

Caractéristiques des batteries et du chargeur

Nombre de batteries 3 6 6 Type batteries Plomb-acide scellées sans entretien (VRLA) Capacité unitaire 12 Vcc - 7.2 Ah 12 Vcc - 7.2 Ah 12 Vcc - 9 Ah Tension Nominale des Batteries 36 Vcc 72 Vcc 72 Vcc

10 A,

IEC 320-C14

(6) 10 A,

IEC 320-C13

by-pass interne automatique

by-pass externe de maintenance (option)

10 A,

IEC 320-C14

THDi < 3%

(6) 10 A,

IEC 320-C13

230 V ± 1%

réglable à 200/208/220/230/240 V

< 3% à pleine charge linéaire

< 7% à pleine charge non-linéaire

105% continue 120% pour 30 secondes 150% pour 10 secondes

16 A,

IEC 320-C20

(6) 10A,

IEC 320-C13

(1) 16A

IEC 320-C19

Page 31

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

3 101 70 3 101 71 3 101 72

Temps de backup à 50% de charge linéaire Extension batterie Oui Courant max. de recharge 2.1 Acc 1.5 Acc 1.5 Acc Temps de recharge (à 90%) 4 heures

Communication et gestion

Écran et signaux

Ports de communication

Logiciel

Protections

Caractéristiques mécaniques

Dimensions W x H x D (mm) 440 x 88 (2U) x 405 440 x 88 (2U) x 600 Poids net (kg) 16 29,5 30

Conditions ambiantes

Température de fonctionnement

Humidité relative en fonctionnement 20% à 80% (sans condensation)

Température de stockage

Niveau de bruit à 1 m < 50 dB Code IP IP 21 Dissipation de chaleur (BTU/h) 490 654 818

Directives et normes de référence

Sécurité

EMC

Performances pré-requis de test EN 62040-3

> 10 min > 10 min > 8 min

Six boutons et quatre voyants de contrôle en temps réel de

l’état et des principaux paramètres de l’UPS.

RS232 et USB

Connecteur pour interface de réseau

Logiciel pour Windows et Linux disponible pour:

- achage de toutes les opérations et des données de diagnostic en cas d’anomalies;

- réglage des fonctions spéciales.

Téléchargement gratuit du logiciel sur le site http://www.

ups.legrand.com.

Circuits électroniques de protection contre surcharges et

courts-circuits.

Courant de retour

Blocage d’urgence à distance EPO

Température excessive

0ºC à +40ºC

+32ºF à +104ºF

0ºC à +50ºC

+32ºF à +122ºF

Directive 2014/35/EU

EN 62040-1

Directive 2014/30/EU

EN 62040-2

Manuel d’installation

Page 32

Page 33

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Table of Contents

1. Introduction 34

1.1 Use of the manual 35

1.2 Guarantee terms 35

1.3 Copyright 35

2. Safety Instructions 36

3. Installation 38

3.1 Package content 38

3.2 Tower configuration setup 39

3.2.1 UPS 39

3.2.2 UPS + battery cabinet (optional) 40

3.3 Rack configuration setup 41

3.4 Rear panel 43

3.5 Installation procedure 44

4. Operation 45

4.1 Control Panel 45

4.1.1 LCD Panel 45

4.1.2 Display description 46

4.2 Operating modes 47

4.3 Start-up procedure 48

4.3.1 Normal mode 48

4.3.2 Cold start 48

4.4 Shutdown 49

4.5 UPS Measurements 49

4.6 UPS settings 50

4.7 Settings shortcuts 55

4.8 Emergency Power Off (EPO) 55

4.9 Communication devices 56

5. Troubleshooting 57

6. Warehousing and dismantling 59

6.1 Warehousing 59

6.2 Dismantling 59

7. Technical specifications 60

Installation manual

Page 34

1 Introduction

Congratulations on your recent LEGRAND purchase!

ATTENTION

It is necessary to read the whole manual carefully before doing any operation. DAKER DK Plus must be used only in residential, commercial industrial environments.

The following diagram illustrates the architecture of the UPS system:

The major modules consist of:

• An AC-to-DC power converter (rectifier) with PFC control circuit.

• A DC-to-AC high frequency inverter.

• A battery charger.

• A battery bank.

• A DC-to-DC push/pull converter control circuit.

• A static bypass loop.

• Input and output EMI filters.

Page 35

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

1.1 Use of the manual

This manual must be kept in a safe, dry place and must always be available for consultation.

The manual reflects the state of the art when the equipment was put onto the market. This publication conforms to the standards current on that date; the manual cannot be considered inadequate when new standards come into force or modifications are made to the equipment. The version of the manual updated to its latest release is available on the Internet from the website http://www.ups.legrand.com

INDICATION

The installation manual is an integral part of the equipment supplied and must therefore be kept for its entire lifetime. In case of need (for example in the case of damage that even partially compromise its consultation) a new copy must be requested from the Manufacturer, quoting the publication code on the cover.

1.2 Guarantee terms

The terms of the guarantee may vary depending on the country where the UPS is sold. Check the validity and duration with LEGRAND’s local sale representative.

The Manufacturer declines all indirect or direct responsibility arising from:

- failure to observe the installation instructions and use of the equipment which differs from the specifications in the installation manual;

- use by personnel who have not read and thoroughly understood the content of the installation manual;

- use that does not comply with the specific standards used in the country where the equipment is installed;

- modifications made to the equipment, software, functioning logic unless they have been authorized by the Manufacturer in writing;

- repairs that have not been authorized by the LEGRAND Technical Support Service;

- damage caused intentionally, through negligence, by acts of God, natural phenomena, fire or liquid infiltration.

Installation manual

1.3 Copyright

The information contained in this manual cannot be disclosed to third parties. Any partial or total duplication of the manual which is not authorized in writing by the Manufacturer, by photocopying or other systems, including by electronic scanning, violates copyright conditions and may lead to prosecution. LEGRAND reserves the copyright of this publication and prohibits its reproduction wholly or in part without previous written authorisation.

Page 36

2 Safety Instructions

This section contains important safety instructions that should always be followed during the installation, use and maintenance of the UPS.

• This product should be installed in compliance with installation rules, preferably by a qualified

electrician. Incorrect installation and use can lead to risk of electric shock or fire. Before carrying out the installation, read the instructions and take account of the product’s specific mounting location. Do not open up, dismantle, alter or modify the device except where specifically required to do so by the instructions. All Legrand products must be opened and repaired exclusively by personnel trained and approved by Legrand. Any unauthorised opening or repair completely cancels all liabilities and the rights to replacement and guarantees. Use only Legrand brand accessories.

• If any visible damage is found on the product during the unpacking operation, do not install the

UPS but repack the unit and return it to your reseller or distributor.

• Before operating the UPS or connecting any load equipment, ensure the UPS is connected to a

properly grounded electrical supply.

• The load applied must not exceed the one indicated on the type label of the UPS.

• The ON/OFF button of the UPS does not electrically isolate the internal parts. To isolate the UPS,

unplug it from the mains power socket.

• Do not attempt to open or disassemble the UPS; there are no user replaceable parts. Opening

the case will void the warranty and introduces the risk of electric shock even when the mains plug is disconnected.

• The mains socket outlet that supplies the UPS shall be installed near the UPS and shall be easily

accessible.

• Do not plug non-computer-related items such as medical, life-support and house electric

equipments to the UPS output.

• Do not plug laser printers to the UPS output because they have a high start-up current.

• The UPS has its own internal energy source (batteries). If the UPS is switched on when no AC

power is available, there is hazardous voltage at the output sockets.

•

The batteries inside the UPS are not user-replaceable. Servicing of batteries must be

performed only by electrical hazard authorized personnel.

CAUTION: A battery can present a risk of electrical shock and high short circuit current.

The following precautions should be observed when working on batteries: a) Remove watches, rings or other metal objects. b) Use tools with insulated handles. c) Wear rubber gloves and boots. d) Do not lay tools or metal parts on top of batteries. e) Disconnect the charging source prior to connecting or disconnecting battery terminals. f) Determine if battery is inadvertently grounded. If inadvertently grounded, remove source

from ground. Contact with any part of a grounded battery can result in electrical shock.

Page 37

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

The likelihood of such shock can be reduced if such grounds are removed during installation and maintenance (applicable to equipment and remote battery supplies not having a grounded supply circuit).

CAUTION: Do not dispose of batteries in a fire. The batteries may explode.

CAUTION: Do not open or mutilate batteries. Released electrolyte is harmful to the skin and

eyes. It may be toxic.

• This UPS has dangerous high voltages on its input and output connections. Contact with these voltages may be life threatening.

• In case of emergency, immediately turn off the equipment and disconnect the power cord from the AC power supply to disable the UPS.

• Do not allow any liquid or any foreign object to enter the UPS.

• The UPS is intended for indoor installation in a ventilated, controlled indoor environment (0°C/+32°F - 40°C/+104°F, 20%-80% non-condensing humidity). Do not install the UPS in locations with sparks, smoke and hazardous gas or where there is water and excessive humidity. Dusty, corrosive, and salty environments can damage the UPS.

• To prevent damage or safety hazard, keep the UPS away from flames and any other device that may cause sparks.

• Do not plug the UPS input into its own output.

• Do not attach a power strip or surge suppressor to the UPS.

• To reduce the risk of overheating the UPS, do not cover the cooling vents and keep a clearance of 20 cm beyond the UPS rear panel. Avoid exposing it to direct sunlight or installing it near heat emitting appliances such as space heater or furnaces.

• Unplug the UPS prior to cleaning and do not use liquid or spray detergent.

• Do not place the UPS near equipments that generate strong electromagnetic fields and/or near equipments that are sensible to electromagnetic fields.

Installation manual

WARNING

All the UPSs are category C2 products according to the EN 62040-2. In a residential environment, this product may cause radio interference, in which case the user may be required to take additional measures.

Page 38

3.1 Package content

Check for the following package content:

- installation manual;

- 2 x IEC output cable;

- 1 x IEC input cable;

- 1 x USB communication cable;

- tower/rack accessories kit as shown in the following figure:

3 Installation

Page 39

3.2 Tower configuration setup

3.2.1 UPS

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Installation manual

Page 40

3.2.2 UPS + battery cabinet (optional)

3 Installation

Page 41

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

3.3 Rack configuration setup

INDICATION

For the rack configuration setup it is also possible to use the rack support bracket kit 3 109 52. In this case, follow the instruction sheet contained in the kit.

Installation manual

Page 42

3 Installation

Page 43

3.4 Rear panel

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

1. Emergency Power Off (EPO)

2. RS-232 port

3. USB port

4. Cooling fans

5. External battery connector

6. SNPM slot

7. AC input connection outlet

8. Input thermal breaker

9. Output thermal breakers

10. IEC 10A outlets

11. IEC 16A outlet

Installation manual

Page 44

3 Installation

3.5 Installation procedure

WARNING

Read the safety instructions on chapter 2 before installing the UPS.

1. Position the UPS so that the cooling fans are not obstructed, as visible in the following figure:

2. Connect the IEC input and output cables provided to the appropriate outlets.

3. Connect the loads to the IEC output cables, ensuring that the switches of the various loads are in the off position.

4. Plug the UPS input cable into a main socket with a suitable voltage and current.

Page 45

4 Operation

4.1 Control Panel

4.1.1 LCD Panel

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

ITEM DESCRIPTION

c d

f g h i j k l

Display The steady green LED indicates that the mains voltage is within the admittable

input voltage range (160 V – 288 V). The LED blinks if the mains voltage is below that acceptable range (120 V – 159 V).

The green LEDs indicate that the programmable outlets 1 and 2 are activated The green LED blinks if the UPS is in bypass mode.

The steady green LED indicates that the UPS is in ECO mode. The steady red LED indicates that there is an alarm UPS power ON/Silence alarm UPS power OFF Special functions access menu Go to the next screen Go to the previous screen or change the setting of the UPS. Confirm a changed setting

Installation manual

Page 46

4.1.2 Display description

SIGN DESCRIPTION

4 Operation

Bypass Fault

Utility Input Fault

Site wiring Fault

Buzzer Silent

Overload

UPS Service mode (reserved for LEGRAND Technical Support Service)

Alarm

UPS operation diagram

3-Digit Measurement Display

Measured item

Battery fault

Battery low

Battery test

Page 47

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

4.2 Operating modes

UPS OPERATING MODE LEDs BUZZER

NORMAL MODE

STORED ENERGY MODE

BYPASS MODE

(see paragraph 4.7)

ECO MODE

The loads are supplied directly

from the mains through the

automatic bypass circuit inside

the UPS. The output voltage and

frequency are the same as the

mains.

CF 50/60

The UPS maintains constant the

output frequency to 50 Hz or

60 Hz.

steady , ,

blinking

steady

, , ,

steady , ,

No sound

Beep every second

Beep every two seconds

No sound

Installation manual

Page 48

4 Operation

4.3 Start-up procedure

4.3.1 Normal mode

1. Make sure the input thermal breaker is not tripped. If it is, reset it.

2. Plug the UPS input cable into the mains socket.

3. The UPS turns to the standby mode in 5 seconds. The green LED lights up if the input voltage is within the admittable range and the fans spin. The battery charger is active. In this condition the loads are not powered. The display looks like the following figure:

4. Press the ON key and hold it until the buzzer sounds twice.

The green LEDs light up. The display looks like the following figure:

5. The start-up procedure is completed. Make sure that the batteries are fully charged or that the UPS has been plugged to the wall receptacle at least for 4 hours before connecting the loads.

4.3.2 Cold start

1. Make sure the internal batteries or the external battery cabinets are connected to the UPS.

2. Press the ON key and hold it until the buzzer sounds twice. Then release the key. The display looks like the following figure:

3. Press the ON key again and hold it until the buzzer sounds twice. If the second key confirmation is not completed within 10 seconds, the UPS does not perform the cold start and shuts off.

Page 49

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

4. Few seconds after the second key confirmation, the UPS turns on in stored energy mode and the loads are powered. The alarm LED and the green LEDs light up. It is audible an intermittent sound alarm.

The display looks like the following figure:

5. The start-up procedure is completed. If the UPS is not plugged to the mains outlet, the loads are powered till the end of the backup time.

INDICATION

The output frequency is the same that there was at the input before the UPS was shutdown. The default value is 50 Hz but if before the UPS shutdown the input frequency was 60 Hz, then the output frequency after the cold start will be 60 Hz.

4.4 Shutdown

1. Press and hold the OFF key until the buzzer sounds twice.

2. The UPS stops powering the loads and turns to the standby mode. The green LEDs switch off. The ventilating fans continue spinning.

3. Unplug the UPS from the wall receptacle if there is still input voltage. After 10 seconds, the fans stop working and the UPS completely shuts down.

4.5 UPS Measurements

After the UPS is turned on, it is possible to check the UPS measurements by pressing the UP key

or DOWN key .

The display sequence is:

- AC input voltage;

- AC input frequency;

- output voltage;

- output frequency;

- load percentage;

- output current;

- battery voltage;

- battery autonomy;

- UPS internal temperature.

Installation manual

Page 50

4 Operation

4.6 UPS settings

After the UPS is turned on, it is possible to check the UPS settings by pressing the FUNCTION key

. The different parameters can be scrolled pressing the DOWN key .

While the UPS is powering the loads, it is possible to change only two parameters:

PARAMETER SETTING DISPLAY

BUZZER

OFF

BATTERY TEST

Page 51

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

Follow this procedure to change the buzzer setting:

- press the FUNCTION key . The buzzer setting is displayed;

- press the UP key to select ON or OFF;

- confirm the choice by pressing the FUNCTION key .

The battery test can be performed to check the optimal operation of the batteries. The test can be performed only after the batteries are fully charged, the mains is available and the UPS is powering the loads. Follow this procedure to perform the battery test:

- press the FUNCTION key ;

- press the DOWN key to display the battery test setting;

- press the UP key to select ON. The UPS transfers to stored energy mode for 10 seconds.

During the test, the loads are always powered with no voltage dip;

- if at the end of the test the UPS transfers back to normal mode without any alarm code, the bat-

teries are still working properly.

To change all the other settings, the UPS must be in standby mode. In this condition the loads are not powered. Therefore all the needed settings must be performed before turning on the UPS. Follow this procedure to change the UPS settings:

- press simultaneously the ON key and the DOWN key for approximately three sec-

onds, until the buzzer sounds twice. The LCD displays the first setting indicated in the next table (“buzzer”);

- all the different settings can be scrolled pressing the DOWN key ;

- except for the buzzer and the battery test, all the other settings may be changed by pressing the

UP key ;

- after changing settings, scroll to the “End” screen and then press the ENTER key to save all

changes;

- the UPS restarts automatically. However, it is also suggested to remove the mains for at least 30

seconds.

Installation manual

Page 52

PARAMETER SETTING DISPLAY

BUZZER

(this setting can’t be

changed with this

procedure)

OFF

BATTERY TEST

(this setting can’t be

changed with this

procedure)

The bypass voltage range

selected output voltage

BYPASS VOLTAGE

RANGE

The bypass voltage range

selected output voltage

OFF

LOW

is set to ±15% of the

HIGH

is set to ±10% of the

4 Operation

BYPASS

FREQUENCY

OUTPUT

VOLTAGE

RANGE

± 1 Hz ± 3 Hz

If during the normal

functioning the bypass

frequency goes beyond

the setting, the UPS turns

to stored energy mode

200 V 208 V 220 V 230 V 240 V

Page 53

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

PARAMETER SETTING DISPLAY

NORMAL MODE

on-line, double

conversion

ECO MODE

OPERATING

MODE

CVCF 50 Hz

CVCF 60 Hz

OUTPUT

VOLTAGE

ADJUSTMENT

END SCREEN

0 %

- 1 %

- 2 %

- 3 % + 3 % + 2 % + 1 %

If during the normal

functioning of the UPS

the output voltage is

slightly below or above

the desired value, this

setting allows to adjust it

Press the ENTER key

to save all changes

Installation manual

Page 54

4 Operation

INDICATION

If the UPS is connected to one or more battery cabinets, it is necessary to use the software “UPS Setting tool” to set the number of battery strings and the value of the single battery Ah. The UPS Daker DK Plus 1 kVA 3 101 70 contains one 7.2 Ah battery string. The UPS Daker DK Plus 2 kVA 3 101 71 contain one 7.2 Ah battery string. The UPS Daker DK Plus 3 kVA 3 101 72 contain one 9 Ah battery string. The battery cabinets for the Daker DK Plus 1 kVA 3 106 60 – 3 106 65 contain four 7.2 Ah battery strings. The battery cabinets for the Daker DK Plus 2 kVA 3 106 61 – 3 106 66 contain two 7.2 Ah battery strings. The battery cabinets for the Daker DK Plus 3 kVA 3 106 62 – 3 106 67 contain two 9 Ah battery strings.

Page 55

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

4.7 Settings shortcuts

There are two settings shortcuts:

- Bypass Mode: while the UPS is in normal mode (on-line, double conversion) press the ON key

and the UP key simultaneously for approximately three seconds, until the buzzer

sounds twice. The UPS transfers from normal mode to bypass mode. During this functioning mode, the bypass LED blinks and the buzzer sounds intermittently. Press again the ON

key and the UP key simultaneously until the buzzer sounds twice to return to normal mode.

- Eco Mode: while the UPS is in normal mode (on-line, double conversion) press the UP key and the DOWN key simultaneously for approximately three seconds, until the buzzer

sounds twice. The UPS transfers from normal mode to eco mode. During this functioning mode, the bypass LED is on. Press again the UP key and the DOWN key simultane-

ously until the buzzer sounds twice to return to normal mode.

4.8 Emergency Power Off (EPO)

The UPS has an external normally closed contact that can be opened to activate the immediate stop of the UPS. The EPO terminal is at the back of the UPS and it is needed for the functioning of the UPS.

Installation manual

Page 56

4 Operation

4.9 Communication devices

The UPS has one RS232 serial port, one USB port and one SNMP slot.

Only one communication interface at a time can control the UPS, according to the following priority:

1) optional interface card;

2) USB;

3) RS232.

The following figures show the pinout of the RS232 and USB interfaces:

Pin 3: RS-232 Rx Pin 2: RS-232 Tx Pin 5: Ground

Pin 1: VCC (+5V) Pin 2: D Pin 3: D+ Pin 4: Ground

It is possible to download some free of charge software from the website http://www.ups.legrand.com

The software can be used for the following functions:

- display of all the operations and diagnostic data in case of problems (UPS Communicator);

- setup of special functions (UPS Setting tool). For instance, the UPS has two programmable outputs for less critical loads. These sockets may be disabled or timed during stored energy mode to ensure the supply of the more critical loads;

- automatic shutdown of the local computer (UPS Communicator).

Page 57

5 Troubleshooting

INDICATION DIAGNOSTIC SOLUTION

Fault LED

Check the error code on

the display

(see error code table)

The UPS doesn’t work

in stored energy mode

or the backup time is

shorter than its intended

performance.

The UPS is working

normally but the loads are

not powered

Er05, Er39

intermittent sound

alarm

Er12

continuous alarm sound

Site wiring/Ground fault

Er11, Er14

intermittent sound

alarm

other error codes

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

The batteries don’t work properly. Check for proper battery connection and measure battery voltage to ensure that batteries are charged. Recharge the batteries for 8 hours if necessary by connecting the UPS to the mains.

If the problem persists or if it is necessary to replace them, contact the LEGRAND Technical Support Service.

Disconnect some non-critical loads from the UPS output until the overload ceases. Check if there is any short-circuit between the output cables due to a faulty insulation. Replace the cables if necessary.

Check if the power cord is properly plugged, respecting the “L” and “N” wires. If not, re-plug the cord on the socket turning it of 180°. If the power cord is properly plugged, check if the ground-neutral voltage exceeds the limits.

Verify that the ventilating fans work properly. If the problem persists or if it necessary to replace them, contact the LEGRAND Technical Support Service.

Check the error code table. If the problem persists, contact the LEGRAND Technical Support Service.

If the backup time remains unsatisfactory after 8 hours of battery charging, contact the LEGRAND Technical Support Service.

Check that all power cords are properly connected. If the problem persists, contact the LEGRAND Technical Support Service.

Installation manual

Page 58

5 Troubleshooting

INDICATION DIAGNOSTIC SOLUTION

The UPS switches into

stored energy mode and

then back into normal

mode when a connected

device is turned on or the

UPS switches back and forth between the two

modes.

Strange noise or smell -

Error code table

ERROR CODE MEANING

Er05 Battery weak or faulty

Er06 Output short-circuit

Er07 EPO mode Er11 UPS over-temperature

Er12 Inverter overload Er14 Fans out of order

Er28 Bypass overload

Er39 Battery problem during the start-up process of the UPS

A power strip could be connected to the UPS. Do not use it. See also if there is any damage to the utility wall receptacle or if the cord plug is faulty. Replace them if needed. If the problem persists, contact the LEGRAND Technical Support Service.

Shut down immediately the UPS. Disconnect the mains and contact the LEGRAND Technical Support Service.

Page 59

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

6 Warehousing and dismantling

6.1 Warehousing

The UPS must be stored in an environment with a room temperature between 0°C (+32°F) and +50°C (+122°F) and humidity less than 90% (not condensing). The batteries installed inside the UPS are lead/acid sealed and do not require maintenance (VRLA). The batteries should be charged for 12 hours every 3 months by connecting the UPS to the utility supply and switching on the utility input breaker located on the UPS rear panel. Repeat this procedure every two months if the storage ambient temperature is above +25°C (+77°F).

CAUTION

The UPS must never be stored if the batteries are partially or totally discharged. LEGRAND is not liable for any damage or bad functioning caused to the UPS by wrong warehousing.

6.2 Dismantling

DANGER

Dismantling and disposal operations may only be done by a qualified electrician. These instructions are to be considered indicative: in every country there are different regulations with regard to the disposal of electronic or hazardous waste such as batteries. It is necessary to strictly adhere to the standards in force in the country where the equipment is used. Do not throw any component of the equipment in the ordinary rubbish.

Batteries must be disposed of in a site intended for the recovery of toxic waste. Disposal in the traditional rubbish is not allowed. Apply to the competent agencies in your countries for the proper procedure.

WARNING

A battery may constitute a risk of an electric shock and high short-circuit current.

When working on batteries, the prescriptions indicated in chapter 2 are to be adhered to.

It is important to dismantle the various parts the UPS consists of. For these operations, Personal Protective Equipment must be worn. Sub-divide the components separating the metal from the plastic, from the copper and so on according to the type of selective waste disposal in the country where the equipment is dismantled.

If the dismantled components must be stored before being properly disposed, be careful to keep them in a safe place protected from atmospheric agents to avoid soil and groundwater contamination.

For the disposal of electronic waste it is necessary to refer to the industry standards.

Installation manual

Page 60

7 Technical specifications

3 101 70 3 101 71 3 101 72

General characteristics

Nominal power (VA) 1000 2000 3000 Active Power (W) 900 1800 2700 Technology on-line, double conversion, VFI-SS-111 Waveform sinusoidal

Bypass

Transfer time AC to DC 0 ms

Input characteristics

Input Connection

Rated input voltage 230 V Range of input voltage from 160 V to 288 V at full load Rated input frequency 50 / 60 Hz ± 5 % Maximum input current 6,8 A 13,6 A 20,0 A Total harmonic distortion of

the input current Input power factor ≥ 0.99 (with full linear load) Number of input phases Single phase

Output characteristics

Outlets

Rated output voltage

Rated output frequency 50 / 60 Hz ± 0,1% Crest factor 3:1 Total harmonic distortion of

the input current Eciency up to 90% up to 91% up to 92%

Overload capacity

Number of output phases Single phase

Batteries and battery charger characteristics

Number of batteries 3 6 6 Battery type Lead-acid sealed without maintenance (VRLA)

10 A,

IEC 320-C14

(6) 10 A,

IEC 320-C13

internal automatic bypass

external maintenance bypass (optional)

10 A,

IEC 320-C14

THDi < 3%

(6) 10 A,

IEC 320-C13

230 V ± 1%

adjustable to 200/208/220/230/240 V

< 3% at full linear load

< 7% at full non-linear load

105% continuous 120% for 30 seconds 150% for 10 seconds

IEC 320-C20

IEC 320-C13

IEC 320-C19

16 A,

(6) 10A,

(1) 16A

Page 61

DAKER DK Plus

1 kVA - 2 kVA - 3 kVA

3 101 70 3 101 71 3 101 72

Unitary capacity 12 Vdc - 7.2 Ah 12 Vdc - 7.2 Ah 12 Vdc - 9 Ah Rated Battery Voltage 36 Vdc 72 Vdc 72 Vdc Backup time with 50%

linear load Battery extension Yes Maximum charge current 2.1 Adc 1.5 Adc 1.5 Adc Recharge time (to 90%) 4 hours

Communication and management

Screen and signalling

Communications ports

Software

Protections

Mechanical characteristics

Dimensions W x H x D (mm) 440 x 88 (2U) x 405 440 x 88 (2U) x 600 Net weight (kg) 16 29,5 30

Environmental conditions

Operating temperature

Operating relative humidity 20% to 80% (non-condensing)

Storage temperature

Noise level at 1 m < 50 dB IP code IP 21 Heat dissipation (BTU/h) 490 654 818

Reference directive and standards

Safety

EMC

Performance and test requirements

> 10 min > 10 min > 8 min

six pushbuttons and four LEDs for real-time control of the status

and the main parameters of the UPS

RS232 and USB

Connector for network interface

Software for Windows and Linux environments is available in order to:

- displaying all the functioning and diagnostic data in case of problems;

- setup of special functions.

Download a copy free of charge from the website

http://www.ups.legrand.com

Electronic circuits against overloads and short-circuit

Backfeed

Emergency Power O (EPO)

Overtemperature

0 ºC to +40 ºC

+32 ºF to +104 ºF

0 ºC to +50 ºC

+32 ºF to +122 ºF

2014/35/EU Directive

EN 62040-1

2014/30/EU Directive

EN 62040-2

EN 62040-3

Installation manual

Page 62

Notes

Page 63

Manuel d’installation

Page 64

LEGRAND Pro and Consumer Service BP 30076 - 87002 LIMOGES CEDEX FRANCE www.legrand.com

Legrand se réserve le droit de modier à tout moment le contenu de cet imprimé et de communiquer, sous n’importe quelle forme et modalité, les changements apportés.
