Legrand DA2154-V1 User Manual [en, es, fr]

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:

Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China

Four-port Desktop N-Wireless Router Quick Start Guide Quatre ports Desktop Wireless-N Router Miniguide Cuatro puertos Desktop Guía de inicio rápido de Router Wireless-N

Doc. #IS-0581 01/13 Rev A

DA2154-V1

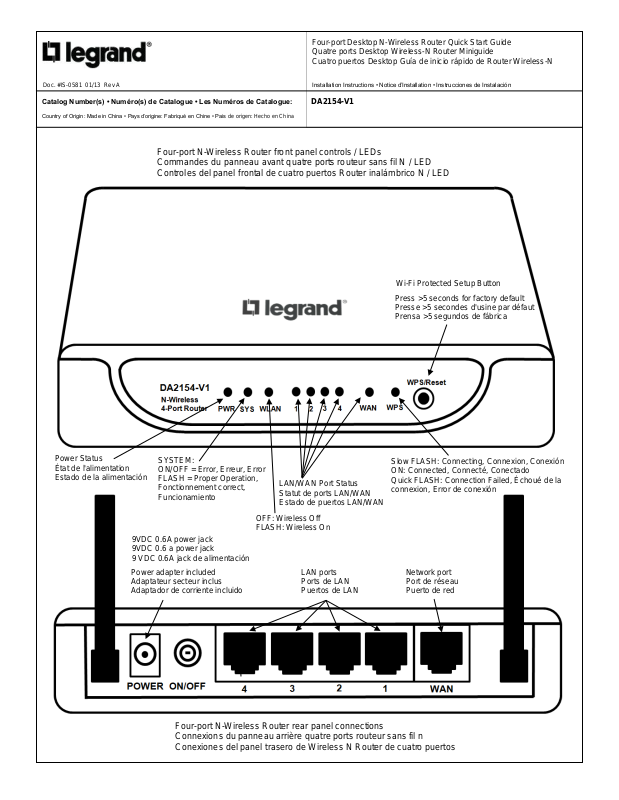

Four-port N-Wireless Router front panel controls / LEDs Commandes du panneau avant quatre ports routeur sans fil N / LED Controles del panel frontal de cuatro puertos Router inalámbrico N / LED

Four-port N-Wireless Router rear panel connections Connexions du panneau arrière quatre ports routeur sans fil n Conexiones del panel trasero de Wireless N Router de cuatro puertos

LAN ports Ports de LAN Puertos de LAN

9VDC 0.6A power jack 9VDC 0.6 a power jack 9 VDC 0.6A jack de alimentación

Power adapter included Adaptateur secteur inclus Adaptador de corriente incluido

Power Status État de l'alimentation Estado de la alimentación

Network port Port de réseau Puerto de red

LAN/WAN Port Status Statut de ports LAN/WAN Estado de puertos LAN/WAN

Slow FLASH: Connecting, Connexion, Conexión ON: Connected, Connecté, Conectado Quick FLASH: Connection Failed, Échoué de la connexion, Error de conexión

SYSTEM: ON/OFF = Error, Erreur, Error FLASH = Proper Operation, Fonctionnement correct, Funcionamiento

OFF: Wireless Off FLASH: Wireless On

Wi-Fi Protected Setup Button

Press >5 seconds for factory default Presse >5 secondes d'usine par défaut Prensa >5 segundos de fábrica

860.233.6251

1.877.BY.LEGRAND

www.legrand.us

www.legrand.ca

Doc. #IS-0581 01/13 Rev A

DA2154-V1 Specifications • Spécifications • Especificaciones

Standards – IEEE 802.3, IEEE 802.3u, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n Protocols – TCP/IP, PPPoE, DHCP, ICMP, NAT, SNTP Ports – 1 10/100Mbps WAN RJ45 port, 4 10/100Mbps LAN RJ45 ports Frequency Band – 2.4~2.4835 GHz Radio Data Rate – 11n: up to 300Mbps, 11g: 54/48/36/24/18/12/9/6Mbps, 11b: 11/5.5/2/1Mbps Frequency Expansion – DSSS (Direct Sequence Spread Spectrum) Modulation – DBPSK, DQPSK, CCK, OFDM, 16-QAM, 64-QAM Security – WEP/WPA/WPA2/WPA2-PSK/WPA-PSK Operating Temperature: 0°C~40°C (32°F~104°F) Storage Temperature: -40°C~70°C (-40°F~158°F) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

Compliance • Conformité • Conformidad

FCC Notice – FCC ID:YV8-DA2154V1

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Ce dispositif est conforme à la partie 15 des directives FCC. L'utilisation du dispositif doit répondre aux deux conditions suivantes : (1) Ce dispositif ne doit pas générer d'interférences dangereuses et (2) ce dispositif doit supporter toutes les interférences reçues, y compris les interférences susceptibles de provoquer des dysfonctionnements. Este dispositivo cumple con el apartado 15 de las reglas de la FCC. El funcionamiento queda sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe admitir cualquier interferencia que reciba, incluidas aquellas que pudieran causar un funcionamiento no deseado.

Canadian Department of Communications – IC:9922A-DA2154V1

This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement." Este dispositivo cumple con el o los estándares RSS para equipos exentos de licencia de Industry Canada. El funcionamiento queda sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias y (2) este dispositivo debe admitir cualquier interferencia, incluidas aquellas que pudieran causar un funcionamiento no deseado del dispositivo. This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications. Cet appareil numérique ne dépasse pas les limites de classe b pour les émissions de bruit radio de l'appareil numérique énoncés dans le règlement d'interférence Radio du ministère des Communications. Este aparato digital no excede los límites de Clase B correspondientes a emisiones de ruido de radio provenientes de aparatos digitales establecidos en las Regulaciones de Interferencia de Radio del Departamento Canadiense de Comunicaciones. This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Este aparato digital Clase B cumple con la norma canadiense ICES-003

For detailed installation steps go to: www.legrand.us/networking.aspx

Pour installation détaillées étapes aller à: www.legrand.us/networking.aspx

Para la instalación detallada pasos ir a: www.legrand.us/networking.aspx

Router IP Adress: 192.168.40.254 Logon : admin Password : admin

Default SSID: Legrand_XXXXXX XXXXXX = last six MAC Address digits
