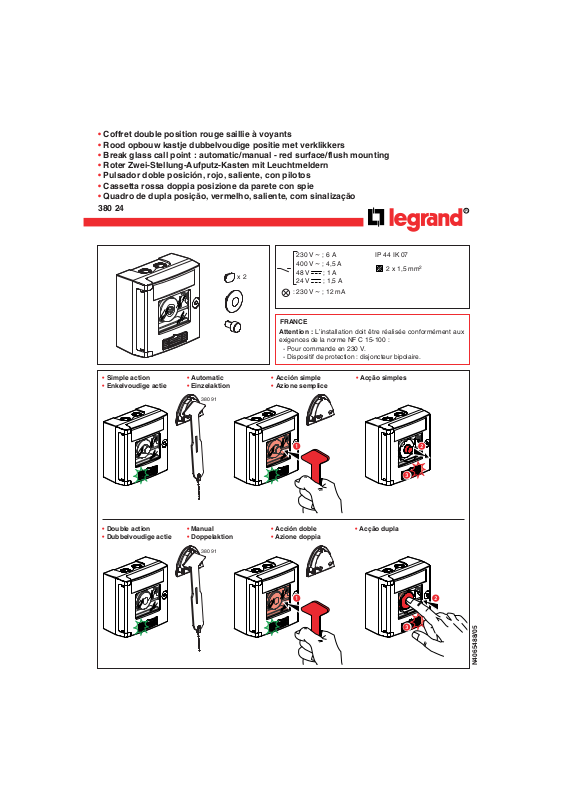

Page 1

380 24

N4065488/05

• Coffret double position rouge saillie à voyants

• Rood opbouw kastje dubbelvoudige positie met verklikkers

• Break glass call point : automatic/manual - red surface/flush mounting

• Roter Zwei-Stellung-Aufputz-Kasten mit Leuchtmeldern

• Pulsador doble posición, rojo, saliente, con pilotos

• Cassetta rossa doppia posizione da parete con spie

• Quadro de dupla posição, vermelho, saliente, com sinalização

380 91







380 91







x 2

Attention : L’installation doit être réalisée conformément aux exigences de la norme NF C 15-100 :

- Pour commande en 230 V.

- Dispositif de protection : disjoncteur bipolaire.

FRANCE

• Double action

• Dubbelvoudige actie

• Manual

• Doppelaktion

• Acción doble

• Azione doppia

• Acção dupla

• Simple action

• Enkelvoudige actie

• Automatic

• Einzelaktion

• Acción simple

• Azione semplice

• Acção simples

230 V ~ ; 6 A 400 V

~ ; 4,5 A

48 V ; 1 A 24 V ; 1,5 A

: 230 V

~ ; 12 mA

IP 44 IK 07

2 x 1,5 mm

Page 2

• ou

• of

• or

• oder

• ó

• o

• Simple action

• Enkelvoudige actie

• Automatic

• Einzelaktion

• Acción simple

• Azione semplice

• Acção simples

• Double action

• Dubbelvoudige actie

• Manual

• Doppelaktion

• Acción doble

• Azione doppia

• Acção dupla

Page 3

• Liaisons électriques internes

• Interne electrische verbindingen

• Internal electrical connection

• Interne elektrische Schaltung

• Uniones eléctricas internas

• Collegamenti elettrici interni

• Ligações eléctricas internas

• Remplacement du dispositif de fermeture par une serrure Réf. 013 90

• Vervanging van het sluitingsmechanisme door een slot ref. : 013 90

• Installation of lock ref. 013 90

• Austausch der Verschlußvorrichtung gegen ein Schloss mit Ref. Nr. 013 90

• Sustitución del dispositivo de cierre por una cerradura ref. : 013 90

• Sostituzione del dispositivo di chiusura con una serrafura Art. : 013 90

• Substituição do dispositivo de fecho por fechadura , refª: 013 90

013 90

• Raccordement des voyants

• Aansluiting van de verklikkers

• Connection of indicators

• Anschluss der Leuchtmelder

• Conexión de los pilotos

• Collegamento delle spie

• Ligações dos sinalizadores

• Câbler les 3 fils

• De 3 draden aansluiten

• Connect the 3 wires

• Die drei Drähte anschliessen

• Cablear los 3 hilos

• Cablare i 3 fill

• 3 condutores

• ≤ 65 mètres

• ≤ 65 meters

• ≤ 65 meter

•

≤ 65 metros

• ≤ 65 metri

• ≤ 65 metros

• Longueur de ligne

• Lengte van lijn

• Length of line

• Linien länge

• Longitud de línea

• Lunghezza di linea

• Comprimiento de linha

Page 4

• Exemples de câblage

• Bekabelingsvoorbeelden

• Wiring examples

• Verdrahtungsbeispiel

• Ejemplos de cableado

• Esempios di cablaggio

• Exemplos de cablagem

• Déclencheur à minimum de tension

• Minimumspanningsuitschakelspoel

• Under-voltage shunt trip

• Unterspannungsauslöser

• Disparador a minimo de tensión

• Sganciatore di minima tensione

• Bobina de disparo por minimo de

tensão

• Déclencheur à émission et contact auxiliaire séparé

• Uitschakelspoel door emissie en afzonderlijk

hulpcontact

• Shunt trip and separate auxiliary contact

• Auslöser am Gerät und getrennter Hilfskontakt

• Disparador a emisión y contacto auxiliar separado

• Sganciatore a lancio di corrente e contatto ausiliario

separato

• Bobina de disparo por emissão de corrente e contacto

auxiliar separado

• Déclencheur à émission et contact auxiliaire intégré

• Uitschakelspoel door emissie en geïntegreerd

hulpcontact

• Shunt trip and integral auxiliary contact

• Auslöser am Gerät und angegliederter Hilfskontakt

• Disparador a emisión y contacto auxiliar

incorporado

• Sganciatore a lancio di corrente e contatto ausiliario

integrato

• Bobina de disparo por emissão de corrente e

contacto auxiliar incorporado
