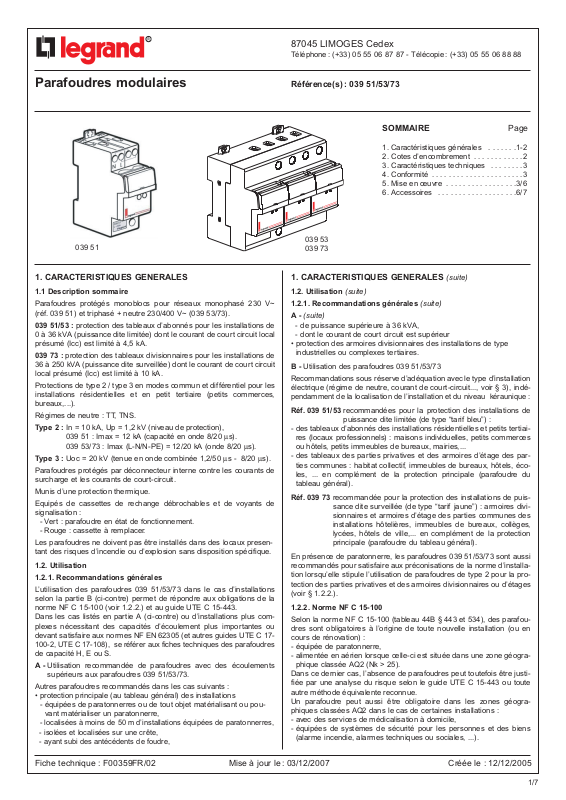

87045 LIMOGES Cedex

Téléphone : ([phone] - Télécopie : ([phone]

Fiche technique : F00359FR/02

Référence(s): 039 51/53/73

Mise à jour le : 03/12/2007 Créée le : 12/12/2005

1/7

Parafoudres modulaires

SOMMAIRE Page

1. Caractéristiques générales . . . . . . .1-2

2. Cotes d’encombrement . . . . . . . . . . . .2

3. Caractéristiques techniques . . . . . . . .3

4. Conformité . . . . . . . . . . . . . . . . . . . . . .3

5. Mise en œuvre . . . . . . . . . . . . . . . . .3/6

6. Accessoires . . . . . . . . . . . . . . . . . . .6/7

1. CARACTERISTIQUES GENERALES

1.1 Description sommaire

Parafoudres protégés monoblocs pour réseaux monophasé 230 V~
(réf. 039 51) et triphasé + neutre 230/400 V~ (039 53/73).

039 51/53 : protection des tableaux d’abonnés pour les installations de
0 à 36 kVA (puissance dite limitée) dont le courant de court circuit local
présumé (Icc) est limité à 4,5 kA.

039 73 : protection des tableaux divisionnaires pour les installations de
36 à 250 kVA (puissance dite surveillée) dont le courant de court circuit
local présumé (Icc) est limité à 10 kA.

Protections de type 2 / type 3 en modes commun et différentiel pour les
installations résidentielles et en petit tertiaire (petits commerces,
bureaux,...).

Régimes de neutre : TT, TNS.
Type 2 : In = 10 kA, Up = 1,2 kV (niveau de protection),

039 51 : Imax = 12 kA (capacité en onde 8/20 µs).
039 53/73 : Imax (L-N/N-PE) = 12/20 kA (onde 8/20 µs).

Type 3 : Uoc = 20 kV (tenue en onde combinée 1,2/50 µs - 8/20 µs).

Parafoudres protégés par déconnecteur interne contre les courants de
surcharge et les courants de court-circuit.

Munis d’une protection thermique.

Equipés de cassettes de rechange débrochables et de voyants de
signalisation :

- Vert : parafoudre en état de fonctionnement.

- Rouge : cassette à remplacer.

Les parafoudres ne doivent pas être installés dans des locaux presen­tant des risques d’incendie ou d’explosion sans disposition spécifique.

1.2. Utilisation

1.2.1. Recommandations générales

L’utilisation des parafoudres 039 51/53/73 dans le cas d’installations
selon la partie B (ci-contre) permet de répondre aux obligations de la
norme NF C 15-100 (voir 1.2.2.) et au guide UTE C 15-443.
Dans les cas listés en partie A (ci-contre) ou d’installations plus com­plexes nécessitant des capacités d’écoulement plus importantes ou
devant satisfaire aux normes NF EN 62305 (et autres guides UTE C 17­100-2, UTE C 17-108), se référer aux fiches techniques des parafoudres
de capacité H, E ou S.

A - Utilisation recommandée de parafoudres avec des écoulements

supérieurs aux parafoudres 039 51/53/73.

Autres parafoudres recommandés dans les cas suivants :

• protection principale (au tableau général) des installations

- équipées de paratonnerres ou de tout objet matérialisant ou pou­vant matérialiser un paratonnerre,

- localisées à moins de 50 m d’installations équipées de paratonnerres,

- isolées et localisées sur une crête,

- ayant subi des antécédents de foudre,

1. CARACTERISTIQUES GENERALES (suite)

1.2. Utilisation (suite)

1.2.1. Recommandations générales (suite)
A - (suite)

- de puissance supérieure à 36 kVA,

- dont le courant de court circuit est supérieur

• protection des armoires divisionnaires des installations de type
industrielles ou complexes tertiaires.

B - Utilisation des parafoudres 039 51/53/73

Recommandations sous réserve d’adéquation avec le type d’installation
électrique (régime de neutre, courant de court-circuit..., voir § 3), indé­pendamment de la localisation de l’installation et du niveau kéraunique :

Réf. 039 51/53 recommandées pour la protection des installations de

puissance dite limitée (de type “tarif bleu”) :

- des tableaux d’abonnés des installations résidentielles et petits ter tiai­res (locaux professionnels) : maisons individuelles, petits commerces
ou hôtels, petits immeubles de bureaux, mairies,...

- des tableaux des parties privatives et des armoires d’étage des par­ties communes : habitat collectif, immeubles de bureaux, hôtels, éco­les, ... en complément de la protection principale (parafoudre du
tableau général).

Réf. 039 73 recommandée pour la protection des installations de puis-

sance dite surveillée (de type “tarif jaune”) : armoires divi­sionnaires et armoires d’étage des parties communes des
installations hôtelières, immeubles de bureaux, collèges,
lycées, hôtels de ville,... en complément de la protection
principale (parafoudre du tableau général).

En présence de paratonnerre, les parafoudres 039 51/53/73 sont aussi
recommandés pour satisfaire aux préconisations de la norme d’installa­tion lorsqu’elle stipule l’utilisation de parafoudres de type 2 pour la pro­tection des parties privatives et des armoires divisionnaires ou d’étages
(voir § 1.2.2.).

1.2.2. Norme NF C 15-100

Selon la norme NF C 15-100 (tableau 44B § 443 et 534), des parafou­dres sont obligatoires à l’origine de toute nouvelle installation (ou en
cours de rénovation) :

- équipée de paratonnerre,

- alimentée en aérien lorsque celle-ci est située dans une zone géogra­phique classée AQ2 (Nk > 25).

Dans ce dernier cas, l’absence de parafoudres peut toutefois être justi­fiée par une analyse du risque selon le guide UTE C 15-443 ou toute
autre méthode équivalente reconnue.
Un parafoudre peut aussi être obligatoire dans les zones géogra­phiques classées AQ2 dans le cas de certaines installations :

- avec des services de médicalisation à domicile,

- équipées de systèmes de sécurité pour les personnes et des biens
(alarme incendie, alarmes techniques ou sociales, ...).

039 51

039 53
039 73

Fiche technique : F00359FR/02

Référence(s) : 039 51/53/73

Mise à jour le : 03/12/2007 Créée le : 12/12/2005

2/7

Parafoudres modulaires

1. CARACTERÍSTIQUE GENERALES (suite)

1.2. Utilisation (suite)

1.2.2. Norme NF C 15-100 (suite)

Nk = niveau kéraunique (nombre de jours d’orage / an)
Ng = Nk / 10 avec Ng : nombre de coups de foudre / an et par km

2

.

Installations avec paratonnerre (ou équipées de tout objet matériali­sant un paratonnerre tel qu’une structure métallique élevée prédomi­nante,...) :

- Parafoudre de type 1 (limp 욷 12,5 kA) obigatoire à l’origine de l’instal­lation (tableau général et/ou tableau principal).

- Installation de hauteur supérieure à 10 m (habitat collectif, immeubles
de bureaux, hôtels,...) : parafoudres de type 2 recommandés pour la
protection des parties privatives et des armoires d’étage (parties com­munes) en sus du parafoudre de type 1.

- Installations avec plusieurs parties privatives (habitat collectif, immeu-

bles de bureaux, ...) : parafoudres de types 2 avec In 욷 5 kA obliga­toires à l’origine de chaque partie privative si le parafoudre de type 1

ne peut être mis en œuvre à l’origine de l’installation.

2. COTES D’ENCOMBREMENT

2.1 Parafoudre pour réseau monophasé

Réf. 039 51

2.2 Parafoudres pour réseau triphasé + neutre

Réf. 039 53/73

NL1 L2 L3

44 mm

67 mm

94 mm

83 mm

45 mm

60 mm

73 mm

108 mm

67 mm

44 mm

NL

83 mm

94 mm

L

36 mm

60 mm

73 mm

45 mm

Fiche technique : F00359FR/02

Référence(s) : 039 51/53/73

Mise à jour le : 03/12/2007 Créée le : 12/12/2005

3/7

Parafoudres modulaires

3. CARACTERISTIQUES TECHNIQUES

4. CONFORMITE

Conformes aux normes EN 61643-11 et IEC 61643-1.
Permettent de répondre aux obligations et aux recommandations
d’installation de la norme NF C 15-100 (IEC 60364) § 534 et du guide
UTE C 15-443 (IEC 61643-12).

5. MISE EN ŒUVRE

5.1 Principe général

Régime de neutre TT : Installation obligatoire en aval d’un dispositif
différentiel.

Dispositifs différentiels et continuité de service : Si le dispositif de pro­tection générale du tableau localisé en amont du parafoudre comporte
un dispositif différentiel, celui-ci doit être de type S ou retardé à l’origi­ne de l’installation (dispositif différentiel immunisé contre les sur ten­sions jusqu’à 5 kA selon la norme NF C 15-100 et 3 kA selon la norme
IEC 60364). Aussi recommandé pour les tableaux divisionnaires.

Raccordements selon § 5.2.2 : raccordement du parafoudre au réseau
et au conducteur de protection (PE) au plus court avec X + Z ≤ 50 cm.

Règles de compatibilité électromagnétique : éviter les boucles, bloquer
les câbles contre les masses métalliques.

Raccordement obligatoire de la borne de terre du parafoudre au
conducteur de protection du tableau (PE).

Règles d’équipotentialité : interconnexions des masses des équipe­ments et du conducteur de protection du tableau (PE), lui-même étant
relié à la borne de terre du parafoudre.

5.2 Raccordements

Vérifier que la prise de terre à laquelle sont reliées les masses de l’ins­tallation soit conforme à la norme NF C 15-100 (IEC 60364 § 54).

039 51

039 53/73

Couples de serrage

Références 039 51 039 53/73

Nombre de pôles 2 4

Réseau 230 V~ 230/400 V~

Regimes de neutre TT, TNS

Tension maxi de régime L-N, L-PE : 275 V~ L-N, L-PE : 275 V~
permanent (Uc) N-PE : 255 V~ N-PE : 230 V~

Fréquence 50/60 Hz

Type Type 2 (T2) - Type 3 (T3)

Courant nominal In (L-N/N-PE) 10/10 kA 10/20 kA

Capacité
Imax (L-N/N-PE)

Niveau de protection (Up ; In) 1,2 kV ; 10 kA
L-N : 1 kV ; 5 kA

Tenue en onde combinée
(Uoc)

Tenue aux sur tensions L-N : 335 V~
temporaires (Ut) L-PE : 400 V~

Déconnecteur associé Intégré dans le produit

Tenue aux courants 039 53 : 4,5 kA
de court-circuit (Icc) 039 73 : 10 kA

Capacité d’extinction
du courant de suite Ifi (N-PE)

Courant résiduel (Ipe) nul

Courant max de ligne (IL) 63 A -

Chute de tension sous IL < 1 % -

Temps de réponse L-N : 25 ns
N-PE : 100 ns

Capacité maxi des bornes L, N : 10/16 mm2
(Conducteur souple 16/25 mm

2

avec embouts, rigide) PE : 16/25 mm

2

Nombre de ports 1

Catégorie d’emplacement Intérieur

Méthode d’installation Permanente

Degré de protection IP 20
(installation sous enveloppe)

Nombre de modules 2 6

Température d’utilisation - 10°C à + 40°C

Température de stockage - 20°C à + 70°C

12/12 kA

100 A

4,5 kA

20 kV

12/20 kA

d’écoulement

2

6 mm

2

4 mm

2

6 mm

2

6 mm

039 51 Conseillé Maxi

L-N 1,5 Nm 2 Nm

PE 2,5 Nm 3 Nm

039 53/73 Conseillé Maxi

L-N / PE 2,5 Nm 3 Nm

16 mm

10 mm

25 mm

16 mm

2

2

2

2
